BT DRIVE FREE 111 - Bluetooth-käsivapaa sarja BLAUPUNKT - Ilmainen käyttöohje ja opas
Löydä laitteen käyttöohje ilmaiseksi BT DRIVE FREE 111 BLAUPUNKT PDF-muodossa.
| Tuotetyyppi | Bluetooth-käsivapaussarja |
| Merkki | BLAUPUNKT |
| Malli | BT Drive Free 111 |
| Bluetooth-tekniikka | Bluetooth 1.2, ISM-kaista 2,4 GHz, 79 taajuutta, 1600 hyppyä/s |
| Bluetooth-profiilit | Kuulokeprofiili ja handsfree-profiili |
| Kantama | 10 metriä (luokka II) |
| Mitat (päälaite) | 115 x 45 x 15 mm |
| Paino (päälaite) | 61 g |
| Akku | Litium-ioni 3,7 V, 650 mAh, vaihdettava (yhteensopiva Nokia BL-5B:n kanssa) |
| Latausaika | Alle 3 tuntia |
| Puheaika | Jopa 10 tuntia |
| Valmiusaika | Jopa 400 tuntia |
| Virtalähde (laturi) | 5 V - 6 V DC, 300 mA (12 V DC -autosovitin ja USB-kaapeli mukana) |
| Kiinnitys | Kiinnitysklipsi aurinkolippaan |
| Päätoiminnot | Puhelun vastaus, puhelun lopetus, viimeisen numeron uudelleenvalinta, äänenvoimakkuuden säätö, mikrofonin mykistys, puhelun siirto, nollaus |
| LED-merkkivalo | Sininen ja punainen: palaa, vilkkuu tai sammuu tilan mukaan (päällä, valmiustila, puhelu, lataus jne.) |
| Äänenvoimakkuuden säätö | + ja - -painikkeet puhelun aikana |
| Mikrofonin mykistys (Mute) | MODE-painike: paina mykistää/palauttaa mikrofonin |
| Puhelun siirto | Puhelimeen: paina + ja - samanaikaisesti; sarjaan: paina MFB |
| Nollaus | Valmiustilassa, paina + ja - 10 sekunnin ajan, kunnes punainen/sininen vilkkuu, sitten paina + ja - 2 sekunnin ajan, kunnes kaksi piippausta |
| Turvallisuus | Älä avaa, älä altista kosteudelle tai liialliselle kuumuudelle, käytä mukana toimitettua laturia |
| Huolto | Suojaa iskuilta, kosteudelta ja äärimmäisiltä lämpötiloilta; puhdista kuivalla liinalla |
| Varaosat | Kaupallisesti saatava Nokia BL-5B -yhteensopiva akku |
| Takuu | Valmistajan takuu EU:ssa; ehdot osoitteessa www.blaupunkt.com |
| Vaatimustenmukaisuusvakuutus | Täyttää direktiivin 1999/5/EY; saatavana osoitteessa www.blaupunkt.com |
Usein kysytyt kysymykset - BT DRIVE FREE 111 BLAUPUNKT
Käyttäjien kysymyksiä aiheesta BT DRIVE FREE 111 BLAUPUNKT
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Bluetooth-käsivapaa sarja PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi BT DRIVE FREE 111 - BLAUPUNKT ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. BT DRIVE FREE 111 merkiltä BLAUPUNKT.

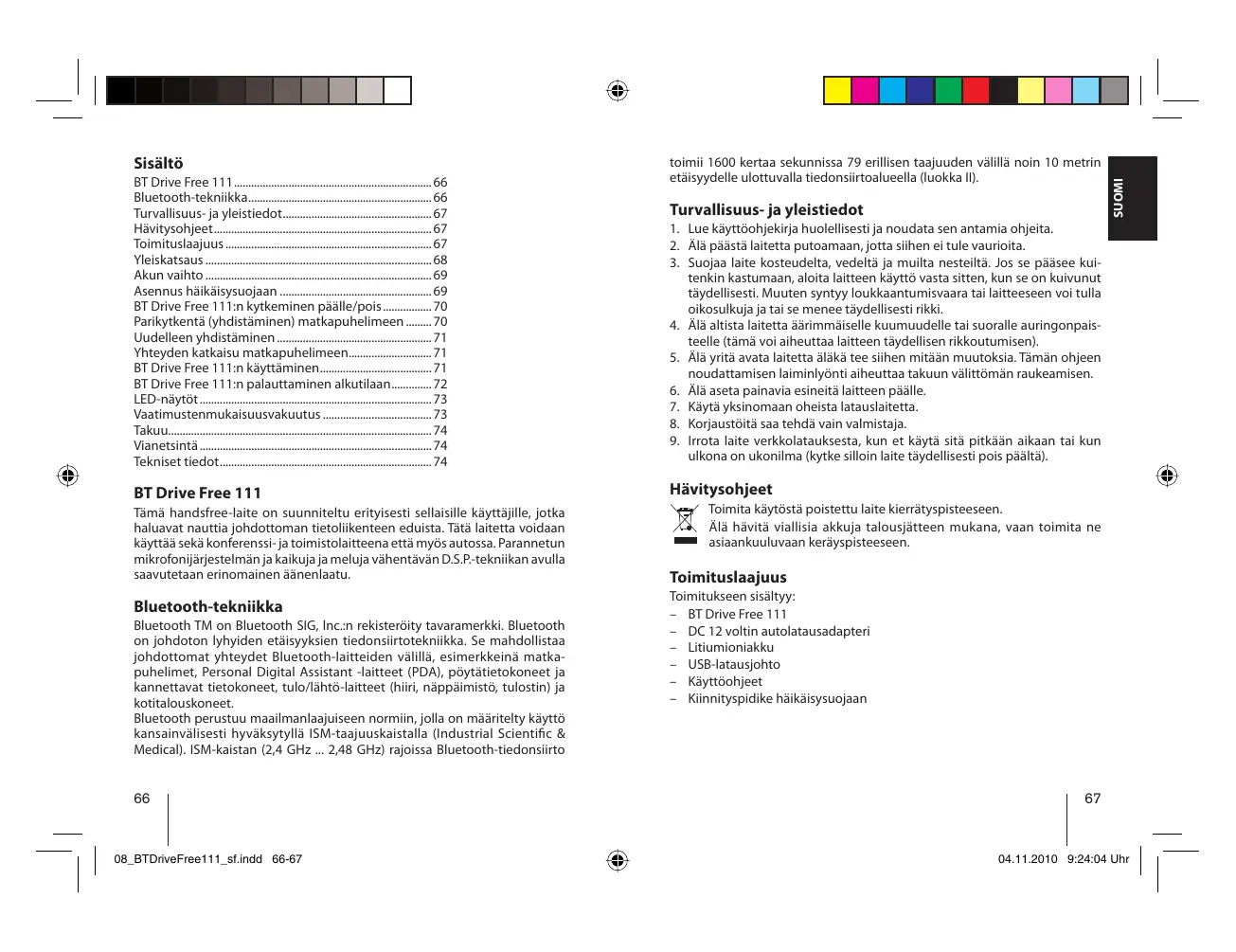

KÄYTTÖOHJE BT DRIVE FREE 111 BLAUPUNKT
Bluetooth-tekniikka 66
Turvallisuus- ja yleistiedot 67
Hävitysohjeet 67
Toimituslaajuus 67
Yleiskatsaus 68
Akun vaihto 69
Asennus häikäisysuojaan 69
BT Drive Free 111:n kytkeminen päälle/pois 70
Parikytkentä (yhdistäminen) matkapuhelimeen 70
Uudelleen yhdistäminen 71
Yhteyden katkaisu matkapuhelimeen 71
BT Drive Free 111:n käyttäminen 71
BT Drive Free 111:n palauttaminen alkutilaan 72
LED-näytöt 73
Vaatimustemmukaisuusvakuutus 73
Takuu 74
Vianetsintä 74
Tekniset tiedot 74
BT Drive Free 111
Tämä handsfree-laite on suunniteltu erityisesti sellaisille käyttäjille, jotka haluavat nauttia johdottoman tietoliikenteen eduista. Tätä laitetta voidaan käyttää konferenssi- ja toimistolaitteena sekä myös autossa. Parannetun mikrofonijärjestelmän ja kaikuja ja meluja vähentävän DSP-tekniikan avulla saavutetaan erinomainen äänenlaatu.
Bluetooth-tekniikka
Bluetooth on Bluetooth SIG, Inc.:n rekisteröity tavaramerkki. Bluetooth on johdoton lyhyiden etäisyyksien tiedonsiirtotekniikka. Se mahdollistaa johdottomat yhteydet Bluetooth-laitteiden välillä, esimerkkeinä matkapuhelimet, Personal Digital Assistant -laitteet (PDA), pöytätietokoneet ja kannettavat tietokoneet, tulo-/lähtölaitteet (hiiri, näppäimistö, tulostin) ja kotitalouskoneet.
Bluetooth perustuu maailmanlaajuiseen normiin, jolla on määritelty käyttö kansainvälisesti hyväksytyllä ISM-taajuuskaistalla (Industrial Scientific & Medical). ISM-kaistan (2,4 GHz ... 2,48 GHz) rajoissa Bluetooth-tiedonsiirto
toimii 1600 kertaa sekunnissa 79 erillisen taajuuden välillä noin 10 metrin etäisyydelle ulottuvalla tiedonsiirtoalueella (luokka II).
Turvallisuus- ja yleistiedot
- Lue käyttöohjekirja huolellisesti ja noudata sen antamia ohjeita.
- Älä päästä laitetta putoamaan, jotta siihen ei tule vaurioita.
- Suojaa laite kosteudelta, vedeltä ja muilta nesteiltä. Jos se pääsee kuitenkin kastumaan, aloita laitteen käyttö vasta sitten, kun se on kuivunut täydellisesti. Muuten syntyy loukkaantumisvaara tai laitteeseen voi tulla oikosulkuja ja/tai se menee täydellisesti rikki.
- Älä altista laitetta äärimmäiselle kuumuudelle tai suoralle auringonpaisteelle (tämä voi aiheuttaa laitteen täydellisen rikkoutumisen).
- Älä yritä avata laitetta äläkä tee siihen mitään muutoksia. Tämän ohjeen noudattamisen laiminlyönti aiheuttaa takuun välittömän raukeamisen.
- Älä aseta painavia esineitä laitteen päälle.
- Käytä yksinomaan oheista latauslaitetta.
- Korjaustoimenpiteitä saa tehdä vain valmistaja.
- Irrota laite verkkolatauksesta, kun et käytä sitä pitkään aikaan tai kun ulkona on ukonilma (kytke silloin laite täydellisesti pois päältä).
Hävitysohjeet
Toimita käytöstä poistettu laite kierrätyspisteeseen.
Älä hävitä viallisia akkuja talousjätteen mukana, vaan toimita ne asiaankuuluvaan keräyspisteeseen.
Toimituslaajuus
Toimitukseen sisältyy:
BT Drive Free 111 - DC 12 voltin autolatausadapteri, litiumioniakku, USB-latausjohto, käyttöohjeet, kiinnityspidike häikäisysuojaan
Yleiskatsaus
Helpon käytön takaamiseksi noudata seuraavia toimintavaiheita:
- Lataa BT Drive Free 111 ennen ensimmäistä käyttökertaa aivan täyteen. Normaali latausaika on noin 3 tuntia.
- Parikytkentää (matkapuhelimeen yhdistämistä) varten molempien laitteiden tulee olla korkeintaan metrin päässä toisistaan (mitä lähempänä, sitä parempi).
- BT Drive Free 111:n käytön yhteydessä matkapuhelimen täytyy olla noin 10 metrin säteen sisällä.

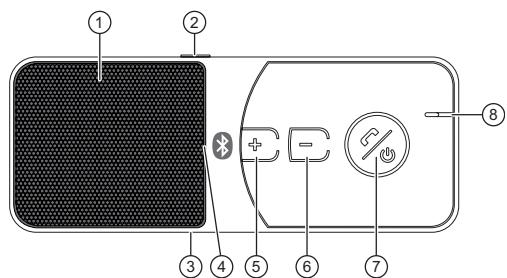

① Kaiutin ② MODE-näppäin (mykistys) ③ Latauskosketin (5-napainen mini-USB) ④ LED ⑤ Äänenvoimakkuuden korotus (V+) ⑥ Äänenvoimakkuuden vähennys (V-) ⑦ MFB-näppäin (monitoiminäppäin) ⑧ Mikrofoni
Akun vaihto
Laitetta käytetään akulla, joka vastaa Nokian BL-58-mallia.

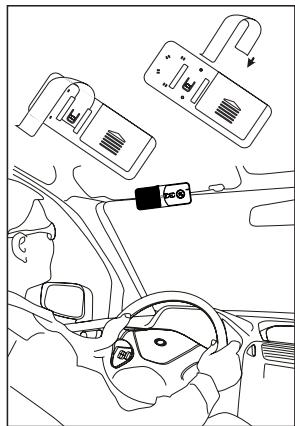

Asennus häikäisysuojaan
BT Drive Free 111:n kytkeminen päälle/pois
Päällekytkentä: Kun laite on sammutettu.
Paina MFB-näppäintä noin 3 sekuntia, kunnes kuulet lyhyen merkkiäänen. Sininen LED palaa 3 sekuntia jatkuvasti.
Päällekytkentä: Laite on valmiustilassa (päällekytkettynä).
Paina MFB-näppäintä noin 3 sekuntia, kunnes kuulet pitkän merkkiäänen.
Punainen LED palaa 3 sekuntia jatkuvasti. Sitten laite on sammutettu.
TÄRKEÄ: Paina MFB-näppäintä joka kerta päällekytkennän jälkeen vielä kerran lyhyesti, jotta saat muodostettua yhteyden. Ensimmäistä kertaa tehtävä parikytkentä on kuvattu seuraavana.
Parikytkentä (yhdistäminen) matkapuhelimeen
Ennen kuin voit aloittaa BT Drive Free 111:n käytön, se täytyy parikytkeä (yhdistää) kulloiseenkin Bluetooth-kelpoiseen matkapuhelimeen. Seuraavat toimintavaiheet kuvaavat tavanomaiset toimenpiteet parikytkennässä.
Kahden laitteen täytyy olla alle 1 metrin etäisyydellä toisistaan. BT Drive Free 111 täytyy olla päällekytkettynä. - Paina MFB-näppäintä noin 6 sekuntia, kunnes kuulet pitkän merkkiäänen. LED alkaa vilkkua vuorotellen punaisena ja sinisenä. - Aktivoi sitten Bluetooth-toiminto matkapuhelimessasi ja etsi "Audiotarvikkeita". (Lue sitä varten matkapuhelimen käyttöohjekirja). - Valitse sitten "BT DF 111" näytetystä listasta. Kun laite pyytää syöttämään PIN-koodin, kirjoita "0000" ja vahvista syöttö painamalla "OK". Onnistuneen parikytkennän jälkeen kuulet pitkän merkkiäänen ja LED palaa noin 3 sekuntia jatkuvasti. Laite on sitten valmiustilassa, mistä ilmoitetaan 3 sekunnin välein sinisen LED-valon lyhyellä vilahduksella. (Huomautus: PIN-koodi on ohjelmoitu valmiiksi ja sitä ei voida muuttaa). - Matkapuhelimen ja laitteen välinen toimintasäde on rajoitettu maks. 10 metriin. Mitä lyhyempi etäisyys, sitä parempi yhteys.
TÄRKEÄ: Jos parikytkentä lopetetaan 2 minuutin sisällä, LED sammuu ja laite kytkeytyy pois päältä. Tässä tapauksessa parikytkentä täytyy aloittaa alusta.
Uudelleen yhdistäminen
Onnistuneen parikytkennän jälkeen BT Drive Free 111 on valmiustilassa. Ennen kuin soitat, varmista, että matkapuhelimen näytössä on kuuloketunnus, muussa tapauksessa toimi seuraavasti:
- Matkapuhelimessa: Valitse Bluetooth-valikosta "Yhdistetyt laitteet" ja valitse siitä "BT Speaker" tai "BT Drive Free 111".
- BT Drive Free 111:ssa: Paina lyhyesti MFB-näppäintä ja vahvista (hyväksy) tämä matkapuhelimessa.
TÄRKEÄÄ: Tee tämä lyhyt aktivointi aina silloin, kun näytössä ei tule kuuloketunnusta (esim. jos jompikumpi laitteista on ollut sammutettuna tuntia pidempään tai kun olet ollut toimintasäteen ulkopuolella). Jos laite tukee automaattista sisäänkirjautumista, tällöin riittää MFB-näppäimen lyhyt painallus.
Yhteyden katkaisu matkapuhelimeen
Jos haluat yhdistää BT Drive Free 111:n muihin matkapuhelimiin, sinun täytyy katkaista ensin tämä yhteys.
- Kytke BT Drive Free 111 pois päältä.
- Valitse "Katkaise yhteys" matkapuhelimestasi.
TÄRKEÄÄ: Jos yhteys katoaa, BT Drive Free 111 antaa minuutin välein kolme äänimerkkiä. 10 minuutin kuluttua BT Drive Free 111 kytkeytyy täydellisesti pois päältä.
BT Drive Free 111:n käyttäminen
Kun parikytkentä on onnistunut ja akku on ladattu, voit suorittaa seuraavia toimintoja:
- Puhelimeen vastaaminen
Kun haluat vastata puhelimeen, paina lyhyesti MFB-näppäintä tai matkapuhelimen kuulokkeen nosto -näppäintä.
- Puhelun lopettaminen
Paina lyhyesti MFB-näppäintä tai matkapuhelimen kuuloke alas -näppäintä.
- Puhelun hylkääminen
Paina MFB-näppäintä noin 3 sekuntia, kunnes kuulet lyhyen merkkiäänen.
- Viimeksi valitun puhelinnumeron valinnan toistaminen
Paina valmiustilassa kaksi kertaa MFB-näppäintä.
- Äänenvoimakkuuden säätäminen
Paina puhelun aikana toistuvasti BT Drive Free 111:ssä olevaa näppäintä "+" tai "-".
- Mykistys päälle/pois
Kun haluat mykistää mikrofonin, paina MODE-näppäintä. Punainen LED alkaa vilkkua.
Kun haluat kytkeä mikrofonin jälleen toimintaan, paina MODE-näppäintä uudelleen.
- Puhelun siirtäminen
BT Drive Free 111 -laitteesta matkapuhelimeen: Paina puhelun aikana äänenvoimakkuusnäppäimiä +/− samanaikaisesti, kun haluat siirtää puhelun matkapuhelimeen.
Matkapuhelimesta BT Drive Free 111 -laitteeseen: Paina MFB-näppäintä; tällöin puhelu siirretään.
BT Drive Free 111:n palauttaminen alkutilaan
Kun haluat tehdä palautuksen takaisin tehdasasetuksiin, toimi seuraavasti:
BT Drive Free 111:n täytyy olla valmiustilassa. - Paina samanaikaisesti äänenvoimakkuusnäppäimiä +/− noin 10 sekuntia, kunnes LED vilkkuu vuorotellen punaisena ja sinisenä. - Paina sitten uudelleen molempia äänenvoimakkuusnäppäimiä samanaikaisesti noin 2 sekuntia, kunnes kuulet kaksi lyhyttä merkkiääntä ja LED lakkaa vilkkumasta. Sitten BT Drive Free 111 kytkeytyy pois päältä ja laite on palautettu tehdasasetuksiin. Kun kytket laitteen uudelleen päälle palautuksen jälkeen, punainen LED vilkkuu 3 sekunnin välein ja kuulet minuutin välein 3 merkkiääntä. Tämä on normaalia ja loppuu jälleen tehtäessä seuraava parikytkentä.
LED-näyttö
| Laitteen tila | Punainen LED | Sininen LED | Merkkääänet |
| OFF-tila | Pois päältä | Pois päältä | |
| Kytkeminen päälle | Palaa 3 sek. | Lyhyt merkäääni | |
| Kytkeminen pois päältä | Palaa 3 sek. | Pitkä merkäääni | |
| Valmiustila ennen parikyt-kentää | Vilkkuu 3 sek. välein | 3 merkäääntä/minuutti | |
| Valmiustila parikytkennän jälkeen | Vilkkuu 3 sek. välein | ||
| Valmiustila - akku lähes tyhjä | Vilkkuu 3 sek. välein | 3 merkäääntä/minuutti | |
| Puhelun aikana | Vilkkuu 15 sek. välein | ||
| Parikytkennän aikana | Vilkkuu vuorotellen | ||
| Parikytkentä lopetettu | Vilkkuu 3 sek. välein | Pitkä merkäääni | |
| Mykistys (Mute) | Palaa jatkuvasti | ||
| Latauksen aikana | Palaa jatkuvasti | ||
| Lataus valmis | Pois päältä | Pois päältä | |
Vaatimustenmukaisuusvakuutus
Täten Blaupunkt AudioVision GmbH & Co. KG vakuuttaa, että tämä tuote täyttää direktiivin 1999/5/EY olennaiset vaatimukset ja muut asiaankuuluvat määräykset. Vaatimustenmukaisuusvakuutuksen voit katsoa osoitteesta www.blaupunkt.com.
Takuu
Euroopan Unionin alueella ostetuille tuotteille myönnämme valmistajan takuun. Euroopan Unioniin kuulumattomista maista ostetuille laitteille pätevät asianomaisen maahantuojan soveltamat takuuehdot. Takuuehdot voit katsoa osoitteesta www.blaupunkt.com.
Vianetsintä
Jos et saa muodostettua yhteyttä BT Drive Free 111 -laitteen ja matkapuhelimen välille, yritä ensin seuraavaa:
Tarkasta, että laitteet ovat yhdistetty keskenään (parikytkentä). - Varmista, että matkapuhelimesi Bluetooth-toiminto on aktivoitu. Tarkasta, että laitteiden välinen etäisyys on alle 10 m tai että niiden välillä ei ole seiniä tai muita elektronisia laitteita. Vähennä tarvittaessa kyseistä etäisyyttä. - Jos nämä toimenpiteet eivät auta, ota akku BT Drive Free 111 -laitteesta pois noin 2 minuutiksi. - Jos näistä toimenpiteistä huolimatta et saa muodostettua yhteyttä, käänny jälleenmyyjän huoltopisteen puoleen.
Tekniset tiedot
| Bluetooth tekniset tiedot | Yhteensopiva version 1.2 kanssa |
| Tuettu Bluetooth-profili | Profilit kuulokkeille ja handsfree- toiminnoille |
| Toointasäteen taajuusalue | 2,4 GHz spektri, 10 metriä (luokka 2) |
| Mitat (päälaite) | 115 (P) x 45 (L) x 15 (S) mm |
| Paino (päälaite) | 61 g |
| Latausaika | 3 tunnin sisällä |
| Puhumisaika | Maks. 10 tuntia |
| Valmiustointa-aika | Maks. 400 tuntia |
| Akku | Lithiumioni 3,7 V; 650 mAh vaihddettava (BL-B5 yhteensopiva) |
| Latauslaite | DC 5 V - 6 V, 300 mA |
Oikeus muutoksiin pidätetään!
