BT DRIVE FREE 111 - Kit manos libres bluetooth BLAUPUNKT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Kit manos libres Bluetooth
Marca	BLAUPUNKT
Modelo	BT Drive Free 111
Tecnología Bluetooth	Bluetooth 1.2, banda ISM 2,4 GHz, 79 frecuencias, 1600 saltos/s
Perfiles Bluetooth	Perfil de auricular y perfil manos libres
Alcance	10 metros (clase II)
Dimensiones (dispositivo principal)	115 x 45 x 15 mm
Peso (dispositivo principal)	61 g
Batería	Litio-ion 3,7 V, 650 mAh, reemplazable (compatible Nokia BL-5B)
Tiempo de carga	Menos de 3 horas
Autonomía en comunicación	Hasta 10 horas
Autonomía en espera	Hasta 400 horas
Alimentación (cargador)	5 V - 6 V DC, 300 mA (adaptador 12 V DC vehículo y cable USB incluidos)
Fijación	Clip para fijación en el parasol
Funciones principales	Responder llamada, finalizar llamada, remarcado del último número, ajuste de volumen, silencio del micrófono (mute), transferencia de llamada, reinicio
Indicador LED	Azul y rojo: encendida, parpadeante o apagada según el estado (encendido, espera, comunicación, carga, etc.)
Ajuste de volumen	Teclas + y - durante la comunicación
Silencio del micrófono (Mute)	Tecla MODE: presionar para silenciar/activar el micrófono
Transferencia de llamada	Al teléfono: presionar simultáneamente + y -; al kit: presionar MFB
Reinicio	En modo espera, presionar 10 s + y - hasta parpadeo rojo/azul, luego 2 s + y - hasta dos pitidos
Seguridad	No abrir, no exponer a humedad o calor excesivo, usar el cargador incluido
Mantenimiento	Proteger de golpes, humedad y temperaturas extremas; limpiar con un paño seco
Piezas de repuesto	Batería compatible Nokia BL-5B disponible comercialmente
Garantía	Garantía del fabricante para la UE; condiciones en www.blaupunkt.com
Declaración de conformidad	Conforme a la directiva 1999/5/CE; disponible en www.blaupunkt.com

Preguntas frecuentes - BT DRIVE FREE 111 BLAUPUNKT

¿Cómo encender el kit manos libres?

Presione la tecla MFB durante aproximadamente 3 segundos hasta escuchar un sonido breve. El LED permanece encendido en azul 3 segundos, luego el dispositivo pasa a modo espera.

¿Cómo emparejar el kit con mi teléfono?

Asegúrese de que el kit esté apagado. Presione MFB durante 6 segundos hasta un sonido largo. El LED parpadea alternativamente rojo y azul. En el teléfono, active Bluetooth, busque los dispositivos y seleccione 'BT DF 111'. Ingrese el código PIN '0000' si se solicita.

¿Cuál es el código PIN predeterminado para el emparejamiento?

El código PIN está preprogramado y es 0000. No se puede modificar.

¿Cuánto tiempo se tarda en cargar completamente la batería?

El tiempo de carga normal es de aproximadamente 3 horas.

¿Cuál es la autonomía en comunicación y en espera?

La autonomía en comunicación puede alcanzar 10 horas, y la autonomía en espera hasta 400 horas.

¿Cómo reiniciar el kit a los ajustes de fábrica?

En modo espera, presione simultáneamente las teclas + y - durante aproximadamente 10 segundos hasta que el LED parpadee rojo/azul. Suelte, luego presione nuevamente + y - durante 2 segundos hasta dos pitidos. El dispositivo se apaga y se restauran los ajustes de fábrica.

¿Qué hacer si se pierde la conexión Bluetooth?

Verifique que el emparejamiento esté activo, que la distancia sea inferior a 10 metros y que ningún obstáculo interfiera. Si el problema persiste, retire la batería durante 2 minutos y vuelva a intentarlo.

¿Cómo usar la función de silencio del sonido (mute)?

Durante una llamada, presione la tecla MODE para silenciar el micrófono. El LED parpadea en rojo. Para reactivar el micrófono, presione nuevamente MODE.

¿Cómo transferir una llamada del kit al teléfono móvil?

Durante la comunicación, presione simultáneamente las teclas + y - del kit. La llamada se transfiere al teléfono.

¿Qué significan los diferentes parpadeos del LED?

En espera después del emparejamiento, el LED azul parpadea cada 3 segundos. Durante una llamada, parpadea cada 15 segundos. En modo mute, el LED rojo está encendido permanentemente. Durante la carga, el LED rojo está encendido continuamente; se apaga cuando la carga está completa.

MANUAL DE USUARIO BT DRIVE FREE 111 BLAUPUNKT

Tecnología Bluetooth 30

Indicaciones de seguridad e información general.... 31

Indicaciones sobre el desecho 31

Volumen de suministro 31

Vista general.. 32

Cambiar el acumulador 33

Instalación en el parasol 33

Conectar y desconectar el BT Drive Free 111 34

Pairing (conexión) con el móvil. 34

Volver a conectar. 35

Finalizar la conexión con el móvil. 35

Utilización del BT Drive Free 111 35

Reajuste del BT Drive Free 111 36

Indicadores LED 37

Declaración de conformidad 37

Garantía 38

Localización de errores 38

Datos técnicos 38

BT Drive Free 111

Este dispositivo manos libres ha sido especialmente concebido para sistemas que prefieren la libertad de la comunicación sin cables. Este equipo se puede usar tanto para conferencias como para oficina, así como en el coche. Gracias a un sistema de micrófono mejorado y a la Tecnología D.S.P. para reducir el eco y los ruidos, logra una excelente calidad de conversación.

Tecnología Bluetooth

Bluetooth™ es una marca registrada de Bluetooth SIG, Inc. Bluetooth es una tecnología de comunicación sin cables de cierto alcance. Permite realizar conexiones inalámbricas entre dispositivos Bluetooth, como p. ej., teléfonos móviles, asistentes digitales personales (PDA), ordenadores de sobremesa y portátiles, dispositivos de entrada/salida (ratón, teclado, impresora) y electrodomésticos.

Bluetooth se refiere a una norma a nivel mundial para el funcionamiento en la banda de frecuencia ISM (Industrial, Scientific & Medical) reconocida internacionalmente. Dentro de la banda ISM (de 2,4 GHz a 2,48 GHz), el

índice de transferencia Bluetooth es de 1.600 veces por segundo entre 79 frecuencias, con un alcance de transferencia de datos de aprox. 10 metros (Clase II).

Indicaciones de seguridad e información general

1. Lea el manual de instrucciones con atención y siga sus instrucciones.
2. Para evitar daños, no deje caer el equipo desde mucha altura.
3. Proteja el equipo de la humedad, del agua y de otros líquidos. No obstante, si penetrara algún líquido, no utilice el equipo hasta que esté completamente seco, ya que en caso contrario se pueden provocar lesiones o cortocircuitos y daños irreparables.
4. No exponga el equipo a fuentes de calor extremo ni a los rayos directos del sol (esto puede ocasionar daños irreparables).
5. No intente abrir el equipo ni efectúe ninguna modificación. Esto provocará la pérdida inmediata de la garantía.
6. No coloque ningún objeto pesado sobre el equipo.
7. Utilice exclusivamente el cargador suministrado.
8. Las reparaciones solo pueden ser efectuadas por el fabricante.
9. Desenchufe el equipo de la red eléctrica en caso de no utilizarlo durante mucho tiempo o en caso de tormenta (en este caso, desconecte el equipo por completo).

Indicaciones sobre el desecho

Para desechar equipos antiguos, utilice el sistema de recogida y devolución disponible.

No tire los acumuladores defectuosos a los residuos domésticos, entréguelos en los puntos de recogida correspondientes.

Volumen de suministro

El volumen de suministro incluye:

BT Drive Free 111 - Adaptador de energía para vehículos de CC 12 V - Acumulador de iones de litio - Cable de energía USB - Manual de instrucciones - Clip de fijación para el parasol

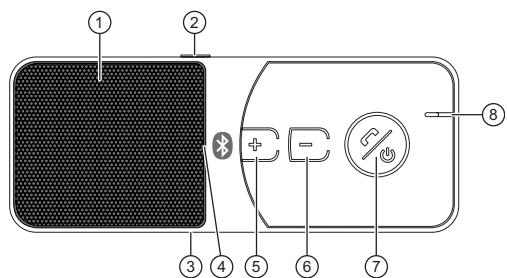

Vista de conjunto

Para una utilización sencilla, siga las instrucciones detalladas a continuación:

• Cargue por completo el BT Drive Free 111 antes de su primer uso. El tiempo de carga normal es de aprox. 3 horas.
• Para el emparejamiento (conexión con el móvil), los dos dispositivos deben estar a un metro (cuanto más cerca, mejor).
• Al utilizar el BT Drive Free 111, el móvil debe estar a menos de 10 m aprox.

① Altavoces ② Tecla MODE (modo silencio) ③ Toma de energía (mini USB de 5 pines) ④ LED ⑤ Aumentar el volumen (V+) ⑥ Disminuir el volumen (V-) ⑦ Tecla MFB (tecla multifunción) ⑧ Micrófono

Cambiar el acumulador

El equipo funciona con un acumulador que tiene el mismo tipo de construcción que el Nokia BL-5B.

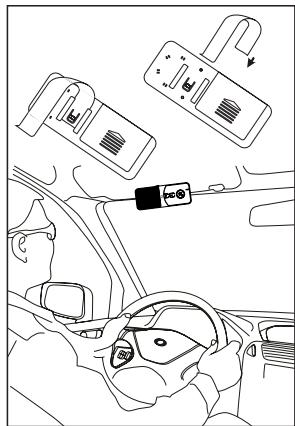

Instalación en el parasol

Conectar y desconectar el BT Drive Free 111

Conectar: Con el equipo desconectado.

Pulse la tecla MFB durante aprox. 3 segundos hasta que se emita una breve señal acústica. El LED azul brilla de manera ininterrumpida durante 3 segundos.

Desconectar: El equipo está en el modo Standby (conectado).

Pulse la tecla MFB durante aprox. 3 segundos hasta que se emita una señal acústica larga. El LED rojo brilla de manera ininterrumpida durante 3 segundos. Después, el equipo está desconectado.

IMPORTANTE: Después de conectarlo, pulse otra vez brevemente la tecla MFB cada vez para establecer la conexión. El primer emparejamiento se describe a continuación.

Emparejamiento (conexión) con el móvil

Antes de poder usar el BT Drive Free 111, debe conectarlo con el Bluetooth de un móvil apto (emparejamiento). Los siguientes pasos explican el procedimiento normal al efectuar un emparejamiento.

• La distancia entre ambos equipos debe ser inferior a 1 metro.
• El BT Drive Free 111 debe estar desconectado.
• Pulse la tecla MFB durante aprox. 6 segundos hasta que se emita una señal acústica larga. El LED comienza a parpadear cambiando de rojo a azul.
• Ahora active la función Bluetooth en su móvil y busque "Accesorios de audio". (Para ello, consulte el manual de instrucciones de su móvil).
• Ahora, seleccione "BT DF 111" de la lista.
• Cuando se solicite la introducción del número PIN, introduzca "0000" y confírmelo con "OK". Tras haber efectuado el emparejamiento satisfactoriamente, escuchará una señal acústica larga y el LED brillará de forma ininterrumpida durante aprox. 3 segundos. Ahora el equipo se encontrará en el modo Standby, que se manifiesta cada 3 segundos mediante un breve parpadeo del LED azul. (Observación: el número PIN está preprogramado y no se puede modificar).
• El alcance entre el móvil y el equipo está limitado a un máximo de 10 m. Cuanta menos distancia haya, mejor será la conexión.

IMPORTANTE: Si el emparejamiento no finaliza en 2 minutos, se apaga el LED y se vuelve a desconectar el equipo. En este caso, comience la operación de emparejamiento desde el principio.

Volver a conectar

Después de efectuar el emparejamiento satisfactoriamente, el BT Drive Free 111 está en modo Standby. Antes de efectuar una llamada, asegúrese de que el símbolo del auricular se muestre en la pantalla de su móvil, en caso contrario, proceda de la siguiente forma:

• En el móvil: En el menú Bluetooth seleccione "Equipos conectados" y ahí elija "BT Speaker" o bien "BT Drive Free 111".
• En el BT Drive Free 111: Pulse brevemente la tecla MFB y confírmela (acéptela) en su móvil.

IMPORTANTE: Efectúe siempre esta breve activación cuando no se muestre el símbolo del auricular (p. ej., tras la desconexión prolongada de uno de los equipos o si ha estado fuera del alcance). Si el equipo es apto para iniciar sesión automáticamente, entonces basta con una pulsación breve de la tecla MFB).

Finalizar la conexión con el móvil

Si desea conectar el BT Drive Free 111 con otros móviles, primero debe interrumpir esta conexión.

• Desconecte el BT Drive Free 111.
• En su móvil, elija "Interrumpir la conexión".

IMPORTANTE: Si se pierde la conexión, el BT Drive Free 111 emite cada minuto tres señales acústicas. Tras 10 minutos, el BT Drive Free 111 se desconecta por completo.

Utilización del BT Drive Free 111

Si se ha efectuado el emparejamiento satisfactoriamente y el acumulador está cargado, se pueden efectuar las siguientes funciones:

• Aceptación de llamadas

Para aceptar una llamada, pulse brevemente la tecla MFB o la tecla de descolgar de su móvil.

Finalizar una llamada

Pulse brevemente la tecla MFB o la tecla de colgar de su móvil.

• Rechazar la llamada

Pulse la tecla MFB durante aprox. 3 segundos hasta que se emita una señal acústica breve.

En el modo de espera, pulse dos veces la tecla MFB.

• Ajuste del volumen

Durante una conversación, pulse repetidamente las teclas "+" o "-" en el BT Drive Free 111.

• Mute activado/desactivado

Para silenciar el micrófono, pulse la tecla MODE. El LED rojo empieza a parpadear.

Para volver a activar el micrófono, pulse de nuevo la tecla MODE.

• Transferencia de llamadas

Del BT Drive Free 111 al móvil: durante una llamada pulse las teclas de volumen +/- simultáneamente para transferir la llamada a su móvil.

Del móvil al BT Drive Free 111: pulse la tecla MFB y la llamada será transferida.

Reajuste del BT Drive Free 111

Para volver a los ajustes de fábrica, proceda de la siguiente forma:

• El BT Drive Free 111 debe estar en el modo Standby.
• Pulse simultáneamente las teclas de volumen +/- durante aprox. 10 segundos, hasta que el LED brille intermitentemente en rojo y azul.
• Vuelva a pulsar ambas teclas de volumen simultáneamente durante aprox. 2 segundos hasta que se emitan dos señales acústicas breves y el LED deje de parpadear. Ahora se desconecta el BT Drive Free 111 y se vuelven a establecer los ajustes de fábrica.
• Tras el restablecimiento del equipo, al volver a conectarlo parpadea el LED rojo cada 3 días y se emiten 3 señales acústicas cada minuto. Esto es normal y finalizará al efectuar el significativo Pairing.

Indicadores LED

Estado del equipo	LED rojo	LED azul	Señales acústicas
modo OFF	Off	Off
Conexión		Se ilumina 3 s	Señal acústica breve
Desconexión	Se ilumina 3 s		Señal acústica larga
Standby antes del Pairing	Parpadea cada 3 s		3 señales acústicas cada minuto
Standby tras el Pairing		Parpadea cada 3 s
Standby – Accumulador casivacío	Parpadea cada 3 s		3 señales acústicas cada minuto
Durante la conversación		Parpadea cada 15 s
Durante el Pairing	Parpadea换成
Pairing finalizazo		Parpadea cada 3 s	Señal acústica larga
Supresión del sonido (Mute)	Brilla ininterrum-pidamente
Durante la cargaa	Brilla ininterrum-pidamente
Carga conclusida	Off	Off

Declaración de conformidad

Por la presente, Blaupunkt AudioVision GmbH & Co. KG declara que este producto cumple los requisitos básicos y otras prescripciones relevantes de la Directiva 1999/5/CE. La Declaración de conformidad se encuentra en Internet, en www.blaupunkt.com.

Garantía

Para los productos adquiridos dentro de la Unión Europea, le ofrecemos una garantía del fabricante. Para los productos adquiridos en un país extracomunitario se aplicarán las condiciones de garantía estipuladas por nuestro representante en el país en cuestión. Puede consultar las condiciones de garantía en www.blaupunkt.com.

Localización de errores

Si no se efectúa una conexión entre el BT Drive Free 111 y el móvil, intente primero lo siguiente:

• Compruebe si los equipos están conectados (Pairing).
• Asegúrese de que la función Bluetooth está activada en su móvil.
• Compruebe si la distancia entre los equipos es inferior a 10 m si hay paredes u otros dispositivos electrónicos entre los equipos. En caso necesario, disminuya dicha distancia.
• Si nada de esto diera resultado, extraiga el acumulador durante aprox. 2 minutos del BT Drive Free 111.
• Si ninguna de estas medidas diera resultado, póngase en contacto con el punto de servicios de su distribuidor.

Datos técnicos

Datas技术和 del Bluetooth	Compatible con la version 1.2
Perfil de Bluetooth compatible	Perfiles para auriculas y dispositivos de manos libres
Gama de frequencies del alcance	Espectro de 2,4 GHz, 10 metros (clase 2)
Dimensiones (equipo principal)	115 (L) x 45 (An) x 15 (P) mm
Peso (equipo principal)	61 g
Tiempo dearga	3 horas
Tiempo de conversación	Hasta 10 horas
Tiempo de funciona en Standby	Hasta 400 horas
Accumulador	lones de litio 3,7 V; 650 mAh intercambiable (compatible con BL-B5)
Cargador	CC 5 V - 6 V, 300 mA

Información sujeta a modificaciones.
