BT DRIVE FREE 111 - Zestaw głośnomówiący Bluetooth BLAUPUNKT - Bezpłatna instrukcja obsługi

Typ produktu	Zestaw głośnomówiący Bluetooth
Marka	BLAUPUNKT
Model	BT Drive Free 111
Technologia Bluetooth	Bluetooth 1.2, pasmo ISM 2,4 GHz, 79 częstotliwości, 1600 skoków/s
Profile Bluetooth	Profil słuchawkowy i profil głośnomówiący
Zasięg	10 metrów (klasa II)
Wymiary (urządzenie główne)	115 x 45 x 15 mm
Waga (urządzenie główne)	61 g
Bateria	Litowo-jonowa 3,7 V, 650 mAh, wymienna (kompatybilna z Nokia BL-5B)
Czas ładowania	Mniej niż 3 godziny
Czas rozmowy	Do 10 godzin
Czas czuwania	Do 400 godzin
Zasilanie (ładowarka)	5 V - 6 V DC, 300 mA (zasilacz samochodowy 12 V DC i kabel USB w zestawie)
Montowanie	Klips do mocowania na osłonie przeciwsłonecznej
Główne funkcje	Odbieranie połączenia, kończenie połączenia, ponowne wybieranie ostatniego numeru, regulacja głośności, wyciszenie mikrofonu (mute), przełączanie połączenia, resetowanie
Wskaźnik LED	Niebieski i czerwony: świeci, miga lub jest wyłączony w zależności od stanu (włączony, czuwanie, rozmowa, ładowanie itp.)
Regulacja głośności	Przyciski + i - podczas rozmowy
Wyciszenie mikrofonu (Mute)	Przycisk MODE: naciśnij, aby wyciszyć/włączyć mikrofon
Przełączanie połączenia	Do telefonu: naciśnij jednocześnie + i - ; do zestawu: naciśnij MFB
Resetowanie	W trybie czuwania naciśnij przez 10 s + i -, aż dioda miga czerwono/niebiesko, następnie naciśnij przez 2 s + i -, aż usłyszysz dwa sygnały dźwiękowe
Bezpieczeństwo	Nie otwieraj, nie narażaj na wilgoć ani nadmierne ciepło, używaj dołączonej ładowarki
Konserwacja	Chronić przed wstrząsami, wilgocią i ekstremalnymi temperaturami; czyścić suchą szmatką
Części zamienne	Bateria kompatybilna z Nokia BL-5B dostępna w handlu
Gwarancja	Gwarancja producenta na UE; warunki na www.blaupunkt.com
Deklaracja zgodności	Zgodny z dyrektywą 1999/5/WE; dostępny na www.blaupunkt.com

Często zadawane pytania - BT DRIVE FREE 111 BLAUPUNKT

Jak włączyć zestaw głośnomówiący?

Naciśnij przycisk MFB przez około 3 sekundy, aż usłyszysz krótki dźwięk. Dioda LED świeci niebiesko przez 3 sekundy, a następnie urządzenie przechodzi w tryb czuwania.

Jak sparować zestaw z telefonem?

Upewnij się, że zestaw jest wyłączony. Naciśnij MFB przez 6 sekund, aż usłyszysz długi dźwięk. Dioda LED miga na przemian czerwono i niebiesko. W telefonie włącz Bluetooth, wyszukaj urządzenia i wybierz 'BT DF 111'. Wprowadź kod PIN '0000', jeśli zostaniesz o to poproszony.

Jaki jest domyślny kod PIN do parowania?

Kod PIN jest zaprogramowany fabrycznie i wynosi 0000. Nie można go zmienić.

Ile czasu zajmuje pełne naładowanie baterii?

Normalny czas ładowania wynosi około 3 godzin.

Jaki jest czas rozmowy i czas czuwania?

Czas rozmowy może wynosić do 10 godzin, a czas czuwania do 400 godzin.

Jak zresetować zestaw do ustawień fabrycznych?

W trybie czuwania naciśnij jednocześnie przyciski + i - przez około 10 sekund, aż dioda LED zacznie migać na czerwono/niebiesko. Puść, a następnie naciśnij ponownie + i - na 2 sekundy, aż usłyszysz dwa sygnały dźwiękowe. Urządzenie wyłącza się, a ustawienia fabryczne zostają przywrócone.

Co zrobić, jeśli połączenie Bluetooth zostanie utracone?

Sprawdź, czy parowanie jest aktywne, odległość jest mniejsza niż 10 metrów i żadne przeszkody nie przeszkadzają. Jeśli problem nadal występuje, wyjmij baterię na 2 minuty, a następnie spróbuj ponownie.

Jak używać funkcji wyciszenia (mute)?

Podczas rozmowy naciśnij przycisk MODE, aby wyciszyć mikrofon. Dioda LED miga na czerwono. Aby ponownie włączyć mikrofon, naciśnij ponownie MODE.

Jak przełączyć połączenie z zestawu na telefon komórkowy?

Podczas rozmowy naciśnij jednocześnie przyciski + i - na zestawie. Połączenie zostanie przełączone na telefon.

Co oznaczają różne migania diody LED?

W trybie czuwania po sparowaniu niebieska dioda LED miga co 3 sekundy. Podczas rozmowy miga co 15 sekund. W trybie wyciszenia czerwona dioda LED świeci ciągle. Podczas ładowania czerwona dioda LED świeci stale; gaśnie po zakończeniu ładowania.

INSTRUKCJA OBSŁUGI BT DRIVE FREE 111 BLAUPUNKT

Informacja dotycząca bezpieczeństwa oraz informacje ogólne....76

Wskazówki dotyczące utylizacji 76

Zakres dostawy 76

Budowa ogólna 77

Wymiana akumulatora 78

Instalacja na osłonie przeciwsłonecznej 78

Włączanie/wyłączanie BT Drive Free 111.79

Pairing (zestrajanie) z telefonem komórkowym 79

Ponowne połączenia 80

Zakończenie połączenia z telefonem komórkowym 80

Zastosowanie BT Drive Free 111 80

Przywracanie ustawień fabrycznych BT Drive Free 111 81

Wskaźniki LED. 82

Deklaracja zgodności 82

Gwarancja 83

Wykrywanie problemów 83

Dane techniczne 83

BT Drive Free 111

Zestaw głośnomówiący został skonstruowany specjalnie dla użytkowników ceniących sobie wygodę bezprzewodowej komunikacji. Urządzenie to używane jest zarówno podczas konferencji w biurze, jak i w samochodzie. Zastosowanie ulepszonego mikrofonu oraz technologii D.S.P., redukującej podstawowe echa i szumy, gwarantuje najwyższą jakość połączeń.

Technologia Bluetooth

Bluetooth™ jest zastrzeżonym znakiem towarowym firmy Bluetooth SIG, Inc. Bluetooth to technologia bezprzewodowej komunikacji krótkiego zasięgu. Umożliwia ona bezprzewodowe połączenie pomiędzy urządzeniami Bluetooth, takimi jak telefony komórkowe, Personal Digital Assistants (PDA), komputer stacjonarny, laptop, urządzenia wejściowe i wyjściowe (mysz, klawiatura, drukarka) i urządzeniami domowymi.

Technologia Bluetooth korzysta z dostępnego na całym świecie pasma ISM (Industrial Scientific & Medical). W paśmie ISM (2,4 GHz do 2,48 GHz) transmisja Bluetooth przeskakuje częstotliwość 1600 razy na sekundę między 79 różnymi kanałami w zasięgu ok. 10 metrów (klasa II).

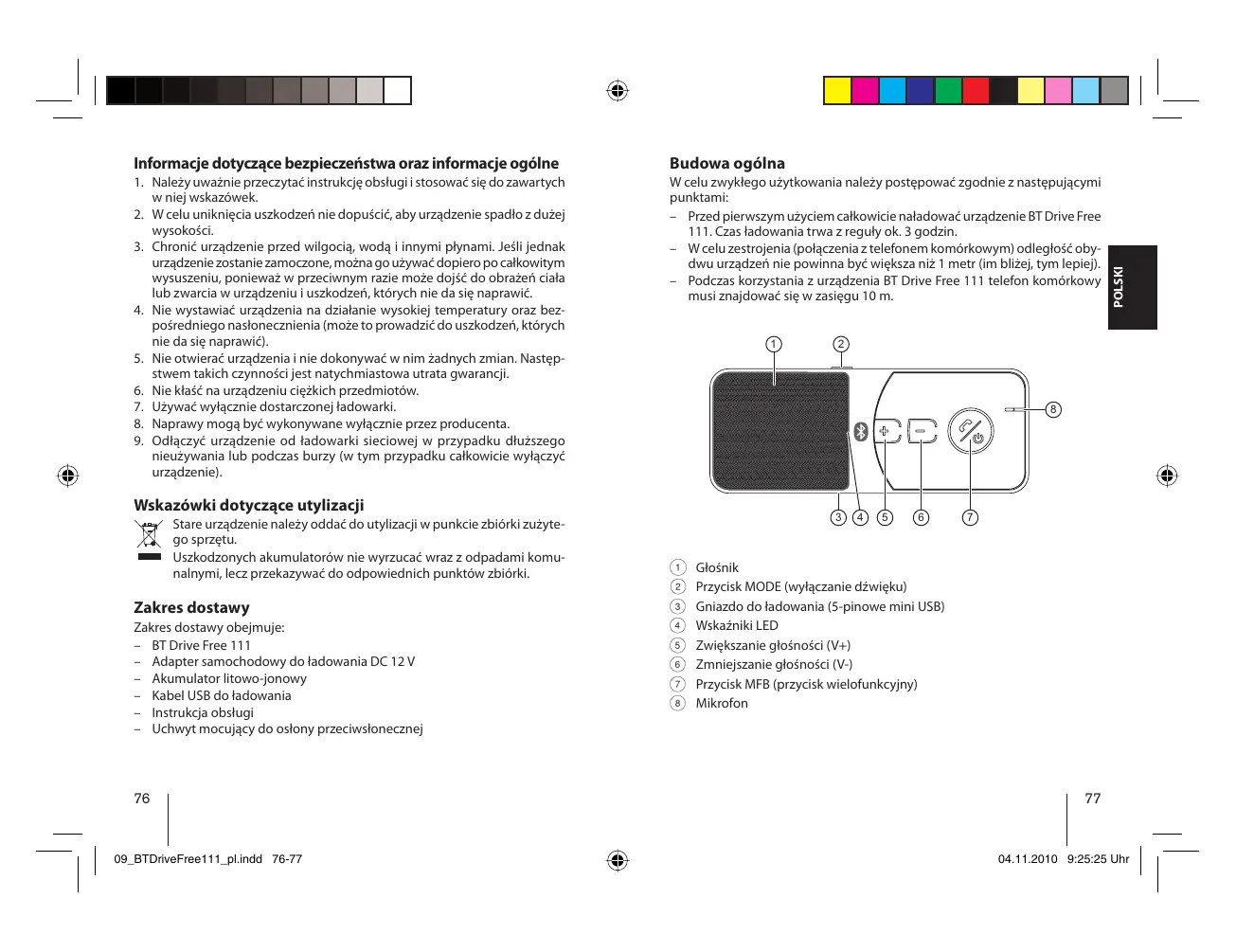

Informacja dotycząca bezpieczeństwa oraz informacje ogólne

1. Należy uważnie przeczytać instrukcje obsługi i stosować się do zawartych w niej wskazówek.
2. W celu uniknięcia uszkodzeń nie dopuść, aby urządzenie spadło z dużej wysokości.
3. Chroń urządzenie przed wilgocią i używaj go dopiero po całkowitym wysuszeniu, ponieważ w przeciwnym razie może dojść do obrażeń lub zwarcia w urządzeniu i uszkodzeń, których nie da się naprawić.
4. Nie wystawiaj urządzenia na działanie wysokiej temperatury oraz bezpośredniego nasłonecznienia (może to prowadzić do uszkodzeń, których nie da się naprawić).
5. Nie otwieraj urządzenia i nie dokonuj w nim żadnych zmian. Następstwem takich czynności jest natychmiastowa utrata gwarancji.
6. Nie kładź na urządzeniu ciężkich przedmiotów.
7. Używaj wyłącznie dostarczonej ładowarki.
8. Naprawy mogą być wykonywane wyłącznie przez producenta.
9. Odłączyć urządzenia od ładowarki sieciowej w przypadku dłuższego nieużywania lub podczas burzy (w tym przypadku całkowicie wyłączyć urządzenia).

Wskazówki dotyczące utylizacji

Stare urządzenie należy oddać do utylizacji w punkcie zbiórki zużytego sprzętu.

Uszkodzonych akumulatorów nie wyrzucaj wraz z odpadami komunalnymi, lecz przekaż do odpowiednich punktów zbiórki.

Zakres dostawy

Zakres dostawy obejmuje:

BT Drive Free 111 - Adapter samochodowy do ładowania DC 12 V Akumulator litowo-jonowy Kabel USB do ładowania Instrukcja obsługi Uchwyt mocujący do osłony przeciwsłonecznej

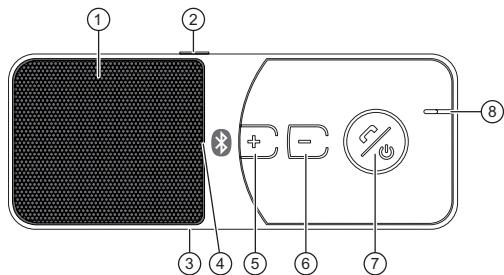

Budowa ogólna

W celu zwykłego użytkowania należy postępować zgodnie z następującymi punktami:

• Przed pierwszym użyciem całkowicie naładować urządzenie BT Drive Free 111. Czas ładowania trwa z reguły ok. 3 godzin. W celu zestrojenia (połączenia z telefonem komórkowym) odległość obydwu urządzeń nie powinna być większa niż 1 metr (im bliżej, tym lepiej).
• Podczas korzystania z urządzenia BT Drive Free 111 telefon komórkowy musi znajdować się w zasięgu 10 m.

① Głośnik ② Przycisk MODE (wyłączanie dźwięku) ③ Gniazdo do ładowania (5-pinowe mini USB) ④ Wskaźniki LED ⑤ Zwiększanie głośności (V+) ⑥ Zmniejszanie głośności (V-) ⑦ Przycisk MFB (przycisk wielofunkcyjny) ⑧ Mikrofon

Wymiana akumulatora

Urządzenie zasilane jest akumulatorem, który ma identyczną budowę jak akumulator Nokia BL-5B.

①

②

③

4

(5)

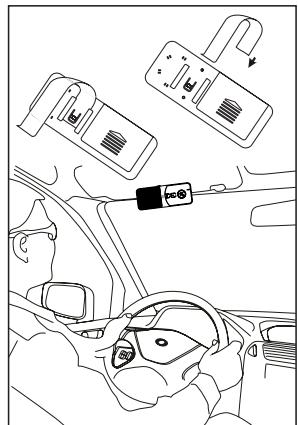

Instalacja na osłonie przeciwsłonecznej

Włączanie/wyłączanie BT Drive Free 111

Włączanie: Gdy urządzenie jest wyłączone.

Naciśnij przycisk MFB przez ok. 3 sekundy, aż do usłyszenia krótkiego sygnału. Niebieska dioda LED świeci się stale przez 3 sekundy.

Wyłączanie: Urządzenie znajduje się w trybie czuwania (włączone).

Naciśnij przycisk MFB przez ok. 3 sekundy, aż do usłyszenia długiego sygnału. Czerwona dioda LED świeci się stale przez 3 sekundy. Następnie urządzenie wyłącza się.

UWAGA: Za każdym razem po włączeniu urządzenia należy jeszcze raz krótko nacisnąć przycisk MFB, aby nawiązać połączenie. Pierwsze zestrajanie zostało opisane poniżej.

Pairing (zestrajanie) z telefonem komórkowym

Aby móc korzystać z urządzenia BT Drive Free 111, należy je sprzęgnąć z telefonem komórkowym kompatybilnym z Bluetooth (Pairing). Poniżej został opisany sposób zestrajania:

• Odległość między obydwoma urządzeniami musi być mniejsza niż 1 metr.
• Urządzenie BT Drive Free 111 musi być wyłączone.
• Naciskać przycisk MFB przez ok. 6 sekund, aż do usłyszenia długiego sygnału. Dioda LED miga na zmianę czerwono i niebiesko. Aktywować funkcję Bluetooth w telefonie komórkowym i odszukać "Akcesorium audio". (Jak to zrobić, opisane jest w instrukcji obsługi telefonu komórkowego).
• Następnie z wyświetlonej listy wybrać "BT DF 111".
• Na polecenie wprowadzenia kodu PIN należy podać "0000" i potwierdzić przy "OK". Po udanym zestrojeniu usłyszy się długi sygnał, a dioda LED zgaśnie. Zasięg od telefonu komórkowego do urządzenia jest do maksymalnie 10 m. Im krótsza odległość, tym lepsza jakość połączenia.

UWAGA: Jeśli zestrajanie nie zakończy się w ciągu 2 minut, dioda LED zgaśnie, a urządzenie wyłączy się. W tym przypadku zestrajanie należy rozpocząć od nowa.

Ponowne połączenia

Po udanym zestrojeniu urządzenie BT Drive Free 111 znajduje się w trybie czuwania. Przed rozpoczęciem rozmowy należy się upewnić, że symbol słuchawki wyświetlany jest na wyświetlaczu telefonu komórkowego. W przeciwnym razie należy postąpić w następujący sposób:

• W telefonie komórkowym: W menu Bluetooth wybrać "Podłączone urządzenia", a następnie "BT Speaker" lub "BT Drive Free 111". W urządzeniu BT Drive Free 111: Nacisnąć krótko przycisk MFB i potwierdzić w telefonie komórkowym.

UWAGA: Taką krótką aktywację należy przeprowadzić za każdym razem, gdy symbol słuchawki nie pojawia się (np. po dłuższym okresie wyłączenia któregoś z urządzeń lub gdy telefon znajdował się poza zasięgiem). Jeśli urządzenia obsługują automatyczną rejestrację radiową, wystarczy krótkie naciśnięcie przycisku MFB.

Zakończenie połączenia z telefonem komórkowym

W celu połączenia urządzenia BT Drive Free 111 z innymi telefonami komórkowymi należy najpierw rozłączyć obecne połączenia.

• Wyłączyć urządzenie BT Drive Free 111. W telefonie komórkowym wybrać "Rozłącz połączenia".

UWAGA: W przypadku utraty połączenia urządzenie BT Drive Free 111 wysyła co minutę potrójny sygnał dźwiękowy. Po 10 minutach urządzenie BT Drive Free 111 całkowicie się wyłącza.

Zastosowanie BT Drive Free 111

Po zestrojeniu urządzenia i naładowaniu akumulatora możliwe jest korzystanie z następujących funkcji:

• Odbieranie połączeń przychodzących Aby odebrać połączenie, naciśnij krótko przycisk MFB lub przycisk odbioru połączenia na telefonie komórkowym. Zakończenie połączenia Naciśnij krótko przycisk MFB lub przycisk zakończenia połączenia na telefonie komórkowym.
• Odrzucanie połączenia Naciśnij przycisk MFB przez ok. 3 sekundy, aż do usłyszenia krótkiego sygnału.
• Ponowne wybieranie ostatniego numeru

W trybie czuwania naciśnij dwukrotnie przycisk MFB.

Ustawianie głośności

Podczas prowadzenia rozmowy telefonicznej naciśnij kilkakrotnie przycisk "+" lub "-" na urządzeniu BT Drive Free 111.

• Włączanie/wyłączanie dźwięku (mute)

Aby wyłączyć dźwięk mikrofonu, naciśnij przycisk MODE. Czerwona dioda LED miga.

Aby znowu włączyć mikrofon, ponownie naciśnij przycisk MODE.

• Przekierowanie rozmowy

Z BT Drive Free 111 na telefon komórkowy: Podczas prowadzenia rozmowy telefonicznej naciśnij równocześnie przyciski regulacji głośności +/- , aby przenieść rozmowę na telefon komórkowy.

Z telefonu komórkowego na BT Drive Free 111: Naciśnij przycisk MFB, a rozmowa zostanie przekierowana.

Przywracanie ustawień fabrycznych BT Drive Free 111

W celu przywrócenia ustawień fabrycznych należy postępować w następujący sposób:

• Urządzenie BT Drive Free 111 musi znajdować się w trybie czuwania.
• Równocześnie naciskać przyciski regulacji głośności +/- przez ok. 10 sekund, aż dioda LED zacznie migać na przemian na czerwono i na niebiesko.
• Ponownie naciskać oba przyciski regulacji głośności przez ok. 2 sekundy, aż dwukrotnie zabrzmi krótki sygnał, a dioda LED przestanie migać. Urządzenie BT Drive Free 111 wyłączy się, a ustawienia fabryczne zostaną przywrócone.
• Po przywróceniu ustawień fabrycznych miga przy włączaniu urządzenia czerwona dioda LED co 3 sekundy i rozbrzmiewa co minutę potrójny sygnał dźwiękowy. Jest to normalne zjawisko, które ustanie przy kolejnym zestrajaniu.

Wskaźniki LED

Status urzadzenia	Czerwona dioda LED	Niebieska dioda LED	Sygniawy
Tryb OFF (WYŁ.)	Wyl.	Wyl.
Wręczanie		Świeci są przyez 3 sek.	Krótki sygnat
Wymiarczanie	Świeci są przyez 3 sek.		Dlugi sygnat
Tryb czuwania przyez zestrojeniem	Miga co 3 sek.		3-krotny sygnat co minutes
Tryb czuwania po zestrojeniu		Miga co 3 sek.
Tryb czuwania – akumulator sprawie rozmadowany	Miga co 3 sek.		3-krotny sygnat co minutes
Podczas rozmowy		Miga co 15 sek.
Podczas zestrajania	Miga na przyemian
Zestrajanie zakończone		Miga co 3 sek.	Dlugi sygnat
Mute	Świeci są stale
Podczasławania	Świeci są stale
Ładowanie zakończone	Wyl.	Wyl.

Deklaracja zgodności

Firma Blaupunkt AudioVision GmbH & Co. KG oświadcza, że niniejszy produkt spełnia podstawowe wymagania oraz inne istotne przepisy dyrektywy 1999/5/WE. Deklaracja zgodności znajduje się w internecie pod adresem www.blaupunkt.com.

Gwarancja

Na produkty zakupione w Unii Europejskiej wystawiamy gwarancję producenta. Produkty zakupione poza Unią Europejską podlegają gwarancji, która wystawiana jest przez nasze przedstawicielstwo w danym kraju. Warunki gwarancji znajdują się w internecie pod adresem www.blaupunkt.com.

Wykrywanie problemów

Jeśli nie udało się nawiązać połączenia między urządzeniem BT Drive Free 111 a telefonem komórkowym, należy najpierw przeprowadzić następujące czynności:

• Sprawdzić, czy urządzenia są zestrojone (Pairing).
• Upewnić się, czy funkcja Bluetooth w telefonie jest aktywowana.
• Sprawdzić, czy odległość między urządzeniami jest mniejsza niż 10 m lub czy pomiędzy nimi nie znajdują się inne urządzenia elektroniczne lub ściany. Ewentualnie zmniejszyć odległość.
• Jeśli wykonanie tych czynności nie przyniesie zamierzonego skutku, należy wyjąć akumulator z BT Drive Free 111 na ok. 2 minuty.
• Jeśli żadna z tych operacji nie rozwiąże problemu, należy skontaktować się z serwisem przystawicielstwa handlowego.

Dane techniczne

Dane techniczne urzadzeniaBluetooth	Kompatybilny z wersja 1.2
Obslugiwany profil Bluetooth	Profile dla szluchawek i zestawów glównomówych
Zakres częstotliwość, promieńdzialania	Pismo 2,4 GHz, 10 metrów (klasa 2)
Wymiary (urzadzenia glówne)	115 (d.) x 45 (szer.) x 15 (g.) mm
Ciezar (urzadzenia glówne)	61 g
Czas ludowania akumulatora	Do 3 godzin
Czas prowadzenia rozmów	Do 10 godzin
Czas sprawtość w trybie czuwania	Do 400 godzin
Akumulator	Litowo-jonowy 3,7 V; 650 mAh wymienny (kompatybilny do BL-B5 )
Ładowarka	DC 5 V - 6 V, 300 mA

Zmiany techniczne zastrzeżone!
