Produkttyp	Bluetooth-Freisprecheinrichtung
Marke	BLAUPUNKT
Modell	BT Drive Free 111
Bluetooth-Technologie	Bluetooth 1.2, ISM-Band 2,4 GHz, 79 Frequenzen, 1600 Sprünge/s
Bluetooth-Profile	Headset-Profil und Freisprechprofil
Reichweite	10 Meter (Klasse II)
Abmessungen (Hauptgerät)	115 x 45 x 15 mm
Gewicht (Hauptgerät)	61 g
Akku	Lithium-Ionen 3,7 V, 650 mAh, austauschbar (kompatibel mit Nokia BL-5B)
Ladezeit	Weniger als 3 Stunden
Gesprächszeit	Bis zu 10 Stunden
Bereitschaftszeit	Bis zu 400 Stunden
Stromversorgung (Ladegerät)	5 V - 6 V DC, 300 mA (12 V DC Kfz-Adapter und USB-Kabel im Lieferumfang)
Befestigung	Clip zur Befestigung an der Sonnenblende
Hauptfunktionen	Anruf annehmen, Anruf beenden, Wahlwiederholung, Lautstärkeeinstellung, Mikrofonstummschaltung (Mute), Anrufübertragung, Zurücksetzen
LED-Anzeige	Blau und Rot: leuchtend, blinkend oder aus je nach Zustand (Ein, Bereitschaft, Gespräch, Laden usw.)
Lautstärkeeinstellung	Tasten + und - während des Gesprächs
Mikrofonstummschaltung (Mute)	MODE-Taste: drücken, um das Mikrofon stummzuschalten/wieder einzuschalten
Anrufübertragung	Zum Telefon: gleichzeitig + und - drücken; zum Kit: MFB drücken
Zurücksetzen	Im Bereitschaftsmodus + und - 10 s drücken, bis rot/blau blinkt, dann + und - 2 s drücken, bis zwei Signaltöne ertönen
Sicherheit	Nicht öffnen, nicht Feuchtigkeit oder übermäßiger Hitze aussetzen, das mitgelieferte Ladegerät verwenden
Pflege	Vor Stößen, Feuchtigkeit und extremen Temperaturen schützen; mit einem trockenen Tuch reinigen
Ersatzteile	Kompatibler Akku Nokia BL-5B im Handel erhältlich
Garantie	Herstellergarantie für die EU; Bedingungen auf www.blaupunkt.com
Konformitätserklärung	Entspricht der Richtlinie 1999/5/EG; verfügbar auf www.blaupunkt.com

Häufig gestellte Fragen - BT DRIVE FREE 111 BLAUPUNKT

Wie schalte ich die Freisprecheinrichtung ein?

Drücken Sie die MFB-Taste ca. 3 Sekunden, bis ein kurzer Ton ertönt. Die LED leuchtet 3 Sekunden blau, dann wechselt das Gerät in den Bereitschaftsmodus.

Wie koppele ich das Kit mit meinem Telefon?

Stellen Sie sicher, dass das Kit ausgeschaltet ist. Drücken Sie MFB 6 Sekunden, bis ein langer Ton ertönt. Die LED blinkt abwechselnd rot und blau. Aktivieren Sie Bluetooth auf dem Telefon, suchen Sie nach Geräten und wählen Sie 'BT DF 111'. Geben Sie bei Aufforderung den PIN-Code '0000' ein.

Was ist der Standard-PIN-Code für die Kopplung?

Der PIN-Code ist vorprogrammiert und lautet 0000. Er kann nicht geändert werden.

Wie lange dauert es, den Akku vollständig zu laden?

Die normale Ladezeit beträgt ca. 3 Stunden.

Wie lange sind die Gesprächs- und Bereitschaftszeiten?

Die Gesprächszeit beträgt bis zu 10 Stunden, die Bereitschaftszeit bis zu 400 Stunden.

Wie setze ich das Kit auf die Werkseinstellungen zurück?

Im Bereitschaftsmodus drücken Sie gleichzeitig die Tasten + und - für ca. 10 Sekunden, bis die LED rot/blau blinkt. Lassen Sie los, drücken Sie dann erneut + und - für 2 Sekunden, bis zwei Signaltöne ertönen. Das Gerät schaltet sich aus und die Werkseinstellungen werden wiederhergestellt.

Was tun, wenn die Bluetooth-Verbindung verloren geht?

Überprüfen Sie, ob die Kopplung aktiv ist, die Entfernung weniger als 10 Meter beträgt und keine Hindernisse stören. Wenn das Problem weiterhin besteht, entfernen Sie den Akku für 2 Minuten und versuchen Sie es erneut.

Wie verwende ich die Stummschaltfunktion (Mute)?

Drücken Sie während eines Anrufs die MODE-Taste, um das Mikrofon stummzuschalten. Die LED blinkt rot. Um das Mikrofon wieder zu aktivieren, drücken Sie erneut MODE.

Wie übertrage ich einen Anruf vom Kit auf das Mobiltelefon?

Drücken Sie während eines Gesprächs gleichzeitig die Tasten + und - des Kits. Der Anruf wird dann auf das Telefon übertragen.

Was bedeuten die verschiedenen LED-Blinkmuster?

Im Bereitschaftsmodus nach der Kopplung blinkt die blaue LED alle 3 Sekunden. Während eines Anrufs blinkt sie alle 15 Sekunden. Im Stummmodus leuchtet die rote LED dauerhaft. Während des Ladevorgangs leuchtet die rote LED kontinuierlich; sie erlischt, wenn der Ladevorgang abgeschlossen ist.

BEDIENUNGSANLEITUNG BT DRIVE FREE 111 BLAUPUNKT

Blaupunkt AudioVision GmbH & Co. KG

Robert-Bosch-Str. 200

D-31139 Hildesheim

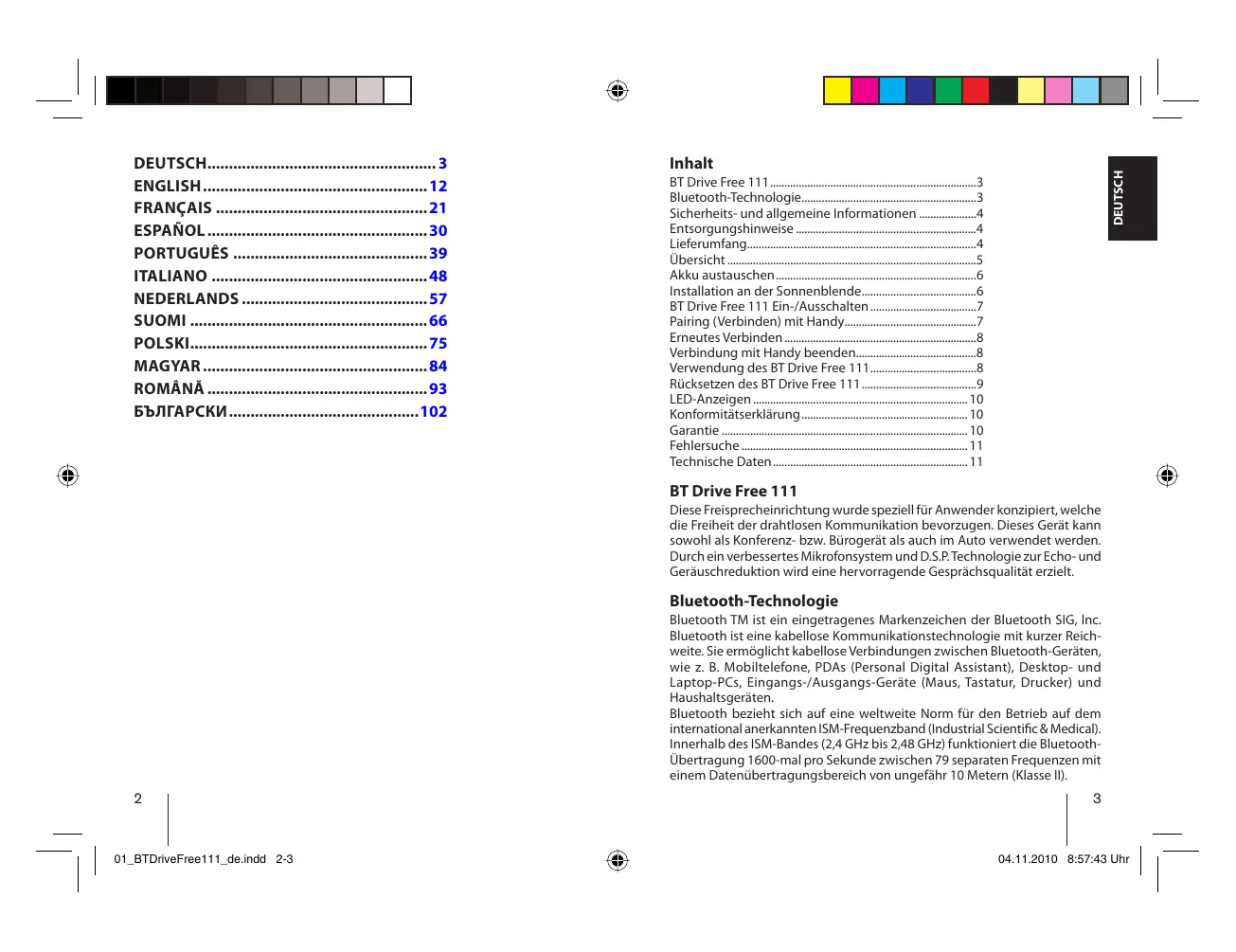

DEUTSCH 3 ENGLISH 12 FRANÇAIS 21 ESPAÑOL 30 PORTUGUES 39 ITALIANO 48 NEDERLANDS 57 SUOMI 66 POLSKI 75 MAGYAR 84 ROMANA 93 БЪЛГАРСКИ 102

Inhalt

BT Drive Free 111. 3 Bluetooth-Technologie 3 Sicherheits- und allgemeine Informationen 4 Entsorgungshinweise 4 Lieferumfang 4 Übersicht 5 Akku austauschen 6 Installation an der Sonnenblende 6 BT Drive Free 111 Ein-/Ausschalten Pairing (Verbinden) mit Handy 7 Erneutes Verbinden 8 Verbindung mit Handy beenden 8 Verwendung des BT Drive Free 111 8 Rücksetzen des BT Drive Free 111 9 LED-Anzeigen 10 Konformitätserklärung 10 Garantie 10 Fehlerische 11 Technische Daten 11

BT Drive Free 111

Diese Freisprecheinrichtung wurde speziell für Anwender konzipiert, welche die Freiheit der drahtlosen Kommunikation bevorzugen. Dieses Gerät kann sowohl als Konferenz- bzw. Bürogerät als auch im Auto verwendet werden. Durch ein verbessertes Mikrofonsystem und D.S.P. Technologie zur Echo- und Geräuschreduktion wird eine hervorragende Gesprächsqualität erzielt.

Bluetooth-Technologie

Bluetooth™ ist ein eingetragenes Markenzeichen der Bluetooth SIG, Inc. Bluetooth ist eine kabellose Kommunikationstechnologie mit kurzer Reichweite. Sie ermöglicht kabellose Verbindungen zwischen Bluetooth-Geräten, wie z. B. Mobiltelefone, PDAs (Personal Digital Assistant), Desktop- und Laptop-PCs, Eingangs-/Ausgangs-Geräte (Maus, Tastatur, Drucker) und Haushaltsgeräten.

Bluetooth bezieht sich auf eine weltweite Norm für den Betrieb auf dem international anerkannten ISM-Frequenzband (Industrial Scientific & Medical). Innerhalb des ISM-Bandes (2,4 GHz bis 2,48 GHz) funktioniert die Bluetooth-Übertragung 1600-mal pro Sekunde zwischen 79 separaten Frequenzen mit einem Datenübertragungsbereich von ungefähr 10 Metern (Klasse II).

Sicherheits- und allgemeine Informationen

1. Lesen Sie die Bedienungsanleitung sorgfältig und befolgen Sie die Anweisungen.
2. Um Beschädigungen zu vermeiden, lassen Sie sich in Deutschland nieder.
3. Schützen Sie das Gerät vor Feuchtigkeit, Wasser und anderen Flüssigkeiten. Sollte dies dennoch passieren, verwenden Sie das Gerät erst nach vollständiger Trocknung, da es ansonsten zu Verletzungen bzw. zu Kurzschlüssen und irreparablen Beschädigungen kommen kann.
4. Setzen Sie das Gerät nicht extremer Hitze oder direkter Sonnenbestrahlung aus (dies kann zur irreparablen Beschädigung führen).
5. Versuchen Sie nicht, das Gerät zu öffnen oder Veränderungen daran vorzunehmen. Dies führt zum sofortigen Erlöschen der Garantie.
6. Legen Sie keine schweren Gegenstände auf das Gerät.
7. Verwenden Sie ausschließlich das mitgelieferte Ladegerät.
8. Reparaturen dürfen nur vom Hersteller durchgeführt werden.
9. Trennen Sie das Gerät bei längerem Nichtgebrauch oder bei Gewitter von der Netzspannung (schalten Sie das Gerät dann komplett ab).

Entsorgungshinweise

Nutzen Sie zur Entsorgung des Altgerätes die zur Verfügung stehenden Rückgabe- und Sammelsysteme.

Werfen Sie defekte Akkus nicht in den Hausmüll, sondern geben Sie diese bei den entsprechenden Sammelstellen ab.

Lieferumfang

Im Lieferumfang enthalten sind:

BT Drive Free 111, DC 12 Volt Kfz-Ladeadapter, Lithium-Ionen-Akku, USB-Ladekabel, Bedienungsanleitung, Befestigungsclip für Sonnenblende

Übersicht

Für die einfache Verwendung befolgen Sie die folgenden Schritte:

• Laden Sie das BT Drive Free 111 vor der erstmaligen Verwendung komplett auf. Die normale Ladezeit beträgt ca. 3 Stunden.
• Für das Pairing (Verbinden mit dem Handy) sollen beide Geräte innerhalb eines Meters sein (je näher, desto besser).
• Bei der Verwendung des BT Drive Free 111 muss das Handy innerhalb von ca. 10 m sein.

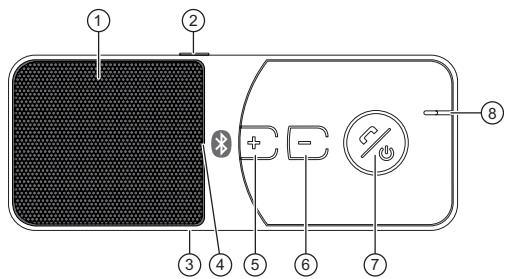

① Lautsprecher ② MODE-Taste (Stummschalten) ③ Ladebuchse (5-pin mini USB) ④ LED ⑤ Lautstärke erhöhen (V+) ⑥ Lautstärke reduzieren (V-) ⑦ MFB-Taste (Multifunktionstaste) ⑧ Mikrofon

Akku austauschen

Das Gerät wird mit einem Akku betrieben, welcher baugleich mit dem Nokia BL-5B ist.

①

②

③

④

⑤

BT Drive Free 111 ein-/ausschalten

Einschalten: Bei ausgeschaltetem Gerät.

Drücken Sie die MFB-Taste ca. 3 Sekunden, bis Sie einen kurzen Ton hören. Die blaue LED leuchtet für 3 Sekunden permanent.

Ausschalten: Das Gerät ist im Standby-Betrieb (eingeschaltet).

Drücken Sie die MFB-Taste ca. 3 Sekunden, bis Sie einen langen Ton hören. Die rote LED leuchtet für 3 Sekunden permanent. Danach ist das Gerät ausgeschaltet.

WICHTIG: Drücken Sie die MFB-Taste jedes Mal nach dem Einschalten nochmals kurz, um die Verbindung aufzubauen. Das erstmalige Pairing wird anschließend beschrieben.

Pairing (Verbinden) mit Handy

Bevor Sie das BT Drive Free 111 verwenden können, müssen Sie es mit dem jeweiligen bluetoothfähigen Handy verbinden (Pairing). Die anschließenden Schritte erklären das übliche Vorgehen beim Pairing.

Die Distanz zwischen den beiden Geräten muss weniger als 1 Meter betragen. - Das BT Drive Free 111 muss ausgeschaltet sein. - Drücken Sie die MFB-Taste für ca. 6 Sekunden, bis Sie einen langen Ton hören. Die LED beginnt abwechselnd rot und blau zu blinken. - Aktivieren Sie nun die Bluetooth-Funktion bei Ihrem Handy und suchen Sie nach „Audio Zubehör". (Lesen Sie hierzu in der Bedienungsanleitung Ihres Handys). Wählen Sie nun „BT DF 111" von der angezeigten Liste. - Bei der Aufforderung zur Eingabe des PIN-Codes, geben Sie „0000" ein und bestätigen Sie dies mit „OK". Nach erfolgreichem Pairing hören Sie einen langen Ton und die LED leuchtet ca. 3 Sekunden lang permanent. Das Gerät befindet sich nun im Standby-Modus, was alle 3 Sekunden durch ein kurzes Blinken der blauen LED angezeigt wird. (Anmerkung: Der PIN-Code ist vorprogrammiert und kann nicht geändert werden). Die Reichweite zwischen Handy und dem Gerät ist auf max. 10 m beschränkt. Je kürzer die Distanz, desto besser die Verbindung.

WICHTIG: Wird das Pairing nicht innerhalb von 2 Minuten beendet, erlischt die LED und das Gerät schaltet sich aus. In diesem Fall beginnen Sie das Pairing von vorn.

Erneutes Verbinden

Nach dem erfolgreichen Pairing ist das BT Drive Free 111 im Standby-Modus. Bevor Sie einen Anruf führen, vergewissern Sie sich, dass das Kopfhörersymbol im Display Ihres Handys angezeigt wird, andernfalls gehen Sie wie folgt vor:

• Am Handy: Wählen Sie im Bluetooth-Menü „Verbundene Geräte" und wählen Sie dort „BT Speaker" bzw. „BT Drive Free 111" aus.
• Am BT Drive Free 111: Drücken Sie kurz die MFB-Taste und bestätigen (akzeptieren) Sie dies an Ihrem Handy.

WICHTIG: Führen Sie diese kurze Aktivierung immer durch, wenn das Kopfhörersymbol nicht angezeigt wird (z. B. nach längerem Ausschalten eines der Geräte bzw. wenn Sie außerhalb der Reichweite waren). Sollte Ihr Gerät das automatische Einbuchen unterstützen, so genügt ein kurzes Drücken der MFB-Taste).

Verbindung mit Handy beenden

Wenn Sie das BT Drive Free 111 mit anderen Handys verbinden wollen, müssen Sie diese Verbindung zuerst trennen.

Schalten Sie das BT Drive Free 111 aus. Wählen Sie „Verbindung trennen" an Ihrem Handy.

WICHTIG: Geht die Verbindung verloren, sendet das BT Drive Free 111 jede Minute drei Töne. Nach 10 Minuten schaltet das BT Drive Free 111 komplett ab.

Verwendung des BT Drive Free 111

Wenn das Pairing erfolgreich durchgeführt wurde und der Akku geladen ist, können folgende Funktionen durchgeführt werden:

Rufannahme: Um einen Anruf zu übernehmen, drücken Sie kurz die MFB-Taste oder die Abhebe-Taste Ihres Handys. Anruf beenden: Drücken Sie kurz die MFB-Taste oder die Auflege-Taste Ihres Handys. Anruf ablehnen: Drücken Sie ca. 3 Sekunden lang die MFB-Taste, bis Sie einen kurzen Ton hören. Wahlwiederholung der letzten Nummer: Drücken Sie im Standby-Modus zweimal die MFB-Taste.

Einstellung der Lautstärke

Drücken Sie während eines Gespräches wiederholt die „+“ bzw. „-“ Taste am BT Drive Free 111.

• Mute ein/aus

Um das Mikrofon stumm zu schalten, drücken Sie die MODE-Taste. Die rote LED beginnt zu blinken.

Um das Mikrofon wieder einzuschalten, drücken Sie erneut die MODE-Taste.

• Gesprächsübertragung

Vom BT Drive Free 111 zum Handy: Drücken Sie während eines Telefonates die Lautstärketasten +/- gleichzeitig, um das Gespräch zum Handy zu übertragen.

Vom Handy zum BT Drive Free 111: Drücken Sie die MFB-Taste und das Gespräch wird übertragen.

Rücksetzen des BT Drive Free 111

Für das Rücksetzen auf Werkseinstellungen gehen Sie wie folgt vor:

• Das BT Drive Free 111 muss im Standby-Modus sein.
• Drücken Sie gleichzeitig die Lautstärketasten + / - ca. 10 Sekunden lang, bis die LED abwechselnd rot und blau blinkt.
• Drücken Sie nun erneut die beiden Lautstärketasten gleichzeitig ca. 2 Sekunden, bis zwei kurze Töne erfolgen und die LED aufhört zu blinken. Das BT Drive Free 111 schaltet nun aus und die Werkseinstellungen sind wiederhergestellt.
• Nach dem Rücksetzen des Gerätes blinkt beim erneuten Einschalten die rote LED alle 3 Sekunden und es ertönen jeder Minute 3 Töne. Dies ist normal und wird beim nächsten Pairing wieder beendet.

LED-Anzeigen

Gerätestatus	Rote LED	Blaue LED	Töne
OFF Modus	Aus	Aus
Einschalten		Leuchtet 3 Sek.	Kurzer Ton
Ausschalten	Leuchtet 3 Sek.		Langer Ton
Standby vor Pairing	Blinkt alle 3 Sek.		3 Töne jeder Minute
Standby nach Pairing		Blinkt alle 3 Sek.
Standby – Akku fast leer	Blinkt alle 3 Sek.		3 Töne jeder Minute
Während Gesprach		Blinkt alle 15 Sek.
Während Pairing	Blinkt abwechselnd
Pairing beendet		Blinkt alle 3 Sek.	Langer Ton
Mute	Leuchtet ständig
Während Ladung	Leuchtet ständig
Ladung fertig	Aus	Aus

Konformitätserklärung

Hiermit erklärt die Blaupunkt AudioVision GmbH & Co. KG, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Die Konformitätserklärung finden Sie im Internet unter www.blaupunkt.com.

Garantie

Für innerhalb der Europäischen Union gekaufte Produkte geben wir eine Herstellergarantie. Für außerhalb der Europäischen Union gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Die Garantiebedingungen können Sie unter www.blaupunkt.com abrufen.

Fehlersuche

Sollte eine Verbindung zwischen BT Drive Free 111 und dem Handy nicht zustande kommen, versuchen Sie zuerst Folgendes:

• Überprüfen Sie, ob die Geräte verbunden sind (Pairing). Vergewissern Sie sich, ob die Bluetooth-Funktion bei Ihrem Handy aktiviert ist.
• Überprüfen Sie, ob die Distanz zwischen den Geräten weniger als 10m beträgt oder Wände bzw. andere elektronische Geräte dazwischen sind. Verringern Sie gegebenenfalls diese Distanz.
• Sollte das alles nicht zielführend sein, entnehmen Sie den Akku für ca. 2 Minuten aus dem BT Drive Free 111.
• Sollte keine dieser Maßnahmen zum Erfolg führen, setzen Sie sich mit der Servicestelle Ihres Händlers in Verbindung.

Technische Daten

Technische Bluetooth-Daten	Kompatibel mit Version 1.2
Unterstütztes Bluetooth-Profil	Profile für Kopfhörer und Freisprecheinrichtungen
Frequenzbereich Funktionsradius	2,4 GHz Spektrum, 10 Meter (Klasse 2)
Abmessungen (Hauptgerät)	115 (L) x 45 (B) x 15 (T) mm
Gewicht (Hauptgerät)	61 g
Ladezeit	Innerhalb von 3 Stunden
Gesprächszeit	Bis zu 10 Stunden
Standby-Betriebszeit	Bis zu 400 Stunden
Akku	Lithium-lon 3,7V; 650 mAh wechselbar (BL-B5 kompatibel)
Ladegerät	DC 5 V - 6 V, 300 mA

Änderungen vorbehalten!
