Produkttyp	Digitaler Multiband-Tischradio
Marke	Blaupunkt
Modell	BSD9001
Stromversorgung	Netz 230 V AC 50 Hz oder 4 Batterien 1,5 V Typ R20/UM1/D (nicht im Lieferumfang)
Anzeige	LCD-Bildschirm
Frequenzbänder	FM 87,5-108 MHz, MW 530-1600 kHz, LW 150-280 kHz, SW 5,80-10,0 MHz
RDS-Funktion	Ja (Anzeige von Sendername, Programmtyp, Radiotext)
Speicherplätze	Bis zu 10 Sender pro Band
Wecker	Weckfunktion durch Summer oder Radio, mit Schlummerfunktion (Snooze 9 Min.)
Sleep-Timer	Einstellbar von 15 bis 120 Minuten
Klangmodi	Sprache, Musik, Normal
AUX-Eingang	LINE IN-Buchse (3,5 mm)
Kopfhörerausgang	Kopfhörerbuchse 3,5 mm
Antenne	Teleskop für FM/SW
Lautsprecher	Integriert
Tragegriff	Ja
Sicherheit	Wichtige Sicherheitshinweise (nicht Wasser aussetzen, nicht öffnen usw.)
Pflege	Mit trockenem Tuch reinigen, keine flüssigen Reinigungsmittel verwenden
Batterien	Ersetzen, wenn die Lautstärke nachlässt oder der Ton verzerrt ist; Batteriesymbol zeigt schwache Batterien an
Mitgeliefertes Zubehör	Abnehmbares Netzkabel

Häufig gestellte Fragen - BSD9001 BLAUPUNKT

Wie stelle ich die Uhrzeit am Blaupunkt BSD9001 ein?

Nach dem Einlegen der Batterien zeigt das Display 0:00. Drücken Sie einmal MEMO, um in den Einstellmodus zu gelangen. 24 HOUR blinkt: Verwenden Sie ◀ oder ▶, um das 24h- oder 12h-Format zu wählen. Drücken Sie MEMO zur Bestätigung, die Stunden blinken. Stellen Sie mit ◀ oder ▶ ein, dann bestätigen Sie mit MEMO. Die Minuten blinken: Stellen Sie ein und bestätigen Sie auf die gleiche Weise.

Wie stelle ich den Wecker ein?

Im Standby-Modus drücken Sie lange auf ALARM, bis ALARM angezeigt wird und die Stunden blinken. Verwenden Sie ◀◀ oder ▶▶, um die Stunde einzustellen, drücken Sie ALARM zur Bestätigung. Stellen Sie die Minuten auf die gleiche Weise ein. Drücken Sie dann mehrmals ALARM, um den Weckmodus zu wählen: Summer () oder Radio ().

Wie speichere ich einen Radiosender?

Wählen Sie den gewünschten Sender. Drücken Sie einmal MEMO: M wird angezeigt und 01 blinkt. Verwenden Sie ◀ oder ▶, um eine Speichernummer (1 bis 10) zu wählen, dann drücken Sie MEMO zur Bestätigung. Wiederholen Sie den Vorgang, um bis zu 10 Sender pro Band zu speichern.

Wie nutze ich die RDS-Funktion?

Wenn Sie einen FM-Sender empfangen, der RDS sendet, wird der Sendername (PS) angezeigt. Drücken Sie mehrmals RDS, um nacheinander den Programmtyp (PTY), den Radiotext (RT), die Frequenz und den Sendernamen anzuzeigen.

Wie nutze ich die Sleep-Funktion?

Wenn das Radio eingeschaltet ist, drücken Sie SLEEP, um die Dauer bis zur automatischen Abschaltung zu wählen: 120, 90, 60, 45, 30, 15 oder 00 Minuten (00 deaktiviert die Funktion). Im Sleep-Modus zeigt ein Druck auf SLEEP die verbleibende Zeit an.

Was tun, wenn sich das Radio nicht einschaltet?

Überprüfen Sie zuerst die Stromversorgung: Bei Netzbetrieb stellen Sie sicher, dass das Netzkabel richtig am Gerät und an der Steckdose angeschlossen ist. Bei Batteriebetrieb prüfen Sie, ob die Batterien richtig eingelegt sind (Polarität beachten) und nicht leer sind. Wenn das Batteriesymbol erscheint, ersetzen Sie die Batterien. Wenn das Problem weiterhin besteht, setzen Sie das Gerät zurück, indem Sie es aus- und wieder einschalten (ON/OFF-Zyklus).

Wie verbessere ich den FM-Empfang?

Um den FM-Empfang zu verbessern, ziehen Sie die Teleskopantenne an der Rückseite des Geräts vollständig aus. Richten Sie sie aus, um das beste Signal zu erhalten. Für MW- und LW-Bänder drehen Sie das Gerät horizontal.

Wie nutze ich den AUX-Eingang (LINE IN)?

Schließen Sie Ihr Audiogerät (Smartphone, MP3-Player) mit einem 3,5-mm-Audiokabel (nicht im Lieferumfang) an die LINE IN-Buchse an. Schalten Sie das Gerät ein. Verwenden Sie die Bedienelemente Ihres Geräts für die Wiedergabe; der Ton wird über den Lautsprecher des Radios ausgegeben.

Welche wichtigen Sicherheitshinweise gibt es?

Gerät nicht öffnen: Keine zu reparierenden Teile im Inneren. Nicht Wasser aussetzen: Tropf- oder Spritzwasser vermeiden. Lüftungsschlitze nicht blockieren: Lassen Sie mindestens 5 cm Abstand um das Gerät. Netzkabel ziehen, um das Gerät vollständig vom Netz zu trennen. Keine offenen Flammen (Kerzen) auf dem Gerät. Schalldruck: Langes Hören bei hoher Lautstärke über Kopfhörer kann das Gehör schädigen.

Wie wechsle ich die Batterien?

Schieben Sie die Abdeckung des Batteriefachs nach außen. Legen Sie 4 Batterien 1,5 V Typ R20/UM1/D ein und beachten Sie die angegebene Polarität (+/-). Schließen Sie die Abdeckung. Mischen Sie nicht alte und neue Batterien oder verschiedene Batterietypen. Ersetzen Sie die Batterien, wenn die Lautstärke nachlässt oder der Ton verzerrt ist, oder wenn das Batteriesymbol auf dem Display erscheint.

BEDIENUNGSANLEITUNG BSD9001 BLAUPUNKT

Digitales AC-DC PLL-Allwellen-Tischradio Benutzerhandbuch

Bie lesen Sie vor Bedienung der Einheit aufmerksam die Anweisungen durch.

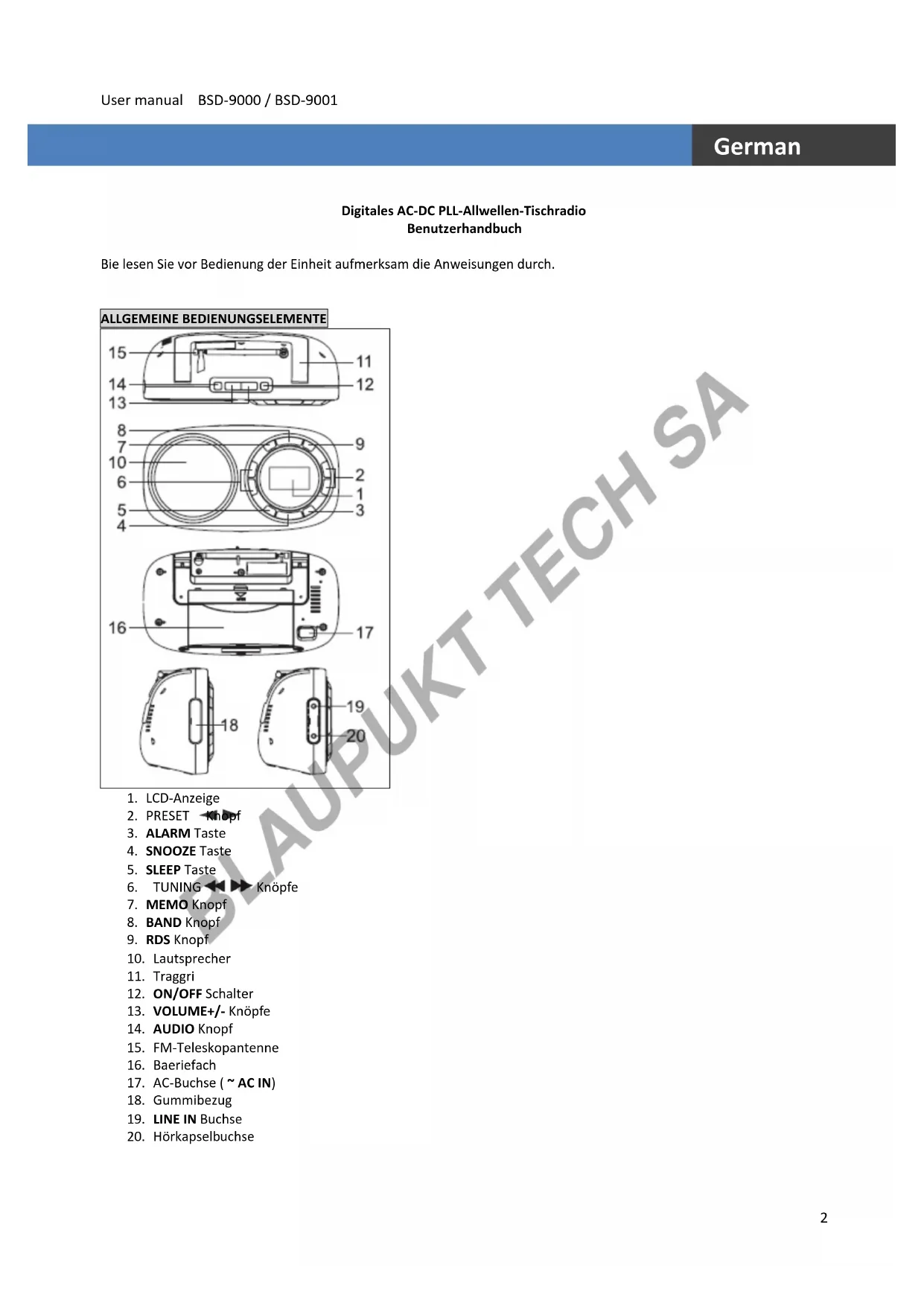

ALLGEMEINE BEDIENUNGSELEMENTE

1. LCD-Anzeige
2. PRESET Knopf
3. ALARM Taste
4. SNOOZE Taste
5. SLEEP Taste
6. TUNING Knöpfe
7. MEMO Knopf
8. BAND Knopf
9. RDS Knopf
10. Lautsprecher
11. Traggri
12. ON/OFF Schalter
13. VOLUME+/- Knöpfe
14. AUDIO Knopf
15. FM-Teleskopantenne
16. Baeriefach
17. AC-Buchse (\~ AC IN)
18. Gummibezug
19. LINE IN Buchse
20. Hörkapselbuchse

STROMVERSORGUNG

Dieses Gerät wird mit AC 230\~ 50Hz oder 4 x 1.5 V Baerien der Größe R20/UM1/"D" (nicht mitgeliefert) betrieben.

AC-Betrieb

Verbinden Sie das abnehmbare AC-Kabel (mitgeliefert) mit der AC-Buchse hinten an der Einheit. Stecken Sie das AC-Netzkabel in eine günsg liegende normale AC-Steckdose.

Vorsicht!

• Damit die Einheit mit Baerien betrieben werden kann, muss zuerst das AC-Kabel sowohl aus der Buchse der Einheit als auch aus der Steckdose gezogen werden.
• Wenn das AC-Kabel der Haupteinheit mit der Steckdose verbunden ist, schaltet die Stromquelle automasch auf AC.
• Wenn das Baeriesymbol " auf dem Display erscheint, bedeutet dies, dass die Baerien niedrig sind. Ersetzen Sie diese mit neuen Baerien.

Baerie-Betrieb

1. Entfernen Sie den Deckel des Baeriefachs, indem Sie ihn in Pfeilrichtung nach außen schieben.
2. Legen Sie 4 Baerien der Größe R20/UM1/"D" in das Fach. Achten Sie beim Einlegen darauf, dass die Polaritäten (+/-) den Kennzeichnungen innerhalb des Fachs entsprechen.
3. Bringen Sie den Deckel wieder an.

Bemerkungen zu den Baerien (nicht mitgeliefert)

• Mischen Sie die Baerietypen nicht oder legen alte Baerien mit neuen zusammen.
• Niemals die Baerien neu auaden, sie erhitzen oder auseinandernehmen.
• Die Baerie darf nicht übermäßiger Hitze ausgesetzt werden, wie z.B. Sonnenschein, Feuer oder ähnlich.
• Baerien nicht ins Feuer werfen!
• Seien Sie umweltbewusst bei der Baerieentsorgung.
• Baerien müssen ersetzt werden, wenn: Die Lautstärke nachlässt oder der Klang während des Betriebs unklar wird.
• Um Auslaufen zu vermeiden, enernen Sie die Baerien, wenn die Einheit über eine längere Zeit nicht gebraucht werden soll.
• Bie denken Sie an die Umwelt. Bevor Sie Baerien wegwerfen, kontakeren Sie Ihren Händler, der sie vielleicht für ein spezisches Recycling zurücknehmen kann.

Vorsicht!

Es besteht Explosionsgefahr, wenn die Baerie inkorrekt ersetzt wird. Ersetzen Sie Baerien nur mit dem gleichen oder einem gleichwergen Typ.

ZEITEINSTELLUNG

Nachdem die Baerien eingelegt worden sind, zeigt das Display "0:00" an.

1. Drücken Sie einmal MEMO, um zum Zeiteinstellmodus zu gelangen. Das Blinkdisplay zeigt "24H" an. Danach drücken Sie TUNING ◀◀/▶▶, um das Zeiormat 24H oder 12H zu wählen.

2. Drücken Sie zur Bestägung noch einmal MEMO, und die Stundenzahlen blinken auf.

3. Drücken Sie TUNING ◀◀/▶, um die genaue Stunde einzustellen. Drücken Sie zur Bestägung noch einmal MEMO, und die Minutenzahlen blinken auf.

4. Drücken Sie TUNING ◀◀ /▶, um die genaue Minute einzustellen und drücken Sie zur Bestägung noch einmal MEMO.

EINSTELLUNG DES WECKERS

Einstellung der Weckzeit

1. Drücken Sie ALARM im Bereitschasmodus lange genug, bis die Anzeige „ALARM“ erscheint und das Blinkdisplay die Stundenzahlen anzeigt.
2. Drücken Sie TUNING ◀◀/▶▶, um die genaue Stunde einzustellen. Danach drücken Sie zur Bestägung noch einmal ALARM, und die Minutenzahlen blinken auf.
3. Drücken Sie TUNING ◀◀ /▶▶, um die genaue Minute einzustellen und drücken Sie zur Bestägung noch einmal ALARM.

Einstellung der Weckart

1. Drücken Sie mehrmals ALARM, um die Weckart " ☑ " oder " 🎩 " zu wählen.

- Aufwachen mit Summer

Wenn die Weckzeit erreicht ist, wird 📋 angezeigt, und der Summer ertönt.

- Aufwachen mit Radio

Folgen Sie den Anweisungen unter "Radio hören", um Ihren gewünschten Radiosender zu wählen und den Lautstärkepegel einzustellen.

Wenn die Weckzeit erreicht ist, wird angezeigt, und das Radio schaltet sich ein.

Überprüfung der Weckzeit

Drücken Sie ALARM lange genug, bis eine blinkende Weckzeit angezeigt wird.

Vorübergehendes Ausschalten des Weckers

Drücken Sie SNOOZE, um den Wecker vorübergehend auszuschalten. Der Wecker schaltet sich dann wieder ein, wenn die Schlummerzeit abgelaufen ist.

Zur Beachtung: Die Schlummerzeit ist 9 Minuten.

Ausschalten des Weckers

Drücken Sie ON/OFF: Der Wecker wird ausgeschaltet und schaltet sich 24 Stunden später wieder ein.

Abschalten der Weckeinstellungen

Drücken Sie mehrmals ALARM, bis alle Weckangaben vom Display verschwunden sind.

BEI RADIO SCHLAFEN

Im SLEEP Modus schaltet sich das Radio automasch nach einer festgelegten Zeit aus.

Drücken Sie SLEEP im Radio ON Modus, um zwischen 120-90-60-45-30-15-00 die gewünschte Zeit vor dem Ausschalten auszuwählen.

* Wenn Sie "00" wählen, ist die SLEEP Funkon im OFF Modus, und die SLEEP Anzeige verschwindet vom Display. Drücken Sie SLEEP im SLEEP Modus, um die verbleibende Schlafzeit zu sehen.

KLANG-VOREINSTELLUNGEN

Drücken Sie beim Radiohören mehrmals den AUDIO Knopf, um die gewünschte Klang-Voreinstellung zu wählen: VOICE, MUSIC oder NORMAL.

BENUTZUNG DES RADIOS

Radio hören

• Drücken Sie ON/OFF.
• Drücken Sie BAND, um das Frequenzband FM/MW/SW/LW zu wählen.
• Drücken Sie ◀◀ oder ▶▶, um Ihren gewünschten Radiosender einzustellen.
• Regulieren Sie den Lautstärkepegel mit den VOLUME +/- Knöpfen.
• Drücken Sie ON/OFF, um das Radio auszuschalten.

Zur Verbesserung der Radioempfangsleistung:

FM/SW: Ziehen Sie die Teleskopantenne aus.

MW/LW: Zur Erreichung eines opmalen Empfangs drehen Sie die Einheit horizontal.

Voreingestellte Sender speichern

1. Gehen Sie zu einem Sender, der als voreingestellter Radiosender gespeichert werden soll (siehe „Radio hören“).
2. Drücken Sie einmal MEMO, und Sie sehen „M“ und ein blinkendes „01“ auf dem Display.
3. Drücken Sie PRESET ◀ / ▶, um eine voreingestellte Nummer zu wählen.
4. Drücken Sie MEMO, um den Sender als die gewählte voreingestellte Nummer zu speichern.
5. Wiederholen Sie die obigen Schrie, um bis zu maximal 10 Sender pro Frequenzband voreinzustellen.

Voreingestellte Sender wählen

1. Sie müssen sich im PRESET Modus benden.
2. Drücken Sie PRESET ◀ / ▶, um eine voreingestellte Nummer zu wählen.

RDS FUNKTION

Wenn ein FM-Sender mit RDS erreicht ist, wird der Name des Senders (PS) angezeigt. Drücken Sie mehrmals den RDS Knopf, bis der Programmtyp (PTY), der Radiotext (RT), die Frequenz und der Name des Senders (PS) angezeigt werden.

ZUSATZFUNKTION

• Verbinden Sie ein Tongerät mit der LINE IN Buchse unter Verwendung eines Tonkabels (nicht mitgeliefert).
  • Schalten Sie das Gerät ein.
• Benutzen Sie direkt die Bedienungselemente des Geräts.

Produkthinweis

Stromverbrauch: 5 W

Frequenzbereich:

FM 87.5-108.0 MHz

MW 530-1600 KHz

LW 150-280 kHz

SW 5.80-10.0 MHz

RADIO HÖREN MIT HÖRKAPSELN

Stecken Sie die Hörkapseln (nicht mitgeliefert) in die Hörkapselbuchse der Einheit.

Ständige Benutzung von Hörkapseln bei hoher Lautstärke kann das Hörvermögen des Benutzers schädigen.

SICHERHEITSINFORMATIONEN

VORSICHT: Enernen Sie nicht die Abdeckung (oder die Hinterseite), um die Gefahr eines

elektrischen Schlags zu vermeiden. Innerhalb der Einheit gibt es keine Teile, die vom Benutzer gewartet werden müssten. Wenden Sie sich für die Instandhaltung an kompetentes Personal.

Das Symbol mit dem Blitz und Pfeilspitze in dem Dreieck ist ein Warnzeichen, das den Benutzer auf eine

"gefährliche Stromspannung" innerhalb der Einheit aufmerksam macht.

Das Ausrufezeichen in dem Dreieck ist ein Warnzeichen, das den Benutzer auf wichge Anweisungen aufmerksam macht, die dem Produkt beiliegen.

WICHTIG!

• Die Lüung darf nicht behindert werden durch Gegenstände wie Zeitungen, Tischtücher, Vorhänge usw., wenn diese die Lüungsönungen bedecken.
• Es dürfen keine Flammenquellen wie z.B. brennende Kerzen auf den Apparat gestellt werden.
• Die Verwendung des Apparats ist für gemäßigte Klimazonen vorgesehen.
• Der Apparat darf nicht tropfender oder spritzender Flüssigkeit ausgesetzt sein.
• Achten Sie auf einen Abstand von mindestens 5 cm im Umkreis des Apparats, um genügend Lüung sicherzustellen.
• Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände wie z.B. Vasen auf das Gerät.
• Das Leistungsschild bendet sich auf der hinteren Seite der Einheit.
• Übermäßiger Lärmdruck von Hörkapseln oder Kopörern kann zu Gehörschädigungen führen.
• Der Netzstecker wird als Abschaltgerät benutzt und muss immer funkonsbereit bleiben. Zum völligen Abschalten der Eingangsversorgung muss der Netzstecker des Apparats vollständig vom Stromnetz enernt werden. Während des Gebrauchszwecks darf der Netzstecker nicht versperrt oder sonst leicht zugänglich sein.
• Unter dem Einfluss von schnellen elektrischen Einschwingvorgängen oder/und elektrostaschen Vorgängen kann das Produkt Schaden erleiden, so dass der Benutzer dann den Strom rücksetzen muss.

Wenn Sie irgendwann einmal in der Zukunft dieses Produkt entsorgen müssen, beachten Sie bie, dass elektrische Iprodukte nicht zusammen mit Haushaltsmüll entsorgt werden dürfen. Bie rezyklieren Sie in den bestehenden ertungsbetrieben. Fragen Sie Ihre Behörde vor Ort oder Ihren Händler nach Recycling-Möglichkeiten. (Richtlinie für ntsorgung von elektrischen und elektronischen Geräteabfällen)

Bemerkung: Gestaltung und Ausführung bleiben Änderungen vorbehalten.

© 2011 Alle Rechte vorbehalten durch . Dieses Material darf lediglich zum persönlichen Gebrauch nachgebildet, kopiert oder verteilt werden.

CE
