Тип продукта	Настольное многодиапазонное цифровое радио
Бренд	Blaupunkt
Модель	BSD9001
Питание	Сеть 230 В переменного тока 50 Гц или 4 батарейки 1,5 В тип R20/UM1/D (не входят в комплект)
Дисплей	ЖК-экран
Диапазоны частот	FM 87,5-108 МГц, MW 530-1600 кГц, LW 150-280 кГц, SW 5,80-10,0 МГц
Функция RDS	Да (отображение названия станции, типа программы, радиотекста)
Память станций	До 10 станций на диапазон
Будильник	Пробуждение по зуммеру или радио, с повтором (откладывание 9 мин)
Таймер сна	Регулируется от 15 до 120 минут
Звуковые режимы	Речь, Музыка, Нормальный
Вспомогательный вход	Разъем LINE IN (3,5 мм)
Выход для наушников	Разъем для наушников 3,5 мм
Антенна	Телескопическая для FM/SW
Динамик	Встроенный
Ручка для переноски	Да
Безопасность	Важные инструкции по безопасности (не подвергать воздействию воды, не открывать и т.д.)
Уход	Протирать сухой тканью, не использовать жидкие чистящие средства
Батарейки	Заменяйте при снижении громкости или искажении звука; индикатор низкого заряда батарей
В комплекте	Отсоединяемый кабель питания

Часто задаваемые вопросы - BSD9001 BLAUPUNKT

Как настроить время на Blaupunkt BSD9001?

После установки батареек на дисплее отображается 0:00. Нажмите один раз MEMO для входа в режим настройки. 24 HOUR мигает: используйте ◀ или ▶ для выбора формата 24 или 12 часов. Нажмите MEMO для подтверждения, часы мигают. Настройте с помощью ◀ или ▶, затем подтвердите MEMO. Минуты мигают: настройте и подтвердите аналогично.

Как настроить будильник?

В режиме ожидания нажмите и удерживайте ALARM, пока не отобразится ALARM и часы не начнут мигать. Используйте ◀◀ или ▶▶ для настройки часов, нажмите ALARM для подтверждения. Настройте минуты аналогично. Затем несколько раз нажмите ALARM для выбора режима пробуждения: зуммер () или радио ().

Как запомнить радиостанцию?

Выберите нужную станцию. Нажмите один раз MEMO: отобразится M и 01 будет мигать. Используйте ◀ или ▶ для выбора номера памяти (от 1 до 10), затем нажмите MEMO для подтверждения. Повторите для запоминания до 10 станций на диапазон.

Как использовать функцию RDS?

Когда вы принимаете FM-станцию, передающую в RDS, отображается название станции (PS). Нажимайте RDS несколько раз для последовательного отображения типа программы (PTY), радиотекста (RT), частоты и названия станции.

Как использовать функцию сна (sleep)?

Когда радио включено, нажмите SLEEP для выбора времени до автоматического выключения: 120, 90, 60, 45, 30, 15 или 00 минут (00 отключает функцию). В режиме сна нажатие SLEEP показывает оставшееся время.

Что делать, если радио не включается?

Сначала проверьте питание: если используете сеть, убедитесь, что шнур правильно подключен к устройству и розетке. Если используете батарейки, проверьте правильность их установки (соблюдение полярности) и отсутствие разрядки. Если отображается значок батареи, замените батарейки. Если проблема не устранена, перезагрузите устройство, выключив и снова включив его (цикл ВКЛ/ВЫКЛ).

Как улучшить прием FM?

Для улучшения приема FM полностью выдвиньте телескопическую антенну, расположенную на задней панели устройства. Ориентируйте ее для получения наилучшего сигнала. Для диапазонов MW и LW поворачивайте устройство горизонтально.

Как использовать вспомогательный вход (LINE IN)?

Подключите ваше аудиоустройство (смартфон, MP3-плеер) к разъему LINE IN с помощью аудиокабеля 3,5 мм (не входит в комплект). Включите устройство. Используйте элементы управления вашего устройства для воспроизведения; звук будет воспроизводиться через динамик радио.

Какие важные меры предосторожности?

Не открывайте устройство: внутри нет деталей, подлежащих ремонту. Не подвергайте воздействию воды: избегайте капель или брызг. Не закрывайте вентиляционные отверстия: оставьте пространство не менее 5 см вокруг устройства. Отключайте кабель питания для полного отключения устройства от сети. Не размещайте открытое пламя (свечи) на устройстве. Звуковое давление: длительное прослушивание на высокой громкости через наушники может повредить слух.

Как заменить батарейки?

Сдвиньте крышку отсека для батареек в сторону. Вставьте 4 батарейки 1,5 В типа R20/UM1/D, соблюдая полярность (+/-) указанную. Закройте крышку. Не смешивайте старые и новые батарейки, а также различные типы батареек. Заменяйте батарейки при снижении громкости или искажении звука, или когда на экране появляется индикатор батареи.

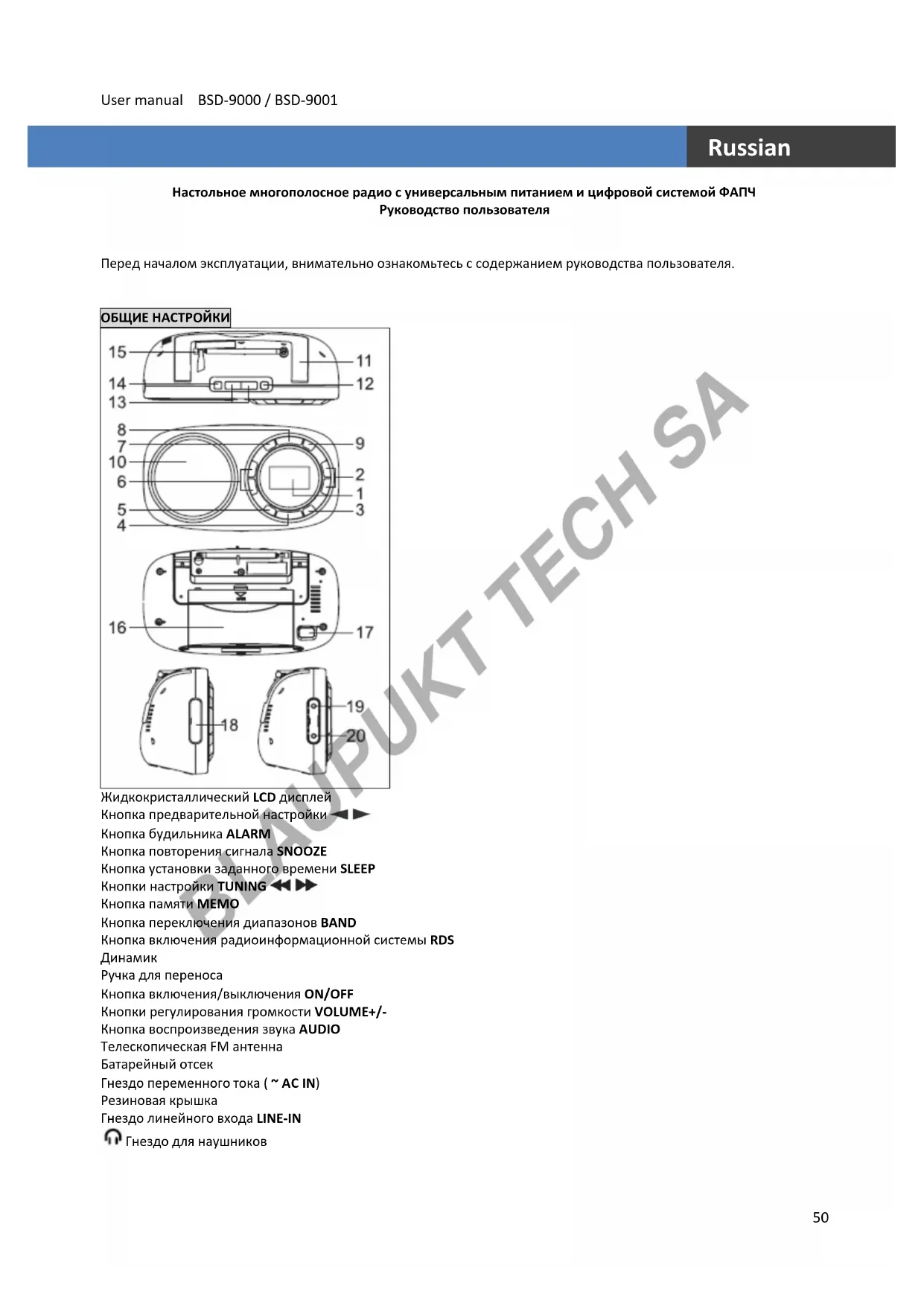

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BSD9001 BLAUPUNKT

Настольное многополосное радио с универсальным питанием и цифровой системой ФАПЧ Руководство пользователя

Перед началом эксплуатации, внимательно ознакомьтесь с содержанием руководства пользователя.

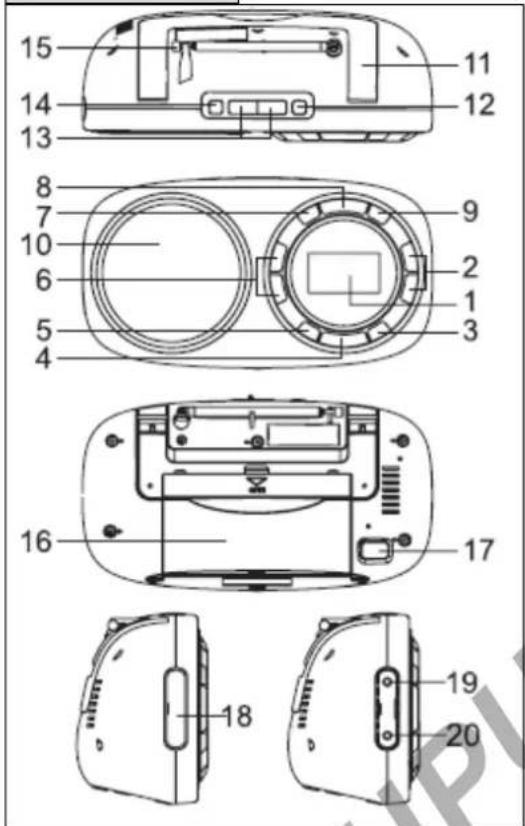

ОБЩИЕ НАСТРОЙКИ

Жидкокристаллический LCD дисплей
Кнопка предварительной настройки
Кнопка будильника ALARM
Кнопка повторения сигнала SNOOZE
Кнопка установки заданного времени SLEEP
Кнопки настройки TUNING
Кнопка памяти MEMO
Кнопка переключения диапазонов BAND
Кнопка включения радиоинформационной системы RDS
Динамик
Ручка для переноса
Кнопка включения/выключения ON/OFF
Кнопки регулирования громкости VOLUME+/-
Кнопка воспроизведения звука AUDIO
Телескопическая FM антенна
Батарейный отсек
Гнездо переменного тока ( \~ AC IN)
Резиновая крышка
Гнездо линейного входа LINE-IN
Гнездо для наушников

ЭЛЕКТРОПИТАНИЕ

Настоящий аппарат работает при напряжении переменного тока АС 230\~50 Гц или на 4 батарейках x 1.5 В R20/UM1/"D" (не входят в комплект).

Напряжение переменного тока

Подключите разъемный шнур питания переменного тока (входит в комплект) в гнездо переменного тока на обратной стороне аппарата. Вставьте шнур питания переменного тока в удобную стандартную сетевую розетку переменного тока.

Напряжение постоянного тока

1. Снимите крышку батарейного отсека
2. Вставьте 4 батарейках x 1.5 В R20/UM1/"D" в отсек. Убедитесь, что их полярные значения (+/-) соответствуют полярным значениям внутри отсека.
3. Поставьте крышку на место.

Примечание:

-Для использования батарей шнур питания должен быть отключен как из гнезда устройства, так и от розетки электропитания.
- Когда шнур переменного тока подключен к сетевой розетке и гнезду переменного тока аппарата, источник питания автоматически устанавливается на напряжение переменного тока.
- Появление значка батарейки “☐” на дисплее указывает на то, что уровень заряда низкий. Следует заменить батарейки на новые.

Инструкция по использованию батареек (не входят в комплект)

- Не смешивайте различные типы батареек, не устанавливайте старые батарейки вместе с новыми.

·Никогда не перезаряжайте батарейки, не нагревайте или не разбирайте их.

·Держите батарейки вдали от источников нагревания, таких как солнце, огонь или прочих.

- Не бросайте батарейки в огонь!

- После использования батареек, выбрасывайте их, не загрязняя окружающую среду.

- Батарейки следует заменить, когда снижается уровень громкости либо, если во время пользования искажается звук.

- Если аппарат не будет использоваться в течение длительного периода времени, во избежание утечки, батарейки необходимо вынуть,

-Берегите окружающую среду. Прежде чем выбросить батарейки, проконсультируйтесь со своим дистрибьютором батареек, возможно, он примет их назад для использования в качестве вторичного сырья.

ВНИМАНИЕ:

В случае неправильной установки батарейки могут взорваться. Заменяйте батарейки только тем же, либо равноценным типом.

НАСТРОЙКА ВРЕМЕНИ

После того как батарейки установлены, на дисплее появится "0:00".

1. Нажмите кнопку MEMO для того, чтобы войти в режим настройки времени. На дисплее появится мигающая надпись "24 HOUR". Затем нажмите TUNING ◀◀▶▶ для того, чтобы выбрать формат времени 24 ч или 12 ч.
2. Нажмите кнопку MEMO снова для подтверждения, при этом замигают цифры, обозначающие количество часов.
3. Нажмите кнопку TUNING ◀◀▶▶ для того, чтобы установить значение часов. Нажмите кнопку MEMO для подтверждения, при этом замигают цифры, обозначающие количество минут.
4. Нажмите кнопку TUNING ◀◀▶▶ для того, чтобы установить значение минут, и нажмите снова кнопку MEMO для подтверждения.

НАСТРОЙКА БУДИЛЬНИКА

Установите время будильника

В режиме ожидания нажмите и удерживайте кнопку ALARM, пока на дисплее не появится индикатор "ALARM" и не замигают цифры, обозначающие количество часов.

1. Нажмите кнопку TUNING ◀◀▶▶ для того, чтобы настроить значение часов. После этого нажмите кнопку ALARM, чтобы подтвердить. Цифры, обозначающие минуты, при этом, замигают.
2. Нажмите кнопку TUNING ◀◀▶▶ для того, чтобы настроить значение минут и нажмите кнопку ALARM для того, чтобы подтвердить.

Настройте источник пробуждения

1. Несколько раз нажмите кнопку ALARM для того, чтобы выбрать источник пробуждения из “ ℎ ” и “♪”.

• Гудки

Появляется значок 📄, и при наступлении времени будильника, звучит звук гудков.

• Звук радио

Выполняйте процедуры, указанные в разделе "Прослушивание радио" для того, чтобы выбрать желаемую радиостанцию и настроить уровень звука будильника.

Появляется значок ♪ и звук радио появится после того как наступит время будильника.

Проверка времени будильника

Нажмите и удерживайте кнопку ALARM, пока не появится мигающее время будильника.

Отключение будильника на некоторое время

Нажмите кнопку SNOOZE для того, чтобы на время отключить будильник. Будильник вновь зазвонит, когда временный период закончится.

Примечание: временный период повтора сигнала длится 9 минут.

Выключение будильника

Нажмите кнопку ON/OFF: Звонок будильника остановится и прозвучит только 24 часа спустя.

Отменить установку будильника

Несколько раз нажмите кнопку ALARM, пока все индикаторы будильника не исчезнут с дисплея.

РЕЖИМ SLEEP

В режиме сна, радио автоматически отключается после заданного времени.

В режиме радио ON нажмите кнопку SLEEP для того, чтобы выбрать желаемое время отключения из 120-90-60-45-30-15-00.

* При выборе "00" функция отключения переходит в состояние OFF, индикатор SLEEP исчезает с дисплея.

В режиме SLEEP, нажмите кнопку SLEEP для считывания оставшегося времени до выключения.

НАСТРОЙКИ ЗВУКА

Слушая радио, несколько раз нажмите кнопку AUDIO для того, чтобы выбрать различные настройки звука: тональность VOICE, прослушивания музыки MUSIC или нормальный режим NORMAL

ИСПОЛЬЗОВАНИЕ РАДИО

Прослушивание радио

• Нажмите кнопку ON/OFF.
- Выберите полосу частот из FM/MW/SW/LW, нажав кнопку BAND.
- Выберите требуемую радиостанцию с помощью кнопок ◀◀ и ▶▶.
- Настройте звук с помощью кнопок VOLUME +/-

- Для того, чтобы выключить радио нажмите кнопку ON/OFF.

Для того, чтобы улучшить прием:

FM/ SW: Выдвиньте телескопическую антенну.

MW/LW: Поворачивайте аппарат горизонтально для оптимального приема.

Сохранение настроек радиостанций

1. Найдите радиостанцию, настройки которой необходимо сохранить (см. раздел "Слушать радио").
2. Нажмите кнопку MEMO, после чего на дисплее появится знак "М" и замигает "1".
3. Нажмите Preset ◀ / ▶ для того, чтобы выбрать номер сохраненной станции.
4. Нажмите кнопку MEMO для сохранения настроек радиостанции под определенным номером.
5. Повторите вышеуказанные шаги для того, чтобы сохранить настройки максимум 10 станций для каждого диапазона соответственно.

Выбор номера настроек сохраненной радиостанции

Нажмите кнопку Preset ◀/▶ для того, чтобы выбрать сохраненный номер.

Функция RDS

При приеме станции FM с функцией RDS на экране появляется название станции (PS). Несколько раз нажмите кнопку RDS для того, чтобы появился код идентификации программы (PTY), радио текст (RT), частота и название станции (PS).

ФУНКЦИЯ ВСПОМОГАТЕЛЬНОГО ИСТОЧНИКА

• Подсоедините аудиоустройство к гнезду LINE-IN с использованием аудио кабеля (не входит в комплект).
  • Включите устройство.
• Используйте элементы управления устройства напрямую.

ИНФОРМАЦИЯ О ТОВАРЕ

Потребляемая мощность: 5 Вт

Диапазон частот:

FM (УКВ) 87.5-108.0 мГц

MW (CB)530-1600 кГц

LW (ДВ)150-280 кГц

SW (KB)5.80-10.0 мГц

ИСПОЛЬЗОВАНИЕ НАУШНИКОВ

Подсоедините наушники (не входят в комплект) к гнезду для наушников на аппарате.

Постоянное использование наушников с высоким уровнем громкости может повредить слух.

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

ОСТОРОЖНО: Для уменьшения риска поражения электрическим разрядом, не снимайте

заднюю крышку. Внутри аппарата нет запчастей, которые могут обслуживаться пользователем. По всем вопросам обслуживанию обращайтесь в сервисные центры.

Значок в виде молнии в треугольнике предупреждает об «опасном напряжении» внутри корпуса аппарата.

Значок в виде восклицательного знака внутри треугольника предупреждает о важных инструкциях по ованию изделием.

ВАЖНО!

• Вентиляция внутри корпуса не должна затрудняться путем накрытия вентиляционных отверстий такими предметами как газеты, скатерти, занавески и т.д.
• Не разрешается ставить на аппарат открытие источники пламени, такие как зажженные свечи.
• Аппарат предназначен для использования в умеренном климате.
• Избегайте попадания воды в аппарат.
• Обеспечьте свободное пространство на расстоянии 5 см вокруг аппарата для достаточной вентиляции.
• Не ставьте на аппарат предметы наполненные жидкостями, такие как вазы.
• Паспортная табличка аппарата находится на задней крышке корпуса.
• Чрезмерный уровень звука из наушников может привести к потере слуха.
• Сетевой штепсель используется в качестве устройства отсоединения, и может понадобиться в любой момент. Для того, чтобы полностью отсоединить аппарат от источника питания, сетевой штепсель аппарата должен быть вынут из сетевой розетки полностью. Нельзя преграждать доступ к сетевой вилке, и она должна быть доступной в любой момент для целевого использования.
• Кратковременная неустойчивость в электропитании и/или электростатические явления могут вызвать перебои в работе и потребовать выкл./вкл питание заново.

В случае, если вам понадобится выбросить аппарат имейте в виду, что электрические изделия не могут асываться вместе с остальным мусором. Пожалуйста, узнайте, у местных органов власти, либо в магазине, где ятся соответствующие центры переработки (Директива по повторной переработке электронного и рического оборудования)

Примечание: Дизайн и характеристики продукта могут изменяться без предупреждения.

© 2011 Все права защищены от Blaupunkt. Этот материал может быть воспроизведен, копирован или распространен только в целях личного пользования

CE

Настолен многоканален AC/DC дигитален PLL радиоприемник

Този радиоприемник работи на AC 230\~50Hz или с 4 x 1.5 V батерии R20/UM1/ с размер "D" (не са включени в комплекта).

УКАЗАНИЕ ЗА БАТЕРИИТЕ (не са включени в комплекта)

Настройка на алармен час

ИЗПОЛЗВАНЕ НА РАДИОТО

Слушане на радио

• Натиснете бутона ON/OFF
- Изберете честота FM/MW/SW/LW като натиснете бутон BAND
- Изберете желаната радио станция с бутони ◀◀ и ▶▶
- Настройте звука с копче VOLUME +/-
- За да изключите радиото натиснете бутона ON/OFF

ФУНЦИЯ ЗА ПЕРИФЕРНИ УСТРОЙСТВА

ИЗПОЛЗВАНЕ НА СЛУШАЛКИ

ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ
