KÄYTTÖOHJE GP-100 MSW

Tämä käyttoopas on käännetty konekäantäjan avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttoopas on englanninkielen versio. Käännöksessä mahdolliseti esintyvä ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytantöönpanon osalta. Jos jokin käyttoohjeen sisältmien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttoohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametri kuvaus	Parametri arvo
Tuotteen nimi	Bensiini vesipumppu
Malli	MSW-GP-100	MSW-GP-110
Mitat [leveys x syvyys x korkeus; mm]	500 x 400 x 400 560	x 450 x 430
Paino [kg]	22	23
Vesiliitännän halkaisija - tulo/pointo [mm]	50 / 50 80 / 80
Moottorin suurin nopeus [rpm]	3600
Suurin kapasiteetti [m³/h tai l/h]	25 / 25000 60 / 60	000
Maksimaalinen nosto korkeus [m]	25 28
Maksimaalinen imukorkeus [m]	8
Moottorityppi	1-sylinterinen 4-tahti bensiini, OHV, ilmajäähdytteinen, puristussuhde 8,5:1, rekyllikäynnistin, Euro 5
Moottorin iskutilavuus [cm³]	210
Moottorin suurin teho [kW/KM]	5.2/7 3600 rpm
Suurin väantömomentti [Nm]	14 2500 rpm
Poltoainetyppi	Lyijytön bensiini min 95 oktaani (RON)
Poltoainesäliön tilavuus [L]	3,6
Moottoriöljyärkestelmän tilavuus [L]	0,6 l
Poltoaineen kulutus [l/h]	~2.42
Öljyn typpi	4-tahtisille bensiinimoottoreille SAE 10W30-40 tai 15W30-40* puhdistusaineilla
	* Vakiokäytölämpötilaolosuheet. Erittäin kylmissä olosuheissa alle -20 ° CSuositellaan SAE 10W30 puhdistusaineilla
Sytytystulpan typpi / elektrodiväli [mm]	F6RTC (tai vastaava) / 0,7-0,8
Äänenpainetaso L pA / Mittausepäävarmuus K=[dB(A)].	88,5
Äänen tehotaso L wA / mittausepäävarmuus K=[dB(A)]	109

1. Yleiskuvaus

Käytöohje on suunniteltu auttamaan laitteen turvallisessa ja tarkoituksenmukaisessa käytössä. Tuote on suunniteltu ja valmistetty tiukkojen teknisten ohjeiden mukaisesti käyttaen uusinta teklogiaa ja komponentteja. Lisäksi se vastaa tiukimpia laatuvaatimucksia.

ÄLÄ KÄYTÄ LAITETTA, ELLET OLE LUKENUT JA SISÄISTÄNYT NÄITA KÄYTTÖOHJEITA PERUSTEELLISESTI.

Laitteen käyttoian pidentämiseksi ja virheettöman toiminnan varmistamiseksi käytä laitetta tämän käyttoohjeen mukaisesti ja suorita tarvittavat huoltotoimenpiteet saannollisesti. Näden käyttoohjeiden sisälätmät tekniset tiedot ja spesifikaatiot ovat ajan tasalla. Valmistaja pidattä oikeuden tehdä nihin laadun parantamiseen liittyvä muutoksia. Laite on suunniteltu siten, etta melupäastöriskit ovat mahdollisimman pienet ottuen huomioon tekniikan kehitys ja melun vähentämismahdollisuudet.

Merkkien selitys

C E

Tuote tayttäa asiaankuuluvat turvallisuusstandardit.

	Lue ohjeet ennen käytöä.
	Tuote on kierrätettävä.
	VAROITUS!, HUOMAUTUS! tai MUISTUTUS! Kyseisen tilanteeseen sopiva. (yleinen varoitusmerkki)
	Käytä kuulosuojaimia. Kovalle melulle altistuminen voi johtaa kuulon heikkenemiseen.
	Käytä suojalaseja.
	Käytä suojakäsineitä
	Käytä jalkasuojia.
	HUOMIO! Kovan änen vaara!
	HUOMIO! Tulipalovaara – syttyvät materiaaalit!
	VAROITUS! Myrkyllisä aineita, myrkytysvaara!
	HUOMIO! Kuuma pinta, palovammavaara!
	Tupakointi kielletty laitteen laheisyydessä. Laite sisälätä syttyviä aineita.
	Käytä vainavoimissa, hyvin ilmastoiduissa tiloissa.

HUOM! Tämän käytöohjeen piirustukset ovat vain havainnollistavia, ja ne voivat joiltakin osin poiketa todellisesta tuotteesta.

2. Kayttoturvallisuus

HUOMIO! Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Varoitusten noudattamatta jattaminen voi johtaa vakaviin vammoihin tai kuolemaan.

Termi "yksikkö" tai "tuote" varoituksissa ja ohjeiden kuvaufsessa viittaa: Bensiini vesipumppu

2.1. Turvallisus työpaikalla

a) Pida tyopaikalla järjestys ja hyvä valaistus. Epäjärjestys tai huono valaistus voivat johtaa onnettomuuksiin. Toimi ennakoivasti, katso mitä olet tekemässä ja käytä tervettä järkeä laitteen käytön aikana.
b) Älä kaytä laitetta rajahdysvaarallisissa tiloissa, joissa on esimerkiki helposti sytyviä nesteitä, kaasuja tai polyä. Laite tuottaa kipinoitä, jotka voivat sytyttäa polyn tai hóryt.
c) Jos laitteen toiminnassa ilmenee vaurioita tai epasaannollisyyksiä, sommuta se valittomasti ja ilmoita siitta valtuutetulle henkilolle.
d) Tuotteen saa korjata vain valmistajan huoltopalvelu. Omatoimisia korjauksia ei saa tehdä!
e) Jos tulipalo sytty, sommuta se tauhe- tai hiilidioksidisammuttimella (CO2) (joka on tarkoitettu kaytettavaki jannitteisten sahkolaitteiden sommuttamiseen).
f) Lapset tai asiattomat henkilott eivat saa olla työalueella. (Huomioimattomuus voi johtaa yksikön hallinnan menettämseen.)
g) Käytä laitetta tilassa, jossa on hyvä ilmanvaihto.
h) Tarkasta sānnöllisesti turvallisuutta koskevien tarrojen kunto. Jos tarrat eivät ole luettavissa, ne on vaihdettava.
i) Säilytä käyttoohje myöhempää käyttoa varten. Jos tuote luovutetaan kolmansille osapuolille, myös käyttoohje on luovutettava tuotteen mukana.
j) Pakkauksen osat ja pienet asennusosat pitää sailyttä lasten ulottumattomissa.
k) Pidä laite poissa lasten ja elänten ulottuvilta.
I) Kun käytät tatä laitetta yhdessä muiden laitteiden kanssa, sinun pitäa noudattaa myös muita käyttoohjeita.

Huomaa! Lapsed ja sivulliset henkilot on suojattava laitteen kayton aikana.

2.2. Henkilökohtainen turvallisuus

a) Laitetta ei saa käyttaa vasyneena, sairaana, alkoholin, huumeiden tai laakkeiden vaikutuksen alaisena, jotka rajoittavat merkittävasti kykyä käyttaa tuotetta.
b) Konetta voivat käyttaa fysisesti hyväkuntoiset, sen käyttoön kykenevat ja asianmukaisesti koulutetut henkilöt, jotka ovat lukeneet tämän käyttoohjeen ja jotka ovat saaneet työterveys ja työturvallisuuskoulutuksen.
c) Konetta ei ole tarkoitetti henkildiden (mukaan lukien lapset) käytettväksi, joilla on alentuneet psyykkiset, sensoriset ja henkiset toiminnot tai joilla e ole riittävää kokemusta ja/tai tietao, jos he eivät ole heidän turvallisuudestaan vastaavan henkilön valvonnassa tai he eivät ole saaneet ohjeita, kuinka konetta on käytettävää.
d) Ole varovainen ja käytä tervettä harkintaa koneen käytön aikana. Hetkellinen epätarkkaavaisuus voi johtaa vakaviin vammoin.
e) Käytä koneen käytön edellyttämiä henkilönsuojaimia, jotka on märitetly symbolien selityksen kohdassa 1.

Asianmukaisten, sertifioitujen henkilönnsuojainten käytto vähentäa loukkaantumisriskia.

f) Estä tahaton käynnistäminen varmistamalla, etta kytkin on.POIS paalta-asennossa ennen kuin liität laitteen virtalähteseen.
g) Laita kaikki säätötyökalut tai avaimet.POIS ennen laitteen pälle kytkentä. Laitteen pyorivän osaan jatety tyokalu tai avain voi aiheuttaa loukkaantumisen.
h) Laite ei ole leikkikalu. Lapsia on valvottava, jotteivat he leikkisi laitteen kanssa.
i) Älä laita käsiä ja esineitä käynnissä olevan laitteen sisään!

2.3. Laitteen turvallinen käytto

a) Älä ylikuormita tuotetta. Käytä tähän sovellukseen sopivia työkaluja. Oikein valittu laite toimii paremmin ja turvallisemmin siinä käytössä, johon se on suunniteltu.

b) Älä käytä laitetta, jos ON/OFF-kytkin ei toimi kunnolla (ei kytke paälle eikä pois paälta). Laitteita, joita ei voida ohjata kytkimellä, ovat vaarallisia. Niitä ei saa käytää ja ne pitäk korjata.
c) Irrota pistoke pistorasiasta ennen kuin teet mita'an saatjä, vaihdat varusteita tai asetat tyokaluja. Tämä ehkaisytoimenpide vahentaa tahattoman käynistämisen riskä.
d) Pidä laite hyvässä teknisessä kunnossa. Tarkista ennen jokaista käyttoä, ettei laitteessa ole yleisiä tai liikkuvien osien vaurioita (osien halkeamat tai kaikki muut tekijät, joilla voi olla vaikutus laitteen turvalliseen toimintaan). Jos laite on vaurioitunut, anna laite korjattavaksi ennen käyttoä.
e) Laite on pidettäva poissa lasten ulottuvilta.
f) Tuotteen korjauksen ja huollon saa suorittaa vain pateva henkilö kayttäen ainoastaan alkuperäisvaraosia. Se varmistaa turvallisen kayton.
g) Tehtaalla asennettuja suojia tai ruuveja ei saa irrottaa, jotta laitteen toimivuus suunnitellulla tavalla on varmistetty.
h) Laitetta kuljetettaessa ja siirrettäessä varastointipaikasta käyttopaikkaan on otettava huomioon laitteiden käyttomaassa voimassa olevat käsin kuljetuksen työterveys- ja työturvallisuusmaäräykset.
i) Välttëtãvã tilanteita, joissa laite pysahtyy suuren kuormituksen vaikutuksesta käytön aikana. Se voi aiheuttaa käyttoosien ylikuumenemisen ja vahingoittaa sen seurauksena laitetta.
j) Älä siirrä, siirra tai käännä konetta kayton aikana.
k) Paalle kytketty laitetta ei saa jattaa ilman valvontaa.
I) Laite on puhdistettava sännöllisesti, jottei epapuhtauksia päästetä kerrostumaan pysvästi.
m) Ilmoitettu tärinäpäästöarvo on mitattu standardimittausmenetelmälla. Tärinäpääston arvo voi muuttua, kun laitetta käytetaan erilaisissa ympäristöolosuheissa.
n) Varmista ennen jokaista käytökertaa, etta suutin on asennettu oikein koneeseen ja että letku on kunnolla kiinnitetty ja ehjä.
o) Ilman sisäänmeno- ja ulostuloaukkoa ei saa peittä.
p) Laite ei ole leikkikalu. Lapset eivat saa puhdistaa ja huoltaa laitetta ilman aikuisen valvontaa.
q) Älä käynistä tyhjä yksikköä.
r) Laitteen rakenteeseen puuttuminen sen parametrien tai rakenteen muuttamiseksi on kielletty.
s) Pidä tuote etäällä syttymis- ja lammönlähteista.
t) Ää ylikuormita tuotetta.
u) Laitteen ilmanvaihtoaukkoja ei saa peittä!
v) Pumpun käytö suolaisen veden, syövyttävien aineiden, syttyvien{nesteiden jne. pumppaamiseen on kielletty.

w) Lisää öljyä oikealle tasolle ennen koneen käynnistämista. Jos öljytaso on liian alhainen, moottori ei käynisty tai voi sammua. Jos moottoria käytetän liian alhaisella moottoriölytasolla, se voi epäonnistua.
x) Ilmoita koneen käyttoöljyvuodoista asianmukaisille viranomaisille tai noudata käyttoalueesi lakisäteisiä vaatimuksia.
y) Vaara! Terveysvaara ja polttomoottorin rajahdysvaara.
z) Moottorin pakokaasut sisälävat myrkyllista hiilimonoksidia. Hiilimonoksidia sisälävään ympäristöön jaäminen voi johtaa tajuttomuuteen tai jopa kuolemaan. Älä käytä moottoria suljetussa tilassa.
aa) Pidä moottori poissa kuumuudesta, kipinoistä ja liekeistä. Älä tupakoi koneen lahellä!
bb) Bensiini on syttyvää ja räjähtävää. Pysäytä moottori ja anna sen jäahtyä ennen tankkausta.
cc) Huomio! Väärä poltoaine voi vahingoittaa moottoria.

HUOMIO! Huolimatta laitteen turvallisesta rakenteesta, suojaominaisuksista ja käytäjäa suojaavien lisäelementtien käytösta, laiteen käyttoön sisälty silti aina pieni onnettomus- tai loukkaantumisriski. Pysy valppana ja käytä tervettä järkea laitetta käyttaessäsi.

3. Yleiset käyttoohjeet

Laite on suunniteltu veden pumppaamiseen.

Käytträjällä on vastuu kaikista vahingoista, jotka aiheutuvat käytötarkoituksen vastaisesta käytösta.

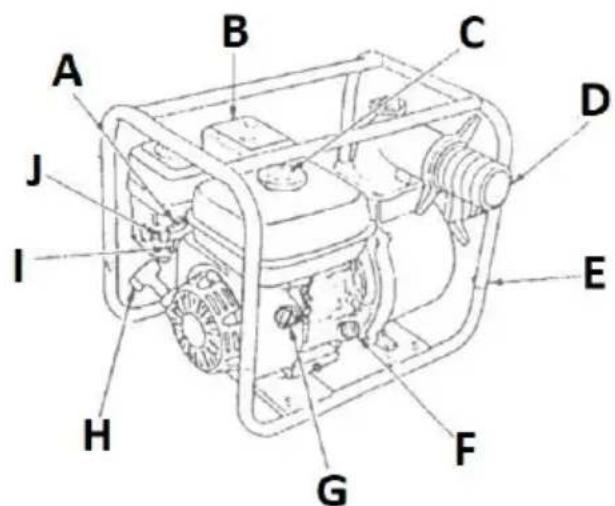

3.1. Laitteen kuvaus

A. Kaasuvipu
B. Äänenvaimennin
C. Säliö n täytökorkki
D. Veden poistopää
E. Kehys
F. Moottoriöljyn tayttöaukon korkki (mittatikulla)
G. Virtalukko
H. Rekyylikaynnistimen kahva
I. Polttoaineventtiili
J. Rikastimen ohjausventtiili
K. Veden tayttöaukon korkki
L. Ilmansuodattimen kotelo
M. Moottoriöljyn tyhjennystulppa
N. Jäannösveden tyhjennystulppa
O. Vedenottosuutin
P. Vedensuodatin (imu)

3.2. Valmistelu käyttoä varten

LAITTEEN SIJAINTI

Käytä laitetta vain avoimissa tiloissa tai hyvin tuuletetuissa tiloissa. Älä tuki laitteen ilmanottoa tai poistoa. Laite on pidettäva etäällä kuumista pinnoista. Käytä laitetta aina tasaisella, vakaalla, tulenkestävällä ja kuivalla alustalla ja poissa lasten ja henkisesti, aistillisesti ja äyllisesti vammaisten henkilöiden ulottuvilta. Laitteen työskentelyalueen tulee tarjota valitön paasy virtakytkimeen.

LAITTEEN ASENNUS

Yksikkö on vapaasti seisova yksikkö. Liitä ennen käyttoä letkut sovittimilla veden tulopäätä (O) ja poistoa varten (D).

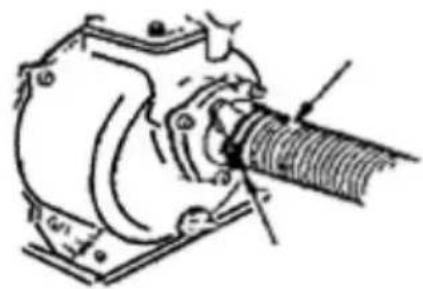

Aseta suodatin (P) vedenottoletkun paahan.

TÄRKEÄ: Alä käytä pumppua ilman vedensuodatinta.

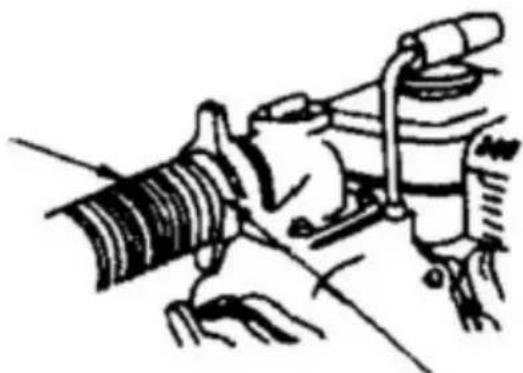

Kiinnitä letkut päästä mukana toimitetuilla puristimilla. Kiinnitä vesisuodatin imuletkun päähän samalla ravall. Letkujen pituus ei saa ylittäa maäritettyjä parametreja.

TÄRKEÄ: pumpun teho on suurin, kun se on sijoitetu mahdollisimman lahelle imuvesisäiliöta.

Lisää seuraavaksi oljä moottoriin - tata varten irrota öljytulppa ja kaada moottoriöljä sen lapi, kunnes sen taso saavuttaa tulpan mittatikun sopivan kentän - mieluiten lahempänä suurinta sallittua tasoa.

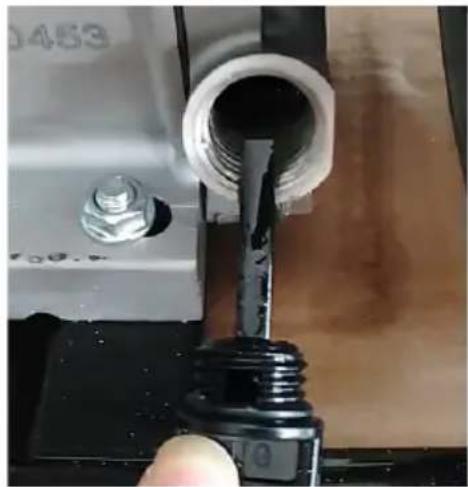

Tarkista öljytaso ruuvaamalla/laitamalla tulppa kuivaksi pyyhityllä mittatikulla moottoriin ja ruuvaamalla se mutaman sekunnin kuluttua uudelleen irti ja tarkistamalla minkä tason mittatikun kertynyt öljy saavuttaa.

TÄRKEÄ: Tarkista aina moottoriölyn taso moottorin ollessa sammutettuna ja kylmanä tai jäahtyneenä.

Alä tāytā liikaa moottoriöljya - se voi vahingoittaa moottoria! Jos oljytaso ylittāa sallitun tason, ime ylimääräinen öljy pois tāytötulpan kautta.

3.3. Laitteen käytto

3.3.1 Yksikon toiminta

Ennen (ensimmäista) käynistystä

• Aseta laite tasaiselle, kiinteallee alustalle kallistamatta sitä enempää kuin 20^ oikeasta pystyasennosta.
  Tarkista moottorioljyn taso (katso kohta 3.2)
• Täytä säiliö polttoaineella - tata varten avaa sailiö n korkki ja täytä sailiö varoen kaatamasta polttoainetta maksimitason ilmaisimen eli sailiö täytöaukossa olevan suodattimen tasomerkin yli. Aseta täytökorkki paikalleen kiristämällä se kokonaan.

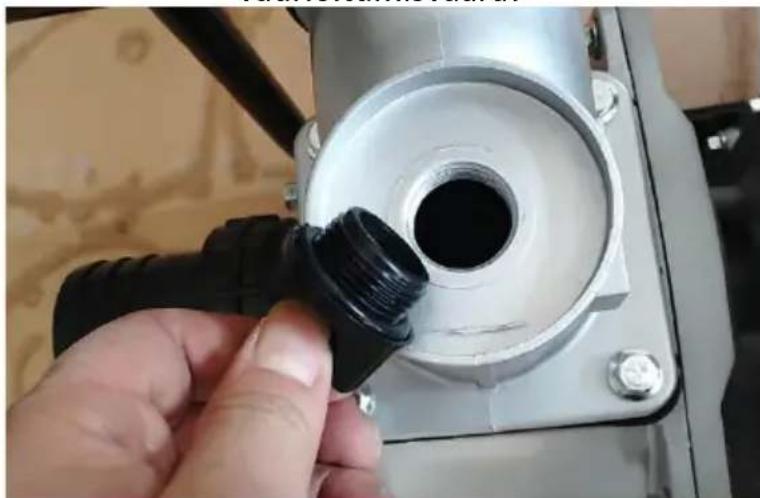

• Täytä pumppu (puhtaalla) vedellä - tehdäksesi niin, avaa veden täyttoaukon korkki ja täytä vedellä korkkin asti. Kierrä veden täyttoaukon korkki takaisin paikoilleen.

TÄRKEÄ: käynissä olevaa pumppua jähdyttäa sen lapi virtaava vesi, joten sitä ei saa käynistäa "kuivana" - ylikuumenemis- ja yaurioitumisvaara!

HUOMAA: Jos pumppu imee ilmaa veden pumppaamisen jälkeen, sommuta se valittömästi ja kaada kylmää vetta pumppuun tayttötulpan kautta sen jaahdyttämiseksi.

3.3.2 MOOTTORIN KÄYNNISTYS:

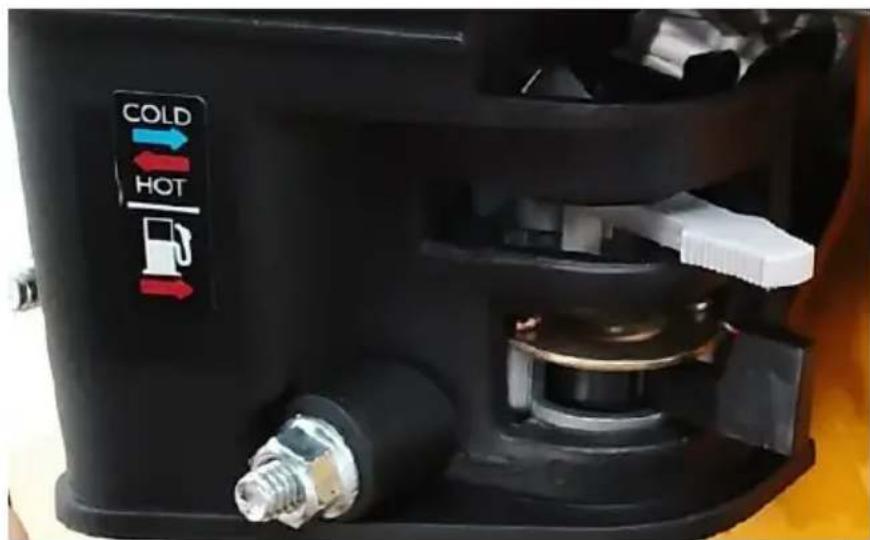

• Avaa polttoaineventtiili siirtamalla polittoaineventtiin vipu nuolen osoittamaan avoimeen asentoon (katso polttoaineen annihiluj kuvake yllä olevassa kuvassa).
• (vain jos moottori on kylmä tai sammuu heti käynnistyksen jälkeen; kylmat ympäristöolosuheet): Kytke rikastin paälle, eli siirra rikastin asentoon "COLD" (katso imukuvake yllä olevassa kuvassa: sininen nuoli = rikastin PÄALLÄ).

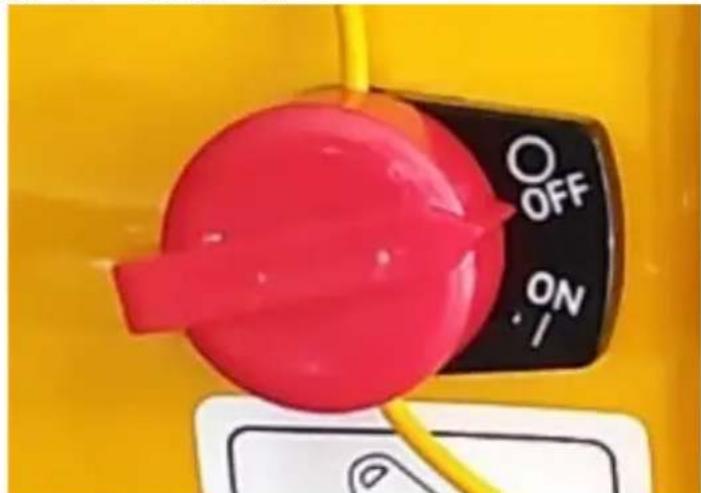

• Siirä virta-avain "ON"-asentoon:

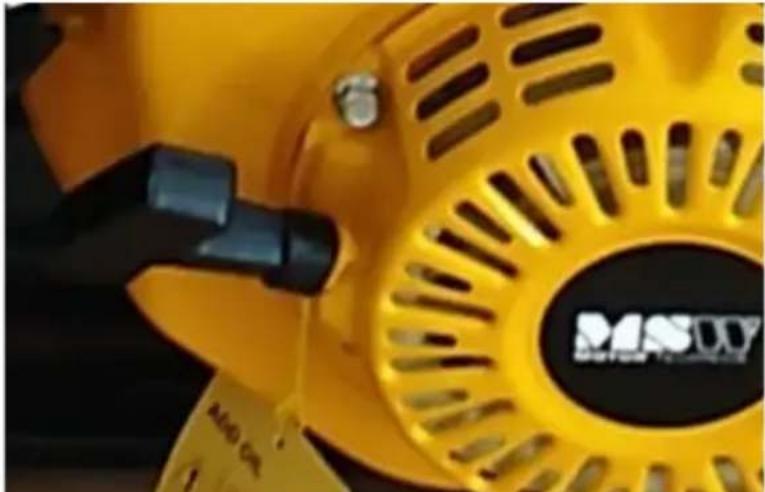

• Tartu käynnistyskahvaan ja vedä hitaasti pois yksikösta, kunnes tunnet vastusta, vedä sitten lujalla liikkeellä pitäen kahvaa kädessäsi koko ajan, vaikka se palaa lahtöasentoon. Toista tata liikettä, kunnes moottori käynistyy:

• Anna moottorin käydä rikastimella noin 1-3 minuuttia, jotta se saavuttaa käyttolampötilansa.
• Sammuta sitten rikastin pehmeästi (käännä sen vipu vähitellen "HOT"-asentoon) ja aseta haluttu moottorin nopeus kaasuvivulla - vivun siirtäminen kilpikonnapiktogrammin suuntaan laskee nopeutta ja jänispiktogrammin suuntaan. lisää sitä:

3.3.3 Moottorin sammuttaminen

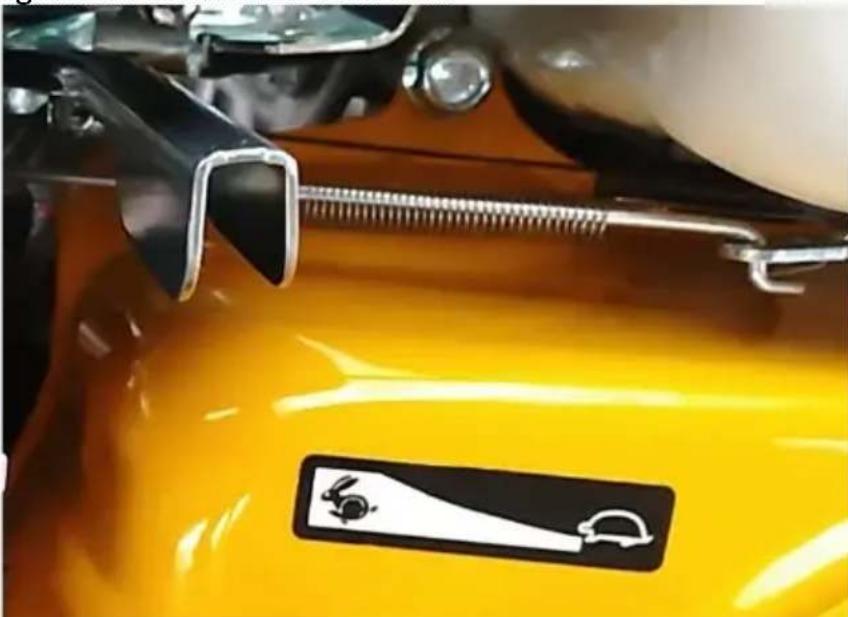

• Aseta kaasuvipu alimmalle moottorin nopeudelle (kilpikonnan kuvake).
• Kännä virta-avain "OFF"-asentoon - moottori pysähtyy.
• Jos et enaä käytä, sulje polttoaineventtiili siirtämällä sen vipu nuolen vastakkaiseen asentoon.

TÄRKEÄ: pumpun hatäpysäytastapaukssaa: kännä virta-avain "OFF"-asentoon - moottori pysähtyy valittömästi. Sulje poltoaineventtiili.

3.3.4 KULJETUS JA SÄILYTYS

Jos laitetta ei aio käyttaa uudelleen, jähdytä se kokonaan ennen kuljetusta.

• Huuhtele pumppu puhtaalla vedellä ja tyhjennä sitten jäljellä oleva yesi irrottamalla veden tyhjennystulppa (N).

• Sulje polttoaineventti (I). Kuljetusta varten on suositeltavaa tyhjentäa polttoainesäliö, jotta polttoainetta ei vuoda kuljetuksen aikana.

Kuljeta laitetta vaakasuorassa asennossa - sama kuin kayton aikana asetettuna.

Jos laitetta ei käytetä pitkään aikaan:

• Jäähdytä yksikko.

• Huuhtele pumppu puhtaalla vedellä ja kaada jäljellä oleva vesi pois ruuvaamalla veden tyhjennystulppa (N).

• Sulje polttoaineventtiili ("OFF"-asentoon).

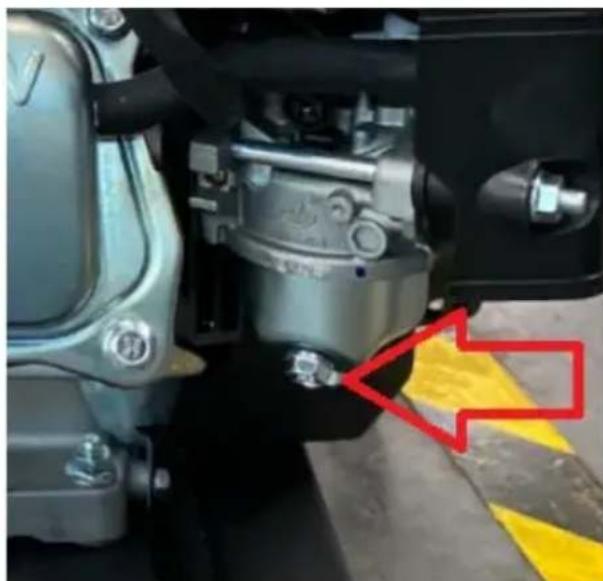

• Tyhjennä polttoainejäannös kaasuttimen polttoainesäiliostä ruuvaamalla irti kaasuttimen pohjassa oleva pultti (katso kuva alla).

• Ayaa polttoaineventti jia kaada jaliella oleva polttoaine ulos sailiosta.

Kierra kaasuttimen laskusäiliön pohjassa oleva pultti takaisin sisään.

Vaihda moottorioljy uuteen.

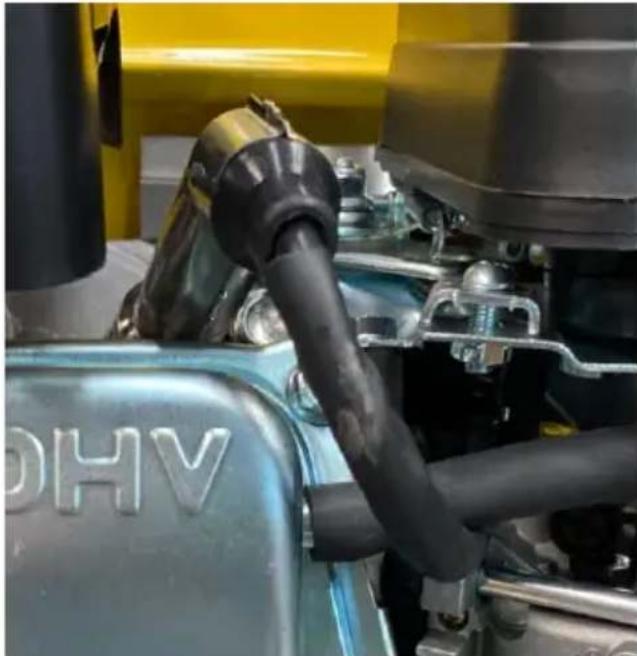

• Irrota sytytystulppa (sijaitsee sytytyslangan suojuksen alla - katso alla oleva kuva) ja kaada vahän uutta moottoriöljya sen moottorissa olevasta reiästä.

• Tartu sitten käynnistimen kahvaan käntäksesi moottorin mantauseita kertoja, jotta öljy jakautuu sylinterissä. Asenna sytytystulppatakaisin moottorijn ja laita suojus paikoilleen.

Peita pumppu suojataksesi sita polyltja auringonvalolta.

3.4. Puhdistaminen ja huolto

a) Ennen puhdistusta, saatöä, lisavarusteiden vaihtoa ja kun yksikköä ei kayteta, samuta moottori ja jäahdytä laite kokonaan.

• Odota, kunnes pyörivät osat pysähtyvät.

b) Käytä pintojen puhdistamiseen vain puhdistusaineita, jotka eivät sisällä svövytäviä aineita.

c) Laite on sailytettä vä kuvassa ja viileässä paikassa suojassa kosuudelta ja suoralta auringonyvalola.

d) Laitteen ruiskuttaminen vedellä tai upottaminen veteen on kielletty.

e) Muista, etta laitteeseen ei saa paastaa vetta kotelossa olevien ilmanvaihtoaukkojen kautta.

f) Ilmanvaihtoaukot pitä puhdistaa harjalla ja paineilmalla.

g) Tuote on tarkastettava säännöllisesti sen tekisen kunnon ja kaikkien vaurioiden suhteen.

h) Käytä puhdistamiseen pehmeaa puhdistusliinaa.

i) Puhdistamiseen ei saa käyttaa teräviä ja/tai metalliesineita (esim. teräsharjaa tai metallilastaa), koska ne voivat vahingoittaa materiaalin pintaa, josta laite on yalmistetty.

j) Vaihda moottorioljy ensimmäisen kuukauden tai 20 käytötunnin jälkeen. Vaihda sen jälkeen öljy 300 käytötunnin tai kuuden kuukauden valein sen mukaan, kumpi tulee ensin.

• Moottoriöljyn vaihto on parasta tehdä, kun öljy on lämmentä, koska se on ohuempaa ja virtaa helpommin.
• Ennen kuin ruuvaat irti öljntyttökorkin ja sitten tyhjennystulpan, laita sen alle ensin käytetylle öljyle tarkoitettu astia.
• Sulje öljyn tyhjennyksen jälkeen tyhjennystulppa tiukasti ja kuivaa sitä ympäröivä alue muusta käytetystä öljystä. Voit tayttä moottorin uudella öljyllä.

VAROITUS: moottoriölj on kuumaa työn jälkeen - palovammojen vaara!

k) Tarkasta sytytystulppa aika ajoin kulumisen ja lian varalta.

• Päästäksesi käsiksi sytytystulppaan, irrota sytytyskaapelin suojus, jonka alla tulppa on ruuvattu moottorin päähan.
  Kierrä sytytystulppa irti ja tarkasta kärjessä likaa ja palamisjälkia.
• Jos se on vain puhdistettava, poista elektrodin kerrostumat esim. terasharjalla tai hienolla hiekkapaperilla tai huuhtele se uuttobensiinssaharjalla. Tarkista elektrodien valysennenkoamista ja saadaraVTttaessa.
• Tarkista myöse elektrodin rako, kun asennat uutta sytytystulppaa.

TÄRKEÄ: On suositeltavaa irrottaa sytytystulppa, kun moottori on kylmä tai jähtynyt.

VAROITUS: Åskettäin käytössä ollut sytytystulppa voi olla kuuma - palovammojen vaara!

I) Tarkista ja puhdista ilmansuodatin saannöllisesti ja vaihda tarvittaessa uuteen.

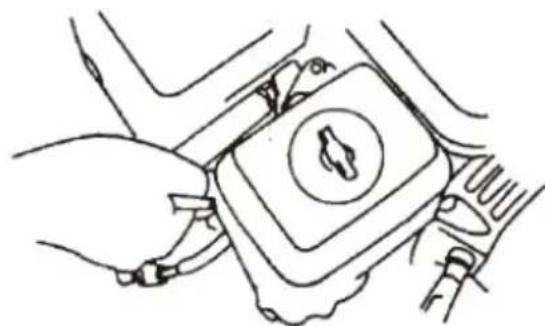

• Päästäksesi käsiksi ilmansuodattimeen, irrota siipimutteri ja irrota muun muassa kotelo (katso kuvat alla).

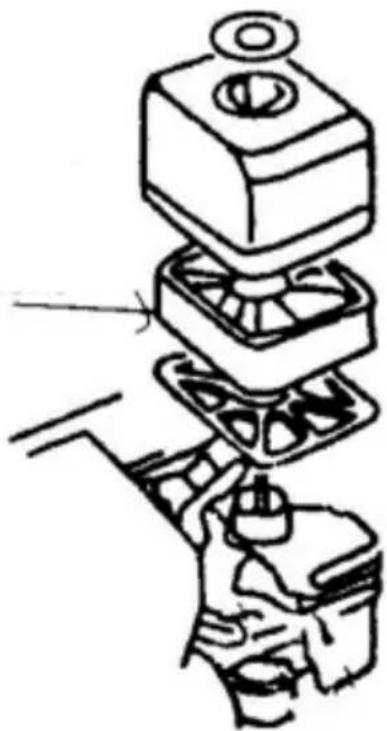

• Sienisuodatinelementti (merkitty nuolella alla olevaan kuvaan) on irrotettava ja sen voi huuhdella lampimassa vedessa pesuaineella tai poistobensiinillä.

• Kuivaa sienisuodatin kokonaan, ennen kuin upotat sen uuteen moottoriöljyn ja puristat siita sitten ylimääräisen öljymäärän. TÄRKEÄ: alä käytä laitetta ilman ilmansuodatinta!

3.5 Vianetsintä

Ongelma	Mahdollinen syy	Toiminta
Moottori ei käynnisty.	a) Liian vähän polttoinetta tankissa.	a) Lisää polittoinetta säiliöön.
	b) Polttoaineventti likiinni.	b) Avaa polittoaineventti.
	c) Polttoaine ei pääse kaasutttimeen.	c) Löysää kaasuttimen pudotussäiliö n
	d) Virta-avain "OFF"- asennossa.	pohjassa olevaa ruuvia
	e) Moottorissa ei ole riittävästi öljä.	varmistaaksesi, että polittoainetta pääsee kaasuttmean.
	f) Kulunut
	sytytystulppa. tai väärä elektrodiväli tai virta ei saavuta pistoketta.	Tarkista poltoaineletku säiliöstä kaasutttimeen ja poltoainepumppuu n tarvittaessa. d) Käännä virta-avain "ON"-asentoon. e) Täytä moottoriöljy uudelleen. f) Irrota sytytystulppa ja tarkista sen kunto. Jos on ok, laita se sytytyskaapelin putkeen, sulje bensaventtiili, laita sytytystulpan metallirunko moottorikoteloon (maahan) ja käynnistimen nykimistä vetämällä tarkista onko elektrodissa kipinää?
Pumppu ei pumppaa vettä	a) Pumpun kotelossa ei ole vettä. b) Vedensuodatin (imu) tukossa. c) Imuletku on huonosti asennettu tai vaurioitunut (vuoto). d) Pumpun ja vesilähteenvälinen etäisyss liian pitkä.	a) Täytä pumpun kotelraikkaalla vedellä. b) Puhdista imusuodatin. c) Tarkista imuletkun kiinnitys ja konto. d) Siirrä pumppu lähemmäss vesisäiliötä - mitä lähemmäss, sitä parempi suorituskyk.
Pumppu on imenyt	a) Pumpppua ei ole	a) Suolaven den oton
suolavettä.	suunniteltu käsittelemään suolavettä; tilapäinen köytö suolavedellä ei kuitenkaan saa vahingoittaa pumppuia.	yhteydessä sammuta pumppu välittömästi ja huuhtele sisäpuoli huolellisesti juoksevalla vedellä. Jäljelle jävä vesi tulee tyhjentäa pumpun rungossa olevan tyhjennystulpan kautta. Vaihtoehtoisesti kytke pumppu makean veden lähteseen ja käytä sitä lyhyesti sisäpuolen huuhtelemiseksi. Jäljelle jävä vesi tulee tyhjentäa pumpun rungossa olevan tyhjennystulpan kautta.

KAYTETTYJEN LAITTEIDEN HAVITTÄMINEN.

Kun käyttoaika on paattynyt, tatä tuotetta ei saa havittä tavallisen kotitalousjätteen mukana, vaan se pitäa toimittaa kierratysta varten sähkö- ja elektroniikkalaitteiden keräyspisteeseen. Siitä ilmoittaa tuotteessa, käytöhjeessa tai pakkauksessa oleva symboli. Laitteessa käytetyt muovit voidaan käytää uudelleen niiden merkintöjen mukaisesti. Uudelleenkäytön, materiaalien käytön tai käytettyjen laitteiden muun käytömuodon ansiosta annat merkittävän panoksesi ympäristomme suojeluun.

Paikallinen hallinto antaa sinulle tietoja kaytetyjen yksikoiden asianmukaisesta havityspisteestä.
