RCSL 1/6A - Jääkone Royal Catering - Ilmainen käyttöohje ja opas

Tuotetyyppi	Jäädykekone
Malli	RCSL 1/6A (yksisylinterinen)
Merkki	Royal Catering
Säiliön tilavuus	6 L
Mitat (P x S x K)	46 x 19 x 60 cm
Paino	15 kg
Sähköliitäntä	230 V ~ / 50 Hz
Nimellisteho	320 W
Kylmäaine	R290 (syttyvä)
Jäähdytyslämpötila-alue	-2 °C - 10 °C
Käyttösyklin kesto	8 - 16 tuntia
Toiminnot	Jäähdytys, sekoitus, puhdistus, nopeudensäätö (1-10)
Näyttö	Digitaalinen näyttö hälytyskoodeilla
Säiliön materiaali	Ruostumaton teräs (arvio)
Turvallisuus	Alhaisen nopeuden suojaus, automaattinen pysäytys hälytyksen sattuessa, kaksoiseristys
Huolto	Säiliöiden, sekoittimien ja suuttimien säännöllinen puhdistus; helppo purkaminen
Varaosat	Saatavilla: tiivisteet, sekoittimet, säiliöt, venttiilit jne.
Korjattavuus	Ammattitaitoisen teknikon suorittama korjaus; piiri helposti saatavilla
Käyttö	Jäädykkeet, jääkahvit, jääjogurtit, jäädytetyt alkoholijuomat
Melutaso	Suunniteltu vähentämään melua (ei tarkemmin määritelty)

Usein kysytyt kysymykset - RCSL 1/6A Royal Catering

Kuinka käynnistän RCSL 1/6A -koneen?

Varmista, että kone on tasaisella pinnalla. Kytke se pistorasiaan, täytä säiliö sokeriseoksella (15-25%) ja paina AUTO/+-painiketta jäähdytystä varten ja CLEAN/--painiketta sekoitusta varten.

Millaista nestettä voin käyttää?

Käytä luonnollisia mehuja tai kaupallisia seoksia, joiden sokeripitoisuus on 15-25%. Ei sovi sokerittomille nesteille.

Kuinka puhdistan koneen?

Sammuta ja irrota kone verkkovirrasta. Poista kansi, tyhjennä säiliö, irrota sekoitin ja suutin. Puhdista lämpimällä vedellä ja miedolla pesuaineella. Kokoa uudelleen kuivumisen jälkeen.

Mitä tehdä, jos kone ei jäähdytä?

Tarkista sähköliitäntä ja että jäähdytyksen merkkivalo palaa. Jos merkkivalo palaa mutta se ei jäähdytä, ota yhteyttä asiakaspalveluun. Varmista, että ympäristön lämpötila ei ylitä 40°C.

Mitä hälytyskoodit '--' ja 'NL' tarkoittavat?

'--' tarkoittaa, että moottori ei pyöri tai nopeutta ei havaita. 'NL' tarkoittaa moottorin ylikuormitusta (liian korkea lämpötila tai liian alhainen nopeus). Molemmissa tapauksissa moottori pysähtyy. Tarkista kuorma ja vähennä nopeutta tarvittaessa.

Kuinka säätää sekoittimen nopeutta?

Paina SET-painiketta 2 sekunnin ajan siirtyäksesi säätötilaan. Käytä + tai - painikkeita valitaksesi tason 1-10. Mitä korkeampi taso, sitä alhaisempi loppulämpötila. Arvo tallentuu automaattisesti 5 sekunnin jälkeen.

Mikä on koneen enimmäiskapasiteetti?

Säiliön tilavuus on 6 litraa. Älä ylitä ilmoitettua enimmäistasoa ylivuotojen ja tehottomuuden välttämiseksi.

Mitkä ovat tärkeät turvatoimenpiteet?

Älä koskaan upota konetta veteen. Käytä vain vakaalla alustalla, kaukana lämmönlähteistä. Jätä vähintään 20 cm vapaa tila koneen ympärille. Irrota verkkovirrasta ennen puhdistusta. Kylmäaine R290 on syttyvä; pidä poissa liekeistä.

Kuinka muutan nopeutta saadakseni kiinteämmän koostumuksen?

Lisää nopeusnumeroa (esimerkiksi 5:stä 8:aan) säätötilassa. Korkeampi nopeus jäähdyttää enemmän ja antaa jäisemmän koostumuksen. Odota muutama minuutti tuloksen näkemiseksi.

Onko konetta helppo siirtää?

Kyllä, sen 15 kg paino mahdollistaa nostamisen pohjasta (älä vedä säiliöstä). Suunnittele sen sijoittamista tukevalla työtasolla. Kompaktit mitat (46x19x60 cm) helpottavat asennusta.

KÄYTTÖOHJE RCSL 1/6A Royal Catering

Tämä käyttöopas on käännetty avuksesi konekäännöksellä. Tarkat käännökset on pyritty varmistamaan. Mikään automaattinen käännös ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmiskääntäjää. Virallinen käyttöohje on englanninkielinen. Käännöksissä ilmenevät erot eivät ole sitovia eikä niillä ole oikeudellista vaikutusta vaatimustenmukaisuuden tai täytäntöönpanon kannalta. Jos sinulla on kysyttävää käyttöoppaan sisältämien tietojen oikeellisuudesta, katso tämän sisällön englanninkielinen versio, joka on virallinen versio.

Tekniset tiedot

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	JÄÄHILEKONE
Malli	RCSL 1/6A	RCSL 2/6A
Syöttöjännite [V~] / taajuus [Hz]	230/50	230/50
Nimellisteho [W]	320	500
Kylmäaine	R290	R290
Jäähdytyslämpötila [°C]	-2 - 10	-2 - 10
Käytöjaksoila [h]	8 - 16	8 - 16
Säiliöiden lukumärä	1	2
Tilavuus [L]	6	2x6
Mitat [leveys x svvyyx korkeus; mm]	46x19x60	45 x 39 x 61
Paino [kg]	15	32

1. Yleiskuvaus

Käyttöohje on tarkoitettu auttamaan tuotteen turvallisessa ja luotettavassa käytössä. Tuote on suunniteltu ja valmistettu tiukasti teknisten eritelmien mukaisesti, käyttämällä uusinta teknologiaa ja komponentteja ja noudattaen korkeimpia laatustandardeja.

LUE TÄMÄ OHJE HUOLELLISESTI ENNEN TYÖN ALOITTAMISTA.

Varmistaaksesi laitteen pitkän ja luotettavan toiminnan, varmista sen asianmukainen toiminta ja huolto tämän oppaan ohjeiden mukaisesti. Tämän oppaan tekniset tiedot ovat ajan tasalla. Valmistaja pidättää oikeuden muutoksiin laadun parantamiseksi. Tekninen kehitys ja melun vähentämismahdollisuudet huomioiden laite on suunniteltu ja rakennettu siten, että melupäästöistä aiheutuva riski pienennetään alimmalle tasolle.

Symbolien selitykset

Tuote täyttää sitä koskevien turvallisuusstandardien vaatimukset.

Lue ohje ennen käyttöä.

Tuote on kierrätettävä.

HUOMIO! tai VAROITUS! tai MUISTA! Yleinen varoitusmerkki, joka kuvaa tiettyä tilannetta.

HUOMIO! Varoitus sähköiskusta!

HUOMIO! Pyöriviä elementtejä!

HUOMIO! Palovaara - syttyvät materiaalit!

Huomio! Kuuma pinta voi aiheuttaa palovammoja!

Vain sisäkäyttöön.

HUOMIO! Tämän käyttöoppaan kuvat ovat vain havainnollistavia ja saattavat poiketa joissakin yksityiskohdissa tuotteen todellisesta ulkonäöstä.

2. Käyttöturvallisuus

HUOMIO! Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen tai kuoleman.

Termi "laite" tai "tuote" varoituksissa ja ohjeissa tarkoittaa: JÄÄHILEKONE

2.1. Sähköturvallisuus

a) Laitteen pistokkeen tulee mahtua pistorasiaan. Älä muokkaa pistoketta millään tavalla. Alkuperäiset pistokkeet ja vastaavat pistorasiat vähentävät sähköiskun vaaraa.

b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, liesiä ja jääkaappeja. Sähköiskun vaara on lisääntynyt, jos kehosi on maadoitettu ja kosketat laitteita, jotka ovat alttiina suoralle sateelle, märille pinnoille ja jos niitä käytetään kosteassa ympäristössä. Veden pääsy laitteeseen lisää vaurioiden ja sähköiskun riskiä.

c) Älä käytä kaapelia väärin. Älä koskaan käytä sitä laitteen kantamiseen tai pistokkeen irrottamiseen pistorasiasta. Pidä johto poissa lämmöstä, öljystä, terävistä reunoista tai liikkuvista osista. Vahingoittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.

d) Laitteen käyttö on kiellettyä, jos virtajohto on vaurioitunut tai siinä on selviä kulumisen merkkejä. Ammattitaitoisen sähköasentajan tai valmistajan huoltoliikkeen tulee vaihtaa vaurioitunut virtajohto.

e) Sähköiskun välttämiseksi älä upota johtoa, pistoketta tai laitetta veteen tai muuhun nesteeseen. Älä käytä laitetta märillä pinnoilla.

f) HUOMIO - HENKIVAARA! Kun puhdistat tai käytät laitetta, älä koskaan upota sitä veteen tai muihin nesteisiin.

g) Älä käytä laitetta huoneissa, joissa on erittäin korkea kosteus / vesisäiliöiden välittömässä läheisyydessä!

h) Tarkista ennen ensimmäistä käyttöä, että virran tyyppi ja verkkojännite vastaavat tyyppikilvessä ilmoitettuja tietoja.

2.2. Turvallisuus työpaikalla

a) Ylläpidä järjestystä työpaikalla ja hyvää valaistusta. Sotku tai huono valaistus voivat johtaa onnettomuuksiin. Ole aktiivinen, katso mitä olet tekemässä ja käytä maalaisjärkeä käyttäessäsi laitetta. b) Jos laitteen toiminnassa havaitaan vaurioita tai epäsäännöllisyyksiä, se tulee sammuttaa välittömästi ja ilmoittaa asiasta valtuutetulle henkilölle. c) Tulipalon sattuessa käytä vain jauhe- tai lumisammuttimia (CO2) jännitteellisen laitteen sammuttamiseen. d) Käytä laitetta tilassa, jossa on hyvä ilmanvaihto. e) Tarkista turvatarrojen kunto säännöllisesti. Jos tarrat ovat lukukelvottomia, ne on vaihdettava. f) Säilytä käyttöohje myöhempää tarvetta varten. Jos laite luovutetaan kolmansille osapuolille, sen mukana tulee olla myös käyttöohje. g) Pakkaselementit ja pienet kokoonpanoelementit tulee säilyttää lasten ulottumattomissa. h) Pidä laite poissa lasten ja eläinten ulottuvilta. i) Kun käytät tätä laitetta muiden laitteiden kanssa, noudata myös muita käyttöohjeita.

Muista! Suojaa lapsia ja muita sivullisia käyttäessäsi laitetta.

2.3. Henkilökohtainen turvallisuus

a) Laitteen käyttö on kiellettyä väsyneenä, sairaana tai sellaisen alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena, jotka rajoittavat merkittävästi laitteen käyttöä. b) Konetta voivat käyttää fyysisesti hyväkuntoiset, sitä käyttämään kykenevät ja asianmukaisesti koulutetut ihmiset, jotka ovat lukeneet tämän oppaan ja saaneet työterveys- ja työturvallisuuskoulutuksen. c) Ole varovainen ja käytä maalaisjärkeä, kun työskentelet laitteen kanssa. Hetkinen huolimattomuus työn aikana voi aiheuttaa vakavia henkilövahinkoja. d) Sinun ei pidä yliarvioida kykyjäsi. Säilytä kehon tasapaino ja tasapaino koko ajan työskennellessäsi. Tämä mahdollistaa laitteen paremman hallinnan odottamattomissa tilanteissa. e) Älä käytä väljiä vaatteita ja koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin. f) Tämä laite ei ole leikkikalu. Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki laitteella. g) Älä laita käsiäsi tai esineitä työlaitteen sisään!

2.4. Laitteen turvallinen käyttö

a) Älä ylikuormita laitetta. Käytä sovellukseen sopivia työkaluja. Oikein valittu laite tekee sen työn, jota varten se on suunniteltu, paremmin ja turvallisemmin. b) Ennen säätöjä, puhdistusta ja huoltoa laite on irrotettava sähköverkosta. Tämä ennaltaehkäisevä toimenpide vähentää vahingossa tapahtuvan käynnistyksen riskiä. c) Käyttämättömät laitteet tulee säilyttää poissa lasten ja sellaisten ihmisten ulottuvilta, jotka eivät tunne laitetta tai näitä käyttöohjeita. Laitteet ovat vaarallisia kokemattomien käyttäjien käsissä. d) Pidä laite hyvässä teknisessä kunnossa. Tarkista ennen jokaista käyttökertaa liikkuviin osiin liittyvät vauriot (halkeamat osissa ja elementeissä tai muut olosuhteet, jotka voivat vaikuttaa laitteen turvalliseen käyttöön). Jos laite on vaurioitunut, korjauta se ennen käyttöä. e) Laite on pidettävä poissa lasten ulottuvilta. f) Laitteiden korjauksen ja huollon saa suorittaa vain pätevä henkilö, joka käyttää vain alkuperäisiä varaosia. Tämä varmistaa laitteen turvallisen käytön. g) Tehtaalla asennettuja suojia tai ruuveja ei saa irrottaa, jotta laitteen toimivuus suunnitellulla tavalla on varmistettu.

h) Laitetta kuljetettaessa ja siirrettäessä varastosta käyttöpaikkaan tulee ottaa huomioon laitteiden käyttömaassa voimassa olevat manuaalisen kuljetustyön työterveys- ja turvallisuusmääräykset. i) Vältä tilanteita, joissa laite pysähtyy raskaan kuormituksen alaisena käytön aikana. Tämä voi aiheuttaa käyttöelementtien ylikuumenemisen ja sen seurauksena laitteen vaurioitumisen. j) Älä koske liikkuviin osiin tai lisävarusteisiin, ellei laitetta ole irrotettu virtalähteestä. k) Laitteen siirtäminen, järjestäminen tai kääntäminen käytön aikana on kiellettyä. l) Laite tulee puhdistaa säännöllisesti pysyvän saastumisen estämiseksi. m) Tämä laite ei ole leikkikalu. Lapset eivät saa puhdistaa ja huoltaa laitetta ilman aikuisen valvontaa. n) Älä käynnistä laitetta tyhjänä. o) Laitteen rakenteeseen puuttuminen sen parametrien tai rakenteen muuttamiseksi on kielletty. p) Pidä laitteet poissa tulen ja lämmön lähteistä. Älä altista laitetta suoralle auringonvalolle. q) Älä peitä laitteen tuuletusaukkoja! r) HUOMIO! Käytön aikana jotkin laitteen osat kuumenevat korkeisiin lämpötiloihin - on olemassa palovammojen vaara! s) Älä aseta laitetta ylösalaisin tai kallista sitä yli 45 asteen kulmassa. t) Jätä laitteen ympärille vapaata tilaa (vähintään 20 cm kummallakin puolella). u) Älä vahingoita kylmäaineen kiertojärjestelmää.

HUOMIO! Vaikka laite on suunniteltu turvalliseksi, siinä on asianmukaiset suojatoimenpiteet ja käyttäjän lisäturvaominaisuuksien käytöstä huolimatta, on silti olemassa pieni tapaturman tai loukkaantumisen riski laitteen kanssa työskennellessä. Sitä käytettäessä on suositeltavaa noudattaa varovaisuutta ja maalaisjärkeä.

3. Käyttöehdot

Kone on suunniteltu valmistamaan granitaa ja kylmiä juomia, kuten jääkahvia, pakastecappuccinoa, jäätelöjogurttia ja pakastealkoholijuomia.

Trampoliini on voimisteluharjoitusten suorittamiseen tarkoitettu laite.

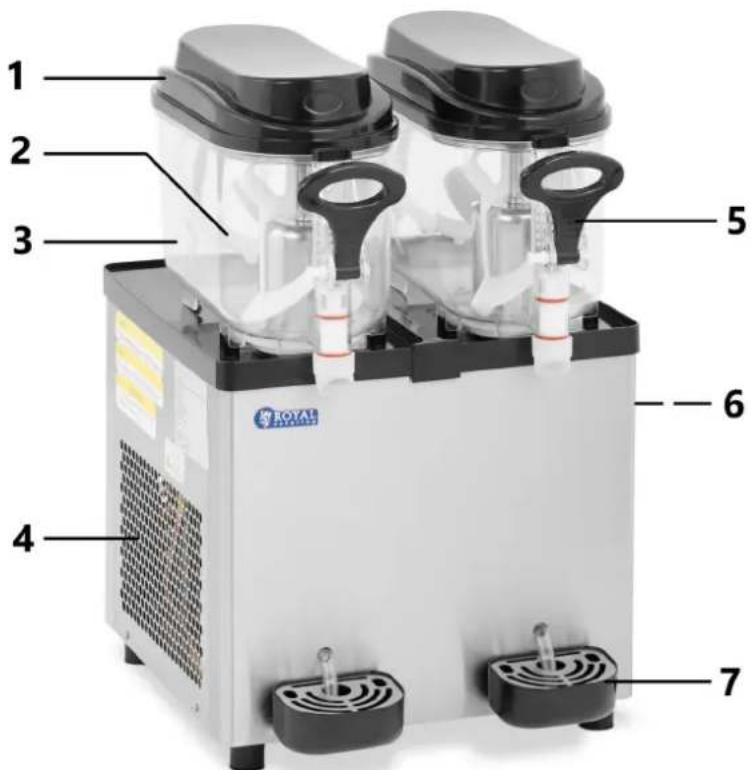

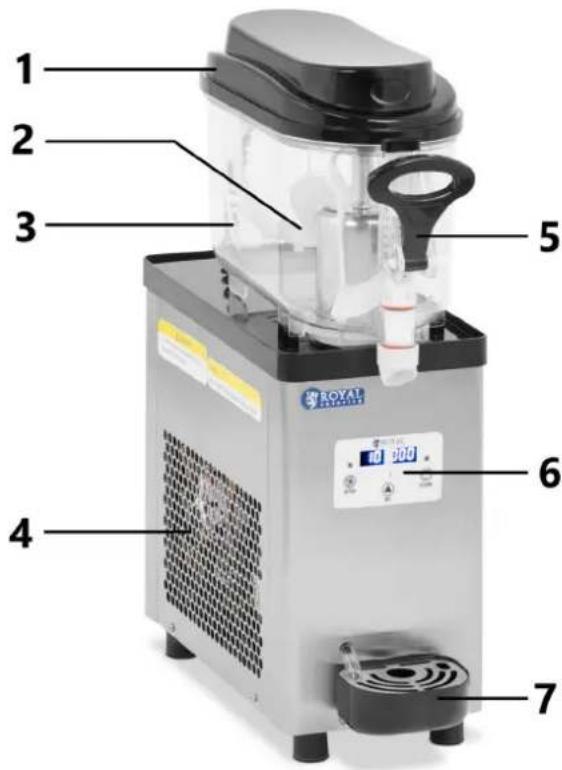

3.1. Laitteen kuvaus

RCSL 1/6A

RCSL 2/6A

1 - Säiliön kansi 2 - Sekoitin 3 - Tankki 4 - Tuuletusaukot 5 - Annostelijan vipu 6 - Ohjauspaneeli 7 - Tippa-allas

3.2. Ohjauspaneelien kuvaus

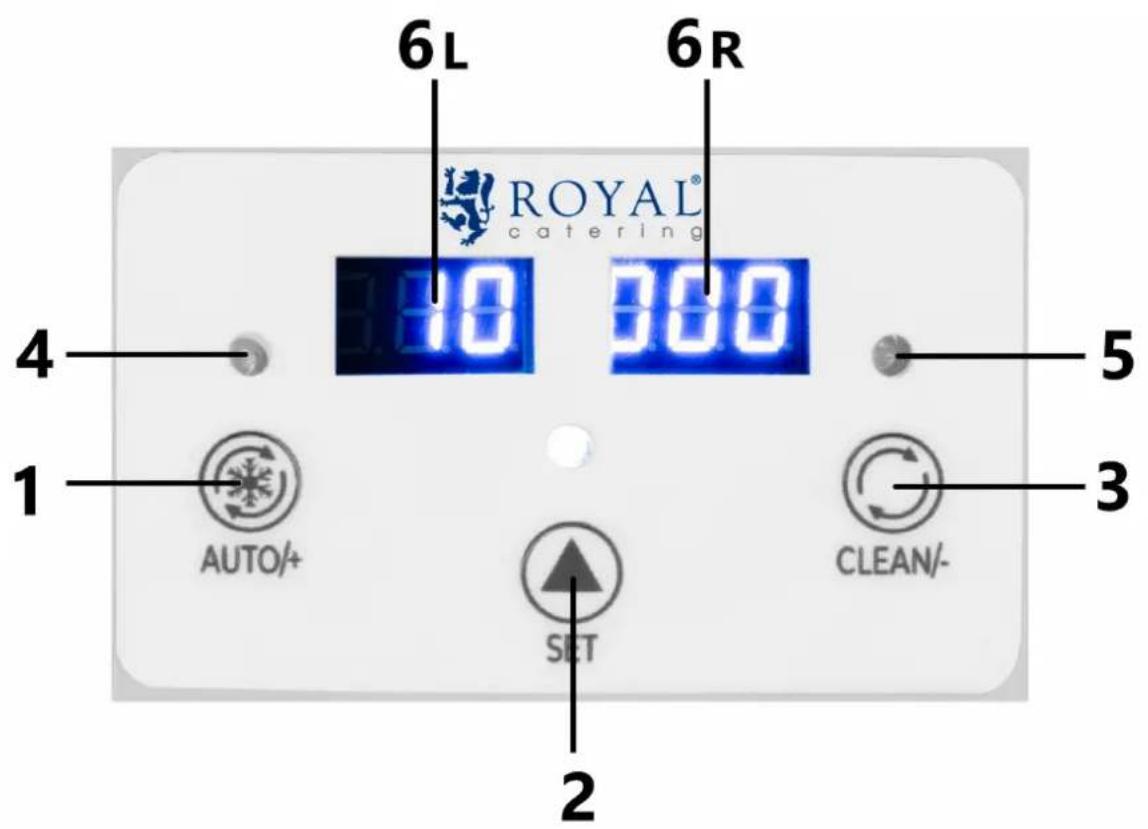

RCSL 1/6A ohjauspaneeli

1 - Automaattinen tila (jäähdytys)/lisäyspainike 2 - Asetustilan painike 3 - Puhdistustilan painike/pienennä arvoa 4 - Jäähdytysmerkkivalo 5 - Puhdistuksen merkkivalo 6L - Vasen näyttö 6P - Oikea näyttö

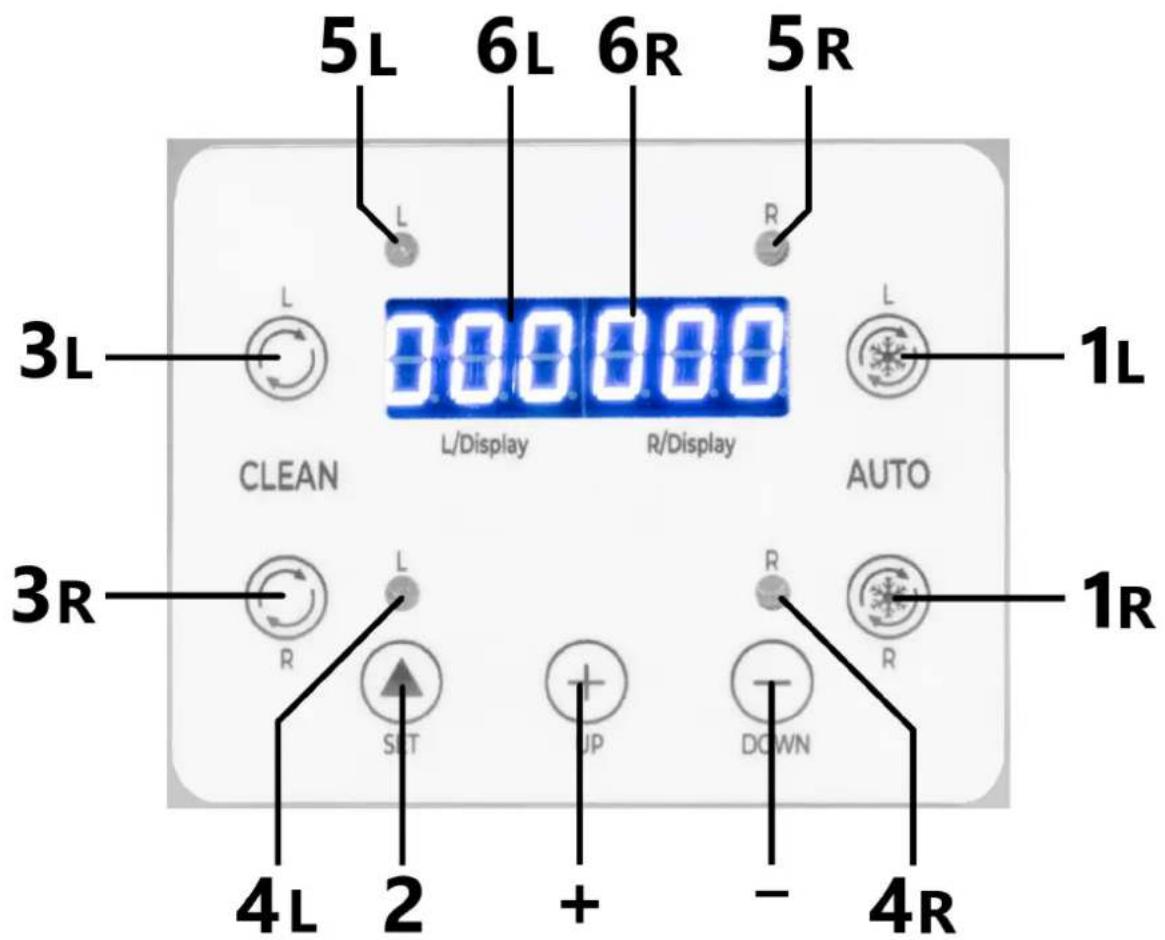

RCSL 2/6A ohjauspaneeli

1L - Vasemman säiliön automaattisen käytön (jäähdytyksen) painike 1R - Automaattinen käyttö (jäähdytys) -painike oikealle säiliölle 2 - Asetustilan painike 3L - Vasemman sylinterin puhdistustilan painike 3R - Oikean sylinterin puhdistustilan painike 4L - Vasemman sylinterin puhdistustilan merkkivalo 4R - Oikean sylinterin puhdistustilan merkkivalo 5L - Vasemman sylinterin jäähdytystilan merkkivalo 5R - Oikean sylinterin jäähdytystilan merkkivalo 6L - Vasen näyttö 6P - Oikea näyttö + - arvon lisääminen asetustilassa - - pienennä arvoa asetustilassa

3.3. Alustavat vaiheet

Koneen poistaminen pakkauksesta:

Poista kone pakkauksestaan ja tarkasta se huolellisesti mahdollisten näkyvien vaurioiden varalta kuljetuksen aikana. Poista kaikki suojapäällysteet, kuten muovipussit, ja varmista, että ne ovat lasten ulottumattomissa.

Koneen siirtäminen:

Älä koskaan nosta konetta säiliöstä tai muoviosista, koska ne voivat aiheuttaa vaurioita. Tartu koneeseen aina pohjasta, jalkojen läheisyydestä ja käytä molempia käsiä nostaessasi tai kantaessasi konetta vakauden varmistamiseksi ja vaurioiden välttämiseksi.

Tehon tarkistus ennen käynnistystä:

Ennen kuin liität koneen, tarkista, että sähköasennus on kunnolla maadoitettu ja täyttää lain vaatimukset sekä tyyppikilvessä tai ohjekirjassa luetellut jännite- ja virtatiedot. Kytke kone suoraan pistorasiaan tai käytä yhtä sertifioitua jatkojohtoa, jonka pituus on enintään 3 metriä. Vältä useiden virtalähteiden tai jatkojohtojen käyttöä samanaikaisesti, sillä tämä voi vahingoittaa laitetta ja mitätöidä takuun.

Laite on sijoitettava niin, että virtapistoke on milloin tahansa ulottuvilla.

Konsultaatio asiantuntijan kanssa:

Jos olet epävarma laitteesi oikeasta virtalähteestä tai sähkövaatimuksista, anna pätevän teknikon tarkastaa sähköasennus ja laite ennen ensimmäistä käyttöä.

Vastuuvapaus:

Valmistaja ja jakelijat eivät ole vastuussa koneelle, omaisuudelle tai käyttäjille aiheutuneista vahingoista, jotka johtuvat koneen virheellisestä kytkennästä tai asennuksesta.

Valmistautuminen käyttöönottoon:

Ennen kuin käynnistät laitteen, puhdista se huolellisesti puhdistus- ja huolto-ohjeiden suositusten mukaisesti.

Laitteen asennus:

Sijoita kone etäälle lämmönlähteistä ja jätä laitteen ympärille riittävästi tilaa, jotta ilma pääsee kiertämään kunnolla. Ympäristön lämpötila ei saa ylittää 40°C. Varmista, että laitteen molemmilla puolilla on vähintään 20 cm vapaata tilaa. Laitetta tulee aina käyttää tasaisella, vakaalla, puhtaalla, tulenkestävällä ja kuivalla pinnalla ja poissa lasten ja henkilöiden, joiden fyysiset, aistilliset ja henkiset toiminnot ovat rajoittuneet, ulottumattomiin.

3.4. Valmistautuminen työhön

1) Puhdistus ennen täyttöä:

Ennen kuin täytät säiliön, puhdista ja huuhtele kaikki pinnat, jotka joutuvat kosketuksiin juoman kanssa. Käytä sopivia puhdistusaineita, jotka on tarkoitettu kosketukseen elintarvikkeiden kanssa hygienian ja käyttöturvallisuuden varmistamiseksi.

2) Säiliön täyttö:

Täytä säiliö juomasekoituksella, mutta varo, ettet ylitä säiliöön merkittyä enimmäistasoa. Tämän rajan ylittäminen voi aiheuttaa juoman ylivuodon tai koneen toiminnan tehottomuuden.

Varoitus: Laitetta ei ole tarkoitettu käytettäväksi sokerittomien nesteiden kanssa.

Käytä luonnollisia mehuja tai sekoituksia, joiden sokeripitoisuus on 15–25 %, tai käytä kaupallisia sekoituksia valmistajan suositusten mukaisesti.

3) Kannen vaihto:

Kun säiliö on täytetty, asenna yläkansi kulhoon. Varmista, että kansi on kunnolla kiinni koneen turvallisen ja tehokkaan toiminnan varmistamiseksi juomaa valmistaessasi.

3.5. Ohjauspaneelin toiminta

Malli RCSL 1/6A (yksisylinterinen kone)

Moottorin kierrosluvun näyttö (yksisylinterinen kone)

• Moottorin nopeusnäytön aktivointi: Paina puhdistusnappia ("CLEAN/-") siirtyäksesi puhdistustilaan. Paina sitten asetusnappia ("SET") näyttääksesi reaaliaikaisen nopeusarvon näytöllä.
• Näytön lukema: Näytön vasemmassa osassa näkyy "--2" ja oikealla puolella jäljellä olevat numerot. Yhdistämällä nämä numerot voit lukea pääkoneen nopeuden, esim. 2385 rpm.

Vaihteen asennon säätö (yksisylinterinen kone)

• Siirry asetustilaan: Paina ja pidä "SET"-painiketta painettuna 2 sekunnin ajan siirtyäksesi vaihteen parametrien asetustilaan. Vaihteen vaihtaminen: Näytön vasen osa vilkkuu. Paina "SET"-nappia vaihtaaksesi vaihteita (alue 1-10).
• Asetusten tallentaminen: Jos et käytä näppäimiä 5 sekuntiin, järjestelmä tallentaa automaattisesti asetetun arvon ja poistuu asetustilasta.

Huomautus: Mitä suurempi vaihdenumero, sitä alhaisempi on juoman lämpötila.

Tehdasasetukset (yksisylinterinen kone)

• Tehdasasetustilaan siirtyminen: Paina vaihteen asetustilassa asetusnappia ("SET") ja pidä se painettuna 5 sekunnin ajan.
• Parametrien muuttaminen: Valitse muutettava parametri painamalla asetusnäppäintä ("SET"). Paina jäähdytysnäppäintä ("AUTO/+") lisätäksesi arvoa tai puhdistusnäppäintä ("CLEAN/-") pienentääksesi arvoa.
• Asetusten tallentaminen: Jos et käytä näppäimiä 10 sekuntiin, järjestelmä tallentaa automaattisesti asetetut arvot ja poistuu asetustilasta.

Tehdasparametritaulukko (malli RCSL 1/6A - yksisylinterinen kone)

Määrä	Arvo	Parametrin nimi
F0	80	Välityssuhde
F1	1100	Pienen nopeuden suoja-arvo
F2	3	Aloita suojausaika
F4	kolmekymmentä	Moottorin lämpemisisaika

Hälytyskoodien kuvaus

1) "--": Näkyy, kun moottori ei käy tai moottorin nopeutta ei voida havaita. Moottori ja mikseri lakkaavat toimimasta. 2) "NL": Näkyy, kun moottori epäonnistuu tai juoman lämpötila on liian korkea, mikä kuormittaa moottoria raskaasti ja nopeus laskee alle asetetun arvon. Moottori ja mikseri lakkaavat toimimasta.

Yksisylinterisen koneen ominaisuudet (malli RCSL 1/6A)

1) Sekoitus:

• Paina mix/clean-näppäintä ("CLEAN/-") aloittaaksesi sekoitustoiminnon, sekoitusvalo syttyy.
• Paina CLEAN/- näppäintä uudelleen kytkeäksesi sekoitustoiminnon pois päältä.

2) Jäähdytys:

• Paina jäähdytysnäppäintä ("AUTO/+") käynnistääksesi jäähdytystoiminnon; jäähdytysvalo alkaa vilkkua. Kun kompressori käynnistyy, merkkivalo lakkaa vilkkumasta. Kun jäähdytys saavuttaa 100%, jäähdytysvalo vilkkuu uudelleen.
• Paina jäähdytyspainiketta ("AUTO/+") uudelleen kytkeäksesi jäähdytystoiminnon pois päältä; jäähdytysvalo sammuu.

Huomautus: Kun siirryt puhdistuksesta jäähdytykseen, sammuta puhdistustila ensin. Samoin sammuta jäähdytystila ennen kuin siirryt puhdistukseen.

Malli RCSL 2/6A (kaksisylinterinen kone)

Moottorin kierrosluvun näyttö (kaksisylinterinen kone)

• Moottorin nopeusnäytön aktivointi: Paina CLEAN-painiketta siirtyäksesi puhdistustilaan. Paina sitten asetusnäppäintä ("SET").
• Näytön lukema: Vasemmalla näytöllä näkyy vasemman sylinterin nopeus ja oikealla näytöllä oikean sylinterin nopeus. Esimerkiksi arvo 285 tarkoittaa, että päämoottorin nopeus on 2850 rpm.

Vaihteen asennon säätö (kaksisylinterinen kone)

• Siirry asetustilaan: Paina ja pidä "SET"-painiketta painettuna 2 sekunnin ajan siirtyäksesi vasemman sylinterin vaihteen parametriasetustilaan.
• Vaihteenvaihto: Paina "SET"-näppäintä vaihtaaksesi oikean sylinterin asetuksiin. Käytä "+"- tai vähennysnäppäimiä muuttaaksesi arvoa (välillä 1-10).
• Asetusten tallentaminen: Jos et käytä näppäimiä 5 sekuntiin, järjestelmä tallentaa automaattisesti asetetun arvon ja poistuu asetustilasta.

Huomautus: Mitä suurempi vaihdenumero, sitä alhaisempi on juoman lämpötila.

Tehdasasetukset (kaksisylinterinen kone)

• Tehdasasetustilaan siirtyminen: Paina vaihteen asetustilassa asetusnäppäintä ja pidä sitä painettuna 5 sekunnin ajan siirtyäksesi tehdasasetustilaan.
• Parametrien muuttaminen: Valitse muutettava parametri painamalla asetusnäppäintä "SET". Käytä "+"- tai vähennysnäppäimiä muuttaaksesi arvoa.
• Asetusten tallentaminen: Jos et käytä näppäimiä 10 sekuntiin, järjestelmä tallentaa automaattisesti asetetut arvot ja poistuu asetustilasta.

Tehdasparametritaulukko (malli RCSL 2/6A - kaksisylinterinen kone)

Määrä	Arvo	Parametrin nimi
F0	80	Vasemman sylinterin välityssuhde
F1	80	Oikean sylinterin välityssuhde
F2	1100	Pienen nopeuden suoja-arvo
F3	3	Aloita suojausaika
F4	kolmekymmentä	Moottorin lämpememisaika

Hälytyskoodien kuvaus

3) "--": Näkyy, kun moottori ei käy tai moottorin nopeutta ei voida havaita. Moottori ja mikseri lakkaavat toimimasta. 4) "NL": Näkyy, kun moottori epäonnistuu tai juoman lämpötila on liian korkea, mikä kuormittaa moottoria raskaasti ja nopeus laskee alle asetetun arvon. Moottori ja mikseri lakkaavat toimimasta.

Kaksisylinterisen koneen ominaisuudet (malli RCSL 2/6A)

1) Sekoitus:

• Paina vasenta tai oikeaa CLEAN-näppäintä aktivoidaksesi kyseisen sylinterin sekoitustoiminnon; sopiva sekoitusvalo syttyy.
• Paina CLEAN-näppäintä uudelleen poistaaksesi sekoitustoiminnon kyseiseltä sylinteriltä.

2) Jäähdytys:

• Paina jäähdytyspainiketta ("AUTO") vasemmalla tai oikealla puolella käynnistääksesi kyseisen sylinterin jäähdytystoiminnon; jäähdytysvalo alkaa vilkkua. Kun kompressori käynnistyy, merkkivalo lakkaa vilkkumasta. Kun jäähdytys saavuttaa 100 %, jäähdytysvalo vilkkuu uudelleen.
• Paina jäähdytyspainiketta ("AUTO") uudelleen poistaaksesi jäähdytystoiminnon kyseiseltä sylinteriltä; jäähdytyksen merkkivalo sammuu.

3) Kaksisylinterinen toiminta:

• Yritä saada molemmat osapuolet työskentelemään samanaikaisesti. Kompressori pysähtyy, kun molemmat jäähdytysvalot alkavat vilkkua.
• Paina käytön aikana jäähdytyspainiketta ("AUTO") toiminnan lopettamiseksi; jäähdytyksen merkkivalo sammuu.

Huomautus: Kun siirryt puhdistuksesta jäähdytykseen, sammuta puhdistustila ensin. Samoin sammuta jäähdytystila ennen kuin siirryt puhdistukseen.

3.6. Puhdistaminen ja huolto

VAROITUS: Ennen kuin puhdistat tai huollat konetta, sammuta se ja irrota se virtalähteestä. Irrota pistoke pistorasiasta vetämällä itse pistokkeesta, ei johdosta. Kaikki koneen osat, jotka joutuvat suoraan kosketukseen tuotteiden kanssa, on puhdistettava perusteellisesti. Puhdistus tulee suorittaa ohjekirjan kuvien mukaisesti.

Puhdistusprosessi:

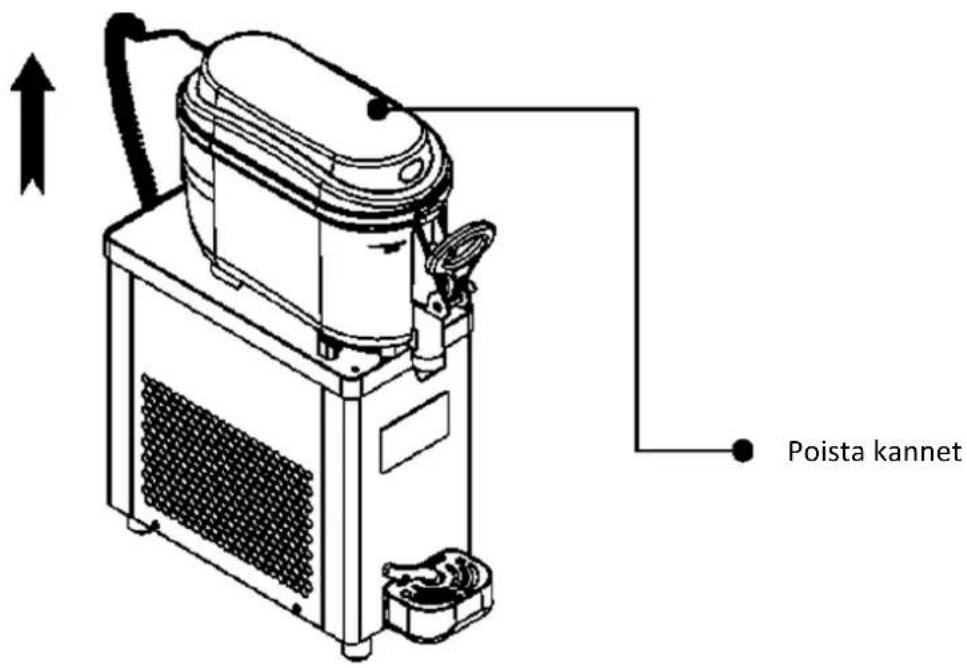

1) Purkaminen:

Kansien irrottaminen: Aloita poistamalla kaikki saatavilla olevat kannet päästäksesi käsiksi koneen sisäisiin osiin.

Säiliöiden tyhjennys: Tyhjennä kaikki jäljellä olevat tuotteet säiliöistä. - Säiliöiden puhdistus: Täytä säiliöt haalealla vedellä tuotteen jäämien poistamiseksi ja huuhtele sitten huolellisesti.

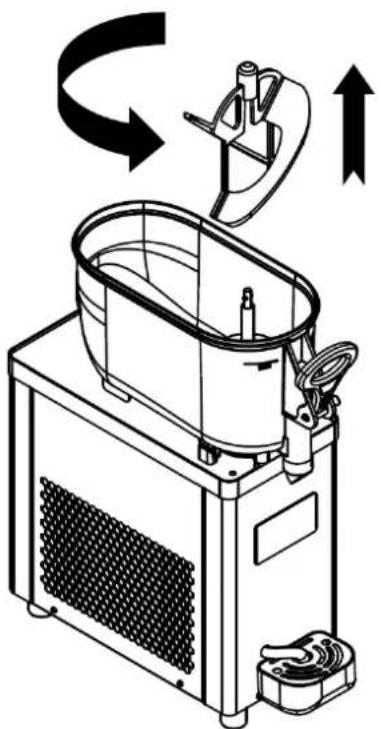

• Sekoittimen irrottaminen: Irrota sekoitin kiertämällä sitä vastapäivään ja vetämällä sitä sitten ylös kuvan osoittamalla tavalla.

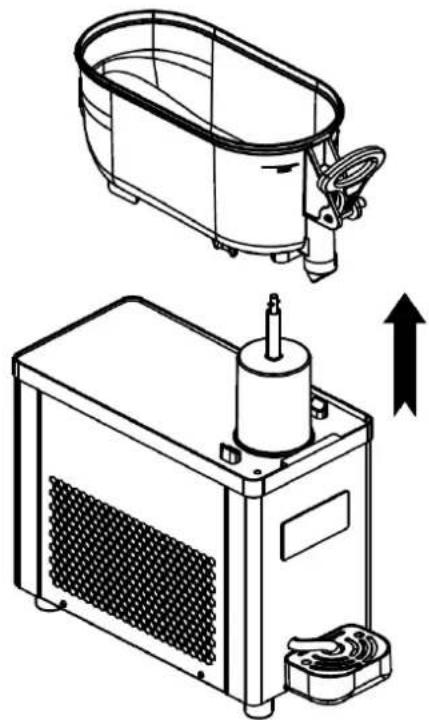

• Säiliön irrottaminen: Tartu säiliöön ja vedä se ulos kuvan osoittamalla tavalla. Jos säiliön tiiviste jää lieriömäiseen höyrystimeen, poista myös se kuvan osoittamalla tavalla.

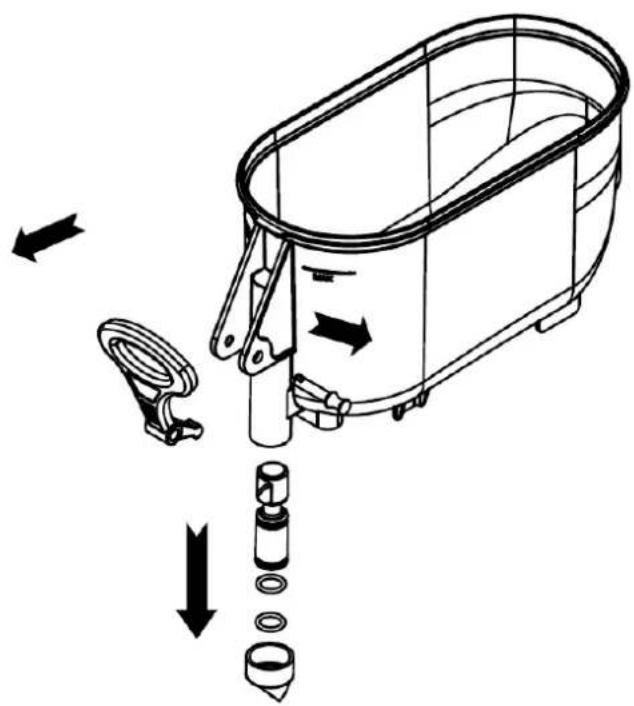

3) Annostelusuuttimen puhdistus:

• Turvavivun irrottaminen: Irrota turvavipu vetämällä kuvan osoittamaan suuntaan.

Vivun irrotus: Kun turvavipu on irrotettu, hana ja jousi voidaan irrottaa.

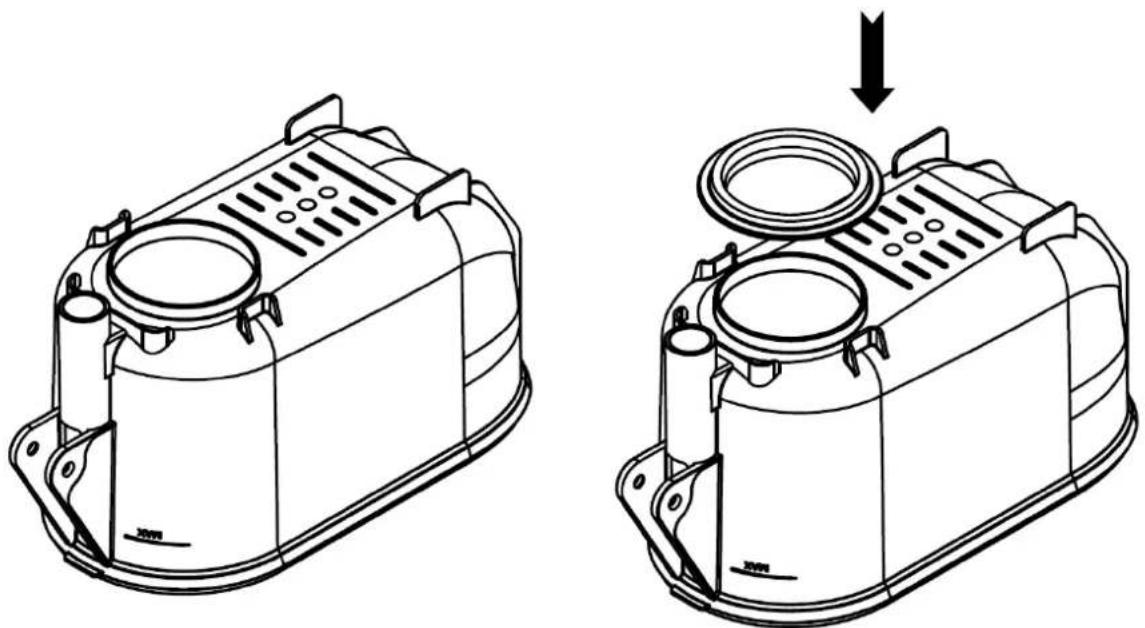

4) Säiliön asennus:

• Tiivisteen asennus: Säiliötä koottaessa tulee säiliön tiiviste asentaa kattilan pohjalle tai höyrystimeen kuvan osoittamalla tavalla.

Huomautus: Kun puhdistus ja huolto on suoritettu, varmista, että kaikki osat on asennettu oikein ja kiinnitetty ennen kuin käynnistät koneen uudelleen. Säännöllinen puhdistus ja huolto

valmistajan suositusten mukaisesti on erittäin tärkeä koneen hygienian ja käyttötehokkuuden ylläpitämiseksi.

Käytettyjen laitteiden hävitys:

Käyttöikänsä lopussa tätä tuotetta ei saa hävittää tavallisen yhdyskuntajätteen mukana, vaan se tulee toimittaa sähkö- ja elektroniikkalaitteiden kierrätystä varten tarkoitettuun keräyspisteeseen. Tämä ilmaistaan tuotteessa, käyttöohjeessa tai pakkauksessa olevalla symbolilla. Laitteessa käytetyt materiaalit ovat uudelleenkäytettäviä merkintöjensä mukaan. Uudelleenkäyttämällä, kierrättämällä materiaaleja tai muuten käyttämällä käytettyjä laitteita annat tärkeän panoksen ympäristömme suojelemiseen.

Paikallinen hallinto antaa sinulle tietoja käytettyjen laitteiden asianmukaisesta hävityspisteestä.

3.7. Ongelmien ratkaiseminen

Yleisimmät ongelmat Ratkaisu
Ei jäähdytystä: Yleensä juoma ei muutu merkittävästi, kun laite on ollut toiminassajonkin aikaa.	1) Tarkista onko virtaliitäntä oikea,Jos sitä e i ole kytketty, liitä se oikein;2) Tarkista, palaako jäähdytysvalo. Jos valo ei syty,paina jäähdytyspainiketta. Jos valo palaa ja laite ei vieläkan jäähdytä,ota yhteyttä asiakspalveluun.
Huono jäähdytys: Huono jäähdytystheo,toimii pitkään,se voi jäähtyä normalalisti,mutta ei saavuta haluttua vaikutusta.	1) Tarkista,täyttävätkö käytetyt raaka-aineet vaatimukset2) Säädä vaihdeasennon säätoä,säädäkorkealaatuista asentoa3) Tarkista,että koneen sjoitusasento täyttaa vaatimukset4) Jos et edelleenkään pysty ratkaisemaanyllä olevia ongelmia,ota yhteyttä asiakspalveluun.
Materiaali loppu:Laitteen käydessä sekoitin toimii,mutta kun kahvaa vedetään alas,materiaialia ei poistu.	1) Tarkista,täyttävätkö käytetyt raaka-aineet vaatimukset.2) Säädä vaihteen asennon asetusa,säädä alempi vaihteen asento;3) Jos et edelleenkään pysty ratkaisemaanyllä olevia ongelmia,ota yhteyttä asiakspalveluun.
"--" -hälytys: mikserin käyninsteyksenormaali 2-3 sekuntia käynnistyksenjälkeen,sitten"--" -hälytysilmestyy,ota yhteyttä asiakspalveluun saadaksesi apua."NL"-hälytys:tulee näkyviin jonkin ajan kuluttua ja sekoitin käy hitaasti.	1) Tarkista,täyttävätkö käytetyt raaka-aineet vaatimukset.2) Säädä vaihteen asentoa ja laske vaihteen asentoa.3) Jos et edelleenkään pysty ratkaisemaanyllä olevia ongelmia,ota yhteyttä asiakspalveluun.
Materialivuoto: Vuoto on vuotojuomatynnyristä taitsuuttimesta laitteen ollessa toiminassa.	1) Tarkista ja vaihda tiivisterengas
Jäätynyt sylinteri: Juomasäiliö taitjuoksuputki onjäätynyt koneen ollesa käynnissä.	1) Tarkista,täyttävätkö käytetyt raaka-aineet sopivan märärn sokeria tai vetta lisäämistaskoskevat vaatimukset.2) Paina jäähdytyspainiketta,lopeta jäähdytys ja annaseistäjonkin aikaa ja tyhjennä sitten.

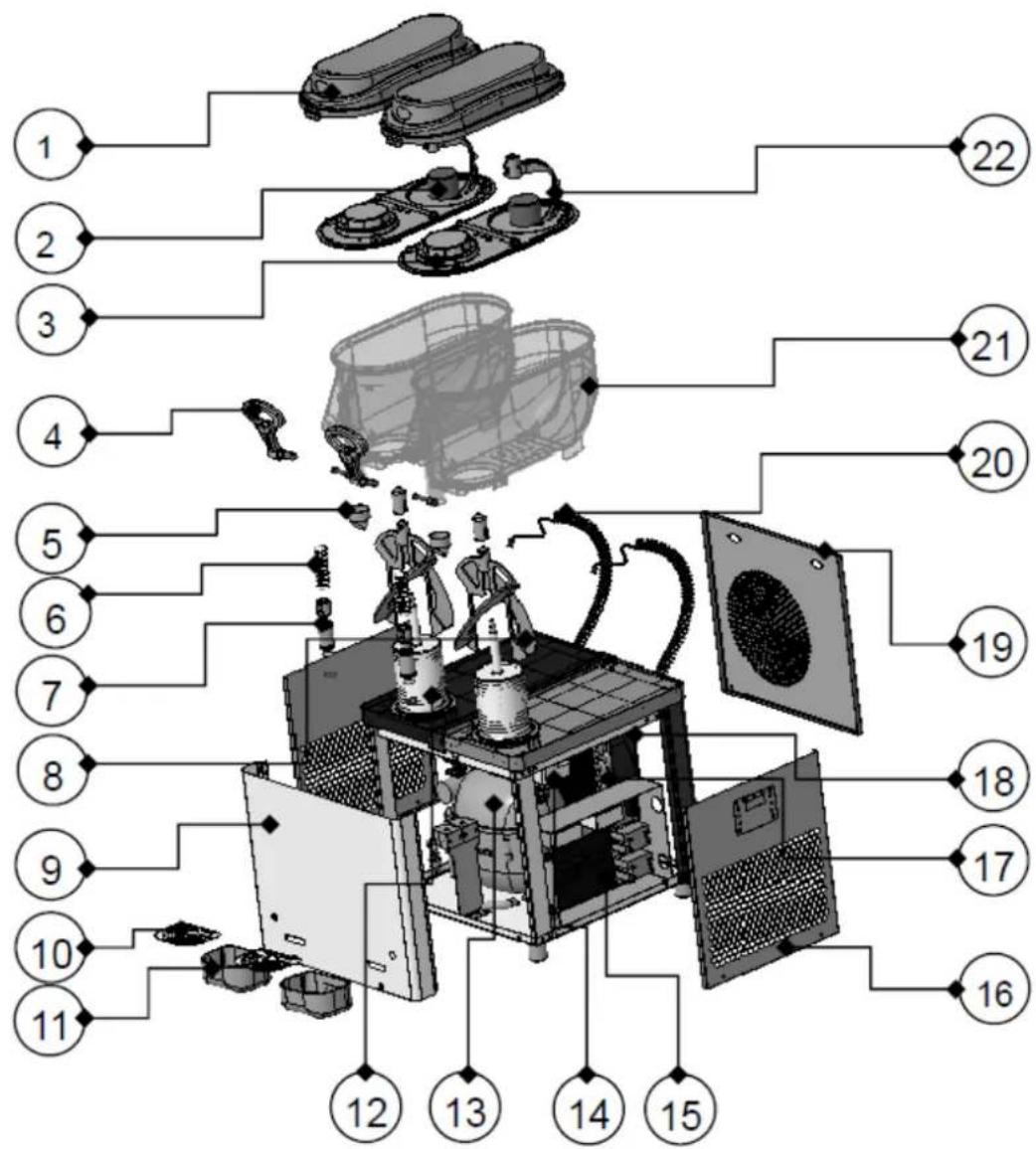

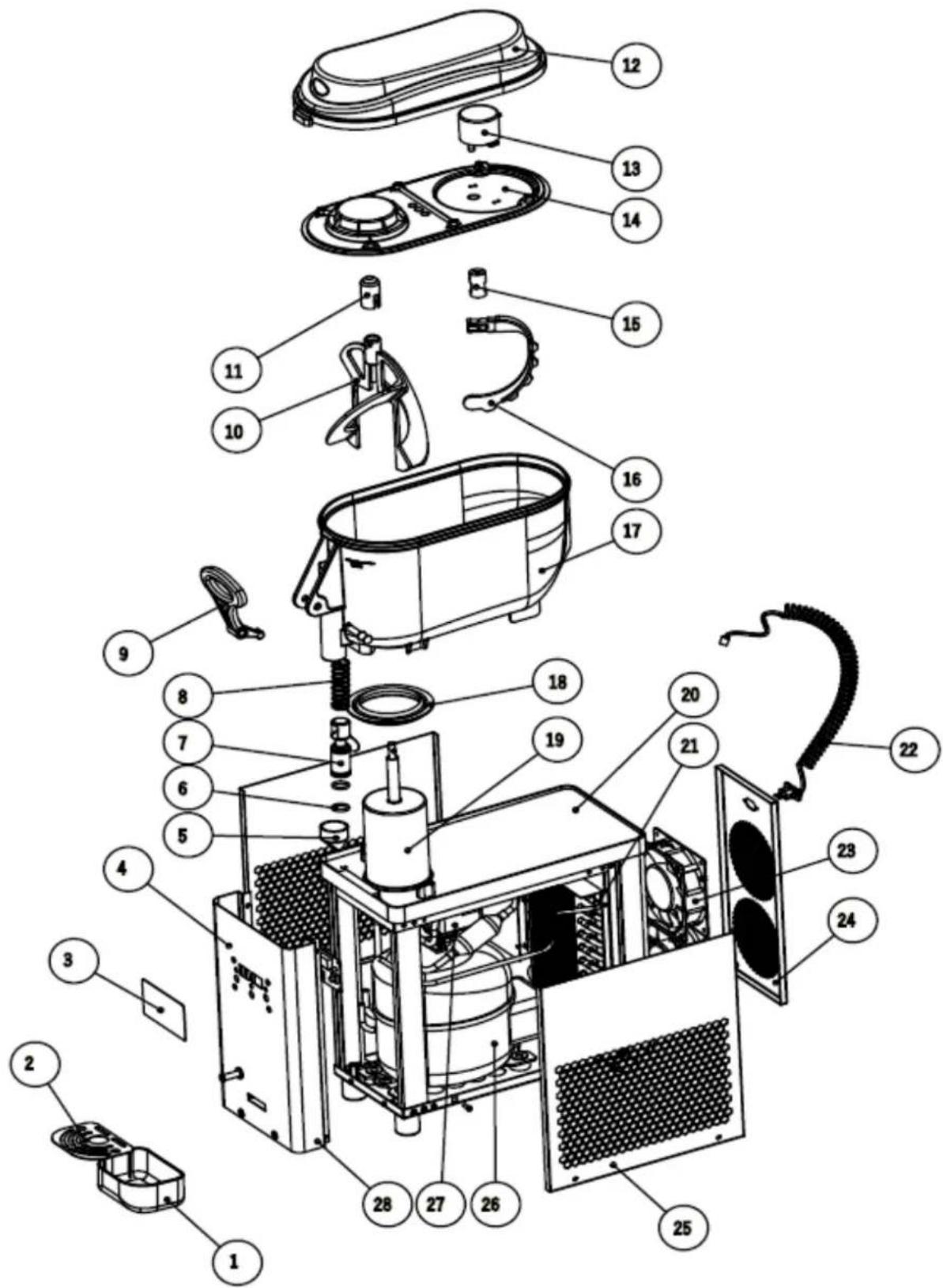

3.8. Kokoonpanopiirustus

Märä	Nimi	Märä	Nimi
1	Tippaallas	15	Holkki vaihdemoottorille
2	Tippakaukalon ristikko	16	Takasekoitin
3	Ohjauspaneeli	17	Tankki
4	Etukansi	18	Säiliön tiiviste
5	Työntötangon kärki	19	Höyrystin
6	Tiivisterengas	20	Koneen pohja
7	Työntäjä	21	Lauh Dutin
8	Jousi	22	Lanka
9	Kahva	23	Puhallin
10	Sekoitin	24	Takapaneli
11	Sekoittimen kansi	25	Sivupaneeli
12	Yläkansi	26	Kompressori
13	Vaihde moottori	27	Vaihde moottori
14	Sisäkansi

Määrä	Nimi	Määrä	Nimi	Määrä	Nimi
1	Kansi	9	Etupaneeli	17	Lauhdutin
2	Vaihde moottori	10	Tippakaukalon ristikko	18	Puhallin
3	Sisäkansi	11	Tippaallas	19	Takapaneeli
4	Kahva	12	Höyrystin	20	Lanka
5	Työntötangon kärki	13	Kompressori	21	Tankki
6	Jousi	14	Sekoittimen moottori	22	Takasekoitin
7	Työntäjä	15	Ohjauspaneeli
8	Sekoitin	16	Sivupaneeli

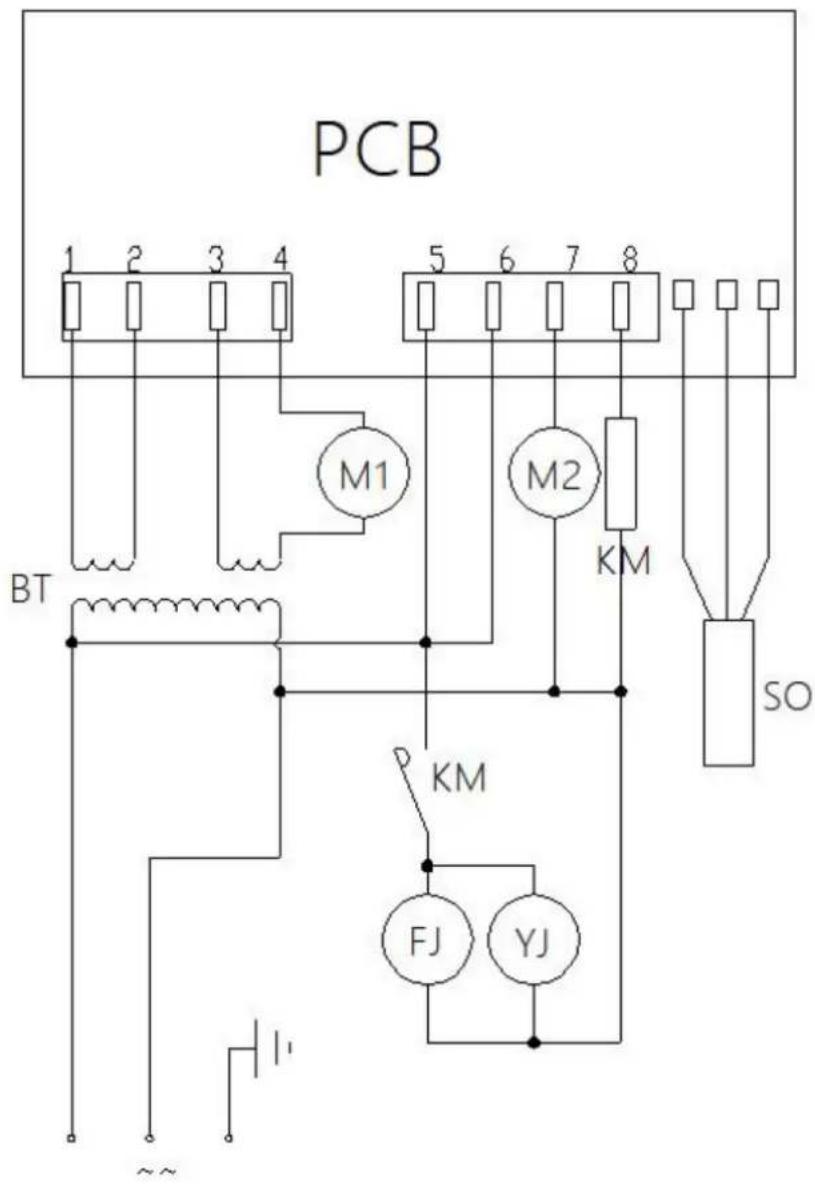

3.9. Sähkökaavio

PCB - Painettu piirilevy

BT - muuntaja

YJ - Kompressori

MF - Tuulettimen moottori

M1 - DC-vaihdemoottori

M2 - AC-vaihdemoottori

KM - Relekontakti

SO - anturi

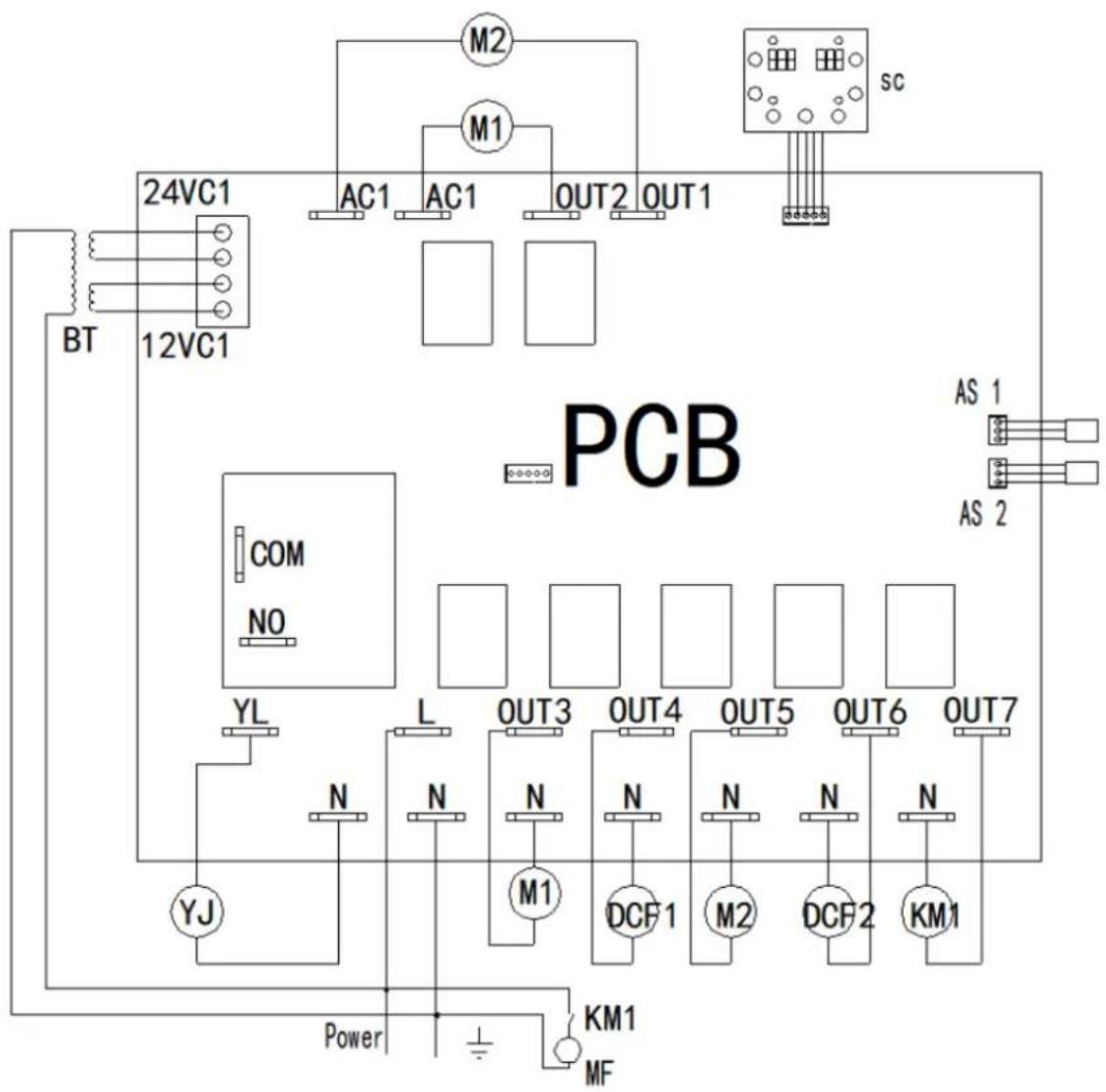

PCB - Painettu piirilevy

BT - muuntaja

YJ - Kompressori

MF - tuulettimen moottori

m1, m2 - DC-vaihdemoottori

M1, M2 - AC-vaihdemoottori

KM - Relekontakti

DCF - solenoidiventtiili

AS - vieressä oleva kytkin
