KÄYTTÖOHJE PFU 2000 Grundfos

Asennus- ja kayttöohjeet

Sivu 40

1. Kaksoispumpppujen relemodulisarja

Ennenkuin kaksoispumppujen kytkentara
sian liettavien relemodulien vailhtotyo
aloitetaan on tamä asennusohje luettava
huolellisiest. Asennuksen ja kayton tulee
muilta osin noudattaa paikallisia asetuksa
ja seurata yleista kaytantöa.

Huom. Moduleilla (lisayksikolla) varustettuja pumppuja ei saa liittaa tajuusmuuttajakayttoon.

Relesarja käsittä:

• 2 relemodulia ruuveineen sekä ruuvinvaannin.
• 2 kaapelilapivientia.
• 1 valikaapeli.
• 2 kytkentäkaaviota kytkentārasioiden sisäkansiin.

Kun kaksoispumppu on varustettu relemoduleilla, se voidaan liittaa suorana ulkoiseen katkaisijaan, koska sisaañrakennetu lamposuoja suojaa pumppua kai killa kolmella nopeudella.

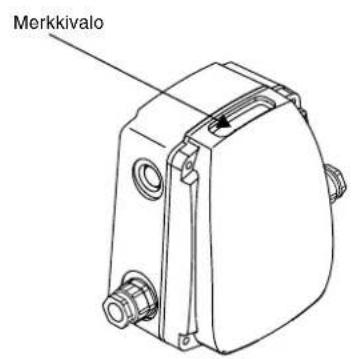

Reyleksikko on varustetu kahdella merkkivalolla, katso kuva 1, ja yhdellai viestilahdoll.

2. Viestilähtö

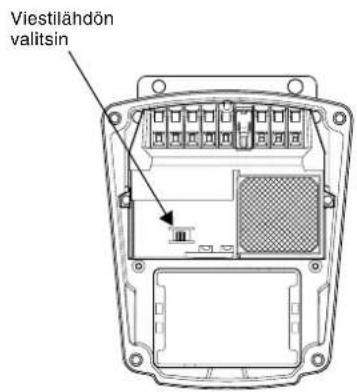

Viestilähtö voidaan valitsimen avulla saataa toimimaan seuraavissa asennoissa kayttto tai hairio, katso kuva 1:

Käytö: Lähtö aktiviituu kun pumppu käy.

Häiriö: Lähtö aktiviotuu härjostä.

Vuorottelukaytto: Tata asento kaytetaan kun halutaan vuorottelukaytto pumpun 1 ja 2 vallil.

Merkkivalojen ja viestilahdon toiminta ilmenee taulukosta jaksossa 6. Merkkivalo ja viestilähtö.

3. Merkkivalot

Relemoduli on varustettu vihrealla ja punaisella merkkivalolla. Merkkivaloen toiminta ilmenee taulukosta jaksossa 6. Merkkivalo ja viestiiahto.

4. Kaksoispumpppujen kayttemuodot

Pumppukaytto voidaan valita kolmesta eri kayttota-vasta:

1. Vuorottelukaytto. Pumput toimivat vuorottellulla kaytto- ja varapumppona.
2. Varapumppukaytto. Toinen pumppu toimii jatkuvasti kayttlopumppana ja toinen jatkuvasti varapumppana.
3. Vakiopumppukeyto. Pumput toimivat toisistaan rippumatta, mahdollisesti ulkoisella kayto- tai hairoilmoituksella.

5. Valikaapeli

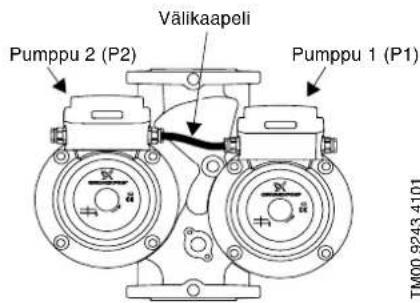

Vuorottelu- ja varapumppukaytossa on relemodulien liitinsillat kytkettava toisinsa toimitukseen sisalytvan 4-johdinkapaell avulla. Kaepeli johdetaan kytkentarasioih niinikaaan toimitukseen sisalytvien lapivienten avulla, katso kuva 2.

Kuva 1
965f 9626 00W⊥969f 8826 00W⊥

Kuva 2

6. Merkkivalo ja viestilähtö 7. Vaihtaminen

Merkkivalo		Viestilähtö aktivoituu		Merkitys
Vihrea	Punai-nen	Käytö	Häiriö
Ei pala	Ei pala	1 NCROC	21 NCROC	Pumppu on pysahtynyt. Syöttöjannite on katkaistu tai puut-tuva valehe.
Palaa	Ei pala	Pumppu	Käy. 12 NCROC
Palaa	Palaa	1 NCROC	1 NCROC	Vain 3-vaiehpumput: Pumppu kãy mutta pyörii vaärinpäin.
Ei pala	Palaa	1 NCROC	21 NCROC	Lämpösuoja py-saytäntypum-pun.
Vilk-kuu	Ei pala	1 NCROC	212 NCROC	Pumppu on pysahtety ukoisen katkaisijan avulla.
Vilk-kuu	Palaa	1 NCROC	21 NCROC	Pumppu on tai on ollut lampösojan pysahtäma ja en pysahtetytul-koisessta kãy/seis-katkaisijasta.

Jokaisen kytkentarasian kohdistuvan toimpenitea iakana on syottjannitteen oltava katkaistuna ja on varmistuttava siita, etta sitiepaehuomiossa voida kytkea.

1. Katkaise syöttöjannite ulkoisella katkaisjalla.
   Kytkentärasioiden vihret merkkivalot eivat saa palaa.
2. Iroita kytkentarasioiden kannet.
3. Poista kaikkj johdot liittimistään.
4. Entiset kytkentarasioiden modulit korvataan uusilla, katso kuva 3. Kuvassa esitetjen kolmen ruvin irroittamiseksi kaytetaan toimitukseen sisaltyvaa ruvinvaaanninta.

Kuva 3

1. Kytkentārisioiden kansissa sijaitsevat kytkentā-kaaviot korvataan uusilla toimituilla kaavioilla, katso kuva 4.

Kuva 4

∠690 9910 LOW⊥966# 0696 00W⊥

SF

1. Littisillat kyktetäan ja vaihtokytkin asetetaan alempana esitetyn taulukon mukaan. Taulukossa mainitut kyktentakaaviot sijaitsevat ohjeen lopussa.

VaklopumppukHz (pumput toimivat toisistaan riippumatta)
Käytöilmoituktella Kuva A
Häiriöilmoituktella Kuva B

Vuorottelukaytö tal varapumpkukaytö (käytä toimitukseen sisältyvää valiikaapolia, katso kuva 2)
Vuorottelukaytö Kuva C
Varapumpkukaytö, jossa pumppu 1 toimii käytöpumppona ja pumppu 2 on varapumppu.	Kuva D
Huom.: Vaihtokytkin ei saa olla asetettuna vuorottelu-käytölle.
Varapumpkukaytö, jossa pumppu 2 toimii käytöpumppona ja pumppu 1 on varapumppu.	Kuva E
Huom.: Vaihtokytkin ei saa olla asetettuna vuorottelu-käytölle.
Kaksoilspumppujen härliö- tai käytöilmoitus vuorottelu-käytölä: Kun viestilähtöä käytetän härriö- tai käytöilmoitukseen on käytetävalirelta. Kuva F näytää 1-vaïheisen pump- pun vuorottelukaytössa ulkaisella häröilmoituksella jossa on härö pumpussa 2 tai molemmissa pu-pulsa.	Kuva F
Kaksoilspumppujen härliö- tal käytöllmol-tus varapumpkukaytölä: • K un käytöpumpun viestilähtöä käyté häräö- tai käytöilmoitukseen on käytetävalirelta. • K un varapumpun viestilähtöä käytetä häräö- tai käytöilmoitukseen, tämä tehdään kuten kuvassa A tai B on osoitetu.

1. Sahkotiedot

Käy/seis-tulo (liittimet 7 ja 8)	Ulkoinen potentiaalivapaa liitin. Maks. kuormitus: 250 V, 1,5 mA. Min. kuormitus: 100 V, 0,5 mA.
Käytö- tai häriö-ilmoituslähtö (liittimet 1 - 3)	Sisäinen potentiaalivapaa vaihtokytkin. Maks. kuormitus: 250 V, 2 A, AC. Min. kuormitus: 5 V, 1 mA, DC.

1. Vurorottelukkaytolla: Suorita toimivuuskoe jak-sossa 9. Vurorottevan kayttomuodon toimivuuskoe kuvaillulla tavalla.
2. Asenna kytkentarasian kansi.
3. Kytke syottjannite.

9. Vuorottelevan kayttemuodon toimivuuskoe

Huom. Ennenkuin toimivuuskoe aloitetaan on pumpun oltava asennettu ja kayttovalmis.

Seuraava toimivuuskoe suoritetaan valikaapelin oikean liittannan tarkistamiseksi vuorottelukaytossa.

Koe suoritetaan kahdella vaiheessa, joilla kullakin on omataarkistuksensa.

Vaihe 1
1	Molemmat pumput: Tarkista, että syöttöjännite on katkaistu.
2	Pumppu 1: Aseta viestilāhdön vaihtokytkin asentoon vuorottelukëyttö. Pumppu 2: Aseta viestilāhdön vaihtokytkin asentoon hairiöilmoitus.
3 Molemmat pumput: Iroita nopeudenvalitsin.
4 Molemmat pumput: Kytke syöttöjännite.
Tarkistus	Pumppu 1: ·Pumppu ei kãy. ·Vihreã merkkivalo ei pala. ·Punainen merkkivalo palaa.	Pumppu 2: ·Pumppu ei kãy. ·Vihreã merkkivalo ei pala. ·Punainen merkkivalo palaa.
Vaihe 2
1 Molemmat pumput: Katkaise syöttöjännite.
2 Molemmat pumput: Asenna nopeudenvalitsin.
3 Molemmat pumput: Kytke syöttöjännite.
Tarkistus	Kaksoispumppu toimii vuorottelukëyöllã ja vaihtaa pumppua joka vuorokaasi. Syöttö-jännitteen kytkemisen jälkeen on sattumanvaralista kumpi pumppu kãynnistyy. Pumppu 1 (pumppu 2): ·Pumppu kãy. ·Vihreã merkkivalo palaa. ·Punainen merkkivalo ei pala.	Pumppu 2 (pumppu 1): ·Pumppu ei kãy. ·Vihreã merkkivalo vilkuu. ·Punainen merkkivalo ei pala.

10. Havittäminen

Tämän tuotteen tai sen osien havittamisessä on noudatettava seuraavia ohjeita:

1. Käytä paikallisia yleisiä tai yksityisä jätekeräilyn palveluja.
2. Jos jatekerailyn palveluja ei ole, tai ne eivat vastaanota tai pysty kasiitelemaan tuoteen materiaaleja, voidaan tuote tai sen mahdolliset ymparistolle vaaralliset aineet toimittaa lahimpaan GRUNDFOS-yhtioon tai -huoltokorjaamoon.

Oikeus mutoksiin pidatetaaan.

1. Relaemodulsaet til dobbeltpumper
