Notice Grundfos PFU 2000 - page 36
Valj ditt sprak och ange din e-post: vi skickar en specifikt oversatt version.
Produkttyp Relämodul för dubbel cirkulationspump
Märke Grundfos
Modell PFU 2000
Huvudfunktioner Alternerande, reserv, separat drift; signalutgång för drift/felindikering; grön och röd lysdiod
Elektrisk matning Via cirkulationspump (230 V AC enfas eller trefas beroende på modell)
Signalutgång Potentialfri växlande kontakt, 250 V, 2 A AC max, 5 V, 1 mA DC min
Start/stopp-ingång Extern potentialfri kontakt, 250 V, 1,5 mA max, 100 V, 0,5 mA min
Driftslägen Alternerande (växling var 24:e timme), reserv (en pump aktiv), separat (oberoende)
Termiskt skydd Inbyggd ipsotherm i cirkulationspumpen
Lysdiodindikatorer Grön lysdiod (drift) och röd lysdiod (fel/stopp)
Innehåll i satsen 2 relämoduler, 2 gängade kabelgenomföringar, 1 anslutningskabel med 4 ledare, 2 kopplingsscheman
Anslutningskabel 4 ledare, medföljer, för alternerande och reservdrift
Säkerhet Stäng av strömmen före ingrepp; använd inte med frekvensomriktare
Underhåll Inget specifikt underhåll krävs; kontrollera regelbundet att funktionen är korrekt
Reservdelar och reparationsmöjlighet Relämoduler kan bytas individuellt; använd medföljande scheman
Allmän information Utformad för Grundfos dubbelcirkulationspumpar; installation enligt gällande föreskrifter

Vanliga frågor - PFU 2000 Grundfos

Hur installerar jag relämodulen PFU 2000?
Innan installation, stäng av strömmen. Montera relämodulerna i kopplingsdosorna på dubbelcirkulationspumpen med medföljande skruvar. Anslut plintarna enligt schemat för valt driftsläge (alternerande, reserv eller separat). För alternerande och reservdrift, anslut de två modulerna med den medföljande 4-ledarkabeln.
Vilka driftslägen är möjliga?
Tre lägen finns: alternerande drift (pumparna växlar var 24:e timme), reservdrift (en pump går kontinuerligt, den andra i reserv), och separat drift (pumparna arbetar oberoende).
Hur ställer jag in signalutgången?
Signalutgången ställs in med en väljare på modulen. Du kan välja mellan: Drift (skickar driftstatus), Fel (skickar felstatus) och Alternerande drift (för växling). Funktionerna beskrivs i tabellen i avsnitt 6 i bruksanvisningen.
Vad betyder de gröna och röda lysdioderna?
Den gröna lysdioden indikerar normal drift (fast sken) eller stopp via extern brytare (blinkande). Den röda lysdioden indikerar fel (fast sken) eller strömavbrott (släckt). Fullständig tabell över tillstånd finns i bruksanvisningen.
Kan jag använda PFU 2000-modulen med en frekvensomriktare?
Nej, bruksanvisningen anger tydligt att cirkulationspumpar med moduler inte ska anslutas till frekvensomriktare. Det kan skada produkten.
Hur testar jag alternerande drift efter installation?
Följ tvåstegsproceduren i bruksanvisningen: först utan hastighetsväljare, kontrollera dioderna, sedan med väljaren på plats. Efter spänningssättning ska pumparna växla var 24:e timme. Detaljer finns i avsnitt 9.
Vilka är de elektriska specifikationerna för signalutgången?
Signalutgången (plint 1-3) är en potentialfri växlande kontakt. Maxbelastning: 250 V, 2 A AC. Minbelastning: 5 V, 1 mA DC.
Hur byter jag en defekt relämodul?
Stäng av strömmen, ta bort kåporna på kopplingsdosorna, koppla bort alla ledningar, skruva sedan loss de tre skruvarna som håller modulen. Byt ut den mot en ny modul och skruva fast. Använd medföljande skruvmejsel. Byt även kopplingsschemat.
Är PFU 2000-modulen kompatibel med alla Grundfos dubbelcirkulationspumpar?
Modulen är utformad för Grundfos dubbelcirkulationspumpar med kompatibla kopplingsdosor. Kontrollera referenserna i bruksanvisningen eller kontakta Grundfos tekniska support.
Vad gör jag vid fel eller funktionsstörning?
Kontrollera först lysdioderna: en fast röd lysdiod indikerar stopp på grund av termiskt skydd. Se felkoden i bruksanvisningen. Om problemet kvarstår, stäng av strömmen och kontakta en auktoriserad Grundfos-reparationsservice.

Användarfrågor om PFU 2000 Grundfos

0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.

Ställ en ny fråga om denna apparat

E-postmeddelandet förblir privat: det används endast för att meddela dig om någon svarar på din fråga.

Inga frågor ännu. Var den första att ställa en.

Ladda ner instruktionerna för din Elektriskt relä i PDF-format gratis! Hitta din manual PFU 2000 - Grundfos och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. PFU 2000 av märket Grundfos.

BRUKSANVISNING PFU 2000 Grundfos

Monterings- och driftsinstruktion

Sida 36

Grundfos PFU 2000 - 1

1. Relamodulset till dubbelpumperpar

Grundfos PFU 2000 - Relamodulset till dubbelpumperpar - 1

Las noggrant igenom denna monteringsanvising innan arbete med utbyte av modulerna i kopplingsboxarna paborjas. Installation och drift skali oovigt ske enligt lokala foreskrifter och gangse praxis.

OBS: Pumpar utrustade med modul fãr ej anslutas till en frekvensomformare.

Ett relamodulset bestar ay:

  • 2 relämodulera med skruvar och "skruvmejsel".
  • 2 kabelforskruvningar.
  • 1 manöverkabel.
  • 2 kopplingsscheman for kopplingsboxarnas lock.

När dubbelpumpen ar utrustad med relämodulator, kan den anslutas direkt till en extern brytare, eftersom det inbygga overhettningskyddet skyddar pumpen vid alla tre varvatalen.

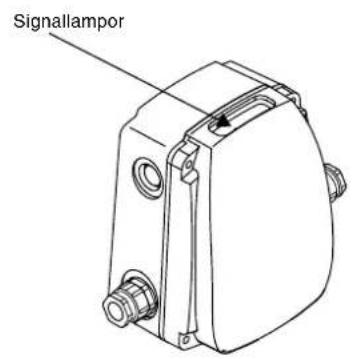

Relämodulerna ar dessutom utrustade med tvá signallampor, se fig. 1, och i plintanslutningen finns en signalutgang.

2. Signalutgang

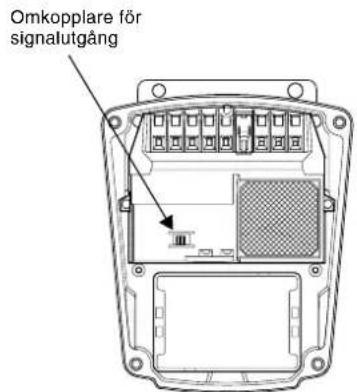

Signalutgangen kan med hjalp av en omkopplare aktiveras vid drift erler fel, se fig.1:

Grundfos PFU 2000 - Signalutgang - 1

Drift: Utgangen ar aktiverad nar pumpen ar i drift.

Grundfos PFU 2000 - Signalutgang - 2

Fel: Utgangen aktiveras vid fel.

Grundfos PFU 2000 - Signalutgang - 3

Vaxeldrift: Detta lage anvands nar man onskar vaxeldrift mellan pumparna 1 och 2.

Signalutgangens Funktioner framgär av tabellen i avsnitt 6. Signallampor och signalutgang.

3. Signallampor

Relämodulerna ar urustade med en grón och en röd signallampa. Signallampornas fonction framgår av tabellen i avsnitt 6. Signallampor och signaltgang.

4. Driftsformer for dubbelpumperpar

Man kan valja mellan tre driftsformer:

  1. Vaxeldrift. Pumparna arbetar vaxelvis som drifts- och reserv pump.
  2. Reservdrift. Den ena pumpen arbetar hela tiden som driftspump och den andra är reservpump.
  3. Enkelpumpdrift. Pumparna gár oberoende av varandra, eventuellt med extern drift- erler felmeddelande.

5. Manoverkabel

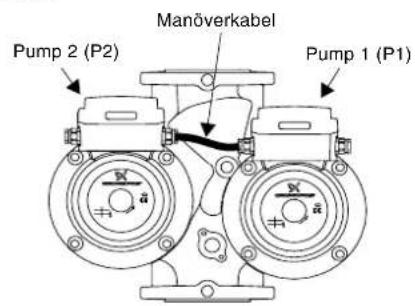

Vid vaxeldrift och reservdrift skall relamodulernas kopplingsplantar forbinds inbordes via den medleveverade 4-ledarkabeln. Kabeln fors in med hjalp av de tvä medleveverade kabelforskruvningarna, se fig. 2.

Grundfos PFU 2000 - Manoverkabel - 1
Fig. 1
TM0092334596TM0092364596

Grundfos PFU 2000 - Manoverkabel - 2

Grundfos PFU 2000 - Manoverkabel - 3
Fig. 2
TM00 9243 4101

6. Signallampor och signalutgang 7. Utbyte

SignallamporSignal-utgang akti-verad vid Beskrivning
Grön Röd DriftFel
LyserinteLyserinte1 NC KOC21 NC KOC
LyserLyserinte1 2 3 NC KOC1 2 3 NC KOC
LyserLyserinte1 NC KOC1 NC KOC
LyserLyser1 2 3 NC KOC1 NC KOC
LyserLyser1 NC KOC1 NC KOC
LyserLyser1 NC KOC1 NC KOC
BlinkarLyserinte1 NC KOC21 NC KOC
BlinkarLyser1 NC KOC21 NC KOC

Grundfos PFU 2000 - Signallampor och signalutgang 7. Utbyte - 1

Fore varje ingreppipumpenskopplingsboxar skull natspannngen brytas. Se till attinte natspannings oventat kan slas till av misstag.

  1. Bryt natspanninger med den externa brytaren. De grona lampornà pa kopplingsboxarna skall vara släckta.
  2. Demontera kopplingsboxarnas lock.
  3. Demontera alla ledninger i kopplingsplintarna.

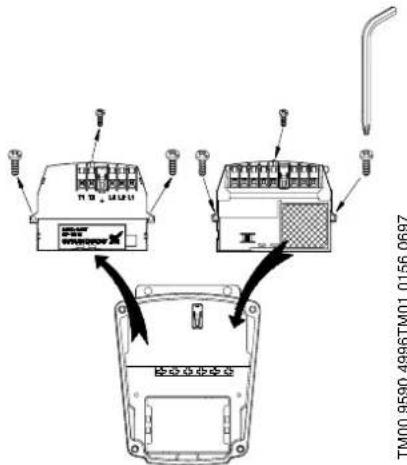

  4. Befintlga modulier i kopplingsboxarna byts ut mot de nya, se fig. 3. For att demontera de tre visade skruvarna anvands den medlevererade "skruvmejseln".

Fig. 3
Grundfos PFU 2000 - Signallampor och signalutgang 7. Utbyte - 2
TM0095904996TM0101560697

  1. Kopplingsschemani kopplingsboxarnas lock byts ut mot de medlevererade nya, se fig. 4.

Grundfos PFU 2000 - Signallampor och signalutgang 7. Utbyte - 3
Fig. 4

Grundfos PFU 2000 - Signallampor och signalutgang 7. Utbyte - 4

  1. Kopplingsplintarna ansluts, och omkopplaren ställs in进展 följande tabell, som hänvisar till kopplingssscheman langst baki anvisingen.
Enkelpumpdrift (pumparna,gåroberoende av varandra)
Med driftmeddelande Fig. A
Med felmeddelande Fig. B
Växeldrift eller reservdrift (använd den medlevererade manöverkabeln, se fig. 2)
Växeldrift Fig. C
Reservdrift med pump 1 som driftspump och pump 2 som re- servpump. OBS: Omkopplaren fãr ejvara inställd für växeldrift.Fig. D
Reservdrift med pump 2 som driftspump och pump 1 som re- servpump. OBS: Omkopplaren fãr ejvara inställd für växeldrift.Fig. E
Fel- aller driftmeddelande på dubbelpumper i växeldrift: Om man vill använda signalut- gängen für fel- uller driftmeddelan- den skall att mellanrelä anvandas. Fig. F visar en 1-faspump i växeld- drift med externt felmeddelande vid fel på pump 2 eller på båda pumparna.Fig. F
Fel- aller driftmeddelande på dubbelpumper par i reservdrift: • Om man vill använda signalutgängen på driftspumpen fãr fel- uller driftmeddelan- den skall att mellanrelä anvandas. • Om signalutgängen på reservpumper skall andrøngsdellanden gör§ detta SSE som visas i fig. A aller B.
  1. Elektriska data
Ingång for start/stopp (plint 7 och 8)Extern potentialfri kontakt. Max. belastning: 250 V, 1,5 mA. Min. belastning: 100 V, 0,5 mA.
Utgång for drifts-ller felmeddelande (plint 1 till 3)Intern potentialfri vãx-lande kontakt. Max. belastning: 250 V, 2 A, AC. Min. belastning: 5 V, 1 mA, DC.

Grundfos PFU 2000 - Signallampor och signalutgang 7. Utbyte - 5

  1. Vid vaxeldrift: Gör faktionstest sā som beskrivs i avsnitt 9. Funktionstest av vaxeldrift.
  2. Montera kopplingsboxarnas lock.
  3. Anslut forsorjningsspanninger.

9. Funktionstest av vaxeldrift

OBS: Innan Funktionstesten paborjas, skull pumpen

vara installerad och klar for drift.

For att kontrollera att manoverkabeln ar korrekt installerad vid vaxeldrift, skall foljande tillvagagangssatt anvandas. Testen gors i fyra steg, var och ett med sin kontroll.

Steg 1
1 Bäda pumparna: Kontrollera att nätspänningen ar bruten.
2Pump 1: Ställ in omkopplaren till signalutgången für vãxeldrift. Pump 2: Ställ in omkopplaren till signalutgången für felmeddelande.
3 Bäda pumparna: Demontera varvvalsomkopplaren.
4 Bäda pumparna: Slå till nätspänningen.
KontrollPump 1: · Pumpen går inte. · Grön signallampa lyser inte. · Rød signallampa lyser.Pump 2: · Pumpen går inte. · Grön signallampa lyser inte. · Rød signallampa lyser.
Steg 2 (om kontrollen oven är OK)
1 Bäda pumparna: Bryt nätspänningen.
2 Bäda pumparna: Montera varvvalsomkopplaren.
3 Bäda pumparna: Slå till nätspänningen.
KontrollDumbelpumpen går med vãxeldrift och med vãxling en gäng per dygn. Tillfälligheter avgör vilken av pumparna som startar:när nätspänningen slås till. Pump 1 (pump 2): · Pumpen går. · Grön signallampa lyser. · Rød signallampa lyser inte.Pump 2 (pump 1): · Pumpen går inte. · Grön signallampa blinkar. · Rød signallampa lyser inte.

10. Destruktion

Destruktion av denna produkt eller dolar harav skall ske enlgit foljande riktlinjer:

  1. Anvand lokalt gallande offentiga aller privata for- ordninger aller regler for destruktion.
  2. Om sadana foreskrifter erler forordningar saknas erller att material som ingar iprodukten inte emottages, kan Produkten erller darifran eventuella miljofarliga material lamnas till narmaste GRUNDFOS-bolag.

Ratt till andringar forbehalles..
