| Tuotetyyppi | Kannettava puutarhapuhallin/imuri-silppuri |
| Merkki | Solo |
| Malli | Comfort 442 |
| Mitat (P x L x K) ilman putkia | 350 x 250 x 350 mm |
| Paino (puhallustila) | 4,7 kg |
| Paino (imutila) | 5,8 kg |
| Tehonlähde | 2-tahtinen bensiinimoottori, bensiini/öljyseos 40:1 |
| Säiliön tilavuus | 0,4 L |
| Iskutilavuus | 27,6 cm³ |
| Moottorin maksimiteho | 0,8 kW |
| Moottorin maksimikierrosluku | 8300 min⁻¹ |
| Ilmavirta (puhallus) | 610 m³/h |
| Ilmavirta (imu) | 600 m³/h |
| Ilman maksiminopeus | 72 m/s |
| Äänenpainetaso (LpA) | 93,9 dB(A) |
| Taattu äänitehotaso | 109 dB(A) |
| Tärinä (yläkahva) | 2,0 m/s² |
| Tärinä (alakahva) | 1,4 m/s² |
| Sytytystulppa | CHAMPION RCJ7Y |
| Päätoiminnot | Lehtien ja roskien puhallus, imurointi ja silppuaminen |
| Säännöllinen huolto | Ilmansuodattimen puhdistus, sytytystulpan tarkistus, polttoaineen tyhjennys |
| Turvallisuus | Päälle/Pois-kytkin, hätäpysäytys, kuulonsuojaus vaaditaan |
| Varaosat | Alkuperäisosia suositellaan |
| Takuu | Lakisääteinen takuu valmistusvirheitä vastaan |
Usein kysytyt kysymykset - Comfort 442 SOLO
Käyttäjien kysymyksiä aiheesta Comfort 442 SOLO
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Puhallin PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi Comfort 442 - SOLO ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. Comfort 442 merkiltä SOLO.
KÄYTTÖOHJE Comfort 442 SOLO
2.4 Symbole am Gerät
Symbol Bedeutung
1 Tietoa käyttöohjeesta.... 239
1.1 Kansilehden symbolit 239
1.2 Merkkien selitykset ja huomiosanat ... 240
2 Tuotekuvaus 240
2.1 Käyttötarkoitus ....240
2.2 Mahdollinen ennakoitavissa oleva vääärä käyttö.... 240
2.3 Toimitussisältö ....241
2.4 Laitteessa käytettävät merkinnät...... 241
2.5 Tuotteen yleiskuva 242
3 Turvallisuusohjeet.... 242
3.1 Käyttäjät 242
3.2 Henkilönsuojaimet.... 242
3.3 Bensiinin ja öljyn käsittely .....243
3.4 Turvalliset työolosuhteet .....243
3.5 Ihmisten ja eläinten turvallisuus sekä omaisuuden varjeleminen 243
3.6 Laiteturvallisuus ....244
4 Lisätarvikkeiden asentaminen ja irrotta- minen 244
4.1 Asennus puhallusta varten.... 244
4.2 Puhallusputkien irrottaminen.... 245
4.3 Asennus imurointia varten.... 245
4.4 Keruusäkin ja imuputkien irrottami-
nen 245
5 Käyttöönotto.... 246
5.1 Laitteen tarkistus 246
5.2 Bensiini-öljyseoksen valmistaminen ja tankkaaminen 246
6 Moottorin käyttö 247
6.1 Moottorin käynnistäminen 247
6.2 Moottorin kierrosluvun muuttaminen .. 248
6.3 Moottorin sammuttaminen (17) ...... 248
7 Käyttötavat.... 248
7.1 Työskentely puhallustilassa (18) ...... 248
7.2 Työskentely imurointitilassa (19)...... 248
8 Huolto ja hoito 249
8.1 Ilmansuodattimen puhdistaminen javaihtaminen (20)....249
8.2 Sytytystulpan huolto (21) ......250
8.3 Polttoainesuodattimen tarkistaminen ja vaihtaminen (22) 250
8.4 Kaasuttimen säädöt (23) ......250
8.5 Laitteen ruuvien tarkistaminen/kiristäminen (24) 250
8.6 Huoltosuunnitelma....251
9 Ohjeet häiriötilanteissa....252
10 Kuljettaminen....253
11 Säilytys....254
12 Tekniset tiedot....254
13 Asiakaspalvelu ja huolto....255
14 Ympäristön suojelu....255
15 Takuu ja tuotevastuu....255
1 TIETOA KÄYTTÖOHJEESTA
Saksankielinen versio on alkuperäinen käyttöohje. Kaikki muut kieliversiot ovat alkuperäisen käyttöohjeen käännöksiä.
Säilytä käyttöohje aina siten, että voit tarvittaessa tarkistaa siitä tarvitsemasi laitetta koskevat tiedot.
■ Luovuta käyttöohje aina laitteen mukana.
■ Lue käyttöohjeeseen sisältyvät turvallisuusohjeet ja varoitukset ja noudata niitä.
1.1 Kansilehden symbolit
Symboli Merkitys
Lue tämä käyttöohje ehdottomasti huolellisesti läpi ennen käyttöönottoa. Käyttöohjeen lukeminen on laitteen turvallisen ja häiriöttömän käytön edellytys.
Käyttöohje
Symboli Merkitys
Älä käytä bensiinillä toimivaa laitetta avotulen tai lämmönlähteiden läheisyydessä.
1.2 Merkkien selitykset ja huomiosanat
⚠️ VAARA! Tarkoittaa välittömän vaaran aiheuttavaa tilannetta, joka aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä.
⚠️ VAROITUS! Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä.
⚠️ VARO! Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa lievän tai keskivai- kean loukkaantumisen, jos sitä ei vältetä.
HUOMAUTUS! Tarkoittaa tilannetta, joka voi aiheuttaa aineellisia vahinkoja, jos sitä ei vältetä.
HUOMAUTUS Lisätietoja laitteesta ja sen käytöstä.
2 TUOTEKUVAUS
Tämä yhdistetty puutarhaimuri/-puhallin on kan- nettava puutarhatyökalu lehtien ja roskien puhal- tamiseen sekä niiden imurointiin ja silppuami- seen.
Laite on polttomoottorikäyttöinen. Polttomoottori muodostaa roottorin avulla erittäin nopean ilmavirran. Roottoriakseliin asennettu pyörivä silppua-misterä silppuaa imuroidut lehdet ja roskat, ennen kuin ne päätyvät keruusäkkiin.
Irrotettavien ja asennettavien lisätarvikkeiden avulla laite voidaan muuntaa imurointia tai puhallusta varten.
2.1 Käyttötarkoitus
Tämä puutarhaimuri/-puhallin on tarkoitettu yksityiseen käyttöön. Sen käyttötarkoitus on:
Lehtien, ruohon, roskien ja rikkaruohojen pu-haltaminen pois ja kokoaminen yhteen. Pu-hallustilassa laitetta voidaan kantaa yhdellä kädellä.
Kuivien lehtien ja kuivan ruohon imuroiminen ja silppuaminen. Imurointitilassa laitteesta on pidettävä kiinni kahdella kädellä. Keruusäkin kantohihnan täytyy mennä vasemman olkapään yli.
Laitteeseen on asennettava oikeat mukana toimitetut lisätarvikkeet joko puhallusta tai imurointia varten ennen työskentelyn aloittamista.
Kaikenlainen muu käyttö ja laitteeseen tehtävät muutokset ja lisäykset katsotaan käyttötarkoituksesta poikkeavaksi käytöksi, jonka seurauksena on takuun raukeaminen, vaatimustenmukaisuuden menettäminen (CE-merkki) sekä valmistajan kaikenlaisen vastuun raukeaminen käyttäjälle tai ulkopuolisille aiheutuvista vahingoista.
2.2 Mahdollinen ennakoitavissa oleva väärä käyttö
Puutarhapuhallinta/-imuria ei ole tarkoitettu ammattimaiseen käyttöön yleisissä puistoissa tai urheilukentillä eikä maa- ja metsätalouskäyttöön. Ota huomioon erityisesti seuraavat asiat:
Laitetta ei saa käyttää ilman puhallus- tai imurointitilan lisätarvikkeita.
Laitetta saa käyttää vain yksi henkilö, ei useampi.
⚠️ VAARA! Räjähdys- ja palovaara. Jos laitteella imuroidaan räjähtäviä ja syttyviä tuotteita, kuumaa tuhkaa, palojäänteitä ilman avotulta tai hehkuvia savukkeita, on välitön räjähdys- ja palovaara.
- Älä imuroi mitään yllä mainittuja tuotteita tai vastaavia aineita.
⚠️ VAROITUS! Loukkaantumisvaara. Puhallustilassa imuritilän läpi imuroidut ja puhallusputkista ulos puhalletut esineet voivat aiheuttaa vakavia vammoja ihmisille tai eläimille.
Imuritilän edessä ei saa olla mitään esineitä puhallustilan aikana.
- Älä koskaan suuntaa ilmasuihkua ihmisiä tai eläimiä kohti.
⚠️ VARO! Loukkaantumisvaara ja omaisuusvahingon vaara. Laitteen voimakas ilmasuihku ja melu voivat aiheuttaa vammoja ja paniikkia ihmisille ja eläimille. Eläimet voivat paeta paniikissa ja aiheuttaa muita vahinkoja. Voimakas melu voi aiheuttaa kuulovaurioita.
Käytä laitetta vain, kun työskentelyalueella ei ole henkilöitä tai eläimiä.
- Älä imuroi laitteella pieneläimiä.
Noudata turvaetäisyyttä ja kytke laite pois päältä, jos ihmisiä tai eläimiä tulee lähietäisyydelle.
- Älä käytä laitetta sairaaloiden, vanhainkotien tai vastaavien laitosten läheisyydessä.
HUOMAUTUS! Laitevaurioiden vaara. Imuroidut nesteet vahingoittavat laitetta. Märät lehdet ja märkä ruoho tukkivat laitteen. Imuroidut oksat, lasinsirpaleet, teräväreunaiset esineet, metallinkappaleet, kivet ja muut esineet vahingoittavat silppuamisterää ja roottoria.
- Älä imuroi nesteitä, märkiä lehtiä tai märkää ruohoa.
- Älä imuroi mitään yllä mainittuja esineitä.

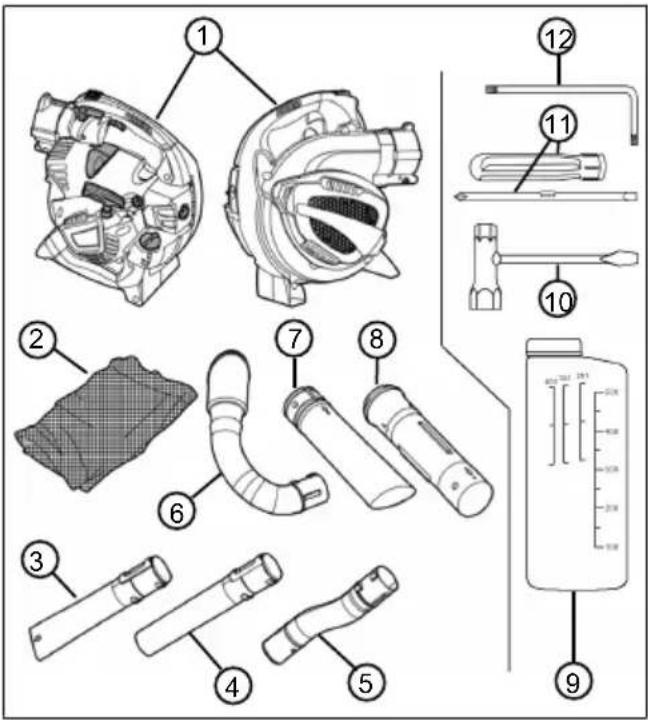

2.3 Toimitussisältö
Laite ja kaikki lisätarvikkeet toimitetaan laatikossa. Toimitus sisältää tässä mainitut osat. Tarkista, ovatko kaikki osat mukana:
1 Puutarhaimuri/-puhallin
2 Kantohihnalla varustettu keruusäkki
3 Alapuhallusputki, litteä suutin
4 Alapuhallusputki, pyöreä suutin
5 Yläpuhallusputki, käyrä
6 Poistoilmaputki
7 Alaimuputki
8 Yläimuputki
9 Polttoaineen sekoituskanisteri
10 Sytytystulppa-avain ja ruuvinväännin
Nro Osa
11 Ruuvinvääntimen kahva ja varsi ura- ja ristikantaruuveille
12 Torx ^® -kulmaruuvinväännin
2.4 Laitteessa käytettävät merkinnät
Symboli Merkitys
Virtakytkin. Tämä kytkin on aina l-asennossa (päällä). Kun kytkin kytketään 0-asentoon, laite sammuu välittö-mästi.
Symboli kaasun lukitusvivussa. Ala-asennossa moottorin kierroslukua voidaan muuttaa kaasukahvalla. Lukitussa yläasennossa moottori käy suurimmalla kierrosluvulla.
Imuritilään merkitty nuoli. Työnnä ruuvinväännin imuritilän ylempään sivuaukkoon ritilän avaamiseksi.
Symboli polttoainesäiliön korkissa. Täytä seosta, jon-ka sekoitussuhde on 40:1 eli 40 osaa bensiiniä : 1 osa kaksitahtiöljyä
Täyttömäärän ilmaisin poltto-
ainesäiliössä
Kaasuttimen säädön symbolit:
L = vähemmän polttoainetta bensiini-öljyseoksessa moottorin ollessa lämmin
H = enemmän polttoainetta bensiini-öljyseoksessa moottorin ollessa kylmä
Tyyppikilvessä olevat symbolit: laitteen paino ilman lisätarvikkeita
Symboli Merkitys
Tyyppikilvessä olevat symbolit: Taattu äänitehotaso [dB(A)]

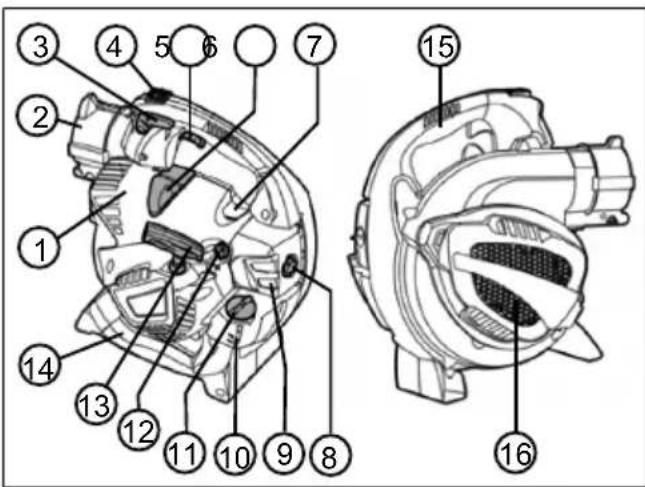

2.5 Tuotteen yleiskuva
Tässä kappaleessa kuvataan puutarhaimurin/-pu-haltimen osat ja hallintalaitteet. Lisätarvikkeet, katso Luku 2.3 "Toimitussisältö", sivu 241.
| 1 Moottorin suojus |
| 2 Yläpuhallusputken ja poistoilmaputken lii-täntäkappale |
| 3 Kaasun lukitusvipu |
| 4 Virtakytkin |
| 5 Kaasukahva |
| 6 Sytytystulpan pistoke |
| 7 Esirikastinpainike |
| 8 Ilmansuodatinruuvi |
| 9 Ilmansuodatinkotelo |
| 10 Polttoainesäiliö |
| 11 Polttoainesäiliön korkki |
| 12 Rikastimen kääntönuppi |
| 13 Käynnistyskahva |
| 14 Alakahva |
| 15 Yläkahva |
Nro Osa
16 Imuritilä. Imuritilän alla: silppuamisterä ja roottori
3 TURVALLISUUSOHJEET
⚠️ VARO! Kuulovaurion vaara. Laitteesta lähtee käytön aikana erittäin kova ääni. Se voi vaurioittaa käyttäjän tai lähistöllä olevien ihmisten tai eläinten kuuloa.
Käytä kuulonsuojaimia.
Noudata turvaetäisyyttä ihmisiin ja eläimiin. Kytke laite pois päältä, jos ihmisiä tai eläimiä tulee lähietäisyydelle.
HUOMAUTUS Tutustu ehdottomasti laitteen käyttöohjeeseen. Opettele erityisesti, miten laite pysäytetään välittömästi.
3.1 Käyttäjät
Laitetta eivät saa käyttää alle 16-vuotiaat nuoret tai henkilöt, jotka eivät ole lukeneet käyttöohjetta. Noudata mahdollisia käyttäjän vähimmäisikää koskevia kansallisia turvallisuusmääräyksiä.
Jos käytät tämän kaltaista laitetta ensimmäistä kertaa: Pyydä laitteen myyjää tai muuta asiantuntijaa opettamaan, miten laitetta käsitellään. Voit myös osallistua käyttökoulutukseen.
Laitetta käyttävän henkilön on oltava levännyt, terve ja toimintakykyinen. Jos käyttäjä ei terveydellisistä syistä saa rasittaa itseään, on kysyttävä lääkäriltä, voiko hän käyttää laitetta.
Laitetta ei saa käyttää alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.
3.2 Henkilönsuojaimet
Pään ja raajojen vammojen sekä kuulovaurioiden välttämiseksi on käytettävä määräysten mukaista vaatetusta ja suojavarustusta.
■ Vaatetuksen on oltava tarkoituksenmukainen (ihonmyötäinen), eikä se saa estää liikkumista. Pitkät hiukset on ehdottomasti suojattava hiusverkolla. Älä koskaan käytä löysiä vaatteita tai muita varusteita, jotka voivat tarttua laitteeseen tai jotka mekanismi voi vetää laitteeseen, kuten esimerkiksi huiveja, leveitä paitoja tai pitkiä kaulaketjuja.
Käytettäviä henkilönsuojaimia ovat:
kuulonsuojaimet (esim. kupusuojaimet), erityisesti päivittäisen työajan ylittäessä 2,5 tuntia
Suojalasit
tärinää ja iskuja vaimentavat, pitävät työkäsineet
turvajalkineet, joissa on pitävä pohja ja teräskärki
3.3 Bensiinin ja öljyn käsittely
⚠️ VAARA! Räjähdys- ja palovaara. Bensii-ni--ilma-seoksen pääsy ilmaan synnyttää räjähtä-vän ilmaseoksen. Jos polttoainetta käsitellään epääasianmukasesti, sen leimahtaminen, räjähtä-minen tai syttyminen voivat aiheuttaa vakavia vammoja tai kuoleman.
- Älä tupakoi bensiiniä käsitellessäsi.
Käsittele bensiiniä aina ulkosalla, ei koskaan suljetuissa sisätiloissa.
■ Seuraavia toimintaohjeita on ehdottomasti noudatettava.
Kuljeta ja säilytä bensiiniä ja öljyä ainoastaan niille tarkoitetuissa astioissa. Varmista, että lapset eivät pääse käsiksi varastoituun bensiiniin tai öljyyn.
Maaston saastumisen estämiseksi eli ympäristön suojelemiseksi varmista, ettei bensiiniä tai öljyä pääse tankkaamisen yhteydessä maahan. Käytä tankkaamiseen suppiloa.
- Älä koskaan tankkaa laitetta suljetussa tilassa. Lattialle voi kerääntyä bensiinihöyryjä, ja ne voivat leimahtaa tai jopa räjähtää.
Jos bensiiniä läikkyy, pyyhi se välittömästi pois laitteen päältä ja maasta. Anna bensiinin pyyhkimiseen käyttämiesi kangaskappaleiden kuivua hyvin tuuletetussa paikassa ja hävitä ne vasta sitten. Muuten ne voivat syttyä äkillisesti itsestään.
Läikkyneestä bensiinistä muodostuu bensiinihöyryjä. Sen vuoksi älä käynnistä laitetta läikkymispaikassa vaan vähintään 3 metrin päässä siitä.
Vältä ihokosketusta mineraaliöljytuotteisiin. Älä hengitä bensiinihöyryjä. Käytä tankatessasi aina suojakäsineitä. Vaihda ja puhdista suojavaatetus säännöllisesti.
Varmista, ettei bensiiniä päädy vaatteillesi. Jos bensiiniä on päässyt vaatteillesi, vaihda ne välittömästi.
- Älä koskaan tankkaa laitetta moottorin käydessä tai ollessa kuumentunut.
3.4 Turvalliset työolosuhteet
Käytä laitetta aina ulkosalla, ei koskaan sulje-tuissa sisätiloissa.
Työskentele vain päivänvalossa tai erittäin kirkkaassa keinovalaistuksessa.
Poista ennen työskentelyn aloittamista vaaralliset aineet ja esineet työskentelyalueelta, esim. räjähtävät ja helposti syttyvät aineet, kuuma tuhka, palamisjäämät, hehkuvat savukkeet, oksat, lasinsirut, teräväreunaiset esineet, metallinkappaleet ja kivet.
Varmista tukeva asento. Vältä märkää ja liukasta maata.
Liiku työskennellessäsi hitaasti ja varovasti. Älä juokse. Varo esteitä.
3.5 Ihmisten ja eläinten turvallisuus sekä omaisuuden varjeleminen
Käytä laitetta vain niihin töihin, joihin se on tarkoitettu. Käyttötarkoituksesta poikkeava käyttö voi aiheuttaa vammoja ja aineellisia vahinkoja.
Kytke laite päälle vain, kun työskentelyalueella ei ole henkilöitä tai eläimiä.
Noudata turvaetäisyyttä ihmisiin ja eläimiin. Kytke laite pois päältä, jos ihmisiä tai eläimiä tulee lähietäisyydelle.
- Älä koskaan suuntaa moottorin pakoputkea ihmisiin tai eläimiin taikka herkästi syttyviin aineisiin tai esineisiin.
- Älä tartu imu- ja tuuletusritilään moottorin ollessa käynnissä. Pyörivät laitteen osat voivat aiheuttaa vammoja.
Kytke laite pois päältä aina, kun et tarvitse imurointi- tai puhallustoimintoa – esimerkiksi siirtyessäsi työskentelyalueelta toiselle, huol-to- ja puhdistustöiden ajaksi sekä bensiini-öl-jyseoksen lisäämistä varten.
Tapaturman sattuessa kytke laite välittömästi pois päältä lisävammojen ja -vaurioiden välttämiseksi.
Epäasianmukainen käyttö ja huolto voivat lisätä laitteen synnyttämää melua ja tärinää. Ne aiheuttavat haittaa terveydelle. Kytke laite tällöin välittömästi pois päältä ja korjauta se valtuutetussa huoltokorjaamossa.
- Älä käytä laitetta, jos siinä on kuluneita tai vioittuneita osia. Kuluneet tai vioittuneet laitteen osat voivat aiheuttaa vakavia vammoja.
Käytä laitetta ainoastaan kunkin työtehtävän vaatimalla moottorin kierrosluvulla. Vältä enimmäiskierrosluvun käyttöä melun ja täri-nän vähentämiseksi.
Pidä työpäivien aikana riittävän pitkiä taukoja, jotta ehdit toipua melun ja tärinän vaikutuk-sista. Suunnittele työt niin, että voimakkaasti tärisevien laitteiden käyttö jakautuu useille päiville.
Laitteen pitkäaikainen käyttö altistaa käyttäjän tärinälle ja voi aiheuttaa verenkiertohäiriöitä (valkosormisuutta). Riskin pienentämiseksi käytä käsineitä ja pidä kätesi lämpiminä. Jos valkosormisuuden oireita esiintyy, hakeudu välittömästi lääkärin hoitoon. Oireita ovat mm. tunnottomuus, herkkyyden häviäminen, pistely, kutina, särky, voimien väheneminen sekä ihon värin tai kunnon muuttuminen. Tavallisesti oireet ilmenevät sormissa, kämmenissä tai pulssissa. Mitä matalampi lämpötila, sitä suurempi vaara.
Säilytä laite lasten ulottumattomissa.
3.6 Laiteturvallisuus
Käytä laitetta vain seuraavin edellytyksin:
Laite ei ole likainen eikä varsinkaan ben- siinin tai öljyn likaama.
Laitteessa ja varsinkaan suojaritilöissä ei näy vaurioita tai kulumia.
■ Kaikki hallintalaitteet toimivat.
Laitteeseen on asennettu kaikki käyttöta- van edellyttämät tarvikkeet.
- Älä ylikuormita laitetta. Se on tarkoitettu kevyeen työskentelyyn yksityiskäytössä. Ylikuormitus vaurioittaa laitetta.
Älä ime laitteella oksia, lasinsiruja, teräväreunaisia kappaleita, metallinpaloja, kiviä tai muita esineitä. Ne vaurioittavat silppuamisterää ja roottoria. - Älä koskaan tuki imu- ja tuuletusritilää käytön aikana, jotta moottori ei ylikuormitu.
Kytke laite välittömästi pois päältä, jos moottori alkaa täristä epätavallisesti ja voimakkaasti. Laitteessa on silloin vika. - Älä käytä laitetta, jos siinä on kuluneita tai vioittuneita osia. Vaihda vioittuneiden osien tilalle aina valmistajan alkuperäiset varaosat. Jos laitetta käytetään, vaikka siinä on kuluneita tai viallisia osia, valmistajalle ei voida esittää takuuvaatimuksia.
4 LISÄTARVIKKEIDEN ASENTAMINEN JA IRROTTAMINEN
Aseta puutarhaimuri/-puhallin tasaiselle ja va- kaalle alustalle lisätarvikkeiden asennusta ja irrotusta varten.
Lisätarvikkeet ovat suurikokoisia. Varmista siksi, että tilaa on riittävästi lisätarvikkeiden käsittelemiseen.
4.1 Asennus puhallusta varten
Yläpuhallusputken kiinnittäminen liitäntäkappaleeseen (01)
- Kohdista yläpuhallusputki [käyrä] (01/1) laitteessa olevaan liitäntäkappaleeseen (01/2), niin että kiila (01/3) ja ura (01/4) ovat kohdakkain. Yläpuhallusputken molempien kohoumien (01/5) on osoitettava alaspäin.
- Työnnä yläpuhallusputki (01/1) liitäntäkappaleeseen (01/2), kunnes kuulet liitäntäkappaleen salvan (01/6) lukittuvan.
Alapuhallusputken kiinnittäminen yläpuhallusputkeen (02)
Alapuhallusputkia on kahdenlaisia:
varustettu litteällä suuttimella: muodostaa litteän ilmasuihkun raskaiden, märkien lehtien ja roskien puhaltamiseen
varustettu pyöreällä suuttimella: muodostaa pyöreän ilmasuihkun kevyiden, kuvien lehtien ja roskien puhaltamiseen
Alapuhallusputkessa on pitkittäisura (02/3) ja siihen yhdistyvät poikittaisurat (02/6), (02/7). Nokka (02/4) kierretään kiinni etupoikittaisuraan (02/6). Takapoikittaisuraa (02/7) ei käytetä.
- Kohdista alapuhallusputki (02/1) yläpuhallusputkeen (02/2) siten, että pitkittäisura (02/3) ja nokka (02/4) ovat kohdakkain.
- Työnnä alapuhallusputki (02/1) yläpuhallusputkeen (02/2) vasterenkaaseen (02/5) asti, mutta ei sitä pidemmälle. Tässä asennossa nokka (02/4) on täsmälleen etupoikittaisuran (02/6) kohdalla.
- Käännä alapuhallusputkea myötäpäivään 90°, kunnes se lukittuu paikalleen.
HUOMAUTUS Kootun putken pituutta ei voi muuttaa. Alapuhallusputkea (02/1) ei voida työntää yläpuhallusputkeen vasterengasta (02/5) pidemmälle. Takapoikittaisuraa (02/7) ei siis käytetä.
4.2 Puhallusputkien irrottaminen
Alapuhallusputken irrottaminen yläpuhallusputkesta (03)
-
Käännä alapuhallusputkea (03/1) vastapäivään 90°. Tässä asennossa yläpuhallusputken (03/3) nokka (03/2) on pitkittäisurassa (03/4).
-
Vedä alapuhallusputki (03/1) irti yläpuhallusputkesta (03/3).
Yläpuhallusputken irrottaminen liitäntäkappaleesta (04)
-
Työnnä sytytystulppa-avaimen ruuvinväännin (04/1) vaakasuorassa liitäntäkappaleen salvan aukkoon (04/2), niin että ruuvinvääntimen levein kohta on salvan alla.
-
Käännä ruuvinväännintä 90°. Käännettäessä täytyy tuntua selvää vastustusta. Salva vapauttaa yläpuhallusputken (04/3). Ruuvinväännin pysyy paikallaan.
-
Vedä yläpuhallusputki (04/3) irti.
4.3 Asennus imurointia varten
Alaimuputken kiinnittäminen yläimuputkeen (05)
- Kohdista alaimuputki (05/1) yläimuputkeen (05/2) siten, että molemmat nuolet (05/3) ja (05/4) ovat kohdakkain. Seuraavat osat ovat kohdakkain tässä asennossa:
■ nokat (05/5) ja kiinnitysreiät (05/6)
■ alaimuputken ura (05/7) ja yläimuputken nokka (05/8)
- Työnnä imuputkia lujasti yhteen, kunnes tapahtuu seuraavaa:
Nokat (05/5) lukittuvat kiinnitysreikiin (05/6).
Yläimuputki osuu alaimuputken rajoitusrenkaaseen (05/9).
Imuputket on nyt liitetty tukevasti toisiinsa. Niitä ei ole enää tarkoitus irrottaa enää toisistaan.
Laitteen imuritilän avaaminen (06)
-
Pidä kiinni laitteesta (06/1).
-
Työnnä sytytystulppa-avaimen ruuvinväännin (06/2) lujasti imuritilän (06/4) ylempään si-vuaukkoon (06/3).
HUOMAUTUS Älä työnnä ruuvinväännintä etumaiseen sivuaukkoon, johon imuritilään mer-kitty nuoli osoittaa!
- Paina ruuvinväännintä yhdessä imuritilän kanssa irti laitteesta. Imuritilä kääntyy ylös.
Yläimuputken kiinnittäminen laitteeseen (07)
-
Pidä ylös kääntynyt riti lä paikallaan.
-
Kohdista yläimuputki (07/1) kotelon aukkoon (07/2) seuraavasti:
■ Poikittaisuran aukot (07/3) ja kotelon aukon kohoumat (07/4) ovat kohdakkain.
Imuputki on käännetty siten, että molemmat nuolet (05/3) ja (05/4) ovat ylhäällä.
- Työnnä yläimuputki (07/1) kotelon aukkoon (07/2) ja kierrä sitä voimakkaasti vastapäivään, kunnes se lukittuu paikalleen.
Poistoilmaputken kiinnittäminen liitäntäkappaleeseen (08)
-
Kohdista poistoilmaputki (08/1) laitteessa olevaan liitäntäkappaleeseen (08/2) siten, että kiila (08/3) ja ura (08/4) ovat kohdakkain. Poistoilmaputken molempien kohoumien (08/5) on osoitettava alaspäin.
-
Työnnä poistoilmaputki (08/1) liitäntäkappaleeseen (08/2) niin, että se kiinnittyy tukevasti paikalleen. Liitäntäkappaleen salpa (08/6) ei lukitu.
Keruusäkin kiinnittäminen poistoilmaputkeen (09)
-
Avaa keruusäkin sisäänpuhallusaukossa (09/2) oleva tarranauha (09/1).
-
Työnnä keruusäkin sisäänpuhallusaukko (09/2) niin pitkälle poistoilmaputken ulospuhallusliitännän (09/3) päälle, että tarranauha (09/1) on paksumman kohdan (09/4) takana. Keruusäkin vetoketjun ja kantohihnan täytyy osoittaa ylöspäin.
-
Vedä tarranauha (09/1) tiukalle ja sulje se.
-
Vedä keruusäkistä tarkistaaksesi, onko se tukevasti kiinni poistoilmaputken ulospuhallusliitännässä (09/3).
-
Sulje keruusäkin vetoketju, jos se on auki.
Kantohihnan kiinnittäminen keruusäkkiin (10)
-
Kiinnitä kantohihnan karbiinihaka (10/1) keruusäkin renkaisiin (10/2).
-
Nosta laitetta ja laita keruusäkin kantohihna vasemman olkapään yli. Säädä kantohihnan pituus solkea (10/3) liikuttamalla sellaiseksi, että voit kantaa keruusäkkiä mukavasti.
4.4 Keruusäkin ja imuputkien irrottaminen
Poistoilmaputken irrottaminen liitäntäkappaleesta (11)
- Vedä poistoilmaputki (11/1) irti laitteessa olevasta liitäntäkappaleesta (11/2).
Poistoilmaputkea ei tarvitse irrottaa keruusäkistä.
Imuputken irrottaminen kotelon aukosta (12)
-
Kierrä imuputkea (12/1) voimakkaasti myötä-päivään, kunnes sen lukitus avautuu ja sen voi irrottaa. Imuritilä (12/2) sulkeutuu.
-
Paina imuritilää (12/2) laitetta vasten, kunnes se lukittuu paikalleen.
5 KÄYTTÖÖNOTTO
5.1 Laitteen tarkistus
Tarkista ennen työn aloittamista:
Ovatko kaikki suojaritilät vahingoittumattomia? Korjauta vaurioituneet suojaritilät.
■ Ovatko kaikki ruuvit tiukalla? Kiristä löysät ruuvit.
■ Onko ylä- ja alakahva kiinnitetty tukevasti laitteeseen? Kiristä löysät kahvat.
Ovatko silppuamisterä ja roottori imuritilän alla vahingoittumattomia? Korjauta laitteen vahingoittuneet osat.
Toimiiko kaasukahva helposti ja palaako se nopeasti takaisin lähtöasentoon, kun se päästetään irti? Jos näin ei ole, puhdista se. Korjauta, jos se on viallinen.
Liikkuuko virtakytkin helposti I-asennosta 0-asentoon ja palaako se sitten automaattisesti takaisin? Jos näin ei ole, korjauta se.
■ Onko sytytystulppa-avain kunnolla sytytystul-passa? Paina se kunnolla paikalleen, jos se on löysällä.
■ Onko ilmansuodatin puhdas? Puhdista, jos se on likainen.
■ Onko bensiinisäiliö täysi? Valmista bensiiniöljysekoitus ja lisää sitä.
Ovatko kaikki kyseisen käyttötavan lisätarvikkeet asennettuina ja vahingoittumattomia? Asenna muut lisätarvikkeet. Vaihda vialliset lisätarvikkeet.
Imurointi:
Onko keruusäkki kiinnitetty tukevasti poistoilmaputkeen? Jos näin ei ole, työn- nä keruusäkin sisäänpuhallusaukkoa pi- demmälle poistoilmaputkeen ja kiristä tar- rahihna.
- Onko keruusäkki suljettu? Sulje keruusäkin vetoketju.
5.2 Bensiini-öljyseoksen valmistaminen ja tankkaaminen
HUOMAUTUS! Moottorivaurioiden vaara.
Pelkän bensiinin käyttö vaurioittaa moottoria ja tuhoaa sen. Valmistajalle ei tällöin voi esittää takuvaateita.
Käytä moottoria aina oikealla sekoitussuhteella valmistetulla bensiini-öljyseoksella.
Bensiini-öljyseoksen valmistaminen (13)
Kaksitahtimoottoria varten tarvittavat aineosat:
- lyijytön, tuore bensiini, oktaaniluku vähintään 90. yli 2 kuukautta varastoitu bensiini sakkaantuu ja aiheuttaa moottorin toimintahäiriöitä.
■ korkealaatuinen synteettinen kaksitahtiöljy Näistä aineista täytyy valmistaa bensiini-öljyseos sekoitussuhteessa 40:1.
- Pidä polttoaineen sekoituskanisteri (13/1) vaakasuorassa ja täytä tarvittava määrä ben- siiniä:
Tarkista täytetty määrä oikeanpuoleisesta bensiiniasteikosta (13/2) "100–500" [ml].
Täytä bensiiniä merkkiin 300, 400 tai 500 ml asti (esim. 400 ml, katso kuva).
- Pidä polttoaineen sekoituskanisteri (13/1) vaakasuorassa ja lisää tarvittava määrä kaksitahtiöljyä vasemmanpuoleisen öljyasteikon 40:1 seuraavaan viivaan asti (13/3).
- Sulje polttoaineen sekoituskanisteri (13/1) ja ravista sitä useita kertoja voimakkaasti, jotta öljy ja bensiini sekoittuvat hyvin.
Bensiini-öljyseoksen tankkaaminen (14)
- Sammuta laitteen moottori.
- Aseta laite tasaiselle ja vakaalle alustalle. Polttoainesäiliön korkin on osoitettava ylös-päin.
- Pyyhi polttoainesäiliön korkki, polttoainesäiliö ja niiden ympärillä olevat laitteen osat puh-taaksi, jotta polttoainesäiliöön ei pääse likaa bensiini-öljyseosta tankattaessa.
- Kierrä polttoainesäiliön korkki (14/1) hitaasti auki, jotta paineistunut bensiini-ilmaseos pääsee purkautumaan säiliöstä (14/2) hitaasti. Jätä korkki (14/1) roikkumaan polttoainesäiliöstä.
- Pistä suppilo (14/3) polttoainesäiliön täyttöistukkaan (14/4).
- Täytä valmistamaasi bensiini-öljyseosta poltoaineen sekoituskanisterista (14/5) täyttö-
määrän ilmaisimen (14/6) yläreunaan tai polt- toainesäilion täyttöistukan (14/4) alareunaan asti, mutta ei sen enempää.
- Vedä suppilo (14/3) polttoainesäiliön (14/2) aukosta ja kiristä korkki (14/1) lujasti kiinni.
- Pyyhi läikkynyt bensiini-öljyseos pois laitteen pinnoilta ja alustalta.
6 MOOTTORIN KÄYTTÖ
⚠️ VAARA! Moottorin pakokaasujen aiheuttama myrkytysvaara. Moottorin pakokaasujen hengittäminen voi aiheuttaa vakavan myrkytyksen. Myrkytys voi johtaa kuolemaan.
Käytä laitetta aina ulkosalla, ei koskaan sulje-tuissa sisätiloissa.
- Älä hengitä pakokaasuja sisään.
6.1 Moottorin käynnistäminen
Aseta laite maahan ennen moottorin käynnistämistä. Laitteeseen asennetuille puhallus- tai imuputkille täytyy olla tarpeeksi liikkumatilaa.
Kylmäkäynnistys (15, 16, 17)
Jos moottori on kylmä eli kun laitetta ei ole käytetty yli 5 minuuttiin, suoritetaan kylmäkäynnistys.
- Käännä rikastimen nuppi (15/1) myötäpäivään vasteeseen asti.
-
Paina esirikastinpainike (15/2) pohjaan noin 7–10 kertaa, mikä pumppaa bensiini-öljyseosta kaasuttimeen.
-
Tee seuraavat toimenpiteet samanaikaisesti:
Paina laitetta yläkahvasta (16/1) yhdellä kädellä lujasti alas maahan.
Vedä toisella kädellä käynnistyskahvaa (16/2) ensin hitaasti ja varovasti, kunnes tunnet selvää vastustusta, ja sen jälkeen nopeasti ja napakasti suoraan ylöspäin, kunnes tunnet jälleen selvää vastustusta (n. käsivarren mitan verran).
Anna käynnistysnarun kelautua takaisin, mutta älä päästä irti käynnistyskahvasta (16/2).
-
Toista edellinen menettely useita kertoja, kunnes moottori käynnistyy mutta sammuu vielä.
-
Käännä rikastimen nuppi (15/1) takaisin eli vastapäivään vasteeseen asti.
-
Tee seuraavat toimenpiteet samanaikaisesti:
■ Paina laitetta yläkahvasta (16/1) yhdellä kädellä lujasti alas maahan ja paina
kaasukahva (17/1) niin pitkälle kuin se menee.
Vedä toisella kädellä käynnistyskahvaa (16/2) ensin hitaasti ja varovasti, kunnes tunnet selvää vastustusta, ja sen jälkeen nopeasti ja napakasti suoraan ylöspäin, kunnes tunnet jälleen selvää vastustusta (n. käsivarren mitan verran).
Anna käynnistysnarun kelautua takaisin, mutta älä päästä irti käynnistyskahvasta (16/2).
-
Toista edellinen menettely useita kertoja, kunnes moottori käynnistyy ja käy tasaisesti.
-
Anna moottorin lämmetä:
-
Pidä kaasukahvaa (17/1) jonkin aikaa täysin painettuna, jotta moottori käy lämpimäksi.
Vapauta kaasukahva (17/1) hitaasti. Pai-na sitä uudestaan, jos moottori ei käy enää tasaisesti.
Päästä kaasukahvasta (17/1) irti, kun moottori on käynyt lämpimäksi. Se käy silloin tyhjäkäynnillä.
Lämminkäynnistys (15, 16, 17)
Kun moottori on vielä lämmin käytön jäljiltä eli se on sammutettu vasta hetki sitten, suoritetaan lämminkäynnistys. Siinä ei käytetä rikastinta.
- Tarkista, että rikastimen nuppi on lähtöasennossa. Jos näin ei ole, käännä sitä vastapäivään vasteeseen asti.
- Paina esirikastinpainike (15/2) pohjaan noin 2–3 kertaa, mikä pumppaa bensiini-öljyseosta kaasuttimeen.
- Tee seuraavat toimenpiteet samanaikaisesti:
Paina laitetta yläkahvasta (16/1) yhdellä kädellä lujasti alas maahan.
Vedä toisella kädellä käynnistyskahvaa (16/2) ensin hitaasti ja varovasti, kunnes tunnet selvää vastustusta, ja sen jälkeen nopeasti ja napakasti suoraan ylöspäin, kunnes tunnet jälleen selvää vastustusta (n. käsivarren mitan verran).
Anna käynnistysnarun kelautua takaisin, mutta älä päästä irti käynnistyskahvasta (16/2).
- Toista edellinen menettely useita kertoja, kunnes moottori käynnistyy mutta sammuu vielä.
- Tee seuraavat toimenpiteet samanaikaisesti:
Paina laitetta yläkahvasta (16/1) yhdellä kädellä lujasti alas maahan ja paina
kaasukahva (17/1) niin pitkälle kuin se menee.
Vedä toisella kädellä käynnistyskahvaa (16/2) ensin hitaasti ja varovasti, kunnes tunnet selvää vastustusta, ja sen jälkeen nopeasti ja napakasti suoraan ylöspäin, kunnes tunnet jälleen selvää vastustusta (n. käsivarren mitan verran).
Anna käynnistysnarun kelautua takaisin, mutta älä päästä irti käynnistyskahvasta (16/2).
- Toista edellinen menettely useita kertoja, kunnes moottori käynnistyy ja käy tasaisesti.
HUOMAUTUS Jos rikastin on kytketty vahingossa: Käännä rikastimen nuppi vastapäivään lähtöasentoon ja toista lämminkäynnistys niin monta kertaa, että moottori käynnistyy.
6.2 Moottorin kierrosluvun muuttaminen
Käytä moottoria alhaisella kierrosluvulla kevyen, kuivan aineksen ja roskien yhteydessä ja suuremmalla kierrosluvulla, kun aines ja roskat ovat märkiä ja raskaita.
Kierrosluvun portaaton säätö (17)
- Paina kaasukahvaa (17/1) niin pitkälle, että haluttu kierrosluku saavutetaan. Kaasukahvan pääteasennossa moottori käy suurimmalla kierrosluvulla.
- Vaihdettaessa paikkaa imurointi- tai puhallustilassa: Päästä kaasukahva (17/1) irti. Moottori käy silloin tyhjäkäynnillä.
Jatkuvan enimmäiskierrosluvun asettaminen (17)
- Vedä kaasun lukitusvipua (17/2) ylöspäin, kunnes se lukittuu kaasukahvan (17/1) kanssa.
- Enimmäiskierrosluvun peruuttaminen: Paina kaasun lukitusvipua (17/2) alaspäin. Moottori käy silloin tyhjäkäynnillä.
6.3 Moottorin sammuttaminen (17)
- Moottorin asettaminen tyhjäkäynnille:
Paina kaasun lukitusvipua (17/2) alaspäin tai
Päästä kaasukahva (17/1) irti.
-
Paina virtakytkin (17/3) 0-asentoon ja pidä sitä painettuna, kunnes moottori sammuu.
-
Päästä virtakytkin (17/3) irti. Se palaa takai-sin I-asentoon.
7 KÄYTTÖTAVAT
7.1 Työskentely puhallustilassa (18)
Puhallustilassa laitetta voidaan kantaa yhdellä kädellä.
⚠️ VAROITUS! Laitteen pyörivien osien aiheuttama vakavien vammojen vaara. Jos imuri-tilä on auki ja turvakytkin jumiutunut, silppuamisterä ja roottori voivat aiheuttaa vakavia vammoja.
- Älä koskaan käytä laitetta, jos imuritilä on au- ki ja turvakytkin jumiutunut.
⚠️ VARO! Loukkaantumisvaara ja omai-suusvahingon vaara. Ilmavirta ja puhallettava aines voivat aiheuttaa vammoja ihmisille ja eläimille ja aiheuttaa likaantumista.
Varmista ehdottomasti, etteivät ilmavirta ja puhallettava aines aiheuta haittaa ihmisille tai eläimille eivätkä vaurioita esineitä.
■ Ota huomioon tuulen suunta.
HUOMAUTUS Älä koskaan työskentele vastatuuleen, sillä se aiheuttaa likaantumisvaaran itsellesi ja takanasi oleville ihmisille.
- Asenna puhallusputket (katso Luku 4.1 "Asennus puhallusta varten", sivu 244).
- Käynnistä moottori (katso Luku 6.1 "Moottorin käynnistäminen", sivu 247).
- Nosta laitetta yläkahvasta (18/1) yhdellä kä-dellä.
- Säädä moottorin kierroslukua työskentelyn aikana puhallettavan materiaalin mukaan (katso Luku 6.2 "Moottorin kierrosluvun muuttaminen", sivu 248):
alhainen kierrosluku: kevyelle, kuivalle materiaalille, esim. lehdille, leikatulle ruoholle, lastuille, jyville ja roskille
keskitason kierrosluku: keskikokoiselle ja -painoiselle materiaalille, esim. märille lehdille
■ korkea kierrosluku: hyvin painavalle tai märälle materiaalille, esim. vastasata-neelle lumelle tai karkealle lialle
7.2 Työskentely imurointitilassa (19)
Imurointitilassa laitteesta on pidettävä kiinni molemmilla käsillä. Laita keruusäkki kantohihnasta vasemman olkapään yli.
HUOMAUTUS! Laitevaurioiden vaara. Imuroidut nesteet vahingoittavat laitetta. Märät lehdet ja märkä ruoho tukkivat laitteen. Imuroidut oksat, lasinsirpaleet, teräväreunaiset esineet, metallinkappaleet, kivet ja muut esineet vahingoittavat silppuamisterää ja roottoria.
- Älä imuroi nesteitä, märkiä lehtiä tai märkää ruohoa.
- Älä imuroi mitään yllä mainittuja esineitä.
HUOMAUTUS Älä imuroi laitteella pieneläimiä.
- Asenna imuputki ja keruusäkki (katso Luku 4.3 "Asennus imurointia varten", sivu 245).
- Moottorin käynnistäminen:
Irrota keruusäkin poistoilmaputki laitteen liitäntäkappaleesta, jotta voit asettaa laitteen maahan moottorin käynnistämiseksi.
Käynnistä moottori (katso Luku 6.1 "Moottorin käynnistäminen", sivu 247).
- Laita keruusäiliö kantohihnasta (19/1) vasemman olkapään yli. Keruusäkin täytyy riippua vapaana olkapäältä eikä se saa kiertyä, jotta se voi täyttyä esteettä.
- Nosta laitetta yläkahvasta (19/2) oikealla kä-dellä.
- Työnnä vasemmalla kädellä keruusäkin pois- toilmaputki liitäntäkappaleeseen, kunnes se kiinnittyy tukevasti paikalleen.
-
Ota laitteesta kiinni molemmilla käsillä: ylä- kahvasta (19/2) ja alakahvasta (19/3).
-
Työskentelyn aikana:
Käytä laitetta keskitason/korkealla kierrosluvulla.
- Pidä imuputken imuaukot vain muutaman senttimetrin korkeudella maasta.
- Älä täytä keruusäkkiä aivan täyteen. Jos keruusäkki on täysi, imuteho heikkenee.
Jos olet imuroinut vaarallisen esineen: Sammuta heti moottori ja poista esine. Tarkista, onko silppuamisterä tai roottori vaurioitunut.
- Keruusäkin tyhjentäminen:
■ Sammuta moottori (katso Luku 6.3 "Moottorin sammuttaminen (17)", si-vu 248).
Vedä keruusäkin poistoilmaputki irti laitteen liitäntäkappaleesta ja laske laite alas.
Avaa keruusäkin vetoketju ja ravistele se tyhjäksi.
8 HUOLTO JA HOITO
Asianmukainen huolto ja hoito ovat välttämättömiä laitteen toimivuuden ja turvallisuuden kannalta. Toimi seuraavasti:
Tee huolto- ja hoitotöitä vain, jos käytettävis- säsi on tarvittavat tiedot ja työvälineet.
- Odota, kunnes moottori on kokonaan jäähtynyt.
Käytä suojakäsineitä.
Vaihda kuluneiden tai vioittuneiden laitteen osien tilalle aina valmistajan alkuperäisvara-osat.
Et saa suorittaa itse muita kuin tässä käyttö-ohjeessa kuvattuja huolto- ja hoitotöitä. Teetä muut työt valtuutetussa huoltokorjaamossa. Jos kieltoa ei noudateta, valmistajan takuu raukeaa.
Tässä mainittujen huolto- ja hoitotöiden suoritusvälit ilmenevät huoltotaulukosta (katso Luku 8.6 "Huoltosuunnitelma", sivu 251).
8.1 Ilmansuodattimen puhdistaminen ja vaihtaminen (20)
- Ilmansuodattimen irrottaminen:
Avaa ilmansuodatinruuvia (20/1), kunnes ilmansuodatinkotelo (20/2) irtoaa.
■ Poista ilmansuodatinkotelo (20/2).
Vedä suodatinsieni (20/3) irti tapista (20/4).
- Puhdistus:
Paina suodatinsieni (20/3) irti ja pese se vedellä ja saippualla. Älä käytä puhdistamiseen bensiiniä tai muita liuottimia.
Anna suodatinsienen (20/3) kuivua kunnolla, kunnes siinä ei ole enää yhtään vettä. Kostea suodatin voi aiheuttaa moottorin käynnistysvaikeuksia.
Pyyhi ilmansuodatinkotelo (20/2) huolellisesti puhtaaksi siivousliinalla.
- Vaihto:
Vaihda suodatinsieni, jos se ei enää ole joustava tai jos se murenee.
- Ilmansuodattimen asentaminen:
Laita suodatinsieni (20/3) tappiin (20/4) ja työnnä sitä vasteeseen asti.
Kiinnitä ilmansuodatinkotelo (20/2) vasteeseen asti ja pidä se painettuna.
■ Ruuvaa ilmansuodatinruuvia (20/1) kiinni, kunnes ilmansuodatinkotelo (20/2) pysyy kunnolla paikallaan.
8.2 Sytytystulpan huolto (21)
1. Sytytystulpan irrottaminen:
Irrota sytytystulpan pistoke (21/1).
Kierrä sytytystulppa (21/3) pois paikaltaan sytytystulppa-avaimella (21/2).
2. Sytytystulpan kunnon arvioiminen:
Jos sytytystulppa on suklaanruskea: Moottori toimii oikein ja sytytystulppa on kunnossa. Tarvittaessa: Harjaa sytytystulppa (21/3) varovasti puhtaaksi ohutharjaksisella teräsharjalla (21/4).
Jos sytytystulppa on nokinen, öljyinen tai sulanut tai siihen on muodostunut kuori tai sen kärjet ovat yhteydessä toisiinsa: Sytytystulppa on vioittunut. Vaihda sytytystulppa uuteen. Käytä määrätyn tyyp-pistä sytytystulppaa (katso Luku 12 "Tek-niset tiedot", sivu 254).
Jos sytytystulppa vioittuu uudelleen lyhyen käytön jälkeen, moottori ja kaasutti- men säädöt on tarkistettava valtuutetus- sa huoltokorjaamossa.
3. Kärkivälin mittaaminen:
Mittaa rakotulkilla (21/5), onko kärkiväli (21/6) 0,6–0,7 mm. Jos ei ole, kopauta kärkiä varovasti toisiaan kohti tai taivuta niitä varovasti erilleen.
4. Jos vaihtoväli on saavutettu tai sytytystulppa on vioittunut:
Vaihda sytytystulppa uuteen. Käytä mää-rätyn tyyppistä sytytystulppaa (katso Luku 12 "Tekniset tiedot", sivu 254).
5. Sytytystulpan asentaminen:
Varmista, että sytytystulpan tiiviste (21/7) on paikallaan sytytystulpassa.
Kierrä sytytystulppa (21/3) kiinni käsin ja kiristä se kunnolla sytytystulppa-avaimella (21/2).
Kiinnitä sytytystulpan pistoke (21/1) tii-viisti takaisin paikalleen.
8.3 Polttoainesuodattimen tarkistaminen ja vaihtaminen (22)
Huopamainen polttoainesuodatin sijaitsee polttoainesäiliön imupäässä. Kun polttoainesuodatin kovettuu, likaantuu tai tukkiutuu, moottoriin virtaa aiempaa vähemmän polttoainetta. Tällöin polttoainesuodatin on vaihdettava.
On suositeltavaa vaihdattaa se valtuutetussa huoltokorjaamossa.
1. Laitteen valmistelu:
■ Polttoainesäiliön tyhjentäminen: Anna moottorin käydä niin pitkään, että se sammu itsekseen.
Aseta laite tasaiselle ja vakaalle alustalle. Polttoainesäilion korkin on osoitettava ylöspäin.
Pyyhi polttoainesäiliön korkki, polttoainesäiliö ja niitä ympäröivät laitteen osat puhtaaksi, jotta polttoainesäiliöön ei pääse likaa.
2. Polttoainesuodattimen tarkistaminen ja vaihtaminen:
Kierrä polttoainesäiliön (22/2) korkki (22/1) auki. Jätä korkki (22/1) roikkumaan polttoainesäiliöstä.
Vedä imupää (22/3) metallikoukulla pois polttoainesäiliöstä (22/2).
Tarkista polttoainesuodatin (22/4). Jos huopa on kovettunut, likainen tai tukkiutunut: Vedä polttoainesuodatin (22/4) irti ja työnnä uusi polttoainesuodatin imupäähän.
3. Työnnä imupää (22/3) takaisin polttoainesäiliöön (22/2).
4. Bensiini-öljyseoksen valmistaminen ja tankkaaminen:
katso Luku 5.2 "Bensiini-öljyseoksen valmistaminen ja tankkaaminen", sivu 246
8.4 Kaasuttimen säädöt (23)
Laitteessa on seuraavat kaasuttimen säätöruuvit:
L = tyhjäkäynnin seossäätöruuvi (23/1): vähemmän polttoainetta bensiini-öljyseoksessa moottorin ollessa lämmin
H = täyskuormituksen seossäätöruuvi (23/2): enemmän polttoainetta bensiini-öljyseoksessa moottorin ollessa kylmä
Tyhjäkäynnin säätöruuvi rikastimen nupissa (23/3)
Tätä säätöruuvia voidaan säätää vain erityisellä hylsyavaimella, joka ei sisälly toimitukseen.
HUOMAUTUS Kaasuttimen säätäminen on aina valtuutetun huoltolikkeen tehtävä.
8.5 Laitteen ruuvien tarkistaminen/ kiristäminen (24)
Moottorin tärinä voi aiheuttaa laitteen ruuvien löystymisen. Laitteen ruuvien tarkistuksessa/kiris-
tyksessä käytetään seuraavia toimitukseen sisältyviä työkaluja:
■ Torx®-kulmaruuvinväännin (24/1)
ruuvinvääntimen kahva ja varsi ura- ja ristikantaruuveille (24/2)
■ sytytystulppa-avain ja ruuvinväännin (24/3)
-
Aseta sopiva työkalu ruuviin.
-
Kiristä ruuvi kääntämällä sitä lyhyellä nykäisyllä myötäpäivään.
HUOMAUTUS Kaasuttimen säätöruuvia ei saa kääntää. Siksi toimitukseen ei sisälly avainta tälle säätöruuville.
8.6 Huoltosuunnitelma
Seuraavat ohjeet koskevat normaaleja käyttöolosuhteita. Erityisolosuhteissa, kuten esim. päivittäisen työajan ollessa erityisen pitkä tai hyvin likaisissa työolosuhteissa, täytyy ilmoitettuja huoltovälejä lyhentää vastaavasti.
Osia vaihdettaessa saa käyttää ainoastaan alku-peräisvaraosia.
1) Työn saa suorittaa vain jälleenmyyjä tai valtuutettu huoltokorjaamo.
| Huoltoväli Osat Suoritettavat työt | ||
| Ennen töiden alkua | Koko laite Silmämääräinen tarkistus, kun-non tarkistus | |
| Hallintalaitteet Toimintatarkastus | ||
| Kaasutin Tarkasta tyhjäkäynnin säätö | ||
| Tärinänvaimennusosat Tarkista | ||
| Työskentelyn jälkeen | Koko laite Puhdista | |
| Aina tankkauksen jälkeen | Koko laite Silmämääräinen tarkistus, kun-non tarkistus | |
| Hallintalaitteet Toimintatarkastus | ||
| Kaasutin Tarkasta tyhjäkäynnin säätö | ||
| 100 käyttötunnin välein | Sytytystulppa Vaihda | |
| 12 kuukauden välein | Ilmansuodatin Puhdista | |
| Säiliössä oleva polttoaine-suodatin | Vaihda | |
| Toiminnassa häiriöitä | Ilmansuodatin Puhdista | |
| Säiliössä oleva polttoaine-suodatin | Tarkista | |
| Sytytystulppa Kärkivälin säätö | ||
| Kaikki saavutettavissa ole-vat ruuvit (paitsi säätöruuvit) | Tarkista | |
| Tärinänvaimennusosat Tarkista | ||
| Kaasukahva Puhdista tai vaihda | 1) | |
| Virtakytkin Puhdista tai vaihda | 1) | |
| Ääenvaimennin Puhdista | 1) | |
| Vika | ■ Ilmansuodatin Vaihda | |
| ■ Säiliössä oleva polttoaine-suodatin | Vaihda | |
| ■ Tärinänvaimennusosat Vaihda | 1) | |
| ■ Äänenvaimennin Vaihda | 1) | |
| ■ Käynnistysnaru Vaihda | 1) | |
| ■ Keruusäkki Vaihda | ||
| ■ Turvatarrat Vaihda | ||
| Tarvittaessa | ■ Ilmansuodatin Puhdista tai vaihda | |
| ■ Säiliössä oleva polttoaine-suodatin | Vaihda | |
| ■ Kaasutin Säädä tyhjäkäynti | 1) | |
| ■ Jäähdytysilman tulo Puhdista | ||
| ■ Kaikki saavutettavissa ole-vat ruuvit (paitsi säätöruuvit) | Jälkikiristä | |
| ■ Tärinänvaimennusosat Tarkista | ||
| ■ Bensiinin ja kaksitahtiöljyn kanisteri | Puhdista | |
9 OHJEET HÄIRIÖTILANTEISSA
| Häiriö Syy Korjaus | ||
| Moottori ei käynnisty tai käyn-nistyy vaivoin. | Moottoria ei ole käynnistetty oi-kein. | katso Luku 6.1 "Moottorin käyn-nistäminen", sivu 247 |
| Sytytystulppa on likainen tai vioittunut tai kärkiväli väärä. | katso Luku 8.2 "Sytytystulpan huolto (21)", sivu 250 | |
| Ilmansuodatin on likainen. katso Luku 8.1 "Ilmansuodatti-men puhdistaminen ja vaihtami-nen (20)", sivu 249 | ||
| Kaasuttimen säädöt eivät ole kohdallaan. | Ota yhteyttä valtuutettuun huol-tokorjaamoon. | |
| Imuritilä on auki eikä imuputkea ole kiinnitetty. | Sulje imuritilä tai asenna imu-putki (katso Luku 4.3 "Asennus imurointia varten", sivu 245). | |
| Puhallusputkea ei ole kiinnitetty. | Asenna puhallusputki (katso Lu-ku 4.1 "Asennus puhallusta var-ten", sivu 244). | |
| Moottori käynnistyy mutta käy pienellä teholla. | Ilmansuodatin on likainen tai suodatinsieni on kulunut. | katso Luku 8.1 "Ilmansuodatti-men puhdistaminen ja vaihtami-nen (20)", sivu 249 |
| Kaasuttimen säädöt eivät ole kohdallaan. | Ota yhteyttä valtuutettuun huol-tokorjaamoon. | |
| Moottori ei käy tasaisesti eikä kierrosluku kasva kaasutetta-essa. | Sytytystulppa on likainen tai vioittunut tai kärkiväli vääärä. | katso Luku 8.2 "Sytytystulpan huolto (21)", sivu 250 |
| Kaasuttimen säädöt eivät ole kohdallaan. | Ota yhteyttä valtuutettuun huol-tokorjaamoon. | |
| Keruusäkki on täynnä tai likaan-tunut. | Tyhjennä keruusäkki (katso Lu-ku 7.2 "Työskentely imurointiti-lassa (19)", sivu 248).Ravistele keruusäkki tyhjäksi. Poista kiinni tarttunut imuroitu materiaali käsiharjalla. | |
| Moottorin pakokaasu haisee pahalta ja on sinertävää. | Bensiini-öljyseoksessa on liikaa öljyä. | Tankkaa sekoitussuhteeltaan oikeaa bensiini-öljyseosta.katso Luku 12 "Tekniset tiedot", sivu 254katso Luku 5.2 "Bensiini-öljy-seoksen valmistaminen ja tank-kaaminen", sivu 246 |
| Kaasuttimen säädöt eivät ole kohdallaan. | Ota yhteyttä valtuutettuun huol-tokorjaamoon. | |
| Moottori tärisee epätavallises-ti ja voimakkaasti. | Laitteen/moottorin osia on irron-nut tai vaurioitunut. | 1. Sammuta moottori.2. Tarkista, onko laitteessa vaurioita.3. Tarkasta sytytystulppa (kat-so Luku 8.2 "Sytytystulpan huolto (21)", sivu 250).4. Ota yhteyttä valtuutettuun huoltokorjaamoon. |
10 KULJETTAMINEN
Laitteen kuljettaminen kahden käsiteltävän alueen välillä
■ Sammuta moottori.
- Pidä kiinni laitteen molemmista kahvoista.
Varmista, että imu- tai puhallusputket eivät häiritse ketään tai ole kenenkään tiellä.
- Älä kolhaise mitään imu- tai puhallusputkilla.
Laitteen kuljettaminen ajoneuvossa
■ Sammuta moottori.
Poista imu- ja puhallusputket, poistoilmaputki ja keruusäkki laitteesta.
Aseta ja kiinnitä laite paikalleen. Siten estetään laitteen kaatuminen kuljetuksen aikana ja bensiini-öljyseoksen valuminen ulos.
Laita keruusäkkiin kaikki siihen mahtuvat lisätarvikkeet ja sulje se. Siten ne eivät pääsee liikkumaan autossa hallitsemattomasti ajon aikana.
11 SÄILYTYS
Jos laitetta ei käytetä 2–3 kuukauteen tai pitempään, on suoritettava seuraavat toimenpiteet vaurioiden välttämiseksi:
1. Polttoainesäiliön tyhjentäminen:
Anna moottorin käydä niin pitkään, että se sammu itsekseen. Silloin polttoainesäiliössä ja kaasuttimessa ei enää ole bensiini-öljyseosta, eikä sakkaa voi muodostua.
2. Laitteen puhdistaminen:
Pyyhi koko laite tarvikkeineen puhtaaksi siivousliinalla. Älä käytä puhdistamiseen bensiiniä tai muita liuottimia.
Ravistele keruusäkki tyhjäksi. Poista kiinni tarttunut imuroitu materiaali käsiharjalla.
■ Poista lika kaikista laitteen aukoista (mm. imusäleiköstä ja moottorin jäähdytysaukoista).
Avaa imuritilä ja puhdista silppuamisterä ja roottori. Öljyä silppuamisterä kevyesti käyttämällä puhdistusliinaa.
3. Sylinterin öljyäminen:
■ Anna laitteen jäähtyä täysin.
Irrota sytytystulpan pistoke ja ruuvaa sy- tytystulppa irti.
Tiputa hieman öljyä sytytystulppa-auk- koon.
Vedä käynnistyskahvasta hitaasti, jotta mäntä liikkuu ja öljy levittyy sylinteriin.
Kierrä sytytystulppa tiiviisti takaisin ja kiinnitä sytytystulpan pistoke.
4. Säilytä laitetta mahdollisimman kuivassa tilassa.
12 TEKNISET TIEDOT
| 442Tuotenro: 127380 | |
| Mitat (P x L x K) [mm], ilman putkia 350 x 250 x 350 | |
| Paino [kg]puhallustarvikkeiden kanssaimurointitarvikkeiden kanssa | 4,75,8 |
| Iskutilavuus [cm3] 27,6 | |
| Moottorin maksimiteho [kW] 0,8 | |
| Moottorin enimmäiskierrosluku [min-1] 8300 | |
| Sytytystulppa CHAMPION RCJ7Y | |
| Polttoainesäiliön tilavuus [l] 0,4 | |
| Bensiini Lyijytön, vähintään 90-oktaaninen | |
| Öljy Synteettinen kaksitahtiöljy | |
| Polttoaineen sekoitussuhde [bensiini : kaksitahti-öljy] | 40:1 |
| Mitattu äänenpainetaso L_P A [dB(A)]Mittaustarkkuus | 93,93 |
| Mitattu äänitehotaso L_W A [dB(A)] 106,6 | |
| Taattu äänitehotaso [dB(A)] 109 | |
| Ilmavirtaus [m3/h]puhallustilassaimurointitilassa | 610600 |
| Ilman enimmäisnopeus [m/s] 72 | |
| Mitattu tärinäarvo [m/s2] | |
| ■ yläkahva | 2,0 |
| ■ alakahva | 1,4 |
| Mittaustarkkuus | 1,5 |
13 ASIAKASPALVELU JA HUOLTO
Tuotevastuuta, korjauksia ja varaosia koskevissa kysymyksissä ota yhteyttä lähimpään AL-KO-huoltopisteeseen. Niiden yhteystiedot löydät internet-osoitteesta www.al-ko.com/service-contacts
14 YMPÄRISTÖN SUOJELU
Tätä laitetta käytettäessä ympäristön suojelu on asiaankuuluvaa ja ensisijaista, ja siitä on yhtä paljon hyötyä hyvien naapuruussuhteiden kuin elinympäristönkin kannalta.
Melun välttäminen on aktiivista ympäristön suojelua. Melu aiheuttaa terveyshaittoja. Varmista, että naapureille aiheutuu mahdollisimman vähän häiriöitä. Käytä laitetta vain paikkakunnalla sallittuina käyttöaikoina ja vain niin kauan, kuin on välttämätöntä.
Noudata ehdottomasti bensiinin ja öljyn käsittelyä koskevia turvallisuusohjeita (katso Luku
3.3 "Bensiinin ja öljyn käsittely", sivu 243). Älä saastuta maastoa.
Hävitä käytetty öljy voimassa olevien ympäristömääräysten mukaisesti.
Vie käytetty öljy suljetussa astiassa lähimpään öljyn keräyspisteeseen. Jokainen öljyn myyntipiste on velvoitettu ottamaan käytetyn öljyn vastaan.
- Älä hävitä käytettyä öljyä tavallisen kotitalousjätteen mukana. Älä kaada sitä vie-märiin, maahan tai vesistöön.
Noudata lehtien ja ruohon hävittämisessä paikallisia määräyksiä. Ne on vietävä tavallisesta kotitalousjätteestä erillään paikalliseen viralliseen keräyspisteeseen.
- Älä vie laitteen vaihdettuja osia tai käytöstä poistettua laitetta ympäristöön vaan paikalliseen viralliseen keräyspisteeseen.
15 TAKUU JA TUOTEVASTUU
Jos laitteessa esiintyy lakisääteisenä takuuaikana materiaali- tai valmistusvirheitä, meillä on oikeus valintamme mukaan joko korjata ne tai vaihtaa virheellinen osa uuteen. Takuun voimassaoloaika mää- räytyy laitteen ostomaan lainsäädännön mukaan.
Takuu on voimassa vain, kun:
■ tätä käyttöohjetta noudatetaan
■ laitetta käsitellään asianmukaisesti
käytetään alkuperäisvaraosia
Takuu raukeaa, jos:
■ laitetta yritetään korjata omavaltaisesti
■ laitteeseen tehdään omavaltaisia teknisiä muutoksia
■ laitetta käytetään sen käyttötarkoituksen vastaisesti
Takuu ei koske:
■ tavallisesta käytöstä johtuvia maalipinnan vaurioita
kulutusosia, joita ei ole kehystetty xxxxxx (x) varaosaluettelossa
Takuuaika alkaa siitä, kun ensimmäinen loppukäyttäjä ostaa laitteen. Ratkaiseva on ostokuitin päivämäärä. Ota yhteys laitteen myyjään tai lähimpään valtuutettuun huoltopisteseen ja esitä takuutodistus ja alkuperäinen ostokuitti. Nämä ehdot eivät koske ostajan lakisääteisiä oikeuksia, jotka perustuvat virhevastuuseen.
