Comfort 442 - Blåsare SOLO - Gratis bruksanvisning och manual

Produkttyp	Bärbar trädgårdsfläkt/lövblåsare och lövuppsamlare
Varumärke	Solo
Modell	Comfort 442
Mått (L x B x H) utan rör	350 x 250 x 350 mm
Vikt (fläktläge)	4,7 kg
Vikt (uppsugningsläge)	5,8 kg
Drivning	Bensinmotor 2-takt, bensin/oljeblandning 40:1
Bränsletankens kapacitet	0,4 L
Cylindervolym	27,6 cm³
Max motoreffekt	0,8 kW
Max motorvarvtal	8300 min⁻¹
Luftflöde (fläkt)	610 m³/h
Luftflöde (uppsugning)	600 m³/h
Max lufthastighet	72 m/s
Ljudtrycksnivå (LpA)	93,9 dB(A)
Garanterad ljudeffektnivå	109 dB(A)
Vibrationsnivå (övre handtag)	2,0 m/s²
Vibrationsnivå (nedre handtag)	1,4 m/s²
Tändstift	CHAMPION RCJ7Y
Huvudfunktioner	Fläkt, uppsugning och malning av löv och skräp
Regelbundet underhåll	Rengöring av luftfilter, kontroll av tändstift, tömning av bränsle
Säkerhet	På/Av-brytare, nödstopp, hörselskydd krävs
Reservdelar	Originaldelar rekommenderas
Garanti	Lagstadgad garanti mot tillverkningsfel

Vanliga frågor - Comfort 442 SOLO

Vilken bensin/oljeblandning ska användas?

Använd en blandning av 40 delar blyfri bensin (oktantal ≥90) till 1 del syntetisk olja för 2-taktsmotor. Använd medföljande blandningsflaska för mätning.

Hur startar man motorn kall?

1. Vrid startknappen medurs till stoppet. 2. Tryck på primern 2 till 10 gånger. 3. Dra långsamt och sedan snabbt i startlinan tills motorn startar men stannar. 4. Vrid startknappen moturs, tryck in gasreglaget och dra igen tills motorn går.

Hur justerar man motorvarvtalet?

Tryck på gasreglaget för att öka varvtalet. För kontinuerligt maximalt varvtal, dra gaslåsspaken uppåt tills den hakar i. Släpp spaken för att återgå till tomgång.

Hur rengör eller byter man luftfiltret?

Lossaa luftfiltrets skruv, ta bort kåpan, ta ut filtersvampen. Rengör den med tvålvatten, låt torka helt. Byt ut om den är deformerad eller trasig.

Vad gör man om motorn inte startar?

Kontrollera: 1. Tändstiftet (smutsigt eller felaktigt gap). 2. Luftfiltret (smutsigt). 3. Bensin/oljeblandningen (korrekt proportioner). 4. Att insugsgallret är stängt eller att röret är monterat.

Hur tömmer man uppsamlingssäcken i uppsugningsläge?

Stäng av motorn, ta bort det vinklade luftutloppsröret från anslutningen. Öppna dragkedjan på säcken och skaka den för att tömma.

Vilken skyddsutrustning ska man bära?

Bär hörselskydd, skyddsglasögon, arbetshandskar och säkerhetsskor med halksäker sula.

Hur förvarar man apparaten under flera månader?

Töm bränsletanken genom att låta motorn gå tills den stannar. Rengör apparaten, olja in kolven genom tändstiftshålet och förvara den på en torr plats.

Vilket tändstift ska användas?

Använd ett tändstift CHAMPION RCJ7Y med ett elektrodavstånd på 0,6 till 0,7 mm.

Hur kontrollerar man bränslefiltret?

Öppna tanklocket, dra ut sughuvudet med en krok. Kontrollera filten i filtret: om den är hård eller smutsig, byt ut den. Låt helst en verkstad utföra detta.

BRUKSANVISNING Comfort 442 SOLO

Innehållsförteckning

1 Om denna bruksanvisning 205

1.1 Symbol på titelsida 205

1.2 Teckenförklaring och signalord ...... 206

2 Produktbeskrivning 206

2.1 Avsedd användning.... 206

2.2 Förutsebar felanvändning .....206

2.3 Leveransomfattning.... 207

2.5 Produktöversikt ......208

3.1 Användare.... 208

3.2 Personlig skyddsutrustning 208

3.3 Hantering av bensin och olja.... 209

3.4 Säkerhet på arbetsplatsen 209

3.5 Säkerhet för människor, djur och egendom 209

3.6 Maskinsäkerhet 210

4 Montering och demontering 210

4.1 Montering för blåsdrift ......210

4.3 Montering för sugdrift 211

4.4 Demontering av uppsamlare och sugrör 211

5 Start 212

5.2 Blandning av bensin och olja samt påfyllning 212

6.2 Ändra motorvarvtal.... 213

6.3 Stänga av motorn (17) ......214

7 Driftsätt 214

7.1 Arbete med blåsdrift (18)...... 214

7.2 Arbete med sugdrift (19) ......214

8 Underhåll och skötsel 215

8.2 Underhåll av tändstift (21) 215

8.3 Kontroll/byte av bränslefilter (22)......216

8.4 Förgasarinställningar (23)......216

8.5 Kontrollera/dra åt skruv på verktyget (24) 216

8.6 Underhållsplan....216

9 Felavhjälpning ....218

10 Transport....219

11 Förvaring 219

12 Tekniska data....219

13 Kundtjänst/service....220

14 Miljöskydd....220

15 Garanti....221

1 OM DENNA BRUKSANVISNING

Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är översättningar av bruksanvisningen i original.
Förvara alltid bruksanvisningen så att du all-tid kan slå upp i den när du behöver informa-tion om maskinen/redskapet.
Lämna endast vidare maskinen/redskapet till andra personer tillsammans med denna bruksanvisning.
Läs och beakta säkerhets- och varningsanvisningar i denna bruksanvisning.

1.1 Symbol på titelsida

Symbol Betydelse

Det är viktigt att läsa igenom denna bruksanvisning noggrant före drifttagningen. Detta är en förutsättning för en säker hantering utan problem.

Bruksanvisning

Använd inte bensinredskap i närheten av öppen eld eller värmekällor.

1.2 Teckenförklaring och signalord

⚠️ FARA! Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.

⚠️ VARNING! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.

⚠ OBSERVERA! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador.

OBS! Anger en situation, som om den inte undviks, kan leda till materiella skador.

i ANMÄRKNING Speciella anvisningar för bättre förståelse och handhavande.

2 PRODUKTBESKRIVNING

Denna lövsug/lövblås är ett bärbart trädgårdsredskap för att blåsa undan och suga upp och finfördela löv och smuts.

Redskapet drivs med en förbränningsmotor. Förbränningsmotorn skapar en luftström med hög hastighet via en rotor. På rotoraxeln sitter ett knivsystem som finfördelar insugna löv och smuts som sedan hamnar i en uppsamlare.

Genom tillbehörsdelar som kan monteras på och av ställs redskapet om mellan sug- och blåsdrift.

2.1 Avsedd användning

Denna lövsug/lövblås är avsedd för privat bruk. Den kan användas till:

Bort- och sammanblåsning av löv, gräs, smuts och skräp. Under blåsdrift kan redskapet hållas i en hand.
Uppsugning och finfördelning av torrt gräs och torra löv. Under sugdrift måste man hålla i redskapet med båda händerna. Uppsamlaren måste hänga på vänster axel.

Före såväl blås- som sugdrift måste medlevere- rade tillbehörsdelar monteras innan arbetet på- börjas.

Varje annan användning samt otillåtna om- och tillbyggnader betraktas som stridande mot ändamålet och har till följd att garantin upphävs, överensstämmelsen (CE-märkning) går förlorad och varje ansvar för skador på användaren eller tredje part avvisas av tillverkaren.

2.2 Förutsebar felanvändning

Denna lövsug/lövblås är inte avsedd för yrkesmässig användning i allmänna parker, på idrottsplatser eller inom jord- och skogsbruk. Beakta framföra allt:

• Redskapet får aldrig användas utan tillbehörsdelar för blås- resp. sugdrift.
• Redskapet får inte hanteras av flera personer samtidigt, bara en åt gången.

⚠️ FARA! Explosions- eller brandfara. Upp-sugning av explosiva och lättantändliga produkter som het aska, förbränningsrester utan flamma eller glödande cigaretter kan leda till omedelbar explosions- och brandfara.

Inga sådana produkter och föremål får någonsin sugas upp.

⚠️ WARNING! Skaderisk. Under blåsdrift kan föremål indragna genom insugsgallret och sedan utblåsta genom blåsrören orsaka allvarliga kroppsskador på människor och djur.

Håll alltid insugsgallret på avständ från föremål under blåsdrift.
Rikta aldrig luftstrålen mot personer eller djur.

⚠ OBSERVERA! Fara för kroppsskador och skador på egendom. Den kraftiga luftstrålen från redskapet liksom dess buller kan leda till kroppsskador och skapa panik hos människor och djur. Djur kan komma att fly o panik och i samband därmed orsaka ytterligare skador. Det kraftiga bullret kan orsaka hörselskador.

• Starta endast redskapet om ingen annan finns på arbetsområdet, vare sig djur eller människa.
  ■ Sug inte upp några smådjur.
  Se till att upprätthålla ett säkerhetsavständ och stäng av redskapet när människor eller djur kommer i dess närhet.
  Använd aldrig detta redskap i närheten av sjukhus, boende för äldre eller liknande inrättningar.

OBS! Risk för skador på redskapet! Uppsugna vätskor leder till skador på redskapet. Våta löv och gräs kan sätta igen redskapet. Uppsugna grenar, glasbitar, föremål med vassa kanter, metallbitar, stenar och andra liknande föremål orsakar skador på knivsystem såväl som rotor.

Se därför till att aldrig suga upp vätskor eller fuktiga föremål som löv och gräs.
Inga sådana produkter och föremål får någonsin sugas upp.

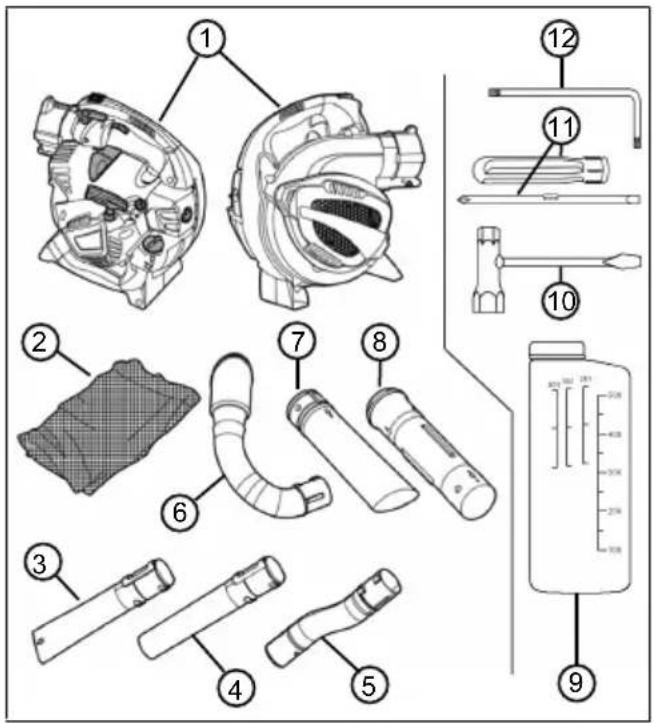

2.3 Leveransomfattning

Redskapet inkl. alla tillbehörsdelar levereras i en låda. I leveransen ingår alla här listade komponenter. Kontrollera så att alla komponenter finns med:

1 Lövsug/lövblås

2 Uppsamlare med axelrem

3 Undre blåsrör, med platt munstycke

4 Undre blåsrör, med runt munstycke

5 Övre blåsrör, med krök

6 Frånluftsrör

7 Undre sugrör

8 Övre sugrör

9 Bränsleflaska

10 Tändstiftsnyckel med skruvmejsel

11 Skruvmejselhandtag med insats för spår-och stjärnskruvar

12 Torx ®insexnyckel

Symbol Betydelse
	Av/på-brytare. Denna bryta-re står normalt på "l". Så snart den ställs om till "0" kommer redskapet att stäng-as av.
	Symbol på gasreglagespär-ren. I det undre läget kan motorvarvtalet ändras med gasreglaget. I det övre, spär-rade läget löper motorn hela tiden med maximalt varvtal.
	Pil på insugsgallret. Använd skruvmejseln i den övre öpp-ningen på sidan för att för-skjuta och öppna insugsgall-ret.
	Symbol på locket till bränsle-tanken. Fyll på med bland-ning av bensin och 2-taktsol-ja (40:1)
	Nivåindikator för bränsletan-ken
	Symboler på förgasarinställ-ningen:■ L = minskad bränslean-del i bensin-/oljebland-ningen vid varm motor■ H = ökad bränsleandel i bensin-/oljeblandningen vid kall motor
	Symbol på typskylt: Redska-pets vikt utan tillbehörsdelar
	Symbol på typskylt: Garante-rad ljudstyrka LWA [dB(A)]

2.5 Produktöversikt

I detta avsnitt beskrivs de olika komponenterna och reglagen på redskapet. Tillbehörsdelar se Kapitel 2.3 "Leveransomfattning", sida 207.

1 Motorskyddskåpa

2 Anslutningar för övre blåsrör och från-luftsrör

3 Gasreglagespärr

4 Av/på-brytare

5 Gasreglage

6 Tändstiftskontakt

7 Primer-knapp

8 Luftfilterskruv

9 Luftfilterhus

10 Bränsletank

11 Lock till bränsletanken

12 Choke-knapp

13 Starthandtag

14 Undre handtag

15 Övre handtag

16 Insugsgaller Under insugsgallret: kniv-system och rotor

3 SÄKERHETSANVISNINGAR

OBSERVERA! Fara för hörselskador.

Redskapet avger ett starkt buller under drift. Detta buller kan orsaka hörselskador för den som använder redskapet liksom för människor och djur som vistas i närheten under drift.

Bär därför alltid hörselskydd under arbetet.
Se till att upprätthålla ett säkerhetsavständ och stäng av redskapet när människor eller djur kommer i dess närhet.

i ANMÄRKNING Se till att bli väl förtrogen med hanteringen av redskapet. Notera i synnerhet hur man ögonblickligen kan stänga av redskapet.

3.1 Användare

Ungdomar under 16 år eller personer som inte är förtrogna med bruksanvisningen får inte använda redskapet. Beakta gällande säkerhetsföreskrifter om lägsta ålder för användare.
- Om det är första gången du arbetar med ett redskap som detta: Låt gärna säljaren eller annan fackman förklara hur man ska umgås med redskapet. Eller gå en kurs.
Den som arbetar med redskapet måste vara utvilad, och ha god fysiskt och mental hälsa. Den som av hälsoskäl ska undvika större ansträngningar bör rådfråga läkare om lämpligheten att arbete med detta redskap.
Använd inte redskapet om du är påverkad av alkohol, droger eller medicin.

3.2 Personlig skyddsutrustning

Använd korrekta kläder och skyddsutrustning för att undvika skador på huvud och övriga kroppsdelar samt hörselskador.
Kläderna måste vara ändamålsenliga (åtsittande) och får inte utgöra ett hinder. Vid längt här måste härnät bäras. Bär aldrig löst sittande kläder eller accessoarer som kan dras in i redskapet som schalar, vida skjortor eller långa halsband.

Den personliga skyddsutrustningen består av:

Hörselskydd (t.ex. hörselkåpor), i synnerhet om arbetet vara längre än 2,5 timmar
Skyddsglasögon
- Fasta arbetshandskar som skyddar mot vibrationer och slag
Säkerhetsskor med halksäker sula och stålhätta

3.3 Hantering av bensin och olja

⚠️ FARA! Explosions- eller brandfara. Ut-trängande bensin-/luftblandning kan skapa en explosionsfarlig atmosfär. Vid felaktig hantering av bränsle kan snabbantändning, explosion och brand leda till svåra personskador och t.o.m. dödsfall.

■ Rök inte under hantering av bensin.
■ Hantera bensinen enbart ute i det fria och aldrig i stängda utrymmen.
- Beakta ovillkorligen de förhållningsregler som anges nedan.

- Transportera och lagra endast bensin och olja i godkända behållare. Förvara bensin och olja oåtkomligt för barn.

För att undvika förorening av marken (miljöskydd), var noga med att inte bensin eller olja släpps ut i jorden. Använd alltid tratt vid tankning av redskapet.

Tanka aldrig redskapet i stängda utrymmen. På golvet kan det bildas ansamlingar av bränsleångor som kan leda till snabbantändning eller explosion.

Torka omgående av eventuell bensin från redskapet och samla upp från marken. Låt textilier som har sugit upp bensin ligga och torka på en välventilerad plats innan du kasserar dem. De kan annars självantända.

Läckande bensin avger bensinångor. Starta därför aldrig redskapet på läckage-platsen utan minst 3 meter bort.

■ Undvik hudkontakt med mineraloljeprodukter. Andas inte in bränsleångor. Använd alltid skyddshandskar vid tankning. Byt och tvätta skyddskläderna med jämna mellanrum.

Se till att du inte får bensin på kläderna. Skulle det hända, byt kläder omedelbart.

Tanka aldrig redskapet när motorn är igång eller om den är varm.

3.4 Säkerhet på arbetsplatsen

Kör redskapet enbart ute i det fria och aldrig i stängda utrymmen.
Arbeta endast i dagsljus eller i mycket starkt konstgjort ljus.
Se till att före arbetets början avlägsna farliga föremål från arbetsområdet, som explosiva och lättantändliga produkter, het aska, förbränningsrester, glödande cigaretter, grenar, glasbitar, föremål med vassa kanter, metallbitar, stenar.

Se i alla lägen till att ha bra fotfäste. Undvik mark som är fuktig och hal.
Rör dig försiktigt och långsamt under arbetet. Spring inte. Se upp för eventuella hinder.

3.5 Säkerhet för människor, djur och egendom

Använd endast redskapet för avsett ändamål. Annan användning kan leda till såväl person-skador som skador på föremål.

- Starta endast redskapet om ingen annan finns på arbetsområdet, vare sig djur eller människa.

Se till att upprätthålla ett säkerhetsavständ och stäng av redskapet när människor eller djur kommer i dess närhet.

Rikta aldrig avgasstrålen från motorn på människor och djur eller mot lättantändliga produkter och föremål.

Rör aldrig vid insugs- eller ventilationsgallret när motorn är igång. Roterande redskapskomponenter kan orsaka skador.

Stäng alltid av redskapet när själva sug- eller blåsdriften inte används, t.ex. vid byte av arbetsområde, vid underhålls- och servicearbeten, vid påfyllning av bensin-/oljeblandning.

Vid olyckstillbud måste redskapet stängas av omedelbart för att undvika att ytterligare kroppsskador eller skador på egendom uppstår.

Felaktigt underhåll liksom felaktig hantering av redskapet kan leda till högre buller och allvarligare vibrationer. Detta kan leda till hälsoproblem. Stäng i sådana fall omedelbart av redskapet och lämna det till en auktoriserad serviceverkstad för reparation.

Använd aldrig redskapet med nedslitna eller defekta komponenter. Nedslitna och defekta komponenter kan orsaka svåra kroppsskador.

Använd enbart redskapet med det för arbetet rekommenderade motorvarvtalet. Undvik att använda maximalt varvtal för att på så sätt förebygga buller och vibrationer.

Ta längre pauser under arbetsdagen för få vila från buller och vibrationer. Planera arbetet så att användning av redskapet som ger särskilt kraftiga vibrationer fördelas över flera arbetsdagar.

Längre tids arbete med redskapet kan leda till cirkulationsbesvär för användaren, sk "vita fingrar". Till förebyggande av sådana besvär

bör man alltid bära arbetshandskar och hålla händerna varma. Skulle man upptäcka symptom på "vita fingrar" ska man omgående uppsöka läkare. Till symptomen hör: känslolöshet, reducerad känsel, ilningar, klåda, smärtor, förminskad muskelstyrka, förändring av hudens färg och tillstånd. Normalt uppträder dessa symptom först på fingrar, händer och märks på pulsen. Faran är särskilt stor vid lägre utomhustemperaturer.

■ Förvara redskapet utom räckhåll för barn.

3.6 Maskinsäkerhet

Använd enbart redskapet under följande förutsättningar.

• Redskapet är inte nedsmutsat, i synnerhet inte av bensin eller olja.
• Redskapet har inga skador, i synnerhet inte på skyddsgallret.
• Alla manöverelement måste fungera korrekt.

• Alla nödvändiga tillbehörsdelar för aktuell drift måste vara monterade på redskapet.

• Överbelasta inte redskapet. Det är enbart avsett för lättare arbete i på privat område. Överbelastning kan leda till skador på redskapet.
  Sug inte upp grenar, glasbitar, föremål med vassa kanter, metallbitar, stenar och andra liknande föremål. Dessa orsakar skador på knivsystem såväl som på rotor.
  ■ Blockera under drift aldrig insugs- eller ventilationsgallret; detta kan leda till överhettning av motorn.
  Stäng omedelbart av redskapet om motorn börjar vibrera kraftigt. I sådant fall föreligger ett fel på redskapet.
  Använd aldrig redskapet med nedslitna eller defekta komponenter. Ersätt utslitna eller defekta komponenter med originalreservdelar från tillverkaren. Om redskapet används med utslitna eller defekta komponenter kan inte garantianspråk ställas på tillverkaren.

4 MONTERING OCH DEMONTERING

Förbered för montering/demontering genom att placera redskapet på ett jämnt och stabilt underlag.

Tillbehörsdelarna är skrymmande. Se till att det finns tillräckligt med utrymme runt redskapet för att hantera tillbehörsdelarna.

4.1 Montering för blåsdrift

Montering av övre blåsrör i anslutning (01)

1. Håll övre [krökta] blåsröret (01/1) mot anslutningen (01/2) så att fjäder (01/3) och spår (01/4) befinner sig mittemot varandra. De båda nabbarna (01/5) på det övre blåsröret måste peka nedåt.
2. Skjut in det övre blåsröret (01/1) i anslutningen (01/2), tills dess att spärren (01/6) på anslutningen hörbart klickar till.

Montering av det undre blåsröret på det övre blåsröret (02)

Det finns två typer av undre blåsrör:

■ med platt munstycke. Ger en platt luftström som passar till tunga, våta löv och smuts
■ med runt munstycke. Ger en rund luftström som passar till lätta, torra löv och smuts

Det undre blåsröret är försett med ett längsgående spår (02/3) och två anslutande tvärgående spår (02/6), (02/7). Knoppen (02/4) vrids in i det främre tvärgående spåret (02/6). Det bakre tvärgående spåret används inte i detta fall (02/7).

1. Håll det undre blåsröret (02/1) mot det övre blåsröret (02/2) så att det tvärgående spåret (02/3) och knoppen (02/4) befinner sig mitte-mot varandra.
2. Skjut på det undre blåsröret (02/1) på det övre blåsröret (02/2) till anslagsringen (02/5), men inte längre än så. I denna position befinner sig knoppen (02/4) precis mittemot det främre tvärgående spåret (02/6).
3. Vrid det undre blåsröret medurs 90° tills det att det hakar fast.

ANMÄRKNING Längden för det sammansatta blåsröret kan inte ändras. Det undre blåsröret (02/1) kan aldrig skjutas in längre (02/5) över det övre blåsröret än till anslagsringen. Dvs det bakre tvärgående spåret (02/7) används inte.

Demontering av det undre blåsröret från det övre blåsröret (03)

1. Vrid det undre blåsröret (03/1) moturs 90°. Knoppen (03/2) på det övre blåsröret (03/3) befinner sig i denna position i det längsgående spåret (03/4).
2. Dra av det undre blåsröret (03/1) från det övre blåsröret (03/3).

Demontering av det övre blåsröret från anslutningen (04)

1. Skjut in skruvmejseln (04/1) [i tändstiftsnyckeln] vågrätt i hålet (04/2) till spärren på anslutningen tills det att den bredaste delen av skruvmejseln hamnar under spärren.
2. Vrid skruvmejseln 90°, det måste finnas ett märkbart motständ. Spärren frigör det övre blåsröret (04/3). Låt skruvmejseln sitta kvar.
3. Dra ut det övre blåsröret (04/3).

4.3 Montering för sugdrift

Montering av det undre sugröret på det övre sugröret (05)

1. Håll det undre sugröret (05/1) mot det övre sugröret (05/2) så att de båda pilarna (05/3) och (05/4) befinner sig mittemot varandra. Följande står nu mittemot varandra:

knoppen (05/5) och hålet (05/6)
spåret (05/7) på det undre sugröret och knoppen (05/8) på det övre sugröret

1. Skjut bestämt samman de båda sugrören tills det att:

■ knoppen (05/5) klickar fast i hålet (05/6)
Det övre sugröret när anslagsringen (05/9) på det undre sugröret.

De båda sugrören är nu säkert sammankopplade med varandra. De ska inte kunna lossa från varandra igen.

1. Håll redskapet (06/1) i ett stadigt grepp.
2. Skjut in skruvmejseln (06/2) i tändstiftsnyckeln i den övre öppningen på sidan (06/3) på insugsgallret (06/4).

i ANMÄRKNING Skjut inte in skruvmejseln i den sidoöppning på insugsgallret som markeras med en pil.

1. Tryck med skruvmejseln bort insugsgallret från redskapet. Insugsgallret svänger undan.

Montering av övre sugröret på redskapet (07)

1. Håll fast den bortsvängda insugsgallret.
2. Rikta det övre sugröret (07/1) mot anslutningen (07/2) enligt följande:

- Öppningarna (07/3) på det tvärgående spåret och nabben på anslutningen (07/4) mittemot varandra.

Sugröret är vridet så att de båda bilarna (05/3) och (05/4) befinner sig upptill.

1. Skjut i det övre sugröret (07/1) i anslutningen (07/2) och vrid det bestämt medurs tills det klickar fast.

Montering av frånluftsrör i anslutning (08)

1. Håll frånluftsröret (08/1) mot anslutningen (08/2) så att fjäder (08/3) och spår (08/4) befinner sig mittemot varandra. De båda nabbarna (08/5) på frånluftsröret måste peka nedåt.
2. Skjut in frånluftsröret (08/1) i anslutningen (08/2) tills det sitter fast. Spärren (08/6) på anslutningen klickar inte fast.

Montering av uppsamlare på frånluftsrör (09)

1. Öppna kardborrbandet (09/1) på inblåsöppningen (09/2) till uppsamlaren.
2. Skjut inblåsöppningen (09/2) på uppsamlaren över utblåsanslutningen (09/3) på frånluftsröret tills dess att kardborrbandet (09/1) befinner sig bakom förtjockningen (09/4). Dragkedjan och axelremmen på uppsamlaren måste befinna sig på ovansidan.
3. Dra ihop kardborrbandet (09/1) och stäng till det.
4. Dra i uppsamlaren för att kontrollera att den sitter ordentligt i utblåsanslutningen (09/3) till frånluftsröret.
5. Stäng dragkedjan till uppsamlaren ifall den är öppen.

Angöring av axelrem på uppsamlaren (10)

1. Klicka på axelremmens kabinhake (10/1) i ringen på (10/2) uppsamlaren.
2. Ta upp redskapet och häng uppsamlaren på vänster axel. Flytta på spännet (10/3) för att justera längden på axelremmen så att uppsamlaren kan bäras bekvämt.

4.4 Demontering av uppsamlare och sugrör

Demontering av frånluftsröret från anslutningen (11)

1. Dra ut frånluftsröret (11/1) från anslutningen (11/2).

Det är inte nödvändigt att lossa frånluftsröret från uppsamlaren.

Demontera sugröret från anslutningen (12)

1. Vrid sugröret (12/1) bestämt medurs tills det klickar loss och kan dras av. Insugsgallret (12/2) stängs till.

2. Tryck insugsgallret (12/2) mot redskapet tills det klickar fast.

5 START

Kontroller att genomföra före arbetets början:

■ Sitter alla skyddsgaller på plats? Låt reparera skadade skyddsgaller.
■ Sitter alla skruvar fast? Dra åt alla skruvar som sitter löst.
Sitter det övre och undre handtaget på redskapet fast? Dra åt skruvarna så att handtagen sitter fast.
- Är knivar och rotor under insugsgallret utan defekter? Låt reparera skadade komponenter på redskapet.
Går gasreglaget lätt att flytta och går det snabbt tillbaka till ursprungsläget om man släpper det? Om inte ska man rengöra reglaget. Låt reparera reglaget om det är defekt.
Går det lätt att slå om av/på-brytaren från "I" till "0" och går den tillbaka till "I" när man släpper den. Om inte ska man låta reparera brytaren.
- Sitter tändstiftskontakten ordentligt på tändstiftet? Tryck fast tändstiftet ordentligt om det sitter löst.
- Är luftfiltret rent? Rengör luftfiltret om det är smutsigt.
- Är bensintanken fullt? Blanda till bensin-/olje-blandning och fyll på.
- Är alla nödvändiga tillbehörsdelar för resp driftsätt monterade och felfria? Montera alla kvarvarande tillbehörsdelar. Byt ut defekta tillbehörsdelar.
■ För sugdrift:

- Är uppsamlaren ordentligt kopplad till frånluftsröret? Om inte skjuter man på inblåsöppningen längre in på frånluftsröret och drar åt kardborrbandet.

- Är uppsamlaren stängd? Stäng dragkedjan på uppsamlaren.

5.2 Blandning av bensin och olja samt påfyllning

OBS! Risk för motorskador. Användning av oblandad bensin leder till skador på motorn och gör att den inte fungerar. Sådan användning leder till skador som inte täcks av tillverkarens garanti.

Se till att motorn endast drivs med bensin-/ol-jeblandning med rätt proportioner.

Tillblandning av bensin-/oljeblandningen (13)

Till 2-taktsmotorn behöver man

• Obrukad, blyfri bensin med oktantal på minst 90. Bensin som lagrats längre än 2 månader är obrukbar och orsakar avlagringar och funktionsstörningar i motorn.
  Högvärdig syntetisk olja för 2-taktsmotorer Dessa två komponenter blandas till en bensin-/ol-jeblandning med proportionerna 40:1.

• Håll bränsleflaskan (13/1) helt vägrätt och fyll på med önskad mängd bensin.

Läs därvid av mängden på bensinskalan "100 – 500" [ml] till höger (13/2).
■ Fyll på bensin till markeringen 300, 400 (som i illustrationen) eller 500 ml.

1. Håll bränsleflaskan (13/1) vägrätt och full på den mängd 2-taktsolja som behövs för att nä nästa markering på oljeskalan 40:1 till vänster (13/3).
2. Stäng bränsleflaskan (13/1) och skaka om den kraftigt så att bensin och olja blandas väl.

Påfyllning av bensin-/oljeblandningen (14)

1. Stäng av redskapets motor.
2. Placera redskapet på ett jämnt och stadigt underlag. Locket till bränsletanken måste peka uppåt.
3. Torka av locket till bränsletanken, bränsletanken och närliggande delar av redskapet så att ingen smuts kan komma in i bränsletanken under påfyllningen av bensin-/oljeblandningen.
4. Öppna långsamt locket (14/1) till bränsletanken för att gradvis reducera det tryck som bensin-/luftblandningen i bränsletanken (14/2) står under. Låt locket (14/1) hänga kvar på bränsletanken.
5. Sätt i ett tratt (14/3) i påfyllningsöppningen (14/4) på bränsletanken.
6. Fyll på med den förberedda bensin-/olje-blandningen från bränsleflaskan (14/5) till den övre ändan av nivåindikatorn (14/6) resp. underkanten av påfyllningsöppningen (14/4) på bränsletanken, men inte mer.
7. Ta bort tratten (14/3) från öppningen till bränsletanken (14/2), sätt tillbaka locket (14/1) och skruva på.
8. Torka omgående av eventuellt utspilld ben- sin-/oljeblandning redskapet och samla upp från underlaget.

6 KÖRNING AV MOTORN

⚠️ FARA! Risk för förgiftning pga motoravgaser. Inandning av motoravgaser kan leda till svår förgiftning som kan vara dödlig.

Kör redskapet enbart ute i det fria och aldrig i stängda utrymmen.
■ Andas aldrig in motoravgaser.

6.1 Starta motorn

Ställ redskapet på marken innan starten av motorn. Det måste finnas gott om utrymme runt de monterade blås- eller sugrören på redskapet.

När motorn kall, dvs den inte varit igång på mer än 5 minuter startar man den med kallstart.

1. Vrid om choke-knappen (15/1) medurs till anslaget.

2. Tryck ned primer-knappen (15/2) 7 - 10 gånger för att pumpa in bensin-/oljeblandningen i förgasaren.

3. Samtidigt:

Håll med en hand övre handtaget (16/1) ned redskapet mot marken.
Dra med den andra handen i starchandtaget (16/2) först försiktigt och längsamt till motständ känns av och därefter beslutsamt och snabbt rakt upp, tills dess att ett motständ känns av igen (ca. 1 armlängd).
Låt startlinan rulla tillbaka utan att släppa taget om starchandtaget (16/2).

1. Upprepa proceduren flera gånger tills att motorn startar för att omedelbart stanna igen.

2. Vrid tillbaka choke-knappen (15/1), dvs moturs till anslaget.

3. Samtidigt:

Håll med en hand övre handtaget (16/1) ned redskapet mot marken och tryck ned gasreglaget (17/1) helt och hålet.
Dra med den andra handen i starchandtaget (16/2) först försiktigt och långsamt till motständ känns av och därefter beslutsamt och snabbt rakt upp, tills dess att ett motständ känns av igen (ca. 1 armlängd).
Låt startlinan rulla tillbaka utan att släppa taget om starchandtaget (16/2).

1. Upprepa proceduren flera gånger tills att motorn startar och fortsätter att gå.

2. Låt motorn värma upp:

■ Fortsätt att hålla gasreglaget (17/1) helt nedtryckt så att motorn blir genomvarm.

Släpp långsamt upp gasreglaget (17/1). Tryck ned reglaget igen om motorn stannar.
Släpp gasreglaget (17/1) helt och hållet när motorn är genomvarm. Motorn går nu på tomgång.

Om motorn fortfarande är driftsvarm, dvs bara varit avstängd en kortare stund, startar man den med varmstart. I detta fall används inte choken.

1. Kontrollera om choke-knappen är i utgångsläge. Om inte vrider man den moturs till anslaget.

2. Tryck ned primer-knappen (15/2) 2 till 3 gånger för att pumpa in bensin-/oljeblandningen i förgasaren.

3. Samtidigt:

Håll med en hand övre handtaget (16/1) ned redskapet mot marken.
Dra med den andra handen i starchandtaget (16/2) först försiktigt och långsamt till motständ känns av och därefter beslutsamt och snabbt rakt upp, tills dess att ett motständ känns av igen (ca. 1 armlängd).
Låt startlinan rulla tillbaka utan att släppa taget om starchandtaget (16/2).

1. Upprepa proceduren flera gånger tills att motorn startar för att omedelbart stanna igen.

2. Samtidigt:

Håll med en hand övre handtaget (16/1) ned redskapet mot marken och tryck ned gasreglaget (17/1) helt och hålet.
Dra med den andra handen i starchandtaget (16/2) först försiktigt och långsamt till motständ känns av och därefter beslutsamt och snabbt rakt upp, tills dess att ett motständ känns av igen (ca. 1 armlängd).
Låt startlinan rulla tillbaka utan att släppa taget om starthandtaget (16/2).

1. Upprepa proceduren flera gånger tills att motorn startar och fortsätter att gå.

H ANMÄRKNING Om choken kopplats på av misstag: Vrid choke-knappen moturs till utgångsläger och upprepa varmstarten tills dess att motorn går igång.

6.2 Ändra motorvarvtal

Kör motorn med lågt varvtal för lätta, torra material och smuts, och med högre varvtal för tyngre, fuktigt material och smuts.

Steglös reglering av varvtalet (17)

1. Tryck på gasreglaget (17/1) tills önskat varvtal uppnås. Vid gasreglagets anslag löper motorn med maximalt varvtal.
2. Vid byte till annan arbetsyta under såväl blåssom sugdrift ska man släppa gasreglaget (17/1) helt. Motorn går då på tomgång.

Varaktig inställning på maximalt varvtal (17)

1. För gasreglagespärren (17/2) uppåt, tills den klickar fast vid gasreglaget (17/1).
2. För att öppna spärren och lämna maximalt varvtal: Tryck gasreglagespärren (17/2) nedåt. Motorn går då på tomgång.

6.3 Stänga av motorn (17)

1. Omställning av motorn till tomgång:

■ Tryck ned gasreglagespärren (17/2), eller
■ släppa gasreglaget (17/1) helt.

1. För av/på-brytaren (17/3) till "0" och håll kvar brytaren där tills motorn stannar.

2. Släpp gasreglaget (17/3) helt. Den far då tillbaka till läge "I".

7 DRIFTSÄTT

Under blåsdrift kan redskapet hållas i en hand.

⚠️ WARNING! Fara för svåra kroppsskador pga roterande redskapsdelar. När insugsgallret är öppet och säkerhetsbrytaren blockerad kan knivarna och rotorn i redskapet orsaka svåra kroppsskador.

Använd aldrig redskapet med öppet insugsgaller och blockerad säkerhetsbrytare.

⚠ OBSERVERA! Fara för kroppsskador och skador på egendom. Luftstrålen och undanblåst material kan skada människor och djur och smutsa ned dem.

• Var uppmärksam på att luftstrålen och/eller undanblåst material inte träffar människor, djur eller egendom.
  Tänk alltid på vindriktningen.

HANMÄRKNING Arbeta aldrig mot vindriktningen eftersom detta kan smutsa ned dig och de som befinner sig bakom dig.

1. Montera blåsrören se Kapitel 4.1 "Montering för blåsdrift", sida 210).

2. Starta motorn (se Kapitel 6.1 "Starta motorn", sida 213).

3. Lyft redskapet i övre handtaget (18/1) med en hand.

4. Anpassa under arbetet motorvarvtalet till det material som ska blåsas undan. (se Kapitel 6.2 "Ändra motorvarvtal", sida 213):

5. lågt motorvarvtal för torra material som löv, klippavfall, spån, frön och smuts
   medelhögt motorvarvtal för material av medelstor storlek och vikt som fuktiga löv

6. högt motorvarvtal för tunga eller mycket fuktigt material som nyfallen snö eller grov smuts

7.2 Arbete med sugdrift (19)

Under sugdrift måste man hålla i redskapet med båda händerna. Häng uppsamlaren med axelremmen på vänster axel.

OBS! Risk för skador på redskapet! Uppsugna vätskor leder till skador på redskapet. Våta löv och gräs kan sätta igen redskapet. Uppsugna grenar, glasbitar, föremål med vassa kanter, metallbitar, stenar och andra liknande föremål orsakar skador på knivsystem såväl som rotor.

Se därför till att aldrig suga upp vätskor eller fuktiga föremål som löv och gräs.
Inga sådana produkter och föremål får någonsin sugas upp.

i ANMÄRKNING Sug inte upp några smådjur.

1. Montera sugrören och uppsamlaren (se Kapitel 4.3 "Montering för sugdrift", sida 211).
2. Starta motorn:

Dra ut frånluftsröret från anslutningen så att redskapet kan ställas på marken för att starta motorn.

■ Starta motorn (se Kapitel 6.1 "Starta motorn", sida 213).

1. Häng uppsamlaren med axelremmen (19/1) på vänster axel. Uppsamlaren måste hänga fritt från axeln och får inte vridas på ngt sätt vilket försvårar påfyllningen av den.
2. Lyft redskapet i övre handtaget (19/2) med höger hand.
3. Skjut med vänster hand frånluftsröret in i anslutningen tills det fastnar.
4. Fatta redskapet med båda händerna, i det övre handtaget (19/2) och i det undre handtaget (19/3).
5. Under arbetets gång:

Kör redskapet med medelhögt/högt varv- tal.

Håll sugrörets munstycke bara några centimeter ovanför marken.
■ Uppsamlaren ska fyllas nästan helt och hålet. Om uppsamlaren fylls helt reduceras redskapets sugförmåga.
■ Efter eventuell uppsugning av farliga föremål: Stanna omedelbart motorn och ta bort föremålet. Kontrollera om det blivit skador på knivar eller rotor.

1. Tömning av uppsamlaren:

■ Stanna motorn (se Kapitel 6.3 "Stänga av motorn (17)", sida 214).
Dra ut frånluftsröret från anslutningen och ställ ned redskapet.
- Öppna dragkedjan på uppsamlaren och töm den på sitt innehåll.

8 UNDERHÅLL OCH SKÖTSEL

Korrekt underhåll och skötsel är en nödvändighet för att säkra redskapets funktionsduglighet och säkerhet. Beakta följande punkter:

Genomför endast underhålls- och servicearbeten om du har tillräcklig kunskap och har tillgång till rätt verktyg.
Vänta tills motorn har svalnat.
Bär skyddshandskar!
Ersätt enbart utslitna eller defekta komponenter med originalreservdelar från tillverkaren.
■ Underhålls- och servicearbeten som inte beskrivs i denna bruksanvisning ska inte utföras av ägaren. Vänd dig i sådana fall istället till en auktoriserad serviceverkstad. Åtgärder i strid mot anvisningarna gör tillverkargarantin ogiltig.

Tidsintervallen för de underhålls- och servicearbeten som avhandlas i denna anvisning återfinns i underhållsschemat (se Kapitel 8.6 "Underhållsplan", sida 216).

■ Lossa luftfilterskruvarna (20/1) så att luftfilterhuset (20/2) kommer loss.
Dra av luftfilterhuset (20/2).
Dra av filtersvampen (20/3) från hållaren (20/4).

1. Rengöring:

Tryck ut filtersvampen (20/3) och tvätta den med tvål och vatten. Använd under inga villkor bensin eller andra rengöringsmedel.

Låt filtersvampen (20/3) torka grundligt tills den inte innehåller mer vatten. Ett filter som är fuktigt kan göra så att motorn blir svår att starta.
■ torka grundligt av luftfilterhuset (20/2) med en trasa.

1. Byte:

- Byt ut filtersvampen när den inte längre är elastisk eller den börjas gå i bitar.

Sätt på filtersvampen (20/3) på hållaren (20/4) och skjut in den till anslaget.
■ För på luftfilterhuset (20/2) till anslaget och håll det på plats.
Dra åt luftfilterskruvarna (20/1) så att luftfilterhuset (20/2) sitter ordentligt fast.

8.2 Underhåll av tändstift (21)

1. Demontering av tändstift:

Dra ut tändstiftskontakten (21/1).
Skruva ute tändstiftet (21/3) med hjälp av tändstiftsnyckeln (21/2).

1. Inspektera tändstiftet:

2. Om tändstiftet är mörkbrunt: motorn arbetar korrekt och tändstiftet är OK. Vid behov: Borsta försiktigt tändstiftet (21/3) med en fin trådborste (21/4).

3. Om tändstiftet är rostangripet, nedoljat, ingrott, nedsmält eller överbryggat: Tändstiftet är defekt. Byt ut tändstiftet mot ett nytt. Se till att används specificerad typ av tändstift (se Kapitel 12 "Tekniska data", sida 219).

4. Om tändstiftet igen mankerar efter en kortare tids drift måste motor och förgasarinställning kontrolleras av en auktoriserad serviceverkstad.

5. Kontroll av elektrodavständ:

- Kontrollera med bladmätt (21/5) att elektrodavavständet (21/6) är 0,6 – 0,7 mm. Om inte, trycker man försiktigt elektroderna närmare varandra eller mer isär från varandra.

1. När specificerat livslängd uppnåtts eller tändstiftet är defekt:

Byt ut tändstiftet mot ett nytt. Se till att används specificerad typ av tändstift (se Kapitel 12 "Tekniska data", sida 219).

1. Återmontering av tändstiftet:

Se till att tätningsringen (21/7) sitter på tändstiftet.

Skruva i tändstiftet (21/3) för hand och dra sedan åt ordentligt med tändstiftsnyckeln (21/2).
Sätt tillbaka tändstiftskontakten (21/1).

8.3 Kontroll/byte av bränslefilter (22)

Det filtlika bränslefiltret sitter i bränsletanken, instoppat i sughuvudet. När bränslefiltret är har hårdnat, har blivit smutsigt eller satts igen kommer det mindre bensin till motorn. I sådana fall måste bränslefiltret bytas ut.

Vi rekommenderar att man låter en auktoriserad serviceverkstad utföra detta arbete.

1. Förberedelse av redskapet:

Tömning av bränsletanken: Låt motorn gå tills den stannar av sig själv.
Placera redskapet på ett jämnt och stadigt underlag. Locket till bränsletanken måste peka uppåt.
Torka av locket till bränsletanken, bränsletanken och närliggande delar av redskapet så att ingen smuts kan komma in i bränsletanken.

2. Kontroll/byte av bränslefilter:

Skruva av locket (22/1) från bränsletanken (22/2). Låt locket (22/1) hänga kvar på bränsletanken.
Dra med en trådhake ut sughuvudet (22/3) från bränsletanken (22/2).
- Kontrollera bränslefiltret (22/4). Om filten har hårdnat, blivit smutsigt eller satts igen: Dra ut bränslefiltret (22/4) och sätt in ett nytt bränslefilter i sughuvudet.

3. och för tillbaka sughuvudet (22/3) in i bränsletanken (22/2).

4. Tillblandning av bensin och olja och påfyllning:

se Kapitel 5.2 "Blandning av bensin och olja samt påfyllning", sida 212

8.4 Förgasarinställningar (23)

På redskapet finns följande justerskruvar för förgasaren:

L = Justerskruv för tomgång (23/1): Minskad bränsleandel i bensin-/oljeblandningen vid varm motor
H = Justerskruv för fullast (23/2): Ökad bränsleandel i bensin-/oljeblandningen vid kall motor
■ Justerskruv för tomgång på choke-knappen (23/3)

Dessa justerskruvar kräver en speciell hylsnyckel som inte ingår i leveransomfånget.

H ANMÄRKNING Inställning av förgasaren bör enbart utföras på auktoriserad serviceverkstad.

8.5 Kontrollera/dra åt skruv på verktyget (24)

Vibrationerna från motorn kan få skruvar på redskapet att lossa. För att kontrollera/dra åt skruvarna på redskapet ingår följande verktyg i leveransen:

■ Torx® inexnyckel (24/1)
Skruvmejselhandtag med insats för spår- och stjärnskruvar (24/2)
Tändstiftsnyckel med skruvmejsel (24/3)

1. Använd lämpligt verktyg för att dra åt lösa skruvar.

2. Vrid om aktuell skruv med en kraftig vridning medurs.

i ANMÄRKNING Justerskruvarna till förgasaren ska man inte röra. Därför ingår ingen hylsnyckel i leveransomfånget.

8.6 Underhållsplan

Följande anvisningar gäller vid normala användningsförhållanden. Under speciella förhållanden, t.ex. särskilt långa arbetstider, måste de angivna underhållsintervallerna förkortas motsvarande.

Vid byte av delar får endast originalreservdelar användas.

1) Detta arbete ska man låta försäljaren eller auktoriserad serviceverkstad utföra.

Intervall Komponent Åtgärd
Före arbetets början	■ Hela maskinen Visuell och fysisk kontroll
	■ Manöverelement Funktionskontroll
	■ Förgasare Kontrollera tomgångsinställningen
	■ Vibrationsdämpare Kontrollera
Varje dag vid arbetets slut	■ Hela maskinen Rengör
Efter varje tankning	■ Hela maskinen Visuell och fysisk kontroll
	■ Manöverelement Funktionskontroll
	■ Förgasare Kontrollera tomgångsinställningen
Var 100:e drifttimme	■ Tändstift Byt ut
En gång om året	■ Luftfilter Rengör
	■ Bränslefilter i tanken Byt ut
Vid undermålig funktion	■ Luftfilter Rengör
	■ Bränslefilter i tanken Kontrollera
	■ Tändstift Justera elektrodavavståndet
	■ Alla åtkomliga skruvar (utom justerskruvar)	Kontrollera
	■ Vibrationsdämpare Kontrollera
	■ Gasreglage Rengör eller byt ut	1)
	■ Strömbrytare Rengör eller byt ut	1)
	■ Ljuddämpare Rengör	1)
Vid defekt	■ Luftfilter Byt ut
	■ Bränslefilter i tanken Byt ut
	■ Vibrationsdämpare Byt ut	1)
	■ Ljuddämpare Byt ut	1)
	■ Startlina Byt ut	1)
	■ Uppsamlare Byt ut
	■ Säkerhetsdekal Byt ut
Vid behov	■ Luftfilter Rengör eller byt ut
	■ Bränslefilter i tanken Byt ut
	■ Förgasare Justera tomgångsinställningen	1)
	■ Kylluftsintag Rengör
	■ Alla åtkomliga skruvar (utom justerskruvar)	Efterdra
	■ Vibrationsdämpare Kontrollera
	■ Dunk för bensin och 2-taktsolja	Rengör

9 FELAVHJÄLPNING

Fel Orsak Åtgärd
Motorn startar inte eller är svårstartad.	Felaktigt genomförd motorstart. se Kapitel 6.1 "Starta motorn", sida 213
	Smutsiga tändstift, eller med fel, eller felaktigt elektrodavständ.	se Kapitel 8.2 "Underhåll av tändstift (21)", sida 215
	Luftfiltret är smutsigt. se Kapitel 8.1 "Rengöring/byte av luftfilter (20)", sida 215
	Felaktig förgasarinställning. Kontakta en auktoriserad serviceverkstad.
	Insugsgallret är öppet och sugröret är inte påsatt.	Stäng till insugsgallret eller montera sugröret (se Kapitel 4.3 "Montering för sugdrift", sida 211).
	Blåsröret är inte påsatt. Montera blåsröret (se Kapitel 4.1 "Montering för blåsdrift", sida 210).
Motorn startar men motoreffekten är dålig.	Luftfiltret är smutsigt eller filter-svampen är nedsliten.	se Kapitel 8.1 "Rengöring/byte av luftfilter (20)", sida 215
	Felaktig förgasarinställning. Kontakta en auktoriserad serviceverkstad.
Motorn löper inte jämnt eller varvtalet ökar inte när man släpper på gasen.	Smutsiga tändstift, eller med fel, eller felaktigt elektrodavständ.	se Kapitel 8.2 "Underhåll av tändstift (21)", sida 215
	Felaktig förgasarinställning. Kontakta en auktoriserad serviceverkstad.
	Uppsamlaren är full eller smut-sig.	Töm uppsamlaren (se Kapitel 7.2 "Arbete med sugdrift (19)", sida 214).Töm uppsamlaren helt och hå-let. Ta bort vidhäftande insuget material med handborste.
Motoravgaserna är rökiga och ser blåaktiga ut.	Andelen olja i bensin-/oljeblandningen för hög.	Fyll på bensin-/oljeblandning med rätt proportioner.se Kapitel 12 "Tekniska data", sida 219se Kapitel 5.2 "Blandning av bensin och olja samt påfyllning", sida 212
	Felaktig förgasarinställning. Kontakta en auktoriserad serviceverkstad.
Motorn börjar att vibrera ovanligt kraftigt.	Redskaps-/motordelar har los-sat och/eller är skadade.	1. Stanna motorn.2. Kontrollera redskapet för skador.3. Kontrollera tändstiftet (se Kapitel 8.2 "Underhåll av tändstift (21)", sida 215).4. Kontakta en auktoriserad serviceverkstad.

10 TRANSPORT

Transportera maskinen mellan två arbetsytor

Stäng av motorn.
Håll redskapet i handtagen.
■ Undvik att föra sug- eller blåsrör i vägen för någon.
■ Undvika även att stöta emot med sug- eller blåsrören.

Transportera maskinen i fordon

Stäng av motorn.
Tag av sug- och blåsrör från redskapet liksom frånluftsrör och uppsamlare.
Ställ redskapet i fordonet och angör det. På så sätt förebygger man att redskapet välter under transporten och att bensin-/oljeblandning läcker ut.
■ Stoppa in alla tillbehörsdelar ( så långt deras storlek medger) i uppsamlaren och tillslut den. På så sätt förebygger man att tillbehören far runt i fordonet under färden.

11 FÖRVARING

Om maskinen inte ska användas på mer än 2-3 månader är följande procedur nödvändig för att förebygga skador.

1. Töm bränsletanken:

Låt motorn gå tills den stannar av sig själv. På så sätt finns det ingen bensin-/

oljeblandning kvar i bränsletank eller förgasare där avlagringar skulle kunna bildas.

1. Rengör maskinen:

Torka av redskapet och tillbehörsdelarna med en trasa. Använd under inga villkor bensin eller andra rengöringsmedel.
Töm uppsamlaren helt och hållet. Ta bort vidhäftande insuget material med handborste.
Avlägsna smuts från att öppningar i redskapet, som insugsgaller och kylöppningar för motorn.
- Öppna insugsgallret och rengör såväl knivar som rotor. Olja in knivarna något med en trasa.

1. Olja in cylindern:

Låt redskapet svalna helt och hålllet.
Dra av tändstiftskontakten och skruva ut tändstiftet.
Häll ett par droppar olja i tändstiftsöppningen.
Dra långsamt i starchandtaget så att kolven rör på sig och oljan fördelas i cylindern.
Skruva i tändstiftet igen och anslut tändstiftskontakten.

1. Förvara helst redskapet på ett torrt och säkert ställe.

12 TEKNISKA DATA

	442Art.-nr: 127380
Mått (lxbxh) [mm], utan rör 350 x 250 x 350
Vikt [kg]med tillbehör för blåsdriftmed tillbehör för sugdrift	4,75,8
Slagvolym [cm3] 27,6
Maximal motoreffekt [kW] 0,8
Maximalt motorvarvtal [min-1] 8300
Tändstift CHAMPION RCJ7Y
Bränsletankens kapacitet [l] 0,4
Bensin blyfri, minst 90 oktan
Olja syntetisk, för 2-taktsmotorer
Bränsleblandning bensin : 2-taktsolja 40:1
Uppmätt ljudtrycksnivå LP A [dB(A)]Mätosäkerhet	93,93
Uppmätt ljudstyrka LW A [dB(A)] 106,6
Garanterad ljudstyrka [dB(A)] 109
Luftflöde [m3/h]■ under blåsdrift■ under sugdrift	610600
Maximal lufthastighet [m/s] 72
Uppmätt vibrationsnivå [m/s2]■ Övre handtag■ Undre handtagMätosäkerhet	2,01,41,5

13 KUNDTJÄNST/SERVICE

För frågor om garanti, reparationer och reservdelar vänder man sig till närmaste AL-KO:s servicecenter. Kontaktinformation finns på internet, på adressen

Miljöskydd är en relevant och viktig aspekt vid användningen av detta redskap och bidrar till god grannsämja lika mycket som till bevarande av miljön.

Att förebygga buller är aktivt miljöskydd. Buller har skadlig inverkan på hälsan. Stör därför dina grannar så litet som möjligt med buller. Använd enbart redskapet under lokalt tillåtna arbetstider och bara så längre som det är absolut nödvändigt.
Se ovillkorligen till att följa säkerhetsanvisningarna för hantering av bensin och olja (se

Kapitel 3.3 "Hantering av bensin och olja", si-da 209). Undvik att förorena marken.

Avfallshantera alltid förbrukad olja i enlighet med gällande miljöföreskrifter.

Lämna förbrukad olja i en väl tillsluten behållare till miljöcentral. Varje försäljningsställe för olja är skyldigt att ta emot förbrukad olja.
Släng inte förbrukad olja med hushållsavfallet. Häll den inte i utlopp, på marken eller i avlopp.

Följ de lokala föreskrifterna vad gäller avfallshantering av löv och gräs. Sådant material får inte slängas med hushållssoporna utan måste föras till speciella insamlingsplatser.
■ Likaledes ska uttjänta komponenter till redskapet inte slängas utan måste föras till speciella insamlingsplatser.

15 GARANTI

Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garanti- tiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gäll- lande lag i det land där redskapet köptes.

Vår garantiförsäkran gäller enbart om:

■ Beakta denna bruksanvisning
■ redskapet har hanterats korrekt
■ originalreservdelar har använts

Garantin upphör att gälla vid:

■ egenmäktiga reparationsförsök
■ egenmäktiga tekniska förändringar
- ej avsedd användning

Garantin gäller inte för:

■ lackskador som beror på normalt slitage
■ Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x)

Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kundtjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.

OVERSETTELSE AV DEN ORIGINALE BRUKSANVISNINGEN

Innhold

1 Om denne bruksanvisningen 222

1.1 Symboler på tittelsiden.... 222
1.2 Tegnforklaringer og signalord .....223

2 Produktbeskrivelse 223

6 Betjening av motor.... 229

6.1 Starte motoren 230
6.2 Endre motorturtallet.... 230
6.3 Stoppe motoren (17) 231

7 Driftsmoduser 231

1. Når det forskrevne intervallet er nädd eller när tennpluggen er defekt:

■ Skift ut tennpluggen med en ny. Bruk foreskrevet tennpluggtype (se Kapittel 12 "Tekniske data", side 237).

1. Sett i tennpluggen:
