Tip izdelka	Prenosni vrtni pihalnik/sesalnik-mlinček
Znamka	Solo
Model	Comfort 442
Mere (D x Š x V) brez cevi	350 x 250 x 350 mm
Teža (način pihanja)	4,7 kg
Teža (način sesanja)	5,8 kg
Napajanje	Dvotaktni bencinski motor, mešanica bencina in olja 40:1
Prostornina rezervoarja	0,4 L
Prostornina motorja	27,6 cm³
Največja moč motorja	0,8 kW
Največje število vrtljajev motorja	8300 min⁻¹
Pretok zraka (pihanje)	610 m³/h
Pretok zraka (sesanje)	600 m³/h
Največja hitrost zraka	72 m/s
Raven zvočnega tlaka (LpA)	93,9 dB(A)
Zajamčena raven zvočne moči	109 dB(A)
Raven vibracij (zgornji ročaj)	2,0 m/s²
Raven vibracij (spodnji ročaj)	1,4 m/s²
Vžigalna svečka	CHAMPION RCJ7Y
Glavne funkcije	Pihanje, sesanje in mletje listov in odpadkov
Redno vzdrževanje	Čiščenje zračnega filtra, preverjanje vžigalne svečke, izpust goriva
Varnost	Stikalo Vklop/Izklop, zaustavitev v sili, zahtevana zaščita sluha
Nadomestni deli	Priporočeni originalni deli
Garancija	Zakonska garancija za proizvodne napake

Pogosto zastavljena vprašanja - Comfort 442 SOLO

Katero mešanico bencina in olja uporabiti ?

Uporabite mešanico 40 delov neosvinčenega bencina (oktansko število ≥90) na 1 del sintetičnega olja za dvotaktne motorje. Za merjenje uporabite priloženo mešalno stekleničko.

Kako zagnati hladen motor ?

1. Obrnite gumb za hladni zagon v smeri urinega kazalca do konca. 2. Pritisnite 2 do 10-krat na primer. 3. Počasi nato hitro potegnite ročico za zagon, dokler motor ne zažene, vendar se ustavi. 4. Obrnite hladni zagon v nasprotni smeri urinega kazalca, pritisnite plinsko ročico in ponovno potegnite, dokler motor ne teče.

Kako nastaviti vrtljaje motorja ?

Pritisnite na plinsko ročico, da povečate vrtljaje. Za neprekinjeno največje vrtljaje potegnite ročico za zaklepanje plina navzgor, dokler ne zaskoči. Spustite ročico, da se vrnete na prosti tek.

Kako očistiti ali zamenjati zračni filter ?

Odvijte vijak zračnega filtra, odstranite ohišje, vzemite filtrirno gobo. Očistite jo z milnico, pustite, da se popolnoma posuši. Zamenjajte, če je deformirana ali strgana.

Kaj storiti, če motor ne zažene ?

Preverite: 1. Vžigalno svečko (umazana ali nepravilen razmik). 2. Zračni filter (umazan). 3. Mešanico bencina in olja (pravilna razmerja). 4. Da je sesalna rešetka zaprta ali da je cev nameščena.

Kako izprazniti zbiralno vrečo v načinu sesanja ?

Ustavite motor, odstranite kolensko cev za odvod zraka iz tulca. Odprite zadrgo vreče in jo stresite, da se izprazni.

Katero zaščitno opremo nositi ?

Nosite zaščito sluha, zaščitna očala, delovne rokavice in varnostne čevlje z nedrsečim podplatom.

Kako shraniti napravo za več mesecev ?

Izpraznite rezervoar tako, da pustite motor teči, dokler se ne ustavi. Očistite napravo, naoljite bat skozi odprtino za vžigalno svečko in shranite na suhem mestu.

Katero vžigalno svečko uporabiti ?

Uporabite vžigalno svečko CHAMPION RCJ7Y z razmikom elektrod 0,6 do 0,7 mm.

Kako preveriti filter za gorivo ?

Odprite pokrov rezervoarja, s kavljem izvlecite sesalno glavo. Preverite klobučevinasti filter: če je strjen ali umazan, ga zamenjajte. To operacijo raje prepustite servisu.

NAVODILA ZA UPORABO Comfort 442 SOLO

3 Varnostni napotki 102

3.1 Upravljavec ....102
3.2 Osebna zaščitna oprema 102
3.3 Ravnanje z bencinom in oljem ..... 103
3.4 Varnost na delovnem mestu .....103
3.5 Varnost oseb, živali in predmetov ..... 103
3.6 Varnost naprave.... 104

6 Upravljanje motorja.... 107

6.1 Zaženite motor 107
6.2 Spreminjanje števila vrtljajev motorja. 108
6.3 Zaustavitev motorja (17) ......108

7 Načini delovanja 108

7.1 Delo v načinu izpihovanja (18) ...... 108
7.2 Delo v načinu sesanja (19).... 108

8 Vzdrževanje in nega 109

8.1 Čiščenje/zamenjava filtra za zrak (20).... 109
8.2 Vzdrževanje vžigalne svečke (21)..... 109

8.3 Preverjanje/zamenjava filtra za gori-vo (22) 110
8.4 Nastavitve uplinjača (23) .....110
8.5 Preverjanje/pritegovanje vijakov na-prave (24) 110
8.6 Načrt vzdrževanja....110

9 Pomoč pri motnjah ....112

10 transportom 113
11 Shranjevanje ....113
12 Tehnični podatki ....114
13 Servisna služba/servis....115
14 Varovanje okolja....115
15 Garancija....115

1 K TEM NAVODILOM ZA UPORABO

Nemška različica je izvirnik navodil za uporabo. Različice v vseh drugih jezikih so prevodi originalnih navodil za uporabo.
Navodila za uporabo vedno hranite tako, da jih lahko uporabite, kadar boste potrebovali informacije o napravi.
■ Napravo izročite drugim osebam samo skupaj s temi navodili za uporabo.
■ Preberite in upoštevajte varnostne napotke in opozorila v teh navodilih za uporabo.

1.1 Simboli na naslovnici

Simbol Pomen

Pred zagonom obvezno pozorno preberite ta navodila za uporabo. To je pogoj za varno delo in nemoteno delovanje.

Navodila za uporabo

Ne uporabljajte bencinske naprave v bližini odprtih plamenov ali virov toplote.

1.2 Razlaga znakov in opozorilne besede

⚠ NEVARNOST! Označuje neposredno nevarno situacijo, ki bo ob neupoštevanju opozorila povzročila smrt ali hude telesne poškodbe.

⚠️ OPOZORILO! Označuje možno nevarno situacijo, ki lahko ob neupoštevanju opozorila povzroči smrt ali hude telesne poškodbe.

PREVIDNO! Označuje možno nevarno situacijo, ki lahko ob neupoštevanju opozorila povzroči manjše ali zmerne telesne poškodbe.

POZOR! Označuje situacijo, ki lahko ob neupo-števanju opozorila povzroči materialno škodo.

H NAPOTEK Posebni napotki za boljše razumevanje in ravnanje.

2 OPIS IZDELKA

Sesalnik/puhalnik je prenosna vrtna naprava za odpihovanje ter sesanje in drobljenje listja in umazanije.

Napravo poganja motor z notranjim zgorevanjem. Motor z notranjim zgorevanjem prek rotorja ustvarja zračni tok z veliko hitrostjo. Z vrtljivim drobilnim nožem, ki je montiran na rotorsko gred, se vsesano listje in umazanija drobi in zbira v lovilni vreči.

Z natičnimi in snemljivimi deli opreme je napravo mogoče pripraviti za sesanje ali puhanje.

2.1 Namenska uporaba

Sesalnik/puhalnik je zasnovan za zasebno uporabo. Uporaben je za:

■ odpihovanje listja, trave, umazanije in nesnage ter napihovanje na kup. Med puhanjem je napravo mogoče nositi z eno roko.
■ Sesati in drobiti je mogoče suho listje in travo. Med sesanjem je treba napravo nositi z dvema rokama. Lovilna vreča mora viseti na levi rami.

Tako za puhanje kot za sesanje je treba pred začetkom dela montirati ustrezne priložene dele opreme.

Vsaka druga uporaba, kot tudi nepooblaščene spremembe in dodatki, velja za uporabo v nasprotju z namembnostjo, ki bo razveljavila garancijo in povzročila izgubo skladnosti (oznaka CE) ter zavrnitev vsakršne odgovornosti za škodo, ki jo utrpi uporabnik ali druga oseba, s strani proizvajalca.

2.2 Možna predvidljiva napačna raba

Sesalnik/puhalnik ni primeren za komercialno uporabo v javnih parkih, na športnih igriščih ali kmetijskih in gozdnih površinah. Bodite pozorni predvsem na naslednje:

• Naprave ni dovoljeno uporabljati brez delov opreme – za puhanje in sesanje.
  ■ Naprave ne sme uporabljati več oseb, temveč samo ena oseba.

⚠️ NEVARNOST! Nevarnost eksplozije in požara. Vsesani eksplozivni in vnetljivi izdelki, vroči pepel, ostanki zgorevanja brez odprtega plamena ali tleče cigarette povzročajo takojšnjo nevarnost eksplozij in požara.

■ Ne sesajte zgoraj navedenih ali podobnih izdelkov.

OPOZORILO! Nevarnost telesnih poškodb. Predmeti, ki se med sesanjem vsesajo skozi sesalno rešetko in nato izpihajo skozi puhalno cev, lahko hudo poškodujejo ljudi in živali.

• Pri puhanju ne držite nobenih predmetov pred sesalno rešetko.
  Zračnega toka nikoli ne usmerite na ljudi ali živali.

PREVIDNO! Nevarnost telesnih poškodb in gmotne škode. Močan zračni tok in hrup naprave lahko pri ljudeh in živalih povzročita telesne poškodbe in paniko. Živali lahko v paniki stečejo proč in povzročijo nadaljnjo škodo. Močan hrup lahko povzroči poškodbe sluha.

■ Stroj uporabljajte samo, če v delovnem območju ni oseb ali živali.
■ Ne sesajte malih živali.
- Ohranite varno razdaljo ali izklopite napravo, ko se druge osebe ali živali približujejo.
■ Ne uporabljajte naprave v bližini bolnišnic, domov za starejše občane in podobnih ustanov.

POZOR! Nevarnost poškodb naprave. Vsesane tekočine bodo poškodovale napravo. Vlažno listje oz. vlažna trava povzroči zamašitev naprave. Vsesane veje, kosi stekla, predmeti z ostrimi robovi, kovinski deli, kamni in drugi predmeti bodo poškodovali drobilni nož in rotor.

■ Ne sesajte tekočin, vlažnega listja oz. vlažne trave.
■ Ne sesajte zgoraj navedenih predmetov.

2.3 Obseg dobave

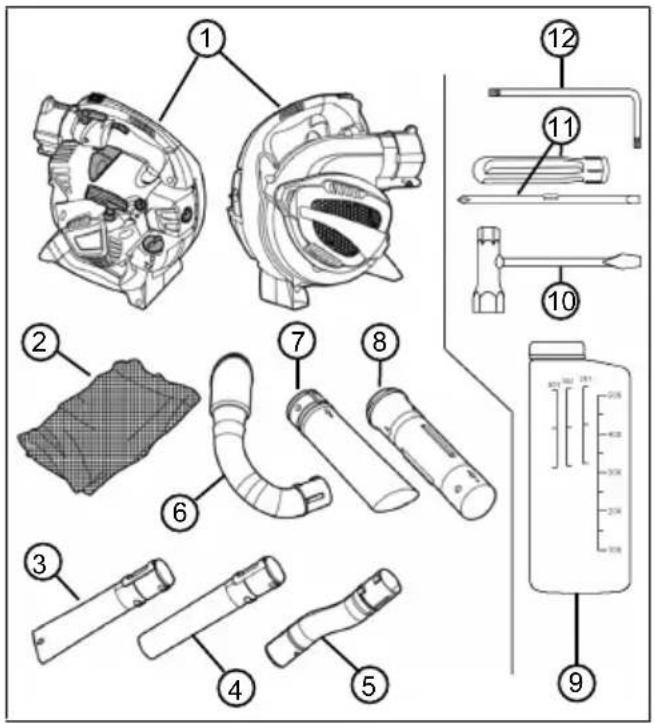

Naprava se skupaj z deli opreme dobavlja v za- boju. V obseg dobave so vključene tukaj navede- ne postavke. Preverite, ali so vsebovane vse po- stavke:

1 Sesalnik/puhalnik

2 Lovilna vreča z nosilnim trakom

3 Spodnja puhalna cev, s ploskim nastavkom

4 Zgornja puhalna cev, z okroglim nastavkom

5 Zgornja puhalna cev, ukrivljena

6 Odvodno koleno

7 Spodnja sesalna cev

8 Zgornja sesalna cev

9 Posoda za mešanje goriva

10 Ključ za pritrditev vžigalne svečke z izvi- jačem

11 Ročaj izvijača z vtičnim nastavkom za vi- jake z zarezo in križne vijake

12 Kotni izvijač z glavo Torx ®

2.4 Simboli na napravi

Simbol Pomen
	Preklopno stikalo za vklop/izklop. To stikalo je vedno v položaju vklopa »I«. Ko stikalo preklopite v položaj »0«, se naprava takoj izklopi.
	Simbol na ročici za zaklepanje plina. V spodnjem položaju je število vrtljajev motor-ja mogoče poljubno spreminjati z ročico za plin. V zgornjem, zaskočenem položaju, motor deluje z največjim številom vrtljajev.
	Puščica na sesalni rešetki. Potisnite izvijač v zgornjo stransko odprtino sesalne rešetke, da jo odprete.
	Simbol na pokrovu rezervo-arja za gorivo. Natočite mešanico v razmerju 40:1, tj. 40 delov bencina in 1 del dvo-taktnega olja
	Prikaz ravni napolnjenosti na rezervoarju za gorivo
	Simboli za nastavitev uplinjača:■ L = zmanjšanje deleža goriva v mešanici benci-na in olja pri toplem motorju■ H = povečanje deleža goriva v mešanici benci-na in olja pri hladnem motorju
	Simbol na tipski ploščici: Teža naprave brez delov opreme
	Simbol na tipski ploščici: Zajamčena raven zvočne moči v [dB(A)]

2.5 Pregled izdelka

Ta razdelek opisuje dele in upravljalne elemente sesalnika/puhalnika. Deli dodatne opreme, glejte Poglavje 2.3 "Obseg dobave", stran 101.

1 Pokrov motorja

2 Nastavki naprave za zgornjo puhalno cev in odvodno koleno

3 Ročica za zaklepanje plina

4 Stikalo za vklop/izklop

5 Ročica za plin

6 Konektor vžigalne svečke

7 Gumb za vbrizg

8 Vijak filtra za zrak

9 Ohišje filtra za zrak

10 Rezervoar za gorivo

11 Pokrov rezervoarja za gorivo

12 Vrtljivi gumb lopute za zagon

13 Ročaj zaganjalnika

14 Spodnji ročaj

15 Zgornji ročaj

16 Sesalna rešetka. Pod sesalno rešetko: Drobilni nož in rotor

3 VARNOSTNI NAPOTKI

PREVIDNO! Nevarnost poškodb sluha.

Naprava je med delovanjem zelo glasna. To lahko povzroči poškodbe sluha pri upravljavcu in pri drugih osebah in živalih, ki se zadržujejo v bližini.

Delajte samo z glušniki.
Ohranite varno razdaljo do drugih oseb in živali ali izklopite napravo, ko se druge osebe ali živali približujejo.

H NAPOTEK Obvezno se spoznajte z upravljanjem naprave. Zlasti se poučite o tem, kako takoj zaustavite napravo.

3.1 Upravljavec

■ Mladoletniki, mlajši od 16 let, ali osebe, ki niso seznanjene z navodili za uporabo, naprave ne smejo uporabljati. Upoštevajte morebitne posebne predpise v državi uporabe glede minimalne starosti uporabnika.
Če prvič delate s tovrstno napravo: Trgovec ali drug strokovnjak naj vam pojasni ravnanje z napravo. Lahko se tudi udeležite usposabljanja.
Kdor dela s to napravo, mora biti dobro opremljen, zdrav in v dobri telesni pripravljenosti. Kdor se zaradi zdravstvenih razlogov ne sme naprezati, mora vprašati svojega zdravnika, ali lahko dela s to napravo.
■ Naprave ne smete uporabljati, če ste pod vplivom alkohola, drog ali zdravil.

3.2 Osebna zaščitna oprema

Da preprečite poškodbe na glavi in okončinah ter poškodbe sluha, je treba nositi predpisana oblačila in zaščitno opremo.
Oblačila morajo biti namenska (tesno se prilegajoča) in vas ne smejo ovirati. Če imate dolge lase, obvezno nosite mrežo za lase. Nikoli ne nosite ohlapnih oblačil ali dodatkov, ki jih lahko povleče v napravo, npr. šalov, mehkih srajc, dolgih ogrlic.

■ Osebno zaščitno opremo sestavljajo:

■ glušniki (npr. čepi za ušesa), zlasti pri dnevnem delu več kot 2,5 ure,
zaščitna očala,
■ trdni delovni čevlji, ki blažijo tresljaje in udarce,
varnostni čevlji z oprijemljivim podplatom in jekleno kapo.

3.3 Ravnanje z bencinom in oljem

NEVARNOST! Nevarnost eksplozije in

požara. Zaradi mešanice iztekajočega bencina in zraka se tvori eksplozijsko ozračje. Pri nepravil-nem ravnanju z gorivom lahko pride do vzbuha, eksplozije in požara, posledično pa do hudih tele-snih poškodb in tudi smrti.

■ Pri ravnanju z bencinom ne kadite.
■ Z bencinom delajte samo na prostem in nikoli v zaprtih prostorih.
Obvezno upoštevajte v nadaljevanju navedena pravila za ravnanje.

Bencin in olje transportirajte in skladiščite izključno v za to predvidenih posodah. Poskrbite, da otroci nimajo dostopa do uskladiščenega bencina in olja.

Da bi preprečili onesnaženje tal (varstvo okolja), pri točenju poskrbite, da se bencin in olje ne razlijeta v zemljo. Za točenje uporabljajte lijak.

Naprave nikoli ne polnite v zaprtih prostorih. Na tleh lahko pride do kopičenja bencinskih hlapov in s tem do vzbuha ali celo eksplozije.

Takoj obrišite razlito gorivo z naprave in s tal. Pustite, da se tkanine, s katerimi ste brisali bencin, posušijo na dobro prezračevanem mestu, preden jih odstranite. V nasprotnem primeru lahko pride do nenadnega samovžiga.

Če ste razlili bencin, se tvorijo bencinski hla-pi. Naprave zato ne zaženite na istem mestu, temveč najmanj 3 m stran.

■ Preprečite stik kože z mineralnim oljem. Ne vdihujte bencinskih hlapov. Pri točenju vedno nosite rokavice. Redno menjavajte in čistite zaščitna oblačila.

Pazite na to, da oblačila ne pridejo v stik z bencinom. Če pride bencin na oblačila, takoj zamenjajte oblačila.

■ Naprave nikoli ne polnite, dokler motor deluje ali je vroč.

3.4 Varnost na delovnem mestu

■ Napravo uporabljajte samo na prostem in nikoli v zaprtih prostorih.
Delajte samo pri dnevni svetlobi ali zelo svetli umetni luči.
Pred delom odstranite nevarne izdelke in predmete iz delovnega območja, npr. eksplo-zivne in vnetljive izdelke, vroč pepel, ostanke zgorevanja, tleče cigarette, veje, kose stekla,

predmete z ostrimi robovi, kovinske predmete, kamne.

Pazite na varen položaj. Izogibajte se vlažnim, spolzkim tlom.
■ Delajte previdno in počasi. Ne tecite. Pazite na ovire.

3.5 Varnost oseb, živali in predmetov

Napravo uporabljajte samo za dela, za katera je predvidena. Neustrezna uporaba lahko povzroči telesne poškodbe in gmotno škodo.

■ Stroj vklopite samo, če v delovnem območju ni oseb ali živali.

Ohranite varno razdaljo do drugih oseb in živali ali izklopite napravo, ko se druge osebe ali živali približujejo.

Nikoli ne usmerite izpuha motorja proti osebam in živalim ter proti vnetljivim izdelkom in predmetom.

■ Ne segajte v sesalno in prezračevalno rešetko, ko motor deluje. Vrteči se deli naprave lahko povzročijo telesne poškodbe.

Kadar ne potrebujete sesanja ali delovanja, vedno izklopite napravo, npr. pri menjavi delovnega območja, pri izvajanju vzdrževalnih del in nege ter pri točenju mešanice bencina/olja.

V primeru nesreče takoj izklopite napravo, da preprečite nadaljnje telesne poškodbe in materialno škodo.

■ Nepravilna uporaba in vzdrževanje lahko povečata hrup in vibriranje naprave. To škoduje zdravju. V tem primeru takoj izklopite napravo in poskrbite, da jo popravi pooblaščena servisna delavnica.

- Naprave nikoli ne uporabljajte z obrabljenimi ali okvarjenimi deli. Odsluženi ali okvarjeni deli naprave lahko povzročijo hude telesne poškodbe.

Napravo uporabljajte samo s številom vrtlja-jev motorja, ki je potrebno za posamezno delo. Izogibajte se maksimalnemu številu vrtlja-jev motorja, da se zmanjšajo hrup in vibracije.

Med delovnim dnem naredite daljše premore, da si lahko opomorete od hrupa in vibracij. Delo načrtujte tako, da je uporaba naprav, ki povzročajo močne vibracije, razporejena na več dni.

- Daljša uporaba naprave uporabnika iz-postavlja vibracijam in lahko povzroči težave z obtokom (»bele prste«). Da bi zmanjšali to

tveganje, nosite rokavice in skrbite, da so roke tople. Če zaznate simptome »belih prstov«, takoj poiščite zdravniško pomoč. Med temi simptomi so: otrplost, ščemenje, srbenje, bolečina, popuščanje moči, sprememba barve ali stanja kože. Običajno se ti simptomi pokažejo na prstih ali rokah ali pri utripu. Pri nižjih temperaturah se nevarnost poveča.

■ Napravo uporabljajte samo v naslednjih pogojih:

Naprava ni umazana, zlasti ne z bencinom in oljem.
Na napravi, zlasti na varovalni mreži, ni nobenih poškodb.
Vsi upravljalni elementi delujejo.
Vsi deli pribora, predvideni za posamezno vrsto dela, so montirani na napravo.

Naprave ne preobremenite. Primerna je za lahka dela v gospodinjstvu. Preobremenitve povzročajo poškodbe naprave.
■ Ne sesajte vej, kosov stekla, predmetov z ostrimi robovi, kovinskih kosov, kamnov in drugih predmetov. Poškodovali bi rezila in motor.
■ Med delovanjem nikoli ne zapirajte sesalne in prezračevalne rešetke, da ne pride do pregrevanja motorja.
Če začne motor neobičajno in močno vibrirati, napravo takoj izklopite. V tem primeru je prišlo do okvare naprave.
Naprave nikoli ne uporabljajte z obrabljenimi ali okvarjenimi deli. Okvarjene dele vedno na-domestite z originalnimi nadomestnimi deli proizvajalca. Če napravo uporabljate z obrabljenimi ali okvarjenimi deli, zoper proizvajalca ni mogoče uveljavljati nobenih garancijskih zahtevkov.

4 MONTAŽA IN DEMONTAŽA

Za montažo in demontažo postavite sesalnik/pu-halnik na ravno in stabilno površino.

Deli opreme so nerodni. Pazite, da bo dovolj prostora za ravnanje z deli opreme.

4.1 Montaža za puhanje

Povezovanje zgornje puhalne cevi z nastavkom naprave (01)

1. Poravnajte zgornjo puhalno cev [ukrivljeno] (01/1) z nastavkom naprave (01/2) tako, da

bosta vzmet (01/3) in utor (01/4) usmerjena en proti drugemu. Oba zobca (01/5) zgornje puhalne cevi morata biti obrnjena navzdol.

1. Potisnite zgornjo puhalno cev (01/1) v nastavek naprave (01/2), da se zatik (01/6) slišno zaskoči v nastavek naprave.

Povezovanje spodnje puhalne cevi z zgornjo puhalno cevjo (02)

Uporabljata se dve vrsti spodnje puhalne cevi:

■ s ploskim nastavkom: proizvaja ploski zračni tok za težko, vlažno listje in umazanijo
■ z okroglim nastavkom: proizvaja okrogli zračni tok za lahko, suho listje in umazanijo

Spodnja puhalna cev ima vzdolžni utor (02/3) in sosednja prečna utora (02/6), (02/7). V sprednji prečni utor (02/6) se privije zobec (02/4). Zadnji prečni utor (02/7) se ne uporablja.

1. Poravnajte spodnjo puhalno cev (02/1) z zgornjo puhalno cevjo (02/2) tako, da bosta vzdolžni utor (02/3) in zobec (02/4) usmerjena en proti drugemu.
2. Potisnite spodnjo puhalno cev (02/1) prek zgornje puhalne cevi (02/2) do omejevalnega obroča (02/5), vendar ne čezenj. Zobec (02/4) je v tem položaju natanko na sprednjem prečnem utoru (02/6).
3. Obrnite spodnjo puhalno cev v desno za 90°, da se zaskoči.

i NAPOTEK Dolžine celotne cevi ni mogoče spreminjati. Spodnje puhalne cevi (02/1) ni mo-goče potisniti prek zgornje puhalne cevi dlje kot do omejevalnega obroča (02/5). Tj., zadnji prečni utor (02/7) se ne uporablja.

4.2 Demontaža puhalnih cevi

Ločevanje spodnje puhalne cevi z zgornje puhalne cevi (03)

1. Obrnite spodnjo puhalno cev (03/1) v levo za 90°. Zobec (03/2) zgornje puhalne cevi (03/3) je v tem položaju v vzdolžnem utoru (03/4).
2. Povlecite spodnjo puhalno cev (03/1) z zgornje puhalne cevi (03/3).

Odstranjevanje zgornje puhalne cevi z nastavka naprave (04)

1. Potisnite izvijač (04/1) ključa za vžigalno svečko vodoravno v zatično odprtino (04/2) na nastavku naprave, da bo najširši del izvijača pod zatikom.

2. Obrnite izvijač za 90°, pri tem mora biti prisoten občuten upor. Zatik sprosti zgornjo puhalno cev (04/3). Izvijač ostane vstavljen.

3. Izvlecite zgornjo puhalno cev (04/3).

Povezovanje spodnje sesalne cevi z zgornjo sesalno cevjo (05)

1. Poravnajte spodnjo sesalno cev (05/1) z zgornjo sesalno cevjo (05/2) tako, da bosta obe puščici (05/3) in (05/4) usmerjeni ena proti drugi. V tem položaju si nasproti stojijo:

■ zobca (05/5) in zaskočni odprtini (05/6)
■ utor (05/7) na spodnji sesalni cevi in zo-bec (05/8) na zgornji sesalni cevi

1. Močno potisnite obe sesalni cevi skupaj, da se zgodi naslednje:

Zobca (05/5) se zaskočita v zaskočni odprtini (05/6).
Zgornja sesalna cev se potisne do omejevalnega obroča (05/9) spodnje sesalne cevi.

Sesalni cevi sta zdaj trdno povezani med seboj. Ponovno ločevanje ni predvideno.

Odpiranje sesalne rešetke naprave (06)

1. Trdno držite napravo (06/1).
2. Močno potisnite izvijač (06/2) ključa za vžigalno svečko v zgornjo stransko odprtino (06/3) sesalne rešetke (06/4).

i NAPOTEK Ne potiskajte izvijača v sprednjo stransko odprtino, na katero kaže puščica, pritrjeno na sesalno rešetko!

1. Potisnite vstavljeni izvijač skupaj s sesalno rešetko z naprave. Sesalna rešetka zaniha stran.

Povezovanje zgornje sesalne cevi z napravo (07)

1. Držite sproščeno sesalno rešetko.

2. Poravnajte zgornjo sesalno cev (07/1) z odpr- tino ohišja (07/2) na naslednji način:

3. Odprtini (07/3) prečnih utorov in zobca odprtine ohišja (07/4) si stojijo nasproti.
   ■ Sesalna rešetka je obrnjena tako, da sta obe puščici (05/3) in (05/4) zgoraj.

4. Potisnite sesalno cev (07/1) v odprtino ohišja (07/2) in jo močno obrnite v levo, da se za-skoči.

Povezovanje odvodnega kolena z nastavkom naprave (08)

1. Poravnajte odvodno koleno (08/1) z nastavkom naprave (08/2) tako, da si bosta vzmet (08/3) in utor (08/4) stala nasproti. Oba zobca (08/5) odvodnega kolena morata biti obrnjena navzdol.
2. Potisnite odvodno koleno (08/1) v nastavek naprave (08/2), da se zaskoči. Zatik (08/6) v nastavku naprave se ne zaskoči.

Povezovanje lovilne vreče z odvodnim kolenom (09)

1. Razprite sprijemalni trak (09/1) na vpihovalni odprtini (09/2) lovilne vreče.
2. Potisnite vpihovalno odprtino (09/2) lovilne vreče prek izpihovalnega nastavka (09/3) odvodnega kolena tako, da bo sprijemalni trak (09/1) za razširitvijo (09/4). Zadrga lovilne vreče in nosilni trak morata biti obrnjena navzgor.
3. Pritegnite sprijemalni trak (09/1) in ga zaprite.
4. Povlecite lovilno vrečo, da preverite, ali je zdaj trdno povezana z izpihovalnim nastavkom (09/3) odvodnega kolena.
5. Če je odprta, zaprite zadrgo lovilne vreče.

Pritrditev nosilnega traku na lovilno vrečo (10)

1. Vpnite karabin (10/1) nosilnega traku v obroče (10/2) na lovilni vreči.
2. Vzemite napravo in obesite lovilno vrečo prek leve rame. S premikanjem zaponke (10/3) prilagodite dolžino nosilnega traku tako, da lahko udobno nosite lovilno vrečo.

4.4 Demontaža lovilne vreče in sesalne cevi Odstranjevanje odvodnega kolena z nastavka naprave (11)

1. Izvlecite odvodno koleno (11/1) iz nastavka naprave (11/2).

Odvodnega kolena ni treba ločiti od lovilne vreče.

Odstranjevanje sesalne cevi z odprtine naprave (12)

1. Močno obrnite sesalno cev (12/1) v desno, da se izpne in sname. Sesalna rešetka (12/2) se zapre.
2. Potisnite sesalno rešetko (12/2) proti napravi, da se zaskoči.

5 ZAGON

5.1 Preverjanje naprave

Pred začetkom dela preverite:

Ali so vse varovalne mreže nepoškodovane?
Poškodovane varovalne mreže oddajte v popravilo.
Ali so vsi vijaki trdno priviti? Pritegnite zrahljane vijake.
Ali sta zgornji in spodnji ročaj varno pritrjena na napravi? Trdno privijte zrahljana ročaja.
Ali sta drobilni nož in rotor pod sesalno rešetko nepoškodovana? Poškodovane dele na-prave oddajte v popravilo.
Ali se ročica za plin zlahka premakne in ali skoči nazaj v izhodiščni položaj, ko jo spustite? Če ne, jo očistite. Oddajte jo v popravilo, če je okvarjena.
Ali se stikalo za vklop/izklop zlahka premakne iz položaja »I« v položaj »0« ter nato sa-modejno znova skoči nazaj? Če ne, ga oddajte v popravilo.
Ali je konektor vžigalne svečke pritrjen na vžigalni svečki? Če je ohlapen, ga potisnite na-njo.
Ali je filter za zrak čist? Če je umazan, ga očistite.
Ali je rezervoar za bencin poln? Pripravite in natočite mešanico bencina in olja.
Ali so vsi deli opreme za posamezni način delovanja montirani in nepoškodovani? Montirajte preostale dele opreme. Zamenjajte okvarjene dele opreme.
Pri sesanju:

Ali je lovilna vreča trdno povezana z odvodnim kolenom? Če ni, potisnite vpihovalno odprtino lovilne vreče naprej na odvodno koleno in znova pritegnite sprijemalni trak.

Ali je lovilna vreča zaprta? Zaprite zadrgo lovilne vreče.

5.2 Priprava in točenje mešanice bencina in olja

POZOR! Nevarnost poškodb motorja. Čisti bencin povzroča poškodbe in popolni izpad motorja. V tem primeru garancijski zahtevki do proizvajalca niso veljavni.

■ Motor vedno uporabljajte z mešanico bencina/olja v predpisanem razmerju.

Priprava mešanice bencina/olja (13)

Za 2-taktni motor potrebujete:

■ neosvinčen, svež bencin z oktanskim številom najmanj 90. Bencin, ki je skladiščen več kot 2 meseca, povzroča obloge in motnje delovanja motorja.
■ Visokokakovostno sintetično olje za 2-taktne motorje

Iz teh dveh sestavin morate pripraviti mešanico bencina in olja v razmerju 40:1.

1. Držite posodo za mešanje goriva (13/1) vodoravno in natočite želeno količino bencina:

2. Odčitajte natočeno količino na desni bencinski skali (13/2) »100–500« [v ml].
   Natočite bencin do oznake 300, 400 ali 500 ml (npr. 400 ml, glejte sliko).

3. Držite posodo za mešanje goriva (13/1) vodoravno in natočite potrebno količino olja za 2-taktne motorje do naslednje črtice na levi skali za olje 40:1 (13/3).

4. Zaprite posodo za mešanje goriva (13/1) in jo večkrat močno pretresite, da se bencin in olje dobro pomešata.

Točenje mešanice bencina/olja (14)

1. Izklopite motor naprave.
2. Napravo postavite na ravno, stabilno površino. Pokrov rezervoarja za gorivo mora biti obrnjen navzgor.
3. Obrišite pokrov rezervoarja za gorivo, rezervoar za gorivo in sosednje dele naprave do čistega, da pri točenju mešanice bencina/olja v rezervoar za gorivo ne vstopi umazanija.
4. Počasi odvijte pokrov (14/1) rezervoarja za gorivo, da se lahko mešanica bencina in zraka, ki je pod tlakom, iz rezervoarja za gorivo (14/2) počasi sprosti v okolico. Pustite pokrov (14/1) viseti na rezervoarju za gorivo.
5. Vstavite lijak (14/3) v polnilni nastavek (14/4) rezervoarja za gorivo.
6. Natočite pripravljeno mešanico bencina in olja iz posode za mešanje goriva (14/5) v rezervoar za gorivo do zgornjega konca na prikazu ravni napolnjenosti (14/6) oz. do spodnjega roba polnilnega nastavka (14/4), vendar ne prek njih.
7. Izvlecite lijak (14/3) iz odprtine rezervoarja za gorivo (14/2) in trdno zaprite pokrov (14/1).
8. Obrišite razlito mešanico bencina in olja z naprave in površine, na kateri je stala.

6 UPRAVLJANJE MOTORJA

⚠️ NEVARNOST! Nevarnost zastrupitve za-radi izpušnih plinov motorja. Z vdihavanjem iz-pušnih plinov motorja se lahko hudo zastrupite. Takšne zastrupitve lahko povzročijo smrt.

Napravo uporabljajte samo na prostem in nikoli v zaprtih prostorih.
■ Ne vdihujte izpušnih plinov motorja.

6.1 Zaženite motor

Pred zagonom motorja postavite napravo na tla. Puhalna ali sesalna cev, montirana na napravo, mora imeti prostor za premikanje.

Ko je motor hladen, tj. če več kot 5 minut ni deloval, se izvede »hladni zagon«.

1. Obrnite vrtljivi gumb lopute za zagon (15/1) v desno do oznake.

2. Približno 7- do 10-krat do konca pritisnite gumb za vbrizg (15/2), da se mešanica bencina in olja včrpa v uplinjač.

3. Sočasno opravite:

■ Z eno roko potisnite napravo na zgornjem ročaju (16/1) navzdol na tla.
Z drugo roko najprej previdno in počasi povlecite ročaj zaganjalnika (16/2), da začutite upor, nato pa odločno in hitro povlecite navpično navzgor, da znova začutite upor (pribl. 1 dolžino roke).
Pustite, da se vrvica zaganjalnika znova navije, ne da bi spustili ročaj zaganjalnika (16/2).

1. Večkrat ponovite prejšnji korak, dokler se motor ne zažene, a še vedno izklopi.

2. Obrnite vrtljivi gumb lopute za zagon (15/1), tj. v levo do oznake.

3. Sočasno opravite:

Z eno roko potisnite napravo na zgornjem ročaju (16/1) navzdol na tla in do konca pritisnite ročico za plin (17/1).
Z drugo roko najprej previdno in počasi povlecite ročaj zaganjalnika (16/2), da začutite upor, nato pa odločno in hitro povlecite navpično navzgor, da znova začutite upor (pribl. 1 dolžino roke).
Pustite, da se vrvica zaganjalnika znova navije, ne da bi spustili ročaj zaganjalnika (16/2).

1. Večkrat ponovite prejšnji korak, dokler se motor ne zažene in nato neprekinjeno deluje.

2. Počakajte, da se motor segreje:

Nekaj časa držite ročico za plin (17/1) polnoma pritisnjeno, da se motor segreje.
■ Počasi spustite ročico za plin (17/1). Če motor ne deluje več, jo znova pritisnite.
■ Ko je motor segret, spustite ročico za plin ročico za plin (17/1). Potem bo deloval s številom vrtljajev v prostem teku.

Če je motor še segret od delovanja, tj. kmalu po izklopu, se izvede »topli zagon«. Loputa za zagon se pri tem ne uporablja.

1. Preverite, ali je vrtljivi gumb lopute za zagon v izhodiščnem položaju. Če ni, ga obrnite v levo do oznake.

2. Približno 2- do 3-krat do konca pritisnite gumb za vbrizg (15/2), da se mešanica bencina in olja včrpa v uplinjač.

3. Sočasno opravite:

■ Z eno roko potisnite napravo na zgornjem ročaju (16/1) navzdol na tla.
Z drugo roko najprej previdno in počasi povlecite ročaj zaganjalnika (16/2), da začutite upor, nato pa odločno in hitro povlecite navpično navzgor, da znova začutite upor (pribl. 1 dolžino roke).
Pustite, da se vrvica zaganjalnika znova navije, ne da bi spustili ročaj zaganjalnika (16/2).

1. Večkrat ponovite prejšnji korak, dokler se motor ne zažene, a še vedno izklopi.

2. Sočasno opravite:

Z eno roko potisnite napravo na zgornjem ročaju (16/1) navzdol na tla in do konca pritisnite ročico za plin (17/1).
Z drugo roko najprej previdno in počasi povlecite ročaj zaganjalnika (16/2), da začutite upor, nato pa odločno in hitro povlecite navpično navzgor, da znova začutite upor (pribl. 1 dolžino roke).
Pustite, da se vrvica zaganjalnika znova navije, ne da bi spustili ročaj zaganjalnika (16/2).

1. Večkrat ponovite prejšnji korak, dokler se motor ne zažene in nato neprekinjeno deluje.

i NAPOTEK Če se loputa za zagon nenadzorovano vklopi: Obrnite vrtljivi gumb lopute za zagon v levo v izhodiščni položaj in večkrat ponovite topli zagon, dokler se motor ne zažene.

6.2 Spreminjanje števila vrtljajev motorja

Nizko število vrtljajev motorja uporabite za lahek, suh material in umazanijo, višje število vrtljajev motorja pa za težak, vlažen material in umazanijo.

Brezstopenjsko nastavljanje števila vrtljajev (17)

1. Potisnite ročico za plin (17/1) do želenega števila vrtljajev. Na končni oznaki ročice za plin motor deluje z maksimalnim številom vrtljajev.
2. Pri menjavi lokacije med puhanjem ali sesanjem: Spustite ročico za plin (17/1). Motor na-to deluje s številom vrtljajev v prostem teku.

Trajna nastavitev maksimalnega števila vrtljajev (17)

1. Potisnite ročico za zaklepanje plina (17/2) navzgor, da se zaskoči skupaj z ročico za plin (17/1).
2. Za izklop maksimalnega števila vrtljajev: Potisnite ročico za zaklepanje plina (17/2) navzdol. Motor nato deluje s številom vrtljajev v prostem teku.

6.3 Zaustavitev motorja (17)

1. Nastavitev motorja na število vrtljajev v prostem teku:

■ Potisnite ročico za zaklepanje plina (17/2) navzdol ali
■ Spustite ročico za plin (17/1).

1. Potisnite stikalo za vklop/izklop (17/3) v položaj »0« in ga držite pritisnjenega tako dolgo, da se motor izklopi.

2. Spustite stikalo za vklop/izklop (17/3). Nato se znova vrne v položaj »I«.

7 NAČINI DELOVANJA

7.1 Delo v načinu izpihovanja (18)

Med puhanjem je napravo mogoče nositi z eno roko.

OPOZORILO! Nevarnost hudih telesnih poškodb zaradi vrtečih se delov naprave. Ko je sesalna rešetka odprta, varnostno stikalo pa blokirano, lahko drobilni nož in rotor povzročita hude telesne poškodbe.

Naprava ne sme delovati z odprto sesalno rešetko in blokiranim varnostnim stikalom.

PREVIDNO! Nevarnost telesnih poškodb in gmotne škode. Zračni curek in odpihovani material lahko povzročita telesne poškodbe oseb ali živali in jih umažeta.

Obvezno se prepričajte, da z zračnim curkom in odpihovanim materialom ne poškodujete drugih oseb ali živali ali predmetov.
■ Upoštevajte smer vetra.

H NAPOTEK Nikoli ne delajte proti vetru, da ne umažete sebe ali oseb, ki stojijo za vami.

1. Montirajte puhalne cevi (glejte Poglavje 4.1 "Montaža za puhanje", stran 104).
2. Zaženite motor (glejte Poglavje 6.1 "Zaženite motor", stran 107).
3. Z eno roko držite napravo na zgornjem ročaju (18/1).
4. Med delom prilagodite število vrtljajev motor- ja materialu, ki ga želite odpihati (glejte Pog- lavje 6.2 "Spreminjanje števila vrtljajev motor- ja", stran 108):
   nizko število vrtljajev motorja: za lahek, suh material, npr. listje, odrezke trave, ostružke, zrna in umazanijo
   ■ srednje število vrtljajev motorja: za material srednje velikosti in teže, npr. vlažno listje
   visoko število vrtljajev motorja: za zelo težak ali vlažen material, npr. svež sneg in grobo umazanijo

7.2 Delo v načinu sesanja (19)

Med sesanjem je treba napravo nositi z obema rokama. Obesite lovilno vrečo z nosilnim trakom prek leve rame.

POZOR! Nevarnost poškodb naprave. Vsesane tekočine bodo poškodovale napravo. Vlažno listje oz. vlažna trava povzroči zamašitev naprave. Vsesane veje, kosi stekla, predmeti z ostrimi robovi, kovinski deli, kamni in drugi predmeti bodo poškodovali drobilni nož in rotor.

■ Ne sesajte tekočin in vlažnega listja oz. vlažne trave.
■ Ne sesajte zgoraj navedenih predmetov.

i NAPOTEK Ne sesajte malih živali.

1. Montirajte sesalne cevi in lovilno vrečo (glejte Poglavje 4.3 "Montaža za sesanje", stran 105).

2. Zagon motorja:

Izvlecite odvodno koleno lovilne vreče iz nastavka naprave, da lahko za zagon motorja napravo postavite na tla.

■ Zaženite motor (glejte Poglavje 6.1 "Zaženite motor", stran 107).

1. Obesite lovilno vrečo z nosilnim trakom (19/1) prek leve rame. Lovilna vreča mora prosto viseti z rame in ne sme biti zasukana, da se lahko neovirano polni.

2. Z desno roko držite napravo na zgornjem ročaju (19/2).

3. Z levo roko potisnite odvodno koleno lovilne vreče v nastavek naprave, da se zaskoči.

4. Primate napravo z obema rokama: na zgornjem ročaju (19/2) in tudi na spodnjem ročaju (19/3).

5. Med delom:

Naprava naj deluje s srednjim/z visokim številom vrtljaiev motorja.

Držite sesalno odprtino sesalne cevi le nekaj centimetrov nad tlemi.

Lovilne vreče ne napolnite popolnoma. Pri popolnoma napolnjeni lovilni vreči je moč sesanja zmanjšana.

- Pri vsesanju nevarnih snovi: Takoj zaustavite motor in odstranite predmet. Preverite, ali sta drobilni nož in rotor poškodovana.

1. Praznjenje lovilne vreče:

■ Zaustavite motor (glejte Poglavje 6.3 "Zaustavitev motorja (17)", stran 108).

Izvlecite odvodno koleno lovilne vreče iz nastavka naprave in izklopite napravo.

- Odprite zadrgo lovilne vreče in jo izpraznite.

8 VZDRŽEVANJE IN NEGA

Pravilno vzdrževanje in nega sta nujna za ohranjanje funkcionalnosti in varnosti naprave. Upoštevajte naslednje točke:

■ Nosite zaščitne rokavice.

- Obrabljene in poškodovane dele naprave zamenjajte izključno z originalnimi nadomestni-mi deli proizvajalca.

Vzdrževalnih del in neg, ki jih ta navodila za uporabo ne navajajo, ne smete sami izvajati.

V ta namen natočite servis pri pooblaščeni servisni delavnici. V primeru kršitev garancija proizvajalca ugasne.

Intervali vzdrževalnih del in nege so na voljo v načrtu vzdrževanja (glejte Poglavje 8.6 "Načrt vzdrževanja", stran 110).

8.1 Čiščenje/zamenjava filtra za zrak (20)

1. Demontirajte filter za zrak:

- Odvijte filter za zrak (20/1), da se ohišje filtra za zrak (20/2) sprosti.

■ Snemite ohišje filtra za zrak (20/2).

■ Povlecite peno filtra (20/3) z jezička (20/4).

1. Čiščenje:

Iztisnite peno filtra (20/3) in jo operite z milom in vodo. Ne uporabljajte bencina ali drugih topil.

Pustite, da se pena filtra (20/3) temeljito posuši, da v njej ne bo več nobene vode. Vlažen filter lahko povzroči otežen zagon motorja.

■ S krpo temeljito obrišite ohišje filtra za zrak (20/2).

1. Zamenjava:

■ Zamenjajte peno filtra, ko ni več elastična ali ko se razpada.

1. Montirajte filter za zrak:

Nataknite peno filtra (20/3) na jeziček (20/4) in jo potisnite do oznake.

Nataknite ohišje filtra za zrak (20/2) do oznake in ga držite pritisnjenega.

■ Privijte vijak filtra za zrak (20/1), da se ohišje filtra za zrak (20/2) pritrdi.

8.2 Vzdrževanje vžigalne svečke (21)

1. Odstranite vžigalno svečko:

■ Snemite konektor vžigalne svečke (21/1)

■ S ključem za vžigalno svečko (21/2) odviite vžigalno svečko (21/3).

1. Preverite iskrenje vžigalne svečke:

Če je vžigalna svečka porjavela: Motor pravilno deluje in vžigalna svečka je v re- du. Po potrebi: Previdno skrtačite vžigal- no svečko (21/3) s fino žičnato krtačko (21/4) do čistega.

Če je vžigalna svečka sajasta, oljnata, zaskorjena, staljena ali premoščena: Vžigalna svečka je okvarjena. Zamenjajte vžigalno svečko z novo. Uporabite pred-

pisano vrsto vžigalne svečke (glejte Poglavje 12 "Tehnični podatki", stran 114).

Če je po krajšem času vžigalna svečka znova okvarjena, je treba motor in nastavitve uplinjača preveriti v pooblaščeni servisni delavnici.

1. Preverjanje razmika med elektrodama:

Z listnim merilnikom (21/5) preverite, ali je razmik med elektrodama (21/6) 0,6–0,7 mm. Če ni, previdno udarite elektrodi skupaj ali ju upognite narazen.

1. Ob predpisanem intervalu ali ko je vžigalna svečka okvarjena:

Zamenjajte vžigalno svečko z novo. Uporabite predpisano vrsto vžigalne svečke (glejte Poglavje 12 "Tehnični podatki", stran 114).

1. Vgradite vžigalno svečko:

Pazite na to, da je tesnilni obroč vžigalne svečke (21/7) na vžigalni svečki.
■ Z roko znova privijte vžigalno svečko (21/3) in jo pritegnite s ključem za vžigalno svečko (21/2).
Znova nataknite konektor vžigalne svečke (21/1).

8.3 Preverjanje/zamenjava filtra za gorivo (22)

Klobučevinasti filter za gorivo je v rezervoarju za gorivo in je nataknjen na sesalno glavo. Ko filter za gorivo otrdi, ko je umazan ali zamašen, v motor priteče manj goriva. V tem primeru je treba zamenjati filter za gorivo.

Priporočeno je, da ta dela opravi pooblaščena servisna delavnica.

1. Priprava naprave:

Praznjenje rezervoarja za gorivo: Pustite motor delovati, dokler se sam ne izklopi.
Napravo postavite na ravno, stabilno površino. Pokrov rezervoarja za gorivo mora biti obrnjen navzgor.
Obrišite pokrov rezervoarja za gorivo, rezervoar za gorivo in sosednje dele naprave, da se v rezervoar za gorivo ne vnese umazanija.

1. Preverjanje/zamenjava filtra za gorivo:

■ Privijte pokrov (22/1) rezervoarja za gorivo (22/2). Pustite pokrov (22/1) viseti na rezervoarju za gorivo.
Z žičnim kavljem povlecite sesalno glavo (22/3) iz rezervoarja za gorivo (22/2).

■ Preverite filter za gorivo (22/4). Ko filter za gorivo otrdi, ko je umazan ali zamašen: Izvlecite filter za gorivo (22/4) in potisnite novi filter za gorivo na sesalno glavo.

1. Znova potisnite sesalno glavo (22/3) v rezervoar za gorivo (22/2).

2. Priprava in točenje mešanice bencina in olja:

L = Vijak za uravnavanje mešanice v prostem teku (23/1): Zmanjšanje deleža goriva v mešanici bencina in olja pri toplem motorju
H = Vijak za uravnavanje mešanice pri polni obremenitvi (23/2): Povečanje deleža goriva v mešanici bencina in olja pri hladnem motor-ju
Vijak za uravnavanje prostega teka na vrtljivem gumbu za loputo za zagon (23/3)

Ta nastavitveni vijak je mogoče nastaviti samo s posebnim nasadnim ključem, ki ni vključen v obseg dobave.

i NAPOTEK Nastavitev uplinjača mora opraviti pooblaščena servisna delavnica.

8.5 Preverjanje/pritegovanje vijakov naprave (24)

Vijaki naprave se lahko zaradi tresljajev motorja zrahljajo. Za preverjanje/pritegovanje vijakov naprave je na voljo orodje, vključeno v obseg dobave:

■ Kotni izvijač z glavo Torx® (24/1)
Ročaj izvijača z vtičnim nastavkom za vijake z zarezo in križne vijake (24/2)
Ključ za pritrditev vžigalne svečke z izvijačem (24/3)

1. Vstavite ustrezno orodje v vijak.
2. S kratkim obratom v desno pritegnite vijak.

H NAPOTEK Vijakov za nastavitev uplinjača ne smete obračati. Za te nastavitvene vijake zato ni priložen noben nasadni ključ.

8.6 Načrt vzdrževanja

Naslednja navodila veljajo za običajne razmere med uporabo. V posebnih pogojih, npr. posebej dolgem, vsakodnevnem delu ali v zelo umazanih

območjih dela, je treba navedene vzdrževalne intervale ustrezno skrajšati.

Pri zamenjavi delov je dovoljeno uporabljati samo originalne nadomestne dele.

1) Ta postopek opravi vaš trgovec ali pooblaščena servisna delavnica

Interval Sestavni deli Dela, ki jih je treba izvesti
Pred začetkom dela	Celotna naprava vizualni pregled in pregled sta-nja
	Upravljalni elementi preverjanje delovanja
	Uplinjač Preverjanje nastavitve prostega teka
	Elementi za blaženje treslja-jev	preverjanje
Po dnevnem delu	Celotna naprava čiščenje
Po vsakem točenju	Celotna naprava vizualni pregled in pregled sta-nja
	Upravljalni elementi preverjanje delovanja
	Uplinjač Preverjanje nastavitve prostega teka
Vsakih 100 ur delovanja	Vžigalna svečka zamenjava
Vsakih 12 mesecev	Filter za zrak čiščenje
	Filter za gorivo v rezervoarju zamenjava
Pri neustreznem delovanju	Filter za zrak čiščenje
	Filter za gorivo v rezervoarju preverjanje
	Vžigalna svečka Nastavitev razmika med elektro-dama
	Vsi dosegljivi vijaki (razen nastavitvenih vijakov)	preverjanje
	Elementi za blaženje treslja-jev	preverjanje
	Ročica za plin čiščenje ali zamenjava	1)
	Stikalo za vklop/izklop čiščenje ali zamenjava	1)
	Zvočna izolacija čiščenje	1)
Pri okvari	Filter za zrak zamenjava
	Filter za gorivo v rezervoarju zamenjava
	Elementi za blaženje treslja-jev	zamenjava1)
	Zvočna izolacija zamenjava	1)
	Zaganjalna vrvica zamenjava	1)
	Lovilna vreča zamenjava
	Varnostna nalepka zamenjava
Po potrebi	Filter za zrak čiščenje ali zamenjava
	Filter za gorivo v rezervoarju zamenjava
	Uplinjač Dodatne nastavitve prostega te-ka1)
	Dovod hladilnega zraka čiščenje
	Vsi dosegljivi vijaki (razen nastavitvenih vijakov)	Privijanje
	Elementi za blaženje treslja-jev	preverjanje
	Posoda za bencin in olje za dvotaktne motorje	čiščenje

9 POMOČ PRI MOTNJAH

Motnja Vzrok Ukrep
Motor se ne zažene ali se le težko zažene.	Zagon motorja je nepravilno iz-veden.	glejte Poglavje 6.1 "Zaženite motor", stran 107
	Vžigalna svečka je umazana ali okvarjena ali razmik med elek-trodama ni ustrezen.	glejte Poglavje 8.2 "Vzdrževanje vžigalne svečke (21)", stran 109
	Filter za zrak je umazan. glejte Poglavje 8.1 "Čiščenje/za-menjava filtra za zrak (20)", stran 109
	Nastavitve uplinjača niso pravil-ne.	V ta namen se obrnite na po-oblaščeno servisno delavnico.
	Vstopna rešetka je odprta in se-salna cev ni vstavljena.	Zaprite vstopno rešetko ali mon-tirajte sesalno cev (glejte Pog-lavje 4.3 "Montaža za sesanje", stran 105).
	Puhalna cev ni vstavljena. Montirajte puhalno cev (glejte Poglavje 4.1 "Montaža za puha-nje", stran 104).
Motor se zažene, vendar je moč motorja nizka.	Filter za zrak je umazan ali pa je pena filtra zaprta.	glejte Poglavje 8.1 "Čiščenje/za-menjava filtra za zrak (20)", stran 109
	Nastavitve uplinjača niso pravil-ne.	V ta namen se obrnite na po-oblaščeno servisno delavnico.
Motor ne deluje enakomerno in število vrtljajev motorja se pri dodajanju plina ne poveča.	Vžigalna svečka je umazana ali okvarjena ali razmik med elektrodama ni ustrezen.	glejte Poglavje 8.2 "Vzdrževanje vžigalne svečke (21)", stran 109
	Nastavitve uplinjača niso pravilne.	V ta namen se obrnite na pooblaščeno servisno delavnico.
	Lovilna vreča je polna ali umazana.	Izpraznite lovilno vrečo (glejte Poglavje 7.2 "Delo v načinu sesanja (19)", stran 108).Iztresite lovilno vrečo. Oprijeti vsesani material odstranite z omelcem.
Izpusti motorja so močni, plin je modrikast.	Delež olja v mešanici bencina/olja je prevelik.	Natočite mešanico bencina in olja v pravilnem razmerju.glejte Poglavje 12 "Tehnični podatki", stran 114glejte Poglavje 5.2 "Priprava in točenje mešanice bencina in olja", stran 106
	Nastavitve uplinjača niso pravilne.	V ta namen se obrnite na pooblaščeno servisno delavnico.
Motor začne neobičajno in močno vibrirati.	Deli naprave/motorja so zrahljani in/ali poškodovani.	Zaustavite motor.Preglejte, da naprava ni poškodovana.Preverite vžigalno svečko (glejte Poglavje 8.2 "Vzdrževanje vžigalne svečke (21)", stran 109).V ta namen se obrnite na pooblaščeno servisno delavnico.

10 TRANSPORTOM

Prenašanje naprave med delovnimi območji

Izklopite motor.
Držite napravo na ročaju.
■ Ne ovirajte drugih oseb s sesalno ali puhalno cevjo.
■ S sesalno ali puhalno cevjo se ne zaletavajte nikamor.

Prevoz naprave v vozilu

Izklopite motor.
- Odstranite sesalno in puhalno cev ter odvodno koleno in lovilno vrečo z naprave.
- Odložite napravo in jo pritrdite. S tem preprečite prevračanje naprave pri vožnji in iztekanje mešanice bencina/olja.

- Položite vse dele opreme (katerih velikost to dopušča) v lovilno vrečo in jo zaprite. S tem preprečite, da bi se med vožnjo nenadzorovano premikali po vozilu.

11 SHRANJEVANJE

Če naprave ne boste uporabljali več kot 2–3 mesce, so za preprečitev poškodb potrebna naslednja dela:

■ S krpo obrišite celotno napravo in dele opreme. Ne uporabljajte bencina ali drugih topil.
Iztresite lovilno vrečo. Oprijeti vsesani material odstranite z omelcem.
- Odstranite umazanijo iz vseh odprtin naprave (npr. sesalne rešetke in odprtin za hlajenje motorja).
- Odprite sesalno rešetko ter očistite drobilni nož in rotor. S pomočjo krpe rahlo naoljite drobilni nož.

3. Naoljite valj:

■ Počakajte, da se naprava popolnoma ohladi.
■ Snemite konektor vžigalne svečke in odvijte vžigalno svečko.
V odprtino za vžigalno svečko vkapajte nekaj kapljic olja.
■ Počasi vlecite ročaj zaganjalnika, da se bat premakne in da se olje porazdeli po valju.
Znova pritegnite vžigalno svečko in nataknite konektor vžigalne svečke.

4. Napravo shranite na čim bolj suhem mestu.

12 TEHNIČNI PODATKI

	442št. izd.: 127380
Mere (D x Š x V) [mm], brez cevi 350 x 250 x 350
Teža [kg]■ z opremo za puhanje■ z opremo za sesanje	4,75,8
Delovna prostornina [cm3] 27,6
Maksimalna moč motorja [kW] 0,8
Maksimalno število vrtljajev motorja [min-1] 8300
Vžigalna svečka CHAMPION RCJ7Y
Prostornina rezervoarja za gorivo [l] 0,4
Bencin neosvinčen, najmanj 90-oktanski
Olje sintetično, za 2-taktne motorje
Razmerje mešanice goriva [bencin:olje za 2-tak-tne motorje]	40:1
Izmerjena raven zvočnega tlaka LpA [dB(A)]Negotovost meritve	93,93
Izmerjena raven zvočne moči LwA [dB(A)] 106,6
Zajamčena raven zvočne moči [dB(A)] 109
Pretok zraka [m3/h]■ pri puhanju■ pri sesanju	610600
Maksimalna hitrost zraka [m/s] 72
Izmerjena raven tresljajev [m/s2]■ zgornji ročaj■ spodnji ročajNegotovost meritve	2,01,41,5

13 SERVISNA SLUŽBA/SERVIS

V primeru vprašanj glede garancije, popravil ali nadomestnih delov se obrnite na najbližjo servisno delavnico AL-KO. Najdete jo na naslednjem naslovu:

Varovanje okolja je pomemben in prednostni vidik pri uporabi te naprave in je koristno tako za dobrobit soseske kot naš življenjski prostor.

■ Preprečevanje hrupa je aktivno varovanje okolja. Hrup je škodljiv za zdravje. Svoje so- sede motite kar se le da malo. Napravo uporabljajte samo v krajevno dovoljenem času obratovanja in samo toliko časa, kolikor je nujno potrebno.

Obvezno upoštevajte varnostne napotke za delo z bencinom in oljem (glejte Poglavje 3.3

"Ravnanje z bencinom in oljem", stran 103). Preprečite onesnaženje tal.

■ Staro olje odstranite v skladu z veljavnimi okoljskimi predpisi.

Staro olje oddajte v zaprti posodi na najbližje zbirno mesto. Vsako prodajno mes-to ima obveznost sprejeti staro olje.

- Ne odstranjujte starega olja z gospodinjskimi odpadki. Ne izlivajte ga v odtoke, na tla ali v kanalizacijo.

■ Upoštevajte lokalne predpise za odstranjevanje listja in trave. Odstraniti ju je treba ločeno od gospodinjskih odpadkov prek krajevno določenih zbirnih mest.

■ Ne odvrzite zamenjanih delov naprave in odslužene naprave v okolje, temveč jih oddajte na krajevno določenem zbirnem mestu.

15 GARANCIJA

Morebitne napake materiala ali proizvodne napake na napravi bomo znotraj zakonskega obdobja veljavnosti, ki velja za garancijske zahtevke, po naši izbiri opravili s popravilom ali nadomestilom. Obdobje veljavnosti garancije je odvisno od veljavne zakonodaje v državi, v kateri je bila naprava kupljena.

Naša garancija velja samo, če:

■ so ta navodila za uporabo upoštevana,
■ je bila naprava strokovno uporabljena,
■ so bili uporabljeni originalni nadomestni deli.

Garancija preneha veljati, če:

■ so bili izvedeni samovoljni poskusi popravila,
■ so bile izvedene samovoljne tehnične spre-membe,
■ naprava ni bila uporabljena v skladu z namenom uporabe.

■ poškodbe laka, ki so posledica normalne uporabe,
■ obrabne dele, ki so na kartici nadomestnih delov označeni z okvirjem xxxxxx (x).

Garancija začne veljati, ko napravo kupi prvi končni uporabnik. Velja datum na računu. S to izjavo in originalnim potrdilom o nakupu se obrnite na vašega prodajalca ali na najbližjo pooblaščeno servisno službo. Ta izjava ne vpliva na zakonske garancijske zahtevke, ki jih ima kupec do prodajalca.

PRIJEVOD ORIGINALNIH UPUTA ZA UPORABU

Sadržaj

1 Informacije o Uputama za uporabu...... 116

1.1 Simboli na naslovnoj stranici.... 116
1.2 Objasnjenja oznaka i signalnih riječi .. 117

2 Opis proizvoda.... 117

2.1 Namjenska uporaba 117
2.2 Moguća predvidiva nepravilna uporaba 117
2.3 Opseg isporuke 118
2.4 Simboli na uređaju ....118
2.5 Pregled proizvoda 119

3 Sigurnosne napomene.... 119

3.1 Korisnik ....119
3.2 Osobna zaštitna oprema .... 119
3.3 Rukovanje benzinom i uljem ..... 120
3.4 Sigurnost na radnome mjestu ..... 120
3.5 Sigurnost ljudi, životinja i imovine ..... 120
3.6 Sigurnost uređaja 121

4.1 Montaža za puhanje

Gornju cijev za puhanje spojite na nastavak na uređaju (01)

1. Gornju cijev za puhanje [zakrivljenu] (01/1) poravnajte s nastavkom na uređaju (01/2) tako da jezičak (01/3) i utor (01/4) stoje jedno nasuprot drugoga. Oba izdanka (01/5) gornje

7.1 Radovi u pogonu za puhanje (18)

Prilikom postupka puhanja uređaj se može nositi jednom rukom.

⚠ UPOZORENJE! Opasnost od teških ozljeda zbog rotirajućih dijelova. S otvorenom usisnom rešetkom i blokiranim sigurnosnim prekidačem, nož za usitnjavanje i rotor mogu prouzročiti teške ozljede.
