Tuotetyyppi	Lehtien imuri
Merkki	Solo
Malli	Vac 750 Pa
Moottori	Bensiini 4-tahti
Käynnistys	Käynnistysnarulla
Polttoaine	Lyijytön bensiini
Moottoriöljy	Määrä: noin 0,6 litraa
Polttoainesäiliö	Kapasiteetti ilmoittamatta – tankkaa ennen jokaista käyttöä
Imukorkeuden säätö	Kyllä, etupyörissä
Keräyspussi	Vetoketjulla
Puhallustoiminto	Ei määritelty – laite on suunniteltu vain imemiseen
Turvallisuus	Turvajarrusatula, automaattinen moottorin pysäytys
Paino	Ei määritelty
Mitat	Ei määritelty
Äänitaso	Ei määritelty
Huolto	Ilmansuodattimen, sytytystulpan puhdistus, öljynvaihto
Varaosat	Käytä ainoastaan alkuperäisiä Solo-osia
Takuu	Lainmukainen – korjaus tai vaihto voimassa olevan lainsäädännön mukaan
Käyttäjät	Kielletty alle 16-vuotiailta
Käyttöajat	Maanantaista lauantaihin klo 7-12 ja 15-19, sunnuntaisin ja pyhäpäivinä kielletty

Usein kysytyt kysymykset - vac 750 Pa SOLO

Miten moottori käynnistetään?

Paina esitäyttöpainiketta 3 kertaa (5 kertaa, jos lämpötila on alle 10 °C). Vedä jarruvasaraa kohti ohjaustankoa, vedä sitten käynnistysnarua voimakkaasti. Kun moottori on lämmin, älä käytä esitäyttöä.

Mitä bensiiniä tulisi käyttää?

Käytä tavallista lyijytöntä bensiiniä. Tankkaa vain ulkona, moottori sammutettuna ja jäähtyneenä.

Paljonko moottoriöljyä tarvitaan?

Noin 0,6 litraa. Kaada täyttökauluksen yläreunaan asti (moottori ilman mittatikkua) tai mittatikun merkkien 'FULL' ja 'ADD' väliin.

Miten imukorkeus säädetään?

Säätö tehdään vain etupyöristä. Molempien pyörien on oltava samalla korkeudella. Voit myös käyttää pussin vetoketjua tehon säätämiseen.

Miten laite puhdistetaan?

Käytön jälkeen puhdista perusteellisesti liinalla, harjalla tms. Älä suihkuta vettä laitteeseen, koska vesi sytytyspiirissä voi aiheuttaa häiriöitä.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista, että tankki on täynnä, kaasuvipu on 'Start'-asennossa, moottorijarrun vasara on painettuna. Tarkista sytytystulppa (vaihda tarvittaessa), puhdista ilmansuodatin ja poistoaukko.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Käytä umpinaisia kenkiä ja pitkiä housuja. Älä imuroi lähellä ihmisiä tai eläimiä. Ennen toimenpiteitä irrota sytytystulpan hattu. Älä tupakoi tankkauksen aikana. Varo kuumaa pakoputkea (80 °C).

Miten polttoainesäiliö tyhjennetään?

Tyhjennä vain ulkona, moottori jäähtyneenä. Käytä suppiloa roiskeiden välttämiseksi. Älä koskaan varastoi laitetta täydellä tankilla suljetussa tilassa.

Mistä löytää varaosia?

Käytä ainoastaan alkuperäisiä Solo-osia. Ota yhteyttä jälleenmyyjään tai valtuutettuun huoltopisteeseen.

Mitä tehdä, jos tärinää esiintyy normaalista poiketen?

Pysäytä moottori välittömästi ja irrota sytytystulpan liitin. Anna asiantuntijan tarkastaa laite ennen uudelleenkäyttöä.

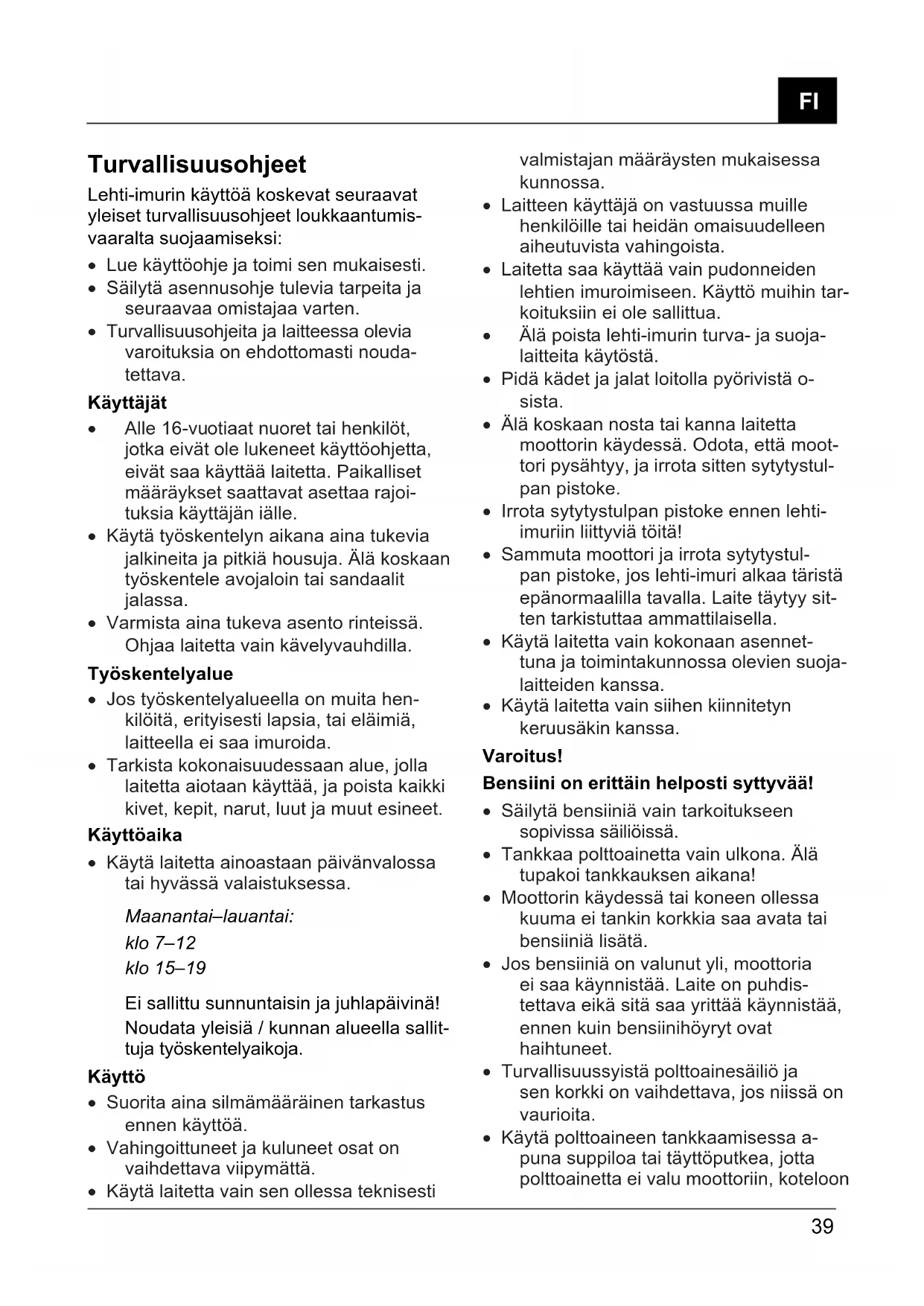

KÄYTTÖOHJE vac 750 Pa SOLO

Lehti-imurin käyttöä koskevat seuraavat yleiset turvallisuusohjeet loukkaantumis-vaaralta suojaamiseksi:

• Lue käyttöohje ja toimi sen mukaisesti.
• Säilytä asennusohje tulevia tarpeita ja seuraavaa omistajaa varten.
• Turvallisuusohjeita ja laitteessa olevia varoituksia on ehdottomasti noudatettava.

Käyttäjät

• Alle 16-vuotiaat nuoret tai henkilöt, jotka eivät ole lukeneet käyttöohjetta, eivät saa käyttää laitetta. Paikalliset määräykset saattavat asettaa rajoi-tuksia käyttäjän iälle.
• Käytä työskentelyn aikana aina tukevia jalkineita ja pitkiä housuja. Älä koskaan työskentele avojaloin tai sandaalit jalassa.
• Varmista aina tukeva asento rinteissä. Ohjaa laitetta vain kävelyvauhdilla.

Työskentelyalue

• Jos työskentelyalueella on muita henkilöitä, erityisesti lapsia, tai eläimiä, laitteella ei saa imuroida.
• Tarkista kokonaisuudessaan alue, jolla laitetta aiotaan käyttää, ja poista kaikki kivet, kepit, narut, luut ja muut esineet.

Käyttöaika

- Käytä laitetta ainoastaan päivänvalossa tai hyvässä valaistuksessa.

Maanantai—lauantai:

klo 7–12

klo 15–19

Ei sallittu sunnuntaisin ja juhlapäivinä! Noudata yleisiä / kunnan alueella sallittuja työskentelyaikoja.

Käyttö

• Suorita aina silmämääräinen tarkastus ennen käyttöä.
• Vahingoittuneet ja kuluneet osat on vaihdettava viipymättä.
• Käytä laitetta vain sen ollessa teknisesti

valmistajan määräysten mukaisessa kunnossa.

• Laitteen käyttäjä on vastuussa muille henkilöille tai heidän omaisuudelleen aiheutuvista vahingoista.
• Laitetta saa käyttää vain pudonneiden lehtien imuroimiseen. Käyttö muihin tarkoituksiin ei ole sallittua.
• Älä poista lehti-imurin turva- ja suojalaitteita käytöstä.
• Pidä kädet ja jalat loitolla pyörivistä o-sista.
• Älä koskaan nosta tai kanna laitetta moottorin käydessä. Odota, että moottori pysähtyy, ja irrota sitten sytytystulpan pistoke.
• Irrota sytytystulpan pistoke ennen lehtiimuriin liittyviä töitä!
• Sammuta moottori ja irrota sytytystulpan pistoke, jos lehti-imuri alkaa täristä epänormaalilla tavalla. Laite täytyy sitten tarkistuttaa ammattilaisella.
• Käytä laitetta vain kokonaan asennettuna ja toimintakunnossa olevien suojalaitteiden kanssa.
• Käytä laitetta vain siihen kiinnitetyn keruusäkin kanssa.

Varoitus!

Bensiini on erittäin helposti syttyvää!

• Säilytä bensiiniä vain tarkoitukseen sopivissa säiliöissä.
• Tankkaa polttoainetta vain ulkona. Älä tupakoi tankkauksen aikana!
• Moottorin käydessä tai koneen ollessa kuuma ei tankin korkkia saa avata tai bensiiniä lisätä.
• Jos bensiiniä on valunut yli, moottoria ei saa käynnistää. Laite on puhdistettava eikä sitä saa yrittää käynnistää, ennen kuin bensiinihöyryt ovat haihtuneet.
• Turvallisuussyistä polttoainesäiliö ja sen korkki on vaihdettava, jos niissä on vaurioita.
• Käytä polttoaineen tankkaamisessa a-puna suppiloa tai täyttöputkea, jotta polttoainetta ei valu moottoriin, koteloon

tai maahan.

Palovammojen vaara!

Pakoputki ja sitä ympäröivät alueet voivat kuumentua jopa 80 °C:n lämpötilaan. Vaihda vialliset äänenvaimentimet.

• Älä tee muutoksia moottorin säädina-setuksiin.
• Älä anna polttomoottorin koskaan käydä suljetuissa tiloissa: Myrkytysvaara!

Varaosat ja tarvikkeet

- Käytä vain alkuperäisvaraosia ja alku- peräistarvikkeita. Oikeus rakenteen ja mallin muuttamiseen pidätetään.

Turvalaitteet

Turvakahva

Päästä turvakahvasta irti vaaratilanteessa. Moottori ja imukoneisto pysähtyvät. Turvakahvaa ei saa poistaa toiminnasta.

Laitteen symbolien merkitykset

Lue käyttöohje!

Pysy loitolla muista ih- misistä!

Irrota sytytystulpan pistoke ennen lehti-imuriin liittyviä töitä!

Huomio – vaara! Pidä kädet ja jalat loitolla imukanavasta!

Vapauta moottorijarru.

Tässä käyttöohjeessa

Vaara!

Jos ohjetta ei noudateta, seurauksena voi olla henkilövahinkoja.

Asennus

Noudata laitteen asennuksessa mukana toimitettua erillistä asennusohjetta.

Ympäristön suojelu, hävittäminen

Käytöstä poistettuja laitteita ei saa hävittää talousjätteen mukana! Pakkaus, laite ja lisävarusteet on valmistettu kierrätettävistä materiaaleista, ja ne voidaan vastaavasti hävittää.

Käyttöönotto

Ota laite käyttöön vasta, kun asennus on suoritettu kokonaan ja täydellisesti.

Tekstin vasemmalle puolelle mer-kitty numero (esim. (1)) viittaa kuviiin.

Noudata ehdottomasti mukana toimitettua bensiinimoottorin valmistajan käyttöohjetta.

Täytä laitteeseen öljyä ja bensiiniä ennen ensimmäistä käyttöönottoa!

Bensiini: Lyijytön normaalibensiini

Moottoriöljy: ks. moottorin valmistajan käyttöohje

Bensiinin täyttö: Bensiinisäiliön päällä olevan kanteen on merkitty tankkauspistoolia (huoltoasema) esittävä symboli.

Öljyn täyttö: Täyttömäärä n. 0,6 litraa.

Moottori ilman öljyn mittatikkua:

Täytä täyttöistukan yläreunaan asti.

Moottori, jossa öljyn mittatikku:

Täytä, kunnes öljytaso on öljyn mittatikun FULL- ja ADD-merkkien välissä.

Öljytason tarkistamista varten öljyn mittatikku kierretään paikalleen.

Moottorin käynnistys

a) ilman kaasun kaukokäyttöä

(1) Paina esirikastinpainiketta 3 kertaa noin 2 sekunnin välein. Jos lämpötila on alle 10 °C, paina esirikastinpainiketta 5 kertaa.

Älä käytä esirikastinpainiketta, kun moottori on käyttölämmin!

(2) Vedä turvakahva työntöaisaa vasten ja pidä siitä kiinni – turvakahva ei lukitu.
(3) Nykäise käynnistysnarusta rivakasti ja anna sen sitten rullata hitaasti takaisin.

Moottorin kaasun säätö on kiinteä. Siksi pyörimisnopeutta ei voi säätää.

b) kaasun kaukokäytöllä

(2) Kaasuvipu asentoon (STAR T).

(1) Paina esirikastinpainiketta 3 kertaa noin 2 sekunnin välein. Jos lämpötila on alle 10 °C, paina esirikastinpainiketta 5 kertaa.

Älä käytä esirikastinpainiketta, kun moottori on käyttölämmin!

(2) Vedä turvakahva työntöaisaa vasten ja pidä siitä kiinni – turvakahva ei lukitu.
(3) Nykäise käynnistysnarusta rivakasti ja anna sen sitten rullata hitaasti takaisin.

Heti kun moottori käy, siirrä kaasuvipu

asentojen (START) ja (STOP)

väliin halutun moottorin kierrosluvun mukaisesti.

Moottorin sammuttaminen

(5) Aseta kaasuvipu asentoon (STOP).

(6) Päästä irti turvakahvasta.

Vauhtipyörä käy vielä muutaman sekunnin ajan moottorin sammuttamisen jälkeen – älä laita käsiä laitteen alle liian aikaisin.

Imukorkeuden säätö:

Säätö tehdään vain etupyörien avulla.

Molemmat pyörät on säädettävä samalle korkeudelle!

Imutehon säätö:

(2) Imutehoa säädetään keruusäkin sivussa olevalla vetoketjulla.

Imuteho on hyvä, kun vetoketju on aivan auki!

Huolto ja hoito

Irrota sytytystulpan pistoke ennen kaikkia huolto- ja puhdistustöitä!

- Sammuta moottori ja odota, että vauhtipyörä pysähtyy. Irrota sitten

sytytystulpan pistoke.

• Ole varovainen, kun teet säätöjä – loukkaantumisvaara! Käytä suojakäsineitä!
• Älä koskaan säilytä lehti-imuria raken-nuksen sisällä, jos sen polttoainesäili-össä on bensiiniä, sillä bensiinihöyryt voivat silloin päästä kosketukseen avotulen tai kipinöiden kanssa – räjäh-dysvaara!
• Bensiinisäiliö tulee tyhjentää vain ulkona.
• Anna moottorin jäähtyä, ennen kuin siir-rät laitteen varastoon tai suljettuun tilaan. Vain valtuutetut korjaamot saavat tehdä lehti-imurin korjaustöitä.

Laitteen puhdistaminen:

Puhdista laite perusteellisesti lehtien imuroimisen jälkeen. Älä puhdista laitetta vesisuihkulla. Veden pääsy sytytysjärjestelmään tai kaasuttimeen voi aiheuttaa häiriöitä. Puhdista laite liinalla, käsiharjalla tms.

Kun lehti-imuria kallistetaan sivulle päin, täytyy seuraavien osoittaa ylöspäin (valmistajasta riippuen):

TECUMSEH, HONDA tai AL-KO:

→ kaasutin/ilmansuodatin

BRIGGS & STRATTON:

→ sytytystulppa

Katso moottorin valmistajan käyttöohje!

Ammattitaitoinen tarkastus on tarpeen:

• esteeseen törmäämisen jälkeen
• jos moottori sammuu yhtäkkiä
• jos moottoriakseli on vääntynyt (ei saa suoristaa!)

Öljynvaihto/ilmansuodatin/sytytystulppa:

Katso moottorin valmistajan käyttöohje!

Takuu ja tuotevastuu

Jos laitteessa esiintyy lakisääteisenä takuuaikana materiaali- tai valmistusvirheitä, meillä on oikeus valintamme mukaan joko korjata ne tai vaihtaa virheellinen osa uuteen.

Takuun voimassaoloaika määräytyy laitteen ostomaan lainsäädännön mukaan.

Takuu on voimassa vain, kun seuraavat ehdot täyttyvät:

• Laitetta on käsitelty asianmukaisesti.
• Käyttöohjetta on noudatettu.
• Laitteessa on käytetty vain alkuperäisiä varaosia.

Takuu raukeaa, jos:

• Laitetta on yritetty korjata.
• Laitteeseen on tehty teknisiä muutoksia.
• Laitetta ei käytetä sen käyttötarkoituk-sen mukaisesti. Esim. kaupallinen tai kunnalistekninen käyttö.

Takuu ei koske:

• Tavallisesta käytöstä johtuvia maali-pinnan vaurioita.
• Luonnollista kulumista ja osia, jotka on kehystetty varaosaluette-lossa.
• Polttomoottorit – niitä koskevat erilliset moottorin valmistajan takuuehdot.

Ota yhteys laitteen myyjään tai lähimpään valtuutettuun asiakaspalveluun laitteen takuuta koskevissa asioissa. Ota mukaan tämä takuutodistus ja laitteen ostokuitti.

Tämä takuutodistus ei vaikuta ostajan kuluttajansuojalain alaisiin oikeuksiin.

Ohjeet häiriötilanteissa

Moottori ei käynnisty.

• Tankkaa bensiiniä.
• Aseta kaasuvipu asentoon (START).
• Paina turvakahvaa työntöaisaa vasten.
• Tarkasta sytytystulppa, vaihda tarvittaessa.
  • Puhdista ilmansuodatin.
• Puhdista poistokanava/kotelo.

Moottorin teho heikkenee.

• Puhdista poistokanava/kotelo.
  • Puhdista ilmansuodatin.
• Hidasta kävelyvauhtia.
  • Tyhjennä lehtien keruusäkki
