vac 750 Pa - Soffiatore SOLO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Aspiratore di foglie
Marca	Solo
Modello	Vac 750 Pa
Motore	Benzina 4 tempi
Avviamento	Lancia
Carburante	Benzina senza piombo
Olio motore	Quantità: circa 0,6 litri
Serbatoio della benzina	Capacità non specificata – fare il pieno prima di ogni utilizzo
Regolazione altezza di aspirazione	Sì, sulle ruote anteriori
Sacco di raccolta	Con cerniera lampo
Funzione di soffiaggio	Non specificata – l'apparecchio è progettato solo per l'aspirazione
Sicurezza	Staffa di sicurezza, arresto motore automatico
Peso	Non specificato
Dimensioni	Non specificate
Livello sonoro	Non specificato
Manutenzione	Pulizia filtro aria, candela, cambio olio
Ricambi	Utilizzare esclusivamente ricambi originali Solo
Garanzia	Legale – riparazione o sostituzione secondo la legge vigente
Utenti	Vietato ai minori di 16 anni
Orari di utilizzo	Da lunedì a sabato 7-12 e 15-19, domeniche e festivi vietato

Domande frequenti - vac 750 Pa SOLO

Come avviare il motore?

Premere 3 volte il pulsante di avviamento (5 volte se sotto i 10 °C). Tirare la staffa del freno verso il manubrio, quindi tirare energicamente il cordone del lancia. Una volta caldo il motore, non usare più l'avviamento.

Che tipo di benzina usare?

Usare benzina normale senza piombo. Fare il pieno solo all'aperto, motore spento e raffreddato.

Quanto olio motore è necessario?

Circa 0,6 litri. Versare fino al bordo superiore del manicotto di riempimento (motore senza astina) o tra i segni 'FULL' e 'ADD' sull'astina.

Come regolare l'altezza di aspirazione?

La regolazione si effettua solo sulle ruote anteriori. Entrambe le ruote devono essere alla stessa altezza. Puoi anche usare la cerniera del sacco per regolare il rendimento.

Come pulire l'apparecchio?

Dopo l'uso, pulire accuratamente con un panno, una spazzola, ecc. Non spruzzare acqua sull'apparecchio perché l'acqua nel circuito di accensione può causare guasti.

Cosa fare se il motore non si avvia?

Verificare che il serbatoio sia pieno, la leva dell'acceleratore su 'Start', la staffa del freno motore premuta. Controllare la candela (cambiarla se necessario), pulire il filtro dell'aria e l'uscita di espulsione.

Quali sono le norme di sicurezza essenziali?

Indossare scarpe chiuse e pantaloni lunghi. Non aspirare vicino a persone o animali. Prima di qualsiasi intervento, rimuovere il cappuccio della candela. Non fumare durante il rifornimento. Attenzione al tubo di scarico caldo (80 °C).

Come svuotare il serbatoio della benzina?

Svuotare solo all'aperto, motore raffreddato. Usare un imbuto per evitare versamenti. Non conservare mai l'apparecchio con il serbatoio pieno in un locale chiuso.

Dove trovare i ricambi?

Utilizzare esclusivamente ricambi originali Solo. Rivolgersi al rivenditore o a un punto di assistenza autorizzato.

Cosa fare in caso di vibrazioni anomale?

Spegnere immediatamente il motore e rimuovere il cappuccio della candela. Far ispezionare l'apparecchio da un specialista prima di riutilizzarlo.

MANUALE UTENTE vac 750 Pa SOLO

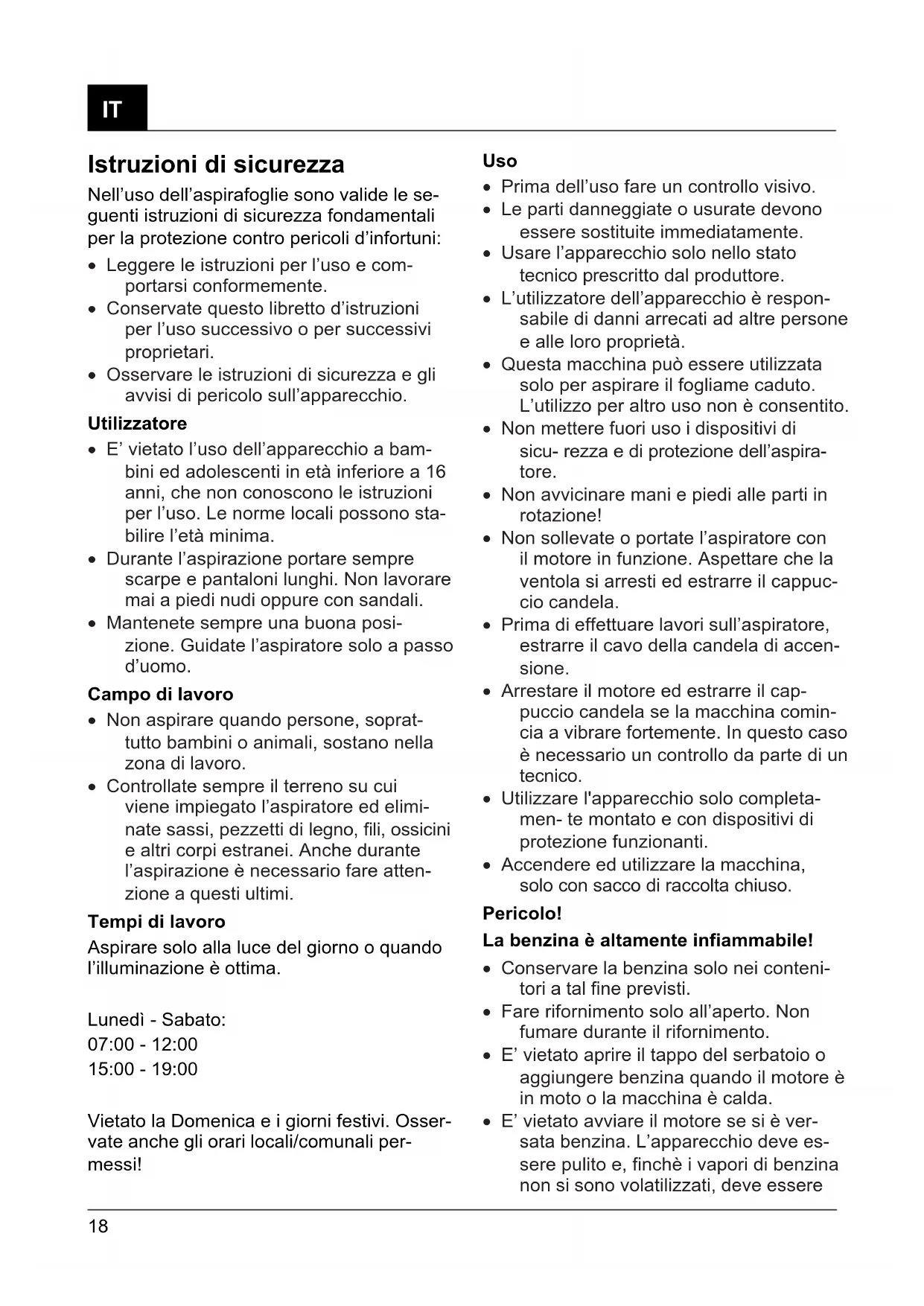

Istruzioni di sicurezza

Nell'uso dell'aspirafoglie sono valide le seguenti istruzioni di sicurezza fondamentali per la protezione contro pericoli d'infortuni:

• Leggere le istruzioni per l'uso e comportarsi conformemente.
• Conservate questo libretto d'istruzioni per l'uso successivo o per successivi proprietari.
• Osservare le istruzioni di sicurezza e gli avvisi di pericolo sull'apparecchio.

Utilizzatore

• E' vietato l'uso dell'apparecchio a bambini ed adolescenti in età inferiore a 16 anni, che non conoscono le istruzioni per l'uso. Le norme locali possono stabilire l'età minima.
• Durante l'aspirazione portare sempre scarpe e pantaloni lunghi. Non lavorare mai a piedi nudi oppure con sandali.
• Mantenete sempre una buona posizione. Guidate l'aspiratore solo a passo d'uomo.

Campo di lavoro

• Non aspirare quando persone, soprattutto bambini o animali, sostano nella zona di lavoro.
• Controllate sempre il terreno su cui viene impiegato l'aspiratore ed eliminate sassi, pezzetti di legno, fili, ossicini e altri corpi estranei. Anche durante l'aspirazione è necessario fare attenzione a questi ultimi.

Tempi di lavoro

Aspirare solo alla luce del giorno o quando l'illuminazione è ottima.

Lunedì - Sabato:

07:00 - 12:00

15:00 - 19:00

Vietato la Domenica e i giorni festivi. Osservate anche gli orari locali/comunali permessi!

Uso

• Prima dell'uso fare un controllo visivo.
• Le parti danneggiate o usurate devono essere sostituite immediatamente.
• Usare l'apparecchio solo nello stato tecnico prescritto dal produttore.
• L'utilizzatore dell'apparecchio è responsabile di danni arrecati ad altre persone e alle loro proprietà.
• Questa macchina può essere utilizzata solo per aspirare il fogliame caduto. L'utilizzo per altro uso non è consentito.
• Non mettere fuori uso i dispositivi di sicu- rezza e di protezione dell'aspiratore.
• Non avvicinare mani e piedi alle parti in rotazione!
• Non sollevate o portate l'aspiratore con il motore in funzione. Aspettare che la ventola si arresti ed estrarre il cappuccio candela.
• Prima di effettuare lavori sull'aspiratore, estrarre il cavo della candela di accensione.
• Arrestare il motore ed estrarre il cap-puccio candela se la macchina comin-cia a vibrare fortemente. In questo caso è necessario un controllo da parte di un tecnico.
• Utilizzare l'apparecchio solo completa-men-te montato e con dispositivi di protezione funzionanti.
• Accendere ed utilizzare la macchina, solo con sacco di raccolta chiuso.

Pericolo!

La benzina è altamente infiammabile!

• Conservare la benzina solo nei contenitori a tal fine previsti.
• Fare rifornimento solo all'aperto. Non fumare durante il rifornimento.
• E' vietato aprire il tappo del serbatoio o aggiungere benzina quando il motore è in moto o la macchina è calda.
• E' vietato avviare il motore se si è versata benzina. L'apparecchio deve essere pulito e, finchè i vapori di benzina non si sono volatilizzati, deve essere

evitato qualsiasi tentativo di accensione.

• Per motivi di sicurezza, il serbatoio della benzina ed il tappo del serbatoio devono essere sostituiti se sono dan-neggiati.
• Per il rifornimento usare un imbuto oppure un tubo di riempimento, per evitare che il carburante possa scorrere sul motore, sulla carcassa o sul prato.

Pericolo di ustioni!

Il tubo di scarico e le parti vicine al tubo di scarico si riscaldano fino ad 80 °C. Sostituire la marmitta di scarico danneggiata.

• Non cambiare le registrazioni del regolato-re del motore.
• Il motore a combustione interna non deve funzionare in luoghi chiusi in cui possono concentrarsi gas combusti pericolosi: - Pericolo di avvelenamento!

Ricambi ed accessori

• E' consentito esclusivamente l'uso di ricambi ed accessori originali.
• Ci riserviamo il diritto di modificare il progetto e l'esecuzione.

Dispositivi di sicurezza

Leva di sicurezza

Nel momento di pericolo lasciare la leva di sicurezza, il motore e la ventola si arrestano. E' vietato mettere fuori uso la funzione della leva di sicurezza.

Significato dei simboli sull'apparecchio

Leggere le istruzioni per l'uso!

Tenere le persone a distanza dall'apparecchio!

Prima di effettuare lavori sull'aspiratore, estrarre il cavo della

candela di accensione. Attenzione, pericolo!

Allontanare mani e piedi dall'aspiratore quando è in movimento!

Rilasciare il freno motore.

In queste istruzioni per l'uso

Pericolo!

In caso d'inosservanza, danni alle persone.

Montaggio

Per l'assemblaggio di questo apparecchio siete pregati di seguire il separato, accluso manuale d'istruzioni montaggio.

Tutela dell'ambiente, smaltimento

Non smaltire gli apparecchi usati con i rifiuti domestici!

L'imballo, la macchina e gli accessori sono prodotti con un materiale che può essere riciclato e di conseguenza vanno smaltiti in modo appropriato.

Messa in funzione

Mettete in funzione l'apparecchio solo dopo avere definitivamente completato il montaggio.

Il numero a sinistra del testo (per es. (1) si riferisce alle figure.

E' indispensabile osservare le accluse istruzioni del produttore del motore.

Prima di mettere in moto il motore, intro- durre olio e benzina!

Benzina: benzina normale - senza piombo

Olio motore: vedi le istruzioni per l'uso del produttore del motore

Introdurre la benzina: il tappo del serbatoio è applicato sul serbatoio della benzina e porta il simbolo “colonna distributore” (stazione di servizio carburanti).

IT

Introdurre l'olio: quantità ca. 0,6 litri. Motore senza astina di livello dell'olio:

riempire fino al bordo superiore della bocchetta di riempimento.

Motore con astina di livello dell'olio:

riempire fino al riferimento tra “FULL” e “ADD” sull’astina di livello dell’olio. Per il controllo del livello dell’olio l’astina di livello deve essere avvitata.

Avviamento del motore

a) Senza comando a distanza dell'acceleratore.

(1) Premere 3 volte il pulsante dell'iniettore ad intervalli di ca. 2 secondi. Alle basse temperature inferiori a 10 °C, premere il pulsante dell'iniettore 5 volte.

Non usare il pulsante dell'iniettore quando il motore è caldo a temperatura di esercizio!

(2) Tirare e mantenere tirata la leva del freno motore verso il braccio superiore del manubrio - la leva del freno motore non si deve bloccare.

(3) Tirare velocemente con continuità la fune di avviamento ed accompagnarla poi lentamente nel riavvolgimento.

L'acceleratore del motore è regolato su un valore fisso. Non è perciò necessaria una regolazione del numero di giri.

b) Con comando a distanza dell'acceleratore.

(4) Leva dell'acceleratore nella posizione (Start).

(1) Premere 3 volte il pulsante dell'iniettore ad intervalli di ca. 2 secondi. Alle basse temperature inferiori a 10 °C, premere il pulsante dell'iniettore 5 volte.

Non usare il pulsante dell'iniettore quando il motore è caldo a temperatura di esercizio!

(2) Tirare e mantenere tirata la leva del freno motore verso il braccio superiore del manubrio - la leva del freno motore non si deve bloccare.

(3) Tirare velocemente con continuità la fune di avviamento ed accompagnarla poi lentamente nel riavvolgimento. Non appena il motore è in moto, regolare la leva dell'acceleratore sulla velocità di rotazione del motore desiderata in una posizione tra (Start) e (Stop).

Spegnere il motore

(5) Spingere la leva dell'acceleratore nella posizione (Stop).

(6) Rilasciare la leva del freno motore.

La ventola continua a girare ancora alcuni secondi dopo che il motore è stato spento. Non mettere subito le mani!

Regolazione altezza aspirazione:

La regolazione può essere eseguita unicamente alle ruote anteriori!

Le due ruote devono essere posizionate sulla stessa altezza!

(7) Per garantire un buon rendimento di aspirazione, consigliamo di tener completamente aperta la cerniera. Tramite la cerniera è anche possibile regolare l'aspirazione.

Manutenzione e cura

Prima di qualsiasi lavoro di manutenzione e pulizia, staccare il cappuccio della candela d'accensione!

- Spegnere il motore, aspettare che la ventola si arresti ed estrarre il cappuccio candela.

- Fate attenzione durante le operazioni di regolazione, pericolo di lesioni. Indossare i guanti di protezione!

- Non immagazzinare mai l'aspiratore con benzina nel serbatoio all'interno di un edificio in cui i vapori della benzina possono venire a contatto con fiamma libera o scintille - Pericolo di esplosione!

- Il serbatoio della benzina deve essere svuotato sempre all'aperto.

• Prima di depositare la macchina in ambienti chiusi, lasciare raffreddare il motore.
• Le riparazioni devono essere eseguite solo da officine specializzate e autorizzate.

Pulizia dell'apparecchio:

pulire accuratamente l'apparecchio dopo l'uso. Non spruzzare l'apparecchio con acqua.

L'acqua penetrata nell'impianto di accensione o nel carburatore può provocare malfunzionamenti. Pulire l'apparecchio con uno straccio, spazzolone...

Quando l'aspiratore viene inclinato sul lato, a seconda del produttore del motore:

TECUMSEH, HONDA o AL-KO:

- il carburatore / filtro dell'aria

BRIGGS & STRATTON:

- la candela

dovrà essere rivolto verso l'alto!!!

Vedi libretto istruzioni d'uso del produttore del motore.

E' necessario un controllo di un tecnico in caso di:

• urto contro un ostacolo
• arresto improvviso del motore
• albero motore piegato (non raddrizzare!)

Cambio dell'olio / filtro dell'aria / candela d'accensione:

Vedi libretto istruzioni d'uso del produttore del motore.

Garanzia

Qualsiasi errore di materiale o fabbricazione dell'apparecchio sarà eliminato durante il pe- riodo di garanzia previsto dalla legge, a nostra scelta, tramite riparazione o sostituzione.

Il periodo di garanzia dipende rispettivamente dalle leggi in vigore nel Paese in cui viene acquistato l'apparecchio.

La nostra garanzia è valida nei seguenti casi:

• Trattamento adeguato dell'apparecchio.
• Rispetto delle istruzioni per l'uso.
• Impiego di ricambi originali.

La garanzia decade nei seguenti casi:

• Tentativi di riparazione sull'apparecchio.
• Modifiche tecniche dell'apparecchio.
• Impiego non appropriato, per es. impiego industriale o comunale.

Sono esclusi dalla garanzia:

• Danni alla vernice attribuibili a normale usura.
• Particolari di rapida usura contrassegnati sulla scheda ricambi con una cornice: XXX XXX (X)
• Motori a combustione, per i quali sono valide le condizioni di garanzia a parte, dei rispettivi produttori.

In caso di assistenza-garanzia, rivolgersi con la presente dichiarazione di garanzia e la fattura di acquisto al proprio rivenditore o al centro di assistenza tecnica autorizzato più vicino.

La presente garanzia lascia invariate le riven- dicazioni di garanzia legali dell'acquirente nei riguardi del venditore.

Rimedio in caso di guasti

Il motore non va in moto...

• Rifornire benzina.
• Disporre la leva dell'acceleratore nella posizione (Start).
• Premere la leva del freno motore verso il braccio superiore del manubrio.
• Controllare la candela di accensione, eventualmente cambiarla.
• Pulire il filtro dell'aria.
• Pulire il canale di espulsione/carcassa.

Il motore perde potenza...

• Pulire il canale di espulsione/carcassa. Pulire il filtro dell'aria.
• Ridurre il passo di avanzamento.
• Svuotare il sacco raccoglifogliame.
