vac 750 Pa - Bläser SOLO - Kostenlose Bedienungsanleitung

Produkttyp	Laubsauger
Marke	Solo
Modell	Vac 750 Pa
Motor	Viertakt-Benzin
Starten	Seilzugstarter
Kraftstoff	Bleifreies Benzin
Motoröl	Menge: ca. 0,6 Liter
Benzintank	Kapazität nicht angegeben – vor jedem Gebrauch tanken
Einstellung der Saugerhöhe	Ja, an den Vorderrädern
Sammelsack	Mit Reißverschluss
Gebläsestufe	Nicht spezifiziert – das Gerät ist nur zum Saugen ausgelegt
Sicherheit	Sicherheitsbügel, automatischer Motorstopp
Gewicht	Nicht angegeben
Abmessungen	Nicht angegeben
Geräuschpegel	Nicht angegeben
Wartung	Luftfilter reinigen, Zündkerze, Ölwechsel
Ersatzteile	Nur Original-Solo-Teile verwenden
Garantie	Gesetzlich – Reparatur oder Austausch nach geltendem Recht
Benutzer	Nicht für Personen unter 16 Jahren
Nutzungszeiten	Montag bis Samstag 7-12 Uhr und 15-19 Uhr, Sonn- und Feiertage verboten

Häufig gestellte Fragen - vac 750 Pa SOLO

Wie starte ich den Motor?

Drücken Sie 3-mal auf die Startpumpe (5-mal unter 10 °C). Ziehen Sie den Bremsbügel zum Lenker, dann ziehen Sie kräftig am Seilzugstarter. Bei warmem Motor nicht mehr vorpumpen.

Welches Benzin verwenden?

Verwenden Sie normales bleifreies Benzin. Tanken Sie nur im Freien bei abgestelltem und abgekühltem Motor.

Wie viel Motoröl wird benötigt?

Ca. 0,6 Liter. Füllen Sie bis zum oberen Rand der Einfüllhülse (Motor ohne Ölmessstab) oder zwischen die Markierungen 'FULL' und 'ADD' am Ölmessstab.

Wie stelle ich die Saugerhöhe ein?

Die Einstellung erfolgt nur an den Vorderrädern. Beide Räder müssen auf gleicher Höhe sein. Sie können auch den Reißverschluss des Sacks nutzen, um die Leistung anzupassen.

Wie reinige ich das Gerät?

Nach Gebrauch gründlich mit einem Tuch, einer Bürste usw. reinigen. Kein Wasser auf das Gerät sprühen, da Wasser im Zündstromkreis Störungen verursachen kann.

Was tun, wenn der Motor nicht startet?

Prüfen Sie, ob der Tank voll ist, der Gashebel auf 'Start' steht, der Bremsbügel gedrückt ist. Überprüfen Sie die Zündkerze (ggf. wechseln), reinigen Sie den Luftfilter und die Auswurföffnung.

Welche Sicherheitshinweise sind zu beachten?

Tragen Sie geschlossene Schuhe und lange Hosen. Saugen Sie nicht in der Nähe von Personen oder Tieren. Vor allen Arbeiten den Zündkerzenstecker abziehen. Beim Tanken nicht rauchen. Achtung heißer Auspuff (80 °C).

Wie entleere ich den Benzintank?

Nur im Freien bei abgekühltem Motor entleeren. Verwenden Sie einen Trichter, um Verschütten zu vermeiden. Lagern Sie das Gerät niemals mit vollem Tank in geschlossenen Räumen.

Wo finde ich Ersatzteile?

Verwenden Sie ausschließlich Original-Solo-Teile. Wenden Sie sich an Ihren Händler oder einen autorisierten Kundendienst.

Was tun bei ungewöhnlichen Vibrationen?

Motor sofort abstellen und Zündkerzenstecker abziehen. Lassen Sie das Gerät vor der erneuten Verwendung von einem Fachmann überprüfen.

BEDIENUNGSANLEITUNG vac 750 Pa SOLO

ORIGINAL-BETRIEBSANLEITUNG....1

TRANSLATION OF THE ORIGINAL INSTRUCTIONS FOR USE 5

VERTALING VAN DE ORIGINELE GEBRUIKERSHANDLEIDING....9

TRADUCTION DE LA NOTICE D'UTILISATION ORIGINALE....13

TRADUZIONE DEL MANUALE PER L'USO ORIGINALE 18

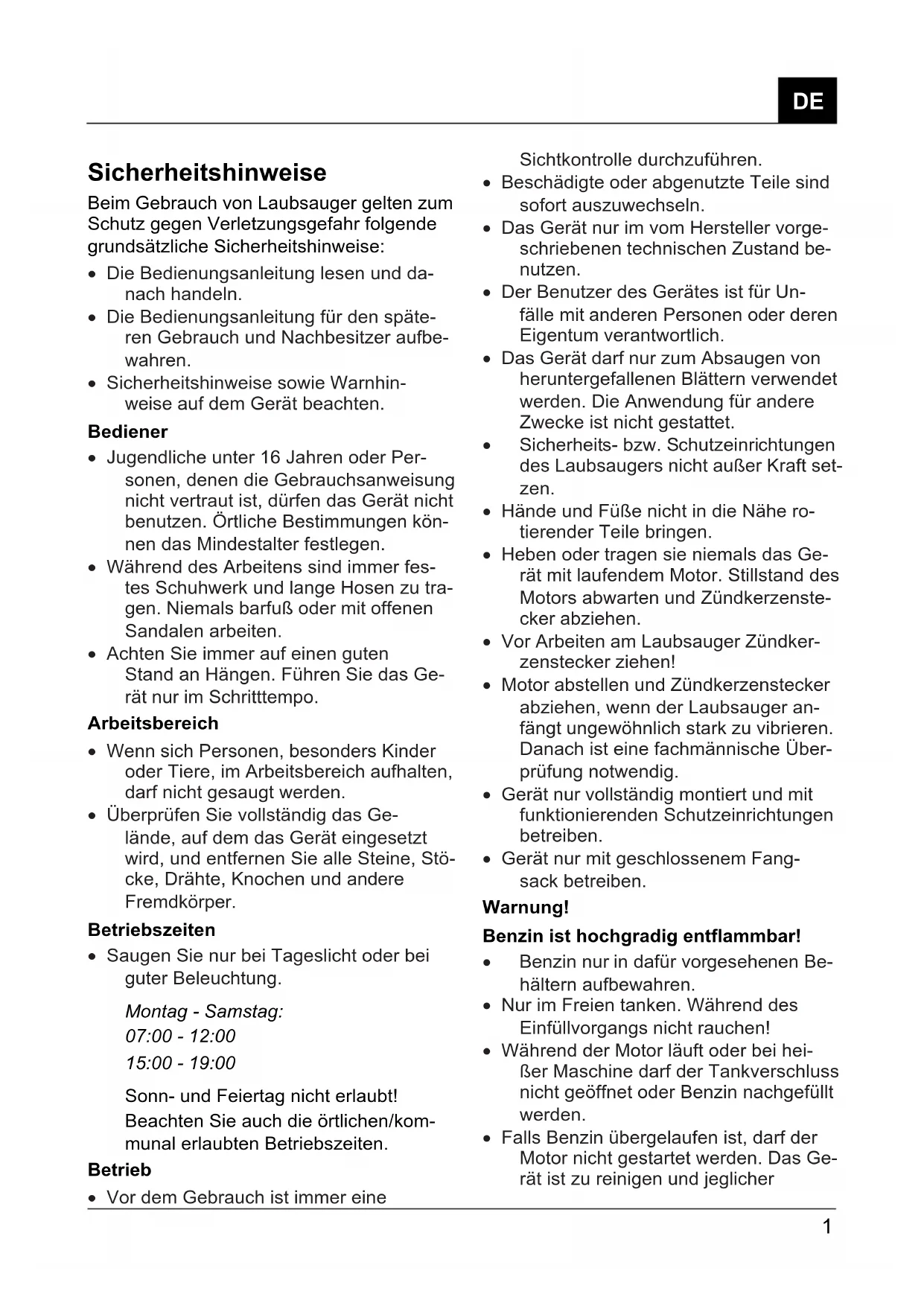

Beim Gebrauch von Laubsauger gelten zum Schutz gegen Verletzungsgefahr folgende grundsätzliche Sicherheitshinweise:

• Die Bedienungsanleitung lesen und da- nach handeln.
• Die Bedienungsanleitung für den späteren Gebrauch und Nachbesitzer aufbewahren.
• Sicherheitshinweise sowie Warnhinweise auf dem Gerät beachten.

Bediener

• Jugendliche unter 16 Jahren oder Personen, denen die Gebrauchsanweisung nicht vertraut ist, dürfen das Gerät nicht benutzen. Örtliche Bestimmungen können das Mindestalter festlegen.
• Während des Arbeitens sind immer festes Schuhwerk und lange Hosen zu tragen. Niemals barfuß oder mit offenen Sandalen arbeiten.
• Achten Sie immer auf einen guten Stand an Hängen. Führen Sie das Gerät nur im Schritttempo.

Arbeitsbereich

• Wenn sich Personen, besonders Kinder oder Tiere, im Arbeitsbereich aufhalten, darf nicht gesaugt werden.
• Überprüfen Sie vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Steine, Stöcke, Drähte, Knochen und andere Fremdkörper.

Betriebszeiten

- Saugen Sie nur bei Tageslicht oder bei guter Beleuchtung.

Montag - Samstag:

07:00 - 12:00

15:00 - 19:00

Sonn- und Feiertag nicht erlaubt! Beachten Sie auch die örtlichen/kommunal erlaubten Betriebszeiten.

Betrieb

• Vor dem Gebrauch ist immer eine

Sichtkontrolle durchzuführen.

• Beschädigte oder abgenutzte Teile sind sofort auszuwechseln.
• Das Gerät nur im vom Hersteller vorgeschriebenen technischen Zustand benutzen.
• Der Benutzer des Gerätes ist für Unfälle mit anderen Personen oder deren Eigentum verantwortlich.
• Das Gerät darf nur zum Absaugen von heruntergefallenen Blättern verwendet werden. Die Anwendung für andere Zwecke ist nicht gestattet.
• Sicherheits- bzw. Schutzeinrichtungen des Laubsaugers nicht außer Kraft setzen.
• Hände und Füße nicht in die Nähe ro- tierender Teile bringen.
• Heben oder tragen sie niemals das Gerät mit laufendem Motor. Stillstand des Motors abwarten und Zündkerzenstecker abziehen.
• Vor Arbeiten am Laubsauger Zündkerzenstecker ziehen!
• Motor abstellen und Zündkerzenstecker abziehen, wenn der Laubsauger anfängt ungewöhnlich stark zu vibrieren. Danach ist eine fachmännische Überprüfung notwendig.
• Gerät nur vollständig montiert und mit funktionierenden Schutzeinrichtungen betreiben.
• Gerät nur mit geschlossenem Fangsack betreiben.

Warnung!

Benzin ist hochgradig entflammbar!

• Benzin nur in dafür vorgesehenen Behältern aufbewahren.
• Nur im Freien tanken. Während des Einfüllvorgangs nicht rauchen!
• Während der Motor läuft oder bei heißer Maschine darf der Tankverschluss nicht geöffnet oder Benzin nachgefüllt werden.
• Falls Benzin übergelaufen ist, darf der Motor nicht gestartet werden. Das Gerät ist zu reinigen und jeglicher

Zündversuch zu vermeiden, bis die Benzindämpfe sich verflüchtigt haben.

- Aus Sicherheitsgründen sind Benzintank und Tankverschluss bei Beschädigung auszutauschen.

Verbrennungsgefahr!

Der Auspuff sowie die Bereiche um den Auspuff können bis zu 80 °C heiß werden. Beschädigte Auspuff-töpfe austauschen.

• Die Reglereinstellungen des Motors nicht verändern.
- Den Verbrennungsmotor niemals in geschlossenen Räumen laufen lassen: Vergiftungsgefahr!

Ersatzteile und Zubehör

- Es sind ausschließlich Original-Ersatzteile und Original-Zubehör zu verwenden. Konstruktions- und Ausführungsänderungen vorbehalten.

Sicherheitseinrichtungen

Sicherheitsbügel

Sicherheitsbügel im Gefahrenmoment los- lassen, Motor und Saugwerk werden ge- stoppt. Die Funktion des Sicherheitsbügels darf nicht außer Kraft gesetzt werden.

Bedeutung der Symbole auf dem Gerät

Bedienungsanleitung lesen!

Umstehende Personen fernhalten!

Vor Arbeiten am Laubsauger Zündkerzenstecker ziehen!

Achtung Gefahr! Hände und Füße vom Ansaugkanal fernhalten!

Motorbremse lösen.

In dieser Bedienungsanleitung

Gefahr!

Bei Nichtbeachten droht Personenschaden.

Montage

Für die Montage dieses Gerätes beachten Sie bitte die separat beigelegte Montageanleitung.

Umweltschutz, Entsorgung

Ausgediente Geräte nicht über den Hausmüll entsorgen! Verpackung, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.

Inbetriebnahme

Gerät erst in Betrieb nehmen, wenn die Montage vollständig durchgeführt wurde.

Die links vor dem Text abgedruckte Zahl (z. B. (1) verweist auf die Abbildungen.

Unbedingt die mitgelieferte Bedienungsanleitung des Motorenherstellers für den Benzinmotor beachten.

Vor der Erstinbetriebnahme Öl und Benzin einfüllen!

Benzin: Normalbenzin - bleifrei

Motoröl: siehe Bedienungsanleitung des Motorenherstellers

Benzin einfüllen: Der Tankdeckel befindet sich auf dem Benzintank und ist mit dem Symbol "Zapfsäule" (Tankstelle) versehen.

Öl einfüllen: Füllmenge ca. 0,6 Liter.

Motor ohne Ölmess-Stab:

Einfüllen bis zur oberen Kante des Einfüllstutzens.

Motor mit Ölmess-Stab:

Einfüllen bis zur Markierung zwischen "FULL" und "ADD" auf dem Ölmess-Stab.

Bei der Ölstandkontrolle ist der Ölmess-Stab eingeschraubt.

Starten des Motors

a) ohne Gasfernbedienung

(1) Primerknopf 3x drücken, im Zeitabstand von jeweils ca. 2 Sekunden. Bei niedrigen Temperaturen unter 10 °C den Primerknopf 5x drücken.

Bei betriebswarmem Motor Primerknopf nicht benützen!

(2) Motorbremsbügel zum Oberholm herziehen und festhalten - der Motorbremsbügel rastet nicht ein.

(3) Starterseil zügig herausziehen und danach langsam wieder aufrollen lassen.

Der Motor hat eine Festgaseinstellung. Eine Drehzahlregulierung ist daher nicht möglich.

b) mit Gasfernbedienung

(2) Gashebel auf Position (Start).

(1) Primerknopf 3x drücken, im Zeitabstand von jeweils ca. 2 Sekunden. Bei niedrigen Temperaturen unter 10 °C den Primerknopf 5x drücken.

Bei betriebswarmem Motor Primerknopf nicht benützen!

(2) Motorbremsbügel zum Oberholm herziehen und festhalten - der Motorbremsbügel rastet nicht ein.

Sobald der Motor läuft, den Gashebel entsprechend der gewünschten Motordrehzahl in eine Position zwischen (Start) und

(Stop) stellen.

Motor ausschalten

(5) Gashebel auf Position (Stop) stellen.

(6) Motorbremsbügel loslassen.

Das Laufschwungrad läuft nach dem Abschalten des Motors noch einige Sekunden nach - deshalb nicht sofort unter das

Gerät fassen.

Einstellen der Saughöhe:

Die Verstellung erfolgt nur an den Vorderrädern!

Einstellen der Saugleistung:

Für eine gute Saugleistung ist der Reißverschluss vollständig zu öffnen!

Wartung und Pflege

Vor allen Wartungs- und Reinigungsarbeiten Zündkerzenstecker abziehen!

• Motor ausschalten, Stillstand des Laufschwungrad abwarten und Zündkerzenstecker abziehen.
• Vorsicht bei Einstellarbeiten - Verletzungsgefahr! Schutzhandschuhe tragen!
• Lagern Sie niemals den Laubsauger mit Benzin im Tank innerhalb eines Gebäudes, in dem möglicherweise Benzindämpfe mit offenem Feuer oder mit Funkten in Berührung kommen können - Explosionsgefahr!
• Das Entleeren des Benzintanks sollte nur im Freien erfolgen.
• Vor Einlagern in geschlossenen Räumen den Motor auskühlen lassen. Reparaturen am Laubsauger dürfen nur durch autorisierte Fachbetriebe durchgeführt werden.

Gerät reinigen:

Nach dem Laubsaugen das Gerät gründlich reinigen. Das Gerät nicht mit Wasser ab-spritzen. Eindringendes Wasser in die Zündanlage bzw. in den Vergaser kann zu Störungen führen. Gerät mit einem Lappen, Handfeger... reinigen.

Wenn der Laubsauger zur Seite geneigt wird, muss je nach Motorenhersteller nach oben zeigen:

TECUMSEH, HONDA bzw. AL-KO:

→ Vergaser / Luftfilter

BRIGGS & STRATTON:

→ Zündkerze

Siehe Bedienungsanleitung des Motorenherstellers!

Fachmännische Überprüfung ist erforderlich:

• nach Auffahren auf ein Hindernis
  • bei sofortigem Stillstand des Motors
• bei verbogener Motorwelle (kein Ausrichten!)

Ölwechsel / Luftfilter / Zündkerze:

Siehe Bedienungsanleitung des Motorenherstellers!

Garantie

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung.

Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei:

• Sachgemäßer Behandlung des Gerätes.
• Beachtung der Bedienungsanleitung.
  • Verwendung von Original-Ersatzteilen.

Die Garantie erlischt bei:

• Reparaturversuchen am Gerät.
  • Technischen Veränderungen am Gerät.
• Nicht bestimmungsgemäßer Verwendung. Gewerblicher oder kommunaler Nutzung etc.

Von der Garantie ausgeschlossen sind:

• Lackschäden, die auf normale Abnutzung zurückzuführen sind.
• Natürlicher Verschleiß und Teile, die auf der Ersatzteilkarte mit Rahmen XXX·XXX·(X) gekennzeichnet sind.
• Verbrennungsmotoren - Für diese gelten die separaten

Garantiebestimmungen der jeweiligen Motorenhersteller.

Im Garantiefall wenden Sie sich bitte mit dieser Garantieerklärung und dem Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Durch diese Garantiezusage bleiben die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer unberührt.

Hilfe bei Störungen

Motor springt nicht an...

• Benzin auftanken.
• Gashebel auf Position (Start) stellen.
• Motorbremsbügel zum Oberholm drücken.
• Zündkerze überprüfen, eventuell erneuern.
• Luftfilter reinigen.
• Auswurfkanal / Gehäuse reinigen.

Motorleistung lässt nach...

• Auswurfkanal / Gehäuse reinigen.
- Luftfilter reinigen.
• Schritt-Tempo verringern.

Safety instructions

Benzin: normalbenzin - blyfri
