Tuotetyyppi	Langaton ruuviväännin
Merkki	Makita
Malli	DFL300F
Nimellisjännite	14,4 V DC
Kiristysmomentti (jäykkä liitos)	16 - 30 N·m
Kiristysmomentti (joustava liitos)	16 - 30 N·m
Kuormittamaton nopeus	400 min⁻¹
Käyttöneliö	9,5 mm
Kokonaispituus (akusta riippuen)	456 - 473 mm
Nettopaino	1,7 - 2,1 kg
Yhteensopivat akut	BL1415N, BL1415NA, BL1430, BL1430B, BL1440, BL1450, BL1460A, BL1460B
Yhteensopivat laturit	DC18RC, DC18RD, DC18RE, DC18SD, DC18SE, DC18SF
Käyttötarkoitus	Ruuvaus puuhun, metalliin ja muoviin
Kytkin	Automaattinen pysäytys momentin saavuttaessa
Valo	Sisäänrakennettu LED-valo, liipaisimesta syttyvä
Ilmaisimet	LED-merkkivalo ja äänimerkki lataustilasta, kiristyksestä, virheistä
Momentin säätö	Valinnaisen säätökahvan ja säätörenkaan avulla
Holkki	Asennus ja irrotus työntämällä ja painamalla akselin tappia
Turvallisuusohjeet	Käytä vain suositeltujen akkujen ja laturien kanssa; käytä kuulosuojaimia; pidä työkalua eristetyistä pinnoista
Huolto	Puhdista kuivalla liinalla; älä käytä liuottimia; huollata valtuutetussa Makita-huoltokeskuksessa
Korjattavuus	Varaosia saatavilla valtuutetuista Makita-huoltokeskuksista
Äänenpainetaso	72 dB(A) (epävarmuus K = 3 dB)
Tärinäpäästö	2,5 m/s² tai vähemmän (epävarmuus K = 1,5 m/s²)

Usein kysytyt kysymykset - DFL300F MAKITA

Mikä on ruuvivääntimen DFL300F suurin kiristysmomentti?

Suurin kiristysmomentti on 30 N·m (jäykkä ja joustava liitos).

Miten kiristysmomentti säädetään?

Irrota akku, poista renkaan ruuvi, käännä rengasta paljastaaksesi reiän, ja käytä sitten valinnaista säätökahvaa kääntääksesi rengasta haluttuun numeroon asteikolla. Sulje ruuvilla.

Mitkä akut ovat yhteensopivia DFL300F:n kanssa?

Yhteensopivat akut ovat: BL1415N, BL1415NA, BL1430, BL1430B, BL1440, BL1450, BL1460A, BL1460B.

Miten tarkistan akun lataustason?

Paina tarkistuspainiketta: merkkivalot syttyvät noin 5 sekunniksi. Jos oranssi merkkivalo vilkkuu, lataa akku.

Mitä tehdä, jos LED-merkkivalo palaa punaisena ja äänimerkki kuuluu?

Se osoittaa riittämätöntä kiristystä, alhaista akun varausta tai ylikuumenemista. Kiristä ruuvi uudelleen, vaihda akku tai anna työkalun jäähtyä tilanteen mukaan.

Miten holkki asennetaan ruuvivääntimeen?

Työnnä holkki käyttöneliölle samalla painaen käyttöneliön tappia, kunnes se lukittuu. Irrota painamalla tappia ja vetämällä holkki.

Miten pyörimissuunta käännetään?

Käytä suunnanvaihtovipua: puoli A myötäpäivään, puoli B vastapäivään. Aseta vipu keskiasentoon, kun et käytä työkalua.

Mitkä turvatoimenpiteet on otettava huomioon?

Pidä työkalua eristetyistä pinnoista, käytä kuulosuojaimia, kiinnitä työkappale, ja käytä vain Makitan suosittelemia akkuja ja latureita.

Miten ruuviväännintä DFL300F huolletaan?

Puhdista kuivalla liinalla. Älä käytä bensiiniä, bensiiniä tai tinneriä. Anna kaikki korjaukset valtuutetulle Makita-huoltokeskukselle, jossa käytetään alkuperäisosia.

Mistä löydän varaosia?

Ota yhteyttä lähimpään Makita-huoltokeskukseen. Käytä vain Makitan varaosia turvallisuuden ja luotettavuuden säilyttämiseksi.

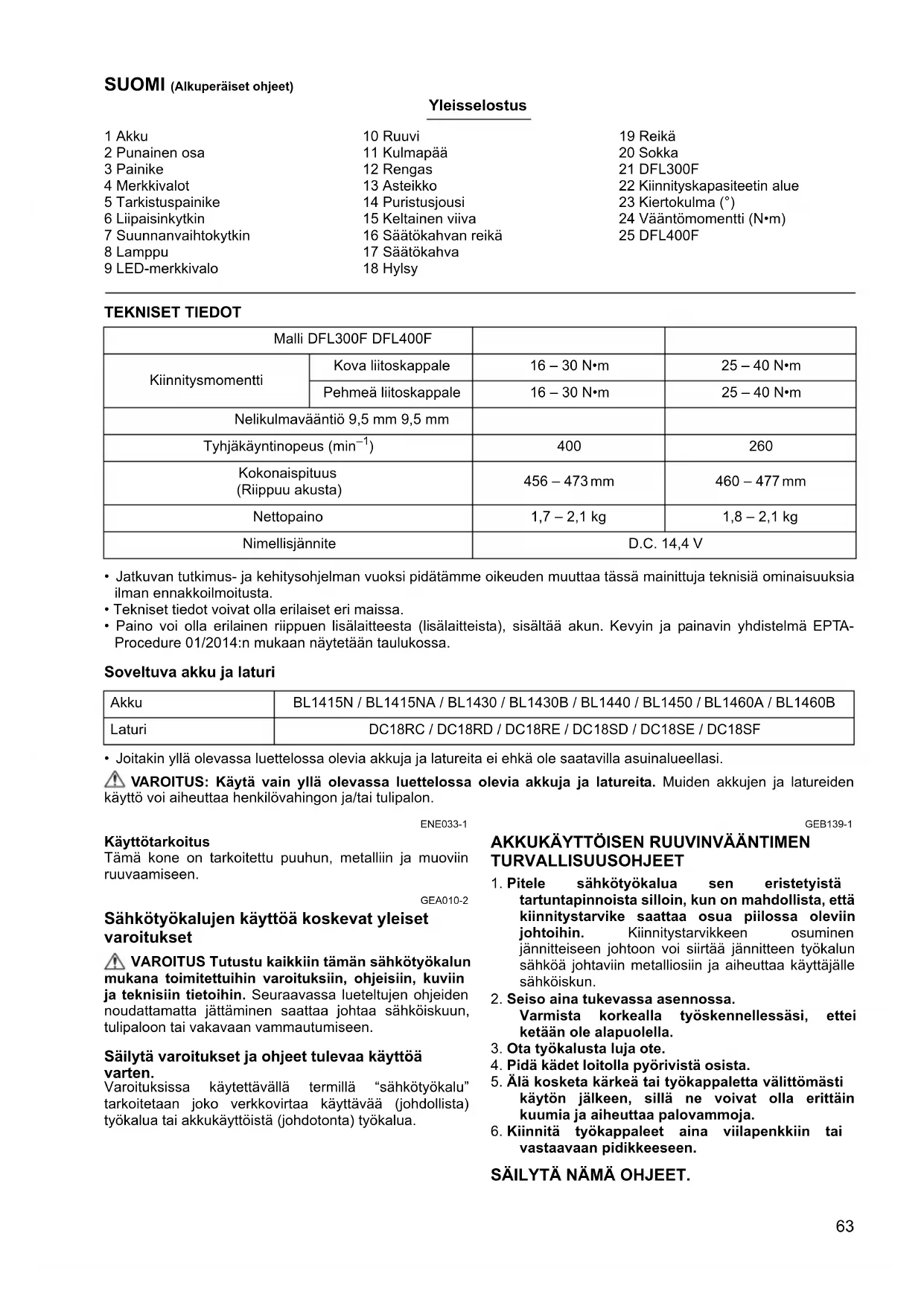

KÄYTTÖOHJE DFL300F MAKITA

FIN Langaton kulmaruuvinväännin Käyttoohje

1 Akku	10 Ruuvi	19 Reikä
2 Punainen osa	11 Kulmapää	20 Sokka
3 Painike	12 Rengas	21 DFL300F
4 Merkkivalot	13 Asteikko	22 Kiinnityskapasiteetin alue
5 Tarkistuspainike	14 Puristusjousi	23 Kiertokulma (°)
6 Liipaisinkytkin	15 Keltainen viiva	24 Vääntömomentti (N·m)
7 Suunnanvaihtokytkin	16 Säätökahvan reikä	25 DFL400F
8 Lamppu	17 Säätökahva
9 LED-merkkivalo	18 Hylsy

TEKNISET TIEDOT

Malli DFL300F DFL400F
Kiinnitysmomentti	Kova liitoskappale	16 – 30 N·m	25 – 40 N·m
	Pehmeä liitoskappale	16 – 30 N·m	25 – 40 N·m
Nelikulmaväntio 9,5 mm 9,5 mm
Tyhjäkäntyinopeus (min-1)		400	260
Kokonaispituus (Riippuu akusta)		456 – 473 mm	460 – 477 mm
Nettopaino		1,7 – 2,1 kg	1,8 – 2,1 kg
Nimellisjännite		D.C. 14,4 V

• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidätämme oikeuden muuttaa tassä mainittuja teknisä Omanaisuksia ilman ennakkoilmoitusta.
  Tekniset tiedot voivat olla erilaiset eri maissa.
• Paino voi olla erilainen riippuen lisälaitteesta (lisälaitteista), sisältaa akun. Kevyin ja painavin yhdistelmä EPTA-Procedure 01/2014:n mukaan naytetaan taulukossa.

Soveltuva akku ja laturi

Akku	BL1415N / BL1415NA / BL1430 / BL1430B / BL1440 / BL1450 / BL1460A / BL1460B
Laturi	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF

• Joitakin yllä olevassa luettelossa olevia akkuja ja latureita ei ehkä ole saatatvilla asuinalueellasi.

VAROITUS: Käytä vain yllä olevassa luettelossa olevia akkuja ja latureita. Muiden akkujen ja latureiden käytto voi aiheuttaa henkilövahingon ja/tai tulipalon.

ENE033-1

GEB139-1

Käytötarkoitus

Tämä kone on tarkoitettu puuhun, metallin ja muoviin ruuvaamiseen.

GEA010-2

Sähkötyökalujen käytöa koskevat yleiset varoitukset

VAROITUS Tutustu kaikiin tamän sahkötyokalun mukana toimitettuihin varoituksiin, ohjeisiin, kuviin ja teknisin tietaihi. Seuraavassa lueteltujen ohjeiden noudattamatta jattaminen saattaa johtaa sahkoiskuun, tulipaloon tai yakavaan vammautumiseen.

Sälytä varoitukset ja ohjeet tulevaa käytöä varten.

Varoituksissa kaytettavalla termillä "sahkotyokalu" tarkoitetaan joko verkkovirtaa kayttavaa (johdollista) tyokalua tai alkukayttoista (johdotonta) tyokalua.

AKKUKÄYTTÖISEN RUUVINVÄNTIMEN TURVALLISUUSOHJEET

1. Pitele sahkötyokalua sen eristetyista tartuntapinnoista silloin, kun on mahdolista, etta kiinnitystarvike saattaa osua piilossa oleviin johtoihin. Kiinnitystarvikkeen osuminen jannitteiseen johtoon voi siirtä jännitteen tyokalun sahköa johtaviin metalliosiin ja aiheuttaa käytäjalle sahköiskun.
2. Seiso aina tukevassa asennossa.
   Varmista korkealla työskennellesäsi, ettei ketään ole alapuolella.
3. Ota tyokalusta luja ote.
4. Pidä kädet loitolla pyörivista osista.
5. Alä kosketa kärkeä tai työkappaletta valittomasti käytön jälleen, sillä ne voivat olla erittäin kuumia ja aiheuttaa palovammoja.
6. Kiinnitta tyokappaleet aina viilapenkkiin tai vastaavaan pidikkeeseen.

SÄLYTÄ NÄMÄ OHJEET.

VAROITUS:

ALÄ anna tyokalun helppokayttöisyyden (toistuvan kayton aikaansama) johtaa sinua vaarään turvallisuuden tunteeseen niin, etta laiminlyot tyokalun turvaohjeiden noudattamisen.

VÄRINKÄYTTÖ tai tassä käyttohjeessa ilmoitettujen turvamaäräysten laiminlyonti voi aiheuttaavakaviaHenkilovahinkoja.

ENC007-12

1. Ennen akun käytöönottoa tutustu kaikkin laturissa (1), akussa (2) ja alkukaytöisessä tuotteessa (3) oleviin varoitusteksteihin.
2. Alā pura akkua.
3. Jos akun toiminta-aika lyhenee merkittavasti, lopeta akun kayttö. Seurauksena voi olla ylikuumeneminen, palovammoja tai jopa rajahdys.
4. Jos akkunestettä päasee silmiin, huuhtele puhtaalla vedellä ja hakeudu valittomasti läkarin hoitoon. Akkuneste voi aiheuttaa nän menetyksen.
5. Alä oikosulje akkua.

(1) Älä koske akun napoihin millään sahköä johtavalla materiaalilla.
(2) Välta akun oikosulkemista öläkä sailytä akkua yhdessä muiden metalliesineiden, kuten naulojen, kolikoiden ja niin edelleen kanssa.
(3) Älä aseta akkua altiiksi vedelle tai sateelle. Oikosulku voi aiheuttaa virtapiikin, ylikuumentumista, palovammoja tai laitteen rikkoontumisen.

1. Alä saïlytä työkalua ja akkua paikassa, jossa lampötila voi nousta 50 °C:een tai sitäkin korkeammaksi.
2. Alä havita akkua polttamalla, vaikka se olisi pahoin vauroitunut tai tysin loppuun kulunut. Avotuli voi aiheuttaa akun rajähtämisen.
3. Varo kolhimasta tai pudottamasta akkua.
4. Älä käytä vialista akkua.
5. Sisältyviä litium-ioni-akkuja koskevat vaarallisten aineiden lainsäddännön vaatimukset.

Esimerkiksi kolmansien osapuolten huolintalikkeiden tulee kaupallisissa kuljetuksissa noudattaa pakkaamista ja merkintoja koskevia erityisvaatimuksaia.

Lahetettavan tuotteen valmistelu edellyttaa vaarallisten aineiden asiantuntijan neuvontaa. Huomioi myos mahdollisesti yksityiskohtaisemmat kansalliset märäykset.

Akun avoimet liittimet tulee suojata teipillä tai suojuksella ja pakkaaminen tulee tehdä niin, ettei akku voi likkua pakkauksessa.

1. Hāvītā akku paikallisten mārāysten mukaisesti.
2. Käytä akkuja vain Makitan ilmoittamien tuotteiden kanssa. Akkujen asentaminen yhteensopimattomiin tuotteisin voi aiheuttaa tulipalon, liallisen ylikuumenemisen, rajahdyksen tai akkunestevuotoja.

SÄLYTÄ NÄMÄ OHJEET.

HUOMIO: Kaytä vain alkuperäisiä Makita-akkuja.

Muiden kuin aitojen Makita-akkujen, tai mahdollisesti muutettuken akkujen kaytto voi johtaa akun murtumiseen ja aiheuttaa tulipaloja, henkilo- ja omaisuusvahinkoja. Se mitatoi myos Makita-tyokalun ja -laturin Makita-takuun.

Vihjeita akun käytöiän pidentämiseksi

1. Lataa akku ennen kuin se purkautuu taysin.
   Lopeta aina tyokalun kaytto ja lataa akku, jos huomaat tyokalun tehon vahenevan.
2. Älä koskaan lataa uudestaan täysin ladattua akkua. Yilataaminen lyhentää akun käytöikää.
3. Lataa akku huoneen lampötilassa valillä 10 °C - 40 °C. Anna kuuman akun jäahtyä ennen lataamista.
4. Lataa akkupaketti, jos et käytä sitä pitkään aikaan (yli kuusi kuukautta).

TOIMINTOKUVAUS

VARO:

• Varmista aine ennen koneelle tehtävi sātöjä ja tarkistuksia, etä kone on sammutetu ja akku irrotetu.

Akun kiinnittäminen ja irrottaminen (Kuva 1)

VARO:

• Sammuta kone aina ennen akun asentamista tai irrottamista.
• Pidä konetta ja akkua tukevasti, kun asennat tai irrotat akun. Jos et pidä konetta ja akkua tukevasti, ne saattavat liukua käsistäsi, ja tämä voi aiheittaa koneen ja akun vauroitumisen ja henkilövahingon.

Akku irrotetaan liu'uttamalla se irti koneesta samalla, kun siirretaan akun etuosassa olevaa painiketta.

Akku asennetaan kohdistamalla akussa oleva kieleke kotelon uraan ja sujauttamalla se paikalleen. Tyonnä akku aina kokonaan sisään, kunnes se lukittuu paikalleen kevyesti napsahtaen. Jos painikkeeynlacosassa oleva punainen ilmaisin nikyy, akku ei ole kokonaan lukittunut.

VARO:

• Asenna akku aina loppuun asti, kunnes punainen ilmaisin ei nay. Jos et toimi nain, akku voi irrota koneesta vahingossa ja aiheuttaa sinulle itsellesi tai Iahellä oleville henkilövahingon.
• Alä asenna akkua vakisin paikoilleen. Jos akku ei liiku helposti, sitä ei ole asetetu oikein.

Akun jäljella olevan kapasiteetin tarkistaminen (BL1460A) (Kuva 2)

HUOMAA:

• Ilmoitetu varaustaso voi erota hieman todellisesta varaustasosta sen mukaan, millaisissa oloissa ja missä lampötilassa laitetta kaytetaan.

Latauksen aikana

Kun lataus alkaa, ensimmäinen (kaikkein vasemmalla oleva) merkkivalo alkaa vilkua. Tämän jälkeen kun lataus jatkuu, toiset merkkivalot syttyvat toinen toisensa jälkee osoittaan akun kapasiteetin.

HUOMAA:

• Jos merkkivalo ei pala tai vilku latauksen aikana, akku voi olla vialinen. Tassä tapauksessa ota yhteys paikalliseen huoltolikkeeseen.

Käytön aikana

Kun laite on kytketty pälle, merkkivalot syttyvat osoittamaan akun jäljelläolevan kapasiteetin. Kun laite kyktetaän pois pälta, merkkivalo sammuu noin 5 sekunnin kuluttua.

Painettaessa tarkastuspainiketta laitteen ollessa smmutettuna, merkkivalot sytyvat noin 5 sekunnin ajaksi osoittamaan akun jäljelläolevan kapasiteetin.

Jos oranssi merkkivalo vilkkuu, laite pysahtyy, koska alkukapasiteetti on liian alhainen (Automaattinen pysaytysmekanismi). Lataa akku tai kaytä valmiiksi ladattua akkua.

Jos laitetta kaytetaan pitkaa n kayttamattomana oleeen akun kanssa, merkkivalot eivat ehka syty lainkaan. Laite pysahtyy, koska alkukapasiteetti on liian alhainen. Lataa akku oikein.

Kytkimen kayttäminen (Kuva 3)

VARO:

• Varmista aina ennen akun kiinnittämista koneeseen, etta liipaisinkytkin toimii moitteettomasti ja etta se palautuu vapautettaessa "OFF"-asentoon.

Kone käynnistetään yksinkertaisesti painamalla liipaisinta. Kone pysaytetaan vapauttamalla liipaisin.

Suunnanvaihtokytkimen kayttäminen (Kuva 4)

VARO:

Varmista pyörimissunta aina ennen käytöä.
- Käytä suunnanvaihtokytkintä vasta, kun kone on kokonaan pysähtynyt. Suunnan vaihtaminen ennen koneen pysähtymistä voi vioittaa konetta.

LED-merkkivalo/merkkaani

Koneen LED-merkkivalo/merkkiäni osoittaa seuraavat toiminnot.

• Aseta suunnanvaihtokytkin aina keskiasentoon, kun konetta ei käytetä.

Tässa koneessa on pyörimissuunnan vaihtamiseen tarkoitettu suunnanvaihtokytkin. Paina suunnanvaihtokytkintä A-puolelta, kun haluat koneen pyörivän myotäivään ja B-puolelta, kun haluat koneen pyörivän vastapäivään.

Liipaisinkytkintä ei voi painaa, kun suunnanvaihtokytkin on keskiasennossa.

Lamppujen sytyttäminen (Kuva 5)

VARO:

• Älä katso suoraan valoon aläkä valolähteeseen.

Sytytä lamppu painamalla liipaisinta. Lamppu palaa niin kauan kuin liipaisinta painetaan. Valo sammuu automaattisesti 10 sekunnin kuluttua liipaisimen vapauttamisesta.

HUOMAA:

• Pyyhi lika lampun linssittä kuivalla liinalla. Varo naarmuttamasta lampun linssiä, jotta sen valaistusteho ei heikkene.

Toiminto Tila		LED-merkkivalon/merkkiäänen tila		Tehtävä toimenpide
		LED-merkkivalo	Merkkiääni
Kiinnityksen auto-maattinen pysäy-tys	Tämä toiminto käynnistyy, kun kone on saavuttanut ennalta asetetun kiinitys-momentin ja kun normali kiinitys on valmis. Tämän ansiosta välttetään lialli-nen kiristäminen.	Palaa vihre-ätä nonin sekunnin ajan.	—	—
Viivästetty uudel-leenkäynnistys	Noin sekunnin ajan kiinityksen auto-maattisen pysätyksen jälkeen kone ei käynnisty, vaikka painettaisiin liipaisin-kytktä.
Varoitus riittäm-tömastä kiristämi-sestä	Kiristys on riittämätön johtuen liipaisi-men vapauttamisesta ennen ennalta asetetun kiinitysmomentin saavutta-mista.	Palaa punai-sena.	Pitkä merkkiääni	Kiristä ruuvi uudelleen.
Varoitus akun kapasiteetista	Tämä osoittaa akun virran heikentymi-sen perusteella arvioidun ajan, jonka kuluessa akku on vaihdettava uuteen.	Vilkkuu hitaasti punai-sena.	Useita pitkiä merkkiääniä	Vaihda tilalle täyteen ladattu akku.
Akun jäljellä ole-van kapasiteetin tarkistaminen automaattisesti	Tämä toiminto käynistyy, kun akku on lähes loppuun kulunut. Tällöin kone pysähtyy välittömästi.	Palaa punai-sena.	Pitkä merkkiääni	Vaihda tilalle täyteen ladattu akku.
Tarkista LED-merkkivalon, valon ja merkkiää-nen toiminta.	Tämä toiminto käynistyy asetettaessa akku koneeseen, jotta voidaan tarkistaa LED-merkkivalon, valon ja merkkiäänen toimivuus.	Syttyss ensin vihreätä ja sit-ten punaisena. (Tämän jäl-keiten valo sammuu.)	Sarja erittäin lyhyitämerkkiääniä	—
Ohjaimen palau-tuksen peruutus	Tämä toiminto käynnistyy, kun akun jännite putoaajostakin syystä epätaval-lisesti ja kone sammuu.	Vilkkuu vuoro-tellen punai-sena ja vihreänä.	Useita lyhyitärerkkiiäniä	Vaihda tilalle täyteen ladattu akku.
Ylikuumentumi-nen	Tämä toiminto käynnistyy, jos ohjaimen tai moottorin lämpötila kohoaakor-keaksjä kone pysähtyy.	Vilkkuu punai-sena.	Useita lyhyitärerkkiiäniä	Irrota akku valittomästi ja jähdytä kone.
Liipaisinkytkimen virheellinen käyttrö	Tämä toiminto käynnistyy, jotta kone ei käynnistyisi valittömästi akun kiinnittä-misen jälleen, jos liipaisinkytkin on paï-nettuna.	Vilkkuu vuoro-tellen punai-sena ja vihreänä.	Useita lyhyitärerkkiiäniä	Vapauta liipaisinkytkin.

006388

Kiinnitysmomentin saataminen

Kun haluat kiinnittä koneruuveja, puuruuveja, kuusioruueja tms. ennalta asetetulla kiinnitysmomentilla, säädä kiinnitysmomentia seuraavasti.

1. Irrota ensin akku koneesta.
2. Löysennä ja irrota renkaan paikallaan pitävä ruuvi. (Kuva 6)
3. Kierrä koneen etuosassa olevaa rengasta käsin siten,
   että renkaan alla oleva reikä nakyy. (Kuva 7)
4. Aseta akku paikalleen ja vedä liipaisinkytkintä.
   Vapauta se siten, etta saatorengas pyörii ja nakyy
   reiässä. Irrota sitten akku.
5. Säädä kiinnytymomentti lisavarusteena saatavan sätokahvan avulla. Työnnä sätokahvan sukka koneen etuosassa olevaan reikään. Kierrä sitten sätokahvaa myötävään saadaksesi suuremman kiinnytymomentin tai vastapävään saadaksesi pienemmän kiinnytymomentin. (Kuva 8)
6. Tasaa saatorenkaan reuna haluamasi numeron kanssa kiinnitysmomentin asteikolla.
7. Työnnä akku paikalleen ja varmista kiinnitysmomentin testauslaitteella, etta kiinnitysmomentti on asetetu.
8. Kierra koneen etuosassa olevaa rengasta ja kiristä sitten ruuvi kiinnittäaksesi renkaan.

HUOMAA:

• Kiinnitysmomentin asteikolla olevat numerot ovat ohjeellisia arvoja haluamasi kiinnitysmomentin asettamiseksi.

KOKOAMINEN

VARO:

• Varmista aina ennen koneelle tehtäviä toimenpiteita, etta kone on sammutetu ja akku irrotetu.

Oikean hylsyn valitseminen

Joillekin malleille on tarjolla käytöttarkoituksen mukaan eri tyyppisiä hylsyjä. Valitse ja kiinnitä käytöttarkoitukseen sopiva hylsy.

Hylsyn kiinnittäminen ja irrottaminen (Kuva 9)

Kiinnitä hylsy tyontämällä se yhdlä kadellä koneessa olevaan neliomäiseen vaantimeen samalla kun painat toisella kadellä neliomäissessä vaantimessä olevaa sokkaa, kunnes se lukittuu paikalleen. Hylsy irrotetaan yksinkertaisesti vetamälä se irti samalla kun painetaan neliomäissessä vaantimessä olevaa sukkaa.

KONEEN KÄYTTÄMINEN

Tartu koneeseen tiukasti ja aseta hylsy pultin tai mutterin paallee. Kaynnistä sitten kone. Kun jarrukytkin kaynnistyy, moottori pysahtyy automaattisesti. Vapauta sitten liipaisinkytkin.

HUOMAA:

• Pitele konetta siten, etta sen neliomäinen kärki osoittaa suoraan pulttia tai mutteria kohti. Muutoin pultti tai mutteri vioittuu.

Kiinnityskapasiteetin rajat (Kuvat 10 ja 11)

Käytä konetta kiinnityskapasiteetin rajoissa. Jos käytä konetta yli näden rajojen, jarrukytkin ei toimi. Tällöin kone ei tuota riittäväkiinnitysmomenttia.

HUOMAA:

• Kiertokulma tarkoittaa kulmaa, jossa ruuvi/pultti kiertä, kun kone on saavuttanut 100% - 50% halutusta väantömomentista.
• Matalaan lampötilaan tarkoitetun akun käytto voit toisinaan aiheuttaa akun kapasiteettia koskevan varoituksen varoituslampulla ja merkkiäenellä. Tämä aiheuttaa koneen pysähtymisen valittomästi. Tälloin kiinnityskapasiteetin alue voi olla heikompi kuin kuvissa 10 ja 11 esitetty, vaikka käytettäisiin täyteen ladattua akkua.

HUOLTO

VARO:

• Varmista aina ennen tarkastus- ja kunnossapitotoimia, etta kone on sammutetu ja etta kone on pysaytety ja akku irrotetu.
• Alä koskaan käytä bensiiniä, bentseeniä, tinneria, alkoholia tai vastaavaa. Seurauksena voi olla varinmuutoksia, muodonmuutoksia tai murtumia.

Koneen TURVALLISUUDEN ja KÄYTTOVARMUUDEN vuoksi korjaukset ja muut kunnossapitotyöt ja saadöt saa suorittaa ainoastaan Makitan valtuuttama huolto käyttaen vain Makitan varaosia.

LISÄVARUSTEET

VARO:

Naita lisavarusteita ja -laitteita suositellaan kaytettavaki tassohjekirjassa mainitun Makitan koneen kanssa. Minkahahansamuun lisavarusteen tai -laitteen kayttaminen voi aiheuttaa loukkaantumisvaaran. Kalytaisavarusteita ja -laitteita vain niiden kayttotarkoituksen mukaisesti.

Jos tarvitset yksityiskohtaisempia tietoja naistä Ivarusteista, ota yhteys paikalliseen Makitan huoltoon.

• Alkuperäinen Makita-akku ja -laturi
• Automaattinen virkistyssovitin
  Ylijannitesuoja (keltainen, sininen, punainen, varitön)
  Saatokahva
  Kytkinvipusatjara
  Kara taysimittainen 12,7
  Takapotkun estolaite

HUOMAA:

Eraat luettelon nimikkeet voivat sisaltya tyokalupakkaukseen vakiovarusteina. Ne saattavat vaihdella eri maissa.

Malli DFL300F

ENG905-1

MelutasO

Tyypillinen A-painotetti melutasor normin EN62841-2-2 mukaan on:

Aaenpainetaso (L_pA) 72 dB (A)

Epavarmuus (K): 3 dB (A)

Melutasop tyopaikalla saattaa ylittaa 80 dB (A).

ENG907-1

HUOMAA:

llmoitetut melutasaoarvot on mitattu standarditestausmenetelmän mukaisesti ja niiden avulla voidaan vertailla tyokaluja keskenaan.
- Ilmoitettuja melutasoarvoja voidaan kayttaa myos altistumisen alustavaan arvointiin.

VAROITUS:

Käytä kuulosuojaimia.
Sähkötyokalun kaytön aikana mitattu melutasaoarvo voi poiketa ilmoitetuista arvoista laitteen kayttotavan ja erityisesti kasitetävän työkappaleen mukaan.
- Selvita käytäjan suojaamiseksi tarvittavat varotoimet todellisissa käytöolosuheissa tapahtuvan arvioidun altistumisen mukaisesti (ottaa huomioon käytöjakso kokonaisuudessaan, myös jaksot, joiden aikana laite on sammutettuna tai kä tyhjäkäynnillä).

ENG900-1

Tärina

Tärinān kokonaisarvo (triaksialinen vektorisumma) normin EN62841-2-2 on:

Työmoodi: ruuvaus iskutta
Tärinäsäteily (a_h) : 2,5 m/s² tai alle
Epävarmuus (K): 1,5 m/s²

ENG901-2

HUOMAA:

• Ilmoitetut kokonaistärinaarvot on mitatu standarditestausmenetelmän mukaisesti ja niiden avulla voidaan vertailla tyokaluja keskenään.
• Ilmoitettuja kokonaistärinaarvoja voidaan kayttä myos altistumisen alustavaan arvointiin.

VAROITUS:

• Sahkötyokalun kayton aikana mitatu todellinen tärinapäästöarvo voi poiketa ilmoitetuista arvoista laitteen kayttötavan ja erityisesti kasiteltävän työkappaleen mukaan.
• Selvita käytäjan suojaamiseksi tarvittavat varotoimet todellisissa käytöolosuhteissa tapahtuvan arvioidun altistumisen mukaisesti (ottaa huomioon käytöjakso kokonaisuudessaan, myös jaksot, joiden aikana laite on sammutettuna tai käy tyhjäkäynillä).

Malli DFL400F

ENG905-1

MelutasO

Tyypillinen A-painotettu melutasao normin EN62841-2-2 mukaan on:

Aaenpainetaso (L_pA) : 73 dB (A)

Epavarmuus (K): 3 dB (A)

Melutasop tyopaikalla saattaa ylittaa 80 dB (A).

ENG907-1

HUOMAA:

• Ilmoitetut melutasaoarvot on mitattu standarditestausmenetelman mukaisesti ja niiden avulla voidaan vertailla tyokaluja keskenaan.
• Ilmoitettuja melutasaoarvoja voidaan kayttaa myos altistumisen alustavaan arvointin.

VAROITUS:

Käytä kuulosuojaimia.
Sähkötyökalun käytön aikana mitattu melutasoarvo voi poiketa ilmoitetuista arvoista laitteen käytTOTavan ja erityisesti käsitetävän työkappaleen mukaan.

Seltu Selvitä käytäjan suojaamiseksi tarvittavat varotoimet todellisissa käytöolosuheissa tapahtuvan arvioidun altistumisen mukaisesti (ottaa huomioon käyttojakso kokonaisuudessaan, myös jaksot, joiden aikana laite on smmutettuna tai kä tyhjäkäynillä).

ENG900-1

Tärina

Tärinā kokonaisarvo (triaksialinen vektorisumma) normin EN62841-2-2 on:

Työmoodi: ruuvaus iskutta

Tärinässeily (a_h) .. 2,5m / s^2 tai alle

Epavarmuus (K): 1,5 m/s²

ENG901-2

HUOMAA:

• Ilmoitetut kokonaistärinäarvot on mitattu standarditestausmenetelmän mukaisesti ja niiden avulla voidaan vertailla tyokaluja keskenäan.
• Ilmoitettuja kokonautistärinaarvoja voidaan kayttaa myos altistumisen alustavaan arviointiin.

VAROITUS:

Sahkötyokalun kayton aikana mitattu todellinen tärinapäästöarvo voi poiketa ilmoitetuista arvoista laitteen kayttötavan ja erityisesti kasiteltävän työkappaleen mukaan.
Selvita kayttajan suojaamiseksi tarvittavatu varotoimet todellisissa kaytoloosuheissa tapahtuvan arvioidun altistumisen mukaisesti (ottaan huomioon kayttjakso kokonaisuudessaan, myos jaksot, joiden aikana laite on sammutettuna tai kay tyhjakaynnill).

EY-VAATIMUSTENMUKAISUUSVAKUUTUS

Koskee vain Europan maita

EY-vaatimustemmukaisuusvakuutus sisaltytä tänkäytöoppaan liitteeseen A.

Nepiypaipn yevikns atroyns
