MANUAL DE USUARIO DFL300F MAKITA

Atornillador angular a batería Manual de instrucciones

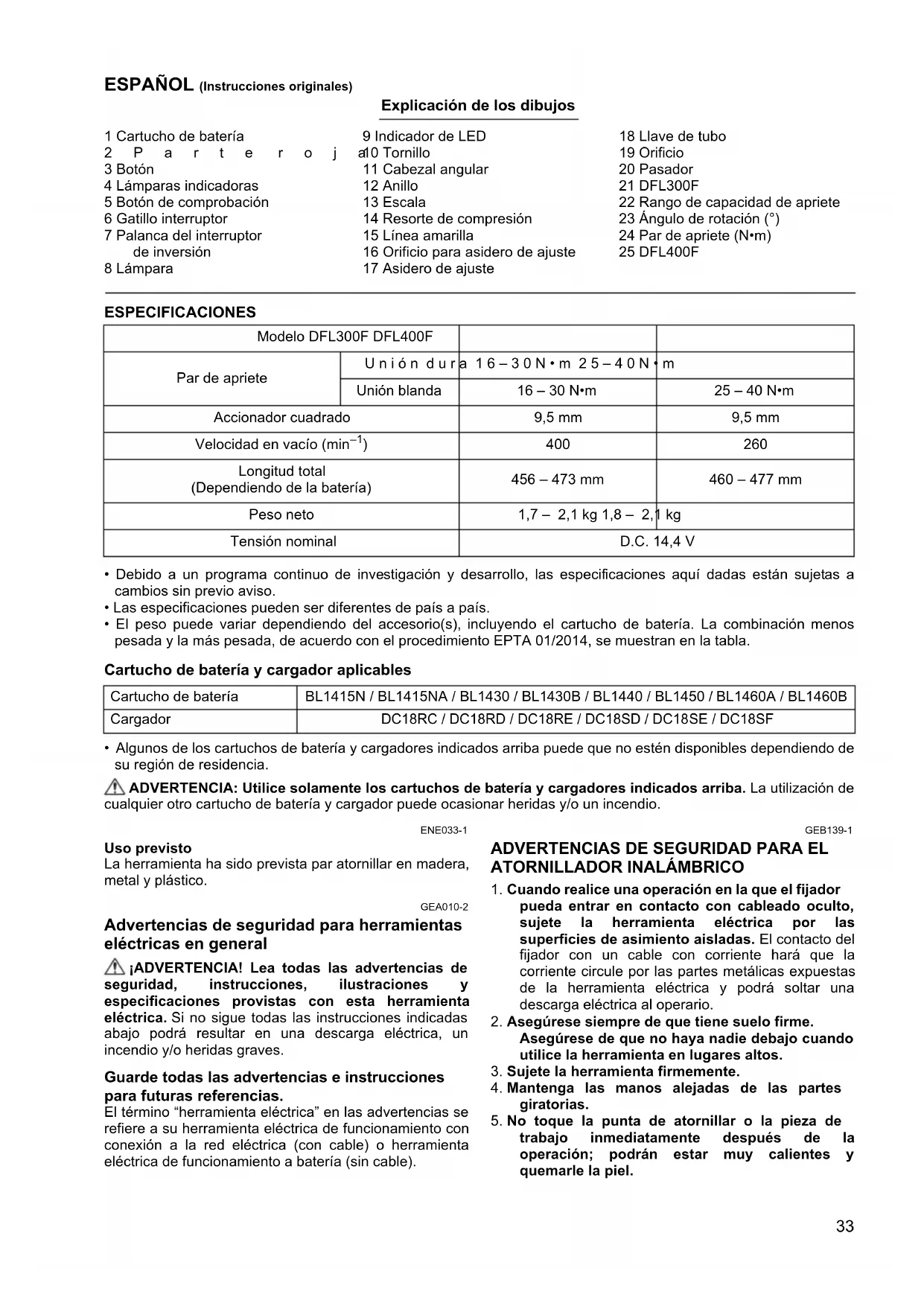

Alleen voor Europese landen De EG-verklaring van conformiteit is bijgesloten als Aanhangsel A bij deze gebruiksaanwijzing.33 ESPAÑOL (Instrucciones originales) Explicación de los dibujos 1 Cartucho de batería 2Parte roja 3 Botón 4 Lámparas indicadoras 5 Botón de comprobación 6 Gatillo interruptor 7 Palanca del interruptor de inversión 8 Lámpara 9 Indicador de LED 10 Tornillo 11 Cabezal angular 12 Anillo 13 Escala 14 Resorte de compresión 15 Línea amarilla 16 Orificio para asidero de ajuste 17 Asidero de ajuste 18 Llave de tubo 19 Orificio 20 Pasador 21 DFL300F 22 Rango de capacidad de apriete 23 Ángulo de rotación (°) 24 Par de apriete (N•m) 25 DFL400F ESPECIFICACIONES

• Debido a un programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso.

• Las especificaciones pueden ser diferentes de país a país.

• El peso puede variar dependiendo del accesorio(s), incluyendo el cartucho de batería. La combinación menos pesada y la más pesada, de acuerdo con el procedimiento EPTA 01/2014, se muestran en la tabla. Cartucho de batería y cargador aplicables

• Algunos de los cartuchos de batería y cargadores indicados arriba puede que no estén disponibles dependiendo de su región de residencia. ADVERTENCIA: Utilice solamente los cartuchos de batería y cargadores indicados arriba. La utilización de cualquier otro cartucho de batería y cargador puede ocasionar heridas y/o un incendio. ENE033-1 Uso previsto La herramienta ha sido prevista par atornillar en madera, metal y plástico. GEA010-2 Advertencias de seguridad para herramientas eléctricas en general ¡ADVERTENCIA! Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones provistas con esta herramienta eléctrica. Si no sigue todas las instrucciones indicadas abajo podrá resultar en una descarga eléctrica, un incendio y/o heridas graves. Guarde todas las advertencias e instrucciones para futuras referencias. El término “herramienta eléctrica” en las advertencias se refiere a su herramienta eléctrica de funcionamiento con conexión a la red eléctrica (con cable) o herramienta eléctrica de funcionamiento a batería (sin cable). GEB139-1

ADVERTENCIAS DE SEGURIDAD PARA EL

ATORNILLADOR INALÁMBRICO

1. Cuando realice una operación en la que el fijador

pueda entrar en contacto con cableado oculto, sujete la herramienta eléctrica por las superficies de asimiento aisladas. El contacto del fijador con un cable con corriente hará que la corriente circule por las partes metálicas expuestas de la herramienta eléctrica y podrá soltar una descarga eléctrica al operario.

2. Asegúrese siempre de que tiene suelo firme.

Asegúrese de que no haya nadie debajo cuando utilice la herramienta en lugares altos.

3. Sujete la herramienta firmemente.

4. Mantenga las manos alejadas de las partes

5. No toque la punta de atornillar o la pieza de

trabajo inmediatamente después de la operación; podrán estar muy calientes y quemarle la piel. Modelo DFL300F DFL400F Par de apriete Unión dura 16–30N•m 25–40N•m Unión blanda 16 – 30 N•m 25 – 40 N•m Accionador cuadrado 9,5 mm 9,5 mm Velocidad en vacío (min

6. Sujete siempre la pieza de trabajo en un tornillo

de banco o dispositivo de sujeción similar. GUARDE ESTAS INSTRUCCIONES. ADVERTENCIA: NO deje que la comodidad o familiaridad con el producto (a base de utilizarlo repetidamente) sustituya la estricta observancia de las normas de seguridad para el producto en cuestión. El MAL USO o el no seguir las normas de seguridad establecidas en este manual de instrucciones podrá ocasionar graves heridas personales. ENC007-12

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES PARA EL CARTUCHO DE

1. Antes de utilizar el cartucho de batería, lea todas

las instrucciones e indicaciones de precaución sobre (1) el cargador de baterías, (2) la batería, y (3) el producto con el que se utiliza la batería.

2. No desarme el cartucho de batería.

3. Si el tiempo de uso se acorta demasiado, cese la

operación inmediatamente. Podría resultar en un riesgo de recalentamiento, posibles quemaduras e incluso una explosión.

4. Si entra electrólito en sus ojos, aclárelos con

agua limpia y acuda a un médico inmediatamente. Existe el riesgo de poder perder la vista.

5. No cortocircuite el cartucho de batería:

(1) No toque los terminales con ningún material conductor. (2) Evite guardar el cartucho de batería en un cajón junto con otros objetos metálicos, como clavos, monedas, etc. (3) No exponga el cartucho de batería al agua ni a la lluvia. Un cortocircuito en la batería puede producir una gran circulación de corriente, un recalentamiento, posibles quemaduras e incluso una rotura de la misma.

6. No guarde la herramienta y el cartucho de

batería en lugares donde la temperatura pueda alcanzar o exceder los 50°C.

7. Nunca incinere el cartucho de batería incluso en

el caso de que esté dañado seriamente o ya no sirva en absoluto. El cartucho de batería puede explotar si se tira al fuego.

8. Tenga cuidado de no dejar caer ni golpear el

cartucho de batería.

9. No utilice una batería dañada.

Las baterías de litio-ion contenidas están sujetas a los requisitos de la Legislación para Materiales Peligrosos. Para transportes comerciales, p.ej., por terceras personas y agentes de transportes, se deberán observar requisitos especiales para el empaquetado y etiquetado. Para la preparación del artículo que se va a enviar, se requiere consultar con un experto en materiales peligrosos. Por favor, observe también la posibilidad de reglamentos nacionales más detallados. Cubra con cinta aislante o enmascare los contactos expuestos y empaquete la batería de tal manera que no se pueda mover alrededor dentro del embalaje.

11. Siga los reglamentos locales referentes al

desecho de la batería.

12. Utilice las baterías solamente con los productos

especificados por Makita. La instalación de las baterías en productos no compatibles puede resultar en un incendio, calor excesivo, explosión, o fuga de electrolito. GUARDE ESTAS INSTRUCCIONES. PRECAUCIÓN: Utilice solamente baterías genuinas de Makita. La utilización de baterías no genuinas de Makita, o baterías que han sido alteradas, puede resultar en una explosión de la batería ocasionando incendios, heridas personales y daños. También anulará la garantía de Makita para la herramienta y el cargador de Makita. Consejos para alargar al máximo la vida de servicio de la batería

1. Cargue el cartucho de batería antes de que se

descargue completamente. Detenga siempre la operación y cargue el cartucho de batería cuando note menos potencia en la herramienta.

2. No cargue nunca un cartucho de batería que

esté completamente cargado. La sobrecarga acortará la vida de servicio de la batería.

3. Cargue el cartucho de batería a temperatura

ambiente de 10°C – 40°C. Si un cartucho de batería está caliente, déjelo enfriar antes de cargarlo.

4. Cargue el cartucho de batería si no lo utiliza

durante un periodo de tiempo prolongado (más de seis meses).

DESCRIPCIÓN DEL FUNCIONAMIENTO

• Asegúrese siempre de que la herramienta esté apagada y el cartucho de batería extraído antes de realizar cualquier ajuste o comprobación en la herramienta. Instalación o extracción del cartucho de batería (Fig. 1) PRECAUCIÓN:

• Apague siempre la herramienta antes de la instalación o extracción del cartucho de batería.

• Sujete la herramienta y el cartucho de batería firmemente cuando instale o extraiga el cartucho de batería. Si no sujeta la herramienta y el cartucho de batería firmemente podrán caérsele de las manos y resultar en daños a la herramienta y cartucho de batería y heridas personales. Para extraer el cartucho de batería, deslícelo de la herramienta a la vez que desliza el botón de la parte frontal del cartucho. Para instalar el cartucho de batería, alinee la lengüeta del cartucho de batería con la ranura de la carcasa y deslícelo hasta que encaje en su sitio. Insértelo a tope hasta que se bloquee en su sitio produciendo un pequeño chasquido. Si puede ver el indicador rojo en el lado superior del botón, no estará bloqueado completamente.35 PRECAUCIÓN:

• Instale siempre el cartucho de batería completamente hasta que no pueda verse el indicador rojo. En caso contrario, podrá caerse accidentalmente de la herramienta y ocasionarle heridas a usted o a alguien que esté cerca de usted.

• No instale el cartucho de batería empleando fuerza. Si el cartucho no se desliza al interior fácilmente, será porque no está siendo insertado correctamente. Comprobación de la capacidad de batería restante (BL1460A) (Fig. 2) NOTA:

• Dependiendo de las condiciones de utilización y de la temperatura ambiente, la indicación podrá variar ligeramente de la capacidad real. Cuando se está cargando Cuando comienza la carga, la primera lámpara de indicación (extremo izquierdo) comienza a parpadear. Después, a medida que prosigue la carga, las otras lámparas se iluminan, una tras otra, para indicar la capacidad de batería. NOTA:

• Si la lámpara de indicación no se enciende o parpadea cuando se está cargando, es posible que la batería esté defectuosa. En este caso, pregunte al centro de servicio local. Cuando se está utilizando Cuando se enciende la herramienta, las lámparas se iluminan para indicar la capacidad de batería restante. Cuando se apaga la herramienta, la luz se apaga después de aproximadamente 5 segundos. Cuando se presiona el botón de comprobación con la herramienta apagada, las lámparas de indicación se encienden durante aproximadamente 5 segundos para mostrar la capacidad de batería. Si la lámpara naranja parpadea, la herramienta se detendrá debido a la poca capacidad de batería restante (Mecanismo de parada automática). En este momento, cargue el cartucho de batería o utilice un cartucho de batería cargado. Cuando la herramienta sea usada con una batería que no ha sido utilizada durante largo tiempo y sea puesta en marcha, es posible que no se ilumine ninguna lámpara. En este momento, la herramienta se detendrá debido a la poca capacidad de batería restante. Cargue la batería debidamente. Accionamiento del interruptor (Fig. 3) PRECAUCIÓN:

• Antes de insertar el cartucho de batería en la herramienta, compruebe siempre para ver si el interruptor se acciona correctamente y regresa a la posición “OFF” cuando lo suelta. Para poner en marcha la herramienta, simplemente apriete el gatillo interruptor. Suelte el gatillo interruptor para pararla. Accionamiento del interruptor de inversión (Fig. 4) PRECAUCIÓN:

• Confirme siempre la dirección de giro antes de la operación.

• Utilice el interruptor de inversión solamente después de que la herramienta se haya parado completamente. Si cambia la dirección de giro antes de que la herramienta se haya parado podrá dañarla.

• Cuando no esté utilizando la herramienta, ponga siempre la palanca del interruptor de inversión en la posición neutral. Esta herramienta tiene un interruptor de inversión para cambiar la dirección de rotación. Baje la palanca del interruptor de inversión del lado A para giro hacia la derecha o del lado B para giro hacia la izquierda. Cuando la palanca del interruptor de inversión esté en la posición neutral, no se podrá apretar el gatillo interruptor. Encendido de las lámparas (Fig. 5) PRECAUCIÓN:

• No mire a la luz ni vea la fuente de luz directamente. Apriete el gatillo interruptor para encender la lámpara. La lámpara se mantendrá encendida mientras esté apretado el gatillo interruptor. La luz se apagará automáticamente 10 segundos después de soltar el gatillo interruptor. NOTA:

• Utilice un paño seco para limpiar la suciedad de la lente de la lámpara. Tenga cuidado de no rayar la lente de la lámpara, porque podrá reducirse la iluminación.36 Indicador LED / Zumbador El indicador LED / Zumbador de la herramienta muestra las siguientes funciones.

Ajuste del par de apriete Cuando desee apretar tornillos de máquinas, tornillos para madera, pernos hexagonales, etc., con el par de apriete predeterminado, ajuste el par de apriete de la forma siguiente.

1. Primero extraiga el cartucho de batería de la

2. Afloje o quite el tornillo que sujeta al anillo. (Fig. 6)

3. Gire el anillo de la parte delantera de la herramienta a

mano de forma que se pueda ver el orificio debajo del anillo. (Fig. 7)

4. Inserte el cartucho de batería en la herramienta y

apriete el gatillo interruptor. Suéltelo para que el anillo de ajuste gire y se vea en el orificio. Y después extraiga el cartucho de batería. Función Estado Estado del indicador de LED/zumbador Acción a tomar Indicador de LED Zumbador Parada automática del apriete Esta función se accionará cuando la herramienta haya alcanzado el par de apriete predeterminado y se haya completado el apriete normal. Esto ayuda a evitar un apriete excesivo.

encenderá en verde durante un segundo aproximada mente.

Reinicio retardado Durante aproximadamente un segundo después de la parada automática del apriete, la herramienta no se pondrá en marcha aunque se apriete el gatillo interruptor. Aviso para prevenir un apriete insuficiente Cuando se suelta el gatillo interruptor antes de alcanzar el par de apriete predeterminado se produce un apriete insuficiente.

encenderá en rojo. Un pitido largo Reapriete el tornillo. Aviso sobre la carga del cartucho de batería Esto indica el tiempo apropiado para reemplazar el cartucho de batería cuando la batería ya tiene poca potencia. Parpadeará en rojo lentamente. Una serie de pitidos largos Reemplace la batería con una completamente cargada. Comprobación de la carga restante de la batería, parada automática Esta función se accionará cuando la batería esté casi descargada. En este momento, la herramienta se parará inmediatamente.

encenderá en rojo. Un pitido largo Reemplace la batería con una completamente cargada. Comprobación la operación del indicador LED, luz y zumbador Esta función sirve para comprobar la correcta operación del indicador LED, luz y zumbador cuando se ha insertado un cartucho de batería en la herramienta. Se enciende en verde, a continuación en rojo. (Y después la luz se enciende) Una serie de pitidos muy cortos

Antirreposición del controlador Esta función se accionará cuando se produzca una caída anormal de la tensión de la batería por alguna razón, y la herramienta se parará. Parpadeará en rojo y verde alter- nativamente. Una serie de pitidos cortos Reemplace la batería con una completamente cargada. Recalentamiento Esta función se activa si la temperatura del controlador o del motor alcanza un nivel alto y la herramienta se para. Parpadeará en rojo rápi- damente. Una serie de pitidos cortos Extraiga el cartucho de batería inmediatamente y deje que la herramienta se enfríe. Operación errónea del gatillo interruptor Esta función se accionará para evitar una puesta en marcha inmediata tras insertar el cartucho de batería en la herramienta con el gatillo interruptor apretado. Parpadeará en rojo y verde alter- nativamente. Una serie de pitidos cortos Suelte el gatillo interruptor.37

5. Utilice el asidero de ajuste opcional para ajustar el par

de apriete. Inserte el pasador del asidero de ajuste en el orificio de la parte delantera de la herramienta. Y después, gire el asidero de ajuste hacia la derecha para fijar un par de apriete mayor, y hacia la izquierda para fijar un par de apriete menor. (Fig. 8)

6. Alinee el borde del anillo de ajuste con el número que

desee de la escala de torsión de apriete.

7. Inserte el cartucho de batería y asegúrese de que se

ha fijado un par de apriete utilizando un comprobador de par de apriete.

8. Gire el anillo de la parte delantera de la herramienta y

después apriete el tornillo para sujetar el anillo. NOTA:

• Los números de la escala de par de apriete son una guía para fijar su par de apriete deseado. MONTAJE PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté apagada y el cartucho de batería extraído antes de realizar cualquier trabajo en la herramienta. Selección de la llave de tubo correcta Para algunos modelos hay diferentes tipos de llaves de tubo según las aplicaciones. Elija e instale la llave de tubo correcta para su aplicación. Instalación o desmontaje de la llave de tubo (Fig. 9) Para instalar la llave de tubo, empújela contra el accionador cuadrado de la herramienta con una mano bajando el pasador del accionador cuadrado con la otra mano hasta que se bloquee en su sitio. Para desmontar la llave de tubo, simplemente sáquela presionando el pasador del accionador cuadrado. OPERACIÓN Sujete la herramienta firmemente y ponga la llave de tubo sobre el perno o tuerca. Después encienda la herramienta. Cuando el embrague se accione, el motor se parará automáticamente. Después suelte el gatillo interruptor. NOTA:

• Sujete la herramienta con su accionador cuadrado apuntando el línea recta al perno o tuerca, o el perno o tuerca se dañará. Límites de la capacidad de apriete (Fig. 10 y 11) Utilice la herramienta dentro de los límites de la capacidad de apriete. Si utiliza la herramienta por encima de los límites, el embrague no funcionará. Y la herramienta no podrá desarrollar suficiente par de apriete. NOTA:

• El ángulo de rotación se refiere al ángulo al que gira un tornillo o perno cuando la herramienta desarrolla del 50% al 100% del par de apriete deseado.

• La utilización de un cartucho condicionado por bajas temperaturas podrá dar algunas veces aviso sobre la del cartucho de batería mediante la lámpara de aviso y pitido que hará que la herramienta se pare automáticamente. En este caso, el rango de la capacidad de apriete podrá ser inferior a los mostrados en Fig. 10 y 11 aunque se utilice un cartucho de batería completamente cargado. MANTENIMIENTO PRECAUCIÓN:

• Asegúrese siempre de que la herramienta está apagada y de que el cartucho de baterías está quitado antes de intentar hacer una inspección o mantenimiento.

• No utilice nunca gasolina, bencina, disolvente, alcohol o similares. Podría producir descolocación, deformación o grietas. Para mantener la SEGURIDAD y la FIABILIDAD del producto, las reparaciones y cualquier otro mantenimiento o ajuste deberán ser realizados por los centros de servicio autorizado de Makita, siempre con piezas de repuesto de Makita. ACCESORIOS OPCIONALES PRECAUCIÓN:

• Estos accesorios o acoplamientos están recomendados para utilizar con su herramienta Makita especificada en este manual. El empleo de cualesquiera otros accesorios o acoplamientos conllevará un riesgo de sufrir heridas personales. Utilice los accesorios o acoplamientos solamente para su fin establecido. Si necesita cualquier ayuda para más detalles en relación con estos accesorios, pregunte a su centro de servicio Makita local.

• Batería y cargador genuinos de Makita

• Adaptador de refresco automático

• Protector (amarillo, azul, rojo, transparente)

• Accesorio anti-retrocesos bruscos NOTA:

• Algunos elementos de la lista podrán estar incluidos en el paquete de la herramienta como accesorios estándar. Pueden variar de un país a otro. Para le modelo DFL300F ENG905-1 Ruido El nivel de ruido A-ponderado típico determinado de acuerdo con la norma EN62841-2-2: Nivel de presión sonora (L

): 72 dB (A) Error (K): 3 dB (A) El nivel de ruido en condiciones de trabajo puede que sobrepase los 80 dB (A).38 ENG907-1 NOTA:

• El valor (o los valores) de emisión de ruido declarado ha sido medido de acuerdo con un método de prueba estándar y se puede utilizar para comparar una herramienta con otra.

• El valor (o valores) de emisión de ruido declarado también se puede utilizar en una valoración preliminar de exposición. ADVERTENCIA:

• Póngase protectores para oídos.

• La emisión de ruido durante la utilización real de la herramienta eléctrica puede variar del valor (o los valores) de emisión declarado dependiendo de las formas en las que la herramienta sea utilizada, especialmente qué tipo de pieza de trabajo se procesa.

• Asegúrese de identificar medidas de seguridad para proteger al operario que estén basadas en una estimación de la exposición en las condiciones reales de utilización (teniendo en cuenta todas las partes del ciclo operativo como las veces cuando la herramienta está apagada y cuando está funcionando en vacío además del tiempo de gatillo). ENG900-1 Vibración El valor total de la vibración (suma de vectores triaxiales) determinado de acuerdo con la norma EN62841-2-2: Modo tarea: atornillado sin impacto Emisión de vibración (a

• El valor (o los valores) total de emisión de vibración declarado ha sido medido de acuerdo con un método de prueba estándar y se puede utilizar para comparar una herramienta con otra.

• El valor (o los valores) total de emisión de vibración declarado también se puede utilizar en una valoración preliminar de exposición. ADVERTENCIA:

• La emisión de vibración durante la utilización real de la herramienta eléctrica puede variar del valor (o los valores) de emisión declarado dependiendo de las formas en las que la herramienta sea utilizada, especialmente qué tipo de pieza de trabajo se procesa.

• Asegúrese de identificar medidas de seguridad para proteger al operario que estén basadas en una estimación de la exposición en las condiciones reales de utilización (teniendo en cuenta todas las partes del ciclo operativo como las veces cuando la herramienta está apagada y cuando está funcionando en vacío además del tiempo de gatillo). Para le modelo DFL400F ENG905-1 Ruido El nivel de ruido A-ponderado típico determinado de acuerdo con la norma EN62841-2-2: Nivel de presión sonora (L

): 73 dB (A) Error (K): 3 dB (A) El nivel de ruido en condiciones de trabajo puede que sobrepase los 80 dB (A). ENG907-1 NOTA:

• El valor (o los valores) de emisión de ruido declarado ha sido medido de acuerdo con un método de prueba estándar y se puede utilizar para comparar una herramienta con otra.

• El valor (o valores) de emisión de ruido declarado también se puede utilizar en una valoración preliminar de exposición. ADVERTENCIA:

• Póngase protectores para oídos.

• La emisión de ruido durante la utilización real de la herramienta eléctrica puede variar del valor (o los valores) de emisión declarado dependiendo de las formas en las que la herramienta sea utilizada, especialmente qué tipo de pieza de trabajo se procesa.

• Asegúrese de identificar medidas de seguridad para proteger al operario que estén basadas en una estimación de la exposición en las condiciones reales de utilización (teniendo en cuenta todas las partes del ciclo operativo como las veces cuando la herramienta está apagada y cuando está funcionando en vacío además del tiempo de gatillo). ENG900-1 Vibración El valor total de la vibración (suma de vectores triaxiales) determinado de acuerdo con la norma EN62841-2-2: Modo tarea: atornillado sin impacto Emisión de vibración (a

• El valor (o los valores) total de emisión de vibración declarado ha sido medido de acuerdo con un método de prueba estándar y se puede utilizar para comparar una herramienta con otra.

• El valor (o los valores) total de emisión de vibración declarado también se puede utilizar en una valoración preliminar de exposición. ADVERTENCIA:

• La emisión de vibración durante la utilización real de la herramienta eléctrica puede variar del valor (o los valores) de emisión declarado dependiendo de las formas en las que la herramienta sea utilizada, especialmente qué tipo de pieza de trabajo se procesa.

• Asegúrese de identificar medidas de seguridad para proteger al operario que estén basadas en una estimación de la exposición en las condiciones reales de utilización (teniendo en cuenta todas las partes del ciclo operativo como las veces cuando la herramienta está apagada y cuando está funcionando en vacío además del tiempo de gatillo).

DECLARACIÓN CE DE CONFORMIDAD
