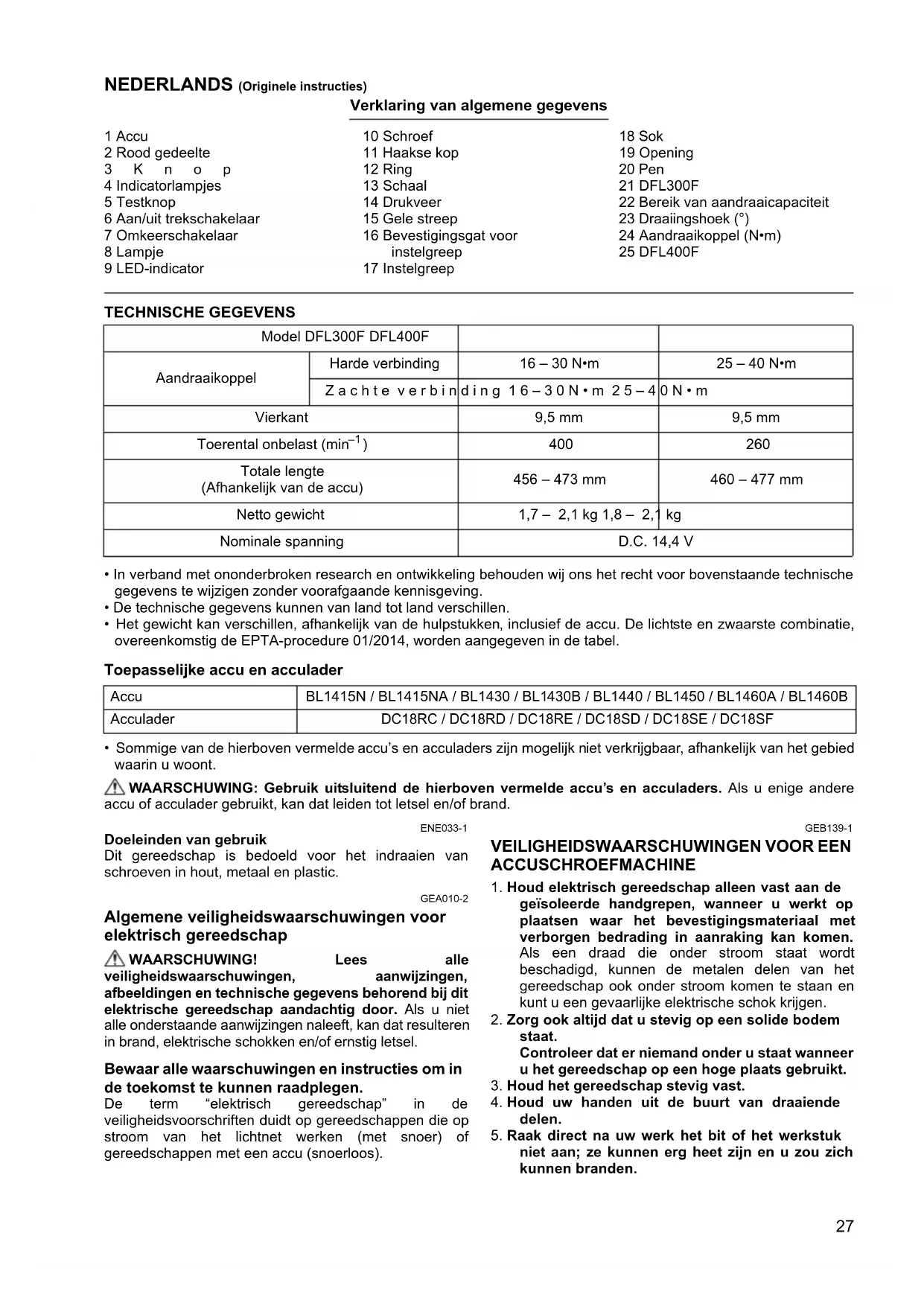

GEBRUIKSAANWIJZING DFL300F MAKITA

Accu haakse schroevendraaier Gebruiksaanwijzing

• In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.

• De technische gegevens kunnen van land tot land verschillen.

• Het gewicht kan verschillen, afhankelijk van de hulpstukken, inclusief de accu. De lichtste en zwaarste combinatie, overeenkomstig de EPTA-procedure 01/2014, worden aangegeven in de tabel. Toepasselijke accu en acculader

• Sommige van de hierboven vermelde accu’s en acculaders zijn mogelijk niet verkrijgbaar, afhankelijk van het gebied waarin u woont. WAARSCHUWING: Gebruik uitsluitend de hierboven vermelde accu’s en acculaders. Als u enige andere accu of acculader gebruikt, kan dat leiden tot letsel en/of brand. ENE033-1 Doeleinden van gebruik Dit gereedschap is bedoeld voor het indraaien van schroeven in hout, metaal en plastic. GEA010-2 Algemene veiligheidswaarschuwingen voor elektrisch gereedschap WAARSCHUWING! Lees alle veiligheidswaarschuwingen, aanwijzingen, afbeeldingen en technische gegevens behorend bij dit elektrische gereedschap aandachtig door. Als u niet alle onderstaande aanwijzingen naleeft, kan dat resulteren in brand, elektrische schokken en/of ernstig letsel. Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen. De term “elektrisch gereedschap” in de veiligheidsvoorschriften duidt op gereedschappen die op stroom van het lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos). GEB139-1

1. Houd elektrisch gereedschap alleen vast aan de

geïsoleerde handgrepen, wanneer u werkt op plaatsen waar het bevestigingsmateriaal met verborgen bedrading in aanraking kan komen. Als een draad die onder stroom staat wordt beschadigd, kunnen de metalen delen van het gereedschap ook onder stroom komen te staan en kunt u een gevaarlijke elektrische schok krijgen.

2. Zorg ook altijd dat u stevig op een solide bodem

staat. Controleer dat er niemand onder u staat wanneer u het gereedschap op een hoge plaats gebruikt.

3. Houd het gereedschap stevig vast.

4. Houd uw handen uit de buurt van draaiende

5. Raak direct na uw werk het bit of het werkstuk

niet aan; ze kunnen erg heet zijn en u zou zich kunnen branden. Model DFL300F DFL400F Aandraaikoppel Harde verbinding 16 – 30 N•m 25 – 40 N•m Zachte verbinding 16–30N•m 25–40N•m Vierkant 9,5 mm 9,5 mm Toerental onbelast (min

6. Zet het werkstuk altijd vast in een bankschroef

of soortgelijke klemvoorziening. BEWAAR DEZE VOORSCHRIFTEN. WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen. ENC007-12 BELANGRIJKE VEILIGHEIDSINSTRUCTIES

1. Lees alle voorschriften en waarschuwingen op

(1) de acculader, (2) de accu, en (3) het product waarvoor de accu wordt gebruikt, alvorens de accu in gebruik te nemen.

2. Neem de accu niet uit elkaar.

Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden, moet u het gebruik ervan onmiddellijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zelfs een ontploffing veroorzaken.

4. Als elektrolyt in uw ogen is terechtgekomen,

spoelt u uw ogen met schoon water en roept u onmiddellijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.

5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend materiaal. (2) Bewaar de accu niet in een bak waarin andere metalen voorwerpen zoals spijkers, munten e.d. worden bewaard. (3) Stel de accu niet bloot aan water of regen. Kortsluiting van de accu kan oorzaak zijn van een grote stroomafgifte, oververhitting, brandwonden, en zelfs defecten.

6. Bewaar het gereedschap en de accu niet op

plaatsen waar de temperatuur kan oplopen tot 50°C of hoger.

7. Werp de accu nooit in het vuur, ook niet wanneer

hij zwaar beschadigd of volledig versleten is. De accu kan ontploffen in het vuur.

8. Wees voorzichtig dat u de accu niet laat vallen

en hem niet blootstelt aan schokken of stoten.

9. Gebruik nooit een beschadigde accu.

De bijgeleverde lithium-ionbatterijen zijn onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke stoffen. Voor commercieel transport en dergelijke door derden en transporteurs moeten speciale vereisten ten aanzien van verpakking en etikettering worden nageleefd. Als voorbereiding van het artikel dat wordt getransporteerd is het noodzakelijk een expert op het gebied van gevaarlijke stoffen te raadplegen. Houd u tevens aan mogelijk strengere nationale regelgeving. Blootliggende contactpunten moeten worden afgedekt met tape en de accu moet zodanig worden verpakt dat deze niet kan bewegen in de verpakking.

11. Volg bij het weggooien van de accu de

plaatselijke voorschriften.

12. Gebruik de accu’s uitsluitend met de

gereedschappen die door Makita zijn aanbevolen. Als de accu’s worden aangebracht in niet-compatibele gereedschappen, kan dat leiden tot brand, buitensporige warmteontwikkeling, een explosie of lekkage van elektrolyt. BEWAAR DEZE VOORSCHRIFTEN. LET OP: Gebruik uitsluitend originele Makita accu’s. Het gebruik van niet-originele accu’s, of accu’s die zijn gewijzigd, kan ertoe leiden dat de accu ontploft en brand, persoonlijk letsel en schade veroorzaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita. Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is.

Stop het gebruik van het gereedschap en laad de accu op telkens wanneer u vaststelt dat het vermogen van het gereedschap is afgenomen.

2. Laad een volledig opgeladen accu nooit opnieuw

op. Te lang opladen verkort de levensduur van de accu.

3. Laad de accu op bij een omgevingstemperatuur

tussen 10°C en 40°C. Laat een warme accu afkoelen alvorens hem op te laden.

4. Laad de accu op als u deze gedurende een lange

tijd (meer dan zes maanden) niet gaat gebruiken.

• Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren. Aanbrengen en verwijderen van de accu (Fig. 1) LET OP:

• Schakel altijd het gereedschap uit voordat u de accu aanbrengt of verwijdert.

• Houd het gereedschap en de accu stevig vast wanneer u de accu aanbrengt of verwijdert. Als u het gereedschap en de accu niet stevig vasthoudt, zou er iets uit uw handen kunnen glippen, met gevaar voor schade aan het gereedschap of de accu en eventuele verwonding. Om de accu te verwijderen, schuift u deze uit het gereedschap los terwijl u de knop voorop de accu ingedrukt houdt. Voor het aanbrengen van de accu plaatst u de tong van de accu in de groef van de behuizing en schuift u de accu op zijn plaats. Schuif de accu er altijd volledig in totdat die op zijn plaats vast klikt. Wanneer de rode indicator op de bovenkant van de knop nog zichtbaar is, zit de accu niet volledig erin. LET OP:

• Schuif de accu volledig erin totdat de rode indicator niet meer zichtbaar is. Als u dit nalaat, zou de accu uit het gereedschap kunnen vallen en uzelf of anderen kunnen verwonden.

• Druk de accu er niet met kracht in. Als de accu er niet soepel in gaat, houdt u die waarschijnlijk in de verkeerde stand.29 De resterende acculading controleren (BL1460A) (Fig. 2) OPMERKING:

• Afhankelijk van de gebruiksomstandigheden en de omgevingstemperatuur, is het mogelijk dat de aangegeven acculading verschilt van de werkelijke acculading. Tijdens opladen Wanneer het opladen begint, gaat het eerste (meest linkse) indicatorlampje knipperen. Naar mate het opladen vordert, gaat het ene na het andere lampje branden om de huidige acculading aan te geven. OPMERKING:

• Als het indicatorlampje niet gaat branden of knipperen tijdens het opladen, kan de accu defect zijn. Vraag in dat geval uw plaatselijke servicecentrum om hulp. Tijdens gebruik Wanneer het gereedschap is ingeschakeld, branden de lampjes om de resterende acculading aan te geven. Wanneer het gereedschap is uitgeschakeld, gaan de lampjes na ongeveer 5 seconden uit. Wanneer u met uitgeschakeld gereedschap op de controleknop drukt, gaan de indicatorlampjes gedurende ongeveer 5 seconden branden om de acculading aan te geven. Als het oranje lampje knippert, stopt het gereedschap vanwege de geringe resterende acculading (automatische stopfunctie). Wanneer dat gebeurt, laadt u de accu op of gebruikt u een opgeladen accu. Wanneer het gereedschap wordt gebruikt met een accu die lange tijd niet is gebruikt en wordt ingeschakeld, branden mogelijk geen lampjes. Wanneer dat gebeurt, stopt het gereedschap vanwege de geringe resterende acculading. Laad de accu goed op. Werking van de trekschakelaar (Fig. 3) LET OP:

• Alvorens de accu in het gereedschap te plaatsen, moet u altijd controleren of de trekschakelaar juist werkt en bij het loslaten naar de “OFF” positie terugkeert. Om het gereedschap te starten drukt u gewoon de trekschakelaar in. Laat de trekschakelaar los om het gereedschap te stoppen. Werking van de omkeerschakelaar (Fig. 4) LET OP:

• Controleer altijd de draairichting alvorens het gereedschap te gebruiken.

• Verander de stand van de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is gekomen. Indien u de draairichting verandert terwijl de schroefbit nog draait, kan het gereedschap beschadigd raken.

• Zet de omkeerschakelaar altijd in de neutrale stand wanneer het gereedschap niet wordt gebruikt. Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeerschakelaar in vanaf zijde A voor rechtse draairichting, en vanaf zijde B voor linkse draairichting. Wanneer de omkeerschakelaar in de neutrale stand staat, kan de trekschakelaar niet worden ingedrukt. Aanzetten van de lamp (Fig. 5) LET OP:

• Kijk niet direct in het licht van de lamp. Druk de trekschakelaar in om de lamp aan te zetten. De lamp blijft branden zolang als u de trekschakelaar ingedrukt houdt. De lamp gaat automatisch uit 10 seconden na het loslaten van de trekschakelaar. OPMERKING:

• Gebruik een droge doek om vuil op de lamplens eraf te vegen. Pas op dat u geen krassen maakt op de lamplens, omdat de verlichtingssterkte daardoor kan verminderen. LED-indicator/Pieptoon De LED-indicator/Pieptoon van het gereedschap geven de volgende functies aan. Functie Status Status van LED-indicator/pieptoon Te nemen maatregel LED-indicator Pieptoon Automatisch stoppen met aandraaien Deze functie treedt in werking wanneer het vooraf ingestelde aandraaikoppel is bereikt en de schroef volledig is aangedraaid. Hierdoor wordt voorkomen dat de schroef te vast wordt aangedraaid. Brandt groen gedurende ongeveer 1 seconde.

Vertraagd opnieuw starten Gedurende ongeveer 1 seconde na het automatisch stoppen met aandraaien, zal het gereedschap niet starten ook al wordt de trekschakelaar ingedrukt. Waarschuwing voor onvoldoende aandraaien Als u de trekschakelaar loslaat voordat het vooraf ingestelde aandraaikoppel is bereikt, zal de schroef niet goed aangedraaid zijn. Brandt rood. Een lange pieptoon Draai de schroef opnieuw aan. Waarschuwing voor accucapaciteit Toont de geschikte tijd voor het vervangen van de accu wanneer de accuspanning zwak geworden is. Knippert langzaam in rood. Een reeks lange pieptonen Vervang de accu door een volledig opgeladen accu.30

Instellen van het aandraaikoppel Wanneer u kolomschroeven, houtschroeven, zeskante bouten e.d. met een gespecificeerd aandraaikoppel wilt aandraaien, moet u het aandraaikoppel als volgt instellen.

1. Haal de accu uit het gereedschap.

2. Draai de bevestigingsschroef van de ring los en

verwijder de schroef. (Fig. 6)

3. Draai met de hand de ring op de voorkant van het

gereedschap zodat het gat onder de ring zichtbaar wordt. (Fig. 7)

4. Installeer de accu en druk de trekschakelaar in. Laat

de trekschakelaar los zodat de instelring draait en zichtbaar wordt in het gat. Haal daarna de accu eruit.

5. Gebruik de los verkrijgbare instelgreep om het

aandraaikoppel in te stellen. Steek de pen van de instelgreep in het gat op de voorkant van het gereedschap. Draai daarna de instelgreep naar rechts om een groter aandraaikoppel in te stellen, of naar links om een kleiner aandraaikoppel in te stellen. (Fig. 8)

6. Doe de rand van de afstelring overeenkomen met

het gewenste cijfer op de aandraaikoppelschaal.

7. Installeer de accu en gebruik een aandraaikoppel-

testapparaat om te controleren of het aandraaikoppel is ingesteld.

8. Draai de ring op de voorzijde van het gereedschap

en draai vervolgens de schroef aan om de ring vast te zetten. OPMERKING:

• De cijfers op de aandraaikoppelschaal dienen als een leidraad voor het instellen van het gewenste aandraaikoppel. INEENZETTEN LET OP:

• Controleer altijd of het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens enig werk aan het gereedschap uit te voeren. Selecteren van de juiste sok Bij sommige modellen zijn er verschillende soorten sokken beschikbaar voor diverse toepassingen. Selecteer en monteer de sok die geschikt is voor uw toepassing. Installeren of verwijderen van de sok (Fig. 9) Om de sok te installeren, duwt u met de ene hand de sok op de vierkante aandrijfkop van het gereedschap terwijl u met de andere hand de pen op de vierkante aandrijfkop indrukt, totdat de sok op zijn plaats vergrendelt. Om de sok te verwijderen, trekt u deze gewoon eraf terwijl u de pen op de vierkante aandrijfkop ingedrukt houdt. BEDIENING Houd het gereedschap stevig vast en plaats de sok over de bout of moer. Schakel vervolgens het gereedschap in. Wanneer de koppeling ingrijpt, zal de motor automatisch stoppen. Laat daarna de trekschakelaar los. Controleren van de resterende accuspanning en automatisch stoppen Deze functie treedt in werking wanneer de accu bijna leeg is. Het gereedschap stopt dan onmiddellijk. Brandt rood. Een lange pieptoon Vervang de accu door een volledig opgeladen accu. Controleert de werking van de LED-indicator, de lamp en de pieptoon. Wanneer een accu in het gereedschap is geplaatst, controleert deze functie de juiste werking van de LED-indicator, de lamp en de pieptoon. Brandt eerst groen en vervolgens rood. (Daarna gaat de lamp aan.) Een reeks zeer korte pieptonen

Neutraliseren van het regelmechanisme Wanneer een abnormale verlaging van de accuspanning om een of andere reden optreedt, treedt deze functie in werking en zal het gereedschap stoppen. Knippert beurtelings in rood en groen. Een reeks korte pieptonen Vervang de accu door een volledig opgeladen accu. Oververhitting Deze functie werkt wanneer de temperatuur van het regelmechanisme of van de motor te hoog wordt en de motor stopt. Knippert snel in rood. Een reeks korte pieptonen Haal de accu onmiddellijk eruit en laat het gereedschap afkoelen. Foutieve werking van de trekschakelaar Deze functie voorkomt dat het gereedschap onmiddellijk start wanneer u een accu erin plaatst terwijl de trekschakelaar wordt ingedrukt. Knippert beurtelings in rood en groen. Een reeks korte pieptonen Laat de trekschakelaar los. Functie Status Status van LED-indicator/pieptoon Te nemen maatregel LED-indicator Pieptoon31 OPMERKING:

• Houd het gereedschap met zijn vierkante aandrijving recht op de bout of moer geplaatst, omdat de bout of moer anders beschadigd kan raken. Toelaatbare aandraaicapaciteiten (Fig. 10 en 11) Gebruik het gereedschap binnen de toelaatbare aandraaicapaciteiten. Als u de capaciteitsgrenzen overschrijdt, zal de koppeling niet werken en zal het aandraaikoppel te laag zijn. OPMERKING:

• De draaiingshoek is de hoek waarbij een schroef/bout draait wanneer het gereedschap tussen 50% en 100% van het gewenste koppel bereikt.

• Bij gebruik van een accu op lage temperatuur, kunnen het waarschuwingslampje en de zoemer soms een waarschuwing voor te laag accuvermogen geven zodat het gereedschap onmiddellijk zal stoppen. In dit geval kan het aandraaicapaciteitsbereik lager zijn dan het opgegeven bereik in Fig. 10 en 11, ook wanneer een opgeladen accu wordt gebruikt. ONDERHOUD LET OP:

• Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens te beginnen met onderhoud of inspectie.

• Gebruik nooit benzine, wasbenzine, thinner, alcohol en dergelijke. Hierdoor het verkleuring, vervormingen en barsten worden veroorzaakt. Om de VEILIGHEID en BETROUWBAARHEID van het product te handhaven, dienen alle reparaties en alle andere onderhoudswerkzaamheden of afstellingen te worden uitgevoerd door een erkend Makita Servicecentrum, en dat uitsluitend met gebruik van Makita vervangingsonderdelen. OPTIONELE ACCESSOIRES LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat er gevaar voor persoonlijke verwonding. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemd doel. Wenst u meer bijzonderheden over deze accessoires, neem dan contact op met het plaatselijke Makita servicecentrum.

• Terugslagvrij-hulpstuk OPMERKING:

• Sommige onderdelen in deze lijst kunnen bij het gereedschap zijn meeverpakt als standaard- accessoires. Deze kunnen van land tot land verschillen. Voor de model DFL300F ENG905-1 Geluidsniveau De typisch, A-gewogen geluidsniveaus vastgesteld volgens EN62841-2-2: Geluidsdrukniveau (L

): 72 dB (A) Onnauwkeurigheid (K): 3 dB (A) Tijdens het werken kan het geluidsniveau 80 dB (A) overschrijden. ENG907-1 OPMERKING:

• De opgegeven geluidsemissiewaarde(n) is/zijn geme- ten volgens een standaardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen.

• De opgegeven geluidsemissiewaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling. WAARSCHUWING:

• Draag gehoorbescherming.

• De geluidsemissie tijdens het gebruik van het elek- trisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt.

• Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijds- duur gedurende welke het gereedschap is uitge- schakeld en stationair draait, naast de ingeschakelde tijdsduur). ENG900-1 Trilling De totaalwaarde van de trillingen (triaxiale vectorsom) vastgesteld volgens EN62841-2-2: Toepassing: schroeven zonder slag Trillingsemissie (a

• De totale trillingswaarde(n) is/zijn gemeten volgens een standaardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijken met andere gereed- schappen.

• De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling. WAARSCHUWING:

• De trillingsemissie tijdens het gebruik van het elek- trisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt.

• Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijds- duur gedurende welke het gereedschap is uitge- schakeld en stationair draait, naast de ingeschakelde tijdsduur).32 Voor de model DFL400F ENG905-1 Geluidsniveau De typisch, A-gewogen geluidsniveaus vastgesteld volgens EN62841-2-2: Geluidsdrukniveau (L

): 73 dB (A) Onnauwkeurigheid (K): 3 dB (A) Tijdens het werken kan het geluidsniveau 80 dB (A) overschrijden. ENG907-1 OPMERKING:

• De opgegeven geluidsemissiewaarde(n) is/zijn geme- ten volgens een standaardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen.

• De opgegeven geluidsemissiewaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling. WAARSCHUWING:

• Draag gehoorbescherming.

• De geluidsemissie tijdens het gebruik van het elek- trisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt.

• Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijds- duur gedurende welke het gereedschap is uitge- schakeld en stationair draait, naast de ingeschakelde tijdsduur). ENG900-1 Trilling De totaalwaarde van de trillingen (triaxiale vectorsom) vastgesteld volgens EN62841-2-2: Toepassing: schroeven zonder slag Trillingsemissie (a

• De totale trillingswaarde(n) is/zijn gemeten volgens een standaardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijken met andere gereed- schappen.

• De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling. WAARSCHUWING:

• De trillingsemissie tijdens het gebruik van het elek- trisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt.

• Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijds- duur gedurende welke het gereedschap is uitge- schakeld en stationair draait, naast de ingeschakelde tijdsduur).
