BRUGSANVISNING DFL300F MAKITA

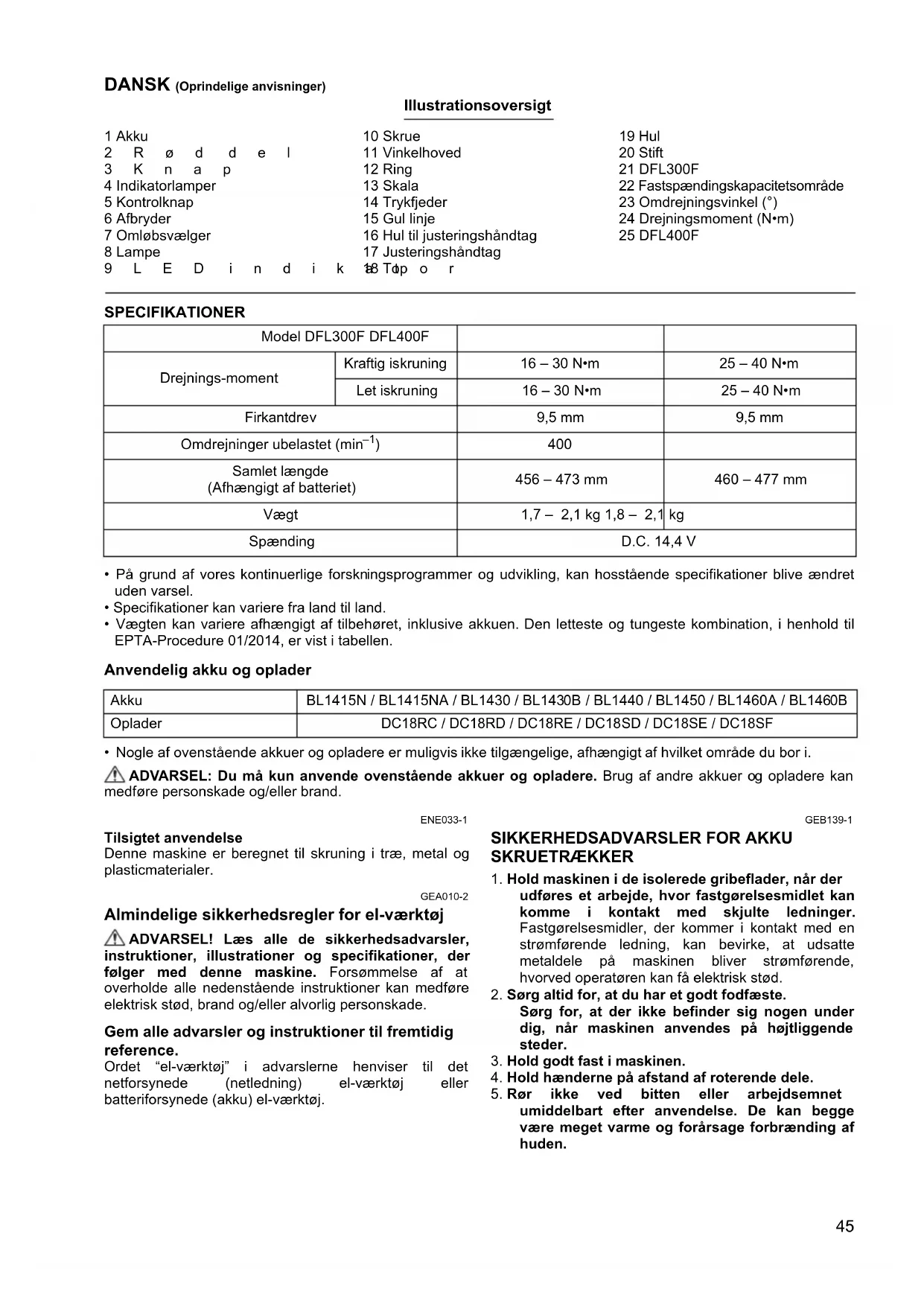

Akku-vinkelskruetrækker Brugsanvisning

• På grund af vores kontinuerlige forskningsprogrammer og udvikling, kan hosstående specifikationer blive ændret uden varsel.

• Specifikationer kan variere fra land til land.

• Vægten kan variere afhængigt af tilbehøret, inklusive akkuen. Den letteste og tungeste kombination, i henhold til EPTA-Procedure 01/2014, er vist i tabellen. Anvendelig akku og oplader

• Nogle af ovenstående akkuer og opladere er muligvis ikke tilgængelige, afhængigt af hvilket område du bor i. ADVARSEL: Du må kun anvende ovenstående akkuer og opladere. Brug af andre akkuer og opladere kan medføre personskade og/eller brand. ENE033-1 Tilsigtet anvendelse Denne maskine er beregnet til skruning i træ, metal og plasticmaterialer. GEA010-2 Almindelige sikkerhedsregler for el-værktøj ADVARSEL! Læs alle de sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med denne maskine. Forsømmelse af at overholde alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktioner til fremtidig reference. Ordet “el-værktøj” i advarslerne henviser til det netforsynede (netledning) el-værktøj eller batteriforsynede (akku) el-værktøj. GEB139-1

1. Hold maskinen i de isolerede gribeflader, når der

udføres et arbejde, hvor fastgørelsesmidlet kan komme i kontakt med skjulte ledninger. Fastgørelsesmidler, der kommer i kontakt med en strømførende ledning, kan bevirke, at udsatte metaldele på maskinen bliver strømførende, hvorved operatøren kan få elektrisk stød.

2. Sørg altid for, at du har et godt fodfæste.

Sørg for, at der ikke befinder sig nogen under dig, når maskinen anvendes på højtliggende steder.

3. Hold godt fast i maskinen.

4. Hold hænderne på afstand af roterende dele.

5. Rør ikke ved bitten eller arbejdsemnet

umiddelbart efter anvendelse. De kan begge være meget varme og forårsage forbrænding af huden. Model DFL300F DFL400F Drejnings-moment Kraftig iskruning 16 – 30 N•m 25 – 40 N•m Let iskruning 16 – 30 N•m 25 – 40 N•m Firkantdrev 9,5 mm 9,5 mm Omdrejninger ubelastet (min

6. Fastgør altid arbejdsemnet i en skruestik eller

lignende udstyr til fastgørelse. GEM DENNE BRUGSANVISNING. ADVARSEL: LAD IKKE bekvemmelighed eller kendskab til produktet (opnået gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for produktet nøje overholdes. MISBRUG eller forsømmelse af at følge de i denne brugsvejledning givne sikkerhedsforskrifter kan føre til, at De kommer alvorligt til skade. ENC007-12

1. Læs alle instruktioner og advarselsmærkater på

(1) akku-opladeren, (2) akkuen og (3) produktet, som anvender akku.

2. Lad være med at skille akkuen ad.

3. Hold straks op med anvendelsen, hvis

brugstiden er blevet stærkt afkortet. Fortsat anvendelse kan resultere i risiko for overophedning, forbrændinger og endog eksplosion.

4. Hvis De har fået elektrolytvæske i øjnene, skal

De straks skylle den ud med rent vand og derefter øjeblikkeligt søge lægehjælp. I modsat fald kan De miste synet.

5. Vær påpasselig med ikke at komme til at

kortslutte akkuen: (1) Rør ikke ved terminalerne med noget ledende materiale. (2) Undgå at opbevare akkuen i en beholder sammen med andre genstande af metal, for eksempel søm, mønter og lignende. (3) Udsæt ikke akkuen for vand eller regn. Kortslutning af akkuen kan forårsage en kraftig øgning af strømmen, overophedning, mulige forbrændinger og endog værktøjstop.

6. Opbevar ikke værktøjet og akkuen på et sted,

hvor temperaturen kan nå eller overstige 50°C.

7. Lad være med at brænde akkuen, selv ikke i

tilfælde, hvor den har lidt alvorlig skade eller er fuldstændig udtjent. Akkuen kan eksplodere, hvis man forsøger at brænde den.

8. Lad være med at brænde akkuen eller udsætte

9. Anvend ikke en beskadiget akku.

10. De indbyggede litium-ion-batterier er underlagt

lovkrav vedrørende farligt gods. Ved kommerciel transport, f.eks. af tredjeparts transportselskaber, skal særlige krav til forpakning og mærkning overholdes. Ved forberedelse af udstyret til forsendelse skal du kontakte en ekspert i farligt gods. Overhold også eventuel mere detaljeret national lovgivning. Tape eller tildæk åbne kontakter, og pak batteriet på en måde, så det ikke kan flytte sig rundt i pakningen.

11. Følg de lokale love vedrørende bortskaffelsen af

Makita specificerer. Hvis batterierne installeres i ikke-kompatible produkter, kan det medføre brand, kraftig varme, eksplosion eller udsivning af elektrolyt. GEM DENNE BRUGSANVISNING. FORSIGTIG: Brug kun originale batterier fra Makita. Brug af uoriginale Makita-batterier, eller batterier som er blevet ændret, kan muligvis medføre brud på batteriet, hvilket kan forårsage brand, personskade eller beskadigelse. Det ugyldiggør også Makita-garantien for Makita-maskinen og opladeren. Tips til opnåelse af maksimal akku-levetid

1. Oplad akkuen, inden den er helt afladet. Stop

altid værktøjet, og oplad akkuen, hvis De bemærker, at værktøjeffekten er aftagende.

2. Genoplad aldrig en fuldt opladet akku.

Overopladning vil afkorte akkuens levetid.

3. Oplad akkuen ved stuetemperatur ved 10°C –

40°C. Lad altid en varm akku få tid til at køle af, inden den oplades.

4. Oplad akkuen, hvis De ikke skal bruge den i

længere tid (mere end seks måneder). FUNKTIONSBESKRIVELSE FORSIGTIG:

• Sørg altid for at maskinen er slukket, og at akkuen er taget ud, før der udføres justering eller kontrol af funktioner på maskinen. Installation og fjernelse af akkuen (Fig. 1) FORSIGTIG:

• Sluk altid for værktøjet, inden De installerer eller fjerner akkuen.

• Hold godt fast i værktøjet og akkuen, når akkuen installeres eller fjernes. Forsømmelse af at holde maskinen og akkuen fast kan bevirke, at de glider af hænde med beskadigelse af maskinen og akkuen og tilskadekomst til følge. For at fjerne akkuen skal man skyde den fra værktøjet, idet man skyder knappen på forsiden af akkuen i stilling. For at installere akkuen skal man sætte tungen på akkuen ud for rillen i huset og skyde den på plads. Sæt den hele vejen ind, så den låses på plads med et lille klik. Hvis den røde indikator på oversiden af knappen er synlig, betyder det, at den ikke er helt låst. FORSIGTIG:

• Sæt altid akkuen helt ind, så den røde indikator ikke kan ses. Hvis den ikke er sat helt ind, kan den ved et uheld falde ud af værktøjet, hvorved omkringstående eller De selv kan komme til skade.

• Sæt ikke akkuen i med magt. Hvis akkuen ikke glider nemt på plads, betyder det, at den ikke sættes korrekt i. Kontrol af den resterende batterikapacitet (BL1460A) (Fig. 2) BEMÆRK:

• Afhængigt af brugsforholdene og den omgivende temperatur kan indikationen afvige en smule fra den faktiske ladning. Under opladning Når opladningen starter, begynder den første indikatorlampe (længst mod venstre) at blinke. Efterhånden som opladningen fortsætter, lyser de andre lamper derefter én efter én for at angive batterikapaciteten.47 BEMÆRK:

• Hvis indikatorlampen ikke tændes eller blinker under opladningen, er batteriet muligvis defekt. Kontakt i så fald det lokale servicecenter. Under brug Når der tændes for maskinen, lyser lamperne for at vise den resterende batterikapacitet. Når der slukkes for maskinen, går lyset ud efter cirka 5 sekunder. Hvis du trykker på kontrolknappen, mens der er slukket for maskinen, lyser indikatorlamperne i cirka 5 sekunder for at vise batterikapaciteten. Hvis den orange lampe blinker, stopper maskinen på grund af lav resterende batterikapacitet (automatisk stopmekanisme). Oplad akkuen, eller brug en opladet akku på dette tidspunkt. Hvis maskinen anvendes med et batteri, der ikke har været brugt i længere tid, og der tændes for den, lyser ingen af lamperne muligvis. Maskinen stopper på grund af lav resterende batterikapacitet på dette tidspunkt. Oplad batteriet korrekt. Afbryderbetjening (Fig. 3) FORSIGTIG:

• Inden akkuen sættes i maskinen, bør De altid kontrollere, at afbryderknappen fungerer korrekt og returnerer til “OFF” positionen, når den slippes. For at starte maskinen trykkes der blot på afbryderen. Slip afbryderen for at stoppe. Omløbsvælger (Fig. 4) FORSIGTIG:

• Kontroller altid omløbsretningen, inden arbejdet påbegyndes.

• Flyt kun omløbsvælgeren, når maskinen er helt standset. Hvis omløbsretningen ændres, inden maskinen er helt stoppet, kan det beskadige maskinen.

• Sæt altid omløbsvælgeren i neutral stilling, når maskinen ikke anvendes. Denne maskinen har en omløbsvælger til at skifte omløbsretning. Skub omløbsvælgeren ind fra A-siden for omdrejning med uret, og fra B-siden for omdrejning mod uret. Når omløbsvælgeren er i neutral stilling, kan afbryderknappen ikke trykkes ind. Tænd af lamperne (Fig. 5) FORSIGTIG:

• Kig aldrig direkte på lyskilden. Lad ikke lyset falde i Deres øjne. Tryk afbryderknappen ind for at tænde lampen. Lampen bliver ved med at lyse, så længe afbryderknappen holdes inde. Lyser slukker automatisk efter 10 sekunder, når afbryderknappen slippes. BEMÆRK:

• Anvend en tør klud til at tørre snavs af lampens linse. Undgå at ridse lampens linse, da det kan nedsætte lysstyrken. LED-indikator/bipper LED-indikatoren/bipperen på maskinen viser følgende funktioner. Funktion Status Status på LED indikator/Bipper Handling der skal udføres LED indikator Bipper Automatisk stop af fastspænding Denne funktion aktiveres, når maskinen har nået det forindstillede drejningsmoment, og normal fastspænding er fuldført. Dette hjælper til at undgå overiskruning. Lyser grønt i cirka et sekund.

Forsinket genstart I cirka et sekund efter automatisk stop af fastspænding vil maskinen ikke starte, selv om der trykkes på afbryderknappen. Advarsel mod utilstrækkelig fastspænding Tilstrækkelig fastspænding ikke udført, da afbryderknappen blev slupper, før det forindstillede drejningsmoment blev opnået. Lyser rødt. En lang biplyd Spænd skruen til igen. Advarsel vedrørende akkukapacitet Dette angiver det passende tidspunkt for udskiftning af akkuen, når der ikke længere er meget strøm tilbage på akkuen. Blinker langsomt rødt. En serie af lange biplyde Udskift akkuen med en fuldt opladet. Kontrol af tilbageværende akku-kapacitet, automatisk stop. Denne funktion aktiveres, når strømmen er næsten opbrugt. Stop maskinen øjeblikkeligt. Lyser rødt. En lang biplyd Udskift akkuen med en fuldt opladet. Tjek af funktionsmåde på LED indikator, lampe og bipper. Denne funktion kontrollerer for korrekt virkning af LED indikator, lampe og bipper, når en akku sættes i maskinen. Lyser først grønt, derefter rødt. (Derefter tændes lampen.) En serie af meget korte biplyde. __48

Justering af drejningsmoment Når De ønsker at iskrue maskinskruer, træskruer, sekskantbolte, osv. med et forindstillet drejningsmoment, justeres drejningsmomentet som følger.

1. Tag første akkuen ud af maskinen.

2. Løsn og fjern den skrue, der holder ringen. (Fig. 6)

3. Drej ringen forrest på maskinen med hånden, indtil der

ses et hul under ringen. (Fig. 7)

4. Sæt akkuen i, og tryk på afbryderknappen. Slip

afbryderknappen, således at justeringsringen drejer og bliver synlig i hullet. Tag derefter akkuen ud.

5. Anvend et justeringshåndtag (ekstraudstyr) til at

indstille drejningsmomentet. Før stiften på justeringshåndtaget ind i hullet forrest på maskinen. Drej derefter justeringshåndtaget med uret for at indstille et højere drejningsmoment, og mod uret for at indstille et mindre drejningsmoment. (Fig. 8)

6. Juster kanten af justeringsringen med det ønskede tal

på drejningsmomentskalaen.

7. Sæt akkuen i, og benyt en momentnøgle til at

kontrollere, at det korrekte drejningsmoment er blevet indstillet.

• Tallene på skalaen for drejningsmoment er ment som vejledende til hjælp ved indstilling af det ønskede drejningsmoment. SAMLING FORSIGTIG:

• Sørg altid for at maskinen er slukket, og at akkuen er taget ud, før der udføres noget arbejde på maskinen. Valg af korrekt top Til nogle modeller findes der forskellige typer toppe, afhængigt af anvendelsen. Vælg og montér den top, der passer til din anvendelse. Montering og afmontering af top (Fig. 9) Toppen monteres ved at man, mens man med den ene hånd trykker stiften på den firkantede kraftoverføring ind, sætter toppen på den firkantede kraftoverføring på maskinen, indtil toppen låser på plads. Toppen afmonteres ved at man ganske enkelt trækker den af, mens man holder stiften på den firkantede kraftoverføring inde. BETJENING Hold maskinen fast, og sæt toppen over bolten eller møtrikken. Tænd for maskinen. Motoren stopper automatisk, når koblingen slår til. Slip derefter afbryderen. BEMÆRK:

• Hold maskinen, så firkantdrevet vender direkte mod bolten eller møtrikken. I modsat fald kan bolten eller møtrikken blive beskadiget. Grænser for fastspændingskapacitet (Fig. 10 og 11) Overhold grænserne for fastspændingskapacitet ved anvendelse af maskinen. Hvis disse grænser overskrides ved anvendelsen af maskinen, vil skridkoblingen ikke virke. Desuden vil maskinen ikke kunne yde tilstrækkeligt drejningsmoment. BEMÆRK:

• Omdrejningsvinkel henviser til den vinkel (afstand), som en skrue/bolt drejer, når maskinen opnår 100% til 50% af det ønskede drejningsmoment.

• Anvendelse af et battery med en meget lav temperatur kan sommetider udløse en advarsel om lav akkukapacitet gennem aktiveret advarselslampe og biplyd, hvilket får maskinen til at stoppe øjeblikkeligt. I dette tilfælde kan fastspændingskapacitetsområdet blive mindre end angivet ovenfor i Fig. 10 og 11, også selv om der anvendes en opladet akku. Anti-nulstilling af kontrolanordning Denne funktion aktiveres, når et unormalt fald i akkuspænding indtræffer af en eller anden grund. Blinker skiftevis rødt og grønt. En serie af korte biplyde Udskift akkuen med en fuldt opladet. Overophedning Denne funktion aktiveres, hvis temperaturen i kontrolenheden eller motoren når et højt niveau, og maskinen stopper. Blinker hurtigt rødt. En serie af korte biplyde Udtag øjeblikkeligt akkuen og lad den afkøle. Betjeningsfejl med afbryder- knap Denne funktion aktiveres for at forhindre, at maskinen starter i det øjeblik, hvor man sætter akkuen ind i maskinen, samtidig med at man trykker på afbryderknappen. Blinker skiftevis rødt og grønt. En serie af korte biplyde Slip afbryderknappen. Funktion Status Status på LED indikator/Bipper Handling der skal udføres LED indikator Bipper49 VEDLIGEHOLDELSE FORSIGTIG:

• Sørg altid for at maskinen er slukket, og at akkuen er taget ud før der gennemføres noget arbejde på selve maskinen.

• Anvend aldrig benzin, rensebenzin, fortynder, alkohol og lignende. Resultatet kan blive misfarvning, deformering eller revner. For at opretholde produktets SIKKERHED og PÅLIDELIGHED bør reparationer, anden vedligeholdelse eller justeringer altid udføres af et Makita Service Center, idet der altid bør anvendes Makita reservedele. EKSTRAUDSTYR FORSIGTIG:

• Dette udstyr og tilbehør bør anvendes sammen med Deres Makita maskine, sådan som det er beskrevet i denne vejledning. Anvendelse af andet udstyr eller tilbehør kan medføre personskade. Tilbehøret bør kun anvendes til det, det er beregnet til. Hvis De behøver assistance eller yderligere detaljer om dette tilbehør, bedes De kontakte Deres lokale Makita servicecenter.

• Original Makita-akku og oplader

• Tilbehør til modvirkning af tilbageslag BEMÆRK:

• Nogle ting på denne liste kan være inkluderet i værktøjspakken som standardtilbehør. Det kan være forskelligt fra land til land. For model DFL300F ENG905-1 Lyd Det typiske A-vægtede støjniveau bestemt i overensstemmelse med EN62841-2-2: Lydtryksniveau (L

): 72 dB (A) Usikkerhed (K): 3 dB (A) Støjniveauet under arbejde kan overstige 80 dB (A). ENG907-1 BEMÆRK:

• De(n) angivne støjemissionsværdi(er) er målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden.

• De(n) angivne støjemissionsværdi(er) kan også anvendes i en præliminær eksponeringsvurdering. ADVARSEL:

• Støjemissionen under den faktiske anvendelse af maskinen kan være forskellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles.

• Sørg for at identificere de sikkerhedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden). ENG900-1 Vibration Vibrations totalværdi (tre-aksial vektorsum) bestemt i overensstemmelse med EN62841-2-2: Arbejdsindstilling: iskruning uden slag Vibrationsafgivelse (a

eller mindre Usikkerhed (K): 1,5 m/s

• De(n) angivne totalværdi(er) for vibration er målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden.

• De(n) angivne totalværdi(er) for vibration kan også anvendes i en præliminær eksponeringsvurdering. ADVARSEL:

• Vibrationsemissionen under den faktiske anvendelse af maskinen kan være forskellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles.

• Sørg for at identificere de sikkerhedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden). For model DFL400F ENG905-1 Lyd Det typiske A-vægtede støjniveau bestemt i overensstemmelse med EN62841-2-2: Lydtryksniveau (L

): 73 dB (A) Usikkerhed (K): 3 dB (A) Støjniveauet under arbejde kan overstige 80 dB (A). ENG907-1 BEMÆRK:

• De(n) angivne støjemissionsværdi(er) er målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden.

• De(n) angivne støjemissionsværdi(er) kan også anvendes i en præliminær eksponeringsvurdering. ADVARSEL:

• Støjemissionen under den faktiske anvendelse af maskinen kan være forskellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles.50

• Sørg for at identificere de sikkerhedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden). ENG900-1 Vibration Vibrations totalværdi (tre-aksial vektorsum) bestemt i overensstemmelse med EN62841-2-2: Arbejdsindstilling: iskruning uden slag Vibrationsafgivelse (a

eller mindre Usikkerhed (K): 1,5 m/s

• De(n) angivne totalværdi(er) for vibration er målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden.

• De(n) angivne totalværdi(er) for vibration kan også anvendes i en præliminær eksponeringsvurdering. ADVARSEL:

• Vibrationsemissionen under den faktiske anvendelse af maskinen kan være forskellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles.
