Tuotetyyppi	Langaton kulmaruuvain
Merkki	Makita
Malli	DFL400F
Kiristysmomentti (jäykkä liitos)	25-40 N·m
Kiristysmomentti (joustava liitos)	25-40 N·m
Käyttöneliö	9,5 mm
Tyhjäkäyntinopeus	260 min⁻¹
Kokonaispituus	460-477 mm (akusta riippuen)
Nettopaino	1,8-2,1 kg (akusta riippuen)
Nimellisjännite	14,4 V DC
Yhteensopivat akut	BL1415N, BL1415NA, BL1430, BL1430B, BL1440, BL1450, BL1460A, BL1460B
Yhteensopivat laturit	DC18RC, DC18RD, DC18RE, DC18SD, DC18SE, DC18SF
Äänenpainetaso	73 dB(A) (epävarmuus 3 dB)
Tärinätaso (ruuvaus ilman iskua)	≤ 2,5 m/s² (epävarmuus 1,5 m/s²)
Päätoiminnot	Automaattinen pysäytys, suunnanvaihtokytkin, LED-valo, merkkivalo, äänimerkki, momentinsäätö
Turvallisuus	Uudelleenkäynnistyksen esto, ylikuumenemissuoja, matalan jännitteen suoja
Käyttötarkoitus	Ruuvaus puuhun, metalliin ja muoviin
Huolto	Puhdista kuivalla liinalla, älä käytä liuottimia
Valinnaiset lisävarusteet	Säätökahva, aito akku ja laturi, regenerointisovitin, suojukset, takaiskuntorjunta

Usein kysytyt kysymykset - DFL400F MAKITA

Kuinka asennan akun DFL400F-ruuvaimiin?

Asentaaksesi akun, kohdista sen kieleke kotelon sisällä olevaan uraan ja liu'uta se paikalleen, kunnes se lukittuu naksahtaen. Varmista, että painikkeen punainen ilmaisin ei ole enää näkyvissä. Irrottaaksesi, liu'uta akkua samalla kun painat etupainiketta.

Mikä on DFL400F:n kiristysmomenttialue?

Kiristysmomentti jäykälle ja joustavalle liitokselle on 25–40 N·m. Käytä työkalua tällä alueella varmistaaksesi kytkimen oikean toiminnan.

Kuinka säätää kiristysmomenttia?

Irrota akku, löysää rengasruuvia, käännä rengasta paljastaaksesi aukon. Aseta akku takaisin, paina liipaisinta ja vapauta se. Irrota akku, aseta valinnainen säätökahva aukkoon ja käännä sitä momentin säätämiseksi. Kohdista renkaan reuna halutulle asteikolle ja kiristä ruuvi.

Mitä tehdä, jos merkkivalo vilkkuu punaisena?

Hidas punainen vilkkuminen tarkoittaa akun varaustason olevan alhainen. Vaihda akku täyteen ladattuun akkuun. Nopea vilkkuminen tarkoittaa ylikuumenemista: irrota akku ja anna työkalun jäähtyä.

Kuinka vaihtaa pyörimissuuntaa?

Käytä liipaisimen lähellä olevaa suunnanvaihtokytkintä. Työnnä vipu A-puolelle myötäpäivään, B-puolelle vastapäivään. Vaihda suuntaa vain, kun työkalu on täysin pysähtynyt. Neutraalissa asennossa liipaisin on lukittu.

Mitä lisävarusteita suositellaan DFL400F:lle?

Suositeltavia lisävarusteita ovat: aidot Makita-akut ja laturit, säätökahva, automaattinen regenerointisovitin, suojukset (keltainen, sininen, punainen, läpinäkyvä) ja takaiskuntorjunta. Käytä vain Makita-lisävarusteita.

Kuinka huoltaa DFL400F-ruuvainta?

Ennen huoltoa irrota akku. Puhdista työkalu kuivalla liinalla. Älä koskaan käytä bensiiniä, bentseeniä, ohennusainetta tai alkoholia. Korjauksia varten ota yhteys valtuutettuun Makita-huoltokeskukseen alkuperäisillä varaosilla.

Mitkä akut ja laturit ovat yhteensopivia?

Yhteensopivat akut: BL1415N, BL1415NA, BL1430, BL1430B, BL1440, BL1450, BL1460A, BL1460B. Yhteensopivat laturit: DC18RC, DC18RD, DC18RE, DC18SD, DC18SE, DC18SF. Käytä vain listattuja Makita-akkuja ja latureita.

Kuinka käyttää automaattista pysäytystoimintoa?

Automaattinen pysäytys aktivoituu, kun esiasetettu kiristysmomentti saavutetaan. Moottori pysähtyy ja merkkivalo syttyy vihreänä noin 1 sekunnin ajaksi. Vapauta tällöin liipaisin. Uudelleenkäynnistysviive on noin 1 sekunti.

Mitä tehdä työkalun ylikuumentuessa?

Jos merkkivalo vilkkuu nopeasti punaisena ja kuuluu sarja lyhyitä äänimerkkejä, se tarkoittaa ylikuumenemista. Irrota akku välittömästi ja anna työkalun jäähtyä ennen uudelleenkäyttöä.

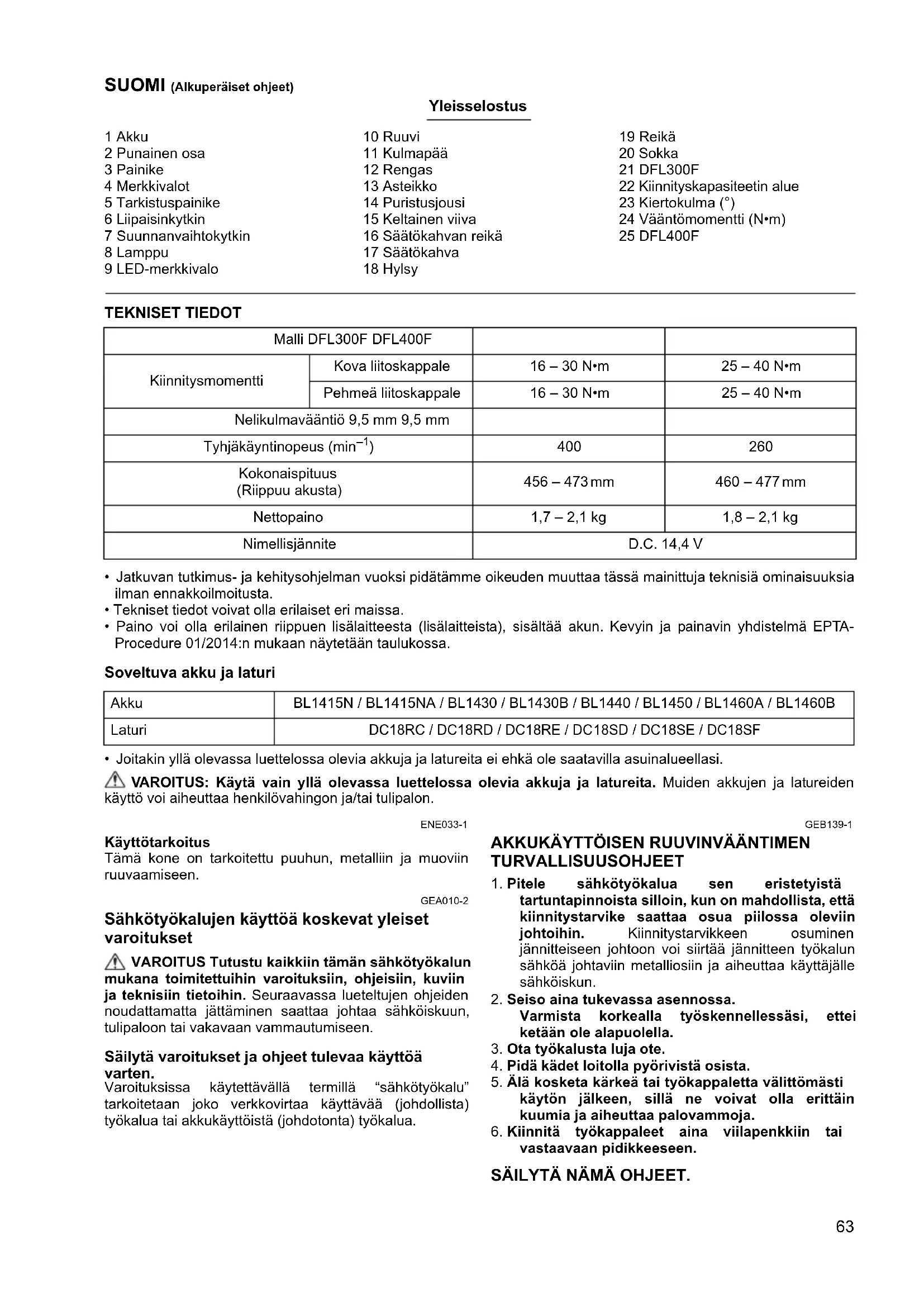

KÄYTTÖOHJE DFL400F MAKITA

FIN Langaton kulmaruuvinväännin Käyttöohje

1 Akku	10 Ruuvi	19 Reikä
2 Punainen osa	11 Kulmapää	20 Sokka
3 Painike	12 Rengas	21 DFL300F
4 Merkkivalot	13 Asteikko	22 Kiinnityskapasiteetin alue
5 Tarkistuspainike	14 Puristusjousi	23 Kiertokulma (°)
6 Liipaisinkytkin	15 Keltainen viiva	24 Vääntömomentti (N•m)
7 Suunnanvaihtokytkin	16 Säätökahvan reikä	25 DFL400F
8 Lamppu	17 Säätökahva
9 LED-merkkivalo	18 Hylsy

TEKNISET TIEDOT

Malli DFL300F DFL400F
Kiinnitysmomentti	Kova liitoskappale	16 – 30 N•m	25 – 40 N•m
	Pehmeä liitoskappale	16 – 30 N•m	25 – 40 N•m
Nelikulmavääntiö 9,5 mm 9,5 mm
Tyhjäkäyntinopeus (min ^-1 )		400	260
Kokonaispituus(Riippuu akusta)		456 – 473 mm	460 – 477 mm
Nettopaino		1,7 – 2,1 kg	1,8 – 2,1 kg
Nimellisjännite		D.C. 14,4 V

- Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidätämme oikeuden muuttaa tässä mainittuja teknisiä ominaisuuksia ilman ennakkoilmoitusta.

- Tekniset tiedot voivat olla erilaiset eri maissa.

- Paino voi olla erilainen riippuen lisälaitteesta (lisälaitteista), sisältää akun. Kevyin ja painavin yhdistelmä EPTA-Procedure 01/2014:n mukaan näytetään taulukossa.

Soveltuva akku ja laturi

Akku	BL1415N / BL1415NA / BL1430 / BL1430B / BL1440 / BL1450 / BL1460A / BL1460B
Laturi	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF

• Joitakin yllä olevassa luettelossa olevia akkuja ja latureita ei ehkä ole saatavilla asuinalueellasi.

⚠️ VAROITUS: Käytä vain yllä olevassa luettelossa olevia akkuja ja latureita. Muiden akkujen ja latureiden käyttö voi aiheuttaa henkilövahingon ja/tai tulipalon.

ENE033-1

GEB139-1

Käyttötarkoitus

Tämä kone on tarkoitettu puuhun, metalliin ja muoviin ruuvaamiseen.

GEA010-2

Sähkötyökalujen käyttöä koskevat yleiset varoitukset

VAROITUS Tutustu kaikkiin tämän sähkötyökalun mukana toimitettuihin varoituksiin, ohjeisiin, kuviiin ja teknisiin tietoihin. Seuraavassa lueteltujen ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon tai vakavaan vammautumiseen.

Säilytä varoitukset ja ohjeet tulevaa käyttöä varten.

Varoituksissa käytettävällä termillä "sähkötyökalu" tarkoitetaan joko verkkovirtaa käyttävää (johdollista) työkalua tai akkukäyttöistä (johdotonta) työkalua.

AKKUKÄYTTÖISEN RUUVINVÄÄNTIMEN TURVALLISUUSOHJEET

1. Pitele sähkötyökalua sen eristetyistä tartuntapinnoista silloin, kun on mahdollista, että kiinnitystarvike saattaa osua piilossa oleviin johtoihin. Kiinnitystarvikkeen osuminen jännitteiseen johtoon voi siirtää jännitteen työkalun sähköä johtaviin metalliosiin ja aiheuttaa käyttäjälle sähköiskun.
2. Seiso aina tukevassa asennossa. Varmista korkealla työskennellessäsi, ettei ketään ole alapuolella.
3. Ota työkalusta luja ote.
4. Pidä kädet loitolla pyörivistä osista.
5. Älä kosketa kärkeä tai työkappaletta välittömästi käytön jälkeen, sillä ne voivat olla erittäin kuumia ja aiheuttaa palovammoja.
6. Kiinnitä työkappaleet aina viilapenkkiin tai vastaavaan pidikkeeseen.

SÄILYTÄ NÄMÄ OHJEET.

VAROITUS:

ÄLÄ anna työkalun helppokäyttöisyyden (toistuvan käytön aikaansaama) johtaa sinua väärään turvallisuuden tunteeseen niin, että laiminlyöt työkalun turvaohjeiden noudattamisen.

VÄÄRINKÄYTTÖ tai tässä käyttöohjeessa ilmoitettujen turvamääräysten laiminlyönti voi aiheuttaa vakavia henkilövahinkoja.

ENC007-12

1. Ennen akun käyttöönottoa tutustu kaikkiin laturissa (1), akussa (2) ja akkukäyttöisessä tuotteessa (3) oleviin varoitusteksteihin.
2. Älä pura akkua.
3. Jos akun toiminta-aika lyhenee merkittävästi, lopeta akun käyttö. Seurauksena voi olla ylikuumeneminen, palovammoja tai jopa räjähdys.
4. Jos akkunestettä pääsee silmiin, huuhtele puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon. Akkuneste voi aiheuttaa näön menetyksen.
5. Älä oikosulje akkua.

(1) Älä koske akun napoihin millään sähköä johtavalla materiaalilla.
(2) Vältä akun oikosulkemista äläkä säilytä akkua yhdessä muiden metalliesineiden, kuten naulojen, kolikoiden ja niin edelleen kanssa.
(3) Älä aseta akkua alttiiksi vedelle tai sateelle. Oikosulku voi aiheuttaa virtapiikin, ylikuumentumista, palovammoja tai laitteen rikkoontumisen.

1. Älä säilytä työkalua ja akkua paikassa, jossa lämpötila voi nousta 50 °C:een tai sitäkin korkeammaksi.
2. Älä hävitä akkua polttamalla, vaikka se olisi pahoin vaurioitunut tai täysin loppuun kulunut. Avotuli voi aiheuttaa akun räjähtämisen.
3. Varo kolhimasta tai pudottamasta akkua.
4. Älä käytä viallista akkua.
5. Sisältyviä vaarallisten vaatimukset. litium-ioni-akkuja aineiden koskevat lainsäädännön

Esimerkiksi kolmansien osapuolten huolintaliikkeiden tulee kaupallisissa kuljetuksissa noudattaa pakkaamista ja merkintöjä koskevia erityisvaatimuksia.

Lähetettävän tuotteen valmistelu edellyttää vaarallisten aineiden asiantuntijan neuvontaa. Huomioi myös mahdollisesti yksityiskohtaisemmat kansalliset määräykset.

Akun avoimet liittimet tulee suojata teipillä tai suojuksella ja pakkaaminen tulee tehdä niin, ettei akku voi liikkua pakkauksessa.

1. Hävitä akku paikallisten määräysten mukaisesti.
2. Käytä akkuja vain Makitan ilmoittamien tuotteiden kanssa. Akkujen asentaminen yhteensopimattomiin tuotteisiin voi aiheuttaa tulipalon, liiallisen ylikuumenemisen, räjähdyksen tai akkunestevuotoja.

SÄILYTÄ NÄMÄ OHJEET.

HUOMIO: Käytä vain alkuperäisiä Makita-akkuja.

Muiden kuin aitojen Makita-akkujen, tai mahdollisesti muutettujen akkujen käyttö voi johtaa akun murtumiseen ja aiheuttaa tulipaloja, henkilö- ja omaisuusvahinkoja. Se mitätöi myös Makita-työkalun ja -laturin Makita-takuun.

Vihjeitä akun käyttöiän pidentämiseksi

1. Lataa akku ennen kuin se purkautuu täysin. Lopeta aina työkalun käyttö ja lataa akku, jos huomaat työkalun tehon vähenevän.
2. Älä koskaan lataa uudestaan täysin ladattua akkua. Ylilataaminen lyhentää akun käyttöikää.
3. Lataa akku huoneen lämpötilassa välillä 10 °C - 40 °C. Anna kuuman akun jäähtyä ennen lataamista.
4. Lataa akkupaketti, jos et käytä sitä pitkään aikaan (yli kuusi kuukautta).

TOIMINTOKUVAUS

VARO:

- Varmista aine ennen koneelle tehtäviä säätöjä ja tarkistuksia, että kone on sammutettu ja akku irrotettu.

Akun kiinnittäminen ja irrottaminen (Kuva 1)

VARO:

• Sammuta kone aina ennen akun asentamista tai irrottamista.
• Pidä konetta ja akkua tukevasti, kun asennat tai irrotat akun. Jos et pidä konetta ja akkua tukevasti, ne saattavat liukua käsistäsi, ja tämä voi aiheuttaa koneen ja akun vaurioitumisen ja henkilövahingon.

Akku irrotetaan liu'uttamalla se irti koneesta samalla, kun siirretään akun etuosassa olevaa painiketta.

Akku asennetaan kohdistamalla akussa oleva kieleke kotelon uraan ja sujauttamalla se paikalleen. Työnnä akku aina kokonaan sisään, kunnes se lukittuu paikalleen kevyesti napsahtaen. Jos painikkeen yläosassa oleva punainen ilmaisin näkyy, akku ei ole kokonaan lukittunut.

VARO:

• Asenna akku aina loppuun asti, kunnes punainen ilmaisin ei näy. Jos et toimi näin, akku voi irrota koneesta vahingossa ja aiheuttaa sinulle itsellesi tai lähellä oleville henkilövahingon.
• Älä asenna akkua väkisin paikoilleen. Jos akku ei liiku helposti, sitä ei ole asetettu oikein.

Akun jäljellä olevan kapasiteetin tarkistaminen (BL1460A) (Kuva 2)

HUOMAA:

- Ilmoitettu varaustaso voi erota hieman todellisesta varaustasosta sen mukaan, millaisissa oloissa ja missä lämpötilassa laitetta käytetään.

Latauksen aikana

Kun lataus alkaa, ensimmäinen (kaikkein vasemmalla oleva) merkkivalo alkaa vilkkua. Tämän jälkeen kun lataus jatkuu, toiset merkkivalot syttyvät toinen toisensa jälkeen osoittaen akun kapasiteetin.

HUOMAA:

- Jos merkkivalo ei pala tai vilku latauksen aikana, akku voi olla viallinen. Tässä tapauksessa ota yhteys paikalliseen huoltoliikkeeseen.

Käytön aikana

Kun laite on kytketty päälle, merkkivalot syttyvät osoittamaan akun jäljelläolevan kapasiteetin. Kun laite kytketään pois päältä, merkkivalo sammuu noin 5 sekunnin kuluttua.

Painettaessa tarkastuspainiketta laitteen ollessa sammutettuna, merkkivalot syttyvät noin 5 sekunnin ajaksi osoittamaan akun jäljelläolevan kapasiteetin.

Jos oranssi merkkivalo vilkkuu, laite pysähtyy, koska akkukapasiteetti on liian alhainen (Automaattinen pysäytysmekanismi). Lataa akku tai käytä valmiiksi ladattua akkua.

Jos laitetta käytetään pitkään käyttämättömänä olleen akun kanssa, merkkivalot eivät ehkä syty lainkaan. Laite pysähtyy, koska akkukapasiteetti on liian alhainen. Lataa akku oikein.

Kytkimen käyttäminen (Kuva 3)

VARO:

- Varmista aina ennen akun kiinnittämistä koneeseen, että liipaisinkytkin toimii moitteettomasti ja että se palautuu vapautettaessa "OFF"-asentoon.

Kone käynnistetään yksinkertaisesti painamalla liipaisinta. Kone pysäytetään vapauttamalla liipaisin.

Suunnanvaihtokytkimen käyttäminen (Kuva 4)

VARO:

- Varmista pyörimissuunta aina ennen käyttöä.

- Käytä suunnanvaihtokytkintä vasta, kun kone on kokonaan pysähtynyt. Suunnan vaihtaminen ennen koneen pysähtymistä voi vioittaa konetta.

LED-merkkivalo/merkkiääni

Koneen LED-merkkivalo/merkkiääni osoittaa seuraavat toiminnot.

- Aseta suunnanvaihtokytkin aina keskiasentoon, kun konetta ei käytetä.

Tässä koneessa on pyörimissuunnan vaihtamiseen tarkoitettu suunnanvaihtokytkin. Paina suunnanvaihtokytkintä A-puolelta, kun haluat koneen pyörivän myötäpäivään ja B-puolelta, kun haluat koneen pyörivän vastapäivään.

Liipaisinkytkintä ei voi painaa, kun suunnanvaihtokytkin on keskiasennossa.

Lamppujen sytyttäminen (Kuva 5)

VARO:

- Älä katso suoraan valoon äläkä valolähteeseen.

Sytytä lamppu painamalla liipaisinta. Lamppu palaa niin kauan kuin liipaisinta painetaan. Valo sammu automaattisesti 10 sekunnin kuluttua liipaisimen vapauttamisesta.

HUOMAA:

- Pyyhi lika lampun linssiltä kuivalla liinalla. Varo naarmuttamasta lampun linssiä, jotta sen valaistusteho ei heikkene.

Toiminto Tila		LED-merkkivalon/merkkiäänen tila		Tehtävä toimenpide
		LED-merkkivalo	Merkkiääni
Kiinnityksen auto-maattinen pysäy-tys	Tämä toiminto käynnistyy, kun kone on saavuttanut ennalta asetetun kiinnitys-momentin ja kun normaali kiinnitys on valmis. Tämän ansiosta vältetään liialli-nen kirstäminen.	Palaa vihre-änä noin sekunnin ajan.	—	—
Viivästetty uudel-leenkäynnistys	Noin sekunnin ajan kiinnityksen auto-maattisen pysäytyksen jälkeen kone ei käynnisty, vaikka painettaisiin liipaisin-kytkintä.
Varoitus riittämät-tömästä kirstämi-sestä	Kiristys on riittämätön johtuen liipaisi-men vapauttamisesta ennen ennalta asetetun kiinnitysmomentin saavutta-mista.	Palaa punai-sena.	Pitkä merkkiääni	Kiristä ruuvi uudelleen.
Varoitus akun kapasiteetista	Tämä osoittaa akun virran heikentymi-sen perusteella arvioidun ajan, jonka kuluessa akku on vaihdettava uuteen.	Vilkkuu hitaasti punai-sena.	Useita pitkiä merkkiääniä	Vaihda tilalle täyteen ladattu akku.
Akun jäljellä ole-van kapasiteetin tarkistaminen automaattisesti	Tämä toiminto käynnistyy, kun akku on lähes loppuun kulunut. Tällöin kone pysähtyy välittömästi.	Palaa punai-sena.	Pitkä merkkiääni	Vaihda tilalle täyteen ladattu akku.
Tarkista LED-merkkivalon, valon ja merkkiää-nen toiminta.	Tämä toiminto käynnistyy asetettaessa akku koneeseen, jotta voidaan tarkistaa LED-merkkivalon, valon ja merkkiäänen toimivuus.	Syttyy ensin vihreänä ja sit-ten punaisena. (Tämän jäl-keen valo sammu.)	Sarja erittäin lyhyitä merkkiääniä	—
Ohjaimen palau-tuksen peruutus	Tämä toiminto käynnistyy, kun akun jännite putoaa jostakin syystä epätaval-lisesti ja kone sammu.	Vilkkuu vuoro-tellen punai-sena ja vihreänä.	Useita lyhyitä merkkiääniä	Vaihda tilalle täyteen ladattu akku.
Ylikuumentumi-nen	Tämä toiminto käynnistyy, jos ohjaimen tai moottorin lämpötila kohoaa kor-keaksi ja kone pysähtyy.	Vilkkuu punai-sena.	Useita lyhyitä merkkiääniä	Irrota akku välittömästi ja jäähdytä kone.
Liipaisinkytkimen virheellinen käyttö	Tämä toiminto käynnistyy, jotta kone ei käynnistyisi välittömästi akun kiinnittä-misen jälkeen, jos liipaisinkytkin on pai-nettuna.	Vilkkuu vuoro-tellen punai-sena ja vihreänä.	Useita lyhyitä merkkiääniä	Vapauta liipaisinkytkin.

006388

Kiinnitysmomentin säätäminen

Kun haluat kiinnittää koneruuveja, puuruuveja, kuusioruuveja tms. ennalta asetetulla kiinnitysmomentilla, säädä kiinnitysmomenttia seuraavasti.

1. Irrota ensin akku koneesta.
2. Löysennä ja irrota renkaan paikallaan pitävä ruuvi. (Kuva 6)

3. Kierrä koneen etuosassa olevaa rengasta käsin siten, että renkaan alla oleva reikä näkyy. (Kuva 7)

4. Aseta akku paikalleen ja vedä liipaisinkytkintä. Vapauta se siten, että säätörengas pyörii ja näkyy reiässä. Irrota sitten akku.

5. Säädä kiinnitysmomentti lisävarusteena saatavan säätökahvan avulla. Työnnä säätökahvan sokka koneen etuosassa olevaan reikään. Kierrä sitten säätökahvaa myötäpäivään saadaksesi suuremman kiinnitysmomentin tai vastapäivään saadaksesi pienemmän kiinnitysmomentin. (Kuva 8)

6. Tasaa säätörenkaan reuna haluamasi numeron kanssa kiinnitysmomentin asteikolla.

7. Työnnä akku paikalleen ja varmista kiinnitysmomentin testauslaitteella, että kiinnitysmomentti on asetettu.
8. Kierrä koneen etuosassa olevaa rengasta ja kiristä sitten ruuvi kiinnittääksesi renkaan.

HUOMAA:

- Kiinnitysmomentin asteikolla olevat numerot ovat ohjeellisia arvoja haluamasi kiinnitysmomentin asettamiseksi.

KOKOAMINEN

VARO:

- Varmista aina ennen koneelle tehtäviä toimenpiteitä, että kone on sammutettu ja akku irrotettu.

Oikean hylsyn valitseminen

Joillekin malleille on tarjolla käyttötarkoituksen mukaan eri tyyppisiä hylsyjä. Valitse ja kiinnitä käyttötarkoitukseen sopiva hylsy.

Hylsyn kiinnittäminen ja irrottaminen (Kuva 9)

Kiinnitä hylsy työntämällä se yhdellä kädellä koneessa olevaan neliömäiseen vääntimeen samalla kun painat toisella kädellä neliömäisessä vääntimessä olevaa sokkaa, kunnes se lukittuu paikalleen. Hylsy irrotetaan yksinkertaisesti vetämällä se irti samalla kun painetaan neliömäisessä vääntimessä olevaa sokkaa.

KONEEN KÄYTTÄMINEN

Tartu koneeseen tiukasti ja aseta hylsy pultin tai mutterin päälle. Käynnistä sitten kone. Kun jarrukytkin käynnistyy, moottori pysähtyy automaattisesti. Vapauta sitten liipaisinkytkin.

HUOMAA:

- Pitele konetta siten, että sen neliömäinen kärki osoittaa suoraan pulttia tai mutteria kohti. Muutoin pultti tai mutteri vioittuu.

Kiinnityskapasiteetin rajat (Kuvat 10 ja 11)

Käytä konetta kiinnityskapasiteetin rajoissa. Jos käytät konetta yli näiden rajojen, jarrukytkin ei toimi. Tällöin kone ei tuota riittävää kiinnitysmomenttia.

HUOMAA:

• Kiertokulma tarkoittaa kulmaa, jossa ruuvi/pultti kiertää, kun kone on saavuttanut 100% – 50% halutusta vääntömomentista.
• Matalaan lämpötilaan tarkoitetun akun käyttö voi toisinaan aiheuttaa akun kapasiteettia koskevan varoituksen varoituslampulla ja merkkiäänellä. Tämä aiheuttaa koneen pysähtymisen välittömästi. Tällöin kiinnityskapasiteetin alue voi olla heikompi kuin kuvissa 10 ja 11 esitetty, vaikka käytettäisiin täyteen ladattua akkua.

HUOLTO

VARO:

• Varmista aina ennen tarkastus- ja kunnossapitotoimia, että kone on sammutettu ja että kone on pysäytetty ja akku irrotettu.
• Älä koskaan käytä bensiiniä, bentseeniä, tinneriä, alkoholia tai vastaavaa. Seurauksena voi olla värinmuutoksia, muodonmuutoksia tai murtumia.

Koneen TURVALLISUUDEN ja KÄYTTÖVARMUUDEN vuoksi korjaukset ja muut kunnossapitotyöt ja säädöt saa suorittaa ainoastaan Makitan valtuuttama huolto käyttäen vain Makitan varaosia.

LISÄVARUSTEET

VARO:

- Näitä lisävarusteita ja -laitteita suositellaan käytettäväksi tässä ohjekirjassa mainitun Makitan koneen kanssa. Minkä tahansa muun lisävarusteen tai -laitteen käyttäminen voi aiheuttaa loukkaantumisvaaran. Käytä lisävarusteita ja -laitteita vain niiden käyttötarkoituksen mukaisesti.

Jos tarvitset yksityiskohtaisempia tietoja näistä Ivarusteista, ota yhteys paikalliseen Makitan huoltoon.

• Alkuperäinen Makita-akku ja -laturi
  • Automaattinen virkistyssovitin
• Ylijännitesuoja (keltainen, sininen, punainen, väritön)
  • Säätökahva
• Kytkinvipusarja
  • Kara täysimittainen 12,7
  • Takapotkun estolaite

HUOMAA:

- Eräät luettelon nimikkeet voivat sisältyä työkalupakkaukseen vakiovarusteina. Ne saattavat vaihdella eri maissa.

Malli DFL300F

ENG905-1

Melutaso

Tyypillinen A-painotettu melutaso normin EN62841-2-2 mukaan on:

Äänenpainetaso (LpA): 72 dB (A)

Epävarmuus (K): 3 dB (A)

Melutaso työpaikalla saattaa ylittää 80 dB (A).

ENG907-1

HUOMAA:

• Ilmoitetut melutasoarvot on m standarditestausmenetelmän mukaisesti ja niiden avulla voidaan vertailla työkaluja keskenään.
• Ilmoitettuja melutasoarvoja voidaan käyttää myös altistumisen alustavaan arviointiin.

VAROITUS:

• Käytä kuulosuojaimia.
- Sähkötyökalun käytön aikana mitattu melutasoarvo voi poiketa ilmoitetuista arvoista laitteen käyttötavan ja erityisesti käsiteltävän työkappaleen mukaan.
- Selvitä käyttäjän suojaamiseksi tarvittavat varotoimet todellisissa käyttöolosuhteissa tapahtuvan arvioidun altistumisen mukaisesti (ottaen huomioon käyttöjakso kokonaisuudessaan, myös jaksot, joiden aikana laite on sammutettuna tai käy tyhjäkäynnillä).

ENG900-1

Tärinä

Tärinän kokonaisarvo (triaksiaalinen vektorisumma) normin EN62841-2-2 on:

Työmoodi: ruuvaus iskutta Tärinäsäteily (a _h ): 2,5 m/s ^2 tai alle Epävarmuus (K): 1,5 m/s ^2

ENG901-2

HUOMAA:

• Ilmoitetut kokonaistärinäarvot on mitattu standarditestausmenetelmän mukaisesti ja niiden avulla voidaan vertailla työkaluja keskenään.
• Ilmoitettuja kokonaistärinäarvoja voidaan käyttää myös altistumisen alustavaan arviointiin.

VAROITUS:

• Sähkötyökalun käytön aikana mitattu todellinen tärinäpäästöarvo voi poiketa ilmoitetuista arvoista laitteen käyttötavan ja erityisesti käsiteltävän työkappaleen mukaan.
• Selvitä käyttäjän suojaamiseksi tarvittavat varotoimet todellisissa käyttöolosuhteissa tapahtuvan arvioidun altistumisen mukaisesti (ottaen huomioon käyttöjakso kokonaisuudessaan, myös jaksot, joiden aikana laite on sammutettuna tai käy tyhjäkäynnillä).

Malli DFL400F

ENG905-1

Melutaso

Tyypillinen A-painotettu melutaso normin EN62841-2-2 mukaan on:

Melutaso työpaikalla saattaa ylittää 80 dB (A).

ENG907-1

HUOMAA:

• Ilmoitetut melutasoarvot on mitattu standarditestausmenetelmän mukaisesti ja niiden avulla voidaan vertailla työkaluja keskenään.
• Ilmoitettuja melutasoarvoja voidaan käyttää myös altistumisen alustavaan arviointiin.

VAROITUS:

• Käytä kuulosuojaimia.
• Sähkötyökalun käytön aikana mitattu melutasoarvo voi poiketa ilmoitetuista arvoista laitteen käyttötavan ja erityisesti käsiteltävän työkappaleen mukaan.

Attu Selvitä käyttäjän suojaamiseksi tarvittavat varotoimet todellisissa käyttöolosuhteissa tapahtuvan arvioidun altistumisen mukaisesti (ottaen huomioon käyttöjakso kokonaisuudessaan, myös jaksot, joiden aikana laite on sammutettuna tai käy tyhjäkäynnillä).

ENG900-1

Tärinä

Tärinän kokonaisarvo (triaksiaalinen vektorisumma) normin EN62841-2-2 on:

Työmoodi: ruuvaus iskutta Tärinäsäteily ( a_h ): 2,5 m/s ^2 tai alle Epävarmuus (K): 1,5 m/s ^2

ENG901-2

HUOMAA:

• Ilmoitetut kokonaistärinäarvot on mitattu standarditestausmenetelmän mukaisesti ja niiden avulla voidaan vertailla työkaluja keskenään.
• Ilmoitettuja kokonaistärinäarvoja voidaan käyttää myös altistumisen alustavaan arviointiin.

VAROITUS:

• Sähkötyökalun käytön aikana mitattu todellinen tärinäpäästöarvo voi poiketa ilmoitetuista arvoista laitteen käyttötavan ja erityisesti käsiteltävän työkappaleen mukaan.
• Selvitä käyttäjän suojaamiseksi tarvittavat tu varotoimet todellisissa käyttöolosuhteissa tapahtuvan arvioidun altistumisen mukaisesti (ottaen huomioon käyttöjakso kokonaisuudessaan, myös jaksot, joiden aikana laite on sammutettuna tai käy tyhjäkäynnillä).

EY-VAATIMUSTENMUKAISUUSVAKUUTUS

Koskee vain Euroopan maita

EY-vaatimustenmukaisuusvakuutus sisältyy tämän käyttöoppaan liitteeseen A.
