Τύπος προϊόντος	Γωνιακό κατσαβίδι μπαταρίας
Μάρκα	Makita
Μοντέλο	DFL400F
Ροπή σύσφιξης (άκαμπτος σύνδεσμος)	25-40 N·m
Ροπή σύσφιξης (εύκαμπτος σύνδεσμος)	25-40 N·m
Τετράγωνο οδήγησης	9,5 mm
Ταχύτητα χωρίς φορτίο	260 min⁻¹
Συνολικό μήκος	460-477 mm (ανάλογα με την μπαταρία)
Καθαρό βάρος	1,8-2,1 kg (ανάλογα με την μπαταρία)
Ονομαστική τάση	14,4 V DC
Συμβατές μπαταρίες	BL1415N, BL1415NA, BL1430, BL1430B, BL1440, BL1450, BL1460A, BL1460B
Συμβατοί φορτιστές	DC18RC, DC18RD, DC18RE, DC18SD, DC18SE, DC18SF
Στάθμη ηχητικής πίεσης	73 dB(A) (αβεβαιότητα 3 dB)
Στάθμη κραδασμών (βίδωμα χωρίς κρούση)	≤ 2,5 m/s² (αβεβαιότητα 1,5 m/s²)
Κύριες λειτουργίες	Αυτόματη διακοπή, αναστροφέας φοράς, λάμπα LED, ενδεικτική λυχνία LED, ηχητικός προειδοποιητής, ρύθμιση ροπής
Ασφάλεια	Σύστημα αποτροπής επανεκκίνησης, προστασία από υπερθέρμανση, προστασία από χαμηλή τάση
Προβλεπόμενη χρήση	Βίδωμα σε ξύλο, μέταλλο και πλαστικό
Συντήρηση	Καθαρίζετε με στεγνό πανί, μην χρησιμοποιείτε διαλύτες
Προαιρετικά εξαρτήματα	Λαβή ρύθμισης, γνήσια μπαταρία και φορτιστής, προσαρμογέας αναγέννησης, προστατευτικά, εξάρτημα κατά της οπισθοδρόμησης

Συχνές ερωτήσεις - DFL400F MAKITA

Πώς τοποθετώ την μπαταρία στο γωνιακό κατσαβίδι DFL400F;

Για να τοποθετήσετε την μπαταρία, ευθυγραμμίστε τη γλωσσίδα της με την αυλάκωση στο εσωτερικό του περιβλήματος και σύρετέ την στη θέση της μέχρι να ασφαλίσει με ένα κλικ. Ελέγξτε ότι η κόκκινη ένδειξη στο κουμπί δεν είναι πλέον ορατή. Για αφαίρεση, σύρετε την μπαταρία προς τα έξω ενώ πιέζετε το μπροστινό κουμπί.

Ποιο είναι το εύρος ροπής σύσφιξης του DFL400F;

Η ροπή σύσφιξης για άκαμπτο και εύκαμπτο σύνδεσμο είναι 25-40 N·m. Χρησιμοποιήστε το εργαλείο σε αυτό το εύρος για να εξασφαλίσετε τη σωστή λειτουργία του συμπλέκτη.

Πώς ρυθμίζω τη ροπή σύσφιξης;

Αφαιρέστε την μπαταρία, χαλαρώστε τη βίδα του δακτυλίου, γυρίστε τον δακτύλιο για να αποκαλυφθεί η οπή. Τοποθετήστε ξανά την μπαταρία, πατήστε τη σκανδάλη και αφήστε την. Αφαιρέστε την μπαταρία, τοποθετήστε τη λαβή ρύθμισης (προαιρετική) στην οπή και γυρίστε τη για να ρυθμίσετε τη ροπή. Ευθυγραμμίστε την άκρη του δακτυλίου με την επιθυμητή κλίμακα, στη συνέχεια σφίξτε τη βίδα.

Τι πρέπει να κάνω αν η ενδεικτική λυχνία LED αναβοσβήνει κόκκινη;

Αργό κόκκινο αναβόσβημα υποδεικνύει αδύναμη μπαταρία. Αντικαταστήστε την μπαταρία με μία πλήρως φορτισμένη. Γρήγορο αναβόσβημα υποδεικνύει υπερθέρμανση: αφαιρέστε την μπαταρία και αφήστε το εργαλείο να κρυώσει.

Πώς αλλάζω τη φορά περιστροφής;

Χρησιμοποιήστε τον αναστροφέα που βρίσκεται κοντά στη σκανδάλη. Σπρώξτε τον μοχλό προς την πλευρά Α για δεξιόστροφη περιστροφή, προς την πλευρά Β για αριστερόστροφη. Αλλάζετε φορά μόνο όταν το εργαλείο είναι εντελώς σταματημένο. Στην ουδέτερη θέση, η σκανδάλη είναι κλειδωμένη.

Ποια εξαρτήματα συνιστώνται για το DFL400F;

Τα συνιστώμενα εξαρτήματα περιλαμβάνουν: γνήσιες μπαταρίες και φορτιστές Makita, λαβή ρύθμισης, προσαρμογέα αυτόματης αναγέννησης, προστατευτικά (κίτρινο, μπλε, κόκκινο, διάφανο) και εξάρτημα κατά της οπισθοδρόμησης. Χρησιμοποιείτε μόνο εξαρτήματα Makita.

Πώς συντηρώ το γωνιακό κατσαβίδι DFL400F;

Πριν από κάθε συντήρηση, αφαιρέστε την μπαταρία. Καθαρίστε το εργαλείο με στεγνό πανί. Μην χρησιμοποιείτε ποτέ βενζίνη, βενζόλιο, διαλυτικό ή οινόπνευμα. Για επισκευές, απευθυνθείτε σε εξουσιοδοτημένο κέντρο σέρβις Makita με γνήσια ανταλλακτικά.

Ποιες μπαταρίες και φορτιστές είναι συμβατοί;

Συμβατές μπαταρίες: BL1415N, BL1415NA, BL1430, BL1430B, BL1440, BL1450, BL1460A, BL1460B. Συμβατοί φορτιστές: DC18RC, DC18RD, DC18RE, DC18SD, DC18SE, DC18SF. Χρησιμοποιείτε μόνο τις αναγραφόμενες μπαταρίες και φορτιστές Makita.

Πώς χρησιμοποιώ τη λειτουργία αυτόματης διακοπής;

Η αυτόματη διακοπή ενεργοποιείται όταν επιτευχθεί η προρυθμισμένη ροπή σύσφιξης. Ο κινητήρας σταματά και η ενδεικτική λυχνία LED ανάβει πράσινη για περίπου 1 δευτερόλεπτο. Στη συνέχεια, αφήστε τη σκανδάλη. Υπάρχει καθυστέρηση επανεκκίνησης περίπου 1 δευτερολέπτου.

Τι πρέπει να κάνω σε περίπτωση υπερθέρμανσης του εργαλείου;

Εάν η ενδεικτική λυχνία LED αναβοσβήνει γρήγορα κόκκινη και ακούγονται σύντομοι ηχητικοί τόνοι, αυτό υποδεικνύει υπερθέρμανση. Αφαιρέστε αμέσως την μπαταρία και αφήστε το εργαλείο να κρυώσει πριν το ξαναχρησιμοποιήσετε.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DFL400F MAKITA

GR Ασύρματο γωνιακό κατσαβίδι Οδηγίες χρήσεως

DFL300F DFL400F

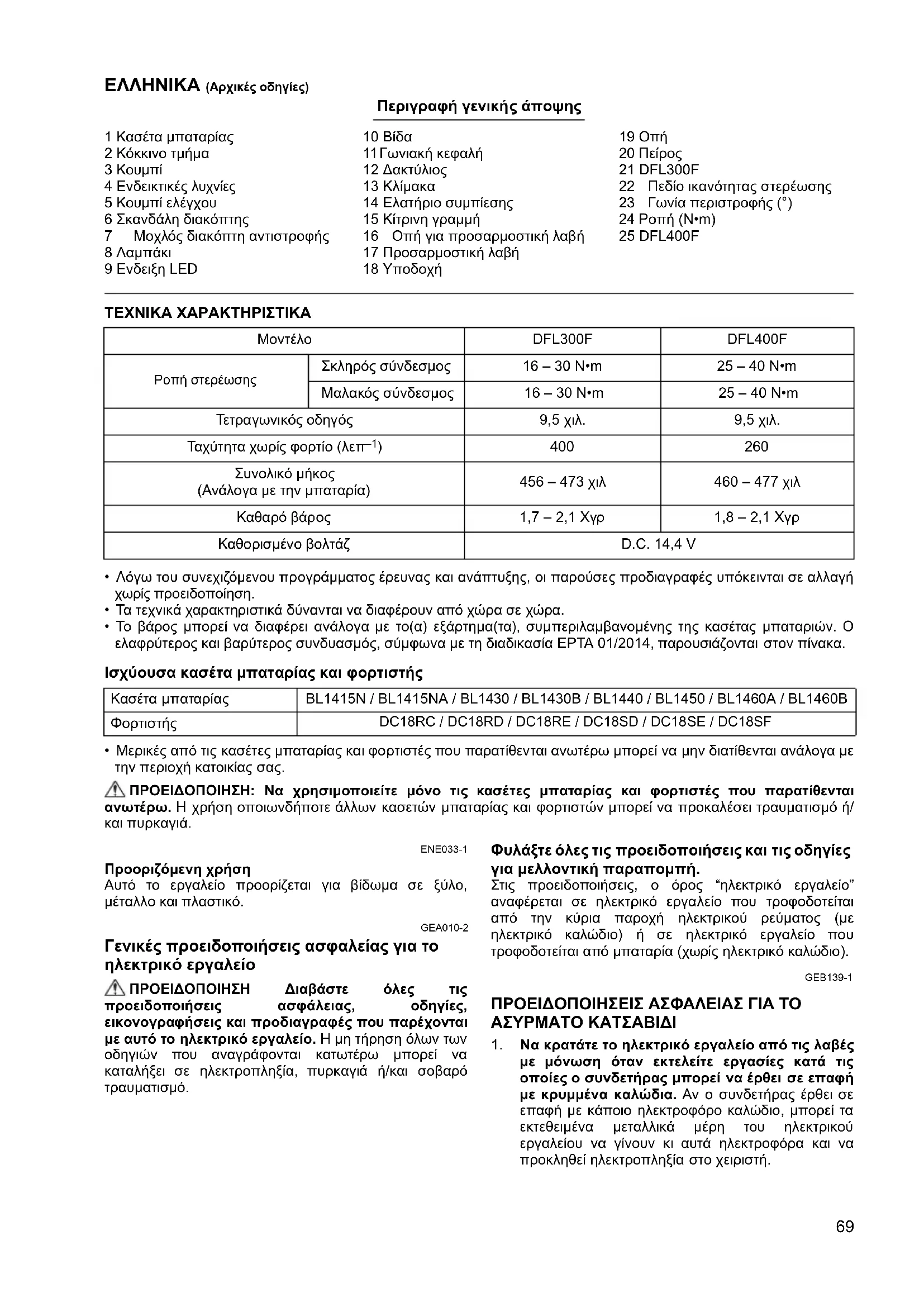

ΕΛΛΗΝΙΚΑ (Αρχικές οδηγίες)

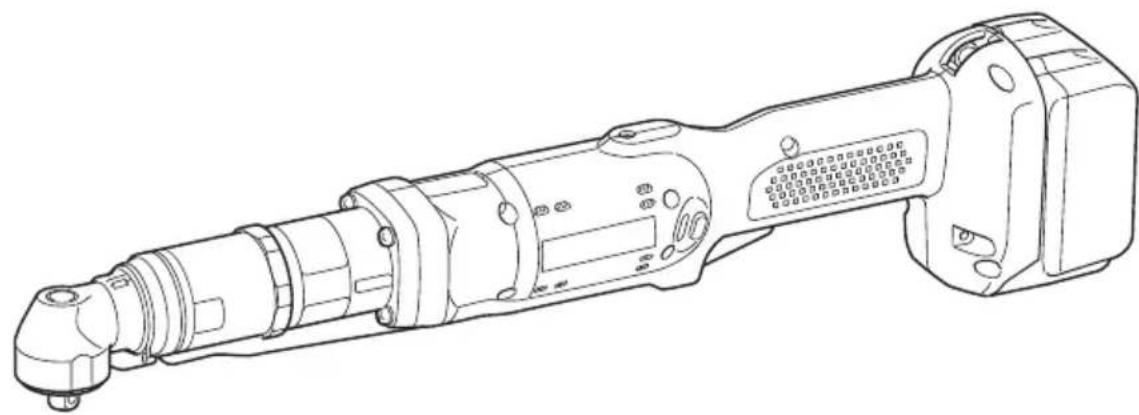

	Περιγραφή γενικής άποψης
1 Κασέτα μπαταρίας	10 Βίδα	19 Οπή
2 Κόκκινο τμήμα	11 Γωνιακή κεφαλή	20 Πείρος
3 Κουμπί	12 Δακτύλιος	21 DFL300F
4 Ενδεικτικές λυχνίες	13 Κλίμακα	22 Πεδίο ικανότητας στερέωσης
5 Κουμπί ελέγχου	14 Ελατήριο συμπίεσης	23 Γωνία περιστροφής (°)
6 Σκανδάλη διακόπτης	15 Κίτρινη γραμμή	24 Ροπή (N•m)
7 Μοχλός διακόπτη αντιστροφής	16 Οπή για προσαρμοστική λαβή	25 DFL400F
8 Λαμπάκι	17 Προσαρμοστική λαβή
9 Ενδειξη LED	18 Υποδοχή

TEXNIKA XAPAKTHPIΣTIKA

Μοντέλο		DFL300F	DFL400F
Ροπή στερέωσης	Σκληρός σύνδεσμος	16 – 30 N•m	25 – 40 N•m
	Μαλακός σύνδεσμος	16 – 30 N•m	25 – 40 N•m
Τετραγωνικός οδηγός		9,5 χιλ.	9,5 χιλ.
Ταχύτητα χωρίς φορτίο (λεπ−1)		400	260
Συνολικό μήκος(Ανάλογα με την μπαταρία)		456 – 473 χιλ	460 – 477 χιλ
Καθαρό βάρος		1,7 – 2,1 Χγρ	1,8 – 2,1 Χγρ
Καθορισμένο βολτάζ		D.C. 14,4 V

- Λόγω του συνεχιζόμενου προγράμματος έρευνας και ανάπτυξης, οι παρούσες προδιαγραφές υπόκεινται σε αλλαγή χωρίς προειδοποίηση.

• Τα τεχνικά χαρακτηριστικά δύνανται να διαφέρουν από χώρα σε χώρα.

• Το βάρος μπορεί να διαφέρει ανάλογα με το(α) εξάρτημα(τα), συμπεριλαμβανομένης της κασέτας μπαταριών. Ο ελαφρύτερος και βαρύτερος συνδυασμός, σύμφωνα με τη διαδικασία ΕΡΤΑ 01/2014, παρουσιάζονται στον πίνακα.

Ισχύουσα κασέτα μπαταρίας και φορτιστής

Κασέτα μπαταρίας	BL1415N / BL1415NA / BL1430 / BL1430B / BL1440 / BL1450 / BL1460A / BL1460B
Φορτιστής	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF

• Μερικές από τις κασέτες μπαταρίας και φορτιστές που παρατίθενται ανωτέρω μπορεί να μην διατίθενται ανάλογα με την περιοχή κατοικίας σας.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να χρησιμοποιείτε μόνο τις κασέτες μπαταρίας και φορτιστές που παρατίθενται ανωτέρω. Η χρήση οποιωνδήποτε άλλων κασετών μπαταρίας και φορτιστών μπορεί να προκαλέσει τραυματισμό ή/ και πυρκαγιά.

ENE033-1

Προοριζόμενη χρήση

Αυτό το εργαλείο προορίζεται για βίδωμα σε ξύλο, μέταλλο και πλαστικό.

GEA010-2

Γενικές προειδοποιήσεις ασφαλείας για το ηλεκτρικό εργαλείο

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Διαβάστε

όλες

TIC

προειδοποιήσεις ασφάλειας, οδηγίες, εικονογραφήσεις και προδιαγραφές που παρέχονται με αυτό το ηλεκτρικό εργαλείο. Η μη τήρηση όλων των οδηγιών που αναγράφονται κατωτέρω μπορεί να καταλήξει σε ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό τραυματισμό.

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική παραπομπή.

Στις προειδοποιήσεις, ο όρος “ηλεκτρικό εργαλείο” αναφέρεται σε ηλεκτρικό εργαλείο που τροφοδοτείται από την κύρια παροχή ηλεκτρικού ρεύματος (με ηλεκτρικό καλώδιο) ή σε ηλεκτρικό εργαλείο που τροφοδοτείται από μπαταρία (χωρίς ηλεκτρικό καλώδιο).

GEB139-1

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΟ ΑΣΥΡΜΑΤΟ ΚΑΤΣΑΒΙΔΙ

1. Να κρατάτε το ηλεκτρικό εργαλείο από τις λαβές με μόνωση όταν εκτελείτε εργασίες κατά τις οποίες ο συνδετήρας μπορεί να έρθει σε επαφή με κρυμμένα καλώδια. Αν ο συνδετήρας έρθει σε επαφή με κάποιο ηλεκτροφόρο καλώδιο, μπορεί τα εκτεθειμένα μεταλλικά μέρη του ηλεκτρικού εργαλείου να γίνουν κι αυτά ηλεκτροφόρα και να προκληθεί ηλεκτροπληξία στο χειριστή.

2. Να φροντίζετε πάντα να στέκεστε σταθερά. Βεβαιωθείτε ότι δεν υπάρχει άτομο ακριβώς από κάτω, όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο σε υψηλά σημεία.

3. Να κρατάτε το εργαλείο σταθερά.
4. Να διατηρείτε τα χέρια σας μακριά από τα περιστρεφόμενα μέρη.
5. Μην αγγίζετε τη μύτη ή το τεμάχιο εργασίας αμέσως μετά τη λειτουργία του εργαλείου. Μπορεί να είναι εξαιρετικά θερμά και να προκληθεί έγκαυμα στο δέρμα σας.
6. Να ασφαλίζετε πάντα τα τεμάχια εργασίας σε μέγγενη ή παρόμοια διάταξη συγκράτησης.

ΦΥΛΑΞΤΕ ΤΙΣ ΟΔΗΓΙΕΣ ΑΥΤΕΣ.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

ΜΗΝ επιτρέψετε στην άνεση ή στην εξοικείωσή σας με το προϊόν (που αποκτήθηκε από επανειλημμένη χρήση) να αντικαταστήσει την αυστηρή τήρηση των κανόνων ασφαλείας του παρόντος εργαλείου.

Η ΛΑΝΘΑΣΜΕΝΗ ΧΡΗΣΗ ή η αμέλεια να ακολουθήσετε τους κανόνες ασφάλειας που διατυπώνονται στο παρόν εγχειρίδιο οδηγιών μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό.

ENC007-12

ΣΗΜΑΝΤΙΚΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΚΑΣΕΤΑ ΜΠΑΤΑΡΙΩΝ

1. Πριν χρησιμοποιήσετε την κασέτα μπαταριών, διαβάστε όλες τις οδηγίες και σημειώσεις προφύλαξης (1) στον φορτιστή μπαταριών, (2) στην μπαταρία και (3) στο προϊόν που χρησιμοποιεί την μπαταρία.
2. Μην αποσυναρμολογήσετε την κασέτα μπαταριών.
3. Εάν ο χρόνος λειτουργίας έχει γίνει υπερβολικά βραχύς, σταματήστε τη λειτουργία αμέσως. Αλλιώς, μπορεί να έχει ως αποτέλεσμα κίνδυνο υπερθέρμανσης, πιθανά εγκαύματα ή ακόμη και έκρηξη.

4. Εάν ηλεκτρολύτης μπει στα μάτια σας, ξεπλύνετέ τα με καθαρό νερό και ζητήστε ιατρική φροντίδα αμέσως. Αλλιώς, μπορεί να έχει ως αποτέλεσμα απώλεια της όρασης σας.

5. Μη βραχυκυκλώνετε την κασέτα μπαταριών:

(1) Μην αγγίζετε τους πόλους με οτιδήποτε αγώγιμο υλικό.
(2) Αποφεύγετε να αποθηκεύετε την κασέτα μπαταριών μέσα σε ένα δοχείο μαζί με άλλα μεταλλικά αντικείμενα όπως καρφιά, νομίσματα, κλπ.
(3) Μην εκθέτετε την κασέτα μπαταριών στο νερό ή στη βροχή.

'Ενα βραχυκύκλωμα μπαταρίας μπορεί να προκαλέσει μεγάλη ροή ρεύματος, υπερθέρμανση, πιθανά εγκαύματα ακόμη και σοβαρή βλάβη.

1. Μην αποθηκεύετε το εργαλείο και την κασέτα μπαταριών σε τοποθεσίες όπου η θερμοκρασία μπορεί να φτάσει ή να ξεπεράσει τους 50°C.

2. Μην καίτε την κασέτα μπαταριών ακόμη και εάν έχει σοβαρή ζημιά ή είναι εντελώς φθαρμένη. Η κασέτα μπαταριών μπορεί να εκραγεί στη φωτιά.

3. Προσέχετε να μη ρίξετε κάτω ούτε να χτυπήσετε την μπαταρία.

4. Μη χρησιμοποιείτε μπαταρία που έχει υποστεί ζημία.

5. Οι μπαταρίες Ιόντων λιθίου που περιέχονται υπόκεινται στις απαιτήσεις της νομοθεσίας για επικίνδυνα αγαθά.
   Για εμπορικές μεταφορές, για παράδειγμα από τρίτα μέρη, πρέπει να τηρούνται οι διαμεταφορείς, οι ειδικές απαιτήσεις στη συσκευασία και η επισήμανση.
   Για προετοιμασία του στοιχείου που αποστέλλεται, είναι απαραίτητο να συμβουλευτείτε έναν ειδικό για επικίνδυνα υλικά. Επίσης, τηρήστε τους πιθανούς, πιο αναλυτικούς εθνικούς κανονισμούς.
   Καλύψτε με αυτοκόλλητη ταινία ή κρύψτε τις ανοικτές επαφές και συσκευάστε την μπαταρία με τρόπο που να μην μπορεί να μετακινείται μέσα στη συσκευασία.

6. Τηρήστε τους τοπικούς κανονισμούς που σχετίζονται με τη διάθεση της μπαταρίας.

7. Χρησιμοποιήστε τις μπαταρίες μόνο με τα προϊόντα που καθορίζει η Makita. Αν τοποθετήσετε τις μπαταρίες σε μη συμβατά προϊόντα μπορεί να έχει ως αποτέλεσμα πυρκαγιά, υπερβολική θερμότητα, έκρηξη ή διαρροή ηλεκτρολύτη.

ΦΥΛΑΞΤΕ ΤΙΣ ΟΔΗΓΙΕΣ ΑΥΤΕΣ.

⚠️ ΠΡΟΣΟΧΗ: Να χρησιμοποιείτε μόνο γνήσιες μπαταρίες της Makita.

Η χρήση μη γνήσιων μπαταριών Makita, ή μπαταριών που έχουν τροποποιηθεί, μπορεί να έχει ως αποτέλεσμα τη ρήξη της μπαταρίας, προκαλώντας πυρκαγιά, προσωπικό τραυματισμό και βλάβη. Επίσης, θα ακυρωθεί η εγγύηση της Makita για το εργαλείο και φορτιστή Makita.

Συμβουλές για τη διατήρηση της μέγιστης ζωής μπαταρίας

1. Φορτίζετε την κασέτα μπαταριών πριν από την πλήρη αποφόρτισή της. Πάντοτε να σταματάτε τη λειτουργία του εργαλείου και να φορτίζετε την κασέτα μπαταριών όταν παρατηρείτε μειωμένη ισχύ εργαλείου.
2. Ποτέ μην επαναφορτίζετε μια πλήρως φορτισμένη κασέτα μπαταριών. Η υπερφόρτιση μειώνει την ωφέλιμη ζωή της μπαταρίας.
3. Να φορτίζετε την κασέτα μπαταριών σε θερμοκρασία δωματίου, δηλαδή στους 10°C έως 40°C. Αφήστε μια θερμή κασέτα μπαταριών να κρυώσει πριν την φορτίσετε.
4. Να φορτίζετε την κασέτα μπαταριών εάν δεν τη χρησιμοποιείτε για μεγάλη χρονική περίοδο (περισσότερο από έξι μήνες).

ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ

⚠️ ΠΡΟΣΟΧΗ:

- Πάντοτε βεβαιώνεστε ότι το εργαλείο είναι σβηστό και η κασέτα μπαταρίας έχει αφαιρεθεί πριν ρυθμίσετε ή ελέγξετε κάποια λειτουργία στο εργαλείο.

Τοποθέτηση ή αφαίρεση της κασέτας μπαταρίας (Εικ. 1)

⚠️ ΠΡΟΣΟΧΗ:

- Πάντοτε να σβήνετε το εργαλείο πριν τοποθετήσετε ή αφαιρέσετε την κασέτα μπαταρίας.

- Κρατήστε το εργαλείο και την κασέτα μπαταρίας σταθερά κατά την τοποθέτηση ή αφαίρεση της κασέτας μπαταρίας. Αν δεν κρατάτε το εργαλείο και την κασέτα μπαταρίας σταθερά μπορεί να γλιστρήσουν από τα χέρια σας και να προκληθεί βλάβη στο εργαλείο και την κασέτα μπαταρίας και προσωπικός τραυματισμός.

Για να αφαιρέσετε την κασέτα μπαταρίας, ολισθήστε την από το εργαλείο ενώ σύρετε το κουμπί στο μπροστινό μέρος της κασέτας.

Για να τοποθετήσετε την κασέτα μπαταρίας, ευθυγραμμίστε τη γλώσσα στην κασέτα μπαταρίας με την αύλακα στην υποδοχή και ολισθήστε τη στη θέση της. Να την τοποθετείτε πλήρως μέχρι να ασφαλίσει στη θέση της, γεγονός που υποδεικνύεται με ένα χαρακτηριστικό ήχο. Αν μπορείτε να δείτε την κόκκινη ένδειξη στην επάνω πλευρά του κουμπιού, δεν έχει κλειδώσει τελείως.

⚠️ ΠΡΟΣΟΧΗ:

- Να τοποθετείτε πάντα την κασέτα μπαταρίας πλήρως μέχρι να μην βλέπτετε την κόκκινη ένδειξη. Σε αντίθετη περίπτωση, μπορεί να πέσει κατά λάθος από το εργαλείο και να τραυματίσει εσάς ή κάποιον παρευρισκόμενο.

- Μην τοποθετείτε την κασέτα μπαταρίας με βία. Αν η κασέτα δεν εισέρχεται με ευκολία, δεν είναι τοποθετημένη σωστά.

'Ελεγχος της υπόλοιπης χωρητικότητας μπαταρίας (BL1460A) (Εικ. 2)

ΠΑΡΑΤΗΡΗΣΗ:

- Ανάλογα με τις συνθήκες χρήσης και τη θερμοκρασία περιβάλλοντος, η ένδειξη μπορεί να διαφέρει λίγο από την πραγματική χωρητικότητα.

Κατά τη φόρτιση

Όταν αρχίζει η φόρτιση, αρχίζει να αναβοσβήνει η πρώτη (τέρμα αριστερά) ενδεικτική λυχνία. Κατόπιν, καθώς προχωράει η φόρτιση, ανάβουν οι άλλες λυχνίες, η μία μετά την άλλη, για να υποδείξουν τη χωρητικότητα της μπαταρίας.

ΠΑΡΑΤΗΡΗΣΗ:

• Αν η ενδεικτική λυχνία δεν ανάψει ή αναβοσβήνει κατά τη φόρτιση, η μπαταρία μπορεί να είναι ελαττωματική. Σε αυτή την περίπτωση, απευθυνθείτε στο τοπικό σας κέντρο εξυπηρέτησης.

Κατά τη χρήση

Όταν ανάψετε το εργαλείο, θα ανάψουν οι λυχνίες για να υποδείξουν την υπόλοιπη χωρητικότητα μπαταρίας. Όταν σβήσετε το εργαλείο, σβήνει το φως μετά από περίπου 5 δευτερόλεπτα.

Όταν πατάτε το κουμπί ελέγχου με το εργαλείο απενεργοποιημένο, οι ενδεικτικές λυχνίες ανάβουν για περίπου 5 δευτερόλεπτα για να εμφανίσουν τη χωρητικότητα της μπαταρίας.

Αν η πορτοκαλί λυχνία αναβοσβήνει, το εργαλείο σταματάει επειδή η υπόλοιπη χωρητικότητα μπαταρίας είναι χαμηλή (μηχανισμός αυτόματου σταματήματος). Φορτίστε την κασέτα μπαταρίας ή χρησιμοποιήστε μια φορτισμένη κασέτα μπαταρίας τώρα.

Όταν το εργαλείο χρησιμοποιείται με μπαταρία που δεν έχει χρησιμοποιηθεί για πολύ καιρό και το ενεργοποιήσετε, μπορεί να μην ανάψει καθόλου καμία λυχνία. Το εργαλείο σταματάει επειδή, τη συγκεκριμένη στιγμή, η υπόλοιτη χωρητικότητα της μπαταρίας είναι χαμηλή. Φορτίστε την μπαταρία σωστά.

Λειτουργία διακόπτη (Εικ. 3)

⚠️ ΠΡΟΣΟΧΗ:

• Πριν βάλετε την κασέτα μπαταρίας μέσα στο εργαλείο, πάντοτε ελέγχετε να δείτε ότι η σκανδάλη διακόπτης ενεργοποιείται κανονικά και επιστρέφει στη θέση “OFF” όταν ελευθερώνεται.

Για να ξεκινήσετε το εργαλείο, απλώς τραβήχτε την σκανδάλη διακόπτη. Ελευθερώστε την σκανδάλη διακόπτη για να σταματήσει.

Λειτουργία διακόπτη αντιστροφής (Εικ. 4)

⚠️ ΠΡΟΣΟΧΗ:

• Πάντοτε ελέγχετε την διεύθυνση περιστροφής πριν την λειτουργία.
• Χρησιμοποιείτε τον διακόπτη αντιστροφής μόνο όταν το εργαλείο σταματά εντελώς. Αλλάζοντας την διεύθυνση περιστροφής πριν σταματήσει το εργαλείο θα προκαλέσετε ζημιά στο εργαλείο.
• Όταν δεν λειτουργείτε το εργαλείο, πάντοτε τοποθετείτε τον μοχλό του διακόπτη αντιστροφής στην ουδέτερη θέση.

Αυτό το εργαλείο έχει ένα διακόπτη αντιστροφής για να αλλάζει την φορά περιστροφής. Πατήστε το μοχλό του διακόπτη αντιστροφής από την πλευρά Α για δεξιόστροφη περιστροφή ή από την πλευρά Β για αριστερόστροφη περιστροφή.

Οταν ο μοχλός του διακόπτη αντιστροφής βρίσκεται στην ουδέτερη θέση, ο διακόπτης αντιστροφής δεν μπορεί να τραβηχθεί.

Ανάβοντας τα λαμπάκια (Εικ. 5)

⚠️ ΠΡΟΣΟΧΗ:

- Μη κυττάτε το φώς ή την πηγή του φωτός απευθείας.

Τραβήχτε την σκανδάλη διακόπτη για να ανάψετε το λαμπάκι. Το λαμπάκι συνεχίζει να είναι αναμμένο ενώ η σκανδάλη είναι τραβηγμένη. Το λαμπάκι σβήνει αυτόματα σε 10 δευτερόλεπτα αφού η σκανδάλη διακόπτης έχει ελευθερωθεί.

ΠΑΡΑΤΗΡΗΣΗ:

- Χρησιμοποιείτε ένα ξηρό ύφασμα για να σκουπίσετε τους ρύπους από τους φακούς στα λαμπάκια. Προσέχετε να μη γρατσουνίσετε τους φακούς στα λαμπάκια διαφορετικά θα μειωθεί ο φωτισμός.

Ενδειξη LED / Ηχητής

Ενδειξη LED / Ο ηχητής στο εργαλείο δείχνει τις ακόλουθες λειτουργίες.

Λειτουργία Κατάσταση		Κατάσταση της ένδειξης LED / ηχητή		Απαιτούμενη ενέργεια
		Ενδειξη LED	Ηχητής
Στερέωση με αυτόματο σταμάτημα	Αυτή η λειτουργία ενεργοποιείται όταν το εργαλείο έχει φτάσει την προρυθμισμένη ροπή στερέωσης και κανονική σύσφιξη έχει συμπληρωθεί. Αυτό βοηθάει να αποφεύγεται η υπερβολική σύσφιξη.	Φωτίζεται με πράσινο για ένα περίπου. δευτερόλεπτο.	—	—
Καθυστέρηση επανεκκίνησης	Για περίπτου ένα δευτερόλεπτο μετά την στερέωση με αυτόματο σταμάτημα, το εργαλείο δεν ξεκινά ακόμη και εάν η σκανδάλη διακόπτης έχει τραβηχτεί.
Προειδοποίηση για ανεπαρκή στερέωση	Εχει γίνει ανεπαρκής στερέωση όταν η σκανδάλη διακόπτης ελευθερώθηκε πριν φθάσει στην προρυθμισμένη ροπή στερέωσης.	Φωτίζεται με κόκκινο.	Ενα μακρύ μπιπ.	Ξανασφίχτε τη βίδα.
Προειδοποίηση για κατάσταση φόρτισης κασέτας	Αυτό υποδεικνύει τον κατάλληλο χρόνο να αντικαταστήσετε την κασέτα μπαταρίας όταν η ισχύς μπαταρίας έχει πέσει.	Αναβοσβήνει αργά με κόκκινο.	Μιά σειρά μακρών μπιπ.	Αντικαταστείστε την μπαταρία με μιά άλλη πλήρως φορτισμένη.
Ελεγχος της κατάστασης φόρτισης της μπαταρίας, αυτόματο σταμάτημα.	Αυτή η λειτουργία ενεργοποιείται όταν η ισχύς της μπαταρίας είναι σχεδόν εξαντλημένη. Αυτή τη φορά το εργαλείο σταματά αμέσως.	Φωτίζεται με κόκκινο.	Ενα μακρύ μπιπ.	Αντικαταστείστε την μπαταρία με μιά άλλη πλήρως φορτισμένη.
Ελεγχος της ένδειξης LED, φωτός και λειτουργίας ηχητή.	Αυτή η λειτουργία ενεργοποιείται για να ελέγξει την σωστή λειτουργία της ένδειξης LED, φωτός και ηχητή όταν μιά κασέτα μπαταρίας έχει εισαχθεί στο εργαλείο.	Ανάβει πρώτα με πράσινο και μετά με κόκκινο. (Και μετά ανάβει το φως)	Μιά σειρά από πολύ βραχέα μπιπς.	—
Αντι-επαναρύθμιση του ελεγκτή	Αυτή η λειτουργία ενεργοποιείται όταν συμβεί μιά απότομη πτώση της τάσης της μπαταρίας για κάποιο λόγο και το εργαλείο σταματά.	Αναβοσβήνει εναλλακτικά με πράσινο και κόκκινο.	Μιά σειρά βραχέων μπιπ.	Αντικαταστείστε την μπαταρία με μιά άλλη πλήρως φορτισμένη.
Υπερθέρμανη	Αυτή η λειτουργία ενεργοποιείται εάν η θερμοκρασία του ελεγκτή ή του κινητήρα ανέβει σε υψηλό επίπεδο και το εργαλείο σταματήσει.	Αναβοσβήνει γρήγορα με κόκκινο.	Μιά σειρά βραχέων μπιπ.	Αφαιρέστε την κασέτα μπαταρίας αμέσως και ψύχτε το εργαλείο.
Λάθος λειτουργία της σκανδάλης διακόπτη	Αυτή η λειτουργία ενεργοποιείται για να αποφευχθεί η άμεση εκκίνηση του εργαλείου με την εισαγωγή της κασέτας μπαταρίας όταν είναι τραβηγμένη η σκανδάλη διακόπτης.	Αναβοσβήνει εναλλακτικά με πράσινο και κόκκινο.	Μιά σειρά βραχέων μπιπ.	Ελευθερώστε την σκανδάλη διακόπτη.

006388

Ρύθμιση της ροπής στερέωσης

Οταν επιθυμείτε να βιδώσετε μηχανόβιδες, ξυλόβιδες, εξαγωνικά μπουλόνια, κλπ. με την προκαθορισμένη ροπή, ρυθμίστε την ροπή στερέωσης ως ακολούθως.

1. Πρώτα αφαιρέστε την κασέτα μπαταρίας από το εργαλείο.
2. Χαλαρώστε και αφαιρέστε την βίδα που ασφαλίζει τον δακτύλιο. (Εικ. 6)
3. Περιστρέψτε τον δακτύλιο στο εμπρόσθιο μέρος του εργαλείου με το χέρι ώστε να δείτε μιά οπή κάτω από το δακτύλιο. (Εικ. 7)

4. Τοποθετείστε την κασέτα μπαταρίας στη θέση της και τραβήχτε την σκανδάλη διακόπτη. Ελευθερώστε την έτσι ώστε ο ρυθμιστικός δακτύλιος περιστρέφεται και γίνεται ορατός στην οπή. Τότε αφαιρέστε την κασέτα μπαταρίας.

5. Χρησιμοποιείστε μιά προαιρετική λαβή για να ρυθμίσετε τη ροπή στερέωσης. Βάλτε τον πείρο της ρυθμιστικής λαβής μέσα στην οπή στο εμπρόσθιο μέρος του εργαλείου. Και τότε γυρίστε την ρυθμιστική λαβή δεξιόστροφα για να ρυθμίσετε σε μικρότερη ροπή στερέωσης. (Εικ. 8)

6. Ευθυγραμμίστε την άκρη του δακτυλίου ρύθμισης με τον επιθυμητό σας αριθμό στην κλίμακα ροπής στερέωσης.
7. Βάλτε την κασέτα μπαταρίας και βεβαιωθείτε ότι μιά ροπή στερέωσης έχει ρυθμιστεί χρησιμοποιώντας ένα μετρητή ροπής στερέωσης.
8. Περιστρέψτε τον δακτύλιο στο εμπρόσθιο μέρος του εργαλείου και μετά σφίχτε την βίδα να ασφαλίσετε τον δακτύλιο.

ΠΑΡΑΤΗΡΗΣΗ:

- Οι αριθμοί στην κλίμακα της ροπής στερέωσης είναι ένας οδηγός για να ρυθμίσετε την επιθυμητή σας ροπή στερέωσης.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ

⚠️ ΠΡΟΣΟΧΗ:

- Πάντοτε βεβαιώνεστε ότι το εργαλείο είναι σβηστό και η κασέτα μπαταρίας έχει αφαιρεθεί πριν εκτελέσετε κάποια εργασία στο εργαλείο.

Επιλογή σωστής υποδοχής

Υπάρχουν διαφορετικοί τύποι υποδοχών για μερικά μοντέλα ανάλογα με τις εφαρμογές. Επιλέξτε και τοποθετήστε την σωστή υποδοχή για την εφαρμογή σας.

Τοποθέτηση ή αφαίρεση της υποδοχής (Εικ. 9)

Για να τοποθετήσετε την υποδοχή, σπρώχτε την στον τετράγωνο οδηγό του εργαλείου με το ένα χέρι πιέζοντας τον πείρο στον τετράγωνο οδηγό με το άλλο χέρι μέχρι να κλειδώσει στη θέση της. Για να αφαιρέσετε την υποδοχή, απλώς τραβήχτε την έξω πιέζοντας τον πείρο στον τετράγωνο οδηγό.

ΛΕΙΤΟΥΡΓΙΑ

Κρατάτε το εργαλείο σταθερά και τοποθετήστε την υποδοχή πάνω από το μπουλόνι ή το παξιμάδι. Μετά ανάψτε το εργαλείο. Όταν ο συμπλέκτης εμπλακεί, ο κινητήρας θα σταματήσει αυτόματα. Τότε ελευθερώστε την σκανδάλη διακόπτη.

ΠΑΡΑΤΗΡΗΣΗ:

- Κρατάτε το εργαλείο με τον τετράγωνο οδηγό διευθυνόμενο ίσια προς το μπουλόνι ή παξιμάδι, αλλοιώς το μπουλόνι ή το παξιμάδι θα πάθουν ζημιά.

Ορια ικανότητας στερέωσης (Εικ. 10 και 11)

Χρησιμοποιείτε το εργαλείο μέσα στα όρια της ροπής στερέωσης. Εάν χρησιμοποιήσετε το εργαλείο πέραν των ορίων αυτών, ο συμπλέκτης δεν θα λειτουργεί και το εργαλείο δεν θα μπορεί να αποδώσει αρκετή ροπή στερέωσης.

ΠΑΡΑΤΗΡΗΣΗ:

• Η γωνία περιστροφής είναι η γωνία την οποία μιά βίδα / μπουλόνι διαγράφει όταν το εργαλείο φθάνει στο 100% από το 50% της επιθυμητής ροπής.
  • Η χρήση μιάς κασέτας μπαταρίας ευρισκόμενης σε χαμηλή θερμοκρασία μπορεί καμμιά φορά να ενεργοποιήσει το λαμπάκι προειδοποίησης και τον ηχητή για ανεπάρκεια φόρτισης μπαταρίας που αναγκάζουν το εργαλείο να σταματήσει αμέσως. Στην περίπτωση αυτή, το εύρος της ικανότητας στερέωσης ενδέχεται να είναι κατώτερο από εκείνο που υποδεικνύεται στις Εικ. 10 και 11 ακόμη και αν χρησιμοποιηθεί φορτισμένη κασέτα μπαταρίας.

ΣΥΝΤΗΡΗΣΗ

⚠️ ΠΡΟΣΟΧΗ:

- Πριν την εκτέλεση εργασιών με τη συσκευή διαβεβαιώνεστε πάντοτε, για το ότι η συσκευή σβήστηκε με απομακρυσμένο το συσσωρευτή.

- Μην χρησιμοποιείτε ποτέ βενζίνη, πετρελαϊκό αιθέρα, διαλυτικό, αλκοόλη ή παρόμοιες ουσίες. Ενδέχεται να προκληθεί αποχρωματισμός παραμόρφωση ή ρωγμές.

Για την διατήρηση της ΑΣΦΑΛΕΙΑΣ και ΑΞΙΟΠΙΣΤΙΑΣ του προιόντος, επισκευές, οποιαδήποτε άλλη συντήρηση ή ρύθμιση πρέπει να εκτελούνται από τα Εξουσιοδοτημένα Κέντρα Εξυπηρέτησης της Makita, με χρήση πάντοτε ανταλλακτικών Makita.

ΠΡΟΑΙΡΕΤΙΚΑ ΕΞΑΡΤΗΜΑΤΑ

⚠️ ΠΡΟΣΟΧΗ:

- Αυτά τα ανταλλακτικά ή προσαρτήματα συνιστώνται για χρήση με το εργαλείο σας της Makita που περιγράφεται στο εγχειρίδιο αυτό. Η χρήση οτιδήποτε άλλων ανταλλακτικών ή προσαρτημάτων μπορεί να παρουσιάσουν κίνδυνο τραυματισμού σε άτομα.

Εάν χρειάζεστε βοήθεια ή περισσότερες λεπτομέρειες σε σχέση με αυτά τα ανταλλακτικά, ρωτήστε το τοπικό σας κέντρο εξυπηρέτησης της Makita.

• Γνήσια μπαταρία και φορτιστής της Makita

• Αυτόματος προσαρμοστής ανανέωσης

• Προστατευτικό (Κίτρινο, Μπλε, Κόκκινο, Διαυγές)

- Προσαρμοστική λαβή

• Ρύθμιση μοχλού διακόπτη

• Πλήρης ατρακτος 12,7

• Διάταξη αποφυγής κλοτσήματος

ΠΑΡΑΤΗΡΗΣΗ:

- Μερικά στοιχεία στη λίστα μπορεί να συμπεριλαμβάνονται στη συσκευασία εργαλείου ως στάνταρ εξαρτήματα. Μπορεί να διαφέρουν ανάλογα με τη χώρα.

Για μοντέλα DFL300F

ENG905-1

Θόρυβος

Το τυπικό Α επίπεδο μετρημένου θορύβου καθορίζεται σύμφωνα με το EN62841-2-2:

Στάθμη πίεσης ήχου (L _pA ): 72 dB (A)

Αβεβαιότητα (Κ): 3 dB (Α)

Η ένταση ήχου υπο συνθήκες εργασίας μπορεί να μπερβεί τα 80 dB (A).

ENG907-1

ΠΑΡΑΤΗΡΗΣΗ:

• Η δηλωμένη τιμή(ές) εκπομπής θορύβου έχει μετρηθεί σύμφωνα με την πρότυπη μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο άλλο.
• Η δηλωμένη τιμή(ές) εκπομπής θορύβου μπορεί να χρησιμοποιηθεί και στην προκαταρκτική αξιολόγηση της έκθεσης.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Να φοράτε ωτοασπίδες.

- Η εκπομπή θορύβου κατά τη χρήση του ηλεκτρικού εργαλείου σε πραγματικές συνθήκες μπορεί να διαφέρει από τη δηλωμένη τιμή(ές) ανάλογα με τους τρόπους χρήσης του εργαλείου, ιδιαίτερα το είδος του τεμαχίου εργασίας που υπόκειται επεξεργασία.

• Φροντίστε να λάβετε τα κατάλληλα μέτρα προστασίας του χειριστή βάσει ενός υπολογισμού της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλες τις συνιστώσες του κύκλου λειτουργίας όπως τους χρόνους που το εργαλείο είναι εκτός λειτουργίας και όταν βρίσκεται σε αδρανή λειτουργία πέραν του χρόνου ενεργοποίησης).

ENG900-1

Κραδασμός

Η ολική τιμή δόνησης (άθροισμα τρι-αξονικού διανύσματος) καθορίζεται σύμφωνα με το EN62841-2-2:

Είδος εργασίας: βίδωμα χωρίς κρούση Εκπομπή δόνησης (aₕ): 2,5 m/s² ή λιγότερο Αβεβαιότητα (K): 1,5 m/s²

ENG901-2

ΠΑΡΑΤΗΡΗΣΗ:

• Η δηλωμένη τιμή(ές) συνολικών κραδασμών έχει μετρηθεί σύμφωνα με την πρότυπη μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο άλλο.

- Η δηλωμένη τιμή(ές) συνολικών κραδασμών μπορεί να χρησιμοποιηθεί και στην προκαταρκτική αξιολόγηση της έκθεσης.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Η εκπομπή κραδασμών κατά τη χρήση του ηλεκτρικού εργαλείου σε πραγματικές συνθήκες μπορεί να διαφέρει από τη δηλωμένη τιμή(ές) εκπομπής ανάλογα με τους τρόπους χρήσης του εργαλείου, ιδιαίτερα το είδος του τεμαχίου εργασίας που υπόκειται επεξεργασία.

• Φροντίστε να λάβετε τα κατάλληλα μέτρα προστασίας του χειριστή βάσει ενός υπολογισμού της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλες τις συνιστώσες του κύκλου λειτουργίας όπως τους χρόνους που το εργαλείο είναι εκτός λειτουργίας και όταν βρίσκεται σε αδρανή λειτουργία πέραν του χρόνου ενεργοποίησης).

Για μοντέλα DFL400F

ENG905-1

Θόρυβος

Το τυπικό Α επίπεδο μετρημένου θορύβου καθορίζεται σύμφωνα με το EN62841-2-2:

Στάθμη πίεσης ήχου (L _pA ): 73 dB (A) Αβεβαιότητα (K): 3 dB (A)

Η ένταση ήχου υπο συνθήκες εργασίας μπορεί να μπερβεί τα 80 dB (A).

ENG907-1

ΠΑΡΑΤΗΡΗΣΗ:

- Η δηλωμένη τιμή(ές) εκπομπής θορύβου έχει μετρηθεί σύμφωνα με την πρότυπη μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο άλλο.

- Η δηλωμένη τιμή(ές) εκπομπής θορύβου μπορεί να χρησιμοποιθεί και στην προκαταρκτική αξιολόγηση της έκθεσης.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Να φοράτε ωτοασπίδες.

- Η εκπομπή θορύβου κατά τη χρήση του ηλεκτρικού εργαλείου σε πραγματικές συνθήκες μπορεί να διαφέρει από τη δηλωμένη τιμή(ές) ανάλογα με τους τρόπους χρήσης του εργαλείου, ιδιαίτερα το είδος του τεμαχίου εργασίας που υπόκειται επεξεργασία.

• Φροντίστε να λάβετε τα κατάλληλα μέτρα προστασίας του χειριστή βάσει ενός υπολογισμού της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλες τις συνιστώσες του κύκλου λειτουργίας όπως τους χρόνους που το εργαλείο είναι εκτός λειτουργίας και όταν βρίσκεται σε αδρανή λειτουργία πέραν του χρόνου ενεργοποίησης).

ENG900-1

Κραδασμός

Η ολική τιμή δόνησης (άθροισμα τρι-αξονικού διανύσματος) καθορίζεται σύμφωνα με το EN62841-2-2:

Είδος εργασίας: βίδωμα χωρίς κρούση Εκπομπή δόνησης (aₙ): 2,5 m/s² ή λιγότερο Αβεβαιότητα (K): 1,5 m/s²

ENG901-2

ΠΑΡΑΤΗΡΗΣΗ:

- Η δηλωμένη τιμή(ές) συνολικών κραδασμών έχει μετρηθεί σύμφωνα με την πρότυπη μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο άλλο.

- Η δηλωμένη τιμή(ές) συνολικών κραδασμών μπορεί να χρησιμοποιηθεί και στην προκαταρκτική αξιολόγηση της έκθεσης.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Η εκπομπή κραδασμών κατά τη χρήση του ηλεκτρικού εργαλείου σε πραγματικές συνθήκες μπορεί να διαφέρει από τη δηλωμένη τιμή(ές) εκπομπής ανάλογα με τους τρόπους χρήσης του εργαλείου, ιδιαίτερα το είδος του τεμαχίου εργασίας που υπόκειται επεξεργασία.

• Φροντίστε να λάβετε τα κατάλληλα μέτρα προστασίας του χειριστή βάσει ενός υπολογισμού της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλες τις συνιστώσες του κύκλου λειτουργίας όπως τους χρόνους που το εργαλείο είναι εκτός λειτουργίας και όταν βρίσκεται σε αδρανή λειτουργία πέραν του χρόνου ενεργοποίησης).

ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΕΚ

Για τις ευρωπαϊκές χώρες μόνο

Η δήλωση συμμόρφωσης ΕΚ περιλαμβάνεται ως Παράρτημα Α σε αυτό το εγχειρίδιο οδηγιών.

Makita Europe N.V.

Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan

885354C991

www.makita.com

IDE
