Produkttyp	Akku-Winkelschrauber
Marke	Makita
Modell	DFL400F
Anzugsmoment (starre Verbindung)	25-40 N·m
Anzugsmoment (weiche Verbindung)	25-40 N·m
Antriebsvierkant	9,5 mm
Leerlaufdrehzahl	260 min⁻¹
Gesamtlänge	460-477 mm (je nach Akku)
Nettogewicht	1,8-2,1 kg (je nach Akku)
Nennspannung	14,4 V DC
Kompatible Akkus	BL1415N, BL1415NA, BL1430, BL1430B, BL1440, BL1450, BL1460A, BL1460B
Kompatible Ladegeräte	DC18RC, DC18RD, DC18RE, DC18SD, DC18SE, DC18SF
Schalldruckpegel	73 dB(A) (Unsicherheit 3 dB)
Vibrationspegel (schlagfreies Schrauben)	≤ 2,5 m/s² (Unsicherheit 1,5 m/s²)
Hauptfunktionen	Automatischer Stopp, Drehrichtungsumschalter, LED-Lampe, LED-Anzeige, akustischer Signalgeber, Drehmomenteinstellung
Sicherheit	Wiederanlaufsperre, Überhitzungsschutz, Tiefentladeschutz
Verwendungszweck	Schrauben in Holz, Metall und Kunststoff
Wartung	Mit einem trockenen Tuch reinigen, keine Lösungsmittel verwenden
Optionales Zubehör	Einstellgriff, Original-Akku und -Ladegerät, Regenerationsadapter, Schutzhüllen, Rückstoßschutzvorrichtung

Häufig gestellte Fragen - DFL400F MAKITA

Wie installiere ich den Akku am Winkelschrauber DFL400F?

Um den Akku zu installieren, richten Sie die Rastnase an der Nut im Inneren des Gehäuses aus und schieben Sie ihn hinein, bis er hörbar einrastet. Stellen Sie sicher, dass die rote Anzeige am Knopf nicht mehr sichtbar ist. Zum Entfernen schieben Sie den Akku, während Sie den vorderen Knopf drücken.

Was ist der Anzugsmomentbereich des DFL400F?

Das Anzugsmoment für starre und weiche Verbindungen beträgt 25 bis 40 N·m. Verwenden Sie das Werkzeug in diesem Bereich, um die ordnungsgemäße Funktion der Kupplung zu gewährleisten.

Wie stelle ich das Anzugsmoment ein?

Entfernen Sie den Akku, lösen Sie die Ringschraube, drehen Sie den Ring, um die Öffnung freizulegen. Setzen Sie den Akku wieder ein, betätigen Sie den Abzug und lassen Sie ihn los. Entfernen Sie den Akku, stecken Sie den optionalen Einstellgriff in die Öffnung und drehen Sie ihn, um das Drehmoment einzustellen. Richten Sie die Ringkante an der gewünschten Skala aus und ziehen Sie die Schraube fest.

Was tun, wenn die LED-Anzeige rot blinkt?

Langsames rotes Blinken zeigt einen schwachen Akku an. Ersetzen Sie den Akku durch einen vollständig geladenen. Schnelles Blinken zeigt Überhitzung an: Entfernen Sie den Akku und lassen Sie das Werkzeug abkühlen.

Wie ändere ich die Drehrichtung?

Verwenden Sie den Drehrichtungsumschalter in der Nähe des Abzugs. Drücken Sie den Hebel auf Seite A für Rechtslauf, auf Seite B für Linkslauf. Ändern Sie die Richtung nur bei vollständigem Stillstand des Werkzeugs. In Neutralstellung ist der Abzug blockiert.

Welches Zubehör wird für den DFL400F empfohlen?

Empfohlenes Zubehör umfasst: Original-Makita-Akkus und -Ladegeräte, Einstellgriff, automatischer Regenerationsadapter, Schutzhüllen (gelb, blau, rot, transparent) und Rückstoßschutzvorrichtung. Verwenden Sie nur Makita-Zubehör.

Wie warte ich den Winkelschrauber DFL400F?

Entfernen Sie vor der Wartung den Akku. Reinigen Sie das Werkzeug mit einem trockenen Tuch. Verwenden Sie niemals Benzin, Spiritus, Verdünner oder Alkohol. Wenden Sie sich für Reparaturen an ein autorisiertes Makita-Servicecenter mit Original-Ersatzteilen.

Welche Akkus und Ladegeräte sind kompatibel?

Kompatible Akkus: BL1415N, BL1415NA, BL1430, BL1430B, BL1440, BL1450, BL1460A, BL1460B. Kompatible Ladegeräte: DC18RC, DC18RD, DC18RE, DC18SD, DC18SE, DC18SF. Verwenden Sie nur die aufgeführten Makita-Akkus und -Ladegeräte.

Wie verwende ich die automatische Stoppfunktion?

Der automatische Stopp wird ausgelöst, wenn das voreingestellte Anzugsmoment erreicht ist. Der Motor stoppt und die LED-Anzeige leuchtet etwa 1 Sekunde lang grün. Lassen Sie dann den Abzug los. Es ist eine Neustartverzögerung von etwa 1 Sekunde aktiv.

Was tun bei Überhitzung des Werkzeugs?

Wenn die LED-Anzeige schnell rot blinkt und eine Reihe kurzer akustischer Signale ertönt, deutet dies auf eine Überhitzung hin. Entfernen Sie sofort den Akku und lassen Sie das Werkzeug abkühlen, bevor Sie es wieder verwenden.

BEDIENUNGSANLEITUNG DFL400F MAKITA

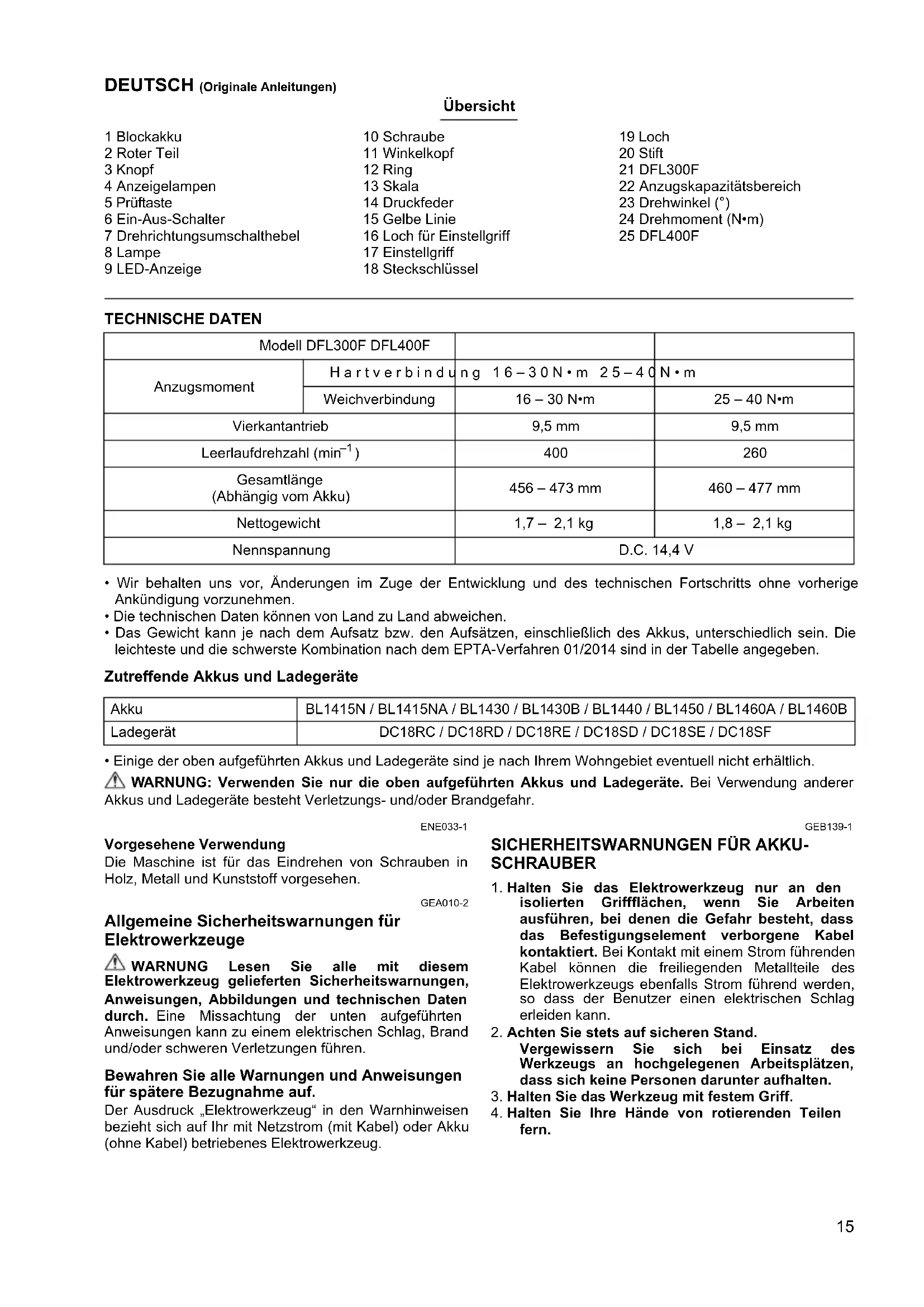

D Akku-Winkelschrauber Betriebsanleitung

1 Blockakku	10 Schraube	19 Loch
2 Roter Teil	11 Winkelkopf	20 Stift
3 Knopf	12 Ring	21 DFL300F
4 Anzeigelampen	13 Skala	22 Anzugskapazitätsbereich
5 Prüftaste	14 Druckfeder	23 Drehwinkel (°)
6 Ein-Aus-Schalter	15 Gelbe Linie	24 Drehmoment (N•m)
7 Drehrichtungsumschalthebel	16 Loch für Einstellgriff	25 DFL400F
8 Lampe	17 Einstellgriff
9 LED-Anzeige	18 Steckschlüssel

TECHNISCHE DATEN

Modell DFL300F DFL400F
Anzugsmoment	Hartverbindung 16-30 N·m 25-40 N·m
	Weichverbindung	16-30 N·m	25-40 N·m
Vierkantantrieb		9,5 mm	9,5 mm
Leerlaufdrehzahl (min ^-1 )		400	260
Gesamtlänge(Abhängig vom Akku)		456-473 mm	460-477 mm
Nettogewicht		1,7-2,1 kg	1,8-2,1 kg
Nennspannung		D.C. 14,4 V

- Wir behalten uns vor, Änderungen im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.

• Die technischen Daten können von Land zu Land abweichen.

- Das Gewicht kann je nach dem Aufsatz bzw. den Aufsätzen, einschließlich des Akkus, unterschiedlich sein. Die leichteste und die schwerste Kombination nach dem EPTA-Verfahren 01/2014 sind in der Tabelle angegeben.

Zutreffende Akkus und Ladegeräte

Akku	BL1415N / BL1415NA / BL1430 / BL1430B / BL1440 / BL1450 / BL1460A / BL1460B
Ladegerät	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF

• Einige der oben aufgeführten Akkus und Ladegeräte sind je nach Ihrem Wohngebiet eventuell nicht erhältlich.

⚠️ WARNUNG: Verwenden Sie nur die oben aufgeführten Akkus und Ladegeräte. Bei Verwendung anderer Akkus und Ladegeräte besteht Verletzungs- und/oder Brandgefahr.

ENE033-1

GEB139-1

Vorgesehene Verwendung

Die Maschine ist für das Eindrehen von Schrauben in Holz, Metall und Kunststoff vorgesehen.

GEA010-2

Allgemeine Sicherheitswarnungen für Elektrowerkzeuge

⚠️ WARNUNG Lesen Sie alle mit diesem Elektrowerkzeug gelieferten Sicherheitswarnungen, Anweisungen, Abbildungen und technischen Daten durch. Eine Missachtung der unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.

Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku (ohne Kabel) betriebenes Elektrowerkzeug.

SICHERHEITSWARNUNGEN FÜR AKKUSCHRAUBER

1. Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Gefahr besteht, dass das Befestigungselement verborgene Kabel kontaktiert. Bei Kontakt mit einem Strom führenden Kabel können die freiliegenden Metallteile des Elektrowerkzeugs ebenfalls Strom führend werden, so dass der Benutzer einen elektrischen Schlagerleiden kann.

2. Achten Sie stets auf sicheren Stand. Vergewissern Sie sich bei Einsatz des Werkzeugs an hochgelegenen Arbeitsplätzen, dass sich keine Personen darunter aufhalten.

3. Halten Sie das Werkzeug mit festem Griff.

4. Halten Sie Ihre Hände von rotierenden Teilen fern.

5. Vermeiden Sie eine Berührung des Einsatzes oder des Werkstücks unmittelbar nach der Bearbeitung, weil die Teile noch sehr heiß sind und Hautverbrennungen verursachen können.

6. Spannen Sie Werkstücke stets in einen Schraubstock oder eine ähnliche Aufspannvorrichtung ein.

DIESE ANWEISUNGEN AUFBEWAHREN.

WARNING:

Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung können schwere Verletzungen verursachen.

ENC007-12

WICHTIGE SICHERHEITSANWEISUNGEN FÜR AKKU

1. Lesen Sie vor der Benutzung des Akkus alle Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.
2. Unterlassen Sie ein Zerlegen des Akkus.
3. Falls die Betriebszeit beträchtlich kürzer geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion.

4. Falls Elektrolyt in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls können Sie Ihre Sehkraft verlieren.

5. Der Akku darf nicht kurzgeschlossen werden:
   (1) Die Kontakte dürfen nicht mit leitfähigem Material berührt werden.
   (2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z. B. Nägel, Münzen usw.
   (3) Setzen Sie den Akku weder Wasser noch Regen aus.
   Ein Kurzschluss des Akkus verursacht starken Stromfluss, der Überhitzung, mögliche Verbrennungen und einen Defekt zur Folge haben kann.

6. Lagern Sie das Werkzeug und den Akku nicht an Orten, an denen die Temperatur 50°C erreichen oder überschreiten kann.

7. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.

8. Achten Sie darauf, dass der Akku nicht fallen gelassen oder Stößen ausgesetzt wird.

9. Benutzen Sie keine beschädigten Akkus.

10. Die enthaltenen Lithium-Ionen-Akkus unterliegen den Anforderungen der Gefahrengut-Gesetzgebung.

Für kommerzielle Transporte, z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen zu Verpackung und Etikettierung beachtet werden.

Zur Vorbereitung des zu transportierenden Artikels ist eine Beratung durch einen Experten für Gefahrengut erforderlich. Bitte beachten Sie möglicherweise ausführlichere nationale Vorschriften.

Überkleben oder verdecken Sie offene Kontakte, und verpacken Sie den Akku so, dass er sich in der Verpackung nicht umher bewegen kann.

1. Befolgen Sie die örtlichen Bestimmungen bezüglich der Entsorgung von Akkus.

2. Verwenden Sie die Akkus nur mit den von Makita angegebenen Produkten. Das Einsetzen der Akkus in nicht konforme Produkte kann zu einem Brand, übermäßiger Hitzebildung, einer Explosion oder Auslaufen von Elektrolyt führen.

DIESE ANWEISUNGEN AUFBEWAHREN.

⚠ VORSICHT: Verwenden Sie nur Original-Makita-Akkus.

Die Verwendung von Nicht-Original-Makita-Akkus oder von Akkus, die abgeändert worden sind, kann zum Bersten des Akkus und daraus resultierenden Bränden, Personenschäden und Beschädigung führen. Außerdem wird dadurch die Makita-Garantie für das Makita-Werkzeug und -Ladegerät ungültig.

Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen erschöpft ist. Schalten Sie das Werkzeug stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Werkzeugleistung feststellen.
2. Unterlassen Sie erneutes Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwischen 10 – 40°C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden.
4. Der Akku muss geladen werden, wenn er lange Zeit (länger als sechs Monate) nicht benutzt wird.

FUNKTIONSBESCHREIBUNG

VORSICHT:

- Vergewissern Sie sich vor der Durchführung von Einstellungen oder Funktionsprüfungen der Maschine stets, dass die Maschine ausgeschaltet und der Akku abgenommen ist.

Anbringen und Abnehmen des Akkus (Abb. 1)

VORSICHT:

• Schalten Sie stets die Maschine aus, bevor Sie den Akku anbringen oder abnehmen.
• Halten Sie Maschine und Akku beim Anbringen oder Abnehmen des Akkus sicher fest. Wenn Sie Maschine und Akku nicht sicher festhalten, können sie Ihnen aus der Hand rutschen, was zu einer Beschädigung der Maschine und des Akkus und zu Körperverletzungen führen kann.

Ziehen Sie den Akku zum Abnehmen von der Maschine ab, während Sie den Knopf an der Vorderseite des Akkus verschieben.

Richten Sie zum Anbringen des Akkus dessen Führungsfeder auf die Nut im Gehäuse aus, und schieben Sie den Akku hinein. Schieben Sie ihn vollständig ein, bis er mit einem hörbaren Klicken einrastet. Falls die rote Anzeige an der Oberseite des Knopfes sichtbar ist, ist der Akku-Adapter nicht vollständig verriegelt.

VORSICHT:

• Schieben Sie den Akku stets bis zum Anschlag ein, bis die rote Anzeige nicht mehr sichtbar ist. Anderenfalls kann er aus der Maschine herausfallen und Sie oder umstehende Personen verletzen.
• Unterlassen Sie Gewaltanwendung beim Anbringen des Akkus. Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet.

Prüfen der Akku-Restladung (BL1460A) (Abb. 2)

HINWEIS:

- Abhängig von den Benutzungsbedingungen und der Umgebungstemperatur kann die Anzeige geringfügig von der tatsächlichen Kapazität abweichen.

Beim Laden

Zu Beginn des Ladevorgangs beginnt die erste (linke) Anzeigenleuchte zu flackern. Mit fortschreitendem Ladevorgang leuchten die andern Lampen nach und nach auf und zeigen den Ladezustand an.

HINWEIS:

- Falls die Anzeigelampe beim Laden nicht aufleuchtet oder flackert, ist der Akku möglicherweise defekt. Wenden Sie sich in diesem Fall an Ihr lokales Kundenzentrum.

Im Gebrauch

Wenn das Werkzeug eingeschaltet wird, leuchten die Lampen auf, um die Akku-Restkapazität anzuzeigen. Wenn das Werkzeug ausgeschaltet wird, erlischt die Lampe nach ca. 5 Sekunden.

Wenn Sie die Prüftaste bei ausgeschaltetem Werkzeug drücken, leuchten die Anzeigelampen ca. 5 Sekunden lang auf, um die Akkukapazität anzuzeigen.

Falls die orangefarbene Lampe flackert, bleibt das Werkzeug wegen geringer Akku-Restkapazität stehen (Abschaltautomatik). Laden Sie in diesem Fall den Akku auf, oder verwenden Sie einen geladenen Akku.

Wenn das Werkzeug mit einem längere Zeit unbenutzten Akku verwendet und eingeschaltet wird, leuchten u. U. keine Lampen auf. In diesem Fall schaltet sich das Werkzeug wegen geringer Akku-Restkapazität aus. Laden Sie den Akku ordnungsgemäß auf.

Schalterfunktion (Abb. 3)

VORSICHT:

- Vergewissern Sie sich vor dem Einsetzen des Akkus in die Maschine stets, dass der Ein-Aus-Schalter ordnungsgemäß funktioniert und beim Loslassen in die AUS-Stellung zurückkehrt.

Zum Einschalten der Maschine drücken Sie einfach den Ein-Aus-Schalter. Zum Ausschalten lassen Sie den Ein-Aus-Schalter los.

Drehrichtungsumschalterfunktion (Abb. 4)

VORSICHT:

• Prüfen Sie stets die Drehrichtung, bevor Sie mit der Arbeit beginnen.
• Betätigen Sie den Drehrichtungsumschalter erst, nachdem die Maschine völlig zum Stillstand gekommen ist. Durch Umschalten der Drehrichtung bei noch laufender Maschine kann die Maschine beschädigt werden.
• Wenn Sie die Maschine nicht benutzen, stellen Sie den Drehrichtungsumschalter stets auf die Neutralstellung.

Diese Maschine besitzt einen Drehrichtungsumschalter. Drücken Sie auf die Seite A des Drehrichtungsumschalters für Rechtsdrehung, und auf die Seite B für Linksdrehung. In der Neutralstellung des Drehrichtungsumschalters ist der Ein-Aus-Schalter verriegelt.

Aufleuchten der Lampen (Abb. 5)

VORSICHT:

- Blicken Sie nicht direkt in das Licht oder die Lichtquelle.

Betätigen Sie den Ein-Aus-Schalter, um die Lampe einzuschalten. Die Lampe bleibt erleuchtet, solange der Ein-Aus-Schalter gedrückt gehalten wird. Die Lampe erlischt etwa 10 Sekunden nach dem Loslassen des Ein-Aus-Schalters automatisch.

HINWEIS:

- Wischen Sie Schmutz auf der Lampenlinse mit einem trockenen Tuch ab. Achten Sie sorgfältig darauf, dass Sie die Lampenlinse nicht verkratzen, weil sich sonst die Lichtstärke verringert.

LED-Anzeige / Pieptongeber

LED-Anzeige / Pieptongeber am Werkzeug zeigen die folgenden Funktionen an.

Funktion Zustand		Zustand von LED-Anzeige/Pieptongeber		Maßnahme
		LED-Anzeige	Pieptongeber
Anzugs-Abschaltautomatik	Diese Funktion wird aktiviert, wenn die Maschine das vorgegebene Anzugsmoment erreicht hat und der normale Anzugsvorgang beendet ist, um Überdrehen zu verhindern.	Leuchtet etwa eine Sekunde lang in Grün auf.	—	—
Verzögerter Neustart	Die Maschine lässt sich nach der Aktivierung der Anzugs-Abschaltautomatik etwa eine Sekunde lang selbst durch Betätigung des Ein-Aus-Schalters nicht starten.
Warnung vor unzureichendem Anzugsmoment	Eine Schraube wird unzureichend angezogen, wenn der Ein-Aus-Schalter vor Erreichen des vorgegebenen Anzugsmoments losgelassen wird.	Leuchtet in Rot auf.	Langer Piepton	Schraube nachziehen.
Warnung für Akkukapazität	Zeigt die angemessene Zeit zum Auswechseln des Akkus an, wenn die Akkuleistung nachlässt.	Blinkt langsam in Rot.	Eine Folge langer Pieptöne	Den Akku durch einen voll aufgeladenen ersetzen.
Überprüfen der Akku-Restkapazität, Abschaltautomatik	Diese Funktion wird aktiviert, wenn der Akku nahezu erschöpft ist. Dabei bleibt die Maschine unverzüglich stehen.	Leuchtet in Rot auf.	Langer Piepton	Den Akku durch einen voll aufgeladenen ersetzen.
Überprüfen des LED-Anzeigen-, Lampen- und Summerbetriebs	Diese Funktion wird aktiviert, um den einwandfreien Betrieb der LED-Anzeige, der Lampe und des Summers zu überprüfen, wenn ein Akku in die Maschine eingesetzt worden ist.	Leuchtet erst grün, dann rot auf. (Und dann schaltet sich die Lampe ein.)	Eine Folge sehr kurzer Pieptöne	—
Anti-Rücksetzung der Steuerung	Diese Funktion wird aktiviert, wenn aus irgendeinem Grund ein ungewöhnlicher Akkuspannungsabfall auftritt und die Maschine anhält.	Blinkt abwechselnd in Rot und Grün.	Eine Folge kurzer Pieptöne	Den Akku durch einen voll aufgeladenen ersetzen.
Überhitzen	Diese Funktion ist wirksam, wenn die Temperatur des Steuergerätes oder Motors auf einen hohen Wert steigt und das Werkzeug stehen bleibt.	Blinkt schnell in Rot.	Eine Folge kurzer Pieptöne	Den Akku sofort abnehmen, und die Maschine abkühlen lassen.
Bedienungsfehler des Ein-Aus-Schalters	Diese Funktion wird aktiviert, um den sofortigen Start der Maschine nach dem Einsetzen eines Akkus bei gedrücktem Ein-Aus-Schalter zu verhindern.	Blinkt abwechselnd in Rot und Grün.	Eine Folge kurzer Pieptöne	Den Ein-Aus-Schalter loslassen.

006388

Einstellen des Anzugsmoments

Wenn Sie Maschinenschrauben, Holzschrauben, Sechskantschrauben usw. mit vorgegebenem Drehmoment anziehen wollen, stellen Sie das Anzugsmoment wie folgt ein.

1. Nehmen Sie zuerst den Akku von der Maschine ab.
2. Lösen und entfernen Sie die Schraube, die den Ring sichert. (Abb. 6)

3. Drehen Sie den Ring am Vorderende der Maschine von Hand, so dass ein Loch unter dem Ring sichtbar wird. (Abb. 7)

4. Bringen Sie den Akku an, und drücken Sie den Ein-Aus-Schalter. Lassen Sie den Schalter los, so dass sich der Einstellring dreht und im Loch sichtbar wird. Nehmen Sie dann den Akku ab.

5. Benutzen Sie den gesonderten Einstellknopf zur Einstellung des Anzugsmoments. Führen Sie den Stift des Einstellknopfes in das Loch an der Vorderseite des Werkzeugs ein. Drehen Sie dann den Einstellknopf im Uhrzeigersinn, um das Anzugsmoment zu erhöhen, oder entgegen dem Uhrzeigersinn, um das Anzugsmoment zu verringern. (Abb. 8)

6. Richten Sie die Kante des Einstellrings auf die gewünschte Zahl der Anzugsmomentskala aus.

7. Setzen Sie den Akku ein, und vergewissern Sie sich mit Hilfe eines Anzugsmomentprüfers, dass das korrekte Anzugsmoment eingestellt worden ist.
8. Drehen Sie den Ring an der Vorderseite des Werkzeugs, und ziehen Sie dann die Schraube zur Sicherung des Rings an.

HINWEIS:

- Die Nummern auf der Anzugsmomentskala dienen lediglich als Anhaltspunkte für die Einstellung des gewünschten Anzugsmoments.

MONTAGE

VORSICHT:

- Vergewissern Sie sich vor der Ausführung von Arbeiten an der Maschine stets, dass die Maschine ausgeschaltet und der Akku abgenommen ist.

Wahl des korrekten Steckschlüsseleinsatzes

Je nach Anwendung sind für manche Modelle unterschiedliche Steckschlüsseleinsätze erhältlich. Wählen und installieren Sie den korrekten Steckschlüsseleinsatz für Ihre Anwendung.

Anbringen und Abnehmen des Steckschlüsseleinsatzes (Abb. 9)

Drücken Sie den Stift am Antriebsvierkant mit der einen Hand hinein, und schieben Sie den Steckschlüsseleinsatz zum Anbringen mit der anderen Hand auf den Antriebsvierkant der Maschine, bis er einrastet. Zum Abnehmen ziehen Sie den Steckschlüsseleinsatz einfach ab, während Sie den Stift am Antriebsvierkant hineindrücken.

BETRIEB

Halten Sie das Werkzeug mit festem Griff, und setzen Sie den Steckschlüsseleinsatz auf die Schraube oder Mutter. Schalten Sie dann das Werkzeug ein. Wenn die Kupplung ausrückt, bleibt der Motor automatisch stehen. Lassen Sie dann den Ein-Aus-Schalter los.

HINWEIS:

- Halten Sie das Werkzeug so, dass sein Vierkantantrieb gerade auf die Schraube oder Mutter gerichtet ist, weil anderenfalls die Schraube oder Mutter beschädigt wird.

Grenzen der Anzugskapazität (Abb. 10 und 11)

Benutzen Sie die Maschine innerhalb der Grenzen der Anzugskapazität. Wird die Maschine außerhalb der Grenzen benutzt, funktioniert die Kupplung nicht. Außerdem liefert die Maschine nicht genügend Anzugsmoment.

HINWEIS:

• Unter dem Drehwinkel versteht man den Winkel, um den sich eine Schraube dreht, wenn die Maschine 50 % bis 100 % des gewünschten Drehmoments erreicht.
• Bei Verwendung eines an niedrige Temperaturen angepassten Akkus kann manchmal eine Akkukapazitätswarnung durch Warnlampe und Summer ausgelöst werden, wodurch die Maschine sofort angehalten wird. In diesem Fall liegt der Anzugskapazitätsbereich möglicherweise unter den in Abbildungen 10 und 11 angegebenen Werten, selbst wenn ein voll aufgeladener Akku verwendet wird.

WARTUNG

VORSICHT:

• Vergewissern Sie sich vor der Durchführung von Inspektions- oder Wartungsarbeiten stets, dass die Maschine ausgeschaltet und der Akku abgenommen ist.
• Verwenden Sie auf keinen Fall Benzin, Benzol, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von autorisierten Makita-Kundendienstzentren unter ausschließlicher Verwendung von Makita-Originalersatzteilen ausgeführt werden.

SONDERZUBEHÖR

VORSICHT:

- Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit der in dieser Anleitung beschriebenen Makita-Maschine empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck.

Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre Makita-Kundendienststelle.

• Original-Makita-Akku und -Ladegerät
• Automatischer Auffrischadapter
• Schutzkappe (gelb, blau, rot, klar)
- Einstellgriff
- Schalthebelsatz
• Spindel komplett 12,7
• Rückschlagsicherungsaufsatz

HINWEIS:

- Manche Teile in der Liste können als Standardzubehör im Werkzeugsatz enthalten sein. Sie können von Land zu Land unterschiedlich sein.

Für Modell DFL300F

ENG905-1

Geräusch

Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN62841-2-2:

Schalldruckpegel ( L_pA ): 72 dB (A)

Ungewissheit (K): 3 dB (A)

Der Lärmpegel kann während des Betriebs 80 dB (A) überschreiten.

ENG907-1

HINWEIS:

• Der (Die) angegebene(n) Schallemissionswert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezogen werden.
• Der (Die) angegebene(n) Schallemissionswert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden.

WARNING:

• Einen Gehörschutz tragen.
• Die Schallemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Wert(en) abweichen.
• Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

ENG900-1

Vibration

Vibrationsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN62841-2-2:

Arbeitsmodus: Schraubbetrieb ohne Schlag Vibrationsemission ( a_h ): 2,5 m/s ^2 oder weniger Ungewissheit (K): 1,5 m/s ^2

ENG901-2

HINWEIS:

• Der (Die) angegebene(n) Vibrationsgesamtwert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezogen werden.
• Der (Die) angegebene(n) Vibrationsgesamtwert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden.

WARNING:

• Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Emissionswert(en) abweichen.
• Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

Für Modell DFL400F

ENG905-1

Geräusch

Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN62841-2-2:

Schalldruckpegel ( L_pA ): 73 dB (A)

Ungewissheit (K): 3 dB (A)

Der Lärmpegel kann während des Betriebs 80 dB (A) überschreiten.

ENG907-1

HINWEIS:

• Der (Die) angegebene(n) Schallemissionswert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezogen werden.
• Der (Die) angegebene(n) Schallemissionswert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden.

WARNING:

• Einen Gehörschutz tragen.
• Die Schallemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Wert(en) abweichen.
• Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

ENG900-1

Vibration

Vibrationsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN62841-2-2:

Arbeitsmodus: Schraubbetrieb ohne Schlag Vibrationsemission ( a_h ): 2,5 m/s ^2 oder weniger Ungewissheit (K): 1,5 m/s ^2

ENG901-2

HINWEIS:

• Der (Die) angegebene(n) Vibrationsgesamtwert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezogen werden.
• Der (Die) angegebene(n) Vibrationsgesamtwert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden.

WARNING:

• Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Emissionswert(en) abweichen.
• Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

EG-KONFORMITÄTSERKLÄRUNG

Nur für europäische Länder

Die EG-Konformitätserklärung ist als Anhang A in dieser Bedienungsanleitung enthalten.

Visione generale

AKKUPAKETTIA KOSKEVIA TÄRKEITÄ TURVAOHJEITA
