KÄYTTÖOHJE ROC 40 THOMSON

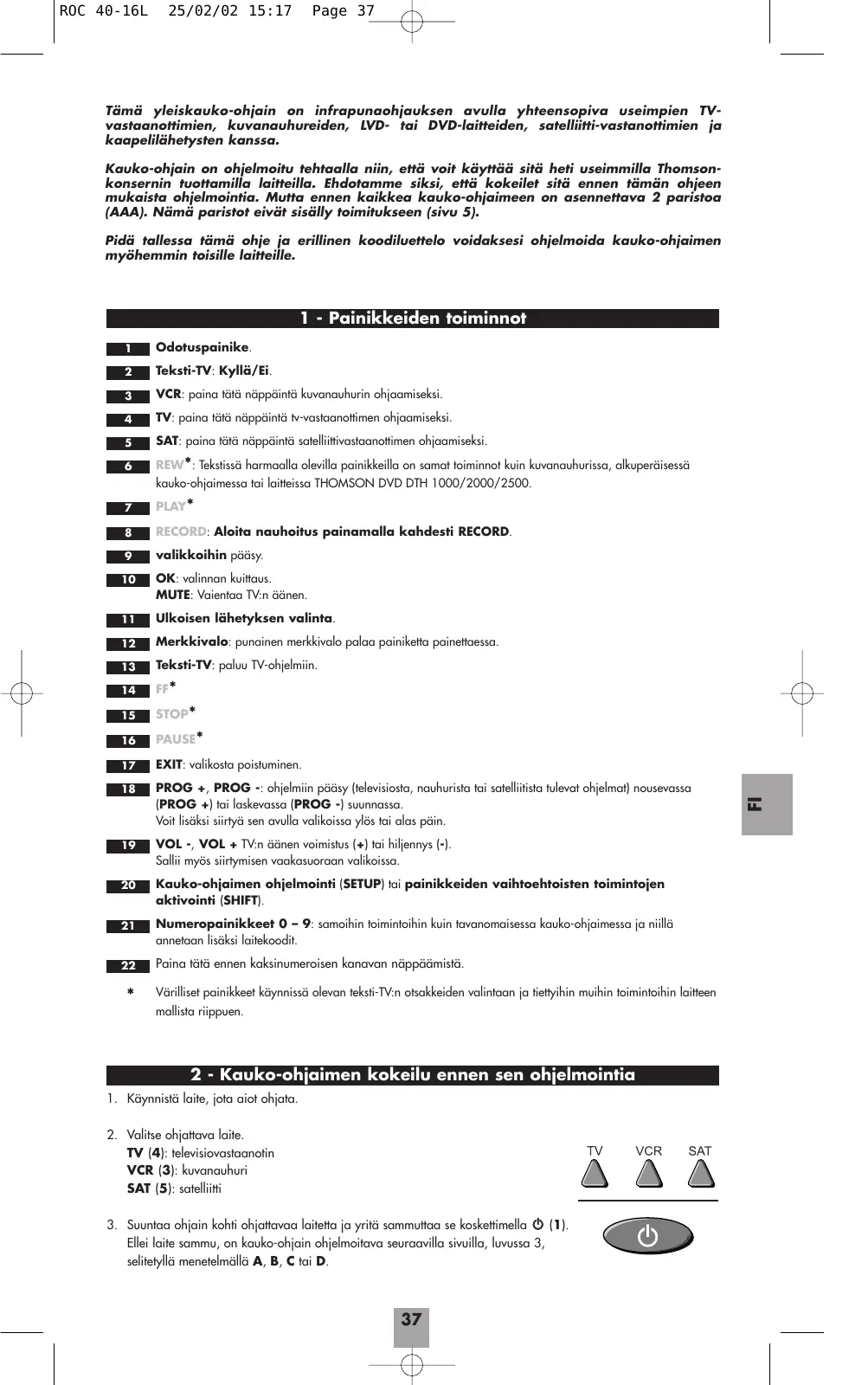

25/02/02 15:17 Page 37 Tämä yleiskauko-ohjain on infrapunaohjauksen avulla yhteensopiva useimpien TVvastaanottimien, kuvanauhureiden, LVD- tai DVD-laitteiden, satelliitti-vastanottimien ja kaapelilähetysten kanssa. Kauko-ohjain on ohjelmoitu tehtaalla niin, että voit käyttää sitä heti useimmilla Thomsonkonsernin tuottamilla laitteilla. Ehdotamme siksi, että kokeilet sitä ennen tämän ohjeen mukaista ohjelmointia. Mutta ennen kaikkea kauko-ohjaimeen on asennettava 2 paristoa (AAA). Nämä paristot eivät sisälly toimitukseen (sivu 5). Pidä tallessa tämä ohje ja erillinen koodiluettelo voidaksesi ohjelmoida kauko-ohjaimen myöhemmin toisille laitteille.

1 - Painikkeiden toiminnot

Teksti-TV: Kyllä/Ei.

VCR: paina tätä näppäintä kuvanauhurin ohjaamiseksi.

TV: paina tätä näppäintä tv-vastaanottimen ohjaamiseksi.

SAT: paina tätä näppäintä satelliittivastaanottimen ohjaamiseksi.

REW*: Tekstissä harmaalla olevilla painikkeilla on samat toiminnot kuin kuvanauhurissa, alkuperäisessä kauko-ohjaimessa tai laitteissa THOMSON DVD DTH 1000/2000/2500.

RECORD: Aloita nauhoitus painamalla kahdesti RECORD. valikkoihin pääsy.

OK: valinnan kuittaus. MUTE: Vaientaa TV:n äänen.

Ulkoisen lähetyksen valinta.

Merkkivalo: punainen merkkivalo palaa painiketta painettaessa.

Teksti-TV: paluu TV-ohjelmiin.

EXIT: valikosta poistuminen.

PROG +, PROG -: ohjelmiin pääsy (televisiosta, nauhurista tai satelliitista tulevat ohjelmat) nousevassa (PROG +) tai laskevassa (PROG -) suunnassa. Voit lisäksi siirtyä sen avulla valikoissa ylös tai alas päin.

VOL -, VOL + TV:n äänen voimistus (+) tai hiljennys (-). Sallii myös siirtymisen vaakasuoraan valikoissa.

Kauko-ohjaimen ohjelmointi (SETUP) tai painikkeiden vaihtoehtoisten toimintojen aktivointi (SHIFT).

Numeropainikkeet 0 – 9: samoihin toimintoihin kuin tavanomaisessa kauko-ohjaimessa ja niillä annetaan lisäksi laitekoodit.

Paina tätä ennen kaksinumeroisen kanavan näppäämistä.

Värilliset painikkeet käynnissä olevan teksti-TV:n otsakkeiden valintaan ja tiettyihin muihin toimintoihin laitteen mallista riippuen.

2 - Kauko-ohjaimen kokeilu ennen sen ohjelmointia

1. Käynnistä laite, jota aiot ohjata.

2. Valitse ohjattava laite.

TV (4): televisiovastaanotin VCR (3): kuvanauhuri SAT (5): satelliitti

3. Suuntaa ohjain kohti ohjattavaa laitetta ja yritä sammuttaa se koskettimella B (1).

Ellei laite sammu, on kauko-ohjain ohjelmoitava seuraavilla sivuilla, luvussa 3, selitetyllä menetelmällä A, B, C tai D.

3 - Kauko-ohjaimen ohjelmointi

Menetelmä A – Pikaohjelmointi 1-numeroisella alakoodilla Ota esille ohjattavan laitteen (TV, kuvanauhuri, tai satelliittivastaanotin) alakoodi ennen ohjelmoinnin aloittamista. Katso tämän ohjevihkon liitteenä olevasta luettelosta, alakoodien sivu I.

1. Käynnistä laite, jota aiot ohjata.

2. Pidä painike SETUP/SHIFT (20) painettuna kunnes punainen valo (12) palaa

jatkuvasti (se palaa muutaman sekunnin ajan ehtiäksesi siirtyä vaiheisiin 3 – 6. Valo vilkkuu osoittaen käytettävän ajan päättymistä ja sammuu sitten).

3. Valitse ohjattava laite.

TV (4): televisiovastaanotin, VCR (3): kuvanauhuri, SAT (5): satelliitti

4. Näppää alakoodi merkkivalon palaessa (esim.: 1 = Thomson).

5. Suuntaa kauko-ohjain laitteeseen ja yritä sammuttaa se painamalla kerran painiketta

6. Paina heti, kun ohjattava laite sammuu, painiketta MUTE/OK (10) alakoodin

7. Ellei laite sammu, paina monta kertaa uudelleen B (1), kunnes se sammuu. Jätä

peräkkäisten painallusten väliin valon (12) sammumiselle ja syttymiselle (noin sekunti). Näin voit seurata laitteen reagointia.

8. Paina MUTE/OK (10) heti, kun ohjattava laite sammuu alakoodin tallennusta varten.

Ohjelmoinnin varmistus: Periaatteessa laite on valmis ottamaan vastaan kauko-ohjaimen komentoja. Tarkista toiminta suorittamalla sivun 40 testi.

Menetelmä B – Ohjelmointi 3-numeroisilla alakoodeilla Ota esille ohjattavan laitteen koodi ennen ohjelmoinnin aloittamista (TV, kuvanauhuri, tai satelliittivastaanotin). Katso tämän ohjevihkon liitteenä olevasta luettelosta, koodit sivu II.

1. Käynnistä laite, jota aiot ohjata.

2. Pidä painike SETUP/SHIFT (20) painettuna niin kauan kuin punainen merkkivalo

(12) palaa. Se palaa muutaman sekunnin ajan ehtiäksesi siirtyä vaiheeseen 3. Valo vilkkuu osoittaen käytettävän ajan päättyneen ja sammuu sitten.

3. Valitse ohjattava laite.

TV (4): televisiovastaanotin, VCR (3): kuvanauhuri, SAT (5): satelliitti

4. Näppää merkkivalon palaessa ensimmäinen kolminumeroinen ohjattavalle laitteelle

ehdotettu koodi (esim. 016 Thomsonille). Punainen valo sammuu. Merkkivalo vilkkuu, ellei koodia ole luettelossa.

5. Suuntaa kauko-ohjain laitteeseen ja yritä sammuttaa se painamalla kerran painiketta

6. Jos laite ei sammu, toista vaihe 3. Näppää sitten seuraava 2-numeroinen koodi. Yritä

sammuttaa laite painamalla kerran painiketta B (1). Toista toimenpide käyttäen jokaista 3-numeroista koodia. Ohjelmoinnin varmistus: Periaatteessa laite on valmis ottamaan vastaan kauko-ohjaimen komentoja. Tarkista toiminta suorittamalla sivun 40 testi.

25/02/02 15:17 Page 39 Menetelmä C – Ohjelmointi koodihakua käyttäen Ellei yksikään koodi toimi, on mahdollista löytää se näppäämättäkin.

1. Käynnistä laite, jota aiot ohjata.

2. Pidä painike SETUP/SHIFT (20) painettuna niin kauan kuin punainen merkkivalo

3. Valitse ohjattava laite.

TV (4): televisiovastaanotin, VCR (3): kuvanauhuri, SAT (5): satelliitti

4. Suuntaa kauko-ohjain laitteeseen ja yritä sammuttaa se painamalla kerran painiketta

5. Paina MUTE/OK (10) heti, kun ohjattava laite sammuu alakoodin tallennusta varten.

6. Ellei laite sammu, paina monta kertaa uudelleen B (1), kunnes se sammuu (jopa

200 kertaa). Jätä peräkkäisten painallusten väliin valon (12) sammumiselle ja syttymiselle (noin sekunti). Näin voit seurata laitteen reagointia.

7. Paina MUTE/OK (10) heti, kun ohjattava laite sammuu alakoodin tallennusta varten.

Ohjelmoinnin varmistus: Periaatteessa laite on valmis ottamaan vastaan kauko-ohjaimen komentoja. Varmista toiminto seuraavalla kokeilulla: - TV- tai satelliittivastaanottimella: paina esim. 2 kanavan vaihtamiseksi tai laitteen käynnistämiseksi, jos se oli sammutettu. - Kuvanauhurilla: vie sisään kasetti ja paina PLAY (7). - DVD-lukijalla: vie sisään levy ja paina PLAY (7).

Kokeile toisia kauko-ohjaimen painikkeita nähdäksesi, missä määrin se pystyy toimimaan. Jos arvelet, etteivät kaikki painikkeet toimi, koeta ohjelmoida uudelleen löytääksesi koodin, joka kattaa useampia toimintoja. Menetelmä D – Ohjelmointi COMBO:n ohjausta varten (yhdistetty TV / nauhuri) Kauko-ohjaimen ohjelmointi COMBO:lle tehdään ohjelmoimalla se televisiolle ja sitten kuvanauhurille, jotka ovat yhdistetty COMBO:on. Ota esille ohjattavan laitteen alakoodi tai koodi ennen ohjelmoinnin aloittamista (TV tai kuvanauhuri). Katso luettelo tämän ohjeen liitteenä olevalta sivulta "Alakoodit" tai "Koodit".

1. Käynnistä COMBO, jota haluat ohjata.

2. Pidä painike SETUP/SHIFT (20) painettuna niin kauan kuin punainen merkkivalo

3. Paina näppäintä TV

ohjelmointitekniikkaa. (4)

noudata edellä esitettyä

4. Pidä painike SETUP/SHIFT (20) painettuna niin kauan kuin punainen merkkivalo

5. Paina näppäintä VCR (3)

ohjelmointitekniikkaa.

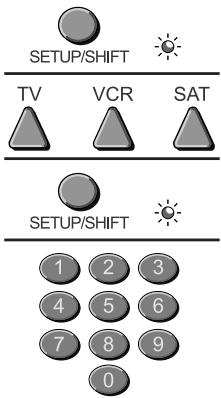

25/02/02 15:17 Page 40 4 – Ohjelmoidun koodin tunnistaminen Voi olla aiheellista tunnistaa ohjelmoidun kauko-ohjaimen koodi.

1. Pidä painike SETUP/SHIFT (20) painettuna niin kauan kuin punainen merkkivalo

2. Valitse ohjattava laite.

TV (4): televisiovastaanotin, VCR (3): kuvanauhuri, SAT (5): satelliitti

3. Painalla uudelleen lyhyesti painiketta SETUP/SHIFT (20), punainen merkkivalo

4. Paina numeropainikkeita peräkkäin kasvavaan suuntaan (0 – 9), kunnes punainen

merkkivalo (12) välähtää kerran.

5. Numero, joka panee merkkivalon (12) vilkkumaan, on koodin kolmesta numerosta

ensimmäinen. Merkitse se tämän alapuolelle.

6. Toista vaihe 4 seuraavalle kahdelle koodinumerolle.

7. Punainen merkkivalo (12) sammuu, kun kolmas numero on löytynyt.

5 – Ohjelmoinnin varmistus Periaatteessa laite on valmis ottamaan vastaan kauko-ohjaimen komentoja. Varmista toiminto seuraavalla kokeilulla: - TV- tai satelliittivastaanottimella: paina esim. 2 kanavan vaihtamiseksi tai laitteen käynnistämiseksi, jos se oli sammutettu. - Kuvanauhurilla: vie sisään kasetti ja paina PLAY. - DVD-lukijalla: vie sisään levy ja paina PLAY. Kokeile toisia kauko-ohjaimen painikkeita saadaksesi selville, mitä eri toimintoja sillä voi ohjata. Jos luulet, että kaikki painikkeet eivät ole toiminnassa, yritä toista ohjelmointitapaa, Menetelmällä B tai C. Merkitse löytämäsi koodinumero talteen niin, että se on käytettävissä tarvittaessa. Kauko-ohjain on ohjelmoitava pariston vaihdon jälkeen uudelleen. VCR-KOODO SAT-KOODO

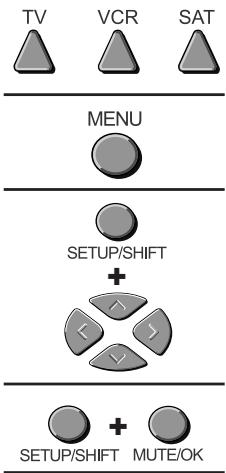

TV-KOODO 6 – Suunnistus NAVILIGHT THOMSON NAVILIGHT-järjestelmällä voi päästä helposti säätämään vastaanotinta (TV) tai kuvanauhuria (VCR), joka on varustettu THOMSON NAVILIGHT-järjestelmällä.

1. Käynnistä laite, jota aiot ohjata.

2. Valitse kyseessä oleva laitetyyppi. Varmista asennossa VCR, että TV-vastaanotin on

moodilla AV (SCART-pistoke – videokytkentä).

3. Paina kerran painiketta MENU (9).

4. Suunnista säätövalikossa painikkeilla (18 ja 19) ylös, alas, vasempaan ja

oikealle painamalla etukäteen kerran painiketta SETUP/SHIFT (20).

5. Kuittaa painikkeella SETUP/SHIFT (20)
