KÄYTTÖOHJE POWDP15640 PowerPlus

1 KAYTTOTARKOITUS 3
2 KUVAUS (KUVA A) 3
3 PAKKAUKSEN SISALTO 3
4 SYMBOLIT 4
5 YLEIsET TURVALLISUUSOHJEET 4
5.1 Työskentelyalue 4
5.2 Sahkoturvallisuus 4
5.3 Henkiloturvallisuus 4
5.4 Sahkolaiteiden huolellinen käsittely ja kayttö 6
5.5 Huolto 6
6 LISATURVAOHJEET PORIEN KAYTTOON 6
7 LISATURVALLISUUSOHJEITA AKKUJA JA LATUREITA VARTEN
7.1 Akut. 7
7.2 Laturi 8
8 OMINAISUUDET 8
8.1 Li-ion akku (5) 8
9 KAYTTO 8
9.1 Akun lataaminen 8
9.1.1 Latauksen merkkivalot (kuva 1) 9
9.2 Akun varauskyvyn ilmaisin (kuva 1a) 9
9.3 Akun asettaminen paikoilleen ja irrottaminen (kuva 2) 9
9.4 Tyokalun asennus ja vaihto (kuva 3) 10
9.5 SDS-plus -tyokalun irrotus 10
9.6 Kaynnistys ja sammutus 10
9.6.1 Kytkimen lukitus (kuva 4) 10
9.6.2 Pyorimissunta (kuva 5) 10
9.6.2.1 Kierto myotapäivään: 10
9.6.2.2 Kierto vastapäivään: 10
9.6.3 Vaihteleva nopeus 10
9.7 Tukikahva (kuva 6) 10

POWERPLUS HIGH QUALITY TOOLS

POWDP15640 FI

9.8 Syvyysvaste 10
9.9 Polynkeräyslaite 11
9.10 Kayttotilan valitsin 11
9.11 LED-valo (kuva 7) 11
9.12 Kuinka murtovasaraa kaytetaan 11
10 PUHDISTUS JA HUOLTO 12
10.1 Puhdistus 12
10.2 Kunnossapito 12
11 TEKNISET TIEDOT 12
12 MELU 12
13 TAKUU 13
14 LAITTEEN KAYTÖSTÄ POISTAMINEN 13
15 VAATIMUSTENMUKAIUSUVSVAKUUTUS 14

ISKUPORAKONE 20V HARJATON POWDP15640

1 KÄYTTÖTARKOITUS

Kone on tarkoitetti betonin, tilen ja kiven iskuporaukseen, sek kevyeen taltaustyohn. Se sopi myos poraukseen ilman iskutoimintoa puuhun, metallin, keramiikkaan ja muovin. Ei sovellu ammattimaineen kayttoon.

VAROITUS! Oman turvallisuutesi takia lue tamä kayttöohje huolellisesti, ennen kuin alat kayttäa laitetta. Anna sahkötyokalun mukana seuraavalle henkilolle aina myös tamä kayttöohje.

2 KUVAUS (KUVA A)

1. Polysuojus
2. Kiinnitysholkki
3. Lisakahva
4. Kayttotilan valitsin
5. Virtakytkin
6. Syvyysvaste
7. Lukitusnuppi syvyysvastetta varten
8. Kahva
9. Eteen/taakse nuppi
10. LED-työvalo
11. Akun vapautuspainike
12. Akun kapasiteetin ilmaisin
13. Painike akun kapasiteetin ilmaisimelle

3 PAKKAUKSEN SISÄLTÖ

• Poista kaikki pakkausmaterialialit.
• Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).
  Tarkasta pakkauksen sisalt.
  Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisavaruste ole viottunut kuljetuksen aikana.
• Sailytä pakkausmaterialiaalit mikäi mahdolista takuukauden loppuun asti. Havita ne sitten paikallisen jatelainsaadannon mukaisesti.

VAROITUS: Pakkausmaterialiaalit eivät ole leikkikaluja! Lapset eivät saa leikkä muovipusseilla! Tukehtumisvaara!

• Iskuporakone 20V

• SDS kärkitaltta: 250 mm

• Syvyysvastus

• SDS laattatalta: 14 × 250 mm

Lisakahva

Kasikirja

Pólysuojus

• 1xakku

• 3 SDS poraa: 06\& 8\& 10× 150mm

• 1 x laturi

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jalleenmyyjaasi.

4 SYMBOLIT

Seuraavia symboleja käytetaän tassā ohjekirjassa ja/tai koneen paälla:

!	Henkilö- sekä laitevahinkovaara.	CE	Voimassa olevien EU-direktiivien turvallisuusstandardien mukainen.
	Lue ohjekirja ennen käytöä.		Luokan Il kone - kaksoiseristetty - maadoitettua pistorasiaa ei tarvita (vain laturi).
MAX. 40°C	Ympäristölämpötila korkeintaan 40 °C (vain akku).		Älä altista laturia eikä aktkua vedelle.
	Käytä aktkua ja laturia vain suljetuissa tiloissa.		Aktkua tai laturia ei saa polittaa.

5 YLEISET TURVALLISUUSOHJEET

Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käytö. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sahköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käytöä varten. Sana "sahkötyokalu" tarkoittaa sahköverkloon liettä (johdollisia) sahkötyokaluja tai akkukaytöisiä (johdottomia) sahkötyokaluja.

5.1 Työskentelyalue

• Pida tyoskentelyalue puhtaana ja hyvin valaistuna. Epajärestys ja huanosti valaistut tyoskentelyalueet ovat tapaturma-alttiita.
• Älä käytä laitetta rajahdysherkissä ymparistöissä, joissa on palavia{nesteitä, kaasuja tai polya. Sahkotyokalut muodostavat kipinoita, jotka yoivat svtyttäa polyn tai hovrvt.
• Varmista, etta lahetyvilla ei ole lapsia eikä muita henkilöitä tyokalun kayton aikana. Keskittymisen herpaantuessa voit menettä laitteen hallinnan.

5.2 Sahkoturvallisuus

Tarkasta aina etta verkkojannite vastaa valmistuskylttiin merkittya jannitetta.
- Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdā minkäänlaisia muutoksia. Älä kaytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pientavät sähköiskun vaaraa.
Välta koskemasta maadoitettuihin pintoihin, kuten putkiin, lampopattereihin, liesiin ja jäkaappeihin, Sähköiskun vaara on suurempi, kun olet itse maadoitettu.
- Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sahköiskun vaaraa.
- Alä kanna aläkä ripusta laitetta johdosta aläkä irrota pistotulppaa pistorasiasta johdosta vetamalla. Pida johto kaukana lampolähteista, oljysta, teravista reunoista ja liikkuvista laitteiden osista. Vialiset ja sekaiset johdot lisävävat sahköiskun vaaraa.
- Jos käytät sahkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksytyn jatkojohdon käytö pientaä sahköiskun yaaraa.
- Ellei sahkötyokalun kayttoa kosieissa tiloissa voida valttta, kayta jannosvirtalaitteell (RCD) suojattua virtalahdetta. RCD:n kaytto vahentaa sahköiskun vaaraa.

5.3 Henkiloturvallisuus

• Ole varovainen. Keskity aina työhösi ja käsittele sahkötyökalua aina järkevästi. Alä käytä laitetta, kun olet väsnyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen käytössä voi aiheuttaavakavia tapaturmia.

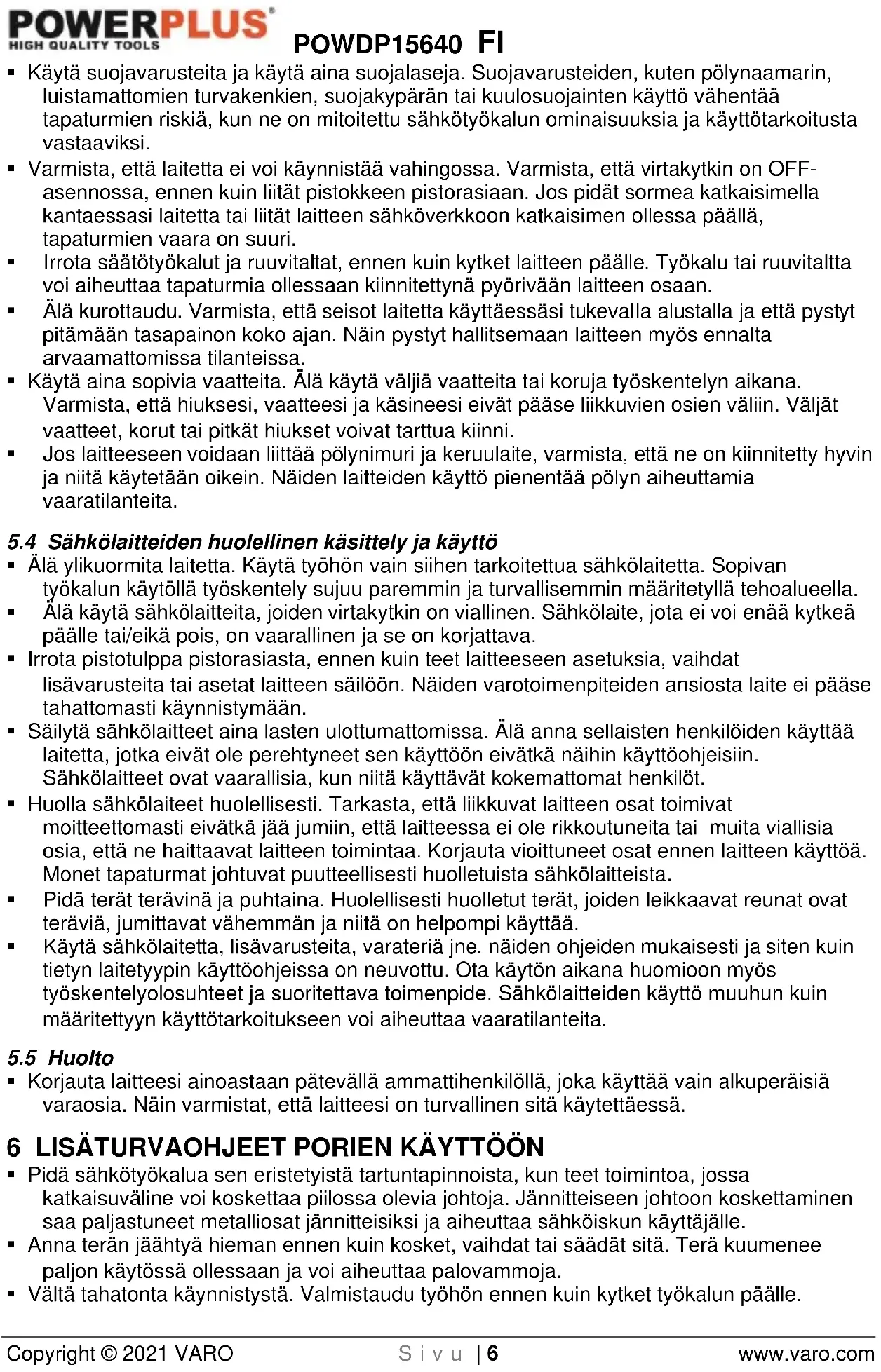

POWDP15640 FI

• Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten polynaamarin, luistamattomien turbakenkien, suojakypärän tai kuulosuojainten käytö vähentä tapaturmien riskä, kun ne on mitoitettu sahkötyokalun ominaisuksia ja käytötarkoitusta vastaaviksi.
• Varmista, etta laitetta ei voi kaynnistaa vahingossa. Varmista, etta virtakytkin on OFF-asennossa, ennen kuin liitat pistokkeen pistorasiaan. Jos pidat sormea katkaisimella kantaessasi laitetta tai liitat laitteen sahkoverkkoon katkaisimen ollessa paallä, tapaturmien vaara on suuri.
• Irrota saatotyokalut ja ruuvitaltat, ennen kuin kykt letaiteen paalle. Tyokalu tai ruuvitalta voi aiheuttaa tapaturmia ollessaan kiinnitettynä pyorivaan laitteen osaan.
• Alä kurottaudu. Varmista, etta seisot laitetta kayttäessätukevalla alustalla ja etta pystyt pitamaan tasapainon koko ajan. Nain pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.
• Käytä aina sopivia vaatteita. Älä käytä valjiä vaatteita tai koruja työskentelyn aikana. Varmista, etta hiuksesi, vaatteesi ja käsineesi eivat pääse likkuvien osien valiin. Valjät vaatteet, korut tai pitkat hiukset voivat tarttua kiinni.
• Jos laitteseen voidaan liitttä polynimuri ja keruulaite, varmista, etta ne on kiinnitety hyvin ja niitta kaytetaan oikein. Näden laitteiden kayttö pienttä polyn aiheuttamia vaaratilanteita.

5.4 Sahkolaitteiden huolellinen käsittely ja käytto

• Älä ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sahkölaitetta. Sopivan tyokalun käytöllä työskently sujuu paremmin ja turvallisemmin maäritetyllä tehoalueella.
• Älä käytä sahkolaitteita, joiden virtakytkin on vialinen. Sähkolaite, jota ei voi enää kytkeä paälle tai/eikä pois, on vaarallinen ja se on korjattava.
• Irrota pistotulppa pistorasiasta, ennen kuin teet laitteeseen asetuksia, vaihdat lisavarusteita tai asetat laitteen sailoön. Näden varotoimenpiteiden ansiosta laite ei päase tahattomasti käynnistymän.
• Sälytä sahkölaitteet aina lasten ulottumattomissa. Äla anna sellaisten henkilöiden käyttaa laitetta, jotka eivat ole perehntyeet sen käyttoen eivatkä naihin käyttoohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitta käyttavat kokemattomat henkilöt.
• Huolla sahkolaiteet huolellisesti. Tarkasta, etta likkuvat laitteen osat toimivat moitteettomasti eivatkä jää juniin, etta laitteessa ei ole rikkoutuneita tai muita vialisia osia, etta ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttoa. Monet tapaturmat johtuvat puutteellisesti huolletuista sahkolaitteista.
• Pida terat teravina ja puhtaina. Huolellisesti huolletut terat, joiden leikkaavat reunat ovat teraviä, jumittavat vahemman ja niita on helppomi käyttaa.
  Käytä sahkölaitetta, lisävarusteita, varateriä jne. näden ohjeiden mukaisesti ja siten kuin tietyn laitetyypin käytöohjeissa on neuvottu. Ota käytön aikana huomioon myös työskentelyolosuheet ja suoritettava toimenpide. Sähkölaitteiden käytö muuhun kuin maäritettyyn käytöttarkoitukseen voi aiheuttaa vaaratilanteita.

5.5 Huolto

• Korjauta laitteesi ainoastaan patevallä ammatthienkilollä, joka käyttaa vain alkuperäisia varaosia. Nain varmistat, etta laitteesi on turvallinen sitä käytettäessä.

6 LISÄTURVAOHJEET PORIEN KÄYTTOÖN

• Pida sahkotyokalua sen eristetyista tartuntapinnoista, kun teet toimintoa, jossa katkaisuväline voi koskettaa piilossa olevia johtoja. Jännitteseen johtoon kossettaminen saa paliastuneet metalliosat iannitteisiksi ia aiheuttaa sahköiskun käytäälle.
• Anna teran jäahtyä hieman ennen kuin kosket, vaihdat tai saadat sitä. Tera kuumenee paljon käytössä ollessaan ja voi aiheuttaa palovammoja.
  Välta tahatonta käynnistysta. Valmistaudu työhon ennen kuin kytket tyokalun paallee.

POWDP15640 FI

• Älä aseta työkalua alas ennen kuin se on kokonaan pysähtynyt. Liikkuvat osat voivat tartua pintaan ja yetää työkalun pois hallinnastasi.
• Kun kaytāt kāsikayttöistā sahkötyokalua, pida tyokalusta kiinni varmasti molemmilla kāsillä ja vastusta kavnnistyksen vaantomomenttia.
• Älä jatä työkalua vartioimatta, kun akku on kiinni. Sammuta työkalu ja poista akku ennen kuin poistut.
• Akkulaturi voi kuumeta kayton aikana. Laturi voi kuumeta vaarallisen kuumaksi ja muodostaa tulipalon vaara, jos sitä ei ilmastoida kunnolla sahkoviasta johtuen, tai jos sitä kaytetaan kuumassa ymparistössä. Ålä aseta laturia syttyvälle pinnalle. Ålä tuki laturin aukkoja. Välta laturin asettamista erityisesti matoille ja peitteille; ne eivat ole ainoastaan syttyviä, vaan peittävät myös laturin alla olevat ilmanottoaukot. Aseta laturi vakaalle, kiinteälle, palamattomalle pinnalle (esim. vakaalle metalliselle tyotasolle tai betonilattiale) vähintään 30 cm:n paahän kaikista syttyvistä esineista, esim. verhoista ja seinista. Pidä palonsammutin ja savunilmaisin alueella. Tarkasta laturi ja akku saannollisesti niiden ollessa latauksessa.
  Tämla iaje ei ole lelu. Sailytettäva lasten ulottumattomissa.
  Tässa ohjeessa annetut varoitukset, varotoimet ja ohjeet eivät mata kaikkia mahdollisia olosuhteita ja tilanteita. Käytäjan tulee ymmärä, etta maalaisjärki ja varovaisius ovat tekijöitä, joita tähän tuotteseen ei voi rakentaa, vaan ne tāytyy olla operaattorilla itselläan.
• Jos poraat tikkailla tai telineellä, pida huolta siitä, etta seisot tukevasti.
  Kun poraat seiniin, joissa voi olla piilossa sahkö-, vesi- tai kaasujhtoja, johdot on ensin paikannettava johdon etsintälaitteella. Välta koskemista sahköä johtavijin osijn.
  Kayta korvien suojana kuulosuojaimia. Kuulonmenetys voi tapahtua vahitellen.
  Käytä suojalaseja ja suojamaskia polyisissä toissä.
• Alä käytä laitetta paikoissa, joissa on hóyryjä tai palavia{nesteita.
• Ruuviavain ja poranterä voivat vahingossa irrota koneesta ja aiheuttaa irrotessaan yakayan loukkaantumisen.
• Ennen työskentelyn aloittamista on aina varmistuttava siitä, etta porantera on kunnolla kiinnitetty.
• Teraistukka on tarkistettava saannollisesti, etta se on moitteetomassa kunnossa.
  Kaynnistä iskutyokalu vain, kun olet painanut sen jotain pintaa vasten (seinä, katto jne.)
• Suojaa silmat ja muut tyontekijat, jos tyoskenneltaaessa lentaa siruja tms. Käytä suojakyparaa! Pystytä suojasiniä!
  Käytä käsineitä suojaamaan sormia naarmuilta ja ruhjevammoilta.
  Tärinä voi olla vahingollista käsille/käsivarsille. Pidä tärinälle altistumisaika mahdollisimman lyhyenä.

Käytä vain koneeseen sopivia akkuja ja latureita.

7.1 Akut

• Älä yritä koskaan mistään svystä avata.
• Älä varastoj tiloissa, joissa lampötila yoi vllttä 40 °C.
  Lataa vain 4^ - 40^ ymparistolampotilassa.
• Säilytä akut viileässä ja kuivassa tilassa (5-20 °C). Älä koskaan säilytä akkuja lataamattomina.
  Li-ion-akkujen sahkovaraus on parasta purkaa saannollisesti ja ladata ne uudelleen (vahintaan 4 kertaa vuodessa). Pitkaan varastoitaessa Li-ion-akun jchannelataus on 40%
• Akkuja havitettaessa noudata kohdassa "Ympariston suoieleminen"annettuja ohjeita.

POWDP15640 FI

• Alä aiheuta oikosulkuja. Jos liitäntä tehdään positivisen (+) ja negatiivisen (-) liittimen valillä suoraan tai tapahtuu vahingossa kosketus metalliesineisiin, akkuun tulee oikosulkju ja voimakas virta virtaa ja saa aikaan lammon kehittymista, mistä voi olla seurauksena kotelon halkeaminen tai tulipalo.
• Ei saa kuumentaa. Jos akkuja kuumennetaan yli 100^ , tiivisteet ja eristeet ja muut muovikkomponentit voivat vioittua ja seurauksena voi olla akkunesteen vuoto ja/tai sisäinen oikosulku, joka saa aikaan lammon kehittymista ja aiheuttaa halkeamia tai tulipalon. Alä myöskaan havitta akkuja polttamalla. Siitä voi olla seurauksena rajähdys ja/taivakava palaminen
• Aärimmäisissä olosuhteissa voi tapahtua akun vuotaminen. Jos huomaat nestettä akun paällä, toimi seuraavasti:
• Pyyhi;nestepoishuolellisesti pyyhkeell. Valtihokosketusta.
• Iho-tai silmakosketuksessa noudata alla olevia oheija:

✓ Huuhtele välittömästi vedellä. Neutralisoi miedolla hapolla kuten sitruunamehulla tai etikalla
Silmakosketuksessa huuhtele huolellisesti puhtaalla vedellä vähintään 10 minuuttia. Hakeudu laakärinhoitoon.

Tulipalon vaara! Välta oikosulkua irrotetun akun liitännöissä. Akkua ei saa polittaa.

7.2 Laturi

• Älä yritä koskaan Jadata ei ladattayja akkuja.
  Vaihdata vialiset johdot valittomasti.
• Alä altista vedelle.
• Alä avaa laturia.
• Alä Javista laturia
  Laturi on tarkoitettu vain sisakayttoon.

8 OMINAISUUDET

8.1 Li-ion akku (5)

Li-ion paristoien edut:

• Li-ion akuilla on suurempi kapasiteetti/painosuhde (enemmän tehoa ja kevyempi, kompaktimpi paristo).
• Ei muistivaikutusta (tehohäviö monen lataus/purkausjakson jälkeen) niin kuin muuntvyppisillä paristoilla (Ni-Cd, Ni-MeH...).
  Rajoitetti itse purkautuminen (katso myos luku: sailytys).

9 KÄYTTÖ

9.1 Akun lataaminen

Tämän työkalun akut toimitetaan ongelmien välttamiseksi vain vähän ladattuina, joten ne on ladattava ennen ensimmäista käytöä.

Huom.: Akut eivat saa tayttä latausta ensimmäisellä latauskerralla. Anna Iaitteen latautua taysin useampi kerta. Akku tulee ladata vain sisätiloissa.

Normaalin kayton jälkeen tarvitaan noin 1 tunti latausaikaa, jotta akku olisi täysin ladattu. Akku lampenee hiukan latauksen aikana, tämä on normalaia eikä se ole osoitus viasta. Älä aseta laturia erittäin kuumaan tai kylmään paikkaan. Paras paikka on huoneen lampötilassa. Kun akku on täysin latautunut, irrota laturi virtalähteestä ja ota akku pois laturista.

POWDP15640 FI

Huom.:

1. Anna akun jäahtyä tāysin ennen lataamista
2. Tarkasta akku ennen lataamista, ala lataa halkeillutta tai vuotavaa akkua.

9.1.1 Latauksen merkkivalot (kuva 1)

Yhdistä laturi virtalähteseen:

Kiinteästi palava vihrea: valmis lataamaan.
Vilkkuva punainen: lataus kaynnissä.
Kiinteasti palava vihrea:ladattu.
- Kiinteästi palava vihrea ja punainen: akku tai laturi vauroitunut.

Huom.: Ellei akku mene oikein paikoilleen, irrota se ja varmista, etta akku on oikeanmallinen kyseiseen laturiin sen mukaan mitä on ilmoitetu laturin teknisissä tiedoissa. Älä lataa mitään muuta akkua tai akkua, joka ei sovi tukevasti laturiin.

1. Tarkasta laturi ja akku saannollisesti niiden ollessa liitetyina.
2. Irrota laturi ja irrota se akusta, kun olet valmis.
3. Anna akun jäahtyä kokonaan ennen kuin kaytät sitä.
4. Sälytä laturi ja akku sisatiloissa, poissa lasten ulottumattomista.

HUOM.: Jos akku on kuuma jatkuvan työkalussa käytön jäldeen, anna sen jähtyä huoneen lampötilaan ennen lataamista. Tämä pidentää akkujen kestoikää.

HUOM.: Irrota akku laturin jalustasta peukaloa tai sormia kayttäen, painaen akun vapautuspainike sisään ja vetämällä akku pois samanaikaisesti.

9.2 Akun varauskyvyn ilmaisin (kuva 1a)

Akussa on akun varauskyvyn ilmaisimet. Voit tarkastaa akun varauskyvyn painiketta painamalla (12). Ennen kuin kaytät konetta, paina kytkimen laukaisinta tarkistaaksesi, onko akussa riittavasti latausta, jotta se toimii kunnolla.

Nämä 3 LED-valoa näytävät akun varauskyvyn tason:
3 LEDiä palaa: Akku on tãysin ladattu.
2 LEDiä palaa: Akku on 60% ladattu.
1 LED palaa: Akku on melkein tyhja.

9.3 Akun asettaminen paikoilleen ja irrottaminen (kuva 2)

VAROITUS: Ennen kuin teet mitään saatöjä, varmista etta pora on kytketty pois ja etta suunnanvalitsin on keskiasennossa.

• Irrota akku: Paina akun vapautussalpa sisään vedà samanaikaisesti akku pois.
• Aseta akku paikoilleen tyontamalla akku tyokalun liittimiin.

POWDP15640 FI

9.4 Tyokalun asennus ja vaihto (kuva 3)

Laite on varustetu SDS-plus -kiinnitysjarjestelmalla.

• Puhdista tvokalu ennen asennusta ia rasyaa se ohuesti konerasvalla.
• Aseta haluttu porantera teränpidikkeeseen.
• Työnnä polyton tyokalu kiertämälä istukkaan mahdolisimman pitkälle. Tyokalu lukittuu automaattisesti.
  Tarkista lukittuminen vetamalla tyokalusta.

9.5 SDS-plus -tyokalun irrotus

Vedä lukitushylsyä taaksepän, pida sitä paikoillaan ja irrota tyokalu.

Lisāvarusteet voivat olla kuumia kaytön jälkeen. Älä koske lisāvarusteen kärkeen kädellä! Käytä aina suojakāsineita lisāvarustetta irrotaessa.

9.6 Kännistys ja sammutus

• Käynnistys: paina käynnistysyktkintä (5).
• Sammutus: vapauta käynistyskytkin (5).

Huomio: Liipaisinta voidaan kayttä nopeudensaatimenä.

9.6.1 Kytkimen lukitus (kuva 4)

Liipaisimen voi lukita OFF-asentoon.

Tämä auttaa vahentämään vahingossa tapahtuvan käynnistymisen vaaraa, kun poraa ei käyteta. Lukitse liipaisin asettamalla suunnanvalitsin keskikohtaan.

9.6.2 Pyorimissunta (kuva 5)

Pyörimissuuntaa säddellään liipaisimen paällä olevalla pyörimissuunnan valitsimella.

9.6.2.1 Kierto myotapäivään:

Oikealle: Valitse kierto eteenpain vapauttamalla virtakytkin ja painamalla eteen/taaksepain valitsin tyokalun vasemmalle puolelle.

9.6.2.2 Kierto vastapäivään:

Vasemmalle: Valitse kierto taaksepain painamalla valitsinta tyokalun oikealle puolle.

9.6.3 Vaihteleva nopeus

Tässa työkalussa on vaihtelevan nopeuden kytkin, jolla saadaan suurempi nopeus ja vaantö kun liipaisinta painetaan kovemmin.

Nopeutta saedell aan liipaisimen painannan voimakkuudella.

9.7 Tukikahva (kuva 6)

Käytä iskuporakonetta turvallisuussyistä aina vain tukikahvan kanssa.

Etsi tukeva tyoasento käntämällä tukikahvaa tarpeen mukaan. Irrota tukikahva vastapäivään kiertäen ja kännà sita. Pane lenkki tyokalun kotelon kalusosaan ja pane nahva haluamaasi asentoon, tämän jäldeen kiristä tukikahva uudelleen.

9.8 Syvyysvaste

Irrota tukikahva ja aseta syvyysvasteen suora osa tukikahvassa olevaan reikaa. Sddsyvyysvaste halutun mittaiseksi ja kirista tukikahva paikoilleen.

POWDP15640 FI

9.9 Polynkeräyslaite

Kun työskentelet iskuporakoneella suoraan pääsi ylapuolella, työnnä polynkeräyslaite poranterän paallee.

9.10 Kayttötilan valitsin

Ti	Vasara-/poraustila: Poraus tileen, betoniin ja luonnonkiveen. Älä käytä vasaraporaustoimintoa keraamisiin laattoihin tai muihin materiaialeihin, jotka eivätkestä iskuenergiaa.
T	Talttaustila: Taltta tileen, betoniin ja luonnonkiveen.
E	Poraustila: Poraus puuhun, synteettisin materiaaleihin ja metalliin.
T	Taltan kierto: Ei toimtoa asentoa käytetään vain pyörittämään laattatalta haluamaasi asentoon.

Huomio: Iskuporaustyössä tarvitsee laitetta painaa vain hyvin vähän. Jos painat sitä lian voimakkaasti, niin moottori rasittuu tarpeettomasti. Tarkista poranterät saannöllisesti. Tylsät poranterät on joko teroitettava tai vaihettava uusiin.

Alä käytä istukkaa, jossa on SDS-liitäntä iskuvasara/iskupora-toiminnon kanssa!

9.11 LED-valo (kuva 7)

LED-työvalon voi sytyttä ennen moottorin käymistä, jos painat katkaisinta kevyesti. Se pitää työalueen valaistuna niin, etta sen voi tarkastaa huolellisesti heti työn alussa ja se palaa myös käytön aikana.

VAROITUS: Älä tujota suoraan valonsäteeseen. Älä suuntaa koskaansädettä ketaän henkilöä tai esinettä kohti vaan ainoastaan työkappaleeseen.

Alä suuntaa tahallasädettä henkilöitä kohti ja varmista, etta sitä ei ole suunnattu henkilön silmiin yli 0.25 sekuntia.

9.12 Kuinka murtovasaraa käytetään

Kun olet asettanut tyokalun karjen betonipinnan palle, kytke laite palle.
- Kayttamalla apuna koneen painoa ja pitamalla lujasti kiinn murtovasarasta molemmin kasin, voit hallita tehokkaasti takaisinponnahdusliikettä.
- Jatka työta kohtalaisella nopeudella, liian suuren voiman käytto heikentäa tehokkuutta.
- Iskuporaustoiminto ei toimi, jos tyokalu ei kohtaa vastusta.

VARO Pitkäikaisen käytön jälkeen sylinterikotelo kuumenee. Ole siksi varovainen, ettet polta kasiäsi.

VAROITUS Älä kohdista kovaa painetta koneeseen. Vasaran mekanismi aktivoituu kohdistamalla vähäinen paine työkaluun, kun talttatera saa kosketuksen työkappaleeseen.

10 PUHDISTUS JA HUOLTO

10.1 Puhdistus

• Pida koneen tuuletusaukot puhtaina, ettei moottori ylikuumene.
• Puhdista koneen kotelo saannollisesti pehmeallä kankaalla, mieluiten jokaisen kayttokerran jälkeen.
• Pidā ilmanvaihtoakot puhtaina.
• Jos lika ei irtoa, käytä pehmeäa kangasta, joka on kostutettu saippuaveteen.
• Älä koskaan käytä bensiin, alkoholin tai ammoniakkiven tapaisia liuottimia. Nämä liuottimet voivat vahingoittaa muoviosia.

10.2 Kunnossapito

• Koneemme on suunniteltu niin etta niitta voi kayttaa kauan mahdollisimman vahalla kunnossapidolla. Koneen jatkuva hyva kayttto on riippuvainen koneen oikeasta huollosta ja saannollisestä puhdistuksesta.

11 TEKNISET TIEDOT

Nimellisjännite	20 V
Sähkömoottorin typpi	Harjaton
Pyörismnopeus	0-1350 min-1
Porauskapasiteetti betoni	22 mm
Porauskapasiteetti teräs	13 mm
Porauskapasiteetti puu	30 mm
Iskumäärä	0-4750 min
Iskuvoima	3 J
4-toiminen
Toinen kahvatyyppi	Säädettävä tukikahva
Pehmeä ote	Kyllä
Moottorin käämin materiaali	Kupari

12 MELU

Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3)

Aänenpainetaso LpA 86dB(A)

Aänitehotaso LwA 97dB(A)

HUOMIO! Käytä kuulosuojaimia, kun äenpaine on yli 85 dB(A).

aw (Tärinätaso)

10.5 m/s²

K=1,5m/s²

POWDP15640 FI

13 TAKUU

Talle tuotteelle on annettu 36 kuukauden takuu, joka alkaa hankintapäivämärast, joloin ensimmäinen kävttäja on ostanut tuotteen.
- Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normalaista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita eikä tulppia tai lisävarusteita kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat vaärinkäytösta, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myoskään kuljetuskustannuksia.
Väärastä käytösta johtuvat viat ja/tai vauriot eivat myöskän kuulu takuun pjirjin.
- Pidätämme myös itsellämme oikeuden hylä vaatimus, joka koskee työkalun värästä kävtostä aiheutunutta ruumillista yammaa.
Korjaukset saa suorittaa vain Powerplus tyokalujen valtuuttamassa huoltopisteessä
Lisatietaja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.
- Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.
- Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä yika on seurausta laiminlyödvysta huolosta taj vlikuormituksesta.
Takuun piirin eivat kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liallisesta pólysta, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), värästä käytösta (laitteelle sopimattomat käytötkoitukset), taitamattomasta käytösta (esim. kaskirjan ohjeita ei noudateta), värästä kokoamisesta, salaman iskusta, virheellisesta verkkojannitteestä. Tämä lista ei ole rajoittaya.
- Vaatimusten hyväksyminen takuun piirin kuuluvana ei voi koskaan johtaa takuukauden pidentämseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.
Laitteet tai osat jotka on vaihdettu takun pijirin kuuluyana, ovat Varo NV:n omaisuutta.
- Pidätämme itsellämme oikeuden hylävaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeista, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiilharjojen saannöllinen huolto,...).
Sälytä kassakuitti ostopäivämärän tositteena.
- Tyokalu on palautettava purkamattomana jalleenmyyjalle hyväksytävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikali käytettävissä talle yksikolle) ostofositteen kera
- Tyokalusi on ladattava vahintaan kerran kuukaudessa, jotta voidaan varmistaa taman tyokalun optimaalinen kayttö.

14 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytösta pitkäikaisen käytön jälkeen, ala havitä sitä ravallisen kotitalousjätteen mukana, vaan huolehdi sen havittämisetä ympäristöä suojaavalla ravalla.

Sahkolaitteista jaavaa romua ei saa havittaa ravallisen kotitalousjatteen tapaan. Vie se kierratettavaksi mikali mahdollista. Kysy nuvoa kierratyksesta paikallsilta viranomaisila tai jalleenmyyjalta.

VARO - VIC. VAN ROMPUY N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, etcä

Tuote: ISKUPORAKONE 20V HARJATON

Tavaramerkki: POWERplus

Malli:POWDP15630

on yhdenmukaistettuihin eurooppalaisin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien saannosten mukainen. Laitteen luvaton muokkaaminen johtaa tämän vakuutuksen mitatöitymseen.

Europan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäävään saakka):

2011/65/EU

2006/42/EC

2014/30/EU

Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspaivaaan saakka):

EN60745-1:2009

EN60745-2-6:2010

EN55014-1:2017

EN55014-2:2015

Teknisten asiakirjojen haltija: Philippe Vankerkhove, VARO - Vic Van Rompuy N.V.

Allekirjoittanut toimii yrityksen toimitusjohtajan puolesta,

Mertens Lido

Ludo Mertens

Säntelyasiat - vaatimuksenmukaisuudesta vastaava johtaja 22/09/20
