BRUKSANVISNING POWDP15640 PowerPlus

Tilbehör kan bli varmt etter bruk. Ikke berör enden på tilbehøret med hända! Bruk alltid vernehansker nár du tar av tilbehøret.

9.6 Start/stopp

För du borer over deg, trekkes støvavsuget over borhammeren.

5.1 Arbetsplatsen 4
5.2 Elektrisk sakerhet 4
5.3 Personlig sakerhet 5
5.4 Användning och skötsel av elektriska verktyg 5
5.5 Service 5
6 YTTERLIGARE SAKERHETSINSTRUKTIONER FOBORRAR....6

7 EXTRA SÄKERHETSFORESKRIFTER FÜR BATTERIER OCH LADDARE

7.1 Batterier
7.2 Laddare 7
8 SPECIELLA DETALJER 7
8.1 Li-Ion batteri (5) 7
9 ANVÄNDNING 8
9.1 Laddning av batteripacken 8
9.1.1 Laddningsindikatorer (Fig. 1) 8
9.2 Indikator for batterinivá (Fig. 1a)
9.3 Isattning och urtagning av batteripacken (Fig. 2) 9
9.4 Isattning och byte av verktyg (Fig. 3)
9.5 Urtagning av ett SDS-plus-verktyg 9
9.6 lgangsattning och avstangning. 9
9.6.1 Låsning av strömbrytaren (Fig. 4). 9
9.6.2 Rotationsväljare (Fig. 5) 9
9.6.2.1 Rotation medurs: 9
9.6.2.2 Rotation moturs: 9
9.6.3 Variabelt varvital 10

9.7 Stodhandtag (fig. 6) 10
9.8 Djupanslag 10
9.9 Dammuppsamlingskrage 10
9.10 Funktionsväljare 10
9.11 LED-belysning (Fig. 7) 11
9.12Hurmejselhammarenanvands 11
10 RENGÖRING OCH UNDERHÄLL 11
10.1 Rengoring 11
10.2 Underhalle 11
11 TEKNISKA DATA 12
12 BULLER 12
13 GARANTI 13
14 MILJOHANSYN 13
15 FORSAKRAN OM OVERENSSTÄMMELSE 14

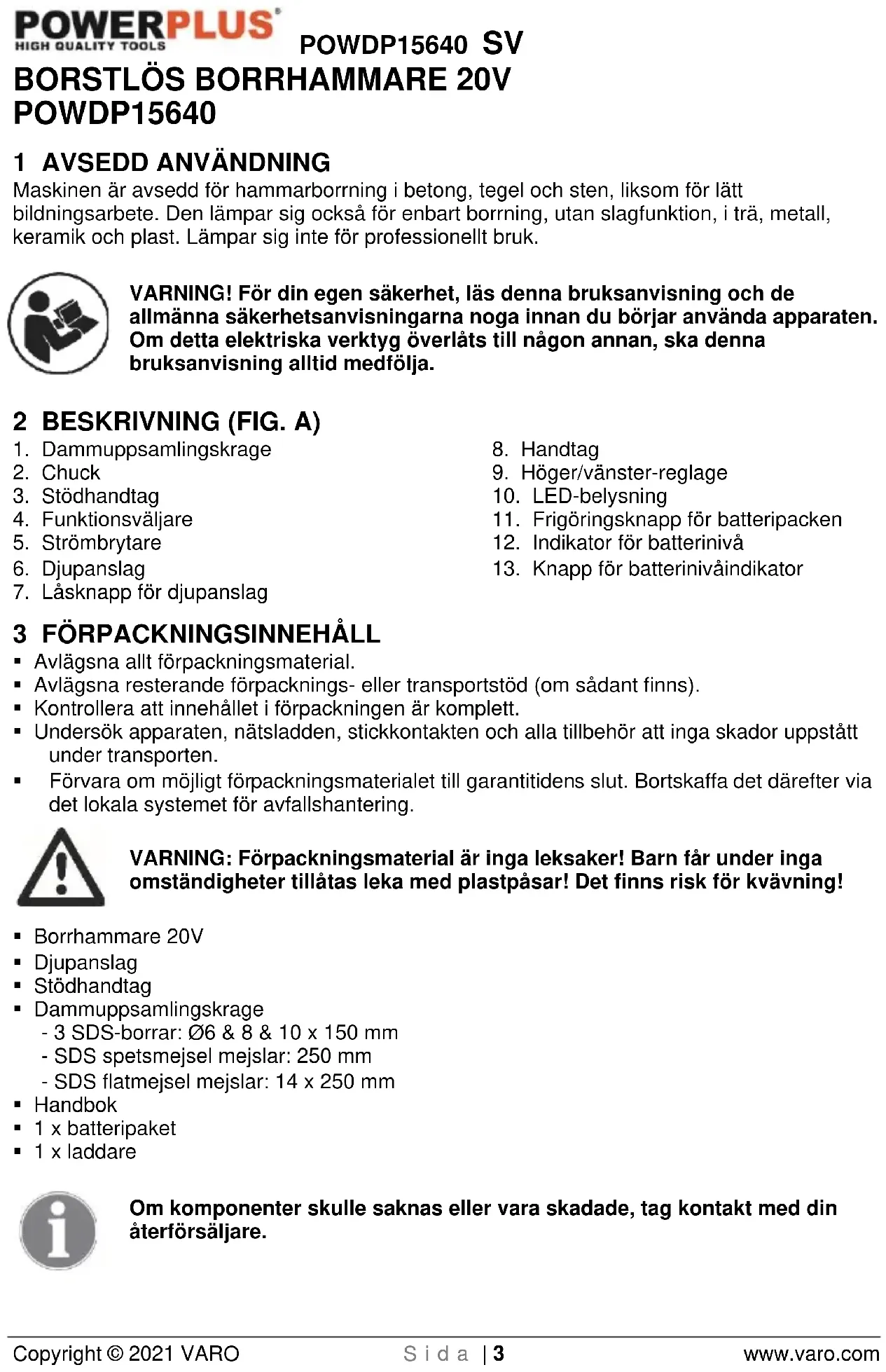

BORSTLOS BORRHAMMARE 20V POWDP15640

1 AVSEDD ANVÄNDNING

Maskinen ar avsedd for hammarborrning i betong, tegel och sten, liksom for latt bildningsarbete. Den lampar sig också for enbart borrning,utan slagfunktion, i trä, metall, keramik och plast. Lampar sig inte for professionllt bruk.

WARNING! För din egen sakerhet,LEASE nenna braksanvising och de allmanna sakerhetsanvisingarna noga innan du börjar anvanda apparaten. Om detta elektriska verktyg overlåts till nagon annan, ska但这n braksanvising alltid medfolja.

2 BESKRIVNING (FIG. A)

1. Dammuppsamlingskrage
2. Chuck
3. Stödhandtag
4. Funktionsväljare
5. Strömbrytare
6. Djupanslag

7. Lasknapp for djupanslag

8. Handtag

9. Hoger/vanster-reglage
10. LED-belysning
11. Frigöringsknapp für batteripacken
12. Indikator for batteriniva
13. Knapp for batteriniväindikator

3 FÖRPACKNINGSINNEHÄLL

• Avlagsna allt forpackningsmaterial.
• Avlagsna resterande forpacknings-ller transportstod (om sadant finns).
• Kontrollera att innehallet i forpackningen ar komplett.
• Undersök apparaten, natsladden, stickkontakten och alla tillbehör att inga skador uppstatt under transporten.
• Förvara om möjigt forpackningsmaterialiet till garantitidens slut. Bortskaffa det)darefter via det lokala systemet for avfallshantering.

WARNING: Förpackningsmaterial ar inga leksaker! Barn fár under inga omständigheter tillåtas leka med plastpäsar! Det finns risk for kvävning!

Borrhammare 20V
Djupanslag
Stodhandtag
- Dammuppsamlingskrage

• 3 SDS-borrar: 06\& 8\& 10× 150mm
• SDS spetsmejsel mejslar: 250 mm

• SDS flatmejsel mejslar: 14 × 250 ~mm

• Handbok

• 1 x batteripaket
• 1 x laddare

Omkomponenterskulle saknaseller varaskadade,tagkontaktmed din aterforsaljare.

4 SYMBOLER

Följande symboler används iBruksanvisingen och/eller pa maskinen:

Anger risk für person-ller maskinskada.	CE	Uppfyller kraven i tillämpliga europeiska direktiv.
Studera bruksanvisingen före användning.		Maskin klass II - dubbel isolering, jordad kontakt behövs ej (laddaren).
Omgivningstemperatur max. 40 °C (batteripacken).		Laddare och batteripack fär inte utsättas För vatten eller fukt.
Batteripack och laddare endast För inomhusbruk.		Batteripack och laddare fär inte brännas upp.

5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖRE ELEKTRISKA VERKTYG

Studera noga samtiga sakerhetsanvisiningar och andra anvisiningar. Uraktlatenhet att folja sakerhetsanvisiningar och andra anvisiningar kan medfora risk for elektriska stotar, brand och/eller allvarlga personskador. Spar alla sakerhetsanvisiningar och andra anvisiningar for framtida konsultation. Den nedan anvanda termen „elektriskt verktyg" i sakerhetsanvisiningarna avser natadrivna elektriska verktyg (med natkabel) ellr batteridrivna (sladdlosa) elektriska verktyg.

5.1 Arbetsplatsen

• Hall arbetsplatzen i god ordning och väl upplyst. Oordning och daligt upplysta arbetsplatser inbjuder till olyckor.
• Arbeta inte med elektriska verktyg i en omgivning dar Explosionssrisik foreligger, dar det finns lattantandliga vatskor, gaser erer damm. Elektriska verktyg alstrar gnistor som kan antanda damm och angor.
• Hall barn och kringstaende personer på avstand vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan fä dig att tappa kontrollen over verktyget.

5.2 Elektrisk sakerhet

• Kontrollera alltid att natspanninger overensstammer med den på markplaten angivna.
• Verktygets stickkontakt mäste passa till eluttaget. Stickkontakten fär under inga omständigheter andras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte äandrats och eluttag som overensstämmer med dess minskar risken for elektriska stötar som kan vara dödliga.
• Undvik kroppskontakt med jordade foremål som rörledningar, värmeelement, spisar och kylskap. Det foreligger större risk För elektriska stötar om din kropp ar jordad.
  Häll verktyget borta frän regn och fuktiga forhällanden. Vatten som trängt in i ett elektriskt verktyg ökar risiken for elektriska stötar.
• Se till att inga skador uppSTAR pa natsladden. Bar aldrig erler hang upp verktyget i natsladden och dra aldrig i den for att dra ur stickkontakten. Håll sladden borta frän stark varme, olja, vassa foremal och rörliga delar. Skadade erler tilltrasslade sladdar ökar risken För elektriska stötar.
• När det elektriska verktyget används utomhus ska uteslutande förlängningskapablar avsedda für utomhusbruk användas. Användningen av en für utomhusbruk avsedd förlängningskabel minskar risiken für elektriska stötar.

POWDP15640 SV

• Om det elektriska verktyget maste anvandas där det ar fuktigt, anslut det till atttag som ar skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risiken for elektriska stötar.

• Var uppmärksam. Koncentrera dig på vad du häller på med och använd sunt fornuft;nar du arbetar med att elektriskt verktyg. Använd inte att elektriskt verktyg dà du ar trött ell er paverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.
• Använd sakerhetsutrustning. Bär alltid skyddsglasögon. Sakerhetsutrustning som dammskyddsmask, halkfria sakerhetsskodon, skyddshjälm och hörsksydd, beroende på arbetets art, minskar risken für personskador.
• Undvik att verktyget sätts igäng oavsiktligt. Kontrollera att strombrytaren star i frän-läge innan nätkontakten sätts i eluttaget. Att bara verktyget med fingret på strombrytaren aller att sätta i nätkontakten med strombrytaren i till-läge kan leda till olyckor.
• Avlagsna justerverktyg aller nycklar innan maskinen startas. Nycklar som lammats kvarsittande i anslutning till nagon rörlig del av verktyget kan resultera i personskador.
• Sträck dig inte für langt. Stå alltid sakert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer.
• Bär lämpig klädsel. Bär inte lost ätsittande kläder erer smycken. Håll här, kläder och handskar borta frän det elektriska verktyget. Lõst ätsittande kläder, smycken och langt här kan fastna i rörliga delar.
• Om det finns anordninger for att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa ar anslutna och anvands på rätt satt. Användningen av södan utrustning minskar med damm förknippade risker.

5.4 Användning och skötsel av elektriska verktyg

• Forcera inte det motordrivna verktyget. Använd det elektriska verktyg som böst motsvaran det arbete som sca utforas. Med ratt verktyg, som fär arbeta i den takt det ar avsett for, utförs arbetet bättre och säkrare.
• Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren ar farliqt att använda och maste repareras.
• Dra nätkontakten ur eluttaget innan nagra inställninger av verktyget foretas, före byte av arbetsverktyg, och daverktyget laggs at sidan. Dessa forebyggande sakerhetsatgarder forhindrar att verktyget oavsiktligt startas.
• Förvara elektriska verktyg som inte används utom räckhäll für barn. Låt inte personer som inte ar fortrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg kan vara farliga i handerna på oerfarna användare.
• Underhäll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderigt och inte kärvar, och att deinte har sprickor eller skador som kan inverka menligt på verktygets fonction. Om verktyget har delar som ar skadade, låt reparera det innan det Åter används. Många olyckor orsakas av att man använder)daltigt underhällna elektriska verktyg.
• Häll skärande verktyg skarpa och rena. Riktigt unterhällna skärverktyg med skarpa skärkanter ar minde benägn att kärva eller fastna och lättare att bemästra.
• Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i overensstammelse med dessa anvisninger och på det satt som avsets medenna speciella typ av verktyg, med beaktende av arbetsforhällandena och det arbete som sha utforas. Användningen av elektriska verktyg forandra andamål an de de ar avsedda for kan leda till olyckstillbud.

5.5 Service

• Lat endast kvalificerat fackfolk reparera verktyget med anvandande av originalreservdilar. Detta for att garantera att verktygets sakerhetsstandards vidmakthalls.

POWDP15640 SV

6YTTERLIGARE SAKERHETSINSTRUCTUCTIONER FOBORRAR

• När det finns en risk att sagverktyget kan komma i kontakt med dolda ledninger sca du hälla elverktyget i de isolerade greppytorna. Kontakt med en strömforande ledning gör verktygets exponerade metalldilar strömforande och kan ge användaren elastötar.
• Lat bitsen svalna innan du rör den, byter ut den ell er justerar den. Bitsar blir mycket varma under användning och kan bränna dig.
• Undvik att oavsiktligt starta verktyget. Förbered arbetet innan du startar verktyget.
  Lagg inte ned verktyget forran det har stannat helt. Rorliga delar kan hugga tag i ytan och dra verktyget ur dina hander.
• Vid användning av ett handhallet elverktyg skau du halla i verktyget ordentligt med bada handerna for att motverka startvridmomentet.
• Lämna inte verktygetutan tillsynnär batteripaketet ar anslutet. Stang av verktyget och ta bort batteripaketet innan du lämnar verktygetutan tillsyn.
• Batteriladdaren blir varm under användning. Laddaren kan bls sa varm att den utgora en brandfara om den inte fär lamlig ventilation, om elfel intraffar erer om den anvands i en varm miljo. Placera inte laddaren pa en lattantandlig yta. Blockera inte laddarens ventiler. Undvik i synnerhet att placera laddaren pa mattor, eftersom de inte bara ar lattantandliga,utan aven blockerar laddarens ventilationsspringor pa undersidan. Placera laddaren pa stabil, fast och ej lattantandlig yta (t.ex. en stabil arbetsbänk i metall erler ett betonggolv) minst 30 cm fran alla lattantandliga foremal, t.ex. gardiner erler vaggar. Se till att rummet ar utrustat med brandslackare och brandvarnare. Hall koll pa laddaren och batteripaketet under laddning.
  Den har Produkten ar ingen leksak. Forvara den utom rackhall for barn.
  Varningar, forsiktighetsatgärder och instruktioner som tas upp ienna bruksanvisning omfattar inte alla möjiga forhällanden och situationer som kan uppsta. Användaren skara införstadd med att sunt fornuft och varsamhet ar faktorer som inte kan byggas in i Produkten, utan ar nagot som användaren maste stä För.
• Se till att stå stadigt vid borrning på fri hand på stege eller byggnadsställning.
• Använd en detektor for att lokalisera el-, vatten- och gasledninger som kan finnas dolda i viggar. Undvik att komma i kontakt med stromforande delar eller ledare.
• Bär hörskydd for att skydda hörsein. Hörselnedsättnigkommen gradvis!
• Använd skyddsglasögon och vid dammalstrande arbeten dammskyddsmask.
• Anyandinte maskinen i narheten ay angor eller brandfarliga yatskor.
• Kontrollera alltid att mejslar och borrar ar ordentligt fastsatta i chucken innan arbetet pabörjas.
  Mejslar och borrar kan slungas ur verktyget och fororsaka svara skador.
• Kontrollera regelbundet att chucken inte ar sliten aller skadad.
• När maskinen ska användas som borrhammare, starta den Först nar den sats mot materialet son ska bearetas (vagg. tak osv.).
• Skydda ögonen och andra personer mot kringflygande partiklar och splitter. Bär skyddshälm! Sätt upp skiljevaggar!
• Bar arbetshandskar for att skydda fingrarna mot klåm- och rísvkador.
  Vibrationer kan skada harder och armar. Se till att utsatta dig sa lite som mojligt for vibrationer

7 EXTRA SÄKERHETSFORESKRIFTER FÜR BATTERIER OCH LADDARE

Använd endast batterier och laddare som ar avsedda for den har apparaten.

7.1 Batterier

Forsok aldrig att av nagon anledning oppna ett batteri.

• Förvara inte batterier erller batteripack pa platser darr temperaturen kan overstiga 40^

• Ladda endast vid en omgivningstemperatur mellan 4^ C och 40^ C .

Förvara batteriema på att kallt och torrt stalle (5-20 °C). Förvara aldrig batterier i urladdat tillständ.

• Det ar bast for Li-Ion-batterier när de regelbundet laddas ur och Åter laddas upp (minst 4 gänger om Året). Den ideala laddningen for langvarig lagring av Li-Ion-batterier År 40% av kapaciteten.

• När du kasserar batterier, följ instruktionerna i avsnittet "Miljöhänsyn".

• Se till att du inte orsakar kortslutning. En direkt eller oavsiktlig kontakt med metallfremål mellan den positiva (+) och negativa (-) polen kortsluter batteriet och ger upphov till en intensiv ström som orsakar varmeutveckling och som kan leda till att batterihöljet spricker och fattar eld.

• Se till att batterierna inte utsats for varme. Om batterierna upphettes till over 100^ , kan tätning, isoleringsseparatorer och andra polymerkomponenter skadas, vilket kan resultera i att elektrolyten lacker ut och/eller intern kortslutning vilket leder till varmealstring som kan orsaka att batteriet brister och fattar eld. Dessutom fär batterierna inte kasseras genom att kasta dem i elden. De kan exploderera eller hättig brand kan uppsta.

• Under extrema forhallanden kan batterilackage intraffa. När du marker vatska på batteriet, gör följande:

• Torka forsiktigt bort vatskan med en trasa. Undvik kontakt med huden.

• Om vātskan;kommittikontaktmedhudellerögon,folj instruktionerna neda:

Skolj genast med vatten. Neutralisera med en mild syra, t.ex. citronsaft ell er vinager.
Om vatskan kommit i kontakt med ogonen, skolj rikligt med rent vatten i minst 10 minutes. Konsultera en lakare.

Brandfara! Undvik att kortsluta polerna på ett urtaget batteri. Batterier fär inte eldas upp.

7.2 Laddare

Forsok aldrig att ladda iche-uppladdningsbara batterier.
- Lat omedelbart byta ut defekta sladdar.
Laddaren fär inte utsattas for vatten aller fukt.
Laddaren fär inte öppnas.
Forsokinte stickainagotiladdaren.
- Laddaren ar uteslutande avsedd for använding inomhus.

8 SPECIELLA DETALJER

8.1 Li-ion batteri (5)

• Li-lon batterier har ett högre kapacitet/vikt-förhällande (mer kraft Förindre vikt, mer kompakta batterier).
  Ingen minneseffekt (kapacitetsforlust after flera laddnings/urladdnings-cykler) som andar batterier (Ni-Cd, Ni-MeH...).
• Mindre självurladdning (se också kapitlet 'Förvaring').

9 ANVÄNDNING

Borrmaskinens batteripaket levereras med en svag uppladdning for att forebygga eventuella problem, darfornaste batteriet laddas innan det anvands forsta gangen.

OBS: Batterierna kommt inte att na full laddning vid forsta laddningen. Forst after flera cykler nar batteripacken full laddning. Batteripacken farr endast laddas inomhus.

Vid normal användning behövs omkring 1 timme für att batteriet ska bli fulladdat.

Batteripacken varms upp litet under laddning, vilket ar normalt och ar inte tecken pa nagot problem.

Placera inte laddaren i en omgivning med extrem varme eller kyla, den fungerar bast vid normal rumstemperatur. När batteriet ar fulladdat, koppla ur laddaren fran eluttaget och ta batteripacken ut laddaren.

Obs:

1. Se till att batteripacken har svalnat weltfore laddning.
2. Undersok batteripacken fore laddning. Ladda inte en sprucken aller lackande batteripack.

9.1.1 Laddningsindikatorer (Fig. 1)

Anslut laddaren till natströmmn:

• Lyser grönt: klär für laddning.
• Flimrar rott: laddar.
  Lyser gront: laddad.
• Lyser gront och rott: batteri aller laddare skadad.

Obs: Om batteripacken inte skulle passa i laddaren, ta ur den och kontrollera att batteripacken och laddaren ar avsedda att anvandas ihop enligt de angivna specifikationerna. Använd inte laddaren till att laddan Norway annan typ av batteripack eller Norway batteripack som inte på ett sakert satt passar i laddaren.

1. Håll koll på laddaren och batteripaketet nar de ar anslutna till varandra.
2. Koppla ur laddaren fran nätströmmen och fran batteripaketet nar laddningen ar fardig.
3. Lat batteripaketet svalna helt innan du anvander det.
4. Forvara laddaren och batteripaketet inomhus och oåtkomligt for barn.

OBS: Om batteriet ar varmt after att ha anvnts upprepat i verktyget, lat det svalna till rumstemperatur innan det laddas. På sa satt frolangs batteriernas livslängd.

OBS: För att lossa batteripacken från laddaren, tryck in frigöringsknappen och dra samtidigt ur batteripacken.

9.2 Indikator for batterinivä (Fig. 1a)

Det finns indicatorer for batterinivå pa batteripaketet. Du kan kontrollera batterinivån genom att trycka på knappen (12). Innan du anvander maskinen skä du trycka på omkopplaren for att kontrollera om batteriet har tillräckligt med laddning for att maskinen skä fungera korrekt. De tre lysindikatorerna visar batterinivån:

Tre lysdioder ar tanda: Batteriet ar fulladdat.
Tva lysdioder ar tanda: Batteriet ar 60% laddat.
En lysdiod ar tand: Batteriet ar nastan urladdat.

9.3 Isattning och urtagning av batteripacken (Fig. 2)

WARNING: Innan du foretar nagra justeringar, se till att maskinen ar avstangd och rotationsvaljaren stalld i mittlaget.

• Urtagning av batteripacken: tryck in batterispärren samtidigt som batteripackens spanner hälls intryckta.
• Isättning av batteripacken: skjut batteripacken på verktyget sö som visas på

9.4 Isattning och byte av verktyg (Fig. 3)

Borrhamaren ar utrustad med en SDS-plus-chuck for att halla fast verktygen.

• Innan verktygen sats i maskinen sk de rengoras samt smorjas in med en aning maskinfett
  Satt onskad bits i bitshallaren.
• Verktyget, som sca vara fritt frän damm, skjuts och vrids samtidigt i chucken sö langt det gär. Verktyget lases fast automatiskt.
• Kontrollera att verktyget har låsts fast genom att dra i det.

9.5 Urtagning av ett SDS-plus-verktyg

Dra tillbaka chucken, hall den tillbakadragen och ta ur verktyget.

Verktygen kan vara mycket varma after användning. Se till att inte komma at verktygsänden med handen! Använd alltid skyddshandskar nr du skata ur verktyget.

9.6 Igangsätting och avstängning

• lgangsattning: Tryck in strombrytaren (5).
• Avstängning: Släpp upp strömbrytaren (5).

Obs: Trycket på strombrytaren reglerar hastigheten.

9.6.1 Läsning av strömbrytaren (Fig. 4)

Avtryckaren (strömbrytaren) kan lásas i FRÁN-läge.
Detta hjälper till att minska möjligheten att verktyget ofrivilligt startas nar det inte skanándas. För att lasa avtryckaren, skarotationsvaljaren stallas i mittlåget.

9.6.2 Rotationsväljare (Fig. 5)

Rotationsriktningen ställs in med rotationsväljaren som sitter ovanfor avtryckaren.

9.6.2.1 Rotation medurs:

Höger: für att välja rotationsriktning framåt (börnning/iskruvning av skruvar) slapp upp strombrytaren och skjut rotationsväljaren till maskinens vänstra sida.

9.6.2.2 Rotation moturs:

Vänster: für att välja rotationsriktning bakat (urdragning av skruvar) skjut rotationsväljaren at Höger.

POWDP15640 SV

9.6.3 Variabel varvral

Verktyget ar utrustat med en avtryckare (strömbrytare) som ger högre varvtai och större vridmoment med ökat tryck på avtryckaren.
Varvtalet regleras genom trycket på avtryckaren.

9.7 Stodhandtag (fig. 6)

Av sakerhetsskal sca borrhammaren endast anvandas med stodhandtaget monterat. For att erhalla basta mojiga arbetsstallning kan stodhandtaget stallas in i olika vinklar. Skjut stodhantagets hylsa over halsen pa maskinholjet, vrid stodhandtaget i lampligt arbetslage och dra at det genom att vrida det medsols. Stodhandtaget lossas genom att vrida det motsols.

9.8 Djupanslag

Lossa pa stodhandtaget och skjut in djupanslagets raka del i halet for stodhandtaget. Stall in djupanslaget och dra ater at stodhandtaget.

9.9 Dammuppsamlingskrage

Innan arbete vertikalt over huvudet pabörjas ska dammuppsamlingskragenTRS pa arbetsverktyget.

9.10 Funktionsväljare

TiT	Inställning für hammarbörnung: Für arbeten i murverk, betong och natursten. Använd inte fonctionen hammarbörnung für keramiska plattor aller andra material som inte kan motstå slagenergi.
E	Inställning für mejsling: Mejsling i murverk, betong och natursten.
	Inställning für borrning: Für arbeten iTRS, syntetiska material och metall.
	Mejselrotation: Används endast für att rotera flat/mejsel i önskat lage,gár ej att använda som arbetsläge.

Obs! Vid hammarborrning behövs endast ett lättare tryck. För högt tryck belastar motorn i onödan. Kontrollera regelbundet arbetsverktygen. Slöa borr maste antingen slips aser bytas ut.

Borrchucken med SDS-anslutning fär inte användas vid inställingarna hamring eller slagbörning!

9.11 LED-belysning (Fig. 7)

LED-belysningen kan tandas fore arbetets början for att kontrollera arbetsytan genom att trycka latt pa avtryckaren, och fortsäter sedan att lysa under drift.

VARNING: Titta aldrig direkt på erler in i lusstrålen. Rikta aldrig lusstrålen mot nagon manniska eller nagot foremål, annat an arbetsojbektet,

Rikta aldrig avsiktigt lusstrålen mot nágon manniska. Den fár aldrig träffa ett öga langre an 0,25 sekunder.

9.12 Hur mejselhammaren anvands

• Placera arbetsverktygets spets på arbetsstycket, innan maskinen startas.
• Med utnytjande av maskinens vikt och genom att halla den stadigt, kan rekylroelsen vic starten kontrolleras.
• Forcera inte arbetet, arbeta i jämn fakt, for mycket kraft församrar effektivitet.
• Hammarborffunktionen fungerar inte nar verktygot inte kanner av nagot motständ.

WARNING: Främre delen av maskinhöljet blir hett vid langre arbetspass. Var försiktig att inte bränna händer och fingrar.

WARNING: Utöva inte onödig tryck på maskinen. Hammarmekanismen arbetar mest effektiv nar arbetsverktyget hälls mot arbetsstytcket med att lätt tryck.

10 RENGÖRING OCH UNDERHÄLL

10.1 Rengöring

• Hall maskinens ventilationsspringor rena sa att motorn inte overhettas.
• Rengör maskinhöljet regelbundet med en mjuk trasa, helst after varje användning.
• Håll ventilationsspringorna fria frän damm och smuts.
• Vid svår nedsmutsning kan du fukta trasan lätt med tvålvatten.
• Använd aldrig losningsmedel, t.ex. bensin, alcohol, ammoniaklösning etc. Dessa kan skada maskinens plastdelar.

10.2 Underhall

• Våra maskiner ar konstruerade att gora tjänst under lang tid med att minimum av unterhäll. Varsam skötsel av maskinen och regelbunden rengöring bidrar till att maskinen kontinuerligt fungerar tillfredsställande.

11 TEKNISKA DATA

Märkspanning	20 V
Elmotortyp	Borstlös
Rotationshastigkeit	0-1350 v/min
Borrkapacitet belong	22 mm
Borrkapacitet stål	13 mm
Borrkapacitetträ	30 mm
Slagfrekvens	0-4750 slag/min
Slagstyrka	3 J
4 Funktioner
Typ av extrahandtag	Justerbart
Mjukt grepp	Ja
Motorlindningsmaterial	Koppar

12 BULLER

Bulleremissionsvarden uppmatta enligt tillamplig standard. (K = 3)

Ljudtrycksniva LpA 86dB(A)

Ljudeffektniva LwA 97dB(A)

OBS! Bär hörskyydd nár ljudtrycket överstiger 85 dB(A).

aw (Vibration)

10.5m/s²

K = 1,5m / s^2

POWDP15640 SV

13 GARANTI

• Produkten garanteras for en 36 manaders period gallande fran den forste anvandarens inkopsdatum.
• Garantin tacker alla material- och tillverkningsfel med undantag for batterier och laddare. Den omfattar inte heller: defekter uppkomna pa normala forslitningsdilar sasom kullager, borstar, kablar, stickkontakter erler tillbehör som borrar, bits, sagklinger orc.; vidare skador ell der fekter som uppkommit genom vanvard, olyckor erler vidtagna forandringar av produkten: ei heller kostnader for transport.
• Skador och/eller defekter som uppkommen på grund av felaktig användning av verktyget omfattas inte av garantibestammelserna.
• Vi fransager oss allt ansvar for eventuell kroppsskada som uppstatt pgraund av felaktig anvandning av verktyget.
• Reparationer fär endast utföras av en auktoriserad serviceverkstad for Powerplus verktyq.
• Ytterligare information kan erhällas per Telefon på nummer 0032-3-292 92 90.
  Eventuella transportkostnader skull betalas av kunden, om inte annat har avatalats skriftligen.
• Likaledes kan inga garantiansprak stallas om skadan på apparaten uppkommit som en folid av asidosatt underhall eller overbelastning.
• Absolut undantagna fran garantin ar skador uppkomna genom vatska som trangt in, overdrivet utsattande for damm, medveten skada (avsiktlig erer genom grov vardsloshet), olamplig anvandning (anvandning for andamal for vilka apparaten inte lampar sig), okunnig anvandning (t.ex. utan att respektera i denna bruksanvisning givna anvisninger), osakkunng montering, blixtnedslag, felaktig natspanning. Denna upprakning gör inte ansprák på att yara fullständig.
• Godkända garantiansprák kan inte medföra Förlangning av garantiperioden eller paböriande av en ny garantiperiod i den handelse apparaten ersats med en ny.
  Apparat ell er delar som bytts ut under guarantin, blir darrigenom Varo NV:s egendom.
  Vi forbehaller oss ratten att avvisa alla garantiansokninger dar inkopet inte kan bestyrkas ell er om det star klart att produit inte underhallits pa ratt satt (rena ventilationsspringor, kolborstarna regelbundet servade...)
• Inköpskvittot maste sparas som bevis für inköpsdatum.
• Verktyget, som inte fär ha tagits isär, maste returneras till äterförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastforpackning (om tillämpligt fürprodukten) tillsammans med inköpsbeviset.
  Foratt sakerstalla att verktyget fungerar optimalt skdet laddas minst 1 gang i manaden.

14 MILJÖHÄNSYN

När utrustningen after langvarigt bruk tjänat ut och behöver ersättas, fär den inte slängas med hushållssoporna, utan sca deponeras paett miljömässigt sakert satt. Avfall harrörande frælektrisk utrustning fär inte slängas med hushållssoporna. Lämna elektrisk och elektronisk utrustning pa avsedda uppsamlingsplatser for atervinning. Kontakta lokala myndigheter erler din lokala Återförsäljare for information om hur forbrukadeprodukter skareturneras.

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - Belgien, deklarerar harned att,

Produkt: borstlös borrhammare 20v

Varumärke: POWERplus

Modell:POWDP15630

överensstämmer med väsentiga krav och andra relevanta bestämmelser i tillämpliga europeiska direktiv, baserat på tillämpningen av europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten görenna deklaration ogiltig.

Europeiska direktiv (inklusive, i tillampliga fall, andringar till dessa, fram tillragen for undertecknandet):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiska harmoniserade standarder (inklusive, i tillampliga fall, andringar till dessa, fram till dagen for undertecknandet):

EN60745-1:2009

EN60745-2-6: 2010

EN55014-1:2017

EN55014-2:2015

Anvari for den tekiska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertechnad agerar på uppdrag av foretagets VD,

Mertens Lido

Ludo Mertens

Tillampningsansvarig - Registerings- och regelfragor 22/09/20

POWDP15640 FI
