KÄYTTÖOHJE B 95 RS Bc Dose Kärcher

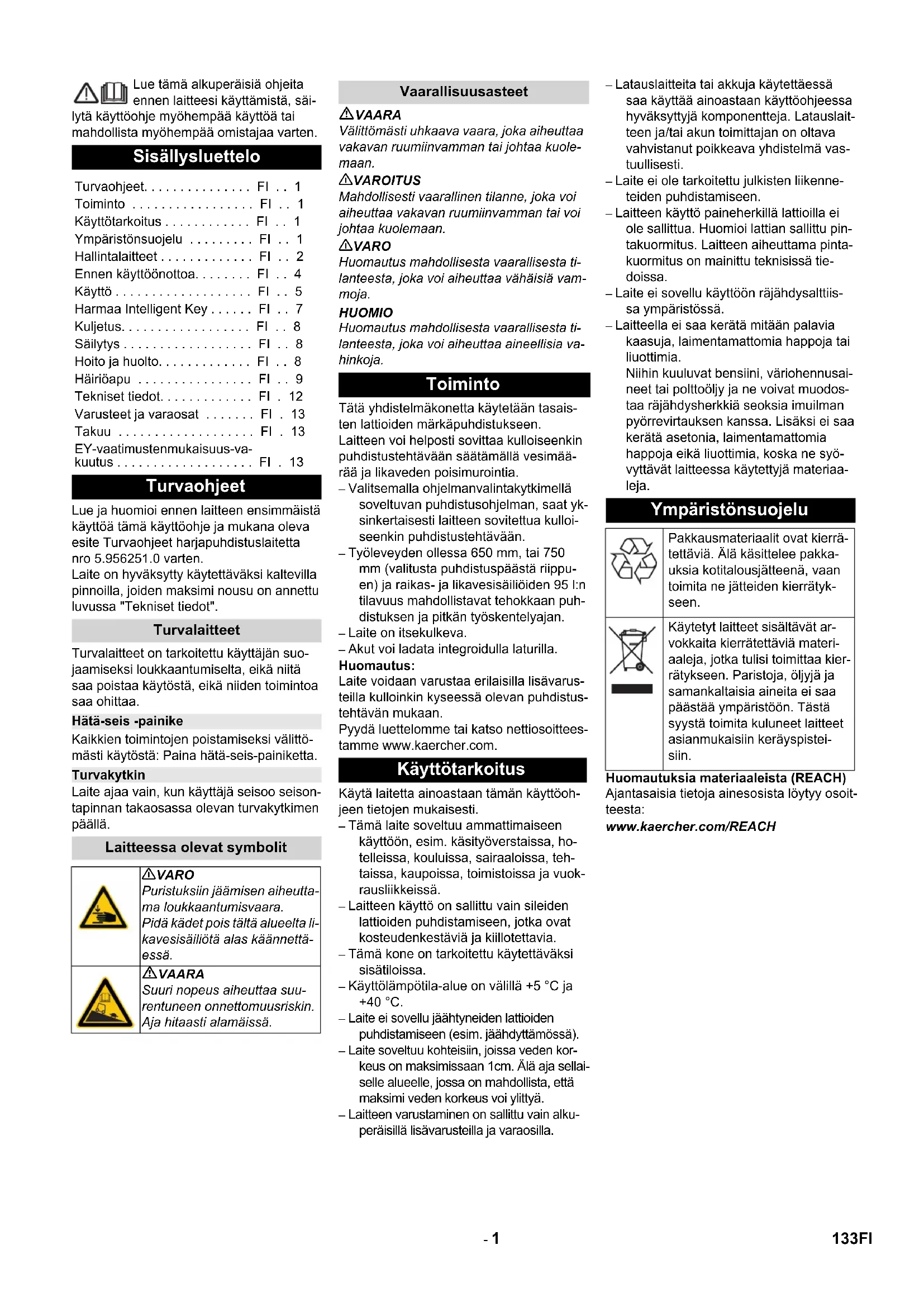

Chairman of the Board of Management Director Regulatory Affairs & Certification 132 SV- 1 Lue tämä alkuperäisiä ohjeita ennen laitteesi käyttämistä, säi- lytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten. Lue ja huomioi ennen laitteen ensimmäistä käyttöä tämä käyttöohje ja mukana oleva esite Turvaohjeet harjapuhdistuslaitetta nro 5.956251.0 varten. Laite on hyväksytty käytettäväksi kaltevilla pinnoilla, joiden maksimi nousu on annettu luvussa "Tekniset tiedot". Turvalaitteet on tarkoitettu käyttäjän suo- jaamiseksi loukkaantumiselta, eikä niitä saa poistaa käytöstä, eikä niiden toimintoa saa ohittaa. Kaikkien toimintojen poistamiseksi välittö- mästi käytöstä: Paina hätä-seis-painiketta. Laite ajaa vain, kun käyttäjä seisoo seison- tapinnan takaosassa olevan turvakytkimen päällä. VAARA Välittömästi uhkaava vaara, joka aiheuttaa vakavan ruumiinvamman tai johtaa kuole- maan. 몇 VAROITUS Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan. 몇 VARO Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa vähäisiä vam- moja. HUOMIO Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa aineellisia va- hinkoja. Tätä yhdistelmäkonetta käytetään tasais- ten lattioiden märkäpuhdistukseen. Laitteen voi helposti sovittaa kulloiseenkin puhdistustehtävään säätämällä vesimää- rää ja likaveden poisimurointia. – Valitsemalla ohjelmanvalintakytkimellä soveltuvan puhdistusohjelman, saat yk- sinkertaisesti laitteen sovitettua kulloi- seenkin puhdistustehtävään. – Työleveyden ollessa 650 mm, tai 750 mm (valitusta puhdistuspäästä riippu- en) ja raikas- ja likavesisäiliöiden 95 l:n tilavuus mahdollistavat tehokkaan puh- distuksen ja pitkän työskentelyajan. – Laite on itsekulkeva. – Akut voi ladata integroidulla laturilla. Huomautus: Laite voidaan varustaa erilaisilla lisävarus- teilla kulloinkin kyseessä olevan puhdistus- tehtävän mukaan. Pyydä luettelomme tai katso nettiosoittees- tamme www.kaercher.com. Käytä laitetta ainoastaan tämän käyttöoh- jeen tietojen mukaisesti. – Tämä laite soveltuu ammattimaiseen käyttöön, esim. käsityöverstaissa, ho- telleissa, kouluissa, sairaaloissa, teh- taissa, kaupoissa, toimistoissa ja vuok- rausliikkeissä. – Laitteen käyttö on sallittu vain sileiden lattioiden puhdistamiseen, jotka ovat kosteudenkestäviä ja kiillotettavia. – Tämä kone on tarkoitettu käytettäväksi sisätiloissa. – Käyttölämpötila-alue on välillä +5 °C ja +40 °C. – Laite ei sovellu jäähtyneiden lattioiden puhdistamiseen (esim. jäähdyttämössä). – Laite soveltuu kohteisiin, joissa veden kor- keus on maksimissaan 1cm. Älä aja sellai- selle alueelle, jossa on mahdollista, että maksimi veden korkeus voi ylittyä. – Laitteen varustaminen on sallittu vain alku- peräisillä lisävarusteilla ja varaosilla. – Latauslaitteita tai akkuja käytettäessä saa käyttää ainoastaan käyttöohjeessa hyväksyttyjä komponentteja. Latauslait- teen ja/tai akun toimittajan on oltava vahvistanut poikkeava yhdistelmä vas- tuullisesti. – Laite ei ole tarkoitettu julkisten liikenne- teiden puhdistamiseen. – Laitteen käyttö paineherkillä lattioilla ei ole sallittua. Huomioi lattian sallittu pin- takuormitus. Laitteen aiheuttama pinta- kuormitus on mainittu teknisissä tie- doissa. – Laite ei sovellu käyttöön räjähdysalttiis- sa ympäristössä. – Laitteella ei saa kerätä mitään palavia kaasuja, laimentamattomia happoja tai liuottimia. Niihin kuuluvat bensiini, väriohennusai- neet tai polttoöljy ja ne voivat muodos- taa räjähdysherkkiä seoksia imuilman pyörrevirtauksen kanssa. Lisäksi ei saa kerätä asetonia, laimentamattomia happoja eikä liuottimia, koska ne syö- vyttävät laitteessa käytettyjä materiaa- leja. Huomautuksia materiaaleista (REACH) Ajantasaisia tietoja ainesosista löytyy osoit- teesta: www.kaercher.com/REACH Sisällysluettelo Turvaohjeet. . . . . . . . . . . . . . . FI . . 1 Toiminto . . . . . . . . . . . . . . . . . FI . . 1 Käyttötarkoitus . . . . . . . . . . . . FI . . 1 Ympäristönsuojelu . . . . . . . . . FI . . 1 Hallintalaitteet . . . . . . . . . . . . . FI . . 2 Ennen käyttöönottoa. . . . . . . . FI . . 4 Käyttö . . . . . . . . . . . . . . . . . . . FI . . 5 Harmaa Intelligent Key . . . . . . FI . . 7 Kuljetus. . . . . . . . . . . . . . . . . . FI . . 8 Säilytys . . . . . . . . . . . . . . . . . . FI . . 8 Hoito ja huolto. . . . . . . . . . . . . FI . . 8 Häiriöapu . . . . . . . . . . . . . . . . FI . . 9 Tekniset tiedot. . . . . . . . . . . . . FI . 12 Varusteet ja varaosat . . . . . . . FI . 13 Takuu . . . . . . . . . . . . . . . . . . . FI . 13 EY-vaatimustenmukaisuus-va- kuutus . . . . . . . . . . . . . . . . . . . FI . 13 Turvaohjeet Turvalaitteet Hätä-seis -painike Turvakytkin Laitteessa olevat symbolit 몇 VARO Puristuksiin jäämisen aiheutta- ma loukkaantumisvaara. Pidä kädet pois tältä alueelta li- kavesisäiliötä alas käännettä- essä. VAARA Suuri nopeus aiheuttaa suu- rentuneen onnettomuusriskin. Aja hitaasti alamäissä. Vaarallisuusasteet Toiminto Käyttötarkoitus Ympäristönsuojelu Pakkausmateriaalit ovat kierrä- tettäviä. Älä käsittelee pakka- uksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätyk- seen. Käytetyt laitteet sisältävät ar- vokkaita kierrätettäviä materi- aaleja, jotka tulisi toimittaa kier- rätykseen. Paristoja, öljyjä ja samankaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimita kuluneet laitteet asianmukaisiin keräyspistei- siin. 133FI- 2 1 Ohjauspyörä 2 Täyttöjärjestelmä 3 Suljin, likavesisäiliö 4 Likavesisäiliön kansi 5 Turbiinin suojasihti (uimurin alla) 6 Uimuri 7 Nukkasihti 8 Karkealikaerotin 9 Likavesisäiliö 10 Likaveden laskuletku 11 Tuorevesisäiliön suodattimella varus- tettu sulkutulppa 12 Imupalkin korkeudensäätö 13 Siipimutterit imupalkin kiinnittämistä varten 14 Imupalkki * 15 Lukituskahva imupalkin kallistamista varten 16 Puhdistusainepullo (vain malli Dose) 17 Raikasvesisäiliön kansi 18 Seisontajarrun vapautusvipu 19 Turvakytkin 20 Ajopoljin 21 Käyttäjän seisontataso 22 Virtapistoke latauskaapelille 23 Karkealikasäiliö (vain R-puhdistuspää)

24 Raikasveden täyttötasonäyttö 25 Akkusuojus 26 Akkusuojuksen lukitus 27 Ohjauspaneeli

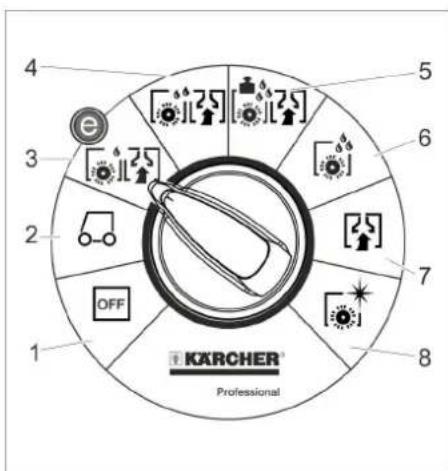

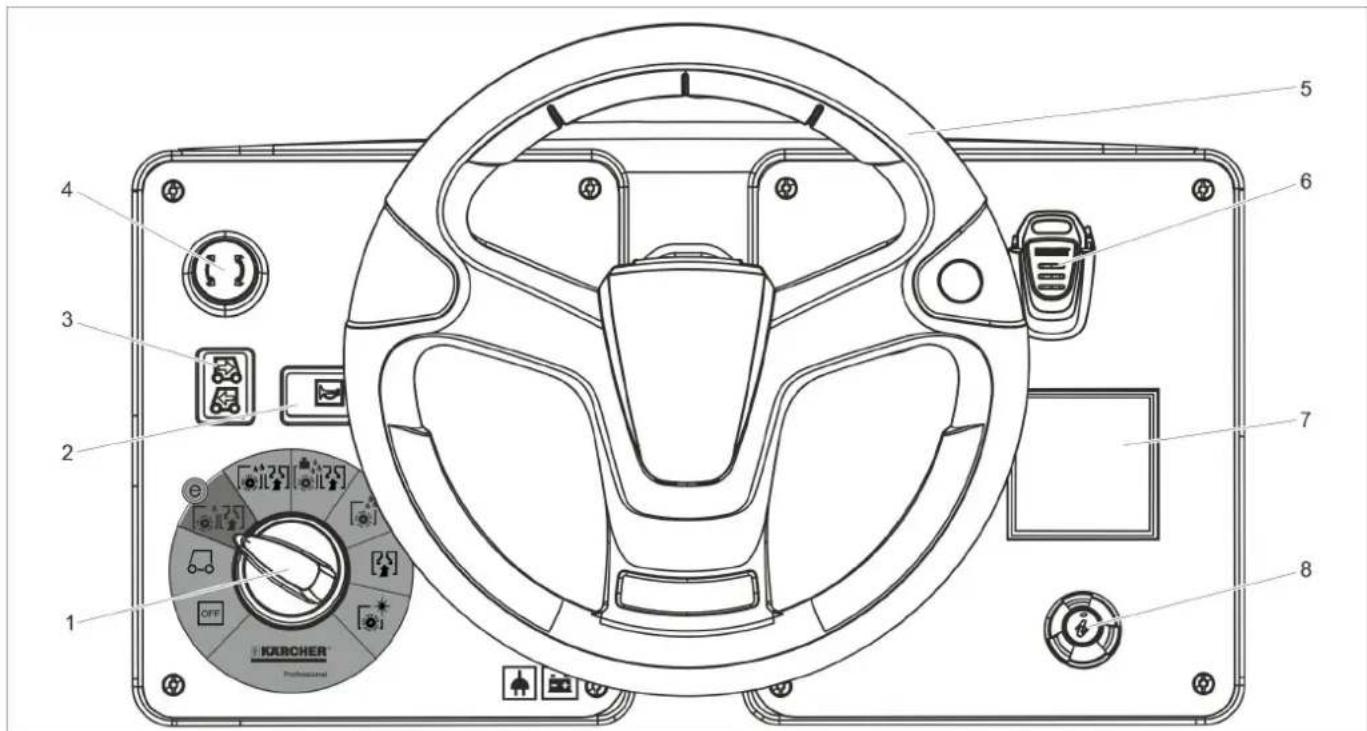

• ei kuulu toimitukseen – Puhdistusprosessin käyttöelimet ovat keltaisia. – Huollon ja servicen käyttöelimet ovat vaaleanharmaat. Hallintalaitteet Väritunnukset 134 FI- 3 1 Ohjelmakytkin 2 Äänitorvi 3 Ajosuuntakytkin 4 Hätä-seis -painike 5 Ohjauspyörä 6 Intelligent Key 7 Näyttö 8 Infonäppäin 1 OFF Laite on kytketty pois päältä. 2 Siirtoajo Ajaminen käyttöpaikalle. 3 Eco-ohjelma Lattian märkäpuhdistus (pienennetyllä harjan kierrosluvulla) ja likaveden poisi- murointi (pienennetyllä imuteholla). 4 Hankausimu Lattian märkä puhdistus ja likaveden imeminen. 5 Heavy-ohjelma Lattian märkäpuhdistus (suurennetulla harjapaineella) ja likaveden poisimu- rointi. 6 Hiertäminen Lattian märkä puhdistus ja puhdistusai- neen vaikuttaminen. 7 Imurointi Likapesuhuuhteen imeminen. 8 Kiillotus Lattian kiillotus ilman nesteen levittä- mistä. ** Valinnainen Ohjauspulpetti Ohjelmakytkin Laitteessa olevat symbolit Tartuntakohta Moppipidike ** Täyttöjärjestelmän vesiliitäntä Tuorevesisäiliön täyttömäärä Raikasvesisäiliön tyhjennys- aukko Likavesisäiliön tyhjennysaukko 135FI- 4 Sähköinen seisontajarru estää laitteen seistessä poisvierimisen. Jotta laitetta voisi työntää, seisontajarru on vapautettava luki- tuksesta. Vedä seisontajarrun vapauttamiseksi vapautusvivusta. HUOMIO Vaurioitumisvaara. Älä työnnä laitetta no- peammin kuin 7 km/h. Huomautus: Kaikkien toimintojen välittömästi käytöstä poistamiseksi, poista jalka ajopolkimelta ja paina hätä-seis-painiketta. Poista pakkauspahvit. Poista esteet pyöristä. Tee ramppi kuten yllä esitetty kuomala- vaa muuttamalla ja ruuvaa osat kiinni. Vedä jarruvipua ja työnnä laite luiskaa pitkin alas jarruvivun ollessa vedettynä. tai Pistä Intelligent Key paikalleen. Vapauta hätä-seis-painike lukituksesta sitä kiertämällä. Aseta ohjelmakytkin asentoon siirtoajo. Seiso seisontatasolla ja paina turvakyt- kintä. Aseta ajosuuntakytkin asentoon "eteenpäin". Käytä ajopoljinta. Aja laite alas kuormalavalta. Ennen käyttöönottoa on asennettava harjat (katso "Huoltotyöt"). VAARA Räjähdysvaara! Älä aseta työkaluja tai muita vastaavia akun päälle. Oikosulku- ja räjähdysvaara. Loukkaantumisvaara. Elä päästä koskaan haavoja kosketukseen lyijyn kanssa. Puh- dista aina kädet lopetettuasi akkua koske- vat työt. Mallissa "Pack" akut on jo asennettu val- miiksi. Paina hätä-seis-painiketta. Vedä Intelligent Key irti. Avaa akkusuojuksen lukitus. Käännä akun peitekansi taakse. 1 Akkukotelon lukitus Työnnä akkukotelon lukitus vasemmal- le ja käännä alas. Vedä akkukotelo taaksepäin.

4.035.097.0, 4.035-165.0

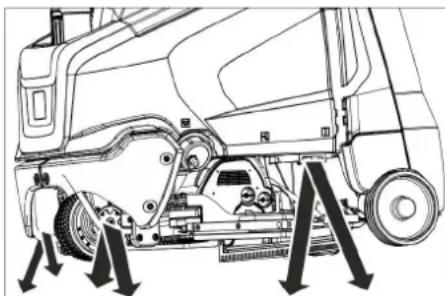

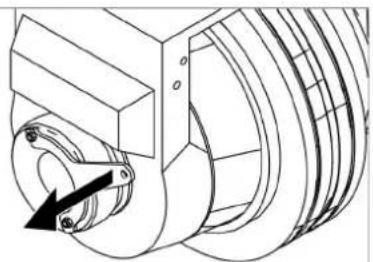

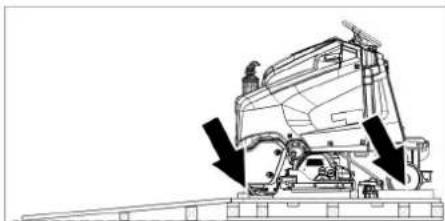

1 Etäisyyspidike 380x55x30 4.035-164.0 1 Etäisyyspidike 345x60x47 2 Etäisyyspidike 380x55x30 4.035-166.0 1 Etäisyyspidike 380x55x30 Ennen käyttöönottoa Laitteen työntäminen Purkaminen lavalta Akut Huomioi ohjeet, jotka ovat akun päällä, käyttöohjeessa ja ajoneu- von käyttöohjeessa. Käytä silmäsuojusta Pidä lapset loitolla haposta ja akuista. Räjähdysvaara Avotuli, kipinät ja tupakointi kiel- letty Syövyttämisvaara Ensiapu Varoitus Hävittäminen Älä heitä akkua jäteastiaan Suositeltavat akkusarjat Tilausnro Tilavuus [m

/h] ** 170 Ah - huolto- vapaa 4.035-

3,3 1,32 180 Ah - huolto- vapaa 4.035-

3,8 1,52 180 Ah - vähä- huoltoinen 4.035-

14,85 5,94 195 Ah - vähä- huoltoinen 4.035-

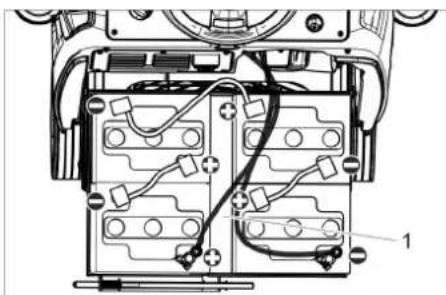

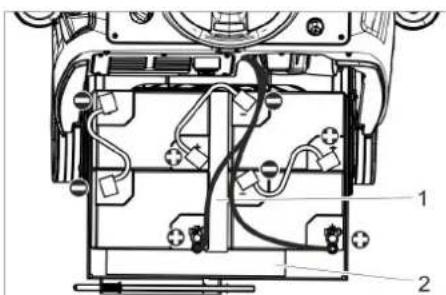

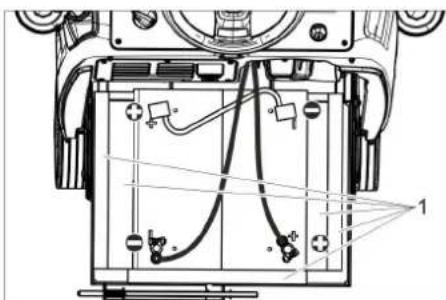

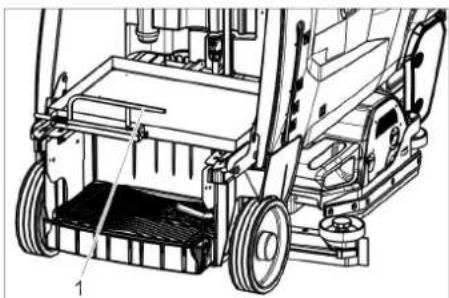

• Akkujen lataustilan vähimmäistilavuus ** Ilman vähimmäisvirtaus akkujen lataus- tilan ja ympäristön välillä Aseta akut paikoilleen ja liitä ne. 136 FI- 5 HUOMIO Vaurioitumisvaara. Huomioi, että napai- suus on oikein. Yhdistä navat mukana olevilla liitäntä- kaapeleilla. Liitä liitoskaapeli vielä vapaisiin akun napoihin (+) ja (-). Tyuönnä akkukotelo eteenpäin. Napsauta akkukotelon lukitus lukituk- seensa. Aseta akkutyyppi (katso lukua "Harmaa Intelligent key"). HUOMIO Tyhjäksi purkautuminen aiheuttaa vaurioi- tumisvaaran. Lataa akut ennen laitteen käyttöönottoa. Huomautus: Laite on varustettu akun tyhjäksipurkusuo- juksella, ts. kun saavutetaan kapasiteetin sallittu vähimmäismäärä, laitetta voi enää vain ajaa. Näytölle tulee näytöt “Akku heik- ko - puhdistus ei mahdollista“ ja „Akku tyhjä - lataa akku“. Aja laite suoraan latausasemaan, vältä tällöin nousuja. Huomautus: Käytettäessä muita akkuja (esim. muiden valmistajien akkuja), Kärcher-asiakaspal- velulla on teetettävä kyseisen akun syvä- purkaussuojaus uudelleen. VAARA Sähköiskun aiheuttama vaara. Huomioi sähköverkko ja sulakkeet. Käytä latauslai- tetta vain kuivissa tiloissa, joissa on riittävä tuuletus! Huomautus: Latausaika on keskimäärin noin 10-12 tun- tia. Latauslaite lopettaa itsenäisesti lataami- sen, kun akku on täynnä. VAARA Räjähdysvaara. Tilassa, johon laite pysä- köidään akun lataamista verten, pitää olla akkutyypistä riippuva vähimmäistilavuus ja vähimmäisilmanvirtauksen omaava ilman- vaihto (katso "Suositeltavat akut"). Räjähdysvaara. Akkujen lataus on sallittua vain, kun akkusuojus on avattuna. Avaa akkusuojuksen lukitus. Käännä akun peitekansi taakse. Yhdistä verkkokaapeli laitteen virtapis- tokkeeseen. Liitä verkkokaapeli sähköverkkoon. Näytölle tulee akkusymboli ja akkujen lataustila näkyy näytöllä. Näyttövalais- tus sammuu. Älä sulje akkusuojusta latauksen aika- na! Huomautus: Kaikki puhdistus- ja ajotoiminnot ovat estet- tynä latauksen aikana. Kun akku on ladattu täyteen, näytölle tulee "Lataus päättynyt". Kun lataus on suoritettu, vedä verkko- pistoke pistorasiasta ja irrota kaapeli laitteesta. Lisää tislattua vettä tunti ennen lataus- vaiheen loppua, huomioi oikea happo- taso. Akku on merkitty vastaavasti. La- tausvaiheen lopussa täytyy kaikkien kennojen kaasuuntua. VAARA Syöpymisvaara! Veden lisääminen, kun akku on purettu voi johtaa hapon ulospääsemiseen. Käsiteltäessä akkuhappoa käytä suojalaseja ja noudata määräyksiä loukkaantumisten ja vaat- teiden tuhoutumisen estämiseksi. Mahdollinen ihon tai vaatteiden päälle rois- kunut happo on huudeltava pois runsaalla vedellä. HUOMIO Käytä akkujen jälkitäyttämiseen vain tislat- tua vettä tai vettä, josta on poistettu suola (EN 50272-T3). Älä käytä vieraita lisäaineita (niin sanottuja tehoaineita), koska muutoin takuu raukeaa. Akkulokeron koko: 546 mm x 391 mm Huomautus: Akkuja ensimmäistä kertaa ladattaessa oh- jaus ei vielä tunnista, mikä akkutyyppi on käytössä. Akkunäyttö toimii silloin vielä epätarkasti. Akkunäytön palkin oikealla puolella oleva „V“ osoittaa, että ensilatausta ei ole vielä suoritettu. Lataa akkuja kunnes display näyttää maksimaalista lataustilaa, Käytä laitetta akkujen ensimmäisen la- taamisen jälkeen, kunnes tyhjäksipur- kusuojaus kytkee harjamoottorin ja tur- biinin pois päältä. Lataa sitten akut virheettömästi ja aivan täyteen. Ensimmäisen lataamisen jälkeen katoaa akkunäytön vieressä oikealla puolella oleva "V". Akkunäyttö toimii nyt tarkasti. Huomautus: Jos akkuvalikosta valitaan joku akkutyyppi, ylläkuvattu toimenpide pitää suorittaa uu- delleen. Näin myös siinä tapauksessa, jos jo asetettu akkutyyppi valitaan uudelleen. Akkujen lataustila näytetään ohjauspulpe- tin displayllä. – Palkin pituus näyttää akun lataustilan. – Viimeisen 30 minuutin aikana jäljellä oleva käyttöaika näytetään minuuttei- na. Puhdistuspään asennus on kuvattu luvus- sa "Huoltotyöt". Huomautus: Monissa malleissa puhdistuspää on asen- nettu valmiiksi. Harjojen asennus on kuvattu luvussa "Huoltotyöt". Aseta imupalkki imupalkkiripustukseen siten, että muotolevy on ripustuksen yläpuolella. Kiristä siipimutterit. Liitä imuletku. Huomautus: Kaikkien toimintojen välittömästi käytöstä poistamiseksi, poista jalka ajopolkimelta ja paina hätä-seis-painiketta. Pistä Intelligent Key paikalleen. Vapauta hätä-seis-painike lukituksesta sitä kiertämällä. Kierrä ohjelmakytkin halutun toiminnan kohdalle. Odota kunnes laite on käyttövalmis. Seiso seisontatasolla ja paina turvakyt- kintä. Jos näytölle tulee vastaava näyttöteks- ti, suorita kyseinen huoltotyö. Paina Infobutton:ia. Nollaa laskuri kyseisen huollon kohdal- la (katso "Hoito ja huolto/Laskurin nolla- us"). Huomautus: Jos laskuria ei nollata, huoltonäyttö tulee näytölle joka kerta uudelleen, kun laite kyt- ketään päälle. Akkujen lataus Lähes huoltovapaat akut (märkäakut) Akun maksimimitat Pituus 390 mm Leveys 540 mm Korkeus 375 mm Ohjeet ensimmäistä lataamiskertaa varten Akun valvontanäyttö Puhdistuspään asennus Harjojen asennus Imupalkin asennus Käyttö Laitteen käynnistys Näyttö Toiminta Huolto Imupalkki Puhdista imupalkki. Huolto Puhd.vesi suo- datin Puhdista raikasveden suodatin. Huolto Imuhuulet Tarkasta imuhuulien kulu- neisuus ja säätö. Huolto Turbiinin sihti Puhdista turbiinin suojasii- vilä. Huolto Harjapää Tarkasta harjan kulunei- suus ja puhdista tarvitta- essa. 137FI- 6

VAARA Tapaturmavaara. Ennen jokaista käyttöä on tarkastettava seisontajarrun toiminta ta- saisella alustalla. Kytke laite päälle. Aseta ajosuuntakytkin asentoon "eteenpäin". Aseta ohjelmakytkin asentoon siirtoajo. Seiso seisontatasolla ja paina turvakyt- kintä. Paina ajopoljinta kevyesti. Jarrun pitää kuuluvasti napsahtaa irti lukituksesta. Laitteen on työnnettäessä vierittävä kevyesti tasaisella alustalla. Kun poljin päästetään vapaaksi, jarru lukittuu kuuluvasti. Laite on poistettava käytöstä ja otettava yhteys asiakaspal- veluun, jos edellä mainittu ei pidä paik- kaansa. VAARA Tapaturmavaara. Jos laitteen jarrulla ei enää ole jarrutusvaikutusta, toimi seuraa- vasti: Jos, päästettäessä ajopoljin irti, laite ei pysähdy yli 2 % kaltevalla rampilla, saa hätä-seis -painiketta turvallisuussyistä painaa vain silloin, kun seisontajarrun asianmukainen mekaaninen toiminta on tarkastettu ennen koneen jokaista käyttöönottoa. Laite on poistettava käytöstä kun se on pysähtynyt (tasaisella pinnalla) ja kut- suttava asiakaspalvelu paikalle! Lisäksi on huomioitava jarrujen huolto- ohjeet. VAARA Kaatumisvaara suurissa nousuissa. Aja ajosuunnassa olevaa nousuja vain, jos nousun kaltevuus on enintään 10%. Aja nousuissa ja alamäissä vain pituus- suuntaan, älä käänny. Kaatumisvaara nopeassa kaarreajossa. Liukumisvaara märällä pohjalla. Aja kaarteissa hitaasti. Kaatumisvaara epästabiililla alustalla. Laitetta on liikutettava ainoastaan kiin- teällä alustalla. Kaatumisvaara liian suurissa sivunousuissa. Pistä Intelligent Key paikalleen. Vapauta hätä-seis-painike lukituksesta sitä kiertämällä. Aseta ohjelmakytkin asentoon siirtoajo. Seiso seisontatasolla ja paina turvakyt- kintä. Valitse ajosuunta ohjauspulpetissa si- jaitsevalla ajosuuntakytkimellä. Määrää ajonopeus painamalla ajopol- jinta. Laitteen pysäyttäminen: Vapauta ajo- poljin. Huomautus: Ajosuunta on muutettavissa myös ajon ai- kana. Näin voidaan kiillottaa myös kaikkein kiillottomimmat paikat ajamalla useamman kerran eteen- ja taaksepäin. Ylikuormituksessa ajomoottori kytkeytyy pois päältä tietyn ajan kuluttua. Näyttöön il- mestyy häiriöilmoitus. Ohjauksen ylikuu- mentuessa kyseessä oleva koneikko kytke- tään pois päältä. Anna laitteen jäähtyä vähintään 15 mi- nuuttia. Kierrä ohjelmakytkin asentoon "OFF", odota hieman ja kierrä kytkin uudelleen haluttuun ohjelmaan. HUOMIO Vaurioitumisvaara. Käytä vain suositeltuja puhdistusaineita. Jos käytetään muita puh- distusaineita, käyttäjä on vastuussa käyttö- turvallisuuteen, onnettomuusvaaraan ja elinikään kohdistuvasta suuremmasta ris- kistä. Käytä vain puhdistusaineita, joissa ei ole liuotinaineita eikä suola- ja fluorivety- happoa. Noudata puhdistusaineiden turvallisuusoh- jeita. Huomautus: Älä käytä voimakkaasti vaahtoavia puhdis- tusaineita. Liitä vesiletku täyttöjärjestelmän liitin- kaulukseen. Avaa vedentulo (maksimi 60 °C). Kun maksimi täyttömäärä on saavutet- tu, uimuriventtiili pysäyttää vedentulon. Sulje veden syöttöputki. Poista vesiletku. Täytä puhdistusainetta. Huomautus: Jos puhdistusainesäiliöön kaadetaan en- siksi puhdistusaine ja sitten vettä, se aihe- uttaa voimakkaan vaahdonmuodostuksen. Matkalla puhdistuspäähän raikasveteen li- sätään puhdistusainetta annostuslaitteen avulla. Aseta puhdistusaineella täytetty pullo laitteeseen. Kierrä pullon kansi auki. Liitä annostuslaitteen imuletku pulloon. Huomautus: Annostuslaitteella voidaan annostaa enin- tään 3% puhdistusainetta. Jos annostus on korkeampi, puhdistusainetta on lisättävä raikasvesisäiliöön. HUOMIO Kuivuvan puhdistusaineen aiheuttama tuk- keutumisvaara lisättäessä puhdistusainet- ta tuorevesisäiliöön mallissa Dose. Kuivuva puhdistusaine voi tukkia annostelulaitteen läpivirtausmittarin ja estää näin annostelu- laitteen toiminnan. Huuhtele lopuksi tuore- vesisäiliö ja laite puhtaalla vedellä. Huuhte- lua varten, aseta ohjelmanvalintakytkimellä vettä käyttävä puhdistusohjelma. Aseta ve- simäärä suurimpaan arvoonsa ja puhdis- tusaineen annostelu arvoon 0% Huomautus: Laite on varustettu näytön raikasvesitaso- mittarilla. Kun raikasvesi säiliö on tyhjä, kyt- ketään puhdistusaineen annostelu pois päältä. Puhdistuspää toimii edelleen ilman nesteen syöttöä. Laitteessa on esiasetetut parametrit eri puhdistusohjelmille. Yksittäisiä parametrejä voi muutta keltai- sen Intelligent Key -avaimeen ohjelmoitu- jen valtuuksien mukaisesti. Parametrin muutos on voimassa siihen as- ti, kunnes ohjelmanvalintakytkimellä vali- taan toinen puhdistusohjelma. Jos parametrejä pitää muuttaa pysyvästi, muutokset pitää tehdä harmaalla Intelligent Key -avaimella. Asetusten teko on kuvattu luvussa "Harmaa Intelligent Key". Huomautus: Melkein kaikki parametriasetuksen näyttö- tekstit ovat itseselitteisiä. Ainoa poikkeus on parametri FACT: – Fine Clean: Matala harjan kierrosluku harmauden poistamiseen hienokiviai- neista. – Whisper Clean: Harjan keskikierrosluku ylläpitopuhdistukseen pienennetyllä melutasolla. – Power Clean: Korkea harjan kierroslu- ku kiillotukseen, kiteyttämiseen ja lakai- suun. Kierrä ohjelmanvalintakytkin halutun puhdistusohjelman kohdalle. Kierrä Infobutton:ia kunnes näytöllä on haluttu parametri. Paina infonäppäintä – asetettu arvo vilkkuu. Säädä haluttu arvo Infobutton:ia kiertä- mällä. Vahvista muutettu asetus painamalla infonäppäintä tai odota, kunnes asetet- tu arvo otetaan 10 sekunnin kuluttua automaattisesti käyttöön. Seisontajarrun tarkastus Ajaminen Ajaminen Ylikuormitus Käyttöaineiden täyttäminen Puhdistusaine Käyttö Puhdistusai-

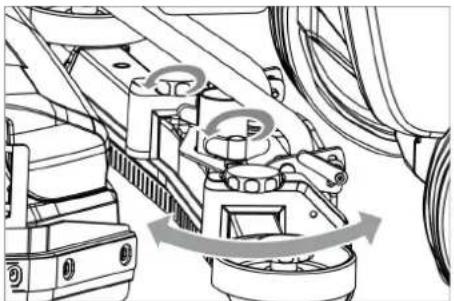

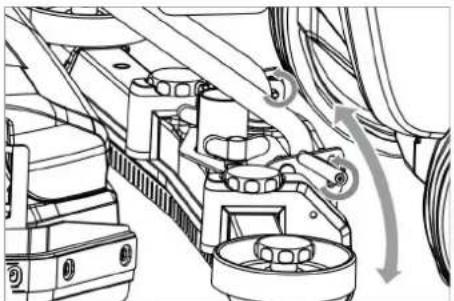

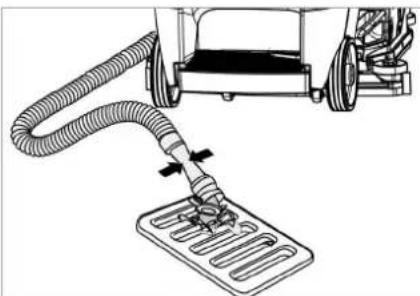

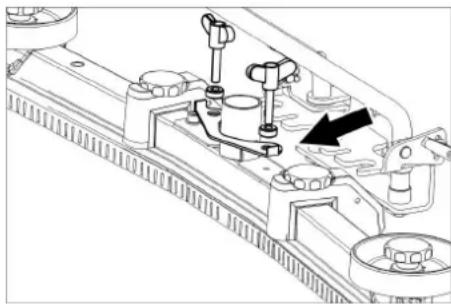

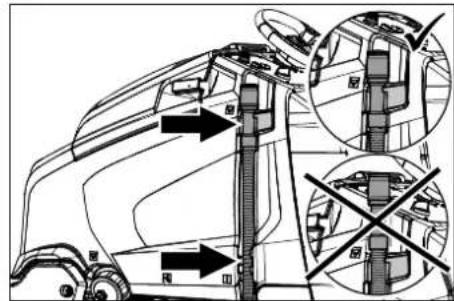

Kaikkien vedenkestävien lattioiden ylläpitopuhdistus RM 746 RM 780 Kiiltävien pintojen (esim. graniitti) ylläpitopuhdistus RM 755 es Teollisuuslattioiden ylläpito- puhdistus ja peruspuhdistus RM 69 ASF Hienokivilaattojen ylläpito- puhdistus ja peruspuhdistus RM 753 Saniteettitilojen laattojen yl- läpitopuhdistus RM 751 Saniteettitilojen puhdistus ja desinfiointi RM 732 Alkalipitoisten lattioiden (esim. PVC) kerrostumien poisto RM 752 Linoleumilattioiden kerrostu- misten poisto RM 754 Raikasvesi Annostelulaite (vain malli Dose) Parametrien asetus Keltaisella Intelligent Key -avaimella 138 FI- 7 Imutulosten parantamiseksi laattapinnoit- teissa voidaan imupalkki kääntää enintään 5° vinoasentoon. Irrota siipimutterit. Käännä imupalkki. Kiristä siipimutterit. Jos imutulos on riittämätön voidaan muut- taa suoran imupalkin kallistusta. Löysää molemmat lukitusvivut. Säädä imupalkin kallistus. Kiristä molemmat lukitusvivut. Huomautus: Likavesisäiliön ylivuoto. Kun likavesisäiliö on täynnä, imuturbiini kytkeytyy pois päältä ja näytölle tulee "Likavesisäiliö täynnä". 몇 VAROITUS Noudata jäteveden käsittelyä koskevia pai- kallisia määräyksiä. Ota likaveden poistoletku pitimestään ja aseta letkun pää soveltuvaan keruu- paikkaan. Huomautus: Poistoveden määrää voi säätää annostelu- laitetta yhteenpuristamalla. Päästä vesi valumaan pois avaamalla poistoletkun tulppa. Huuhtele sitten likavesisäiliö puhtaalla vedellä. Paina likavesiletku laitteessa olevaan pidikkeeseen. Avaa raikasvesisäiliön sulkutulppa. Laske raikasvesi pois Aseta raikasvesisäiliön sulkutulppa pai- kalleen. Tarkasta karkealikasäiliö. Poista ja tyh- jennä karkealikasäiliö tarvittaessa tai töiden tultua suoritetuksi. Vedä Intelligent Key irti. Varmista aluskiiloilla, että laite pysyy paikoillaan. Lataa tarvittaessa akku. Pistä Intelligent Key paikalleen. Valitse haluttu toiminta Infobutton:ia kiertämällä. Yksittäiset toiminnat on kuvattu seuraava- na. Kierrä ohjelmanvalintakytkin asentoon "Siirtosajo". Paina Infobutton:ia. Valikossa siirtoajo voi tehdä seuraavat ase- tukset: Valikon tässä kohdassa määritetään kel- taisten Intelligent Key:den toimintaoikeudet sekä näyttötekstien kieli. Kierrä Infobuttonia, kunnes näytölle tu- lee „Avainvalikko“. Paina Infobutton:ia. Vedä harmaa Intelligent Key irti ja pistä sen tilalle ohjelmoitava keltainen Intelli- gent Key. Valitse Infobutton:ia kiertämällä valikon muutettava kohta. Paina Infobutton:ia. Valitse Infobutton:ia kiertämällä valik- kokohdalle uusi arvo. Vahvista asetus valikkokohtaa paina- malla. Valitse Infobutton:ia kiertämällä valikon seuraava muutettava kohta. Käyttöoikeuksien tallentamiseksi, valit- se Infobuttonia kiertämällä näytölle vali- kon kohta "Tallenna?" ja paina sitten In- fobuttonia. „Jatka avainvalikossa“: Yes: Seuraavan Intelligent Key:n ohjel- mointi. No: Poistu avainvalikosta. Paina Infobutton:ia. Tätä toimintoa tarvitaan puhdistuspäätä vaihdettaessa. Kierrä Infobuttonia, kunnes näytölle tu- lee „Harjapää“. Paina Infobutton:ia. Kierrä Infobuttonia, kunnes haluttu har- jamuoto on merkattu. Paina Infobutton:ia. Nostokäytön liikuttaminen puhdistus- pään vaihtamiseksi infobuttonia kiertä- mällä: up: Nosto down: Lasku OFF: Pysähtyminen Valikosta poistuminen: Valitse Infobut- tonia kiertämällä näytölle „OFF“ ja pai- na sitten Infobuttonia. Valikosta poistuminen aiheuttaa ohjauksen käynnistymisen uudelleen. Kierrä Infobuttonia, kunnes näytölle tu- lee „Jälkikäyntiajat“. Paina Infobutton:ia. Kierrä Infobuttonia, kunnes haluttu ra- kenneryhmä on merkattu. Paina Infobutton:ia. Kierrä Infobuttonia, kunnes haluttu jälki- käyntiaika on saavutettu. Paina Infobutton:ia. Kierrä Infobuttonia kunnes näytölle tu- lee „Akkuvalikko“. Paina Infobutton:ia. Kierrä Infobuttonia, kunnes haluttu ak- kutyyppi on merkattuna. Paina Infobutton:ia. Käytön aikana suoritetut yksittäisten puh- distusohjelmien parametrien muutokset asetetaan takaisin perusasetuksiin kun lai- te kytketään pois päältä. Kierrä Infobuttonia kunnes näytölle tu- lee „Perusasetus“. Paina Infobutton:ia. Kierrä Infobutton:ia kunnes näytöllä on haluttu puhdistusohjelma. Paina Infobutton:ia. Kierrä Infobutton:ia kunnes näytöllä on haluttu parametri. Paina infonäppäintä – asetettu arvo vilkkuu. Säädä haluttu arvo Infobutton:ia kiertä- mällä. Paina Infobutton:ia. Kierrä Infobuttonia kunnes näytölle tu- lee „Kieli“. Paina Infobutton:ia. Kierrä Infobuttonia, kunnes haluttu kieli on merkattuna. Paina Infobutton:ia. Kaikkien parametrien tehdasasetukset pa- lautuvat. Imupalkin säätö Vinoasento Kallistus Likavesisäiliön tyhjennys Raikasvesisäiliön tyhjennys Karkealikasäiliön tyhjennys (vain R- puhdistuspää) Käytöstä poistaminen Harmaa Intelligent Key Siirtoajo Avainhallinto Harjamuodon valinta Jälkikäyntiajat Akkutyypin asettaminen Perussäätö Kielen valinta Tehdasasetus 139FI- 8 Parametrit, jotka asetetaan harmaalla Intel- ligent Key:llä, säilyvät voimassa uuden asetuksen valitsemiseen asti. Kierrä ohjelmanvalintakytkin halutun puhdistusohjelman kohdalle. Paina Infobutton:ia – näytölle tulee ensim- mäinen asetettavissa oleva parametri. Paina infonäppäintä – asetettu arvo vilkkuu. Säädä haluttu arvo Infobutton:ia kiertämäl- lä. Vahvista muutettu asetus painamalla info- näppäintä tai odota, kunnes asetettu arvo otetaan 10 sekunnin kuluttua automaatti- sesti käyttöön. Valitse seuraava parametri Infobutton:ia kiertämällä. Kun kaikki halutut parametrit on muutettu, kierrä Infobutton:ia kunnes näytölle tulee "Poistu valikosta". Paina Infobutton:ia – valikosta poistutaan. VAARA Loukkaantumisvaara! Laitteella saa ajaa lastaus- ja purkaustarkoituksessa maks. 10% nousuja. Aja hitaasti. 몇 VARO Loukkaantumis- ja vaurioitumisvaara! Huo- mioi kuljetettaessa laitteen paino. Kun kuljetat laitetta ajoneuvoissa, var- mista laite liukumisen ja kaatumisen va- ralta kulloinkin voimassa olevien ohje- sääntöjen mukaisesti. Poista levyharjat harjan päästä. 몇 VARO Loukkaantumis- ja vaurioitumisvaara! Huo- mioi säilytettäessä laitteen paino. Tätä laitetta saa säilyttää vain sisätilois- sa. Huomioi koneen sallittu kokonaispaino, kun valitset säilytyspaikkaa, jotta et vaaranna koneen seisontavakavuutta. VAARA Loukkaantumisvaara! Puhdistuksen tai huollon aikana tai osia vaihdettaessa tai muutettaessa laite toi- seen toimintamuotoon, kaapelikengän tu- lee olla irrotettuna akun plusnavasta ja lata- uslaitteen verkkopistokkeen tulee olla irro- tettuna pistorasiasta. Laske likavesi ja jäljelle oleva raikasve- si ulos ja hävitä se. 몇 VARO Imuturbiinin jälkikäynnin aiheuttama louk- kaantumisvaara. Imuturbiini käy jälkikäyntiä vielä virran pois- kytkemisen jälkeen. Suorita huoltotyöt vas- ta, kun imuturbiini on täysin pysähtynyt. HUOMIO Vaurioitumisvaara. Älä ruiskuta laitetta puhtaaksi vedellä äläkä käytä aggressiivi- sia puhdistusaineita. Laske likavesi ulos. Huuhtele likavesisäiliö puhtaalla vedellä. Puhdista turbiinin suojasiivilä. Vain R-puhdistuspää Poista ja tyhjennä karkealikasäiliö. Puhdista laite ulkoa kostealla, miedolla pesulipeällä kostutetulla liinalla. Puhdista imuhuulet ja pyyhkäisyhuulet, tarkasta niiden kuuluneisuus ja vaihda ne tarvittaessa uusiin. Tarkasta harjojen kuluneisuus, vaihda ne tarvittaessa uusiin. Älä sulje tuore- ja likavesisäiliöiden kan- sia, jotta säiliöt pääsevät kuivumaan. Akun lataaminen: Jos lataustila on alle 50 %, lataa akku kokonaan ja keskeytyksettä. Jos lataustila on yli 50 %, lataa akkua vain, jos seuraavalla käyttökerralla tar- vitaan täyttä toiminta-aikaa. Lataa akku säännöllisessä käytössä vähintään kerran viikossa kokonaan ja keskeytyksettä. Väliaikaisesti käytöstä poistettu laite: Huolehdi akkujen ylläpitolatauksista. Tarkasta akkujen navat hapettumisen varalta, harjaa tarvittaessa hapettumat pois. Varmista, että liitoskaapelit ovat tiukasti kiinnitettyinä. Puhdista likavesisäiliön ja kannen väli- set tiivisteet ja tarkasta niiden tiiviys, tarvittaessa vaihda tiivisteet uusiin. Tarkasta huollettavien akkujen kenno- jen hapon väkevyys. Puhdista harjatunneli (vain R-puhdis- tuspää). Vedä vedenlevityslista irti puhdistus- päästä ja puhdista vesikanava (vain R- puhdistuspää). Jos laitteen seisonta-aika on pitkä, jätä laite paikalleen vain täysin ladatuilla akuilla varustettuna. Lataa akku uudes- taan kokonaan vähintään kerran kuu- kaudessa. Anna asiakaspalvelun suorittaa määrä- tyt tarkastukset. Kun displayllä näytetty huoltotyö on suori- tettu, pitää lopuksi kyseinen huoltolaskuri nollata. Pistä Intelligent Key paikalleen. Vapauta hätä-seis-painike lukituksesta sitä kiertämällä. Aseta ohjelmakytkin asentoon siirtoajo. Paina Infobutton:ia. Kierrä Infobuttonia kunnes näytölle tu- lee „Huoltolaskuri“. Paina Infobutton:ia. Laskurien lukemat tulevat näytölle. Paina Infobutton:ia. Näytöllä on teksti „Laskurin nollaus“. Kierrä Infobutton:ia kunnes nollattava laskuri on korostettuna. Paina Infobutton:ia. Valitse „YES“ Infobutton:ia kiertämällä. Paina Infobutton:ia. Laskuri nollataan. Huomautus: Vain asiakaspalvelu voi nollata Servicelas- kurin. Servicelaskuri näyttää ajan seuraavaksi erääntyvään, asiakaspalvelun suoritta- maan Service:en. Laitteen luotettavaa käyttöä varten voidaan solmia huoltosopimuksia asianmukaisen Kärcher- myyntitoimiston kanssa. Avaa likavesisäiliön kansi. Paina pidikeklemmaria yhteen. Vedä uimuri irti. Kierrä turbiinin suojasiivilää vastapäi- vään. Poista turbiinin suojasiivilä. Huuhdo turbiinin suojasiivilä puhtaaksi vedellä.

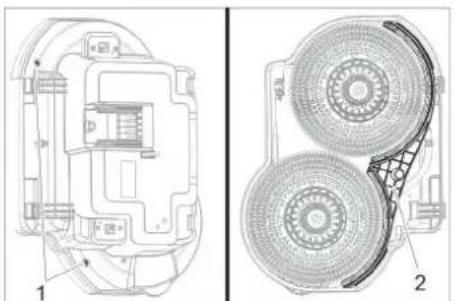

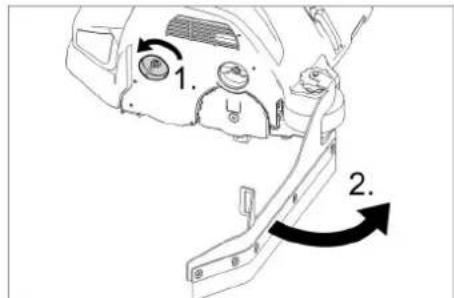

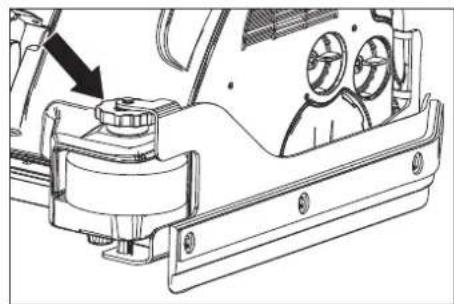

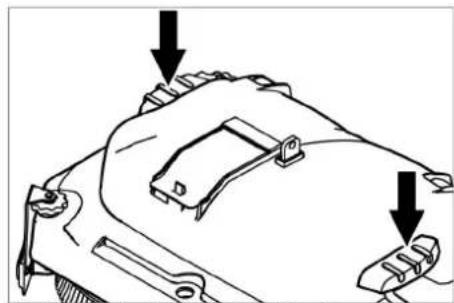

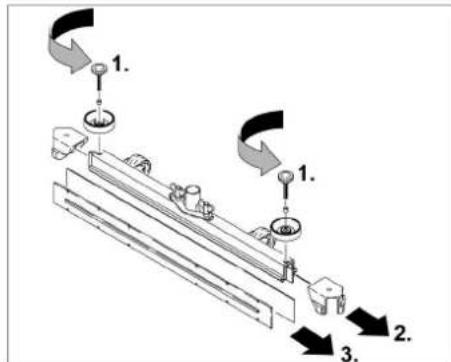

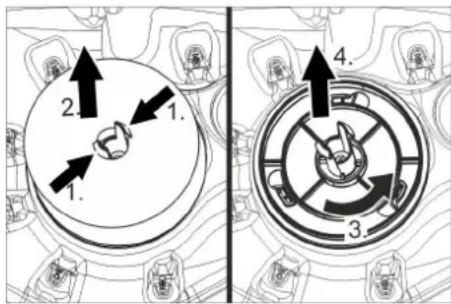

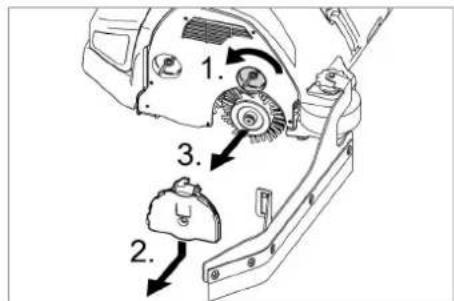

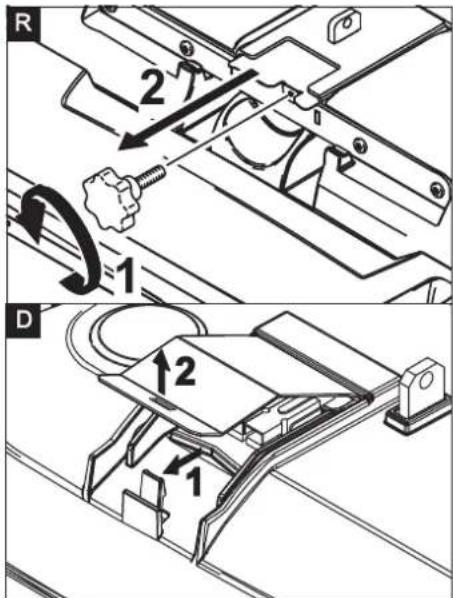

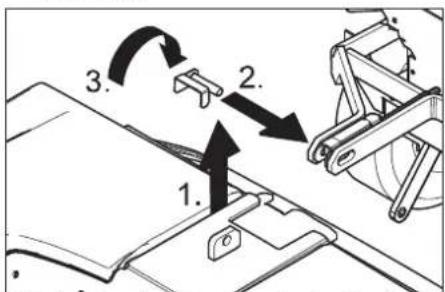

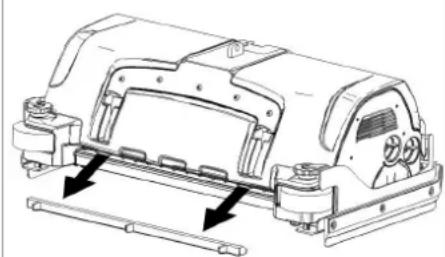

Kiinnitä turbiinin suojasiivilä takaisin paikalleen. Pistä uimuri paikalleen. Puhdistusohjelmat Kuljetus Kun D-puhdistuspää on irrotettuna Säilytys Hoito ja huolto Huoltokaavio Työn jälkeen Viikoittain Kuukausittain Vuosittain Laskurin nollaus Huoltosopimus Huoltotoimenpiteet Turbiinin suojasiivilän puhdistaminen 140 FI- 9 Poista imupalkki. Kierrä tähtikahvat irti. Vedä muoviosat irti. Vedä imuhuulet irti. Työnnä uudet imuhuulet sisään. Työnnä muoviosat takaisin paikalleen. Kierrä tähtikahvat paikalleen ja kiristä ne. R-puhdistuspää: Kierrä tähtikahva irti ja vedä kansi ulos. D-puhdistuspää: Poista puhdistuspään kansi. Aseta puhdistuspää keskitetysti laitteen al- le. Yhdistä puhdistuspään virransyöttökaapeli laitteeseen (samanväriset johdot liitetään yhteen) R-puhdistuspää: Työnnä kansi sisään ja ruuvaa kiinni. D-puhdistuspää: Aseta ja lukitse kansi pai- kalleen. Yhdistä puhdistuspään letkuliitin letkulla laitteeseen. Aseta puhdistuspään keskellä oleva si- delevy vivussa olevaan haarukkaan. Käännä vipua siten, että vivussa ja puh- distuspäässä olevat reiät osuvat tois- tensa kohdalle. Pistä lukitustappi reikien lävitse ja kään- nä varmistuspelti alaspäin niin, että se napsahtaa lukitukseen. Säädä roiskesuojan etäisyys lattiasta säätöpyörää kiertämällä. Nosta puhdistuspää. Irrota pyyhkäisyhuulen lukitus. Käännä pyyhkäisyhuuli sivuun. Irrota laakerinkannen lukitus. Paina laakerinkansi alas ja vedä irti. Vedä harjatela ulos. Aseta uusi harjatela paikalleen Kiinnitä laakerinkansi ja pyyhkäisyhuuli vastakkaisessa järjestyksessä uudel- leen. Toista vaihe vastakkaisella sivulla. Nosta puhdistuspää. Paina harjanvaihto-poljin alas vastus- tuskohdan ohitse. Vedä levyharja puhdistuspään sivulta ulos. Pidä uutta levyharjaaharjaa puhdistuspään alla, paina ylös ja lukitse paikalleen. Jäätymisvaarassa: Tyhjennä raikas- ja likavesisäiliö. Säilytä laite pakkaselta suojatussa ti- lassa. Avaa akkusuojuksen lukitus. Käännä akun peitekansi taakse. Työnnä akkukotelon lukitus vasemmal- le ja käännä alas. Vedä akkukotelo taaksepäin. Irrota kaapeli akun miinus-navasta. Irrota jäljellä olevat kaapelit paristoista. Ota paristot pois. Hävitä käytetyt paristot voimassa olevi- en määräysten mukaisesti. VAARA Loukkaantumisvaara! Puhdistuksen tai huollon aikana tai osia vaihdettaessa tai muutettaessa laite toi- seen toimintamuotoon, kaapelikengän tu- lee olla irrotettuna akun plusnavasta ja lata- uslaitteen verkkopistokkeen tulee olla irro- tettuna pistorasiasta. Laske likavesi ja jäljelle oleva raikasve- si ulos ja hävitä se. 몇 VARO Imuturbiinin jälkikäynnin aiheuttama louk- kaantumisvaara. Imuturbiini käy jälkikäyntiä vielä virran pois- kytkemisen jälkeen. Suorita huoltotyöt vas- ta, kun imuturbiini on täysin pysähtynyt. Häiriöiden sattuessa, joita ei voida poistaa tämän taulukon avulla, on kutsuttava asia- kaspalvelu paikalle. Jos näytölle tulee virheilmoitus, toimi seu- raavasti: Toimi näytön ohjeiden mukaisesti. Kuittaa häiriö Infobuttonia painamalla. Kierrä ohjelmanvalintakytkin asentoon "OFF". Odota, kunnes näytön teksti on sammunut. Kierrä ohjelmakytkin edelliseen asentoon. Vasta kun virhe esiintyy uudelleen, suorita tarvittavat korjaustoimenpiteet annetussa järjestyksessä. Tällöin avainkytkimen on ol- tava kytkettynä asentoon "0" ja hätä-seis- painikkeen tulee olla painettuna. Jos virhettä ei voi poistaa, soita asia- kaspalveluun ja kerro heille virheilmoi- tuksen teksti. Huomautus: Sellaiset häiriöilmoitukset, joita ei ole lue- teltu seuraavassa taulukossa, osoittavat sellaisia virheitä, joita laitteen käyttäjä ei voi poistaa. Ota tällaisessa tapauksessa yhte- ys asiakaspalveluun. Imuhuulien vaihto Puhdistuspään asennus Roiskesuojan säätäminen Harjatelojen vaihto Levyharjojen vaihto Suojaaminen pakkaselta Paristojen poistaminen Häiriöapu Häiriönäyttö Häiriönäyttö tekstinä Häiriönäyttö numerokoodina 141FI- 10 Näytössä näkyvät häiriöilmoitukset Kuvaruudun näyttö Syy Apu Vapauta kaasupoljin! Kytkettäessä avainkytkin päälle, on kaasupoljinta painettu. Päästä ajopoljin vapaaksi ja paina sitten uudelleen. Ei ajosuuntaa! Ajosuuntakytkin tai kaapeliyhteys viallinen. Soita asiakaspalveluun. Akku on tyhjä! Akkujännite on liian pieni. Lataa akku. Luvaton akkujännite! Akkujännite on sallitun alueen ylä- tai alapuolella. Soita asiakaspalveluun. Laturi viallinen! Virhe latauslaitteessa, lataus ei ole mahdollista. Tarkasta latauslaite Harjapainetta ei saa- vutettu! Harjapainesäädön timeout. Tarkista, onko harja kulunut; vaihda harja tarvittaessa. Tarkasta harjapään toiminta: nosto, lasku. Jarru viallinen! Jarru viallinen. Älä aja enää laitetta. Soita asiakaspalveluun. Ajomoottori kuuma! Anna jäähtyä! Moottorisuoja on lauennut. Aseta turvakytkin asentoon "0". Anna laitteen jäähtyä vähintään 15 minuuttia. Soita asiakaspalveluun häiriön toistuessa Äänimerkinantolaite viallinen! Äänimerkinantolaite viallinen. Soita asiakaspalveluun. Ohjaus kuuma! Anna jäähtyä! Nostomoduulin (A4) tehoelektro- niikka liian kuuma Aseta turvakytkin asentoon "0". Anna ohjauksen jäähtyä vähintään 5 minuuttia. Pienennä karhealla pinnalla harjapainetta merkittävästi. Soita asiakaspalveluun häiriön toistuessa Harjamoottorit ylikuor- mitettu! Harjapäiden kuormitus epäsymmet- rinen. Säädä harjojen kosketusalueet. 142 FI- 11 1 Ruuvi 2 Aqua-Mizer Kierrä 2 ruuvia irti. Irrota Aqua-Mizer. Häiriöt ilman näyttöä näytössä Häiriö Apu Laitetta ei voida käynnistää Vapauta hätä-seis-painike lukituksesta sitä kiertämällä. Astu seisontapinnalle vasta, kun laite on kytketty päälle. Jos virhe esiintyy siitä huolimatta, kutsu asia- kaspalvelu paikalle. Turvakytkin ei ole painettuna. Paina turvakytkin jaloilla alas. Tarkasta akut, tarvittaessa lataa Tarkasta akkukaapeleiden kunnollinen kiinnitys ja korroosio. Aseta ohjelmakytkin asentoon "OFF". Odota 10 sekuntia. Käännä ohjelmanvalintakytkin edelliselle toi- minnolle. Jos mahdollista, aja laitetta vain tasaisella alustalla. Tarkasta tarvittaessa seisontajarru ja jal- kajarru. Riittämätön vesimäärä Tarkasta raikasvesitaso, tarvittaessa täydennä säiliö Tarkasta, että letkut eivät ole tukkeutuneet, puhdista tarvittaessa. R-puhdistuspää: Vedä vedenlevityslista ulos ja puhdista se. Puhdista raikasveden suodatin. Vettä tulee ulos voimakkaasti sivulta D-puhdistuspäätä käy- tettäessä Pienennä vesimäärää. Poista Aqua-Mizer (katso alla). Riittämätön imuteho Puhdista likavesisäiliön ja kannen väliset tiivisteet ja tarkasta niiden tiiviys, tarvittaessa vaihda tiivisteet uusiin Tarkasta turbiinin suojasiivilän likaantuneisuus, puhdista tarvittaessa. Puhdista imupalkin imuhuulet, tarvittaessa käännä ne tai vaihda uusiin. Tarkasta, onko likaveden laskuletkun kansi kiinni. Tarkasta, että imuletku ei ole tukkeutunut, puhdista tarvittaessa. Tarkasta imuletkun tiiviys, vaihda tarvittaessa. Tarkasta imupalkin säätö. Laita imupalkkiin lisäpainot (lisävaruste). Riittämätön puhdistustulos Valitse tehokkaampi puhdistusohjelma. Säädä pyyhkäisyhuulet. Tarkasta harjojen kuluneisuus, vaihda ne tarvittaessa uusiin. Tarkasta harjojen likaantuneisuus, puhdista tarvittaessa. Tarkista soveltuvatko puhdistusaine ja harjat puhdistustehtävään. Harjat eivät pyöri Tarkasta, estääkö vieras esine harjojen pyörimistä, tarvittaessa poista esine. Moottori ylikuormittunut, anna jäähtyä. Aseta ohjelmakytkin asentoon "OFF". Odota 10 sekuntia. Kään- nä ohjelmanvalintakytkin edelliselle toiminnolle. Likaveden poistoletku tukkeutu- nut Avaa poistoletkun annostelulaite. Vedä imuletku irti imupalkista ja sulje se kädellä. Käännä ohjelman- valintakytkin asentoon imurointi. Tukos imetään likaveden poistoletkusta likavesisäiliöön. Puhdistusaineen annostuslaite Dose (vain mallissa Dose) ei toimi Ota yhteys asiakaspalveluun. Aqua-Mizer:in irrottaminen 143FI- 12 ** Valinnainen Tekniset tiedot B 95 R 65 D 65 R 75 Teho Nimellisjännite V24 Akukapasiteetti Ah (5h) 170...198 Keskimääräinen tehonotto W 1950 Ajomoottorin nimellisteho W 600 Imumoottorin teho W 750 550 750 Harjamoottorin teho W 2x600 Imurointi Imuteho, ilmamäärä l/s 20,5 Imuteho, alipaine kPa 12,0 Puhdistusharjat Työleveys mm 650 750 Harjan läpimitta mm 105 365 105 Harjan kierrosluku 1/min 1200 140 1200 Mitat ja painot Ajonopeus km/h 6 Maaston nousu maks. % 10 Teoreettinen pintateho m

/h 3900 4500 Raikas-/likavesisäiliön tilavuus l 95 Karkealikasäiliön tilavuus l 6 - 7 Vedenpaine täyttöjärjestelmä**, likavesisäiliön huuhtelujärjestelmä**, maks. MPa (bar) 1 (10) Pituus mm 1525 Leveys (ilman imupalkkia) mm 760 750 810 Korkeus mm 1470 Sallittu kokonaispaino kg 500 Kuljetuspaino kg 325 330 Sallittu lämpötila-alue °C 5...40 Pintakuormitus (kuljettajan ja täyden raikasvesisäiliön kanssa) Etupyörä N/cm

Mitatut arvot EN 60335-2-72 mukaisesti Tärinäkokonaisarvo kädet m/s

0,2 Epävarmuus K m/s

dB(A) 2 Äänitehotaso L

dB(A) 85 Sisäänrakennettu latauslaite (valinnainen) Nimellisjännite V 230 Taajuus Hz 50-60 Nimellisvirta A 4,2 144 FI- 13 Käytä vain alkuperäisiä tarvikkeita ja vara- osia. Ne takaavat laitteen turvallisen ja häi- riöttömän toiminnan. Tietoja tarvikkeista ja varaosista on sivus- tolla www.kaercher.com. Kussakin maassa ovat voimassa valtuutta- mamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheis- tä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleen- myyjään tai lähimpään valtuutettuun huol- toon. Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaati- muksia. Jos tuotteeseen/tuotteisiin teh- dään muutoksia, joista ei ole sovittu kans- samme, tämä vakuutus ei ole enää voimas- sa. Allekirjoittaneet toimivat yrityksen johto- kunnan puolesta ja sen valtakirjalla. Dokumentointivastaava: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2021/02/01 Varusteet ja varaosat Takuu EY-vaatimustenmukaisuus- vakuutus Tuote: Lattiapuhdistin Tyyppi: 1.006-xxx Yksiselitteiset EU-direktiivit 2006/42/EG (+2009/127/EG) 2014/30/EU 2014/53/EU (TCU) Sovelletut harmonisoidut standardit EN 60335–1 EN 60335-2-29 EN 60335–2–72 EN 62233: 2008 EN 55012: 2007 + A1: 2009 EN 61000–6–2: 2005 EN 55014–1: 2017 + A11: 2020 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–3: 2013 TCU EN 301 511 V12.5.1 EN 300 440 V2.1.1 EN 300 328 V2.2.2 EN 300 330 V2.1.1 Sovelletut kansalliset standardit
