| Tuotetyyppi | Puutarhamurskain (höylä) |
| Merkki | STIHL |
| Malli | GH 460 C |
| Mitat (P/L/K) | 108 / 89 / 137 cm |
| Paino | 75 kg |
| Moottorityyppi | Bensiinimoottori 4-tahti, OHV, sarja B&S Power Built 3115 |
| Iskutilavuus | 344 cm³ |
| Nimellisteho | 5,8 kW à 2800 tr/min |
| Nimellisnopeus | 2800 tr/min |
| Polttoainesäiliö | 2,3 L |
| Oksien enimmäishalkaisija | 75 mm |
| Leikkuuyksikkö | MultiCut 450 (kaksi terälevyä: pehmeät ja kovat materiaalit) |
| Pyörien halkaisija | 260 mm |
| Renkaiden täyttöpaine | 1,8 - 2,0 bar |
| Taattu äänitehotaso | 108 dB(A) |
| Äänenpainetaso työpisteessä | 97 dB(A) |
| Käynnistys | Käynnistysnarulla (veto) |
| Turvalaitteet | Turvakytkin, suppilon lukitus, automaattinen pysäytys, levyjen lukitus |
| Murskattavat materiaalit | Pehmeät ja kovat kasvijätteet (oksat, pensaat, lehdet, kuoret) |
| Säännöllinen huolto | Puhdistus jokaisen käytön jälkeen, tasojen tarkistus (öljy/polttoaine), rengaspaineet |
| Kulutusosat | Terät, terälevyt, kiilahihna |
Usein kysytyt kysymykset - GH 460 C STIHL
Käyttäjien kysymyksiä aiheesta GH 460 C STIHL
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Saha PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi GH 460 C - STIHL ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. GH 460 C merkiltä STIHL.
KÄYTTÖOHJE GH 460 C STIHL
kiitämme sinua STIHLin tuotteen valinnasta! STIHL kehittää ja valmistaa huippuluokan tuotteita pitäen suunnittelun lähtökohtana asiakkaidensa tarpeita. Näin pystymme tarjoamaan asiakkaillemme tuotteita, jotka toimivat luotettavasti myös äärimmäisen vaativissa olosuhteissa.
STIHL tunnetaan myös erinomaisesta asiakaspalvelustaan. Jälleenmyyjämme huolehtivat sekä asiantuntevasta neuvonnasta ja opastuksesta että kattavien teknisten palvelujen tarjoamisesta.
Kiitämme sinua STIHLiä kohtaan osoittamastasi luottamuksesta. Toivomme, että olet tyytyväinen hankkimaasi STIHL-tuotteeseen.
Tri Nikolas Stihl
TÄRKEÄÄ! LUE OPAS ENNEN KÄYTTÖÄ JA SÄILYTÄ SE VASTAISTA KÄYTTÖÄ VARTEN.

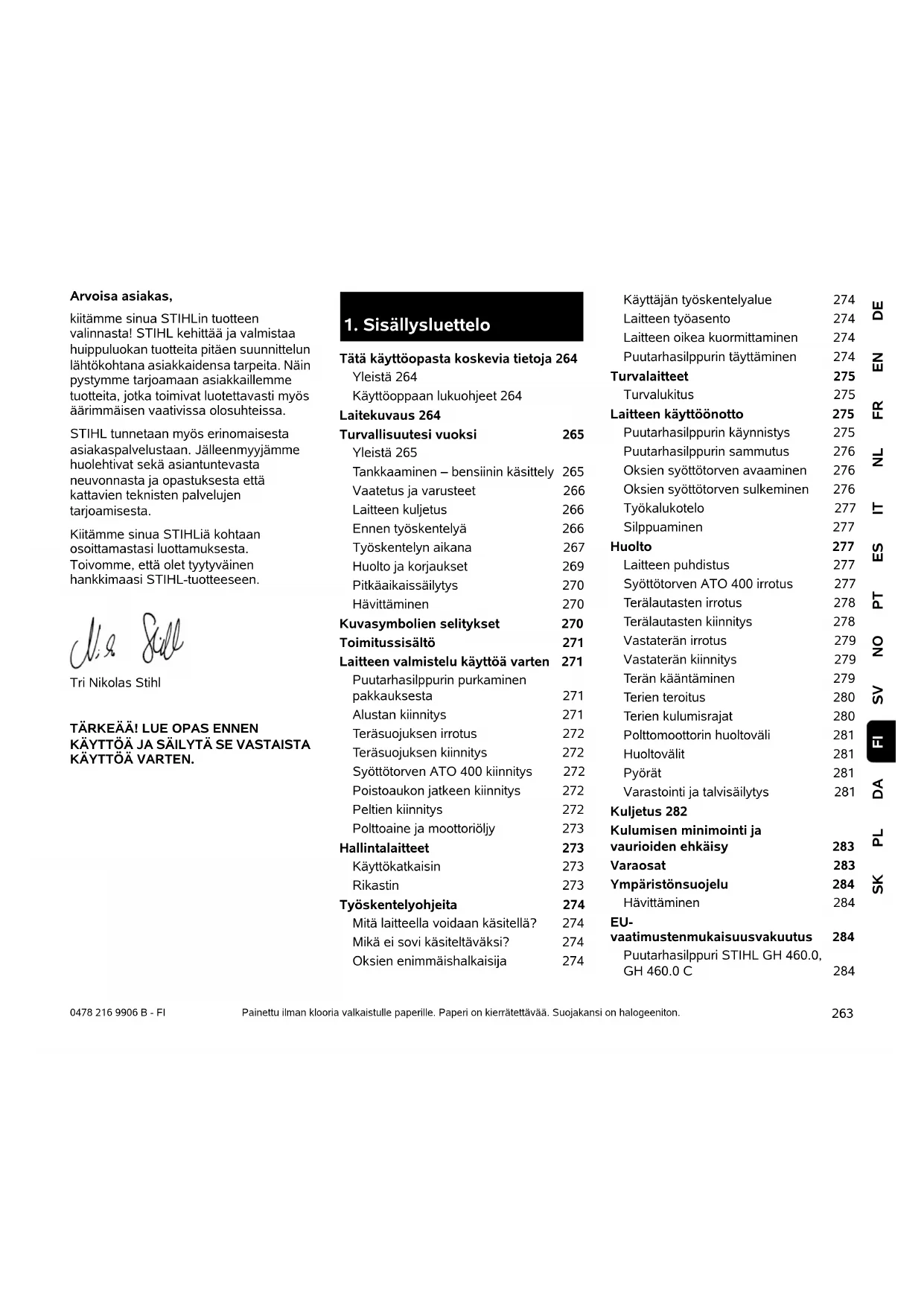

1. Sisällysluettelo
Tätä käyttöopasta koskevia tietoja 264
Yleistä 264
Käyttöoppaan lukuohjeet 264
Laitekuvaus 264
Turvallisuutesi vuoksi 265
Yleistä 265
Tankkaaminen – bensiinin käsittely 265
Vaatetus ja varusteet 266
Laitteen kuljetus 266
Ennen työskentelyä 266
Työskentelyn aikana 267
Huolto ja korjaukset 269
Pitkäaikaissäilytys 270
Hävittäminen 270
Kuvasymbolien selitykset 270
Toimitussisältö 271
Laitteen valmistelu käyttöä varten 271
Puutarhasilppurin purkaminen
pakkauksesta 271
Alustan kiinnitys 271
Teräsuojuksen irrotus 272
Teräsuojuksen kiinnitys 272
Syöttötorven ATO 400 kiinnitys 272
Poistoaukon jatkeen kiinnitys 272
Peltien kiinnitys 272
Polttoaine ja moottoriöljy 273
Hallintalaitteet 273
Käyttökatkaisin 273
Rikastin 273
Työskentelyohjeita 274
Mitä laitteella voidaan käsitellä? 274
Mikä ei sovi käsiteltäväksi? 274
Oksien enimmäishalkaisija 274
Käyttäjän työskentelyalue 274
Laitteen työasento 274
Laitteen oikea kuormittaminen 274
Puutarhasilppurin täyttäminen 274
Turvalaitteet 275
Turvalukitus 275
Laitteen käyttöönotto 275
Puutarhasilppurin käynnistys 275
Puutarhasilppurin sammutus 276
Oksien syöttötorven avaaminen 276
Oksien syöttötorven sulkeminen 276
Työkalukotelo 277
Silppuaminen 277
Huolto 277
Laitteen puhdistus 277
Syöttötorven ATO 400 irrotus 277
Terälautasten irrotus 278
Terälautasten kiinnitys 278
Vastaterän irrotus 279
Vastaterän kiinnitys 279
Terän kääntäminen 279
Terien teroitus 280
Terien kulumisrajat 280
Polttomoottorin huoltoväli 281
Huoltovälit 281
Pyörät 281
Varastointi ja talvisäilytys 281
Kuljetus 282
Ympäristönsuojelu 284
Hävittäminen 284
EU-
vaatimustenmukaisuusvakuutus 284
Puutarhasilppuri STIHL GH 460.0,
GH 460.0 C 284
Tekniset tiedot 284
REACH 285
Vianetsintä 285
Huelto-ohjelma 286
Luovutustodistus 286
Huoltotodistus 286
2. Tätä käyttöopasta koskevia tietoja
2.1 Yleistä
Tämä käyttöopas on EY-direktiivin 2006/42/EC mukainen valmistajan alkuperäiskäyttöopas.
STIHL pyrkii jatkuvasti kehittämään tuotevalikoimaansa ja siksi pidätämme oikeuden toimitussisällön muotoa, tekniikkaa ja varustusta koskeviin muutoksiin.
Tämän vuoksi tässä käyttöoppaassa julkaistujen tietojen ja kuvien pohjalta ei voi esittää mitään vaateita.
Näissä käyttöohjeissa on mahdollisesti kuvattu malleja, joita ei ole saatavilla kaikissa maissa.
Tämä käyttöopas on tekijänoikeudellisesti suojattu. Kaikki oikeudet pidätetään, mukaan lukien oikeus monistamiseen, kääntämiseen ja käsittelyyn sähköisissä järjestelmissä.
2.2 Käyttöoppaan lukuohjeet
Laitteen käsittelyvaiheet on selostettu kuvien ja tekstien avulla.
Kaikki laitteeseen kiinnitetyt kuvasymbolit on selitetty tässä käyttöoppaassa.
Katselusuunta:
Katselusuunta, kun käyttöoppaassa lukee vasen ja oikea: Käyttäjä seisoo laitteen takana (työasento).
Kappaleviite:
Viittaukset lisätietoja sisältäviin kappaleisiin on merkitty nuolella. Alla on esimerkki viittauksesta kappaleeseen: (⇒ 3.)
Tekstikohtien merkintä:
Erilaiset tekstikohdat on erotettu toisistaan merkitsemällä ne erilaisin luettelomerkein seuraavissa esimerkeissä kuvatulla tavalla.
Käsittelyvaiheet, jotka vaativat käyttäjän toimia:
- Avaa ruuvitaltalla ruuvi (1) ja kytke vipu (2) ...
Yleiset luettelot:
– tuotteen käyttö urheilutapahtumissa tai kilpailuissa
Varoituksia tai lisäohjeita sisältävät tekstit:
Varoituksia tai lisäohjeita sisältävät tekstit on merkitty seuraavassa kuvatuilla symboleilla, jotta ne erottuvat selkeästi muista ohjeista:
Vaara!
Onnettomuusvaara, josta voi aiheutua vakavia henkilövahinkoja. Laitteen käytössä on ehdottomasti noudatettava tai vältettävä tiettyjä toimenpiteitä.
Varoitus!
Henkilövahinkojen vaara. Laitteen käytössä on noudatettava kyseessä olevan kohdan ohjeita henkilövahinkojen välttämiseksi.
Varo!
Pienten vammojen ja esinevahinkojen vaara, joka voidaan välttää ohjeita noudattamalla.
Ohje
Tietoja laitteen oikeasta käyttötavasta ja virheellisen käytön välttämisestä.
Tekstit, joissa on kuvaviittauksia:
Laitteen käyttöä havainnollistavat kuvat ovat käyttöoppaan alussa.
Kamerasymboli toimii linkkinä kuvasivuilla olevien kuvien ja niitä vastaavien tekstikohtien välillä.
3. Laitekuvaus
1 Syöttötorvi ATO 400
2 Polttomoottori
3 Virtakytkin
4 Sytytystulpan pistoke
5 Pyöräjalusta
6 Poistokanava
7 Pyörä
8 Oksien syöttötorvi
9 Kuljetuskahva
10 Tyyppikilpi, jossa konenumero
11 Työkalukotelo
12 Oksien syöttötorven lukko
4. Turvallisuutesi vuoksi
4.1 Yleistä
Laitteella työskenneltäessä on ehdottomasti noudatettava näitä turvamääräyksiä.
Lue käyttöohjeet kokonaisuudessaan läpi huolellisesti ennen ensimmäistä käyttöönottoa. Säilytä ohjeet
hyvässä tallessa myöhempää käyttöä varten.
Noudata käyttö- ja huolto-ohjeita, jotka on annettu erillisissä polttomoottorin käyttöohjeissa.
Nämä varotoimenpiteet ovat välttämättömiä oman turvallisuutesi takia, mutta luettelo ei ole täydellinen. Käytä laitetta järkevästi ja vastuullisesti ja muista, että laitteen käyttäjä on vastuussa sivullisille tai heidän omaisuudelleen aiheutetuista vahingoista.
Perehdy laitteen hallintalaitteisiin ja oikeaan käyttöön.
Laitteen käyttö on sallittu vain henkilöille, jotka ovat perehtyneet käyttöohjeisiin ja laitteen käsittelyyn. Ennen ensimmäistä käyttöönottoa käyttäjän tulee perehtyä laitteen käyttöön asianmukaisesti ja käytännössä. Anna myyjän tai asiantuntijan opastaa käyttämään laitetta turvallisesti.
Opastuksessa käyttäjälle tulee kertoa ennen kaikkea, että laitteella työskenneltäessä vaaditaan äärimmäistä huolellisuutta ja keskittymistä.
Vaikka tätä laitetta käytetään ohjeenmukaisesti, jäännösriskejä on silti olemassa.
Varmista, että käyttäjä on fyysisesti, aistimellisesti ja henkisesti kykenevä käyttämään laitetta ja työskentelemään sillä. Ellei käyttäjä ole fyysisesti, aistimellisesti tai henkisesti täysin kykenevä, hän saa työskennellä ruohonleikkurilla vain vastuuhenkilön valvonnassa tai tämän antamien ohjeiden mukaan.
Varmista, että käyttäjä on täysi-ikäinen tai kansallisten määräysten mukaisessa valvotussa ammattikoulutuksessa.
Tukehtumisvaara!
Pakkausmateriaalilla leikkiminen aiheuttaa lapsille tukehtumisvaaran. Pidä pakkausmateriaali ehdottomasti poissa lasten ulottuvilta.
Anna vain sellaisten henkilöiden käyttää tai lainata laitetta ja sen oheislaitteita, jotka osaavat varmasti käyttää kyseistä mallia ja ovat tottuneet sen käsittelyyn. Käyttöohjeet ovat osa laitetta ja ne täytyy aina antaa mukana.
Älä käytä laitetta väsyneenä tai sairaana. Mikäli et ole terve, kysy lääkäriltäsi, voitko käyttää laitetta. Laitteen käyttö on kiellettyä, jos olet nauttinut alkoholia, reaktiokykyä rajoittavia lääkkeitä tai huumaavia aineita.
Huomio – onnettomuusvaara!
STIHLin puutarhasilppurit on tarkoitettu oksien ja kasvijätteiden silppuamiseen. Muunlainen käyttö on kielletty ja voi olla vaarallista tai johtaa laitteen vaurioitumiseen.
Puutarhasilppuria ei saa käyttää (luettelo ei ole täydellinen)
- muille materiaaleille (esimerkiksi lasille tai metallille)
– töihin, joita ei ole kuvattu tässä käyttöohjeessa
– elintarvikkeiden valmistukseen (esimerkiksi jään murskaamiseen tai mäskeihin).
Turvallisuussyistä kaikenlainen laitteen muuttaminen on kielletty ja johtaa takuun raukeamiseen. Poikkeuksena tähän on STIHLin hyväksymien lisävarusteiden asianmukainen asennus. Lisätietoja hyväksytyistä lisälaitteista saat STIHLjälleenmyyjiltä.
Etenkin kaikki laitteen poltto- tai sähkömoottorin tehoon tai kierroslukuun tehtävät muutokset ovat kiellettyjä.
Laitteella ei saa kuljettaa esineitä, eläimiä tai henkilöitä, ei varsinkaan lapsia.
Käyttö julkisissa paikoissa, puistoissa, urheilukentillä, kadunvarsilla ja maa- ja metsätalousyrityksissä edellyttää erityistä varovaisuutta.
4.2 Tankkaaminen – bensiinin käsittely
Hengenvaara!
Bensiini on myrkyllistä ja erittäin herkästi syttyvää.
Säilytä bensiiniä vain tarkoitukseen sopivissa säiliöissä (kanistereissa). Sulje ja kiristä polttoainesäiliön korkit kunnolla. Vaurioitunut polttoainesäiliön korkki on turvallisuussyistä vaihdettava uuteen.
Älä käytä juomapulloja tai vastaavia polttoja voiteluaineiden hävittämiseen tai säilyttämiseen. Sivulliset, erityisesti lapset, voivat vahingossa juoda niistä.
Säilytä ja käytä bensiiniä kaukana kipinöistä, avotulesta, lämpölähteistä ja muista sytytyslähteistä. Älä tupakoi!
Tankkaa vain ulkona äläkä tupakoi tankkauksen aikana.
Pysäytä polttomoottori ja anna sen jäähtyä ennen tankkausta.
GH 460 C: Avaa säiliön ilmausruuvi ennen polttoainesäiliön tulpan irrottamista.
Täytä bensiini ennen polttomoottorin käynnistämistä. Polttomoottorin käydessä tai koneen ollessa kuuma polttoainesäiliön kantta ei saa avata eikä bensiiniä lisätä.
Älä täytä polttoainesäiliötä liian täyteen!
Älä koskaan täytä polttoainesäiliötä täyttöputken alareunan yläpuolelle, jotta polttoaineelle jää tilaa laajentua. Noudata lisäksi polttomoottorin käyttöohjeita.
Jos bensiiniä on läikkynyt yli, käynnistä polttomoottori vasta, kun olet pyyhkinyt bensiinin tahrimat kohdat puhtaaksi. Älä kytke sytytystä, ennen kuin bensiinihöyryt ovat haihtuneet (pyyhi kuivaksi).
Pyyhi läikkynyt polttoaine heti pois.
Jos bensiiniä on joutunut vaatteille, ne tulee vaihtaa.
GH 460 C: Sulje säiliön ilmausruuvi vain kuljetuksen ajaksi.
Älä säilytä laitetta sisätiloissa, jos säiliössä on vielä bensiiniä. Höyrystyvä bensiini voi päästä kosketuksiin avotulen tai kipinöiden kanssa ja syttyä palamaan.
Jos polttoainesäiliö on tyhjennettävä, se on tehtävä ulkona.
4.3 Vaatetus ja varusteet
Käytä aina työn aikana tukevia ja pitäväpohjaisia jalkineita. Älä työskentele paljain jaloin tai jalassa.
sandaalit jalassa.
Käytä tukevia käsineitä työskentelyn aikana ja erityisesti huoltotöissä ja laitetta kuljetettaessa.
Käytä aina työn aikana suojalaseja ja kuulosuojaimia. Käytä niitä koko työskentelyn ajan.
Käytä tarkoituksenmukaisia, ei löysiä vaatteita kun työskentelet laitteella. Esim. työpuku, ei pitkää työtakkia. Älä pidä
kaulaliinaa, solmiota, koruja, riippuvia nauhoja tai muita ulkonevia vaatekappaleita laitteen käytön aikana.
Pitkät hiukset on pidettävä kiinni ja suojassa (liina, päähine) aina, kun laitetta käytetään ja huolletaan.
4.4 Laitteen kuljetus
Työskentele aina käsineitä käyttäen, jotta laitteen teräväreunaiset ja kuumat osat eivät aiheuta vammoja.
Älä siirrä laitetta polttomoottorin ollessa käynnissä. Pysäytä polttomoottori, anna terien pysähtyä ja sulje säiliön ilmausruuvi (GH 460 C) sekä vedä sytytystulpan pistoke irti ennen kuljetusta.
Kuljeta laitetta vasta polttomoottorin jäähdyttyä ja ilman polttoainetta.
Kuljeta laitetta vain syöttötorvi ohjeenmukaisesti kiinnitettnä ja sisään käännettnä.
Jos kuljetus ei ole mahdollista syöttötorvi kiinnitettynä, siinä tapauksessa pitää asentaa teräsuojus.
Suojaamattomat terät voivat aiheuttaa vammoja! (⇒ 7.4)
Etenkin laitetta kallistettaessa on paino huomioitava.
Käytä sopivia apuvälineitä lastaamiseen (lastausramppeja, nostolaitteita).
Turvallisuussyistä ei seuraavaa kallistuskulmaa saa ylittää kuljetuksen ja lastaamisen aikana
- 10° (17,6%) kallistuskulma sivulle
- 10° (17,6%) kallistuskulma pitkittäissuunnassa.
Varmista laite kuljetusalustalle riittävän vahvoilla kiinnitysvälineillä (hihnoilla, vaijereilla tms.) käyttöoppaassa mainituista kiinnityskohdista. (⇒ 13.)
Vedä tai työnnä laitetta vain kävelyvauhdilla. Sitä ei saa hinata!
Noudata alueellisia määräyksiä laitetta kuljetettaessa, ennen kaikkea niitä, jotka koskevat kuorman turvallisuutta ja esineiden kuljettamista lavoilla.
4.5 Ennen työskentelyä
Varmista, että laitetta käyttävät vain henkilöt, jotka ovat tutustuneet käyttöohjeisiin.
Noudata polttomoottorilla tai sähkömoottorilla varustettujen puutarhalaitteiden käyttöaikoja koskevia yleisiä järjestyssääntöjä.
Ennen laitteen käyttöönottoa tarkista polttoainejärjestelmän, etenkin säiliön, säiliön korkin, letkuliitosten ja muiden näkyvien osien tiiviys. Jos havaitset
puutteita tiiviydessä tai muita vaurioita, älä käynnistä polttomoottoria – palovaara! Anna ammattiliikkeen korjata laite ennen käyttöönottoa.
Vikaantuneet, kuluneet ja vahingoittuneet osat on vaihdettava ennen laitteen käyttöä. Jos laitteessa olevat varoitustarrat ja turvaohjeet ovat kuluneet epäselviksi tai muuten vahingoittuneet, vaihda niiden tilalle uudet. Uusia tarroja ja muita varaosia on saatavana STIHL-ammattiliikkeestä.
Tarkasta ennen käyttöönottoa,
– että suojukset ja turvalaitteet ovat paikoillaan ja moitteettomassa kunnossa.
– että kaikki polttoainejärjestelmän osat on asennettu polttomoottoriin ja ovat kunnossa (tiiviit).
– että säiliö on kunnossa (tiivis).
– että runko ja leikkuukoneisto (esimerkiksi terät, teräakseli ja terälautaset) eivät ole kuluneet tai vioittuneet.
– että laitteessa ei ole silputtavaa materiaalia ja että syöttötorvi on tyhjä.
– että kaikki ruuvit, mutterit ja muut kiinnitysosat ovat paikoillaan ja kiristetty. Kiristä löysät ruuvit ja mutterit ennen käyttöönottoa (huomioi kiristystiukkuudet).
Käytä laitetta vain ulkona, ei liian lähellä seinää tai muuta jäykkää esinettä, jotta pienennetään loukkaantumisvaaraa ja esinevahinkojen vaaraa (käyttäjä ei pääse väistämään, lasien rikkoutumisvaara, auton naarmuuntuminen jne.).
Laitteen pitää olla tukevasti paikallaan tasaisella ja lujalla alustalla.
Älä käytä laitetta kivetyllä, soran peittämällä pinnalla, koska ulos tuleva aines voi aiheuttaa vammoja.
Varmista ennen jokaista käyttökertaa, että laite on suljettu ohjeiden mukaisesti. (⇔ 7.5)
Perehdy käyttökatkaisimeen, jotta osaat toimia nopeasti ja oikein hätätapauksissa.
Puutarhasilppurin ollessa työasennossa roiskesuojan pitää aina peittää täyttöaukko kokonaan. Mikäli näin ei ole, roiskesuoja pitää vaihtaa.
Loukkaantumisvaara!
Laitteen saa ottaa käyttöön vain sen ollessa ohjeenmukaisesti asennettuna. Jos laitteesta puuttuu osia (esim. pyöriä, tukijalustoja jne.), kuvattuja turvavälejä ei voida enää noudattaa. Lisäksi laitteen vakaus heikkenee.
Varmista ennen käyttöönottoa, että laite on ohjeiden mukaisessa tilassa!
Ohjeiden mukainen tarkoittaa, että laite on täysin koottu, erityisesti, että:
– syöttötorven yläosa kiinnitetty alaosaan,
- oksien syöttötorvi kiinnitetty,
– syöttötorvi runkoon kiinnitetty,
– pyöräjalusta kokonaan kiinnitetty,
– molemmat pyörät on kiinnitetty ja ilmanpaine vastaa käyttöohjeissa mainittua ilmanpainetta (⇒ 12.12),
- kaikki suojalaitteet (poistokanava, roiskesuoja jne) paikallaan ja kunnossa,
– molemmat leikkuuyksiköt (terälautaset) kiinnitetty,
- kaikki terät ohjeenmukaisesti kiinnitetty.
Laitteeseen asennettuja kytkentä- ja turvalaitteita ei saa poistaa tai ohittaa.
Tarkasta molempien terälautasten vauriot ja muodonmuutokset ja vääntymät silmämääräisesti ja vaihda tarvittaessa.
4.6 Työskentelyn aikana
Älä työskentele milloinkaan, kun lähistöllä on muita, etenkin lapsia tai eläimiä.
Älä työskentele laitteella sateessa tai ukkosella, kun vaarana on salamanisku.
Kostea alusta lisää onnettomuusriskiä (käyttäjä ei saa tukevaa asentoa).
Työskentele erityisen varovasti, jotta vältät liukastumisen. Mikäli mahdollista, laitetta ei pidä käyttää kostealla alustalla.
Työskentele vain päivänvalossa tai hyvässä keinovalaistuksessa.
Työskentelyalueen pitää olla koko käytön ajan siisti ja järjestyksessä. Poista riskitekijät kuten kivet, oksat, kaapelit jne., joihin voi kompastua.
Käyttäjä ei saa seisoa laitetta korkeammalla.
Pakokaasut:
Myrkylliset kaasut aiheuttavat hengenvaaran!
Keskeytä työskentely välittömästi, jos sinulla on pahoinvointia, päänsärkyä, näköhäiriöitä (esim. kaventunut näkökenttä), kuulohäiriöitä tai huimausta tai jos keskittymiskykysi heikkenee. Nämä voivat olla merkkejä siitä, että elimistöön on joutunut pakokaasuja hengityksen mukana.
Laite tuottaa myrkyllisiä pakokaasuja heti polttomoottorin käynnistämisen jälkeen. Nämä kaasut sisältävät
haitallisia aineita, erityisesti häkää, joka on väritön ja hajuton myrkyllinen kaasu. Älä käytä polttomoottoria suljetuissa tai huonosti tuuletetuissa tiloissa.
Laite pitää sijoittaa siten, että pakokaasut eivät suuntaudu työskentelijään.
Käynnistys:
Siirrä laite ennen käynnistystä tasaiseen paikkaan ja aseta se maahan suoraan. Laite ei saa missään tapauksessa olla makuulla käytön aikana.
Käynnistä laite varovasti, kohdan "Laitteen käyttöönotto" (⇔ 11.) ohjeiden mukaisesti. Laitteen käynnistäminen näiden ohjeiden mukaisesti pienentää loukkaantumisvaaraa.
Loukkaantumisvaara!
Kun käynnistysnaru palautuu nopeasti, se saattaa vetää käden niin nopeasti polttomoottoria kohti, ettei käynnistysnarusta ehd i päästää irti. Tämä takapotku voi aiheuttaa luunmurtumia, puristumisvammoja ja venähdyksiä.
Älä seiso poistoaukon edessä poltto- tai sähkömoottoria käynnistettäessä. Puutarhasilppurissa ei saa olla silputtavaa materiaalia, kun se käynnistetään. Silputtavaa materiaalia voi sinkoutua ulos ja se voi aiheuttaa vammoja.
Laitetta ei saa kallistaa moottoria käynnistettäessä.
Älä vedä käynnistysnarusta, jos laite ei ole ohjeenmukaisesti suljettu ja terät ovat paljaina.
Pyörivät terät voivat aiheuttaa vammoja!
Työskentely:
Loukkaantumisvaara!
Älä työnnä käsiä tai jalkoja pyörivien osien päälle tai alle tai muuten niiden läheisyyteen.
Laitteen ollessa käynnissä kasvoja tai muita kehon osia ei saa pitää syöttötorven päällä tai poistoaukon edessä. Pidä pääsi ja kehosi koko ajan riittävän etäällä täyttöaukoista.
Älä koskaan työnnä käsiä, muita kehon osia tai vaatteita syöttötorveen tai poistokanavaan. Silmiin,
kasvoihin, sormiin tai käsiin voi tulla vakavia vammoja.
Säilytä koko ajan tasapainosi ja tukeva seisonta-asento. Älä kurottele eteenpäin.
Roiskesuojalle ei saa tehdä muutoksia käytön aikana (poistaa, nostaa pystyyn, jättää puristuksiin, vioittaa jne.).
Laitetta täyttäessään käyttäjän tulee seistä ilmoitetulla työskentelyalueella. Pysyttele koko käytön ajan työskentelyalueella poissa poistoaukon luota. (⇒ 9.4)
Loukkaantumisvaara!
Käytön aikana silputtavaa materiaalia voi sinkoutua takaisin ylös. Käytä siksi aina suojalaseja ja pidä kasvot etäällä täyttöaukosta.
Älä koskaan kallista laitetta poltto- tai sähkömoottorin käydessä.
Jos laite kaatuu käytön aikana, pysäytä polttomoottori välittömästi ja vedä sytytystulpan pistoke irti.
Varmista, että silppu ei keräänny poistoaukkoon, koska tämä huonontaa silppuamistulosta tai voi aiheuttaa silputtavan materiaalin kimmahtamisen takaisin syöttötorvesta.
Puutarhasilppuria täytettäessä on varottava, ettei siihen pääse metalliosia, kiviä, muovia, lasia tai muita vieraita esineitä, koska ne voivat aiheuttaa vaurioita ja kimmahtaa takaisin syöttötorvesta.
Poista mahdolliset tukkeutumat.
Syötettäessä oksia puutarhasilppuriin on vaara, että ne kimmachtavat takaisin. Käytä käsineitä!
Huomaa, että terät pyörivät vielä muutaman sekunnin moottorin sammuttamisen jälkeen.
STOP
Pysäytä polttomoottori, vedä
sytytystulpan pistoke irti ja odota, kunnes kaikki pyörivät osat ovat pysähtyneet,
- ennen kuin poistut laitteen luota
- ennen kuin nostat tai kannat laitetta
- ennen kuin kuljetat laitetta
– ennen kuin korjaat jumiutumia tai poistat tukoksia leikkuuyksiköstä, syöttötorvesta, oksien syöttöosasta tai poistokanavasta
- ennen kuin suoritat terälautasten töitä
- ennen kuin laite tarkastetaan tai puhdistetaan tai sille tehdään muita töitä.
Pysäytä polttomoottori,
– ennen kuin kallistat, työnnät tai vedät laitetta.
- ennen kuin avaat kiinnitysruuvin ja avaat laitteen.
– ennen tankkaamista. Lisää polttoainetta vain jäähtyneeseen polttomoottoriin.
Palovaara!
Jos leikkuukoneistoon pääsee vieraita esineitä, laitteesta kuuluu outoa ääntä tai se tärisee epätavallisen paljon, sammuta polttomoottori heti ja anna laitteen pyöriä pysähdyksiin. Vedä sytytystulpan pistoke irti, irrota syöttötorvi ja toimi seuraavasti:
– Tarkasta laitteen vauriot, varsinkin leikkuukoneistosta (terät, terälautaset, teräakseli, teräruuvi ja kiristysrengas), ja teetä tarvittavat korjaukset ammattilaisella ennen kuin käynnistät laitteen uudelleen ja aloitat työt.
– Tarkasta leikkuukoneiston kaikkien osien tiukkuus, kirstä ruuvit tarvittaessa (noudata vääntömomentteja).
– Vaihdata tai korjauta vialliset osat ammattilaisella vastaavanlaatuisia osia käyttäen.
4.7 Huolto ja korjaukset
Ennen puhdistus-, säätö-, korjaus- ja huoltotöitä:
- Sijoita laite tukevalle ja tasaiselle alustalle.
- Pysäytä polttomoottori ja anna sen jäähtyä.
- Vedä sytytystulpan pistoke irti.
Huomio – loukkaantumisvaara!
Pidä sytytystulpan pistoke etäällä sytytystulpasta, sillä tahaton sytytyskipinä voi aiheuttaa tulipalon tai sähköiskun. Jos sytytystulppa pääsee tahattomasti koskettamaan sytytystulpan pistoketta, polttomoottori saattaa vahingossa käynnistyä.
Anna laitteen jäähtyä ennen polttomoottorin, pakosarjan ja äänenvaimentimen töiden aloittamista. Osien lämpötila voi ylittää 80 °C.
Palovamman vaara!
Suora kosketus moottoriöljyyn voi olla vaarallinen. Lisäksi moottoriöljyä ei saa läikyttää.
STIHL suosittelee, että moottoriöljyä lisätään tai vaihdetaan STIHLin ammattiliikkeessä.
Puhdistus:
Puhdista koko laite huolellisesti töiden jälkeen. (⇒ 12.1)
Älä koskaan käytä painepesuria äläkä pese laitetta juoksevalla vedellä (esim. kasteluletkulla).
Älä käytä syövyttäviä puhdistusaineita. Tällaiset puhdistusaineet voivat vioittaa muoveja ja metalleja ja heikentää siten STIHL-laitteesi turvallista toimintaa.
Pidä palovaaran välttämiseksi jäähdytysaukkojen, jäähdytysripojen ja pakoputken alue puhtaana esim. ruohosta, heinästä, sammaleesta, lehdistä tai vuotavasta rasvasta.
Huoltotyöt:
Suorita vain sellaisia huoltotöitä, jotka on kuvattu näissä käyttöohjeissa – kaikki muut työt saa suorittaa vain ammattiliike. Jos tarvitset lisätietoja tai apuvälineitä, käänny aina ammattiliikkeen puoleen. STIHL suosittelee teettämään huoltotyöt ja korjaukset vain STIHL-ammattiliikkeessä. STIHL-ammattiliikkeissä saat aina ammattitaitoisen ja asiantuntevan palvelun.
Käytä vain laadukkaita työkaluja, tarvikkeita ja oheislaitteita, jotka STIHL on hyväksynyt tälle laitteelle tai teknisesti vastaavia osia. Muuten seurauksena voi olla laitteen vaurioituminen ja tapaturma. Epävarmoissa tapauksissa käänny ammattiliikkeen puoleen.
Alkuperäiset STIHL-työkalut, -tarvikkeet ja -varaosat soveltuvat ominaisuuksiltaan parhaiten laitteeseen ja käyttäjän vaatimuksiin. Alkuperäiset STIHL-varaosat tunnistaa STIHL-varaosanumerosta, STIHL-logosta ja mahdollisesta STIHL-varaosamerkinnästä. Pienikokoisiiin osiin voi olla merkitty ainoastaan STIHL-varaosamerkintä.
Polttoainejärjestelmän osat (esimerkiksi polttoaineputki, -hana, polttoainesäiliö, säiliön korkki ja liitännät) on turvallisuussyistä tarkastettava säännöllisesti vaurioiden ja vuotojen varalta ja ammattilaisen on vaihdettava ne tarvittaessa (STIHL suosittelee STIHLin huoltoliikettä).
Pidä varoitus- ja ohjetarrat puhtaina ja luettavina. STIHL-jälleenmyyjä voi vaihtaa vioittuneiden tai kadonneiden tarrojen tilalle uudet alkuperäistarrat. Jos laitteeseen vaihdetaan uusia osia, varmista, että uudessa osassa on samanlainen tarra.
Käytä leikkuuyksikköä käsitellessäsi aina paksuja työkäsineitä ja noudata erityistä varovaisuutta.
Varmista, että kaikki mutterit, pultit ja ruuvit, erityisesti leikkuuyksikön kaikki ruuvit, on kiristetty tiukalle, jotta laite on aina käyttöturvallinen.
Tarkasta koko laitteen kuluneisuus ja vauriot säännöllisesti, etenkin ennen laitteen pitempiaikaista varastointia (talvisäilytystä). Vaihda kuluneet tai vialliset osat turvallisuussyistä välittömästi, jotta laite on aina käyttöturvallinen.
Älä muuta polttomoottorin perussäätöä äläkä käytä sitä ylikierroksilla.
Jos rakenneosia tai turvalaitteita on pitänyt irrottaa huoltotöitä varten, ne on kiinnitettävä välittömästi ja määräysten mukaisesti takaisin paikoilleen.
4.8 Pitkäaikaissäilytys
Anna polttomoottorin jäähtyä, ennen kuin jätät laitteen suljettuun tilaan.
Säilytä laite polttoainesäiliö tyhjennettynä ja säiliön ilmausruuvi avattuna (GH 460 C) sekä polttoaine lukitussa tilassa, jossa on riittävä ilmanvaihto.
Suojaa laite asiattomalta käytöltä (esimerkiksi lapset).
Älä säilytä laitetta sisätiloissa, jos säiliössä on vielä bensiiniä. Höyrystyvä bensiini voi päästä kosketuksiin avotulen tai kipinöiden kanssa ja syttyä palamaan.
Jos polttoainesäiliö on tyhjennettävä esimerkiksi talvisäilytyksen ajaksi, tyhjentäminen tulisi suorittaa ulkona (esimerkiksi käyttämällä polttomoottoria ulkona).
Puhdista laite ennen säilytystä huolellisesti (esimerkiksi talvisäilytys).
Varastoi laite aina sytytystulpan pistoke irrotettuna.
Varastoi laite käyttökuntoisena.
Säilytä puutarhasilppuria aina syöttötorvi tai teräsuojus kiinnitetynä.
Paljaat terät voivat aiheuttaa vammoja!
4.9 Hävittäminen
Jäteöljy, polttoaine, käytetyt voiteluaineet, suodattimet, akut ja vastaavat kulutusosat sekä muut ongelmajätteet voivat vahingoittaa ihmisiä, eläimiä ja ympäristöä, ja siksi ne tulee hävittää asianmukaisesti.
Saat tietoa jätteiden asianmukaisesta hävittämisestä kierrätyskeskuksista tai ammattiliikkeestä. STIHL suosittelee STIHL-ammattiliikettä.
Huolehdi siitä, että loppuun palvellut laite hävitetään asianmukaisesti. Varmista ennen laitteen hävittämistä, että se on toimintakelvoton. Poista onnettomuuksien välttämiseksi sytytyskaapeli, tyhjennä polttoainesäiliö ja poista moottoriöljy.
5. Kuvasymbolien selitykset
Huomio!
Lue käyttöopas ennen käyttöönottoa.
Loukkaantumisvaara!
Pidä sivulliset poissa vaara-alueelta.
Loukkaantumisvaara!
Loukkaantumisvaara pyöri- vien terien vuoksi.
Huomio!
Sytytystulpan pistoke on vedettävä irti ennen huolto-tai puhdistustöiden aloittamista.
Käytä kuulosuojaimia!
Käytä suojalaseja!
Käytä työkäsineitä!
Loukkaantumisvaara!
Älä koskaan työnnä käsiä, muita kehon osia tai vaatteita syöttötorveen tai poistokanavaan.
Loukkaantumisvaara!
Laitteen päällä ei saa seistä.
Käyttökatkaisin sijaitsee laitteen etupuolella. Laite pysäytetään kiertämällä käyttökatkaisimen mustaa kiertonuppia.
6. Toimitussisältö
Kohta Nimike kpl
| A | Peruslaite | 1 |
| B | Oikea pyöräjalusta | 1 |
| C | Vasen pyöräjalusta | 1 |
| D | Tukijalka | 2 |
| E | Tulppa | 2 |
| F | Pyörä | 2 |
| G | Lukkorengas | 2 |
| H | Akseli | 1 |
| I | Torx-ruuviM8x40 | 3 |
| J | Mutteri M8 | 2 |
| K | Syöttötorvi ATO 400 | 1 |
| L | Poistoaukon jatke | 1 |
| M | Ohjainlevy | 1 |
| N | Poistoaukon ohjainpelti | 1 |
| O | Torx-ruuviP5x20 | 6 |
| P | KupukantaruuviM6x16 | 1 |
| Q | Torx-ruuviM6x16 | 2 |
| R | Mutteri M6 | 3 |
| S | Ruuviavain | 1 |
| T | Asennustyökalu | 1 |
| U | KuusioruuviM14x130 | 1 |
| • | Käyttöopas | 1 |
| • | Polttomoottorinkäyttöohjeet | 1 |
7. Laitteen valmistelu käyttöä varten
Loukkaantumisvaara!
Lue luku "Turvallisuutesi vuoksi" (⇒ 4.) ja noudata kaikkia turvaohjeita ennen puutarhasilppurin kokoamista.
Laitevaurioiden välttämiseksi pitää noudattaa tarkasti kaikkia kappaleessa "Laitteen valmistelu käyttöä varten" olevia ohjetiukkuuksia (⇒ 7.).
Käytä aina käsineitä ja vältä koskettamasta teriä.
Laitevaurion vaara!
Laite on ennen kääntämistä suojattava naarmuilta asettamalla pahvi sen alle.
7.1 Puutarhasilppurin purkaminen pakkauksesta
Loukkaantumisvaara!
Nosta laite toisen henkilön kanssa. Varo, ettei sisälaatikkoa (1) vaurioiteta.
- Avaa pakkaus.
Kokoamisasento:
- Nosta peruslaite (A) toisen henkilön kanssa pois pakkauksesta ja aseta lattialle.
- Poista sisälaatikko (1) ja aseta se lattialle. Irrota pyörät (F) ja pyöräjalustat (B, C).
- Aseta sisälaatikko (1) lattialle umpinainen puoli ylöspäin.
- Nosta peruslaitetta (A) toisen henkilön kanssa ja aseta kuten kuvassa sisälaatikon (1) päälle.
7.2 Alustan kiinnitys
Loukkaantumisvaara!
Jotta terävät terät eivät pääsisi aiheuttamaan vammoja, teräsuojuksen pitää olla kiinnitettynä. (⇔ 7.4)
1 Oikean ja vasemman pyöräjalustan asentaminen:
- Laita peruslaite asennusasentoon. (⇔ 7.1)
Molemmat pyöräjalustat täytyy kiinnittää peruslaitteeseen siten, että reiät ovat työkalulokeron puolella akselin takana.
Oikean pyöräjalustan kiinnitys:
- Sijoita oikea pyöräjalusta (B) taivutetun kannatinpellin (1) sisäpuolelle. Pyöräjalustan reikien pitää tällöin olla kannatinpellin reikien kohdalla.
- Asenna sisäpuolelle mutteri (J). Työnnä ruuvit (I) reikien (2) läpi ja kierrä kiinni muttereihin (J), mutta älä kiristä niitä.
- Tee sama oikean pyöräjalustan toiseen reikään.
Vasemman pyöräjalustan kiinnitys:
- Sijoita vasen pyöräjalusta (C) ja reikä (1) keskimmäiseen reikään (2) peruslaitteen vasemmalle puolelle (A).
- Kierrä ruuvi (I) asennustyökalulla (T) paikalleen mutta älä kiristä sitä.
②Tukijalan ja tulpan kiinnitys:
- Työnnä tukijalka (D) kuvan mukaisesti vasteeseen asti oikeaan pyöräjalustaan (1) Tukijalka lukkiutuu oikeaan pyöräjalustaan.
- Toista sama vasempaan pyöräjalustaan.
Loukkaantumisvaara!
Varmista kokoamisen jälkeen, että molemmat tukijalat ovat tiukasti kiinni.
- Lyö tulppa (E) varovasti pohjaan asti oikeaan pyöräjalustaan (2).
- Toista sama vasempaan pyöräjalustaan.
3Pyörän kiinnitys akseliin:
Kiinnitä pyörät siten, että venttiili jää ulkopuolelle.
- Työnnä lukkorengas (G) vasteeseen (1) asti akselin (H) uraan.
• Työnnä pyörä (F) akselille (H).
Kiinnitettäessä on varmistettava, että lukkorengas (G) lukkiutuu akselin (H) uraan (1), jotta pyörä ei pääse irtoamaan itsestään.
4 Akselin ja pyörän asennus:
- Työnnä akseli pyörä (1) kiinnitettynä pyöräjalustojen molempien reikien (2) läpi.
- Työnnä pyörä (F) vasemmalle akselille (1).
- Työnnä lukkorengas (G) vasteeseen asti akselin (3) uraan.
- Ota peruslaite pois sisälaatikon päältä.
• Laita peruslaite työasentoon.
7.3 Teräsuojuksen irrotus
- Tartu teräsuojuksen (1) reikään ja nosta suojus ylöspäin irti.
7.4 Teräsuojuksen kiinnitys
- Työnnä teräsuojus (1) vastaterän (2) alle. Paina sitten teräsuojusta (1) alaspäin. Ohjeenmukaisesti kiinnitettynä teräsuojus (1) on kiinni terälautasessa.
7.5 Syöttötorven ATO 400 kiinnitys
• Teräsuojuksen irrotus. (⇒ 7.3)
- Aseta syöttötorvi ATO 400 (K) molempien kiinnityshakojen (1) avulla molempiin peruslaitteen (2) aukkoihin.
- Kallista syöttötorvi ATO 400 (K) vasteeseen asti eteenpäin.
- Kierrä käyttökatkaisin (3) takaisin paikoilleen ja kiristä se.
Tarkasta asennuksen jälkeen, onko täyttötorvi ATO 400 kiinnitetty oikein peruslaitteen molempiin aukkoihin.
7.6 Poistoaukon jatkeen kiinnitys
- Käännä laite varovasti taaksepäin.
Ennen kääntämistä pitää laittaa pahvi alle suojaamaan vaurioilta.
Poistoaukon jatkeen kiinnitys
- Kiinnitä poistoaukon jatke (L) koukulla (1) rungon (2) aukkoon yläpuolelta, käännä alas ja paina pidintä (3) sivulta.
- Kierrä ruuvit (O) paikoilleen ja kiristä 1 - 2 Nm tiukkuuteen.
Ohjainlevyn kiinnityksen helpottamiseksi suosittelemme löysäämään vasenta pyöräjalustaa hiukan.
- Avaa ruuvia (4) vasemmassa pyöräjalustassa n. 5 kierrosta.
7.7 Peltien kiinnitys
1 Ohjainpellin kiinnittäminen
- Aseta ohjainlevy (N) paikalleen. Huolehdi ripustettaessa siitä, että ohjainlevyssä olevat reunat (1) ovat tarkasti poistoaukon jatkeen (2) ohjainurassa.
- Asenna ruuvi (P) ja kiristä mutterin (R) kanssa.
- Kierrä ruuvit (O) paikoilleen ja kiristä 1 - 2 Nm tiukkuuteen.
②Ruohonpoistopellin asennus
• Aseta poistolevy (M) paikalleen.
- Kierrä ruuvit (O) paikoilleen ja kiristä 1 - 2 Nm tiukkuuteen.
- Aseta ruuvit (Q) paikoilleen ja kirstä mutterien (R) kanssa.
Tässä voi ilmetä mahdollisia, kevyitä jännitteitä poistokanavassa, jotka tasaantuvat säätämällä ruuveja.
Pyöräjalustan ruuvien kiristys
- Aseta laite ja tarkista kaikkien kiinnitettyjen osien tiukkuus.
- Kiristä pyöräjalustan ruuvit (1, 2) 10 - 12 Nm tiukkuuteen.
Varmista ruuvien kiristämisen jälkeen, että molemmat pyöräjalustat ovat pitävästi kiinni.
7.8 Polttoaine ja moottoriöljy
Täytä moottoriöljy ennen ensimmäistä käynnistyskertaa (⇒ katso polttomoottorin käyttöohjeet)!
Moottoriöljy
Tiedot käytettävästä moottoriöljystä ja täyttömäärästä saat polttomoottorin käyttöohjeista. Tarkasta öljymäärä säännöllisesti (⇒ katso polttomoottorin käyttöohjeet). Öljymäärän ei pidä ylittää eikä alittaa ohjeenmukaista tasoa.
Polttoaine
Suositus: Käytä lyijytöntä, matalaoktaanista bensiiniä (⇒ katso polttomoottorin käyttöohjeet)! Käytä tankkaamiseen suppiloa (ei sisälly toimitukseen). Noudata luvun "Turvallisuutesi vuoksi" varoituksia. (⇒ 4.)
Polttoaineen lisääminen
• GH 460 C:
Avaa säiliön ilmausruuvi (1).
- Kierrä polttoainesäilion korkki (2) irti.
• Tankkaa polttoainetta (suppilon avulla).
- Kierrä polttoainesäilion tulppa (2) kiinni.
GH 460 C: Avaa säiliön ilmausruuvi (1) ennen polttomoottorin käyttöönottoa.
8. Hallintalaitteet
8.1 Käyttökatkaisin
Käyttökatkaisin (1) on monitoimikatkaisin, jossa on seuraavat toiminnot:
Turvakytkin:
Käyttökatkaisin (1) toimii turvakytkimenä. (⇒ 10.)
Aktivointikytkin käynnistettäessä:
Käyttökatkaisin (1) toimii pääkytkimenä polttomoottoria käynnistettäessä. Jos käyttökatkaisinta (1) ei ole painettu, polttomoottoria ei voida käynnistää. (⇒ 11.1)
Pysäyttäminen:
Kun käyttökatkaisin (1) avataan kiertämällä, polttomoottori sammuu ja terälautaset pysähtyvät muutaman sekunnin kuluttua (katso käyttökatkaisimen lukituksen avaus). (⇒ 11.2)
Syöttötorven kiinnitysruuvi:
Syöttötorvi ATO 400 irrotetaan kiertämällä käyttökatkaisinta (1) ulospäin (vastapäivään). Syöttötorvi ATO 400 kiinnitetään peruslaitteeseen kiertämällä käyttökatkaisinta (1) myötäpäivään.
Käyttökatkaisimen käyttö:
- Paina vihreä painonuppi (2) (symboli I) pohjaan saakka. Vihreä painonuppi lukkiutuu ja jää sisään. Puutarhasilppurin voi käynnistää. (⇒ 11.1)
Käyttökatkaisimen lukituksen avaus:
- Kierrä käyttökatkaisimessa (1) olevaa mustaa kiertonuppia (3) (punainen symboli O) (mahdollista molempiin suuntiin). Vihreän kiertonupin (2) lukko aukeaa ja polttomoottori pysähtyy. Terälautaset pysähtyvät muutaman sekunnin kuluessa.
8.2 Rikastin
GH 460:
Malissa GH 460 on automaattirikastin, jota ei tarvitse käyttää manuaalisesti.
GH 460 C:
Rikastinnuppia (1) käyttämällä ilma-polttoaineseos muuttuu siten, että kylmä polttomoottori käynnistyy helpommin.
Muista, että polttomoottori jäähtyy nopeasti hyvin kylmällä säällä.
Jos rikastinta ei käynnistyksen jälkeen kytketä pois toiminnasta, muuttunut ilma-polttoaineseos saa aikaan voimakkaan savuttamisen. Sitten polttomoottori sammuu (polttomoottori tukehtuu).
Rikastimen käyttö:
- Vedä rikastinnuppi (1) ulos. Rikastin on toiminnassa ja polttomoottori voidaan käynnistää.
Rikastimen poiskytkentä:
- Kun polttomoottori käy käynnistyksen jälkeen, rikastin pitää välittömästi kytkeä pois painamalla rikastinnuppi (1) sisään pohjaan asti.
9. Työskentelyohjeita
9.1 Mitä laitteella voidaan käsitellä?
Puutarhasilppurilla voidaan käsitellä sekä pehmeää että kovaa materiaalia.
Pehmeä materiaali:
Orgaaniset kasvijätteet, kuten hedelmä- ja vihannesjätteet, kukkien leikkuujäte ja lehdet.
– Pehmeän materiaalin silppuaminen. (⇒ 11.6)
Kova materiaali:
Puiden ja pensaiden leikkuujätteet sekä paksu ja haaroittunut oksa-aines.
– Kovan materiaalin silppuaminen. (⇒ 11.6)
Puiden ja pensaiden leikkuujäte tulisi silputa tuoreena, koska tuoreen materiaalin silppuaminen on tehokkaampaa kuin kuivan tai märän materiaalin.
9.2 Mikä ei sovi käsiteltäväksi?
Puutarhasilppuriin ei saa mennä kiviä, lasia, metalliesineitä eikä muoviosia.
Perussääntö:
Materiaaleja, jotka eivät sovi kompostoitavaksi, ei saa myöskään käsitellä puutarhasilppurilla.
9.3 Oksien enimmäishalkaisija
Arvot koskevat juuri katkaistuja oksia:
Oksien enimmäishalkaisija:
GH 460: 60 mm; GH 460 C: 75 mm
Oksien syöttötorven täyttöaukon koko on suunniteltu yksinomaan monihaaraiisten oksien helpompaa syöttöä silmälläpitäen eikä se anna mitään viitettä silputtavien oksien suurimmasta sallitusta halkaisijasta.
9.4 Käyttäjän työskentelyalue
- Käyttäjän pitää turvallisuussyistä seistä koko ajan työskentelyalueella (harmaa alue
Loukkaantumisvaara!
Kun silppuat kovaa materiaalia (oksien syöttötorvi (1) on käännetty auki), älä seiso suoraan puutarhasilppurin takana, vaan sen sivulla (katso harmaa alue X), jotta mahdollinen takaisinkimmahtava silppu ei osu sinuun.
9.5 Laitteen työasento
Puutarhasilppuria saa käyttää vain koneen ollessa pystyssä. Puutarhasilppurin täytyy olla koko käyttöajan molempien pyörien ja molempien pyöräjalustojen varassa kuvassa on näytetty.
9.6 Laitteen oikea kuormittaminen
Puutarhasilppurin sähkö- tai polttomoottoria saa kuormittaa vain sen verran, että kierrosluku ei pääse olennaisesti laskemaan. Syötä puutarhasilppuriin materiaalia aina jatkuvasti ja tasaisesti. Jos sähkömoottorin kierrosluku alenee
puutarhasilppurilla työskennellessä, älä syötä sitä enempää, jotta sähkö- tai polttomoottorin kuormitus vähenee.
9.7 Puutarhasilppurin täyttäminen
Loukkaantumisvaara!
Lue huolellisesti kappale "Turvallisuutesi vuoksi" (⇔ 4.), erityisesti sen kohta "Työskentelyn aikana" (⇔ 4.6), ja huomioi kaikki turvaohjeet, ennen kuin alat syöttämään materiaalia puutarhasilppuriin. Puutarhasilppuria saa täyttää vain yksi henkilö.
Loukkaantumisvaara!
Älä missään tapauksessa kosketa kädellä täyttöaukkoa!
Kuormita polttomoottoria oikein. (⇒ 9.6)
Älä syötä materiaalia yhtä aikaa puutarhasilppurin molempiin täyttöaukkoihin (1, 2). Tukkeutumisvaara!
Pehmeä materiaali:
- Tarkasta työskentelyalue materiaalia syötettäessä. (⇔ 9.4)
• Käynnistä puutarhasilppuri. (⇒ 11.1) - Syötä orgaaniset kasvijätteet, kuten hedelmä- ja vihannesjätteet, kukkien leikkuujäte, lehdet ja ohuet risut pehmeän materiaalin täyttöaukkoon (1).
Täyttöaukon (1) tehtävänä on vain helpottaa pehmeän materiaalin tai ohuiden (noin 10 mm:iin saakka), monihaaraisten oksien syöttämistä. Oksien syöttötorven (3) tulee olla sisäänkäännettynä, kun koneeseen syötetään pehmeää materiaalia. (⇒ 11.4)
Pehmeä materiaali, joka on kosteaa tai märkää, tukkii herkemmin laitteen. Täytä silloin puutarhasilppuria hitaammin ja tarkkaile polttomoottorin kierroslukua. Kun laitteeseen täytetään pehmeää materiaalia, on varottava, ettei silputtava materiaali peitä polttomoottorin suojusta. Polttomoottori voi ylikuumentua, jos jäähdytysaukot on peitetty!
Pidä polttomoottori aina puhtaana!
Kova materiaali:
- Huomioi työskentelyalue materiaalia syötettäessä. (→ 9.4)
- Oksien syöttötorven (3) avaaminen. (⇒ 11.3)
- Huomioi oksien suurin sallittu halkaisija. (⇒ 9.3)
• Käynnistä puutarhasilppuri. (⇒ 11.1)
! Loukkaantumisvaara! Kova materiaali täytyy syöttää oikealla tavalla puutarhasilppuriin, jotta oksat eivät pääse kimmachtamaan takaisin ja aiheuttamaan vammoja. Kun puutarhasilppuria käytetään takaapäin (eli käyttäjä seisoo työskentelyalueella, (⇒ 9.4) oksat pitää laittaa hieman vinossa laitteeseen ja työntää symbolin (4) mukaisesti vasempaan syöttötorveen teräkoneistoon saakka. Huomioi materiaalin syötön yhteydessä suurin sallittu oksien halkaisija. (⇒ 9.3) Ison täyttöaukon (2) tehtävänä on vain helpottaa monihaaraiisten oksien syöttämistä..
Leikkaa paksut ja monihaaraiset oksat (huomioi suurin sallittu oksien paksuus) etukäteen pienemmäksi oksasaksilla. Ohut oksajäte (n. 10 mm halkaisijaan saakka) syötetään pehmeän materiaalin täyttöaukoon (1).
- Syötä puiden tai pensaiden leikkuujätteet ja oksat avatun oksien syöttötorven (2) täyttöaukkoon (3) hitaasti. Laite vetää kovan materiaalin itsestään sisään. Silputtaessa pitempiä oksia niitä tulee tukea ja ohjata kädellä.
10. Turvalaitteet
10.1 Turvalukitus
Puutarhasilppurin saa käynnistää vain, kun syöttötorvi ATO 400 on oikein paikallaan. Jos käyttökatkaisin avataan käytön aikana, sähkö- tai polttomoottori sammu automaattisesti ja teräkoneisto pysähtyy muutaman sekunnin kuluttua. Jos syöttötorvi ATO 400 poistetaan, molempien terälautasten mekaaninen lukko kytkeytyy automaattisesti.
11. Laitteen käyttöönotto
11.1 Puutarhasilppurin käynnistys
Loukkaantumisvaara!
Lue luku "Turvallisuutesi vuoksi" (⇒ 4.) ja noudata kaikkia
turvaohjeita ennen puutarhasilppurin käyttöönottoa
Tarkasta ennen käyttöönottoa, että syöttötorvi ATO 400 on kiinnitetty asianmukaisesti ja että käyttökatkaisin (1) on kiristetty käsitiukkuuteen.
Polttomoottorin takapotku voi aiheuttaa vammoja!
Malli GH 460 C: pidä toisella kädellä tiukasti kiinni käynnistysnarun (4) kahvasta (3). Käynnistysnarua (4) pitää nykäistä yhdellä vedolla.
Tarkasta rengaspaineet ennen jokaista käyttökertaa. (⇒ 12.12)
Käyttökatkaisinta (1) pitää painaa ennen polttomoottorin käynnistämistä. Ellei käyttökatkaisinta ole painettu, polttomoottoria ei voi käynnistää (turvalaite). (⇒ 8.1)
• Paina käyttökatkaisinta (1). (⇒ 8.1)
GH 460 C:
• Avaa säiliön ilmausruuvi (2).
- Käytä rikastinta polttomoottorin ollessa kylmä. (⇒ 8.2)
- Seiso laitteen vierellä sivussa (huomioi työskentelyalue (⇒ 9.4)).
GH 460:
- Seiso laitteen takana (huomioi työskentelyalue (⇒ 9.4)) ja pidä toisella jalalla vastaan akselista.
GH 460, GH 460 C
- Pidä toisella kädellä tiukasti kiinni käynnistysnarun (4) kahvasta (3).
- Vedä käynnistysnaru (4) hitaasti ulos tuntuvaan vastukseen asti Nykäise sen jälkeen käsivarren pituudelle asti. Ohjaa käynnistysnaru (4) hitaasti takaisin, jotta se ehtii kelautumaan paikalleen. Toista, kunnes polttomoottori käynnistyy.
GH 460 C
- Kun polttomoottori käy, kytke rikastin heti pois toiminnasta. (⇒ 8.2)
11.2 Puutarhasilppurin sammutus
Loukkaantumisvaara!
Kun katkaiset laitteen toiminnan, älä mene poistoaukon alueelle!
Kun pysäytät puutarhasilppurin, älä seiso polttomoottorin puolella äläkä kumarru laitteen päälle. Palovaara kuumien polttomoottorin osien vuoksi!
Muista polttomoottorin sammuttamisen jälkeen, että teräosat pyörivät vielä useita sekunteja ennen pysähtymistä.
Huomioi syöttötorven yläosan etupuolella oleva merkki.
Sammuta polttomoottori vasta kun laite on kokonaan tyhjä silputtavasta materiaalista. Muuten jompikumpi terälautasista voi jumiutua seuraavan kä yhteydessä.
– Huomaa kuvassa esitetty matka ja merkitty kohta pysäyttämistä varten.
- Puutarhasilppuri pysäytetään kääntämällä mustaa kääntönuppia (1) kumpaan tahansa suuntaan (symboli O) käyttökatkaisimessa (2). Puutarhasilppurin polttomoottori sammuu. Polttomoottori ja terälautaset pysähtyvät muutaman sekunnin kuluessa.
11.3 Oksien syöttötorven avaaminen
Loukkaantumisvaara!
Oksien syöttötorvea (2) avattaessa ja suljettaessa laitteen pitää turvallisuussyistä olla sammutettuna.
- Paina oksien syöttötorven lukkoa (1) ylöspäin ja pidä ylhäällä.
- Ohjaa oksien syöttötorvi (2) toisella kädellä hitaasti taakse (laitteesta poispäin).
- Päästä irti oksien syöttötorven lukosta (1) ja avaa oksien syöttötorvi (2) vasteeseen asti.
11.4 Oksien syöttötorven sulkeminen
Loukkaantumisvaara!
Oksien syöttötorvea (1) avattaessa ja suljettaessa laitteen pitää turvallisuussyistä olla sammutettuna.
Puristumisvaara!
Varo oksien syöttötorvea sulkiessasi, ettet jätä sormia sen ja syöttötorven väliin.
- Paina oksien syöttötorvi (1) hitaasti kiinni vasteeseen asti (paina laitetta vasten), kunnes se napsahtaa paikalleen oksien syöttötorven lukkoon (2).
11.5 Työkalukotelo
Työkalukotelon avaus:
- Paina korvake (1) alas ja pidä alaspainettuna.
• Laske työkalukotelon kansi (2) alas.
Työkalukotelon suljenta:
- Nosta työkalukotelon kansi (2) ylös, niin että korvake napsahtaa takaisin paikalleen.
11.6 Silppuaminen
- Sijoita puutarhasilppuri tasaiselle ja tukevalle alustalle.
- Pue tukevat käsineet, suojalasit ja kuulosuojaimet.
- Tarkasta öljymäärä, polttoaine ja ilmanpaine. (⇒ 7.8), (⇒ 12.12)
- Avaa oksien syöttötorvi, kun syötät kovaa materiaalia (esim. puuta ja pensaiden leikkuujätettä). (⇔ 11.3)
• Käynnistä puutarhasilppuri. (⇒ 11.1)
- Odota, kunnes puutarhasilppuri on saavuttanut maksimikierrosluvun (joutokäyntinopeus).
- Syötä silputtava aines oikein puutarhasilppuriin. (⇒ 9.7)
- Puutarhasilppurin pysäyttäminen. (⇒ 11.2)
12. Huolto
Loukkaantumisvaara!
Ennen laitteen huolto- tai korjaustöitä lue huolellisesti luku "Turvallisuutesi vuoksi" (⇔ 4.), ja varsinkin kohta "Huolto ja korjaukset" (⇔ 4.7), ja noudata tarkasti kaikkia turvaohjeita.
Vedä sytytystulpan pistoke irti ennen mitään huolto- tai puhdistustöitä!
12.1 Laitteen puhdistus
Jos terälautaset ovat silpun peitossa, niiden puhdistamiseen täytyy käyttää esimerkiksi harjaa.
Älä pyyhi kädellä runkoa. Terät voivat aiheuttaa vammoja!
Puutarhasilppurin puhdistusasento:
Laitteen pitää puhdistettaessa olla aina kuvan osoittamassa asennossa.
- Irrota syöttötorvi. (⇒ 12.2)
Jos puutarhasilppuri ei ole kuvatussa asennossa, laite (polttomoottori) voi vaurioitua.
Huoltoväli:
Jokaisen käyttökerran jälkeen
Puhdista laite perusteellisesti jokaisen käyttökerran jälkeen. Huolellinen hoito ja käsittely suojaa laitetta vaurioilta ja pidentää sen käyttöikää.
Älä suuntaa vesisuihkua sähkö- tai polttomoottorin osiin, tiivisteisiin, laakerikohtiin tai sähköosiin (esimerkiksi kytkimiin). Se
voisi aiheuttaa kalliita korjauksia.
Jos lika ja tarttuneet jäänteet eivät irtoa harjalla, kostealla liinalla tai puutikulla, STIHL suosittelee erikoispuhdistusaineen
(esimerkiksi STIHLin erikoispuhdistusaineen) käyttöä.
Älä käytä syövyttäviä puhdistusaineita.
Puhdista terälautaset säännöllisesti.
Poista lika jäähdytysrivoista, tuuletinpyörästä, ilmansuodattimen ympäriltä, pakoputkesta jne. moottorin riittävän jäähdytyksen takaamiseksi.
12.2 Syöttötorven ATO 400 irrotus
Loukkaantumisvaara!
Sammuta laite. Vedä sytytystulpan pistoke irti ennen käyttökatkaisimen (1) kiertämistä.
Käytä aina tukevia käsineitä.
Jos syöttötorven irrottamisen jälkeen ei tehdä mitään terälautasiin liittyviä töitä, silloin täytyy asentaa turvallisuussyistä teräsuojus. (⇒ 7.4)
- Löysää käyttökatkaisinta (1) kunnes syöttötorvi ATO 400 (2) voidaan kääntää taakse.
• Poista syöttötorvi ATO 400 (2).
Syöttötorven irrottamisen jälkeen aktivoituu terälautasten lukkolaite automaattisesti.
Lukitussa käyttötilassa terälautasta voidaan kääntää vielä noin 360°, kunnes se osuu rajoittimeen.
12.3 Terälautasten irrotus
Onnettomuusvaara!
Käytä töiden aikana aina käsineitä.
Älä koskaan kosketa teriä, ennen kuin ne ovat kokonaan pysähtyneet.
Vedä sytytystulpan pistoke irti!
- Syöttötorven ATO 400 irrotus. (⇒ 12.2)
1Avaa teräruuvi:
- Aseta asennustyökalu (1) teräruuviin (2) ja käännä hitaasti ja varovasti vastapäivään, kunnes rajoitin pysäyttää terälautaset. Vedä asennustyökalu (1) pois.
Vammojen välttämiseksi pitää teräsuojuksen olla aina kiinnitettynä teräruuvia irrotettaessa (katso kuva Z).
• Teräsuojuksen kiinnitys. (⇒ 7.4)
- Työnnä asennustyökalu (1) teräsuojuksen (3) reiän läpi ja laita kiinni teräruuviin (2).
- Avaa teräruuvi (2) asennustyökalulla (1) ja kierrä kokonaan irti.
• Teräsuojuksen irrotus. (⇒ 7.3)
- Ota teräruuvi (2), lukkolevy (4) ja lukkorengas (5) pois.
2 Siipiterien ja pehmeän materiaalin terälautasen irrotus:
- Ota lyhyt siipiterä (6) ja pitkä siipiterä (7) pois.
- Nosta pehmeän materiaalin terälautanen (8) pois.
3Irrota sisäkappale:
- Avaa ja poista ruuvit (9). Ota sisäkappale (10) yläkautta pois.
4 Teräpitimen ja kovan materiaalin terälautasen irrotus:
- Kierrä ruuvi (11) asennustyökalulla (1) sisään ja vedä tämän avulla teränpidin (12) pois.
- Kierrä ruuvi (11) ulos ja ota se pois.
- Ota teräpidin (12) kiristysrenkaan (13) kanssa pois.
- Nosta kovan materiaalin terälautanen (14) pois.
12.4 Terälautasten kiinnitys
Loukkaantumisvaara! Käytä töiden aikana aina käsineitä.
Noudata tarkasti teräruuvin ohjeenmukaista kiristystiukkuutta 36 - 44 Nm, koska terälautasten turvallinen kiinnitys riippuu siitä. Tarkasta silmämääräisesti ennen kummankin terälautasen asentamista, että ne ovat kunnossa ja vääntymättömiä ja ettei terissä ole uria, halkeamia tai murtuneita kohtia.
Huomioi terien kulumisrajat. (⇒ 12.9)
Laitteeseen täytyy asentaa aina molemmat terälautaset.
Suorita kaikki asennusvaiheet 1–5.
Ennen kuin teet asennuksen, puhdista molemmat terälautaset ja laitteessa oleva terälautaskannatin. Varmista lisäksi, että sovituskiila on asennettu teräakseliin.
1. Kovan materiaalin terälautasen asennus (kuva ☐):
- Asenna kovan materiaalin terälautanen (1) paikalleen kolme asennettua terää ylöspäin. Kiinnitä terälautasen (2) suorakulmainen teräkiinnitys laakerirenkaan (3) suorakulmaiseen kiinnittimeen.
2. Asenna teräpidin kiristysrenkaan kanssa (kuva A):
! Kohdista kiristysrenkaan lovi teräkulmaan, jotta kiristysrengas on tasaisesti terälautasella.
- Laita kiristysrengas (4) terälautaselle (kiristysrenkaan loven täytyy olla terässä kiinni).
- Työnnä teräpidin (5) käyttöakselille (6). Varmista samalla, että teräpidin lukkiutuu terälautaseen (1) ja painuu kirstysrenkaassa (4) vasteeseen asti.
3. Sisäkappaleen asennus (kuva A):
Asenna sisäkappale vain kuvan osoittamalla tavalla. Muussa asennossa sisäkappaletta ei voi kiinnittää.
- Asenna sisäkappale (7) kuvan mukaisesti.
- Kierrä ruuvit (8) paikoilleen ja kiristä 33 - 37 Nm tiukkuuteen.
4. Pehmeän materiaalin terälautasen ja siipiterien asennus (kuva B):
- Asenna pehmeän materiaalin terälautanen (9) paikalleen neljä asennettua terää ylöspäin.
Ensin täytyy asentaa pitempi kahdesta siipiterästä. Sen jälkeen asetetaan toinen siipiterä 90° verran käännettynä ensimmäiseen siipiterään nähden. - Asenna pitkät siipiterät (10). Asenna lyhyet siipiterät (11) 90° kulmaan.
5. Terälautasten kiinnitys (kuva B):
- Aseta kiristysrengas (12) paikalleen ja kiinnitä se lukkolevyllä (13) ja teräruuvilla (14).
- Laita asennustyökalu (15) teräruuviin (14) ja käännä hitaasti ja tasaisesti myötäpäivään, kunnes rajoitin pysäyttää terälautaset. Vedä asennustyökalu (15) pois.
Loukkaantumisvaara!
Teräruuvia kirstettäessä teräsuojus täytyy aina olla kiinnitettynä (katso kuva Z).
• Teräsuojuksen kiinnitys. (⇒ 7.4)
- Työnnä asennustyökalu (15) teräsuojuksen (16) reiän läpi ja laita kiinni teräruuviin (14).
- Kiristä teräruuvi (14) 36 - 44 Nm tiukkuuteen.
- Syöttötorven ATO 400 kiinnitys. (⇒ 7.5)
12.5 Vastaterän irrotus
Onnettomuusvaara!
Käytä töiden aikana aina tiiviitä käsineitä.
- Irrota syöttötorvi ATO 400 tai teräsuojus. (⇒ 12.2), (⇒ 7.3)
• Avaa ja poista ruuvi (1). - Ota vastaterä (2) yläkautta pois.
12.6 Vastaterän kiinnitys
Onnettomuusvaara!
Käytä töiden aikana aina tiiviitä käsineitä.
- Irrota syöttötorvi ATO 400 tai teräsuojus. (⇒ 12.2), (⇒ 7.3)
- Asenna vastaterä (1) runkokannattimeen (2).
- Kierrä ruuvi (3) paikalleen ja kiristä 28 - 32 Nm tiukkuuteen.
- Syöttötorven ATO 400 kiinnitys. (⇒ 7.5)
12.7 Terän kääntäminen
Onnettomuusvaara!
Käytä töiden aikana aina tiiviitä käsineitä.
Jos terät ovat tylsyneet, suosittelemme kääntämään kyseisen terälautasen kaikki terät. Kaikki terät käännetään samalla tavalla (terän muodosta riippumatta).
• Terälautasten irrotus. (⇒ 12.3)
Loukkaantumisvaara!
Loukkaantumisten estämiseksi kannattaa aina ennen asennusta tai irrotusta varmistaa, että terälautaset eivät ole jännittyneitä.
Pehmeän materiaalin terälautasen neljän terän kääntö (kuva A):
1. Irrotus:
- Avaa ruuvit (1) ja irrota ne muttereiden (2) kanssa.
- Ota terä (3) yläkautta pois.
2. Asennus:
• Puhdista terälautanen.
- Käännä terä (3) ja aseta terävä särmä vapaana terälautaselle. Laita reiät kohdakkain.
- Työnnä ruuvit (1) reikien läpi ja kierrä mutterit (2) kiinni. Kiristä mutterit (2) tiukkuudella 8 - 10 Nm.
Kovan materiaalin terälautasen kolmen terän kääntö (kuva B):
1. Irrotus:
- Avaa ruuvit (4) ja ruuvit M8 (5) ja poista ne muttereiden (6) ja muttereiden M8 (7) kanssa.
- Ota terä (8) ja terä (9) yläkautta pois.
2. Asennus:
Kahden terän (8) väliin ei saa jäädä asennuksen yhteydessä mitään rakoa. Laite vetää materiaalia sisään huonommin, jos terien väliin jää rako.
• Puhdista terälautanen.
- Käännä terä (8) ja aseta terävä särmä vapaana terälautaselle. Laita reiät kohdakkain.
- Työnnä ruuvit (4) reikien läpi ja kierrä mutterit (6) kiinni. Älä kiristä.
- Purista molempia teriä (8) (katso pieni kuva) yhteen. Terien (8) väliin ei saa jäädä mitään rakoa.
- Kiristä mutterit (6) tiukkuudella 8 - 10 Nm.
- Käännä terä (9) ja aseta terävä särmä vapaana terälautaselle.
- Työnnä ruuvit M8 (5) reikien läpi ja kiristä mutterit M8 (7) 16 - 20 Nm tiukkuuteen.
12.8 Terien teroitus
Kaikki terät kannattaa teroituttaa vain ammattiliikkeessä, sillä väärin teroitetut terät (väärä teroituskulma, virheellisesti teroitettujen terien epätasapaino jne.) voivat heikentää puutarhasilppurin toimintaa (silputtavan materiaalin sisäänveto, terien kestävyys jne.).
Teroituksen yhteydessä täytyy käyttää aina suojalaseja. Huolehdi siitä, ettei vaarallisella alueella oleskele sivullisia.
• Terälautasten irrotus. (⇒ 12.3)
• Terän irrotus. (⇒ 12.7)
Teroituskulma:
Kaikkien terien teroituskulma on 30°.
Terien teroitusohjeet:
Terät tulee teroittaa seuraavia ohjeita noudattaen:
- Jäähdytä terää teroituksen aikana, esim. vedellä. Terä ei saa sinistyä, koska muutoin sen leikkuukestävyys vähenee.
- Teroita terä tasaisesti epätasapainon aiheuttaman tärinän välttämiseksi.
- Tarkasta terät ennen asennusta vaurioiden varalta: Terät täytyy vaihtaa uusiin, jos niissä näkyy lovia tai halkeamia, tai niiden kulumisrajat on saavutettu.
- Teroita leikkuusärmät ohjeenmukaisella kulmalla.
• Teroita terät särmää vasten. - Poista teroituksessa syntynyt jäyste teräsärmästä tarvittaessa hienohiekkapaperilla.
12.9 Terien kulumisrajat
Kulloisetkin terät pitää kääntää tai vaihtaa ennen ilmoitettujen kulumisrajojen (A, B, C, D) saavuttamista. STIHL suosittelee STIHL-ammattiliikettä.
Ilmoitettujen arvojen mittaus täytyy suorittaa kaikissa terissä useammasta kohdasta leikkuusärmää (suositus 2 – 3 mittauskohtaa).
Terän pienintä arvoa tulee käyttää määräävänä.
Suosittelemme kääntämään tai vaihtamaan aina kaikki terät!
1Terätyypit
2 siipiterää(1)
6 ter ä ä (2)
1 ter ä ä (3)
1 vastaterä (4)
Pehmeän materiaalin terälautanen:
Pehmeän materiaalin terälautasessa on neljä terää.
Kovan materiaalin terälautanen:
Kovan materiaalin terälautasessa on kaksi terää ja yksi höyläterä.
• Terälautasten irrotus. (⇒ 12.3)
2 Siipiterien kulumisraja (1):
Mittausmenetelmä ja ilmoitettu arvo pätevät molemmille siipiterille.
Leikkuusärmien epätasainen kuormitus voi johtaa siipiterien epäsymmetriseen kulumiseen.
Kummankin siipiterän (1) pienin sallittu teräleveys (A):
A = 39 mm
3Terän kulumisrajat (2):
Terät (2) ovat kääntöteriä. Ilmoitetun kulumisrajan (B)
saavuttamisen jälkeen terä voidaan kääntää. Terää voidaan käyttää ja teroittaa, kunnes molempien puolien kulumisraja on saavutettu. Sitten se täytyy korvata uudella.
- Mittaa kuvassa näytetty väli (B) reiän ulkoreunasta leikkuusärmään (X).
- Toista toimenpide terän toisen reiän kohdalla.
Vähimmäisväli (B) terissä (2):
B = 6 mm
Jos jompikumpi mitatuista väleistä alittaa vähimmäisvälin (B),
kyseinen terä (2) täytyy kääntää tai vaihtaa.
4 Terän kulumisrajat (3):
Terä (3) on kääntöterä. Ilmoitetun kulumisrajan (C) saavuttamisen jälkeen terä (3) voidaan kääntää.
Terää voidaan käyttää ja teroittaa, kunnes molempien puolien kulumisraja on saavutettu. Sitten se täytyy korvata uudella.
- Mittaa väli (C) suorassa kulmassa teräsärmään nähden.
Vähimmäisväli (C) terässä (3):
C = 7 mm
Jos mitattu väli alittaa vähimmäisvälin (C), terä (3) täytyy kääntää tai vaihtaa.
5 Vastaterän kulumisraja (4):
Leikkuusärmän epätasainen kuormitus voi johtaa vastaterän (4) epäsymmetriseen kulumiseen.
- Vastaterä (4) tulee vaihtaa ennen kuin reuna (D) terän kärjessä (5) on kulunut pois ja ei enää näkyvissä.
12.10 Polttomoottorin huoltoväli
Huoltoväli:
Aina ennen käyttöä:
Tarkasta öljymäärä (⇒ katso polttomoottorin käyttöohjeet). Noudata polttomoottorin käyttöohjeissa olevia käyttö- ja huolto-ohjeita.
12.11 Huoltovälit
Ammattiliikkeen suorittama huolto
Suosittelemme huollattamaan puutarhasilppurin ammattiliikkeessä. STIHL suosittelee STIHL-ammattiliikettä.
Ammattilaiskäyttö (puutarhasilppuri ammattikäytössä):
puolen vuoden välein
Yksityiskäyttö:
vuosittain
Leikkuuyksikön huoltoväli:
Ennen jokaista käyttökertaa: Tarkasta leikkuukoneiston (joka sisältää terälautasen, terät, lukkolevyn, kiristysrenkaan ja ruuvin) kuluneisuus, pitävä kiinnitys, murtumat tai muut vauriot.
Tarkasta terien kulumisrajat. (⇒ 12.9)
12.12 Pyörät
Pyörien liukulaakerit eivät vaadi huoltoa.
Ilmanpaine:
1,8 - 2,0 bar
Huoltoväli:
Pyörien rengaspaineet tulisi tarkastaa aina ennen puutarhasilppurin käyttöä ja pitemmän varastoinnin jälkeen, ja tarvittaessa säätää.
Rengaspaineiden säätö:
- Kierrä venttiilin (1) suojus (2) irti ja säädä rengaspaineet ohjeenmukaisiksi sopivalla painemittarilla.
- Kierrä suojus (1) kiinni venttiiliin (2).
Rengaspaineen tarkastus ilman painemittaria:
Jos käytettävissä ei ole painemittaria ilmanpainen säätämiseen, rengaspaine voidaan tarkastaa tarkistusmitan (Y) avulla (akselista maahan).
Vähimmäisetäisyys Y = 110 m m
12.13 Varastointi ja talvisäilytys
Säilytä puutarhasilppuria kuivassa, suljetussa ja pölyttömässä tilassa. Varmista, että lapset eivät pääse laitteeseen käsiksi.
Säilytä puutarhasilppuria vain käyttövarmassa tilassa ja oksien syöttötorvi ATO 400 tai teräsuojus sisäänkäännettynä.
Kaikkien muttereiden, pulttien ja ruuvien pitää olla kiristettyinä, vaihda epäselvät varoitustarrat laitteeseen, tarkasta koko laite kuluneisuuden tai vaurioiden varalta. Vaihda kuluneet tai vialliset osat.
Laitteen mahdolliset toimintahäiriöt tulee korjata aina ennen varastointia.
Huolehdi seuraavista kohteista ennen puutarhasilppurin pitempää varastointia (talvisäilytys):
- Puhdista huolellisesti kaikki laitteen ulkopuoliset osat.
- Öljyä tai rasvaa hyvin kaikki liikkuvat osat.
- Tyhjennä polttoainesäiliö ja kaasutin (esimerkiksi polttomoottoria käyttämällä).
- Ruuvaa sytytystulppa irti ja täytä noin 3 cm³ moottoriöljyä sytytystulpan aukon kautta polttomoottoriin. Pyöräytä polttomoottoria muutamia kertoja ilman sytytystulppaa.
Palovaara!
Pidä sytytystulpan pistoke syttymisvaaran takia etäällä sytytystulpan reiästä.
- Kierrä sytytystulppa jälleen kiinni.
- Vaihda öljyt (⇒i polttomoottorin käyttöohjeet).
- Peitä polttomoottori hyvin ja jätä laite kuivaan, pölyttömään säilytystilaan pystyasentoon.
13. Kuljetus
Loukkaantumisvaara!
Lue luku "Turvallisuutesi vuoksi" ja huomioi etenkin luvussa "Kuljetus" olevat ohjeet. (⇔ 4.4)
Kuljeta puutarhasilppuria vain syöttötorvi ATO 400 paikallaan ja oksien syöttötorvi sisäänpäin käännettynä.
Jos puutarhasilppuria kuljetaan ilman syöttötorvea ATO 400, tällöin täytyy asentaa turvallisuussyistä (esillä olevien terien takia) teräsuojus.(a (⇒ 7.4)
Kanna puutarhasilppuria kahden henkilön kanssa eikä koskaan ilman sopivaa suojavaatetusta (turvajalkineet, käsineet).
Huomioi luvussa "Tekniset tiedot" ilmoitettu paino ennen laitteen nostamista tai kallistamista. (⇒ 18.)
Puutarhasilppurin vetäminen tai työntäminen (kuva A):
- Pidä puutarhasilppurin kuljetuskahvasta (1) kiinni ja kallista taaksepäin, kunnes laite on pyörien varassa.
- Puutarhasilppuria voidaan vetää tai työntää hitaasti (kävelyvauhtia).
Loukkaantumisvaara portaissa, kynnyksissä ja vinoissa rampeissa!
Suuren painon takia ole erityisen varovainen portaiden, reunakivetysten, kynnyksien, muiden korokkeiden ja vinojen ramppien kohdalla.
Kuljeta laite työntämällä, älä vetämällä, porrasaskelmia, kynnyksiä, muita korokkeita ja vinoja ramppeja alaspäin. Käyttäjän pitää aina olla laitetta ylempänä, jotta se ei hallinnan menettämisen seurauksena vieri hänen päälleen.
Laitteen saa työntää enintään 2–3 porrasaskelman yli! Kun porrasaskelmia on enemmän, laite on kannettava niistä apurin avulla.
Raskas laite aiheuttaa loukkaantumisvaaran!
Puutarhasilppurin nostaminen tai kantaminen (kuva B):
Suuren painon vuoksi (> 50 kg) suositellaan, ettei laitetta kanneta, vaan siirretään aina pyörien varassa työntämällä.
Nostolaitteen tulee olla tarkoitukseen sopiva.
Manuaaliseen nostamiseen tarvitaan aina 3 henkilöä, jotka tarttuvat pyöräjalustaan tai syöttötorveen. Käytä sopivia suojavaatteita, jotka peittävät käsivarsien alaosat ja ylävartalon kokonaan.
- Nosta tai kanna puutarhasilppuria pitämällä kiinni kuljetuskahvasta (1) ja molemmista mustista tukijaloista (2).
Puutarhasilppurin kuljettaminen kuljetuslavalla (kuva C):
Loukkaantumisvaara!
Kiinnitä puutarhasilppuri aina paikalleen, kun kuljetat sitä. Älä missään tapauksessa kuljeta sitä kiinnittämättä!
Varmista sopivilla kiinnitysvälineillä, että silppuri ei pääse luistamaan kun sitä kuljetetaan kuljetusalustalla. Kiinnitä vaijerit tai hihnat seuraaviin kohtiin laitetta:
– Akseli (pyöräjalustan sisäsivu)
– Vasen pyöräjalusta
– Oikea pyöräjalusta
- Syöttötorvi ATO 400
Tärkeitä huolto- ja hoito-ohjeita
Bensiinikäyttöinen puutarhasilppuri (STIHL GH)
STIHL ei vastaa sellaisista esine- ja henkilövahingoista, jotka ovat aiheutuneet käyttöohjekirjassa annettujen ohjeiden (erityisesti turvallisuutta, käyttöä ja huoltoa koskevat ohjeet) laiminlyönnistä tai hyväksymättömien lisä- tai vaihto-osien käytöstä.
Noudata ehdottomasti seuraavia ohjeita STIHL-laitteen vaurioiden ja liiallisen kulumisen välttämiseksi:
1. Kulutusosat
STIHL-laitteen jotkut osat altistuvat luonnolliselle kulumiselle myös ohjeenmukaisessa käytössä, ja ne on vaihdettava ajoissa käyttötavan ja -ajan mukaan.
Näitä osia ovat mm.
- t e r ä
- terälautanen
- kiilahihna
2. Tämän käyttöoppaan noudattaminen
STIHL-laitetta tulee käyttää, huoltaa ja säilyttää tarkoin tätä käyttöopasta noudattaen. Käyttäjä on itse vastuussa kaikista vaurioista, jotka aiheutuvat turvallisuus-, käyttö- ja huolto-ohjeiden laiminlyönnistä.
Tämä koskee erityisesti seuraavia kohtia:
– tuotteen määräystenvastainen käyttö
- aineiden käyttö, joita STIHL ei ole hyväksynyt (voiteluaine, bensiini ja moottoriöljy, katso polttomoottorin valmistajan käyttöohjeet)
– tuotteeseen ilman STIHLin hyväksyntää tehdyt muutokset
– lisäosien, oheislaitteiden tai
leikkuuterien käyttö, joita STIHL ei ole
hyväksynyt
– tuotteen käyttö urheilutilaisuuksissa tai kilpailuissa
– tuotteen viallisten rakenneosien jatketun käytön aiheuttamat seurausvauriot.
3. Huoltotyöt
Kaikki luvussa "Huolto" selostetut työt tulee suorittaa säännöllisesti.
Huoltotyöt, joita käyttäjä ei voi itse suorittaa, tulee jättää ammattiliikkeen tehtäväksi.
STIHL suosittelee teettämään huoltotyöt ja korjaukset vain STIHL-ammattiliikkeessä.
STIHL-ammattiliikkeissä saat aina ammattitaitoisen ja asiantuntevan palvelun.
Näiden töiden laiminlyönti voi aiheuttaa vaurioita, joista käyttäjä on itse vastuussa.
Näitä ovat esimerkiksi
– epäasianmukaisesta säilytyksestä johtuvat korroosio- tai muut seurannaisvauriot
– muiden kuin alkuperäisten STIHLin varaosien käytöstä aiheutuneet viat ja seurannaisvauriot
- muiden kuin valtuutettujen huoltoliikkeiden suorittamista huolto- ja korjaustöistä aiheutuneet vauriot.
15. Varaosat
Pehmeän materiaalin terälautanen täydellinen:
6012 700 5110
Kovan materiaalin terälautanen täydellinen:
6012 700 5100
Siipiterä pitkä:
6012 702 0310
Siipiterä lyhyt:
6012 702 0300
Terä (6x):
6008 702 0121
Terä (1x):
6012 702 0100
Vastaterä:
6012 702 0500
16. Ympäristönsuojelu
Silppu ei kuulu jätteiden joukkoon, vaan se tulee kompostoida.
Pakkaukset, laite ja
lisävarusteet on valmistettu
kierrätettävistä materiaaleista ja ne tulee hävittää vastaavasti.
Materiaalijätteiden lajittelu säästää ympäristöä ja edistää kierrätettävien aineiden uudelleenkäyttöä. Tästä syystä loppuun käytetty laite tulee toimittaa kierrätyskeskukseen.
16.1 Hävittäminen
Tee polttomoottori toimintakelvottomaksi ennen laitteen hävittämistä.
Poista tätä varten sytytyskaapeli, tyhjennä polttoainesäiliö ja poista moottoriöljy.
Terät voivat aiheuttaa vammoja!
Älä koskaan jätä loppuun palvelluttakaan puutarhasilppuria lojumaan. Varmista, että laite ja terät säilytetään poissa lasten ulottuvilta.
17. EU- vaatimustenmukaisuusvaku utus
17.1 Puutarhasilppuri STIHL GH 460.0, GH 460.0 C
STIHL Tirol GmbH
vakuuttaa yksinomaisena vastuullisena, että kone
– Rakenne: Puutarhasilppurit
– Tuotemerkki: STIHL
– Tyyppi: GH 460.0, GH 460.0 C
– Sarjatunnus: 6012
täyttää direktiivien 2000/14/EC, 2006/42/EC, 2014/30/EU ja 2011/65/EU asianmukaiset säännökset, ja se on kehitetty ja valmistettu seuraavien valmistuspäivänä voimassa olevien normiversioiden mukaan: EN 13683 ja EN 14982 (soveltuvin osin).
Ilmoitetun laitoksen nimi ja osoite: TÜV Rheinland LGA Products GmbH Tillystraße 2
D-90431 Nürnberg
Mitatun ja taatun äänentehotason mittaamisessa on noudatettu direktiivin 2000/14/EC liitettä V.
GH 460.0
– Mitattu äänentehotaso: 101,4 dB(A)
– Taattu äänentehotaso: 104 dB(A)
GH 460.0 C
– Mitattu äänentehotaso: 103,4 dB(A)
– Taattu äänentehotaso: 108 dB(A)
Teknisiä asiakirjoja säilytetään STIHL Tirol GmbH:n tuotehyväksynnän kanssa.
Valmistusvuosi ja sarjanumero on merkitty puutarhasilppurin tyyppikilpeen.
Langkampfen, 02.01.2021
STIHL Tirol GmbH
psta
Matthias Fleischer, tutkimus- ja tuotekehitysjohtaja
psta
Sven Zimmermann, laatujohtaja
18. Tekniset tiedot
Käynnistyslaite narukäynnistys
Leikkuuyksikkö MultiCut 450
Leikkuuyksikön
käyttö jatkuva
Pyörän ∅ 260 mm
GH 460.0:
Polttomoottorin
rakenne
4-tahtinen
poltomoottori
B&S Series 850
Tyyppi
Nimellisteho
nimelliskierrosluvulla
EXi OHV
3,4 - 3000
kW - 1/min
GH 460.0:
| Iskutilavuus 190 ccm | ||
| Polttoainesäiliö 1,0 l | ||
| Oksien | ||
| enimmäishalkaisija 60 mm | ||
| Polttomoottorinnimelliskierrosluku | 3000 | 1/min |
| Direktiivin | ||
| 2000/14/EC mukaan: | ||
| Taattu äänenteho-taso L_WAd | 104 | |
| Direktiivin mukaan: | ||
| 2006/42/EC: | ||
| Äänenpainetaso työ-pisteessä L_pA | 96 dB(A) | |
| Epävarmuus K_pA | 3 dB(A) | |
| P/L/K | 108/85/137 cm | |
| Paino | 59 kg | |
GH 460.0 C:
| Polttomoottorin | 4-tahtinen |
| rakenne | polttomoottori |
| Tyyppi | B&S Power built OHV (Series 3115) |
| Nimellisteho | 5,8 - 2800 |
| nimelliskierrosluvulla | kW - 1/min |
| Iskutilavuus 344 ccm | |
| Polttoainesäiliö 2,3 l | |
| Oksien | |
| enimmäishalkaisija 75 mm | |
| Polttomoottorin | |
| nimelliskierrosluku | 2800 1/min |
| Direktiivin | |
| 2000/14/EC mukaan: | |
| Taattu äänenteho-taso L_WAd | 108 dB(A) |
| Direktiivin mukaan: | |
| 2006/42/EC: | |
| Äänenpainetaso työ-pisteessä L_pA | 97 dB |
GH 460.0 C:
| Epävarmuus K_pA | 3 dB(A) |
| P/L/K | 108/89/137 cm |
| Paino | 75 kg |
18.1 REACH
REACH on EY-asetus kemikaalien rekisteröinnistä, arvioinnista ja hyväksynnästä. dB(A) Tietoja REACH-asetuksen (EY) nro 1907/2006 vaatimusten täyttämisestä on osoitteessa www.stihl.com/reach
19. Vianetsintä
Katso polttomoottorin käyttöohjeet.
Käänny tarvittaessa ammattiliikkeen puoleen. STIHL suosittelee STIHL-liikettä.
Häiriö:
Polttomoottori ei käynnisty
Mahdollinen syy:
– Käyttökatkaisinta ei ole painettu
– Syöttötorvi ei ole kiinni
ohjeenmukaisesti – turvakatkaisin
toiminnassa (turvalukitus)
- Terälautanen jumiutunut
– Ei polttoainetta säiliössä; polttoaineputki tukossa
– GH 460 C: Säiliön ilmausruuvi kiinni
– Huonolaatuista, likaista tai vanhaa
polttoainetta säiliössä
– Sytytystulpan pistoke vedetty irti sytytystulpasta; sytytysjohdin huonosti kiinni pistokkeessa
– Ilmansuodatin on likainen
– Sytytystulppa nokeentunut tai vaurioitunut; virheellinen tulpan kärkiväli
– Paina käyttökatkaisinta (⇔ 8.1)
– Kiinnitä ja ruuvaa syöttötorvi
ohjeenmukaisesti paikalleen (kierrä käyttökatkaisin pitävästi kiinni) (⇔ 7.5)
– Poista silputun materiaalin jäämät kotelosta (HUOMIO: Vedä sytytystulpan pistoke irti)
– Tankkaa polttoainetta; puhdista
polttoaineputket (⇔ 7.8)
– Käynnistä laite ohjeiden mukaisesti
(GH 460 C: Avaa säiliön ilmausruuvi)
(⇒ 11.1)
– Käytä aina uutta lyijytöntä
matalaoktaanista bensiiniä, puhdista
kaasutin (⇒ 7.8)
– Kiinnitä sytytystulpan pistoke; tarkasta sytytysjohtimen ja pistokkeen välinen liitos [1] ✗
– Puhdista ilmansuodatin 📄 ✗
– Puhdista tai vaihda sytytystulppa; säädä tulpan kärkiväli 📄 ✕
Korjaus:
Häiriö:
Polttomoottori kuumenee huomattavasti
Mahdollinen syy:
– Jäähdytysrivat ovat likaiset
– Polttomoottorissa on liian vähän öljyä
– Silputtava materiaali peittää polttomoottorin pinnan
Korjaus:
– Puhdista jäähdytysrivat (⇔ 12.1)
– Täytä moottoriöljyä (⇒ 7.8)
- Poista silputtava materiaali polttomoottorista
Häiriö:
Voimakas tärinä käytön aikana
Mahdollinen syy:
– Terälautanen tai terät vialliset
– Moottorin kiinnitys löystynyt
Korjaus:
– Tarkasta leikkuuyksikön terälautaset, terät, teräakseli, ruuvit, mutterit, aluslevyt, ja laakerit, korjaa tarvittaessa ✝
– Kiristä moottorin kiinnitysruuvit ✝
Häiriö:
Käynnistys vaikeaa tai moottorin teho heikkenee
Mahdollinen syy:
– Silputtavaa materiaalia kotelossa
– Vettä polttoainesäiliössä ja kaasuttimessa; kaasutin tukossa
– GH 460 C: Säiliön ilmausruuvi ei ole auki tai kokonaan auki.
– Polttoainesäiliö on likainen
– Ilmansuodatin on likainen
– Sytytystulppa on nokeentunut
Korjaus:
– Poista silppujäämät kotelosta (vedä sytytystulpan pistoke irti!) (⇒ 12.1)
– Tyhjennä polttoainesäiliö, ✕ puhdista polttoaineputki ja kaasutin
– GH 460 C: Käynnistä laite ohjeiden mukaan (avaa säiliön ilmausruuvi) (⇒ 11.1)
– Puhdista polttoainesäiliö 📄 ✕
– Puhdista ilmansuodatin 📄 ✿
– Puhdista sytytystulppa 📄 ✕
Häiriö:
Silppuamisteho laskenut
Mahdollinen syy:
- T y l s ä t t e r ä t
– Väärin hiotut terät
– Vääntynyt terälautanen
Korjaus:
- Teroita tai vaihda terät uusiin (⇒ 12.8)
- Teroita terät oikein (⇒ 12.8) ✕
– Tarkasta terälautanen silmämääräisesti ja vaihda tarvittaessa (⇒ 12.3)
Häiriö:
Laite ei vedä silputtavaa materiaalia sisään
Mahdollinen syy:
– Tylsät tai väärin teroitetut terät
– Terien välissä on rako (kovan materiaalin terälautanen)
– Teräsuojusta ei ole poistettu
Korjaus:
– Teroita terät ja kiinnitä huomiota oikeaan teroituskulmaan ✗ (→ 12.8)
- Asenna terät raotta kovan materiaalin terälautaselle (⇒ 12.7)
– Teräsuojuksen irrotus (⇒ 7.3)
20. Huolto-ohjelma
20.1 Luovutustodistus
Malli:
Sarjanumero:
Päiväys: ____ ____ ____ ____ ____
Seuraava huolto
Päiväys: ____ ____ ____ ____ ____
20.2 Huoltotodistus
Anna nämä käyttöohjeet huoltotöiden yhteydessä STIHL-ammattiliikkeelle.
Ammattiliikkeessä huoltotöiden suorittaminen merkitään kenttiin.
Huolto suoritettu
Seuraavan huollon päivämäärä
