BRUKSANVISNING GH 460 C STIHL

3. Monter innsatsen (bilde A):

5. Fest knivskiven (bilde B):

Snu fire kniver på knivskiven for mykt materiale (bilde A):

DEENFRNLITESPTNOFIDAPLSK SV 0478 216 9906 B - SV Hej! Tack för att du valt en produkt från STIHL Vi utvecklar och tillverkar produkter av mycket hög kvalitet som uppfyller våra kunders behov. Därför är våra produkter mycket säkra även när de belastas mycket. STIHL ger även en förstklassig service. Hos våra återförsäljare får du kompetent rådgivning och instruktioner samt tekniska råd. Vi uppskattar ditt förtroende för oss och önskar dig lycka till med din STIHL produkt. Dr Nikolas Stihl

OCH SPARA DEN. Tryckt på klorfritt blekt papper. Papper kan återvinnas. Skyddsomslaget är halogenfritt.

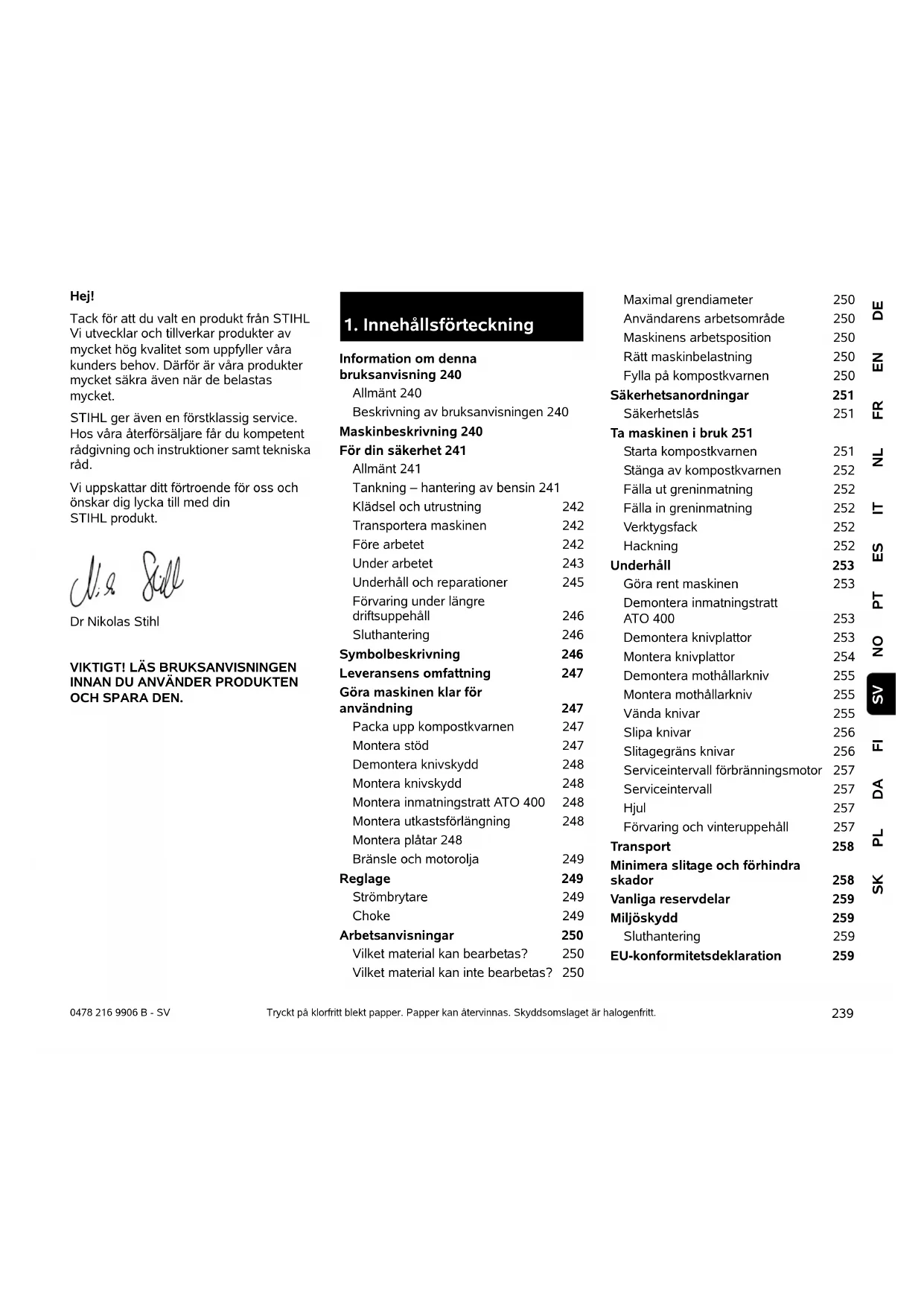

1. Innehållsförteckning

Information om denna bruksanvisning 240 Allmänt 240 Beskrivning av bruksanvisningen 240 Maskinbeskrivning 240 För din säkerhet 241 Allmänt 241 Tankning – hantering av bensin 241 Klädsel och utrustning 242 Transportera maskinen 242 Före arbetet 242 Under arbetet 243 Underhåll och reparationer 245 Förvaring under längre driftsuppehåll 246 Sluthantering 246 Symbolbeskrivning 246 Leveransens omfattning 247 Göra maskinen klar för användning 247 Packa upp kompostkvarnen 247 Montera stöd 247 Demontera knivskydd 248 Montera knivskydd 248 Montera inmatningstratt ATO 400 248 Montera utkastsförlängning 248 Montera plåtar 248 Bränsle och motorolja 249 Reglage 249 Strömbrytare 249 Choke 249 Arbetsanvisningar 250 Vilket material kan bearbetas? 250 Vilket material kan inte bearbetas? 250 Maximal grendiameter 250 Användarens arbetsområde 250 Maskinens arbetsposition 250 Rätt maskinbelastning 250 Fylla på kompostkvarnen 250 Säkerhetsanordningar 251 Säkerhetslås 251 Ta maskinen i bruk 251 Starta kompostkvarnen 251 Stänga av kompostkvarnen 252 Fälla ut greninmatning 252 Fälla in greninmatning 252 Verktygsfack 252 Hackning 252 Underhåll 253 Göra rent maskinen 253 Demontera inmatningstratt ATO 400 253 Demontera knivplattor 253 Montera knivplattor 254 Demontera mothållarkniv 255 Montera mothållarkniv 255 Vända knivar 255 Slipa knivar 256 Slitagegräns knivar 256 Serviceintervall förbränningsmotor 257 Serviceintervall 257 Hjul 257 Förvaring och vinteruppehåll 257 Transport 258 Minimera slitage och förhindra skador 258 Vanliga reservdelar 259 Miljöskydd 259 Sluthantering 259 EU-konformitetsdeklaration 2590478 216 9906 B - SV

Denna bruksanvisning är en original bruksanvisning från tillverkaren enligt EG-riktlinjen 2006/42/EC. STIHL arbetar ständigt med vidareutveckling av sitt produktutbud. Vi förbehåller oss därför rätten till ändringar av design, teknik och utrustning. Inga anspråk grundade på uppgifter och bilder i denna bruksanvisning kan därför ställas. I denna bruksanvisning beskrivs ev. modeller som inte finns tillgängliga i alla länder. Denna bruksanvisning är upphovsrättsskyddad. Alla rättigheter förbehållna, särskilt då rätten till kopiering, översättning och bearbetning med elektroniska system.

2.2 Beskrivning av bruksanvisningen

Bilder och text beskriver vissa arbetsmoment. Samtliga bildsymboler, som finns på maskinen, förklaras i denna bruksanvisning. Blickriktning: Blickriktning vid användning vänster och höger i bruksanvisningen: Användaren står bakom maskinen (arbetsposition). Kapitelhänvisning: En pil hänvisar till motsvarande kapitel och underkapitel med ytterligare förklaringar. Följande exempel visar en hänvisning till ett kapitel: (Ö 3.) Märkning av textavsnitt: De beskrivna anvisningarna kan vara markerade som i följande exempel. Arbetsmoment som kräver att användaren ingriper: ● Lossa skruven (1) med en skruvmejsel, aktivera spaken (2) ... Allmänna uppräkningar: – Användning av produkten för sport- eller tävlingsändamål Text med extra betydelse: Textavsnitt med extra betydelse markeras med en av följande symboler, för att ytterligare framhäva dem i bruksanvisningen. Text med bildreferens: Bilder som förklarar hur maskinen används finns alldeles i början av bruksanvisningen. Kamerasymbolen kopplar samman bilderna på bildsidorna med motsvarande textavsnitt i bruksanvisningen. Kompostkvarn STIHL GH 460.0, GH 460.0 C 259 Tekniska data 260 REACH 261 Felsökning 261 Serviceschema 262 Överlämningsbekräftelse 262 Servicebekräftelse 262

2. Information om denna

bruksanvisning Fara! Risk för olycksfall och allvarliga personskador. Ett visst förhållningssätt krävs eller bör undvikas. Varning! Risk för personskador. Ett visst förhållningssätt förhindrar möjliga eller sannolika personskador. Var försiktig! Lätta personskador resp. sakskador kan förhindras med ett visst förhållningssätt. Anvisning Information om hur du bättre använder maskinen och undviker möjlig felhantering.

Föreskrifterna för undvikande av olycksfall måste ovillkorligen följas under arbetet med maskinen. Hela bruksanvisningen måste läsas noggrant före den första idrifttagningen. Förvara bruksanvisningen på ett säkert ställe för senare referens. Beakta skötsel- och underhållsanvisningarna i den separata bruksanvisningen för förbränningsmotorn. Dessa säkerhetsåtgärder är viktiga för din säkerhet. Anvisningarna kan dock inte täcka alla situationer. Använd maskinen med sunt förnuft och ansvarsfullt. Tänk på att användaren är ansvarig för skador som drabbar andra personer och deras egendom. Bekanta dig med reglagen och hur maskinen används. Maskinen får endast användas av personer som har läst bruksanvisningen och som känner till hur maskinen ska hanteras. Användaren måste själv se till att få praktiska instruktioner av en fackkunnig person före den första idrifttagningen. Användaren måste av försäljaren eller en annan fackkunnig person få instruktioner om hur maskinen används på ett säkert sätt. Instruktionerna som användaren får bör innehålla information om att man måste vara ytterst försiktig och koncentrerad när man använder maskinen. Det finns alltid kvar en restrisk även om du hanterar maskinen enligt föreskrift. Se till att användaren inte har nedsatt fysisk, sensorisk eller mental förmåga att använda maskinen. Om användaren har nedsatt fysisk, sensorisk eller mental förmåga får användaren endast använda den under uppsikt eller efter instruktioner av en ansvarig person. Se till att användaren är myndig eller utbildas i ett yrke under uppsikt enligt nationella regler. Lämna resp. låna endast ut maskinen inklusive alla tillsatsredskap till personer som redan känner till denna modell och hur den ska hanteras. Bruksanvisningen är en del av maskinen och måste alltid skickas med. Använd endast maskinen om du är utvilad och i god fysisk och psykisk kondition. Om du har problem med hälsan bör du fråga din läkare om du får använda maskinen. Använd inte maskinen om du har druckit alkohol, tagit droger eller medicin som påverkar reaktionsförmågan. Varning – risk för olycksfall! STIHL kompostkvarnar är lämpliga för att finfördela grenmaterial och växtrester. Annan användning är inte tillåten och kan vara farlig eller orsaka skador på maskinen. Kompostkvarnen får inte användas (ofullständig uppräkning): – för annat material (t.ex. glas, metall) – för arbeten som inte beskrivs i denna bruksanvisning – för tillverkning av livsmedel (t.ex. iskross, mäsk). Av säkerhetsskäl är varje förändring på maskinen, utom montering av tillbehör som har godkänts av STIHL, otillåten och medför att garantianspråket går förlorat. Information om godkänt tillbehör får du hos din STIHL servande fackhandel. Manipulering av maskinen, som förändrar effekten eller varvtalet på förbränningsmotorn resp. elmotorn, är absolut förbjuden. Föremål, djur eller personer, särskilt barn, får inte transporteras med maskinen. Var extra försiktig vid användning i offentliga anläggningar, parker, idrottsanläggningar, längs vägar och inom jord- och skogsbruk.

4.2 Tankning – hantering av bensin

Förvara bensinen endast i därför avsedda och testade behållare (dunkar). Skruva alltid fast och dra åt bränsledunkens lock ordentligt. Defekta lock måste bytas ut av säkerhetsskäl. Använd aldrig dricksflaskor eller liknande för att sluthantera eller förvara drivmedel, t.ex. bränsle. Någon, särskilt barn, kan lockas att dricka av innehållet. Håll bensinen borta från gnistor, öppen eld, tändlågor, värmekällor och andra antändningskällor. Rökning förbjuden!

Risk för kvävning! Risk för kvävning om barn leker med förpackningsmaterialet. Håll förpackningsmaterialet borta från barn. Livsfara! Bensinen är giftig och mycket eldfarlig.0478 216 9906 B - SV

Tanka endast utomhus och rök inte vid tankning. Stäng av förbränningsmotorn och låt den svalna före tankning. GH 460 C: Öppna tankventilationsskruven innan tanklocket tas bort. Bensin ska fyllas på innan förbränningsmotorn startas. När förbränningsmotorn går eller när maskinen är varm får tanklocket inte öppnas och ingen bensin fyllas på. Fyll inte på för mycket i bränsletanken! Fyll inte på bränsletanken över underkanten på påfyllningsröret, så att bränslet har plats för utvidgning. Beakta dessutom uppgifterna i förbränningsmotorns bruksanvisning. Om bensin har flödat över får förbränningsmotorn inte startas innan det bensindränkta området rengjorts. Försök inte starta motorn innan bensinångorna har dunstat bort (torka bort). Torka alltid upp utspillt bränsle omedelbart. Om bensin har hamnat på kläderna måste de bytas. GH 460 C: Tankventilationsskruven får endast stängas vid transport. Förvara aldrig maskinen inomhus med bensin i tanken. Bensinångorna kan komma i kontakt med öppen eld eller gnistor och antändas. Om tanken ska tömmas bör detta ske utomhus.

4.3 Klädsel och utrustning

Använd alltid stadiga skor med räfflad sula under arbetet. Arbeta aldrig barfota eller t.ex. med sandaler. Använd alltid kraftiga skyddshandskar under arbetet och även vid underhåll och transport av maskinen. Använd alltid skyddsglasögon och hörselskydd under arbetet. Använd dem under hela driftstiden. Använd lämplig och åtsittande klädsel under arbetet med maskinen, dvs. overall men inte arbetsrock. Bär inte halsduk, slips, smycken, band eller andra löst hängande accessoarer under arbetet med maskinen. Under hela driftstiden och vid allt arbete på maskinen måste långt hår sättas upp eller skyddas (schalett, mössa osv.).

4.4 Transportera maskinen

Använd alltid skyddshandskar, för att förhindra personskador pga skarpa kanter eller mycket varma maskindelar. Transportera inte maskinen med förbränningsmotorn igång. Stäng av förbränningsmotorn, vänta tills knivarna har stannat, stäng tankventilationsskruven (GH 460 C) samt dra bort tändstiftskontakten före transport. Transportera maskinen endast när förbränningsmotorn är kall och utan bränsle. Transportera maskinen endast enligt föreskrift med monterad inmatningstratt och infälld greninmatning. Om transporten inte kan genomföras med monterad tratt måste knivskyddet sättas in. Risk för personskador pga friliggande knivar! (Ö 7.4) Beakta maskinens vikt, särskilt när den tippas. Använd lämpliga lasthjälpmedel (lastramper, lyftanordningar). Av säkerhetsskäl får följande lutningsvinklar inte överskridas vid transport och lastning: – 10° (17,6%) sidolutning. – 10° (17,6%) lutningsvinkel i längdriktning. Säkra maskinen och medtransporterade maskindelar (t.ex. demonterad tratt) på lastytan med lämpliga fästanordningar av rätt dimension (band, rep osv.) på de i bruksanvisningen beskrivna fästpunkterna. (Ö 13.) Dra eller skjut maskinen endast med gånghastighet. Bogsera inte! Beakta regionala lagliga föreskrifter vid transport av maskinen, särskilt när det gäller lastens säkerhet och transport av föremål på lastflak.

Se till att endast personer som känner till bruksanvisningen använder maskinen. Beakta kommunala föreskrifter för driftstider för trädgårdsredskap med förbränningsmotor resp. elmotor.243 DEENFRNLITESPTNOFIDAPLSK SV 0478 216 9906 B - SV Innan maskinen tas i drift ska bränslesystemets täthet kontrolleras, i synnerhet de synliga delarna, exempelvis tanken, tanklocket och slanganslutningarna. Vid otäthet eller skador får förbränningsmotorn inte startas – brandrisk! Låt servande fackhandel reparera maskinen innan den tas i drift igen. Alla defekta samt utslitna och skadade delar ska bytas innan maskinen används. Riskhänvisningar och varningsanvisningar på maskinen som blivit oläsliga eller skadade måste bytas ut. Din STIHL servande fackhandel har nya etiketter och alla nödvändiga reservdelar i lager. Kontrollera före idrifttagning: – Att skydd och skyddsanordningar är på plats och i felfritt skick. – Att alla bränsleledande delar finns på förbränningsmotorn och är okay (täta). – Att tanken är okay (tät). – Att kåpan och knivenheten (knivar, knivaxel, knivplattor osv.) inte är utslitna eller skadade. – Att det inte finns något hackmaterial i maskinen och att inmatningstratten är tom. – Att alla skruvar, muttrar och andra fästen finns resp. är åtdragna. Dra åt lösa skruvar och muttrar före idrifttagningen (beakta åtdragningsmomenten). Använd maskinen endast utomhus och inte i närheten av en vägg eller ett annat fast föremål, för att minska risken för personskador och sakskador (användaren kan inte hoppa undan, risk för skador på fönster, bilar osv.). Maskinen måste stå stabilt på jämn och fast mark. Använd inte maskinen på ytor med stenbeläggning eller grus, eftersom utkastat eller uppvirvlande material kan orsaka personskador. Kontrollera att maskinen är stängd enligt föreskrift, före varje idrifttagning. (Ö 7.5) Bekanta dig med strömbrytaren, så att du handlar snabbt och rätt i en nödsituation. När kompostkvarnen befinner sig i arbetsposition måste stänkskyddet täcka hela inmatningsöppningen. Om så inte är fallet måste stänkskyddet bytas ut. Risk för personskador! Maskinen får endast tas i bruk om den har monterats enligt föreskrift. Om det saknas delar på maskinen (t.ex. hjul, stödben osv.) stämmer inte längre de föreskrivna säkerhetsavstånden. Dessutom kan maskinens stabilitet försämras. Kontrollera med en avsyning att maskinen är i felfritt tillstånd före idrifttagningen! Felfritt tillstånd betyder att maskinen är komplett monterad och dessutom att – trattöverdelen är monterad på trattunderdelen – greninmatningen är monterad – inmatningstratten är monterad på grundmaskinen – hjulstativet är komplett monterat – båda hjul är monterade och att lufttrycket motsvarar uppgifterna i denna bruksanvisning (Ö 12.12) – alla skyddsanordningar (utkastschakt, stänkskydd osv.) måste finnas och vara okay – båda knivenheterna (knivplattorna) är monterade – alla knivar är monterade enligt föreskrift. De inkopplings- och säkerhetsanordningar som installerats på maskinen får inte tas bort eller kringgås. Avsyna båda knivplattorna beträffande skador och deformation, och byt vid behov.

Arbeta aldrig när det finns djur eller personer, särskilt barn, i det farliga området. Använd inte maskinen vid regn, åskväder och absolut inte vid risk för blixtnedslag. På våt mark ökar risken för olycksfall (användaren halkar lättare). Var särskilt försiktig pga halkrisken. Undvik om möjligt att använda maskinen på våt mark. Arbeta endast i dagsljus eller bra artificiell belysning. Arbetsområdet måste hållas rent och i ordning under hela driftstiden. Åtgärda hinder som utgör en snubbelrisk, t.ex. stenar, grenar, kablar. Användarens position får inte vara högre än maskinens position.0478 216 9906 B - SV

Avgaser: Maskinen alstrar giftiga gaser, så snart förbränningsmotorn går. Dessa gaser innehåller giftig kolmonoxid, en färg- och luktlös gas, samt andra skadliga ämnen. Förbränningsmotorn får aldrig tas i bruk i slutna eller dåligt ventilerade utrymmen. Placera maskinen så att du inte måste arbeta mot avgasernas riktning. Starta: Ställ maskinen stabilt och upprätt innan start. Den får absolut inte tas i bruk liggande. Starta maskinen försiktigt – följ anvisningarna i kapitlet ”Ta maskinen i bruk” (Ö 11.). En startning enligt dessa anvisningar minskar risken för personskador. Risk för personskador! Om startlinan hoppar tillbaka snabbt dras handen och armen mot förbränningsmotorn snabbare än man kan släppa startlinan. Denna kickback kan orsaka benbrott, klämskador och stukningar. Stå inte framför utkastöppningen när förbränningsmotorn resp. elmotorn startas. Det får inte finnas något hackmaterial i kompostkvarnen när den startas. Hackmaterial kan slungas ut och orsaka personskador. Maskinen får inte tippas när den startas. Dra inte i startlinan om maskinen inte är stängd enligt föreskrift och knivarna ligger fria. Risk för personskador pga roterande knivar! Arbetet: Håll undan ansiktet och andra kroppsdelar från inmatningstratten och utkastöppningen under drift. Håll alltid undan huvudet och kroppen från inmatningsöppningen. Håll händer, övriga kroppsdelar och klädsel borta från inmatningstratten och utkastschaktet. Det finns risk för allvarliga skador på ögon, ansikte, fingrar, händer osv. Se alltid till att du håller balansen och står stadigt. Luta dig inte framåt. Stänkskyddet får inte manipuleras under drift (t.ex. tas bort, fällas upp, klämmas fast, skadas). Användaren måste stå i ett visst arbetsområde vid påfyllningen. Uppehåll dig alltid i arbetsområdet under hela driftstiden och absolut inte i utkastzonen. (Ö 9.4) Risk för personskador! Under användningen kan hackmaterial slungas ut uppåt. Använd därför skyddsglasögon och håll undan ansiktet från inmatningsöppningarna. Tippa inte maskinen när förbränningsmotorn resp. elmotorn går. Stäng av förbränningsmotorn och dra bort tändstiftskontakten omedelbart om maskinen tippar när den är i bruk. Se till att inte för mycket hackmaterial samlas i utkastschaktet, eftersom detta kan leda till ett försämrat hackresultat eller tillbakaslag. Vid påfyllning av kompostkvarnen är det särskilt viktigt att se till att inga främmande föremål som metalldelar, stenar, plast, glas osv. kommer in i skärkammaren, eftersom detta kan medföra skador och tillbakaslag ut genom inmatningstratten. Åtgärda igentäppningar av samma anledning. Vid påfyllning av grenmaterial i kompostkvarnen kan det uppstå tillbakaslag. Använd skyddshandskar! Tänk på att klippverktyget fortsätter att gå i några sekunder tills det stannar. Stäng av förbränningsmotorn, dra bort tändstiftskontakten och låt alla roterande verktyg stanna – innan du lämnar maskinen – innan du lyfter och bär maskinen – innan du transporterar maskinen – innan blockeringar eller igentäppningar vid knivenheten, i inmatningstratten, greninmatningen eller utkastkanalen åtgärdas – innan arbeten genomförs på knivplattorna – innan maskinen kontrolleras eller rengörs, eller andra arbeten genomförs på den. Stäng av förbränningsmotorn: – Innan du tippar, skjuter eller drar maskinen. Livsfara pga förgiftning! Sluta arbeta omedelbart vid illamående, huvudvärk, synstörningar (t.ex. mindre synfält), hörselfel, svindel och koncentrationssvårigheter. Dessa symtom kan bl.a. orsakas av för hög avgaskoncentration. Risk för personskador! Håll händer och fötter borta från roterande delar.245 DEENFRNLITESPTNOFIDAPLSK SV 0478 216 9906 B - SV – Innan du lossar låsskruven och öppnar maskinen. – Innan du fyller på bränsle. Tanka endast när förbränningsmotorn är kall. Brandrisk! Stäng av förbränningsmotorn omedelbart och låt maskinen stanna om det kommer in främmande föremål i klippverktyget, vid ovanliga ljud från maskinen eller om den börjar vibrera kraftigt. Dra bort tändstiftskontakten, ta bort inmatningstratten och genomför följande steg: – Kontrollera maskinen, särskilt knivenheten (knivar, knivplattor, knivaxel, knivskruv, spännring), beträffande skador och låt en fackman genomföra nödvändiga reparationer, innan du startar och arbetar med maskinen på nytt. – Kontrollera att alla delar på knivenheten sitter fast ordentligt och dra åt skruvarna vid behov (beakta åtdragningsmomenten). – Låt en fackman byta ut eller reparera skadade delar. Delarna måste vara kvalitativt likvärdiga.

4.7 Underhåll och reparationer

Inför rengörings, inställnings, reparations och underhållsarbeten: ● Ställ maskinen på fast och jämn mark. ● Stäng av förbränningsmotorn och låt den svalna. ● Dra bort tändstiftskontakten. Varning – risk för personskador! Håll bort tändstiftskontakten från tändstiftet. En oavsiktlig tändgnista kan leda till brand eller elektriska stötar. En oavsiktlig kontakt mellan tändstiftet och tändstiftskontakten kan leda till att förbränningsmotorn startar av misstag. Låt alltid maskinen svalna före arbeten vid förbränningsmotorn, avgasgrenröret och ljuddämparen. Temperaturen kan bli 80 °C eller högre. Risk för brännskador! Det kan vara farligt att komma i kontakt med motorolja, dessutom får motorolja inte spillas ut. STIHL rekommenderar att en STIHL servande fackhandel fyller på resp. byter motorolja. Rengöring: Hela maskinen måste rengöras noggrant efter arbetet. (Ö 12.1) Använd inte högtryckstvätt och rengör inte maskinen under rinnande vatten (t.ex. med en trädgårdsslang). Använd inte aggressivt rengöringsmedel. De kan skada plast och metall, och kan påverka användningen av din STIHL maskin negativt. Håll området kring kylöppningarna, kylflänsarna och avgasröret fritt från t.ex. gräs, halm, mossa, löv eller fett, för att förhindra brandrisk. Underhåll: Genomför endast underhåll som beskrivs i denna bruksanvisning. Alla andra arbeten ska utföras av en servande fackhandel. Kontakta alltid en servande fackhandel om du saknar de rätta kunskaperna eller hjälpmedlen. STIHL rekommenderar att underhåll och reparationer endast utförs av en STIHL servande fackhandel. En STIHL servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information. Använd endast verktyg, tillbehör eller tillsatsredskap, som har godkänts av STIHL för denna maskin eller tekniskt likvärdiga delar. I annat fall föreligger risk för olyckor med personskador eller skador på maskinen som följd. Kontakta en servande fackhandel vid frågor. Egenskaperna på original STIHL verktyg, tillbehör och reservdelar är optimalt anpassade till maskinen och användarens behov. Original STIHL reservdelar identifieras på STIHL reservdelsnumret, texten STIHL och i vissa fall STIHL reservdelsmarkeringen. På små delar kan beteckningen även stå ensam. Av säkerhetsskäl ska bränsleledande komponenter (bränsleledning, bränslekran, bränsletank, tanklock, anslutningar osv.) regelbundet kontrolleras beträffande skador och läckage och bytas ut av en fackman vid behov (STIHL rekommenderar en STIHL servande fackhandel). Se till att varnings- och instruktionsetiketterna alltid är rena och läsbara. Skadade eller förlorade etiketter ska bytas mot nya originalskyltar från din STIHL servande fackhandel. Se till att den nya delen har samma etiketter när en komponent bytes ut mot en ny del. Arbeten på knivenheten får endast genomföras med tjocka arbetshandskar och kräver yttersta försiktighet. Kontrollera att alla muttrar, bultar och skruvar, särskilt knivenhetens alla skruvar, är hårt åtdragna så att maskinen är i säkert bruksskick.0478 216 9906 B - SV

Kontrollera hela maskinen regelbundet beträffande slitage och skador, särskilt innan förvaring av maskinen (t.ex. före ett vinteruppehåll). Utslitna eller skadade delar måste bytas ut omedelbart av säkerhetsskäl så att maskinen alltid är i säkert bruksskick. Ändra inte förbränningsmotorns grundinställning och övervarva den inte. Om komponenter eller skyddsanordningar har tagits bort för underhåll måste de sättas tillbaka så snart som möjligt och i enlighet med föreskrifterna.

4.8 Förvaring under längre

driftsuppehåll Låt förbränningsmotorn svalna innan maskinen ställs in i ett slutet utrymme. Förvara maskinen med tom tank och öppen tankventilationsskruv (GH 460 C) samt bränslet i ett låsbart och bra ventilerat utrymme. Se till att maskinen skyddas mot obehörig användning (t.ex. av barn). Förvara aldrig maskinen inomhus med bensin i tanken. Bensinångorna kan komma i kontakt med öppen eld eller gnistor och antändas. Om tanken ska tömmas (t.ex. uppställning före vinteruppehåll) bör bränsletanken endast tömmas utomhus (töm tanken utomhus t.ex. genom att låta förbränningsmotorn gå). Rengör maskinen noggrant innan förvaring (t.ex. vinteruppehåll). Förvara maskinen bara med bortdragen tändstiftskontakt. Förvara maskinen i säkert bruksskick. Förvara alltid kompostkvarnen med monterad inmatningstratt eller med monterat knivskydd. Risk för personskador pga friliggande knivar!

Avfall som gammal olja eller bränsle, använt smörjmedel, filter, batterier och liknande förslitningsdelar kan skada människor, djur och miljö och måste därför sluthanteras på ett fackmannamässigt sätt. Kontakta en återvinningsstation eller en servande fackhandel för mer information om hur avfallsprodukter ska sluthanteras på ett fackmannamässigt sätt. STIHL rekommenderar en STIHL servande fackhandel. Se till att den uttjänta maskinen sluthanteras på ett fackmannamässigt sätt. Gör maskinen obrukbar innan sluthanteringen. Ta bort tändkabeln, töm tanken och tappa av motoroljan, för att förebygga olyckor.

5. Symbolbeskrivning

Varning! Läs bruksanvisningen före idrifttagning. Risk för personskador! Håll tredje person borta från det farliga området. Risk för personskador! Risk för personskador pga roterande verktyg. Varning! Dra bort tändstiftskontakten före underhåll eller rengöring. Använd hörselskydd! Använd skyddsglasögon! Använd arbetshandskar! Risk för personskador! Håll händer, övriga kropps- delar och klädsel borta från inmatningstratten och utkastschaktet. Risk för personskador! Stå inte på maskinen.247 DEENFRNLITESPTNOFIDAPLSK SV 0478 216 9906 B - SV

7.1 Packa upp kompostkvarnen

● Öppna förpackningen. Monteringsläge: ● Ta ut grundmaskinen (A) ur förpackningen med hjälp av en andra person och placera den på marken. ● Ta bort kartonginsatsen (1) och placera den på marken. Ta bort hjulen (F) och hjulstativen (B, C). ● Placera kartonginsatsen (1) med den stängda sidan uppåt på marken. ● Lyft grundmaskinen (A) med hjälp av en andra person och placera den på kartonginsatsen (1) som bilden visar.

1 Montera höger hjulstativ och vänster hjulstativ: ● Placera grundmaskinen i monteringsläge. (Ö 7.1) Montera höger hjulstativ: ● Placera höger hjulstativ (B) på insidan av den vinklade hållarplattan (1). Samtidigt måste hålen på hjulstativet stämma överens med hålen på hållarplattan. ● Placera en mutter (J) på insidan. Sätt in skruven (I) genom hålen (2) i hållarplattan och i hjulstativet, och skruva fast i muttern (J), men dra inte åt den ännu. ● Upprepa momentet för det andra hålet på höger hjulstativ. Strömbrytaren finns på maskinens framsida. Vrid på strömbrytarens svarta vrid- knapp för att stänga av maskinen.

6. Leveransens omfattning

Pos. Beteckning Antal A Grundmaskin 1 B Höger hjulstativ 1 C Vänster hjulstativ 1 D Stödben 2 E Plugg 2 F Hjul 2 G Låsring 2 H Axel 1 I Torxskruv M8x40

J Mutter M8 2 K Inmatningstratt ATO 400 1 L Utkastsförlängning 1 M Styrplåt 1 N Utkastplåt 1 O Torxskruv P5x20

x Bruksanvisning 1 x Bruksanvisning förbränningsmotor

7. Göra maskinen klar för

användning Risk för personskador! Läs noggrant kapitlet ”För din säkerhet” (Ö 4.) och beakta alla säkerhetsanvisningar före montering av kompostkvarnen. Beakta alla åtdragningsmoment i kapitlet ”Göra maskinen klar för användning” (Ö 7.), för att undvika skador på maskinen. Använd skyddshandskar och undvik kontakt med knivarna. Undvik skador på maskinen! Maskinen bör skyddas med kartong mot repor innan den tippas. Risk för personskador! Lyft maskinen endast med hjälp av en andra person. Se till att kartonginsatsen (1) inte skadas. Pos. Beteckning Antal

Risk för personskador! Knivskyddet måste monteras, för att förhindra risken för personskador pga vassa knivar. (Ö 7.4) Båda hjulstativen måste monteras på grundmaskinen, så att hålen för axeln är på baksidan (på verktygsfackets sida). 40478 216 9906 B - SV

Montera vänster hjulstativ: ● Håll vänster hjulstativ (C) med hålet (1) mot det mittre hålet (2) på den vänstra sidan på grundmaskinen (A). ● Skruva fast skruven (I) med hjälp av monteringsverktyget (T), men dra inte åt den ännu. 2 Montera stödben och plugg: ● Skjut på stödbenet (D) till anslag på höger hjulstativ (1) som bilden visar. Stödbenet snäpper in i höger hjulstativ. ● Upprepa momentet för vänster hjulstativ. ● Driv in pluggen (E) försiktigt till anslag i höger hjulstativ (2). ● Upprepa momentet för vänster hjulstativ. 3 Montera hjul på axel: ● Skjut in låsringen (G) till anslag i skåran (1) i axeln (H). ● Skjut på hjulet (F) på axeln (H). 4 Montera axel och hjul: ● Skjut in axeln med förmonterat hjul (1) genom båda hålen (2) i hjulstativen. ● Skjut på hjulet (F) på vänster sida på axeln (1). ● Skjut in låsringen (G) till anslag i skåran i axeln (3). ● Ta bort grundmaskinen från kartonginsatsen. ● Placera grundmaskinen i arbetsposition.

7.3 Demontera knivskydd

● Ta i hålet på knivskyddet (1) och lyft bort det uppåt.

7.4 Montera knivskydd

● För in knivskyddet (1) under mothållarkniven (2). Tryck sedan ned knivskyddet (1). Vid felfri montering måste knivskyddet (1) ligga rätt på knivplattan.

7.5 Montera inmatningstratt

ATO 400 ● Demontera knivskyddet. (Ö 7.3) ● För in inmatningstratten ATO 400 (K) med båda fästhakarna (1) i de båda fästena på grundmaskinen (2). ● Tippa inmatningstratten ATO 400 (K) framåt till anslag. ● Skruva fast och dra åt strömbrytaren (3).

7.6 Montera utkastsförlängning

● Tippa maskinen försiktigt bakåt. Montera utkastsförlängning ● Fäst utkastsförlängningen (L) uppifrån med krokarna (1) i öppningarna på kåpan (2), sväng nedåt och tryck fast hållaren (3) på sidorna. ● Skruva fast skruvarna (O) och dra åt med 1 - 2Nm. ● Skruva loss skruven (4) på det vänstra hjulstativet ca 5 varv.

1 Montera styrplåt ● Sätt in styrplåten (N). Se då till att styrningarna på styrplåten (1) ligger exakt i styrningarna på utkastsförlängningen (2). ● Sätt in skruven (P) och dra åt den med muttern (R). ● Skruva fast skruvarna (O) och dra åt med 1 - 2Nm. 2 Montera utkastplåt ● Sätt in utkastplåten (M). ● Skruva fast skruvarna (O) och dra åt med 1 - 2Nm. ● Sätt in skruvarna (Q) och dra åt dem med muttrarna (R). Då kan ev. lätta spänningar på utkastschaktet jämnas ut genom att skruvarna justeras. Risk för personskador! Kontrollera att båda stödbenen sitter fast efter monteringen. Montera hjulen, så att motsvarande ventil sitter på utsidan. Se till att låsringen (G) snäpper in i skåran (1) i axeln (H), för att förhindra att hjulet lossnar av sig självt. Kontrollera att inmatningstratten ATO 400 sitter rätt i de båda fästena på grundmaskinen efter monteringen.

Lägg under en pappbit som skydd mot skador. Vi rekommenderar att det vänstra hjulstativet lossas lite för att underlätta monteringen av styrplåten.

DEENFRNLITESPTNOFIDAPLSK SV 0478 216 9906 B - SV Dra åt skruvar hjulstativfäste ● Ställ upp maskinen och kontrollera att alla monterade delar sitter rätt. ● Dra åt hjulstativfästets skruvar (1, 2) med 10 - 12Nm.

7.8 Bränsle och motorolja

Motorolja Typen av motorolja som ska användas och oljepåfyllningsmängden finns i förbränningsmotorns bruksanvisning. Kontrollera oljenivån regelbundet (Ö förbränningsmotorns bruksanvisning). Under- eller överskrid inte korrekt oljenivå. Bränsle Rekommendation: Färskt bränsle av känt märke, blyfri normalbensin (Ö förbränningsmotorns bruksanvisning)! Använd en tratt vid tankning (ingår inte i leveransen). Beakta varningsanvisningarna i kapitlet ”För din säkerhet”. (Ö 4.) Fylla på bränsle ● GH 460 C: Öppna tankventilationsskruven (1). ● Skruva loss tanklocket (2). ● Fyll på bränsle (använd en tratt). ● Skruva fast tanklocket (2) igen.

Vid strömbrytaren (1) handlar det om en flerfunktionsbrytare med följande funktioner: Säkerhetsbrytare: Strömbrytaren (1) används även som säkerhetsbrytare. (Ö 10.) Startgodkännande vid startning: Strömbrytaren (1) används även som huvudbrytare när förbränningsmotorn startas. Om strömbrytaren (1) inte är aktiverad kan förbränningsmotorn inte startas. (Ö 11.1) Stänga av: Om strömbrytaren (1) aktiveras med en vridning stängs förbränningsmotorn av och knivplattorna stannar efter några få sekunder (se Aktivera strömbrytare). (Ö 11.2) Fästskruv för inmatningstratt: När strömbrytaren (1) skruvas loss (moturs) lossas även inmatningstratten ATO 400. När strömbrytaren (1) skruvas in (medurs) fästes inmatningstratten ATO 400 på grundmaskinen. Trycka på strömbrytare: ● Tryck in den gröna tryckknappen (2) (symbol I) till anslag. Den gröna tryckknappen snäpper in och fastnar i tryckt läge. Kompostkvarnen kan startas. (Ö 11.1) Aktivera strömbrytare: ● Vrid på den svarta vridknappen (3) (röd symbol O) på strömbrytaren (1) (möjligt i båda riktningarna). Den gröna tryckknappen (2) spärras upp och förbränningsmotorn stängs av. Knivplattorna stannar efter några få sekunder.

GH 460: Modellen GH 460 har en Auto- Choke som inte måste aktiveras manuellt. GH 460 C: Vid aktiverad Choke-knapp (1) förändras luft-bränsleblandningen, så att en kall förbränningsmotor lättare kan startas. Aktivera Choke: ● Dra ut Choke-knappen (1). Choken är aktiverad och förbränningsmotorn kan startas. Kontrollera att båda hjulstativen sitter fast ordentligt efter åtdragning av skruvarna. Fyll på motorolja före första start (Ö förbränningsmotorns bruksanvisning)!

GH 460 C: Öppna tankventilationsskruven (1) före idrifttagning av förbränningsmotorn

Observera att förbränningsmotorn kan svalna snabbt vid mycket låg temperatur. Om Choken inte deaktiveras efter startningen uppstår en kraftig rökutveckling pga den förändrade luft-bränsleblandningen. Förbränningsmotorn dör som följd därav (förbränningsmotorn blir sur). 130478 216 9906 B - SV

Deaktivera choke: ● När förbränningsmotorn går efter starten måste Choke-knappen (1) deaktiveras omedelbart genom att tryckas in helt.

9.1 Vilket material kan bearbetas?

Med kompostkvarnen kan mjukt material och även hårt material bearbetas. Mjukt material: Organiska växtrester som t.ex. frukt- och grönsaksavfall, blommaterial, löv osv. – Hacka mjukt material. (Ö 11.6) Hårt material: Gren- och häckmaterial samt kraftigt och yvigt grenmaterial. – Hacka hårt material. (Ö 11.6)

9.2 Vilket material kan inte bearbetas?

Stenar, glas, metalldelar (ståltråd, spik ...) eller plast får inte komma in i kompostkvarnen. Grundregel: Material som inte hör hemma på komposten ska inte heller bearbetas med kompostkvarnen.

9.3 Maximal grendiameter

Uppgifterna gäller för färskt grenmaterial: Maximal grendiameter: GH 460: 60 mm; GH 460 C: 75 mm

9.4 Användarens arbetsområde

● Av säkerhetsskäl måste användaren uppehålla sig inom arbetsområdet (grå yta X) under hela driftstiden.

9.5 Maskinens arbetsposition

Kompostkvarnen får endast tas i bruk stående. Kompostkvarnen måste stå på båda hjulen och på båda hjulstativen som bilden visar under hela driftstiden.

9.6 Rätt maskinbelastning

Kompostkvarnens elmotor resp. förbränningsmotor får inte belastas så att varvtalet sjunker väsentligt. Fyll alltid på kontinuerligt och jämnt i kompostkvarnen. Upphör med påfyllningen, för att avlasta elmotorn resp. förbränningsmotorn, om varvtalet sjunker under arbetet med kompostkvarnen.

9.7 Fylla på kompostkvarnen

Mjukt material: ● Beakta arbetsområdet vid påfyllning av kompostkvarnen. (Ö 9.4) ● Starta kompostkvarnen. (Ö 11.1) ● Kasta organiska växtrester som t.ex. frukt- och grönsaksavfall, blommaterial, löv, tunna grenar osv. i inmatningsöppningen (1) för mjukt material.

9. Arbetsanvisningar

Gren- och häckmaterial bör bearbetas i färskt tillstånd, eftersom hackningseffekten är bättre vid färskt material än vid uttorkat eller vått material. Storleken på greninmatningens inmatningsöppning är endast avsedd för upptagningen av yvigt grenmaterial och ger ingen upplysning om hackmaterialets maximalt tillåtna diameter. Risk för personskador! För att du inte ska träffas av hackmaterial som slungas ut uppåt vid bearbetningen av hårt material (greninmatningen (1) är utfälld) ska du inte stå direkt bakom kompostkvarnen, utan på sidan om (se grå yta X).

Risk för personskador! Läs noggrant kapitlet "För din säkerhet" (Ö 4.), särskilt underkapitlet "Under arbetet" (Ö 4.6), och beakta alla säkerhetsanvisningar före påfyllning av kompostkvarnen. Påfyllning av kompostkvarnen får endast genomföras av en person. Risk för personskador! Ta aldrig med handen i en inmatningsöppning! Beakta förbränningsmotorns belastning. (Ö 9.6) Båda inmatningsöppningarna (1, 2) på kompostkvarnen bör inte fyllas samtidigt. Tilltäppningsrisk!

DEENFRNLITESPTNOFIDAPLSK SV 0478 216 9906 B - SV Hårt material: ● Beakta arbetsområdet före påfyllning av kompostkvarnen. (Ö 9.4) ● Fäll ut greninmatningen (3). (Ö 11.3) ● Beakta den maximala grendiametern. (Ö 9.3) ● Starta kompostkvarnen. (Ö 11.1) ● För in gren- och häckmaterial samt grenmaterial långsamt i inmatningsöppningen (2) på den utfällda greninmatningen (3). Det hårda materialet dras då in automatiskt av maskinen. Långa grenar bör stöttas och styras med handen vid hackningen.

Kompostkvarnen får endast tas i bruk vid korrekt stängd inmatningstratt ATO 400. När strömbrytaren aktiveras under drift stängs elmotorn resp. förbränningsmotorn av automatiskt och hackverktyget stannar efter några få sekunder. Om inmatningstratten ATO 400 tas bort spärras båda knivplattorna dessutom automatiskt mekaniskt.

11.1 Starta kompostkvarnen

● Tryck på strömbrytaren (1). (Ö 8.1) GH 460 C: ● Öppna tankventilationsskruven (2). ● Aktivera Choken vid kall förbränningsmotor. (Ö 8.2) Fyll inmatningsöppningen (1) endast med mjukt material eller med tunna (upp till ca 10 mm diameter) och mycket yviga grenar. Greninmatningen (3) bör vara infälld vid påfyllning av mjukt material. (Ö 11.4) Fuktigt eller vått mjukt material medför snabbare igentäppningar i maskinen. Fyll då på kompostkvarnen långsammare och beakta dessutom förbränningsmotorns varvtal. Se till att förbränningsmotorns kåpa inte täcks av hackmaterial vid påfyllning av mjukt material i maskinen. Risk för överhettning av förbränningsmotorn pga övertäckta kylkanaler! Håll alltid rent förbränningsmotorn! Risk för personskador! För att förhindra personskador pga tillbakaslag måste kompostkvarnen fyllas på rätt med hårt material. Om kompostkvarnen fylls på bakifrån (dvs. användaren står i arbetsområdet (Ö 9.4)) bör grenmaterialet placeras lite snett och styras längs den vänstra trattväggen till knivverket motsvarande symbolen (4). Beakta den maximala grendiametern vid påfyllningen. (Ö 9.3) Den stora inmatningsöppningen (2) är endast avsedd för upptagningen av yvigt grenmaterial. Skär först mycket yviga grenar (beakta maximal grengrovlek) i mindre bitar med en trädgårdssax. Kasta tunt grenklipp (upp till ca 10 mm diameter) i inmatningsöppningen (1) för mjukt material.

10. Säkerhetsanordningar

11. Ta maskinen i bruk

Risk för personskador! Läs noggrant kapitlet ”För din säkerhet” (Ö 4.) och beakta alla säkerhetsanvisningar före idrifttagning av kompostkvarnen. Kontrollera att inmatningstratten ATO 400 är stängd enligt föreskrift och att strömbrytaren (1) är åtdragen för hand före idrifttagningen. Risk för personskador pga backslag i förbränningsmotorn! På modell GH 460 C: ta tag i greppet (3) på startlinan (4) med en hand och håll fast. Dra snabbt i startlinan (4) i ett svep. Kontrollera ringtrycket före varje idrifttagning. (Ö 12.12) Strömbrytaren (1) måste aktiveras innan förbränningsmotorn startas. Om strömbrytaren inte är aktiverad kan förbränningsmotorn inte startas (säkerhetsanordning). (Ö 8.1) 170478 216 9906 B - SV

● Stå vid sidan av maskinen (beakta arbetsområdet (Ö 9.4)). GH 460: ● Stå bakom maskinen (beakta arbetsområdet (Ö 9.4)) och ställ en fot på axeln för att hålla emot. GH 460, GH 460 C ● Ta tag i greppet (3) på startlinan (4) med en hand och håll fast. ● Dra ut startlinan (4) långsamt till dragpunkten. Dra sedan kraftigt och snabbt ut den en armlängd. För tillbaka startlinan (4) långsamt, så att den kan rullas upp igen. Upprepa tills förbränningsmotorn går igång. GH 460 C ● Deaktivera Choken igen omedelbart när förbränningsmotorn går. (Ö 8.2)

11.2 Stänga av kompostkvarnen

– Beakta den på bilden visade sträckan och det markerade stället vid avstängningen. ● Kompostkvarnen stängs av med en vridning (möjligt i båda riktningarna) på den svarta vridknappen (1) (symbol O) på strömbrytaren (2). Kompostkvarnens förbränningsmotor stängs av. Förbränningsmotorn och knivplattorna stannar efter några få sekunder.

11.3 Fälla ut greninmatning

● Tryck greninmatningens låsning (1) uppåt och håll den så. ● För greninmatningen (2) långsamt bakåt (bort från maskinen) med den andra handen. ● Släpp greninmatningens låsning (1) igen och fäll ut greninmatningen (2) till anslag.

11.4 Fälla in greninmatning

● Fäll in greninmatningen (1) långsamt till anslag (tryck mot maskinen), tills den snäpper in i greninmatningens låsning (2).

Öppna verktygsfack: ● Tryck klacken (1) nedåt och håll den så. ● Fäll ned verktygsfackets lock (2). Stänga verktygsfack: ● Tryck upp verktygsfackets lock (2), tills klacken snäpper in.

● Ställ kompostkvarnen på jämn och fast mark. ● Ta på kraftiga skyddshandskar, skyddsglasögon och hörselskydd. ● Kontrollera oljenivån, bränslet och lufttrycket. (Ö 7.8), (Ö 12.12) ● Fäll ut greninmatningen vid hårt material (t.ex. gren- och häckmaterial). (Ö 11.3) Risk för personskador! Stå inte i utkastområdet vid avstängning! Stå inte vid sidan av förbränningsmotorn och häng inte över maskinen vid avstängning av kompostkvarnen – risk för brännskador pga förbränningsmotorns varma delar! Tänk på att arbetsverktygen fortsätter att gå i några sekunder tills de stannar efter att förbränningsmotorn har stängts av.

Beakta piktogrammet på framsidan av trattöverdelen. Stäng först av förbränningsmotorn när det inte längre finns något hackmaterial i maskinen, annars kan en av de båda knivplattorna blockeras vid omstart. Risk för personskador! När greninmatningen (2) fälls ut och in igen bör maskinen vara avstängd av säkerhetsskäl.

Risk för personskador! När greninmatningen (1) fälls ut och in igen bör maskinen vara avstängd av säkerhetsskäl. Risk för klämskador! Se till att fingrarna inte kläms fast mellan greninmatningen och inmatningstratten när greninmatningen stängs.

DEENFRNLITESPTNOFIDAPLSK SV 0478 216 9906 B - SV ● Starta kompostkvarnen. (Ö 11.1) ● Vänta tills kompostkvarnen har uppnått maximalt varvtal (tomgångsvarvtal). ● Fyll på kompostkvarnen rätt med hackmaterial. (Ö 9.7) ● Stäng av kompostkvarnen. (Ö 11.2)

12.1 Göra rent maskinen

Rengöringsposition kompostkvarn: Maskinen får endast rengöras i den visade positionen. ● Demontera inmatningstratten. (Ö 12.2) Om kompostkvarnen inte placeras enligt beskrivningen kan maskinen (förbränningsmotorn) skadas. Underhållsintervall: Efter varje användning Rengör maskinen noggrant efter varje användning. Bra skötsel skyddar maskinen mot skador och förlänger livslängden. Rikta aldrig en vattenstråle mot elmotorns resp. förbränningsmotorns delar, tätningar, lagerställen och elektriska komponenter som strömbrytare. Detta skulle leda till dyra reparationer. Om föroreningar och hård smuts inte går bort med en borste, fuktig trasa eller träpinne rekommenderar STIHL att ett specialrengöringsmedel (t.ex. STIHL specialrengöring) används. Använd inte aggressivt rengöringsmedel. Rengör knivplattorna regelbundet. Ta bort föroreningar på kylflänsarna, fläkthjulet, området runt luftfiltret, avgasröret osv., för att garantera en tillräcklig kylning av motorn.

Risk för personskador! Läs noggrant kapitlet ”För din säkerhet” (Ö 4.), särskilt underkapitlet ”Underhåll och reparation” (Ö 4.7), och beakta alla säkerhetsanvisningar före underhåll eller rengöring av maskinen. Dra bort tändstiftskontakten före underhåll och rengöring! Använd en borste eller liknande för att ta bort hackmaterialet om knivplattorna täcks av hackmaterial. Stryk inte med handen över kåpan. Risk för personskador pga knivarna!

Risk för personskador! Stäng av maskinen. Dra bort tändstiftskontakten innan strömbrytaren (1) skruvas loss. Använd alltid kraftiga skyddshandskar. Om inga arbeten genomförs på knivplattorna efter borttagningen av inmatningstratten måste knivskyddet monteras av säkerhetsskäl. (Ö 7.4) Knivplattornas låsanordning aktiveras automatiskt, efter att tratten har demonterats. I låst tillstånd kan knivplattan ändå vridas ca 360°, tills anslaget nås. Risk för personskador! Använd alltid skyddshandskar! Ta inte på knivarna förrän de står stilla. Dra bort tändstiftskontakten!

1 Lossa knivskruv: ● Placera monteringsverktyget (1) på knivskruven (2), och vrid långsamt och försiktigt moturs, tills knivplattorna stoppas av anslaget. Dra loss monteringsverktyget (1). ● Montera knivskyddet. (Ö 7.4) ● Sätt in monteringsverktyget (1) genom hålet i knivskyddet (3) och placera det på knivskruven (2). ● Lossa knivskruven (2) med monteringsverktyget (1) och skruva loss den helt. ● Demontera knivskyddet. (Ö 7.3) ● Ta bort knivskruven (2), låsbrickan (4) och spännringen (5). 2 Ta bort fläktkniv och knivplatta mjukt material: ● Ta bort den korta fläktkniven (6) och den långa fläktkniven (7). ● Lyft bort knivplattan för mjukt material (8). 3 Demontera insats: ● Lossa och ta bort skruvarna (9). Ta bort insatsen (10) uppåt. 4 Demontera knivfäste och knivplatta hårt material: ● Skruva fast skruven (11) med hjälp av monteringsverktyget (1) och dra samtidigt loss knivfästet (12). ● Skruva loss och ta bort skruven (11). ● Ta bort knivfästet (12) med spännringen (13). ● Lyft bort knivplattan för hårt material (14).

12.4 Montera knivplattor

1. Sätta in knivplatta hårt material

(bild A): ● Sätt in knivplattan för hårt material (1) med de tre monterade knivarna uppåt. Låt knivplattans fyrkantiga knivurtag (2) snäppa in i det fyrkantiga fästet på lagerringen (3).

2. Montera knivfäste med spännring

(bild A): ● Placera spännringen (4) på knivplattan (spännringens urtag måste hålla kniven). ● Skjut på knivfästet (5) på drivaxeln (6). Se till att knivfästet snäpper in i knivplattan (1) och sjunker ned till anslag i spännringen (4).

3. Montera insats (bild A):

● Sätt in insatsen (7) som bilden visar. ● Skruva fast skruvarna (8) och dra åt med 33 - 37 Nm.

4. Sätta in knivplatta mjukt material och

fläktkniv (bild B): ● Sätt in knivplattan för mjukt material (9) med de fyra monterade knivarna uppåt. ● Sätt in den långa fläktkniven (10). Sätt in den korta fläktkniven (11) med 90° förskjutning.

5. Fästa knivplattor (bild B):

● Fäst spännringen (12) och dra åt den tillsammans med låsbrickan (13) och knivskruven (14). För att undvika personskador måste knivskyddet alltid vara monterat när knivskruven lossas (se bild Z). Risk för personskador! Använd alltid skyddshandskar! Det föreskrivna åtdragningsmomentet för knivskruven på 36 - 44 Nm måste följas exakt, eftersom båda knivplattornas säkra fastsättning är beroende av detta. Kontrollera med en avsyning att knivplattorna är okay och inte är böjda, och att knivarna inte har några hack, sprickor eller avbrutna ställen innan båda knivplattorna fästes. Beakta knivarnas slitagegräns. (Ö 12.9) Båda knivplattorna måste alltid monteras. Genomför alla monteringssteg 1till5. Rengör båda knivplattorna och knivfästet på maskinen före monteringen. Se dessutom till att krysskilen är monterad på knivaxeln.

Placera urtaget på spännringen på knivens hörn, så att spännringen ligger plant på knivplattan. Insatsen kan endast monteras som bilden visar. I ett annat läge kan insatsen inte skjutas in. Först måste den längre av de båda fläktknivarna sättas in. Sätt sedan in den andra fläktkniven med 90° förskjutning mot den första fläktkniven.255 DEENFRNLITESPTNOFIDAPLSK SV 0478 216 9906 B - SV ● Placera monteringsverktyget (15) på knivskruven (14), och vrid långsamt och försiktigt medurs, tills knivplattorna stoppas av anslaget. Dra loss monteringsverktyget (15). ● Montera knivskyddet. (Ö 7.4) ● Sätt in monteringsverktyget (15) genom hålet i knivskyddet (16) och placera det på knivskruven (14). ● Dra åt knivskruven (14) med

12.5 Demontera mothållarkniv

● Demontera inmatningstratten ATO 400 resp. knivskyddet. (Ö 12.2), (Ö 7.3) ● Lossa och ta bort skruven (1). ● Ta bort mothållarkniven (2) uppåt.

12.6 Montera mothållarkniv

● Demontera inmatningstratten ATO 400 resp. knivskyddet. (Ö 12.2), (Ö 7.3) ● Sätt in mothållarkniven (1) i kåpans fäste (2). ● Skruva fast skruven (3) och dra åt med

● Demontera knivplattorna. (Ö 12.3) Vända fyra knivar knivplatta mjukt material (bild A):

● Lossa skruvarna (1) och ta bort dem tillsammans med muttrarna (2). ● Ta bort knivarna (3) uppåt.

● Rengör knivplattan. ● Vänd knivarna (3) och placera dem med den vassa kanten fritt på knivplattan, och se till att hålen stämmer överens. ● Sätt in skruvarna (1) genom hålen och skruva fast muttrarna (2). Dra åt muttrarna (2) med 8 - 10Nm. Vända tre knivar knivplatta hårt material (bild B):

● Lossa skruvarna (4) och skruvarna M8 (5), och ta bort dem tillsammans med muttrarna (6) och muttrarna M8 (7). ● Ta bort knivarna (8) och kniven (9) uppåt.

● Rengör knivplattan. ● Vänd knivarna (8) och placera dem med den vassa kanten fritt på knivplattan, och se till att hålen stämmer överens. ● Sätt in skruvarna (4) genom hålen och skruva fast muttrarna (6). Dra inte åt helt! ● Tryck ihop båda knivarna (8) (se liten bild) och håll dem så. Det får inte finnas någon springa mellan de båda knivarna (8). ● Dra åt muttrarna (6) med 8 - 10Nm. ● Vänd kniven (9) och placera den med den vassa kanten fritt på knivplattan. ● Sätt in skruvarna M8 (5) genom hålen och skruva fast muttrarna M8 (7), och dra åt med 16 - 20 Nm. Risk för personskador! Knivskyddet måste alltid vara monterat när knivskruven dras åt (se bild Z). Risk för personskador! Använd alltid kraftiga skyddshandskar! Risk för personskador! Använd alltid kraftiga skyddshandskar!

Risk för personskador! Använd alltid kraftiga skyddshandskar! Vi rekommenderar att alla knivar för motsvarande knivplatta vänds om knivarna är slöa. Alla knivar (oberoende av knivgeometri) vänds på samma sätt. Risk för personskador! Knivplattorna bör alltid spännas ned före montering resp. demontering av knivarna, för att förhindra risken för personskador.

Det får inte finnas någon springa mellan de båda knivarna (8) efter monteringen. En springa mellan de båda knivarna förhindrar insugning.0478 216 9906 B - SV

● Demontera knivplattorna. (Ö 12.3) ● Demontera knivarna. (Ö 12.7) Slipvinkel: Slipvinkeln för alla knivar är 30°. Anvisningar för slipning av knivar: Knivarna måste slipas i enlighet med följande punkter: ● Kyl knivarna under slipningen, t.ex. med vatten. Blåfärgning får inte uppstå, eftersom detta försämrar knivarnas hållfasthet. ● Slipa knivarna jämnt, för att förhindra vibration pga obalans. ● Kontrollera knivarna beträffande skador före monteringen: Knivarna måste bytas ut om hack och sprickor är synliga eller när slitagegränsen har uppnåtts. ● Beakta uppgifterna om slipvinkel när knivarna slipas. ● Slipa knivarna mot eggen. ● Ta bort graden på eggen efter slipningen med ett fint slippapper vid behov.

12.9 Slitagegräns knivar

1 Knivöversikt 2 st. fläktknivar (1) 6 st. knivar (2) 1 st. kniv (3) 1 st. mothållarkniv (4) Knivplatta mjukt material: Knivplattan för mjukt material är utrustad med fyra knivar. Knivplatta hårt material: Knivplattan för hårt material är utrustad med två knivar och en fliskniv. ● Demontera knivplattorna. (Ö 12.3) 2 Slitagegräns fläktknivar (1): Minimal knivbredd (A) på båda fläktknivarna (1): A = 39 mm 3 Slitagegräns knivar (2): ● Mät det på bilden visade avståndet (B) mellan hålets stora diameter och eggen (X). ● Upprepa momentet för det andra hålet på kniven. Minsta avstånd (B) på knivarna (2): B = 6 mm 4 Slitagegräns kniv (3): ● Mät avståndet (C) i rät vinkel mot eggen. Minsta avstånd (C) på kniven (3): C = 7 mm Vi rekommenderar att alla knivar slipas av en servande fackhandel, eftersom felaktigt slipade knivar (fel slipvinkel, obalans pga ojämnt slipade knivar osv.) kan försämra kompostkvarnens funktion (inmatning av hackmaterial, eggarnas stabilitet osv.). Använd alltid skyddsglasögon när knivarna slipas. Se till att inga personer uppehåller sig i det farliga området. Knivarna ska vändas resp. bytas ut innan den angivna slitagegränsen (A, B, C, D) uppnås. STIHL rekommenderar en STIHL servande fackhandel. De angivna värdena måste kontrolleras på flera mätpunkter längs eggen (vi rekommenderar två till tre) på alla knivarna. Det minsta värdet på en kniv gäller. Vi rekommenderar att alltid alla knivarna vänds resp. bytes ut samtidigt! Mätmetoden och det angivna värdet är lika för båda fläktknivarna. Det kan uppstå ett asymmetriskt slitage på båda fläktknivarna pga en ojämn belastning på eggen.

Vid knivarna (2) handlar det om vändknivar. När den angivna slitagegränsen (B) har uppnåtts kan kniven slipas och vändas, tills slitagegränsen har uppnåtts, innan den måste bytas ut. Om ett av de båda uppmätta avstånden underskrider det minsta avståndet (B) måste motsvarande kniv (2) vändas resp. bytas ut. Vid kniven (3) handlar det om en vändkniv. När den angivna slitagegränsen (C) har uppnåtts kan kniven (3) slipas och vändas, tills slitagegränsen har uppnåtts, innan den måste bytas ut. Om det uppmätta avståndet underskrider det minsta avståndet (C) måste kniven (3) vändas resp. bytas ut.257 DEENFRNLITESPTNOFIDAPLSK SV 0478 216 9906 B - SV 5 Slitagegräns mothållarkniv (4): ● Mothållarkniven (4) ska bytas ut innan kanten (D) på knivens spets (5) har slipats bort och inte längre syns.

12.10 Serviceintervall

förbränningsmotor Underhållsintervall: Före varje idrifttagning: Kontrollera oljan (Ö förbränningsmotorns bruksanvisning). Beakta skötsel- och underhållsanvisningarna i den bifogade bruksanvisningen för förbränningsmotorn.

12.11 Serviceintervall

Underhåll genom servande fackhandel Vi rekommenderar att underhåll på kompostkvarnen genomförs av en servande fackhandel. STIHL rekommenderar en STIHL servande fackhandel. Professionell användning (yrkesmässig användning av kompostkvarnen): var 6:e månad Privat användning: varje år Underhållsintervall knivenhet: Före varje användning: Kontrollera knivenheten (bestående av knivplatta, knivar, låsbricka, spännring och skruv) beträffande åtdragning, sprickor eller andra skador. Kontrollera knivarnas slitagegräns. (Ö 12.9)

Hjulens glidlager är underhållsfria. Lufttryck: 1,8 - 2,0 bar Underhållsintervall: Lufttrycket i hjulen bör kontrolleras och ev. optimeras, före varje idrifttagning av kompostkvarnen och efter en längre tids uppställning. Optimera ringtryck: ● Skruva loss skyddet (1) från ventilen (2) och ställ in det angivna lufttrycket med hjälp av en lämplig manometer. ● Skruva fast skyddet (1) på ventilen (2). Kontrollera ringtryck utan manometer: Ringtrycket kan kontrolleras med hjälp av kontrollmåttet (Y) mellan axeln och marken, om ingen manometer finns till hands för inställning av lufttrycket. Minsta avstånd Y = 110mm

12.13 Förvaring och vinteruppehåll

Förvara kompostkvarnen i ett torrt, slutet och dammfritt utrymme. Se till att maskinen förvaras utom räckhåll för barn. Förvara alltid kompostkvarnen i säkert bruksskick och med monterad inmatningstratt ATO 400 eller monterat knivskydd. Se till att alla muttrar, bultar och skruvar är hårt åtdragna, byt ut riskhänvisningar och varningsanvisningar på maskinen som blivit oläsliga, kontrollera hela maskinen beträffande slitage eller skador. Byt ut utslitna eller skadade delar. Eventuella störningar på maskinen ska alltid åtgärdas innan förvaring. Beakta följande punkter vid en längre tids uppställning av kompostkvarnen (vinteruppehåll): ● Rengör noggrant alla yttre delar på maskinen. ● Olja resp. fetta in alla rörliga delar. ● Töm bränsletanken och förgasaren (t.ex. genom att låta förbränningsmotorn gå). ● Skruva loss tändstiftet och fyll på ca 3 cm³ motorolja i förbränningsmotorn genom tändstiftshålet. Dra runt förbränningsmotorn några varv utan tändstift. ● Skruva i tändstiftet igen. ● Byt oljan (Ö förbränningsmotorns bruksanvisning). ● Täck över förbränningsmotorn noggrant och förvara maskinen upprättstående i ett torrt och dammfritt utrymme. Det kan uppstå ett asymmetriskt slitage på mothållarkniven (4) pga en ojämn belastning på eggen.

Brandrisk! Håll tändstiftskontakten borta från tändstiftshålet (antändningsrisk).0478 216 9906 B - SV

Dra eller skjuta kompostkvarnen (bild A): ● Håll fast kompostkvarnen i transporthandtaget (1) och tippa den bakåt, tills maskinen står på hjulen. ● Kompostkvarnen kan dras eller skjutas långsamt (gånghastighet). Lyfta eller bära kompostkvarnen (bild B): ● Håll fast kompostkvarnen i transporthandtaget (1) och i de båda svarta stödbenen (2), och lyft resp. bär. Transportera kompostkvarnen på en lastyta (bild C): Säkra kompostkvarnen med lämpliga fästanordningar, så att den inte kan tippa vid transport på en lastyta. Fäst rep resp. band på följande punkter på maskinen: – Axel (insida på hjulstativ) – Vänster hjulstativ – Höger hjulstativ – Inmatningstratt ATO 400 Viktiga anvisningar för underhåll och skötsel av produktgruppen bensindriven kompostkvarn (STIHL GH) STIHL avsäger sig allt ansvar för sak- och personskador som har uppkommit till följd av att anvisningarna i bruksanvisningen ej har beaktats, särskilt vad gäller säkerhet, handhavande och underhåll, eller som har orsakats av att ej godkända påbyggnadsdetaljer eller reservdelar har använts. Beakta följande viktiga anvisningar för att förhindra skador eller överdrivet slitage på din STIHL maskin:

1. Förslitningsdelar

Många av STIHL maskinens delar är utsatta för normalt slitage även om den används i enlighet med anvisningarna och måste bytas ut i tid beroende på användningens typ och längd.

Risk för personskador! Läs noggrant och beakta kapitlet ”För din säkerhet”, särskilt kapitlet ”Transport”. (Ö 4.4) Transportera kompostkvarnen endast med monterad inmatningstratt ATO 400 och infälld greninmatning. Om kompostkvarnen transporteras utan inmatningstratt ATO 400 måste knivskyddet monteras av säkerhetsskäl (friliggande knivar). (Ö 7.4) Bär alltid kompostkvarnen med tre man och aldrig utan lämplig skyddsklädsel (stadiga skor, skyddshandskar). Beakta den i kapitlet ”Tekniska data” angivna vikten, innan maskinen lyftes eller tippas. (Ö 18.)

Risk för personskador vid trappsteg, avsatser och sneda ramper! Var extra försiktig i trappor, förbi kantstenar, avsatser, andra upphöjningar och sneda ramper pga vikten. Skjut ned maskinen över trappsteg, avsatser, andra upphöjningar och sneda ramper, och dra inte ned den. Användaren måste då alltid stå högre upp än maskinen, för att inte få maskinen över sig, vid förlust av kontrollen över maskinen. Skjut maskinen över maximalt två till tre trappsteg! Bär maskinen över flera trappsteg med hjälp av ytterligare 2 personer. Risk för personskador pga maskinens vikt! Pga den höga vikten (> 50 kg) rekommenderar vi inte att maskinen bärs, utan skjut den med hjälp av hjulen. Vid lyftning resp. korta lyftsträckor måste lämpliga lyftanordningar användas. Vid manuell lyftning är minst 3 personer nödvändiga, som lyfter i ett hjulstativ resp. i inmatningstratten. Använd alltid lämplig skyddsutrustning som skyddar underarmarna och överkroppen. Risk för personskador! Säkra alltid kompostkvarnen vid transport. Transportera aldrig kompostkvarnen osäkrad!

14. Minimera slitage och

förhindra skador259 DEENFRNLITESPTNOFIDAPLSK SV 0478 216 9906 B - SV Dit hör bl.a.: –Knivar –Knivplatta –Kilrem

2. Följ alltid anvisningarna i denna

bruksanvisning Användning, underhåll och förvaring av STIHL maskinen måste ske omsorgsfullt, på det sätt som beskrivs i denna bruksanvisning. Användaren är själv ansvarig för alla skador som orsakas av att säkerhets-, användnings- och underhållsanvisningarna ej beaktas. Detta gäller särskilt vid – ej avsedd användning av produkten. – användning av drivmedel som inte har godkänts av STIHL (smörjmedel, bensin och motorolja, se förbränningsmotorns bruksanvisning). – förändringar på produkten som inte har godkänts av STIHL. – användning av påbyggnadsdetaljer, tillsatsredskap eller skärverktyg som inte har godkänts av STIHL. – användning av produkten för sport- eller tävlingsändamål. – följdskador som orsakas av att produkten har använts med defekta komponenter.

Alla arbeten som beskrivs i avsnittet ”Underhåll” måste genomföras regelbundet. Om användaren inte kan genomföra detta underhåll själv ska det utföras av en servande fackhandel. STIHL rekommenderar att underhåll och reparationer endast utförs av en STIHL servande fackhandel. En STIHL servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information. Om dessa arbeten inte utförs föreligger risk för skador som användaren är ansvarig för. Hit räknas bl.a. – Korrosions- och andra följdskador orsakade av felaktig förvaring – Skador och följdskador orsakade av användningen av ej original STIHL reservdelar – Skador pga att underhåll och reparation ej har utförts av en auktoriserad servande fackhandel Knivplatta mjukt material komplett:

Hackmaterial hör inte hemma bland soporna, utan bör komposteras. Förpackningar, maskin och tillbehör är tillverkade av återvinningsbart material och ska sluthanteras därefter. Sorterad och miljövänlig sluthantering av materialrester gagnar återanvändningen av återvinningsbart avfall. Därför ska maskinen lämnas till materialinsamlingen efter att dess normala livslängd har uppnåtts.

Gör förbränningsmotorn obrukbar innan sluthanteringen. Ta bort tändkabeln, töm tanken och tappa av motoroljan. Risk för personskador pga knivarna! Lämna även en uttjänt kompostkvarn aldrig utan tillsyn. Se till att maskinen och knivarna förvaras utom räckhåll för barn.

17.1 Kompostkvarn STIHL GH 460.0,

GH 460.0 C STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Österrike förklarar på eget ansvar att

15. Vanliga reservdelar

– Typ: kompostkvarn – Fabrikat: STIHL – Typ: GH 460.0, GH 460.0 C – Modellnummer: 6012 motsvarar de gällande bestämmelserna i riktlinjen 2000/14/EC, 2006/42/EC, 2014/30/EU och 2011/65/EU samt är utvecklad och tillverkad enligt följande normer, vars version var giltig vid respektive produktionsdatum: EN 13683 och EN 14982 (om de kan tillämpas). Deltagandes namn och adress: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Bestämningen av den uppmätta och garanterade ljudnivån har utförts enligt riktlinjen 2000/14/EC, bilaga V. GH 460.0 – Uppmätt ljudnivå: 101,4 dB(A) – Garanterad ljudnivå: 104 dB(A) GH 460.0 C – Uppmätt ljudnivå: 103,4 dB(A) – Garanterad ljudnivå: 108 dB(A) Tekniska underlag förvaras av produktgodkännandet på STIHL Tirol GmbH. Tillverkningsår och maskinnummer finns på kompostkvarnen. Langkampfen, 02.01.2021 STIHL Tirol GmbH stf. Matthias Fleischer, områdeschef inom forskning och utveckling stf. Sven Zimmermann, områdeschef inom kvalitet

GH 460.0 / GH 460.0 C: Modellnummer 6012 Startanordning linstart Knivenhet MultiCut 450 Drivning knivenhet permanent Hjul-ø 260 mm GH 460.0: Förbränningsmotor, typ 4-takts förbränningsmo- tor Typ B&S Series 850 EXi OHV Märkeffekt vid nomi- nellt varvtal 3,4 - 3000 kW - varv/min Cylindervolym 190 ccm Bränsletank 1,0 l Maximal grendiameter 60 mm Nominellt varvtal förbränningsmotor 3000 varv/min Enligt direktiv 2000/14/EC: Garanterad ljudnivå

WAd 104 dB(A) Enligt riktlinje 2006/42/EC: Ljudtrycksnivå på arbetsplats L

3 dB(A) L/B/H 108/85/137 cm Vikt 59 kg GH 460.0 C: Förbränningsmotor, typ 4-takts förbränningsmo- tor Typ B&S Power built OHV (Series 3115) Märkeffekt vid nomi- nellt varvtal 5,8 - 2800 kW - varv/min Cylindervolym 344 ccm Bränsletank 2,3 l Maximal grendiameter 75 mm Nominellt varvtal förbränningsmotor 2800 varv/min Enligt direktiv 2000/14/EC: Garanterad ljudnivå

REACH är en EG-förordning för registrering, bedömning och godkännande av kemikalier. Information om uppfyllandet av REACH- förordningen (EG) nr 1907/2006 finns på www.stihl.com/reach. Störning: Förbränningsmotorn startar inte Möjlig orsak: – Strömbrytaren inte aktiverad – Inmatningstratten inte stängd enligt föreskrift - säkerhetsbrytare i funktion (säkerhetslås) – Knivplattan blockerad – Inget bränsle i tanken, bränsleledningen igensatt – GH 460 C: Tankventilationsskruven stängd – Dåligt, smutsigt eller gammalt bränsle i tanken – Tändstiftskontakten har dragits bort från tändstiftet, tändkabeln sitter dåligt på kontakten – Luftfiltret är smutsigt – Tändstiftet sotigt eller skadat, fel elektrodavstånd Åtgärd: – Tryck på strömbrytaren (Ö 8.1) – Stäng och skruva fast inmatningstratten enligt föreskrift (dra åt strömbrytaren) (Ö 7.5) – Ta bort rester av hackmaterial i kåpan (VARNING: dra bort tändstiftskontakten) – Fyll på bränsle, rengör bränsleledningarna (Ö 7.8) – Starta maskinen enligt anvisningarna (GH 460 C: öppna tankventilationsskruven) (Ö 11.1) – Använd alltid färskt bränsle av känt märke, blyfri normalbensin, rengör förgasaren (Ö 7.8) – Fäst tändstiftskontakten, kontrollera anslutningen mellan tändkabeln och kontakten # – Rengör luftfiltret # – Rengör eller byt tändstiftet, ställ in elektrodavståndet # Störning: Förbränningsmotorn blir mycket varm Möjlig orsak: – Kylflänsarna är smutsiga – För låg oljenivå i förbränningsmotorn – Förbränningsmotorns yta täcks av hackmaterial Åtgärd: – Rengör kylflänsarna (Ö 12.1) – Fyll på motorolja (Ö 7.8) – Ta bort hackmaterial från förbränningsmotorn Störning: Kraftig vibration under drift Möjlig orsak: – Knivplattan eller knivarna defekta – Motorfästet löst Åtgärd: – Kontrollera knivplattorna, knivarna, knivaxeln, skruvarna, muttrarna, brickorna och lagren på knivenheten, reparera vid behov # – Dra åt motorfästets skruvar # Störning: Svårstartad eller motoreffekten för svag Möjlig orsak: – Hackmaterial i kåpan – Vatten i bränsletank och förgasare, förgasaren igensatt – GH 460 C: Tankventilationsskruven stängd resp. inte helt öppen – Bränsletanken är smutsig – Luftfiltret är smutsigt – Tändstiftet är sotigt Åtgärd: – Ta bort rester av hackmaterial i kåpan (dra bort tändstiftskontakten!) (Ö 12.1) – Töm bränsletanken, # rengör bränsleledningen och förgasaren – GH 460 C: Starta maskinen enligt anvisningarna (öppna tankventilationsskruven) (Ö 11.1) – Rengör bränsletanken # – Rengör luftfiltret # – Rengör tändstiftet # Störning: Försämrad hackningseffekt Möjlig orsak: – Slöa knivar – Felaktigt slipade knivar Enligt riktlinje 2006/42/EC: Ljudtrycksnivå på arbetsplats L

– Böjd knivplatta Åtgärd: – Slipa eller byt ut knivarna (Ö 12.8)# – Slipa knivarna korrekt (Ö 12.8)# – Avsyna knivplattan och byt vid behov (Ö 12.3) Störning: Hackmaterial dras inte in Möjlig orsak: – Slöa eller felaktigt slipade knivar – En springa mellan de båda knivarna (knivplatta hårt material) – Knivskyddet inte borttaget Åtgärd: – Slipa knivarna och beakta då slipvinkeln exakt # (Ö 12.8) – Montera knivarna utan springa på knivplattan för hårt material (Ö 12.7) – Demontera knivskyddet (Ö 7.3)

20.1 Överlämningsbekräftelse

20.2 Servicebekräftelse

Överlämna denna bruksanvisning till din STIHL servande fackhandel vid underhåll. Denna bekräftar i de förtryckta fälten att servicearbetena har genomförts.

Service utförd den Datum för nästa service
