BRUKSANVISNING GH 460 C STIHL

1. Innholdsfortegnelse

2.1 Generell informasjon

Denne bruksanvisningen er en original bruksanvisning fra produsenten i henhold til EU-direktiv 2006/42/EC. STIHL arbeider kontinuerlig med å videreutvikle produktutvalget, og vi må av den grunn forbeholde oss retten til forandringer i produktenes form, teknikk og utstyr. Det kan derfor ikke fremmes krav på grunnlag av informasjon og bilder i denne brosjyren. I denne bruksanvisningen er det kanskje beskrevet modeller som ikke er tilgjengelig i alle land. Denne bruksanvisningen er opphavsrettslig beskyttet. Alle rettigheter er forbeholdt, spesielt retten til mangfoldiggjøring, oversettelse og bearbeiding i elektroniske systemer.

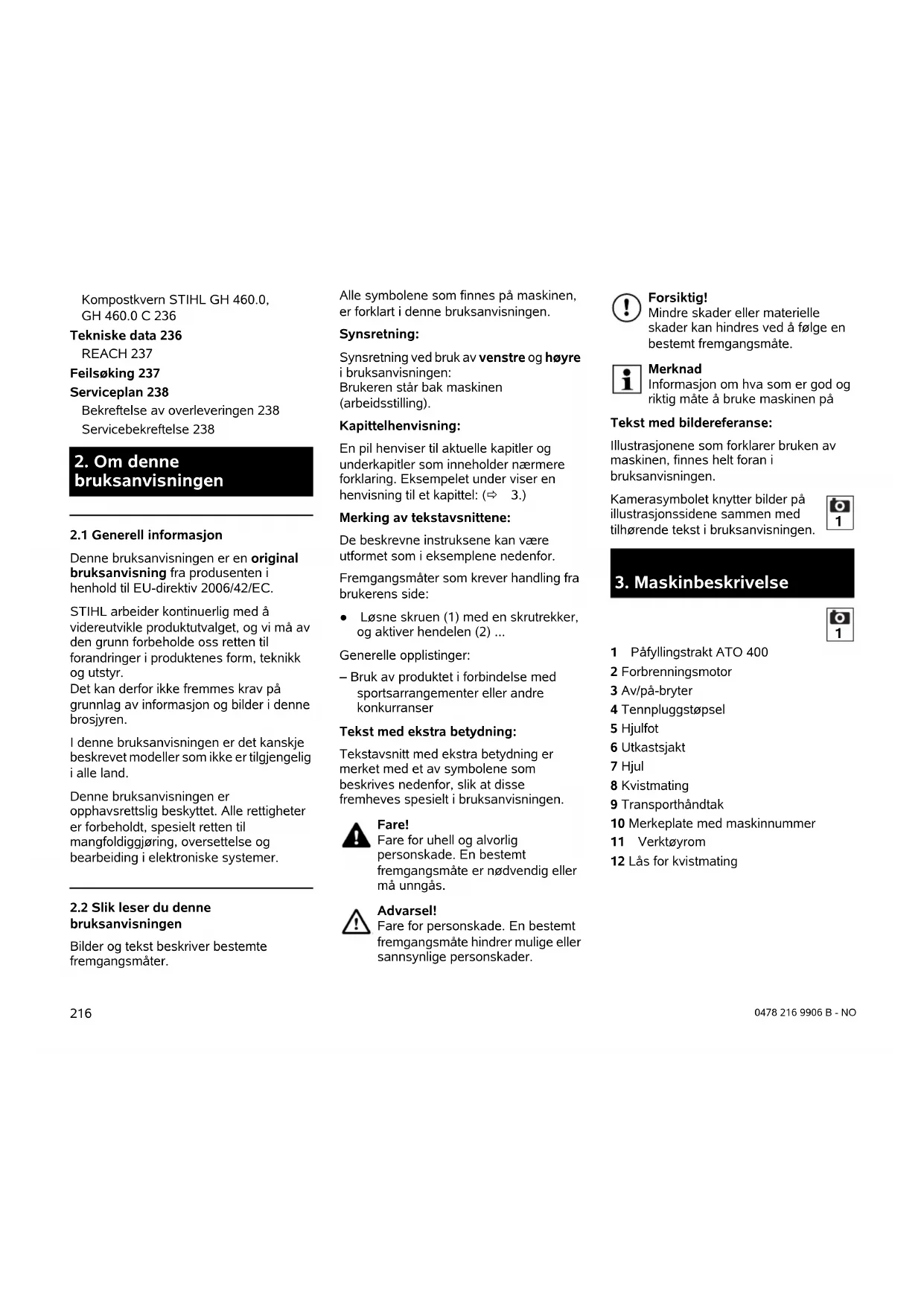

2.2 Slik leser du denne

bruksanvisningen Bilder og tekst beskriver bestemte fremgangsmåter. Alle symbolene som finnes på maskinen, er forklart i denne bruksanvisningen. Synsretning: Synsretning ved bruk av venstre og høyre i bruksanvisningen: Brukeren står bak maskinen (arbeidsstilling). Kapittelhenvisning: En pil henviser til aktuelle kapitler og underkapitler som inneholder nærmere forklaring. Eksempelet under viser en henvisning til et kapittel: (Ö 3.) Merking av tekstavsnittene: De beskrevne instruksene kan være utformet som i eksemplene nedenfor. Fremgangsmåter som krever handling fra brukerens side: ● Løsne skruen (1) med en skrutrekker, og aktiver hendelen (2) ... Generelle opplistinger: – Bruk av produktet i forbindelse med sportsarrangementer eller andre konkurranser Tekst med ekstra betydning: Tekstavsnitt med ekstra betydning er merket med et av symbolene som beskrives nedenfor, slik at disse fremheves spesielt i bruksanvisningen. Tekst med bildereferanse: Illustrasjonene som forklarer bruken av maskinen, finnes helt foran i bruksanvisningen. Kamerasymbolet knytter bilder på illustrasjonssidene sammen med tilhørende tekst i bruksanvisningen. Kompostkvern STIHL GH 460.0, GH 460.0 C 236 Tekniske data 236 REACH 237 Feilsøking 237 Serviceplan 238 Bekreftelse av overleveringen 238 Servicebekreftelse 238

bruksanvisningen Fare! Fare for uhell og alvorlig personskade. En bestemt fremgangsmåte er nødvendig eller må unngås. Advarsel! Fare for personskade. En bestemt fremgangsmåte hindrer mulige eller sannsynlige personskader. Forsiktig! Mindre skader eller materielle skader kan hindres ved å følge en bestemt fremgangsmåte. Merknad Informasjon om hva som er god og riktig måte å bruke maskinen på

4.1 Generell informasjon

Sørg for å følge alle sikkerhetsanvisningene når du arbeider med maskinen. Før maskinen tas i bruk, må bruksanvisningen leses nøye og i sin helhet. Oppbevar bruksanvisningen på et trygt sted for senere bruk. Les betjenings- og vedlikeholdsinformasjonen i den separate bruksanvisningen for forbrenningsmotoren. Disse forholdsreglene er svært viktige for din sikkerhet. Oversikten er imidlertid ikke utfyllende. Bruk alltid sunn fornuft og opptre ansvarlig når du bruker maskinen. Husk at det er brukeren som er ansvarlig hvis det oppstår ulykker som involverer andre personer eller andres eiendom. Som bruker er det viktig at du gjør deg kjent med betjeningselementene på og bruken av maskinen. Maskinen skal kun brukes av personer som har lest bruksanvisningen og er fortrolige med hvordan maskinen betjenes. Sørg for å få kyndig og praktisk opplæring før du tar i bruk maskinen for første gang. La forhandleren eller en annen fagkyndig gi deg en innføring i hvordan maskinen håndteres på en trygg måte. Opplæringen skal særlig ha fokus på sikkerhet og viktigheten av å være forsiktig og konsentrert under arbeid med maskinen. Selv om du betjener maskinen forskriftsmessig, vil det alltid være noe risiko forbundet med bruken. Forsikre deg om at brukeren er fysisk, sensorisk og psykisk i stand til å betjene og arbeide med maskinen. Brukere med nedsatt fysisk, sensorisk eller psykisk funksjonsevne skal kun bruke gressklipperen under tilsyn eller etter anvisning fra en ansvarlig person. Forsikre deg om at brukeren er myndig eller får yrkesopplæring under tilsyn iht. nasjonale bestemmelser. Maskinen, inkludert alt tilleggsutstyr, må bare lånes eller gis bort til personer som har grunnleggende kunnskap om denne modellen og bruken av den. Bruksanvisningen er en del av maskinen og skal alltid følge med. Maskinen skal bare brukes av personer som er opplagte og i god fysisk og psykisk form. Hvis du har helsemessige plager, må du spørre legen om arbeid med maskinen er tilrådelig. Maskinen skal ikke brukes etter inntak av alkohol, narkotiske stoffer eller medikamenter som fører til nedsatt reaksjonsevne. Obs – fare for ulykker! STIHL kompostkverner egner seg til finkutting av kvister og planterester. Annen bruk er ikke tillatt og kan være farlig eller føre til skader på maskinen. Kompostkvernen skal ikke brukes (ufullstendig liste): – til andre materialer (f.eks. glass og metall) – til annet arbeid enn det som er beskrevet i denne bruksanvisningen – til bearbeiding av næringsmidler (f.eks. mesking eller knusing av is) Av sikkerhetsmessige årsaker er enhver endring på maskinen, med unntak av montering av tilbehør som er godkjent av STIHL, forbudt, og vil føre til at garantien opphører. Kontakt din STIHL forhandler for informasjon om tillatt tilbehør. Det er strengt forbudt å manipulere maskinen for å øke effekten eller endre turtallet til forbrenningsmotoren eller den elektriske motoren. Maskinen skal ikke brukes til å transportere gjenstander, dyr eller personer (særlig barn). Ekstra forsiktighet kreves ved bruk på offentlige anlegg, i parker, på sportsanlegg, gater og i land- og skogbruk.

4.2 Fylle på drivstoff – håndtering av

bensin Bensin skal bare oppbevares i godkjente beholdere (bensinkanner). Lokket på tanken og bensinkannen skal alltid skrus på og strammes forskriftsmessig. Defekte lokk skal skiftes ut av sikkerhetsmessige årsaker. Bensin og andre typer drivstoff skal aldri oppbevares eller avhendes i drikkeflasker eller lignende beholdere som det er fare for at noen kan komme til å drikke av ved en feiltagelse.

4. For din egen sikkerhet

Bensin må holdes unna gnister, åpen ild, varmekilder og andre antennelseskilder. Røyking forbudt! Drivstoffylling må skje utendørs, og det er ikke tillatt å røyke under fylling av drivstoff. Slå av forbrenningsmotoren og la den avkjøles før du fyller drivstoff. GH 460 C: Åpne tankventilasjonsskruen før du tar av tanklokket. Fyll på bensin før du starter forbrenningsmotoren. Tanklokket må ikke åpnes, og bensin må ikke etterfylles når forbrenningsmotoren er i gang eller når den er varm. Ikke overfyll drivstofftanken! For at drivstoffet skal ha nok plass til å utvide seg må du aldri fylle på drivstofftanken utover den nedre kanten til påfyllingsstussen. Følg tilleggsanvisningene i bruksanvisningen for forbrenningsmotoren. Hvis bensin renner over, må du ikke starte forbrenningsmotoren før du har rengjort overflaten der det er sølt bensin. Vent til bensinen er fordampet (tørk bort eventuelle bensinrester) før du forsøker å starte motoren. Tørk alltid opp drivstoffsøl. Skift klær hvis du har fått bensin på klærne. GH 460 C: Lukk tankventilasjonsskruen kun i forbindelse med transport. Maskinen må ikke oppbevares inne i en bygning når det er bensin på tanken. Bensindamp som oppstår, kan komme i kontakt med åpen ild eller gnister og antennes. I tilfelle du må tømme tanken, må dette gjøres utendørs.

4.3 Bekledning og utstyr

Bruk alltid solide sko med såler med god gripeevne under arbeidet. Gå aldri barbent eller med sandaler når du arbeider. Bruk alltid solide hansker når du arbeider med, utfører vedlikehold på, eller transporterer maskinen. Bruk alltid beskyttelsesbriller og hørselsvern under arbeidet. Ta ikke av disse før arbeidet er avsluttet. Når du arbeider med maskinen, er det viktig at du bruker egnede og tettsittende klær, dvs . kjeledress (ikke arbeidsfrakk). Ikke ha på deg sjal, slips, smykker, klær med lange stropper, bånd eller lignende under arbeidet. Langt hår må bindes opp og holdes på plass med for eksempel hodetørkle eller lue under hele arbeidet.

4.4 Transport av maskinen

Bruk alltid hansker under arbeidet, slik at du unngår å skade deg på skarpe kanter og varme deler. Ikke transporter maskinen mens forbrenningsmotoren er i gang. Før transport må du slå av forbrenningsmotoren, vente til knivene er stanset og lukke tankventilasjonsskruen (GH 460 C) samt trekke ut tennpluggstøpselet. Maskinen skal kun transporteres med avkjølt forbrenningsmotor og uten drivstoff. Maskinen må bare transporteres med påfyllingstrakten montert forskriftsmessig og kvistmatingen felt inn. Hvis det ikke er mulig å transportere maskinen med montert trakt, må knivdekselet monteres på. Utildekkede kniver innebærer fare for personskader! (Ö 7.4) Vær spesielt oppmerksom på vekten når maskinen skal snus. Bruk egnet lasteutstyr (lasterampe, løfteanordninger). Av sikkerhetsgrunner må de angitte helningsvinklene ikke overskrides ved transport og lasting: – 10° (17,6 %) sidehelningsvinkel, – 10° (17,6 %) helningsvinkel i lengderetning. Sikre maskinen og tilhørende deler (f.eks. demontert trakt) på lasteflaten med tilstrekkelig dimensjonerte festemidler (stropper, tau osv.) i festepunktene som er beskrevet i bruksanvisningen. (Ö 13.) Trekk eller skyv maskinen i skrittempo. Ikke slep maskinen! Følg regionale forskrifter ved transport av maskinen, spesielt med hensyn til lastsikring og transport av gjenstander på lasteflater.

Sørg for at maskinen bare betjenes av personer som har lest bruksanvisningen.219 DEENFRNLITESPTSVFIDAPLSK NO 0478 216 9906 B - NO Overhold de lokale forskriftene for når på døgnet hageredskaper med forbrenningsmotor eller elektrisk motor kan brukes. Før idriftsettelse av maskinen må du teste om drivstoffsystemet er tett, særlig de synlige delene som f.eks. tanken, tanklokket og slangeforbindelsene. Ikke start motoren hvis systemet er utett – brannfare! Maskinen må i så tilfelle repareres av fagfolk før idriftsettelse. Skift ut eventuelle slitte eller defekte deler før du bruker maskinen. Informasjon om farer og advarsler som er blitt uleselig på maskinen, må skiftes ut. Du får nye klistremerker og alle andre reservedeler hos din STIHL forhandler. Før bruk må du kontrollere – at dekslene og beskyttelsesanordningene er på plass og i feilfri stand – at alle drivstofftilførselsdelene på forbrenningsmotoren er på plass og i orden (tette) – at tanken er i orden (tett) – at huset og klippeenheten (kniv, knivaksel, knivskiver osv.) ikke er slitt eller skadet – at det ikke finnes kvernet materiale i maskinen, og at påfyllingstrakten er tom – at alle skruer, muttere og andre festeelementer er på plass og tilstrammet. Løse skruer og muttere må festes med riktig tiltrekkingsmoment før bruk. For å redusere faren for person- og materialskader skal maskinen kun brukes utendørs og ikke nær en vegg eller andre ubevegelige gjenstander (umulig for brukeren å komme seg unna, fare for knusing av glassruter, riper på biler osv.). Maskinen skal stå stødig på et plant og fast underlag. Bruk ikke maskinen på flater med dekke eller grus, ettersom materialet som kastes ut, kan forårsake skade. Kontroller alltid at maskinen er ordentlig lukket før den tas i bruk. (Ö 7.5) Gjør deg kjent med hvordan av/på- bryteren brukes, slik at du kan handle raskt og riktig i nødsituasjoner. Når kompostkvernen er i arbeidsposisjon, skal påfyllingsåpningen alltid være helt dekket av sprutbeskyttelsen. Hvis dette ikke er tilfellet, må sprutbeskyttelsen skiftes ut. Fare for personskade! Sørg for at maskinen er i forskriftsmessig montert tilstand ved hver bruk. Maskinen må ikke brukes hvis den mangler f.eks. hjul eller føtter siden sikkerhetsavstandene da ikke lenger er garantert. Maskinen kan i tillegg være mindre stabil. Kontroller alltid visuelt at maskinen er i forskriftsmessig stand før den tas i bruk! Forskriftsmessig betyr at maskinen er ferdig montert, det vil si: – Traktoverdelen er montert på traktunderdelen – Kvistmatingen er montert – Påfyllingstrakten er montert på basisenheten – Den komplette hjulfoten er montert – Begge hjulene er montert, og lufttrykket er i tråd med spesifikasjonene i denne bruksanvisningen (Ö 12.12), – Alle sikkerhetsanordninger (utkastkanal, sprutbeskyttelse osv.) er på plass og i orden – Begge kutteenhetene (knivskivene) er montert – Alle knivene er forskriftsmessig montert Koblings- og sikkerhetsinnretningene som er montert på maskinen, skal ikke fjernes eller omgås. Kontroller begge knivskivene visuelt for skader og deformering, og skift dem om nødvendig.

Ikke bruk maskinen når dyr eller personer (spesielt barn) oppholder seg i fareområdet. Arbeid ikke med maskinen ved regn eller tordenvær, spesielt ikke hvis det er fare for lynnedslag. Fuktig og glatt underlag gjør at faren for ulykker øker. Vær forsiktig under arbeidet slik at du ikke glir. Unngå om mulig å bruke maskinen på fuktig underlag. Arbeid bare i dagslys eller med god kunstig belysning. Arbeidsområdet må være rent og ryddig under hele arbeidet. Fjern steiner, kvister, ledninger og annet som det er lett å snuble

Brukeren skal ikke stå høyere enn maskinen.0478 216 9906 B - NO

Eksos: Det dannes giftige eksosgasser straks forbrenningsmotoren er i gang. Disse gassene inneholder giftig karbonmonoksid, en gass uten farge og lukt, og andre skadestoffer. Du må aldri la forbrenningsmotoren gå i lukkede eller dårlig ventilerte rom. Plasser maskinen slik at det ikke er nødvendig å arbeide mot eksosretningen. Starte: Før du starter maskinen, må du sørge for at den står stabilt og opprett. Maskinen skal aldri brukes når den ligger. Vær svært forsiktig når du starter maskinen – følg anvisningene i kapitlet "Ta i bruk maskinen" (Ö 11.). Start i samsvar med disse anvisningene reduserer faren for personskader. Fare for personskade! Når startsnoren går raskt tilbake, trekkes hånd og arm raskere mot forbrenningsmotoren enn startsnoren kan slippes. Dette tilbakeslaget kan føre til benbrudd, klemskader og forstuinger. Stå ikke foran utkaståpningen når forbrenningsmotoren eller den elektriske motoren slås på. Kontroller at det ikke fins noe kvernet materiale i kompostkvernen når den startes eller slås på. Kvernet materiale kan slynges ut og forårsake personskader. Pass på at maskinen ikke velter når du starter den. Ikke trekk i startsnoren hvis maskinen ikke er ordentlig lukket og knivene ligger utildekket. Roterende kniver kan forårsake personskader! Bruk: Hold aldri ansiktet eller andre kroppsdeler over påfyllingstrakten og utkaståpningen når maskinen er i gang. Hold alltid hodet og kroppen i sikker avstand fra påfyllingsåpningene. Stikk aldri hender, andre kroppsdeler eller deler av klesplagg inn i påfyllingstrakten eller utkastsjakten. Det er stor fare for skader på øyne, ansikt, fingre, hender osv. Pass på at du alltid står stødig. Ikke strekk deg fremover. Sprutbeskyttelsen må ikke endres (fjernes, felles opp, komme i klem, skades osv.) under bruk. Stå i det beskrevne arbeidsområdet når du fyller på kvernemateriale. Pass på at du står i arbeidsområdet under hele arbeidet, og ikke beveger deg inn i utkastsonen. (Ö 9.4) Fare for personskader! Under arbeidet kan kvernet materiale slynges tilbake oppover. Bruk derfor beskyttelsesbriller og hold ansiktet unna påfyllingsåpningene. Tipp aldri maskinen mens forbrenningsmotoren eller den elektriske motoren er i gang. Hvis maskinen velter under arbeidet, må forbrenningsmotoren straks slås av og tennpluggstøpselet trekkes ut. Pass på at det ikke setter seg fast kvernemateriale i utkastsjakten. Fastkilt kvernemateriale gir dårligere kverneresultat og kan føre til tilbakeslag. Når kompostkvernen fylles med materiale, er det spesielt viktig at det ikke kommer fremmedlegemer som for eksempel metallbiter, steiner, plast eller glass inn i kvernekammeret. Dette kan forårsake skader og tilbakeslag fra påfyllingstrakten. Av samme årsak er det også viktig å fjerne eventuelle tilstoppinger med én gang. Det kan oppstå tilbakeslag under påfylling av kvistmateriale på kompostkvernen. Bruk hansker! Vær oppmerksom på at klippeverktøyet roterer i noen sekunder etter at motoren er slått av. Slå av forbrenningsmotoren, trekk ut tennpluggstøpselet og vent til alt roterende verktøy har stanset – før du går fra maskinen – før du løfter eller bærer maskinen – før du transporterer maskinen – før du fjerner blokkeringer eller tilstoppinger i kutteenheten, påfyllingstrakten, kvistmatingen eller utkastkanalen – før arbeider på knivskivene – før du ser over eller rengjør maskinen og før det skal utføres andre arbeider på den Livsfare på grunn av forgiftning! Stans arbeidet umiddelbart hvis du føler deg uvel, har hodesmerter, synsforstyrrelser (f.eks. hvis synsfeltet blir mindre), hørselsproblemer, blir svimmel eller merker at konsentrasjonsevnen er svekket. Disse symptomene kan blant annet skyldes høy eksoskonsentrasjon. Fare for personskader! Hold aldri hender eller føtter under, over eller ved roterende deler.221 DEENFRNLITESPTSVFIDAPLSK NO 0478 216 9906 B - NO Slå av forbrenningsmotoren umiddelbart – før du vipper, skyver eller trekker maskinen – før du løsner låseskruen og åpner maskinen – før du fyller drivstoff. La forbrenningsmotoren avkjøles før du fyller drivstoff. Brannfare! Slå av forbrenningsmotoren og la maskinen stanse hvis det kommer fremmedlegemer inn i klippeverktøyet, eller hvis maskinen vibrerer unormalt eller lager uvanlige lyder. Ta ut tennpluggstøpselet, fjern påfyllingstrakten og utfør følgende trinn: – Kontroller maskinen, spesielt kutteenheten (kniver, knivskiver, knivaksel, knivskrue, klemring) for skader, og få en fagperson til å utføre de nødvendige reparasjonene, før du på nytt starter og arbeider med den igjen. – Kontroller at alle delene til kutteenheten sitter fast. Stram skruene om nødvendig (pass på riktig tiltrekkingsmoment). – Kontakt en fagperson for å få skiftet eller reparert skadede deler. Deler som skiftes ut, skal kun erstattes av tilsvarende deler.

4.7 Vedlikehold og reparasjoner

Gjør følgende før du starter rengjørings-, justerings-, reparasjons- og vedlikeholdsarbeid: ● Parker maskinen på et fast og jevnt underlag. ● Slå av forbrenningsmotoren, og la den kjøle seg ned. ● Trekk ut tennpluggstøpselet. Obs – fare for personskade! Sørg for avstand mellom tennpluggstøpselet og tennpluggen. En utilsiktet tenningsgnist kan føre til brann eller elektrisk støt. En utilsiktet kontakt mellom tennpluggen og tennpluggstøpselet kan føre til uønsket start av forbrenningsmotoren. La maskinen kjøle seg ned før du utfører arbeider på forbrenningsmotor, eksosrør og lyddemper. Temperaturen kan komme opp i mer enn 80 °C. Fare for brannskade! Unngå å søle med motoroljen eller få den på huden. Direkte hudkontakt kan være skadelig. STIHL anbefaler at du lar en STIHL forhandler ta seg av å fylle på / skifte motorolje for deg. Rengjøring: Hele maskinen må rengjøres grundig etter hver bruk. (Ö 12.1) Maskinen skal aldri rengjøres med høytrykksvasker eller under rennende vann (f.eks. med en hageslange). Ikke bruk sterke rengjøringsmidler. Disse kan skade plast- og metalldeler og dermed redusere sikkerheten til din STIHL maskin. For å unngå brannfare er det viktig at området rundt kjøleluftåpningene holdes fritt for f.eks. gress, strå, mose, løv og fett. Vedlikeholdsarbeider: Bare vedlikeholdsarbeider som er beskrevet i denne bruksanvisningen, kan utføres av brukeren. Alle andre arbeider skal utføres av en forhandler. Kontakt alltid forhandleren hvis du mangler nødvendig informasjon eller hjelpemidler. STIHL anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utføres hos en STIHL forhandler. I tillegg til jevnlige tilbud om opplæring, får STIHL forhandlerne regelmessig tilsendt teknisk informasjon. Bruk bare verktøy, tilbehør eller tilleggsutstyr som er godkjent for denne maskinen av STIHL, eller som korresponderer i teknisk utførelse. I motsatt fall kan det oppstå uhell som medfører personskader eller skader på maskinen. Kontakt forhandleren hvis du har spørsmål. Originalt verktøy, tilbehør og originale reservedeler fra STIHL har egenskaper som gjør dem optimalt egnet for maskinen og kravene som brukeren stiller. Originale STIHL reservedeler kjennes igjen på STIHL reservedelsnummeret, STIHL logoen og eventuelt STIHL reservedelssymbolet. På små deler kan også symbolet stå alene. Av sikkerhetsmessige årsaker skal komponenter i drivstofftilførselen (drivstoffrør, drivstoffventil, drivstofftank, tanklokk, koblinger osv.) jevnlig undersøkes for skader og lekkasje og ved behov skiftes ut hos en forhandler (STIHL anbefaler at du kontakter STIHL forhandleren). Sørg for at advarsels- og merknadsklistremerker alltid er rene og lesbare. Bestill nye originale klistremerker hos STIHL forhandleren hvis klistremerker skades eller blir borte. Hvis en komponent skiftes ut med en ny del, må du passe på at samme klistremerker settes på den nye delen.0478 216 9906 B - NO

Bruk tykke arbeidshansker og vær svært forsiktig når du arbeider med klippeenheten. Sørg for at alle muttere, bolter og skruer (spesielt på klippeenheten) er strammet godt til, slik at maskinen er i driftssikker stand. Kontroller hele maskinen regelmessig med tanke på slitasje og skader. Dette er spesielt viktig når maskinen ikke skal brukes på en stund (f.eks. når den skal settes bort for vinteren). Skift ut slitte eller skadde deler, slik at maskinen alltid er i driftssikker stand. Det er ikke tillatt å endre forbrenningsmotorens grunninnstilling. Unngå å la motoren gå med for høyt turtall. Hvis det ble fjernet deler eller beskyttelsesinnretninger i forbindelse med vedlikeholdsarbeidet, må disse straks settes tilbake på forskriftsmessig vis når arbeidet er utført.

4.8 Lagring ved lengre driftsopphold

La forbrenningsmotoren avkjøles før du parkerer maskinen i et lukket rom. Oppbevar maskinen med tom tank og åpen tankventilasjonsskrue (GH 460 C), og oppbevar både maskinen og drivstoffkannen i et låsbart rom med god ventilasjon. Sørg for at maskinen er utilgjengelig for uvedkommende (f.eks. barn). Maskinen skal aldri oppbevares inne i en bygning når det er bensin på tanken. Bensindampen som oppstår, kan komme i kontakt med åpen ild eller gnister og antennes. Hvis tanken skal tømmes (f.eks. før den settes bort for vinteren), skal dette gjøres utendørs (tøm f.eks. tanken ved å la forbrenningsmotoren gå i friluft). Rengjør maskinen grundig når den ikke skal brukes på lengre tid (f.eks. når den skal settes bort for vinteren). Husk å fjerne tennpluggstøpselet når maskinen ikke skal brukes på en stund. Sørg for at maskinen er i driftssikker stand når du setter den til lagring. Kompostkvernen må bare transporteres med montert påfyllingstrakt eller knivdeksel. Utildekkede kniver innebærer fare for personskader!

Avfallsprodukter som spillolje eller drivstoff, brukte smøremidler, filter, batterier og lignende slitedeler kan skade mennesker, dyr og miljø og må derfor kasseres på forskriftsmessig måte. Kontakt nærmeste resirkuleringsstasjon eller forhandleren hvis du er usikker på hvordan avfallsproduktene skal kasseres. STIHL anbefaler at du kontakter STIHL forhandleren. Sørg for at maskinen kasseres forskriftsmessig når den ikke lenger skal brukes. Sørg for å gjøre maskinen ubrukelig før kassering. For å unngå ulykker er det særlig viktig at du fjerner tenningskabelen, tømmer tanken og tapper ut motoroljen.

Obs! Les bruksanvisningen før bruk. Fare for personskader! Se til at ingen oppholder seg i fareområdet. Fare for personskader! Roterende kniver utgjør skaderisiko. Obs! Trekk ut tennpluggstøpselet før vedlikeholds- og rengjøringsarbeid. Bruk hørselsvern! Bruk beskyttelsesbriller! Bruk arbeidshansker!223 DEENFRNLITESPTSVFIDAPLSK NO 0478 216 9906 B - NO

7.1 Pakke ut kompostkvernen

● Åpne forpakningen. Monteringsstilling: ● Få hjelp av en annen person til å ta basisenheten (A) ut av emballasjen og sette den på bakken. ● Ta ut kartonginnlegget (1), og sett det på bakken. Ta ut hjul (F) og hjulføtter (B, C). ● Sett kartonginnlegget (1) på bakken med den lukkede siden opp. ● Få hjelp av en annen person til å løfte opp basisenheten (A) og sette den på kartonginnlegget (1) som vist på bildet.

7.2 Montere understellet

1 Montere hjulfot på høyre og venstre side: ● Sett opp basisenheten i monteringsposisjon. (Ö 7.1) Fare for personskader! Stikk aldri hender, andre kroppsdeler eller deler av klesplagg inn i påfyllings- trakten eller utkastsjakten. Fare for personskader! Ikke stå på maskinen. Av/på-bryteren befinner seg på forsiden av maskinen. Vri på den svarte skruknappen på av/på-bryteren for å slå av maskinen.

bruk Fare for personskade! Les kapitlet "For din sikkerhet" (Ö 4.) nøye før du monterer kompostkvernen, og følg alle sikkerhetsanvisningene. For å unngå skader på maskinen, må alle tiltrekkingsmomenter i kapitlet "Gjøre kompostkvernen klar for bruk" (Ö 7.) overholdes. Husk å bruke hansker og unngå å komme i kontakt med knivene. Unngå skader på maskinen! Legg en papplate under før maskinen legges ned, slik at det ikke oppstår riper. Nr. Betegnelse Ant. Fare for personskade! Få alltid hjelp av en annen person når maskinen skal løftes. Pass på at ikke kartonginnlegget (1) skades. Fare for personskader! For å unngå personskader på grunn av de skarpe knivene må knivdekselet være montert. (Ö 7.4) Begge hjulføttene må monteres på basisenheten slik at boringene for akselen vender bakover (på siden av verktøyrommet).

Montere den høyre hjulfoten: ● Plasser den høyre hjulfoten (B) på innsiden av den vinklede bæreplaten (1). Boringene på hjulfoten må flukte med boringene på bæreplaten. ● Plasser en mutter (J) på innsiden. Stikk skruen (I) gjennom boringene (2) i bæreplaten og i hjulfoten, og skru inn mutterne (J), men ikke stram dem. ● Gjenta prosedyren på den andre boringen til den høyre hjulfoten. Montere den venstre hjulfoten: ● Plasser den venstre hjulfoten (C) med boringen (1) mot den midtre boringen (2) på venstre side av basisenheten (A). ● Skru inn skruen (I) ved hjelp av monteringsverktøyet (T), men ikke stram den. 2 Montere støttefot og plugg: ● Skyv støttefoten (D) inn på høyre hjulfot (1) til den stopper. Støttefoten festes på høyre hjulfot. ● Gjenta prosedyren på den venstre hjulfoten. ● Skyv pluggen (E) forsiktig inn i høyre hjulfot (2) til den stopper. ● Gjenta prosedyren på den venstre hjulfoten. 3 Montere hjulet på akselen: ● Skyv låseringen (G) i sporet (1) på akselen (H) til den stopper. ● Skyv hjulet (F) på akselen (H). 4 Montere aksel og hjul: ● Skyv akselen med det formonterte hjulet (1) gjennom begge boringene (2) til hjulføttene. ● Skyv det venstre hjulet (F) på akselen (1). ● Skyv låseringen (G) i sporet på akselen (3) til den stopper. ● Ta basisenheten ut av kartonginnlegget. ● Sett opp basisenheten i arbeidsposisjon.

7.3 Demontere knivdekselet

● Hold i boringen, og løft knivdekselet (1) av oppover.

7.4 Montere knivdekselet

● Før inn knivdekselet (1) under motkniven (2) Trykk deretter knivdekselet (1) nedover. Ved forskriftsmessig montering ligger knivdekselet (1) riktig oppå knivskiven.

7.5 Montere påfyllingstrakten

ATO 400 ● Demonter knivdekselet. (Ö 7.3) ● Før påfyllingstrakten ATO 400 (K) med begge festekrokene (1) inn i de to festene på basisenheten (2). ● Vipp frem påfyllingstrakten ATO 400 (K) til den stopper. ● Skru inn og stram av/på-bryteren (3).

7.6 Montere utkastforlengelsen

● Legg maskinen forsiktig ned bakover. Montere utkastforlengelsen ● Fest utkastforlengelsen (L) på krokene (1) i åpningene på huset (2) ovenfra, sving den nedover og trykk fast holderen (3) på sidene. ● Skru inn skruene (O), og stram dem med 1-2Nm. ● Skru ut skruen (4) på den venstre hjulfoten ca. 5 omdreininger. Fare for personskader! Kontroller at de to støtteføttene sitter godt etter monteringen. Monter hjulene slik at ventilen befinner seg på yttersiden. Pass på at låseringen (G) festes riktig i sporet (1) til akselen (H), slik at ikke hjulet kan løsne av seg selv.

Etter monteringen må det kontrolleres visuelt at påfyllingstrakten ATO 400 er riktig festet i begge festene på basisenheten. Det bør legges papp under som beskyttelse mot skader. Vi anbefaler å løsne den venstre hjulfoten litt for å lette monteringen av dekselet.

1 Montere deksel ● Sett inn dekselet (N). Pass på at føringene på dekselet (1) ligger nøyaktig i føringene på utkastforlengelsen (2). ● Sett i skruen (P), og stram med mutteren (R). ● Skru inn skruene (O), og stram dem med 1-2Nm. 2 Montere utkastplaten ● Sett inn utkastplaten (M). ● Skru inn skruene (O), og stram dem med 1-2Nm. ● Sett i skruene (Q), og stram med mutteren (R). Eventuelt spenn i utkastkanalen kan samtidig avhjelpes ved å etterjustere skruene. Stramme skruene til hjulfotfestet ● Sett opp maskinen, og kontroller at alle de monterte delene sitter korrekt. ● Stram skruene (1, 2) for hjulfotfestet med 10-12Nm.

7.8 Drivstoff og motorolje

Motorolje Se bruksanvisningen for forbrenningsmotoren for mer informasjon om anbefalt motoroljekvalitet og oljepåfyllingsmengde. Sjekk oljenivået regelmessig (Ö bruksanvisning for forbrenningsmotoren). Unngå for høyt eller for lavt oljenivå. Drivstoff Anbefaling: Kvalitetsdrivstoff, blyfri normalbensin (Ö bruksanvisning for forbrenningsmotor). Bruk en trakt ved påfylling av drivstoff (inngår ikke ved levering). Les advarslene i kapitlet "For din sikkerhet". (Ö 4.) Fylle på drivstoff ● GH 460 C: Åpne tankventilasjonsskruen (1). ● Skru av tanklokket (2). ● Fyll på drivstoff (bruk en trakt). ● Skru på tanklokket (2) igjen.

Av/på-bryteren (1) er en flerfunksjonsbryter med disse funksjonene: Sikkerhetsbryter: Av/på-bryteren (1) fungerer som sikkerhetsbryter. (Ö 10.) Aktiveringsbryter under start: Av/på-bryteren (1) fungerer som hovedbryter ved start av forbrenningsmotoren. Forbrenningsmotoren kan ikke startes hvis ikke av/på-bryteren (1) har blitt aktivert. (Ö 11.1) Slå av: Når av/på-bryteren (1) blir frigjort ved å dreie på den, slås forbrenningsmotoren av, og knivskivene stanser etter få sekunder (se Løsne av/på-bryteren). (Ö 11.2) Festeskruen til påfyllingstrakten: Når av/på-bryteren (1) skrus ut (mot urviseren), løsner påfyllingstrakten ATO 400. Når av/på-bryteren (1) skrus inn (med urviseren), festes påfyllingstrakten ATO 400 på basisenheten. Betjene av/på-bryteren: ● Trykk inn den grønne knappen (2) (symbolet I) til den stopper. Den grønne knappen låses i inntrykt tilstand. Kompostkvernen kan startes. (Ö 11.1) Løsne av/på-bryteren: ● Drei på den svarte skruknappen (3) (rødt symbol O) på av/på-bryteren (1) (kan dreies i begge retninger). Den grønne trykknappen (2) spretter opp, og forbrenningsmotoren slås av. Knivskivene stanser etter få sekunder. Kontroller at de to hjulføttene sitter fast etter at skruene er strammet. Fyll på motorolje før motoren startes for første gang (Ö bruksanvisning for forbrenningsmotoren)!

Kompostkvernen kan bearbeide både mykt og hardt materiale. Mykt materiale: Organiske planterester som frukt- og grønnsaksavfall, blomsteravfall, løv osv. – Kverne mykt materiale. (Ö 11.6) Hardt materiale: Tre- og buskavskjær, tykt kvistmateriale og forgreinet kvistmateriale. – Kverne hardt materiale. (Ö 11.6)

9.4 Brukerens arbeidsområde

● Brukeren må av sikkerhetsgrunner oppholde seg i arbeidsområdet (det grå området X) under hele arbeidet.

9.6 Riktig belastning av maskinen

Den elektriske motoren eller forbrenningsmotoren til kompostkvernen skal bare belastes så mye at motorturtallet ikke synker vesentlig. Fyll på materiale jevnt og kontinuerlig i kompostkvernen. Hvis turtallet synker under arbeid med kompostkvernen, stopper du påfyllingen slik at den elektriske motoren eller forbrenningsmotoren avlastes. Husk at forbrenningsmotoren avkjøles raskt hvis været er svært kaldt. Hvis choken ikke deaktiveres igjen etter start, oppstår en sterkere røykutvikling på grunn av endringen i luft/drivstoff-blandingen. Deretter vil forbrenningsmotoren stanse (på grunn av for mye drivstoff i motoren).

9. Informasjon om arbeid

Tre- og buskavskjær bør bearbeides i frisk tilstand, ettersom kvernens ytelse er større når materialet er friskt enn når det har tørket eller er vått. Størrelsen på påfyllingsåpningen til kvistmatingen skal kun gjøre det lettere å legge inn greiner med mye kvister og tilsvarer ikke den maksimalt tillatte diameteren på kvernematerialet. Fare for personskader! Stå litt på siden, ikke rett bak kompostkvernen (se det grå området X), slik at du ikke treffes av kvernemateriale som slynges tilbake under bearbeiding av hardt materiale (kvistmatingen (1) felt ut).

Kompostkvernen skal kun brukes når påfyllingstrakten ATO 400 er riktig lukket. Når av/på-bryteren løses ut under drift, slås den elektriske motoren eller forbrenningsmotoren automatisk av, og kverneverktøyet stanser etter få sekunder. Fare for personskade! Les grundig gjennom kapitlet "For din sikkerhet" (Ö 4.), og spesielt underkapitlet "Under arbeidet" (Ö 4.6), og følg alle sikkerhetsanvisningene. Kompostkvernen skal kun fylles på av én person om gangen. Fare for personskade! Stikk aldri hånden inn i en påfyllingsåpning! Pass på riktig belastning av forbrenningsmotoren. (Ö 9.6) De to påfyllingsåpningene (1, 2) på kompostkvernen bør ikke fylles på samtidig. Tilstoppingsfare!

Fyll utelukkende mykt materiale i påfyllingsåpningen (1), ev. tynne eller sterkt forgrenede kvister (inntil ca. 10 mm i diameter). Kvistmatingen (3) bør være felt inn under påfylling av mykt materiale. (Ö 11.4) Fuktig eller vått mykt materiale fører til at maskinen raskere blir blokkert. Fyll derfor langsomt i kompostkvernen, og følg spesielt nøye med på turtallet til forbrenningsmotoren. Når maskinen fylles med mykt materiale, er det viktig å passe på at ikke dekselet til forbrenningsmotoren dekkes av kvernet materiale. Forbrenningsmotoren kan overopphetes hvis kjøleribbene tildekkes! Forbrenningsmotoren må alltid holdes ren! Fare for personskader! Kompostkvernen må fylles riktig med hardt materiale for å unngå personskader grunnet tilbakeslag. Hvis kompostkvernen mates fra baksiden (dvs. at brukeren står i arbeidsområdet (Ö 9.4) under påfylling), bør kvistmaterialet holdes litt på skrå og føres mot venstre traktvegg frem til knivmekanismen i samsvar med symbolet (4). Ta hensyn til maksimal kvistdiameter ved påfylling. (Ö 9.3) Hensikten med den store påfyllingsåpningen (2) er utelukkende å gjøre det lettere å legge inn greiner med mye kvister. Skjær til tykke greiner og greiner med mye kvister (merk maksimal kvisttykkelse) på forhånd med en beskjæringssaks. Tynne kvister (opptil ca. 10 mm i diameter) legges inn i påfyllingsåpningen for mykt materiale (1).

Hvis påfyllingstrakten ATO 400 tas av, blir i tillegg begge knivskivene automatisk sperret mekanisk.

Fare for personskade! Ikke stå i utkastområdet når du slår av maskinen! Stå ikke ved siden av forbrenningsmotoren, og bøy deg ikke over maskinen når du slår den av. – Varme deler på forbrenningsmotoren innebærer fare for brannskader! Merk at det tar noen sekunder før arbeidsverktøyet er stanset, etter at forbrenningsmotoren er slått av. Se piktogrammet på forsiden av traktoverdelen. Ikke slå av forbrenningsmotoren før maskinen er tom for kvernet materiale. Restmateriale kan føre til at en av de to knivskivene blokkeres neste gang maskinen brukes.

● Trykk opp låsemekanismen til kvistmatingen (1), og hold den der. ● Før kvistmatingen (2) langsomt bakover (bort fra maskinen) med den andre hånden. ● Slipp låsemekanismen til kvistmatingen (1) igjen, og fell ut kvistmatingen (2) til den stopper.

Åpne verktøyrommet: ● Trykk klaffen (1) ned, og hold den der. ● Fell ned dekselet til verktøyrommet (2). Lukke verktøyrommet: ● Skyv dekselet til verktøyrommet (2) oppover helt til klaffen festes igjen.

Rengjøringsstilling for kompostkvernen: Maskinen skal bare rengjøres i stillingen som er avbildet. ● Demonter påfyllingstrakten. (Ö 12.2) Hvis ikke kompostkvernen plasseres som beskrevet, kan maskinen skades (skade på forbrenningsmotoren). Vedlikeholdsintervall: Alltid etter bruk Rengjør maskinen grundig etter hver bruk. Godt vedlikehold beskytter maskinen mot skader og forlenger levetiden. Rett aldri vannstråler mot den elektriske motorens eller forbrenningsmotorens deler, tetninger, lagerpunkter og elektriske komponenter som f.eks. brytere. Dette kan føre til ekstra reparasjonskostnader. Hvis skitt og rester som har satt seg fast, ikke lar seg fjerne med en børste, fuktig klut eller trepinne, anbefaler STIHL at du bruker spesialrens (f.eks. STIHL spesialrens). Ikke bruk sterke rengjøringsmidler. Rengjør knivskivene jevnlig. Fare for personskade! Av sikkerhetsgrunner bør maskinen være avslått når kvistmatingen (2) felles ut og inn. Fare for personskade! Av sikkerhetsgrunner skal maskinen være avslått når kvistmatingen (1) felles ut og inn. Klemfare! Pass på at du ikke klemmer fingrene mellom kvistmatingen og påfyllingstrakten når du lukker kvistmatingen.

Fare for personskader! Før du utfører vedlikeholds-- eller rengjøringsarbeid på maskinen, er det viktig at du leser nøye gjennom kapitlet "For din sikkerhet", (Ö 4.) og spesielt underkapitlet "Vedlikehold og reparasjoner". (Ö 4.7)Følg alle sikkerhetsanvisningene. Trekk alltid ut tennpluggstøpselet før vedlikeholds- og rengjøringsarbeid. Hvis knivskivene er dekt av kvernet materiale, må materialet fjernes med en børste eller lignende. Ikke stryk med hånden over huset. Knivene kan forårsake personskade! 220478 216 9906 B - NO

Kjøleribbene, viftehjulet, området rundt luftfilteret, eksosanlegget osv. må rengjøres for å sikre tilstrekkelig motorkjøling.

påfyllingstraktenATO 400 ● Løsne av/på-bryteren (1) helt til det er mulig å vippe påfyllingstrakten ATO 400 (2) bakover. ● Ta av påfyllingstrakten ATO 400 (2).

12.3 Demontere knivskivene

● Demontere påfyllingstrakten ATO 400. (Ö 12.2) 1 Løsne knivskruen: ● Sett monteringsverktøyet (1) mot knivskruen (2), og drei langsomt og forsiktig mot urviseren helt til knivskivene stoppes av anslaget. Trekk av monteringsverktøyet (1). ● Montere knivdekselet. (Ö 7.4) ● Stikk monteringsverktøyet (1) gjennom boringen til knivdekselet (3), og sett det på knivskruen (2). ● Løsne knivskruen (2) med monteringsverktøyet (1), og skru den helt ut. ● Demonter knivdekselet. (Ö 7.3) ● Ta av knivskruen (2), låseskiven (4) og klemringen (5). 2 Ta ut ventilatorkniven og knivskiven for mykt materiale: ● Ta av den korte (6) og lange (7) ventilatorkniven. ● Løft av knivskiven for mykt materiale (8). 3 Demonter innsatsen: ● Løsne skruene (9), og ta dem ut. Ta innsatsen (10) opp og ut. 4 Demonter knivfestet og knivskiven for hardt materiale: ● Skru inn skruen (11) ved hjelp av monteringsverktøy (1), og trekk samtidig av knivholderen (12). ● Skru ut og fjern skruen (11). ● Ta ut knivholderen (12) med klemringen (13). ● Løft av knivskiven for hardt materiale (14).

12.4 Montere knivskivene

Fare for personskader! Slå av maskinen. Trekk ut tennpluggstøpselet før du skrur ut av/på-bryteren (1). Bruk alltid solide hansker under arbeidet. Av sikkerhetsgrunner må knivdekselet monteres hvis det ikke utføres noen arbeider på knivskivene etter at påfyllingstrakten er tatt av. (Ö 7.4) Låseanordningen for knivskivene aktiveres automatisk etter at trakten er demontert. I låst tilstand kan knivskiven imidlertid fortsatt dreies ca. 360°, til den stopper.

Fare for personskade! Bruk alltid hansker under arbeidet! Ta aldri i knivene når de roterer. Vent til de står helt stille. Trekk ut tennpluggstøpselet! For å unngå personskade må knivdekselet alltid være montert når knivskruen løsnes (se figuren Z).

● Sett inn innsatsen (7) som vist på bildet. ● Skru inn skruene (8), og stram dem med 33-37 Nm.

● Sett på klemringen (12), og skru den fast sammen med låseskiven (13) og knivskruen (14). ● Sett monteringsverktøyet (15) mot knivskruen (14), og drei langsomt og forsiktig med urviseren helt til knivskivene stoppes av anslaget. Trekk av monteringsverktøyet (15). ● Montere knivdekselet. (Ö 7.4) ● Stikk monteringsverktøyet (15) gjennom boringen til knivdekselet (16), og sett det på knivskruen (14). ● Stram knivskruen (14) med 36-44 Nm. ● Montere påfyllingstrakten ATO 400. (Ö 7.5)

12.5 Demontere motkniven

● Demonter påfyllingstrakten ATO 400 eller knivdekselet. (Ö 12.2), (Ö 7.3) ● Løsne skruen (1), og ta den ut. ● Ta motkniven (2) opp og ut.

12.6 Montere motkniven

● Demonter påfyllingstrakten ATO 400 eller knivdekselet. (Ö 12.2), (Ö 7.3) ● Sett motkniven (1) i festet (2) på huset. ● Skru inn skruen (3), og stram den med 28-32 Nm. ● Montere påfyllingstrakten ATO 400. (Ö 7.5)

● Demontere knivskivene. (Ö 12.3) Posisjoner utsparingen til klemringen på hjørnet av kniven, slik at klemringen ligger plant på knivskiven. Innsatsen kan kun monteres som vist på bildet. Den lar seg ikke skyve inn i en annen posisjon. Den lengste av de to ventilatorknivene må settes inn først. Sett deretter inn den andre ventilatorkniven 90° forskjøvet i forhold til den første ventilatorkniven. Fare for personskader! Knivdekselet skal alltid være montert når knivskruen strammes (se figuren Z). Fare for personskader! Bruk alltid solide hansker under arbeidet!

Fare for personskader! Bruk alltid solide hansker under arbeidet! Fare for personskader! Bruk alltid solide hansker under arbeidet! Hvis knivene er sløve, anbefales det å snu alle knivene på den aktuelle knivskiven. Alle knivene (uavhengig av knivgeometrien) snus på samme måte. Fare for personskade! For å unngå personskader bør knivskivene alltid strammes nedover før montering eller demontering av knivene.

● Løsne skruene (1) og ta dem ut sammen med mutrene (2). ● Ta kniven (3) opp og ut.

● Rengjør knivene. ● Snu kniven (3) og legg den på knivskiven med den skarpe kanten liggende fritt. Pass på at boringene flukter. ● Stikk skruene (1) gjennom boringene, og skru inn mutrene (2). Trekk til mutrene (2) med et tiltrekkingsmoment på 8-10Nm. Snu tre kniver på knivskiven for hardt materiale (bilde B):

● Løsne skruene (4) og skruene M8 (5), og ta dem av sammen med mutterne (6) og mutterne M8 (7). ● Ta knivene (8) og knivene (9) opp og ut.

● Rengjør knivene. ● Snu knivene (8), og legg dem på knivskiven med den skarpe kniven liggende fritt. Boringene skal flukte. ● Stikk skruene (4) gjennom boringene, og skru inn mutrene (6). Ikke stram! ● Trykk sammen de to knivene (8) slik som på det lille bildet, og hold dem slik. Det må ikke være noe mellomrom mellom knivene (8). ● Trekk til mutrene (6) med et tiltrekkingsmoment på 8-10Nm. ● Snu knivene (9), og legg dem på knivskiven med den skarpe kniven liggende fritt. ● Stikk skruene M8 (5) gjennom boringene, skru inn mutterne M8 (7) og stram med 16-20 Nm.

● Demontere knivskivene. (Ö 12.3) ● Demontere knivene. (Ö 12.7) Slipevinkel: Slipevinkelen er 30° for alle knivene. Fremgangsmåte for sliping av knivene: Husk følgende når knivene skal slipes: ● Knivene må avkjøles under sliping, f.eks. med vann. Knivene må ikke bli blå, ettersom dette reduserer holdbarheten. ● Knivene må slipes jevnt for å unngå vibrasjoner forårsaket av ubalanse. ● Kontroller at knivene ikke er skadet før de monteres igjen: Skift ut kniver som har synlige hakk og sprekker, eller som er slipt ned til slitegrensen. ● Ta hensyn til angitt slipevinkel ved sliping av kniveggene. ● Slip knivene mot eggene. ● Fjern eventuelt grader på skjærekanten etter avsluttet sliping ved bruk av et fint slipepapir.

12.9 Knivenes slitegrenser

1 Oversikt over kniver 2 stk. ventilatorkniver (1) 6 stk. kniver (2) 1 stk. kniv (3) 1 stk. motkniv (4) Knivskive for mykt materiale: Knivskiven for mykt materiale har fire kniver. Knivskive for hardt materiale: Knivskiven for hardt materiale har to kniver og én kuttekniv. Det må ikke være noe mellomrom mellom de to knivene (8) etter monteringen. Et mellomrom mellom de to knivene svekker inntrekkingsfunksjonen. Det anbefales å overlate sliping av alle knivene til en forhandler, ettersom feilslipte kniver (feil slipevinkel, ubalanse og forskjellig slipte kniver osv.) kan svekke funksjonen til kompostkvernen (inntrekkingen av materiale, knivenes stabilitet osv.). Bruk alltid vernebriller under sliping. Pass på at ingen personer oppholder seg i fareområdet. Snu eller skift ut de forskjellige knivene før slitegrensene (A, B, C, D) er nådd. STIHL anbefaler STIHL forhandleren. Målingen av de angitte verdiene må gjøres på flere målepunkter (to til tre er anbefalt) langs skjærekanten på alle knivene. Den minste verdien til en kniv skal brukes. Det anbefales å snu eller skifte ut alle knivene samtidig!

Vedlikehold hos forhandleren Vi anbefaler å få utført vedlikehold av kompostkvernen hos en forhandler. STIHL anbefaler STIHL forhandleren. Profesjonell bruk (bruk av kompostkvernen i næringsvirksomhet): Hver 6. måned Privat bruk: Årlig Serviceintervall for kutteenheten: Alltid før bruk: Kontroller at kutteenheten (dvs. knivskive, kniver, låseskive, klemring og skrue) sitter godt, og se etter tegn på slitasje, riper og andre skader. Kontroller knivenes slitegrenser. (Ö 12.9)

Hjulenes glidelagre er vedlikeholdsfrie. Lufttrykk: 1,8 - 2,0 bar Vedlikeholdsintervall: Lufttrykket i dekkene bør alltid kontrolleres og eventuelt optimeres før hver bruk og hvis kompostkvernen ikke har vært i bruk på lang tid. Optimere dekktrykket: ● Skru av hetten (1) på ventilen (2), og still inn oppgitt lufttrykk ved hjelp av et egnet manometer. ● Skru hetten (1) på ventilen (2). Kontrollere dekktrykket uten manometer: Hvis du ikke har noe manometer tilgjengelig, kan dekktrykket kontrolleres med utgangspunkt i kontrollmålet (Y) fra akselen til bakken. Minimumsavstand Y = 110mm

12.13 Oppbevaring og vinterlagring

Kompostkvernen skal kun oppbevares i driftssikker stand og med påfyllingstrakten ATO 400 eller knivdekselet montert. Se til at alle muttere, bolter og skruer er strammet godt, skift ut farehenvisninger og advarsler på maskinen som har blitt uleselige, og kontroller hele maskinen for slitasje og skader. Skift ut slitte eller skadede deler. Sørg for å få utbedret eventuelle feil før maskinen settes bort for lengre tid. Husk følgende hvis kompostkvernen ikke skal brukes på lengre tid (vinterlagring): ● Rengjør alle delene grundig. ● Smør alle bevegelige deler godt med olje eller fett. ● Tøm drivstofftanken og forgasseren (f.eks. ved å la forbrenningsmotoren gå). ● Skru ut tennpluggen og fyll ca. 3 cm³ motorolje gjennom tennpluggåpningen i forbrenningsmotoren. Drei forbrenningsmotoren noen ganger uten tennplugg. ● Skru inn igjen tennpluggen. ● Skift olje (Ö bruksanvisningen for forbrenningsmotoren). ● Dekk til forbrenningsmotoren, og parker maskinen i oppreist stilling i et tørt rom med lite støv. Trekke eller skyve kompostkvernen (bilde A): ● Hold i transporthåndtaket (1) på kompostkvernen, og vipp maskinen bakover helt til den står på hjulene. ● Kompostkvernen kan dras eller skyves langsomt (skrittempo). Løfte eller bære kompostkvernen (bilde B): Brannfare! Hold tennpluggstøpslet unna hullet for tennpluggen (brannfare).

Fare for personskade! Les kapitlet "For din sikkerhet" nøye, spesielt avsnittet "Transport", og følg anvisningene der. (Ö 4.4) Kompostkvernen må bare transporteres med påfyllingstrakten ATO 400 montert og kvistmatingen felt inn. Av sikkerhetsgrunner (utildekkede kniver) må knivdekselet monteres hvis kompostkvernen transporteres uten påfyllingstrakt ATO 400. (Ö 7.4) Kompostkvernen skal alltid bæres av minst tre personer. Bruk alltid egnet verneutstyr (vernesko, hansker). Ta hensyn til vekten som er angitt i kapitlet "Tekniske data" når maskinen skal løftes eller tippes. (Ö 18.)

Fare for personskader ved trinn, avsatser og skrå ramper! På grunn av vekten må det utvises spesielt stor forsiktighet ved trapper, kantstein, avsatser, andre forhøyninger og skrå ramper. Maskinen må skyves ned, ikke trekkes, over trinn, avsatser, andre forhøyninger og skrå ramper. Brukeren må da alltid stå høyere enn maskinen, slik at ikke vedkommende risikerer å få maskinen over seg hvis han/hun mister kontrollen over den. Skyv maskinen maksimalt over to til tre trinn. Få hjelp av ytterligere to personer hvis maskinen skal bæres over flere trinn. Maskinen er tung. Fare for personskader! Siden maskinen er tung (> 50 kg), anbefaler vi på det sterkeste at maskinen ikke bæres, men forflyttes ved å skyve den på hjulene. Hvis det er behov for å løfte eller bære den, skal egnede løfteanordninger brukes. Manuell løfting krever innsats av tre personer som hhv. griper om hjulfot eller påfyllingstrakt. Ved løft og bæring er det viktig å bruke egnet vernebekledning som dekker underarmene og overkroppen helt.235 DEENFRNLITESPTSVFIDAPLSK NO 0478 216 9906 B - NO ● Hold i transporthåndtaket (1) og begge de svarte støtteføttene (2) på kompostkvernen når den skal løftes eller bæres. Transportere kompostkvernen på en lasteflate (bilde C): Sikre kompostkvernen med egnede festemidler på lasteflaten når den skal transporteres, slik at den ikke glir. Fest stropper eller seler på disse stedene på maskinen: – Aksel (innsiden av hjulfoten) – Venstre hjulfot – Høyre hjulfot – Påfyllingstrakt ATO 400 Viktige henvisninger vedrørende vedlikehold for produktgruppen Bensindrevet kompostkvern (STIHL GH) STIHL frasier seg ethvert ansvar for materielle skader og personskader som skyldes at bruksanvisningen ikke er fulgt (spesielt med hensyn til sikkerhet, betjening og vedlikehold) eller at det er brukt ikke-godkjente påbyggings- eller reservedeler. Følg disse henvisningene for å unngå skader eller unormal slitasje på din STIHL maskin:

Enkelte av komponentene på STIHL maskinen utsettes for normal slitasje også når produktet brukes i henhold til bestemmelsene. Disse komponentene må skiftes ut i tide, avhengig av hvordan og hvor mye produktet brukes. Dette innbefatter: –kniv – knivskive –kilerem

2. Følg informasjonen i denne

bruksanvisningen. Bruk, vedlikehold og lagring av STIHL maskinen må skje i henhold til informasjonen i denne bruksanvisningen. Brukeren må selv ta ansvaret hvis det oppstår skader fordi sikkerhets-, bruks- og vedlikeholdsforskriftene ikke er fulgt. Dette gjelder spesielt for: – Ikke forskriftsmessig bruk av produktet. – Bruk av drivstoff som STIHL ikke har godkjent (smøremidler, bensin og motorolje, se bruksanvisningen for forbrenningsmotoren). – Endringer på produktet som ikke er godkjent av STIHL. – Bruk av tilleggsdeler, tilleggsutstyr eller klippeverktøy som ikke er godkjent av STIHL. – Bruk ved sportsarrangementer eller andre konkurranser. – Skader som følge av at produktet er brukt med defekte komponenter.

3. Vedlikeholdsarbeider

Alle arbeider som er nevnt under “Vedlikehold“, må utføres regelmessig. Hvis brukeren ikke kan utføre disse vedlikeholdsarbeidene selv, skal han eller hun ta kontakt med en forhandler. STIHL anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utføres hos en STIHL forhandler. I tillegg til jevnlige tilbud om opplæring, får STIHL forhandlerne regelmessig tilsendt teknisk informasjon. Hvis disse arbeidene forsømmes, kan det oppstå skader som brukeren er ansvarlig for. Slike skader er blant annet: – Korrosjonsskader og andre skader som oppstår som følge av uegnet lagringssted. – Direkte skader og skader som skyldes bruk av andre reservedeler enn originale STIHL reservedeler. – Skader som skyldes vedlikeholds- eller reparasjonsarbeider som ikke er utført hos autoriserte forhandlere. Komplett knivskive for mykt materiale:

Kvernet materiale skal komposteres, og ikke kastes sammen med husholdningsavfall. Emballasjen, maskinen og tilbehøret er produsert av gjenvinnbare materialer og må kasseres i samsvar med dette. Atskilt, miljøvennlig kassering av materialrester bidrar til økt gjenbruk av verdistoffer. Maskinen skal derfor leveres til gjenvinning når den normale levetiden er nådd.

Gjør forbrenningsmotoren ubrukelig før kassering. Husk spesielt å fjerne tenningskabelen, tømme tanken og tappe ut motoroljen. Knivene kan forårsake personskade! Selv om kompostkvernen ikke lenger er i bruk og skal kasseres, skal den aldri stå uten tilsyn. Sørg for å oppbevare maskinen og knivene utilgjengelig for barn.

REACH er navnet på en EU-bestemmelse for registrering, vurdering og godkjenning av kjemikalier. Informasjon om innfrielse av REACH- bestemmelsen (EU) nr. 1907/2006 finnes på www.stihl.com/reach. Feil/problem: Forbrenningsmotoren starter ikke Mulig årsak: – Av/på-bryteren ikke aktivert – Påfyllingstrakten er ikke forskriftsmessig lukket - sikkerhetsbryteren er i funksjon (sikkerhetslåsing) – Knivskiven er blokkert – Drivstofftanken er tom; drivstoffrøret er tilstoppet – GH 460 C: Tankventilasjonsskruen er lukket – Dårlig, forurenset eller gammelt drivstoff i tanken – Tennpluggstøpselet er koblet fra tennpluggen; pluggledningen er dårlig festet på kontakten – Luftfilteret er skittent – Tennpluggen er tilsotet eller skadet; feil elektrodeavstand Tiltak: – Betjen av/på-bryteren (Ö 8.1) – Lukk påfyllingstrakten forskriftsmessig, og skru fast (skru fast av/på-bryteren) (Ö 7.5) – Fjern rester av kvernet materiale i huset (OBS! Trekk ut tennpluggstøpselet) – Fyll på drivstoff, rengjør drivstoffrørene (Ö 7.8) – Start maskinen som beskrevet i instruksjonene (GH 460 C: Åpne tankventilasjonsskruen) (Ö 11.1) – Bruk alltid blyfri normalbensin av god kvalitet, og rengjør forgasseren (Ö 7.8) – Koble til tennpluggstøpselet, kontroller forbindelsen mellom pluggledning og støpsel # – Rengjør luftfilteret # – Rengjør eller skift ut tennpluggen; juster elektrodeavstanden # Feil/problem: Forbrenningsmotoren blir svært varm Mulig årsak: – Kjøleribbene er skitne – For lavt oljenivå i forbrenningsmotoren – Overflaten på forbrenningsmotoren er dekt av kvernet materiale Tiltak: – Rengjør kjøleribbene (Ö 12.1) GH 460.0: Forbrenningsmotor, modell 4-takts forbrenningsmo- tor Type B&S Series 850 EXi OHV Nominell effekt ved nominelt turtall 3,4 - 3000 kW - o/min Slagvolum 190 ccm Drivstofftank 1,0 l Maksimal kvistdiameter 60 mm Nominelt turtall forbrenningsmotor 3000 o/min I henhold til direktiv 2000/14/EC: Garantert lydeffekt- nivå L WAd 104 dB(A) I henhold til direktiv 2006/42/EC: Lydtrykknivå på arbeidsplassen L

– Etterfyll motorolje (Ö 7.8) – Fjern kvernet materiale fra forbrenningsmotoren Feil/problem: Sterke vibrasjoner under drift Mulig årsak: – Defekt knivskive eller kniv – Løst motorfeste Tiltak: – Kontroller og eventuelt reparer knivskivene, knivene, knivakselen, skruene, mutrene, skivene og lagrene til klippeenheten # – Stram skruene for motorfestet # Feil/problem: Vanskelig å starte, eller motoreffekten avtar Mulig årsak: – Kvernemateriale i huset – Vann i drivstofftanken og forgasseren, forgasseren er tilstoppet – GH 460 C: Tankventilasjonsskruen er lukket eller ikke helt åpen – Drivstofftanken er skitten – Luftfilteret er skittent – Tennpluggen er defekt Tiltak: – Fjern rester av kvernemateriale i huset (trekk ut tennpluggstøpselet!) (Ö 12.1) – Tøm drivstofftanken; # Rengjør drivstoffrøret og forgasseren – GH 460 C: Start maskinen som beskrevet i instruksjonene (åpne tankventilasjonsskruen) (Ö 11.1) – Rengjør drivstofftanken # – Rengjør luftfilteret # – Rengjør tennpluggen # Feil/problem: Redusert kverneytelse Mulig årsak: – Sløve kniver – Feil sliping av knivene – Bøyd knivskive Tiltak: – Etterslip eller skift ut knivene (Ö 12.8)

20.1 Bekreftelse av overleveringen

20.2 Servicebekreftelse

Gi denne bruksanvisningen til STIHL fagforhandleren når du får utført vedlikeholdsarbeider. Forhandleren bekrefter det utførte arbeidet ved å fylle ut de angitte feltene.

Service utført Dato for neste service
