MSZEF42VGKS - Ilmastointi MITSUBISHI - Ilmainen käyttöohje ja opas

Merkki	Mitsubishi
Malli	MSZEF42VGKS
Tuotetyyppi	Split-ilmastointi
Sähkönsyöttö	~ / N, 230 V, 50 Hz
Jäähdytysteho	4,2 kW
Lämmitysteho	5,4 kW
Sähkönkulutus (jäähdytys)	1,200 kW
Sähkönkulutus (lämmitys)	1,455 kW
Kylmäaine	R32, 0,74 kg
Sisäyksikön paino	11,5 kg
Ulkoyksikön paino	35 kg
Sisäyksikön äänitaso (jäähdytys)	42/36/29/23/19 dB(A) (Erittäin korkea/Hiljainen)
Sisäyksikön äänitaso (lämmitys)	45/37/29/24/21 dB(A) (Erittäin korkea/Hiljainen)
Ulkoyksikön äänitaso	49 dB(A)
Päätoiminnot	Jäähdytys, lämmitys, ilmanvaihto, kuivatus, ECO-talous tila, viikoittainen ajastin, i-saving, sisäänrakennettu Wi-Fi
Huolto	Suodattimien puhdistus 2 viikon välein; ionisoitu hopeailmansuodatin 3 kuukauden välein, vuosittainen vaihto
Turvallisuus	Vikavirtasuoja, kylmäainevuotosuojaus, automaattinen pysäytys häiriön sattuessa
Varaosat	Ilmansuodatin (MAC-2370FT-B), ilmanpuhdistussuodatin (MAC-2370FT-E)
Yleiset tiedot	Sisäänrakennettu Wi-Fi-liitäntä, MELCloud-yhteensopivuus, maksimipaine 4,17 MPa

Usein kysytyt kysymykset - MSZEF42VGKS MITSUBISHI

Kuinka asennan ilmastointilaitteen?

Asennuksen tulee suorittaa valtuutettu jälleenmyyjä. Älä koskaan yritä asentaa laitetta itse. Oma sähköpiiri ja asianmukainen maadoitus ovat pakollisia.

Mitä tehdä, jos ilmastointilaite ei jäähdytä?

Tarkista ensin ilmansuodattimet: jos ne ovat likaiset, puhdista ne. Varmista, että asetettu lämpötila on alhaisempi kuin huonelämpötila. Jos ongelma jatkuu, katkaise virta ja ota yhteys ammattilaiseen.

Kuinka usein suodattimet tulee puhdistaa?

Ilmansuodatin on puhdistettava 2 viikon välein. Ionisoitu hopeailmanpuhdistussuodatin puhdistetaan 3 kuukauden välein ja vaihdetaan vuosittain (viite MAC-2370FT-B).

Kuinka käytän Wi-Fi-toimintoa?

Sisäänrakennettu Wi-Fi-liitäntä (tyyppi VGK) mahdollistaa ilmastointilaitteen ohjauksen MELCloud -sovelluksen kautta. Yhdistä liitäntä reitittimeesi mukana toimitetun asennusoppaan avulla. Lisätietoja on verkkosivustolla www.melcloud.com.

Mitä käyttömerkkivalon vilkkuminen tarkoittaa?

Vilkkuminen ilmaisee häiriötä. Pysäytä ilmastointilaite välittömästi, irrota virtajohto ja ota yhteys valtuutettuun jälleenmyyjään. Älä yritä korjata itse.

Kuinka asetan viikoittaisen ajastimen?

Paina kaukosäätimen WEEKLY-painiketta siirtyäksesi asetustilaan. Käytä navigointipainikkeita valitaksesi haluamasi päivän, kellonajan ja lämpötilan. Vahvista SET-painikkeella. Ota ajastin käyttöön painamalla WEEKLY-painiketta uudelleen.

Mitä kylmäainetta tämä laite käyttää?

Tämä laite käyttää kylmäainetta R32, täyttömäärä 0,74 kg. R32 on syttyvää. Vuodon sattuessa tuuleta huone ja ota yhteys ammattilaiseen.

Kuinka vaihdan kaukosäätimen paristot?

Avaa kaukosäätimen takana oleva paristolokero. Vaihda vanhat paristot uusiin saman tyyppisiin (AAA). Älä sekoita uusia ja vanhoja paristoja. Noudata napaisuutta.

Mitä tehdä, jos sisäyksiköstä vuotaa vettä?

Pysäytä ilmastointilaite välittömästi ja katkaise virta. Vuoto voi johtua likaisesta suodattimesta tai tukkeutuneesta viemäristä. Ota yhteys valtuutettuun jälleenmyyjään tarkastusta ja korjausta varten.

Kuinka aktivoin ECO-talous tilan?

Paina kaukosäätimen ECONO COOL -painiketta. Mikroprosessori säätää automaattisesti lämpötilaa ja ilmavirran suuntaa vähentääkseen energiankulutusta samalla kun mukavuus säilyy.

KÄYTTÖOHJE MSZEF42VGKS MITSUBISHI

Sisä- ja/tai ulkoyksikössä csiintyvien merkkien selitykset

	VAROITUS (tulipalovaara)	Yksikössä käytetän syttyvää kylmäinetta. Jos kylmäinetta pääsee vuotamaan ja se pääsee kosketuksiin tulen tai lämmitysosan kanssa, se synnyttäa haitallista kaasua ja aiheuttaa tulipaloriskin.
	Lue KÄYTTÖOHJEET huolellisesti ennen käytöä.
	Huoltohenkilöstön on luettava KÄYTTÖOHJEET ja ASENNUSOPAS huolellisesti ennen käytöä.
	Lisätietao on mm. KÄYTTÖOHJEISSA ja ASENNUSOPPAASSA.

Koska tuolteessa on pyoriviia osia ja osia, jotka saattavat aiheuttaa sahkiskun, lue "Turvallisuusvarotoimet" ennen tuotteen kayttoa.
Tassə olevat varoitukset ovat tärkeitā turvallisuutesi kannalta. Perehdy nihin huolellisetli.
Kun olet lukenut tāmān ohjekirjan, saïlytä se asennusohjeiden kanssa paikassa, josta lóydāt sen helposti.

Merkinnat ja niiden merkitykset

VAROITUS:

Virheellinen käsitty saattaa aiheuttaa vakavan vaarati-lanteen, josta on suurrela todennäköisyddela seuraksena vakava loukkaantuminen tai kuolema.

HUOMIO:

Virheellinen käsittely saattaa johtaa vakavaan vaaratilanteeseen oloshteista riippuen.

VAROITUS
	Alä liitä virtajohtoa vãilipisteeseen, kãytã jatkojohtoa tai liitä useita laitteita yhteen pistorasiaan. • Tãma saattaa aiheuttaa yikuunemisen, tulipalon tai sãhköiskun vaaran.
	Tarkista, etta pistoke on puhdas, ja tãyönã se sitten pistorasian. • Likainen pistoke saattaa aiheuttaa tulipalon tai sãhköiskun vaaran.
	Alä niputa, vedã tai vauriota virtajohtoa üläkã tee silhen muutoksla. Alä allista virtajohtoa kuumuudelle alãkã laita raskaita esineitäten paâlle. • Tãma saattaa aiheuttaa tulipalon tai sãhköiskun vaaran.
	Alä siirra OFF/ON-katkaisinta alãkã irrota virtajohtoa kãytön aikana. • Tãma saattaa synnyttäã kipinöïtã, jotka saattavat johtaa tulipalon sytymiseen. • Kūn sisäyksikkã on kytkety pois pãàltã kaukosãtimellã, varmistä, etä katkaisin ONOFF-asennossa, tai irrota virtajohdon pistoke pistorasiasta.
	Alä allista ruumistasi suoraan kylmälle ilmalle pitkiki si ojiksi. • Se saattaa olla haitallista terveydelle.
	Kãytãjã el saa asenta, slirtã, purkaa elkã körjata yksikkãø elkã tehdã sihen muutoksisa. • Asiattomasti kãsifetyll mästoinilaite voi aiheuttaa tulipalon, sãhkölskun, loukkaantumisen, vesivahong en tms. Kysy lisãtietoja jällenmyy-jältã. • Jos virtajohto on vaurloitunut, anna valmistajan tai huoltollikkeen edustajan vailtaa sedaarilanteen vãitãmiseksi.
	Varmista laitteen asennuksen, siiron tai huollon yhteydessã, etta jãhdytspirilin el pãsse mitään muuta ainetta kuiin mãärlettyä kylmãinalnetta (R32/R410A). • Jos pirlin pãsee viera itaileita, kuten ilmaa, seurauktena saattaa olla liallinen paineen nousu sekä rãjãndys tai henkilëvahinko. • Muun kūn järestelmälle mãäritetyn kylmãainen kãytäminen aihe-uttaa maakienisen vijan, järestelmän toimintahãirlön tai laitevaurion. Pahimmassa tapaukssesa tãma voi tehedã tuottæsta vaarallinen.
	Tãta laitteet al ole tarkoitettuyfysistêl tai henkisedi vajaakykylisten, aistivammaisten tai kokemattomien henkölden (lapset mukaan lukken) kãytönn, ølen heldan turvallisuudeastaan vastaava henkliöole opastanut tai neuvonut heita laiteen kãytössã.
	Lapsia on valvottava ja varmistettava, ettelvã he leiki laitteella.
	Alä työnna sormea, keppä tai multa esineita ilman tulo- tai lâhtó-aukkoon. • Tãma saattaa johtaa lourkkaantumisen, sillã yksikón sisãlløleva tuuletin pyörii suurella nopeudella kãytön aikana.
	Jos havaitset ilmastointilaiteen toiminnaa jotakin poikkeavaa (Jos eslmerkiksi halse palaneelta), sammuta latje ja irrota virtajohto pistorsiasta tai kãnnä katkaisin OFF-asentoon. • Jos laitteen kãytöø jalketaan poikkeavasta tilasta huolimatta, seu-ruaksena saattaa olla laitteen virheotimnta, tulipalo tai sãhköisku. Ota tãssä tapaukssesa yhteytã laiteen tomittajaan.

Ohjekirjassa käytetyjen kuvakkeiden merkitykset

: Valta tekemasta.

: Seuraa ohjeita.

: Ala koskaan tyonnä sormea,keppia jne.

: Alä koskaan nouse sisä- tai ulkoyksikon pääle alakä laita mitään yksikon pääle.

: Sahköskun vaara. Noudata varovaisuutta.

: Muista irrottaa virtajohdon pistoke pistorasiasta.

: Katkaisevirta.

: Tulipalovaara.

: Alä koskaan kosketa marin kasin.

: Alä koskaan roiskuta yksikköön vetta.

J	Jos ilmastointilaite ei viilennä tai lammitä, syynä saattaa olla kylmaalneun vuota. Jos kylmaalneuvuoto havaltaan, lopeta käytö, tuuleta houne huolelissente ji ta otä valittämsti yhteys myjäään. Jos korjaustoimin kuuluu kylmaaeneine liääminen, pyydä houilototekni-kolta liättojea. • Ilmastointilaitessa käytetyt kylmaaine ei ole haitallista. Tavallisesti vuota ei eslinny. Jos kylmaainett a kutenkin pääsee vutamaan ja joutuu kosketuksin tulen tai lammityssosan, esimerkiki lmpöpuhtämen, kerosinilammityslaitteen tai keitliieden, kanssa, se synnyttä haialla tkaasua ja aiheuttaa tulipolvaaran.
	Käytäjä ei saa koskaan yrlttä pestä slyäksikön sisäpuolta. Jos yksikön sisäpuoll kalpaa puhdistusa, otyhtes jälleenmyjään. • Sopimaton pesuaine voi vahingolittaa yksikön sisällä olevia muovimäterialea, mistä voi aiheutua vesivuoto. Jos pesuainenj tautu koske-tuksin mootlorin sähköosien kanssa, voi tastä aiheutua toimintahärö. savua tai tulipalo. • Laitotta täytä yäslitytä huoneessa, jossa ei ole jatvukäytäösä sytymislahteä (kuten avotuli tai käytössä oleva kausulaite tai sähköllammitin). • Huomaa, etta kylmaaineet saattavat olla hajtottomia. • Älä nopeuta huurteenpoistoa tai käytä muita kuin valmistajan suositela muhdistusmeneteilmä. • Älä puhkaise tai polta. Sisäyksikön saa asentaahuoneisiin, joiden lattiapinta-ala ylttä annetut maäritykset. Pyydä lisätietoja myjäää.
	Tämä laite on tarkoilettaru erikoistuneiden tai koulutettujen henkilöiden käytönn mymälöissä, pienteollisuudessa ja maatiloilla sekä kouluttamattomien henkilöiden käytönn kaupallissessa käytössä.
HUOMIO
	Älä koske ilman tuloaukkon aläkä sisä- tai ulkoyksikön alumil-nlevin. • Tämä saattaa johtaa loukkaantumseen.
	Älä käytä hyonteismyrkkyjä tai syttyviä sumutteita yksikön lähellä. • Tämä saattaa johtaa tulipaloon tai yksikön tumellumseen.
	Älä allista lemmikkieläimiä tai huonekasveja suoralle ilmavirralle. • Tämä saattaa johtaa lemmikin tai kasvin vahingoittumseen.
	Älä aseta muita sähkölaitteita tai huonekaluja sisä- tai ulkoyksikön alle. • Yksikóstä saattaa lippua vetä, joka saattaa aiheuttaa vauroiota. • Ålä jatä yksikkoä asennusjalustalle, jos jalusta on vauroitunut. • Yksikkoä saattaa pudota ja aiheuttaa vauroiota. • Älä seiso epävakaalla penkillä yksikön käytämiseksi tai puhdistamiseksi. • Saatat loukkaantua, jos putoaat. • Ålä vedä virtajohdosta. • Tämä saattaa johtaa johdon ytlmen vauroitumseen, jostaa saattaa olla seurauktensala iatteen ylikuumeneminen tai tulipalo.

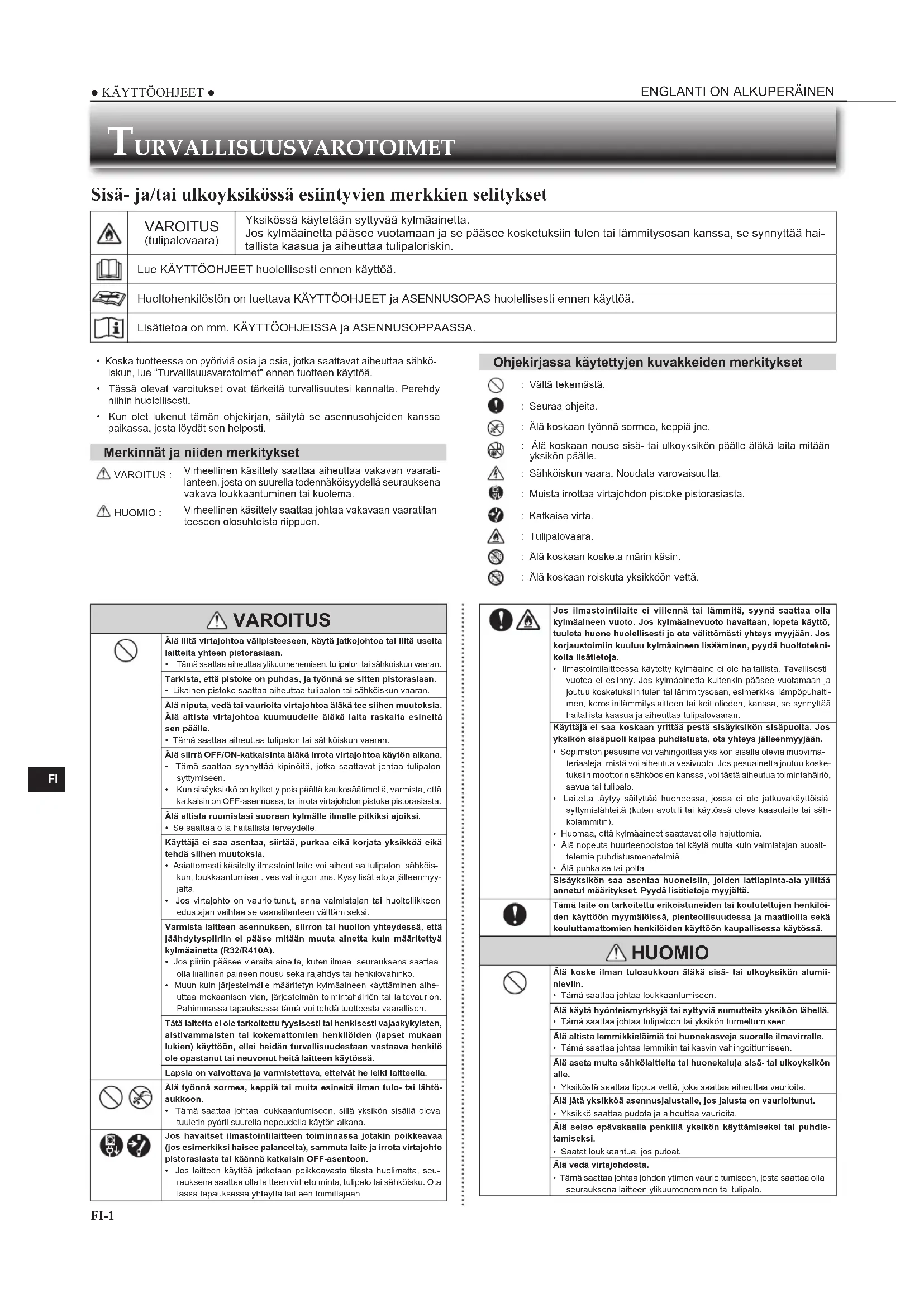

TURVALLISUUSVAROTOIMET

	Alä lataa tai pura paristoja aläkä hiitta tuleen. • Paristot saattavat vuotaa, aiheuttaa tulipalon tai räjähtäa.
	Alä käytä yksikköä yli 4 tuttin anjan kosteusprosentin ollessa korkea (suht. kosceus 80% tainemän) ja/tajos ikkuna tai ulko-ovl on auki. • Tämä voi aiheuttua ilmastointilaiteessa veden kondensoitumista, ja laitleesta voi tippua vetta, joka kastelee tai vahingoittaa huonekaluja. • Veden kondensoituminen ilmastointilaiteessa voi johtaa homeen tai muun sienikasvuston muodostumisen.
	Alä käytä yksikköä mihinkäan erikoistarkoitukseen, esimerikksi ruuan sallytkyseen, elänten pesää tai kasvien kasvattamseen tai tarkkuusinstrumenttien tai taide-esineiden sallyttämisen. • Esineiden laatu saattaa käräla, ja eläimet tai kasvil saattavat vahin-goittua.
	Alä allsta polttolaitteita soralle ilmavirralle. • Tämä saattaa johtaa epätäydellseen palamiseen.
	Alä koskaan laita paristoja suuhun, Jotta et niele nilta vahingossa. • Paristojen nieleminen voi aiheuttaa tukehtumis-ja/tai myrktysvaaran.
	Ennen kuin puhdistat yksikon, katkaise siitä virta ja irrota virtapistoke tai kännä katkalsin OFF-asentoon. • Tämä saattaa johtaa loukaantumseen, sillä yksikon sisälä oleva tuuletin pyörä suurella nopeudella käytön alkana.
	Jos yksikkö on pitkään käytämmättä, irrota pistoke pistoraslasa tal kännä katkaisin OFF-asentoon. • Yksikköön saattaa kertyä likaa, mikä saattaa aiheuttaa ylikuumene-misen tai tullapolon.
	Vaihda kaikki kaukosätimen paristot uusiin samantyyppisiin paristohin. • Vanhojen paristojen käytäminen sekaisin uusien kanssa saattaa aiheuttaa ylikuumenemisla, vuolaa tari rajāhdyksen.
	Jos paristoneste joutuu kosketuksilin lihon tai vaatteiden kanssa, pesie iho tai vaatteet lapikotaisin puhtaalla vedellä. • Jos paristonestetä joutuu silminal, pesie silmat karkoin puhtaalla vedellä ja hakeudu valittomästi läkarin hoitoon.
	Huolehdi siltä, atta alue on hyvin ilmastotoiu,Jos yksikköä käytetäan samaan aikaan polttolaitteen kanssa. • Jos alue on riittamattämi dilastatoiu, saattaa esiencyhappikaloa.
	Kännä katkaisin OFF-asentoon ukonilmalla,Jos esiencyy sal-montla. • Yksikkö saattaa vaurioitua salamaniskusta.
	Kun ilmastointilaitetta on käytety usean kauden ajan, tarkista ja huolla se tavallisten puhistustoismien lissäkl. • Yksikkö keräntyvatlika ja poly saattavat aiheuttaa epamielyttävihaju, synnyttä, sienikasvustaa, esimerikski hometaa, tai tukkia poistouakon, jostaa saattaa olla seurauksena veden vuoataminisisäyskõstä. Pyydä itaiteen tomittajalta neuvoja itaiteen tarkistukseen ja huoltoon, Jokta vaativat erityistletämysta ja-taljoa.
	Alä koske katkaisimil märin käsin. • Saatat saada sähköskun.
	Alä puhdista ilmastointilaltetta vedellä aläkä laita sen pälä astiolta, Jolissa on vetta, esmerikksl kukkamaljakkoa. • Tämä saattaa aiheuttaa tulipalon tai sähköskun vaaran.
	Alä nouse tai laita mitään esineitä ulkoyksikön pälä. • Saatat loukkaantua,Jos putaoi tai jos yksikon pälä oleva esine putoaa.

TÄRKEÄÄ

Likaiset suodattimet voivat aiheuttaa ilmastointilaitteessa kondensaatiota, miki voi johtaa homeen tai muun sienikasyvuston muodostumisen. Tästä syystä suositellemmle Ilmansuodattlimen puhldistamista 2 vilkön väelin.

Varmista Ellen käytön aloittamista, että vaakasiivekkeet ovat suljetussa asennossa. Jos laitetta käytetän vaakasiipien ollessa avoimessa asennossa, ne eivät välttämättä palaa oikeaan asentoon.

Asennus

VAROITUS
	Pyydä laitteen toimittajaa asentamaan ilmastointilaite. • Käytää jär ai saa asenta sitä, koska sen asentamiseen vaaditaan erikoistietämystä ja -taitoja. Väärin asennetu ilmastointilaite saattaa alheuttaa vesivuotaa, tulipalon tai sähköiskun.
	Ilmastointilaitteellä plttä olla omä vrtälähteensä. • Jos laitteen kanssa käytetään jotain muuta virtalähdettä, laite saattaa yikuumentua tai saattaa syttä tulipalo.
	Aä asenna yksikkö palkkaan, missä saattaa esilntyä tulenarkojen kaasujen vuotaa. • Jos vuotavaa kaasua kerääntyy yksikon ympärille, seurauktena saattaa ollä rajähdys.
	Maadoita yksikkö asiannukaisesti. • Aä kytke maata kaasuputkeen, vesiputkeen, ukkosenjohdattimeen tai puhelininjan. Väärin maalettu yksikkö saattaa aiheuttaa sähköiskun.
HUOMIO
	Asenna maavuotokytkin,Jos ilmastointilaitteen asennuspaikkä sitä edellyttä (esim. erittään kosteilla alueillä). • Jos maavuotokytkintä ei asenneta, seurauktena saattaa ollä sähkö-ISku. Varmista,että kerääntyvävesi tyhjennetään kunnolliseti. • Jos tyhjennys ei tapahdu oikein, veltä saattaa tippua sisä- tai ulkoyk-sikostä kastellen ja turbellen huonekaluja.
Jos laiteen toiminta on epānormaalia Lopeta ilmastointilaiteen käytö valitmästi ja ota yhteytä laiteen toimittajan.

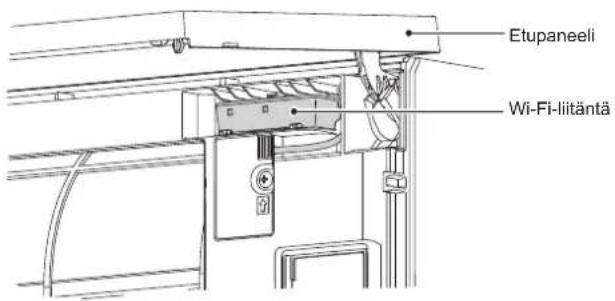

Wi-Fi-liiantä

VAROITUS (Virheellisellä käsittelyllä saattaa olla vakavia seurauksia, mukaan lukien vakava loukkaantuminen tai kuolema.)
	Tätä laitetta voivat käytäa 8-vuotiaat ja sitä vanhemmat lapset sekä henklöt, jolla an rajoittuneet fyfisset, aistinvariset tai henkitet kyyvt tai joilla ei ole käytöosaamista ja kokemusta, Jos heitä on opetettu tai ohjattu laitteen turvallissesa käytössä ja he ymmärätävat olemassa olevat vaarat.
	Lapset eivat sa leikkiä laitteella. Lapset eivat saa puhdastaa ja houltaa laitetta ilman valvontaa.
	Alä käytä Wi-Fi-liitäntäa läkkinnälisten sähkölaiteiden tai sel- laisten henkiloiden läheysydessä, jotka käytävät läketieteel- listä laitetta, kuten pysyvää sydämentahdistinta tai implantoitua defi brillaaftoria. • Se saattaa johtaa onnettomuuteen läkkinnälisten laiteen toimin- tavian takia.
	Alä asenna Wi-Fi-liitäntäa automaattisten hallintalaitteiden, kuten automaattloviien tai palohäyttimä lähesyyteen. • Se saattaa johtaa toimintavian aiheitamiin onnettoukuksiin.
	Alä koske Wi-Fi-liitäntäan marillä käsillä. • Se saattaa vauroittaa laitetta tai aiheitaa sähköiskun tai tulipalon.
	Alä roiskuta vetta Wi-Fi-liitäntäan, aläkä käytä sitä kylpyhuo- neessa. • Se saattaa vauroittaa laitetta tai aiheitaa sähköiskun tai tulipalon.
	Kun Wi-Fi-liitäntä on pudonnut tai Kannatin tai kaapeli on vauroittunut, irrota virtajohdon pistoke tai kytke katkaisin OFF-asentoon. • Se saattaa aiheitaa tulipalon tai sähköiskun vaaran. Ota tassä tapauksessa yhteyttä laitetten tomittajaan.
HUOMIO (Virheellisellä käsittelyllä saattaa olla seurauksia, mukaan lukien henkilöva- hingot tai rakennuksen vahingot.)
	Alä seiso epävakaan porrasjakkaran päälä asentaessasi tai puhdistaessasi Wi-Fi-liitäntäa. • Saatat loukkaantua, josutoat.
	Alä käytä Wi-Fi-liitäntäa muiden langattomien laitteiden, mikro- aaltounien, langattomien puhelnten tai faksien lähesyydessä. • Se saattaa aiheitaa toimintavian.

HÄVITTÄMINEN

Fig. 1

Ota yhteytla tuotteen loimittajaan tuotteen havittamista varten.

Huomautus:

Tamakuvake koskee vain EU-maita.

Tämä kuvake on direktiivin 2012/19/EU artiklan 14 (tietao käytäjille) ja litteen IX mukainen ja/tai direktiivin 2006/66/EY artiklan 20 (tietao loppukäytäjille) ja litteen Il mukainen.

MITSUBISHI ELECTRIC -luotteesi on valmistetu korkealaatuisista materiaaleista ja osista, jotka voidaan helposti kierrattaa ja/tai kayttta uudelen.

Tämä kuvake karkoittaa sita, etta sahkö- ja elektronikkalkaitteet, paristot ja akut tuei nden käytöän lopussa hättivää erilän aan kodin jäteiste.

Jos kuvakkeen alla on kemialinen kuwake (Fig. 1), tãma kemialinen kuwake tarkoittaa sit, etta paristo tai akku sisälä raskasmetallia tietyss väkeyvyddess. Tãma ilmoitetaan seuraavasi:

Hg: elohopea (0,0005 %), Cd: kadmium (0,002 %), Pb: lyjy (0,004 %)
Europan unionin sisallä on erillisi keräysjärestelmia käytettyja sahkö- ja elektronikkatuotteita sekā paristojá ja akkuja varten.

Hävītā tāmā laite sekā parislot ja akut asianmukaisesli paikallissessa jätteenkeräys ja -havītyskeskukssessa.

Auta meitä suojelemaan ymparistöa.

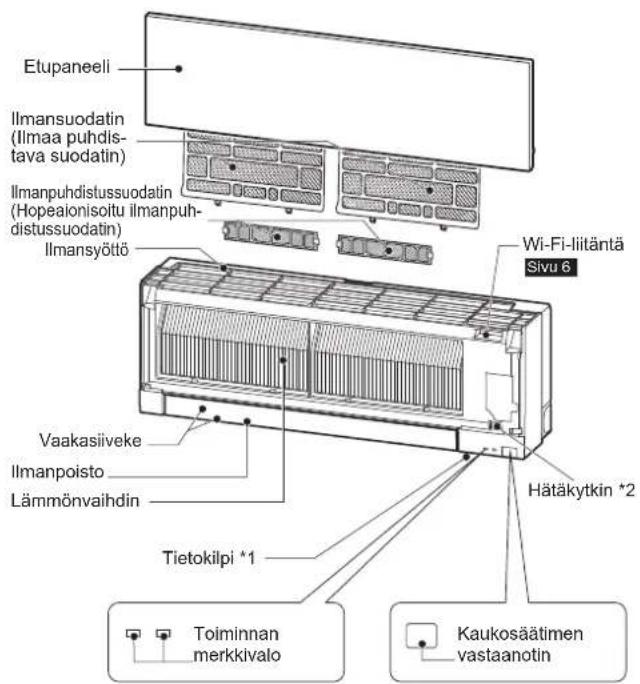

ERIOSIEN NIMET

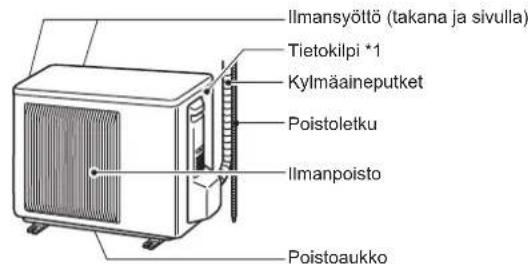

Sisäyksikkö Ulkoyksikkö

Ulkoyksikot saattavat olla ulkonäöltäan erilaisia.
*1 Valmistusvuosi ja -kuukausi ilmaistaan tietokilvessä.

^2 Jos kaukosääintä ei voida käytää...

Hättilakäytö voidaan ottaa käytöän painamalla sisäyskön hälakytkintä (E.O. SW). Jokainen E.O. SW-kytkimen painallus vailtaa tilaa seuraavassa järestykssessä:

Asettul lampoila 24^
Tulettinen nopesus - nomsail Vaakasileveke - automattinen

TOIMENPITEET ENNEN KÄYTTÖA

Ennen kayttoa: Kytke virtajto pistorasiaan ja/tai siirra kalkaisin paalle.

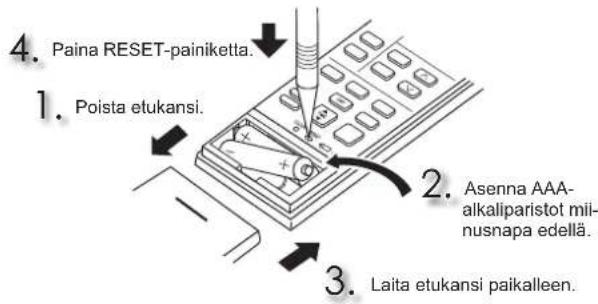

Kaukosaatimen paristojen asentaminen

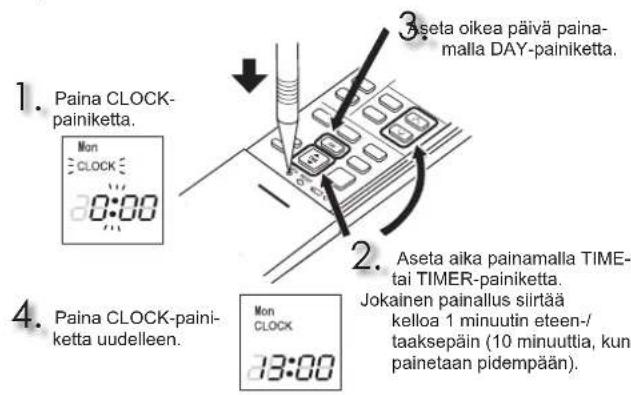

Ajan asettaminen

TOIMENPITEET ENNEN KÄYTTOA

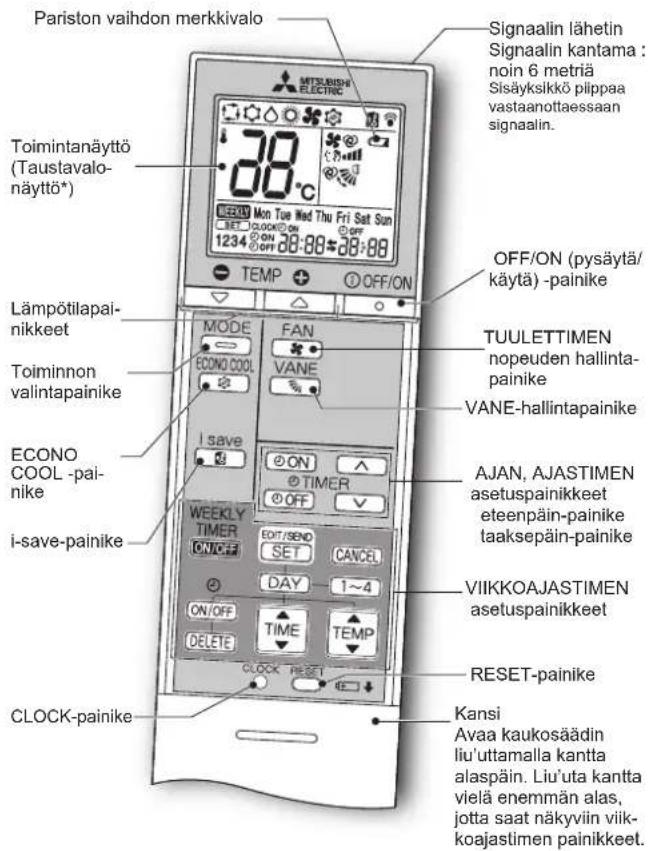

Kaukosäädin

* Taustavalo sytty, kun kauko-ohjainta kaytetäan. Taustavalo sammu, jos kauko-ohjain on hetken kayttamatta. Kayta ainoastaan yksikon mukana tulevaa kaukosadinta. Alkayta muita kaukosatimia. Jos 2 tauusempia sisayksikotla asennetaan toistensa laheisyyteen, kaukosadin saattaa vaikutta myos sisayskikoo, jota e ole tarkoitus kaytttaa.

TIME, TIMER-ajastimenvalintapainike — Muuta aikaa eteen- tai taaksepäin

ON (ON-ajastin): Yksikkö menee paalte märitetylh hetkella OFF (OFF-ajastin): Yksikkö menee pois paalta märitetylh hetkella.

Aseta ajastimen aika painamalla (teeenpain) ja (taeksepain).

VIKKOAJASTIMENasetuspainikkeet

Avaa vikkoajastimen asetustila painamalla SET

Paina DAY ja 1~4 ja valitse asetettava pävä ja numero.

Paina ON/OFF, TIME ja TEMP ja aseta ON/OFF, aika ja lampotila.

Voit lopettaa vikkkoajastimen asetusten tekemisen ja siirtäa ne painamalla SET.

Kytke viikkoajstin kaytloon (ON) painamalla TIMER -merkkivalo sytty.

Voit kytkea vijkkoajastimen pois kaytosta (OFF) painamalla WEEKLY uudelteen TIMER (mmuu.)

OFFON

OFF/ON (pysäytä/käytä)-painike

Toiminnon valintapainike

Lampotilapainikkeet

Jokainen painallus nostraa tai laskee lamptilaa yhdellä astella.

TUULETTIMEN nopeuden hallintapainike

Ilmavirran ohjauspainike, ylos-alas

Ilmanvirtauksen suunta vasen-oikea

Siirra pystysivekettamuaalisestiennen kayton aloittamista.

i-saving-painike

Yksinkertaisella palautustoiminnolla voidaan palauttaa usein kaytetty (esiasetettu) asetus kerran save painamalla. Painamalla painiketta uudelleen voidaan palata nopeasti edelliseen asetukseen.

ECONO COOL -painike

Mikroprosessori muuttaa automaattisesti asetettua lampotilaa ja ilmavirtauksen suuntaa.

PUHDISTUS

Ohjeet:

• Kytke virtälähde pois päältä tai käännä virtakatkaisin pois päältä ennen puhdistamista.
• Alä koske metalliosin käsin.

• Alä käytä bensiinä, tinneriä, killotusjauhetta tai hyonteismyrkkyä.
  Kayla ainoastaan ohennettuja mietoja puhdistusaineita.

• Älä käytä kuurausharjaa, kovaa sientä tai vastaavaa.

• Alä liota tai huuhte vaakasiivekettä.
• Alä kayta vettä, Jonka lampötila on yli 50^
• Alä yritä kuiivata osia suorassa auringonpaisteessa tai lammöllä tai tulela.
• Alä käytä liikaa voimaa tuulettimen käsittelyssä, jotta se ei halkea tai vaurioidu.

Ilmansuodatin (Ilmaa puhdistava suodatin)

• Puhdista 2 vlikon väelin
• Poista lika imurilla tai huuhtele vedellä.
• Pese vedellä ja kuiivaa hyvin varjossa.

Etupaneeli

1. Nosta etupaneelia, kunnes kuuluu "naksahdus".
2. Sulje etupaneeli tiukasti ja paina nuolilla osoitetuista kohdista.

3. Puhdista etupaneeli irrottamatta sitä yksikostä.

4. Pyyhi pehmeällä, kuivalla liinalla. MSZ-EF**VGB-tyypin mukana toimitetaan tarkoitukseen sopiva pehmeä liina.
   Kayta lisavarustetta: PEHMEA, KUIVA LIINA. Tuotekoodi

5. Alä kastele etupaneelia.

Ilmanpuhdistussuodatin (Hopeaionisoitu ilmanpuhdistussuodatin)

3 kuukauden valein:

• Poista lika imurilla.
  Jos lika ei irtoa imurilla:
• Liota suodatinta ja sen kehysta haaleassa vedessa ja huhhtele.
• Kuivaa se pesun jälkeen huolellisesti varjossa. Asenna kaikki ilmansuo-dattimen lapät.

Vuosittain:

Vaihda ilmanpuhdistimen suodatin suorituskyvyn sailyttamiseksi.
Osanumero MAC-2370FT-E

Irrota vetamalla ilmansuodattimasa

Tärkeää

Laitteen suorituskyk sallyy korkeana ja virrankulutus vahenee, kun suodattimet puhdistetaan saannollisesti.
- Likaiset suodattimet voivat aiheuttaa kondensaatiota ilmastointilaitteessa, mika voi johtaa homeen tai muun sienikasvuston muodostumlseen. Tasta syysta susittelemme ilmansuodattimien puhdastamista 2 vikon valein.

Tärkeää

Sisayksikon pinta naarmuuntuu helposti, joten sitä el saa koskaan hangata tai iskea millaan kovalla materiaalill. Kasittele etupaneelia varovasti asennuksen tai irrotuksen alkana, ettei se naarmuunnu.
- Aïa kāytä hankaavla puhdistusalneita, ettel sisäyksikon pintaan tuel naarmuja.
Sisayksikon plntaan tulee helpostl sormenjalkia. Kun sormenjalkia on huomattavan paljon, pyyhi ne varovasti Pols kuivalla, pehmealli liinalla.
- Jos käytät valmiksl kemikaallkäsitettyä llinaa, noudata sen käyttoohjeita.
- Alä jata etupaneelia auki pitkäksi ajaksi.

Nämä tiedot perustuvat ASETUKSEEN (EU) n:o 528/2012

MALLIN NIMI	Käslétty esine (Osien nimi)	Aktiiviset aineet (CAS-nro)	Ominaisus	Käytöohje (Turvallisen käsittelyn tiedot)
MSZ-EF18/22/25/35/42/50VGW	SUODATIN	Hopea-sinkkizeoliitti (130328-20-0)	Antibak-teerinen	Käytä tätä tuotetta käytöhjoen mukaisesti ja vain suunniteluun käytötkoitukseen.Älä laita suuhun. Pidä poissa lasten ulottuvila.
MSZ-EF18/22/25/35/42/50VGB		Hopea-natrium-vety-sirkonium-fosfaatti (265647-11-8)
MSZ-EF18/22/25/35/42/50VGKW		2-oktyli-2H-isotiatsoli-3-oni (OIT) (26530-20-1)
MSZ-EF18/22/25/35/42/50VGKB
MAC-2370FT-E SUODATIN		Hopea-sinkkizeoliitti (130328-20-0)	Antibak-teerinen	Käytä tätä tuotetta käytöhjoen mukaisesti ja vain suunniteluun käytötkoitukseen.Älä laita suuhun. Pidä poissa lasten ulottuvila.

Wi-Fi-LIITÄNNÄN MÄÄRITTÄMINEN (Vain VGK-tyyppi)

Tämä Wi-Fi-liitanta on yhteydessä sisiysikkoön ja viestittä siten tilatietoja ja hallitsee MELCloud-palvelusta saapuvia komentoja.

Huomautus:

Luo yhteys Wi-Fi-littannan ja reitittimen valille. Katso lisatietoja yksikon mukana toimitetuista ASETUSOPPAASTA ja SETUP QUICK REFERENCE GUIDE (PIKA-ASENNUSOPAS)-OPPAASTA.
- ASETUSOPAS on alla mainitussa osolteessa. http://www.melcloud.com/Support
MELCloud-käytöopas on alla mainitussa osoitteessa. http://www.melcloud.com/Support

TEKNISET TIEDOT

Malil	Yksikön nimi		— MSZ-EF25V/G(H) MSZ-EF35VG(H) MSZ-EF42VG MSZ-EF50VG
	Sisäykslikkö		MSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S)	MSZ-EF25VG(K)(W/B/S)	MSZ-EF35VG(K)(W/B/S)	MSZ-EF42VG(K)(W/B/S)		MSZ-EF42VG(K)(W/B/S)		MSZ-EF50VG(K)(W/B/S)
	Ulkoyksikkö — MUZ-EF2$VG(H) MUX-EF35VG(H) MUZ-EF42VG MUX-EF50VG
Toiminto			Jäähdytys	Lämmitys	Jäähdytys	Lämmitys	Jäähdytys	Lämmitys	Jäähdytys	Lämmitys	Jäähdytys	Lämmitys
Virtälåhde ~/N, 230 V, 50 Hz
Jäähdytys/lämmitysteho (nimellinen)	kW	—	—	2,5	3,2	3,5	4,0	4,2	5,4	5,0	5,8
Ottoteho (nimellinen)	kW	—	—	0,54	0,700	0,910	0,950	1,200	1,455	1,540	1,560
Paino	Sisäyksikkö kg		11,5
	Ulkoyksikkö	kg	—	31		34		35		40
Kylmääineen tällökapasiteetti (R32)	kg	—	0,62			0,74		0,74		1,05
IP-luokka	Sisäyksikkö		IP 20
	Ulkoyksikkö		—	IP 24
Sallittu ylin källö-paine	LP ps	MPa	—		2,77
	HP ps	MPa	4,17
Melutaso (SPL)	Sisällä (erittäin kor-kea/korkea/normaal/matala/hiljainen)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	46/38/30/24/21	43/39/35/31/28	48/41/35/30/28	43/40/36/33/30	49/43/37/33/30
	Ulkoyksikkö	dB(A)	—		47	48	49	50	50	51	52	52

Sisayksikköa koskevat monipisteliitännän tekniset tiedot
ASETUS (EU) 2016/2281

Malli	Sisäyksikkö			MSZ-EF18VG(K) (W/B/S)	MSZ-EF22 VG(K) (W/B/S)	MSZ-EF25VG(K) (W/B/S)	MSZ-EF35VG(K) (W/B/S)	MSZ-EF42VG(K) (W/B/S)	MSZ-EF50VG(K) (W/B/S)
Jäähdytys/lämmitys-teho (nimellinen)	Jäähdytys	Tuntuva	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Latentti	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Lämmitys		kW	2,10	2,50	2,90	4,00	4,80	5,70
Ottoteho (nimellinen)			kW	0,027	0,027	0,027	0,031	0,031	0,034
Melutaso (Äänen tehtasø)	Erittäin korkea/korkea/normaali/matala/hiljäinen		dB(A)	60/54/47/41/39	60/54/47/41/39	60/54/47/41/39	60/54/47/42/39	60/57/53/49/46	60/57/53/50/47

Taattu kayttoalue

		Sisäyksikkö	Ulkoyksikkö
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Jäähdylys	Yläraja	32°C DB23°C WB	46°C DB-	46°C DB-
	Alaraja	21°C DB15°C WB	-10°C DB-	-10°C DB-
Lämmitys	Yläraja	27°C DB-	24°C DB18°C WB	24°C DB18°C WB
	Alaraja	20°C DB-	-15°C DB-16°C WB	-20°C DB-21°C WB

DB: Kuiva hehkulamppu
WB: Märka hehkulamppu

Huomautus:

1. Luokitusehto
Jäähdytys —	Sisällä: 27°C DB, 19°C WBUlkona: 35°C DB
Lämmitys —	Sisällä: 20°C DBUlkona: 7°C DB, 6°C WB

1. EF18/22 -malleilla ei ole teknisia tietoja yhdelle yhdistelmalle. Namasisamallit oval vain usean ilmastointilaitteen jarjestelmia varten. Pydya usean ilmastointilaiteen jarjestelmän tekniset tiedot jalleenmyjälta ja/tai katso ne luettelosta.

Wi-Fi-liitäntä

Malli	MAC-577IF2-E
Syöttöjannite	DC 12,7 V (sisäyksikõstä)
Virrankulutus	MAKS. 2 W
Koko K × L × S (mm)	73,5 × 41,5 × 18,5
Paino (g)	46 (mukkaan lukien kaapeli)
Lähettimen tehtasalo (MAKS.) 20 dBm	@IEEE 802.11b
RF-kanava	1 kanava ~ 13 kanavaa (2 412~2 472 MHz)
Radioprotokolla	IEEE 802.11b/g/n (20)
Salaus	AES
Todennus	WPA2-PSK
Ohjelmistoversio	XX.00

Vaatimustenmukaisuysvakuutus on alla mainitussa osoitteessa.
http://www.melcloud.com/Support

KUN LUULET,ETTA ON SYN-TYNYT ONGELMA

Lopeta tällaisissa tapauksissa ilmastointilaitteen käytö ja ota yhteytälaitteen tomittajaan.

Kun sisayksikostva voutaa tait valu vett.
Kun toiminnon merkkivalo vilkkuu.
Kun katkaisin laukeaa saannollisesti.
Kaukosaatimen signaalia ei vastaanoteta, jos huoneessa on sahkoinen ON/ OFF-typpinen loistevalo (invertterityyppiset loistelamput jne.).
- Ilmastointilaitteen käytö hairitsee teilevisio- tai radiovastaanottoa. Häirön kohteena olevaa laitetta varten saatetaan tarvita vahvistin.
- Jos kuulu epanormaali aani.
Kun havaitaan kylmainevuoto.

BEZPECNOSTNI OPATRENI

Siseseadmel ja/voi valisseadmel kuvatavate sumbolite tahendused

Te voite kukkudes vigastada saada.

Kellaaja seadistamine

KASUTAMISEKSETTEVALMISTAMINE

Seadistusnupp TIME, TIMER (Kellaaeg, tainer) — Kellaaja muutmine edasi/tagasi

ISJUNGIMO/JJUNGIMO (sustabdyti/paleisti) mygtukas

MODE

Režimo pasirinkimo mygtukas

+

Temperaturos mygtukai

Kiekvienas paspaudimas padidina arba sumazina tempera-tura 1^ .

FAN

VENTILIATORIAUS greicio valdymo mygtukas

VANE

Oro sruto virsun-zemyn valdymo mygtukas

Oro srauto kryptis iš kairës j desine

Priesjungdami jrengin, vertikalias zaliuzes pastumkite rankiniubdu.

save

,i-save"mygtukas

Supaprastinta nustatymo fungcija leidzia jjungti pagei daujamus (is anksto nustatytus) nustatymus viena karta paspaudus 1234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789

ECONO COLD

ECONO COOL mygtukas

Nustaty temperatura ir oro srauto krypt automatiskai keicia mikroprocesorius.

VALYMAS

Instrukcijos

Pries valydami, isjunkite elektros energijos tiekimarba pertraukiklj.
Elkites atsargiai, rankomis nelieskite metaliniu daliu.
- Nenaudokite benzino, skiediklio, poliravimo milteliu ar insekticidu.
- Naudokite tik atskiestus svelnius valiklius.
Nenaudokite sveitimo sepeco, kietos kempines ar pan.

vakiutta taten yksinomaisella vastuulaa, eta jaljempana kuvatut asuinrakennuksiin, pienteollisusukaytoon ja kaupalliseen kaytoon tarkotetut imastointialatteet ja iampopumput

timo na viastni odposednost promiasuje, 2e nize popane kalmatzachi jednotki a tepeina cerpadia pro pusziti v oytryin ch prostredich, komerchnic prostredich a prostredich lenkeno primslu:

ly mto svo jv ucln zo pvedosnt yv hlasuj, ze naledovne kimaliza ned jodny a teplne cerpadla urcen a pouzivanie v oytnych a obchodnych priestoroch a prostredi fahkeh o priemyslu;

Huomautus: Sarjanumero on merkitty laitteen arvokilpeen.

vakuuttaa taten yksinomaisella vastuullaan, etta jaljempana kuvatut asuinrakennuksiin, pienteollusuuskayttoa ja kaupalliseen kayttoa tarkoitetut ilmastointlaitteet Ja lampopumput

Huomautus: Sarjanumero on merkitty laitteen arvokilpeen.
