Varumärke	Mitsubishi
Modell	MSZEF42VGKS
Produkttyp	Split luftkonditionering
Strömförsörjning	~ / N, 230 V, 50 Hz
Kylkapacitet	4,2 kW
Värmekapacitet	5,4 kW
Elförbrukning (kyla)	1,200 kW
Elförbrukning (värme)	1,455 kW
Köldmedium	R32, 0,74 kg
Vikt inomhusenhet	11,5 kg
Vikt utomhusenhet	35 kg
Ljudnivå inomhus (kyla)	42/36/29/23/19 dB(A) (Mycket hög/Tyst)
Ljudnivå inomhus (värme)	45/37/29/24/21 dB(A) (Mycket hög/Tyst)
Ljudnivå utomhus	49 dB(A)
Huvudfunktioner	Kyla, värme, ventilation, avfuktning, ECO-läge, veckotimer, i-saving, inbyggd Wi-Fi
Underhåll	Rengöring av filter varannan vecka; joniserat silverluftrenare filter var tredje månad, årligt byte
Säkerhet	Jordfelsbrytare, skydd mot köldmedieläckage, automatiskt stopp vid fel
Reservdelar	Luftfilter (MAC-2370FT-B), luftreningsfilter (MAC-2370FT-E)
Allmän information	Inbyggt Wi-Fi-gränssnitt, MELCloud-kompatibilitet, maxtryck 4,17 MPa

Vanliga frågor - MSZEF42VGKS MITSUBISHI

Hur installerar man luftkonditioneringen?

Installationen måste utföras av en auktoriserad återförsäljare. Försök aldrig installera enheten själv. En dedikerad elektrisk krets och korrekt jordning är obligatoriska.

Vad gör man om luftkonditioneringen inte kyler?

Kontrollera först luftfiltren: om de är smutsiga, rengör dem. Se till att den inställda temperaturen är lägre än rumstemperaturen. Om problemet kvarstår, stäng av strömmen och kontakta en professionell.

Hur ofta ska filtren rengöras?

Luftfiltret måste rengöras varannan vecka. Det joniserade silverluftreningsfiltret rengörs var tredje månad och byts årligen (ref. MAC-2370FT-B).

Hur använder man Wi-Fi-funktionen?

Det inbyggda Wi-Fi-gränssnittet (typ VGK) gör att du kan styra luftkonditioneringen via MELCloud. Anslut gränssnittet till din router enligt medföljande installationsguide. Besök www.melcloud.com för mer information.

Vad betyder blinkande driftindikator?

En blinkning indikerar ett fel. Stäng omedelbart av luftkonditioneringen, koppla bort strömmen och kontakta din auktoriserade återförsäljare. Försök inte reparera själv.

Hur ställer man in veckotimern?

Tryck på WEEKLY-knappen på fjärrkontrollen för att gå in i inställningsläge. Använd navigationsknapparna för att välja önskad dag, tid och temperatur. Bekräfta med SET. Aktivera timern genom att trycka på WEEKLY igen.

Vilket köldmedium använder denna enhet?

Denna enhet använder köldmedium R32 med en fyllning på 0,74 kg. R32 är brandfarligt. Vid läckage, vädra rummet och kontakta en professionell.

Hur byter man batterier i fjärrkontrollen?

Öppna batterifacket på fjärrkontrollens baksida. Byt ut gamla batterier mot nya av samma typ (AAA). Blanda inte nya och gamla batterier. Följ polariteten.

Vad gör man vid vattenläckage från inomhusenheten?

Stäng omedelbart av luftkonditioneringen och koppla bort strömmen. Ett läckage kan bero på ett smutsigt filter eller en täppt avlopp. Kontakta en auktoriserad återförsäljare för inspektion och reparation.

Hur aktiverar man ECO-läget?

Tryck på ECONO COOL-knappen på fjärrkontrollen. Mikroprocessorn justerar automatiskt temperaturen och luftflödets riktning för att minska energiförbrukningen samtidigt som komforten bibehålls.

BRUKSANVISNING MSZEF42VGKS MITSUBISHI

Fjern snavs med en stovsuger,ller skyl fi iteret med vand.
- Tör det omhyggeligt i skyggen after afvaskning med vand.

Frontpanel

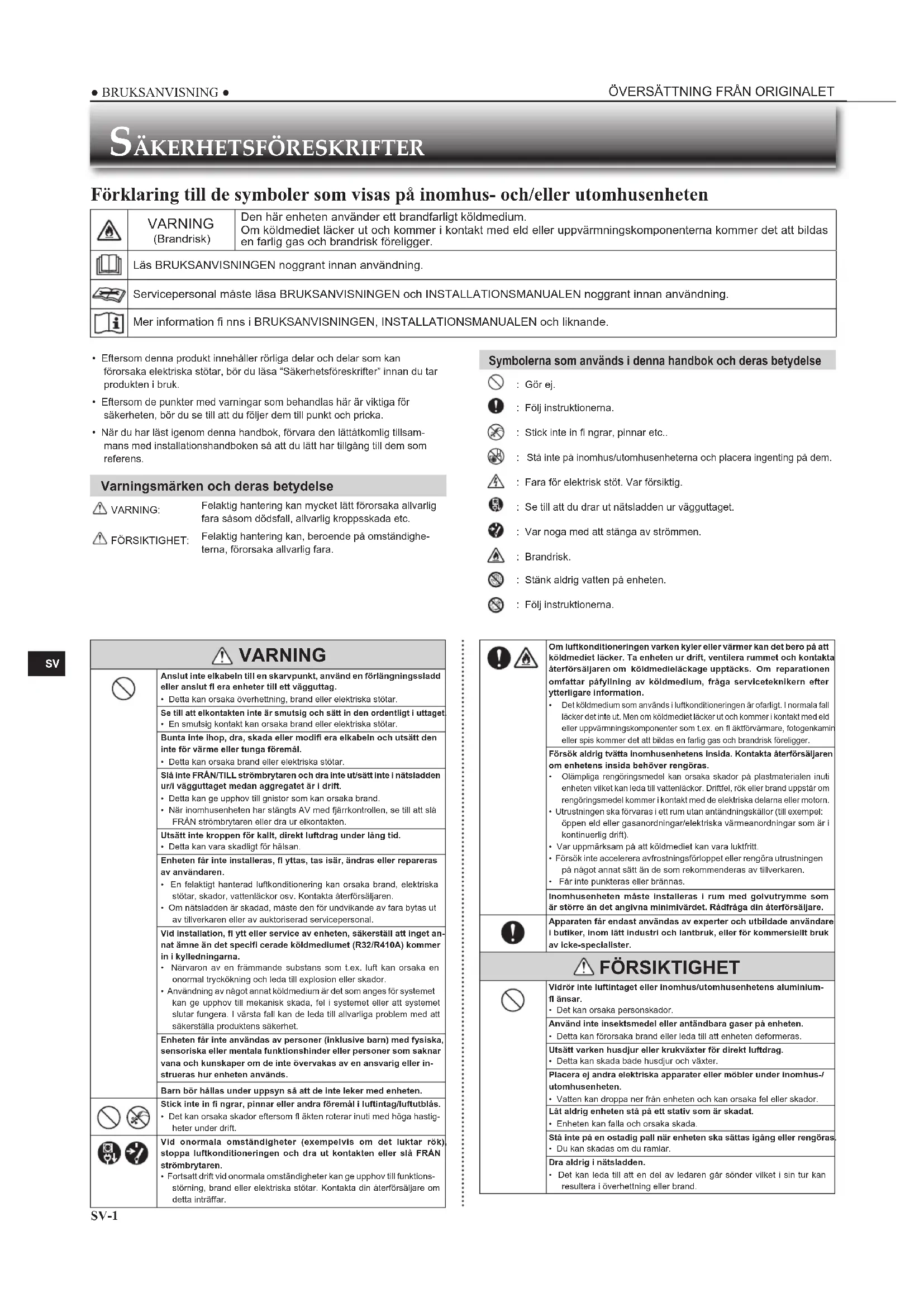

Förklaring till de symboler som visas på inomhus- och/eller utomhusenheten

	WARNING (Brandrisk)	Den här enthen anvander eritt brandfarligt känd-medium. Om kändmediet lacker ut ochkommen i kontakt med eld eller uppvärmningskomponenternakommen det att bildas en farlig gas och brandrisk foreligger.
	Läs BRUKSANVISNINGEN noggrant innan användning.
	Servicepersonal mäste laska BRUKSANVISNINGEN och INSTALLATIONSMANUALEN noggrant innan användning.
	Mer information fi nns i BRUKSANVISNINGEN, INSTALLATIONSMANUALEN och liknande.

• Eftersomenna Produkt innehaller rorliga delar och delar som kan fororsaka elektriska stotar, bor du lasa "Sakerhetsfreskrifter" innan du tar produits i bruk.
  Eftersom de punkter med varmingar som behandlas har ar viktiga for sakerheten, bor du se till att du foljer dem till punkt och pricka.
• När du har lasta genom denna handbok, forvara den lattaktomlig tillsamans med installationshandboken sa att du latt har tilgang till dem som referens.

Varningsmärken och deras betydelse

WARNING:

Symbolerna som anvands i denna handbok och deras betydelse

Gorej.
: Fofl instruktionerna.
: Stick inte in fingrar, pinnar etc..
Sta inte pa inomhus/utomhusenheterma och placera ingenting pa dem.
A :Fara forelektrisk stot.Var forsiktig.
: Se till alt du drar ut natsladden ur vaggultaget.
: Var noga med att stanga av strommen.
A : Brandrisk.
: Stänk aldrig vatten pa enheten.
:Folj instruktionerna.

VARNING
	Anslut inte elkabeln till en skarvpunkt, använd en förlängningsladdEller ansolut fl er anheder till ett vagguttag.Detta kan orsaka overhetting, brand er kerlektriska stötar.
	Se till at ekkontakten inte ár smutsig och sätt in den ordentigt l uttaget.En smutsig kontakt kan orsaka brand er kerlektriska stötar.
	Bunta inte ihop, dra, skada erller modifi er elkabeln och utsätt denInte for varme erller tunga foremål.Detta kan orsaka brand er kerlektriska stötar.
	Slå inte FRÁN/TILL strömbrytere nch dra inte ut/sätt inte i natsladdenur/l vagguttaget medan aggregatet ár l drift.Detta kan ge upphov till gnistor som kan orsaka brand.När inomhusenheten har slängts AV med fjarrkontrollen, se till att slaFRAN strömbrytere neller dra ur elkontakten.
	Utsätt inte kroppen for kallt, direkt luftdrag unter lang tid.Detta kan vara skadligt for hälisan.
	Enheten fär Inste Installaleras, fl yttas, tas lsär, änderas erller reparerasav användaren.En felakligt hanterad luftkonditionering kan orsaka brand, elektriskastölar, skador, vattenlackor osv. Kontaktä Aterförsäljaren.Om natsladden ér skadad, mäte den for undvikande av fara bytas utav tilverkaren er aan autorkiserad servicepersonal.
	Vid Installation, fl ytt erll service av ehoten, sakerställ att inget an-nat amme àn det specifi cerade kold-mediumet (R32/R410A)kommenIn l kylledlningarna.Närvaron av en främmande substans som t.ex. luft kan orsaka onormal tryckökning och leda till explosion erller skador.Använding av nagot annal kold-medium ar del som anges für systemelkan ge upphov till mekanik skada, fel i systemet erller att systemotslutter fungera. I värsta fall kan de leda till allvarlga problem med attsakerstallaprodukten sakerhet.
	Enheten fär Inste användas av personer (inklusive barn) med fyslaska,sensoriska erller mentala Funktionshinder erller personer som saknarvana och kunskaper om de Inte övervakas av en ansvarig erillerinstrueras hur eheten används.
	Barn bör hällas under uppsyn s àt de inte leker med eheten.
	Stickinte in flngrar, pinnar erller andra foremål luftintag/luftutblas.Det kan orsaka skador efternsom fl äkten roterar inuti med höga hastig-heter under drifl.
	Vid onormala omstandündigheter (exempelvis om det luktar rök)stoppa luftkonditioneringen och dra ut kontakten erller slà FRANströmbrytere.Netdanski og derne fyrkset alnng aferi sköjare omdelta inkluytungen,brand er englektriska stötar.Kontakta din aterförsäljare omdelta inkluytungen,brand er englektriska stötar.Kontakta din aterförsäljare omdelta inkluytungen,brand er englektriska stötar.Kontakta din aterförsäljare omdelta inkluytungen,brand er englektriska stötar.Kontakta din aterförsäljare omdelta inkluvng,brand er englektriska stötar.Kontakta din aterförsäljare omdelta inkluytungen,brand er englektriska stöbar.

	Om luftkonditioneringen varken kyer erller värmer kan det bero p att koldmediet lacker. Ta eheten ur drift, ventilera rummet och kontaktä äterförsäljen om koldmedellackage upptäcks. Om reparationen omfattar pafyllning av koldmedium, fraga serviceteknikern afterytterligare information.Det koldmedium som används i luftkonditioneringen ar ofarigt. I normala fall lacker det inte ut. Men om koldmediel lacker ut ochkommen I kontakt med eld ell upvämningskomponenter som t.ex. en fl aktforvärmare, fotogenkamin ell spiskommen det att bildas en farg gas och brandrisk foreligger.
	Försk aldrig tvätt inomhusenhetens insida. Kontakta äterförsäljen om eheteninsbeside behover rengoras.Olampliga rengöringsmedel kan orsaka skador pa plastmaterialen inuti eheten villkatkan leda till vattenlackor. Driffl, rök ell erler brand uppst starnongröngöringsmedelkommen I kontakt med de elektriska delama ell motorn.Utrustingen sk Förvaras i ett rum utan antändningskällor (till exempl: öppen eld ell gasanordninger/elektriska värmeanordninger som ar i kontinuerrig drift).Var uppmärksam pà att koldmediet kan vara luktfritt.Försk inte accelereravfrolnsgsforloppet erller rengora utrustingen pânegot annat sätt an de som rekommenderas av tillverkaren.Fär inte punkteras ell brännas.
	Inomhusenheten måste installerateri i rum med golvutrymme som ar större an det angivna minimivardet. Rädfräga din äterförsäljare.
	Apparaten fär endast användas av experter och utbildade användare I butlker, inom lätt industri och lantbruk, ellfor kommerslellt bruk av iche-specialister.
FÖRSIKTIGHET
	Vidrör Inte luftintaget erller Inomhus/utomhusenhetens aluminium-fl ansar.Det kan orsaka personskador.Använd inte insetktsmedel erller antändbara gaser pa eheten.Detta kan fororsaka brand ell erler leda till att eheten deformeras.Utsätt varken husdjur erller krukväxter für direkt luftdrag.Delta kan skada både husdjur och växter.Placera ej andra elektriska apparater erller möbler under inomhus/-utomhusenheten.Vatten kan droppa ner frän eheten och kan orsaka fel ell skador.Lât aldrig eheten stä på att stativ som ar skadat.Enheten kan falla och orsaka skada.Stät inte på en ostadig pall när eheten ske sättas lgäng erller rengöras.Du kan skadas om du ramlar.Dra aldrig i natsladden.Det kan leda till att en del av ledaren gär sönder vilket i sin tur kan resultera i overhettning ell erler brand.

SÄKERHETSFÖRESKRIFTER

Försök aldrig att ladda eller ta isär ertt batteri, och kasta det aldrig på edlen.Det kan leda till batterilackage, brand erller explosion.

Använd inte enheten i mer än 4 timmar när luftfuktigheten ar hög (80% relativ luftfuktighet aller mer) och/eller när fönster erller dorräär öppna.Det kan göra att kondensvatten i luftkonditioneringen börjar droppavikket kan blöta ned och Förstöra möbler.Vattenkondensering i luftkonditioneringen kan bidra till att svamp bildas,t.ex. mögelsvamp.

Använd inte enheten for specialändamål som tex, forvaringsplats format, djur, växter, precisionsutrusting aller konstforemål.Detta kan både orsaka kvalitetsförsamring och skada djur och växter.

Utsätt inte forbränningsapparater für direkt luftfl öde.Det kan ge upphov till ofullständig forbrännung.

Stoppa aldrig batterier i munnen, de kan sväljas av misstag.Om ett batteri svälys kan det leda till kväning och/eller förgiftning.

Innan enheten rengörns, stäng AV den och dra ut elkontakten allerslä FRAN strömbrytraren.Det kan orsaka skador eltersom fl aktien roterar inuti med högå hastig-heter under drift.

Om enhetenkommen att sta oanvänd under en lang tid, dra ut elkon-takten aller slå FRAN strömbrytraren.Enheten kan samla på sig smuts som kan orsaka overhettning allerbrand.

Byt fjällkontrollens batterier mot nya av symma typ.Omett gammad batteri anvands tillssammans med ett nytt kan det uppstäoverhettning, laktione ellor explosion.

Om du fär batterivatska på hud eller kläder skadet tvättas bort med rent vatten.Om batterivatska kommer i kontakt med dina ögon, skölj ögonen noga med rent vatten och sök genast vind.

Se till att lokalen är valventilerad när enheten används tillssammansmed en forbränningsapparat.Otulläcklig ventilation kan ge upphov till syrebrist.

Slå FRAN strömbrytraten när askan gár och det fi nns riskfor blixt-nedslag.Om askan slär ner kan enheten forstöras.

När luftkonditioneringen har används i fl era säsonger ská, utövernormal renngörng, ocksä inspektion och underhäll utforas.N SmutsEller damm i enheten kan orsaka en obehaglig lukt, bidra till attsvamp bildas,tox. mögelsvamp, Eller täppa Igon avloppet.Detta kan leda till att vatten börjar läcka From inornhusenheten.Kontakte Återforsäl-jaren for inspektion och underhäll eftersom det kravs specialkunskaper.

Rör aldrig vid kontakterna med väta händerr.Det kan orsaka elektriska stölar.

Rengör Inte luftkonditioneringen med vatten. Ställ Inte Heller att foremål som innehällem vatten, som t.ex. en blomvas, ovanpålden.Delta kan orsaka brand ellerelektriska stölar.

Trampa inte pól erller ställ nagolet foremål ovanpål utomhusenheten.Det kan orsaka skador om du eller foremållet faller.

VIKTIGT

Smutsiga fi lter orsakkondensation i luftkonditioneringen som bidrar till attsvamp bildas, tex.mogelsvamp. Luffi itren bør daffor rengöras varannan vecka.

Kontrolera att de horisontala lamellerna ar i stangt lage innan enheten startas. Om enheten startas när de horisontala lamellerna ar i öppet lage kanske de inte átergár till rätt lage.

For installation

Vid onormala forhällanden Stoppa genast driften av luftkonditioneringen och kontakta din äterförsäljare.

Kontakta äterförsäljaren für montering av luftkonditioneringen. • Den bör inte monteras av användaren eftersom monteringen kräver specialkunskaper. En felaktigt monterad luftkonditionering kan orsaka lückage, brand eller elektriska stöter.

Använd avsedd strömförsörning till luftkonditioneringen. • En iced avsedd strömförsörning kan ge upphov till overhettning erler brand.

Installera ej enheten på platser där brandfarlig gas kan läcka ut. • Om ett gaslackage upstar och gas ansamlas kring enheten, kan delta ge upphov till en explosion.

Jorda enheten korrekt. • Anslutinte jordledningen till gas- erller vattenledningar, öskledare aller Telefonens jordledning. Felaktig jordning kan orsaka elektriska stöter.

FÖRSIKTIGHTET

Beroende på var luftkonditioneringen ar placerad (exempelvis i områden med hög luftfuiktigkeit) kan du behöva Installera en jordfelsbrytare. • Om en jordfelsbrytare inte installeras, kan ditte ge upphov till elektriska stöter.

Se till att dräneringsvattnet rinner ut ordentlich. • Om tömningsvägen ar felaktig kan vatten droppa ner frän inomhus/utomhusenheten, och väta ner och Förstöra mobler.

För Wi-Fi-gränsnitt

VARNING (Felaktig hantering kan få allvarlige påfjollder, därbländ allvarlig personskada eller)dödsfall.)
	Apparaten kan användas av barn frän 8 ør och uppåt och av persone med fysiska, sensoriska erller mentala Funktionshinder erller personer som saknar vana och kunskaper om det sker under överinseende erller om de instruertats i hr apparaten används på ett säkert sätt och har förstätt de risker som detta bruk medfor.
	Barn fär inte leka med apparaten. Rengöring och användarunderhäll far inte utföras av barn om de inte hälls under uppsikt.
	Använd inte Wi-Fi-gränsnittet nagra elektrisk medicinsk utrustning eller personer som har nàgon medicinsk apparat, som t.ex. en pace- maker erller en ICD (implantberbar defi brillator). • Det kan resultera i len olycka pga. Funktionstörmingar i den medicinska utrustingen erller apparaten.
	Installera inte Wi-Fi-gränsnittet nagra automatiska styrenheter som automatiska dörrar erller brandlarm. • Det kan resultera i olyckor pga. Funktionstörmingar.
	Vidör Inte Wi-Fi-gränsnittet med väta händerr. • Det kan orsaka skada på,enheten, elstötar erller brand.
	Stänk Inte vatten på Wi-Fi-gränsnittet och använd det inte l'ett badrum. • Det kan orsaka skada på,enheten, elstötar erller brand.
	Om Wi-Fi-gränsnittet tappas, ellerhallaren erller kabeln skadas, skadru dra ur nättsladden erller slå FRAN strömbryreten. • Det kan orsaka brand erller elektriska stötar. Kontakte din ùterförsäljare om detta inträffar.
FÖRSIKTIGHET (Felaktig hantering kan få påfjollder, därbländ personskada erller skada pa byggnaden.)
	Klv inte på en instabil kösstege für att ställa in erller rengörna Wi- Fi-gränsnittet. • Du kan skadas om du ramlar.
	Använd inte Wi-Fi-gränsnittet nagra andra trändlösa enheter, mikro- vagsugnar, bärbara Telefoner, erller telefaxmaskiner. • Det kan orsaka Funktionstörmingar.

KASSERING

Fig. 1

När du vill góra dig av medenna produkt -kontaktla äterförsäjaren.

Obs:

Denna symbolmarking galleri EU-lander. Denna symbol ar i enlighet med direktiv 2012/19/EU artikel 14, Information till anvandarna, och bilaga IX, och/ ell er direktiv 2006/66/EG artikel 20, Information till slutanvandarna, och bilaga II.

Denna produit fran MITSUBISHI ELECTRIC ar designad och tillverkad av material och componenter med hqk kvalitet som kan atervinnas och/eller ateranvandas. Denna symbol betyder att forbrukade elektriska och elektroniska producerk, batterier och ackumulatorer skall sorteras och hanteras separat frn hushallsavfall. Om det fi nns en komisk boteckning trykt under symbolen (Fig. 1) betyder det att batteriet erler ackumulatorn innehaller en tungmetall med en viss koncentration. Detta anges pa foljande satt: Hg: kvicksilver (0,0005%) Cd: kadmium (0,002%) Pb: bly (0,004%) Inom den Europeiska Unionen fi nns det separata insamlingsystem for begagnade elektriska och elektroniska producerk, batterier och ackumulatorer. Var vänlig lamnaenna product, batterier och ackumulatorer hos din lokala mottagningsstation for avfall och atervinning.

Var snäll och hjälp oss att bevara miljön vi lever i!

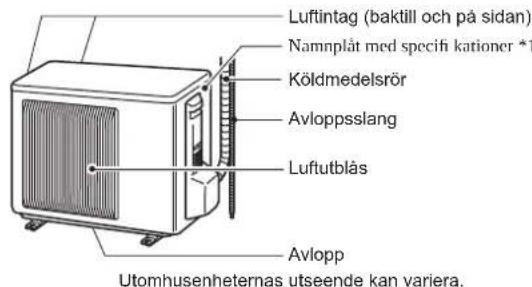

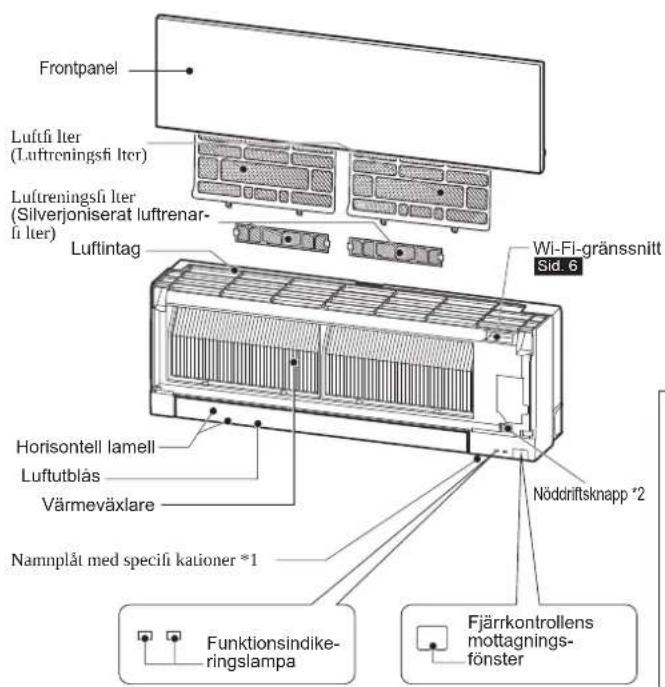

DELARNAS NAMN

Inomhusenhet Utomhusenhet

*1 Å och manad für tillverkningen anges pa namnpläten med specifi kationer.

2 När fjärrkontrollen inte kan användas...

Nödfallsdriften aktiveras nár du trycker pa nöddriftsknappen (E.O. SW) pa inomhusenheten.
Varje gäng E.O. SW trycks in andras drifen pa foljande satt:

Ställ in temperaturen pä: 24°C Flåkthastighet: Medium Horisontell lamell: Auto

FÖRBEREDELSER FÖRE ANVÄNDNING

Färe användning: Sätt i vaggkontakten och/eller vrid på huvudströmbrytaren.

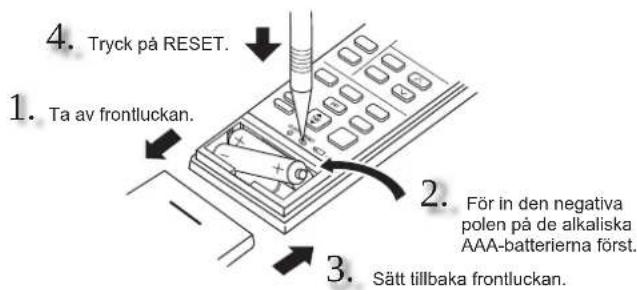

Montera fjarrkontrollens batterier

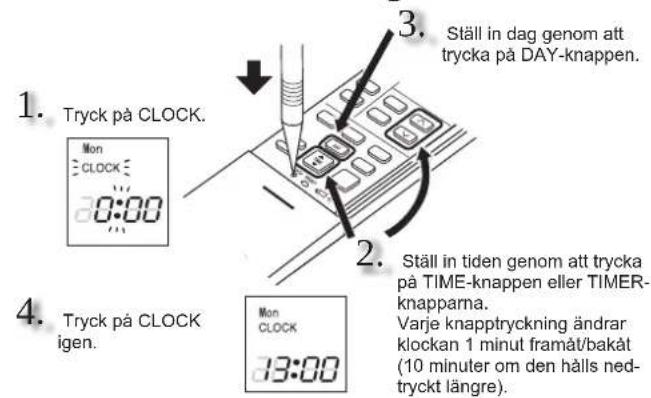

Ställ in aktuellt klockslag

FÖRBEREDELSER FÖRE ANVÄNDNING

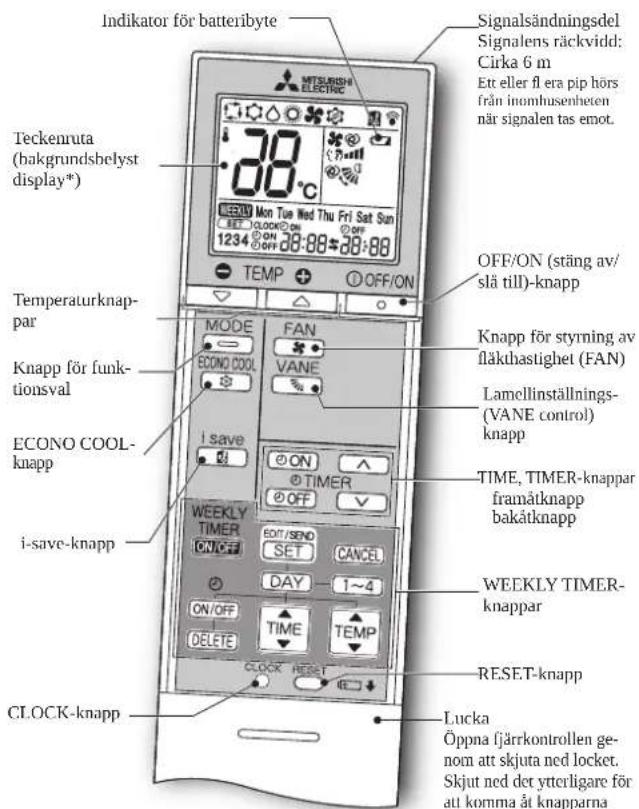

Fjarrkontroll

* Bakgrundsbelysningen aktiveras nar fjärrkontrollen används.
Bakgrundsbelysningen stangs av om fjarrkontrollen inte anvands pa etl lag.

Anvand inte nagra andra fjarkkontroller.

Om 2 aller fler inomhusenheter installeras i narheten av varandra kanske den inomhusenhet som du inte avser att kora svarar pa fjarrkontrollens kommandon.

Inställingsknapp TIME (klockslag), TIMER

Andrataidenframat/bakat

ON (ON-timer) : Enheten slas PÄ vid den installda tidpunkten.

OFF-timer): Enheten stangs AV vid den installda tidpunkten.

Tryckp (framat) och (bakar) for att stalla in timerns tid.

WEEKLY TIMER-knappar

Tryck pa rnt aktivera veckotimerns installningslage.

Tryckp for attvatjinstallningsdag och nummer.

Tryck pa ON/ORE fatt stal an ON/OFF,tid och temperatur.

Tryck pa SET for att avsla och overfor installnigen for veckotimern.

Tryck pa WEEKLY TIMER for att sla PVeckotimern. (

Tryck pa WEEKLY TIMER igen for att stanga AV veckotimern. ( WEY slocknar.)

OFFIO

OFF/ON (stang av/sla till)-knapp

MODE

En enkel hamtningsfunktion gor att du kan hamta en foredragen (forinstalld) installing genom att trycka pa

save knappen en gang. Du kan snabbit gä tillbaka till den fregäende inställningen genom att trycka pa knappenigen.

ECONO CDDO

ECONO COOL-knapp

Den aktuella temperaturen och luftstrommens riktning andras automatiskt av mikroprocessorn.

RENGÖRING

Instruktioner:

• Slā ifrān strömmen ell er stäng av strömbrytaren fore rengöring.
  Se till att inte rora vid metalldelarna med handerna.
• Använd inte bensen, thinner, polermedel aller insetktsmedel.
• Använd bara utspädda milda rengöringsmedel.
• Använd ej skurborste, hard tvättsvamp aller liknande.

Den horisontella lamellen far ej blotlaggs erer skoljas.
- Använd inte vatten som ar varmare an 50^ .
- Utsatt inte delarna for direkt solljus, varme ell erld nar de skatorka.
- Rengör fläkten varsamt eftersom den kan spricka aller skadas annars.

Luftfilter (Luftrenningsfilter)

- Rengör varannan vecka

• Ta bort smuts genom att dammsuga aller skölja med vatten.
• Lat torka ordentligt i skugga nar det har tvattats med vatten.

Frontpanel

Luftreningsfi Iter

(Silverjoniserat luftrenarfi iter)

Var 3:e manad:

Avlagsna smuls med en dammsugare
När smuts inte kan tas bort med dammsugare:
- Blötlägg fi Itrt och dess ram i Ijummet vatten innan de sköljs.
Lat torka ordentligt i skugga after tvatt. Montera luftfi Itrets alla tungor.

Varje ar:

• Byt till enn nytt luftreningsfi Iter for basta prestanda.
  Artikeln. MAC-2370FT-E

Dra for att avlagsna fran luftfltret

Vik

Viktigt

Rengor fl litren regelbundet for basta prestanda och for att reducera stromforbrukningen.
- Smutsiga filter orsakar kondensation i luftkonditioneringen som bidrar till att svamp bildas, t.ex. mogelsvamp. Luftfl itren bor dafür rengoras varannan vecka.

1. Stang frontpaneler ordienttch tr

2. Stang frontpansion underight on a rkr pa de stallen com visas av pilama.

3. Rengör frontpanelen utan att ta loss den fran enheten.

Torka med en torr, mjuk trasa. En särskild mjuk och torr duk medfoljer bara MSZ-EF**VGB.
- Använd den särskilda MJUKA OCH TORRA DUKEN. Artikelnummer: MAC-1001CL-E
Sank inte ned frontpanelen i vatten.

Viktigt

• Inomhusenhetens yta repas latt, därfor bör du inte gnugga pa den ell sla till den med ett hart foremäl. Hantera frontpanelen forsiktigt nár den tas bort och sats till baka sa att den inte repas.
• Använd inte slipande rengöringsmedel, de kan repa inomhusenhetens yta.
• Fingeravtryck fastnar lätt på inomhusenhetens yta. Om fiŋgeravtrycken syns kan du försiktigt torka bort dem med en torr och mjk trasa.
  Folj anvisingarna om du anvander en duk impregnerad med kemikalier som fi nns i handeln.
• Lämna inte den främre panelen öppen under en langre tid.

Denna information ar baserad pa EU-regel Nr 528/2012

MODELLBETECKNING	Behandlung articlek (Namn på delama)	Aktiva substanser (CAS Nr.)	Egenskap	Bruksanvising (Säkerhetsinstruktior)
MSZ-EF18/22/25/35/42/50VGW MSZ-EF18/22/25/35/42/50VGB MSZ-EF18/22/25/35/42/50VGS MSZ-EF18/22/25/35/42/50VGKW MSZ-EF18/22/25/35/42/50VGKB MSZ-EF18/22/25/35/42/50VGKS	FILTER	Silverzinkzeolit (130328-20-0) Silvernatriumvätezirkoniumfosfat (265647-11-8) 2-octyl-2H-isothiazol-3-one (OIT) (26530-20-1)	Antibakteriell Antimögelmedel	Användenna Produkt i enlighem med bra克斯anvisingen och endast für avsedd användning.Stoppa inteprodukten i munnen. Häll barn borta是从produkten.
MAC-2370FT-E FILTER Silverzinkzeolit (130328-20-0)			Antibakteriell	Användenna Produkt i enlighem med bra克斯anvisingen och endast für avsedd användning.Stoppa inteprodukten i munnen. Häll barn borta是从produkten.

INSTALLATION AV Wi-Fi-GRÄNSSNITT (endast typen VGK)

Detta Wi-Fi-gransnitt kommunicerar statusinformationen och styr commande分红 MELCloud genom anslutting till inomhusenheten.

Obs:

• Anslut Wi-Fi-gransmittet till routern. Ta hjäpl av INSTALLLINGSMANUAL och SETUP QUICK REFERENCE GUIDE (INSTALLLINGSGUIDE MED SNABBREFERENS) som medfoljen eheten.
  Gá till webplatsen nedan for att lasa INSTÄLLNINGSMANUALEN. http://www.melcloud.com/Support
  For anvandarhandbok for MELCloud, gà till webbplatsen nedan. http://www.melcloud.com/Support

SPECIFICATIONER

Model	Aggregatets namn		— MSZ-EF25V(G)(H) MSZ-EF35VG(H) MSZ-EF42VGMSZ-EF50VG
	Inomhus		MSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S)	MSZ-EF25VG(K)(W/B/S)	MSZ-EF35VG(K)(W/B/S)	MSZ-EF42VG(K)(W/B/S)	MSZ-EF42VG(K)(W/B/S)	MSZ-EF50VG(K)(W/B/S)	MSZ-EF50VG(K)(W/B/S)
	Utomhus		—	MUZ-EF25VG(H)	MUZ-EF35VG(H)	MUZ-EF42VG	MUZ-EF42VG	MUZ-EF50VG
Funktion			Kyla	Värme	Kyla	Värme	Kyla	Värme	Kyla	Värme	Kyla
Strömförsörning			~/N, 230 V, 50 Hz
Effekt		kW	—	—	2,5	3,2	3,5	4,0	4,2	5,4	5,0
Ingång		kW	—	—	0,54	0,700	0,910	0,950	1,200	1,455	1,540
Vikt	Inomhus	kg	11,5
	Utomhus	kg	—	31		34		35		40
Mängd kõldmedium (R32)		kg	—	0,62		0,74		0,74		1,05
IP-kod	Inomhus		IP 20
	Utomhus		—	IP 24
Tillätet övertryckdrifttryck	LP ps	MPa	—	2,77
	HP ps	MPa	4,17
Ljudnivä (SPL)	Inomhus (Super High/High/Med./Low/Tyst)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	46/38/30/24/21	43/39/35/31/28	48/41/35/30/28	43/40/36/33/30
	Utomhus	dB(A)	—		47	48	49	50	50	51	52

Specification for multianslutting inomhus FÖRORDNING (EU) 2016/2281

Model	Inomhus			MSZ-EF18VG(K) (W/B/S)	MSZ-EF22 VG(K) (W/B/S)	MSZ-EF25VG(K) (W/B/S)	MSZ-EF35 VG(K) (W/B/S)	MSZ-EF42VG(K) (W/B/S)	MSZ-EF50VG(K) (W/B/S)
Effekt	Kyla	Kännbar	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Latent	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Värme		kW	2,10	2,50	2,90	4,00	4,80	5,70
Ingäng			kW	0,027	0,027	0,027	0,031	0,031	0,034
Ljudnivå (Ljudeffektnivå)	Super High/High/Med./ Low/Tyst		dB(A)	60/54/47/41/39	60/54/47/41/39	60/54/47/41/39	60/54/47/42/39	60/57/53/49/46	60/57/53/50/47

Garanterat arbetsomrade

		Inomhus	Utomhus
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Kyla	Övre gråns	32°C DB23°C WB	46°C DB-	46°C DB-
	Undre gråns	21°C DB15°C WB	-10°C DB-	-10°C DB-
Värme	Övre gråns	27°C DB-	24°C DB18°C WB	24°C DB18°C WB
	Undre gråns	20°C DB-	-15°C DB-16°C WB	-20°C DB-21°C WB

DB: Torr lampa

WB: Vat Iampa

Obs:

1. Markdata

Kylning - Inomhus: 27°C DB, 19°C WB

Ulomhus: 35°C DB

Uppvärnning - Inomhus: 20°C DB

Utomhus: 7^ DB, 6°C WB

1. Det fi nns inga specif kationer for en enkel EF18/22-enhet. Dessa inomhusmodeller er entbar avsedda for anvandning i luftkonditioneringsystem med fI erena hender.

Kontakta en aterforsljare och/eller las i katalogen angaende specifi -

kationerna for multisystem.

Wi-Fi-gransnitt

Model	MAC-5771F2-E
Ingående spänning	DC 12,7 V (fràn inomhusenhet)
Effektörbrukning	MAX. 2 W
Storlek H×B×D (mm)	73,5×41,5×18,5
Vikt (g)	46 (inklusive kabel)
Effektività für sändare (MAX.)	20 dBm @IEEE 802.11b
RF-kanal	1 kanal - 13 kanaler (2 412 - 2 472 MHz)
Radioprotokoll	IEEE 802.11b/g/n (20)
Kryptering	AES
Autentisierung	WPA2-PSK
Programvaruversion	XX.00

For Forsakran om overensstammelse, gà till webbplatsen nedan.

Använd ej luftkonditioneringen, och kontakta din äterförsäljare i följande fall:

• När vatten lacker erler droppar fran inomhusenheten.
• När indicatorlampan for drift blinkar.
• Om sakringen ohta lser ut.
• Signalen fran fjärnkontrollen tas inte emot i ett rum dar det fl nns ett elektronisk lysror av ON/OFF-type (fl uorescerande lampa/lysror av inverttyp osv.).
• Luftkonditioneringen kan vid drift stora radio- och TV-mottagningen. En signalforstarkare kan komma att behovas for den utrustning som stors.
  Nar onormala ljd hors.
  Nar det uppst ertt koldmedelslackage.

HCTPYKIIIN 3A BE3OJIACHOCT

3haeHnHa cMBOJHTe, IOKa3aHn Ha BbTpEHHOT TJIo H/HH Ha BBHHOTO TJI0

Bemark: Serienummeret star pa produktets fabriksskit.

Obs: Serienumret finns pa produits namnplat.

Bemark: Serienummeret stared pa produktets fabriksskit.

Obs: Serienumret finns pà produits námnpåt.
