Merk	Mitsubishi
Model	MSZEF42VGKS
Producttype	Split airconditioner
Voeding	~ / N, 230 V, 50 Hz
Koelvermogen	4,2 kW
Verwarmingsvermogen	5,4 kW
Elektrisch vermogen (koelen)	1,200 kW
Elektrisch vermogen (verwarmen)	1,455 kW
Koelmiddel	R32, 0,74 kg
Gewicht binnenunit	11,5 kg
Gewicht buitenunit	35 kg
Geluidsniveau binnen (koelen)	42/36/29/23/19 dB(A) (Zeer hoog/Stil)
Geluidsniveau binnen (verwarmen)	45/37/29/24/21 dB(A) (Zeer hoog/Stil)
Geluidsniveau buiten	49 dB(A)
Hoofdfuncties	Koelen, verwarmen, ventilatie, ontvochtiging, ECO-energiebesparende modus, wekelijkse timer, i-saving, ingebouwde Wi-Fi
Onderhoud	Filters elke 2 weken reinigen; geïoniseerde zilveren luchtreinigingsfilter elke 3 maanden, jaarlijkse vervanging
Veiligheid	Differentieelschakelaar, bescherming tegen koelmiddellekken, automatische uitschakeling bij storing
Reserveonderdelen	Luchtfilter (MAC-2370FT-B), luchtreinigingsfilter (MAC-2370FT-E)
Algemene informatie	Ingebouwde Wi-Fi-interface, compatibiliteit met MELCloud, max. druk 4,17 MPa

Veelgestelde vragen - MSZEF42VGKS MITSUBISHI

Hoe installeer ik de airconditioner?

De installatie moet worden uitgevoerd door een erkende dealer. Probeer nooit het apparaat zelf te installeren. Een aparte stroomkring en een correcte aarding zijn verplicht.

Wat moet ik doen als de airconditioner niet koelt?

Controleer eerst de luchtfilters: als ze vuil zijn, reinig ze. Zorg ervoor dat de ingestelde temperatuur lager is dan de kamertemperatuur. Als het probleem aanhoudt, schakel de stroom uit en neem contact op met een professional.

Hoe vaak moeten de filters worden gereinigd?

Het luchtfilter moet elke 2 weken worden gereinigd. Het geïoniseerde zilveren luchtreinigingsfilter wordt elke 3 maanden gereinigd en jaarlijks vervangen (ref. MAC-2370FT-B).

Hoe gebruik ik de Wi-Fi-functie?

De ingebouwde Wi-Fi-interface (type VGK) maakt het mogelijk de airconditioner te bedienen via MELCloud. Sluit de interface aan op uw router volgens de meegeleverde configuratiehandleiding. Bezoek www.melcloud.com voor meer informatie.

Wat betekent het knipperen van het bedrijfslampje?

Een knipperend lampje duidt op een storing. Schakel de airconditioner onmiddellijk uit, trek de stekker uit het stopcontact en neem contact op met uw erkende dealer. Probeer niet zelf te repareren.

Hoe stel ik de wekelijkse timer in?

Druk op de WEEKLY-knop op de afstandsbediening om in de instelmodus te komen. Gebruik de navigatietoetsen om de gewenste dag, tijd en temperatuur te selecteren. Bevestig met SET. Activeer de timer door opnieuw op WEEKLY te drukken.

Welk koelmiddel gebruikt dit apparaat?

Dit apparaat gebruikt het koelmiddel R32, met een vulling van 0,74 kg. R32 is brandbaar. Bij een lek, ventileer de ruimte en neem contact op met een professional.

Hoe vervang ik de batterijen van de afstandsbediening?

Open het batterijvak aan de achterkant van de afstandsbediening. Vervang lege batterijen door nieuwe batterijen van hetzelfde type (AAA). Meng geen nieuwe en oude batterijen. Let op de polariteit.

Wat te doen bij waterlekkage uit de binnenunit?

Schakel de airconditioner onmiddellijk uit en schakel de stroom uit. Een lek kan worden veroorzaakt door een vervuild filter of een verstopte afvoer. Neem contact op met een erkende dealer voor inspectie en reparatie.

Hoe activeer ik de ECO-energiebesparende modus?

Druk op de ECONO COOL-knop op de afstandsbediening. De microprocessor past automatisch de temperatuur en de luchtstroomrichting aan om het energieverbruik te verminderen terwijl het comfort behouden blijft.

GEBRUIKSAANWIJZING MSZEF42VGKS MITSUBISHI

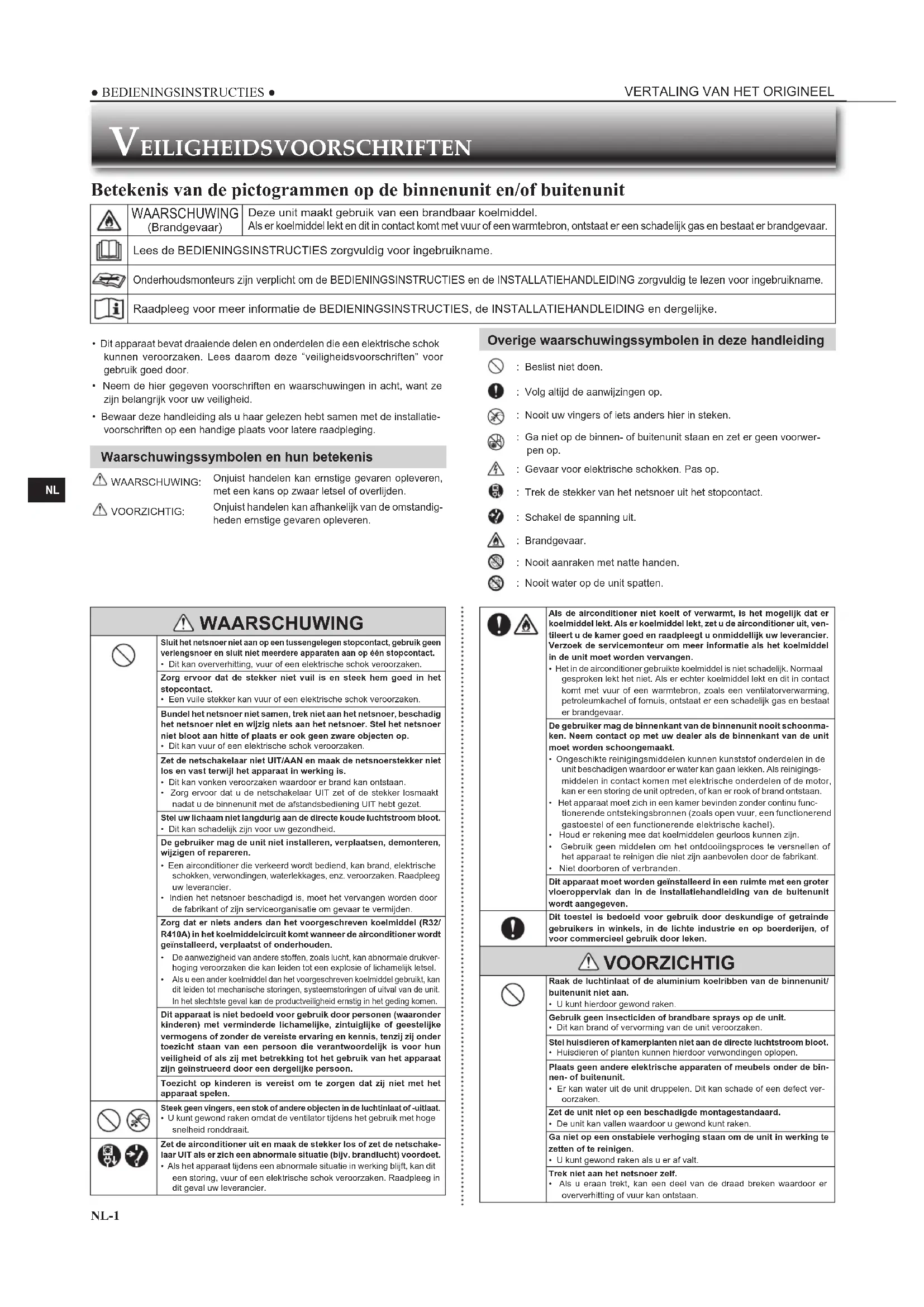

BEDIENINGsinstructies

Betekenis van de pictogrammen op de binnenunit en/of buitenunit

WAARSCHUWING (Brandgevaar)	Deze unit maakt gebruik van een brandbaar koelmiddel. Als er koelmiddel lekt en dit in contact komt met vuur of een warmtebron, ontstaat er een schadelijk gas en bestaat er brandgevaar.
Lees de BEDIENINGSINSTRUCTIES zorgvuldig voor ingebruikname.
Onderhoudsmonteurs zijn verplicht om de BEDIENINGSINSTRUCTIES en de INSTALLATIEHANDLEIDING zorgvuldig te lezen voor ingebruikname.
Raadpleeg voor meer informatie de BEDIENINGSINSTRUCTIES, de INSTALLATIEHANDLEIDING en dergelijk.

• Dit apparaat bevat draaiende delen en onderdelen die een elektrische schok können veroorzaken. Lees waarom deze "veiligheidsvoorschriften" voor gebruik goed door.
• Neem de hier geveven voorschriften en waarschuwingen in acht, want ze zijn belangrijk voor uw verilgheid.
• Bewaar deze handleiding als uhaar gelezen hebt samen met de installmentevoorschriften op een handige plaats voor latere raadpleging.

Waarschuwingssymbolen en hun betekenis

WAARSCHUWING:

Onjuist handelen kan ernstige bevaren opleveren, met een kans op zwaar letsel of overlijden.

VOORZICHIG:

Onjuist handelen kan afhankelijk van de omstandig-heden ernstige gezaven opleveren.

Overige waarschuwingssymbolen in deze handleiding

: Beslist niedoen.
Volg alii de aanwijzingen op.
: Nooit uw vingers of iets anders hier in steken.
: Ga Niet op de binnen- of buitenunit staan en zet er geen voorwerpen op.
A : Gevaar voor elektrische schokken. Pas op.
Trek de stekker van het netsnoer uit het stopcontact.
: Schakel de spanninguit.
A : Brandgevaar.
: Nooit aanraken met natte handen.
: Nooit water op de unit spatten.

WAARSCHUWING

Sluit het netsnoer Niet aan op een tussengelegen stopcontact, gebruik geen verliengsoen en sluit Niet meerdere apparaten aan op een stopcontact.
- Dit kan oververhitting, vuur of een elektrische schok verroorzaken.

Zorg ervoor dat de stekker Niet vuil is en streek hem goed in het stopcontact.

• Een vuile stekker kan vuur of een elektrische schok veroorzaken.

Bundel het netsnoer NietSAMen,trek Niet aan het netsnoer, beschadig het netsnoer Niet en wijzig niets aan het netsnoer. Stel het netsnoer Niet bloot aan hitte of plaats er ook een zoare objection op.

• Dit kan vuur of een elektrische schok veroorzaken.

Zet de netschakelaar niet UIT/AAN en kaat de netsoerstekker niet los en vast toenill het apparata in werkinq Is.

• Dlt kan vonken veroorzaken waardoor er brand kan ontstaan.

• Zerg ervord udat u de netschekaela UIT zet of de stekker losmaakt nadat u de binnenunit met afstandsbediening UIT hebt gezet.

Stel uw lichaam Niet langdurig aan de directe koude luchtstroom bloot.
- Dit kan schadelijk zijn voor uw gezondheid.

De gebruker mag de unit niet installeren, verplaatsen, demonteren, wijzigen of repareren.

• Een airconditioner die verkaerd worden bediend, kan brand, elektrische schokken, verwondingen, waterlekkages, enz. verroorzaken. Raadpleeg uw leverancier.

• Indien het netsnoer beschadig is, moet het vervangen worden door de fabrikant van een serviceorganisatie om gevaar te verminder.

Zorg dat er niets anders dan het voorgeschreven koelmiddel (R32/ R410A) in het koelmiddelcircuit komt wanner de alrconditioner worden geinstalleerd, verplaatst of onderhoven.

De aanwezigheid van andere stoffen, zoals lucht, kan abnormale drukkerhooing voorzoeken die kan leiden toen een exciplex of lihamelijik Iotsel.

• Als u een ander koelmiddel dan het voorgeschren koelmiddel gebruikt, kan dit leiden tot mechanische storingen, systeemstoringen of uilval van de unit. In het slechtste geval kan de productveilghoid ornstig in het gedung komen.

Dit apparaat is niet bedoed voor gebruik door personen (waaronder kinderen) met verminderde ilichamelinge, zintuiglijke of geleijte vermogens of zonder de vereiste eravingen en kennis, tenzij zich onder toezlicht staan van een person de verantwoordelijk is voor hun verilgheid of als zij met betrekking tot het gebruik van het apparaat zijn geinstrueerd door en dergelijk persoon.

Toeicht op kinderen is vereist om te zorgen dat zich nicht met het apparat spelen.

Steeke ging vingers, een stok of andere objcten in de luchtinlaat of -uilaat. U kunget gewond raken omedat de ventilator tijdens het gebruik met hoge sleneheid ronddraait.

Zet de alconditioner uit en kaak de stekker los of zet de netschakeaar IUt als er zich een abnormale situatie (bjv. brandlucht) Vooroot. Als het apparaatijdens een abnormale situatie in werkbing lijft, kan dit een storing, vuur of een elektrische schok veroorzaken. Raadpleeg in dit geval uw leverancier.

Als de airconditioner niet koelt of verwarnt, Is het mogelijk dat er koelmiddel lekt. Als er koelmiddel lekt, zet u de airconditioner uit, ventileert u de kamer goed en raadpleegt u onmiddelijk uw leverancier. Verzoek de servicemonteur om more informatie als het koelmiddel In de unit moet worden verrangen.

• Het in de airdiptioner gebrachte koelmiddel is nicht schadelijk. Normaal gesproken lekt het niel. Als er echter koelmiddel lekt en dit in contact komt met vuur of een warmtebron, zoals een ventilatorverwarming, petroleummukachel of formuis, ontstaat er een schadelijk gas en bestaat er brandgevaar.

De gebruiker mag de binnenkant van de binnenunit nooit schoonmaken. Neem contact op met uw dealer als de binnenkant van de unit moet worden schoongemaakt.

• Ongeschikte reliningsmiddelen kannen kunststof onderden in de unit beschadigen waardoor er water kan gaan lekken. Als reliningsmiddelen in contact komen met elektrische onderden of de motor, kan er een storing de unit optreden, of kan er rook of brand ontstaan.
• Het apparaat要去集中在eienkambevindenzondercontinu functionerendeontstkingsbronnen（zoalopenvoeur，eenfunctionerend gastroestelofenfunctionerendeelektrischekachel）
  Houd er rekening mee dat koelmiddden geurloos hunnen zich. Gebruik geen middelen om het ontdooingsproces te versnellen of het apparaat te reinigen die nicht aanbevolen door de fabrikant. Niet doordoren of verbranden.

Dit apparaat moot worden geinstalleerd in een ruimte met een groter vloeroppervlak dan in de installmentehandleiding van de buitenunit wordt aangegeven.

Dit toestel is bedoeld voor gebruik door deskundige of getrainde gebruikers in winkels, in de lichte industrie en op boerderijen, of voor commercieel gebruik door leken.

VOORZICHTIG

Raak deuchtinaat of de aluminium koelribben van de binnenunit/buitenunit Niet aan.
Ukunt hierdoor gewondraken.
Gebrulk geen Insecticiden of brandbare sprays op de unit.
- Dlt kan brand of vervorming van de unit veroorzaken.
Stel huisdieren of kamerplanten Niet aan de direkte luchtstroom bloat. Huisdieren of planten kannen hierdoor verwongenden oplopen.
Plaats geen andere elektrische apparaten de meubels onder de binnen-of buttenunit.
Er kan water uit de unit druppelen. Dit kan schade of een defect ver-oorzaken.
Zet de unit niet op een beschadigde montagestandaard.
- De unit kan vallen waardoor u gewond kunt raken.
Gai niel op een onstabile verhoging staan om de unit in werkig te zieten of te reinigen.
U kunt gewond raken als u er af vait.
Trek Niet aan hetnetspoer zich.
- Als u oraan trokt, kan een doel van de draad破损 waardoor er oververhijing of vuur kan ontstaan.

VEILIGHEIDSVOORSCHRIFTEN

	Laad de batterijen Niet op, haal ze Niet uit elkaar en gooiz neiet in een vuur. · Batterijen hunnen hierdoor gaan lekken en brand of een explosie verroorzaken.
	Zet de unit Niet langer dan 4aar aan als er spreke is van hoge luchtvoctigheid (RL 80% of meer) en/of bij geopende buitendeuren of ramen. · Dit kan leiden tot de condensatie van water in de airconditioner en dit water kan waarbeneden druppelen en het meubilair nat maken of beschadigden. · Het gecondenseerde water in de airconditioner kan leiden tot de groei van fungi zoals schimmels.
	Gebruik de unit Niet voor speciale doeleinden, zoals het opslaan van voedsel, het fokken van dieren, het kweken van planten of het conserveren van precisie-apparatuur of kunstobjecten. · De kwailiteit van het voedsel kan hierdoor minder worden, of dieren en planten hunder lieden.
	Stel verbrandingsapparaten Niet aan directe luchtstroom bloot. · Dit kan leiden tot nicht volledige verbranding.
	Stop nooit batterijen in uw Mond ominskijk te voorkomen. · Het insiliken van batterijen kan verstrikking of vergillig ingoorzaken.
	Schakel de unit UIT en maak de stekerlos of zet de netschakelaar UIT Voordat u de unit gaat reinigen. · De ventilator in de unit draalt met hoch sleheid rond en kan u verwonden.
	Als u de unit langeijd Niet gebruikt, maar dan de stekerlos of zet de netschakelaar UIT. · In de unit hoopt zich vuil op waardoor doze oververhit kan raken of er vuur kan ontstaan.
	Vervang alle batterijen van de afstandsbediening door十几年e van hetzelfde type. · Als u十几年e en oude batterijen tegellkertijd gebruikt, kan de unit oververhit raker, hunden de batterijen gaan lekken of een explosie verroorzaken.
	Als er batterijzuren op uw huid of kleding terechtkomen, was dan uw huid en kleding grondig met schoon water. · Als er batterijzuer in uw ogen komt, was uw ogen dan grondig met schoon water en neem onmiddelijk contact op met uw huisarts.
	Zorg ervoor dat de ruimte goedGeVentileerd is als de unit tegelilkertijd met verbrandingsapparatuur worden gebruikt. · Onvoldoende ventilatie kan leiden tot zuurstoftekort.
	Zet de netschakelaar UIT als u onweer hoort en de blikksem zou kunnen inslaan. · De unit kan beschadigd raken als de blikksem inslaat.
	Als de airconditioner Meerdere selzoenen achterelkaar is gebruikt, voor dan naast de gebrukelijke reiniging ook inspectie en onderhoud uit. · Vuil of stof in de unit kan een onaangenome geurveroorzaken, leiden tot groei van fungi zoals schimmels, of het afvoerkanaal verzstoppen waardoor water uit de binnenunit kan lekken. Raadpleeg uw leverancier voor inspectie en onderhoud waarvoor specialisische kennis en vaardigheden vereist�.
	Bedien geen schakelaars met natte handen. · Dit kan een elektrische schok verooorzaken.
	Reinig de airconditioner Niet met water of zet geen object dat water bevat, zoals een bloemenvaas, op de airconditioner. · Dit kan vuur of een elektrische schokveroorzaken.
	Stap Niet op de buitenunit of zet geen object op de buitenunit. · U kunt gewond raken als u of het object vall.

BELANGRIJK

Vuile fi Iters veroorzaken condensatie van water in de airconditioner en dit kan leiden tot de groel van fungl zoals schimmels. Het wordt aangeraden om de luchtfl Iters elk 2 weken te reimigen.

Voordat u het apparata inschakelt, zorg ervoor dat de horizontally schoepen in de gesloten stand staan. Als u het apparata inschakelt terwijl de horizontally schoepen In de open stand staan, kennen zich möglichk Niet terug maar de correcte stand.

Voor het installeren

WAARSCHUWING
	Raadpleeg uw leverancier voor de installmentie van de airconditioner. • De gebruiker mag de airconditioner net instalieren,ondat dit specia-listische kennis en vaardigheden vereist. Een verkeerd geinstalleerde airconditioner kan waterlekkage, vuur of een elektrische schok voraor-zaken.
	Zorg voor een aparte groep waar alleen de airconditioner op wordt aangesloten. • Als u geen aparte groep gebruikt, kan dit oververhitting of vuur voraor-zaken.
	Installer het apparaat Niet opplaaten waar ontvlambaar gas zou kunnen lekken. • Gelekt gas dat zich rond de airconditioner verzamelt, kan een explosie voraoorzaken.
	Aard de airconditioner. • Sluit de aardkabel Niet aan op een gasleidig, waterleiding, blikksem-afi eider of aardkabel van de telefoon. Onjuist aangesloten aardkabels kunnen een elektrische schok voraorzaken.
VOORZICTHIG
	Afhankelijk van de installmentieplaats van de airconditioner (zoals ruimtes met een hoge luchtvochtigheid) installeur u een aardlek-schakelaar. • Het ontbreken van een aardlekschakelaar kan leiden tot een elektrische schok.
	Zorg ervoor dat het afvoerwater op de julste manler wordt afgevoerd. • Als het afvoerkanaal Niet goed is geinstalleerd, kan er water uit de binnen-/builenunit druppelen waardoor het meubilair nat of beschadigd kan worden.
In geval van abnormale situatuies Zet de airconditioner onmiddelijk uit en raadpleeg uw leverancier.

Voor de Wi-Fi interface

WAARSCHUWING (Onoordeelkundig gebruik kan ernstige gevolgen hebben, met inbegrip van ernstig of zelfs dodelijk letsel.)
	Dit toestel kan worden gebrukt door kinderen vanaf 8aar en door personen met verminderde Ilichamelligje, zintulgijke of geestelijkke vermogens of met onvoldoende ervaring en kennis op voorwaarde dat zij onder toezlicht staan of zichn voorgeltig en het vellig gebruik van het toestel en op de hoogte zichn van de gezaren.
	Kinderen mogen Niet met het toestel spelen. Laat kinderen nooitzon- der toezicht schoonmaak- en onderhoudswerkzaamheden uityvoeren.
	Gebruik de Wi-Fi interface Niet in de buurt van medische elektrische apparatusuur of mensen met een medisch apparatusaat zoals een pacemaker of een implanteerbare cardioverter-defi brillator. • Dit kan anders leiden tot ongevallen als geolg van storing in de medi-sche apparatusuur of het medische apparatusaat.
	Installerer de Wi-Fi Interface Niet in de buurt van automatisch aan-gestuurde apparatusen zoals automatische deuren of brandmeilders. • Dit kan anders leiden tot ongevallen als geolg van storingen.
	Raak de Wi-Fi Interface Niet aan met natte handen. • Dit kan anders leiden tot schade aan het apparatusaat, elektrische schokken of brand.
	Spat geen water op de Wi-Fi Interface en gebruik de Wi-Fi interface Niet in een badkamer. • Dit kan anders leiden tot schade aan het apparatusaat, elektrische schokken of brand.
	Wanner de Wi-Fi interface-unit is gezallen of de houder of kabel Is beschadligd, trekt u de stekker ult het stopcontact of zet u de netschakelaar UIT. • Dit kan anders leiden tot brand of elektrische schokken. Raadpleeg in dit geval uw leverancier.
VOORZICTIG (Onoordeelkundig gebruik kan gevolgen hebben, met inbegrip van letsel of schade aan het gebouw.)
	Ga net op een wankel opstapje staan om de Wi-Fi interface in te stellen of te reinigen. • U kurz gewond raken als u eraf vall.
	Gebruik de Wi-Fi interface Niet in de buurt van andere draadloze ap- paraten, magnetrons, draadloze telefoons of faxapparatuur. • Dit kan anders leiden tot storingen.

WEGGOOEN

Fig. 1

Raadpleeg uw leverancier als u het apparaat wilt weggoieten.

Opmerking:

Dit symbool geldt alleen voor EU-landen. Dit symbool wordt gebruikt overeenkomstig richtlijn 2012/19/EU,artikel 14 "Informatie voor de gebruikers" en Bijlage IX en/of richtlijn 2006/66/EG,artikel 20 "Informatie voor de eindgebruikers" en Bijlage II.

Mitsubishi Electric producten zijn ontwikkeld en gefabricieerd uit eerste kwaliteit materialen. De onderdelen können worden gerecycled en/of worden hergebruikt.

Het symbool betekenat dat de elektrische en elektronische onderden, batterijen en accu's op het einde van de gebruiksduur gescheden van het huishoudelijk afval moeten worden ingezameld.

Wanneer er onder het symbol (Fig. 1) een chemisch symbool staat gedrukt, bleenkent dit dat de batterij of accu zware metalen in een bepaalde concentra te bevat. Dit worden als volgt aangeduid:

Hg: kwik (0,0005%), Cd: cadmium (0,002%), Pb: lood (0,004%)

In de Europees Unei worden elektrische en elektronische produits, batterijen en accu's afzonderl即将到来.

Breng deze apparatuur, batterijen en accu's dan maar het gemeentelijkke

afvalinzamelingspunt

Help ons mee het milieu te beschermen!

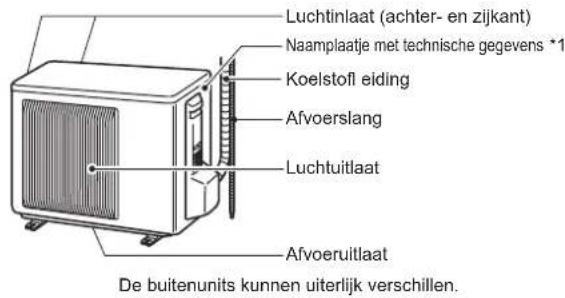

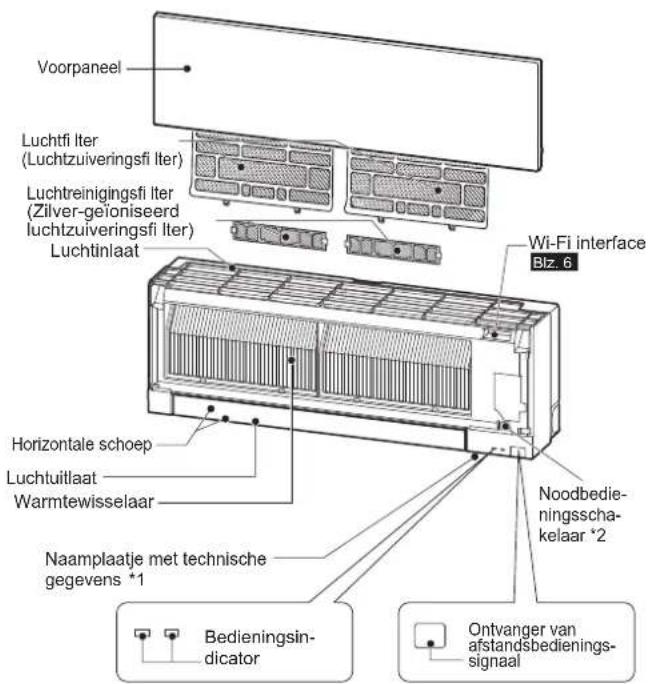

NAAM VAN ELK ONDERDEEL

Binnenunit Buitenunit

*1 HetJAer en de maand van vervaardiging Zijn aangegeven op het naamplaatje met technische geveens.

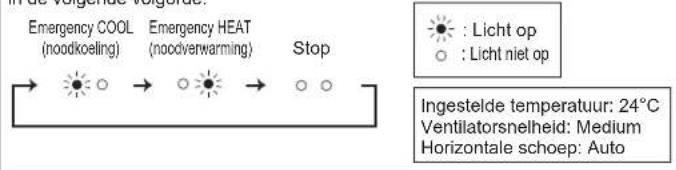

2 Als dc afstandsbediening nicht kan worden gebruikt...

U kurz de nooodbediening activeren door de nooodbedieningsschakelaar (E.O. SW) op de binnenunit in te drukken.

Als u de nooodbedieningsschakelaar (E.O. SW) indukt, wijzigen de werkingsstanden in de volgende volgorde:

UITTE VOEREN HANDELINGEN VOOR INGEBRUIKNAME

Voor ingebruikname: Steek de stekker in het stopcontact en/of schakel de netschakelaar in.

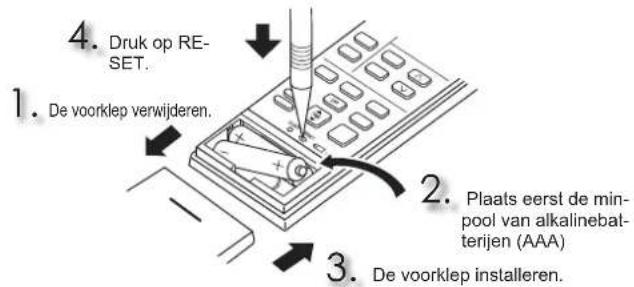

De batterijen in de afstandsbediening plaatsen

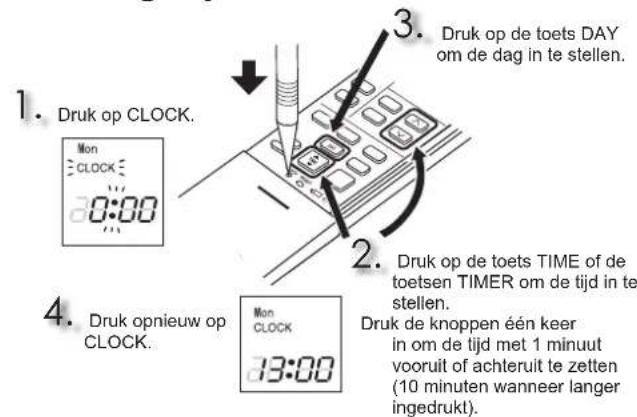

De huidigeijd instellen

Afstandsbediening

Indicator voor batterijvervanging

Signaalzender

Signaalafstand:

Ongeveer 6m

De hinnenunit gaat pie

pen als hijeen signaln ontvang.

Bedieningsdisplay

(Display met)

achtergrondver

lichung*)

Temperatuuri

Functiekeuze-toets

Toets ECONO

COOL (Koel

spaarocts)

i-saving-toets

Toets OFF/ON

(uit-en inschakelen)

Ventilatorsnel

heidstoets

Schoopenregel

toets

Insteltoetsen TIME,

TIMER (tijd, timer)

Vooruit-toets

Achteruit-toets

Insteltoeisen

WEEKLY TIMER

(weektimer)

RESET-toets

Insteltoets

CLOCK (klok)

Klep

Schuif de klep omlaag om de

afstandsbediening te openen.

Schuif deze nog verder om

Haag om de insteltoetsen van

de weektimer te geb

• Dechtergrundverlichting worden aangezet bij geleruik van de afstandsbediening.

De achtergrondverlichting gaat uit als de afstandsbediening een tijd niert worden gebruikt.

Gebruik uitsluitend die afstandsbediening die bij het apparaat worden meegeleverd. Gebruik geen andere afstandsbedieningen.

Als 2 of mehr binnenunits in de buurt van elkaar worden gefinstalleerd, kan het gcburen dat een andere binnenunit reagcert op de afstandsbedingien dan de binnenunit die u wil bedieren.

Insteltoets TIME, TIMER (tijd, timer)

Meerijd/minderijd instellen

(ON-timer) : De airconditioner worden op de ingestelde..., tijd ingeschakeld (ON).

(OFF-timer): De airconditioner worden op de ingestelde..., tijduitgeschakeld (OFF).

Druk op (vooruit) en (achteruit) om dearend van de timer in te stellen.

Insteltoetsen WEEKLY TIMER (weektimer)

Druk op om de instellingsstand van de weektimer te openen.

Druk op en om een dag (of dagen) en nummer

voor de instelling te selecteren.

Druk op, en om ON/OFF,ijd en temperatuur in te stellen.

Druk op om deinstelling van deweektimer te voltooien en over te brengen.

Druk op om de weektimer in te schakelen (ON). (gaat branden.)

Druk nogmaals op om de weektimer uit te schakelen

(OFF). (gaat uit.)

Toets OFF/ON (uit- en inschakelen)

Functiekeuzetoets

De temperatuur stijgt of daalt met 1^ als u de knop indukt.

Ventilatorsnelheidstoets

Regeltoets luchtstroom omhoog-omlaag

(AUTO) (1) (2) (3) (4) (5) (SWING)

Luchtstroomrichting links/rechts

Verplaats de verticale schoep handmatig voordat u de unit start.

i-saving-toets

Met een vereenvoudigde terugzetfunctie kutu door een keer op de -toets te drukken de voorkeursinstelling (vooraf ingesteld) oproepen. Druk de toets opnieuw in en u gaat meteen terug maar de vorige instelling.

Toets ECONO COOL (Koelspaartoets)

De microprocessor wijztigt de ingestelde temperatuur en de luchtstroomrichting automatisch.

REINIGEN

Instructies:

Schakel de stroomvoorziening of de netschakelaar uit voordat u begint met reinigen.
- Raak de metalen onderdelen nicht met uw handen aan.
- Gebruik geen benzine, verdunner, schuurpoeder of insecticide.
- Gebruik alleen verdunde, milde reinigingsmiddelen.
- Gebruik geen harde borstel, schuursponsje of iets dergelijks.

• Laat de horizontally schoep Niet langdurig in vloeistof ondergedompeld en spelod.Deze schoep Niet af.
• Gebruik geen water dat warmer is dan 50^ .
  Stel onderden om deze te drogen, Niet aan direct zonlicht,itte of vlammen bloat.
• Oefen Niet te Veel kracht op de ventilator UIT, want hierdoor konnen barsten of breuken ontstaan.

Luchtfi Iter (Luchtzuiiveringsfilter)

Elke twee weken reinigen

• Verwijder vuil met een stofzuiger of spoel het af met water.
• Laat het filter na het spoelen goed drogen in de schaduw.

Voorpaneel

1. Til het voorpaneel op totdat u een "klik" hoort.
2. Sluit het voorpaneel goed en druk op de met pijlen aangegevenplaatsen.

3. Maak het voorpaneel schoon zonder het voorpaneel van de unit te verwijden.

4. Veeg met een zachte droge doek schoon. Geschikte droge doeken die in de handel verkrijgbaar,zijn,zin van het type MSZ-EF**VGB.

5. Gebruik een geschikte ZACHTE DROGE DOEK. Onderdeelnummer

MAC-1001CL-E

Dompel het voorpaneel Niet onder in water.

Belangrijk

• Het oppervlak van de binnenunit kan eenvoudig bekrast raken. Schuur waarom nooit met lets hard over, of slaaarom nooit met lets hard op de unit. Gaijdens het monteren of demontereen van het Voorpaneel ook voorzichtig te werk om te voorkomen dat de unit bekrast raakt.
• Gebruik geen schuurmiddel om te voorkomen dat het oppervlak van de binnenunit bekrast raakt.
  Vingerafdrukken zijn eenvoudig waar te nemen op het oppervlak van de binnenunit. Als u vingerafdrukken ziet, veeg deze er dan met een zachte droge doek af.
• Als u een in de handel verkrijgbare met chemicalien geimpregneerde doeck gebruikt, volg dan de instructies op de verpakking van de doeck.
• Laat het voorpaneel Niet langdurig open.

Luchtreinigingsfilter (Zilver-geioniseerd luchtzuiveringsfi lter)

Elke 3 maanden:

• Verwijder vuil met een stofzuiger.

Wanneer u het vuil Niet met een stofzuiger kunt verwijderen:

Dompel het fliter en het frame in lauw water voordat u het afspoelt.
- Laat het fiiter na het spoelen goed drogen in de schaduw. Installeer alle lipjes van het luchtfi filter.

Elk jaar:

• Vervang het luchtreinigingsfi Iter door een nieuw filter voor de Beste prestaties.
  Onderdeelnummer MAC-2370FT-B

Trekken om van het luchtfi Iter te verwijderen

Belangrijk

• Reinig de fi Iters regelmatig voor de Beste prestaties en voor energiebesparing.
• Vuille fl Itersverozaken condensatie van water in de air-conditioner en dit kan leiden tot de groei van fungi zoals schimmels. Het worden aangeraden om de luchtfi Iters elke 2 weken te reinigen.

Deze informatatie is gebaseerd op VERORDENING (EU) Nr. 528/2012

MODELNAAM	Behandeld voorwerp (Naam van onderdeel)	Werkzame stoffen (CAS-Nr.)	Eigenschap	Aanwijzingen voor gebruik (informatie over veilige bediening)
MSZ-EF18/22/25/35/42/50VGWMSZ-EF18/22/25/35/42/50VGBMSZ-EF18/22/25/35/42/50VGSMSZ-EF18/22/25/35/42/50VGKWMSZ-EF18/22/25/35/42/50VGKBMSZ-EF18/22/25/35/42/50VGKS	FILTER	Zilver-zink-zeoliet (130328-20-0)Zilvermatriebwaterstofzirkonium-fosfaat (265647-11-8)2-octyl-2H-isothiazool-3-on (OIT)(26530-20-1)	Antibacterieel Schimmelwe-end	• Gebruik dit product uitsluitend voor het beoogde doel en houd u waar bij aan de aanwijzingen in de bedieningshandleiding. • Niet in de mond stoppen. Buiten bereik van kinderen honden.
MAC-2370FT-E FILTER Zilver-zink-zeoliet (130328-20-0) Antibacterieel				• Gebruik dit product uitsluitend voor het beoogde doel en houd u waar bij aan de aanwijzingen in de bedieningshandleiding. • Niet in de mond stoppen. Buiten bereik van kinderen honden.

DE Wi-Fi INTERFACE CONFIGUREREN (alleen type VGK)

Deze Wi-Fi interface wordt verbonden met de binnenunit en communiceert de statusinformatie en controleert de signalen van MELCloud.

Opmerking:

• Confi gureer een verbinding tussen de Wi-Fi Interface en de router. Raadpleeg SETUPHANDLEIDING en de SETUP QUICK REFERENCE GUIDE (BEKNOPTE SETUPHANDLEIDING) die met de airconditioner�n meegeleverd.
• Ga waar de onderstaande website voor de SETUPHANDLEIDING, http://www.melcloud.com/Support
• Ga waar de onderstaande website voor het MELCloud User Manual (Gebruikershandleiding MELCLOUD). http://www.melcloud.com/Support

TECHNISCHE GEGEVENS

Model	Setnaam		— MSZ-EF25VG(H) MSZ-EF35VG(H) MSZ-EF42VG MSZ-EF50VG
	Binnen		MSZ-EF18VG(K)(W/B/S) MSZ-EF22VG(K)(W/B/S) MSZ-EF25VG(K)(W/B/S) MSZ-EF35VG(K)(W/B/S) MSZ-EF42VG(K)(W/B/S) MSZ-EF50VG(K)(W/B/S)
	Buiten		—		MUZ-EF25VG(H) MUZ-EF35VG(H)			MUZ-EF42VG		MUZ-EF50VG
Functie			Koelen	Verwarmen	Koelen	Verwarmen	Koelen	Verwarmen	Koelen	Verwarmen	Koelen
Stroomvoorziening			~/N, 230 V, 50 Hz
Capaciteit		kW	—	—	2,5	3,2	3,5	4,0	4,2	5,4	5,0
Invoer		kW	—	—	0,54	0,700	0,910	0,950	1,200	1,455	1,540
Gewicht	Binnen	kg	11,5
	Buiten	kg	—		31		34		35		40
Hoeveelheid koelmiddel (R32)		kg	—		0,62		0,74		0,74		1,05
IP-waarde	Binnen		IP 20
	Buiten		—		IP 24
Toelaatbare maxi-male bedrijfsdruk	Inlaatzijde	MPa	—		2,77
	Uillaatzijde	MPa	4,17
Geluidsniveau(SPL)	Binnen(Superhoog/Hoog/Medium/Laag/Stil)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	46/38/30/24/21	43/39/35/31/28	48/41/35/30/28	43/40/36/33/30
	Buiten	dB(A)	—		47	48	49	50	50	51	52

Technische gegevens voor binnen bij multi-aansluiting
VERORDENING (EU) 2016/2281

Model	Binnen			MSZ-EF18VG(K) (W/B/S)	MSZ-EF22VG(K) (W/B/S)	MSZ-EF25VG(K) (W/B/S)	MSZ-EF35VG(K) (W/B/S)	MSZ-EF42VG(K) (W/B/S)	MSZ-EF50VG(K) (W/B/S)
Capaciteit	Koelen	Waarneembaar	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Latent	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Verwarmen		kW	2,10	2,50	2,90	4,00	4,80	5,70
Invoer			kW	0,027	0,027	0,027	0,031	0,031	0,034
Geluidsniveau (Geluidsvermogens- niveau)	Superhoog/Hoog/Medium/ Laag/Stil		dB(A)	60/54/47/41/39	60/54/47/41/39	60/54/47/41/39	60/54/47/42/39	60/57/53/49/46	60/57/53/50/47

Gegarandeerd werkbereik

		Binnen	Buiten
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Koelen	Bovengrens	32°C DB	46°C DB	46°C DB
		23°C WB	-	-
	Ondergrens	21°C DB	-10°C DB	-10°C DB
		15°C WB	-	-
Verwar-men	Bovengrens	27°C DB	24°C DB	24°C DB
		-	18°C WB	18°C WB
	Ondergrens	20°C DB	-15°C DB	-20°C DB
		-	-16°C WB	-21°C WB

DB: Droge temperatuur
WB: Natte temperatuur

Opmerking:

1. Temperatuurwaarden

Koelen-Binnen: 27^ DB, 19^ WB Buiten: 35^ DB

Verwarmen Binnen: 20^ DB Buiten: 7^ DB, 6^ WB

1. Voor de EF18/22 zijn er geen gegevens als losse combinatie. Deze binnenuits zich uitsluitend bedoeld voor een multisystem-airconditioner. Neem contact op met uw dealer voor de gegevens van het multisystemen en/of raadpleeg de catalogus.

Wi-Fi interface

Model	MAC-577IF2-E
Ingangsvoltage	12,7 V gelijkspanning (van binnenunit)
Stroomverbruik	MAX. 2 W
Afmeting H×B×D (mm)	73,5×41,5×18,5
Gewicht (g)	46 (inclusief kabel)
Zendervermogen (MAX.)	20 dBm @IEEE 802.11b
RF-kanaal	1 k~13 k (2.412~2.472 MHz)
Radioprotocol	IEEE 802.11b/g/n (20)
Encryptie	AES
Authentication	WPA2-PSK
Softwareversie	XX.00

Ga waar de onderstaande website voor de Declaration of Conformity (Conformiteilsverklaring).

Zet In de volgende gevallen de airconditioner ult en raadpleeg uw leverancier.

• Wanner water uit de binnenunit lekt of druppelt.
• Wanneer de bedieningsindicator knippert.
• Wanner de netschakelaar vaakuit gaat.
• De signalen van de afstandsbediening worden möglichnestiet goed ontvangen in een ruimte waar TL-verlichting (bijv. van het invertertype) worden gebruikt.
• De werkking van de airconditioner stoort de radio- en tv-ontvangst. Voor het betreffende apparaat kan een antenneversterker nodig zijn.
• Wanner er een abnormaal geluid te horen is.
• Wanner een koelmiddellekage worden geconstated.

Opmerking: het seriENUMmer staat op het naamplaatje van het product.

Opmerking: het serienummer staat op het naamplaatje van het product.

Note: I numero de series se incluye en la placac que contiene el nombre del producto. Note: il numero di seri e si trova sulla targhetta del prodotto.
