Tuotetyyppi	Seinäasennettava split-ilmastointilaite
Merkki	Mitsubishi Electric
Malli	MSZ-EF25VGKW (sisäyksikkö) / MUZ-EF25VG (ulkoyksikkö)
Jäähdytysteho	2,5 kW
Lämmitysteho	3,2 kW
Sähkönsyöttö	230 V, 50 Hz, yksivaiheinen
Sähkönkulutus (jäähdytys)	0,54 kW
Sähkönkulutus (lämmitys)	0,700 kW
Kylmäaine	R32 (täyttömäärä 0,74 kg)
Sisäyksikön paino	11,5 kg
Ulkoyksikön paino	34 kg
Sisäyksikön mitat (L × K × S)	880 × 295 × 247 mm (likimääräinen)
Ulkoyksikön mitat (L × K × S)	800 × 550 × 285 mm (likimääräinen)
Sisämelutaso (erittäin korkea / hiljainen)	42 / 19 dB(A)
Ulkomelutaso	47 dB(A)
Tärkeimmät toiminnot	Jäähdytys, lämmitys, kuivatus, tuuletus, energiansäästötila (Econo Cool), i-save, viikoittainen ajastin
Ilmansuodatin	Ionisoitu hopeailmansuodatin (antibakteerinen, homeenestomainen)
Wi-Fi-liitäntä	Kyllä (yhteensopiva MELCloudin kanssa)
Huolto ja puhdistus	Ilmansuodattimen puhdistus 2 viikon välein; puhdistussuodattimen vaihto vuosittain
Turvallisuus	Pysäytys häiriön sattuessa, kylmäainevuotosuojaus, suositellaan vikavirtasuojaa
Ulkoyksikön suojausluokka (IP)	IP24

Usein kysytyt kysymykset - MSZEF25VGKW MITSUBISHI

Kuinka ilmansuodatin puhdistetaan?

Katkaise virta. Poista etupaneeli ja sen jälkeen suodatin. Puhdista se imurilla tai pese se puhtaalla vedellä. Anna kuivua varjossa ennen paikoilleen asettamista. Suositellaan suodattimen puhdistamista 2 viikon välein.

Mitä tehdä, jos ilmastointilaite ei jäähdytä?

Tarkista, ettei suodatin ole tukossa. Varmista, että asetettu lämpötila on alhaisempi kuin huoneenlämpötila. Jos ongelma jatkuu, tarkista, että katkaisija on päällä ja kaukosäädin toimii. Ota tarvittaessa yhteyttä valtuutettuun jälleenmyyjään.

Kuinka viikoittaista ajastinta käytetään?

Paina WEEKLY-painiketta siirtyäksesi asetustilaan. Valitse päivä ja aseta haluamasi käynnistys-/pysäytysaika lämpötilapainikkeilla. Paina SET vahvistaaksesi. Aktivoi ajastin painamalla pitkään WEEKLY-painiketta, kunnes merkkivalo syttyy.

Mitä tehdä virhekoodin tai vilkkuvan merkkivalon sattuessa?

Pysäytä ilmastointilaite ja irrota virtajohto. Tarkista virhekoodi käyttöoppaasta. Jos ongelma jatkuu, ota yhteyttä valtuutettuun jälleenmyyjään huoltoa varten.

Kuinka Wi-Fi-liitäntä yhdistetään?

Katso laitteen mukana toimitettua asennusopasta. Lataa MELCloud-sovellus, luo tili ja seuraa ohjeita yhdistääksesi ilmastointilaite Wi-Fi-verkkoosi. Wi-Fi-liitäntä on yhteensopiva tavallisten reitittimien kanssa.

Mitä kylmäainetta laite käyttää?

Ilmastointilaite käyttää kylmäainetta R32, joka on syttyvää. Noudata turvallisuusohjeita: vuodon sattuessa tuuleta huone ja ota yhteys ammattilaiseen.

Voinko käyttää jatkojohtoa virtajohdon jatkeena?

Ei, jatkojohdon tai sovittimen käyttö on kielletty. Kytke pistoke suoraan maadoitettuun pistorasiaan tulipalo- ja sähköiskuvaaran välttämiseksi.

Kuinka ilmavirran suuntaa säädetään?

Käytä kaukosäädintä pystysuunnan säätämiseen (vaakasuora läppä). Vasen-oikea-suuntaa varten siirrä pystysuoraa läppää manuaalisesti ennen käynnistystä.

Mitä tehdä, jos sisäyksiköstä vuotaa vettä?

Pysäytä laite välittömästi ja katkaise virta. Tarkista, ettei lauhdevati ole tukossa. Jos vuoto jatkuu, ota yhteyttä valtuutettuun asentajaan tarkistusta varten.

Onko mahdollista vaihtaa puhdistussuodatin?

Kyllä, puhdistussuodatin (ionisoitu hopea) on vaihdettava vuosittain optimaalisen suorituskyvyn varmistamiseksi. Osanumero on MAC-2370FT-B.

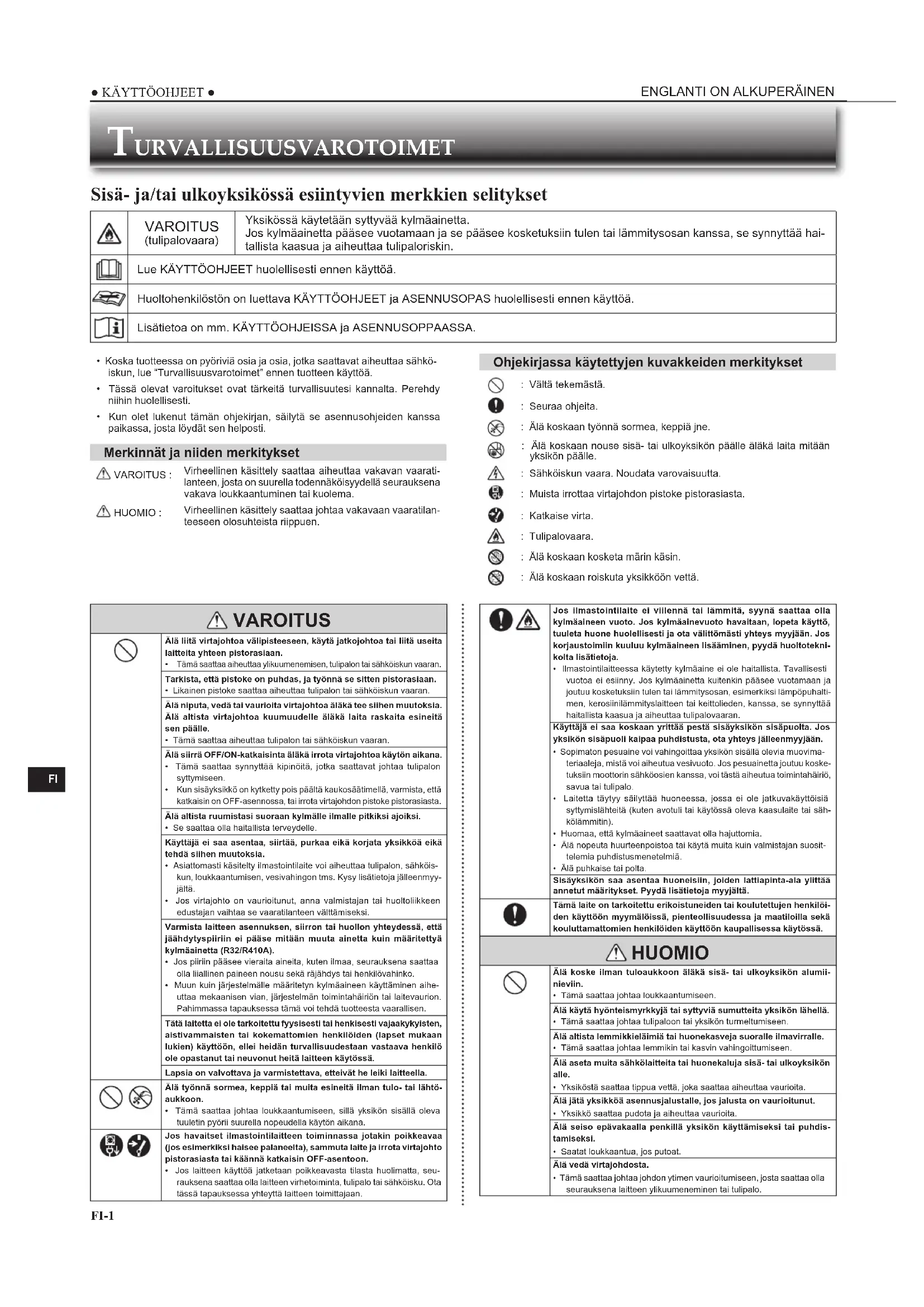

KÄYTTÖOHJE MSZEF25VGKW MITSUBISHI

Sisä- ja/tai ulkoyksikössä csiintyvien merkkien selitykset

	VAROITUS (tulipalovaara)	Yksikössä käytetän syttyvää kylmäinetta. Jos kylmäinetta pääsee vuotamaan ja se pääsee kosketuksiin tulen tai lämmitysosan kanssa, se synnyttäa haitallista kaasua ja aiheuttaa tulipaloriskin.
	Lue KÄYTTÖOHJEET huolellisesti ennen käytöä.
	Huoltohenkilöstön on luettava KÄYTTÖOHJEET ja ASENNUSOPAS huolellisesti ennen käytöä.
	Lisätietao on mm. KÄYTTÖOHJEISSA ja ASENNUSOPPAASSA.

Koska tuolteessa on pyoriviia osia ja osia, jotka saattavat aiheuttaa sahkiskun, lue "Turvallisuusvarotoimet" ennen tuotteen kayttoa.
Tassə olevat varoitukset ovat tärkeitā turvallisuutesi kannalta. Perehdy nihin huolellisetli.
Kun olet lukenut tamān ohjekirjan, saïlytā se asennusohjeiden kanssa paikassa, josta lóydāt sen helposti.

Merkinnat ja niiden merkitykset

VAROITUS:

Virheellinen käsittely saattla aiheuttaa vakavan vaarati-lanteen, josta on suurrela todennäköisyddela seuraksena vakava loukkaantuminen tai kuolema.

HUOMIO:

Virheellinen käsittely saattaa johtaa vakavaan vaaratilanteeseen oloshteista riippuen.

VAROITUS
	Alä liitä virtajohtoa vãilipisteeseen, kãytã jatkojohtoa tai liitä useita laitteita yhteen pistorasiaan. • Tãma saattaa aiheuttaa yikuunemisen, tulipalon tai sãhköiskun vaaran.
	Tarkista, etta pistoke on puhdas, ja tãyönã se sitten pistorasian. • Likainen pistoke saattaa aiheuttaa tulipalon tai sãhköiskun vaaran.
	Alä niputa, vedã tai vauriota virtajohtoa üläkã tee silhen muutoksla. Alä allista virtajohtoa kuumuudelle alãkã laita raskaita esineitäten paâlle. • Tãma saattaa aiheuttaa tulipalon tai sãhköiskun vaaran.
	Alä siirra OFF/ON-katkaisinta alãkã irrota virtajohtoa kãytön aikana. • Tãma saattaa synnyttäã kipinöïtã, jotka saattavat johtaa tulipalon sytymiseen. • Kūn sisäyksikkã on kytkety pois pãàltã kaukosãtimellã, varmistä, etä katkaisin ONOFF-asennossa, tai irrota virtajohdon pistoke pistorasiasta.
	Alä allista ruumistasi suoraan kylmälle ilmalle pitkiki si ojiksi. • Se saattaa olla haitallista terveydelle.
	Kãytãjã el saa asenta, slirtã, purkaa elkã körjata yksikkãø elkã tehdã sihen muutoksisa. • Asiattomasti kãsifetyll mästoinilaite voi aiheuttaa tulipalon, sãhkölskun, loukkaantumisen, vesivahong en tms. Kysy lisätietoja jällenmyy-jälta. • Jos virtajohto on vaurloitunut, anna valmistajan tai huoltollikkeen edustajan vailtaa sedaarilanteen vãitãmiseksi.
	Varmista laitteen asennuksen, siiron tai huollon yhteydessã, etta jãhdytspirilin el pãsse mitään muuta ainetta kuiin mãärlettyä kylmäinalnetta (R32/R410A). • Jos pirlin pãsee vieraîneita, kuten ilmaa, seuraufsena saattaa olla liallinen paineen noussukårjähdyts tai henkilövahinko. • Muun kūn järestelmälle mãäritetyn kylmäainen kãytäminen aihe-uttaa maakienisen vijan, järestelmän toimintahäärlörn tai laitevaurion. Pahimmassa tapaukssesa tãma voi tehedã tuottæsta vaarallinen.
	Tãta laitteet al ole tarkoitettuyfysistêl tai henkisedi vajaakykylisten, aistivammaisten tai kokemattomien henkölden (lapset mukaan lukken) kãytönn, ølen heldan turvallisuudeastaan vastaava henkliöole opastanut tai neuvonut heita laiteen kãytössã.
	Lapsia on valvottava ja varmistettava, ettelvã he leiki laitteella.
	Alä työnna sormea, keppä tai multa esineita ilman tulo- tai lâhtó-aukkoon. • Tãma saattaa johtaa lourkkaantumisen, sillä yksikón sisällä oleva tuuletin pyörii suurella nopeudella kãytön aikana.
	Jos havaitset ilmastointilaiteen toiminnaa jotakin poikkeavaa (Jos eslmerkiksi halse palaneelta), sammuta latje ja irrota virtajohto pistorsiasta tai kãnnä katkaisin OFF-asentoon. • Jos laitteen kãytöø jalketaan poikkeavasta tilasta huolimatta, seu-ruaksena saattaa olla laitteen virheotimnta, tulipalo tai sãhköisku. Ota tãssa tapaukssesa yhteytã laiteen tomittajaan.

Ohjekirjassa käytetyjen kuvakkeiden merkitykset

: Valta tekemasta.

: Seuraa ohjeita.

: Ala koskaan tyonnä sormea, keppia jne.

: Alä koskaan nouse sisä- tai ulkoyksikon pääle alakä laita mitään yksikon pääle.

: Sahköskun vaara. Noudata varovaisuutta.

: Muista irrottaa virtajohdon pistoke pistorasiasta.

: Katkaisevirta.

: Tulipalovaara.

: Alä koskaan kosketa marin kasin.

: Alä koskaan roiskuta yksikkönn vetta.

J	Jos ilmastointilaite ei viilennä tai lämmita, syynä saattaa olla kylmaäneinen vuoto. Jos kylmaänevuoto havaltaan, lopeta käytö, tuuleta huone huolellisesti ja OTA vällitämsti yhteys myyään. Jos korjaustoimin kuulu kylmaäineen liisääminen, pyydä huoltokekólka liätietoja. • Ilmastointiàttessa käytety kylmaäinei ole hatallista. Tavallisei vuotoa ei esinny. Jos kylmaäinetta kutenkin päsee vuotamaan ja joutuu kosketuksiin tulen tai lämmitysosan, esimerkiki lmpöpuhaliti-men, kerosiinamityslaitteen tai keittolieden, kanssa, se synnyttaa haitallista kaasua jai heutua tulipovalaaran.
	Käytäjä el saa koskaan yrlttäa pestä slyksikön sisäpuolta. Jos yksikön sisäpuoll kalpaa puhdistusa, OTA yhtey Jällenmyyyään. • Sopimaton pesuaine voi vahingolttaa yksikön sisällä olevia muovimaterialea, mista voi aieutua vesivuoto. Jos pesuainenetta joutuu kosketuksiin moottlor sähkössen kanssa, voi tastä aiheutua toimintahärö, savua tai tulipalo. • Laitotta täytä yäslytäa huoneessa, jossa ei ole jatkuvakäytöisä sytymslahtiä (kuten avotuli tai käytössä oleva kaasulaite tai sähkölammitten). • Huomaa, etta kylmaäineet saattavat olla hajtottomia. • Älä nopeuta huurteenpoistoa tai käytä muita kuin valmistajan suositelaia puhdistusmenetelmi. • Älä puhkaise tai polta. Sisäyksikön saa asentaahuoneisiin, joiden lattiapinta-ala ylltäannetut märritykset. Pyydä lisätietoja myyäälä.
H	Tämä laite on tarkoletttu erikoistuniden tai koulutetujen henkilölden käytönn mymälöissä, pienteollisuudessa ja maatiloilla seksa kouluttamattommen hemkildolen käytönn kaupallissessa käytössä.
HUOMIO
	Älä koske ilman tuloaukkoon aläkä sisä- tai ulkoyksikön alumil-nlevin. • Tämä saattaa johtaa loukkaantumisen.
	Älä käytä hyonteismyrkkyjä tai syttyvä sumutteita yksikön lähellä. • Tämä saattaa johtaa tulipaloon tai yksikön turnellumisen.
	Älä allista lemmikkieläimiä tai huonekasveja suoralle ilmavirraille. • Tämä saattaa johtaa lemmikin tai kasvin vahingoitumisen.
	Älä aseta muita sähkölaitteita tai huonekalupa sisä- tai ulkoyksikön alle. • Yksikósta saattaa tippua vettä, joka saattaa aiheuttaa vauroitaa.
	Älä jatä yksiköä asennusjalustalle, jos jalusta on vauroitunut. • Yksikkö saattaa pudota ja aiheuttaa vauroita.
	Älä seiso epävakaalla penkillä yksikön käytämiseski tai puhidistamiseksi. • Saatat loukkaantua, jos putoat.
	Älä vedä virtajohdistøta. • Tämä saattaa johtaa johdon ythimen vauroitumisen, josta saattaa olla seurauktensala itteen ylikuumenenin tai tulipalo.

TURVALLISUUSVAROTOIMET

	Alä lataa tai pura paristoja aläkä hiitta tuleen. • Paristot saattavat vuotaa, aiheuttaa tulipalon tai räjähtäa.
	Alä käytä yksikköä yli 4 tuttin anjan kosteusprosentin ollessa korkea (suht. kosceus 80% tai enemän) ja/tajos ikkuna tai ulko-ovl on auki. • Tämä voi aiheuttua ilmastointilaiteessa veden kondensoitumista, ja laitleesta voi tippua vettä, joka kasteleee tai vahingoittaa huonekaluja. • Veden kondensoituminen ilmastointilaiteessa voi johtaa homeen tai muun sienikasvuston muodostumisen.
	Alä käytä yksikköä mihinkäan erikoistarkoitukseen, esimerikksi ruuan sallytkyseen, elänten pesää tai kasvien kasvattamseen tai tarkkuusinstrumenttien tai taide-esineiden sallyttämisen. • Esineiden laatu saattaa kärä, ja eläimet tai kasvil saattavat vahin-goittua.
	Alä allsta polttolaitteita soralle limavirralle. • Tämä saattaa johtaa epätäydellseen palamiseen.
	Alä koskaan laita paristoja suuhun, Jotta et niele nilta vahingossa. • Paristojen nieleminen voi aiheuttaa tukehtumis-ja/tai myrktysvaaran.
	Ennen kuin puhdistat yksikon, katkaise siitä virta ja irrota virtapistoke tai kännä katkalsin OFF-asentoon. • Tämä saattaa johtaa loukaantumseen, sillä yksikon sisälä oleva tuuletin pyörä suurella nopeudella käytön aikana.
	Jos yksikkö on pitkään käytämmättä, irrota pistoke pistoraslaasta tai kännä katkaisin OFF-asentoon. • Yksikköön saattaa kertyä likaa, mikä saattaa aiheuttaa ylikuumene-misen tai tullapolon.
	Vaihda kaikki kaukosaätimen paristot uusiin samantyyppisiin paristohin. • Vanhojen paristojen käytäminen sekaisin uusien kanssa saattaa aiheuttaa ylikuumenemisla, vuolaa tari rajāhdyksen.
	Jos paristoneste joutuu kosketuksilin lihon tai vaatteiden kanssa, pesie iho tai vaatteet lapikotaisin puhtaalla vedellä. • Jos paristonesttila joutuu silmilin, pesie silmat karkoin puhtaalla vedellä ja hakeudu valittomästi läkarin hoitoon.
	Huolehdi sittä, atta alue on hyvin ilmastotoiu,Jos yksikkö käytetäan samaan aikaan polttolaitteen kanssa. • Jos alue on riittamattästi imastotoiu, saatta asiencya happikaloa.
	Kännä katkaisin OFF-asentoon ukonilmalla,Jos esienty saliva-montla. • Yksikkö saattaa vaurioitua salamaniskusta.
	Kun ilmastointilaitetta on käytety usean kauden ajan, tarkista ja huolla se tavallisten puhistustoismien lissäkl. • Yksikkö keräntyvatlika ja poly saattavat aiheuttaa epamielyttävihaju, synnyttä, sienikasvustoo, esimerikski hometaa, tai tukkia poistouakon, jostaa saattaa olla seurauksena veden vuoataminisisa-yksiköstä. Pyydä laiteen tomittajalta neuvoja laitteen tarkistukseen ja huoltoon, Jokta vaativat erlyistletäymstä ja-taljoa.
	Alä koske katkaislimin märin käsin. • Saatat saada sähköskun.
	Alä puhdista ilmastointilaltetta vedellä aläkä laita sen pälä astiolta, Jolissa on vetta, esmerikksl kukkamaljakkoa. • Tämä saattaa aiheuttaa tulipalon tai sähköskun vaaran.
	Alä nausea tai laita mitään esineitä ulkoyksikön pälä. • Saatat loukkaantua,Jos putaoi tai jos yksikon pälä oleva esine putoaa.

TÄRKEÄÄ

Likaiset suodattimet voivat aiheuttaa ilmastointilaitteessa kondensaatiota, miki voi johtaa homeen tai muun sienikasyvuston muodostumisen. Tästä syystä suositellemma Ilmansuodattlimen puhldistamista 2 vilkön väelin.

Varmista Ellen käytön aloittamista, että vaakasiivekkeet ovat suljetussa asennossa. Jos laitetta käytetän vaakasiipien ollessa avolmessa asennossa, ne eivät välttämättä palaa oikeaan asentoon.

Asennus

VAROITUS
	Pyydä laitteen toimittajaa asentamaan ilmastointilaite. • Käytää jär saa asenta sitä, koska sen asentamiseen vaaditaan erikoistietämystä ja -taitoja. Väärin asennetu ilmastointilaite saattaa alheuttaa vesivuotaa, tulipalon tai sähköiskun.
	Ilmastointilaitteellä päää olla omä virtäläteensä. • Jos laitteen kanssa käytetään jotain muuta virtälähdettä, laite saattaa yikuumentua tai saattaa sytyä tulipalo.
	Aä asenna yksikkö palkkaan, missä saattaa esintyä tulenarkojen kaasujen vuotaa. • Jos vuotavaa kaasua keräantyy yksikön ympärille, seurauktena saattaa ollar rajāhdyas.
	Maadoita yksikkö asiannukaisesti. • Ålä kytke maata kaasuputkeen, vesiputkeen, ukkosenjohdattimeen tai puhelinlinjaan. Väärin maalettu yksikkö saattaa alheuttaa sähköiskun.
HUOMIO
	Asenna maavuotokytkin,Jos ilmastointilaitteen asennuspiaika sitä edellyttä (esim. erittään kosteilla alueillä). • Jos maavuotokytkintä ei asenneta, seurauktena saattaa ollä sähköisku.
	Varmista,että kerääntvä vesi tyhjennetänn kunnolliseti. • Jos tyhjennys ei tapahdu oikein, veltä saattaa lippua sisä- tai ulkoyk-sikostä kastellen ja turbellen huonekaluja.
Jos laiteen toiminta on epänormaalia Lopeta ilmastointilaiteen käytö välittmästi ja ota yhteytä laiteen toimittajaan.

Wi-Fi-liiantä

VAROITUS (Virheellisellä käsittelyllä saattaa olla vakavia seurauksia, mukaan lukien vakava loukkaantuminen tai kuolema.)
	Tätä laitetta voivat käytäa 8-vuotiaat ja sitä vanhemmat lapset sekä henklöt, jolla an rajoittuneet fyfisset, aistinvariset tai henkitet kyyvt tai joilla ei ole käytöosaamista ja kokemusta, Jos heitä on opetettu tai ohjattu laitteen turvallissesa käytössä ja he ymmärävat olemassa olevat vaarat.
	Lapset eivat sa leikkiä laitteella. Lapset eivat saa puhdastaa ja houltaa laitetta ilman valvontaa.
	Alä käytä Wi-Fi-liitäntäa läkinnallisten sähkölaiteiden tai sel-laisten henkiloiden läheysydessä, jotka käytävät läketeieltel-lista laitetta, kuten pysyvää sydämentahdistinta tai implantoitua defi brillaaftoria. Se saattaa johtaa onnettomuuteen läkinnallisen laiteen toimin-tavian takia.
	Alä asenna Wi-Fi-liitäntäa automaattisten hallintalaiteiden, kuten automaattloviien tai palohäylttimän läheysyteen. Se saattaa johtaa toimintavian aiheitamiin onnettoukuksiin.
	Alä koske Wi-Fi-liitäntäan marillä käsillä. Se saattaa vauroittaa laitetta tai aiheitaa sähköiskun tai tulipalon.
	Alä roiskuta vetta Wi-Fi-liitäntäan, aläkä käytä sitä kylpyhuo-neessa. Se saattaa vauroittaa laitetta tai aiheitaa sähköiskun tai tulipalon.
	Kun Wi-Fi-liitäntä on pudonnut tai Kannatin tai kaapeli on vauroittunut, irrota virtajohdon pistoke tai kytke katkaisin OFF-asentoon. Se saattaa aiheitaa tulipalon tai sähköiskun vaaran. Ota tassā tapauksessa yhteytäa laitetten tomittajaan.
HUOMIO (Virheellisellä käsittelyllä saattaa olla seurauksia, mukaan lukien henkilöva-hingot tai rakennuksen vahingot.)
	Alä seiso epävakaan porrasjakkaran päälä asentaessasi tai puhdistaessasi Wi-Fi-liitäntäa. Saatat luekkantaua, jos putoat.
	Alä käytä Wi-Fi-liitäntäa muiden langattomien laitetden, mikro-aaltounien, langattomien puhelnten tai faksien lähéisyydessä. Se saattaa aiheitaa toimintavian.

HÄVITTÄMINEN

Fig. 1

Ota yhteytla tuotteen loimittajaan tuotteen havittamista varten.

Huomautus:

Täm kuvake koskee vain EU-maita.

Tämä kuvake on direktiivin 2012/19/EU artiklan 14 (tietao käytäjille) ja litteen IX mukainen ja/tai direktiivin 2006/66/EY artiklan 20 (tietao loppukäytäjille) ja litteen Il mukainen.

MITSUBISHI ELECTRIC -luotteesi on valmistetu korkealaatuisista materiaaleista ja osista, jotka voidaan helposti kierrattaa ja/tai kayttta uudelen.

Tämä kuvake karkoittaa sita, etta sahkö- ja elektronikkalkaitteet, paristot ja akut tuei nden käytöän lopussa hättivää erilän aan kodin jäteisteia.

Jos kuvakkeen alla on kemialinen kuwake (Fig. 1), tãma kemialinen kuwake tarkoittaa sit, etta paristo tai akku sisälä raskasmetallia tietyss väkeyvyddess. Tãma ilmoitetaan seuraavasi:

Hg: elohopea (0,0005 %), Cd: kadmium (0,002 %), Pb: lyjy (0,004 %)
Europan unionin sisall on erillisi kerysjarjestemia kaytetyja sahko- ja elektronikkatuotteita sekā paristoja ja akkuja varten.

Hävītā tāmā laite sekā parislot ja akut asianmukaisesli paikallissessa jätteenkeräys ja -havītyskeskukssessa.

Auta meitä suojelemaan ymparistöa.

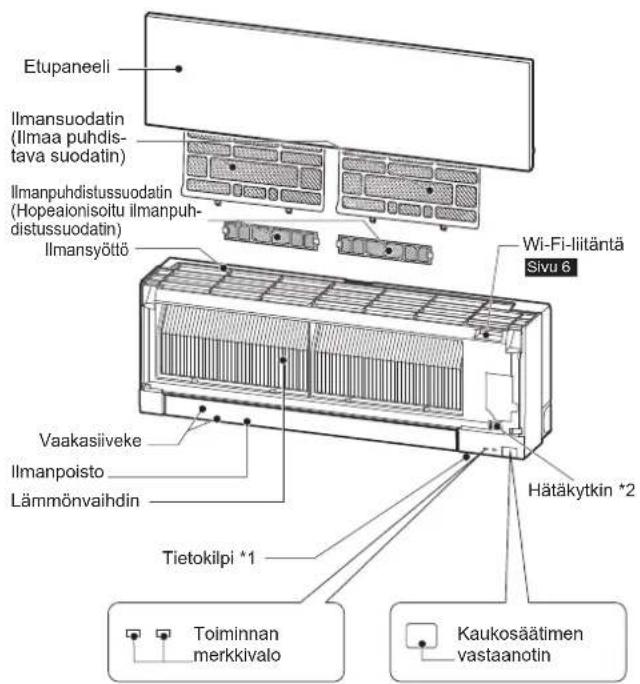

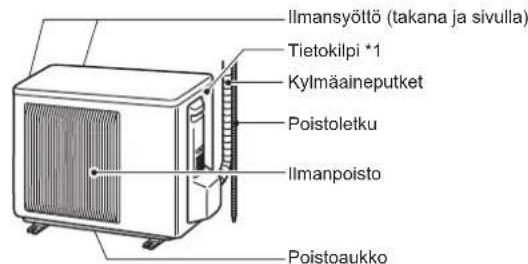

ERIOSIEN NIMET

Sisäyksikkö Ulkoyksikkö

Ulkoyksikot saattavat olla ulkonäöltäan erilaisia.
*1 Valmistusvuosi ja -kuukausi ilmaistaan tietokilvessä.

^2 Jos kaukosääintä ei voida käytää...

Hättilakäytö voidaan ottaa käytöän painamalla sisäyskön hälakytkintä (E.O. SW). Jokainen E.O. SW-kytkimen painallus vailtaa tilaa seuraavassa järestykssessä:

Asettul lampola: 24^
Tulettinen nopesus - nomsail Vaakasileveke : automatlinen

TOIMENPITEET ENNEN KÄYTTÖA

Ennen kayttoa: Kytke virtajto pistorasiaan ja/tai siirra kalkaisin paalle.

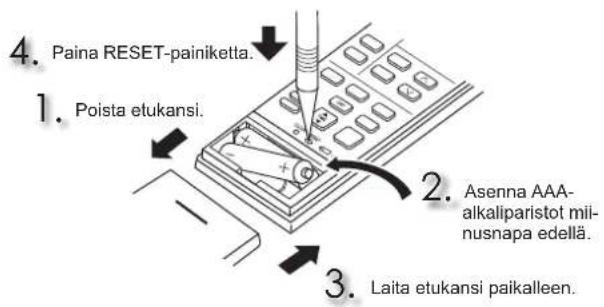

Kaukosaatimen paristojen asentaminen

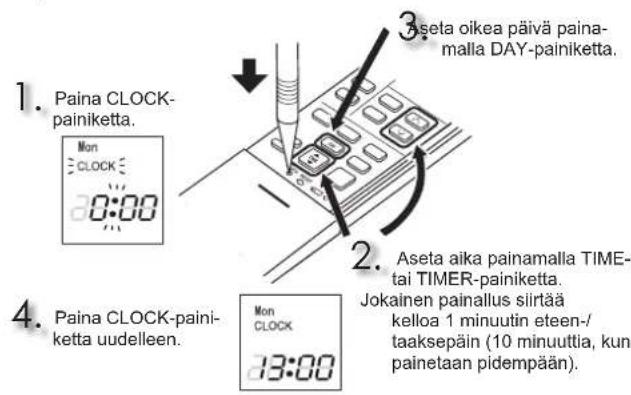

Ajan asettaminen

TOIMENPITEET ENNEN KÄYTTÖA

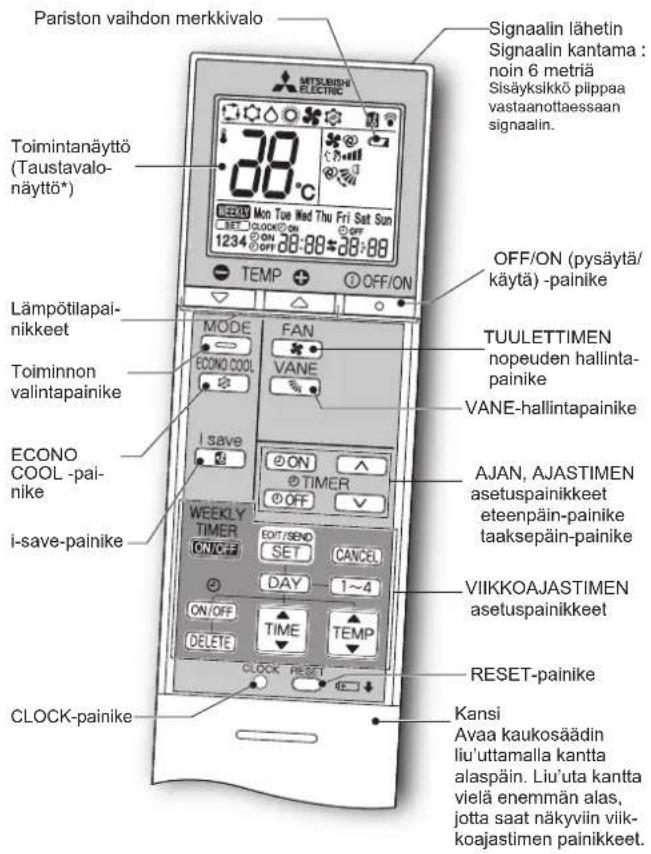

Kaukosäädin

* Taustavalo sytty, kun kauko-ohjainta kaytei. Taustavalo sammu, jos kauko-ohjain on hetken kayttamatt. Kayta alinoastaan yksikon mukana tulevaa kaukosaaidinta. Alkayta muita kaukosakatima. Jos 2 tai useampia sisyskiokita asennetaan toistensa laheisyyteen, kaukosaa-din saattaa vaikuttaa myos sisyskiko, jota e ole tarkoitus kayttaa.

TIME, TIMER-ajastimenvalintapainike — Muuta aikaa eteen- tai taaksepäin

ON (ON-ajastin): Yksikkö menee paalte märitettyll hetkella OFF-OFF-ajastin)Yksikkö menee pois paalta märitettyll hetkella.

Aseta ajastimen aika painamalla (teeenpain) ja (taaksepain).

VIKKOAJASTIMENasetuspainikkeet

Avaa viikkoajastimen asetustila painamalla SET

Paina DAY ja 1~4 ja valitse asetettava pävä ja numero.

Paina ON/OFF, TIME ja TEMP ja aseta ON/OFF, aika ja lampotila.

Voit lopettaa vikkkoajastimen asetusten tekemisen ja siirtäa ne painamalla SET.

Kytke viikkoajstin kaytloon (ON) painamalla TIMER -merkkivalo sytty.

Voit kytkea vijkkoajastimen pois kaytostä (OFF) painamalla WEEKLY uudelteen TImER. (mmuu.)

OFFON

OFF/ON (pysäytä/käytä)-painike

Toiminnon valintapainike

Lampotilapainikkeet

Jokainen painallus nostraa tai laskee lampotilaayhddella astella.

TUULETTIMEN nopeuden hallintapainike

Ilmavirran ohjauspainike, ylos-alas

Ilmanvirtauksen suunta vasen-oikea

Siirra pystysivekettamuaalisestiennen kayton aloittamista.

i-saving-painike

Yksinkertaisella palautustoiminnolla voidaan palauttaa usein kaytetty (esiasetettu) asetus kerran save painamalla. Painamalla painiketta uudelleen voidaan palata nopeasti edelliseen asetukseen.

ECONO COOL -painike

Mikroprosessori muuttaa automaattisesti asetettua lampotilaa ja ilmavirtauksen suuntaa.

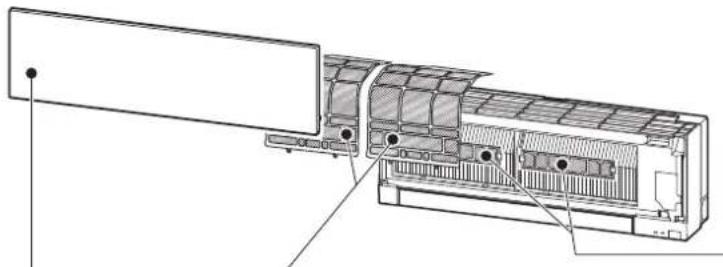

PUHDISTUS

Ohjeet:

Kytke virtalähde pois päältä tai käännä virtakatkaisin pois päältä ennen puhdistamista.
- Alä koske metalliosin kasin.
- Alä käytä bensiinä, tinneriä, killotusjauhetta tai hyonteismyrkkyä.
Kayta ainoastaan ohennettuja mietoja puhdistusaineila.

• Älä käytä kuurausharja, kovaa sienta tai vastaavaa.
• Alä liota tai huuhte vaakasiivekettä.
• Alä kayta vettä, Jonka lampötila on yli 50^ .
• Alä yritä kuivata osia suorassa auringonpaisteessa tai lammöllä tai tulela.
• Alä kaytä liikaa voimaa tuulettimen käsittelyssä, jotta se ei halkea tai vaurioidu.

Ilmansuodatin (Ilmaa puhdistava suodatin)

• Puhdista 2 vlikon väelin
• Poista lika imurilla tai huuhtele vedellä.
• Pese vedellä ja kuiivaa hyvin varjossa.

Etupaneeli

1. Nosta etupaneelia, kunnes kuuluu "naksahdus".
2. Sulje etupaneeli tiukasti ja paina nuolilla osoitetuista kohdista.

3. Puhdista etupaneeli irrottamatta sitä yksikostä.

4. Pyyhi pehmeällä, kuivalla liinalla. MSZ-EF**VGB-tyypin mukana toimitetaan tarkoitukseen sopiva pehmeä liina.
   Kayta lisavarustetta: PEHMEA, KUIVA LIINA. Tuotekoodi

5. Alä kastele etupaneelia.

Ilmanpuhdistussuodatin (Hopeaionisoitu ilmanpuhdistussuodatin)

3 kuukauden valein:

• Poista lika imurilla.
  Jos lika ei irtoa imurilla:
• Liota suodatinta ja sen kehysta haaleassa vedessa ja huhhtele.
  Kuivaa se pesun jälkeen huolellisesti varjossa. Asenna kaikki ilmansuo-dattimen lapät.

Vuosittain:

Vaihda ilmanpuhdistimen suodatin suorituskyvyn sailyttamiseksi.
Osanumero MAC-2370FT-E

Irrota vetamalla ilmansuodattimasa

Tärkeää

Laitteen suorituskyk sallyy korkeana ja virrankulutus vahenee, kun suodattimet puhdistetaan saannollisesti.
- Likaiset suodattimet voivat aiheuttaa kondensaatiota ilmastointilaitteessa, mika voi johtaa homeen tai muun sienikasvuston muodostumlseen. Tasta syysta susittelemme ilmansuodattimien puhdastamista 2 vikon valein.

Tärkeää

Sisayksikon pinta naarmuuntuu helposti, joten sitä el saa koskaan hangata tai iskea millaan kovalla materiaalill. Kasittele etupaneelia varovasti asennuksen tai irrotuksen alkana, ettei se naarmuunnu.
- Aïa kaytā hankaavla puhdistusaineita, ettel sisäyksikon pintaan tuel naarmuja.
Sisayksikon plntaan tulee helpostl sormenjalkia. Kun sormenjalkia on huomattavan paljon, pyyhi ne varovasti Pols kuivalla, pehmeallai liinalla.
- Jos käytät valmiksl kemikaallkäsitettyä llinaa, noudata sen käyttoohjeita.
- Alä jata etupaneelia auki pitkäksi ajaksi.

Nämä tiedot perustuvat ASETUKSEEN (EU) n:o 528/2012

MALLIN NIMI	Käslétty esine (Osien nimi)	Aktiiviset aineet (CAS-nro)	Ominaisus	Käytöohje (Turvallisen käsittelyn tiedot)
MSZ-EF18/22/25/35/42/50VGWMSZ-EF18/22/25/35/42/50VGBMSZ-EF18/22/25/35/42/50VGSMSZ-EF18/22/25/35/42/50VGKWMSZ-EF18/22/25/35/42/50VGKBMSZ-EF18/22/25/35/42/50VGKS	SUODATIN	Hopea-sinkkizeoliitti (130328-20-0)Hopea-natrium-vety-sirkonium-fosfaatti (265647-11-8)2-oktylyl-2H-isotiatsoli-3-oni (OIT) (26530-20-1)	Antibak-teerinenHomeenesto	Käytä tätä tuotetta käytöhjoeen mukaisesti ja vain sunnitteluun käytötkoitukseen.Ala laita suuhun. Pidä poissa lasten ulottuvila.
MAC-2370FT-E SUODATIN		Hopea-sinkkizeoliitti (130328-20-0)	Antibak-teerinen	Käytä tätä tuotetta käytöhjoeen mukaisesti ja vain sunnitteluun käytötkoitukseen.Ala laita suuhun. Pidä poissa lasten ulottuvila.

Wi-Fi-LIITÄNNÄN MÄÄRITTÄMINEN (Vain VGK-tyyppi)

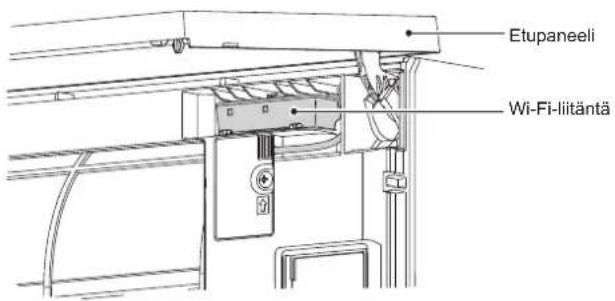

Tämä Wi-Fi-liitanta on yhteydessä sisiysikkoön ja viestittä siten tilatietoja ja hallitsee MELCloud-palvelusta saapuvia komentoja.

Huomautus:

Luo yhteys Wi-Fi-littannan ja reitittimen valille. Katso lisatietoja yksikon mukana toimitetuista ASETUSOPPAASTA ja SETUP QUICK REFERENCE GUIDE (PIKA-ASENNUSOPAS)-OPPAASTA.
- ASETUSOPAS on alla mainitussa osoitteessa.
http://www.melcloud.com/Support
MELCloud-käytöopas on alla mainitussa osoitteessa. http://www.melcloud.com/Support

TEKNISET TIEDOT

Malil	Yksikön nimi		— MSZ-EF25V/G(H) MSZ-EF35VG(H) MSZ-EF42VG MSZ-EF50VG
	Sisäykslikkö		MSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S)	MSZ-EF25VG(K)(W/B/S)	MSZ-EF35VG(K)(W/B/S)	MSZ-EF42VG(K)(W/B/S)		MSZ-EF42VG(K)(W/B/S)	MSZ-EF50VG(K)(W/B/S)
	Ulkoyksikkö — MUZ-EF2$VG(H) MUX-EF35VG(H) MUZ-EF42VG MUX-EF50VG
Toiminto			Jäähdytys	Lämmitys	Jäähdytys	Lämmitys	Jäähdytys	Lämmitys	Jäähdytys	Lämmitys
Virtäldehyde ~ /N, 230 V, 50 Hz
Jäähdytys/lämmitysteho (nimellinen)	kW	—	—	2,5	3,2	3,5	4,0	4,2	5,4	5,0
Ottoteho (nimellinen)	kW	—	—	0,54	0,700	0,910	0,950	1,200	1,455	1,540
Paino	Sisäyksikkö kg		11,5
	Ulkoyksikkö	kg	—	31		34		35		40
Kylmäainen tällökapasiteetti (R32)	kg	—	—	0,62		0,74		0,74		1,05
IP-Iuokka	Sisäyksikkö		IP 20
	Ulkoyksikkö		—	IP 24
Sallittu ylin källö-paine	LP ps	MPa	—	2,77
	HP ps	MPa	4,17
Melutaso (SPL)	Sisällä (erittäin kor-kea/korkea/normaal/matala/hiljainen)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	46/38/30/24/21	43/39/35/31/28	48/41/35/30/28
	Ulkoyksikkö	dB(A)	—		47	48	49	50	51	52

Sisayksikköa koskevat monipisteliitännän tekniset tiedot
ASETUS (EU) 2016/2281

Malli	Sisäyksikkö			MSZ-EF18VG(K) (W/B/S)	MSZ-EF22 VG(K) (W/B/S)	MSZ-EF25VG(K) (W/B/S)	MSZ-EF35VG(K) (W/B/S)	MSZ-EF42VG(K) (W/B/S)	MSZ-EF50VG(K) (W/B/S)
Jäähydtys/lämmitys-teho (nimellinen)	Jäähydtys	Tuntuva	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Latentti	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Lämmitys		kW	2,10	2,50	2,90	4,00	4,80	5,70
Ottoteho (nimellinen)			kW	0,027	0,027	0,027	0,031	0,031	0,034
Melutaso (Äänen tehtas)	Erittäin korkea/korkea/normaali/matala/hiljäinen		dB(A)	60/54/47/41/39	60/54/47/41/39	60/54/47/41/39	60/54/47/42/39	60/57/53/49/46	60/57/53/50/47

Taattu kayttoalue

Huomautus:

		Sisäyksikkö	Ulkoyksikkö
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Jäähdylys	Yläraja	32°C DB23°C WB	46°C DB-	46°C DB-
	Alaraja	21°C DB15°C WB	-10°C DB-	-10°C DB-
Lämmitys	Yläraja	27°C DB-	24°C DB18°C WB	24°C DB18°C WB
	Alaraja	20°C DB-	-15°C DB-16°C WB	-20°C DB-21°C WB

DB: Kuiva hehkulamppu
WB: Märka hehkulamppu

1. Luokitusehto

Jaahydtys — Sisall: 27°C DB, 19°C WB

Ulkona: 35^ DB

Lammitys — Sisällä: 20°C DB

1. EF18/22 -malleilla ei ole teknisii tietoja yhdelle yhdistelmalle. Namä

sisamallit ovat vain usean ilmastointilaitteen jarjestelmi varten.

Pyyda usean ilmastointilaitteen järestelmän tekniset tiedot jalleenmyjälta ja/tai katso ne luettelosta.

Wi-Fi-liitäntä

Malli	MAC-577IF2-E
Syöttöjännite	DC 12,7 V (sisäyksikõstä)
Virrankulutus	MAKS. 2 W
Koko K × L × S (mm)	73,5 × 41,5 × 18,5
Paino (g)	46 (mukkaan lukien kaapeli)
Lähettimen tehtasalo (MAKS.) 20 dBm	@IEEE 802.11b
RF-kanava	1 kanava ~ 13 kanavaa (2 412~2 472 MHz)
Radioprotokolla	IEEE 802.11b/g/n (20)
Salaus	AES
Todennus	WPA2-PSK
Ohjelmistoversio	XX.00

Vaatimustenmukaisuysvakuutus on alla mainitussa osoitteessa.
http://www.melcloud.com/Support

KUN LUULET,ETTA ON SYN-TYNYT ONGELMA

Lopeta tällaisissa tapauksissa ilmastointilaitteen käytö ja ota yhteytälaiteen toittajaan.

Kun sisayksikostva voutaa tait valu vett.
Kun toiminnon merkkivalo vilkkuu.
Kun katkaisin laukeaa saannollisesti.
Kaukosaatimen signaalia ei vastaanoteta, jos huoneessa on sahkoinen ON/ OFF-typpinen loistevalo (invertterityyppiset loistelamput jne.).
- Ilmastointilaitteen käytö hairitsee teilevisio- tai radiovastaanottoa. Häirön kohteena olevaa laitetta varten saatetaan tarvita vahvistin.
- Jos kuulu epanormaali aani.
Kun havaitaan kylmainevuoto.

BEZPECNOSTNI OPATRENI

Siseseadmel ja/voi valisseadmel kuvatavate sumbolite tahendused

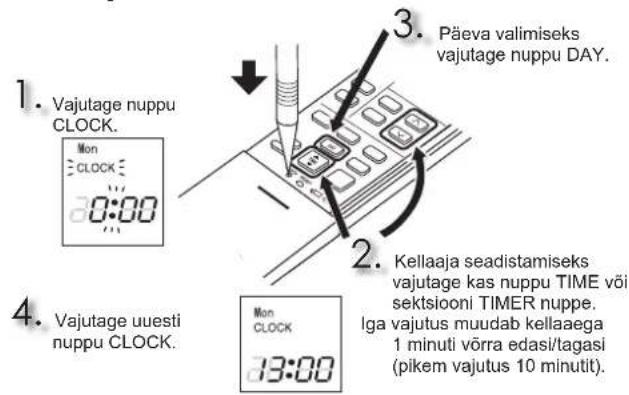

Kellaaja seadistamine

KASUTAMISEKSETTEVALMISTAMINE

Seadistusnupp TIME, TIMER (Kellaaeg, taimer) — Kellaaja muutmine edasi/tagasi

ISJUNGIMO/JJUNGIMO (sustabdyti/paleisti) mygtukas

MODE

Režimo pasirinkimo mygtukas

+

Temperaturos mygtukai

Kiekvienas paspaudimas padidina arba sumazina tempera-tura 1^ .

FAN

VENTILIATORIAUS greicio valdymo mygtukas

VANE

Oro sruto virsun-zemyn valdymo mygtukas

Oro srauto kryptis iš kairës j desine

Pries jungdami jrengin, vertikalias zaliuzes pastumkite rankiniu budu.

save

,i-save"mygtukas

Supaprastinta nustatymo fungcija leidzia jjungti pagei daujamus (is anksto nustatytus) nustatymus viena karta paspaudus 1234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789

ECONO COLD

ECONO COOL mygtukas

Nustaty temperatura ir oro srauto krypt automatiskai keicia mikroprocesorius.

VALYMAS

Instrukcijos

Pries valydami, isjunkite elektros energijos tiekimarba pertraukiklj.
Elkites atsargiai, rankomis nelieskite metalini diu.
- Nenaudokite benzino, skiediklio, poliravimo milteliu ar insekticidu.
- Naudokite tik atskiestus svelnius valiklius.
Nenaudokite sveitimo sepeco, kietos kempines ar pan.

vakiutta taten yksinomaisella vastuulaa, eta jaljempana kuvatut asuinrakennuksiin, pienteollisusukaytoon ja kaupalliseen kaytoon tarkotetut imastointialatteet ja iampopumput

timo na viastni odposednost promiasuje, 2e nize popane kalmatzachni jednotki a tepeina cerpadia pro pouziti v oytryin ch prostredich, komerchnic prostredich a prostredich lenkeno primslu:

ly mto svo jv ucln zo pvedosnf yhlasue, ze naledovne kimaliza nednotky a tepelne cerpadla urcen a pouzivanie v oytnych a obchodnych priestoroch a prostredi fahkeho priemyslu:

Huomautus: Sarjanumero on merkitty laitteen arvokilpeen.

vakuuttaa taten yksinomaisella vastuullaan, etta jaljempana kuvatut asuinrakennuksiin, pienteollusuuskayttoa ja kaupalliseen kayttoa tarkoitetut ilmastointlaitteet Ja lampopumput

Huomautus: Sarjanumero on merkitty laitteen arvokilpeen.
