Produkttype	Vægmonteret split klimaanlæg
Mærke	Mitsubishi Electric
Model	MSZ-EF25VGKW (indendørsenhed) / MUZ-EF25VG (udendørsenhed)
Kølekapacitet	2,5 kW
Varmekapacitet	3,2 kW
Strømforsyning	230 V, 50 Hz, 1-faset
Strømforbrug (køling)	0,54 kW
Strømforbrug (varme)	0,700 kW
Kølemiddel	R32 (påfyldning 0,74 kg)
Vægt indendørsenhed	11,5 kg
Vægt udendørsenhed	34 kg
Mål indendørsenhed (B × H × D)	880 × 295 × 247 mm (cirka)
Mål udendørsenhed (B × H × D)	800 × 550 × 285 mm (cirka)
Indendørs lydniveau (meget høj / stille)	42 / 19 dB(A)
Udendørs lydniveau	47 dB(A)
Primære funktioner	Køling, varme, affugtning, ventilation, energisparetilstand (Econo Cool), i-save, ugeur
Luftfilter	Luftrensefilter med ioniseret sølv (antibakteriel, antimug)
Wi-Fi-grænseflade	Ja (kompatibel med MELCloud)
Vedligeholdelse og rengøring	Rengøring af luftfilter hver 2. uge; udskiftning af rensefilter hvert år
Sikkerhed	Stop ved fejl, beskyttelse mod kølemiddellækage, jordfejlsafbryder anbefales
Beskyttelsesklasse (IP) udendørs	IP24

Ofte stillede spørgsmål - MSZEF25VGKW MITSUBISHI

Hvordan rengør jeg luftfilteret?

Sluk for strømmen. Fjern frontpanelet, derefter filteret. Rengør det med en støvsuger eller vask det med rent vand. Lad det tørre i skyggen, før det sættes på plads igen. Det anbefales at rengøre filteret hver 2. uge.

Hvad gør jeg, hvis klimaanlægget ikke køler?

Kontrollér, at filteret ikke er tilstoppet. Sørg for, at den indstillede temperatur er lavere end rumtemperaturen. Hvis problemet fortsætter, kontrollér at afbryderen er tændt og at fjernbetjeningen fungerer. Kontakt en autoriseret forhandler om nødvendigt.

Hvordan bruger jeg ugeuret?

Tryk på WEEKLY-knappen for at gå til indstillingstilstand. Vælg dagen, og indstil derefter det ønskede tænd/sluk-tidspunkt ved hjælp af temperaturknapperne. Tryk på SET for at bekræfte. Aktivér timeren ved at holde WEEKLY nede, indtil indikatoren lyser.

Hvad gør jeg ved en fejlkode eller blinkende indikator?

Stop klimaanlægget og tag strømmen. Se i manualen for at identificere fejlkoden. Hvis problemet fortsætter, kontakt en autoriseret forhandler for service.

Hvordan tilslutter jeg Wi-Fi-grænsefladen?

Se i den medfølgende konfigurationsvejledning. Download MELCloud-appen, opret en konto, og følg instruktionerne for at forbinde klimaanlægget til dit Wi-Fi-netværk. Wi-Fi-grænsefladen er kompatibel med standardroutere.

Hvilket kølemiddel bruger apparatet?

Klimaanlægget bruger kølemidlet R32, som er brændbart. Overhold sikkerhedsanvisningerne: Ved lækage, luft ud i rummet og kontakt en professionel.

Kan jeg bruge en forlængerledning til strømkablet?

Nej, det er forbudt at bruge en forlængerledning eller adapter. Sæt stikket direkte i en dedikeret stikkontakt med jord for at undgå risiko for brand eller elektrisk stød.

Hvordan justerer jeg luftstrømmens retning?

Brug fjernbetjeningen til at justere den vertikale retning (vandret lamelle). For venstre-højre retning, flyt den vertikale lamelle manuelt før start.

Hvad gør jeg ved vandlækage fra indendørsenheden?

Stop straks apparatet og sluk for strømmen. Kontrollér at kondensbeholderen ikke er tilstoppet. Hvis lækagen fortsætter, kontakt en autoriseret installatør til inspektion.

Er det muligt at udskifte luftrensefilteret?

Ja, luftrensefilteret (ioniseret sølv) skal udskiftes hvert år for optimal ydeevne. Referencen er MAC-2370FT-B.

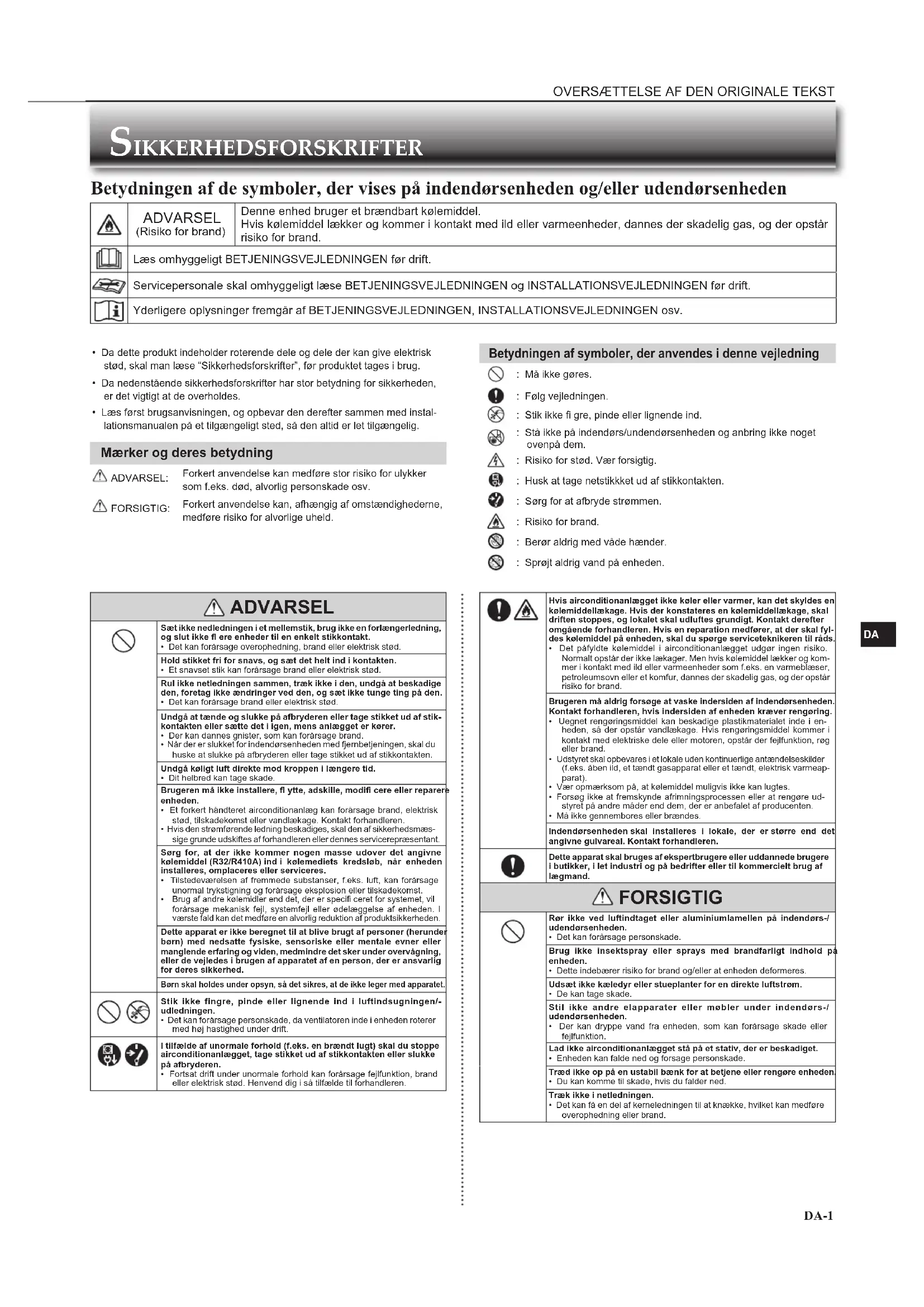

BRUGSANVISNING MSZEF25VGKW MITSUBISHI

Betydningen af de symboler, der vises pa indendorsenheden og/eller udendorsenheden

	ADVARSEL (Risiko for brand)	Denne enhed bruger et brændbart kølemiddel. Hvis kølemiddel lækker ogkommen i kontakt med ild eller varmeenheder, dannes der skadelig gas, og der opstár risiko for brand.
	Læs omhyggeligt BETJENINGSVEJLEDNINGEN før drift.
	Servicepersonale skal omhyggeligt læse BETJENINGSVEJLEDNINGEN og INSTALLATIONSVEJLEDNINGEN før drift.
	Yderligere oplyninger fremgår af BETJENINGSVEJLEDNINGEN, INSTALLATIONSVEJLEDNINGEN osv.

• Da dette produit indeholder roterende dele og dele der kan give elektrisk stød, skal man læse "Sikkerhedsforskrifter", for produit tages i brig.
• Da nedenstaende sikkerhedsforskrifter har stor betydning for sikkerheden, er det vignigt at de overholds.
• Laes forst brugsanvisingen, og opbevar den derefter sammen med installationsmanualen pa et tilgaengeligt sted, sa den altid er let tilgaengelig.

Mærker og deres betydning

ADVARSEL:

Forkert anvendelsekan medfore stor risiko forulykker som f.eks.dad, alvorig personskade osv.

FORSIGTIG:

Forkert anvendelsekan,afhaengig afomstendighederne medfore risiko for alvorlige uheld.

ADVARSEL
	Saat ikke nedledningen i et mellemstik, brug ilke en fortaengerledning, og slut ilkke f ile ent eheder til en enkelt stikkontakt. • Det kan forarssage overophednng, brand erler elektrisk stød.
	Hold stikket fri for snavs, og sata det helt ind i kontakten. • Et nanset skt sik kan forarssage brand erler elektrisk stød.
	Rul ikke netledningenammen, træk icke i den, undgå at beskadige den, foretag ickeændringer ved den, og sata kkke tungpe ting pa den. • Det kan forarssage brand erler elektrisk stød.
	Undgå at tænde og slukke pa afbryderen erler tage stikket ud af stikkontakten erler søtte det i lignen, mens anlaagget er korer. • Der kan dannes gnister, som kan forarssage brand. • När der er slukket for indendensenheden med fjernbetejninger, skal du huske at slukke pa afbryderen erler tage stikket ud af stikkontakten.
	Undgå kaligt luft direkte mod kroppen i langere tid. • Dit helbred ranke skade.
	Brugeren mailestone Installere, flytte, adskilne, modifi cere eriler reparenenheden. • Et forkert handteret airconditionanlaeg kan forarssage brand, elektrisk stød, tilskadekomst erler vandlaekeit. Kontakt forhandieren. • Hvis den stramførende lending beskadiges, skal den af sikkerhedsmas-sige grunde udskiftes forhandieren erller dennes servicerepresentsant.
	Serg for, at der ikkekommen nogen masse uvdover det angivne kolemiddel (R32/R410A) ind i kolemediets kredslæb, nar eheden installeres, omplaceres erlor servicersen. • Tilstedeveirelsen at fremmede substanser, f.eks. luft, kan forarssage unnormal trykstignig og forarssage eksplosion eriler tilskadekomst. • Brug af andere kolemidert end det, der er speci ceret fer systometi, vil forarssage mekanisk fejl, systemfejl erldelaeggelse af eheden. I værste fald kan det medrefe en alvorlig reduktion afproduktsikkerhemed.
	Dette apparat eri beregne telf at blve brugt af personer (herunder børn) med nedsatte fysiske, sensoriske erler mentale evner erler manglende erfaring og viden, medminder det sker under overvågnig, erler de vejledes i brugen af apparatet af en person, der er ansvarlig for deres sikkerhed.
	Børn skal holds under opsyn, sa dé sikres, at de/DDle leger med apparatet.
	Stik违法犯罪e, pinde aller lignende ind i luftfindsugingen/-udledningen. • Del kan forarssage personskade, da ventilatoren inde i eheden roterer med hj hestighed under drift.
	I tilfaalde af unormale forhold (f.eks. en brandt lugt) skal du stoppe airconditionanlaegget, tage stikket ud af stikkontakten eriler sulkke pa afbryderen. • Fortsat drift under unormale forhold kan forarssage fejfluktuation, brand erler elektrisk stød. Henvend dig i sa tilfaalde til forhandieren.

Betydningen af symboler, der anvendes i/DDnevejledning

:Maikge gores.
：Falgvejledningen.
Stik ici gre, pinde aller lignende ind.
Stägressive undendarsenheden og anbring keine noget ovenpam dem.
Risiko for stod. Vaer forsigtig.
Husk at tage netstikkket ud af stikkontakten.
Sorg for at afbryde strommen.
Risiko for brand.
Berər aldrig med vade hender.
S: Sprejt aldrig vand pa enheden.

Hvis airconditionanlagget jeg køller er varmer, kan det skylides en kolemdiddlackage. Hvislet konstateres on kolemdidllackage, skal driften stoppes, og lokale skal udlufts grundigt. Kontakt derefter omgående forhandleren. Hvis en reparation medforer, at der skal fyl- des kolemdel på enheden, skul du sporge servicetechnikeler til rads. Det paflyde kolemdel i airconditionanlagget udgør ingen risiko. Normalt opstær der ikke lækager. Men hvis kolemdel lækær kommer i kontakt med ild aller vameenheder som feks. en vameblasse, petroleumsovn eriter komfur, dannes der skadelig gas, og der opstar risiko for brand.

Brugeren ma aldrig forsorge at vaske indersiden at indendensheneden. Kontakt forhandleren, hvls indersiden at eheden kraæver rengering. Uegnet rengaringsmidsdel kan beskadige plastikmaterialialet inde i entden, SSE der opstar vandtlazkage. Hvis rengaringsmidsdelkommen i kontakt med elektriske dele er motoren, opstar der fejlfunktion, reg ell erbrand. Udstyret skal opbevarres i etlokale utden kontinuierlige anteandelseskildder (f.oks. aben ild, et tændt gasapparat ell oret tændt, elektrisk varmeap- parat). Vær opmaerkso mar, at kolemdel muligvis ikke kan lugtes. Forsag ilke at fremskynde affinningsprocesen eriler at rengare ud-styret på andere mær end dem, der er anbefalet at producenten. Må ilkke gennembores eriler brændes.

Indendarsenheden skal installeres i lokale, der er større end det angivne gulvareal. Kontakt forhandleren.

Detta apparat skal bruges af ekspertbrugere eriler uddannede brugere i butlikker, i let industri og på bedrifter eriler til commercietlbrug af lægmand.

FORSIGTIG

Ror ikke ved luftfindtaget eriler aluminiumlamellen på indendørs/-udendensheneden. - Det kan forarssage persanskade.

Brug-ilke insetkspray eriler sprays med brandfarligt indhold pa enheden. - Dette indebaerer risiko for brand og/eller at eheden deformeres.

Udsæt ikke kæledyr eriler stueplanter for en direkte luftström. - De kan tage skade.

Still ikke andre elapparater eriler mobler under Indendørs/-udendensheneden. - Der kan dryppe vand fra eheden, som kan forarsage skade eller fejlfunktion.

Lad-ilke airconditionanlaegget stå på et stativ, der er beskadiget. - Enheden kan falde ned og forsage persanskade.

Træd-ilke op på en ustabll bænk for at betjene eriler rengør enheden. - Du kan/TRMME TIL skade, hvilket kan medforere overophedning eriler brand.

Træk-ilke I nettedningen. - Det kan fæ en del af kerneledningen till at knække, hvilket kan medforere overophedning eriler brand.

SIKKERHEDSFORSKRIFTER

	Batterlleme ma haverken oplades, demonteres erller kastes pa aben lld. • Det kan fã Batterieme til at laskke erller foraragsage brandeiler eksiplosion.
	Lad ikke enheden kore i mere end 4 timer ved hjøl luftfugtiged (80% relativ fugttighed erller mere) og/eller ved abne vinduier erller yderdor. • Det kan foraragsage vandkondenseringinde i a conditionanlaagget, som drypper, sa mabel bilver va de og tager skade. • Vandkondenseringen i a conditionanlaagget kan vaere medvirkende til smapeveækst som feks. skimmel.
	Brug jegden til specielle formål, feks. til opbevarng at fede- varer, dyrebur, væksthus erller opbevarng at pracisionsenheder eller kunstgenstande. • Dette kan forringe kvaliteten erller skade dyr og planter.
	Udsæt jeg forbrændingsenheder for en direkte luftstrom. • Dette kan medføre ufulldstaendig forbrænding.
	Put aldrig batterier i munden uanset ársag, du kankommen til at sluge dem. • Hvis batterier sluges, kan det medføre kvælning og/eller forgiltnig.
	Sluk forenheden for rengörning, og tag stikket ud af stikkontakten eller sluk pa afbrdyeren. • Det kan foraragsage personskade, da ventilatoren inde i enheden rolerer med hjøl hastighed under drift.
	Hvis enheden ikke skå bruges i langere tid, skal stikket tages ud af kontakten, og der skal slukkes pa afbrdyeren. • Enheden kan samle snavs, hvilket kan medføre overophedningller brand.
	Udskift alle batterier i fjernbetejeningen med nye af samme type. • Hvis du bruger gamie batterier sammen med nye, kan det medføre overophedning, lække erller eksiplosion.
	Skyl grundigt med rent vand, hvis du fã batterivæske pa huden eller pa tojet. • Hvis du fã batterivæske i jönene, skal du skylle dem grundigt med rent vand og omgændene sagg lage.
	Sørg for at området er veludluftet, hvis enheden bruges sammen med en forbrændingsenhed. • Utilstrækkelig ventilation kan forarssage itlmange.
	Sluk pa afbrdyeren, hvis du hrer forden og der er risiko for lyn- nedslag. • Enheden kan tage skade, hvis lynot slår ned.
	Nár a conditionanlaegget har varet i brug i flere sæsoner, skal der ud over rengering udforres efternsyng od veglidheoldelse. • Snavs erller støv pa enheden kan forarssage en ubehagolig lugt, svam- pevaekst som feks. skimmel erller tilstoppe aff ebet, sa der lækker vand fra indendersenheden. Kontakt forhandlen virdvarende efternsyn og vedligeholdelse, som kræver specialviden og -kendskap.
	Betjen ikke kontrollerne med våde hander. • Det kan foraragsage elektrisk stød.
	Rengeirike a conditionanlaagget med vand, ogsatlke objektør, der indeholder vand, feks. en blomstervase, pa det. • Det kan foraragsage brandeiler elektrik stød.
	Træd jeg op pa, og satlke objektør pa udendersenheden. • Du kankommen til skade, hvis du erller objektet falder ned.

VIGTIGT

Snavsede fi itre forarsager kondensering i airconditionanlaagget, som medvirker til svampevakst som f.eks. skimmel. Det anbefales derfor at rengere luffi litre nver 2. uge.

Kontroller, at de vandrette vinger er i lukket position, for enheden startes. Hvis eheden startes, mens de vandrette vinger er iaben position, vender de mullgvisIkke tilbagte til den korrekte position.

Vedrørende installation

ADVARSEL
	Kontakt forhandlieren vindrørende installation af airconditionanlageget. • Det på违法犯罪e installere af brugen, da installationen kærver speciali- den og -kendskab. Et forkert installeret airconditionanlage kan forarsage vandlaekage, brand er elektrisk stød.
	Slut airconditionanlageget til en separat strømfornsyning. • I modsr fald kan der opstå overphedning erlor brand.
	Installer på airconditionanlageget på et sted, hvor der kan forekomme udsivning af brændbar gas. • Hvis der siver gas ud, som samler sig i nærheden af eheden, er der fare for eksplosion.
	Forgetag jordforbindelsen korrekt. • Forbind jeg Jordledningsen til et gasrør, vandrør, en lynaft erder erller et telephonejordkabel. Forkert jordforbindelsekan forarsage elektrisk stød.
FORSIGTIG
	Monter en fejstremsaftbryder afhænglig af Installationsstedet for airconditionanlageget (f.eks. meget fugfige områder). • Hvis der på installere en fejstremsaftbryder, vil der vår risiko for elektrisk stød.
	Kontroller, at afl øsbvandet læber korrekt fra. • Hvis af det hijne eri orden, kan der drype vänd ned fra indendørs- udendørsenheden, sä mæbler bliver våde og tager skåde.
I tilfaalde af unormale forbhold Stop omgående brugen af airconditionanlageget, og kontakt forhandlieren.

Vedrørende Wi-Fi-interfacet

ADVARSEL (Forkert handtering kan have alvorlige konsekvenser, herunder alvorlig personskade eller ødsfald).
	Dette apparat kan bruges af barn på 8år og derover som personer med nedsatte fysiske, sensoriske erller mentale evner eller manglende erfaring og viden, hvis det sker under overvågning erller after vejledning i sikker brug af apparatet og hvis de forstår de medfolgende risicl.
	Bør på违法犯罪e med apparatet. Rengöring og brugervedligeholdelse på违法犯罪e af barn ut den overvågning.
	Wi-Fi-interfacet på违法犯罪e i nærheden af medicinsk, elektrisk udstry er�� personer med medicinske eheder, som fiks. er pacemaker erller Implaneteret defi brillator.
	Dette kan medfere on ulykke pga. fejl)funktion i det medicinske udstry.
	Wi-Fi-interfacet på违法犯罪e i nærheden af automatiske styreenheder, som fiks. automatiske dère erller brandalarmer.
	Dette kan medfere ulykke pga. fejl)funktion.
	Berør på Wi-Fi-interfacet med våde hender.
	Dette kan medfere beskadigelse af eheden, elektrisk stød erller brand.
	Sprøjt på vend på Wi-Fi-interfacet og anthend det ikke i et badevårelse.
	Dette kan medfere beskadigelse af eheden, elektrisk stød erller brand.
	Hvls Wi-Fi-Interfacet tabes erller holderen erller kablet beskadiges, skal stromforsningsstikket tages ud af stikkontakten erller afbryderen sættes på OFF.
	Dette kan medfere brand erller elektrisk stød. Henvend dig I SA tilfaalde til forhandleren.
FORSIGTIG (Forkert handtering kan have følgår, der omfatter person- eller bygningsskade).
	Træd på op på en ustabil trappestige for at opsætte erller rengøre Wi-Fi-interfacet.
	Dette kan medfere personskade, hvis du falder ned.
	Wi-Fi-Interfacet på违法犯罪e i nærheden af andere trådlose eheder, mikrobolgeovne, trådlse Telefoner erller faxmaskiner.
	Dette kan medfere fejl)funktion.

BORTSKAFFELSE

Fig.1

Henvend dig til forhandleren for rad vedrørende bortskafse afprodukter.

Bemerk:

Dette symbol gelder kun for EU-lande. Dette symbol er i overensstemmelse med direktiv 2012/19/EU paragraf 14 Opliesninger til brugere og tillaeg IX, og/eller med direktiv 2006/66/EF paragraf 20 Opliesninger til slutbrugere og tillaeg II.

Dit produkt fra MITSUBISHI ELECTRIC er designet og fremstillet med kvalitelsmaterialer og komponenter, der kan genindvindes og/eller genbruges.

Dette symbol viser, at elektrisk aller elektronisk udstyr, batterier og aktkumulatorer ikke bortskaffesammen med almindeligt husholdningsaffald after endt levetid.

Hvis der er trykt et kemisk symbol under symbolet (Fig. 1), betyder det, at batteriet eller akkumulatoren indeholder en bestem koncentration af et tungmetal. Dette angives som folger:

Hg: kviksolv (0,0005 %), Cd: cadmium (0,002 %), Pb: bly (0,004 %)
I EU er der sãrlige indsamlingsordninger for brugte elektriske og elektroniske producerkter, batterier og akkumulatorer.
Bortskaf udstyret, batterier og akkumulatorer korrekt pa en lokal affals-/genbrugsplads.
Hjælp os med at bevare det miljo, vi lever i!

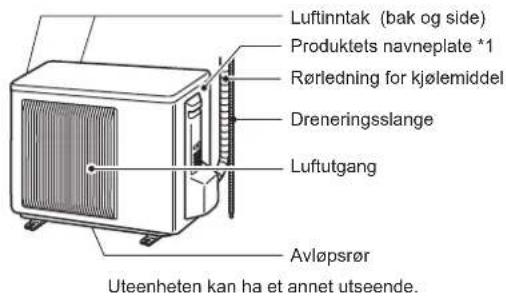

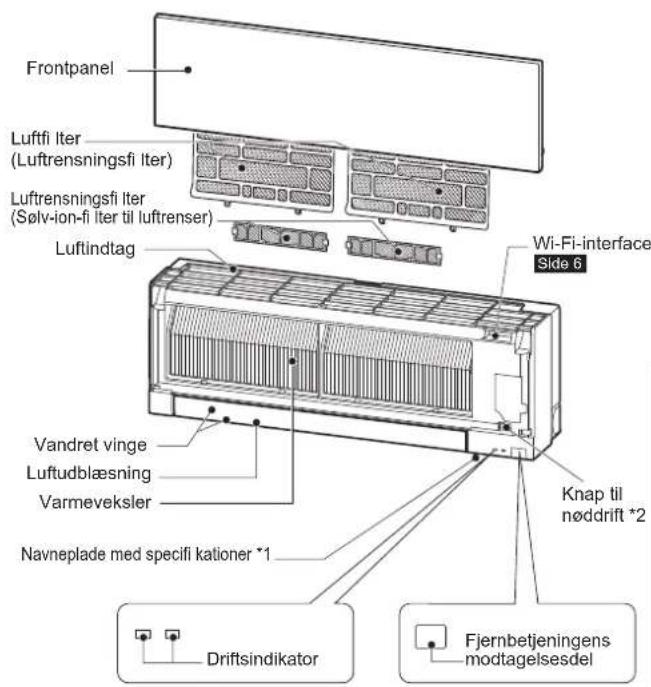

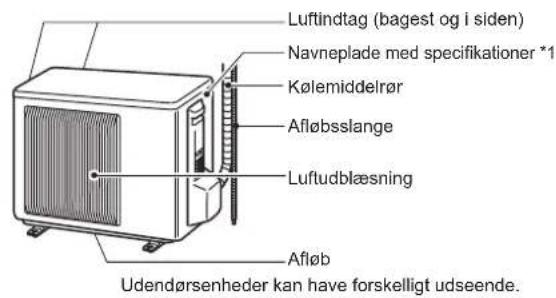

DELENES BETEGNELSE

Indendørsenhed Udendørsenhed

*1 Produktionsar og -måned er angivet på navnepladen med speifi kationer.

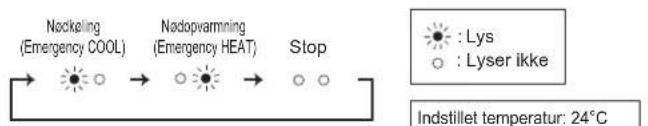

^72 Nár fjernbetjeningen/DDke kan benytttes...

Nodrift kan aktiveres ved at trykke pa neddriftknappen (E.O. SW) pa indendarsenheden. Hver gang der trykke pa E.O. SW (neddriftknappen), aendres tilstanden i ffolgende rækkefolge:

Indistillet temperatur: 24^ Ventilatorhastighed:Medium Vandret vinge:Auto

KLARGØRING FØR ANVENDELSEN

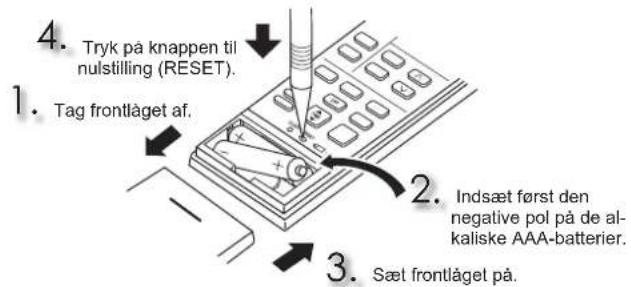

Installation af fjernbetjeningens batterier

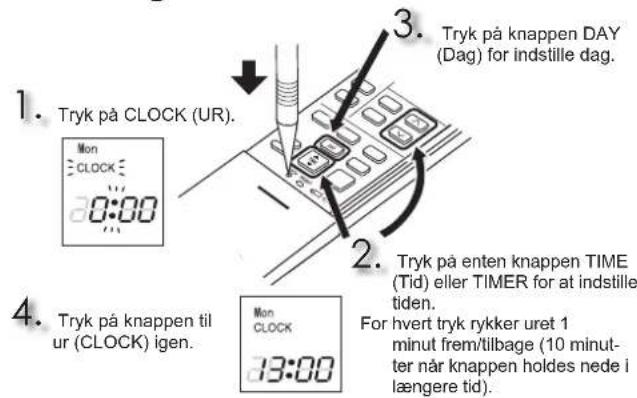

Indstilling af aktuel tid

KLARGØRING FØR ANVENDELSEN

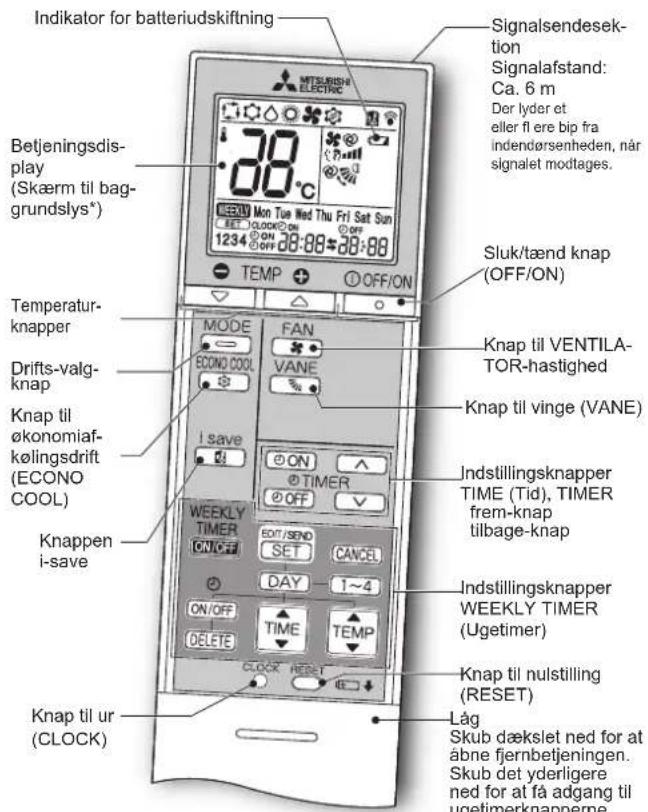

Fjernbetjening

* Baggrundslyset taendes, när fjernbetjeningen er i brug.
Baggrundslyset slukkes, hvis fjernbetjeningen ikke er i brug i et stykke tid.
Brug kun den fjernbetjening, der fofger med eheden. Brug ici andre fjernbetjeninger. Hvis 2 erler fl ere indendersnheder installereres i naerheden af hinanden, vil en indendenshend, der icke skal betjenes, muligivs reagere pa fjernbetjeningen.

TIME (Tid), TIMER-indstillingsknap

Saatiden frem/tilbage

ON (taendingstimer): Enheden starter pa det indstilledtidspunkt.
OFF (slukningstimer): Enheden slukker på det indstilledtidspunkt.

Tryk pa (frem) og (tilbageyfor at indstille tiden pa timeren.

Indstellingsknapper WEEKLY TIMER (Ugetimer)

Tryk pā 8a t gā til ugetimerindstilling.

Tryk pa for atvage indstellingsdag og nummer.

Tryk paa fca indstT/END/SLUK, tid og temperatur.
Tryk pa TAR at afslutte og sende ugetimerindstillingen.
WEEKLY TIMER for at aktivere ugetimeren. (Wgter).
Tryk pa WEEKLY TIMER for at deaktivere ugetimeren. (M50 kkes).

① OFF/ON

Sluk/taend knap (OFF/ON)

Drifts-valgknap

Temperaturknapper

Ved hvert tryk haaves temperaturemed 1^

Knap til VENTILATOR-hastighed

Knap til op-ned luftstrøm

Luftstrømsretning venstre-hjre

Flyt den lodrette vinge manuelt, for driften startes.

Knappen i save

Et forenklet sæt tilbagefunktioner gør det muligt at hente den foretrukne (forudindstillede) indstilling iven med et enkelt tryk pa knappen Tryk pa knappen iven for at ga tilbagteil den foregående indstilling med det samme.

Knap til ekonomiafkolingsdrift (ECONO COOL)

Den indstillede temperatur og luftstrømmens retning æendres automatisk af mikroprocessoren.

RENGORING

Vejledning:

• Sluk for strømtilførslen eller pa afbryderen før rengøringen.
• Pas pa ikke at rere ved metaldelene med haenderne.
• Brug ikke rensebenzin,fortynder, skurepulver eller insektmidler.
• Brug kun fortynde milde rengøringsmidler

• Brug ikke en skurebørste, hardsvamp eller lignende.

• Undlad at lade den vandrette vinge ligge i vand eller skylle den.

• Brug okay vand, der er varmere end 50^
• Udsæt ikke deli for direkte sollys, varme ell er aben ild for at tøre dem.
  Vær forsigtig, da ventilatoren ellers kan revne erler gä i stykker pa,anden vis.

Luftfi Iter (Luftrensningsfi Iter)

Rengøres hver 2.uge

1. Løft frontpanelet, til der høres en kliklyd.
2. Luk frontpanelet omhyggeligt, og tryk pa de steder, der er angivet med pilene.
3. Rengor frontpanelet Eden af afmontere det fra enheden.

Tar af med en blod, tkr klud. Der folger kun en speciel blod, tkr klud med type MSZ-EF**VGB.

• Indendorsenhedens overfl ade bliver nemit ridset, sa gnid og sla违法犯罪. Behandl ogsa frontpanelet forsigtigt ved montering og afmontering, sa det违法犯罪.
• Brug keine sibende rengöringsmidler, sä overfl aden på indendorsenheden ridss.
• Derkommen let fingerafftryk på indendørsenhedens overfl ade. Tør dem Forsigtigt af med en tør, blød klud, hvis de kan ses.
  Folg vejledningen, der folger med en almindelig, impragne-ret klud.
• Lad Ikke frontpanelet vare abent I langere tld.

Luftrenningsfi lter (Solv-ion-fi iter til luftrenser)

Hver 3. maned:

Fjern snavs med en stovsuger.
Hvis snavset jegke kan fjernes vha. en stovsuger:
Lag fi lteret og dets ramme i blod i lunkent vand, og skyl det bagefter.
Tordetomhyggeligt skyggen aftervask.Monter alle tappe pa luftfiteret. Hvert ar:
- Udskift det med et nyt luftrensningsfi Iter for at opna den bedste ydeevne.
Delnummer MAC-2370FT-B

Trak for at feme luftfiteret

Vigtigt

Rengor fi Itrene med jævne mellemrum for at opnà den bedste ydeevne og reducere stromforbruget.
- Snavsede fl litre forarsager kondensering I airconditionanlagget, som medvirker til svampevakskst som feks. skimmel. Det anbefales derfor at rengere luftfl Ittrene hver 2. uge.

Disse oplysninger er baseret pa RADETS FORORDNING (EU) Nr. 528/2012

MODELNAVN	Behandlet artikel (Delnavne)	Virksomme stoffer (CAS-nummer)	Egenskap	Brugsanvisning (Information om sikker handtering)
MSZ-EF18/22/25/35/42/50VGW MSZ-EF18/22/25/35/42/50VGB MSZ-EF18/22/25/35/42/50VGS MSZ-EF18/22/25/35/42/50VGKW MSZ-EF18/22/25/35/42/50VGKB MSZ-EF18/22/25/35/42/50VGKS	FILTER	Sølv-zink-zeolit (130328-20-0) Sølvnatriumhydrogenzirconiun-fosfat (265647-11-8) 2-octyl-2H-isothiazol-3-one (OIT) (26530-20-1)	Antibakteriel Antiskimmel	• Detteproduktmåkun anwendes ioverensstemmelse med anvisningerne i brugsanvisningen og til det tilsigtede formål. • Tag/DDet al.munden.Opbevares utilgængeligt for børn.
MAC-2370FT-E FILTER Sølv-zink-zeolit (130328-20-0)		Antibakteriel		• Detteproduktmåkun anwendes ioverensstemmelse med anvisningerne i brugsanvisningen og til det tilsigtede formål. • Tag/DDet al.munden.Opbevares utilgængeligt for børn.

TILSLUTNING AF Wi-Fi-INTERFACET (kun VGK-typen)

Dette Wi-Fi-interface videresender statusoplysninger og kontrollerer kommandoerne fra MELCloud, narr det er tilsluttet en indendorsenhed.

Bemark:

• Opret forbindelse mellem Wi-Fi-interfacet og routeren. Se OPS/ETNINGSMANULEN og SETUP QUICK REFERENCE GUIDE (HURTIG REFERENCECEVEJLEDNING TIL OPS/ETNING), der folger med enheden.
• OPS/AETNINGSMANUALEN fi ndes ved at gà ind pá hjemmesiden herunder. http://www.melcloud.com/Support
• MELCloud brugermanualen fi ndes ved at ga ind pa hjemmesiden herunder. http://www.melcloud.com/Support

SPECIFICATIONER

Model	Indstil navn		-		MSZ-EF25VG(H)		MSZ-EF35VG(H)		MSZ-EF42VG		MSZ-EF50VG
	Indendors		MSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S)		MSZ-EF25VG(K)(W/B/S)		MSZ-EF35VG(K)(W/B/S)		MSZ-EF42VG(K)(W/B/S)		MSZ-EF50VG(K)(W/B/S)
	Udendors		-		MUZ-EF25VG(H)		MUZ-EF35VG(H)		MUZ-EF42VG		MUZ-EF50VG
Funktion			Afkøling	Opvamnning	Afkøling	Opvamnning	Afkøling	Opvamnning	Afkøling	Opvamnning	Afkøling	Opvamnning
Strømforsyning			~/N, 230 V, 50 Hz
Kapacitet		kW	-	-	2,5	3,2	3,5	4,0	4,2	5,4	5,0	5,8
Indgang		kW	-	-	0,54	0,700	0,910	0,950	1,200	1,455	1,540	1,560
Vægt	Indendors	kg	11,5
	Udendors	kg	-		31		34		35		40
Kølevæskekapacitet (R32) kg			-		0,62		0,74		0,74		1,05
IP-kode	Indendors		IP 20
	Udendors		-		IP 24
Tilladt overdriftstryk	LP ps	MPa	-		2,77
	HP ps	MPa	4,17
Stojniveau (SPL)	Indendors (superhøj/høj) med./langsom/Stille)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	46/38/30/24/21	43/39/35/31/28	48/41/35/30/28	43/40/36/33/30	49/43/37/33/30
	Udendors	dB(A)	-		47	48	49	50	50	51	52	52

Indendorsspecification for multiforbindelse FORORDNING (EU) 2016/2281

Model	Indendors			MSZ-EF18VG(K) (W/B/S)	MSZ-EF22VG(K) (W/B/S)	MSZ-EF25VG(K) (W/B/S)	MSZ-EF35VG(K) (W/B/S)	MSZ-EF42VG(K) (W/B/S)	MSZ-EF50VG(K) (W/B/S)
Kapacitet	Afkøling	Sensibel	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Latent	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Opvarmning		kW	2,10	2,50	2,90	4,00	4,80	5,70
Indgang			kW	0,027	0,027	0,027	0,031	0,031	0,034
Stojniveau (Lydeffektniveau)	Superhøj/høj/med./ langsom/stille		dB(A)	60/54/47/41/39	60/54/47/41/39	60/54/47/41/39	60/54/47/42/39	60/57/53/49/46	60/57/53/50/47

Garanteret operationsmårde

		Indendørs	Udendørs
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Aflkøling	Øvre grænsè	32°C DB23°C WB	46°C DB—	46°C DB—
	Øvre grænsè	21°C DB15°C WB	-10°C DB—	-10°C DB—
Op-varming	Øvre grænsè	27°C DB—	24°C DB18°C WB	24°C DB18°C WB
	Øvre grænsè	20°C DB—	-15°C DB-16°C WB	-20°C DB-21°C WB

DB:Tortemperatur
WB: Vådtemperatur

Bemark:

1. Nominal effekt

Afkøling - Indendors: 27^ DB, 19^ WB

Udendors: 35^ DB

Opvarmning - Indendrs: 20^ DB

Udendors: 7^ DB, 6^ WB

1. EF18/22 har ingen speci f kationer for enkeltkombination. Disse indend\rdsmodeller er kun til multisystem-airconditionanlaegget.

Speci f kationer til multisystemet kan fas hos forhandleren og/eller fi ndes i kataloget.

Wi-Fi-interface

Model	MAC-577IF2-E
Indgangsspænding	DC12,7 V (fra indendørsenhed)
Strømforbrug	MAKS. 2 W
Størrelse H×B×D (mm)	73,5×41,5×18,5
Vægt (g)	46 (inkl. kabel)
Senderens effektniveau (MAKS.)	20 dBm @IEEE 802.11b
RF-kanal	1 kanal ~ 13 kanaler (2412~2472 MHz)
Radioprotokol	IEEE 802.11b/g/n (20)
Kryptering	AES
Godkendelse	WPA2-PSK
Softwareversion	XX.00

Overensstammelseserklaeringen fi ndes ved at gai nd pa hjemmesiden herunder. http://www.melcloud.com/Support

HVIS DER ER TEGNPA,AT DEREROPSTÄET PROBLEMER

I falgende tilfälde skal du slukke for airconditionanlaegget og henvende dig til forhandleren.

Hvis der siver vand ud, ellert det drypper fra indendarsenheden.
Nar driftsindikatoren blinker.
Hvis afbryderen uldaes oft.
- Signalet fra fjembetjeningen modtages违法犯罪, hvor et lysstofrør af elektronisk tænd/sluk type (lysstofrør af inverteptypen) anvendes.
- Driften af airconditionanlaegget forstyrr radio- eller TV-modtagelse. Det kan vaere nadvendigt at installere en forstaerker til pavirkede apparat.
Nar der hores en unnormal lyd.
Hvis der konstateres kolemiddellaekage.

SÄKERHETSFÖRESKRIFTER

Spor forhandleren om hvordan du skal kaste dette produklet.

Merk:

*1 Produktsjonsår og -måned er angitt på produitsnavneplate.

Fjern skitt med stovsuger.
Nár det ikke er mulig á fjerne skitt med støvsuger:
- Legg fi literet og rammen i lunkent vann for du skyller dem.
- Etter vask, ma du tørke dem godt i skyggen. Monter alle klaffene pa luftfi I teret.

Hvert ar:

Du far best ytelse hvis du skifter ut luftfi Ieret hvert ar.
Delenummer MAC-2370FT-E

Merk: Serienummeret befinner seg pa navneplaten til produit

Directives

Richtlinien

Directives

Richtuhen Designations

Directivas

Dirittive

O8nyieC

Directivas

Direktiver

Direktiv

Direktifler

DnpeKTHBn

Dyrektywy

Drektiver

Direktiv
