Produkttyp	Väggmonterad splitklimatanläggning
Märke	Mitsubishi Electric
Modell	MSZ-EF25VGKW (inomhusenhet) / MUZ-EF25VG (utomhusenhet)
Kylkapacitet	2,5 kW
Värmekapacitet	3,2 kW
Elanslutning	230 V, 50 Hz, enfas
Elförbrukning (kyla)	0,54 kW
Elförbrukning (värme)	0,700 kW
Köldmedium	R32 (laddning 0,74 kg)
Vikt inomhusenhet	11,5 kg
Vikt utomhusenhet	34 kg
Mått inomhusenhet (B × H × D)	880 × 295 × 247 mm (ungefärligt)
Mått utomhusenhet (B × H × D)	800 × 550 × 285 mm (ungefärligt)
Ljudnivå inomhus (mycket hög / tyst)	42 / 19 dB(A)
Ljudnivå utomhus	47 dB(A)
Huvudfunktioner	Kyla, värme, avfuktning, ventilation, energisparläge (Econo Cool), i-save, veckotimer
Luftfilter	Joniserat silverluftreningsfilter (antibakteriellt, mögelhämmande)
Wi-Fi-gränssnitt	Ja (kompatibel med MELCloud)
Underhåll och rengöring	Rengöring av luftfiltret varannan vecka; byte av reningsfilter en gång om året
Säkerhet	Stopp vid fel, skydd mot köldmedieläckage, jordfelsbrytare rekommenderas
IP-klass utomhus	IP24

Vanliga frågor - MSZEF25VGKW MITSUBISHI

Hur rengör jag luftfiltret?

Stäng av strömmen. Ta bort frontpanelen och sedan filtret. Rengör det med en dammsugare eller tvätta det i rent vatten. Låt torka i skuggan innan du sätter tillbaka det. Det rekommenderas att rengöra filtret varannan vecka.

Vad gör jag om luftkonditioneringen inte kyler?

Kontrollera att filtret inte är igensatt. Se till att den inställda temperaturen är lägre än rumstemperaturen. Om problemet kvarstår, kontrollera att brytaren är påslagen och att fjärrkontrollen fungerar. Kontakta en auktoriserad återförsäljare om det behövs.

Hur använder jag veckotimern?

Tryck på WEEKLY-knappen för att gå in i inställningsläge. Välj dag och ställ sedan in önskad start-/stopptid med temperaturknapparna. Tryck på SET för att bekräfta. Aktivera timern genom att hålla inne WEEKLY tills indikatorn tänds.

Vad gör jag vid felkod eller blinkande indikator?

Stäng av luftkonditioneringen och koppla bort strömmen. Se i manualen för att identifiera felkoden. Om problemet kvarstår, kontakta en auktoriserad återförsäljare för service.

Hur ansluter jag Wi-Fi-gränssnittet?

Se i konfigurationsmanualen som medföljer enheten. Ladda ner MELCloud-appen, skapa ett konto och följ instruktionerna för att ansluta luftkonditioneringen till ditt Wi-Fi-nätverk. Wi-Fi-gränssnittet är kompatibelt med vanliga routrar.

Vilket köldmedium använder enheten?

Luftkonditioneringen använder köldmediet R32, som är brandfarligt. Följ säkerhetsanvisningarna: vid läckage, vädra rummet och kontakta en fackman.

Kan jag använda en förlängningssladd till strömkabeln?

Nej, det är förbjudet att använda förlängningssladd eller adapter. Anslut stickkontakten direkt till ett avsett jordat vägguttag för att undvika risk för brand eller elektrisk stöt.

Hur ställer jag in luftflödets riktning?

Använd fjärrkontrollen för att justera vertikal riktning (horisontell lamell). För vänster-höger riktning, flytta den vertikala lamellen manuellt innan start.

Vad gör jag om det läcker vatten från inomhusenheten?

Stäng omedelbart av enheten och bryt strömmen. Kontrollera att kondensvattenkärlet inte är blockerat. Om läckaget kvarstår, kontakta en auktoriserad installatör för inspektion.

Går det att byta luftreningsfiltret?

Ja, luftreningsfiltret (joniserat silver) måste bytas en gång om året för optimal prestanda. Reservdelsnumret är MAC-2370FT-B.

BRUKSANVISNING MSZEF25VGKW MITSUBISHI

Fjern snavs med en stovsuger,ller skyl fi iteret med vand.
- Tör det omhyggeligt i skyggen after afvaskning med vand.

Frontpanel

Förklaring till de symboler som visas på inomhus- och/eller utomhusenheten

	WARNING (Brandrisk)	Den här enthen anvander eritt brandfarligt känd-medium. Om kändmediet lacker ut ochkommen i kontakt med eld eller uppvärmningskomponenternakommen det att bildas en farlig gas och brandrisk foreligger.
	Läs BRUKSANVISNINGEN noggrant innan användning.
	Servicepersonal mäste laska BRUKSANVISNINGEN och INSTALLATIONSMANUALEN noggrant innan användning.
	Mer information fi nns i BRUKSANVISNINGEN, INSTALLATIONSMANUALEN och liknande.

• Eftersomenna Produkt innehaller rroliga delar och delar som kan fororsaka elektriska stotar, bor du lasa "Sakerhetsforeskrifter" innan du tar produits i bruk.
• Eftersom de punkter med varningar som behandlas här ar viktiga for sakerheten, bör du se till att du följer dem till punkt och pricka.
• När du har låstigenomenna handbok, forvara den lättätkomlig tillsammans med installationshandboken sa att du lätt har tilgang till dem som referens.

Varningsmärken och deras betydelse

WARNING:

Symbolerna som anvands i denna handbok och deras betydelse

Gorej.
: Fofj instruktionerna.
: Stick inte in fingrar, pinnar etc..
Sta inte pa inomhus/utomhusenheterma och placera ingenting pa dem.
A :Fara forelektrisk stot.Var forsiktig.
: Se till alt du drar ut natsladden ur vaggultaget.
: Var noga med att stanga av strommen.
A : Brandrisk.
: Stänk aldrig vatten pa enheten.
: Följ instruktionerna.

VARNING
	Anslut inte elkabeln till en skarvpunkt, använd en förlängningsladdEller ansolut fl er anheder till ett vagguttag.Detta kan orsaka overhettung, brande ker elektriska stötar.
	Se till at ekkontakten inte ár smutsig och sätt in den ordentigt l uttaget.En smutsig kontakt kan orsaka brande aller elektriska stötar.
	Bunta inte ihop, dra, skada aller modifi erä elkabeln och utsätt denInte for varmeller tunga foremål.Detta kan orsaka brande aller elektriska stötar.
	Slå inte FRÁN/TILL strömbryanten och dra inte ut/sätt inte i natsladdenur/l vagguttaget medan aggregatet ár l drift.Detta kan ge upphov till gnistor som kan orsaka brand.När inomhusenheten her slängts AV med fjarrkontrollen, se till att slaFRAN strömbryanten erderà ur elkontakten.
	Utsätt inte kroppen for källt, direkt luftdrag unter lang tid.Detta kan vara skadligt for hälisan.
	Enheten fär Inste Installeras, fl yttas, tas lsär, änderas aller reparerasav användaren.En felakligt hanterad luftkonditionering kan orsaka brand, elektriskastötar, skador, vattenlackor osv. Kontakta Återförsäljaren.Om natsladden ár skadad, mäte den for undvikande av fara bytas utav tilverkaren ervar av auktoriserad servicepersonala.
	Vid Installation, fl ytt erll service av ehoten, sakerställ att inget an-nat/ammeän det specifi cerade kold-mediumet (R32/R410A)kommenIn l kyllednlgarna.Närvaron av en främmande substans som t.ex. luft kan orsaka onormal tryckökning och leda till explosion erler skador.Använding av nagot annal koldmedium ar det som anges für systemelkan ge upphov till mekanik skada, fel i systemet erller att systemotslutter fungera.I värsta fall kan de leda till allvarlga problem med attsakerstalla produitsakernet.
	Enheten fär Inste användas av personer (inklusive barn) med fyslaska,sensoriska erller mentala Funktionshinder erller personer som saknarvana och kunskaper om de Inte övervakas av en ansvarig erllerinstrueras hur eheten används.
	Barn bör hálas under uppsyn s àt de inte leker med eheten.
	Stickinte in flngrar, pinnar erller andra foremål luftintag/luftutblas.Det kan orsaka skador efternsom fl äkten roterar inuti med höga hastig-heter under drifl.
	Vid onormala omstandündigheter (exempelvis om det luktar rök)stoppa luftkonditioneringen och dra ut kontakten erller slå FRANströmbryreten.Fortsatt drift vid onormala omstandündigheter kan ge upphov till funktions-störming, brand eriler elektriska stötar. Kontakta din äterförsäljare omdelta inträflar.

	Om luftkonditioneringen varken kyer erller värmer kan det bero p att koldmediet lacker. Ta eheten ur drift, ventilera rummet och kontaktä äterförsäljen om koldmedellackage upptäcks. Om reparationen omfattar pafyllning av koldmedium, fraga serviceteknikern afterytterligare information.Det koldmedium som används i luftkonditioneringen ar ofarigt. I normala fall lacker det inte ut. Men om koldmediel lacker ut ochkommen I kontakt med eld ell upvämningskomponenter som t.ex. en fl aktforvärmare, fotogenkamin ell spiskommen det att bildas en farg gas och brandrisk foreligrger.
	Förskårdig tvättin inomhusenhetens insida. Kontakta äterförsäljen om eheteninsbeside behöver rengoras.Olampliga rengöringsmedelkan orsaka skador pa plastmaterialen inuti enheten villkatkan leda till vattenlackor. Driffl, rök ell erder brand uppststam on rongöringsmedelkommen I kontakt med de elektriska delama ell motorn. Utrustningen skäforvaras iett rum utan antändningskällor (till exempet: öppen eld ell ergasanordninger/elektriska värmeanordninger som ar i kontinuierlg drift).Var uppmärksampatt koldmediet kan vara luktfritt.Förskånte accelereravfrolnsgsforloppet erler rengora utrustningen på nogot annat satt an de som rekommenderas av tillverkaren.Fär inte punkteras ell brännas.
	Inomhusenheten mäste installerateri i rum med golvutrymme som ar större an det angivna minimivardet. Rådfraga din äterförsäljare.
	Apparaten fär endast användas av experter och utbildade användare I butlker, inom lätt industri och lantbruk, ellfor kommerslellt bruk av icode-specialister.
FÖRSIKTIGHET
	Vidrör Inte luftintaget erller Inomhus/utomhusenhetens aluminium-flänsar.Det kan orsaka personskador.Använd inte insetktsmedel erller antändbara gaser p anheten.Detta kan fororsaka brand ell erla till att eheten deformeras.Utsätt varken husdjur erller krukväxter für direkt luftdrag.Delta kan skada bäde husdjur och växter.Placera ej andra elektriska apparater erller möbler under inomhus/-utomhusenheten.Vatten kan droppa ner frän eheten och kan orsaka fel ell skador.Lât aldrig eheten stä på att stativ som ar skadat.Enheten kan falla och orsaka skada.Stå inte pæn ostadig pall när eheten ske sättas lgängEll rengöras.Du kan skadas om du ramlar.Dra aldrig i natsladden.Det kan leda till att en del av ledaren gär sönder vilket i sin tur kan resultera i overhettning ell erbrand.

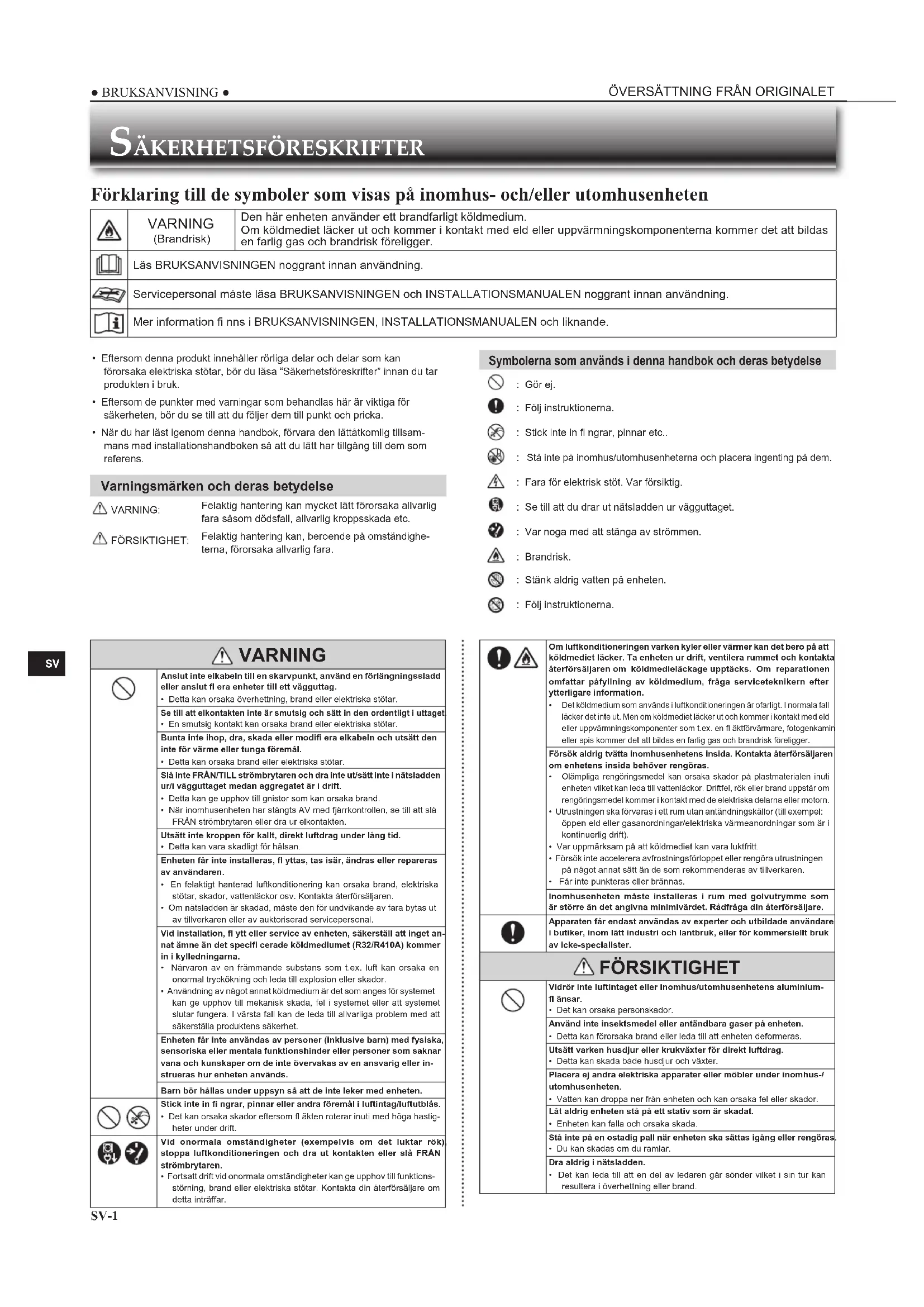

SÄKERHETSFÖRESKRIFTER

	Förstk aldrig att ladda eller ta isär ertt batteri, och kasta det aldrig på edlen.Det kan leda till batterilackage, brand erller explosion.
	Använd inte enheten i mer än 4 timmar när luftfuktigheten ar hög (80% relativ luftfuktighet aller mer) och/eller när fönster erller dorrär är öppna.Det kan göra att kondensvatten i luftkonditioneringen böjr droppa vilket kan blöta ned och Förstöra möbler.Vattenkondensering i luftkonditioneringen kan bidra till att svamp bildas,t.ex. mögelsvamp.
	Använd inte enheten for specialändamål som tex, forvaringsplats format, djur, växter, precisionsutrusting aller konstforemål.Detta kan både orsaka kvalitetsförsamring och skada djur och växter.
	Utsätt inte forbränningsapparater für direkt luftfl öde.Det kan ge upphov till ofullständig forbrännung.
	Stoppa aldrig batterier i munnen, de kan sväljas av misstag.Om ett batteri svälys kan det leda till kväning och/eller forgiftning.
	Innan enheten rengörns, stäng AV den och dra ut elkontakten allerslä FRAN strömbrytraren.Det kan orsaka skador eftersom fl äkten roterar inuti med höga hastig-heter under drift.
	Om enheten kommer att sta oanvänd under en lang tid, dra ut elkon-takten aller slå FRAN strömbrytraren.Enheten kan samla på sig smuts som kan orsaka overhettingllerbrand.
	Byt fjällkontrollens batterier mot nya av symma typ.Omett gammad batteri anvands illssammans med ett nytt kan det uppsta overhetting, lückage ellor explosion.
	Om du fär batterivatska på hud eller kläder skadet tvättas bort med rent vatten.Om batterivatska kommer i kontakt med dina ögon, skölj ögonen noga med rent vatten och sök genast vard.
	Se till att lokalen är valventilerad när enheten används tillssammansmed en forbränningsapparat.Otilläcklig ventilation kan ge upphov till syrebrist.
	Slå FRAN strömbrytraten när askan gár och det fi nns riskfor blixtnedslag.Om askan slär ner kan enheten forstöras.
	När luftkonditioneringen har används i filera säsonger ská, utöver normal rengörng, ocksisinpektion och underhäll utforas.SmutsEller dammi enheten kan orsaka en obehaglig lukt, bidra till attsvamp bildas,tox. mögelsvamp, Eller täppa Igon avloppet.Detta kan leda till att vatten böjar läckaftern inornhusenheten.Kontakte Återforsäl-jaren for inspektion och underhäll eftersom det kravs speclalkunskaper.
	Rör aldrig vid kontakterna med väta händerr.Det kan orsaka elektriska stölar.
	Rengör Inte luftkonditioneringen med vatten. Ställ Inte Heller att foremål som innehällem vatten, som t.ex. en blomvas, ovenpål den.Delta kan orsaka brandEller elektriska stölar.
	Trampa inte pól erller ställ nagolet foremål ovenpål utomhusenheten.Det kan orsaka skador om du eller foremålét faller.

VIKTIGT

Smutsiga fi lter orsakkondensation i luftkonditioneringen som bidrar till attsvamp bildas, tex.mogelsvamp. Luffi itren bør daffor rengöras varannan vecka.

Kontrolera att de horisontala lamellerna ar i stangt lage innan enheten startas. Om enheten startas när de horisontala lamellerna ar i öppet lage kanske de inte átergár till rätt lage.

For installation

Vid onormala forhällanden Stoppa genast driften av luftkonditioneringen och kontakta din äterförsäljare.

Kontakte äterförsäljaren für montering av luftkonditionierungen. • Den bör inte monteras av användaren eftersom monteringen kräver specialkunskaper. En felaktigt monterad luftkonditionering kan orsaka lückage, brand eller elektriska stöter.

Använd avsedd strömförsörning till luftkonditionierungen. • En iced avsedd strömförsörning kan ge upphov till overhettning aller brand.

Installera ej enheten på platser där brandfarlig gas kan läcka ut. • Om ett gaslackage upstar och gas ansamlas kring,enheten, kan detta ge upphov till en explosion.

Jorda enheten korrekt. • Anslut inte jordledningen till gas- eller vattenledningar,Askledare aller Telefonens jordledining. Felaktig jordning kan orsaka elektriska stöter.

FÖRSIKTIGHTET

Beroende på var luftkonditionierungen ar placerad (exempelvis i områden med hög luftfuiktigkeit) kan du behöva Installera en jordfelsbrytare. • Om en jordfelsbrytare inte installeras, kan ditta ge upphov till elektriska stöter.

Se till att dräneringsvattnet rinner ut ordentlich. • Om tömningsvägen ar felaktig kan vatten droppa ner frän inomhus/ utomhusenheten, och väta ner och Förstora mobler.

För Wi-Fi-gränsnitt

VARNING (Felaktig hantering kan få allvarlige påfjollder, därbländ allvarlig personskada eller)dödsfall.)
	Apparaten kan användas av barn frän 8 ør och uppåt och av persone med fysiska, sensoriska erller mentala Funktionshinder erller personer som saknar vana och kunskaper om det sker under överinseende erller om de instruertats i hr apparaten används på ett säkert sätt och har förstätt de risker som detta bruk medfor.
	Barn fär inte leka med apparaten. Rengöring och användarunderhäll far inte utföras av barn om de inte hälls under uppsikt.
	Användinte Wi-Fi-gränsnittet näre elektrisk medicinsk utrustning eller personer som har nögön medicinsk apparat, som t.ex. en pace- maker erller en ICD (implantberbar defi brillator). • Det kan resultera i len olycka pga. Funktionstörmingar i den medicinska utrustingen erller apparaten.
	Installera inte Wi-Fi-gränsnittet näre automatiska styrenheter som automatiska dörrar erller brandlarm. • Det kan resultera i olyckor pga. Funktionstörmingar.
	Vidör Inte Wi-Fi-gränsnittet med väta händerr. • Det kan orsaka skada på,enheten, elstötar erller brand.
	Stänk Inte vatten på Wi-Fi-gränsnittet och använd det inte l'ett badrum. • Det kan orsaka skada på,enheten, elstötar erller brand.
	Om Wi-Fi-gränsnittet tappas, ellerhallaren erller kabeln skadas, skä du dra ur nätsladden erller slå FRAN strömbryreten. • Det kan orsaka brand erller elektriska stötar. Kontakte din ùterförsäljare om detta inträffar.
FÖRSIKTIGHET (Felaktig hantering kan få påfjollder, därbländ personskada erller skada på byggnaden.)
	Klv inte på en instabil kösstege für att ställa in erller rengörna Wi- Fi-gränsnittet. • Du kan skadas om du ramlar.
	Användinte Wi-Fi-gränsnittet näre andra trändlösa enheter, mikro- vagsugnar, bärbara Telefoner, erller telefaxmaskiner. • Det kan orsaka Funktionstörmingar.

KASSERING

Fig. 1

När du vill góra dig av medenna produkt -kontaktä äterförsäjaren.

Obs:

Denna symbolmarking galleri EU-lander. Denna symbol ar i enlighet med direktiv 2012/19/EU artikel 14, Information till anvandarna, och bilaga IX, och/ ell er direktiv 2006/66/EG artikel 20, Information till slutanvandarna, och bilaga II.

Denna produit fran MITSUBISHI ELECTRIC ar designad och tillverkad av material och komponenter med hög kvalitet som kan atervinnas och/eller ateranvändas. Denna symbol betyder att forbrukade elektriska och elektroniskaprodukter, batterier och ackumulatorer skall sorteras och hanteras seperat frän hushallsavfall. Om det fi nns en kemisk beteckning tryckt under symbolen (Fig. 1) betyder det att batteriet erler ackumulatorn innehäller en tungmetall med en viss koncentration. Detta anges pa följande satt: Hg: kvicksilver (0,0005%), Cd: kadmium (0,002%), Pb: bly (0,004%) Inom den Europeiska Unionen fl nns det separata insamlingssystem for begagnade elektriska och elektroniskaprodukter, batterier och ackumulatorer. Var vänlig lämnaenna produit, batterier och ackumulatorer hos din lokala mottagningsstation for avfall och atervinning. Var snäll och hjälp oss att bevara miljön vi lever!

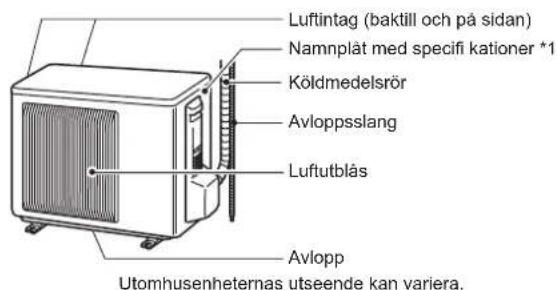

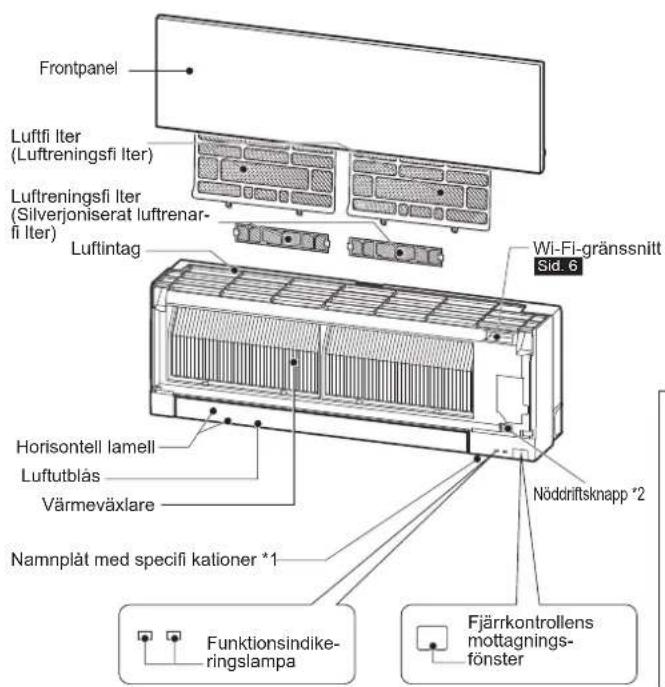

DELARNAS NAMN

Inomhusenhet Utomhusenhet

*1 År och manad für tillverkningen anges på namnplaten med specifi kationer.

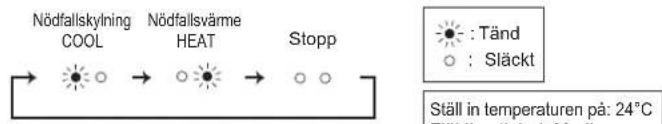

2 När fjärrkontrollen inte kan användas...

Nodfallsdriften aktiveras när du trycker pa noddriftsknappen (E.O. SW) pa inomhusenheten.
Varje gang E.O. SW trycks in andras driften pa foljande satt:

FÖRBERDELSER FÖRE ANVÄNDNING

Färe användning: Sätt i vaggkontakten och/eller vrid på huvudströmbrytaren.

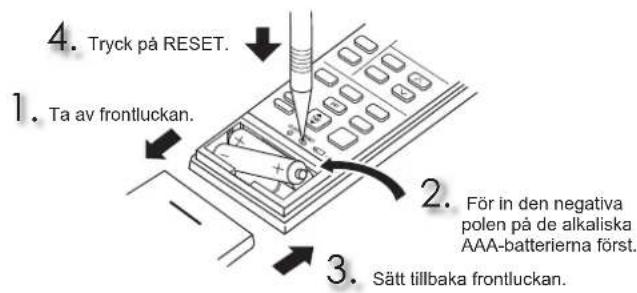

Montera fjarrkontrollens batterier

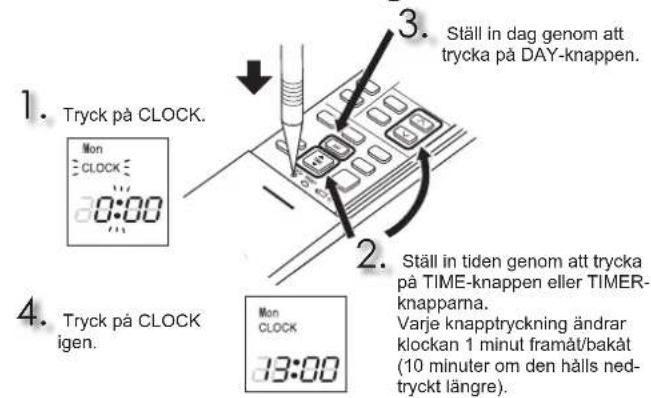

Ställ in aktuellt klockslag

FÖRBEREDELSER FÖRE ANVÄNDNING

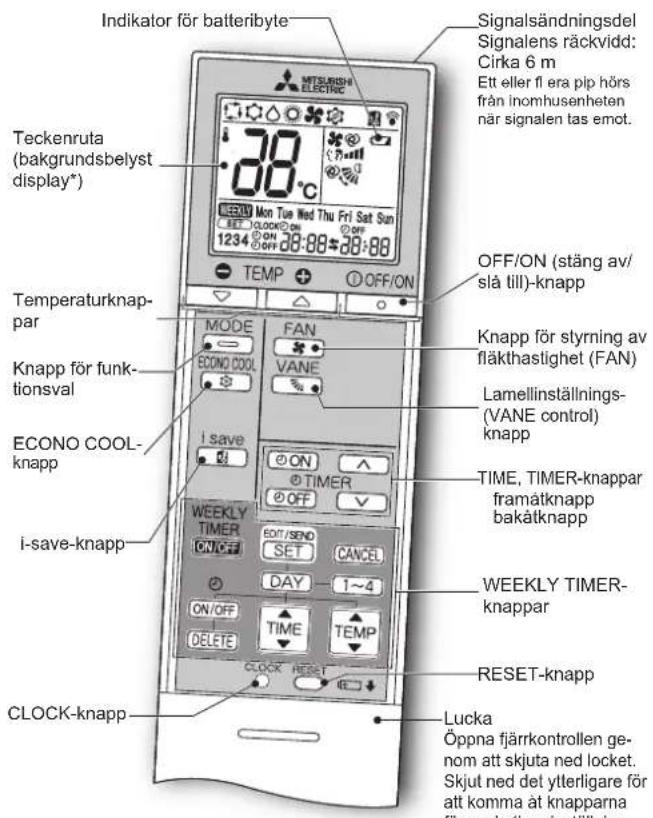

Fjarrkontroll

* Bakgrundsbelysningen aktiveras Near fjarrkontrollen används.
Bakgrundsbelysningen stängs av om fjarrkontrollen inte anvands pa ettag.

Anvandara fjarrkontrollen som medfoljer enheten.

Anvandinte nagra andra fjarrkontroller.

Om 2 aller fler inomhusenheter installeras i narheten av varandra kanske den inomhusenhet som du inte avser att kora svarar pa fjarrkontrollens kommando.

Inställingsknapp TIME (klockslag), TIMER

Andra tiden framat/bakat

ON (ON-timer) : Enheten slas PÁ vid den installda tidpunkten.

OFF (OFF-timer): Enheten stangs AV vid den installda tidpunkten.

Tryck pa (framat) och (bakat) for att stalla in timerns tid.

WEEKLY TIMER-knappar

Tryck pa tatt aktivera veckotimerns inställningslage.

Tryck pa och for att va inställningsdag och nummer.

Tryck paa ON/OFFch for att stall in ON/OFF, tid och temperatur.

Tryck pa SET for att avsluta och overfora inställingen for veckotimern.

Tryck pa WEEKLY TIMER for att sla P A veckotimern. (Weds.)

Tryck på WEEKLY TIMER KNOVIG igen for att stänga AV veckotimern. (WEEKY) systonar.)

OFF/ON (stäng av/sla till)-knapp

En enkel hamtningsfunktion gor att du kan hamta en foredragen (forinstalld) installing genom att trycka pa

knappen en gang. Du kan snabbit gà tillbaka till den

föregäende inställningen genom att trycka på knappen igen.

ECONO COOL-knapp

Den aktuella temperaturen och luftströmmens riktning andras automatiskt av mikroprocessor.

RENGÖRING

Instruktioner:

• Slā ifrān strommen ell er stang av strömbrytaren fore rengöring.
  Se till att inte rora vid metalldelarna med handerna.
• Använd inte bensen, thinner, polermedel aller insetktsmedel.
• Använd bara utspädda milda rengöringsmedel.
  Anvand ej skurborste, hard tvattsvamp aller liknande.

Den horisontella lamellen far ej blotlaggs erer skoljas.
- Använd inte vatten som ar varmare an 50^ .
- Utsatt inte delarna for direkt solljus, varme ell erld nar de skatorka.
- Rengör fläkten varsamt eftersom den kan spricka eller skadas annars.

Luftfilter (Luftrenningsfilter)

Rengör varannan vecka

• Ta bort smuts genom att dammsuga aller skölja med vatten.
• Lat torka ordentligt i skugga nar det har tvattats med vatten.

Frontpanel

Luftreningsfi Iter

(Silverjoniserat luftrenarfi iter)

Var 3:e manad:

Avlagsna smuls med en dammsugare
När smuts inte kan tas bort med dammsugare:
- Blötlägg fi Itrt och dess ram i Ijummet vatten innan de sköljs.
Lat torka ordentligt i skugga after tvatt. Montera luftfi Itrets alla tungor.

Varje ar:

• Byt till ennyt luftreningsfi iter for basta prestanda.
  Artikeln. MAC-2370FT-E

Dra for att avlagsna fran luftfltret

Vik

Viktigt

Rengör fi litren regelbundet for basta prestanda och for att reducera stromforbrukningen.
- Smutsiga filter orsakar kondensation i luftkonditioneringen som bidrar till att svamp bildas, t.ex. mogelsvamp. Luftfl itren bor dafür rengoras varannan vecka.

1. Lyft frontpanelen tills ett "klick" hors.
2. Stang frontpanelen ordentlich och tryck på de ställen som visas av pilarna.

3. Rengör frontpanelen utan att ta loss den fran enheten.

4. Torka med en torr, mjuk trasa. En särskild mjuk och torr duk medfoljer bara MSZ-EF**VGB.

5. Använd den särskilda MJUKA OCH TORRA DUKEN. Artikelnummer: MAC-1001CL-E
   Sank inte ned frontpanelen i vatten.

Viktigt

• Inomhusenhetens yta repas latt, därfor bör du inte gnugga pa den ell sla till den med ett hart foremäl. Hantera frontpanelen forsktigt nár den tas bort och sats till baka sa att den inte repas.
• Använd inte slipande rengöringsmedel, de kan repa inomhusenhetens yta.
• Fingeravtryck fastnar lätt på inomhusenhetens yta. Om fiŋgeravtrycken syns kan du försiktigt torka bort dem med en torr och mjk trasa.
• F61J anvisningarma on du anvander en dup impregnerad med kemikalier som fi nns i handeln.
• Lämna inte den främre panelen öppen under en langre tid.

Denna information ar baserad pa EU-regel Nr 528/2012

MODELLBETECKNING	Behandlung articlek (Namn på delama)	Aktiva substanser (CAS Nr.)	Egenskap	Bruksanvising (Säkerhetsinstruktior)
MSZ-EF18/22/25/35/42/50VGW MSZ-EF18/22/25/35/42/50VGB MSZ-EF18/22/25/35/42/50VGS MSZ-EF18/22/25/35/42/50VGKW MSZ-EF18/22/25/35/42/50VGKB MSZ-EF18/22/25/35/42/50VGKS	FILTER	Silverzinkzeolit (130328-20-0) Silvernatriumvätezirkoniumfosfat (265647-11-8) 2-octyl-2H-isothiazol-3-one (OIT) (26530-20-1)	Antibakteriell Antimögelmedel	Användenna Produkt i enlighem med bra克斯anvisingen och endast für avsedd användning.Stoppa inteprodukten i munnen. Häll barn borta是从produkten.
MAC-2370FT-E FILTER Silverzinkzeolit (130328-20-0)			Antibakteriell	Användenna Produkt i enlighem med bra克斯anvisingen och endast für avsedd användning.Stoppa inteprodukten i munnen. Häll barn borta是从produkten.

INSTALLATION AV Wi-Fi-GRÄNSSNITT (endast typen VGK)

Detta Wi-Fi-gransnitt kommunicerar statusinformationen och styr commande分红 MELCloud genom anslutting till inomhusenheten.

Obs:

• Anslut Wi-Fi-gransmittet till routern. Ta hjäpl av INSTALLLNSMANUAL och SETUP QUICK REFERENCE GUIDE (INSTALLLNSINGSGUIDE MED SNABBREFERENS) som medfolj erheten.
• Gà till webplatsen nedan for attàsinställNGSMANUALEN. http://www.melcloud.com/Support
• For anvandarhandbok for MELCloud, gãll webplatsen nedan. http://www.melcloud.com/Support

SPECifikATIONER

Model	Aggregatets namn		— MSZ-EF25V(G)(H) MSZ-EF35VG(H) MSZ-EF42VG MSZ-EF50VG
	Inomhus		MSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S)	MSZ-EF25VG(K)(W/B/S)	MSZ-EF35VG(K)(W/B/S)	MSZ-EF42VG(K)(W/B/S)	MSZ-EF42VG(K)(W/B/S)	MSZ-EF50VG(K)(W/B/S)	MSZ-EF50VG(K)(W/B/S)
	Utomhus		—	MUZ-EF25VG(H)	MUZ-EF35VG(H)	MUZ-EF42VG	MUZ-EF42VG	MUZ-EF50VG
Funktion			Kyla	Värme	Kyla	Värme	Kyla	Värme	Kyla	Värme	Kyla	Värme
Strömförsörjning			~/N, 230 V, 50 Hz
Effekt		kW	—	—	2,5	3,2	3,5	4,0	4,2	5,4	5,0	5,8
Ingång		kW	—	—	0,54	0,700	0,910	0,950	1,200	1,455	1,540	1,560
Vikt	Inomhus	kg	11,5
	Utomhus	kg	—	31		34		35		40
Mängd kõldmedium (R32)		kg	—	0,62		0,74		0,74		1,05
IP-kod	Inomhus		IP 20
	Utomhus		—	IP 24
Tilläket övertryckdriftryck	LP ps	MPa	—	2,77
	HP ps	MPa	4,17
Ljudnivã (SPL)	Inomhus (Super High/High/Med./Low/Tyst)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	46/38/30/24/21	43/39/35/31/28	48/41/35/30/28	43/40/36/33/30	49/43/37/33/30
	Utomhus	dB(A)	—		47	48	49	50	50	51	52	52

Specification for multianslutting inomhus FÖRORDNING (EU) 2016/2281

Model	Inomhus			MSZ-EF18VG(K) (W/B/S)	MSZ-EF22 VG(K) (W/B/S)	MSZ-EF25VG(K) (W/B/S)	MSZ-EF35 VG(K) (W/B/S)	MSZ-EF42VG(K) (W/B/S)	MSZ-EF50VG(K) (W/B/S)
Effekt	Kyla	Kännbar	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Latent	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Värme		kW	2,10	2,50	2,90	4,00	4,80	5,70
Ingäng			kW	0,027	0,027	0,027	0,031	0,031	0,034
Ljudnivå (Ljudeffektnivå)	Super High/High/Med./ Low/Tyst		dB(A)	60/54/47/41/39	60/54/47/41/39	60/54/47/41/39	60/54/47/42/39	60/57/53/49/46	60/57/53/50/47

Garanterat arbetsomrade

		Inomhus	Utomhus
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Kyla	Övre gråns	32°C DB23°C WB	46°C DB-	46°C DB-
	Undre gråns	21°C DB15°C WB	-10°C DB-	-10°C DB-
Värme	Övre gråns	27°C DB-	24°C DB18°C WB	24°C DB18°C WB
	Undre gråns	20°C DB-	-15°C DB-16°C WB	-20°C DB-21°C WB

DB: Torr lampa

WB: Vat lampa

Obs:

1. Markdata

Kylning - Inomhus: 27°C DB, 19°C WB

Ulomhus: 35°C DB

Uppvärnning - Inomhus: 20°C DB

Utomhus: 7^ DB, 6°C WB

1. Det fi nns inga specif kationer for en enkel EF18/22-enhet. Dessa inomhusmodeller ar enbart avsedda for anvandning i luftkonditioneringsystem med fI erena hender.

Kontakta en aterforsljare och/eller las i katalogen angaende specifi -

kationerna for multisystem.

Wi-Fi-gransnitt

Model	MAC-5771F2-E
Ingående spänning	DC 12,7 V (fràn inomhusenhet)
Effektörbrukning	MAX. 2 W
Storlek H×B×D (mm)	73,5×41,5×18,5
Vikt (g)	46 (inklusive kabel)
Effektività für sändare (MAX.)	20 dBm @IEEE 802.11b
RF-kanal	1 kanal - 13 kanaler (2 412 - 2 472 MHz)
Radioprotokoll	IEEE 802.11b/g/n (20)
Kryptering	AES
Autentisierung	WPA2-PSK
Programvaruversion	XX.00

For Forsakran om overensstammelse, gà till webbplatsen nedan.

Använd ej luftkonditioneringen, och kontakta din äterförsäljare i följande fall:

• När vatten lacker erler droppar fran inomhusenhelen.
• När indicatorlampan for drift blinkar.
• Om sakringen ohta lser ut.
• Signalen fran fjärnkontrollen tas inte emot i ett rum dar det fl nns ett elektronisk lysror av ON/OFF-type (fl uorescerande lampa/lysror av inverttyp osv.).
• Luftkonditioneringen kan vid drift stora radio- och TV-mottagningen. En signalforstarkare kan komma att behovas for den utrustning som stors.
  Nar onormala ljd hors.
  Nar det uppst ertt koldmedelsackage.

HCTPYKIIIM 3A E3OJIACHOCT

3haeHnHa cMBOJHTe, IOKa3aHn Ha BbTpEHHOT TJIo H/HH Ha BBHHOTO TJI0

I	ПЕДУРЕЖDEHIE (Опасноct ot пожар)	Това Тяло ИЗпONЗВа залалим Xладиелен areHT. Ако Има ИЗчuahe на Хладиелен areHT и Тов Влесь в Контак с ORьн ини HarpeBaTeПна част, Това я… сьзддд Врeding РAZИ И МА орансоct ot пожар.
II	Прedi работа п探测ete ВнIMателно РБКOBODCTBOTO 3A EKCПLOATAЦЯ.
III	Осclужвашит лорсогал e зальдоженда п探测ete ВнIMателно РБКOBODCTBOTO 3A EKCПLOATAЦЯ и РБКOBODCTBOTO 3A MOHTAX п徳и работа.
i	Довьлінітелна ИНформаця e Достьпna в РБКOBODCTBOTO 3A EKCПLOATAЦЯ, РБKOBODCTBOTO 3A MOHTAX и дугі побін.

IopanaHJIHMeTOHaBbPTaUcCe HaCTIN KOMTHeHTB ypeA,KOTOMoRAT Da nepi3BHKAT TOKOB yap, npEpi paOba BHNMaTeHNO pOyeteTe HACTOPIE INCTpykun 3a 6e30ANHOCT.
IocouhHTe no-dony npdpynpejdeHnca BaXn 3a Baata 6e0nachoct n e Heo6xOIMO da rncn3BaTe.
CneI KaTo ce 3ano3HaTe c pBkoBOcTBTo, fo 3ana3eTe 3aeHn C PboKO BoCTBO 3a MOHTAK N FO dpbKTe Ha MRCTO, yD06HO 3a 6bDeuN cnpaBKn.

3Haun TeXHnTe 3NaeHnA

TIPENYTPPEKDEHME

Pn HnpaBnHa ekcnnoatauHa To3n npOdyKT
HMA rONMA BepoTHOCd Ce CE CTnHE Do CepNo3HN
NocneMn 3a BaWeto 3dpabe, HapaRaBaHn H dp.
NND npoCmBpt.

BHIMAHNE:

i d i i t i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i ii

Bemark: Serienummeret star pa produktets fabriksskit.

Obs. Serienumret finns pà produits namnplat.

Bemark: Serienummeret stared pa produktets fabriksskit.

Obs: Serienumret finns pà produits namnplat.
