Produkttyp	Split-Klimaanlage für Wandmontage
Marke	Mitsubishi Electric
Modell	MSZ-EF25VGKW (Innengerät) / MUZ-EF25VG (Außengerät)
Kühlleistung	2,5 kW
Heizleistung	3,2 kW
Stromversorgung	230 V, 50 Hz, einphasig
Stromverbrauch (Kühlen)	0,54 kW
Stromverbrauch (Heizen)	0,700 kW
Kältemittel	R32 (Füllmenge 0,74 kg)
Gewicht Innengerät	11,5 kg
Gewicht Außengerät	34 kg
Abmessungen Innengerät (B × H × T)	880 × 295 × 247 mm (ungefähr)
Abmessungen Außengerät (B × H × T)	800 × 550 × 285 mm (ungefähr)
Innenschalldruckpegel (sehr hoch / leise)	42 / 19 dB(A)
Außenschalldruckpegel	47 dB(A)
Hauptfunktionen	Kühlen, Heizen, Entfeuchten, Lüften, Energiesparmodus (Econo Cool), i-save, Wochenzeitschaltuhr
Luftfilter	Ionisierter Silber-Luftreinigungsfilter (antibakteriell, anti-Schimmel)
Wi-Fi-Schnittstelle	Ja (kompatibel mit MELCloud)
Wartung und Reinigung	Reinigung des Luftfilters alle 2 Wochen; Austausch des Reinigungsfilters jährlich
Sicherheit	Abschaltung bei Störung, Schutz gegen Kältemittelleckage, Fehlerstromschutzschalter empfohlen
Schutzart (IP) Außengerät	IP24

Häufig gestellte Fragen - MSZEF25VGKW MITSUBISHI

Wie reinigt man den Luftfilter?

Schalten Sie die Stromversorgung aus. Entfernen Sie die Frontblende und dann den Filter. Reinigen Sie ihn mit einem Staubsauger oder waschen Sie ihn mit klarem Wasser. Lassen Sie ihn im Schatten trocknen, bevor Sie ihn wieder einsetzen. Es wird empfohlen, den Filter alle 2 Wochen zu reinigen.

Was tun, wenn die Klimaanlage nicht kühlt?

Überprüfen Sie, ob der Filter verschmutzt ist. Stellen Sie sicher, dass die eingestellte Temperatur niedriger als die Raumtemperatur ist. Wenn das Problem weiterhin besteht, überprüfen Sie, ob der Schutzschalter eingeschaltet ist und die Fernbedienung funktioniert. Wenden Sie sich bei Bedarf an einen autorisierten Händler.

Wie verwendet man die Wochenzeitschaltuhr?

Drücken Sie die Taste WEEKLY, um in den Einstellmodus zu gelangen. Wählen Sie den Tag und stellen Sie die gewünschte Ein-/Ausschaltzeit mit den Temperaturtasten ein. Drücken Sie SET zur Bestätigung. Aktivieren Sie die Zeitschaltuhr, indem Sie WEEKLY gedrückt halten, bis die Anzeige leuchtet.

Was tun bei Fehlercode oder blinkender Anzeige?

Schalten Sie die Klimaanlage aus und trennen Sie die Stromversorgung. Schauen Sie in der Bedienungsanleitung nach, um den Fehlercode zu identifizieren. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Händler für einen Serviceeinsatz.

Wie verbindet man die Wi-Fi-Schnittstelle?

Beziehen Sie sich auf das mitgelieferte Konfigurationshandbuch. Laden Sie die MELCloud-App herunter, erstellen Sie ein Konto und folgen Sie den Anweisungen, um die Klimaanlage mit Ihrem Wi-Fi-Netzwerk zu verbinden. Die Wi-Fi-Schnittstelle ist mit Standard-Routern kompatibel.

Welches Kältemittel verwendet das Gerät?

Die Klimaanlage verwendet das Kältemittel R32, das brennbar ist. Beachten Sie die Sicherheitshinweise: Bei einem Leck lüften Sie den Raum und konsultieren Sie einen Fachmann.

Kann ich ein Verlängerungskabel für das Netzkabel verwenden?

Nein, die Verwendung eines Verlängerungskabels oder Adapters ist verboten. Stecken Sie den Stecker direkt in eine dedizierte geerdete Steckdose, um Brand- oder Stromschlagrisiken zu vermeiden.

Wie stellt man die Luftstromrichtung ein?

Verwenden Sie die Fernbedienung, um die vertikale Richtung (horizontale Lamelle) einzustellen. Für die Links-Rechts-Richtung bewegen Sie die vertikale Lamelle vor dem Einschalten manuell.

Was tun bei Wasserleck aus dem Innengerät?

Schalten Sie das Gerät sofort aus und trennen Sie die Stromversorgung. Überprüfen Sie, ob die Kondensatwanne verstopft ist. Wenn das Leck weiterhin besteht, wenden Sie sich zur Inspektion an einen autorisierten Installateur.

Ist es möglich, den Luftreinigungsfilter auszutauschen?

Ja, der Luftreinigungsfilter (ionisiertes Silber) sollte für optimale Leistung jährlich ausgetauscht werden. Die Referenz ist MAC-2370FT-B.

BEDIENUNGSANLEITUNG MSZEF25VGKW MITSUBISHI

BEDIENUNGSCANLEITUNG

NOTICE D'UTILISATION

Bedeutung der auf dem Innengerät und/oder Außergerät angebrachten Symbole

A	WARNING (Brandgefahr)	In diesen Gerät wird ein brennbares Kältemittel verwendet. Wenn Kältemittel austritt und mit Feuer oder他们是 Teilen in Berührung kommt, entstehen schädliches Gas und es besteht Brandgefahr.
B	Lesen Sie vor dem Betrieb sorgfältig die BEDIENUNGSANLEITUNG.
C	Servicetechniker mussen vor dem Betrieb die BEDIENUNGSANLEITUNG und die INSTALLATIONSANLEITUNG sorgfältiglesen.
D	Weitere Informationen sind in der BEDIENUNGSANLEITUNG, INSTALLATIONSANLEITUNG usw. enthalten.

• Da in dieser Produkt drehende Teile und und Komponenten verwendet werden, die elektrische Schäge verursachen können, lessen Sie vor der Verwendung unbedingt die "Vorsichtsmaßnahmen" durch.
• Da die hier aufgeführten Punkte wichtig für die Sicherheit sind, halten Sie diese Punkte unbedingt ein.
• Nachdem Sie diese Anleitung durchgegeben haben, bewahren Sie sie zum späteren Nachschlagen sorgfältig zusammen mit der Installationsanleitung auf.

Markierungen und ihre Bedeutungen

WARNING: Falsche Handhabung kann zu ernsthafter Gefahr mit To-desfolge, Verletzungen usw. führen.
VORSICHT: Falsche Handhabung kann je nach Bedingungen zu ernsthafter Gefahr führen.

Bedeutung der in dieser Anleitung verwendeten Symbole

Tun Sie ceses auf keinen Fall.
Befolgen Sie unbedingt diese Anweisung.
: Stecken Sie nicht die Finger oder Stäbe usw. hinein.
Steigen Sie nicht auf das Innen-/Außergerät und legen Sie auch nichts darauf auf ab.
A:Stromschlaggefahr.Selen Sie vorsichtig.
Achten Sie unbedingt daraufuf, den Netzstecker von der Netzsteckdose abzuziehen.
: Schalten Sie unbedingt die Stromversorgung aus.
A : Brandgefahr.
: Niemals mit nassen Handen berühren.
Niemals Wasser auf das Gerät spritzen.

WARNING
	Schließen Sie das Kabel nicht an einer Steckdosenveränderung an, verwenden Sie kein Verlängerungskabel, und schreiben Sie auch nicht mehrere Geräte an einer Netzsteckdose an.Dies kann zu Hitzeentwicklung, Bränden oder einem elektrischen Schlag führen.
	Achten Sie darauf, dass der Netzstecker sauber ist und staven Sie Ihr fest in die Steckdose hinein.Ein verschmütter Stecker kann zu Bränden oder einem elektrischen Schlag führen.
	Bündeln,ziehen, beschädigen oder verändern Sie das Netzkabel nicht, setzen Sie es keiner Höhe aus und stellen Sie keine schweren Gegenstände darauf.Dies kann zu Bränden oder einem elektrischen Schlag führen.
	Schalten Sie während des Betriebs nicht den Trennschafter/die Sicherung ein oder aus, undziehen Sie nicht den Netzstecker hereaus oder steken ihn eine.Hies kann Funken erzeugen, die einen Brand verursachen können.Nach dem das Innenergar mit der Fernbedienung ausgeschiedt wurde, schalten Sie den Trennschafter aus oderziehen Sie das Netzkabel hereaus.
	Setzen Sie Ihr Körper nicht für zu lange Zeit direkt der Kühluft aus.Dies konnte ihre Gesundheit beeinträchtigen.
	Das Gerä soll nicht vom Anwender insatlliert, anders aufgestellt, auseinandergebaut, verändert oder repariert werden.Eine unsachgemäß Handhabung der Klimaanlage kann zu Bränden, Stromschägen, Verletzungen oder Wasseraustritt etc. führen.Wenden Sie sich an ihren Händler.Wenn das Netzkabel beschäftigt wurde, muss es vom Hersteller oder seinem Kundendienst ausgetaucht werden, um Gefahren zu vermeiden.
	Achten Sie beim Installieren, Umsetzen oder Warten der Anlage dauf, dass keine andere Substanz als das vorgeschriebene Kältemittel (R32/R410A) in den Kätemittelkreislauf gelangt.Das Vorhandseinseindigeiner anderer Substanz wie z. B. Luft kann einen abnormalen Druckanstieg verursachen und zu einer Explosion oder zu Verletzungen führen.Die Verwendung eines anderen als des vorgeschriebenen Kältemittels für das System kann mechanische Schäden, Fehlfluktionen des Systems oder einen Ausfall der Anlage verursachen. Im schlimmsten Fall kann dies zu einer schwerwiedgen den Beeinträchtigung der Produktionsicherheit führen.
	Dieses Gerä darf von Personen (einschließlich Kindern) mit eingeschrankten physischen, sensorischen oder mentalen Fähigkeiten, bzw. ohne ausreichende Erfahrung und Wissen, erst nach Einweisung und Anleitung zum Gebrauch des Geräts durch eine für ihre Sicherheit verantwortliche Person verwendet werden.
	Kinder müssen beaufsichtigt werden, um Sicherzustellen, dass sie nicht mit dem Gerä speilen.
	Steenke Sie niemals ihre Finger, Stäbchen oder andere Gegenstände usw. in den Luftteinlass/Luftauslass.Dies kann zu Verletzungen führen, da der Ventilator im Innern sich mit hohen Geschwindigkeiten dreht.
	Bel ungewöhnlichen Erschelnahmen während des Betriebs (z. B. Brandgeruch), stoppen Sie die Klimaanlage sofort und schalten Sie den Trennschafter aus (oderziehen Sie das Netzkabel hereaus).Ein fortgesetzter Betrieb unter unnormalen Bedingungen kann Brände oder einen elektrischen Schlag auslösen. Wenden Sie sich in thisem Fallitte an ihren Fachhändler.

Wenn das Klimagerät weder kühlt noch heizt, kann ein Kätemittelleck der Grund damit sein. Wenn ein Kätemittelleck besteht, werden, beenden Sie den Betrieb und lüssen Sie den Raum gut und worden Sie sich einzeln an ihren Fachhändler. Wenn eine Reparatur eine Neubefüllung der Anlage mit Kätemittel erfordert, worden Sie sich an den Servicetechnik für ähnliche Informationen. · Das Kätemittel, das in die Klimaanlage gefüllt wurde, ist nicht schädlich. Normalerweise tritt es nicht aus. Wenn jedoch Kätemittel austritt und in Kontakt mit Feuer oder höften Toilen wie einem Heizlüfer, einer Petrolumheziehung oder einem Kochherd gewährt, entsteht ein schädliches Gas und es bestehen Brandgebung.

Der Benutzer darf nemals versuchen, die Innenseite des Innenergäts zu waschen. Muss die Innenseite des Gerätes gereinigt werden, worden Sie sich an ihren Handlier. · Nicht geeignete Reinigungsmittel können die Kunststoffelie im Gerätoinnom beschädigten und zu Wasseraustritt führen. Wenn Rei- nigungsmittel mit elektrischen Bauleilen oder dem Motor in Kontakt kommt, treten Fehlfunktionen, Rauch oder Brände auf. · Das Gerät muss in einem Raum ohne kontinuierlich betriebene Zündquellen (zum Beispiel: offenes Feuer, ein in Betrieb bei ndiches Gasgerät oder eine in Betrieb befndiche Elektroheziehung) aufbewahrt werden. · Bedenken Sie, dass Kätemittel geruchslos sein konnen. · Verwendten Sie keine anderen als vom Hersteller empfehlenen Mittel, um das Abtauen zu beschleunigen oder das Gerät zu reinigen. · Nicht durchstehen oder verbrennen.

Das Innenergät muss in Räumen mit mindestens der angegebenen Bodenfläche installiert werden.itte worden Sie sich an ihren Fachhändler.

Dieses Gerät ist für die Verwendung durch Fachleute oder geschultes Personal in Geschäften, in der Leichtindustrie und auf Bauernhöfen oder für dieCOMMMERZIIE Verwendung durch Lalen geeignet.

VORSICHT

Berühren Sie nicht den Luftteinlass oder die Aluminiumflügel des Innen-/Außergerätes. · Dies kann Verletzungen verursachen. Verwendten Sie kein Insektenspray oder andere brennbare Sprays in der Höhe des Gerätes. · Anderenfalls kann es zu Bränden oder Verformung des Gerätes kon- men. Setzen Sie Haustiere oder Zimmerplianzen nicht dem direkten Luftstrom aus. · Dadurch konnen die Haustiere oder Pfl anzen Schadennehmen. Stellen Sie keine anderen elektrischen Geräte oder Möbel unterhalb des Innen-/Außergerätes auf. · Vom Gerät kann Wasser heruntertropfen und Fehlfungtion oder Schä- den verursachen. Lassen Sie das Gerät niemals auf einem beschädigten Installations- stander montiert. · Das Gerät konnte herunterfallen und Verletzungen verursachen. Stellen Sie nicht auf einen Instablen Trittt usw., um das Gerät zu reinigen. · Sie konnten sich verletzen, wenn Sie herunterfallen.

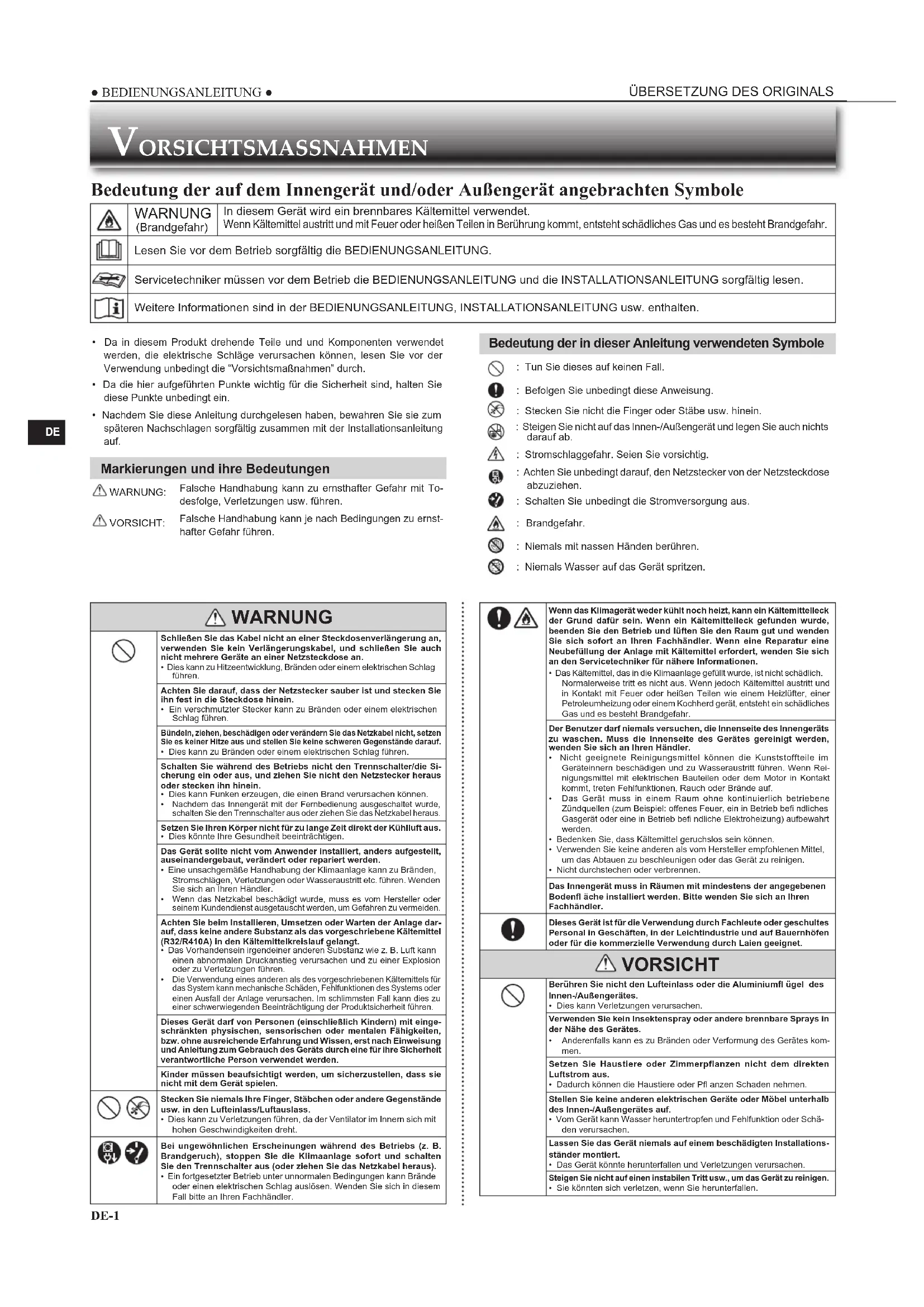

VORSICHTSMASSNAHMEN

Ziehen Sie nicht am Netzkabel.Dadurch konnen einzolno Litzen der Adorn reißen, wodurch Überhit-zungen oder Brände entstehen können.

Laden Sie die Batterien nicht auf odernehmen sie auseinander, undwerfen Sie sie nicht ins Feuer.Dadurch konnen die Batterien austaufen, in Brand geraten oder explodieren.

Betreiben Sie das Gerät nicht länger als 4 Stunden bei hoher Luft-feuchtigkeit (80% RLD oder higher) und/oder bel geöffnetem Fenster oder geöffnter Tür.Dies kann zu Kondenswasser im Klimagerät führen, das auf die Möbel tropen und diese beschädigten kann.Kondenswasser im Klimagerät kann das Wachstum von Pilzen, wie zum Beispiel Schimmelpilzen, begünstere.

Verwenden Sie das Gerät nicht für besondere Einsatzzwecke, z. B. Aufbe-währung von Lebensmitteln, Aufzucht von Tieren oder Pfl anzen, oder zurKonservierung von Präzisionsinstrumenten oder Kunstgegenständen.Die kann zu einer Verschlechterung der Qualität oder gesundheitlichenSchäden an Tieren und Pfl anzen führen.

Setzen Sie Verbrennungsmaschinen nicht dem direkten Luftstrom aus.Dies kann zu unvollständiger Verbrennung führen.

Nehmen Sie unter keinem Umständen Batterien in den Mund, um versehentliches Verschlucken zu vermelden.Das Verschlucken von Batterien kann zu Erstickung und/oder Vergiftung führen.

Bevor Sie das Gerät reiinlagen, schalten Sie es AUS, und ziehen Sie das Netzkabel hersa aus oder schalten Sie den Trennschalter aus).Dies kann zu Verletzungen führen, da der Ventilator im Innern sich mit hohen Geschwindigkeiten dreht.Wenn das Gerät für längerer Zeit nicht benutzt wird, ziehen Sie das Netzkabel hersa (oder schalten Sie den Trennschalter aus).Im Gerät kann sich Staub ansammeln, der eine Überhiltung oder einenBrand verursachen kann.

Ersetzen Sie alle Batterien der Fernbedienung durch neue des gleichen Typs.Wenn Sie alte Batterien zusammen mit neuen Batterien verwenden, kann es zu Überhiltung, Auslaufen oder Explosionen führen.Wenn Batterief üssigkeit mit ihrer Haut oder Kleidung in Kontaktkommen, spulen Sie diese einzot mit sauberem Wasser.Wenn Batterief üssigkeit mit ihren Augen in Kontakt kommt, spullen Sie diese einzot mit sauberem Wasser aus und suchen Sie unverzüglich einen Arzt auf.Achten Sie auf gute Belüftung der Umgebung, wenn das Gerät in einem gemeinsamen Raum mit Verbrennungserträgen betrieben wird.Unzureichende Bolüftung kann zu Sauerstoffmangel führen.Schalten Sie den Trennschalter bzw. die Sicherung aus, sobald Sie Donner hören und die Gefahr eines Blitzschlags besteht.Das Gerät kann durch einen Blitzschlag beschädigt worden.Führen Sie zusätzlich zur normalen Reinigung eine Inspektion und Wartung durch, nachdem die Klimaanlage für mehrere Jahreszeiten verwendet wurde.Verschmutzungen und Staub im Gerät konnen einen unangenehmernGeruch verursachen, Pilzbefall begünstigen oder die Kondensatlleitungverstopfen, so dass Wasser aus dem Innengerät tropf. Wenden Siessich bezüglich Wartung und Inspektion, die besonderes Wissen und Fähigkeiten erfordern, an ihren Handlier.

Bedlenen Sie nlemals Schalter mit nassen Händen.Dadurch konnen Sie einen elektrischen Schlag erleiden.

Reinigen Sie die Klimageräte nicht mit Wasser, und stellen Sie keine Behälter mit Flüssigkeiten darauf, z. B. eine Blumenvase.Dies kann zu Branden oder einem elektrischen Schlag führen.

Steigen Sie nicht auf das Außergerät, und stellen Sie auch keine schweren Gegenstände darauf ab.Dies kann zu Verletzungen führen, wenn Sie oder der Gegenstand herunterfallen.

WICHTIG

Verschmutzte Filter führen zu Kondensation im Klimmagerät, wodurch das Wachstum von Pilzen, wie zum Beispiel Schimmelpilzen, begunstigt wird. Es wird daher empfohlen, die Luftfliter alle 2 Wochen zu reinigen.
Achten Sie vor der Inbetriebnahme daraufuf, dass sich die horizontalen Flügel in geschlossener Position befirn den. Beßn den sich die horizontalen Flügel bei der Inbetriebnahme in geöffner Position, kehren sie u. U. nicht In die richtige Position zureckl.

Für die Installation

WARNING
	Für die Installation der Klimaanlage wenden Sie sichitte an ihren Fachhändler.Da die Installation besonderes Wissen und Fähigkeiten erfordert, sollte sie nicht vom Anwender durchgeführt werden. Eine fehlerhaft Installierte Anlage kann zu Leckagen, Bränden oder elektrischem Schlag führen.
	Verwenden Sie für die Stromversorgung der Klimaanlage einen separates Sicherungskreis.Die Zusammenhangung mit anderen Verbrauchern kann zu Überhitzung oder Brandgeführ führen.
	Installieren Sie die Klimaanlage niemals an einem Ort, an dem brennbare Gase austreten konnen.Falls Gas austritt und sich in der Höhe des Außengerätes ansammelt, kann es zu einer Explosion kommt.
	Erden Sie das Gerät ordnungsgemäß.Schließen Sie niemals die Erdungsleitung an ein Gasrohr, Wasserrohr, an einen Blitzbaleiter oder an den Erdungsleiter einer Kommunikationsanlage (Telefon usw.) an. Durch nicht fachgerechte Erdung kann es zu einem elektrischen Schlag kommt.
VORSICHT
	Installieren Sie je nach Aufstellungsort der Klimaanlage (zum Beispiel in besondere faughten Gegenheiten) einen Isolationswächter.Falls kein Isolationswachter installiert wird, kann es zu einem elektrischen Schlag kommt.
	Achten Sie darauf, dass das Wasser korrekt abgeführ wird.Wenn die Kondensatlleitung nicht richtig Funktioniert, kann Wasser aus dem Inneren-/Außengerät tropfen und die Möbel benässen und beschä-digen.

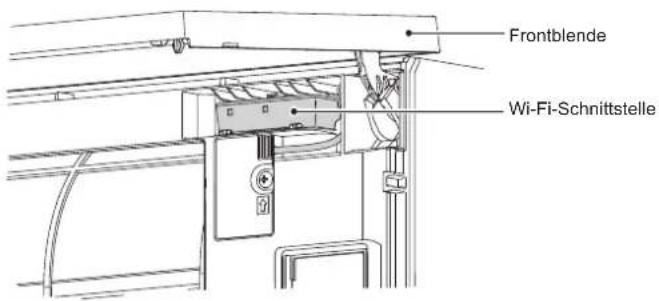

Für die Wi-Fi-Schnittstelle

WARNING (Eine falsche Handhabung kann ernste Folgen haben, einschließlich schwer- ren Verletzungen oder Tod.)
	Dieses Gerät kann von Kindern ab 8 Jahren sowie Personen mit ein- geschänkten körperslichen, sensorischen oder mentalen Fähigkeiten bzw. ohne ausreichende Erfahrung und Wissen erst nach Einweisung oder Anleitung zum sicheren Gebrauch des Geräts und Kennnits der möglichen Gefahren bei der Anwendung verwendet werden.
	Kinder sollenn nicht mit dem Gerät speilen. Die Reinigung und Wartung sollte von Kindern nicht ohne Überwachung durchgeführt werden.
	Die Wi-Fi-Schnittstelle nicht in der Höhe von Medizingräten oder Per- sonen, die ein Medizingrätragen, wie zum Beispiel einen Herzschritt- macher oder einen implantierbaren Herzdefi brillator, verwenden. • Andemfalls können Fehlfunktionen des Medizinsystems oder -geräts zu einem Unfall führen.
	Installeren Sie die Wi-Fi-Schnittstelle nicht in der Höhe von automa- tischen Steuereräten wie automatischen Türen oder Brandmeldern. • Andemfalls können Fehlfunktionen Unfälle verursachen.
	Berühren Sie die Wi-Fi-Schnittstelle nicht mit nassen Händen. • Andemfalls kann das Gerät beschädigt werden oder es besteht Gefahr von elektrischen Schlägen oder Bränden.
	Spritzen Sie kein Wasser auf die Wi-Fi-Schnittstelle und verwenden Sie sie nicht in einem Badezimmer. • Andemfalls kann das Gerät beschädigt werden oder es besteht Gefahr von elektrischen Schlägen oder Bränden.
	Wenn die Wi-Fi-Schnittstelle herunter gefallen oder der Halter oder das Kabel beschädigt ist,ziehen Sie den Netzstecker ab oder schalten Sie den Tronschalter aus. • Dies kann zu Bränden oder einem elektrischen Schlag führen. Wenden Sie sich in thisem Fallitte an ihren Fachhändler.
VORSICHT (Eine falsche Handhabung kann Folgen haben, einschließlich Verletzungen oder Beschädigungen des Gebäudes.)
	Stellen Sie sich nicht auf einen instabilen Tritthocker, um die Wi-Fi- Schnittstelle einzurichten oder zu reinigen. • Sie konnten sich verletzen, wenn Sie herunterfallen.
	Verwenden Sie die Wi-Fi-Schnittstelle nicht in der Höhe anderer drahtloser Geräte, Mikrowellen, Schnurloser Telefone oder Faxgeräte. • Andemfalls kann es zu Fehlfungtionen kommt.

ENTSORGUNG

Fig. 1

Zur Entsorgung these Products wenden Sie sichitte an Ihren Fachhander.

Hinweis:

Dieses Kennzechnungssymbol gilt nur fur EU-Länder. Dieses Symbol entspricht der Richtlinie 2012/19/EU Artikel 14 Informationen fur Nutzer und Anhang IX und/oder der Richtlinie 2006/66/EG Article 20 Informationen fur Endnutzer und Anhang II.

Ihr MITSUBISHI ELECTRIC-Produkt wurde unter Einsatz von qualitat. hochwertigen Materialien und Komponenten konstruiert und gefertigt, die fur Recycling und/oder Wiederverwendung geeignet sind. Dieses Symbol beweutet, dass elektrische und elektronische Geräte sowie Batterien und Akkus am Ende ihrer Nutzungsdauer von Hausmüll getrennt zu entsorgen sind. Wenn ein chemisches Symbol unterhalb des Symbols (Fig. 1), beweutet dies, dass die Batterie bzw. der Akku ein Schwermetall in einer bestimmen Konzentration enthalt. Dies wird wie folgt angegeben: Hg: Quecksilber (0,0005%), Cd: Cadmium (0,002%), Pb: Blei (0,004%) In der Europäischen Union gibt es entsprechende Sammelsysteme für gebrauchtene Elektrik- und Elektronikgräte einerseits sowie Batterien und Akkus andererseits.itte entsorgen Sie diese Gerät, Batterien und Akkus vorschstämig bei ihrer gemeinsenen Sammelstellere oder im ortlichen Recycling-Zentrum.itte halten Sie uns, die Umwelt zu erhalten, in der wir leben!

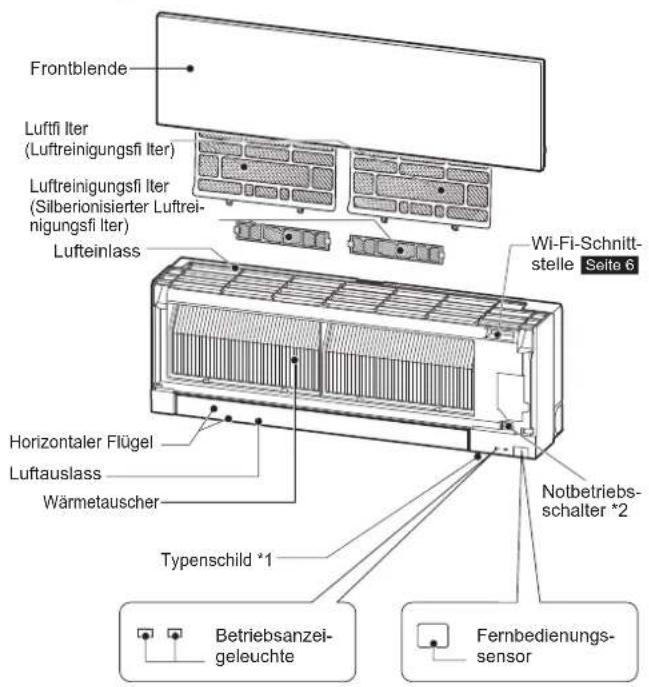

BEZEICHNUNGENDER TEILE

Innengerät

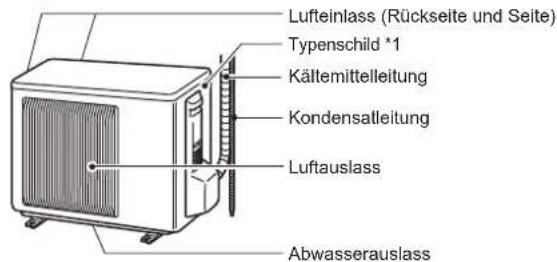

Außererat

Das Aussehen von Außergeräten kann sich von der Abbildung unterschieden.
*1 Herstellungsjahr und -monat sind auf dem Typenschild angegeben.

^2 Wenn die Fernbedienung nicht verwendet werden kann... Der Notbetrieb (Emergency Operation) kann durch Drücken des Notbetriebsschalters (E.O. SW) am Innengerat eingeschaltet werden.

Mit jedem Druck der Taste E.O. SWändert sich die Betriebsart in dieser Reihenfolge:

Eingesetelle Temperatur: 24^ Ventilatorgeschwindigkeit: Mittel
Horizontalfigel: Auto

VORBEREITUNG VOR DEM BETRIEB

Vor dem Betrieb: Stecken Sie den Netzstecker in die Netzsteckdose und/oder schalten Sie den Trennschalter bzw. die Sicherung ein.

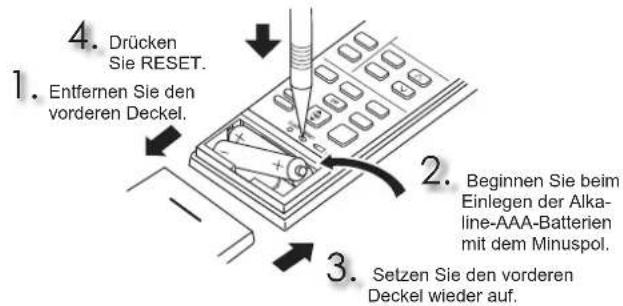

Einsetzen der Batterien in die Fernbedienung

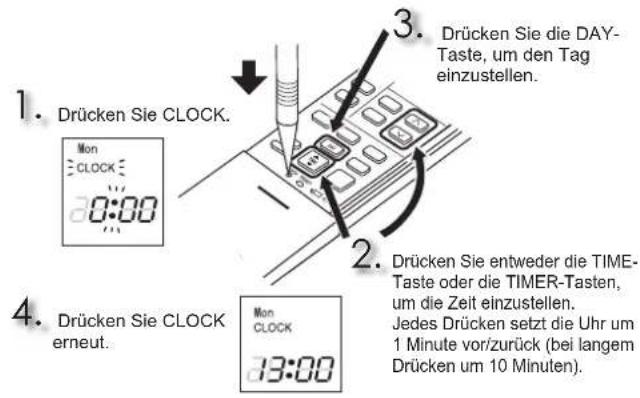

Einstellen der aktuellen Uhrzeit

VORBEREITUNG VOR DEM BETRIEB

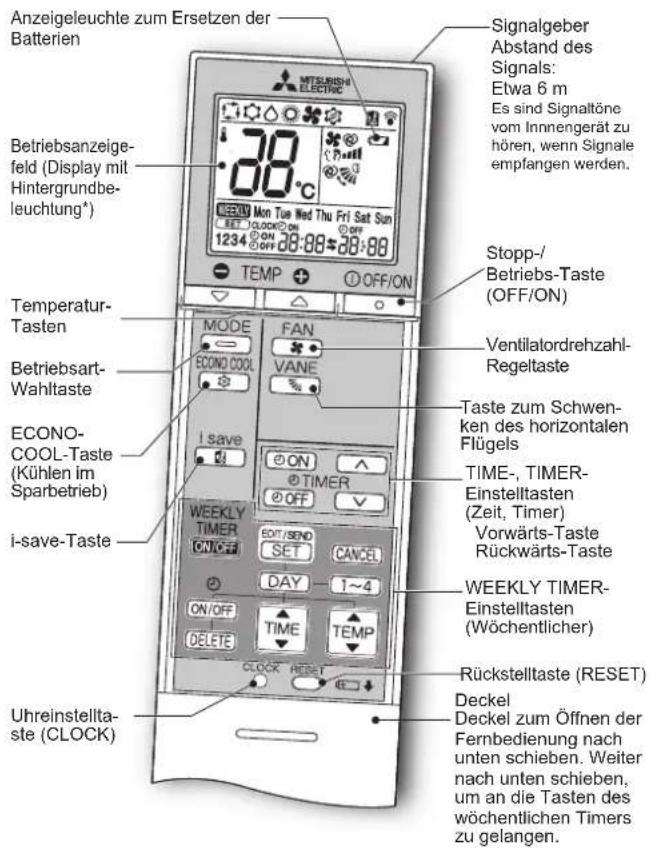

Fernbedienung

* Die Hintergrundbeleuchting schaltet sich bei Verwendung der Fernbedienung ein. Wir die Fernbedienung für eine Zeit nicht benutzt, schalit sich die Hintergrundbeleuchting aus.

Benutzen Sie nur die mit dem Gerat gefelte Fernbedienung.

Benutzen Sie keine anderen Fernbedienungen

Wenn 2 oder mehr Innenablagen nahe bebeinander aufgestellt sind, kann eine Innenzagte auf die Fernbediennung reaglierten, aberwohl der Befehn nicht für sie vorgegeben war.

TIME-, TIMER-Einstelltaste (Zeit, Timer) Die Zeit erhohen/verringern

ON (ON timer) : Das Gerät schaltet sich zur eingestilten Zeit EIN.

OFF timer) : Das Gerat schaltet sich zur eingestellten Zeit AUS.

Drucken Sie (vorwarts) und (rückwart), um die Timer-Zeit einzustellen.

WEEKLY TIMER-Einstelltasten (Wochentlicher)

Drucken Sie in den Einstellmodus für den wochentlichen Timer zu wechseln.

Drücken Sie und um Einstelltag und -nummer zu wahlen.

Drucken Sie ON/OFF Zeit und Temperatur einzustellen.

Drucken Sie die Einstellung des wochentlichen Timers abzuschreiben und zu übertragen.

WEEKLY
DRucken Sie TICHTEN den wochentlichen Timer auf EIN zu schalten. (leuchte)

WEEKLY
Drucken Sie erneut TIMER m den wochentlichen Timer auf AUS zu schalten. (NEELY erlischt.)

Stopp-/Betriebs-Taste (OFF/ON)

Betriebsart-Wahltaste

Temperatur-Tasten

Mit jedem Druck steigt oder sinkt die Temperatur um 1^

Ventilatorrehzahl-Regeltaste

Steuertaste für vertikalen Luftstrom

Luftstromrichtung nach links und rechts

Bewegen Sie den Vertikalflugel von Hand, bevor Sie den Betrieb starten.

i-saving-Taste

Eine vereinfache Rückstellfunktion ermöglich es, die bevorzugte (voreingestelle) Einstellung mit einfachem

Drucken deraste wieder aufzurufen.Durch erneutes

Drücken der Taste können Siesofar zur vorherigen Einstellung wechseln.

ECONO-COOL-Taste (Kühlen im Sparbetrieb)

Die eingestellte Temperatur und die Luftstromrichtung werden automatisch durch den Mikroprozessor geändert.

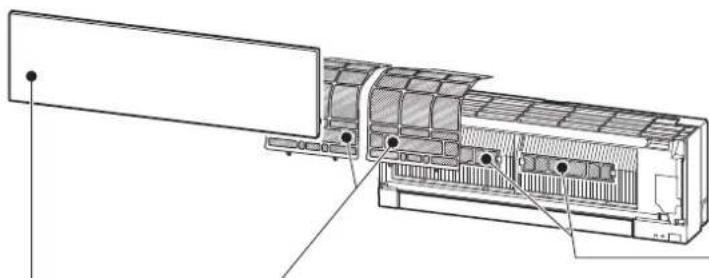

REINIGEN

Anweisungen:

• Schalten Die Stromversorgung (Trennschalter, Sicherung usw.) aus, bevor Schal das Gerät reinigen.
• Achten Sie daraufauf, keine Metallteile mit ihren Händen zu berühren.
• Verwenden Sie kein Benzin oder andere Lösemittel, Scheuermittel oder Insektizide.
• Verwenden Sie nur milde Waschlösungen.
• Verwenden Sie keine Scheuerbürste, keinen harten Schwamm oder Ähnliches.

Den horizontalen Flugel nicht einweichen oder spulen.
- Verwenden Sie kein Wasser mit einer Temperatur von mehr als 50^ .
- Setzen Sie nie Teile direktem Sonnenlicht, Hilze oder offenem Feuer aus, um sie trocknen.
- Wenden Sie keine übermäßig Kraft auf den Ventilator an, da dies Risse oder Brüche verursachen kann.

Luftfi Iter (Luftreinigungsf Iter)

- Alle 2 Wochen reinlagen

• Entfernen Sie Ablagerungen mit einem Staubsauger, oder waschen Sie sie mit Wasser aus.
• Lassen Sieihn nach dem Waschen mit Wasser gründlich im Schaten trocknen.

Frontblende

Luftreinigungsfiter (Silberionisierter Luftreinigungsfiter)

Alle 3 Monate reinigen.

• Entfernen Sie Verschmutzungen mit einem Staubsauger.

Wenn sich Verschmutzungen nicht mit dem Staubsauger entfernen halten:

• Tauchen Sie den Filter mit dem Rahmen vor dem Waschen in lauwarmes Wasser.
• Lassen Sieihn nach dem Waschen gründlich im Schatten trocknen. Befestigen Sie alle Laschen des Filters.

Jedes Jahr:

• Erseten Sie ihren für die spezifische Leistungen durch einen neuen Luftreinigungsf. liter.
  Teilenummer MAC-2370FT-B

Ziehen zum Lösen vom Luftfliiter

1. Hebem Sie die Frontblende an, bis ein Klick zu horen ist.
2. Schlieben Sie die Frontblende fest und drucken Sie die mit den Pfeilen angezeigten Positionen.
3. Reinigen Sie die Frontblende ohne sie aus dem Gerät auszubauen.

• Wischen Sie sie mit einem weichen, trockenen Tuch ab. Ein entspruchendes weiches, trockenes Tuch ist nur im Lieferumfang des Typs MSZ-EF**VGB enthalten.
• Verwenden Sie ein spezielles WEICHES, TROCKENES TUCH. Teilenummer MAC-1001CL-E
• Lassen Sie die Frontblende nicht im Wasser.

Wichtig

• Die Oberfläche des Innengerats zerkratzt leicht, reiben oder schlagen Sie das Gerat dazu nicht mit harten Gegenständen. Achten Sie beim Ein- oder Ausbau der Frontblende daraufuf, sie nicht zu zerkratzen.
• Verwenden Sie kein Scheuermittel, um Kratzer auf der Oberfläche des Innengerats zu vermeiden.
• Auf der Oberfläche des Innengerats werden schnell Fingerabdrücke hinterlassen. Wenn Sie Fingerabdrücke bemerken, wirschen sie sie vorsichtig mit einem weichen, trockenen Tuch ab.
• Wenn Sie ein handelsübliches mit Chemikalien imprämigertes Tuch verwenden, folgen Sie den entsprechenden Anweisungen.
  Die Frontblende nicht über einen längeren Zeitraum offen setzen.

Wichtig

• Reinigen Sie die Filter regulmäßig für Beste Leistungen und Senkung des Stromverbrauchs.
• Verschmutzte Filter führen zu Kondensation im Klimagerät, wodurch das Wachstum von Pilzen, wie zum Beispiel Schimmelpilzen, begunstigt wird. Es wird ihrer empfehlen, die Luftfi liter alle 2 Wochen zu reinigen.

These Angaben basieren auf VERORDNUNG (EU) Nr. 528/2012

MODELLBEZICHNUNG	Behandelter Antikel (Teilebezeichnung)	Aktive Substanzen (CAS-Nr.)	Eigenschaft	Benutzungshinweis (Informationen zum sicheren Umgang)
MSZ-EF18/22/25/35/42/50VGWMSZ-EF18/22/25/35/42/50VGBMSZ-EF18/22/25/35/42/50VGSMSZ-EF18/22/25/35/42/50VGKWMSZ-EF18/22/25/35/42/50VGKBMSZ-EF18/22/25/35/42/50VGKS	FILTER	Silber-Zink-Zeolith (130328-20-0)Silber-Natrium-Wasserstoff-Zir-kon-Phosphat (265647-11-8)2-Oktyl-2H-isothiazol-3-on (OIT)(26530-20-1)	AntibakteriellAnti-Schim-melmittel	• Verwenden Sie这点es Produkt gemäß den Angaben in der Anleitung und nur für den vorgesehenen Zweck.Nicht in den Mund stecken. Von Kindern fernhalten.
MAC-2370FT-E FILTER Silber-Zink	-Zeolith (130328-20-0)	Antibakteriell		• Verwenden Sie这点es Produkt gemäß den Angaben in der Anleitung und nur für den vorgesehenen Zweck.Nicht in den Mund stecken. Von Kindern fernhalten.

KONFIGURIEREN DER Wi-Fi-SCHNITTSTELLE (Nur Typ VGK)

These Wi-Fi-Schnittstelle wird an ein Innengerat angeschlossen und dient zur Kommunikation von Statusinformationen und Steuerung der Befehle von MELCloud.

Hinweis:

• Richten Sie eine Verbindung zwischen der Wi-Fi-Schnittstelle und dem Router ein. Lesen Sie das KONFIGURATIONSHANDBUCH und die SETUP QUICK REFERENCE GUIDE (KURZANLEITUNG FÜR DIE KONFIGURA TION), die mit dem Gerat geliefert werden.
• Das KONFIGURATIONSHANDBUCH fi nden Sie auf folgender Website. http://www.melcloud.com/Support
• Das MELCloud User Manual (MELCloud Benutzerhandbuch) fänden Sie auf folgender Website. http://www.melcloud.com/Support

TECHNISCHE DATEN

Model	Set-Bezeichnung		— MSZ-EF25V(G)(H) MSZ-EF35VG(H) MSZ-EF42VG MSZ-EF50VG
	Innengerät		MSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S)		MSZ-EF25VG(K)(W/B/S)		MSZ-EF35VG(K)(W/B/S)		MSZ-EF42VG(K)(W/B/S)		MSZ-EF50VG(K)(W/B/S)
	Außererät		—		MUZ-EF25VG(H)		MUZ-EF35VG(H)		MUZ-EF42VG		MUZ-EF50VG
Funktion			Kühlen	Heizen	Kühlen	Heizen	Kühlen	Heizen	Kühlen	Heizen	Kühlen
Netzanschluss			~ /N, 230 V, 50 Hz
Leistung		kW	—	—	2,5	3,2	3,5	4,0	4,2	5,4	5,0
Eingang		kW	—	—	0,54	0,700	0,910	0,950	1,200	1,455	1,540
Gewicht	Innengerät	kg	11,5
	Außererät	kg	—		31		34		35		40
Kältemittelöfflung (R32)		kg	—		0,62		0,74		0,74		1,05
IP-Code	Innengerät		IP 20
	Außererät		—		IP 24
Zulässiger Betriebsüberdruck	LP ps	MPa	—		2,77
	HP ps	MPa	4,17
Geräuschpegel(SPL)	Innengerät (Sehr Hoch/Hoch/ Mittel/Niedrig/Lautlos)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	46/38/30/24/21	43/39/35/31/28	48/41/35/30/28	43/40/36/33/30
	Außererät	dB(A)	—		47	48	49	50	50	51	52

Technische Daten des Innengerats für Multi-Verbindung VERORDNUNG (EU) 2016/2281

Model	Innengerät			MSZ-EF18VG(K) (W/B/S)	MSZ-EF22VG(K) (W/B/S)	MSZ-EF25VG(K) (W/B/S)	MSZ-EF35VG(K) (W/B/S)	MSZ-EF42VG(K) (W/B/S)	MSZ-EF50VG(K) (W/B/S)
Leistung	Kühlen	Sensibel	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Latent	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Heizen		kW	2,10	2,50	2,90	4,00	4,80	5,70
Eingang			kW	0,027	0,027	0,027	0,031	0,031	0,034
Geräuschpegel (Schalleistungs-pegel)	Sehr Hoch/Hoch/Mittel/Niedrig/Lautlos		dB(A)	60/54/47/41/39	60/54/47/41/39	60/54/47/41/39	60/54/47/42/39	60/57/53/49/46	60/57/53/50/47

Garantierter Betriebsbereich

		Innengerät	Außengerät
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Kühlen	Obergrenze	32°C DB23°C WB	46°C DB-	46°C DB-
	Untergrenze	21°C DB15°C WB	-10°C DB-	-10°C DB-
Heizen	Obergrenze	27°C DB-	24°C DB18°C WB	24°C DB18°C WB
	Untergrenze	20°C DB-	-15°C DB-16°C WB	-20°C DB-21°C WB

DB: Trockentemperatur
WB: Feuchttemperatur

Hinweis:

1. Angabebedingungen

Kuhlen - Innengerat: 27^ DB, 19^ WB

Außengerat: 35°C DB

Heizen - Innengerat: 20^ DB

AuBengerat: 7^ DB, 6^ WB

1. Für EF18/22 werden keine technischen Daten für einteilige Kombination gegeben. Diese Innengeräte sind nur für Mehrfachsystem-Klimageräte vorgesehen.

Für die technischen Daten von Mehrfachsystemen wenden Sie sichtie an ihren Handler und/oder schauen Sie in die entsprechendeBroschüre.

Wi-Fi-Schnittstelle

Modell	MAC-577IF2-E
Eingangsspannung	DC 12,7 V (von Innengerät)
Leistungsaufnahme	MAX. 2 W
Größe H×B×T (mm)	73,5×41,5×18,5
Gewicht (g)	46 (einschließlich Kabel)
Sendeleistungspegel (MAX.)	20 dBm bei IEEE 802.11b
Funkkanal	1ch ~ 13ch (2.412-2.472 MHz)
Funkprotokoll	IEEE 802.11b/g/n (20)
Verschlüsselung	AES
Authentifi zierung	WPA2-PSK
Softwareversion	XX.00

Die Konformitätserklung finden Sie auf folgender Website.
http://www.melcloud.com/Support

WENNSIEEINPROBLEM VERMUTENSOLLTEN

In den folgenden Fälle sollen Sie den Betrieb stoppen und ihren Fachhändler benachrichtigen.

• Wenn Wasser aus dem Innengerat austritt oder herabtropft.
• Wenn die Betriebsanzeigeleuche blinking.
• Wenn die Sicherung haufi g herausspringt.
• Das Signal der Fernbedienung kann in einem Raum mit bestimmen Leuchtstoffl ampen (Neonrohren usw.) nicht empfangen werden.
• Der Betrieb der Klimaanlage ruft Störungen im Rundfunk- oder Fernsehpempfang hervor. In thisem Fall ist möglichere weise ein Antennenversteller für das betroffene Gerat erforderlich.
• Wenn ungewöhnliche Gerausche zu horen sind.
• Wenn ein Kaltemittelleck festgestellt wird.

CONSIGNES DE SECURITE

Knapp for Funktionsva

Temperaturknappar

Varje tryckning hojer erler saker temperaturen med 1^

Hver gang du trykker pa E.O. SW skifter driftsmodus i folgende rekkefolge:

KLARGJØRING FØR BRUK

EG-KONFORMITÄTSERKLÄRUNG

DECLARATION DE CONFORMITE CE

EG-CONFORMITEITSVERKLARING

Hinweis: Die Seriennummer befindet sich auf dem Kennschild des Produkts.

EG-KONFORMITÄTSERKLÄRUNG

DECLARATION DE CONFORMITE CE

EG-CONFORMITEITSVERKLARING

Hinweis: Die Seriennummer befindet sich auf dem Kennschild des Produkts.
