MSZEF25VGKW - Kliimaseade MITSUBISHI - Tasuta kasutusjuhend

Toote tüüp	Seinale paigaldatav split-kliimaseade
Mark	Mitsubishi Electric
Mudel	MSZ-EF25VGKW (siseseade) / MUZ-EF25VG (välisseade)
Jahutusvõimsus	2,5 kW
Küttevõimsus	3,2 kW
Toiteallikas	230 V, 50 Hz, ühefaasiline
Elektritarve (jahutus)	0,54 kW
Elektritarve (küte)	0,700 kW
Külmaaine	R32 (kogus 0,74 kg)
Siseseadme kaal	11,5 kg
Välisseadme kaal	34 kg
Siseseadme mõõtmed (L × K × S)	880 × 295 × 247 mm (ligikaudne)
Välisseadme mõõtmed (L × K × S)	800 × 550 × 285 mm (ligikaudne)
Sisemüra tase (väga kõrge / vaikne)	42 / 19 dB(A)
Välimüra tase	47 dB(A)
Peamised funktsioonid	Jahutus, küte, niiskuse eemaldamine, ventilatsioon, energiasäästurežiim (Econo Cool), i-save, nädalataimer
Õhufilter	Ioniseeritud hõbedaga õhupuhastusfilter (antibakteriaalne, hallitusvastane)
Wi-Fi liides	Jah (ühildub MELCloudiga)
Hooldus ja puhastus	Õhufiltri puhastus iga 2 nädala tagant; puhastusfiltri vahetus kord aastas
Ohutus	Seiskumine rikke korral, kaitse külmaaine lekke eest, soovitatav rikkevoolukaitse
Välisseadme kaitseaste (IP)	IP24

Korduma kippuvad küsimused - MSZEF25VGKW MITSUBISHI

Kuidas puhastada õhufiltrit?

Lülitage toide välja. Eemaldage esipaneel, seejärel filter. Puhastage seda tolmuimejaga või peske puhta veega. Laske varjus kuivada enne tagasipaigaldamist. Filtrit on soovitatav puhastada iga 2 nädala tagant.

Mida teha, kui kliimaseade ei jahuta?

Kontrollige, et filter pole ummistunud. Veenduge, et seadistatud temperatuur on madalam ruumitemperatuurist. Kui probleem püsib, kontrollige, et kaitselüliti on sisse lülitatud ja kaugjuhtimispult töötab. Vajadusel pöörduge volitatud müüja poole.

Kuidas kasutada nädalataimerit?

Vajutage nuppu WEEKLY, et siseneda seadistusrežiimi. Valige päev, seejärel reguleerige soovitud sisse- ja väljalülitusaeg temperatuurinuppude abil. Kinnitamiseks vajutage SET. Aktiveerige taimer, hoides WEEKLY nuppu all, kuni indikaator süttib.

Mida teha veakoodi või vilkuva märgutule korral?

Seiskage kliimaseade ja ühendage toide lahti. Vaadake veakoodi tuvastamiseks kasutusjuhendit. Kui probleem püsib, pöörduge volitatud müüja poole teeninduse saamiseks.

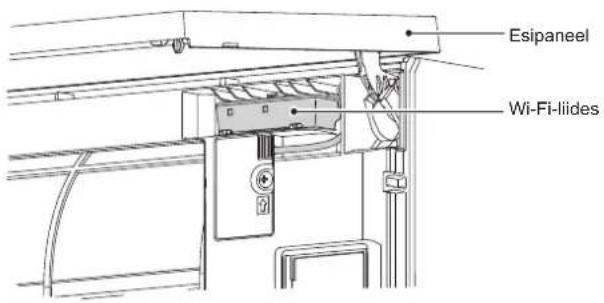

Kuidas ühendada Wi-Fi liides?

Vaadake seadmele kaasasolevat seadistusjuhendit. Laadige alla rakendus MELCloud, looge konto ja järgige juhiseid kliimaseadme oma Wi-Fi võrguga sidumiseks. Wi-Fi liides ühildub tavarouteritega.

Millist külmaainet seade kasutab?

Kliimaseade kasutab külmaainet R32, mis on tuleohtlik. Järgige ohutusjuhiseid: lekke korral õhutage ruumi ja konsulteerige spetsialistiga.

Kas tohib kasutada pikendusjuhet toitejuhtme jaoks?

Ei, pikendusjuhtme või adapteri kasutamine on keelatud. Ühendage pistik otse pühendatud maandatud pistikupessa tule- või elektrilöögiohu vältimiseks.

Kuidas reguleerida õhuvoolu suunda?

Kasutage vertikaalse suuna (horisontaalne siiber) reguleerimiseks kaugjuhtimispulti. Vasak-parem suuna jaoks liigutage vertikaalset siibrit enne käivitamist käsitsi.

Mida teha, kui siseseadmest lekib vett?

Seiskage seade kohe ja lülitage toide välja. Kontrollige, et kondensaadialus pole ummistunud. Kui leke püsib, pöörduge volitatud paigaldaja poole kontrollimiseks.

Kas õhupuhastusfiltrit on võimalik vahetada?

Jah, õhupuhastusfiltrit (ioniseeritud hõbedaga) tuleb optimaalse jõudluse tagamiseks vahetada kord aastas. Tootekood on MAC-2370FT-B.

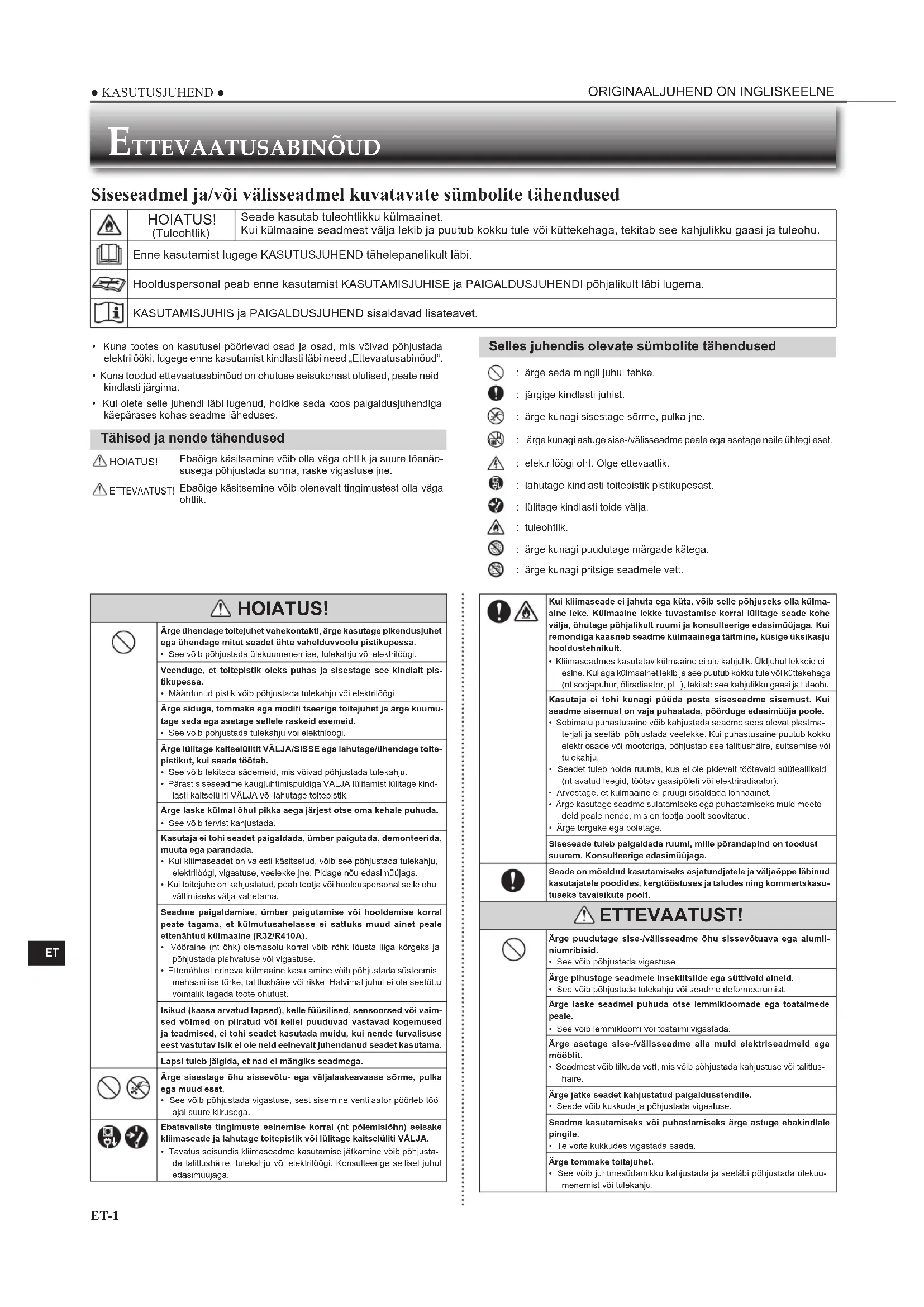

KASUTUSJUHEND MSZEF25VGKW MITSUBISHI

	HOIATUS! (Tuleohtlik)	Seade kasutab tuleohtlikku külmaainet. Kui külmaaine seadmest välja lekib ja puutub kokku tule või küttekehaga, tekitab see kahjulikku gaasi ja tuleohu.
	Enne kasutamist lugege KASUTUSJUHEND tähelepanelikult.lib.i.
	Hoolduspersonal peab enne kasutamist KASUTAMISJUHISE ja PAIGALDUSJUHENDI põhjalikult.lib.i lugema.
	KASUTAMISJUHIS ja PAIGALDUSJUHEND sisaldavad lisateavet.

Kuna tootes on kasutusel poorlevad osad ja osad, mis voivad pohjustada elektrilooki, lugege enne kasutamist kindlasti labi need,Ettevaatusabinoud
Kuna toodud ettevaatusabinoud on ohutuse seisukohast olulised, peate neid kindlasti jargima.
Kui olete selle juhendi labi lugenud, hoidke seda koos paigaldusjuhendiga kaeparas kohas seadme laheduses.

Tahised ja nende tahendused

HOIATUSI
Ebaöige käsitsemine voib olla väga ohtlik ja suure töenö-susega pöhjustada surma, raske vigastuse jne.
ETTEVAU
Ebaöige käsitsmine vöib olenevalt tingimustest olla väga ohtlik.

HOIATUS!

Arge ühendage toitjuhet vahekontakti, järe kasutage pikendusjuhet
ega ühendage mit teat seadet uchte vaheldevduvvool pistikupessa.
- See vöbl pohjustada ülekuumemisenise, tulekahu völ elektriögi.

Veenduge, et toitepistik oleks puhas ja sisestage see kindlait pistikupessa.
Maardunud pistik voib pohjustada tulekahju voi elektrilooqi.

Arige siduge, tõmme gao modi tseerige toitejuhert ja arge kuumutage seda ego asetage sellere rasked esemeid.
See voib pohjustada tulekahju voi elektrilooigi.

Arglulitage kaiseliluit VALJA/SISSE ega lahutage/uhendage toiteplktukseade totab.

See voib tekitada sademeid, mis voivad pohjustada tulekahju.
- Parast siseadeam kae gjuhtimispidulgia VALJA lullamtist lullage kindlasti kaiteisuli VALJA voi lataghe totoptiski.

Arge laske kulmal ohul pikka aega jarjest otse omakehale puhuda.
See voib tertivist kahjustada.

Kasutaja el tohi seadet palgaldada, limber palgutada, demonteerida, muuta ega parandada.

Kui kllimaseadot on valesti kaisitetud, vib see pohjustada tulekajhu, elektrilogoi, vigastuse, veeleleke Jie. Pidage nou edasimuujaga.
Kui toiljejuhe on kahjalustad, peab toejia voi hooduspersonal selle ohu valtisaks valja vahetama.

Seadme paigaldamise, timber paigutamise voi hooddamise korral peate tagama, et külmutusahelasse i sattuks muud ainet peale ettenähtud külmaaine (R32/R410A).

Vöräorne (n'thok) olemasolu korral vöbl roh tõusta liiga körgeks ja pöhjustada plahvatus vii vigastue.
- Ettonahtt erineva kullmaaine kasutamine voib pohjustada susteomis mehaanilise torke, talitushaire voi rike. Halvimal juhul ei ole seetottu volmalik tagada toote uhstunt.

Isikud (kaasa arvatud lapsed), kelle flusilssed, sensoorsd voi valmsed volmed on piratud voi keelu puuvudv vastavad gokemused ja teadmiv, e tiohi seadet kasutada midu, kui nende turvalisuse eest vastutay islk el ole neld eelnevalt juhendanud seadet kasutama.
Lapsi tuleb jalgida, et nad ei mangiks seadmega.

Argle slsestage ohu slsevotu-ega vajalaskevasse sorme,pulka egumud eset.
- See völb pohjustada vigastuse, sest siseamine ventilator poorle to ajal suure kilireugea.

Ebataliste tingimuste esinemise korral (nt polemislohn) seisake klimaseade ja lahutage toitepistik voi lulitage kaitseuliti VALJA.
Tavatus soisundis klimeaseadmo kasutamise jaktamine voib pohjustada talitushaire, tulekahu voi elektriloggi. Konsulteering sellisel juhul edasimuuga.

Selles juhendis olevate sumbolite tahendused

: arge seda mingil juhul tehke.

:jargige kindlastijuhist.

: arge kunagi sisestage sorme, pulka jne.

: arge kunagi astuge sise-/valisseadme peale ega asetage neile uhtegi eset.

: elektrilögi oht. Olge ettevaatlik.

: lahutage kindlasti toitepistik pistikupesast.

: lulitage kindlasti toide valja.

: tuleohtlik.

: arge kunagi puudutage margade katega.

: arge kunagi pritsige seadmele vett.

Kui kiliimaseade ei jahuta ega kūta, vöib selle pöhjuseks olla kūlma-aine leke. Kūlmaaine lekke tuvastamise korral lūlitage seade kohe vālja, āhutage pöhjalikult ruimi ja konsulteirige edasilūjaga. Kūl remondiga kaasneb seadme kūlmainaega tāitmine, kūsige üskisakju hooldustehnikult. · Kūlimaseadmes kasutatav kūlmaaine ei ole kahjulik. Üldjuhul lokkoid ei esine. Kūa aga kūlmaainet leibj va see puutub kokku tule vii kūttekehaga (nt soojiuhur, ùllradiator, plitt), tekitab see kahjuliku gaasi ja tuleohu.

Kasutaja el tohi kunagl pūdura pesta sīlseasadme sīlemust. Kū seadme sismust on vaja puhasada, pörörduge edasilūjua poole. · Sobimu tuhasusaine vöib kahjustada seadme sees olevat plastma-terjali ja seeläbi pöhjustada veolekke. Kū puhasusaine puutub kokku elektriosade vii mootoriga, pöhjustab see talitushäire, suitsemise vii tulekahu. · Seadet tuleb hoda ruumis, kus ei ole pidevalt tōotvaid sūteallikaid (nt avatud leegid, tōotva gasaipöleti vii elektriradiator). · Arvestage, et kūlmaaine ei pruugi sildadda lōhnaiinet. · Arge kasutage seadme sulatamiseks ega puhasamiseks muid meeto-deid peale nende, mIs on toolja poolt soovilatud. · Arge torgake ega pōletage.

Siseseade tuleb paigaldada ruimi, mille pörandapInd on toodust suurem. Konsulteirige edasilūjuga.

Seade on moeldud kasutamiseks asjatundjatele ja vāljaöppe labinud kasutajatele poodides, kergööstuses je taludes ning kommertskasù-tuseks tavaisikute pooll.

ETTEVAATUST!

Arge puudutage sise-/vällsseadme öhu sīssevötuava ega alumil-niumrìbisid. · See vöib pöhjustada vigastuse.

Arge pihustage seadmele insektitslide ega sūttivaid aineid. · See vöib pöhjustada tulekahu vii seadme deformerumist.

Arge laske seadmal puhuda otse lemmikloomade ega toataimedepaale. · See vöib lemmikloomi vii toataimi vigastada.

Arge asetage sise-/vällsseadme alla muid elektriseadmeid ega mòblit. · Seadmest vöib tikkuda vett, mis vöib pöhjustada kahjustuse vii talitus-häire.

Arge jäte seadet kahjustatud paigaldusstendile. · Seado vöib kukkuda ja pöhjustada vigastuse.

Seadme kasutamiseks vii puhasamlseks arge astuge ebakindlae pingile. · Te vöite kukkudes vigastada saada.

Arge tōmmake toitéjuhet. · See vöib juhtmesidamikku kahjustada ja seeläbi pöhjustada tulekuu-menemist vii tulekahu.

ETTEVAATUSABINÖUD

	Ärge laadige ega demonteerige patareasid ega visake neid tulle. · See vöib pöhjustada patalede lekkimist, tulekhju vöi plahvaturse.
	Ärge kasutage seadet üle 4 tunnö körges niiskuses (80% RH vöi roh-kem) ega avatud akende ja välisuksega. · See vöib pöhjustada klimaseadmes vee kondensatsooni, mis tilkudes vöib mòöbl märjaks teha vöi kahjustada. · Vee kondensatsoon klimaseadmes vöib akdata kaasa seente (nt hallituse) kasvule.
	Ärge kasutage seadet eriotstarvetel, nagu toidu sällitamine, loomakas-vatus, taimekasvatus, tappisseadmete vöi kunstiteoste sällitamine. · Sellega vöite pöhjustada kvaliteedilangust vöi kahju loomadele ja taimedele.
	Ärge laske seadmel puhuda otse põlemisseadmetele. · See vöib pöhjustada milletäelikku põlemist.
	Holduge patarelde tahtmatust allaneelamlsest, ärge kunagl pange ühelgi pöhjustupataresid suhu. · Patarel allaneelamine puhuda vöib pöhjustada lambumist ja vöi mūrglutt.
	Enne seadme puhastamst lullage see VÄLJA ja lahutage toiteptistik vöi lullage kaitselulliti VÄLJA. · See vöib pöhjustada vigastuse, sest sisemine ventilator põrleb töö ajal suure kirusega.
	Kui seadet ei kasutata pikka aega, lahutage toiteptistik vöi lullage kaitselulliti VÄLJA. · Seade vöib endasse koguda mustust, mis vöib pöhjustada ülekuuma-nemist vöi tulekahju.
	Vahetage kõlk kaugluhtimspuldi pataled sama tüpl uute pataledvastu. · Vana patarel kasutamine koos uega vöib pöhjustada ülekuumenemist, lekke vöi plahvaturse.
	Kui patarelvedellip puutub kokku naha vöi riletega, peske vastavat kohta pöhjalikult puhta veega. · Kui patarelvedellip puutub kokku silmadega, peske neid kohe pöhjalikult puhta veega ja põrduge arsti poole.
	Veenduge, et ala oleks hasti ventileritud, kui kasutate seadet koos põlemisseadmega. · Ebapiisav ventilatssoon vöib pöhjustada hapnikupuudust.
	Lullage kalsetulliti VÄLJA, kui kuulete äikesemūrlnat ja esineb pikselöögi oht. · Pikselöök vöib seadet kahjustada.
	Kui kllimasedet on kasutatud mitu hooaega, vlge lissaks tavapärasele puhastusele LABi tehniline ülevaatus ja hoodlus. · Soadmesse kogunenud mustus ja tolm vöivad tekitada ebameeldivat lõhma ja soodustada seente kasvamist (nt hallitust) vöi ummistada āravoolkanani ja pöhjustada siseseadmost veelekkek. Erioskusi nõudva ülevaatuse ja hoodlude labivilmiseks konsultereige edasilüjaga.
	Ärge puudutage lulleld margade kätega. · See vöib pöhjustada elektrilöögl.
	Ärge puhistage kllimasedet veega ega asetage selle vett sisala-daid objekte (nt illevaas). · See vöib pöhjustada tulekahju vöi elektrilöögl.
	Ärge astuge vällseadmele ega asetage sellelese meeid. · See vöib teie vöi eseme kukkumise korral pöhjustada vigastuse.

TAHTIS

Maardunud fl Itrid pohjustavad kllimaseadmes kondensatslooni, mls altab kaasa seente (nt hallituse) kasvule. Seetou on soovitat av huf ltred puhistada ig 2 nadala tagant.

Enne seadme käivitamist veenduge, et horisontoallabad oleksid suletud asendis. Kui seade alustab todd ja horisontoallabad on avatud asendis, ei pruugi need öigesse asendisse naasta.

Paigaldamine

HOIATUS!
	Kliimaseadme paigaldamise osas konsulteiger edasimiūjaga. · Kasutaja ei tohi seda isie paigaldada, sest paigaldus eeldab eriteadmisi ja -oskusi. Valesti paigaldatud klimaseade vōib pōhjustada veelekke, tulekahju vōi elektriūgī.
	Kasutage klimaseadme jaoks eraldiseisvat toiteallikat. · Toiteallikas, mis ei ole spetsiaalsett klimaseadme jaoks ette nāhtud, vōib pōhjustada tulekuumenemise vōi tulekahju.
	Ärge paigaldage seadet kohta, kus vōib esineda tuleohtliku gaasi leket. · Kui lekkiv gaas koguneb vālisseadme ümber, vōib see pōhjustada plahvaturse.
	Maandage seade korralikult. · Ärge ühendage maandusjuhet gaasitoru, veetoru, piksevarda ega Telefoni maandusjuhtme külge. Vale maandamine vōib pōhjustada elektrilūgī.
ETTEVAATUST!
	Olenevalt klimaseadme paigalduskohast vōib olla vajalk maanduslekke kaitsellūti paigaldamine (nt suure ñhunliskusega kohas). · Kui maanduslekke kaitseellūtī ei ole paigaldatud, vōib see pōhjustada elektrilūgī.
	Veenduge, et vesi väljuks āravoolust korralikult. · Kui āravoolukanal ei ole tõkörmas, vōib vesi sise-üvālsseadmest vālja tikkuda, tehes mòöbl märjaks ja kahjustades seda.
Kui seade kälṭub tavatult Löpetage kohe klimaseadme kasutamine ja konsulteiger edasimiūjaga.

Wi-Fi-liidesele

HOIATUS! (Ebaöige käsitsemisega vöivad kaasneda rasked tagajärjed, kaasa arvatud raske vigastus vöi surm.)
	Lapsed alates 8. eluastast ja pilratud flüssiliste, sensoorsete ja valm-sete vöimetegaa vöi vastava kogemuse ja teadmuseta isikud vöivad seda seadet kasutada tinglmusel, et neld on juhendatud seadme ohutukasutamise osas ja nad mõistavad sellega seotud ohte.
	Lapsed ei tohi seadmega mangida. Lapsed ei tohi ilma järevalvete seadet puhistada ega houldada.
	Ärge kasutage Wi-Fi-liidest meditsinililiste elektriseadmete laheduses ega inimestre laheduses, kes kannavad selliseid meditsinilseadmed nagu sudamerütmur vöi sïrdatav kardioverter-defi brillaor. See vöib tulenevalt meditsiniseadme vöi selle seadme talilushäirest pöhjustada önnetuse.
	Ärge paigaldage Wi-Fi-liidest automaatete juhtseadmete lahedusse (nt iseaivanead uksed vöi tulekahjuhaäre). See vöib tulenevalt talilushäiretest pöhjustada önnetuse.
	Ärge puudutage Wi-Fi-liidest mängade kätega. See vöib seadet kahjustada, pöhjustada elektrilögi vöi tulekahju.
	Ärge pritsige Wi-Fi-liidesele vett ega kasutage seda vannitoas. See vöib seadet kahjustada, pöhjustada elektrilögi vöi tulekahju.
	Kul Wi-Fi-liildes kukub maha vöi selle holdja vöi kaabel on kahjustatud, lahutage toitepistik vöi lülitage kaitselūliti VÄLJA. See vöib pöhjustada tulekahju vöi elektrilögi. Konsulteirige sellisel juhul edasilūjaga.
ETTEVAATUST! (Ebaöige käsitsemise tagajäreks vöib muu hulgas olla vigastus vöi kahjustus hoonele.)
	Wi-Fi-liidese palgaldamiseks vöi puhasamileks ärge astuge eba-Kindiale astmetoolile. Te vöite kukkudes vigastada saada.
	Ärge kasutage Wi-Fi-liidest muude raadioseadmete, mikrolaineahjude, traadita Telefonide ega fakside laheduses. See vöib pöhjustada talilushäroid.

KÖRVALDAMINE

Fig. 1

Toote kōrvaldamise asjus konsulleerige edasimūjaga.

Märkus.

Selle sumboli tahi kehtib ainult ELi rikides.

Selle sumboli tāhis vastab direktiivi 2012/19/EL artiklile

14 Teave kasutajatele ja lisle IX ja/voi direktlivi 2006/66/

EU artiklile 20 Teave loppkasutajatele ja lisale II.

See etlevötte MITSUBISHI ELECTRIC toode on kujundatud ja valmistatud, kasutades korgkvaliteetseid materjale ja komponente, mis on ringlussevoetavad ja/vö korduvkasutatasabad.

See sumbol tahend, et elektri-ja elektronikaseadmed ring patareid ja akud tuleb nende eluea loppedes kovraldada kasutusell magapdamisijaatmetest erali. Kui sumboli alla on trukitud keemiline sumbol (Fig. 1), tahend see, et patarei voi aku sisaldbat teutd kontsentratsoonis raskemetalli. Sellele viidatakse alljargnevalt:

Hg: elavhobe (0,0005%), Cd: kaadmium (0,002%), Pb: pili (0,004%)

Europa Liudun on elektrji-ja elektronikaseadmete ning patareide ji akude jaoks kasutusel eraldi kogumissuteismed.

Vabaneghe信息披露，patairedeit ja akudest ödigesti omahokailus jaatmekoqumis-/taaskasutuskeskusekuses.

Aidake hoida puhtana keskkonda, milles me elame!

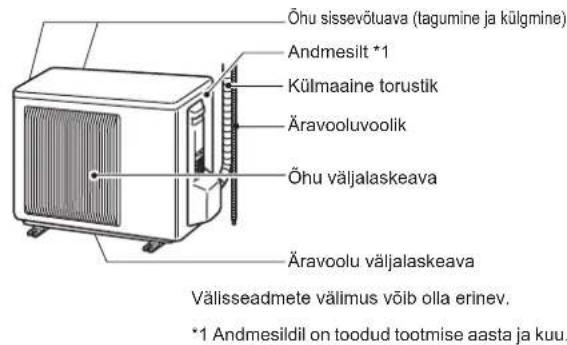

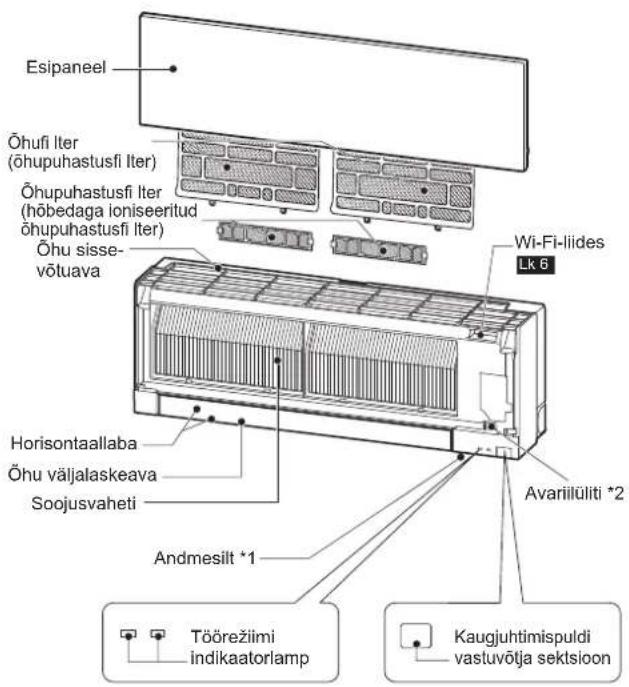

OsADE NIMETUSED

Siseseade Valisseade

^2 Kui kaugjuhtimispulti ei saa kasutada...

Avarirezimi saab aktiveerida, vajutades siseseadme avarilulit (E.O. SW).

Iga kord, kui vajutatakse lulit E.O. SW, muutub toorezim allpool toodud järjekorras

Temperatuurisate: 24^

Ventilator kirus: keskmine

Horisontaallaba: automaatne

KASUTAMISEKSETTEVALMISTAMINE

Enne kasutamist. Sisestage toitepistik pistikupessa ja/voi luliage kaitseluliti sisse.

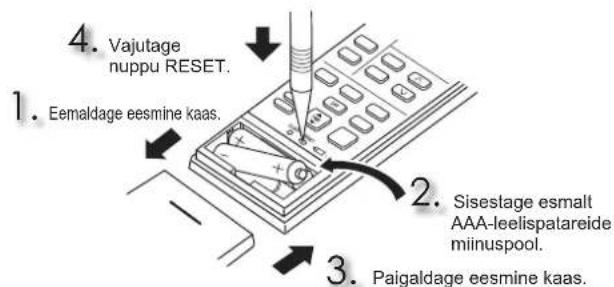

Kaugjuhtimispuldi patareide paigaldamine

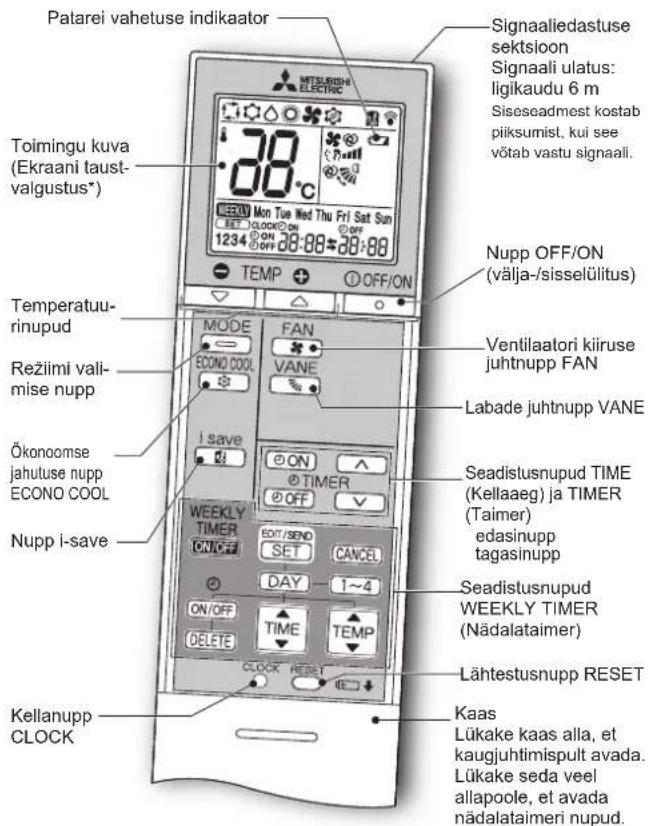

Kaugjuhtimispult

* Kaugjuhtimispuldi kasutamisel lullitub taustvalgustus sisse.
Kui kaugjuhtimispuli monda aega ei kasutata, siis taustvalgustus kustub.

Kasutage ainult seadmega kaasnevat kaugjuhtimispulti.
Arge kasutage muid kaugjuhtimispulte.

Kui teineise lāhedusse on paigaldatud 2 vōi enam siseseadet, vōib kaujúhtimispuldide reageerida vale siseseade.

ON (sisselulitamise taimer): seade lulitub valitud ajal sisse. OFF (valjalulitamise taimer): seade lulitub valitud ajal valja.

Taineri kellaaja seadistamiseks vajutage nuppe (edasi) ja (tagasi).

Seadistusnupud WEEKLY TIMER (Nadalataimer)

Nadalataimeri sattterezili minemiseks vajutage nuppu SET

Satte päeva ja numbri valimiseks vajutage vastavalt nuppe DAY ja 1~4

Vajutage nuppe ONOFF, , et va da vastavalt sisse-/ valjalulitamine, kellaag ja temperatuur.

Nadalataimeri satte kinnitamiseks ja seadmesse saatmiseks vajutage nuppu SET WEEKLY

Nadalataimeris sisselulitamiseks vajutage nppu TIMER ONOT ( WEEKLY suttib.)

Nadalataimeri valjalulitamiseks vajutage uesti nuppu (MEXY kustub.)

Nupp OFF/ON (valja-/sisselulitus)

Rezimi valimise nupp

Temperatuurinupud

Iga nupuvajutus tostab voi langetab temperatuuri 1°C vorra.

Ventilaatori kiiruse juhtnupp FAN

Ules-alla ohuvoolu juhtnupp

Ohuvoolu suund vasakule-paremale

Liigutage enne kasutamise algust käsitsi vertikaallaba.

Nupp i save

Lihtne funktsion, mis voimaldab meelde tuletada eelsatted, vajutades nuppu vajutage nuppu uuesti ja seade naaseb hetkega eelmisesse sattesse.

Ökonomse jahutuse nupp ECONO COOL

Mikroprotssessor muudab automaatseit valitud temperatuuri ja ohuovolu suunda.

PUHASTAMINE

Juhised:

• Enne puhasamist lulitage ylia toiteallikas voi kaitseluliti.
  Olge ettevaatlik, et mitte katega metallosi puudutada.
• Arge kasutage bensiini, vedeldit, poleerimispulbrit ega insetkitsiidi.
• Kasutage ainult lahjendatud pehmeid pesuaineid.

• Arge kasutage kūrīmisharja, kōva nuustikut ega muud sarnast.

• Arge leotage ega loputage horisontaallaba.

• Arge kasulage vett, mille temperatuur ületab 50^ .
• Arge kasutage osade kuivatamiseks otsest päikesevalgust, küttekeha ega tuld.
• Arge kasutage ventilatori kaskitsemisel liigset joudu, vastasel korral voib see puruneda.

Ohufiter (ohupuhastusfiter)

• Puhastage lga 2 nădala tagant
  Eemaldage mustus tolmuimejaga voi loputage veega.
• Pärast veega pesemist kuivatage seda pöhjalikult varjulises kohas.

Ohupuhastusfi iter (hobedaga ioniseeritud ohipuhastusfi iter)

Iga 3 kuu tagant

• Eemaldage tolmuimejaga mustus.

Kui mustust ei onnestu tolmuimejaga eemaldada

Leotage filtrit koos raamiga leiges vees ja loputage seejarel.
- Pärast pesemist kuivalue seda pöhjalikult varjulises kohas. Paigaldage kõjk ðhufiltri lehed.

Iga aasta

Vahetage parima tokorra tagami-seks uue ohpuhastusftili vastu.
Osa number MAC-2370FT-E

Tömmake ñhulflist eemaldamiseks

Esipaneel

1. Tostke esipaneeli, kuni kuulete klopsatust.
2. Sulgege esipaneel kindlalt ja vajutage nootega viidatud kohtadele.

3. Puhastage esipaneeli ilma seda sedmelt eemaldamata

4. Puhkke pehme ja kuiva lapiga. Ainult MSZ-EF**VGB-tüpi seadmega on kaasas spetsiaalne pehme kuiv lapp.

5. Kasutage spetsiaalset PEHMET KUIVA LAPPI. Osa number MAC-1001CL-E
6. Arge leotage esipaneeli vees.

Tähtis

Siseseadme pinnale tekivad kergelt krilmustused, mistottu arge höruge seadet millegi kova/karedaga. Samuti käsit sege esipaneell selle palgaldamisel völ eemaldamsel ettevaatlikult.
Krilmustuste valtimiseks arge kasutage slseeadme pinnal abrasiivseid puhasusvahendeid.
- Siseseadme pinnale jäavad sörmejäljed väga lihtsalt peale. Kui sörmejäljed mutuvad nahtavaks, puhkke need pehme ja kuiva lapiga ittevaatlikult ara.
- Kauplusest saadava kemikaaliga niisutatud lapi kasutamisel järgige sellise lapi kasutusjuhiseid.
- Arge jatke esipaneeli pikaks ajaks avatuks.

Tähtis

• Parima tokkorra tagamiseks Ja energlakulu vahendami-seks puhastage fi Itreld regulaarseit.
• Määrdunud fi Itrid pöhjustavad kliimaseadmes kondensatsloonl, mls altab kaasa seente (nt halltuse) kasvule. Seetöttu on soovitatav öhufi Itreld puhaltada 1ga 2 nada la tagant.

See teave pohineb MAARUSEL (EL) nr 528/2012

MUDELI NIMI	Käsitetav artikkel(osa nimi)	Toimeained(CASi nr)	Omadus	Kasutusjuhend(ohutu käsitsemise teave)
MSZ-EF18/22/25/35/42/50VGWMSZ-EF18/22/25/35/42/50VGBMSZ-EF18/22/25/35/42/50VGSMSZ-EF18/22/25/35/42/50VGKWMSZ-EF18/22/25/35/42/50VGKBMSZ-EF18/22/25/35/42/50VGKS	FILTER	Höbe-tsink-tseoliit (130328-20-0)Höbe-naatriumvesinik-tsirkoonium-fosfaat (265647-11-8)2-oktül-2H-isotiasool-3-oon (OIT)(26530-20-1)	Antibakterialne alineHallitusvastane aline	• Kasutage seda toodet vastavalt kasutusjuhen-di suunistele ja ainult kavandatud eesmärgil. • Arge pange suhu. Hoidke lastest eemal.
MAC-2370FT-E FILTER Höbe-tsink		-tseoliit (130328-20-0)	Antibakterialne aline	• Kasutage seda toodet vastavalt kasutusjuhen-di suunistele ja ainult kavandatud eesmärgil. • Arge pange suhu. Hoidke lastest eemal.

Wi-Fi-LIIDESE SEADISTAMINE (ainult VGK-tüüpi)

See Wi-Fi-liides loop ühenduse siseseadmega, et edastada olekutevet ja juhtida MELCloudist tulevaid käske.

Markus.

• Seadistage Uhendus Wi-Fi-lidese ja marsrufteri vahel. Lugege seadmega kaasnenud juhendeid SETUP MANUAL (HAALESTUSJUHEND) ja SETUP QUICK REFERENCE GUIDE (HALESTUSE KIRVIJEUHEND).
• SETUP MANUAL (HAALSTUSJUHEND) asub allpool toodud veebisaidil. http://www.melcloud.com/Support
• MELcloudi kasutusjuhendi lelate allpool boodud veebisaidilt. http://www.melcloud.com/Support

TEHNILISED ANDMED

Mudel	Märake nimi		— MSZ-EF25VG(H) MSZ-EF35VG(H) MSZ-EF42VG MSZ-EF50VG
	Siseseade		MSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S)		MSZ-EF25VG(K)(W/B/S)MSZ-EF35VG(K)(W/B/S)		MSZ-EF42VG (K)(W/B/S)		SZ-EF42VG(K)(W/B/S) MSZ-EF50VG(K)(W/B/S)
	Välisseade — MUZ-EF25VG(H) MUZ-EF35VG(H)				MUZ-EF42VG		MUZ-EF50VG
Funktsloan			Jahutamine	Kütmine	Jahutamine	Kütmine	Jahutamine	Kütmine	Jahutamine	Kütmine	Jahutamine
Toiteaallikas			~/N, 230 V, 50 Hz
Vöimsus		kW	—	—	2,5	3,2	3,5	4,0	4,2	5,4	5,0
Sisend		kW	—	—	0,54	0,700	0,910	0,950	1,200	1,455	1,540
Kaal	Siseseade kg		11,5
	Välisseade	kg	—		31		34		35		40
Külmaaine tättemaht (R32)		kg	—		0,62		0,74		0,74		1,05
IP-kood	Siseseade		IP 20
	Välisseade		—		IP 24
Lubatud ülemäärane toöröh	LP ps	MPa	—		2,77
	HP ps	MPa	4,17
Müratase (SPL)	Siseseade (eriti körge/körge/kesk mine/madal/vaikne)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	46/38/30/24/21	43/39/35/31/28	48/41/35/30/28	43/40/36/33/30
	Välisseade	dB(A)	—		47	48	49	50	50	51	52

Siseruumide spetsifikatsoon multiuhendusele MÄRUS (EL) 2016/2281

Madel	Siseseade			MSZ-EF18VG(K) (W/B/S)	MSZ-EF22VG(K) (W/B/S)	MSZ-EF25VG(K) (W/B/S)	MSZ-EF35VG(K) (W/B/S)	MSZ-EF42VG(K) (W/B/S)	MSZ-EF50VG(K) (W/B/S)
Vöimsus	Jahuta-mine	Tajutav	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Latentne	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Kütmine		kW	2,10	2,50	2,90	4,00	4,80	5,70
Sisend			kW	0,027	0,027	0,027	0,031	0,031	0,034
Müratase (Helivöimsuse tase)	Eriti körge/körge/kesk-mine/madal/vaikne		dB(A)	60/54/47/41/39	60/54/47/41/39	60/54/47/41/39	60/54/47/42/39	60/57/53/49/46	60/57/53/50/47

Tagatud tooulatus

		Sisesade	Vällssade
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Jahuta-mine	Ülempiir	32 °C DB23 °C WB	46 °C DB-	46 °C DB-
	Alampiir	21 °C DB15 °C WB	-10 °C DB-	-10 °C DB-
Kütmine	Ülempiir	27 °C DB-	24 °C DB18 °C WB	24 °C DB18 °C WB
	Alampiir	20 °C DB-	-15 °C DB-16 °C WB	-20 °C DB-21 °C WB

DB: kuiv termometer
WB: marg termometer

Märkus.

1. Märamistingimus

Jahutamine - Siseseade: 27°C DB, 19°C WB
Välisseade: 35°C DB

Kutmine - Sisesede: 20°C DB

Välisseade: 7°C DB, 6°C WB

1. EF18/22-1 puuduvad tehnilised andmed uksiku kombinatsioni tarbeks. Need sisermedelid on ette nahtud ainult mitmikssteemse ohukonditioneeri jaaks.

Mitmiksüsteemi tehnilised andmed saate om edasimüjalt voi vastavast totekatalogist.

Wi-Fi-llides

Madel	MAC-577IF2-E
Sisendpinge	DC 12,7 V (siseseadmest)
Energialarve	MAX 2 W
Suurus K × L × S (mm)	73,5 × 41,5 × 18,5
Kaal (g)	46 (koos kaabiga)
Saatja vöimsustase (MAX)	20 dBm @IEEE 802.11b
RF-kanal	1~13 kanalit (2412~2472 MHz)
Raadioprotokoll	IEEE 802.11b/g/n (20)
Krüpteering	AES
Autentimine	WPA2-PSK
Tarkvara versoon	XX.00

Vastavusdeklaratsiooni leiate allpool toodud veebisaidilt.
http://www.melcloud.com/Support

KUI TEILETUNDUB,ET SEADMES ONRIKE

Järgmistel juhtudel lopetage klimaseadme kasutamine ja konsulteiger edasimüjaga.

Siseseadmest lekib voi tilgub vett.
- Töö margutuli vilgub.
- Kaitseluliti lulitab seadme sageli valja.
Kaugjuhtimispuldi signaal ei voela vastu ruumis, kus on kasutusele elektronilise lullitusega luminofoorlamp (inverter-tuupi luminofoorlamp jne).
Klimaseadme kasutamine hairib raio- voi telerisignaali. Mojutud seadme jaoks voib olla vaja kasutada voimendit.
- Seadmest kostab ebatavalist heli.
Tuvastatakse kulmaine leke.

DROŠIBAS NORADIJUMI

kinnitab kaesolevaga om ainuvastutusel, et allpool toodud klimaseadmed ja soojuspumbad on moeldud kasutamiseks elu-, ari- ja kergtostuskeskkondades:

ar so, vienpersoniski uzemolies atbildbu, pazo, ka taliak apraksftie gaisa kondictionetaji un siltumukki r paredzeti lietoisanai dzivojamjas, komercdaribbas un vieglas rupnecibfas teplas.

kinnitab kaesolevaga oma ainuvastutusel. et allpool toodud klimaseadmed ia sooiuspumbad on moeldud kasutamiseks elu- ari- ia keratostuskeskkondades:

ar so, vienpersoniski uzemoties atbildbu, pazo, ka taliak apraksftie gaisa kondictionetaji un siltumsukjri paredzeti lietoisanai dzivojamjas, komercdaribas un vieglas rnpniecbas teplas.
