KÄYTTÖOHJE HDS 9204 Classic Kärcher

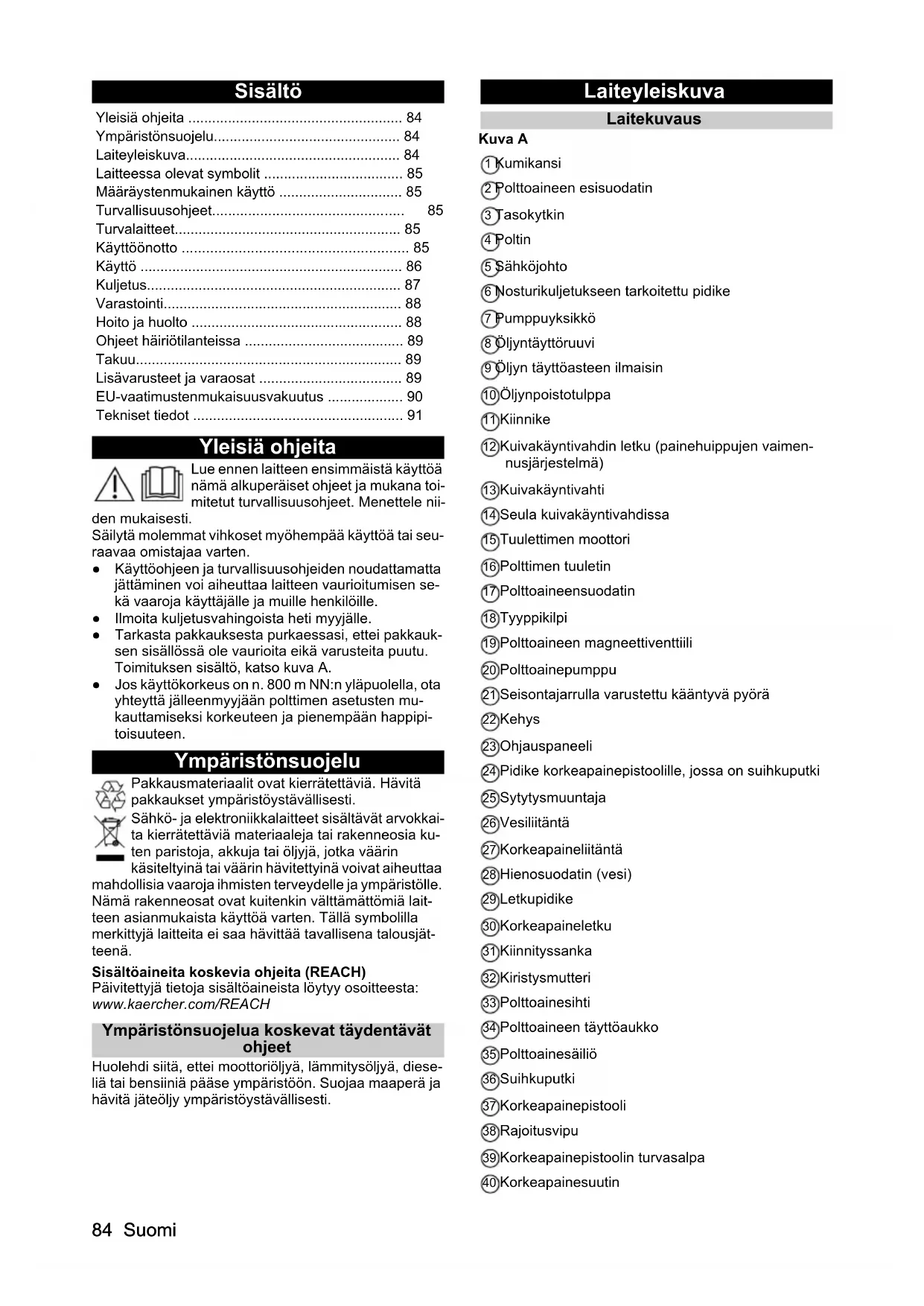

• 1,584 Suomi Sisältö Yleisiä ohjeita Lue ennen laitteen ensimmäistä käyttöä nämä alkuperäiset ohjeet ja mukana toi- mitetut turvallisuusohjeet. Menettele nii- den mukaisesti. Säilytä molemmat vihkoset myöhempää käyttöä tai seu- raavaa omistajaa varten. ● Käyttöohjeen ja turvallisuusohjeiden noudattamatta jättäminen voi aiheuttaa laitteen vaurioitumisen se- kä vaaroja käyttäjälle ja muille henkilöille. ● Ilmoita kuljetusvahingoista heti myyjälle. ● Tarkasta pakkauksesta purkaessasi, ettei pakkauk- sen sisällössä ole vaurioita eikä varusteita puutu. Toimituksen sisältö, katso kuva A. ● Jos käyttökorkeus on n. 800 m NN:n yläpuolella, ota yhteyttä jälleenmyyjään polttimen asetusten mu- kauttamiseksi korkeuteen ja pienempään happipi- toisuuteen. Ympäristönsuojelu Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävällisesti. Sähkö- ja elektroniikkalaitteet sisältävät arvokkai- ta kierrätettäviä materiaaleja tai rakenneosia ku- ten paristoja, akkuja tai öljyjä, jotka väärin käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä lait- teen asianmukaista käyttöä varten. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjät- teenä. Sisältöaineita koskevia ohjeita (REACH) Päivitettyjä tietoja sisältöaineista löytyy osoitteesta: www.kaercher.com/REACH Ympäristönsuojelua koskevat täydentävät ohjeet Huolehdi siitä, ettei moottoriöljyä, lämmitysöljyä, diese- liä tai bensiiniä pääse ympäristöön. Suojaa maaperä ja hävitä jäteöljy ympäristöystävällisesti. Laiteyleiskuva Laitekuvaus Kuva A 1 Kumikansi 2 Polttoaineen esisuodatin 3 Tasokytkin 4 Poltin 5 Sähköjohto 6 Nosturikuljetukseen tarkoitettu pidike 7 Pumppuyksikkö 8 Öljyntäyttöruuvi 9 Öljyn täyttöasteen ilmaisin 10 Öljynpoistotulppa 11 Kiinnike 12 Kuivakäyntivahdin letku (painehuippujen vaimen- nusjärjestelmä) 13 Kuivakäyntivahti 14 Seula kuivakäyntivahdissa 15 Tuulettimen moottori 16 Polttimen tuuletin 17 Polttoaineensuodatin 18 Tyyppikilpi 19 Polttoaineen magneettiventtiili 20 Polttoainepumppu 21 Seisontajarrulla varustettu kääntyvä pyörä 22 Kehys 23 Ohjauspaneeli 24 Pidike korkeapainepistoolille, jossa on suihkuputki 25 Sytytysmuuntaja 26 Vesiliitäntä 27 Korkeapaineliitäntä 28 Hienosuodatin (vesi) 29 Letkupidike 30 Korkeapaineletku 31 Kiinnityssanka 32 Kiristysmutteri 33 Polttoainesihti 34 Polttoaineen täyttöaukko 35 Polttoainesäiliö 36 Suihkuputki 37 Korkeapainepistooli 38 Rajoitusvipu 39 Korkeapainepistoolin turvasalpa 40 Korkeapainesuutin Yleisiä ohjeita p. 84
• Ympäristönsuojelu p. 84
• Laiteyleiskuva p. 84
• Laitteessa olevat symbolit p. 85
• Määräystenmukainen käyttö p. 85
• Turvallisuusohjeet p. 85
• Turvalaitteet p. 85
• Käyttöönotto p. 85
• Käyttö p. 86
• Kuljetus p. 87
• Varastointi p. 88
• Hoito ja huolto p. 88
• Ohjeet häiriötilanteissa p. 89
• Takuu p. 89
• Lisävarusteet ja varaosat p. 89
• EU-vaatimustenmukaisuusvakuutus p. 90
• Tekniset tiedot Suomi 85 Ohjauspaneeli Kuva B 0/OFF = pois päältä 1 Laitekytkin 2 Käyttötapa: Käyttö kylmällä vedellä 3 Käyttötapa: Käyttö kuumalla vedellä (e = eko-valin- ta, kuuma vesi maks. 60 °C) 4 Polttoaineen merkkivalo Laitteessa olevat symbolit Määräystenmukainen käyttö Käytä laitetta vain puhdistukseen, esim. lian poistoon koneista, ajoneuvoista, rakennuksista, työkaluista, julki- sivuista, terasseista ja puutarhatyökaluista. VAARA Käyttö huoltoasemilla tai muilla vaarallisilla alueilla Loukkaantumisvaara Ota huomioon asiaankuuluvat turvallisuusmääräykset. Huomautus Älä päästä mineraaliöljyä sisältävää jätevettä maahan, vesistöihin tai viemärijärjestelmään. Pese moottori tai pohja vain sopivissa paikoissa öljynerottimella. Raja-arvot vesihuollolle HUOMIO Likaantunut vesi Ennenaikainen kuluminen tai kerrostumia laitteessa Syötä laitteeseen vain puhdasta vettä tai kierrätettyä vettä, joka ei ylitä seuraavia raja-arvoja. Vesihuollolle ovat voimassa seuraavat raja-arvot: ● pH-arvo: 6,5-9,5 ● Sähkönjohtavuus: Tuoreveden johtavuus + 1200 µS/cm, enimmäisjohtavuus 2000 µS/cm ● Laskeutuvat aineet (näytetilavuus 1 l, laskeutu- misaika 30 minuuttia): < 0,5 mg/l ● Suodatettavat aineet: < 50 mg/l, ei hankaavia ainei- p. 91

/l) ● Rauta: < 0,5 mg/l ● Mangaani: < 0,05 mg/l ● Kupari: < 2 mg/l ● Aktiivikloori: < 0,3 mg/l ● Ei pahaa hajua Turvallisuusohjeet Laitetta koskevat seuraavat raja-arvot: ● Noudata käyttömaassa voimassa olevia nestesuih- kuttimia koskevia kansallisia määräyksiä. ● Noudata käyttömaassa voimassa olevia kansallisia onnettomuudentorjuntamääräyksiä. Nestesuihkutti- met on tarkastettava säännöllisesti ja tarkastuksen tulos on dokumentoitava. ● Huomaa, että laitteen kuumennuslaite on sytytyslai- te. Polttolaitteet on tarkastettava säännöllisesti käyt- tömaassa voimassa olevien kansallisten määräysten mukaisesti. ● Laitteeseen ja lisävarusteisiin ei saa tehdä muutok- sia. Turvalaitteet Turvalaitteet suojaavat käyttäjää. Niitä ei saa poistaa käytöstä eikä niiden toimintaa saa kiertää. Turvaventtiili ● Varoventtiili avautuu, jos painekytkin on viallinen. ● Varoventtiili on tehtaalla säädetty ja sinetöity. Sää- dön saa suorittaa vain asiakaspalvelu. Vedenpuutevarmistin ● Kuivakäyntivahti estää polttimen käynnistymästä, kun vettä puuttuu. ● Seula estää vahdin likaantumisen, ja se on puhdis- tettava säännöllisesti. Poistokaasun lämpötilarajoitin Poistokaasujen lämpötilanrajoitin kytkee laitteen pois päältä, kun poistokaasujen lämpötila on liian korkea. Käyttöönotto 몇 VAROITUS Vaurioituneet komponentit Loukkaantumisvaara Tarkasta, että laite, lisävarusteet, syöttöletkut ja liitännät ovat moitteettomassa kunnossa. Jos kunto ei ole moit- teeton, laitetta ei saa käyttää.

1. Lukitse seisontajarru.

Korkeapainepumpun öljymäärän tarkastus HUOMIO Maitomainen öljy Laitevaurioita Jos öljy on maitomaista, ota heti yhteys valtuutettuun huoltoon.

1. Aseta laite tasaiselle alustalle.

2. Tarkasta korkeapainepumpun öljymäärä öljyn täyt-

töasteen ilmaisimesta. Öljyn pinnan on oltava keskellä öljyn täyttöasteen il- maisinta.

3. Lisää öljyä tarvittaessa.

Öljysäiliön ilmauksen aktivointi

1. Kierrä sulkuruuvi irti.

2. Kierrä öljyntäyttöruuvi kiinni.

Älä suuntaa korkeapainesuihkua kohti ih- misiä, eläimiä, toimivaa sähkövarustusta tai itse laitetta. Suojaa laite jäätymiseltä. Sähkövirran aiheuttama vaara. Vain säh- köalan ammattilaiset tai valtuutetut am- mattilaiset saavat suorittaa töitä sähkölaitteiden parissa. Terveyden vaarantuminen myrkyllisten pa- kokaasujen vuoksi. Älä hengitä pakokaasu- ja. Palovammojen vaara kuumien pintojen vuoksi.86 Suomi Lisävarusteiden asennus

1. Yhdistä korkeapaineletku korkeapainepistooliin ja

2. Aseta korkeapainesuutin suihkuputkeen.

3. Asenna liitosmutteri ja kiristä se käsin.

4. Kiinnitä korkeapaineletku korkeapainepistooliin ja yh-

distä se laitteen korkeapaineliitäntään ja kiristä käsin. Polttoaineen täyttö VAARA Vääränlainen polttoaine Räjähdysvaara Täytä vain dieselpolttoainetta tai kevyttä polttoöljyä. So- pimattomia polttoaineita, kuten bensiiniä, ei saa käyt- tää. HUOMIO Käyttö tyhjällä polttoainesäiliöllä Polttoainepumpun vaurioituminen Älä koskaan käytä laitetta polttoainesäiliön ollessa tyh- jä.

1. Avaa säiliön kansi.

2. Lisää polttoainetta.

3. Sulje säiliön kansi.

4. Pyyhi ylivalunut polttoaine pois.

Vesiliitäntä 몇 VAROITUS Likaisen veden paluuvirtaus juomavesiverkkoon ai- heuttaa vaaran Terveydellinen vaara Noudata vesilaitoksen määräyksiä. Voimassa olevien määräysten mukaan laitetta ei saa koskaan käyttää ilman järjestelmäerotinta juomavesi- verkossa. Käytä KÄRCHERin järjestelmäerotinta tai vaihtoehtoisesti normin EN 12729 tyypin BA mukaista järjestelmäerotinta. Järjestelmäerottimen kautta virran- nut vesi ei enää ole juomakelpoista. Liitä järjestel- mäerotin aina vedensyöttöön, ei koskaan suoraan laitteen vesiliitäntään. ● Liitäntäarvot, katso ”tekniset tiedot”. Huomautus Tuloletku ei sisälly toimitukseen. Huomautus Järjestelmäerotin ei sisälly toimitukseen.

1. Liitä järjestelmäerotin vedenottoon (esim. vesiha-

2. Yhdistä tuloletku (vähimmäispituus 7,5 m, vähim-

mäisläpimitta 1”) laitteen vesiliitäntään ja vedenerot- timeen.

Veden imeminen säiliöstä VAARA Liuotinpitoisten nesteiden tai juomaveden imemi- nen Loukkaantumis- ja vaurioitumisvaara sekä juomaveden saastuminen Älä koskaan ime nesteitä, jotka sisältävät liuottimia, ku- ten maalin ohenneita, bensiiniä, öljyä tai suodattama- tonta vettä. Laitteen tiivisteet eivät kestä liuottimia. Liuottimien ruiskutussumu on erittäin syttyvää, räjähtä- vää ja myrkyllistä. Älä koskaan ota vettä juomavesisäiliöistä.

1. Liitä imuletku (läpimitta vähintään 1”) vesiliitäntään.

2. Ripusta imuletku ulkoiseen vesilähteeseen.

Huomautus Suurin imukorkeus: 0,5 m Sähköliitäntä VAARA Sopimattomat sähköiset jatkojohdot Sähköisku Käytä ulkona vain ulkokäyttöön sallittuja ja vastaavin merkinnöin merkittyjä sähköjatkojohtoja, joiden johdon poikkipinta-ala on riittävän suuri. Varmista, että käytettävän jatkojohdon pistoke ja liitin ovat vesitiiviitä. Pura jatkojohdot aina kokonaan kelalta. HUOMIO Verkon impedanssin ylitys Oikosulusta johtuva sähköisku Suurin sallittu verkon impedanssi ei saa ylittyä sähkölii- tännässä (katso tekniset tiedot). Jos et ole varma, mikä liitäntäpisteesi verkon impedans- si on, ota yhteyttä sähköyhtiöösi. ● Katso liitäntäarvot teknisistä tiedoista ja tyyppikil- vestä. ● Sähköliitännän asentaminen on annettava säh- köasentajan tehtäväksi ja sen on oltava standardin IEC 60364-1 mukainen. Käyttö VAARA Syttyvät nesteet Räjähdysvaara Älä suihkuta syttyviä nesteitä. VAARA Käyttö ilman suihkuputkea Loukkaantumisvaara Älä koskaan käytä laitetta ilman asennettua suihkuput- kea. Tarkista ennen jokaista käyttöä, että suihkuputki on tiu- kasti paikallaan. Suihkuputken kierreliitosten on oltava kiristetty käsin. VAARA Suurpainevesisuihku Loukkaantumisvaara Älä koskaan kiinnitä laukaisuvipua painettuun asen- toon. Varmista korkeapainepistooli kääntämällä turvasalpa ulos ja lukitsemalla se paikalleen ennen kuin teet mitään töitä laitteella. Pidä käsiruiskupistoolista ja suihkuputkessa kiinni mo- lemmin käsin. HUOMIO Käyttö tyhjällä polttoainesäiliöllä Polttoainepumpun vaurioituminen Älä koskaan käytä laitetta polttoainesäiliön ollessa tyh- jä. Suuttimen vaihto

1. Kytke laite pois päältä ja käytä korkeapainepistoolia,

kunnes laite on paineeton.

2. Varmista korkeapainepistooli kääntämällä turvasal-

pa ulos ja lukitsemalla se paikalleen.

Laitteen kytkeminen päälle

1. Käännä laitekytkin haluamasi käyttötavan asen-

toon. Laite käynnistyy hetkeksi ja sammuu heti, kun käyttöpaine on saavutettu.

2. Poista korkeapainepistoolin varmistus kääntämällä

turvasalpa sisään ja lukitsemalla se paikalleen. Lai-Suomi 87 te käynnistyy uudelleen, kun korkeapainepistoolia käytetään. Huomautus Jos korkeapainesuuttimesta ei virtaa vettä, ilmaa pump- pu. Katso kohta ”Ohjeita häiriötilanteisiin” – ”Laite ei ke- hitä painetta”. Puhdistus Huomautus Kohdista korkeapainesuihku puhdistettavaan kohtee- seen aina ensin kauempaa korkeasta paineesta aiheu- tuvien vaurioiden välttämiseksi.

1. Säädä puhdistuslämpötila puhdistettavan pinnan

mukaan. Käyttö kylmällä vedellä Kevyen lian poistamiseen ja huuhteluun, sopii esim. puutarhakoneille, terasseille, työkaluille. Eko-valinta Laite toimii taloudellisimmalla lämpötila-alueella (enin- tään 60 ° C). Käyttö kuuman veden VAARA Kuuma vesi Palovammojen vaara Vältä kosketusta kuuman veden kanssa.

1. Aseta laitekytkin halutulle lämpötilalle.

Suositeltavat puhdistuslämpötilat ● 30–50 °C: Kevyt lika ● Enintään 60 °C: Proteiinia sisältävä lika, esim. elin- tarviketeollisuudessa ● 60–90 °C: Ajoneuvojen puhdistus, koneiden puhdis- tus Käytön keskeyttäminen

1. Varmista korkeapainepistooli kääntämällä turvasal-

pa ulos ja lukitsemalla se paikalleen. Laitteen kytkeminen pois päältä VAARA Kuumasta vedestä aiheutuva vaara Palovammojen vaara Jos laitetta on käytetty kuumalla vedellä, laite on jääh- dytettävä käyttämällä sitä vähintään 2 minuuttia kylmäl- lä vedellä pistoolin ollessa auki.

1. Sulje veden tulo.

2. Avaa käsiruiskupistooli.

3. Käynnistä pumppu laitekytkimellä ja anna sen käy-

4. Sulje korkeapainepistooli.

5. Käännä laitekytkin asentoon ”0/OFF”.

6. Vedä verkkopistoke vain kuivin käsin irti pistorasias-

7. Irrota vesiliitäntä.

8. Käytä korkeapainepistoolia, kunnes laite on painee-

9. Varmista korkeapainepistooli kääntämällä turvasal-

pa ulos ja lukitsemalla se paikalleen. Laitteen säilytys Huomautus Älä taita korkeapaineletkua tai sähköjohtoa.

1. Aseta korkeapainepistooli ja suihkuputki kehykses-

sä olevaan pidikkeeseen.

2. Kierrä korkeapaineletku ja sähköjohto rullalle ja ri-

pusta ne pidikkeisiin. Jäätymisenesto HUOMIO Jäätymisvaara Laite rikkoutuu, jos vesi jäätyy Säilytä laite, jota ei ole tyhjennetty kokonaan vedestä, paikassa, jossa lämpötila ei laske alle nollan. Takkaan kytkettyjen laitteiden kohdalla on huomioitava sisään tuleva kylmä ilma. HUOMIO Takan läpi tuleva kylmä ilma Vaurioitumisvaara Kun ulkolämpötila on alle 0 ° C, irrota laite takasta.

1. Sammuta laite, jos pakkassuojattu säilytys ei ole

mahdollista. Käytöstä poistaminen Pidempiä käyttötaukoja varten tai jos varastotiloissa saattaa olla pakkasta:

1. Valuta vesi pois.

2. Huuhtele laite jäätymisenestoaineella.

1. Ruuvaa vedenottoletku ja korkeapaineletku irti.

2. Ruuvaa syöttöjohto irti kattilan pohjasta ja anna läm-

mityspatterin tyhjentyä.

3. Anna laitteen käydä enintään 1 minuutti, kunnes

pumppu ja letkut ovat tyhjiä. Laitteen huuhteleminen jäätymisenestoaineella Huomautus Noudata jäätymisenestoaineen valmistajan käsittelyoh- jeita.

1. Huuhtele laite (poltin pois päältä) kokonaan tavalli-

sella myynnissä olevalla jäätymisenestoaineella. Tämä käsittely suojaa myös osittain korroosiolta. Kuljetus HUOMIO Epäasianmukainen kuljetus Vaurioitumisvaara Suojaa suurpaineistoolin laukaisuvipu vaurioilta. 몇 VARO Jos painoa ei oteta huomioon Loukkaantumis- ja vaurioitumisvaara Huomioi kuljetettaessa laitteen paino.

1. Estä laitteen luisuminen ja kaatuminen ajoneuvossa

kuljetettaessa kiinnittämällä laite voimassa olevien direktiivien mukaisesti. Nosturikuljetus VAARA Epäasianmukainen nosturikuljetus Loukkaantumisvaara putoavan laitteen tai putoavien esineiden johdosta Noudata paikallisia tapaturmantorjuntamääräyksiä ja turvaohjeita. Laitetta saavat nosturilla kuljettaa vain henkilöt, jotka on opastettu nosturin käyttämiseen. Tarkasta ennen jokaista nosturikuljetusta, onko nosto- laitteessa vaurioita. Tarkasta ennen jokaista nosturikuljetusta, onko pidik- keessä vaurioita. Nosta laitetta vain nosturikuljetukseen tarkoitetusta pi- dikkeestä. Älä käytä kiinnitysketjuja. Varmista nostolaite kuorman tahattoman irtoamisen va- ralta.88 Suomi Poista ennen nosturikuljetusta suihkuputki ja korkeapai- nepistooli sekä muut irralliset esineet. Älä kuljeta noston aikana mitään esineitä laitteessa. Älä seiso kuorman alla. Kiinnitä huomiota siihen, että nosturin vaara-alueella ei oleskele ketään ihmisiä. Älä jätä laitetta ripustetuksi nosturiin ilman valvontaa.

1. Kiinnitä nostolaite laitteen nosturikuljetukseen tar-

koitettuihin pidikkeisiin. Kuva C Varastointi 몇 VARO Jos painoa ei oteta huomioon Loukkaantumis- ja vaurioitumisvaara Huomioi varastoitaessa laitteen paino. Hoito ja huolto VAARA Tahattomasti käynnistyvä laite, kosketus virtaajoh- taviin osiin Loukkaantumisvaara, sähköisku Kytke pois päältä ennen laitteelle tehtäviä töitä. Irrota verkkopistoke.

1. Sulje veden tulo.

2. Avaa käsiruiskupistooli.

3. Käynnistä pumppu laitekytkimellä ja anna sen käy-

4. Sulje korkeapainepistooli.

5. Käännä laitekytkin asentoon ”0/OFF”.

6. Vedä verkkopistoke vain kuivin käsin irti pistorasias-

7. Irrota vesiliitäntä.

8. Käytä korkeapainepistoolia, kunnes laite on painee-

9. Varmista korkeapainepistooli kääntämällä turvasal-

pa ulos ja lukitsemalla se paikalleen.

10. Anna laitteen jäähtyä.

Turvatarkastus/huoltosopimus Voit sopia jälleenmyyjän kanssa säännöllisestä turva- tarkastuksesta tai tehdä huoltosopimuksen. Kysy ohjei- ta. Huoltovälit Viikoittain HUOMIO Maitomainen öljy Laitevaurioita Jos öljy on maitomaista, ota heti yhteys valtuutettuun huoltoon.

1. Puhdista hienosuodatin.

2. Puhdista polttoainesiivilä.

3. Puhdista polttoaineen esisuodatin.

4. Puhdista polttoainesuodatin.

5. Tarkasta öljynmäärä.

1. Puhdista vedenpuutteen eston seula.

500 käyttötunnin välein, vähintään vuosittain

2. Poista kalkki laitteesta.

3. Anna asiakaspalvelun huoltaa laite.

Huoltotyöt Hienosuodattimen puhdistus

1. Poista paine laitteesta.

2. Irrota hienosuodatin pumpun päästä.

3. Irrota hienosuodatin ja ota suodatinpanos pois.

4. Puhdista suodatinpanos puhtaalla vedellä tai pai-

5. Asenna takaisin päinvastaisessa järjestyksessä.

puhdista polttoainesihti

1. Kopauta polttoainesihtiä. Älä päästä polttoainetta

ympäristöön. Polttoaineen esisuodattimen puhdistus

1. Vedä kumikansi irti polttoainesäiliöstä.

2. Puhdista polttoaineen esisuodatin.

3. Aseta kumikansi takaisin paikalleen.

Polttoainesuodattimen puhdistus

1. Irrota polttoainesuodatin.

2. Puhdista polttoainesuodatin.

3. Asenna polttoainesuodatin takaisin paikalleen.

Puhdista kuivakäyntivahdin siivilä.

1. Poista paine laitteesta.

2. Vipua kiinnitysklipsi ulos ja vedä kuivakäyntivahdin

letku (pehmeä vaimennusjärjestelmä) ulos.

Huomautus Kierrä siihen tarvittaessa M5-ruuvi n. 5 mm ja vedä se sillä ulos.

4. Puhdista siivilä vedellä.

5. Työnnä siivilä sisään.

6. Työnnä letkunippa kokonaan kuivakäyntivahtiin ja

kiinnitä se kiinnitysklipsillä. Polttoainesäiliön puhdistus

1. Vedä kumikansi irti polttoainesäiliöstä.

2. Irrota ensin kiinnityssanka ja sitten polttoainesäiliö.

3. Huuhtele polttoainesäiliö.

4. Aseta polttoainesäiliö takaisin paikalleen ja kiinnitä

5. Aseta kumikansi takaisin paikalleen.

Öljyn vaihtaminen Katso öljytyyppi ja täyttömäärä teknisistä tiedoista.

1. Varaa keräysastia n. 0,5 litralle öljyä.

2. Löysää öljynpoistotulppaa.

3. Valuta öljy keräysastiaan.

Huomautus Hävitä jäteöljy ympäristöystävällisellä tavalla tai vie se valtuutettuun keräyspisteeseen.

4. Kiristä öljynpoistotulppa uudelleen, kiristysmomentti

5. Ruuvaa öljyntäyttöruuvi irti.

6. Lisää uutta öljyä hitaasti öljyn täyttöasteen ilmaisi-

men keskikohtaan asti. Ilmakuplien on pystyttävä poistumaan.

7. Kierrä öljyntäyttöruuvi kiinni.

Kalkinpoisto laitteesta Jos putkistossa on kerrostumia, virtausvastus kasvaa niin, että moottorin kuormitus nousee liian suureksi. VAARA Syttyvistä kaasuista aiheutuva vaara Räjähdysvaara Älä tupakoi kalkinpoiston aikana. Huolehdi hyvästä il- manvaihdosta.Suomi 89 VAARA Haposta aiheutuva vaara Syöpymisvaara Käytä suojalaseja ja suojakäsineitä. Suorittaminen: Oikeudellisten määräysten mukaan poistamiseen saa käyttää vain testattuja kattilakiviliuottimia, joissa on tar- kastusmerkinnät. ● RM 101 (tilausnumero 6.295-398.0)

1. Täytä 20 litran säiliöön 15 litraa vettä.

2. Lisää 1 litra kattilakiviliuotinta.

3. Liitä vesiletku suoraan pumppupäähän ja ripusta va-

4. Aseta liitetty suihkuputki ilman suutinta säiliöön.

5. Kytke laite päälle.

6. Avaa korkeapainepistooli äläkä sulje sitä uudelleen

kalkinpoiston aikana.

7. Sammuta laite ja anna sen seistä 20 minuuttia. Kor-

keapainepistoolin on pysyttävä auki.

8. Pumppaa sitten laite kuivaksi.

Huomautus Suosittelemme tämän jälkeen emäksisen liuoksen (esim. RM 81) pumppaamista laitteen läpi korroosion estämiseksi ja happojäämien neutraloimiseksi. Ohjeet häiriötilanteissa VAARA Tahattomasti käynnistyvä laite, kosketus virtaajoh- taviin osiin Loukkaantumisvaara, sähköisku Kytke pois päältä ennen laitteelle tehtäviä töitä. Irrota verkkopistoke. Laite ei toimi Ei verkkojännitettä

1. Tarkasta verkkoliitäntä ja tulojohto.

Virhe jännitteensyötössä tai moottorin virrankulutus liian suuri

1. Tarkasta verkkoliitäntä ja verkkovarmistukset.

2. Ilmoita asiakaspalvelulle.

Moottori ylikuormittunut/ylikuumentunut tai pakokaasun lämpötilanrajoitin on lauennut tai tuulettimen moottorin käämityksen suojakosketin on lauennut

1. Käännä laitekytkin asentoon ”0/OFF”.

2. Anna laitteen jäähtyä.

3. Kytke laite päälle.

Häiriö esiintyy toistuvasti

1. Ilmoita asiakaspalvelulle.

Liekkianturi on kytkenyt polttimen pois päältä

1. Ilmoita asiakaspalvelulle.

Polttoaineen merkkivalo palaa Polttoainesäiliö on tyhjä

1. Lisää polttoainetta.

Laite ei kehitä painetta Järjestelmässä ilmaa

a Kierrä suutin irti suihkuputkesta. b Anna laitteen käydä, kunnes vesi valuu ulos il- man kuplia. c Jos ilmanpoistossa on ongelmia, anna laitteen käydä 10 sekuntia ja kytke se sitten pois päältä. Toista menettely useita kertoja. d Kytke laite pois päältä. e Kierrä suutin takaisin paikalleen.

2. Tarkasta liitännät ja johdot.

Hienosuodatin likainen

1. Puhdista hienosuodatin ja vaihda suodatin tarvit-

taessa. Vedenottomäärä liian pieni

1. Tarkasta vedenottomäärä (katso ”Tekniset tiedot”).

Laite vuotaa, vettä tippuu laitteesta Pumppu vuotaa

1. Jos vuoto on merkittävä, pyydä asiakaspalvelua tar-

kastamaan laite. Huomautus 3 tippaa/minuutti on sallittua. Laite kytkeytyy päälle ja pois päältä jatkuvasti, kun korkeapainepistooli on kiinni Vuoto korkeapainejärjestelmässä

1. Tarkista korkeapainejärjestelmän ja liitäntöjen tii-

viys. Poltin ei syty Vedenpuute

1. Tarkasta vesiliitäntä ja tulojohdot.

2. Puhdista vedenpuutteen eston seula.

Polttoaineen esisuodatin likainen

1. Puhdista tai vaihda polttoaineen esisuodatin.

Polttoainesuodatin likainen

1. Puhdista tai vaihda polttoainesuodatin.

1. Jos sytytyskipinää ei näy tarkastuslasin läpi käytön

aikana, anna asiakaspalvelun tarkastaa laite. Poltin ei kytkeydy pois päältä veden puutteesta huolimatta Vuoto korkeapainejärjestelmässä

1. Tarkasta korkeapainejärjestelmä ja liitännät vuoto-

jen varalta. Kuivakäyntivahdin magneettikytkin jumissa tai mag- neettimäntä jumissa

1. Ilmoita asiakaspalvelulle.

Asetettua lämpötilaa ei saavuteta käytettäessä kuu- maa vettä Nokinen lämmityspatteri

1. Pyydä asiakaspalvelua poistamaan noki laitteesta.

Asiakaspalvelu Jos vikaa ei voida korjata, toimita laite tarkastettavaksi asiakaspalveluun. Takuu Jokaisessa maassa ovat voimassa vastaavan myynti- yhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa mak- sutta, jos häiriöiden syynä ovat olleet materiaali- tai val- mistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähim- pään valtuutettuun asiakaspalveluun. (Osoite, katso takasivu) Lisävarusteet ja varaosat Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä va- raosia, sillä ne varmistavat laitteen turvallisen ja häiriöt- tömän käytön. Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.90 Suomi EU- vaatimustenmukaisuusvakuutus Täten vakuutamme, että jäljempänä kuvattu kone vas- taa suunnittelultaan ja rakenteeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olen- naisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän va- kuutuksen voimassaolo raukeaa. Tuote: Painepesuri Tyyppi: 1.030-xxx Sovellettavat EU-direktiivit 2000/14/EY 2006/42/EY (+2009/127/EY) 2009/125/EY 2011/65/EU 2014/30/EU Sovelletut yhdenmukaistetut standardit EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-11: 2000 EN 62233: 2008 Sovellettu asetus (sovelletut asetukset) (EU) 2019/1781 Sovellettu vaatimustenmukaisuuden arviointime- nettely 2000/14/EY: liite V Äänen tehotaso dB(A) Mitattu: 98 Taattu: 100 Sovelletut kansalliset standardit

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla. Dokumentointivastaava: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Puh.: +49 7195 14-0 Faksi: +49 7195 14-2212 Winnenden, 2021/10/01Suomi 91 Tekniset tiedot Poikkeuksen syy asetuksen (EU) 2019/1781 liitteen I osan 2 (12): j) mukaan Oikeus teknisiin muutoksiin pidätetään. HDS 9/20-4 Classic Sähköliitäntä Verkkojännite V 400 Vaihe ~ 3 Verkkotaajuus Hz 50 Kotelointiluokka IPX5 Suojaluokka I Liitäntäteho kW 7,0 Verkkosulake (hidas) A 16 Suurin sallittu verkon impedanssi Ω 0.3105 Vesiliitäntä Tulopaine (enint.) MPa (bar) 1 (10) Tulolämpötila (enint.) °C 30 Tulomäärä (väh.) l/h (l/min) 1200 (20) Imunostokorkeus (enint.) m 0,5 Laitteen tehotiedot Pumppausmäärä, vesi l/h (l/min) 900 (15) Veden käyttöpaine vakiosuuttimella MPa (bar) 20 (200) Ylimääräinen käyttöpaineen turvaventtiili (maksimi) MPa (bar) 22 (220) Kuuman veden käyttölämpötila (maksimi) °C 80 Polttimen teho kW 64 Polttoöljyn kulutus (maks.) kg/h 5,9 Käsiruiskupistoolin rekyylivoima N 50 Vakiosuuttimen suutinkoko 25050 Mitat ja painot Tyypillinen käyttöpaino kg 145 Pituus x leveys x korkeus mm 880 x 700 x 900 Polttoainetankki l 30 Korkeapainepumppu Öljymäärä l 0,4 Öljylaatu 15W40 Poltin Polttoaine Erikoiskevyt polttoöljy tai diesel Määritetyt arvot EN 60335-2-79 mukaan Äänenpainetaso L

dB(A) 83 Epävarmuus K

dB(A) 3 Äänen tehotaso L

dB(A) 100 Käsi-käsivarsi-tärinäarvo, käsiruiskupistooli m/s

1,4 Käsi-käsivarsi-tärinäarvo, suihkuputki m/s
