KÄYTTÖOHJE ProInstall100EUR Beha-Amprobe

Rajoitetti takuu ja vastuunrajoitus

Ellei paikallinen lainsäddantö toisin märäa, Beha-Amprobe takaa, ettei laitteessasi esinny materiaali- tai valmistusvirheitä kaksi vuoden aikana laitteen ostopäivastä lahtien. Tämä takuu ei kata sulakkeita, kertakäyttoparistoja tai vahinkoja, jotka johtuvat onnettouudesta, laiminlyönnista, vaärinkäytösta, muutoksista, saastumisesta tai epanormaaleista käytölosuhteista tai kasittelysta. Jälleenmyyjä ei ole valtuutettu laajentamaan mitään muuta takuuta Beha-Amproben puolesta. Saadaksesi huoltopalvelua tuotteen takuuaikana, palauta tuote ja ostotosite valtuutettuun Beha-Ambrobe -huoltoliikkeeseen tai Beha-Ambroben jälleenmyjäle tai jakelijalle. Katso lisātietoja Korjaus-osasta. Tämä TAKUU ON KÄYTTÄJAN AINOA OIKEUSKEINO. KAIKKI MUUT TAKUUT - SUORAT, EPASUORAT JA LAKISÄATEISET - MUKAAN LUKIEN TIETTYYN TARKOITUKSEEN SOVELTVUVUUTEEN TAI MYNTIKELPOISUUTEEN LIITTVÄT EPASUORAT TAKUUT RAJATAAN TÄMÄN TAKUUN ULKOPUULELLE. VALMISTAJA EI OTA MITÄAN VASTUuta MISTÄAN ERITYISISTA, EPASUORISTA, SATUNNAISISTA TAI SEURAAMUKSELLISTA VAHINGOISTA TAI MENETYKSISTÄ, JOTKA JOHTUVAT MISTÄ THANSA SYYSTÄ TAI LAINTULKINNASTA. Koska joissakin osavaltioissa tai maissa ei sallita epasuoran takuun tai satunnaisten tai seuraamuksellisten vahinkojen poissulkemista tai rajoitusta, tamä vastuun rajoitus ei ehkä koske sinua.

Korjaus

Nimesi, rityksen nimi, osoite, puhelinn numero ja ostotosite. Liita toimitukseen myos lyhyt kuvaus ongelmasta tai halutusta huoltotoimenpiteestä ja laita tuotteen testijohdot mukaan pakkaukseen. Takuun piirin kuulumattoman korjauksen tai vaihdon veloitukset tulee maksaa shekillä, tilisiirtona, luottokortilla, jossa kelvollinen vanhenemispäivämärä, tai ostomäräyksellä, joka on tehty maksettavaksi Beha-Amprobelle.

Takuun piirin kuuluvat korjaukset ja vaihdot - Kaikki maat

Lue takuulauseke ja tarkista paristo ennen korjauksen pyytämä. Kaikki toimimattomat testityokalut voi palauttaa niiden takuuaikana Beha-Amproben jalleenmyyjäle vaihdettavaksi samanlaiseen tai vastaavaan tuotteeseen. Tarkista lahimmät jalleenmyyjäsi osoitteessa beha-amprobe.com olevasta "Where to Buy" -kohdasta. Tämän lisäksi Yhdysvalloissa ja Kanadassa takuun piirin kuuluvat korjausta ja laitevaihtoa vaativat tuotteet voidaan lahettää myös Amprobe-huoltokensukseen (katso osoite alta).

Takuun piirin kuulumattomat korjaukset ja vaihdot - Eurooppa

Takuun piirin kuulumattomat laitteet voi vaihtaa Euroopassa Beha-Amproben jalleenmyyjällä nimellishintaan. Tarkista lahimmät jalleenmyyjäsi osoitteessa beha-amprobe. com olevasta "Where to Buy" -kohdasta.

Beha-Amprobe

Fluke Corp.:in osasto jarekisteröity tavaramerkki (USA)

Germany*

In den Engematten 14

79286 Glottertal

Germany

Puhelin: [phone] - 0

beha-amprobe.de

United Kingdom

52 Hurricane Way

Norwich, Norfolk

The Netherlands - Pääkonttori**

Science Park Eindhoven 5110

5692 EC Son

The Netherlands

Puhelin: [phone]

beha-amprobe.com

*Vain kirjeenvaithoa varten. Alä laheta korjus- tai vaihtopyyntoja tahan osoitteeseen. Eurooppalaisia asiakkaita pyydetaan ottamaan yhteyttä jalleenmyyjaansa.)

**yksi yhteystieto-osoite EEA Fluke Europe BV:ssä

SISÄLLYSLUETTELO

JOHDANTO 4

TURVALLISUUS 4

TESTERIN PURKAMINEN PAKKAUKSESTA 5

TESTERIN KAYTTÖ. 6

Käynnistystoiminnot 10

MITTAAMINEN 11

Volttien ja taajuuden mittaaminen 11

Eristysresistansssin mittaaminen 12

Johtavuuden mittaaminen 12

Silmukka-/linjaipmedanssin mittaaminen 13

Silmukkaimpedanssi (linjasta suojamaadoitukseen L-PE) 13

Maadoitusresistanssin testaaminen silmukkamenetelmalla 13

Silmukkaimpedanssi (korkean virran laukaisutila) IT-järjestelmissä 14

Linjaimpedanssi 15

Vikavirtasuojien laukaisuajan mittaaminen 16

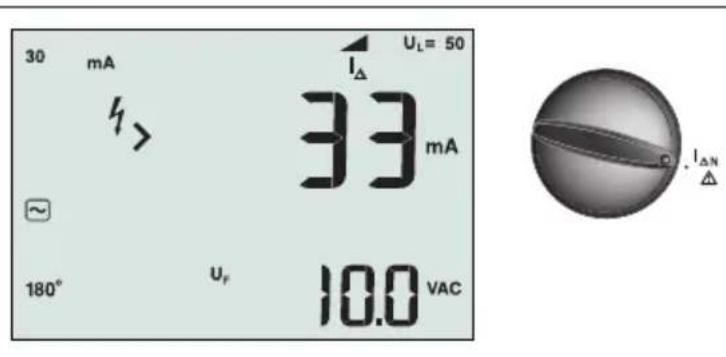

Vikavirtasuojien laukaisuvirran mittaaminen 19

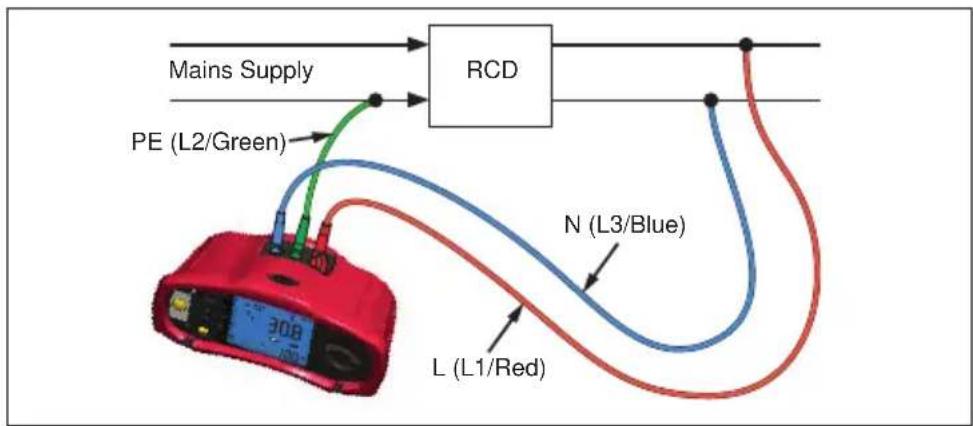

Vikavirtasuojien testaaminen IT-järjestelmissä 19

Vaihtoehtoinen toimenpide 20

Maadoitusresistanssin mittaaminen 20

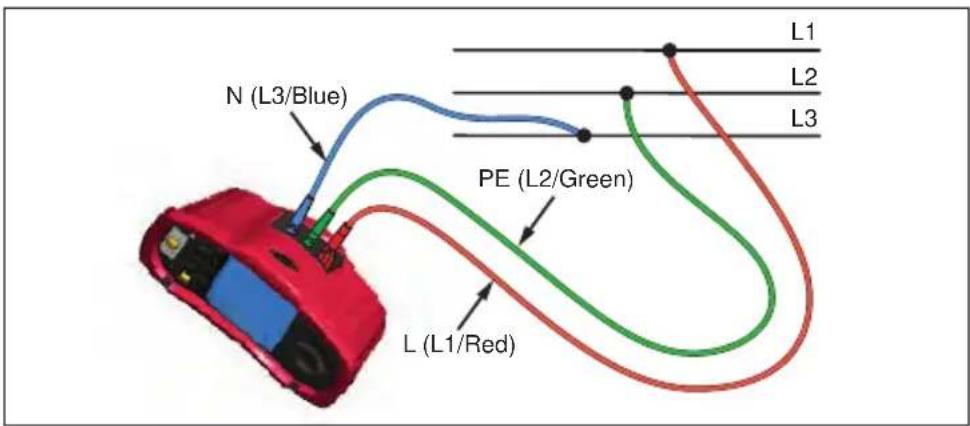

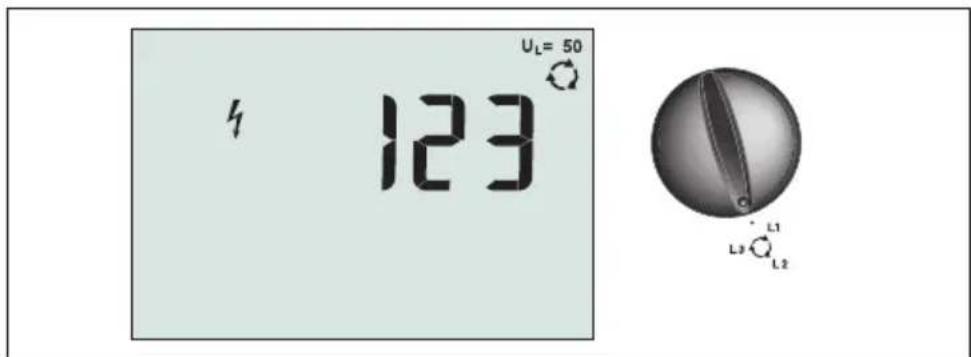

Vaihejärestyksen testaaminen 21

MUISTITILA 21

Mittauksen tallentaminen 22

Mittauksen hakeminen 23

Muistin tyhjentäminen 23

TESTITULOsTEN LATAAMINEN TIEtOKONEESEEN 23

TESTERIN KUNNOSSAPITO 24

Puhdistaminen 24

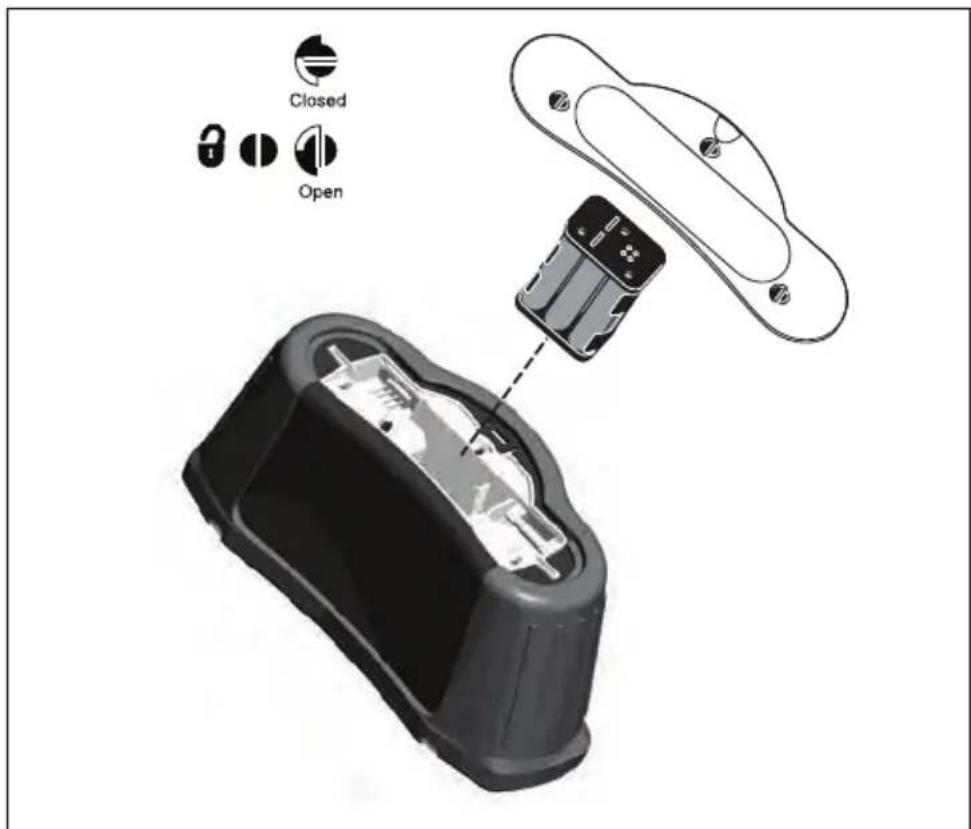

Paristojen testaaminen ja vaihtaminen 24
Sulakteen testaaminen 25

Tarkat tekniset tiedot 25

Ominaisuudet mallin mukaan 25
Yleisiä teknisii tietoja 26

SAHKOMMITTAUSTEN TEKNISET TIEDOT 27

Kontinuiteetti (RLO) 27
Eristysresistanssii (RISO) 27

No Trip- ja Hi Current -tilat RCD/Fl 28
Prospektivisen oikosulkuvirran testi (PSC/IK) 29

VIKAVIRTASUOJEN TESTAUS 29

TESTATUT VIKAVIRTASUOJATYYPIT 29
Testisignaalit 29
TESTATUT VIKAVIRTASUOJATYYPIT 30
Maksimilaukaisuaika 30
RCD/Fl Laukaisuvirran mittaus/ramppitesti (1 N) 30

MAADOITUSRESISTANSSITESTI (RE) 31

VAIHEJARJESTYKSEN ILMAISIN 31
SAHKÖVERKON JOHDOTUSTESTI 32
KAYTTOALUEET JA EPAVARMUUDET EN 61557:N MUKAAN 32

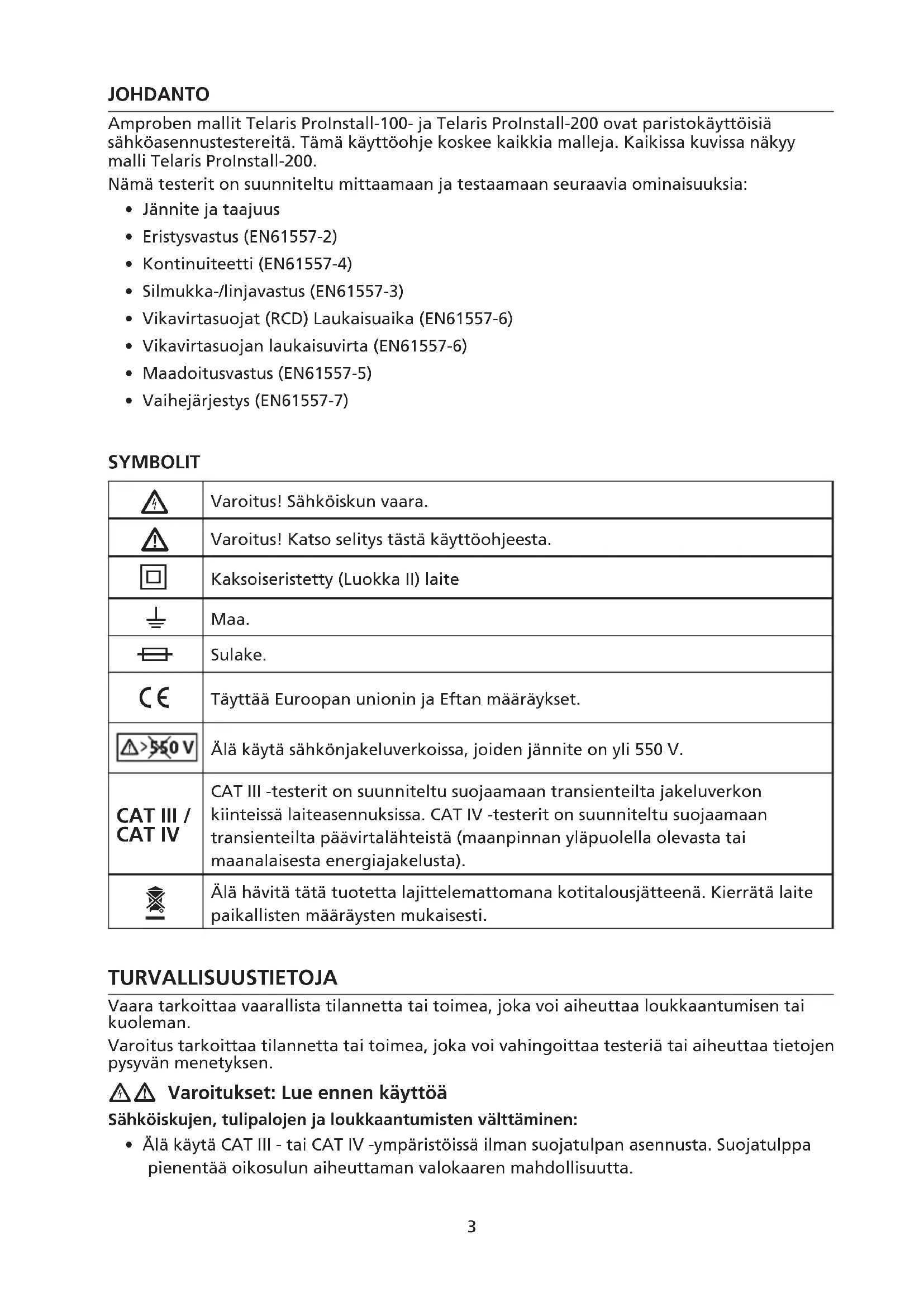

JOHDANTO

Amproben mallit Telaris ProInstall-100- ja Telaris ProInstall-200 ovat paristokayttoisiä sahkoasennustestereita. Tämä kayttöohje koskee kaikkia malleja. Kaikissa kuivissa nakyy malli Telaris ProInstall-200.

Nämä testerit on suunniteltu mittaamaan ja testaamaan seuraavia ominaisuksia:

Jannite ja taajuus
- Eristysvastus (EN61557-2)
- Kontinuiteetti (EN61557-4)
- Silmukka-/linjavastus (EN61557-3)
Vikavirtasuojat (RCD) Laukaisuaika (EN61557-6)
Vikavirtasuojan laukaisuvirta (EN61557-6)
Maudoitusvastus (EN61557-5)
- Vaihejärestys (EN61557-7)

SYMBOLIT

Δ	Varoitus! Sähköiskun vaara.
Δ	Varoitus! Katso selitys tastä käyttoohjeesta.
∅	Kaksoiseristetty (Luokka II) laite
⊥	Maa.
-	Sulake.
CE	Täytää Euroopan unionin ja Eftan märäykset.
Δ>50V	Älä käytä sähkönjakeluverkoissa, joiden jännite on yli 550 V.
CAT III / CAT IV	CAT III -Testerit on suunniteltu suojaamaan transienteilta jakeluverkon kiinteissä laiteasennuksissa. CAT IV -Testerit on suunniteltu suojaamaan transienteilta päävirtälähteista (maanpinnan yläpuolella olevasta tai maanalaisesta energiajakelusta).
	Älä havitä tätä tuotetta lajittelemattomana kotitalousjätteenä. Kierrätä laite paikallisten märäysten mukaisesti.

TURVALLISUUSTIETOJA

Vaara tarkoittaa vaarallista tilannetta tai toimea, joka voi aiheuttaa loukkaantumisen tai kuoleman.

Varoitus tarkoittaa tilannetta tai toimea, joka voi vahingoittaa testeriä tai aiheuttaa tietojen psvyvän menetyksen.

Varoitukset: Lue ennen käyttoa

Sahköiskujen, tulipaloen ja loukkaantumisten välttäminen:

• Älä kaytä CAT III - tai CAT IV -ympäristöissä ilman suojatulpan asennusta. Suojatulppa piententa oikosulun aiheuttaman valokaaren mahdollisuutta.

• Käytä laitetta vain tassä käyttoohjeessa kuvatulla ravalla, jotta laitteen turvaominaisuudet toimivat oikein.

• Älä käytä laitetta rajahdysherkkien kaasujen/höyryjen laheisyydessa taikka kosteissa tai marissä tiloissa.
• Älä käytä vaurioituneita mittausjohtoja. Tarkista, ettei mittausjohtoen eristys ole vaurioitunut, ettei johdoissa nay paljasta metallia ja ettei johdon kulumisen ilmaisin nay. Tarkista mittausjohtimen virtapiirin kontinuiteetti.
• Käytä ainoastaan laitteen mukana toimitettuja mittapäätä, mittausjohtoja ja sovittimia.
• Mittaa ensin jokin tunnettu jannite, jotta voit olla varma, etta laite toimii oikein.
• Älä käytä vaurioitunutta laitetta.
• Anna laite koulutetun huoltohenkilön korjattavaksi.
• Älä käytä napojen tai navan ja maadoituksen valissä nimellisjännitetta suurempaa jannitetta.
• Irrota testijohdot testerista ennen testerin kotelon avaamista.
• Älä käytä laitetta, jos sen suojat on irrotetu tai kotelo on auki. Voit altistua vaaralliselle jannitteelle.
• Ole varovainen työskennellessäi yli 30 V:n tehollisjännitteiden, 42 V:n huippujännitteiden tai 60 V:n tasavirtajännitteiden kanssa.
• Käytä vain laitteeseen tarkoitettuja vaihtosulakkeita.
  Käytä mittauksissa oikeita napoja, toimintoja ja alueita.
• Pida sormet mittapäden sormisuojusten takana.
• Kytke yhteinen mittausjohto ennen sahkoistetty a mittausjohtoa ja irrota sahkoistetty mittausjohto ennen yhteista mittausjohtoa.
• Välta virheelliset mittaustulokset vaihtamalla akut, kun laite varoittaa niiden heikenneestä toiminnasta.
• Käytä ainoastaan laitteeseen tarkoitettuja varaosia.
• Alä kaytä testeriä sahkönjakeluverkoissa, joiden jannite on yli 550 V.
• Noudata paikallisia ja maakohtaisia turvallisuusmaarayksiä. Käytä henkilökohtaisia suojavarusteita (hyväksytyt kumihanskat, kasvosuojus ja tulenkestävat vaatteet). Nain estät sahköiskujen ja valokaarien aiheuttamat vammat sellaisissa tilanteissa, joissa on paljaita jännitteellisia johtimia.

PAKKAUKEN PURKAMINEN JA TARKASTUS

Kuljetuspakkausen tulee sisältaa seuraavat:

1 Telaris ProInstall-100 tai Telaris ProInstall-200
6 paristoa, 1.5 V AA Mignon
3 testijohdinta
1 sahkoverkon testausjohto
3 hauenleukapidikettä
3 testijohdinta
1 etajohdin
1 käyttoohje (CD-levy)
1 Kantolaukku
1 Pehmustetti hihna

Jos jokin edellä mainituista nimikkeistä on vahingoittunut tai puuttuu, palauta koko pakkaus myjälikkeeseen vaihdettavaksi.

Kiertokytkimen käytto

Valitse suoritettava testityyppi kiertokytkimellä (kuva 1 ja taulukko 4).

Varoitukset

Alä kayta CAT III - tai CAT IV -ympäristöissä ilman suojatulpan asennusta. Suojatulpa vahentaa nakyvissä olevan anturimetallin < 4 mm. Tämä pienta oikosulun aiheuttaman valokaaren mahdollisuutta.

Painikkeiden tunteminen

Valitse suoritettava testityyppi kiertokytkimellä. Painikkeilla voit ohjata testerin käyttoa, valita tarkasteltavat testitudolokset ja selata valittuja testitudolosia.

3 4 7 1 2 TEST 5 6
Numero	Mittaustoiminto
1	Valitun testin käynistäminen TEST-painikkeen ympärillä on "kosketuslevy". Tämä kosketuslevy mittaa käytäjän ja testerin PE-liittimen välillä olevan jännitteen. Jos se ylittää 100 V:n raja-arvon, kosketuslevyn yläpuolella oleva Δ-symboli syttyy.
2	• Muistipaikkojen selaaminen. • Muistipaikkojen koodien asettaminen.
3	Kosjetuslevyn yläpuolella oleva symboli syttyy.
4	• Muistitilan käynistys. • Muistinäppäinten (F1, F2, F3 ja F4) valintojen aktivointi.
5	Tausvalon käynistys ja sammutus.
6	Testerin käynistys ja sammutus. Testeri sammuu myös automaattisesti, jos mitään toimenpidettä ei suoriteta 10 minuuttiin.
7	• Silmukkatulon valinta (L-N, L-PE). • Jännitetulon valinta (L-N, L-PE, N-PE). • Vikavirtasuojien nimellisvirta (10, 30, 100, 300, 500, 1000 mA) • Muistin VALINTA.
8	• Vikavirtasuojan virran kerroin (x1/2, x1, x5) • Muistin TALLENNUS.
9	Valitse vikavirtasuoja: Tyyppi AC (sinimuotoinen), Tyyppi AC Selektivinen, Tyyppi A (puoliaalto), Tyyppi A Selektivinen, Tyyppi B (tasainen DC-virta) tai Tyyppi B Selektivinen. • Muistin PALAUTUS.
10	Vikavirtasuojan polaarisuuden testaus (0, 180 astetta). • Eristystestin jännite (100, 250, 500 tai 1000 V). • Muistin TYHJENNYS.
11 Kontuiteetti.
12 Eristysvastus.
13 Silmukkaimpedanssi – Hi Current Trip -tila
14 Silmukkaimpedanssi – No Trip -tila
15 Vikavirtasuojan laukaisuaika.
16 Vikavirtasuojan laukaisutaso.
17 Volttia.
18 Vaihkierto.
19 Maadoitusvastus.
20 Kiertokytkin.

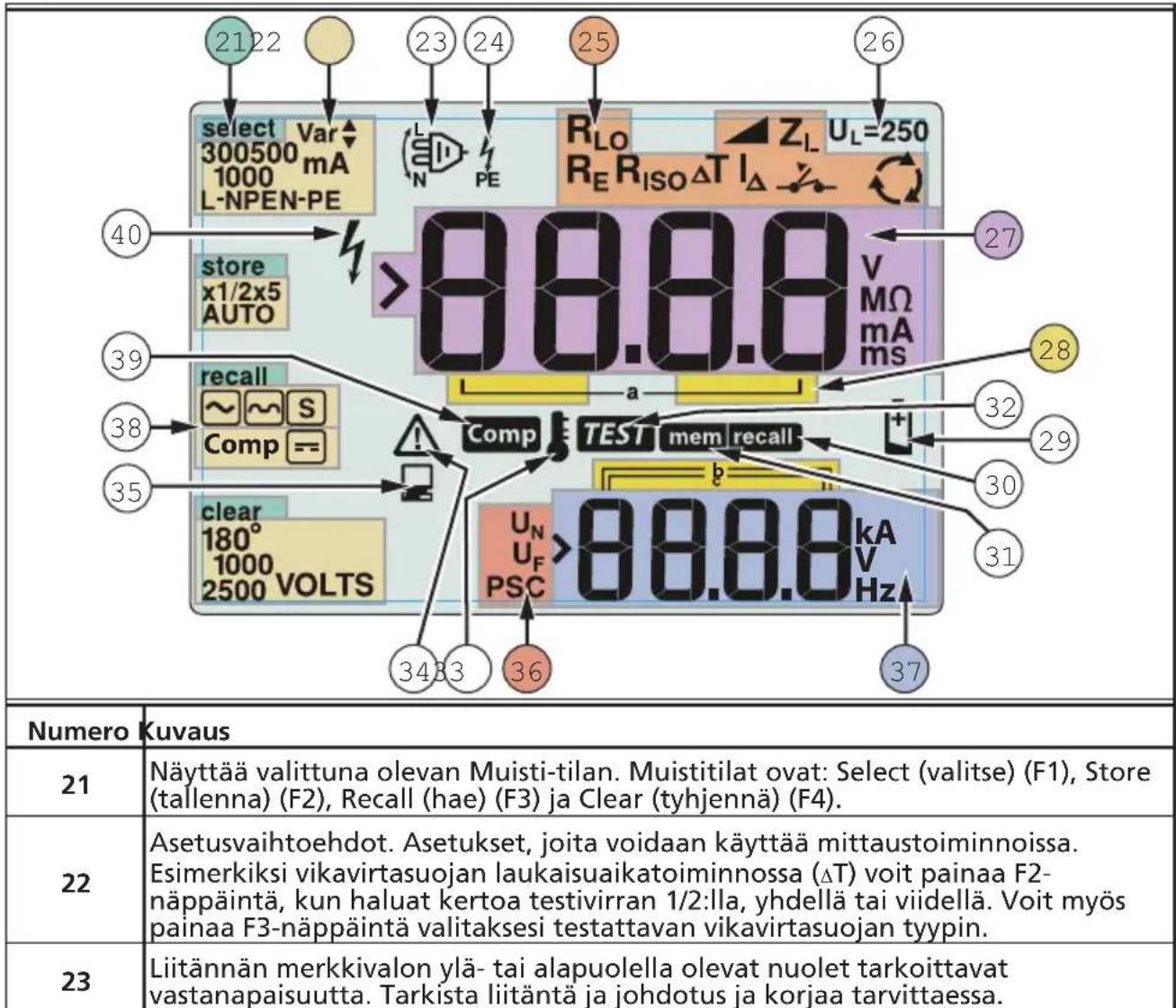

Nayton tunteminen

24	Liitännän merkkivalo. Liitännän merkkivalo, jossa on piste (O) keskellä, tarkoittaa että liitäntää käytetään valitussa toiminnossa. Liitännät ovat: • L (vaihe) • PE (suojamaadoitus) • N (nolla)
25	Ilmoittaa kiertokytkimellä valitun asetuksen. Pääänäytön mittausarvo vastaa myös kytkimen asetuka. Kiertokytkimen asetukset ovat:
	RISO	Eristys	ΔT	Vikavirtasuojan kytkentäiaika
	RLO	Kontinuiteetti	IΔ	Vikavirtasuojan kytkentäiaika
	Z1←	Silmukka ei laukaisua	MaadRgs
	Z1-2←	Silmukka korkea virta laukaisu		Vaihekierto
26	Osoittaa esiasetetun vikajännitteen rajan. Oletusasetus on 50 V. Joillakin alueilla vikajännitteeksji Kannattaa märätttä 25 V, joka ilmoitetaan paikallissaa sähkömaäräyksissä. Voit vailtaa vikajännitteen arvoa 25 V:n ja 50 V:n välillä painamalla F4-näppäintä, kun kytket testerin pälle. Asettamasi arvo näkyj näytössä ja tallennetaan, kun kytket testerin pois pälätä.
27	Pääänäytö ja mittayksiköt
28	Muistipaikat. Katso lisätietoja muistipaikkojen käytõstä sivulta 37.
29	Pariston varaus vähissä -kuvake. Katso lisätietoja paristoista ja virranhallinnasta sivun 41 kohdasta Paristojen testaaminen ja vaihtaminen.
30	Tulee näytöön, kun painat Recall (hae) -näppäintä ja tarkastelet tallennettuja tietoja.
31	Tulee näytöön, kun painat Memory (muisti) -painiketta.
32	Tulee näytöön, kun painat Test (testi) -painiketta. Häviäa näytõstä, kun testi on valmis.
33	Tulee näytöön, kun laite on ylikumentunut. Silmukkatestiä ja vikvirtasuojan toimintoja ei voi suorittaa kun mittari on ylikumentunut.
34	Tulee näytöön, kun tapahtuu virhe. Testaus on tällöin pois käytõstä. Katso mahdollisten virhekoodien luettelo ja selitykset sivun 16 kohdasta Virhekoodit.
35	Tulee näytöön, kun kone siirtäa tietoja tietokoneeseen Amprobe PC-ohjelmistolla.
36	Toissijainen mittaustoiminnon nimi. UN - Eristystestin testijännite. UF - Vikajännite. Mittaa nolljohtimesta maahan. PSC - Prospektivinen oikosulku (Prospective Short Circuit) Lasketu mitatusta jännitteestä ja impedanssista
37	Toissijainen näytö ja mittayksiköt. Jotkin testit palauttavat joko useamman kuin yhden tuloksen tai testituloksen perusteella lasketun arvon. Tämä tapahtuu seuraavilla: • Volttia • Vikvirtasuojan laukaisuaika • Eristystestit • Vikvirtasuojan laukaisuvirta • Silmukka-/linjaimpedanssi
38	Paina F3 kompensoidaksesi jatkuvuostoiminnon mittausjohdon.
39	Tulee näkyviin, kun mittauksen kompensaatioarvo on olemassa.
40	Mahdollinen vaaratilanne. Tulee näytöön, kun mitataan tai luodaan suuria jännitteita.

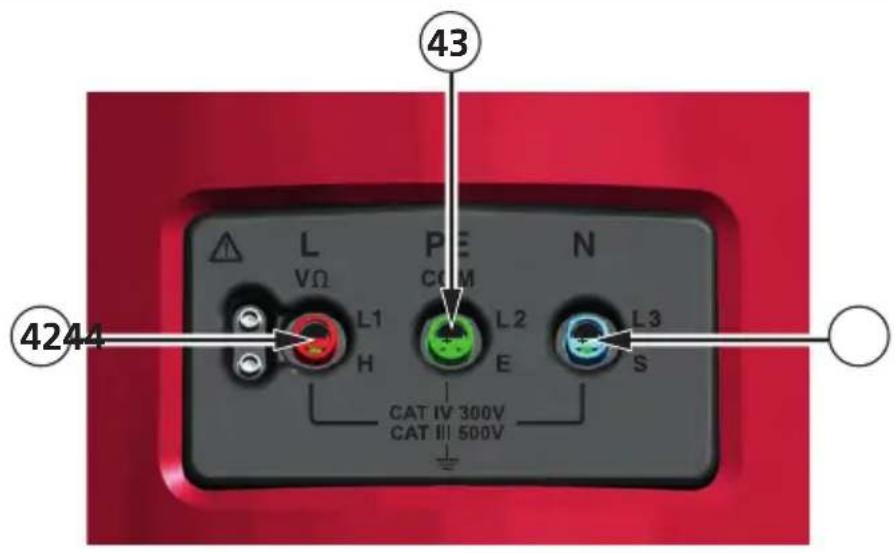

Tulolitannat

Valitse suoritettava testityyppi kiertokytkimella.

Numero kuvaus

42 L (vaiejohto)
43 PE (suojamaadoitus)
44 N (hollajohto)

IR-portin käytäminen

Malleissa Telaris ProInstall-100 ja Telaris ProInstall-200 on IR- eli infrapunaportti, jonka avulla testerin voi liittä tietokoneeseen ja testerin testitiedot voidaan ladata tietokoneeseen Amproben PC-ohjelmalla. Tämä automatisoi vianmaärityksen ja tietojentallennusprossassin, piententa manuaalisen virheen mahdollisuutta ja antaa sinun kerätä, järkestää ja nayttä testitietoja haluamassasi muodossa. Katso lisatietoja infrapunaportin käytösta sivun 40 kohdasta Testitudosten lataaminen.

Vikakoodit

Testeri havaitsee useita erilaisia vikatilanteita ja ilmoittaa niistä paanaytossa kuvakkeella, Err-tekstillä ja virhenumerolla. Katso lisatietoja alla olevasta taulukosta. Namavikatilanteet pointavat testauksen kaytostä ja pysayttavat tarvittaessa myos testinsuorituksen.

Err

Kuva 6. Vian nayttö

Vikatilanne Koodi Ratkaisu
Itsetesti epäonnistuu	1 Palauta testeri Amproben huoltokesukkseen.

Ylikuumeneminen 2	Anna testerin	jäähtyä.
Vikajännite 4 Tarkista	asennus, et	enkin kohtien N ja PE välinen jännite.
Lian suuri koettimen vastus	6	Paina tapit svemmälle maahan. Tallo tappien ympärillä ja päällä olevaa maata. Kaada vettä tappien ympärille mutta ei testattavaan maadoituskohtaan.

Käynistystoiminnot

Valitse haluamasi käynnistystoiminto painamalla painiketta ja toimintopainiketta samanaikaisesti ja vapauta sitten painike käynnistystoiminto pysyy käytössä, kun testeri sammutetaan. Katso lisātietoja alla olevasta taulukosta.

UK-tila valittu

Automaattinen johtimien vaihtotila valittu

Kuva 7. Johtimien vaihtotilat

Painikkeet Käynistystoiminnot
F3	Vaihejohdon ja nollajohdon vaihtotila. Voit käyttaa kahta eri käyttötilaa. Voit märittä testerin toimimaan L-n-tilassa tai L-n n-L -tilassa. Katso lisätietoja kuvasta 7. • Kun L-n-tila on käytössä, L- ja N-vaiejohtimia EI SAA KOSKAAN vaihtaa keskenään. Tämä märäys on käytössä tietyillä alueilla esimerkiki si Englannissa. Näytössä nakyvä kuvake ilmoittaa, että L- ja N-johtimet on vaihdettu keskenään ja testausta el voi suorittaa. Tutki ja korjaa tämä järvestelmän vikatilanne ennen käytön jatkamista. L-n-tilan valinta vaihtaa Ison-Britannian säädösten mukaisesti myös vikavirtasuojan x1/2 laukaisuajaksi 2 sekuntia. • Kun laite on L-n n-L -tilassa, se sallii L- ja N-vaiejohtimien vaihtamisen ja testausta voidaan vaihtaa. Huomautus: Sellaisissa paikoissa, joissa käytetään polarisoituja pistokkeita ja pistorasioita, vaihdetun johtimen kuvake ( ) voi tarkoittaa, että pistorasia on johdotettu vaärin. Korjaa tämä ongelma ennen kuin jatkat testaamista.
F4	Vikajänniteraja. Vaihtaa vikajännitettä 25 V:n ja 50 V:n välillä. Oletusasetus on 50 V.
MEMORY	Näytä testerin sarjanumero. Ensimmäiset neljä numeroa nakyvät päänäytössä ja seuraavat neljä numeroa toissijaisessa näytössä.
	Kontinuiteetin merkkiaänen kytkin. Kytkee kontinuiteetin merkkiaänen päälle ja pois päältä. Oletusasetus on Päällä.

Volttien ja taajuuden mittaaminen

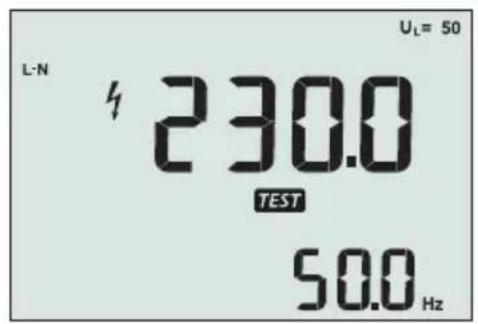

Kuva 8. Volttien näytö / Kytkin- ja liitinasetukset

Jännitteen ja taajuuden mittaaminen:

1. Kaannä kiertokytkin V-asentoon.

2. Käytä kaikkia (punainen, sininen ja vihrea) liittimiä tassä testissä. Voit käyttaa testijohtimia tai verkkojohtoa, kun mittaat vaihtovirran jannitetta.

3. Vaihtovirtajännite nakyy ensisijaisessa (ylemmässä) näytössä. Testeri lukee vaihtovirran 500 voltiin asti. Voit vaihtaa jannitelukemia lukemien L-PE, L-N ja N-PE valillä painamalla F1-painiketta.

4. Taajuus nakyyy toissijaisessa (alemassa) naytössa.

Varoitus

Jännitemittaustoinnon avulla ei ole mahdollista luotettavasti tarkistaa (pistorasian) kytkentöjä N- ja PE-piirien osalta. Syynä tähän on se, etta testeri mittaa jännitteet L-N, L-PE ja N-PE samanaikaisesti, jolloin mittaustulokseen vaikuttavat testerin sisäiset resistanssit sekä mahdolliset avoimet johtimet yhdessä niiden resistanssien (kuormien) ja sahköverkon kapasitanssien kanssa.

Virheelliset mittaustulokset ilmenevat etenkin mikali N-johdin on irti/puuttuu ja se voi johtaa vaariin tulkintoihin.

Ehdotamme kytkentöjen tarkastamiseksi silmukkaimpedanssimittauksia.

Eristysvastuksen mittaaminen

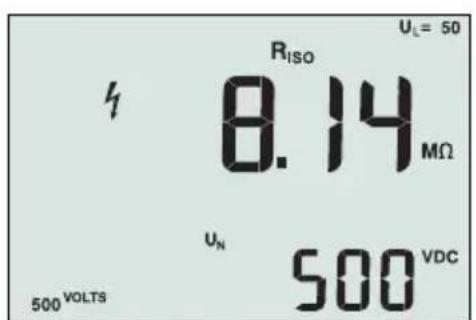

Kuva 9. Eristysvastuksen nayttö / Kytkin- ja liitinasetukset

Varoitus

Tee mittaukset aina virrattomissa piireissä. Nain et voi saada sahköiskua.

Eristysvastuksen mittaaminen:

1. Kaannä kiertokytkin Riso-asentoon.
2. Käytä L- ja PE-liittimiä (punainen ja vihrea) tass testissä.

3. Valitse testijannite F4-painikkeella. Useimmat eristystestit tehdaan 500 voltilla, mutta noudata aina paikallisia maarayksia.

4. Paina ja pidä (TEST) -painiketta pohjassa, kunnes lukema vakaantuu

Huomautus: Testin suorittaminen estetään, jos linjassa havaitaan jannite.

• Eristysvastus nakyy ensisijaisessa (ylemmassa) naytossa.
• Varsinainen testijännite nagyy toissijaisessa (alemmassa) näytössa.

Huomautus: Normaalissa eristyksessä, jossa on korkea vastus, varsinaisen testijännitteen (UN) tulisi olla aina korkeampi kuin ohjelmoitu jannite. Jos eristys on huono, testijännitettä pienennetaan automaattisesti testin virran rajoittamiseksi turvallsiin arvoihin.

Kontinuiteetin mittaaminen

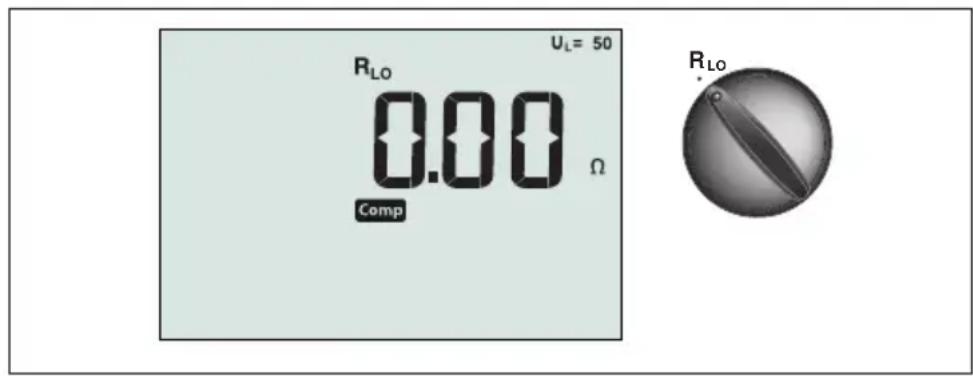

Kuva 10. Kontinuiteetin nollanäytto / Kytkin- ja liitasetukset

Kontinuiteettitestiä käytetään tarkistamaan yhteyksien eheydet tekemällä erittäin tarkka vastusmittaus. Tämä on erityisen tärkeää suojamaadoituksen liitäntöjen tarkistamisessa.

Huomautus: Niissä maissa, joissa sähköpiirit on asetetu kehään, kehä tulisi tarkistaa päästä paahän sahkötaulussa.

Varoitus

• Tee mittaukset aina virrattomissa piireissä.
  Impedansssit, rinnakkaispiirit ja transienttivirrat voivat Haitata mittauksia.

Kontinuiteetin mittaaminen:

1. Oikosulje testijohtimien paat yhteen ennen kontinuiteettitestin suorittamista. Paina ja pidä F3-painiketta pohjassa kunnes COMP (nollaus) -ilmoitin tulee nayttöön. Testeri mittaa koettimen vastuksen, tallentaa lukeman muistiin ja vahentäa sen lukemista. Vastusarvo pysyy muistissa, vaikka virta katkaistaan, joten toimintoa ei tarvitse toistaa joka kerta instrumenttia kaytettäessä.

2. Kännä kiertokytkin RLO-asentoon.

3. Käytä L- ja PE-liittimä (punainen ja vihrea) tass testissä.

Huomautus: Varmista ennen testijohtimien nollausta, etta paristoissa on riittavva varaus.

1. Paina ja pidä Tseäniketta pohjassa, kunnes lukema vakaantuu Jos kontinuiteetin aänimerkki on kaytossa, testeri piippaa jatkuvasti, kun mitatut arvot ovat alle 2 Ω, eikä laite anna vakaan lukeman piippausta yli 2 Ω:n mitatuille arvoille. Testi estetaan, jus piirissä on virtaa, ja vaihtovirtajannite nakyy talloin toissijaisessa (alemmassa) naytossa.

Silmukka-/linjaimpedansssin mittaaminen

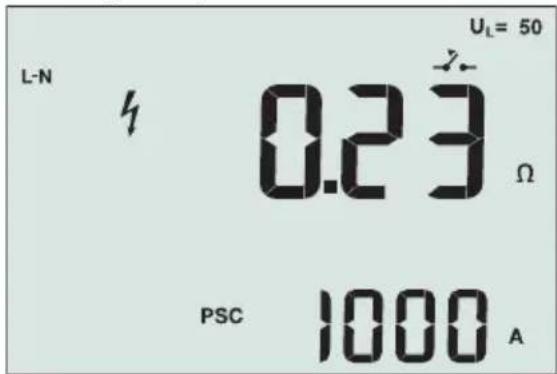

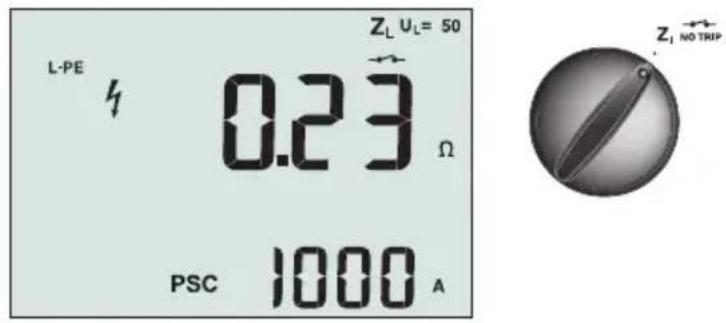

Kuva 11. Silmukka-/linjaipmedanssi / Kytkin- ja liitasetukset

Silmukkaimpedansssi (linjasta suojamaadoitukseen L-PE)

Silmukkaimpedanssi on lahdeimpedanssi, joka mitataan linjan (L) ja suojausmaadoituksen (PE) valillä. Voit myös varmistaa prospektiivisen maadoitetun vikavirran (PSC), joka on virta, joka voisi vrrata, jos vaihejohdin oikosuljetaan suojausmaadoitusjohtoon. Testeri laskee PSC-arvon jakamalla mitatun verkkojannitteen silmukan impedanssilla. Silmukkaimpedanssitoiminto kayttäa maadoitukseen virtaavaa testivirtaa. Jos piirissä on vikavirtasuojia, ne saattavat laueta. Kaytä laukeamisen välttamiseksi aina kiertokytkimen ZI No Trip -toimintoa. No Trip -testi kayttäa erityista testia, joka estaa järvestelman vikavirtasuojia laukeamasta. Jos olet varma, ettei piirissä ole vikavirtasuojia, voit suorittaa testin nopeammin kayttamallä ZI Hi Current -toimintoa.

Huomautus: Jos L- ja N-liittimet kaannetaan, testeri vaihtaa ne automaattisesti sisaisesti keskenaan ja jatkaa testausta. Jos testeri on märitetty kaytettaväksi Isossa-Britanniassa, testaus pysahtyy ja liittimet on vaihettava keskenaan manuaalisesti. Tämä tilanne osoitetaan symbolilla ( ).

Vinkki: suosittelemme silmukkaimpedanssien (loop impedance) mittaamisen lisaksi myos vaiheimpedanssin (line impedance) mittaamista oikeiden johdotusten varmistamiseksi. Nain voidaan varmistaa L- ja N-johtimien oikea kytkentä mahdollisessa oikosulku-tai ylikuormitustilanteessa.

Silmukkaimpedanssin mittaaminen No Trip (ei laukaisua) -tilassa:

Varoitus

Vikavirtasuojan laukaisun estäminen:

Mittaa silmukka aina kohdasta Z1
- Esikuormitus voi aiheuttaa vikavirtasuojan laukeamisen.
Vikavirtasujo, Jonka nimellinen vikavirta on 10 mA, laukeaa.

Huomautus: Jos testaat silmukkaimpedansssin piirissä, jossa on 10 mA:n vikavirtasuoja, suosittelemme etta teet vikavirtasuojan laukaisuaikatestin. Kaytā nimellisenä testivirtana 10 mA ja kertoimena x 1/2.

Jos vikajännite on alle 25 V tai 50 V (paikallisista vaatimuksista riippuen), silmukka on hyvä. Silmukkaimpedansssin voi laskea jakamalla vikajännitteen 10 milliampeerilla (Silmukkaimpedanssi = vikajännite x 100).

1. Kaannä kiertokytkin Z, NO TRIP -asentoon.
2. Kytke kaikki kolme johdinta testerin L-, PE- ja N-liittimiin (punainen, vihrea ja sininen). Kaytä vain laitteen mukana toimitettuja, kalibroituja testijohtimia! Kalibroitujen testijoohtimien resistansi vahennetaan automaattisesti testin tuloksesta.

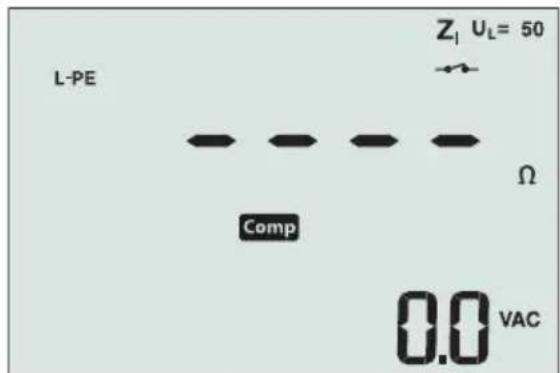

3. Valitse L-PE painamalla F1-painiketta. Näytössä nakyy Zi ja -ihaisin.
4. Kytke kaikki kolme johdinta järjestelmän L-, PE- ja N-liittimiin tai työnnä virtajohto pistokkeeseen testin aikana.

1. Paina ja vapauta Tssainike. Odota, etta testi paattyy. Silmukkaimpedanssi nakyy ensisijaisessa (ylemmass) naytossa. Prospektivinen oikosulkuvirta (PSC) nakyy ampeereina tai kiloampeereina toissijaisessa (alemmassa) naytossa.

Testin suorittaminenkestaauseita sekunteja.Jos verkkovirta katkaistaan testin aikana, testi keskeytyy automaattisesti.

Huomautus: Testattavan piirin esikuormitus voi aiheuttaa virheitä.

Silmukkaimpedanssin mittaaminen Hi Current Trip (laukaisu) -tilassa:

Jos järestelmässä ei ole testin aikana vikavirtasuojia, voit käyttaa korkeavirtaista Linja/maa (L-PE) -silmukkaimpedanssitetää.

1. Kaannäkiertokytkin Z- -asentoon.
2. Kytke kaikki kolme johdinta testerin L-, PE- ja N-liittimiin (punainen, vihrea ja sininen). Kaytä vain laitteen mukana toimitettuja, kalibroituja testijohtimia! Kalibroitujen testijiohtimien resistanssi yahennetaan automaattisesti testin tuloksesta.
3. Valitse L-PE painamalla F1-painiketta. Näytössänkyy -, mikä ilmaisee, etta Hi Current Trip (laukaisu) -tila on valittuna.
   4.Toista edellisen testin yaiheet 4-8.

Varoitus

LCD-nayton symboli -ilmaisee, etta järestelmä on Hi Current Trip (laukaisu) -tilassa -järestelmän kaikki vikavirtasuojat laukevat - joten varmista, ettei järestelmässä ole vikavirtasuojia.

Silmukkaimpedanssi (korkean virran laukaisutila) IT-järjestelmissä

Impedanssi, joka on mitatu vaiheesta maahan -testilla on IT-järjestelmän kunnon mukainen. Jos järjestelmä on kunnossa, impedanssin tulisi olla hyvin korkea. Matalat impedanssiarvot voivat johtua katkaisimen oikosulusta, järjesteliin liitetyista kuormista tai aiemmista vioista. Tämä ei ole yleistesti, koska sinun on tiedettävä järjestelmän tila ennen kuin voit märätttä mitatun arvon merkityksen.

Käytä verkkovirtatestijohtoa, mutta alä liitta N-johdinta instrumenttiin, joten vain PE- ja L-tuloja käytetään. Katso kuvio 18a.

Huomautus: Jännösvirtalaite laukeaa tämän testin aikana, jos impedanssi on matala.

Linjaimpedansssi

Linjaimpedanssi on lahdeimpedansssi, joka mitataan linjajohtimien tai linjan ja nollajohtimen valillä. Toiminnolla voidaan suorittaa seuraavat testit:

• linjan ja nollajohtimen valinen impedanssi.

Vinkki: suosittelemme silmukkaimpedanssien (loop impedance) mittaamisen lisaksi myos vaiheimpedanssin (line impedance) mittaamista oikeiden johdotusten varmistamiseksi. Nain voidaan varmistaa L- ja N-johtimien oikea kytkentä mahdollisessa oikosulku-tai ylikuormitustilanteessa.

• linjojen valinen impedanssi 3-vaiheisissa järjestelmissä.
  L-PE-silmukan mittaus. Tällä menetelmällä voidaan tehdä korkeavirtainen, 2-johtoisen silmukan mittaus. Sitä ei voi käyttaa piireissä, jotka ovat vikavirtasuojien suojaamia, koska se aiheuttaa suojien laukaisun.
  Prospektiivinen oikosulkuvirta (PSC, Prospective Short Circuit Current). Mahdollinen oikosulkuvirta on virta, joka voi vIRRata, jos vaihejohdin on oikosulussa maadoitusjohtimen tai toisen vaihejohtimen kanssa. Testeri laskee PSC-virran jakamalla mitatun verkkojannitteen linjan impedansilla.

Kuva 14. Linjaimpedansssin nayttö

Linjaimpedanssin mittaaminen:

1. Kännä kiertokytkin Z- asentoon. LCD-näytö ilmaise -symbolilla, että korkeavirtainen silmukkatila on valittuna.
2. Kytke punainen johdin testerin L (punainen) -liitttimeen ja sininen johdin N (sininen) -liittimeen. Kaytä vain laitteen mukana toimitettuja, kalibroituja testijohtimia! Kalibroitujen testijohtimien resistanssi vahennetaan automaattisesti testin tuloksesta.
3. Valitse L-N painamalla F1-painiketta.

Varoitus

Varo, ettet valitse tassā vaiheessa L-PE-vaihtoehtoa, sillā laite suorittaa korkeavirtaisen silmukkatestin. Kaikki vikasuojat laukeavat, jos jatkat.

Huomautus: Kytke yksivaihetestin johtimet järkestelmän jannite- ja nollapisteisiin. Mittaa 3-vaihejäriestelmän linjojen valinen impedanssi kytkemälla johtimet kahteen vaiheeseen.

1. Paina ja vapauta TEST -painike. Odota, etta testi pääattyy.

Linjaimpedanssi nakyss ensisijaisessa (ylemmaa) naytossa.
Prospektiivinen oikosulkuvirta (PSC, Prospective Short Circuit Current) nakytoissijaisessa (alemmassa naytossa).

Käytä kuvassa 15 esitettyä kytkentä, kun suoritat mittausta 500 voltin kolmivaihejärjestelmässä.

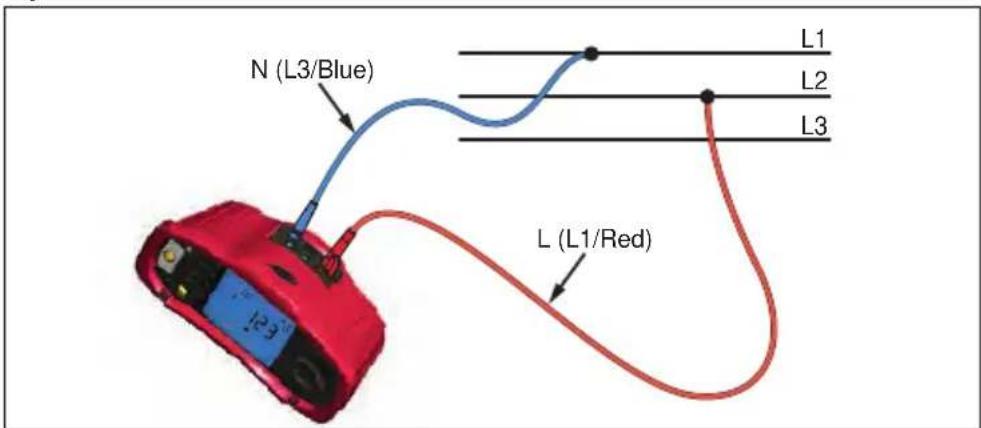

Kuva 15. Mittaus kolmivaihejärestelmässa

Vikavirtasuojien laukaisuajan mittaaminen

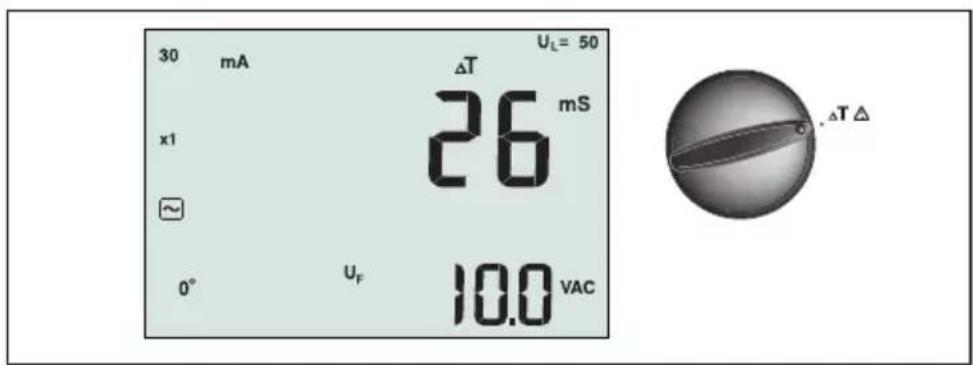

Kuva 16. Vikavirtasuojien laukaisuajan nayttö / Kytkin- ja liitinasetukset

Tass testiss kalibroitu vikavirta johdetaan piiriin, mika aiheuttaa vikavirtasuojan laukeamisen. Mittari mittaa ja naytttaa, kuinka pitka aika vikavirtasuojan laukeamiseen kuluu. Voit suorittaa taman testin testijohtimilla tai verkkojohtoa kayttamalla. Testi suoritetaan jannitteisessa piirissa.

Testerin avulla voi suorittaa myos vikavirtasuojien laukaisuaikatestin automaattisessa tilassa, mika tekee testin suorittamisesta helppompaa yhdelle henkilolle.

Huomautus: Kun mittaat laukaisuaikaa minkä tahansa typpiselle vikavirtasuojalle, testeri tekee ensin esitestin, jolla märitetään, aiheuttaako varsinainen testi ylarajan ylittävän vikajännitteen (25 tai 50 V).

30 sekunnin viive aktivoidaan esitestin ja todellisen testin valillä, ettei S-tyypin laukaisuaika (aikaviive) ole epatarkka. Tamantyyppinen vikavirtasuoja edellyttä viivettä, koska se sisältaa vikavirtasuojia, joiden on annettava asettua ennen koko testin suorittamista.

Varoitus

Vikavirtasuojan jälkeisessä piirissä esiintyvät vuotovirrat voivat vaikuttaa mittauksiin.
- Naytetty vikajännite koskee vikavirtasuojan (RCD) nimellä jaannösvirtaa.
- Mahdolliset toisten maadoitusasennusten kentät voivat vaikuttaa mittaukeen.
Vikavirtasuojasta myotasuuntaan kytketyt laitteet (moottorit, kondensaattorit) voivat pidentaa laukaisuaikaa merkittavasti.

Huomautus: Jos L- ja N-liittimet käännetaan, testeri vaihtaa ne automaattisesti sisäisesti keskenäan ja jatkaa testausta. Jos testeri on märitetty käytettväksi Isossa-Britanniassa, testaus pysähtyy ja liittimet on vaihdettava keskenäan manuaalisesti.

Tämä tilanne osoitetaan symbolilla (E).

A- ja B-tyypin vikavirtasuojissa ei ole kaytettavissä 1000 mA:n vaihtoehtoa.

Vikavirtasuojien laukaisuajan mittaaminen:

1. Kännä kiertokytkin T -asentoon.
2. Valitse vikavirtasuojien nimellisvirta F1-painikkeella (10, 30, 100, 300, 500 tai 1000 mA).

3. Valitse vikavirtasuojien testijannitteen kerroin F2-painikkeella (x12, x 1 tai x 5) . Mallissa ProInstall 200 valittavissa myos "Auto". Normaalisti testissä käytetään kerrointa x 1 .

4. Valitse vikavirtasuojan testivirran aallonmuoto F3-painikkeella:

• AC-virta vaihtovirralle (normaalille AC-vikavirtasuojalle) ja A-tyypille (pulssimaiselle tasavirralle herkkä vikavirtasuoja)

• Puoliaaltovirta A-tyypille (pulssimaiselle tasavirralle herkkä vikavirtasuoja)

Sivastety vaste S-tyypin AC:Ile (hidastettu AC-vikavirtasujoja)

Viivastetty vaste S-tyypin A:lle (hidastettu pulssimaiselle tasavirralle herkkävikvirtasuoja)

-Tasainen DC-virta B-tyypin vikavirtasuojalle

S viivästetty vaste S-tyypin B:lle (hidastettu tasaiselle DC-virralle herkkä vikavirtasujoja)

1. Valitse testivirran vaihe, 0^ tai 180^ , painamalla F4-painiketta. Vikavirtasuojat tulisi testata molemmilla vaiheasetuksilla, koska niiden vasteaika voi vaihdella huomattavasti vaiheen mukaan.

Huomautus: Jos käytät tyypin B ( — ) tai S-tyypin B ( — ) viSvirtasuojaa, testi on suoritettava molemmilla vaiheasetuksilla ja kaikkia kolmea testijohdinta käyttaen.

1. Paina ja vapauta TEST -painike. Odota, etta testi päätty.

2. Laukaisuaika nakyss ensisijaisessa (ylemmasa) naytossa.

3. Nimellistä jäännösvirtaa koskeva vikajännite nagyy toissijaisessa (alemmassa) näytössa.

Vikavirtasuojien laukaisuajan mittaaminen automaattista tilaa kayttamalla:

1. Kytke testeri pistorasiaan.
2. Kännä kiertokytkin T -asentoon.
3. Valitse vikavirtasuojien nimellisvirta F1-painikkeella (10, 30 tai 100mA
4. Valitse automaattinen tila F2-painikkeella.
5. Valitse vikavirtasuojan testivirran aallonmuoto F3-painikkeella.
6. Paina ja vapauta TEST -painike

Testeri syottä 12 x vikavirtasuojan nimellisvirran 310 tai 510 ms:n ajan (2 sekuntia lsossa-Britanniassa). Jos vikavirtasuoja laukeaa, testi keskeytyy. Jos vikavirtasuoja ei laukea, testeri käntä vaiheen ja suorittaa testin uudelleen. Testi keskeytyy,Jos vikavirtasuoja laukeaa.

Jos vikavirtasuoja ei laukea, testeri palauttaa alkuperäisen vaiheasetuksen ja syöttä 1x vikavirtasuojan nimellisvirran ajan. Vikavirtasuojan tulisi laueta ja testitulosten nakyä ensisijaisessa näytössa.

1. Nollaa vikavirtasuoha.
2. Testeri käantää vaiheet ja toistaa 1x testin. Vikavirtasuojan tulisi laueta ja testitulosten nakyä ensisijaisessa näytössä.
3. Nollaa vikavirtasuoha.
4. Testeri palauttaa alkuperäisen vaiheasetuksen ja syöttä 5x vikavirtasuojan nimellisvirran enintäan 50 ms:n ajan. Vikavirtasuojan tulisi laueta ja testitudosten nakyä ensisijaisessa näytössä.
5. Nollaa vikavirtasujoa.
6. Testeri käantäa vaiheet ja toistaa 5x testin. Vikavirtasuojan tulisi laueta ja testitulosten nakyä ensisijaisessa naytössä.
7. Nollaa vikavirtasujoa.

Voit tarkastella testituloksia nuolipainikkeiden avulla. Ensimmäisenä nakyvä tulos on viimeksi tehty mittaus, eli 5x virran testi. Voit siirtyä takaisin ensimmäiseen, 1 / 2x nimellisvirralla suoritettuun testiin painamalla nuoli alas -painiketta

1. Testitulokset sailytetaan valiaikaisessa muistissa. Jos haluat tallentaa testitulokset, paina MPRTKetta ja toimi taman kaytttoohjeen sivun 37 kohdan Mittausten tallentaminen ja hakeminen mukaisesti.

Huomautus: Jokainen tulos on tallennettava erikseen sen jälkeen, kun se on valittu nuolipainikkeilla.

Vikavirtasuojien laukaisuvirran mittaaminen

Kuva 17. Vikavirtasuojien laukaisuvirran nayttö / Kytkin- ja liitinasetukset

Tämä testi mittaa vikavirtasuojien laukaisuvirran käyttämälla ensin testivirtaa ja lisäämälla sitten virtaa vähitellen, kunnes vikavirtasuoja laukeaa. Voit käyttaa tahan testiin joko testijohtimia tai verkkojohtoa. B-tyypin vikavirtasuojan testaamiseen vaaditaan kolmen johtimen kytkentä.

Varoitus

Vikavirtasuojan jälkeisessä piirissä esiintyvät vuotovirrat voivat vaikuttaa mittauksiin.
Näytetty vikajännite koskee vikavirtasuojan (RCD) nimellistä jäännösvirtaa.
- Mahdolliset toisten maadoitusasennusten kentät voivat vaikuttaa mittaukseen.

Huomautus: Jos L- ja N-liittimet kaannetaan, testeri vaihtaa ne automaattisesti sisaisesti keskenaan ja jatkaa testausta. Jos testeri on märitetty käytettväksi Isossa-Britanniassa, testaus pysahtyy ja liittimet on vaihdettava keskenaan manuaalisesti.

Tämä tilanne osoitetaan symbolilla (E).

A- ja B-tyypin vikavirtasuojissa ei ole kaytettavissa 1000 mA:n vaihtoehtoa.

Vikavirtasuojien laukaisuvirran mittaaminen:

1. Kännä kiertokytkin AN-asentoon.

2. Valitse vikavirtasuojien nimellisvirta F1-painikkeella (10, 30, 100, 300 tai 500mA ).

3. Valitse vikavirtasuojan testivirran aallonmuoto F2-painikkeella:

4. AC-virta vaihtovirralle (normaalille AC-vikavirtasuojalle) ja A-tyypille (pulssaimelle tasavirralle herkkä vikavirtasuoja)

5. Puoliaaltovirta A-tyypille (pulssimaiselle tasavirralle herkkä vikavirtasuoja)
   ~ivastetty vaste S-tyypin AC:Ile (hidastettu AC-vikavirtasujoja)
   S viivastetty vaste S-tyypin A:lle (hidastettu pulssimaiselle tasavirralle herkkä vikavirtasuoja)

6. Tasainen DC-virta B-tyypin vikavirtasuojalle
   S viivastetty vaste S-tyypin B:lle (hidastettu tasaiselle DC-virralle herkkävikavirtasujoja)

7. Valitse testivirran vaihe, 0^ tai 180^ , painamalla F4-painiketta. Vikavirtasuojat tulisi testata molemmilla vaiheasetuksilla, koska niiden vasteaika voi vaihdella huomattavasti vaiheen mukaan.

Huomautus: Jos kaytāt tyypin B ( — ) tai S-tyypin B ( — ) viSvirtasuojaa, testi on suoritettava molemmilla vaiheasetuksilla ja kaikkia kolmea testijohdinta kayttäen.

1. Paina ja vapauta TEST -painike. Odota, etta testi päattyy.

Laukaisuaika nikyy ensisijaisessa (ylemmässä) näytössa.

Vikavirtasuojien testaaminen IT-järjestelmissä

Vikavirtasuojien testaaminen sellaisissa paikoissa, joissa käytetän IT-järjestelmiä, vaatii erityistä testiprosessia, koska suojamaadoituskytkentä maadoitetaan paikallisesti eikä se liity suoraan verkkovirtaan.

Tämä testi suoritetaan sahköpaneelissa koettimien avulla. Käytä kuvassa 18 nakyvää kytkentää, kun testaat vikavirtasuojia IT-järkestelmissä.

Kuva 18. IT-järestelmässä suoritettavan vikavirtasuojatestin kytkenta

Testivirta virtaa vikavirtasuojan ylapuolen lpi L-liittimeen ja palaa PE-liittimen kautta.

Vaihtoehtoinen toimenpide

IT-järjestelmissä testattaessa jäannösvirtalaitetta pistorasiassa: Käytä verkkovirtatestijohtoa, mutta alä liitä N-johdinta instrumenttiin, joten vain PE- ja L-tuloja käytetaan. Katso kuvio 18a.

Kuvio 18a.

Maadoitusvastuksen mittaaminen

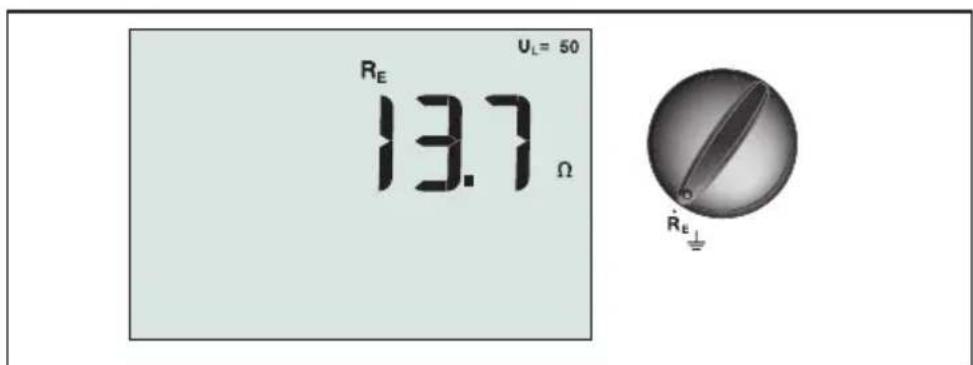

Kuva 19. Maadoitusvastuksen näytö / Kytkin- ja liitinasetukset

Maadoitusvastustesti on kolmijohtoinen testi, joka käsittä kaksi testipaalua ja testattavan maadoitusektrodin. Tämä testi vaatii lisävarusteena hankittavan paalusarjan. Tee kytkennät kuvan 20 mukaisesti.

• Testin paras tarkkuus saavutetaan, kun keskimmäisen ja äärimmäisen paalun valinen etäisyys on 62 prosenttia lahimpänä ja äärimmäisen olevan paalun välisestä etäisyydestä. Paalujen on oltava suorassa linjassa ja johtojen toisistaan erotettuina, jotta estetaan niiden yhteinen kytkenta.
• Testattava maadoituselektrodi on kytkettävär iti sahköjärestelmästä testia suoritettaessa. Maattovastustestausta ei saa suorittaa jannitteisessä järestelmässa.

Kuva 20. Maadoitusresistanssitesestin kytkenta

Maadoitusvastuksen mittaaminen:

1. Kännä kiertokytkin RE -asentoon.
2. Paina ja vapauta TEST -painike. Odota, etta testi päätty.

Maadoitusvastus nakyensisijaisessa (ylemmasa) naytossa.
- Testauspaalujen valillā havaittu jännite nakyy toissijaisessa naytössa. Jos se on suurempi kuin 10 V, testaus estetään.
- Jos mittauksessa on liikaa kohinaa, näytöön tulee ilmoitus Err 5. (Kohina heikentäät mitatun arvon tarkkuutta.) Tuo mitatu arvo näytöön painamalla nuoli alas -painiketta (▲). Palaa Err 5 -näytöön painamalla nuoli ylos -painiketta (▼)
- Jos koettimen vastus on liian suuri, Err 6 tulee näytöön. Koettimen vastusta voidaan vähentä lyömällä testipaalut syvemälle maahan tai kastelemalla testipaalujen ympärillä olevaa maata.

Vaihejärestyksen testaaminen

Kuva 21. Vaihejärestyksen näytö / Kytkin- ja liitasetukset

Käytä kuvassa 22 nakyvää kytkentä, kun suoritat vaihejärestystestin.

Kuva 22. Vaihejärestystestin kytkenta

Vaihejärjestystestin suorittaminen:

1. Kännä kiertokytkin -asentoon.

2. Ensisijaisessa (ylemmässä) näytössänakyy:

123 oikealle vaihejärestykselle.
321 känteiselle vaihejärestykselle.
- Jos jannite on liian alhainen, näytössä nakyy numeroiden sijaan katkoviivoja (---).

Muistitila

Testerin voi tallentaa mittauksia:

• Telaris ProInstall-100 - enintaan 399
• Telaris ProInstall-200 - enintaan 1399

Kullekin mittaukselle tallennetut tiedot käsittävät testitoiminnon ja kaikki käytäjän valittavissa olevat testaustilat.

Jokaiselle mittaustiedolle maäritetään tietosarjanumero, tietojen alisarjanumero ja tietojen tunnusnummer. Muistipaikkakenttiä kaytetaän alla kuvatulla ravall.

Kenttä Kuvaus
a	Käytä tietrosarjan kenttä (a) osoittamaan paikkaa, kuten huonetta tai sähköjoetaulun numeroa.
b	Käytä tietojen alisarjan kenttä (b) piirinumerolle.
c	Tiettojen tunnusnummer on kenttä (c) on mittauksen numero. Mittauksen numero kasvaa automaattisesti. Mittauksen numero voidaan myös asettaa aiemmin käytettyyn arvoon, joka korvaa nykyisen mittausarvon.

Muistitilan käynnistäminen:

1. Käynnistä muistitila painamalla (MEMORY)-painiketta.

Näytö vaihtuu muistitilan näytöksi. Kun muistitila on käytössa, näytössa nikyy MEMORY -kuvake.

Ensisijainen numeronäytto nayttä tietosarjan numeron (a, 1-9999). Toissijainen numeronäytto nayttä tietojen alisjarjan numeron (b, 1-9999). Tiedon tunnusluku (c, 1-9999) tulee naytöön, kun painat F1-painiketta monta kertaa. Yksi muistipaikka - a, b tai c - vilkkuu sen merkiki, etta voit muuttaa numeroa nuolinäppäimillä

1. Ota käyttoön tietojen alisarjan muutettava numero painamalla F1-painiketta.

Tietojen alisarjan numero alkaa vilkkua. Ota kayttoon tietojen alisarjan muutettava numero painamalla F1-painiketta. Tietosarjan numero alkaa vilkkua. Vaihda tietojen tunnusnumeroa painamalla F1-painiketta uudelleen.

1. Pienennä käyttoönotettua numeroa painamalla nuoli alas -painiketta (▲) tai suurrenna käyttoönotettua numeroa painamalla nuoli ylos -painiketta (▲). Numeron arvoksi voidaan valita mika tahansa arvo tietojen tallennusta varten. Nykyisten tietojen korvaaminen sallitaan. Tietojen hakemisessa numero voidaan asettaa vain käytettyihin arvoihin.

Huomautus: Jos painat ylä- tai alanuolinappäintä (▲) kerran, numero kasvaa tai pienenee yhdellä. Voit suurentaa tai pienta arvoa nopeammin pitämällä ylä- tai alanuolipainiketta pohjassa.

Mittauksen tallentaminen

Tallenna mittaus seuraavasti:

1. Käynnistä muistitila painamalla (MEMORY) -painiketta.
2. Paina F1-painiketta ja aseta tietojen tunnus kayttamalla nuolipainikkeilla (

3. Tallenna tiedot painamalla F2-painiketta.

4. Jos muisti on taynnä, ensisijaiseen näytöön tulee ilmoitus FULL. Valitse toinen tietojen tunnus painamalla F1-painiketta, poistu muistitilasta painamalla -painiketta.

5. Jos muisti ei ole taynnä, tiedot tallennetaan, testeri poistuu automaattisesti muistilasta ja näytö palautuu edelliseen testitilaan.
6. Jos tietojen tunnusta on käytetty aiemmin, naytössa nakyy STO? Tallenna tiedot painamalla F2-painiketta uudelleen, valitse toinen tietojen tunnus painamalla F1-painiketta, poistu muistilasta painamalla M5NPRKetta.

Mittauksen hakeminen

Hae mittaus seuraavasti:

1. Käynistä muistitila painamalla (MEMORY)-painiketta.
2. Käynnistä hakutila painamalla F3-painiketta.
3. Paina F1-painiketta ja aseta tietojen tunnus käytämälla nuolipainikkeilla (Jos mitään tietoja ei ole tallennettu, kaikissa kentissä on katkovivat.
4. Hae tiedot painamalla F3-painiketta. Testerin nayttö palaa testitilaan, jota kaytettiin haettavan testin tietoihin. Naytossa nakyvä (MEMORY) -kuvake osoittaa, etta testeri on yha muistitilassa.
5. Vaihda tietojen tunnusnyton ja haettujen tietojen nayton valillä painamalla F3-painiketta, kun haluat tarkistaa haettujen tietojen tunnuksen tai valita lisää haettavia tietoja.
6. Voit poistua muistilasta milloin tahansa painamalla (MEMORY)-painiketta.

Muistin tyhjentäminen

Koko muistin tyhjentäminen:

1. Käynnistä muistitila painamalla (MEMORY) -painiketta.
2. Paina F4-painiketta. Ensisijaisessa näytössa nakyy Clr?
3. Tyhjennä kaikki muistipaikat painamalla F4-painiketta uudelleen. Testeri palaa mittaustilaan.

Testitulosten lataaminen tietokoneeseen

Kuva 23. Infrapunasovittimen liittäminen

Testitulosten lataaminen tietokoneeseen:

1. Kytke infrapunasarjakaapeli tietokoneen sarjaporttiin.
2. Liitta infrapunasovitin ja laite testeriin kuten naytetaan kuvassa 23.
3. Kännistä Amproben PC-ohjelmisto.
4. Kytke testeri pälle painamalla ① -painiketta.
5. Katso tarkat testerin tietojen lataamista koskevat ohejt ohjelmiston kayttoohjeesta.

TESTERIN KUNNOSSAPITO

Kalibrointi

Mittausten tarkkuuden varmistamiseksi on suositeltavaa antaa huoltomme kalibroida instrumentti saannollisesti. Suositeltava kalibrointivali on yksi vuosi.

Puhdistaminen

Pyyhi kotelo silloin talloin kostealla liinalla ja miedolla pesuaineella. Alä kayta hankaavia aineita tai liuottimia.

Liittimissa oleva lika tai kosteus voi vaikuttaa lukemiin.

Puhdista liittimet seuraavasti:

1. Sammuta mittari ja irrota testijoohtimet.
2. Ravistele pois liittimissä olevat roskat.
3. Kostuta puhdas vanupuikko alkoholilla. Puhdista kunkin liittimien ympärillä oleva alue vanupuikolla.

Paristojen testaaminen ja vaihtaminen

Testeri valloo jatkuvasti paristojen jannitettä. Jos jannite putoaa alle 6,0 V:n (1,0 V/kenno), naytossa nikyy pariston varaus vahissä -kuvake +s n merikksi etta pariston kayttöikä on lopussa. Pariston varaus vahissä -kuvake nikyy naytossa niin pitkään, kunnes paristot vaihdetaan.

Varoitus

Vaihda paristot heti, kun pariston kuvake ( † ‡lee nakyviin. Nain valtyt saamasta vaäriä lukemia, jotka voivat johtaa sahköiskuihin tai henkilövahinkoihin.

Varmista, etta paristojen napaisuus on oikein. Värärinpäin asetettu paristo voi vuotaa.

Vaihda paristot kuuteen uuteen AA-paristoon. Testerin mukana toimitetaan alkaliparistot, mutta voit kayttä myos 1,2 V NiCd- tai NiMH-paristoja. Voit myos tarkistaa paristojen varauksen, jotta voit vaihtaa ne, ennen kuin ne ovat taysin lopussa.

Varoitus

Välta sahköiskut tai henkilövammat irrottamalla testijohtimet ja kaikki tulosignaalit ennen paristojen vaihtamista.Esta mahdolliset vauriot tai vammat käytämälla VAIN laitteelle maäritettyjä vaihtosulakkeita,

joiden ampeeriluku, jannite- ja nopeusluokitus on kuvattu tämän ohjeen kohdassa Yleisiä teknisii tietoja.

Paristojen vaihtaminen (ks. kuva 24):

1. Kytke testeri pälle painamalla -painiketta.
2. Irrota testijoohtimet liittimista.
3. Poista paristokotelon kansi kiertamalla kannen ruuveja (3) neljanneskierras vastapäiväan tasakantaisella ruuvimeisselillä.
4. Paina vapautinsalpaa ja liu'uta paristonpidike pois testerista.
5. Vaihda paristot ja aseta paristokotelon kansi takaisin paikoilleen. Huomautus: Kaikki tallennetut tiedot katoavat, jos paristoja ei vaihdeta noin minuutin sisallä.
6. Sulje kansi kaantamalla ruuveja neljanneskierros myotapivaan.

Kuva 24. Paristojen vaihtaminen

Sulakkeen testaaminen

1. Kaannä kiertokytkin R aentoon.
2. Oikosulje johtimet ja paina ja pidä alhaalla (TEST)
3. Jos sulake on vialinen, näytössä nikyy FUSE tai Err1, mikä tarkoittaa, että testeri on vialinen ja se on korjattava. Ota korjaamista varten yhteyttä Amproben huoltoon (katso Nain otat yhteyttä Amprobeen).

Mittaustoiminto Telaris ProInstall-	100 Telaris ProInstall-200
Jännite ja taajuus ✓ ✓
Johdotuksen polaarisuuden tarkistin	✓	✓
Eristysvastus ✓ ✓
Silmukka-/linjavastus ✓ ✓
Prospektiivinen oikosulkuvirta (PSC/IK)	✓	✓
Vikavirtasuoja kytkentäaika ✓ ✓
Vikavirtasuojan laukaisutaso ✓ ✓
Automaattisen vikavirtasuojatestin järjestys	Ei mitään ✓
Pulssimaiselle virralle herkkien vikavirtasuojien (A-typpi) testaus	✓	✓
Tasaiselle DC-virralle herkkien vikavirtasuojien (B-typpi) testaus	Ei mitään ✓
Maadoitusvastus Ei mitään ✓
Vaihejärjestyksen ilmaisin ✓ ✓
Muut ominaisuidet
Valaistu näytö ✓ ✓
Muisti	✓ ✓
Muisti, liitäntä
Tietokoneliitäntä	✓ ✓
Ohjelmisto	✓ ✓
Mukana tulevat lisävarusteet
Pehmeä kotelo ✓ ✓
Etäohjattava koetin	✓ ✓

Yleisiä teknisisi tietoja

Tekniset tiedot	Ominaisuus
Koko	11 cm (P) x 26 cm (L) x 13 cm (K)
Paino (paristojen kanssa)	1,5 kg
Paristojen kokoj a määrä	AA, 6 kpl
Paristotyyppi	Alkaliparistot toimitetaan laitteen mukana. Voidaan käytää myös 1,2 V NiCd- tai NiMH-paristoja (ei toimiteta laitteen mukana)
Paristojen kesto (normaali)	200 tuntia valmiustilassa
Sulake T3.15 A, 500 V, 1,5 kA 6,3	x 32 mm
Käyttolampötila 0-40 °C
Suhteellinen kosteus 80 % 10-30	°C; 70 % 30-40 °C
Käyttoympäristön korkeus merenpinnasta	0-2000 metriä
Tiiivistys IP 40
EMC (sähkömagneettinen yhteensopivuus)	Noudattaa standardia EN61326-1: 2006
Turvallisuus Noudattaa standard	a EN61010-1 Ed 3.Noudattaa standardia EN/IEC 61010-031:2002+A1:2008.Ylijänniteluokka: 500 V / CAT III300 V / CAT IVMittausluokka III on rakennusten asennuksissasuoritettavia mittauksia varten. Tällaisia ovat mm.jakelupaneelit, virrankatkaisimet, johdotus ja kaapelointi.CAT IV -laitteet on suunniteltu suojaamaan transienteiltpäävirtalähteistä, kuten sähkömittarista tai maanpinnanyläpuolella olevasta tai maanalaisesa energiajakelusta.Suorituskyk EN61557-1, EN61557-2, EN61557-3,EN61557-4, EN61557-5, EN61557-6, EN61557-7 Secondedition. EN61557-10 First edition.
Saasteluokka 2
Enimmäisjännite liittimen ja maadoituksen välillä	500 V

Sähkömittausten tekniset tiedot

Tarkkuusmaaritys märitetäläen ± (% lukema + numeroiden märät) lampötilassa 23^ ± 5^, ≤ 80% suhteellinen kosteus. Välillä -10 °C ja 18 °C ja välillä 28 °C ja 40 °C, tarkkuusmaaritykset voivat huonontua 0,1 x (tarkkuusmaaritys) astetta kohti. Seuraavia taulukoita voidaan käytä hyväksi maksimin tai minimin näytöarvon mär arityksessä, ottan huomioon instrumentin maksimaalisen toiminnan epävarmuuden EN61557-1-standardin kohdan 5.2.4 mukaan.

Vaihtovirtajännitteen mittaus

Mittausalue Erotte	elukyky Tarkkuus	50 Hz – 60 Hz	Tuloimpedanssi	Ylikuormitussuoja
500 V 0,1 V 2 % +	3 numeroa 3,3 MΩ	660 V rms

Kontinuiteettitestaus (R_LO)

Mittausalue (automaattinen steikko)	Erottelukky Avoimen	piirin jannite	Tarkkuus
20 Ω	0,01 Ω	>4 V	± (3 % + 3 numeroa)
200 Ω	0,1 Ω	>4 V	± (3 % + 3 numeroa)
2000 Ω	1 Ω	>4 V	± (3 % + 3 numeroa)
Huomautus: Uusilla paristoilla voidaan tehdä 2 500 virtapiirin kontinuiteettitestiä.

Mittausalue RLO	Testivirta
7,5 Ω 210 mA
35 Ω 100 mA
240 Ω 20 mA
2000 Ω 2 mA

Testikoettimen nollaus Noll	aa testikoetin painamalla F3-painiketta. Voi vähentää enintään 2 Ω johtimen vastuksesta. Virhesanoma, jos yli 2 Ω.
Jännitteisen piirin havaitseminen	Estää testin, jos liittimen jännite > 10 V vaihtovirtaa havaitaan ennen testin aloittamista.

Eristysvastuksen mittaus (R_ISO)

Testijännitteet 100–250–500	-1000 V
Testijännitteen tarkkuus (nimellisellä testivirralla)	+10 %, -0 %

Testi-jännite	Eristys-vastusasteikko	Erottelukky Testivirta Tarkkuus
100 V	100 kΩ - 20 MΩ	0,01 MΩ	1 mA @ 100 kΩ numeroa) ± (5 % + 5 numeroa)
	20 MΩ - 100 MΩ 0,1	MΩ ± (5 % + 5
250 V	10 kΩ - 20 MΩ	0,01 MΩ	1 mA @ 250 kΩ numeroa) ± (5 % + 5 numeroa)
	20 MΩ - 200 MΩ 0,1	MΩ ± (5 % + 5
500 V	10 kΩ - 20 MΩ	0,01 MΩ	1 mA @ 500 kΩ numeroa) ± (5 % + 5 numeroa)
	20 MΩ - 200 MΩ 0,1	MΩ ± (5 % + 5
	200 MΩ - 500 MΩ	1 MΩ
1000 V	100 kΩ - 200 MΩ	0,1 MΩ	1 mA @ 1 MΩ ± (5 % + 5 numeroa)
	200 MΩ - 1000 MΩ	1 MΩ
Huomautus: Uusilla paristoilla voidaan tehdä 1750 eristystestiä.

Automaattinen purku	Purkuaikavakio < 0,5 sekuntia C = 1 μF tau alle
Jännitteisen piirin havaitseminen	Estää testin, jos liittimen jännite > 30 V ennen testiä
Maksimi kapasitiivinen kuorma	Toimii korkeintaan 5 μF:n kuormalla.

Linjasilmukka-impedanssimittaukset:

No Trip(ei laukaisua)-ja Hi Current(korkea virta)-tilojen

Käytöjännitealue	100 - 500 V AC (50/60 Hz)
Tulolitäntä (valitaan painikkeella)	Silmukkaimpedanssi: vaihe maahan
	Linjaimpedanssi: vaihe nollajohtoon
Peräkkäisten testien raja Automataattinen sammutus, kun sisäiset componentit liiankuumia. Vikavirtasuojille on märitetty myös lampötilaanperusteuva sammutus.
Maksimi testivirta @ 400 V 12 A sinimuotoinen / 10 ms
Maksimi testivirta @ 230 V 7 A sinimuotoinen / 10 ms

Mittausalue	Erottelukky Tarkkuus [1]
20 Ω 0,01 Ω	No Trip (ei lau kaisua) -tila: ± (4 % + 6 numeroa)
200 Ω 0,1 Ω	±(5 %)
2000 Ω 1 Ω	±6 %	[2]
Huomautus: Pätee neutraalin piirin vastuksette < 20 Ω ja järjestelmän 30 steen vaihekulmaan asti. [2] Voimassa verkkovirtajännitteelle > 200 V

Prospektiivisen oikosulkuvirran testi (PSC / I_)

Laskenta Prospektivinen oikok	sulkuvirta (PSC/IK) määritetään jakamalla mitattu verkkojännite mitatun silmukan (L-PE) vastuksella tai linjan (L-N) vastuksella, tassä järestyksessä.
Mittausalue 0–10 kA
Erottelukkyj ja yksiköt Erotte	lukky Yksiköt
	Ik<1000 A 1 A
	Ik>1000 A 0,1 kA
Tarkkuus Määritetään silmukk	avastuksen ja verkkojännitteen mittausten tarkkuudella.

Vikavirtasuojien testaus Testatut vikavirtasuojatypit

Vikavirtasuojan tyyppi[6]		Telaris ProInstall-100	Telaris ProInstall-200
AC[1]	G[2]	✓	✓
AC	S[3]	✓	✓
A[4]	G	✓	✓
AS		✓	✓
B[5]	G		✓
AS			✓
Huomautus: [1] AC – Vastaa vaihtovirtaan [2] G – Yleinen, ei viivettä [3] S – Aikaviive [4] A – Vastaa pulssimaiseen signaalin [5] B – Vastaa tasaiseen tasavirtaan [6] Vikavirtasuojatesti estetään, jos V >265 AC Vikavirtasuojatestit ovat sallittuja vain silloin, kun valittu virta x maadoitusvastus on alle 50 V.

Testisignaalit

Vikavirtasuojan typpi Test	signaalin kuvaus
AC(sinimuotinen)	Aaltamuoto on siniaalto, joka alkaa nollapisteestä; polaarisuus märarettaän vaiheen valinnalla (0°-vaihe alkaa matalasta korkeaan nollapisteellä, 180°-vaihe alkaa korkeasta matalaan nollapisteellä). Testivirran suuruus on lₙn x kerroin kaikille testeille.
A(puoliaalto)	Aaltamuoto on puoliaaltotasasuunnattu siniaalto, joka alkaa nollapisteestä, polaarisuus märarettaän vaiheen valinnalla (0°-vaihe alkaa matalasta korkeaan nollapisteellä, 180°-vaihe alkaa korkeasta matalaan nollapisteellä). Testivirran suuruus on 2,0 x lₙn (rms) x kerroin kaikille testeille lₙn = 0,01 A.Testivirran suuruus on 1,4 x lₙn (rms) x kerroin kaikille muille lₙn-nimellisarvoille.
B (DC) Tämä on tasainen DC	virta, EN61557-6-standardin liitteen A:n mukaisesti

Testatut vikavirtasuojatypit

Testitoiminto	Vikavirtasuojan valittu virta
	10 mA 30	mA 100 mA	[1]	300 mA[1]	500 mA[1]	1000 mA[2]
x 1/2, 1 √ √ √ √	√ √
x 5 √ √ √
Ramp √ √ √ √	√ √
Autom. √ √ √
Huomautus: Verkkovirta 100 V - 265 V ac, 50/60 Hz [1] Tyypin B vikavirtalaitteet vaativat verkkovirta-alueen 195-265 V. [2] Vain tyypin AC vikavirtasuojat.

Virran kerroin	*Vikavirtasuojan typpi	Mittausalue		Laukaisuajan tarkkuus
		Eurooppa	Iso-Britannia
x 1⁄2 G 310 ms	2000 ms			± (2 % lukema + 2 ms)
x 1⁄2	S	510 ms	2000 ms	± (2 % lukema + 2 ms)
x 1	G	310 ms	310 ms	± (2 % lukema + 2 ms)
x 1	S	510 ms	510 ms	± (2 % lukema + 2 ms)
x 5	G	50 ms	50 ms	± (2 % lukema + 2 ms)
x 5	S	160 ms	160 ms	± (2 % lukema + 2 ms)
Huomautus: *G – Yleinen, ei viivettä *S – Aikaviive

Maksimilaukaisuaika

Vikavirtasuoja I	ΔN	Laukaisujan raja-arfot
AC G, A, B x 1		Alle 300 ms
AC G-S, A-S, B-S x 1 Välillä	130–500 ms
AC G, A, B x 5		Alle 40 ms
AC G-S, A-S, B-S x 5 Välillä	50–150 ms

RCD/Fl Laukaisuvirran mittaus/ramppitesti (I_ N)

Virran alue Askeleen koko	Mittausalue		Mittaus-tarkkuus
	Tyyppi G Tyyppi S
30-110 % vikavirtasauojan[1] nimellisvirrasta[1]	10 % / IΔN[2]	300 ms/askel	500 ms/askel ±5 %
Muistiinpanot
[1] 30-150 % typpille A IΔN >10 mA
30-210 % typpille A IΔN = 10 mA
20-210 % typpille B
Määritetyt laukaisuvirta-alueet (EN 61008-1):
50-100 % typpille AC
35-140 % typpille A (>10 mA)
35-200 % typpille A (≤10 mA)
50-200 % typpille B
[2] 5 % typpille B

Maadoitusvastustesti

Vain Telaris ProInstall-200. Tämä tuote on tarkoitettu käytettväksi asennusten mittauksiin prosessilaitoksissa, tehdaslaitoksissa ja asuinrakennuksissa.

Mittausalue Erottelukyky	Tarkkuus
200 Ω 0,1 Ω ± (3 % + 5	numeroa)
2000 Ω 1 Ω ± (5 % + 10	numeroa)

Mittausalue: \( {\mathrm{R}}_{\mathrm{E}} + {\mathrm{R}}_{\mathrm{{PROBE}}}{}^{\left\lbrack 1\right\rbrack } \)	Testivirta
2200 Ω 3,5 mA
16000 Ω	\( {500\mu }\mathrm{A} \)
52000 Ω	150 µA
Huomautus [1] Ilman ulkoisia jännitteitä

Taajuus	Antojännite
128 Hz	25 V

Jännitteisen piirin havaitseminen

Estää testin, jos liittimen jännite > 10 V vaihtovirtaa havaitaan ennen testin aloittamista.

Vaihejärestyksen ilmaisin

Kuvake	kuvake vaihejärestyksen ilmaisin on käytössä.
Vaihejärestyksen näytö Digitaa	inäytössä nikyy "1-2-3", kun järestys on oikein. Näytössä nikyy "3-2-1", jos järestys on vaärin. Jos numeroiden tilalle nikyy viivoja, se tarkoittaa, että kelvollista määritystä ei voitu tehdä.
Käytöjännitealue (vaiheesta vaiheeseen)	100-500 V

Sahköverkon johdotustesti

Kuvakkeet ( 5bsqittavat, ovatko L-PE- tai L-N-liitannat kaanteiset. Laitteen kaytto estyy ja saadaan virhekoodi, jos ottovirta ei ole valillä 100-500 V. Iso-Britannian silmukka- ja vikavirtasuojatestit estyvät, jos L-PE- tai L-N navat kaannetaan.

Käytöalueet ja epävarmuudet EN 61557 -standardin mukaan

TOIMINTO	NÄYTTÖ ALUE	EN 61557 MITTAUSALUE KÄYTTÖVIRHE	NIMELLISARVOT
RLO	0,00 Ω - 2000 Ω	0,3 Ω - 2000 Ω ± (10 % + 3 num.)	4,0 VDC < Uq < 12 VDC RLO ≤ 2,00 Ω IN ≥ 200 mA
RISO	0,00 MΩ - 1000 MΩ	1 MΩ - 200 MΩ ± (12 % + 3 num.) 200 MΩ - 1000 MΩ ± (15 % + 5 num.)	UN = 100 / 250 / 500 / 1000 VDC IN = 1,0 mA
ZI	Zi (ei laukaisua) 0,00 Ω - 2000 Ω	0,5 Ω - 2000 Ω ± (15 % + 8 num.)	UN = 230 / 400 VAC f = 50/60 Hz IPSC = 0 A - 10,0 kA
	Zi (korkea virta) 0,00 Ω - 2000 Ω	0,3 Ω - 200 Ω ± (10 % + 5 num.)
ΔT, I ΔN	ΔT 0,0-2000 ms	25-2000 ms ± (10 % + 2 num.)	ΔT@ 10 / 30 / 100 / 300 / 500 / 1000 mA
	IΔN 3-550 mA	3-550 mA ± (10 % + 2 num.)	IΔN = 10 / 30 / 100 / 300 / 500 mA
Voltia	0,0-500 VAC	50-500 VAC ± (3 % + 3 num.)	UN = 230 / 400 VAC f = 50/60 Hz
Vaihe	1:2:3
RE	0,0 Ω - 2000 Ω	10 Ω - 2000 Ω ± (10 % + 3 num.)	f = 123 Hz
