BRUKSANVISNING ProInstall100EUR Beha-Amprobe

Observera: Fel kan intraffa pagnav forspanning av kretsen under test.

Displayen visar minneslaget. I minneslaget visas ikonen playen.

Division og reg. varemaerke for Fluke Corp.(USA)

Tyskland*

In den Engematten 14

79286 Glottertal

Tyskland

Telefon: [phone] - 0

beha-amprobe.de

Storbritannien

52 Hurricane Way

Norwich, Norfolk

Beskrivelse af trykknapperne 7

Loopimpedans (linje til beskyttet jord l-pe) 13

En adversel identificerer farlige forhold og handleder, som kan forarssage kvestelser erler dodsfald.

Beskrivelse af trykknapperne

Sadan måles kontinuitet:

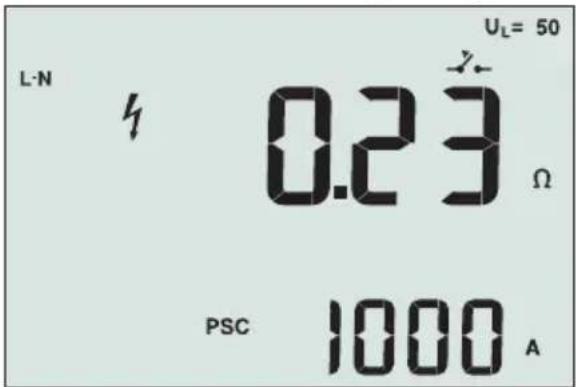

Loopimpedans (linje til beskyttet jord L-PE)

1. Tryk og slip TEST.Vent pa, at testen er udført.

Den primaere (ovre) skerm viser linjeimpedansen.
Den sekundere (nedre) skaerm viser den prospektive kortslutningsstrm (PSC).

1. Sæt drejeomskifteren til position

2. Den primaere (ovre) skaerm viser:

123 for korrekt fasesekvens.
321 for ombyttet fasesekvens.

Specificationer for elektrisk måling

ditt navn, bedriftens navn, adress, Telefonummer og kjopsbevis. Du bør øgså vedlegge en kort beskrivelse av problemet eller tjenesten som er ønsket og inkludere proveledningene medprodukter. Utgifter for reparasjon eller utskifting utenfor garanti skal betales via sjekk, postanvisning, kredittkort med utløpsdata, aller en kjopsordre utstedt til Beha-Amprobe.

Reparasjon og utskifting under garanti - Alle land

Les garantierkläringen og kontroller batteriet før du ber om reparasjon. I garantiperioden kan eventuelle defekte testverktøy returneres til Beha-Amprobe-distributoren for bytte mot samme eller lignende produit. Se under «Where to Buy» på beha-amprobe.com for en liste over distributør nær deg. I USA og Canada kan,enheter for reparasjon og utskifting under garanti øgså sendes til et Amprobe-servicesenter (se adressen under).

Reparasjon og utskifting utenfor garanti – Europa

I Europa kan encheter utenfor garanti kan erstattes av Beha-Amprobe-forhandleren mot betaling. Se under «Where to Buy» på beha-amprobe.com for en liste over distributører nær deg.

Beha-Amprobe

Divisjon og reg. varemerke tilhorende Fluke Corp. (USA)

Tyskland*

In den Engematten 14

79286 Glottertal

Tyskland

Telefon: [phone] - 0

beha-amprobe.de

Storbritannia

52 Hurricane Way

Norwich, Norfolk

Bruke den roterende bryteren 6

Forsta knappene 7

Forsta skjermen 8

Inndatakontakter 9

Bruke IR-porten 10

Feilkoder 10

Oppstartsalternativer 10

FORETA MÄLINGER 11

Maleisolasjonsmotstand 12

Malekontinuitet. 12

Male slyfe-/linjeimpedans 13

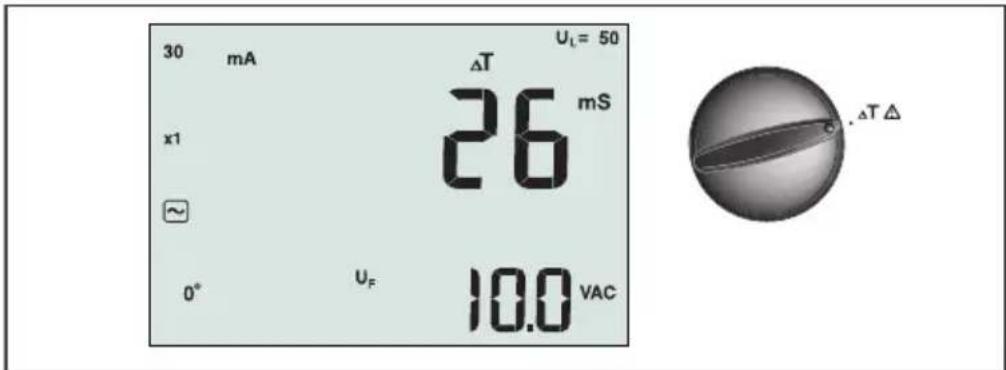

Måle jordfeilbryter-utløsningstid 16

Male jordfeilbryter-utlonsningsstrøm 19

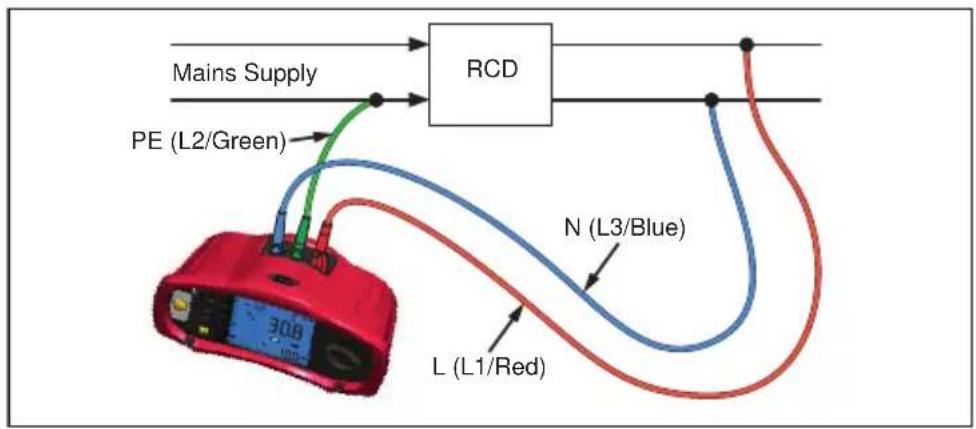

Jordfeilbryter-testing i IT-systemer 19

Funksjoner etter modell 25
Generelle spesifikasjoner 26

SPESIFIKASJONER FOR ELEKTRISK MÁLING 27

Kontinuitet (RLO) 27
Isolasjonsmotstand (RISO) 27

Ingen utløsning og høystromstyrkemoduser jordfeilbryter/Fl. 28
Potensiell kortslutningsstromtest (PSC/IK) 29

JORDFEILBRYTER-TESTING 29

Jordfeilbrytertype testet 29
Testsignaler 29
Jordfeilbrytertype testet. 30
Maksimal utløsningstid 30
Jordfeilbryter/Fl-utlønsningsstrømmåling / skrittvis test (IΔN) 30

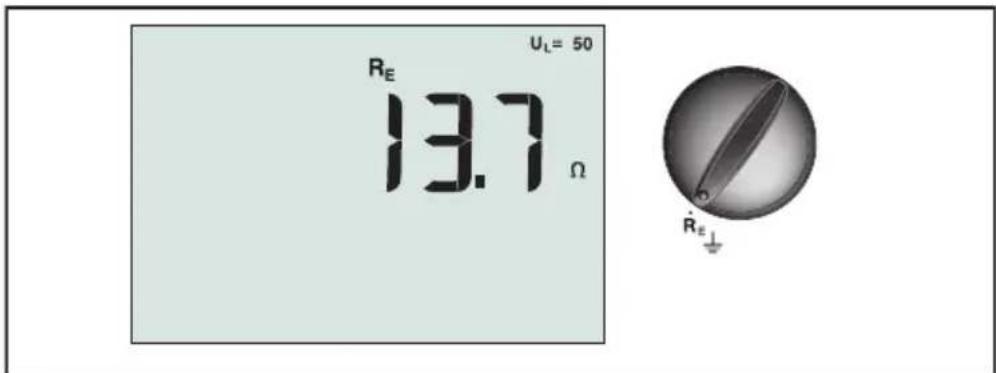

JORDMOTSTANDSTEST (RE) 31

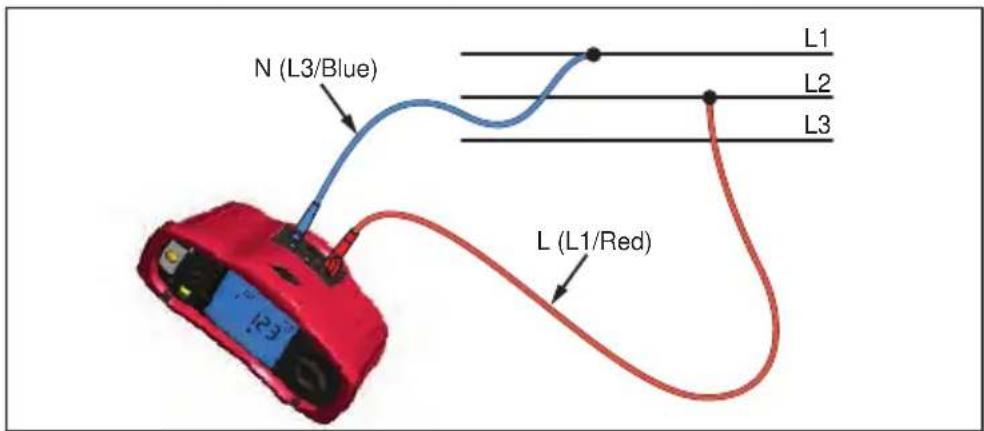

FASESEKVENSINDIKASJON 31

STRÖMNETTKOBLINGSTEST 32

DRIFTSOMRÄDER OG USIKKERHET PER EN 61557. 32

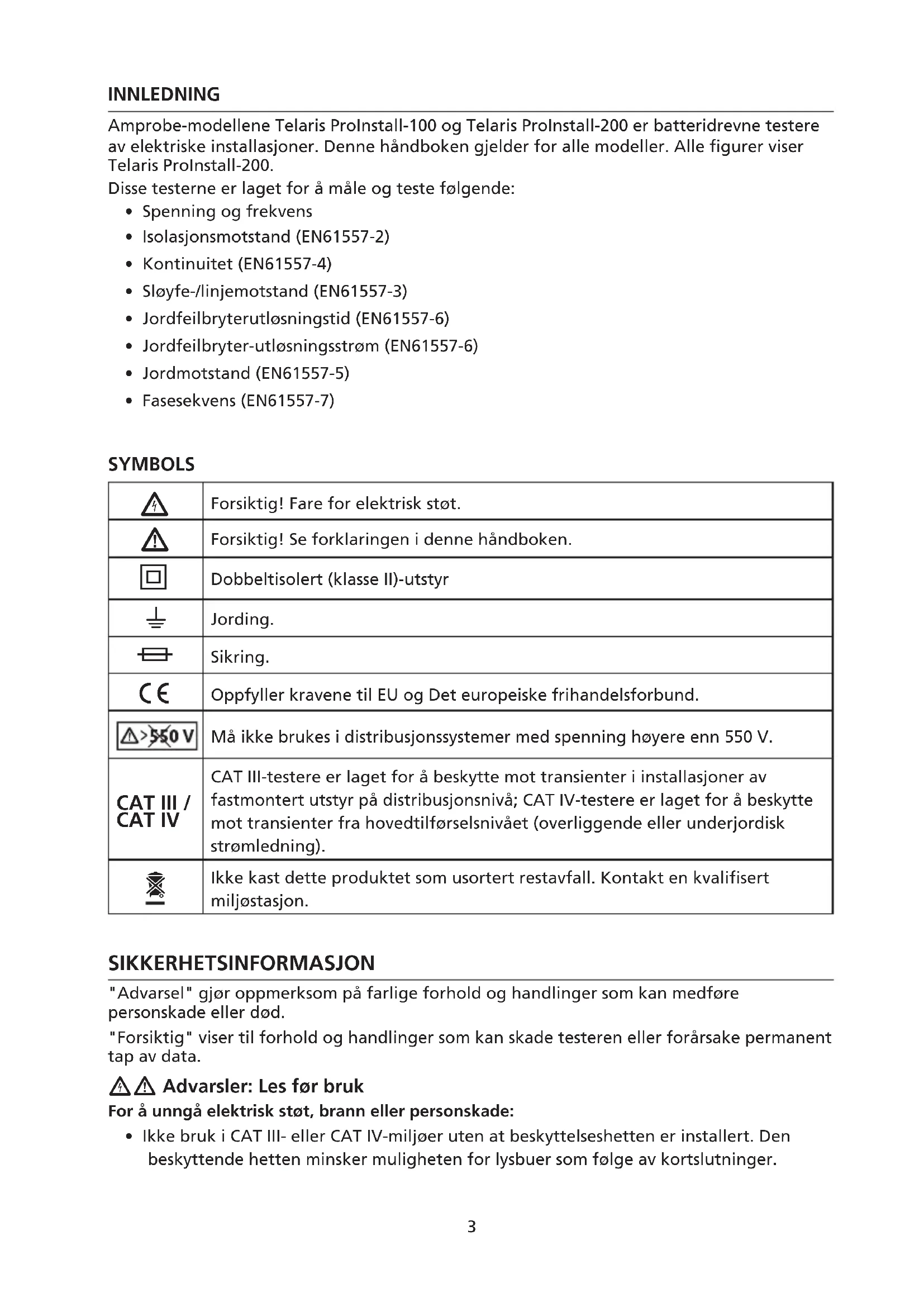

INNLEDNING

Amprobe-modellene Telaris ProInstall-100 og Telaris ProInstall-200 er batteridrevne testere av elektriske installasjoner. Denne handboken gjelder for alle modeller. Alle figurer viser Telaris ProInstall-200.

Disse testerne er laget for a male og teste folgLende:

• Spenning og frekvens
  Isolasjonsmotstand (EN61557-2)
• Kontinuitet (EN61557-4)
  Sloyfe-/linjemotstand (EN61557-3)
• Jordfeilbryterutløsningstid (EN61557-6)
• Jordfeilbryter-utlønsningsstrøm (EN61557-6)
• Jordmotstand (EN61557-5)
  Fasesekvens (EN61557-7)

SYMBOLS

4	Forsiktig! Fare for elektrisk støt.
1	Forsiktig! Se forklaringen ideen händboken.
□	Dobbeltisolert (klass II)-utstyr
⊥	Jording.
-	Sikring.
CE	Oppfyller kravene til EU og Det europeiske frihandelsforbund.
Δ>550V	Må ikke brukes i distribusjonssystemer med spenning hoyere enn 550 V.
CAT III / CAT IV	CAT III-testere er laget for Å beskytte mot transienter i installationsjoner av fastmoniert utstyr på distribusjonsnivå; CAT IV-testere er laget for Å beskytte mot transienter fra hovedtilførselsnivået (overliggende eller underjordisk strømledning).
	Ikke kast dette produit som usortert restavfall. Kontakt en kvalifisert miljøstasjon.

SIKKERHETSINFORMASJON

"Adversel" gjør oppmerksom på farlige forhold og handleringer som kan medfrole personskade eller død.

"Forsiktig" viser til forhold og handlerin som kan skade testeren eller forarsake permanent tap av data.

Advarsler: Les for bruk

For a unngå elektrisk støt, brann eller personskade:

• Ikke bruk i CAT III-ller CAT IV-miljøer uten at beskyttseshetten er installert. Den beskyttende hetten minsker muligheten for lysbuer som ffolge av kortslutninger.

• Bruk produitet kun som angitt, eller sökan beskyttelsen som gis av produitet bil kompromittert.

• Ikke bruk Produktet i naerheten av eksplosiv gass, damp aller i fuktige aller vate omgivelser.
• Ikke bruk proveledninger hvis de er skadet. Undersok proveledningene og se etter skadet isolasjon, eksponert metall, aller om slitasjeindikatoren vises. Sjekk kontinuiteten til proveledningene.
• Bruk kun stromsondene, proveledningene og adapterne som folger medprodukter.
• Måle en kjent spenning Först forå sikre atprodukter som det skal.
• Ikke bruk Produktet hvis det er skadet.
• Få en godkjent tekniker til Å reparereproduktet.
• Ikke bruk mer enn merkespenningen mellom kontaktene aller mellom hvr kontakt og jordingen.
  Fjern proveledningene fra testeren for testerhuset apnes.
• Ikke bruk produitet nár deksler er fjernet eller huset er Åpent. Det kan.fore til ekspondering for farlig spenning.
  Vær forsiktig nár du arbeider med spentning over 30V vekselstrom RMS, 42 V vekselstromsignal, eller 60V likestrom.
• Bruk kun speisiferte erstattingssikringer.
• Bruk riktige kontakter, funksjoner og områder for mälinger.
• Hold fingrene bak fingervernene på sondene.
• Koble til den vanlige proveledningen for den spenningsforende proveledningen, og ta ut den spenningsforende proveledningen for den vanlige proveledningen.
• Erstatt batteriene nár indikatoren for lav't batterinivá vises for a hindre feilmálinger.
• Bruk kun spesifiserte resvedeler.
• Ikke bruk testeren i distribusjonssystemer med spanning hoyere enn 550 V.
  Pass pà at du er i samsvar med lokale og nasjonale sikkerhetsforskrifter. Bruk personlig verneutstyr (godkjente gummihansker, ansiktsbeskyttelse, og ildresistente klær) for Åhindre skade fra støt og lysbueeksplosjoner der farlige spenningsforende ledere er utsatt.

PAKKE UT OG KONTROLLER

Pakken kalinneholde:

1 Telaris ProInstall-100 erer Telaris ProInstall-200
6batterier 1,5 VAA Mignon
3 Proveledninger
1 Nettstromproveledning
3 Alligatorklemmer
3 Provesonde
1 Ekstern sonde
1 CD-ROM med bruksanvising
1 Baereveske
1 Beklederiem

Hvis noen av delene er skadet eller mangler, ma du returnere den komplette pakken til kjopsstedet for Å bytte den.

BRUKETESTEREN

Bruke den roterende bryteren

Bruk den roterende bryteren (figur 1 og tabell 4) for a velge hvilken type test du vil utfore.

Advarsler

Ikke bruk i CAT III- eller CAT IV-miljøer uten at beskyttelseshetten er installert. Beskyttelseshetten reduserer utsatt sundemetall til < 4 mm. Dette reduserer muligheten for lysbuer fra kortslutninger.

Forsta knappene

Bruk den roterende bryteren for a velge hvilken type test du vil utfore. Bruk trykknappene til a styre testeren, velg testresultater for visning, og bla gjennom utvalgte testresultater.

3 4 7 1 2 TEST 5 6
Nummer	Målingsfunksjon
1	Starter den valgte testen. TEST-knappen er omgitt av en "styreflate". Styreflaten@mäler potensialet mellom operatoren og testerens PE-kontakt. Hvis duoverskrider en terskel på 100 V, lyser Δ-symbolet over styreflaten.
2	• Bla gjennom minneplasser. • Still inn minneområdekoder.
3 Ove	styreflaten er opplynst.
4	• Gårinn i minnemodus. • Aktiverer valg av minnefunksjonstast (F1, F2, F3, eller F4).
5 Slår	bakgrunnslyset av og på.
6	Slår testeren av og på. Testeren vil øgså slå seg av automatisk:när det ikke eraktivitet i 10 minutter.
7	• Søyfeinngangsvalg (L-N, L-PE). • Spenningsinngangsvalg (L-N, L-PE, N-PE). • RCD-klassifisering (10, 30, 100, 300, 500, 1000 mA • VELG minne.
8	• RCD-strømmultiplikator (x1/2, x1, x5) • LAGRE minne.
9	• Velg RCD: Type AC (sinusformet), Type AC selektiv, Type A (halv-bølge), Type A selektiv, Type B (jevn DC), eller Type B selektiv. • HENT minne.
10	• RCD-testpolaritet (0, 180 grader). • Isolasjontestspenning (100, 250, 500 eller 1000 V). • TØM minne.

11 Kontinuitet.

12 Isolasjonsmotstand.

13 Søyfeimpedans – Utløsning ved hoy strøm.

14 Søyfeimpedans – Ingen utløsning

15 Jordelfeilbryter-utløsningstid.

16 Jordelfeilbryter-utløsningsnivå.

17 Volt.

18 Faserotasjon.

19 Jordmotstand.

20 Roterende bryter.

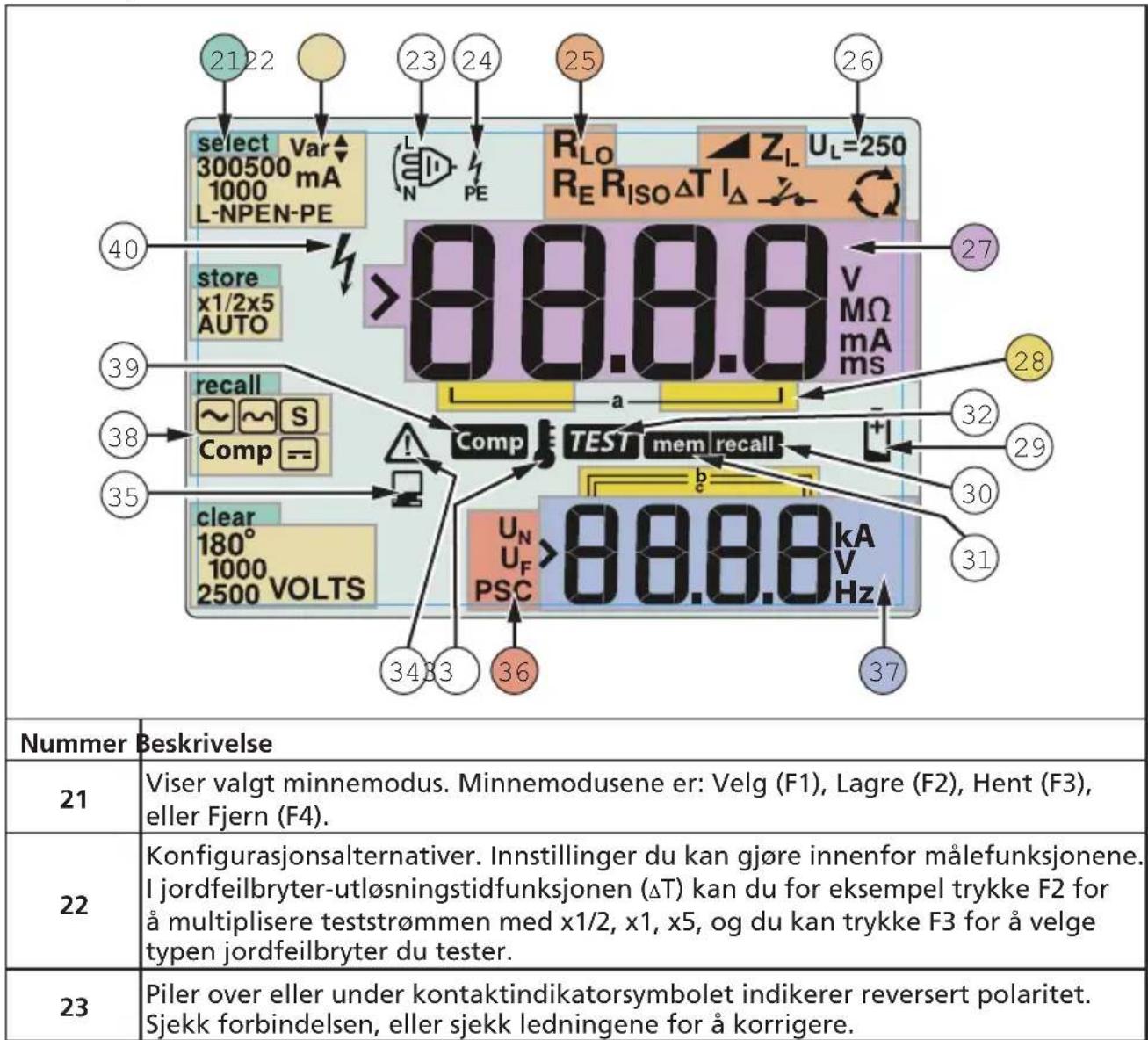

Forsta skjermen

24	Kontaktindikatorsymbol. Et kontaktindikatorsymbol med en prikk (O) i midsten indikerer at kontakten brukes til den valgte funksjorden. Kontaktene er: • L (linje) • PE (beskyttende jording) • N (nøytral)
25	Indikerer den valgte inNSTillingen for den roterende bryteren. Målingsverdien i den primaere skjermen svarer ogssä til bryterinnstillingen. Innstillingene for den roterende bryteren er:
	RISO	Isolasjon	ΔT	Jordfeilbryter-utlønsningstid
	RLO	Kontinuitet	IΔ	Jordfeilbryter-utlønsningsstrøm
	Z1→	Søyfe ingen utlønsning	JordingE
	Z1←	Søyfe høy strom utlønsning	C	Faserotasjon
26	Angir den forhåndsinnstilde feilspenningsgrensen. Standardinnstillingen er 50 V. Noen steder krever at feilspenningen settes til 25 V, som angitt av lokale elektriske forskrifter. Trykk F4 nær du slær på testeren for ä veksle feilspenning mellom 25 V og 50 V. Verdien du angir vil vises på skjermen og lagres nær du slær av testeren.
27	Primæskjerm og mælenheter.
28	Inneplasser. Se side 37 for detaljert informasjon om bruk av minneplasser.
29	Ikon for batterinivå lavt. Se "Teste og erstatte batteriene" på side 41 for mer informasjon om batterier og stromstyring.
30	Vises nær du trykker på Hent-knappen og du ser på lagrede data.
31	Vises nær du trykker på Minne-knappen.
32	Vises nær du trykker på Test-knappen. Forsvinner nær testen er fullfør.
33	Vises nær instrumentet er overopphetet. Funksjonene for søyfetest og jordfeilbryter blir forhindret nær instrumentet er overopphetet.
34	Vises nær det oppstær en feil. Testing er deaktivert. Se "Feilkoder" på side 16 for en liste og beskrivelse av mulige feilkoder.
35	Vises nær instrumentet laster opp data ved hjelp av Amsonde-PC-programvaren.
36	Navnet på den sekundære mælefunksjorden. UN - Test spenting for isolasjonstest. UF - Feil spenting. Måler nøytral til jording. PSC - Potensiell kortslutting. Beregnet ut fra mål't spenting og impedans
37	Sekundær skjerm og mælenheter. Noen tester vil returnere mer enn entt resultat eller returnere en beregnet verdi basert på testresultatet. Dette vil skje med: • Volt • Isolasjonstester • Søyfe-/linjeimpedans
38	Trykk F3 for Å kompressere proveledningen for kontinuitetsfunksjorden.
39	Vises nær en kompressasjonsverdi for testen eksisterer.
40	Potensiell fare. Vises ved måling eller hetting av höye spentninger.

Innadatakontakter

Modellene Telaris ProInstall-100 og Telaris ProInstall-200 har en IR-port (infrarod) – se figur 23 – som lar deg koble testeren til en datamaskin og laste opp testdata ved hjelp av Amsonde-PC-programvaren. Dette automatiserer feilsøking eller innspilling, noe som reduserer muligheten for manuelle feil og lar deg samle, organisere og vise testdata i et format som dekker dine behov. Se "Laste opp testresultater" på side 40 for mer informasjon om hvordan duBruker IR-porten.

Feilkoder

Ulike feiltilstander blir oppdaget av testeren og angis med symbolet , "Err", og et feilnummer på den primäre skjernen. Se tabellen nedenfor. Disse feiltilstandene deaktiverer testing og, om nødvendig, stopper en test som er i gang.

Figur 6: Feilvisning

Feiltilstand Kode Lösning
Selvtest svikter 1 Returner testereh til et Amsonde-servicesenter.

Overtemperatur 2 V	vent mens testeren kjøles ned.
Feil speencing 4
Overdreven sondemotstand	6

Oppstartsalternativer

Du velger et oppstartsalternativ ved Å trykke ⑥ fungsjonstasten samtidig, og slippe -knappen. Oppstartsalternativer beholdes när testeren er slätt AV. Se tabellen nedenfor.

Storbritannia - modus valgt		Automatisk ledningsbyttemodus valgt
Figur 7. Ledningsbyttemoduser
Taster Opp	startsalternative
F3	Linje-og-nøytral-byttemodus. To driftsmoduser er tilgjengelige. Du kan konfigurere testeren til Å virke i L-n-modus eller L-n-n-L-modus; se Figur 7. · I L-n-modus på L- og N-faselederne ALDRI reverseres. Dette er et krav i noen regioner, inkludert Storbritannia. Ikonet vises på skjermen og indikerer at systemets L- og N-ledere er byttet og testing er forhindret. Undersøk og utbedre ørsaken tildeen systemfeilen før du fortsetter. L-n-modus endrer øsså jordfeilbryterens x1/2-utlønsningstid til 2 sekunder, da dette kreves i Storbritannia. · I L-n-n-L-modus tillater,enheten at L-og-N-faselederne kan byttes og at testing kan fortsette. Obs: På steder hvor polariserte plugged og stikkontakter brukes kan byttet bly-ikonet ( ) indikere at stikkontakten er feilkoblet. Korriger dette problemet før du fortsetter med testing.
F4	Feilspenningsgrense. Bytter feilspennen melfom 25 V og 50 V. Standard er 50 V.
MEMORY	Vis testerens seriENUMmer. Den primäre skjermen viser de første fire sifrene, og den sekundäre skjermen viser deestoeste fire sifrene.
	Bryter for kontinuitetspipetone. Slår kontinuitetspipetonen av og på. Standard er pålätt.

Slik maler du spenning og frekvens:

1. Vri den roterende bryteren til V-posisjonen.
2. Bruk alle (rød, blå og grønn) kontakter for dette testen. Du kan bruke proveledningene eller strømnettledningen ved måling av vekelspenning.
3. Den primaere (ovre) skjermen viser vekselspenningen. Testeren maler vekselspenning til 500V . Trykk F1 for a veksle spenningslesningen mellom L-PE, L-N, og N-PE.
   Den sekundaere (nedre) skjermen viser nettfrekvensen.

Advarsel

Det er ikke mulig Å pälitetig kontrollere tikkoblingen av N- og PE-kretser i kontakten ved spenningsmåling. For Å sikre dette foreslär vi at dette verifiseres under måling av Søyfe- og Linjeimpedans.

Grunnen til dette er at spenningene L-N, L-PE og N-PE måles av prøveren samtidig og vil bli pavirket av Åpne ledninger Sammen med motstander (belastninger) og kapasitansene til installasjonsnettverket i kombinasjon med de indre motstandene i delve prøveren.

Dette problemet oppstär særlig'nar N mangler / er apen og kan fere til feil maling.

Måle isolasjonsmotstand

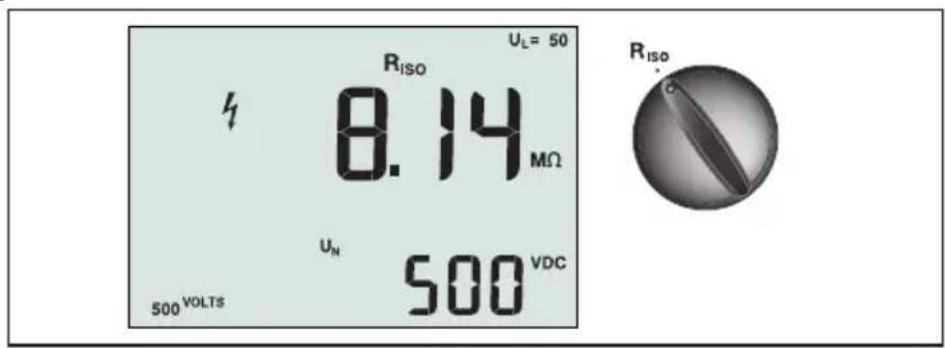

Figur 9. Visning og bryter-/kontaktinnstillinger for isolasjonsmotstand

Advarsel

For a unnga elektrisk stot ma malinger bare utfores pa icke-spenningsforende kretser.

Slik maler du isolasjonsmotstand:

1. Vri den roterende bryteren til Rso-posisjonen.
2. Bruk L- og PE-kontaktene (rød og gronn) for denne testen.
3. Bruk F4 til Å velge testspenning. Mest isolasjonstesting utføres ved 500 V, men følg lokale testkrav.
4. Trykk og hold TEST til malingen stabiliserer seg

Obs: Testing blir forhindret hvis spunning oppdages pa linjen.

Den primaere (ovre) skjermen viser isolasjonsmotstanden.
- Den sekundaere (nedre) skjermen viser den faktiske testspenningen.

Obs: For normal isolering med høy motstand bør den faktiske testspenningen (UN) alltid vaere lik eller høyere enn den programmerte spenningen. Hvis isolasjonsmotstanden er)darlig, blir testspenningen redusert automatisk for a begrense teststrømmen til trygge omrader.

Måle kontinuitet

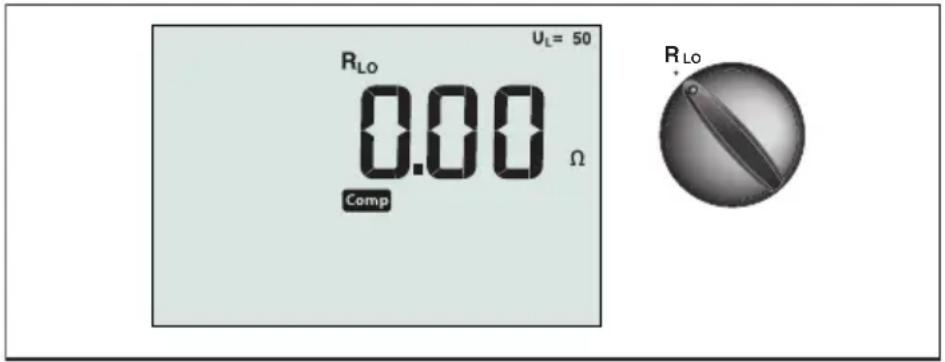

Figur 10. Visning og bryter-/kontaktinnstillinger for kontinuitet null

En kontinuitetstest brukes til ä verifisere integriteten til tilkoblingene ved Å lage en høyopplønsnings motstandsmåling. Dette er spesielt viktig for Å sjekke jordtilkoblinger.
Obs: I land der elektriske kretser er lagt ut i en ring, anbefales det at du gjør en ende-tilende-sjekk av ringen ved det elektriske panelet.

Advarsel

• Målinger må bare utføres på ikke-spenningsførende kretser.
• Målingene kan bl negativt påvirket av impedanser eller parallelle kretser eller forbignænde strømninger.

Slik mälér du kontinuitet:

1. Vri den roterende bryteren til RLO-posisjonen.
2. Bruk L- og PE-kontaktene (rød og grønn) for denne testen.
3. Før du foretar en kontinuitet test, ma du kortkoble proveledningene. Trykk og hold F3 til comp-signalgiveren vises. Testeren maler sondemotstand, lagrer malingen i minnet, og subtraherer det fra malingene. Motstandsverdien lagres selv när strommen er slatt av slik at du ikke trenger Å gjenta operasjonen hvr gang du bruker instrumentet. Obs: Pass pa at batteriene er godt ladet for du kompenserer proveledningene.
4. Trykk og hold TENTmalingen stabiliserer seg Hvis kontinuitetspipetonen er aktivert, piper testeren kontinuierlig for malte verdier minre enn 2 , og det er ingen stabil malingspipetone for malte verdier storre enn 2 . Hvis en krets er spenningsforende, blir testen forhindret og vekselspenningen vises pa den sekundare (nedre) skjermen.

Måle slyfe-/linjeimpedans

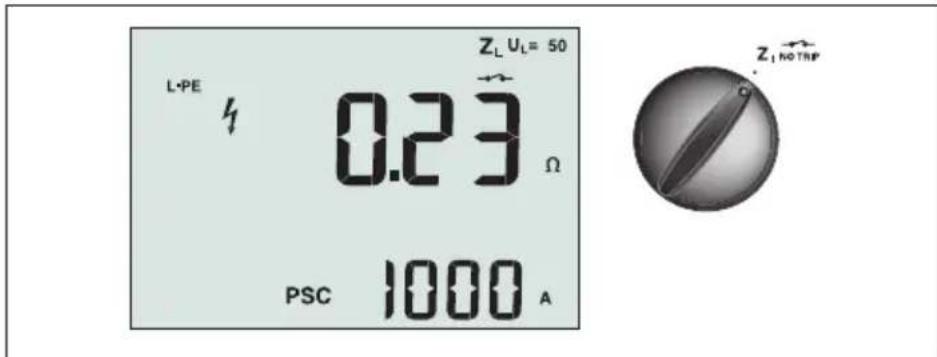

Figur 11. Visning og bryter-/kontaktinnstillinger for slyfe-/linjeimpedans

Slyfeimpedans (linje til jord L-PE)

Slyfeimpedans er kildeimpedans malt mellom linje (L) og jording (PE). Du kan øgsa fastslamulg jordfeilstrom (PSC) som er strommen som potensielt kan flyte hvis faselederen erkortsluttet til jordlederen. Testeren beregner PSC ved a dele den malte nettspenningen med slyfeimpedansen. Slyfeimpedans-funksjonen gir en teststrom som gär til jorden. Dersom jordfeilbrytere er tilstede i kretsen, kan de utloses. For a unnga utlosning ma du alltid bruke ZI ingen utlosning-funksjonen pa den roterende bryteren. Ingen utlosning-testenBruker enspeiell test som forhinder at jordfeilbrytere i systemet utloses. Hvis du er sikker pa ingen jordfeilbrytere er i kretsen, kan du bruke ZI hoy strm-funksjon for en raskere test.

Obs: Dersom L- og N-kontaktene er reversert, vil testeren automatisk bytte dem internt og fortsette testingen. Hvis testeren er konfigurert for bruk i Storbritannia, vil testing stoppe.

Dette vil sikre riktig tikkobling av fase- (L) og nøytral (N) ledning for kortslutnings- og overbelastningsbeskyttelse.

Hindre utlosning av jordfeilbrytere i kretsen:

• Bruk alltid Zposisjonen for slyfemälinger.
  Forspenningsforhold kan fore til at jordfeilbryteren utloes.
• En jordfeilbryter med en nominell feilström på 10 mA vil utloses.

Obs: For à utfère test av slyfeimpedans i en krets med en 10 mA-jordceilbryter, anbefaler vi en utlosingstidjordceilbryter-test. Bruk en nominell test strom på 10 mA og faktoren x ½ for dette testen.

Hvis feilspenningen er under 25V og 50V , avhengig av lokale regler, er slyfen god. For a beregne slyfeimpedans, deler du feilspenningen med 10mA (slyfeimpedans = feilspenning x 100).

1. Vri den roterende bryteren til Z, NO TRIP-positjonen.
2. Koble alle tre ledningene til kontaktene L, PE og N (rød, grønn og blå) på testeren. Bruk kun kalibrerte proveledninger som er innenfor området til stromforsyningen! Motstanden i de kalibrerte proveledningene trekkes automatisk fra resultatene.
3. Trykk F1 for a velge L-PE. Skjermen viser Z log indikatoren.
4. Koble alle tre ledningene til L, PE og N pa systemet under test, aller plugg strømledningen inn i stikkontakten under test.

Figur 12. Skjerm etter nullstilling

1. Trykk og slipp TEST vent til testen er fullfort. Den primaere (ovre) skjermen viser slyfeimpedans. Den sekundare (nedre) skjermen viser potensiell kortstrom (PSC) i ampere eller kiloampere.

Denne testen vil ta flere sekunder Å fullføre. Hvis strømmen kobles fra mens testen er aktiv, avsluttes testen automatisk.

Obs: Feil kan oppsta pa grunn av forspenning i kretsen under test.

Hvis ingen jordfeilbrytere er til stede i systemet under test, kan du bruke høystromslinjejording (L-PE) slyfeimpedanstest.

1. Vri den roterende bryteren til Z- posisjonen.
2. Koble alle tre ledningene til kontaktene L, PE og N (rød, gronn og blå) på testeren. Bruk kun kalibrerte proveledninger som er innenfor området til stromforsyningen! Motstanden i de kalibrerte proveledningene trekkes automatisk fra resultatene.
3. Trykk F1 for a velge L-PE. ser ut til a indikere at hovstromsutlosning er valgt.
4. Gjenta trinn 4 til 8 fra forrige test.

Advarsel

Symbolet -paskjermen indikerer hoystromsloyfemodus - jordfeilbrytere i systemet vil utloses. Kontroller at det jordfeilbrytere ikke er til stede.

Slyfeimpedans - (Utlösning ved høy strøm) i IT-systemer

Impedansen som blir malt ved en fase-til-jord-test er avhengig av tilstanden til IT-systemet. Et sunt system skal ha en meget hoy impedans. Lave impedansverdier kan vare forarsaket av en kortsluttet disneuter, laster som er koblet til systemet, aller en eksisterende forste feiltilstand. Dette er ikke en vanlig test, da tilstanden i systemet ma vare kjent for du kan fastslä betydningen av den malte verdien.

Bruk nett-testledningen, men/DDKE koble N-ledning til instrumentet, sable PE- og L-innganger brukes. Se figur 18a.

Merk: En RCD utloes under denne testen i tilfelle impedansen er lav.

Linjeimpedans

Linjeimpedans er kildeimpedans malt mellom Linjeledere aller Linje og Noytral. Denne funksjonen gjo rfgende tester:

Linje-til-noytral-slyfeimpedans.

Tips: Vi anbefaler at du i tillegg til hver sloyfeimpedansmåling ogsa maler linjeimpedans for a sikre at ledninger er lagt riktig.

Dette vil sikre riktig tikkobling av fase- (L) og nøytral (N) ledning for kortslutnings- og overbelastningsbeskyttelse.

• Linje-til-linje-impedans i 3-fasesystemer.

• To-lednings L-PE-sloyfemåling nár Nøytral ikke er tilgjengelig. Dette er en mæte Å gjore en hóystroms, 2-ledersloyfemåling på. Koble derfor Fase til L-inngangen og PE til N-inngangen. Den kan ikke brukes på kretser som er beskyttet av jordfeilbrytere, da det vil före til at de utløses.

• Potensiell kortslutningsström (PSC). PSC er strömmen som potensielt kan flyte hvis faselederen er kortsluttet til den nøytrale lederen eller en annen faseleder. Testeren beregner PSC-ström ved à dele den malte nettspennen med linjeimpedansen.

Figur 14. Linjeimpedansvisning

Slik maler du linjeimpedans:

1. Vri den roterende bryteren til Z-positjonen. Skjermen indikerer at den hoystromslyfemodus er valgt ved a vise -symbolet.
2. Koble den rode kabelen til L (rod) og den blå ledningen til N (blå). Bruk kun kalibrerte proveledninger som er innenfor området til strømforsyningen! Motstanden i de kalibrerte proveledningene trekkes automatisk fra resultatene.
3. Trykk F1 for a velge L-N.

Advarsel

Ved dette trinnet mä du vare forsiktig sá du/DD ke velger L-PE, da en hovstrøm-slyfetest vil utfores. Eventuelle jordfeilbrytere i systemet vil utloses his du fortsetter.

Obs: Koble ledningene i en enkeltfasetest til systemets spenningsforende og noytral. For a male du linje-til-linje-impedans i et 3-fasesystem kobler du ledningene til 2 faser.

1. Trykk og slipp TEST.Vent til testen er fullfort.

Den primaere (ovre) skjermen viser linjeimpedansen.
Den sekundare (nedre) skjermen viser Potensiell kortslutningsstrom (PSC).

Bruk forbindelsen vist i figur 15 ved maling av et 3-fases 500 V-system.

Figur 15. Malei et 3-fasesystem

Måle jordfeilbryter-utløsningstid

Figur 16. Visning og bryter-/kontaktinnstillinger for jordfeilbryter-utlosningstid

I donne testen blir en kalibrert feilstrom indusert inn i kretsen sik at jordfeilbryteren utloses. Måleren måler og viser den tiden som kreves for jordfeilbryteren utloses. Du kan utføre dette testen med proveledninger eller ved hjelp av stromledningen. Testen utfores med en spenningsførende krets.

Du kan och bruke testeren til ä utføre jordfeilbryterutløsningstidstest i Auto-modus, som gjør det lettere for en person ä utføre testen.

Obs: Ved måling av utløsningstid for alle typer jordfeilbrytere, utfører testeren Först en fortest for Å finne ut om delve testen vil före til en feilspenning som overskrider grensen (25 eller 50 V).

For a unnga at en unoyaktig utlønsningstid for jordfeilbrytere av S-type (tidsforsinkelse), aktiveres en 30 sekunders forsinkelse mellom fortesten og delve testen. Denne jordfeilbrytertypen trenger en forsinkelse fordi den inneholder jordfeilbryterkretser som er nodvendige for den fuller testen utfores.

Advarsel

• Lekkasjestrømmer i kretsen etter jordfeilbryteren kan paviske målingene.
  Den viste feilspenningen er knyttet til den nominelle reststrommen til jordceilbryteren.
• Potensielle felt fra Andre jordingsinstallasjoner kan pärke målingen.
• Utstyr (motorer, kondensatorer) som er koblet nedstrøms fra jordfeilbryteren kan forårsake betydelig forlengelse av utløsningstiden.

Obs: Dersom L- og N-kontaktene er reversert, vil testeren automatisk bytte dem internt og fortsette testingen. Hvis testeren er konfigurert for bruk i Storbritannia, vil testing stoppe og du ma finne ut hvorfor L og N er byttet.

Type A- og type B-jordfeilbrytere har/DDke 1000 mA-alternativet tilgjengelig.

Slik maler du jordfeilbryter-utlosningstid:

1. Vri den roterende bryteren til T -posisjonen.
2. Trykk F1 for a velge jordfeilbryterströmklassifisering (10, 30, 100, 300, 500, 1000 mA).
3. Trykk F2 for a velge en teststrømmultiplikator (x 1/2, x 1, x 5, aller Auto). Normalt vil du brute x 1 for chaque testen.

4. Trykk F3 for a velge jordfeilbryterteststrømmens bolgeform:

5. Vekselström for Å teste typen vekselström (standard vekselströmjordceilbryter) og type A (puls-likestrømsensitiv jordceilbryter)

6. Halvbolgestrom for a teste type A (puls-likestromsensitiv jordfeilbryter)
   ~ S Forsinket respons for a testify S-type vekselström (tidsforsinket vekselström-jordfeilbryter)
   Sorsinket respons til S-type A (tidsforsinket puls-likestromsensitiv jordfeilbryter)
   Jevn-likesstrom for a teste type B-jordfeilbryter
   S Forsinket responss til S-type B (tidsforsinket jevn-likestrom-jordfeilbryter)

7. Trykk F4 for á velge teststrømfase, 0^ eller 180^ . Jordfeilbrytere bør testes med begge faseinnstillinger, da responstiden kan variere betydelig avhengig av fasen

Merk: For jordfeilbryter type B (—) aller S-type B (—S) má du teste med begge faseinnstillingene; alle tre proveledninger kreves.

1. Trykk og slipp TEST.Vent til testen er fullført.

Den primaere (ovre) skjermen viser utlosningstiden.
- Den sekundäre (nedre) skjermen viser feilspenningen knyttet til den nominelle reststrommen.

Slik mål er du jordfeilbryter-utløsningstid ved hjelp av Auto-modus:

1. Plugg testeren inn i stikkontakten.
2. Vri den roterende bryteren til T -posisjonen.
3. Trykk F1 for a velge jordfeilbryterströmklassifisering (10, 30 erer 100mA ).
4. Trykk F2 for a velge Auto-modus.
5. Trykk F3 for a velge jordfeilbrytertestström-bolgeform.
6. Trykk og slipp TEST

Testeren gir 12 × den nominelle jordfeilbryterstrømmen i 310 eller 510 ms (2 sekunder i Storbritannia). Hvis jordfeilbryteren utløses, avsluttes testen. Hvis jordfeilbryteren ikke utløses, reverserer testeren fasen og gjentar testen. Testen opphører dersom jordfeilbryteren utløses.

Hvis jordfeilbryteren ikke utløses, gjenopppretter testeren den første faseinnstillingen og leverer 1x nominell jordfeilbryterström. Jordfeilbryteren bør utløses, og testresultatene vises på hovedskjermen.

1. Tilbakestill jordceilbryteren.
2. Testeren reverserer fasene og gjentar 1x-testen. Jordfeilbryteren bør utloses, og testresultatene vises på hovedskjermen.
3. Tilbakestill jordceilbryteren.
4. Testeren gjenoppretter den Forste faseinnstillingen og leverer 5x nominell jordfeilbryterström i opp til 50 ms. Jordfeilbryteren bør utløses, og testresultatene vises på hovedskjermen.
5. Tilbakedill jordceilbryteren.
6. Testeren reverserer fase og gjentar 5x-testen. Jordceilbryteren bør utloses, og testresultatene vises på hovedskjermen.

7. Tilbakedill jordceilbryteren.

8. Du kan bruke piltastene til ä gjennomgå testresultatene. Det förste resultatet som vises er den siste målingen tatt; 5x-strømtesten. Trykk pil ned flytte bakover til den förste testen på 12 x-merkestrommen.

9. Testresultatene er i midlertidig minne. Hvis du vil lagre testresultatene, trykker du MEMORY og fortsetter som beskrevet i "Lagre og hente malinger" på side 37 i denen handboken.

Måle jordfeilbryter-utløsningsstrøm

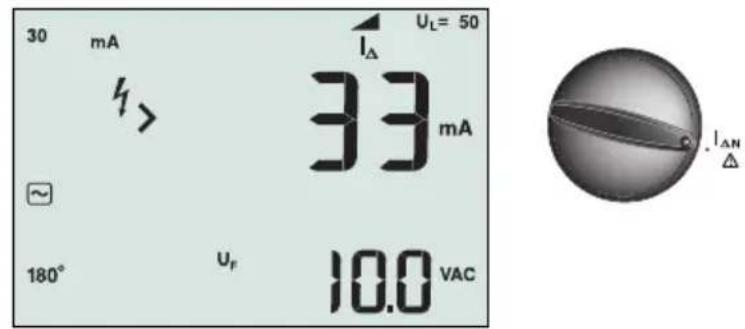

Figur 17. Visning og bryter-/kontaktinnstillinger for jordfeilbryter-utlønsningsstrøm

Denne testen mäler jordfeilbryter-utlønsningsström ved à tilfère testström og deretter gradvis öke strømmen til jordfeilbryteren utløses. Du kan bruke proveledningene aller strømledningen for dette testen. En 3-ledertilkobling er nødvendig for testing av jordfeilbryter type B.

Advarsel

• Lekkasjestrømmer i kretsen etter jordfeilbryteren kan paviske malingene.
  Den viste feilspenningen er knyttet til den nominelle reststrommen til jordfeilbryteren.
• Potensielle felt fra andre jordingsinstallasjoner kan påvirke målingen.

Obs: Dersom L- og N-kontaktene er reversert, vil testeren automatisk bytte dem internt og fortsette testingen. Hvis testeren er konfigurert for bruk i Storbritannia, vil testing stoppe og du ma finne ut hvorfor L og N er byttet.

Type A- og type B-jordfeilbrytere har/DDke 1000 mA-alternativet tilgjengelig.

• Vekselström for Å teste typen vekselström (standard vekselströmjordfeilbryter) og type A (puls-likestrømsensitiv jordfeilbryter)

• Halvboldström for Å teste type A (puls-likestromsensitiv jordfeilbryter)

Sorsinket responss for a teste S-type vekselstrom (tidsforsinket vekselstrom-jordfeilbryter)

Sorsinket respons til S-type A (tidsforsinket puls-likestromsensitiv jordfeilbryter)

• Jevn-likeström for Å teste type B-jordfeilbryter

S Forsinket respons til S-type B (tidsforsinket jevn-likestrom-jordfeilbryter)

1. Trykk F4 for a velge teststromfase, 0^ aller 180^ . Jordfeilbrytere bor testes med begge faseinnstillinger, da responstiden kan variere betydelig avhengig av fasen.

Obs: For jordfeilbryter type B ( — ) aller S-type B ( — ) has to teste med begge faseinnstillingene; alle tre proveledninger kreves.

1. Trykk og slipp TEST.Vent til testen er fullfort.

Den primaere (ovre) skjermen viser utlosningstiden.

Jordfeilbryter-testing i IT-systemer

Jordfeilbryteresting på steder med IT-systemer krever en spesiell testprosedyre fordi den beskyttende jordtilkoblingen er jordet lokalt, og er/DDke knyttet direkte til kraftsystemet. Testen blir utfort ved det elektriske panel ved hjelp av sonder. Bruk tilkoblingen vist i figur 18 när du utforer jordfeilbryteresting på elektriske IT-systemer.

Figur 18. Tilkobling for jordfeilbryteresting på elektriske IT-systemer

Testströmmen flyter gjennom den øvre side av jordfeilbryteren, inn i L-kontakten, og returnerer gjennom PE-kontakten.

I IT-systemer, ved testing av en RCD på en stikkontakt: Bruk nett-testledningen, men/DD koble N-ledning til instrumentet, sa bare PE- og L-innganger brukes. Se figur 18a.

Figur 18a.

Måle jordmotstand

Figur 19. Visning og bryter-/kontaktinnstillinger for jordmotstand

Jordmotstandstesten er en 3-ledertest som bestar av to teststaker og jordelektroden under test. Denne testen krever et tilbehørstakesett. Koble som vist i figur 20.

• Beste nøyaktigkeit oppnås med den midtre staken ved 62% av avstanden til den andre staken. Stakene bør vare i en rett linje og ledningene skal vare atskilt for a unngå gjensidig kopling.
• Jordelektroden under test skal vare koblet fra det elektriske systemet nar testen utfores. Jordmotstandtesting bør ikke utfores på et spenningsførende system.

Figur 20. Jordmotstandstesttilkobling

Den primaere (ovre) skjermen viser jordmotstandsmalingen.
- Spenning oppdaget mellom teststengene vil vises på den sekundære skjermen. Dersom den er større enn 10 V, blir testen forhindret.
- Hvis malingen har for mye stør, vises Err 5. (Noyaktigheten til den malte verdien er forringet av stoy). Trykk pil ned (for a vise den malte verdien. Trykk pil opp ( for a gå tilbake til Err 5-visingen.
- Hvis sundemotstanden er for hoy, vises Err 6. Sondemotstand kan reduseres ved Å kjore teststakene dypere ned i jorden eller fukte jorden rundt teststakene.

Testfasesekvens

Figur 21. Visning og bryter-/kontaktinnstillinger for fasesekvens

Bruke tilkoblingen vist i figur 22 for en fasesekvenstesttilkobling.

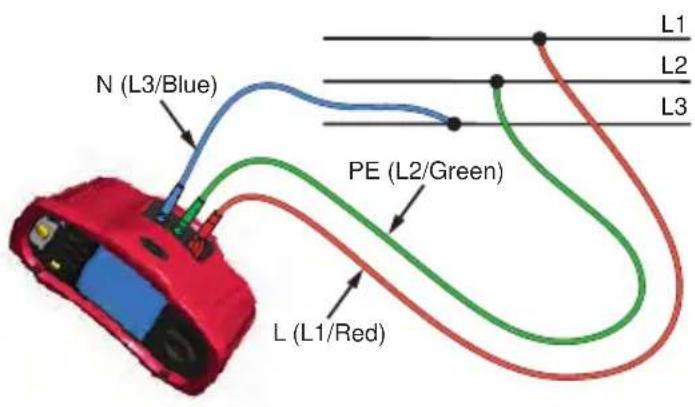

Figur 22. Fasesekvenstesttilkobling

1. Vri den roterende bryteren til -posisjonen.

2. Den primaere (ovre) skjermen viser:

123 for riktig fasesekvens.
321 for reversert fasesekvens.
- Streker (---) i stedet for tall hvis utilstrekkelig spenning pavises.

Minnemodus

Du kan lagre malinger pa testeren:

• Telaris ProInstall-100 - opp til 399
• Telaris ProInstall-200 - opp til 1399

Informasjonen som er lagret for hver måling bestär av testfunksjonen og alle valgbare testforhold. Data for hver måling er tildelt et datasettnummer, dataundergruppenummer, og et data-id-nummer. Minneplassfelt blir brukt som beskrevet nedenfor.

Felt Beskrivelse
a	Bruk datasettet feltet (a) for Å indikere et sted slick som et rom eller nummer for et elektrisk panel.
b	Bruk dataundergruppefeltet (b) for krets nummer.
c	Data-id-nummer-feltet (c) er målingsnummeret. Målingsnummeret øker automatisk. Målingsnummeret kan øså settes til en tidligere brukt verdi for Å overskrive en eksisterende mål ing.

1. Trykk pil ned-tasten (▲) for Å minske det aktiverte nummeret, eller trykk pil opp-tasten (▲) for Å öke det aktiverte nummer. Ved lagring av data kan nummeret settes til alle verdier; det er tillatt Å overskrive ekstisterende data. Ved henting av data kan nummeret bare settes til brukte verdier.

Obs: Hvis du trykker pa pil opp-ller ned-tasten (én gang, blir nummeret økt aller minsket med en. For Å aktelerere økingen erler minskingen trykker og holder du pil opp eller ned.

Lagre en maling

1. Trykk (MEMORY) for a gä inn i minnemodus.
2. Trykk F1 og bruk piltastene (for a stille inn dataidentitet

3. Trykk F2 for a lagre dataene.

4. Hvis minnet er fullt, vil FULL vises på den primäre skjermen. Trykk F1 for ä velge en annen dataidentitet, og trykk MFMORYa ut av minnemodus.

5. Hvis minnet er fullt, vil dataene lagres, testeren går automatisk ut av minnemodus, og skjermen går tilbake til forrige testmodus.
6. Hvis dataidentiteten har vært brukt tidligere, vil skjermen vise STO? Trykk F2 igjen for à lagre dataene, trykk F1 for á velge en annen dataidentitet, og trykk MÉMARY gà ut av minnemodus.

Hente en maling

1. Trykk for a gäinn i minnemodus.
2. Trykk F3 for a gä inn i hentemodus.
3. Bruk F1 og piltastene (for a stille inn dataidentitet. Hvis ingen data er lagret, vil alle feltene vare streker.
4. Trykk F3 for Å hente dataene. Testerskjermen vil gå tilbake til testmodus brukt for de tilbakekalte testdata, men MEMORY-ikonet vises fortsatt, noe som indikerer at testeren fortssatt er i minnemodus.
5. Trykk F3 for Å veksle mellom data-id-skjermen og den tilbakekalte dataskjermen for Å sjekke den hentede data-id-en eller for Å velge flere data for Å huske.
6. Trykk for a avslutte minnemodus nar som helst.

Tommeminnet

Slik tommer du allt minnet

1. Trykk (MEMORY) for a gä inn i minnemodus.
2. Trykk F4. Den primaere skjermen viser Clr?
3. Trykk F4 igjen for a fjerne alle minneplasser. Testeren returnerer til malemodus.

Laste opp testresultater

Figur 23. Feste IR-adapteren

Slik laster du opp testresultater:

1. Koble IR-seriellkabelen til den serielle porten på PC-en.
2. Fest IR-adapteren og encheten til testeren som vist i figur 23.
3. Start Amprobe-PC-programmet.
4. Trykk 1 for a sla pa maskinen.
5. Se i dokumentasjonen for programvaren for fullstendige instruksjoner om hvordan du laster opp data fra testeren.

Skitt aller fuktighet i kontaktene kan pavirke malingene.

Slik rengjorer du kontaktene:

1. Slå av apparatet og fjern alle proveledninger.
2. Rist ut smuss som kan vaere i kontaktene.
3. Dypp en ny vattpinne med alkohol. Lirk pinnen rundt hver kontakt.

Teste og erstatte batteriene

Batterispenningen blir kontinuierlig overvåket av testeren. Hvis penningen faller under 6,0 V (1,0 V/celle), vises ikonet for svakt batteri på skjermen, noe som indikerer at det er lite batteritid igjen. Den ikonet for lavt batteri vises fortsatt på skjermen til du bytter batterier.

Advarsel

For a unnga falske malinger som kan utgjore fare for elektrisk stot ell personskade, ma du erstatte batteriene sa snart batteri-ikonet ( + ) vises.

Pass på at batteripolariteten er riktig. Et reversert batteri kan före til lekkasje.

Skift ut batteriene med seks AA-batterier. Alkaliske batterier leveres med testeren, men du kan ogsa bruke 1,2 V NiCd eller NiMH-batterier. Du kan ogsa sjekke batterinivæt, sik at du kan bytte dem ut for de utlades.

Advarsel

For a unngå elektrisk støt eller personskade, mä du fjerne proveledningene og eventuelle inngangssignaler for du bytter batteriet. For a unngå personskade aller materiell skade ma du KUN installere spesifiserte erstatningssikringer med klassifiseringene for strømstyrke, spenning og hastighet som vises i avsnittet Generelle spesifikasjoner i/DDne handboken.

Slik skifter du ut batteriene (se figur 24):

1. Trykk 0 for a sla testeren av.
2. Fjern proveledingene fra kontaktene.
3. Fjern batteridekselet ved Å bruke en vanlig skrutrekker for Å skru batterilukeskruene (3) en kvard omdreining mot klokken.
4. Trykk utloseren og skyv batteriholderen ut av testeren.
5. Sett på plass batteriene og batteridoren.

Obs: Alle lagrede data vil gå tapt hvis batteriene skiftes innen ca ett minutt

1. Fest dekselet ved a dreie skruene en kwart omdreining med klokken.

1. Vri den roterende bryteren til RLO
2. Kortslutt ledningene, og trykk og hold (TEST)
3. Hvis sikringen er tatsächlig, vil FUSE eller Err1 vises på skjermen for Å indikere at testeren er skadet og må repareres. Kontakt et Amprobe-servicesenter for reparasjon (se Kontakte Amprobe).

DEDALJERTE SPESIFIKASJONER

Funksjoner

Målingsfunksjon Telaris ProInstall	100 Telaris ProInstall-200
Spenning og frekvens √ √
Koble til polaritetskontrolløren √	√
Isolasjonsmotstand √ √
Søyfe- og linjemotstand √ √
Prospektiv kortslutningsstrøm (PSC/IK)	√	√
Jordfeilbryter-utskiftingstid. √ √
Jordfeilbryter-utløsningsnivå √ √
Automatisk jordfeilbrytertestsekvens	Ingen √
Testpulsstrømsensitive jordfeilbrytere (type A)	√	√
Test jevn-likesstrømsensitive jordfeilbrytere (type B)	Ingen √
Jordmotstand Ingen √
Fasesekvensindikator √ √
Andre funksjoner
Opplyst skjerm	√ √
Minne	√ √
Minne, grensennitt
Datamaskingrensesnitt	√ √
Programvare	√ √
Medfølgende utstyr
Myk veske	√ √
Fjernkontroll	√ √

Generelle spesifikasjoner

Spesifikasjon	Egenskaper
Størrelse	11 cm (L) x 26 cm (B) x 13 cm (H)
Vekt (med batterier)	1,5 kg
Batteristørrelse, antall	Type AA, 6 stk.
Batteritype	Alkalisk levert. Kan brukes med 1,2 V NiCd- eller NiMH-batterier (folger ikke med)
Batterilevetid (typisk)	200 timer tomgang
Sikring T3,15 A, 500 V, 1,5 kA 6,3	x 32 mm
Driftstemperatur 0 °C til 40 °C
Relativ fuktighet 80 % 10 til 30 °C, 70 % 30 til 40 °C
Driftshøyde 0 til 2000 meter
Forsegling IP 40
EMC Samsvarer med EN61326-1:	2006
Sikkerhet Samsvarer med EN610	10-1 Ed tre.Samsvarer med EN/IEC 61010-031:2002+A1:2008.Overspenningskategori: 500 V/CAT III300 V/CAT IVMålekategori III er for målinger utført ibygningsinstalljoner. Eksempler er fordelingstavler,effektbrytere, ledninger og kabler.Kategori IV-utstyr er utformet for Å beskytte mottransienter fra hovedtilførselsnivæt, for eksempel enelektrisk målær erlen overliggende eller underjordiskstrømledning.Ytelse EN61557-1, EN61557-2, EN61557-3, EN61557-4, EN61557-5, EN61557-6, EN61557-7 andre utgave.EN61557-10 Forste utgave.
Forurensningsgrad 2
Maksimal spening mellom enkontakt og jord	500 V

Elektriske målingsspesifikasjoner

Noyaktighetsspesifikasjonen er definert som ± (% -m aling ^+ siffertall) ved 23^± 5^,≤ 80% RF. Mellom -10^ og 18^ og mellom 28^ og 40^ kan noyaktigheten kan forringes med 0,1× (noyaktighetsspesifikasjonen) pr ^ C. Folgende tabeller kan brukes for bestemmelse av(Maximum erer minimum visningsverdier med tanke pa maksimal instrumentusikkerhet per EN61557-1, 5.2.4.

Spenningsmåling

Område Opp	Øsning Nøyak	tighet 50 Hz-60 Hz	Inngangsimpedans	Overbelastningsbeskyttelse
500 V 0,1 V 2	% + 3 siffer 3,	3 MΩ	660 V rms

Kontinuitetstesting (R_LO)

Område (Automatisk valg av område)	Oppløsning	Åpen kretsspenning	Nøyaktighem
20 Ω	0,01 Ω	>4 V	± (3 % + 3 sifre)
200 Ω	0,1 Ω	>4 V	± (3 % + 3 sifre)
2000 Ω	1 Ω	>4 V	± (3 % + 3 sifre)
Obs: Antallet mulige kontinuitetstester med et ferskt sett batterier er 2500.

Område RLO	Teststrøm
7,5 Ω 210 mA
35 Ω 100 mA
240 Ω 20 mA
2000 Ω 2 mA

Provesondenullstilling Trykk	F3 for Å kompensere provesonden. Kan trenke opp til 2 Ω av blymotstand. Feilmelding for >2 Ω.
Påvisning av spenningsførende krets	Forhinder test hisis kontaktspenning > 10 V vekselspenning oppdaget før testen startes.

Isolasjonsmotstandsmåling (RISO)

Testspenninger 100-250-500	-1000 V
Nøyaktigheten av testspenning (ved nominell teststrøm)	+10 %, -0 %

Test Spenning	Isolasjon Motstandområde	Oppløsning Teststrøm Nøyaktigkeit		et
100 V	100 kW til 20 MΩ	0,01 MΩ	1 mA @ 100 kΩ	± (5 % + 5 siffer)
	20 MΩ til 100 MΩ	0,1 MΩ		± (5 % + 5 siffer)
250 V	10 kΩ til 20 MΩ	0,01 MΩ	1 mA @ 250 kΩ	± (5 % + 5 siffer)
	20 MΩ til 200 MΩ	0,1 MΩ		± (5 % + 5 siffer)
500 V	10 kΩ til 20 MΩ	0,01 MΩ	1 mA @ 500 kΩ	± (5 % + 5 siffer)
	20 MΩ til 200 MΩ	0,1 MΩ		± (5 % + 5 siffer)
	200 MΩ til 500 MΩ	1 MΩ		±10 %
1000 V	100 kΩ til 200 MΩ	0,1 MΩ	1 mA @ 1 MΩ	± (5 % + 5 siffer)
	200 MΩ til 1000 MΩ	1 MΩ		±10 %
Obs: Antallet mulige isolasjonstester med et friskt sett batterier er 1750.

Autoutlading	Utladingstid konstant < 0,5 sekund for C = 1 μF aller );
Påvisning av spenningsførende krets	Hemmer test hvis kontaktspenning > 30 V før
Maksimal belastning	Virker med opp 5 μF belastning.

Slyfe-/linjeimpedans: Ingen utlønsning og høystromstyrkemoduser

Strømnettinngangsspenningsområde	100–500 V vekselstrøm (50/60 Hz)
Inngangsforbindelser (myktastevalg)	Sloyfeimpedans:fase til jord
	Linjeimpedans:fase til nøytral
Grense på påfolgende tester Automatisk stopp;när interne komponenter erfor varme. Det er øgså en termisk avslåing forjordfeilbryter Tester.
Maksimal Teststrøm @ 400 V 12 A sinusformet i 10 ms
Maksimal teststrøm @ 230 V 7 A sinusformet i 10 ms

Område Opplossning Nøyaktig		[1]
20 Ω 0,01 Ω	Ingen utløsnin	g-modus: ± (4 % + 6 siffer)
		Høystrommodus: ± (3 % + 4 siffer)
200 Ω 0,1 Ω	±(5 %)
2000 Ω 1 Ω	±6 %	[2]
Obs: [1] Gyldige for motstand avøytral krets < 20 Ω og opp til et systemfasevinkel på 30°. [2] Gyldig for nettspenning > 200 V.

Potensiell kortslutningsstrømtest (PSC / I_K)

Beregning Potensiell kortslut	ingsstrøm (PSC/IK) bestemmes ved Å dele mål't nettspenning henholdsvis med mål't søyfemotstand (L-PE) eller linjemotstand (L-N).
Område 0 til 10 kA
Oppløsning og enheter Oppløsning Enheter
	\( I_K < 1000 A \)	1 A
	\( I_K > 1000 A \)	0,1 kA
Nøyaktighet	Bestemmes av nøyaktigheten i søyfemotstandes- og nettspenningsmålinger.

Jordfeilbrytertype [6]		Telaris ProInstall-100	Telaris ProInstall-200
Vekselstrøm[1]	G[2]	✓	✓
Vekselstrøm	S[3]	✓	✓
A[4]	G	✓	✓
A	S	✓	✓
B[5]	G		✓
A	S		✓
Obs: [1] Vekselstrøm – reagerer på vekselstrøm [2] G – generell, ingen forsinkelse [3] S – forsinkelse [4] A – reagerer på pulset signal [5] B – reagerer på jevn likestrom [6] Jordfeilbrytertest forhindret for V > 265 vekselstrøm Jordfeilbryter Tester kun tillatt dersom den valgte strøm, multiplisert med jordmotstand, er < 50 V.

Testsignaler

Jordfeilbrytertype Testsignal	Ibesekrivelse
Vekselstrøm(sinusformet)	Bølgeformen er en sinusbølge som starter på nullkrysset;polariteten bestemmes av fasevalget (0°-fase starter med lav tilhøy nullkrysset, 180°-fase starter med høy-til-lav-nullkrysset).Størrelsen til teststrømmen er lΔn x multiplicator for alle tester.
A(halv bolge)	Bølgeformen er en halvbølge rettet sinusbølge som starter på null;polariteten bestemmes av fasevalget (0°-fase starter med lav til høy nullkrysset, 180°-fase starter med høy-til-lav-nullkrysset). Størrelsen til teststrømmen er 2,0 x lΔn (rms)x multiplicator for alle tester for lΔn = 0,01A. Størrelsen tilteststrømmen er 1,4 x lΔn (rms) x multiplicator for alle tester for lΔn-klassifiseringer.
B (likestrøm) Dette er en jewn likestrøm i henhold til EN61557-6 vedlegg A

Jordfeilbrytertype testet

Testfunksjon	Jordfeilbrytervalg
	10 mA 30	mA 100 mA	[1]	300 mA[1]	500 mA[1]	1000 mA[2]
X 1/2, 1 √ √ √ √	√ √
X 5 √ √ √
Skrittvis √ √ √	√ √ √
Auto √ √ √
Obs: Nettspenning 100 V-265 V vekselstrøm, 50/60 Hz [1] Type B-jordfeilbrytere krever nettspenningsområde 195 V-265 V. [2] Kun vekselstrømtype-jordfeilbrytere.

Strømmultiplikator *	Jordfeilbrytertype	Målingsområde		Utløsinstidnøyaktigkeit
		Europa Storbr Britannia
X 1/2	G	310 ms	2000 ms	± (2 % måling + 2 ms)
X 1/2	S	510 ms	2000 ms	± (2 % måling + 2 ms)
X 1	G	310 ms	310 ms	± (2 % måling + 2 ms)
X 1	S	510 ms	510 ms	± (2 % måling + 2 ms)
X 5	G	50 ms	50 ms	± (2 % måling + 2 ms)
X 5	S	160 ms	160 ms	± (2 % måling + 2 ms)
Obs:* G - generell, ingen forsinkelse*S - forsinkelse

Maksimal utløsningstid

Jordfeilbryter I	ΔN	Utløsingstidgrense
Vekselstrøm G, A, B X 1 M	indre enn 300 ms
Vekselstrøm G-S, A-S, B-S X 1 Mellom 130 ms og 500 ms
Vekselstrøm G, A, B X 5 M	indre enn 40 ms
Vekselstrøm G-S, A-S, B-S X 5 Mellom 50 ms og 150 ms

Jordfeilbryter/Fl-utløsningsstrømmåling / skrittvis test (I _ N )

Strømområde Trinnstørrelse		Målingsområde		Måling Nøyaktigabet
		Type G Type S
30 % til 110 % av jordfeilbrytermerkestrom [1]	10 % av IΔN [2]	300 ms/trinn	500 ms/trinn ±5 %
Merknader [1] 30 % til 150 % for Type A IΔN > 10 mA30 % til 210 % for type A IΔN = 10 mA20 % til 210 % for type BSpesifiserte utløsningsstrømområder (EN 61008-1):50 % til 100 % for type vekselstrøm35 % til 140 % for type A (>10 mA)35 % til 200 % for type A (≤ 10 mA)50 % til 200 % for type B[2] 5 % for type B

Jordmotstandtest

Kun Telaris ProInstall-200. Dette produit er ment Å brukes til Å mAle installasjoner i prosessanlegg, industrielle installasjoner og boligkomplekser.

Område Oppløsning Nøya	ktighet
200 Ω 0,1 Ω ± (3 % + 5	siffer)
2000 Ω 1 Ω ± (5 % + 10	siffer)

Rekkevidde: \( {\mathrm{R}}_{\mathrm{E}} + {\mathrm{R}}_{\mathrm{{SONDE}}}{}^{\left\lbrack 1\right\rbrack } \)	Teststrøm
2200 Ω	3,5 mA
16 000 Ω	500 µA
52000 Ω	150 µA
Obs [1] Uten ekstern penning

Frekvens	Utgangsspenning
128 Hz	25 V

Påvisning av spenningsførende krets

Forhindrer test hvis kontaktspenning > 10 V vekselstrøm oppdages før start av test.

Fasesekvensindikasjon

Ikon	icon fasesekvensindikator er aktiv.
Visning av fasesekvens Viser "1-2-3" i	digitalt skjermfelt for riktigrekkefolge. Viser "3-2-1" for feil fase. Streker istedet for tall viser at et gyldig resultat/DDke kunne finnes.
Strømnettinngangsspenningsområde (fase-tilfase)	100 til 500 V

Nettströmkabeltest

Ikoner ( 3) hinkkerer om L-PE eller L-N kontaktene er reversert. Instrumentdrift forhindres, og en feilkode vises hvis ingangsspenningen ikke er mellom 100V og 500V . Søyfe- og jordceilbryterster for Storbritannia forhindres hvis L-PE eller L-N kontaktene er reversert.

Driftsomrader og usikkerhet per EN 61557

FUNKSJON	SKJERM OMRÅDE	EN 61557 MÄLINGSOMRÅDE DRIFTFEIL	NOMINELLE VERDIER
RLO	0,00 Ω - 2000 Ω	0,3 Ω - 2000 Ω ± (10 % + 3 siffer)	4,0 V likestrøm < Uq < 12 V likestrøm RLO ≤ 2,00 Ω IN ≥ 200 mA
RISO	0,00 MΩ - 1000 MΩ	1 MΩ - 200 MΩ ± (12 % + 3 siffer) 200 MΩ - 1000 MΩ ± (15 % + 5 siffer)	UN = 100 / 250 / 500 / 1000 V likestrøm IN = 1,0 mA
ZI	Z1 (INGEN UTLØSN-ING) 0,00 Ω - 2000 Ω	0,5 Ω - 2000 Ω ± (15 % + 8 siffer)	UN = 230 / 400 V vekselstrøm f = 50/60 Hz IPSC = 0 A - 10,0 kA
	Z1 (HØY STRØM) 0,00 Ω - 2000 Ω	0,3 Ω - 200 Ω ± (10 % + 5 siffer)
ΔT, I ΔN	ΔT 0,0 ms - 2000 ms	25 ms - 2000 ms ± (10 % + 2 siffer)	ΔT@ 10 / 30 / 100 / 300 / 500 / 1000 mA
	IΔN 3 mA - 550 mA	3 mA - 550 mA ± (10 % + 2 siffer)	IΔN = 10 / 30 / 100 / 300 / 500 mA
Volt	0,0 V vekselstrøm - 500 V vekselstrøm	50 V vekselstrøm - 500 V vekselstrøm ± (3 % + 3 siffer)	UN = 230 / 400 V vekselstrøm f = 50/60 Hz
Fase	1:2:3
RE	0,0 Ω - 2000 Ω	10 Ω - 2000 Ω ± (10 % + 3 siffer)	f = 123 Hz
