MODE D'EMPLOI ProInstall100EUR Beha-Amprobe

Garantie limitée et limitation de responsabilité

Votre produit Beha-Amprobe sera exempt de defaults de matériaux et de fabrication pendant deux ans à compter de la date d'achat, sauf exigence contraire en vertu de la juridiction locale. Cette garantie ne s'applique pas aux fusibles, aux piles jetables ou endommagées par accident, à la néligence, à la mauvaise utilisation, à l'alteration, à la contamination ou aux conditions anormales d'utilisation ou de manipulation. Les revendeurs ne sont pas autorisés à prolonger toute autre garantie au nom de Beha-Amprobe. Pour une réparation au cours de la période de garantie, retournez le produit avec la preuve d'achat à un centre de service autorisé par Beha-Amprobe ou à un revendeur ou un distributeur Beha-Amprobe. Voir la section Réparation pour plus de détails. CETTE GARANTIE EST VOTRE SEUL RECOURS. TOUTES LES AUTRES GARANTIES - QU'ELLES SOIENT EXPLICITES, IMPLICITES OU JURIDIQUES - Y COMPRIS LES GARANTIES IMPLICITES D'ADAPTATION À UN USAGE PARTICULARI OU MARCHAND, SONT EXCLUES. LE FABRICANT NE SERA PAS RESPONSABLE DES DOMMAGES SPECIAUX, INDIRECTS, ACCESSOIRES OU CONSECUTIFS PROVENANT DE Toute CAUSE OU THEorie. Etant donné que certains pays ou états n'autorisent pas l'exclusion ou la limitation des garanties implicites ou des dommages directs ou indirects, cette limitation de responsabilité peut ne pas s'appliquer à vous.

Réparation

Tout outil Beha-Amprobe returné pour réparation sous garantie ou hors garantie ou pour l'étalonnage doit être accompagné des documents suivants :votre nom, le nom de votre société, votre adresse, votre numéro de téléphone et la preuve d'achat. De plus, veuillez inclure une brève description du problème ou du service demandé et incluez les cordons de mesure avec le produit. Les frais de réparation ou de remplacement non garantis doivent être régles sous forme de chèque, mandat, carte de crédit avec date d'expiration ou bon de commande payable à Beha-Amprobe.

Réparation et remplacement couverts par la garantie - Tous les pays

Veuillez lire la déclaration de garantie et vérifier la pile avant de demander une réparation. Pendant la période de garantie, tout outil de vérification défectieux peut être returné à votre distributeur Beha-Amprobe pour un échange de produit identique ou similaire. Veuillez consulter la section « Ou acheter » sur le site beha-amprobe.com pour obtenir une liste des distributeurs près de chez vous. En outre, aux États-Unis et au Canada, les réparations sous garantie et les unités de remplacement peuvent également être envoyés à un centre de service Amprobe (voir adresse ci-dessous).

Réparation et remplacement non couverts par la garantie – Europe

Les unités hors garantie européenne peuvent être remplacées par votre distributeur Amprobe/Beha-Amprobe pour une somme modique. Veuillez consulter la section « Où acheter » sur le site beha-amprobe.com pour obtenir une liste des distributeurs près de chez vous.

Beha-Amprobe

Division et marque déposée de Fluke Corp. (USA)

Allemagne*	Royaume-Uni	Pays-Bas - Siège social**
In den Engematten 14	52 Hurricane Way	Science Park Eindhoven 5110
79286 Glottertal	Norwich, Norfolk	5692 EC Son
Allemagne	NR6 6JB Royaume-Uni	Pays-Bas
Téléphone: [phone] - 0 Téléphone: [phone] Téléphone: [phone]
beha-amprobe.de	beha-amprobe.com	beha-amprobe.com

*Correspondance uniquement : aucune réparation ou remplacement à cette adresse. Clients Européens, veuillez contacter votre distributeur.) **adresse de contact unique dans l'EEF Fluke Europe BV

TABLE DES MATIÈRES

INTRODUCTION 4

SECURITE 4

DEBALLAGE DU TESTEUR 5

UTILISATION DU TESTEUR 6

Utilisation du commutateur rotatif 6

Explication des boutons poussoirs 7

Description de l'afficheur 8

Bornedentree 9

Utilisation du port IR 10

Codes d'erreur 10

Options de démarrage 10

MESURES 11

Mesure de la tension et de la fréquence 11

Mesure de la résistance d'isolement 12

Mesure de la continuité 12

Mesure de I'impedance de ligne/boucle 13

Impedance de boucle ( ligne à la terre de protection L-PE) 13

Test de la résistance à la terre par la méthode en boucle 13

Impedance de boucle (mode de déclenchement sur courant fort) dans les systèmes informatiques 13

Impedance de ligne 15

Mesure du temps de déclenchement des disjoncteurs différentiels 16

Mesure du courant de déclenchement des disjoncteurs différentiels 19

Tests de disjoncteurs différentiels dans les systèmes informatiques 19

Mesure de resistance de terre 20

Test de l'ordre des phases 21

MODE MÉMOIRE 21

Stockage d'une mesure 22

Rappel d'une mesure 23

Effacement de la mémoire 23

TELECHARGEMENT DES RÉSULTATS DE TEST 23

ENTRETIEN DU TESTEUR 24

Nettoyage 24

Test et remplacement des piles. 24

Vérification du fusible 25

CHARACTERISTIQUES TECHNIQUES 25

Fonctions par modele 25

Caracteristiques generales 26

CHARACTERISTIQUES DES MESURES ELECTRIQUES 27

Continuite (RLO) 27

Résistance d'isolement (RISO) 27

Modes de test de disjoncteur différentiel/courant de fuite Sans déclenchement et Courant fort 28

Courant de court-circuit presumé à la terre (PSC/IK) 29

TESTS DE DISJONCTEURS DIFFÉRENTIELS 29

Types de disjoncteurs différentiels testés 29

Signaux de test 29

Types de disjoncteurs différentiels testés 30

Temps maximal de déclenchement 30

Test de rampe/mesure du courant de déclenchement de disjoncteur
différentiel/courant 30de fuite (I_) 30

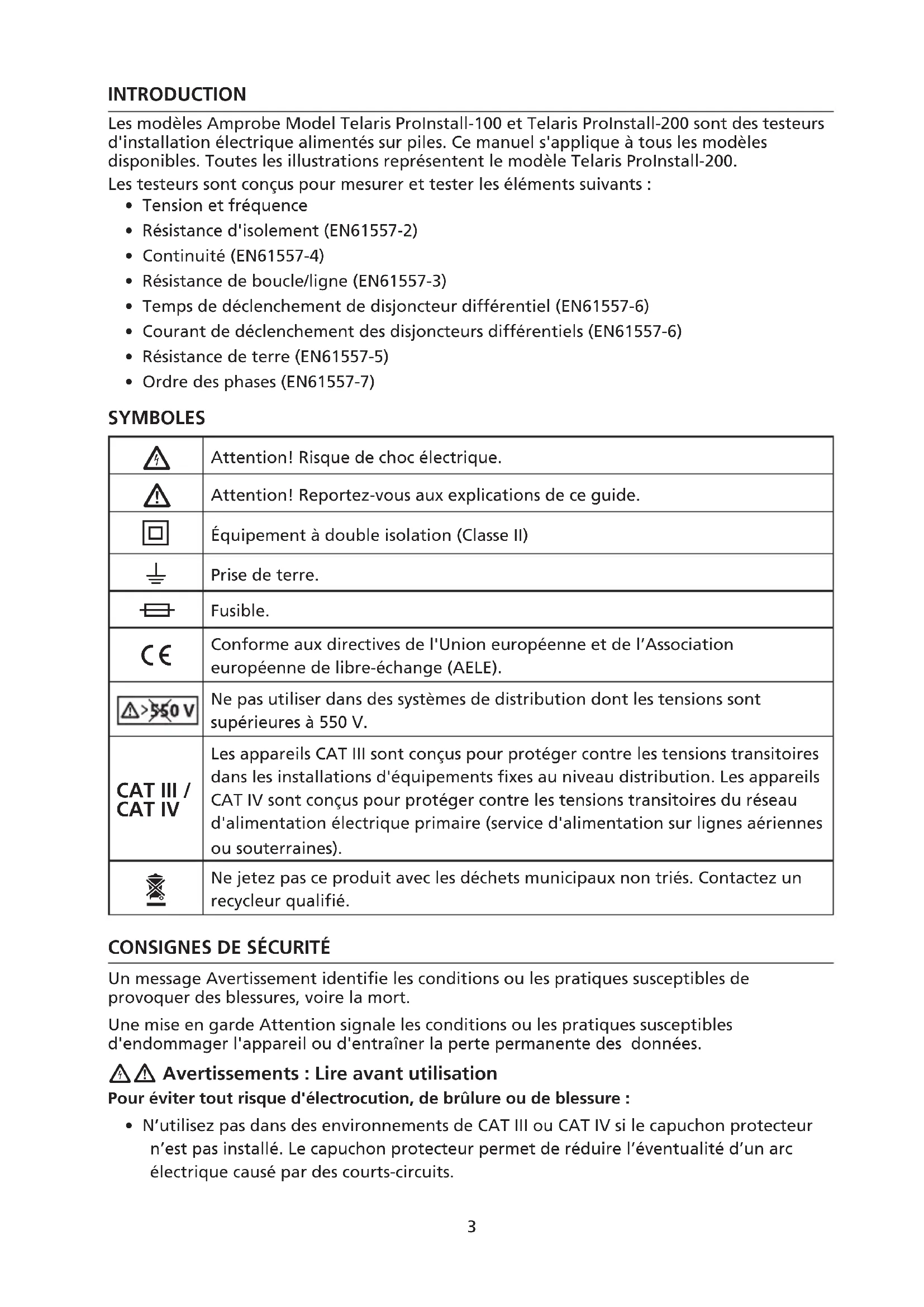

Les modèles Amprobe Model Telaris ProInstall-100 et Telaris ProInstall-200 sont des testeurs d'installation électrique alimentés sur piles. Ce manuel s'applique à tous les modèles disponibles. Toutes les illustrations représentent le modele Telaris ProInstall-200.

Les testeurs sont concus pour mesurer et tester les éléments suivants :

Tension et fréquence
- Résistance d'isolement (EN61557-2)
- Continuite (EN61557-4)
- Résistance de boucle/ligne (EN61557-3)
Temps de déclenchement de disjoncteur différentiel (EN61557-6)
Courant de déclenchement des disjoncteurs différentiels (EN61557-6)
- Résistance de terre (EN61557-5)
- Ordre des phases (EN61557-7)

SYMBOLS

1	Attention! Risque de chocolélectrique.
2	Attention! Reportez-vous aux explications de ce guide.
3	Équipement à double isolation (Classe II)
4	Prise de terre.
5	Fusible.
6	Conforme aux directives de l'Union européen et de l'Association européen de libre-échange (AELE).
7	Ne pas utiliser dans des systèmes de distribution dont les tensions sont supérieures à 550 V.
8	Les appareils CAT III sont conçus pour protéger contre les tensions transitoires dans les installations d'équipements fixes au niveau distribution. Les appareils CAT IV sont conçus pour protéger contre les tensions transitoires du réseau d'alimentation électrique primaire (service d'alimentation sur lignes aériennes ou souterraines).
9	Ne jetez pas ce produit avec les déchets municipaux non triés. Contactez un recycleur qualifié.

CONSIGNES DE SECURITÉ

Un message Avertissement identifie les conditions ou les pratiques susceptibles de provoquer des blessures, voir la mort.

Une mise en garde Attention signale les conditions ou les pratiques susceptibles d'endommager l'appareil ou d'entraîner la perte permanente des données.

Avertissements : Lire avant utilisation

Pour éviter tout risque d'électrocution, de brûlure ou de blessure :

• N'utilisez pas dans des environnements de CAT III ou CAT IV si le capuchon protecteur n'est pas installé. Le capuchon protecteur permet de réduire l'eventualité d'un arc électrique causé par des courts-circuits.

• Utilisez le produit seulement comme indiqué, ou la protection fournie par le produit pourrait êtreompromise.

• N'utilisez pas la produit pres d'environnements à gaz explosifs, à vapeur ou moites et humides.
• N'utilisez pas de cordons de mesure s'ils sont endommages. Vérifiez les failles d'iso1ation, les parties metalliques exposées et l'indicateur d'usure sur les cordons de mesure. Vérifiez la continuité des prises de test.
• N'utilisez que les sondes de courant, cordons de mesure et adaptateurs fournis avec l'appareil.
• Mesurez une tension connue afin de vous assurer que l'appareil fonctionne correctement.
• N'utilisez pas le produit s'il est endommagé.
• Faites réparer l'appareil par un réparateur/agree.
• N'appliquez jamais une tension plus élevé que la tension nominale entre les bornes ou entre une borne et la terre.
• Retirez les cordons de mesure de l'appareil avant d'ouvrir le boîtier.
• Ne faites pas fonctionner l'appareil s'il est ouvert. L'exposition à une haute tension dangereuse est possible.
• Faites preuve de prudence en travaillant sur des tensions supérieures à 30 V ca. eff, 42 V ca crête ou à 60 V cc.
• Remplacez les fusibles par le modele indiqué.
• Utilisez les bornes, la fonction et la gamme qui convennent pour les mesures envisagées.
• Placez les doigs derrière les protège-doigts sur les sondes.
• Branchez le cordon de mesure commun avant le cordon de mesure sous tension et retirez le cordon de mesure sous tension avant le cordon de mesure commun.
• Afin de ne pas fausser les mesures, voirlez à remplacer les piles lorsque levoyant de batterie faible s'allume.
• En cas de réparation, n'utilise que les pieces de rechange préconisées.
  N'utilisez pas dans des systèmes de distribution dont les tensions sont supérieures à 550 V.
• Conformez-vous aux normes locales et nationales de sécurité. Utilisez un équipement de protection (gants en caoutchouc, masque et vêtements ininflammables réglementaires) afin d'éviter toute blessure liée aux electrocutions et aux explosions dues aux arcs ELECTriques lorsque des conducteurs dangereux sous tension sont à nu.

DéBALLAGE ET INSPECTION

Votre emballage doit contener :

1 Telaris ProInstall-100 ou Telaris ProInstall-200
6 piles 1,5 V AA Mignon
3 Cordons de mesure
1 Cordon de mesure secteur
3 Pinces crocodile
3 Sondes de test
1 Sonde distante
1 CD-ROM fourni avec manuel d'utilisation
1 Mallette de transport
1 Sangle rembourse

Si I'un de ces éléments est manquant ou endommagé, returnez l'emballage complet à votre point d'achat pour un échange.

UTILISATION DU TESTEUR

Utilisation du commutateur rotatif

Servez-vous du commutateur rotatif (Figure 1 et Tableau 4) pour selectionner le type de test que vous souhaitez effectuer.

Avertissements

N'utilisez pas dans des environnements de CAT III ou CAT IV si le capuchon protecteur n'est pas installé. Le capuchon protecteur permet de réduire de plus de 4 mm le métal exposé de la sonde. Le capuchon protecteur permet de réduire l'éventualité d'un arc électrique causé par des courts-circuits.

Explication des boutons poussoirs

Utilisez le commutateur rotatif pour selectionner le type de test que vous souhaitez effectuer. Utilisez les boutons puissons pour contrcler le fonctionnement du testeur, selectionner les résultats des tests à afficher et faire defiler les résultats selectionnés.

9	• Sélection du disjoncteur différentiel : type AC (sinusoidal), type AC sélectif, type A (demi-alternance), type A sélectif, type B (CC pur) ou type B sélectif. • RAPPEL de mémoire.
10	• Polarité du test de disjoncteur différentiel (0, 180 degrés). • Tension du test d'isolement (100, 250, 500, 1000 V). • EFFACER la mémoire.
11 Continuité.
12 Résistance d'isolation.
13 Impédance de boucle — Mode de déclenchement sur courant fort.
14 Impédance de boucle – Mode sans déclenchement
15 Temps de déclenchement de disjoncteur différentiel.
16 Niveau de déclenchement de disjoncteur différentiel.
17 Volts.
18 Succession des phases.
19 Résistance de terre.
20 Commutateur rotatif.

Description de l'afficheur

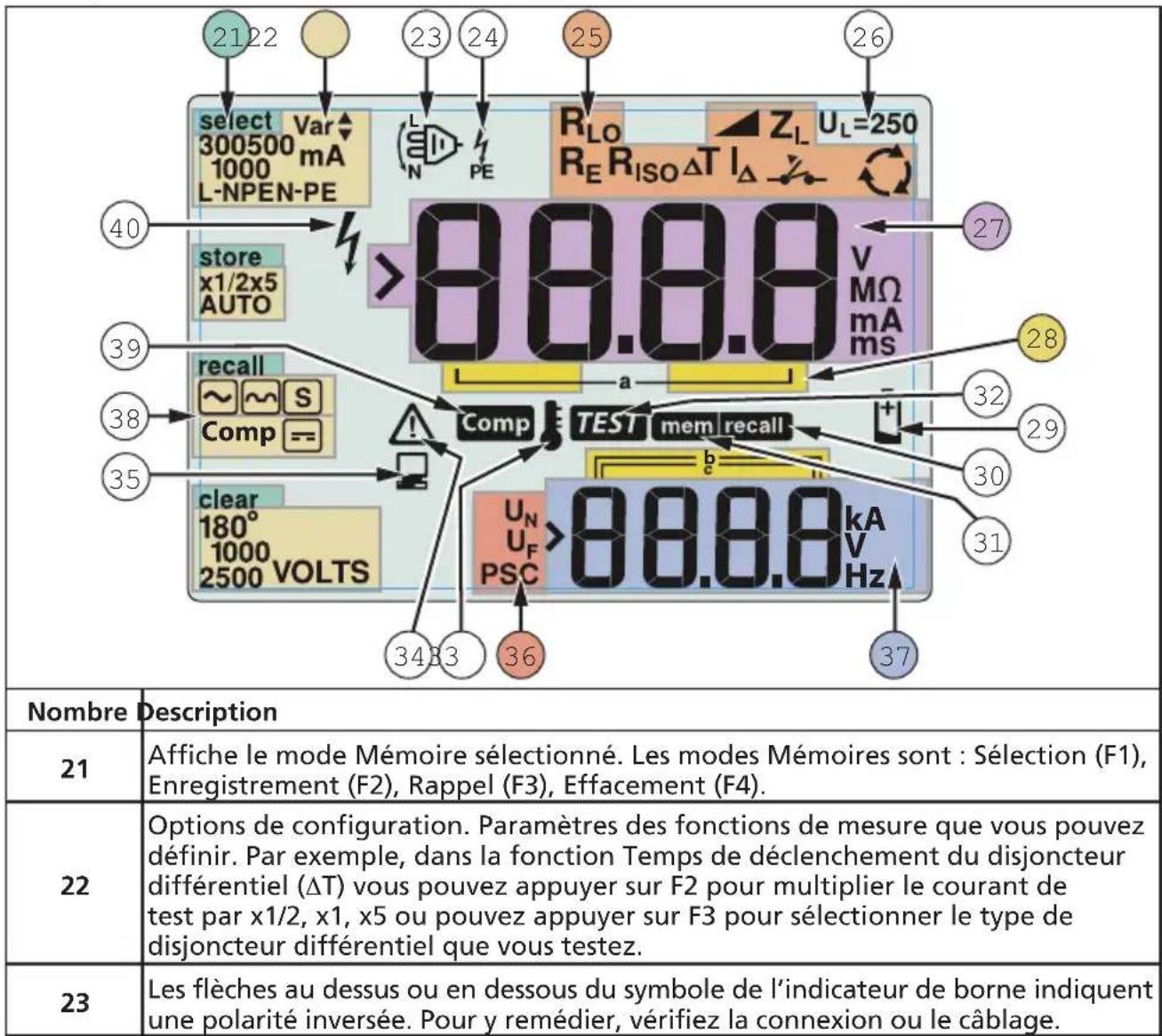

24	Symbole de l'indicateur de borne. Un symbole d'indicateur de borne avec un point (O) au centre indique que la borne est utilisée pour la fonction sélectionnée.Les bornes sont:L(Ligne)PE(Terre de protection)N(Neutre)
25	Indique le paramètre sélectionné sur le sélecteur rotatif L'unité de mesure sur l'afficheur principal correspond également au réglage sur le sélecteur.Paramètres du sélecteur rotatif :
	RISO	Isolement	ΔT	Temps de déclenchement de disjoncteur différentiel
	RL0	Continuité	IΔ	Courant de déclenchement de disjoncteur différentiel
	Z1→	Boucle sans déclenchement	RE	Terre
	Z1←	Boucle avec déclenchement sur courant fort	Q	Succession des phases
26	Indique la limite de la tension de début prédéfinie. (Par défaut 50 V). Certains sites exigent une tension de début régée à 25 V conforme aux règlementations électriques nationales. Appuyez sur F4 en allumant le testeur pour commuter la tension de début entre 25 V et 50 V. La valeur définie sur l'afficheur est conservée lorsque vous éteignez le testeur.
27	Afficheur principal et unités de mesure.
28	Emplacements mémoire. Pour des informations détaillées sur l'utilisation des emplacements mémoire, voir la page 37.
29	Icône de piles faibles. Voir « Test et remplacement des piles » page 41 pour plus d'informations sur les piles et la gestion de l'alimentation.
30	S'affiche lorsque vous appuyez sur le bouton Rappel et que vous affichez les résultats en mémoire.
31	S'affiche lorsque vous appuyez sur le bouton Mémoire.
32	S'affiche lorsque vous appuyez sur le bouton Test. Disparaît lorsque le test est terminé.
33	S'affiche lorsque l'appareil surchauffe. Le test de boucle et les fonctions du disjoncteur différentiel sont interdits lorsque l'appareil surchauffe.
34	S'affiche lorsqu'une erreur se produit. Le test est désactivié. Voir « Codes d'erreur » à la page 16 pour la liste et l'explication des codes d'erreurs possibles.
35	S'affiche lorsque l'instrument envoie des données à l'aide du logiciel Amprobe pour PC.
36	Nom de la fonction de mesure secondaire.UN - Tension de test pour le test d'isolement.UF - Tension de début. Mesure du neutre à la terre.PSC - Court-circuit présumé. Calculé à partir de l'impédance et de la tension
37	Afficheur secondaire et unités de mesure. Certains tests renoient plusieurs résultats ou une valeur calculée d'après le résultat du test. C'est le cas pour : Volts • Temps de commutation du disjoncteur différentielTests d'isolement • Courant de déclenchement d'un disjoncteur différentiel• Impédance de ligne/boucle
38	Appuyez sur F3 afin demettre à zéro les cordons de mesure pour la fonction de continuité.
39	Apparait quand une valeur de compensation existe pour le test.
40	Danger potentiel. Apparait lors de la mesure ou de la production de tensions élevées.

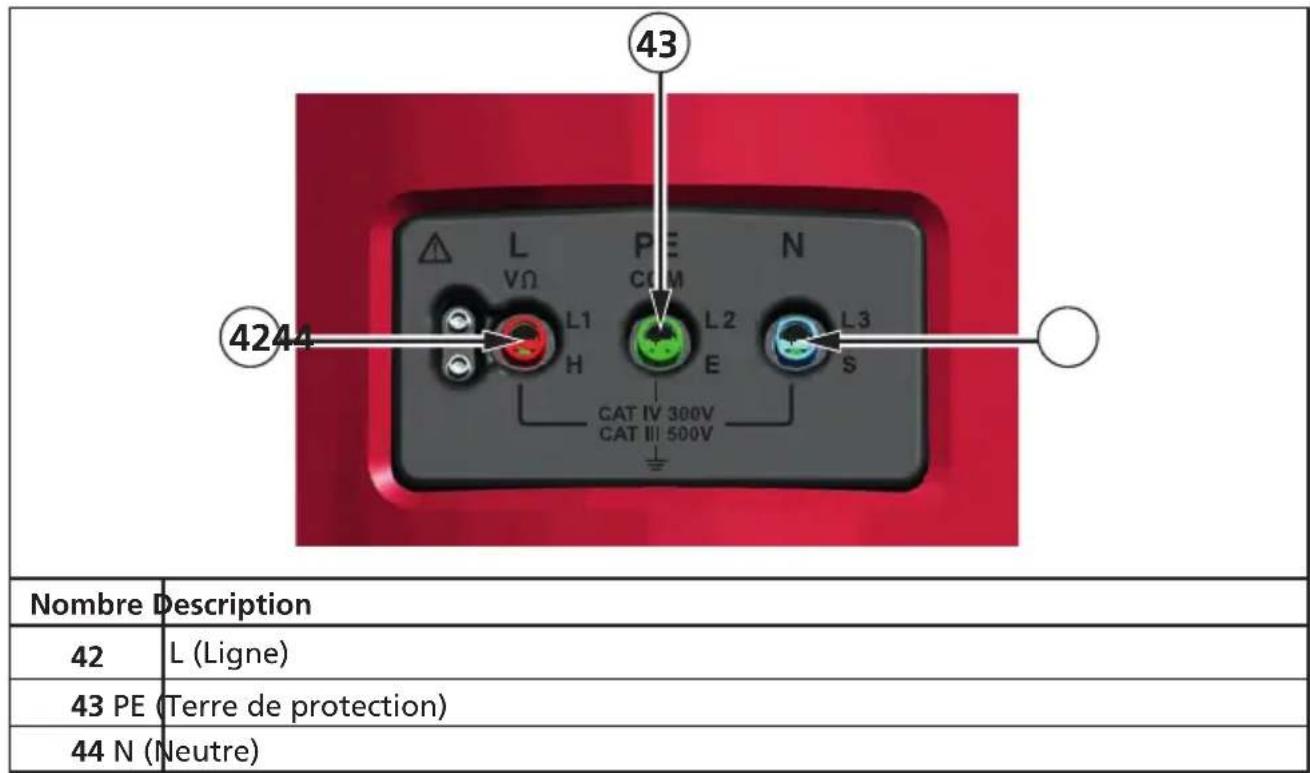

Bornes d'entrée

Utilisez le commutateur rotatif pour selectionner le type de test que vous souhaitez effectuer.

Utilisation du port IR

Les testeurs Telaris ProInstall-100 et Telaris ProInstall-200 sont équipés d'un port IR (infrarouge), voir la figure 23, qui permet de les connecter à un ordinateur et d'envoyer des données de test à l'aide d'un logiciel Amprobe pour PC. Cela permet d'automatiser les opérations de dépannage ou d'enregistrement, de réduire la possibilité d'erreurs manuelles et de collecter, d'organiser et d'afficher les résultats dans un format adapté à vos besoin. Pour plus d'informations sur l'utilisation du port IR, voir « Téléchargement des résultats de test » page 40.

Codes d'erreur

Les diverses conditions d'erreur détectées par le testeur sont indiquées par l'icone « Err » et un numéro d'erreur sur l'afficheur principal. Voir le tableau ci-dessous. Ces conditions d'erreur désactiver les tests et interrompent eventuellement un test en cours.

Surchauffe 2 Attende que le testeur refroidisse.
Tension de défaut 4
Résistance desonde excessive	6

Options de démarrage

Pour selectionner une option de demarrage, appuyez simultanement sur et sur la touche de fonction, puis relachez le bouton les options de demarrage sont conservées après l'extinction du testeur. Voir le tableau ci-dessous.

Royaume-Uni - Mode sélectionné

Modes de permutation automatique des cordons selectionné

Figure 7. Modes de permutation des cordons

Touches Options d'allumage
F3	Mode de permutation entre ligne et neutre. Il existe 2 modes d'utilisation. Vous pouvez configurer le testeur pour fonctionner en Modes L-n ou L-n n-L (voir Figure 7).En mode L-n, les conducteurs L et N ne doivent JAMAIS être inversés.C'est une obligation dans certaines zones géographiques, y compris au Royaume-Uni. L'icône est collaffiche pour indiquer que les conducteurs L et N sont inversés et que le test est bloqué. Recherche l'origine du problème et corrigez-le avant de continuer. Le mode L-N divise également par 2 (le faisant passer à 2 secondes) le temps de déclenchement du disjoncteur différentiel conformément à la reglementation Britannique.En mode L-n N-L, l'appareil permet d'inverser les conducteurs L et N et de poursuivre le test.Remarque: En cas d'utilisation de fiches et de prises de courant polarisées, une icône de cordon permuté ( il peut indiquer un câblage incorrect de la prise de courant. Corrigez ce problème avant d'effectuer un test.
F4	Seuil de la tension de défaut. Bascule la tension de défaut entre 25 V et 50 V. Le seuil par défaut est 50 V.
MEMORY	Affiche le numéro de série du testeur. L'afficheur principal indique les 4 premiers chiffres, l'afficheur secondaire les 4 chiffres suivants.
	Signal sonore de continuité. Active ou désactive le signal sonore de continuité. Actif par défaut.

Mesure de la tension et de la fréquence

Figure 8. Commutation/Affichage de la tension et réglage des bornes

Pour mesurer la tension et la fréquence :

1. Placez le selecteur rotatif sur V.

2. Utilisez toutes les bornes (rouge, bleue, verte) pour ce test. Vous pouvez utiliser les cordons de mesure ou le cordon secteur pour mesurer une tension alternative.

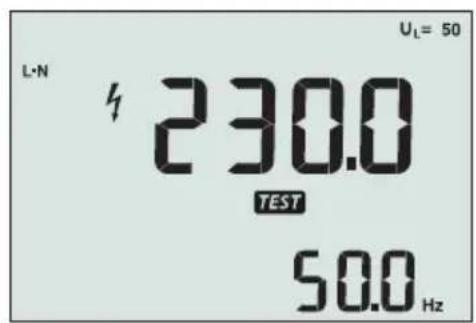

3. L'afficheur principal (supérieur) indique la tension alternative. Le testeur indique une tension alternative jusqu'à 500 V. Appuyez sur F1 pour basculer la mesure de la tension entre L-PE, L-N et N-PE.
   L'afficheur secondaire (inférieur) indique la fréquence du secteur.

Avertissement

Il n'est pas possible de vérifier de manière fiable les raccordements des circuits N et PE dans la prise par mesure de la tension. Pour cela, nous conseillons d'effectuer la vérification lors de la mesure de l'impédance de boucle et de ligne.

En effet, les tensions L-N, L-PE et N-PE sont mesurées par le testeur en même temps et seront influencées par les fils nus avec les résistances (charges) et les capacitances du réseau d'installation en combinaison avec les résistances internes du testeur lui-même.

Ce problème survient en particulier lorsque N est manquant/ouvert et peut entrainer une lecture erronée.

Mesure de la résistance d'isolement

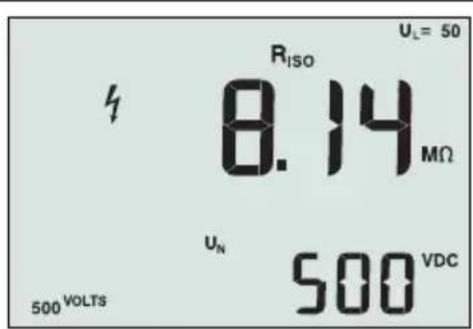

Figure 9. Commutation/Affichage de la résistance d'isolement et réglage des bornes

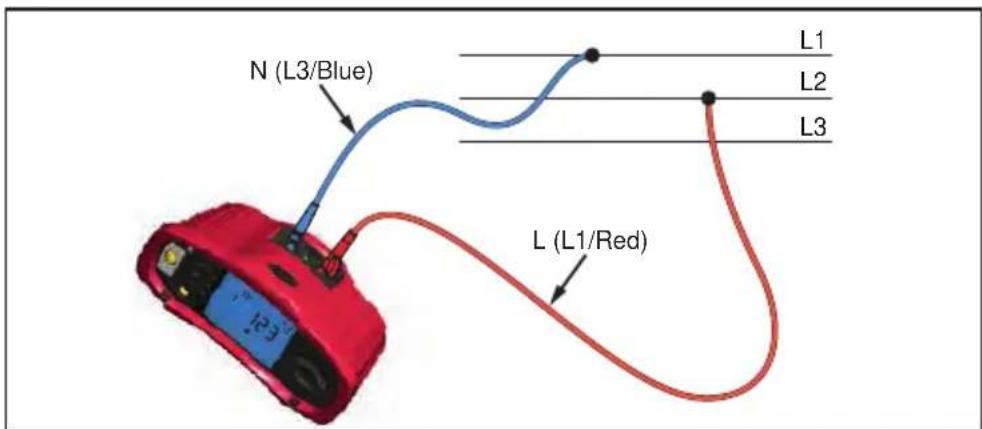

Avertissement

Pour éviter toute commotion électrique, les mesures doivent être toujours effectuées sur des circuits hors tension.

Pour mesurer une résistance d'isolement :

1. Placez le selecteur rotatif sur R_ISO

2. Utilisez les bornes L et PE (rouge et verte) pour ce test.

3. Utilisez le bouton F4 pour selectionner la tension de test. La plupart des tests d'isolement sont effectués à 500 V. Néanmoins, respectez les reglementations locales en vigueur pour les tests.

4. Maintenez (TEST) enforcé jusqu'à ce que la mesure se stabilise

Remarque : Les tests sont bloqués si une tension est détectée sur la ligne.

• L'afficheur principal (supérieur) indique la résistance d'isolement.
  L'afficheur secondaire (inférieur) indique la tension de test reelle.

Remarque: Pour un isolement normal ayant une résistance elevée, la tension de test réelle (UN) doit toujours être supérieure ou égale à la tension programmée. Si la résistance d'isolement est incorrecte, la tension de test diminue automatiquement pour ramener le courant de test à des valeurs sûres.

Mesure de la continuité

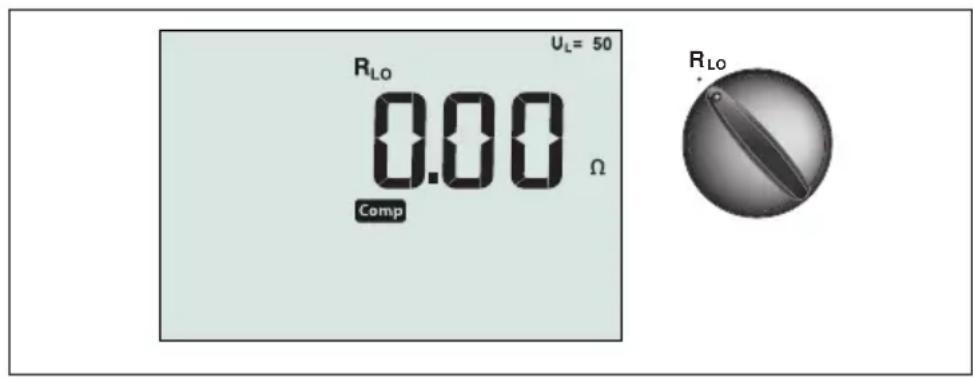

Figure 10. Commutation/Affichage du zéro de continuité et réglage des bornes

Le test de continuité vérifie l'intégrité des raccordements en effectuant une mesure de résistance très précise. Cela est particulièrement important pour vérifier les raccordements à la terre de protection.

Remarque : Lorsque les circuits electriques sont disposés en anneau, il est recommandé de vérifier l'anneau de bout en bout au niveau du tableau electrique.

Avertissement

• Les mesures doivent être effectuées sur des circuits hors tension.
• Les impédances, les circuits en parallèle ou les courants trans它们�都可以 nuisibles aux mesures.

Pour mesurer la continuité :

1. Placez le selecteur rotatif sur RLO.

2. Utilisez les bornes L et PE (rouge et verte) pour ce test.

3. Avant d'effectuer un test de continuité, connectez directement les cordons de mesure. Maintenez F3 enforcé jusqu'à ce que l'indicateur de mise à zéro s'affiche. Le testeur mesure la résistance des sondes, l'enregistre en mémoire et la sousstrait des mesures. La valeur de la résistance enregistrée est conservée après l'extinction du testeur. Il est donc inutil de repeter cette opération à chaque utilisation de l'appareil.

Remarque : Assurez-vous que les piles sont bien chargées avant demettre à zéro les cordons de mesure.

1. Maintenez Téorfoncé jusqu'à ce que la mesure se stabilise. Si le signal sonore de continuité est activé, le le testeur émet un bip continu pour les mesures inférieures à 2 Ω; il n'émet aucun bip de mesure stable pour les valeurs supérieures à 2 Ω. Si un circuit est sous tension, le test est bloqué: la tension alternative est indiquée sur l'afficheur secondaire (inférieur).

Mesure de l'impédance de ligne/boucle

Figure 11. Commutation/impédance de ligne/boucle et réglage des bornes

Impedance de boucle (Ligne à la terre de protection L-PE)

L'impédance de boucle est l'impédance source mesure entre la ligne (L) et la terre de protection (PE). Vous pouvez également mesurer le courant de défaut présumé à la terre (PSC); il s'agit du courant susceptible de passer si le conducteur de phase est en court-circuit avec le conducteur de protection. Le testeur calcule le courant PSC en divisant la tension secteur mesure par l'impédance de boucle. La fonction d'impédance de boucle applique le courant de test qui passé à la terre. En cas de présence de disjoncteurs différentiels dans le circuit, ils peuvent se déclencher. Pour éviter le déclenchement, utilisez toujours la fonction Sans déclenchement ZI sur le/selecteur rotatif. Le test sans déclenchement empêche le déclenchement des disjoncteurs différentiels du circuit. Si vous étés certain qu'il n'y a pas de disjoncteur différentiel dans le circuit, vous pouvez utiliser la fonction Hi Current (Courant fort) ZI pour accélérer le test.

Remarque: Si les bornes L et N sont inversées, le testeur les permute automatiquement en interne et poursuit le test. Si le testeur est configuré pour le Royaume-Uni, le test s'arrête. Cela est indiqué par le symbole ( ).

Conseil : Nous recommendons de mesurer également l'impédance de ligne en plus de la mesure de l'impédance de chaque boucle pour garantir un câblage correct.

Cela prouve le raccordement correct du fil sous tension (L) et neutre (N) pour assurer une protection contre les courts-circuits et les surcharges.

Pour mesurer l'impédance de boucle en mode sans déclenchement :

Avertissement

Pour éviter le déclenchement des disjoncteurs différentiels dans le circuit :

Utilisez toujours la position Zpourles mesures de boucle.
- Des conditions de précharge peuvent entrainer le déclenchement du disjoncteur différentiel.
- Un disjoncteur de courant nominal de déclenchement de 10 mA se déclenchera.

Remarque : Pour un test d'impédance de boucle dans un circuit responsable un disjoncteur différentiel 10mA , nous recommendons d'effectuer un test de temps de déclenchement de disjoncteur différentiel. Utilisez un courant de test nominal de 10mA et le facteur × 1 / 2 pour ce test.

Si la tension de defaulted est inférieure à 25 V ou 50 V, selon les exigences locales, la boucle est bonne. Pour calculer l'impédance de boucle, divisez la tension de defaulted par 10 mA (impédance de boucle = tension de defaulted x 100).

1. Placez le selecteur rotatif sur Z1 NO TRIP.
2. Connectez les 3 cordons aux bornes L, PE et N (rouge, verte, bleue) du testeur. Seuls les cordons de mesure etalonnés fournis doivent être utilisés! La résistance des cordons de mesure etalonnés est soustraite automatiquement du résultat.
3. Appuyez sur F1 pour selectionner L-PE. L'écran affiche Z_L et l'indicateur
4. Connectez les trois cordons aux bornes L, PE et N du système à tester ou branchez le cordon d'alimentation dans la prise à tester.

Figure 12. Affichage après le réglage du zéro

1. Appuyez et relâchez TES Attendez la fin du test. L'afficheur principal (supérieur) indique l'impédance de la boucle. Le courant de court-circuit présumé (PSC) est exprimé en Ampères ou en Kiloampères sur l'afficheur secondaire (inférieur).

Ce test dure plusieurs secondes. Si l'alimentation secteur est coupée pendant le test, celui-ci se termine automatiquement.

Remarque : Des erreurs peuvent se produit en raison du préchargement du circuit testé.

Pour mesurer l'impédance de boucle en mode de déclenchement sur courant fort :

S'il n'y a pas de disjoncteur différentiel dans le système testé, vous pouvez utiliser le test d'impédance de boucle Ligne/Terre (L-PE) en courant fort.

1. Placez le selecteur rotatif sur ZIy TRIP
2. Connectez les 3 cordons aux bornes L, PE et N (rouge, verte, bleue) du testeur. Seuls les cordons de mesure etalonnés fournis doivent etre utilisés! La resistance des cordons de mesure etalonnés est soustraite automatiquement du résultat.
3. Appuyez sur F1 pour sélectionner L-PE. Le symbole qui s'affiche -indique que le mode avec déclenchement sur courant fort est sélectionné.
4. Recommencez les opérations 4 à 8 du test précédent.

Avertissement

Le symbole - qui s'affiche sur sur l'écran LCD indique le mode boucle en courant fort. Vérifiez l'absence de disjoncteurs différentiels car ils se déclencheront.

Impédance de boucle (mode de déclenchement sur courant fort) dans les systèmes informatiques

L'impédance mesurée par un test de phase à la terre dépend de l'état du système informatique. On doit pouvoir une impédance très élevé sur un système sain. Des valeurs basses d'impédances peuvent être causées par un dispositif de protection contre les surtensions court-circuité, des charges connectées au système ou bien par l'existence d'un premier défaut. Ceci n'est pas un test ordinaire puisque l'état du système doit être connu avant de pouvoir déterminer l'importance de la valeur mesurée.

Utilisez le cordon de mesure secteur mais ne connectez pas le N-fil à l'appareil, afin que seules les entrées PE et L seront utilisées. Voir figure 18a.

Remarque: Un disjoncteur différentiel va se déclencher au cours de ce test, dans le cas où l'impédance serait BASSE.

Impédance de ligne

L'impédance de ligne est l'impédance source mesure entre les conducteurs de ligne ou la ligne et le neutre. Cette fonction permet d'effectuer les tests suivants :

• Impedance de boucle entre la ligne et le neutre.

Conseil : Nous recommendons de mesurer également l'impédance de ligne en plus de la mesure de l'impédance de chaque boucle pour garantir un câblage correct.

Cela prouve le raccordement correct du fil sous tension (L) et neutre (N) pour assurer une protection contre les courts-circuits et les surcharges.

• Impédance phase à phase dans les systèmes triphasés.
• Mesure de boucle à deux fils L-PE lorsque le Neutre n'est pas disponible. Cela permet d'effectuer une mesure de boucle à 2 fils avec un courant élevé. Par conséquent, raccordez Ligne à l'entrée L et PE à l'entrée N. Elle n'est pas utilisable pour les circuits protégés par des disjoncteurs différentiels car ceux-ci se déclencheraient.
• Courant de court-circuit présumé (PSC). Le PSC est le courant qui peut passer si le conducteur de la phase est en court-circuit avec le neutre ou une autre phase. Le testeur calcule le courant PSC en divisant la tension secteur mesurée par l'impédance de ligne.

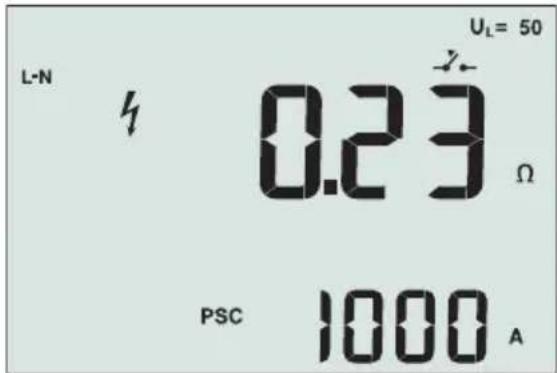

Figure 14. Affichage de l'impédance de ligne

Pour mesurer l'impédance de ligne :

1. Placez le sélecteur rotatif sur ZIy. Le symbole sur l'écran LCD indique que le mode boucle en courant fort est selectionné.
2. Connectez le cordon rouge sur la borne L (rouge) et le bleu sur la borne N (bleue) du testeur. Seuls les cordons de mesure étalonnés fournis doivent être utilisés! La résistance des cordons de mesure étalonnés est soustraite automatiquement du résultat.
3. Appuyez sur F1 pour selectionner L-N.

Avertissement

Faites alors attention de ne pas selectionner L-PE car un test de boucle en courant fort aurait lieu. Tous les disjoncteurs différentiels se déclenchent alors si vous continuez.

Remarque: Branchez les cordons pour un test monophasé à la phase sous tension du système et au neutre. Pour mesurer l'impédance entre phases d'un système triphasé, connectez les cordons aux 2 phases.

1. Appuyez et relâchez (TEST). Attendez la fin du test.

L'afficheur principal (supérieur) indique l'impedance de la ligne.
L'afficheur secondaire (inférieur) indique le courant de court-circuit présumé (PSC).

Utilisez le branchement représenté Figure 15 si vous mesurez un système triphasé 500 V.

Figure 15. Mesure dans un système triphasé

Mesure du temps de déclenchement des disjoncteurs différentiels

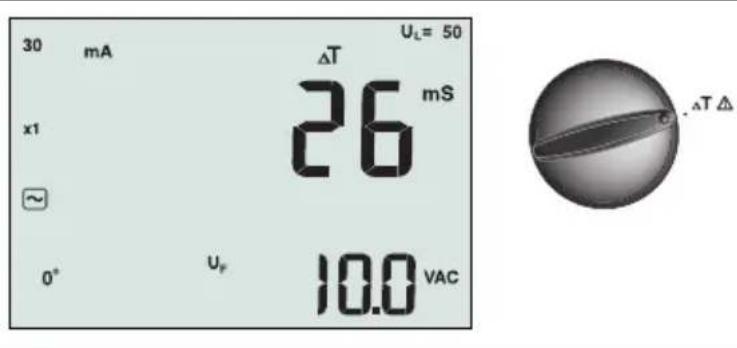

Figure 16. Commutation/Affichage du temps de déclenchement des disjoncteurs différentiels et réglage des bornes

Dans ce test, un courant de defaulted étalonné est induit dans le circuit, provoquant le déclenchement du disjoncteur différentiel. L'appareil mesure et affiche le temps nécessaire au déclenchement du disjoncteur différentiel. Vous pouvez effectuer ce test avec des cordons de mesure ou avec le cordon secteur. Le test est executé sur un circuit sous tension. Le testeur permet également d'effectuer le test du temps de déclenchement du disjoncteur différentiel en mode automatique, facilitant ainsi l'execution du test par une seule personne.

Remarque: Pour tous les types de disjoncteurs différentiels, l'appareil effectue un test préliminaire pour déterminer si le test réel entraine un dépassement du seuil de la tension de défaut (25 ou 50 V).

Pour éviter un temps de déclenchement inexact des disjoncteurs différentiels de type S (à retard), une temporisation de 30 secondes est active entre le test préliminaire et le test réel. Ce type de disjoncteur nécessite un-delai car il contient des circuits RC qui doivent se stabiliser avant d'effectuer le test.

Avertissement

• Des courants de fuite dans le circuit suivant le dispositif de protection différentielle peuvent influencer les mesures.
• La tension de défaut affichée est liée au courant résiduel nominal du disjoncteur différentiel.
• Les champs potentiels d'autres installations de terre peuvent influencer la mesure.
• Les équipements (moteurs, condensateurs) branchés en aval du disjoncteur différentiel peuvent augmenter considérablement le temps de déclenchement.

Remarque: Si les bornes L et N sont inversées, le testeur les permute automatiquement en interne et poursuit le test. Si le testeur est configuré pour le Royaume-Uni, le test s'arrête. Vous doivent déterminer pourquoi la phase L et le neutre N sont inversés.

Cela est indiqué par le symbole ( ).

L'option 1 000 mA n'est pas disponible sur les disjoncteurs différentiels de types A et B.

Pour mesurer le temps de déclenchement des disjoncteurs différentiels :

1. Reglez le commutateur rotatif sur la position T
2. Appuyez sur F1 pour selectionner le courant nominal du disjoncteur différentiel (10, 30, 100, 300, 500 ou 1000 mA).
3. Appuyez sur F2 pour selectionner un multiplicitateur de courant de test (x 1/2, x 1, x 5 ou Auto). On utilise normalement x 1 pour ce test.
4. Appuyez sur F3 pour selectionner la forme d'onde de courant de test de disjoncteur différentiel :

• courant CA pour le test d'un disjoncteur de type AC (disjoncteur différentiel standard AC) et de type A (disjoncteur différentiel sensible aux impulsions de courant CC)

• courant demi-alternance pour le test d'un type A (disjoncteur différentiel sensible aux impulsions de courant CC)

S'ponse temporisée pour le test de type S AC (disjoncteur différentiel de type CA temporisé)

S'ponse temporisée pour le test de type S A (disjoncteur différentiel sensible aux impulsions de courant CC temporisé)

• courant CC pur pour le test d'un disjoncteur différentiel type B

S'ponse temporisée pour le test de type S B (disjoncteur différentiel courant CC pur, temporisé)

1. Appuyez sur F4 pour selectionner la phase du courant de test, 0^ ou 180^ . Les disjoncteurs différentiels doivent etre testes avec les deux reglages de phase, car le temps de reponse varie parfois sensiblement en fonction de la phase.

Remarque: Pour les disjoncteurs différentiels type B (—) ou type S B (—S), il faut effectuer le test avec les deux réglages de phase. Les trois cordons de mesure sont nécessaires.

1. Appuyez et relâchez TEATTendez la fin du test.

2. L'afficheur principal (supérieur) indique la temps de déclenchement.

3. La fenêtre secondaire (inférieure) affiche la tension de début correspondant au courant résiduel nominal.

Pour mesurer le temps de déclenchement d'un disjoncteur différentiel en mode automatique :

1. Branchez le testeur dans la prise.
2. Reglez le commutateur rotatif sur la position T .
3. Appuyez sur F1 pour selectionner le courant nominal du disjoncteur différentiel (10, 30 ou 100mA ).
4. Appuyez sur F2 pour selectionner le mode Auto.
5. Appuyez sur F3 pour selectionner la forme d'onde de courant de test de disjoncteur différentiel.
6. Appuyez et relâchéz (TEST).

Le testeur fournit 12 × le courant nominal de déclenchement du disjoncteur différentiel, pendant 310 ou 510 ms (2 secondes au Royaume-Uni). Si le disjoncteur différentiel se déclenché, le test se termine. Si le disjoncteur différentiel ne se déclenché pas, le testeur inverse la phase et repête le test. Le test se termine si le disjoncteur différentiel se déclenché.

Si le disjoncteur différentiel ne se déclenché pas, le testeur rétablit la phase initiale définie et fournit 1x le courant différentiel nominal. Le disjoncteur différentiel doit se déclencher; les résultats du test sont indiqués sur l'afficheur principal.

1. Réinitialisez le disjoncteur différentiel.
2. Le testeur inverse les phases et repete le test 1x. Le disjoncteur différentiel doit se déclencher; les résultats du test sont indiqués sur l'afficheur principal.
3. Réinitialisez le disjoncteur différentiel.
4. Le testeur restaure la phase initiale définie et fournit 5 × le courant de déclenchement nominal du disjoncteur différentiel pendant 50 ~ms . Le disjoncteur différentiel doit se déclencher; les résultats du test sont indiqués sur l'afficheur principal.
5. Réinitialisez le disjoncteur différentiel.
6. Le testeur inverse les phases et repete le test 5x. Le disjoncteur différentiel doit se déclencher; les résultats du test sont indiqués sur l'afficheur principal.

7. Réinitialisez le disjoncteur différentiel.

8. Vous pouvez utiliser les flèches ↓ pour examiner les résultats obtenus. Le premier résultat est la première mesure relevante, le test de courant 5x. Appuyez sur la flèche vers le bas ↓ pour revenir au premier test à 1/2x le courant homologué.

9. Les résultats du test sont dans la mémoire-temporaire. Appuyez sur MEMORY pour stocker les résultats du test conformément à « Stockage et rappel des mesures » page

37 de ce manuel.

Remarque : Il faut memoriser chaque résultat individuellement après l'avoir sélectionné avec les touches fléchées.

Mesure du courant de déclenchement des disjoncteurs différentiels

Figure 17. Commutation/Courant de déclenchement du disjoncteur différentiel et réglage des bornes

Ce test mesure le courant de déclenchement du disjoncteur différentiel en appliquant un courant de test, puis en augmentant progressivement le courant jusqu'àu déclenchement du disjoncteur. Vous pouvez utiliser le cordon secteur ou les cordons de mesure pour ce test. Un branchement trifilaire est nécessaire pour tester les disjoncteurs différentiels de type B.

Avertissement

• Des courants de fuite dans le circuit suivant le dispositif de protection différentielle peuvent influencer les mesures.
• La tension de défaut affichée est liée au courant résiduel nominal du disjoncteur différentiel.
• Les champs potentiels d'autres installations de terre peuvent influencer la mesure.

Remarque: Si les bornes L et N sont inversées, le testeur les permute automatiquement en interne et poursuit le test. Si le testeur est configuré pour le Royaume-Uni, le test s'arrête. Vous doivent déterminer pourquoi la phase L et le neutre N sont inversés.

Cela est indiqué par le symbole ( ).

L'option 1000 mA n'est pas disponible sur les disjoncteurs différentiels de types A et B.

Pour mesurer le courant de déclenchement d'un disjoncteur différentiel :

1. Placez le selecteur rotatif sur IAN
2. Appuyez sur F1 pour selectionner le courant nominal du disjoncteur différentiel (10, 30, 100, 300 ou 500 mA).
3. Appuyez sur F2 pour selectionner la forme d'onde de courant de test de disjoncteur différentiel :

courant CA pour le test d'un disjoncteur de type AC (disjoncteur différentiel standard AC) et de type A (disjoncteur différentiel sensible aux impulsions de courant CC)
- courant demi-alternance pour le test d'un type A (disjoncteur différentiel sensible aux impulsions de courant CC)
S réponse temporisée pour le test de type S AC (disjoncteur différentiel de type CA temporisé)
S response temporisée pour le test de type S A (disjoncteur différentiel sensible aux impulsions de courant CC temporisé)
- courant CC pur pour le test d'un disjoncteur différentiel type B
Séponse temporisée pour le test de type S B (disjoncteur différentiel courant CC pur, temporisé)

1. Appuyez sur F4 pour selectionner la phase du courant de test, 0^ ou 180^ . Les disjoncteurs différentiels doivent etre testes avec les deux reglages de phase, car leur temps de response varie parfois sensiblement en fonction de la phase. Remarque: Pour les disjoncteurs differentiels type B ( = ) ou type S B ( = S), il faut effectuer le test avec les deux reglages de phase. Les trois cordons de mesure sont nécessaires.

2. Appuyez et relâchez (TEST). Attendez la fin du test.

L'afficheur principal (supérieur) indique la temps de déclenchement.

Tests de disjoncteurs différentiels dans les systèmes informatiques

Les tests de disjoncteurs différentiels sur les installations des systèmes informatiques exigent une procEDURE de test particuliere car la protection est mise a la terre localement et n'est pas liée directement au système d'alimentation.
Le test s'effectue sur le tableau electrique au moyen de sondes. Utilisez le branchement illustré dans la figure 18 lorsque vous testez les disjoncteurs differentiels de systèmes informatiques.

Figure 18. Branchement des tests de disjoncteurs différentiels sur les systèmes informatiques.

Le courant de test circule à travers la partie supérieure du disjoncteur différentiel, par la borne L, et revient par la borne PE.

Dans les systèmes informatiques, lorsque vous testez un disjoncteur différentiel sur une prise de courant : Utilisez le cordon de mesure secteur mais ne connectez pas le N-fil à l'appareil, afin que seules les entrées PE et L seront utilisées. Voir figure 18a.

Figure 18a.

Mesure de résistance de terre

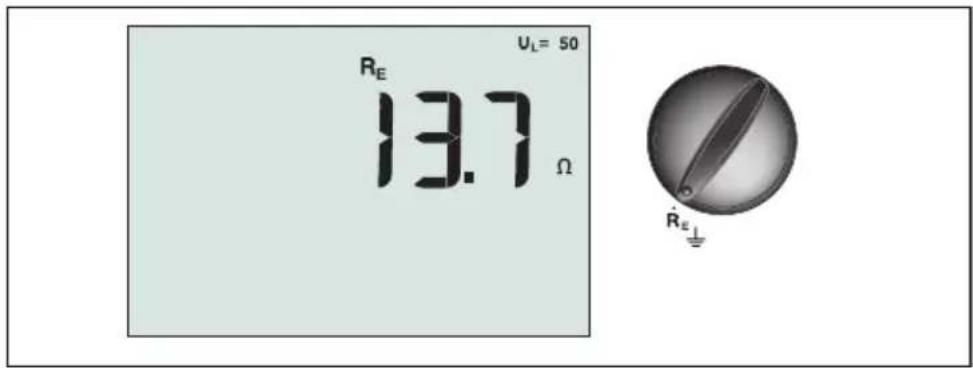

Figure 19. Commutation/Affichage de la résistance de terre et réglage des bornes

Le test de résistance de terre est un test trifilaire comprenant deux piquets de test et l'électrode de terre testée. Ce test requiert un kit de piquets en accessoires. Effectuez les branchements indiqués Figure 20.

• La meilleure précision est réalisée lorsque le piquet du milieu est positionné à 62% de la distance du piquet le plus éloigné. Les piquets doivent être alignés et les fils doivent être séparés pour éviter un couplage mutuel.
• L'électrode de terre testée doit être débranchée du système électrique pendant le test. Les tests de résistance de terre ne doivent pas été effectuels sur un système sous tension.

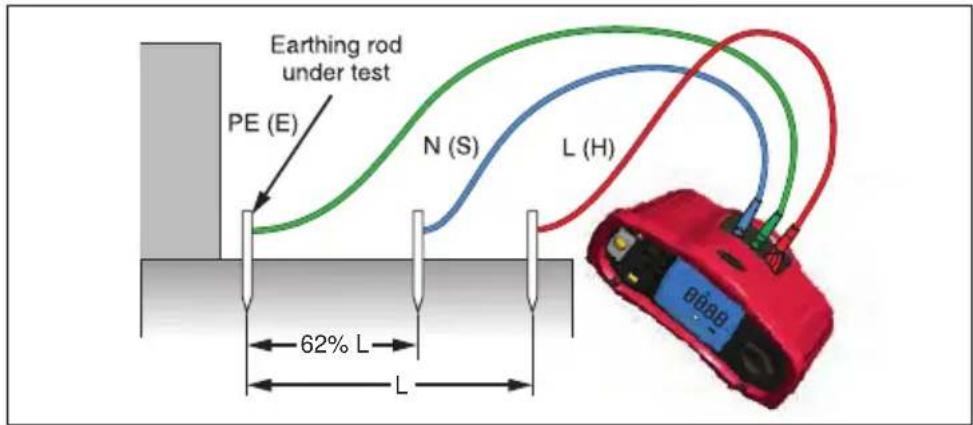

Figure 20. Branchement du test de résistance de terre

Pour mesurer une résistance de terre :

1. Réglez le commutateur rotatif sur la position RE.
2. Appuyez et relâchéz (TEST). Attendez la fin du test.

L'afficheur principal (supérieur) montre la valeur de la résistance de terre.
- La tension détectée entre les tiges de test apparait dans l'afficheur secondaire. Si elle est supérieure à 10 V, le test est interdit.
- Si la mesure est trop perturbée par le bruit, Err 5 s'affiche. (Le bruit degrade la précision des mesures). Appuyez sur la flèche (▲) vers le bas pour afficher la valeur mesurée. Appuyez sur la flèche (▲) vers le haut pour revenir à l'écran Err 5.
- Si la résistance de sonde est trop élevé, Err 6 est affché. On peut réduire la résistance de sonde en,enfantant plus profondement les piquets de test ou en mouillant la terre autour des piquets.

Test de l'ordre des phases

Figure 21. Commutation/Affichage d'ordre des phases et réglage des bornes

Utilisez le branchement représenté Figure 22 pour effectuer un test d'ordre des phases.

Figure 22. Branchement du test d'ordre des phases

Pour effectuer un test d'ordre des phases :

1. Reglez le commutateur rotatif sur la position
2. L'afficheur principal (supérieur) montre :

123 pour l'ordre des phases correct.
321 pour l'ordre des phases inversé.
- Des tirets (---) au lieu de chiffres si une tension insuffisante est détectée.

Mode mémoire

Vosu pouvez stocker des mesures sur le testeur :

• Telaris ProInstall-100 - jusqu'à 399
• Telaris ProInstall-200 - jusqu'à 1399

Les informations stockées pour chaque mesure incluant la fonction de test et toutes les conditions de test que l'utilisateur peut selectionner.

Des numérios d'ensemble, de sous-ensemble et d'identification des données sont attribués pour chaque mesure. Les champs d'emplacement mémoire sont utilisés de la façon suivante.

Champ Description
a	Utilisez le champ d'ensemble de données (a) pour indiquer l'emplacement, une salle ou le numéro du tableau électrique.
b	Utilisez le champ du sous-ensemble de données (b) pour indiquer le numéro de circuit.
c	Le champ d'identification des données (c) est le numéro de la mesure Ce numéro s'incrémente automatiquement. Le numéro de la mesure peut également être définir sur une valeur antérieure pour replacer une mesure existante.

Pour entrer le mode Mémoire :

1. Appuyez sur le bouton MEMORY pour entrer en mode Mémoire.

L'afficheur passe en mode mémoire. En mode Mémoire, l'icône Mépoivre t sur l'afficheur.

L'affichage numérique principal indique le numero de l'ensemble de données (a, 1-9999). L'affichage numérique seconde indique indique le numero du sous-ensemble de données (b, 1-9999). Le numero d'identification des données (c, 1-9999) apparait lorsque I'on appuie plusieurs fois sur F1. L'un des emplacements memoire (a, b ou c) clignote, indiquant que le numero peut etre modifie a I'aide des touches

1. Pour valider le numero du sous-ensemble des données à modifier, appuyez sur F1. Le numero du sous-ensemble clignote. Pour valider le numero du sous-ensemble des données à modifier, appuyez de nouveau sur F1. Le numero de l'ensemble des données clignote. Appuyez sur F1 pour modifier le numero d'identification des données.

2. Appuyez sur la flèche vers le bas (▲) pour diminuer le numéro validé, ou appuyez sur la flèche vers le haut (▲) pour augmenter ce numéro. Pour le stockage des données, ce numéro peut être définir sur n'importe qu'elle valeur; le remplacement des données existantes est permitted. Pour le rappel des données, le numéro ne peut être définir que pour des valeurs utilisées.

Remarque: Le numero augmente ou diminuè d'une unité chaque fois que vous appuyez sur la flèche vers le haut ou vers le bas (▲ Pour accélérer les fonctions d'incrémentation et de déprémentation, appuyez sur les flèches vers le haut et vers le bas et maintainir l'appui.

Stockage d'une mesure

Pour stocker une mesure :

1. Appuyez sur le bouton MEMORY pour passer en mode Mémoire.
2. Appuyez sur F1 et utilisez les touches fléchées ( ) pour définir l'identité des données

3. Appuyez sur F2 pour enregistrer les données.

4. Si la mémoire est saturaée, le mot FULL apparait sur l'afficheur principal. Appuyez sur F1 pour désir une autre identité de données, appuyez sur mode Mémoire.

5. Si la mémoire n'est pas saturaé, les données seront enregistrées, puis le testeur quitte automatiquement le mode Mémoire et l'afficheur revient au mode de test précédent.
6. Si l'identité des données a été utilisée précédemment, STO? apparait. Appuyez de nouveau sur F2 pour stocker les données, appuyez sur F1 pour désirir une autre identité de données et appuyez sur Mémoire.

Rappel d'une mesure

Pour rappeler une mesure :

1. Appuyez sur le bouton (MEMORY) pour passer en mode Mémoire.
2. Appuyez sur F3 pour entrer en mode Rappel.
3. Appuyez sur F1 et utilisez les touches fléchées ( pour définir l'identité des données. Si aucun résultat n'a été enregistré, tous les champs sont replis par des tirets.
4. Appuyez sur F3 pour rappeler les données. Le testeur revient au mode Test utilisé pour les résultats rappelés; mais l'icone (MEMORY) reste affichée, indiquant que le testeur est encore en mode Mémoire.
5. Appuyez sur F3 pour commuter entre l'écran d'identité des données et l'écran des données rappelées pour vérifier l'identité ou selectionner d'autres données à rappeler.
6. Appuyez sur le bouton MEMORY pour quitter le mode Mémoire à tout moment.

Effacement de la mémoire

Pour effacer toute la mémoire

1. Appuyez sur le bouton MEMORY pour passer en mode Mémoire.
2. Appuyez sur F4. L'affichage principal indique Clr?
3. Appuyez de nouveau sur F4 pour effacer tous les emplacements mémoire. Le testeur repasse en mode mesure.

Téléchargement des résultats des tests

Figure 23. Connexion de l'adaptateur IR

Pour envoyer les résultats de test :

1. Branchez le cable série IR au port série sur le PC.
2. Branchez l'adaptateur IR et l'appareil au testeur (voir Figure 23).
3. Démarrez le programme Amprobe sur le PC.
4. Appuyez sur ① pour allumer le testeur.
5. Consultez la documentation du logiciel pour des informations détaillées sur le réglage de la date et de l'heure et l'envoi de données à partir du testeur.

ENTRETIEN DU TESTEUR

Étalonnage

Pour assurer la précision des mesures, il est conseillé d'étalonner régulièrement l'instrument avec notre service. Nous conseillons un intervalle d'étalonnage d'un an.

Nettoyage

Nettoyez regulierement le boitier avec un chiffon humide et un détergent doux. N'utilise pas de matieres abrasives ou de solvants.

La presence de poussière ou d'humidité sur les bornes risque d'affector les résultats.

Pour nettoyer les bornes :

1. Eteignez le testeur et retirez tous les cordons de mesure.
2. Eliminez toutes les poussieres presents dans les bornes.
3. Imbibez un coton-tige neuf d'alcohol. Passez-le autour de chaque borne.

Test et remplacement des piles

La tension des piles est contrôle en continu par le testeur. Si la tension tombe en dessous de 6,0 V (1,0 V/element), l'icone de piles faibles aient sur l'afficheur, indiquant que les piles sont presque epuisées. L'icone de piles faibles reste affichée jusqu'à remplacement des piles.

Avertissement

Pour éviter les mauvaises lectures, ce qui pose des risques d'électrocution ou de blessure corporelle, remplacez la pile + des que celle-ci est faible.

Assurez-vous que la polarité des piles est correcte. Une pile inversée peut cause des fuites.

Installez six piles de type AA. Des piles alcalines sont fournies avec le testeur mais des piles rechargeables NiCd ou NiMH de 1,2 V peuvent également être utilisées. Vous pouvez également vérifier la charge des piles pour les replacer avant qu'elles ne soient épisiées.

Avertissement

Pour éviter tout risque d'électrocution ou de blessure, retirez les cordons de mesure et tout signal d'entrée avant de remplaçer les piles. Pour prévenir tout dommage matériel et corporel, installer UNIQUÉMENT des fusibles d'intensité, de tension et de vitesse d'action correspondant aux valeurs nominales indiquées dans les Caracteristiques générées de ce manuel.

Pour remplacer les piles (voir Figure 24):

1. Appuyez sur ① pour eteindre le testeur.
2. Retirez les cordons de mesure des bornes.
3. Enlevez le couvercle du compartment des piles à l'aide d'un tournevis plat pour runner les vis (3) de fixation d'un quart de tour dans le sens antihoraire.
4. Appuyez sur le loquet de déblocage et faites glisser le porte-piles pour le sortir du testeur.
5. Remplacez les piles et remettez le couvercle du compartment des piles en place. Remarque : Toutes les données enregistrées seront perdues si les piles ne sont pas replacées dans la minute suivante
6. Fixez le couvercle en tournant les vis d'un quart de tour dans le sens horaire.

Figure 24. Remplacement des piles

Vérification du fusible

1. Reglez le commutateur rotatif sur R_LO
2. Court-circuitez les cordons et maintenez enfoncée la touche (TEST)
3. Si le fusible est défectueux, FUSE ou Err1 apparait sur l'écran pour indiquer que le testeur est endommagé et doit être réparé. Contactez le Service Clients Amprobe pour la réparation (voir « Pour contacter Amprobe »).

CHARACTERISTIQUES TECHNIQUES

Fonctions

Fonction de mesure Telaris ProInstall	fall-100 Telaris ProInstall-200
Tension et fréquence √ √
Contrôleur de polarité de câblage	√ √
Résistance d'isolement √ √
Résistance de ligne et de boucle √	√
Courant de court-circuit présumé à la terre (PSC/IK)	√	√
Temps de commutation du disjoncteur différentiel	√	√
Niveau de déclenchement de disjoncteur différentiel	√	√
Séquence de test automatique du disjoncteur différentiel	Aucun √
Test des disjoncteurs différentiels sensibles aux impulsions de courant (Type A)	√	√
Test des disjoncteurs différentiels sensibles au CC pur (Type B)	Aucun √
Résistance de terre Aucun √
Indicateur d'ordre des phases √ √
Autres fonctions
Éclairage d'écran √ √
Mémoire √ √
Mémoire, interface
Interface logicielle √ √
Logiciel	√ √
Accessoires compris
Étuiouple	√ √
Sonde de contrôle distant	√ √

\section*{Caracteristiques générales}

Caracteristique	Caracteristique
Dimensions	11 cm (L) x 26 cm (l) x 13 cm (H)
Poids (avec piles) 1,5 kg
Taille des piles, quantité	Type AA, 6 unités
Type de piles Fourni avec piles a l'calines. Utilisables avec piles rechargeables NiCd ou NiMH de 1,2 V (non fournies)
Durée de vie des piles (normale)	200 heures au repos
Fusible T3,15 A, 500 V, 1,5 kA 6,3	x 32 mm
Température de fonctionnement	0 °C à 40 °C
Humidité relative 80% 10 à 30°C	70% 30 à 40°C
Altitude de fonctionnement	0 à 2 000 mètres
Étanchéité IP 40
Compatibilité électromagnétique	Conforme à EN61326-1: 2006
Sécurité Conforme à EN61010-1	Ed 3. Est en conformité avec la norme EN/IEC 61010-031:2002+A1:2008. Catégorieie de surtension : 500 V/CAT III 300 V/CAT IV La catégorie III est destinée aux mesures effectuées sur l'installation électrique du bâtiment, notamment sur les tableaux électriques, les disjoncteurs, les fils et les câbles. Les apparcents Catégorieie IV sont consçus pour protégger contre les tensions transitoires dans le réseau d'alimentation électrique primaire, au niveau d'un compteur d'électricité ou d'un service d'alimentation sur lignes aériennes ou câblées notamment. Fonctionnement EN61557-1, EN61557-2, EN61557-3, EN61557-4, EN61557-5, EN61557-6, EN61557-7 Deuxieme édition. EN61557-10 première édition.
Degré de pollution 2
Tension maximum entre uneborne et la prise de terre	500 V

\section*{Caracteristiques des mesures électriques}

Les specifications de précision sont les suivantes: ± (% de mesure + nombre de chiffres) à 23 °C ± 5 °C, humidité relative ≥ 80 %. Les specifications de précision peuvent se dégrader de 0,1 x (specification de précision) par °C entre -10 °C et 18 °C et entre 28 °C et 40 °C. Les tableaux ci-dessous permettent de déterminer les valeurs minimales et maximales affichées ennant en compte l'incertitude maximale de fonctionnement de l'instrument selon EN61557-1, 5.2.4.

Mesure de la tension

Gamine Résolution	Précision	50 Hz – 60 Hz	Impédance d'entrée	Protection de surtension
500 V 0,1 V		2 % + 3 chiffres 3,	3 MΩ 660 V eff

Test de continuité (R_LO)

Gamme (Mode de gamme automatique)	Résolution Tension de	circuit ouvert	Précision
20 Ω	0,01 Ω	>4 V	±(3 % + 3 chiffres)
200 Ω	0,1 Ω	>4 V	±(3 % + 3 chiffres)
2000 Ω	1 Ω	>4 V	±(3 % + 3 chiffres)
Remarque: Le nombre de tests de continuité possibles avec un jeu de piles neuves est de 2500.

Gamme RLO	Courant de test
7,5 Ω 210 mA
35 Ω 100 mA
240 Ω 20 mA
2000 Ω 2 mA

Mise à zéro des sondes de test	Appuyez sur F3 pour la mise à zéro de la sonde de test. Peut soustraire jusqu'à 2 Ω de résistance de cordon. Message d'erreur si > 2 Ω.
Détection du circuit sous tension	Interdir le test si une tension aux bornes > 10 V ca est détectée avant le début du test.

Mesure de résistance d'isolement (R_ISO)

Tensions de test 100-250-50	0-1000 V
Precision de la tension de test (au courant de test nominal)	+10 %, -0 %

Test Tension	Isolement de résistance d'isolement	Résolution Courant de test Préciption
100 V	100 kΩ à 20 MΩ	0,01 MΩ	1 mA à 100 kΩ chiffres) ±(5 % + 5 chiffres)
	20 MΩ à 100 MΩ 0,1	MΩ ±(5 % + 5
250 V	10 kΩ à 20 MΩ	0,01 MΩ	1 mA à 250 kΩ chiffres) ±(5 % + 5 chiffres)
	20 MΩ à 200 MΩ 0,1	MΩ ±(5 % + 5
500 V	10 kΩ à 20 MΩ	0,01 MΩ	1 mA à 500 kΩ chiffres) ±(5 % + 5 chiffres)
	20 MΩ à 200 MΩ 0,1	MΩ ±(5 % + 5
	200 MΩ à 500 MΩ	1 MΩ	±10 %
1000 V	100 kΩ à 200 MΩ	0,1 MΩ	1 mA à 1 MΩ ±(5 % + 5 chiffres)
	200 MΩ à 1000 MΩ	1 MΩ	±10 %
Remarque: Le nombre de tests d'isolement possibles avec un jeu de piles neuves est de 1750.

Auto-décharge	Constante du temps de décharge < 0,5 seconde pour C = 1 μF ou moins.
Détection du circuit sous tension	Interdit le test si une tension aux bornes > 30 V ca est détectée avant le
Charge capacitive maximale	Utilisable avec une charge jusqu'à 5 μF.

Impédance de boucle/ligne : Modes Sans déclenchement et Courant élevé

Plage de tension d'entrée du secteur	100 - 500 V ca (50/60 Hz)
Connexion d'entrée (sélection par touche de fonction)	Impédance de boucle :phase à terre
	Impédance de ligne :phase à neutral
Liminé sur les tests consécutifs A	rêt automatique en cas de surchauffe des composants internes. Un arrêt thermique existe également pour les tests de disjoncteur différentiel.
Courant de test maximum à 400 V	Signal sinusoidal 12 A pendant 10 ms
Courant de test maximum à 230 V	Signal sinusoidal 7 A pendant 10 ms

Gamine Résol	Uption Precision	[1]
20 Ω 0,01 Ω	Mode Sans déchéement : ±(4 % + 6 chiffres)
		Mode Courant fort : ±(3 % + 4 chiffres)
200 Ω 0,1 Ω	±(5 %)
2000 Ω 1 Ω	±6 %	[2]
Remarque : [1] Valable pour une résistance de circuit neutre < 20 Ω et jusqu'à un angle de phase du système de 30 °. [2] Valable pour une tension secteur > 200 V.

Courant de test de court-circuit présumé à la terre (PSC / I_K)

Calculs Courant de court-circuit	it présumé à la terre (PSC/IK) déterminé en divisant la tension secteur mesurée par la résistance de boucle (L-PE) ou de ligne (L-N) relevée.
Gamma 0 à 10 kA
Résolution et unités Résolution	Unités
	IK<1000 A	1 A
	IK>1000 A	0,1 kA
Précision	Déterminé par la précision des mesures de tension secteur et de résistance de boucle.

Tests de disjoncteurs différentiels

Types de disjoncteurs différentiels testés

Type de disjoncteur différentiel[6]		Telaris ProInstall-100	Telaris ProInstall-200
\( AC^{[1]} \)	\( G^{[2]} \)	✓	✓
AC	\( S^{[3]} \)	✓	✓
\( A^{[4]} \)	G	✓	✓
AS		✓	✓
\( B^{[5]} \)	G		✓
AS			✓
Remarque :[1] AC – Répond au courant alternatif[2] G – Général, sans temporisation[3] S – à retard[4] A – Répond au signal impulsionnel[5] B – Répond au courant continu pur[6] Test de disjoncteur différentiel interdit pour > 265 V caLes tests de disjoncteur différentiel ne sont autorisés que si le courant sélectionné multipliépar la résistance de terre est < 50 V.

Signaux de test

Type de disjoncteur différentiel	Description du signal de test
AC(sinusoidal)	Le signal est sinusoidal démarrant au passage au zéro ; la polarité est déterminée par la sélection des phases (la phase 0° commence avec le passage croissant au zéro, la phase 180° avec un passage décroissant au zéro). L'amplitude du courant de test est l'Δn x le multiplicateur de tous les tests.
A(demi-alternance)	Le signal est sinusoidal redressé sur une alternance démarrant à zéro ; la polarité est déterminée par la sélection des phases (la phase 0° commence avec le passage croissant au zéro, la phase 180° commence avec le passage décroissant au zéro). L'amplitude du courant de test est égale à 2,0 x l'Δn (eff) x Multiplicitateur de tous les tests pour l'Δn = 0,01 A. L'amplitude du courant de test est égale à 1,4 x l'Δn (eff) x Multiplicitateur de tous les tests pour toutes les autres valeurs l'Δn.
B (CC) Courant continu pur seion EN61557-6 Annexe A

Types de disjoncteurs différentiels testés

Fonction de test	Sélection de courant du disjoncteur différentiel
	10 mA 30	mA 100 mA	[1]	300 mA[1]	500 mA[1]	1000 mA[2]
X 1/2, 1 √ √ √ √	√ √
X 5 √ √ √
Rampe √ √ √ √	√ √
Auto √ √ √
Remarque :Tension secteur 100 V - 265 V ca, 50/60 Hz[1] Les disjoncteurs différents de type B nécessitant une gamme de courant de 195 V - 265 V.[2] Disjoncteurs différents de type AC seulement.

Multipicateur de courant	*Type de disjoncteur différentiel	Gamage de mesure		Précision du temps de déclenchement
		Europe	Royaume-Uni
X 1/2 G 310 ms	2000 ms ± (2 % mesure + 2 ms)
X 1/2 S 510 ms	2000 ms ± (2 % mesure + 2 ms)
X 1 G 310 ms	310 ms	± (2 % mesure + 2 ms)
X 1 S 510 ms	510 ms	± (2 % mesure + 2 ms)
X 5 G	50 ms	50 ms	± (2 % mesure + 2 ms)
X 5 S 160 ms	160 ms	± (2 % mesure + 2 ms)
Remarque :*G – Général, sans temporisation*S – à retard

Temps maximal de déclenchement

Disjoncteur différentiel I	ΔN	Limites du temps de déclenchement
AC G, A, B X 1 Inférieur à 300 ms
AC G-S, A-S, B-S X 1 Compris entre 130 ms et 500 ms
AC G, A, B X 5 Inférieur à 40 ms
AC G-S, A-S, B-S X 5 Compris entre 50 ms et 150 ms

Test de rampe/mesure du courant de déclenchement de disjoncteur différentiel/courant de fuite (I_ N)

Gamine de courant Taille des pas	Gamine de mesure		Mesure Précision
	Type G Type S
30 à 110 % du courant nominal de déclenchement du disjoncteur différentiel[1]	300 ms/pas 500 ms/pas ±5 %
Remarques [1] 30 à 150 % pour le type A IΔN >10 mA 30 à 210 % pour le type A IΔN =10 mA 20 à 210 % pour le type B Games de courant de déclenchement spécifique (EN 61008-1): 50 à 100 % pour le type AC 35 à 140 % pour le type A (>10 mA) 35 à 200 % pour le type A (≤10 mA) 50 à 200 % pour le type B [2] 5 % pour le type B

Test de résistance de terre

Uniquement pour Telaris ProInstall-200. Cet apparéil est destiné aux mesures des installations dans les usines de traitement, les installations industriielles et les applications résidentielles.

Gamage Résolution Precision

200 Ω 0,1 Ω ±(3 % + 5 chiffres)

2000 Ω 1 Ω ±(5 % + 10 chiffres)

Gamme: \( {\mathrm{R}}_{\mathrm{E}} + {\mathrm{R}}_{\mathrm{{PROBE}}}{}^{\left\lbrack 1\right\rbrack } \)	Courant de test
2200 Ω	3,5 mA
16000 Ω	500 µA
52000 Ω	150 µA
Remarque [1] Sans tensions externes

Fréquence	Tension de sortie
128 Hz	25 V

Détection du circuit sous tension

Interdit le test si une tension aux bornes > 10 V ca est détectée avant le début du test

Indicateur d'ordre des phases

Icône	Icône indicateur d'ordre des phases actif
Affichage de l'ordre des phases Affich	e « 1-2-3 » dans le champ d'affichage numérique pour indiquer un ordre correct. Affiche « 3-2-1 » pour indiquer une phase incorrecte. Affiche des tirets au lieu d'un nombre pour indiquer qu'une détermination n'a pu avoir lieu.
Plage de tension d'entrée du secteur (entre phase)	100 à 500 V

Test des cordons secteur

Les iconées (équivariant si les bornes L-PE ou L-N sont inversées. Le fonctionnement de l'instrument est interdit et un code d'erreur est général si la tension d'entrée ne se situe pas entre 100 V et 500 V. Les test de boucle et de disjoncteur différentiel au Royaume Uni sont interdits si les bornes L-PE ou L-N sont inversées.

Gammes de fonctionnement et incertitudes selon EN 61557

FONCTION	AFFICHAGE DE LA GAMME	EN 61557 GAMME DE MESURE ERREUR DE FONCTIONNEMENT	VALEURS NOMINALES
RLO	0,00 Ω - 2000 Ω	0,3 Ω - 2000 Ω ±(10 % + 3 chiffres)	4,0 V cc < Uq < 12 V cc RLO ≤ 2,00 Ω IN ≥ 200 mA
RISO	0,00 MΩ - 1000 MΩ	1 MΩ - 200 MΩ ± (12 % + 3 chiffres) 200 MΩ - 1000 MΩ ±(15% + 5 chiffres)	UN = 100 / 250 / 500 / 1000 V cc IK=1,0 mA
ZI	Z1(SANS DÉ- CLENCHEMENT) 0,00 Ω - 2000 Ω	0,5 Ω - 2000 Ω ±(15% + 8 chiffres)	UN = 230 / 400 V ca f = 50 / 60 Hz IPSC = 0 A - 10,0 kA
	Z1(COURANT FORT) 0,00 Ω - 2000 Ω	0,3 Ω - 200 Ω ±(10 % + 5 chiffres)
ΔT, IΔN	ΔT 0,0 ms - 2000 ms	25 ms - 2000 ms ±(10 % + 2 chiffres)	ΔT à 10 / 30 / 100 / 300 / 500 / 1000 mA
	IΔN 3 mA - 550 mA	3 mA - 550 mA ±(10 % + 2 chiffres)	IΔN = 10 / 30 / 100 / 300 / 500 mA
Volts	0,0 V ca - 500 V ca	50 V ca - 500 V ca ±(3% + 3 chiffres)	UN = 230 / 400 V ca f = 50 / 60 Hz
Phase	1:2:3
RE	0,0 Ω - 2000 Ω	10 Ω - 2000 Ω ±(10 % + 3 chiffres)	f = 123 Hz

Terminali d'ingresso

Slik lagrer du en maling:
