KÄYTTÖOHJE HD90A2979 HAIER

Käyttoopas Lämpöpumppkuivain

HD90-A2979
HD100-A2979
HD80-A3979
HD90-A3979
HD90-A3979S
HD90-A3S979

KiitosettaostitHaier-tuotteen.

Lue namä käyttoohjeet huolellisesti ennen kuin alat käyttemän tuotetta. Namä käyttoohjeet sisälvat tärkeita tietoja, joiden avulla saat parhaan mahdollisen hyödyn irti laitteestasi, ja varmistat samalla sen turvallisen asennuksen, käytön ja kunnossapidon.

Laita tämä käyttoopas varmaan talteen, jotta voit aina palata siihen, laitteen turvallista ja oikeaa käyttotapaa varten.

Jos myyt, annat pois, tai jatat tämän laitteen entiseen asuntoosi muuton jälkeen, muista myös antaa tämä käyttoopa mukaan, jotta uusi omistaja voisi tutustua laitteen ominaisuuksiin ja turvallisuusvaroituksiin.

Seligysis

Varoitus! - Tärkeät turvallisuusohjeet

Yleisiä tietoja sekä käyttovinkkejä

Tietoja koskien ympäristöä

Havittäminen

Auta suojelemaan ympäristöä ja ihmisten terveyttä. Lajittele pakkaismateriaialit sopiviin kierrätysastioihin niiden kierrattämiseksi. Auta kierrattämän sahkö- ja elektroniikkalaiteromut. Alä heita tälla symbolilla varustetuja laitteita pois tavernomanisen kotitalousjätteen mukana. Toimita laite paikalliseen kierratyskeskukseen tai ota yhteyttä kunnalliseen jätehuoltoon.

VAROITUS!

Loukkaantumisen tai tukehtumisen vaara!

Irrota laite verkkovirrasta. Katkaise verkkojohto ja heita se pois. Irrota luukun lukitus, jotta lapset tai kotieläimet eivat voi jäädä loukkuun sen sisaan.

VAROITUS!

Laitetta ei saa liittä ülkoiseen kytkinlaitteeseen kuten ajastimeen tai piirin, joka kytke-taan paälle ja pois saannöllisesti.

FI

Sisällys

1-Turvallisuusohjeet. 4
2-Tarkoituksenmukainen kayttö. 8
3-Tuotekuvaus. 9
4-Ohjauspaneeli 10
5-Ohjelmat 13
6-Kulutus. 14
7-Ehdotuksia ja vinkkejä 15
8-Paivittainen kaytto 17
9-Kunnossapito ja puhdistaminen. 22
10-Vianetsintä 24
11-Asennus 26
12-Tekniset tiedot 28
13-Asiakaspalvelu 32

VAROITUS!

Ennen laitteen ensimmaistä kayttokertaa

Varmista età laite ei ole vaurioitunut kuljetuksen yhteydessä.
▶Poista kaikki pakkausmaterialialit, ja pidä ne poissa lasten ulottuvilta.
▶Laiteen siirtämiseen tarvitaan aina vähintään kaksi henkilöä, johtuen sen painosta.

Päivittäinen käytto

• Iata laitetta voivat käyttaa yli 8-vuotiaat lapset ja henkilöt joiden fyysiset, aistinvaraiset tai henkiset kyvyt ovat heikentyneet, tai joilla ei ole aikaisempaa kokemusta tai tietoa laitteen käytösta, jos heita valvotaan, tai jos he ovat saaneet opastusta koskien laitteen turvallista käyttoTapaa, ja he ymmärvat laitteen käyttoön liittyvat vaarat.
  ▶Pidäalle 3-vuotiaat lapset kaukana laitteesta jos heità ei valvata jatkuvasti.
  ▶Laste i tule antaa leikkia laitteen kanssa.
• Varmista etä huone on kuiva ja hyvin tuuletettu. Ympäristön lampötilan tulee olla 5 ja 35^ välissä.
• Alä peitä koneen pohjassa olevia ilmanvaihtoaukkoja matolla tai vastaavalla esineellä.
  ▶Pidä laiteen ympärillä oleva alue vapaana polystä ja nukasta.
  ▶Varmistu etta koneen sisallä on vain pyykkiä, eikä sinne ole paas-syt lemmikkieläimiä tai lapsia ennen sen käynistämista.
  Kosketa virtapistokkeeseen vain kuivilla käsillä alakä koskaan kosketa tai käytä laitetta, jos olet paljain jaloin tai kädet tai jalat ovat marät.
  ▶Laiteen sisään tulee laittaa vain kuivia, vedessä pestäviä tekstii-lejä.
  Alä tátä konetta lian táyteen.
  ▶Poista kaikki esineet, kuten sytyttimet ja tulitikut vaatteiden taskuista.
  ▶ käytä huuhteluainetta tai muita samankaltaisia tuotteita, pakka-uksessa mainittujen ohjeiden mukaisesti.
  Alä lye tā tai sailytā tulenarkoja suihkeita tai kaasuja laitteen laheisyydessä.
  Alä aseta askaita esineitä, tai lammön- tai kosteudenlähteita laitteen paallee.

VAROITUS!

Alä vedà pistbketta irti johdon varassa, irrottaessasi laitetta pistorasiasta.
Alä kosketa takaseinän tai rumpuun kaytön aikana, ne ovat kuumat.

Päivittäinen käytto

Alä kuivaa seuraavia vaatekappaleita laitteessa:

Vaateita jotka ovat likaisia.
▶ Vaatteita jotka ovat joutuneet kosketuksiin syttyvien aineiden, kuten ruokaöljyn, asetonin, alkoholin, bentseenin, bensiinin, kerosiin, tahranpoistoaineiden, tärpätin, vahan, vahanpoistoainen tai muiden kemikaalien kanssa. Syttyvien aineiden huurut voivat aiheuttaa tulipalon tai rajahdyksen. Tämankaltaiset vaat teet tulee pestä ensin käsin, kuumassa vedessä ylimääräisellä märärälla pesuainetta, ja sen jälkeen kuivata ulkoilmassa, ennen niiden kuivausta laitteessa.
▶ Vaatteita jotka sisälävää toppauksia tai tätyteitä (kuten tyynyt ja takit), koska tätteet voivat purkautua ja sytyttäkuivaus-rummuntuleen.
▶ Vaatteita jotka sisälätvät paljon kumia, vaahtokumia (lateksi-vaahtoa) tai kumin kalaisia materiaialeja, kuten suihkumyssyt, vedenpitävät tekstiilit, kumitetut esineet sekä vaatekappaleet ja tyynyt, jotka sisälätvät vaahtokumia.

Alä juo kondenssivetta.
Alä kylta laitetta ilman nukka- tai kondensssisuodatinta tai jos ne ovat vaurioituneet.
▶Huomaa etä kuivausohjelman viimeinen vaihe suoritetaan ilman lampöä (viilennysvaihe), jotta vaatteet jaähtyvat lampötilaan joka ei vahingoita niitä.
Alä jata konetta valvomatta pitkäksi aikaa, ohjelman ollessa käynissä. Jos et aio olla koneen lahettyvillä pitkään aikaan, kuivaus on keskeytettäva sammuttamalla kone ja irrottamalla pistoke verkkovirrasta.
Alä sommuta konetta ennen kuin kuivausjakso on paattynyt, jos vaatteita ei voida poistaa nopeasti ja levittää lammon vapauttamiseksi.
▶ Sammuta kone jokaisen kuivauskerran paatteeks, sahkon sästämiseksi ja turvallisuuden varmistamiseksi.

VAROITUS!

Kunnossapito / Puhdistaminen

Varmista etet jatä lapsia ilman aikuisen valvontaa,Jos he suorittavat puhdistus- tai kunnossapitotoimenpiteita.
Irota laite verkkovirrasta ennen mitään rutiinitoimenpiteita.
▶ Puhdistanukka- ja kondenssisuodatin jokaisen ohjelman jälkeen (katso KUNNOSSAPITO JA PUHDISTÄMINEN).
Alä kaytā vesisuihkua tai hóryä koneen puhdistamiseen.
Alä kayta teollisuuden kemikaaleja laitteen puhdistamiseen.
- Jos virtajohb on vaurioitunut, se tulee vaihtaa valmistajan, huoltoliikkeen tai muun ammattitaitoisen henkilön toimesta vaaran välttämiseksi.
Alä yritä körjata laitetta itse. Jos laite tarvitsee huoltoa, ota yhteyttä asiakaspalveluun.

Asennus

Varmista etä pesukoneen sijoituspaikka on luukun kohdalla esteetön. Alä asenna kuivausrumpua lukittavan oven, liukuoven, tai oven jonka saranat ovat vastakkaisella puolella kuivausrummun luukun saranoiden kanssa taakse, koska se voi rajoittaa kuivausrummun luukun täydellistä avaamista.
Asenna laite hyvin tuuletettuun, kuivaan tilaan.
Alä koskaan asenna konettaulkotiloihin tai kosteisiin ympärisstoihin, tai ympäristöihin jotka ovat alttiita vuodoille kuten pesualtaan alle, tai sen laheisyyteen. Vuodon sattuessa, irrota laite verkkovirrasta ja anna sen kuivua itsekseen.
Asenna ja kayta konetta vain tiloissa, joissa lampötila on yli 5 °C.
Alä asenna konetta maton paälle, tai lahelle seiniä tai huoneka-luja.
Alä asenna laietta paikkaan, joka on alteiina jaätymiselle, suoralle auringonvalolle tai lahelle lammonlahteita (esim. sahköliedet, lammittimet).
Varmista età tyyppikilvessä ilmoitetut arvot vastaavat paikallisen verkon jannitettä. Jos nain ei ole, ota yhteyttä valtuutettuun huoltoon.
Alä kaytä jakorasioita tai jatkojohtoja.
Ole vapvainen ettet vaurioita verkkjohtoa tai sen pistoketta asentaessasi konetta. Jos nain kay, johto tulee vaihtaa valtuute-tun sahköasentajan toimesta.

▶kaytä erillistä maadoitettua pistorasiaa laitteen virransyöttöön, johon paastän helposti käsiksi. Kone tulee liittä vain maadoitettuun pistorasiaan.
▶Vain Iso-Britanniassa: koneen verkkojohto on varustetu 3-piikkisella (maadoitetulla) pistokkeella joka sopii 3-piikkiseen (maadoitettuun) vakiopistorasiaan. Älä koskaan katkaise tai irrota kolmatta (maadoitus) piikkiä. Asennuksen jälkeen, pistokkeen tulee sijaita helppopääsyisessä paikassa.

2-Tarkoituksenmukainen käytto

F1

Tarkoituksenmukainen käytto

Laite on tarkoitetti vesiliuoksessa pestyn ja valmistajan pesumerkinnoiissr rumpukuivaa-miseen soveltuvan pyykin kuivaamiseen

Kone on suunniteltu ainoastaan kotitalouskäyttoä varten, sisätiloihin. Sitä ei ole tarkoitettu kaupalliin tai teollisiin käytötarkoituksiin. Muutokset tai muunnokset laitteeseen eivatole sallittuja. Nämä voivat aiheuttaa vaaratilanteita, ja johtavat kaikkien takuu- ja korvausvaatimusten raukeamiseen.

Standardit ja direktiivit

Tämä tuote tayttä kaikkien sovellettavien EU-direktiivien vaatimukset vastaavilla yhdenmukaistetuilla standardeilla, jotka edellyttävät CE-merkintäa.

uomaut us

Laite sisältaa luorisoitua kasvihuonekaasua HFc-134a (GWP:1430). Tämä kaasu on hermeettisesti suljetti.

Ympäristöystävällinen käytto

Huolellinen tyhjennys: Linkoa pyykit maksiminopeudella.
▶ Maksimikuorma: Käytä suurinta sallittua tayttömaäräa ohjelmataulukon mukaan, mutta alä ylitäytä kuivainta. Suurimman tayttömaärän käytämiseksi, tulee „KAAPPI-KUVA", kuivattava pyykki ensin kuivata „SILITYSKUVA" ohjelmalla. Poista ohjelman paättytä silitettä vä pyykki ja kuivaa jäljellä oleva pyykki loppuun asti.
Levitä pyykkejä: Ravista pyykki ennen asettamista kuivaajaan.
Välta liialista kuivaamista: Liiallsta kuivaamista tulee valttä. Valitse oikea ohjelma ja sopiva kuivaustaso.
Huuhteluainetta ei tarvita: Alä kaytā huuhteluainetta pestessä pyykkiä, koska pyykista tulee nukkaista ja pehmeää kuivauksen jälkeen.
▶ Nukkasuodattimien puhdistus: Puhdista nukkasuodatin jokaisen kuivausjakson jälkeen.
Tuuletus: Varmista,etta laite on riittavasti tuuletettu (katso ASEENNUS).
▶ Kondenssivenuudelleenkäytto: Kerättykondenssvettvvoidaan kayttähoyrysilitysraudassa. Ennen tata se tulee suodattaa hienon siivilan tai kahvisuodattimen lapi. Suodatin poistaa pienimmat hiukkaset.

Huomautus:

Seuraavissa luvuissa olevat kuvat voivat poiketa ostamastasi mallista, teknisten muutosten ja eri malliversioiden vuoksi.

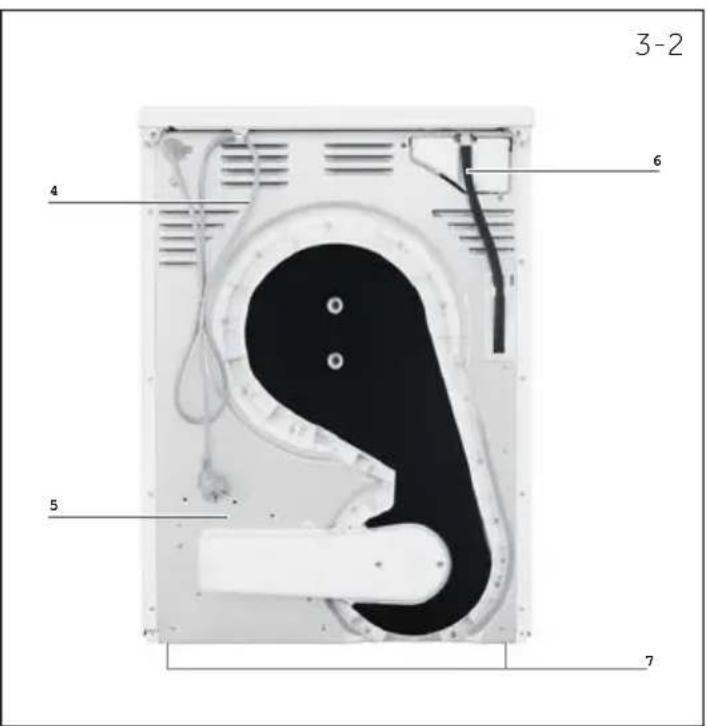

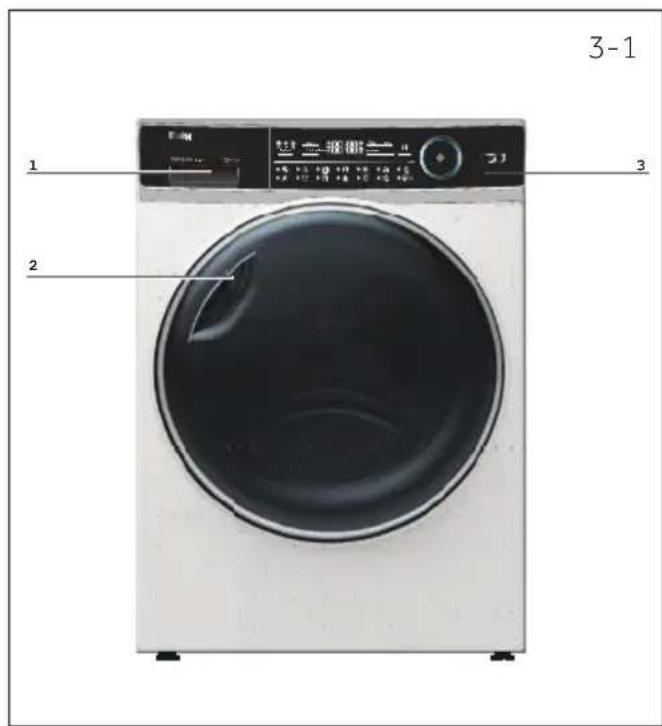

3.1 Kuva laitteesta

Etuosa (Kuva 3-1): Takaosa (Kuva 3-2):

1 Vesisällö
2 Rumpukuivaajanluukku
3 Ohjauspaneeli

4 Virtajohto
5 Takalevy
6 Tyhjennysaukko
7 Säädettävatjalat

3.2 Varusteet

Tarkista lisävarusteet ja tuotteen mukana toimitetut oppaat, tämän luettelon mukaisesti (kuva 3-3):

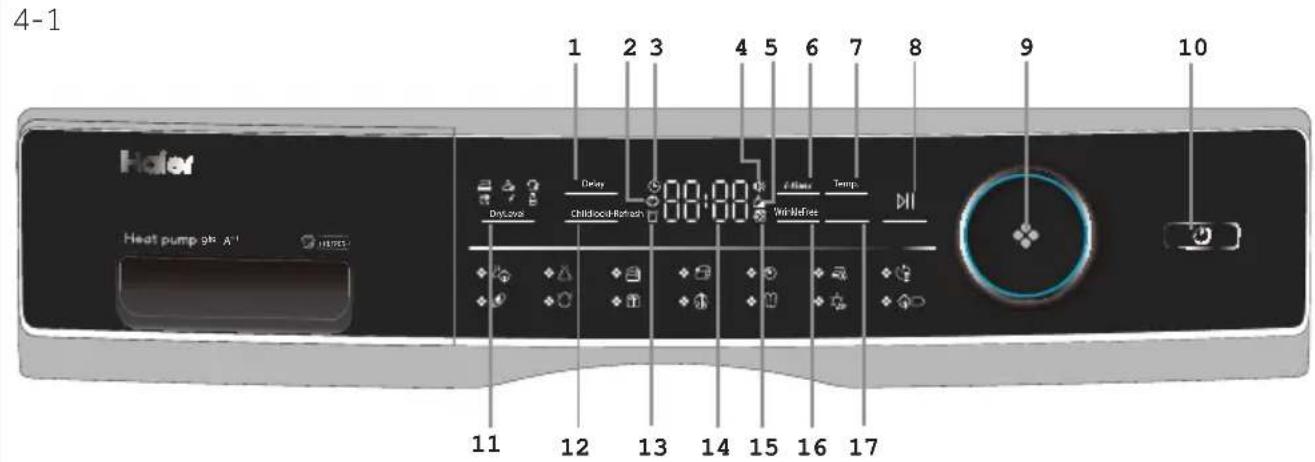

1 Viivepainike
2 Lapsilukon merkkivalo
3 Viiveilmaisin
4 Aänimerkin merkkivalo
5 Puhdistasuodatin merkkivalo
6 Aikapainike

4-2

Delay

7 Lamp. painike
8 Käynnistä/pysäytä-painike
9 Ohjelmanvalitsin
10 Virtapainike
11 Kuivaustason painike
12 Lapsilukkopainike

13 Tyhjennä saillö painike
14 Näytto
15 Luukku auki merkki-valo
16 Rypistymatön painike
17 i-Refresh

4.1 Viivepainike

Viivetoiminto viivastetylle käynistykselle, paina painiketta ajan asettamiseksi (1 tunnin valein, enintään 12 tuntia), jolloin ohjelman tulee paättyä ja paina tamän jälkeen (kuva 4-2) viivetoiminnon käynistämiseksi.

Huomautus

Tämä toiminto tulee asettaa, kun kaikki lisätoiminnot ovat paattyneet, muutoin toiminto poistetaan käytösta automaattisesti, kun nuppia kierretään tai painiketta painetaan.

4-3

4.2 Lapsilukon merkkivalo

Aktivoi lapsilukkotoiminto, kun jakso on käynistetty painamalla lapsilukkopainiketta (kuva 4-3)3 sekuntia, kunnes merkkivalokuvake sytty. Poista käytösta painamalla painiketta uudelleen 3 sekuntia.

Huomautus

Kun jakso päätty tai virransyöttö katkeaa, toimintoperutaan automaattisesti.

4-4

4.3 Viveilmaisin

Kun viivepainike (kuva 4-4) valitaan, se sytty.

4-5

i-Refresh

Temp.

4.4 Aänimerkin merkkivalo

Voit valita ænimerkin halutessasi. Ånimerkkitoimin non aktivoimiseksi, kun kuivaaja on käynnistetty., paina i-Refresh ja Læmp. (kuva 4-5) n. 3 sekuntia, kunnes ænimerkki kuuluu. Poista kæytostä painamalla uudelleen 3 sekuntia, kunnes ænimerkki kuuluu.

4.5 Puhdista suodatin merkkivalo

Suodattimet on puhdistettava saannollisesti. Katso luku Nukkasuodattimen puhdistus tai Kondensssusuodattimen puhdistus kaytttoohjeessa.

4-6

uomaut us

Merkkivalo vilkkuu muistutuksena suodattimien puhdistamisesta.

4.6 Aikapainike

Kun ajastin- tai viiveohjelma valitaan, i-time valo syttyy.
Paina tata painiketta tai vahennä aikaa.

4.7 Lamp. painike

Paina painiketta (Kuva 4-8) joidenkin ohjelmien pesu-lampotilan asettamiseksi. Nayttö on kuin alla on esitetty:

Korkea lampotila. Keskilampotila. Albainen lampotila.

Villeolma.

4.8 Käynistys/tauko-painike

Paina Käynnistys/tauko (kuva 4-9) kuivausjakson käyn-nistämiseksi. Paina painiketta uudelleen kuivausjakson keskeyttämiseksi - merkkivalo vilkkuu. Jatka painamalla painiketta uudelleen.

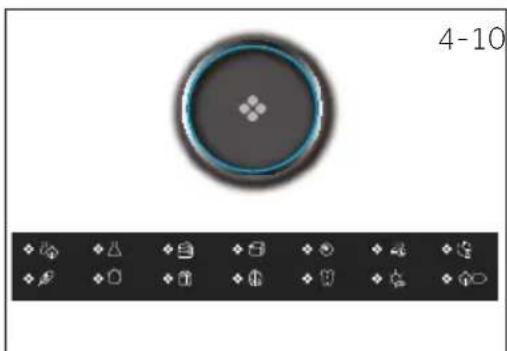

4.9 Ohjelmanuppi

Valitse yksi 14 ohjelmasta nupilla (kuva 4-10). Kyseisen ohjelman merkkivalo syttyy. Katso lisatietoja kayttöohjeen Ohjelmatilat luvusta.

4.10 Virtapainike

Paina virtapainiketta (kuva 4-11) rumpukuivaajan kyt-kemiseksi pääle/pois.

4..11 Kuivastason painike

Paina painiketta (kuva 4-12) pyykin lopullisen kosesus-pitoisuuden asettamiseksi jakson paattyessä.

Eriain kuiva

Kaappikuiva

Silityskuiva

4-13

4-14

4-15

Aktivi lapsilukkotoiminto, kun jakso on käynnistetty painamalla painiketta (kuva 4-13) 3 sekuntia, kunes merkkivalokuvake sytty. Poista käytösta painamalla painiketta uudelleen 3 sekuntia.

4.13 Tyhjenna sailiö merkkivalo

Vesisäiliö on tyhjennettävä.

Tärkeä: Tyhjennä vesisäiliö jokaisen kuivausjakson paätteeksı. Katso luku Vesisäiliö nyhjennys käyttoohjeessa.

4.14 Nayttö

Näyttaa jäljellä olevan ajan, viiveajan ja muita liittyviä tietoja.

uomaut us

Jäljellä oleva aika on oletusarvo, joka lasketaan uudelleen riippuenlisäohjelma-asetuk-sista ja pyykin konteuspitoisuudesta.

4-16

4-17

WrinkleFree

4.15 Luukku auki merkkivalo

Jos luukku on auki, tämä merkkivalo (kuva. 4-16) syttyy.

4.16 Rypistymatön painike

Kun ohjelma tällä toiminnolla valitaan, kuvake syttyy, rypistymisenesto on päällä oletuksena, kun tatä painiketta painetaan (kuva 4-17) näytöllä nakyy OFF, rypistymisenesto suljettu ja kun sitä painetaan uudelleen, näytöllä nakyy ON, rypistymisenesto auki.

uomaut us

Oletusaika on 1 tunti.

4-18

i-Refresh

4.17 i-Refresh

Ajastinohjelma, oletusaika on 30 minuuttia. Pisin aika on 50 minuuttia.

Ohjelma	Kuivaus taso	Pyykki	Enimmäistäyttömääräkg8910
	Erittäin kuiva	Raskaat tekstilit, vaativat lisäkui-vauksen	567
	Erittäin kuiva	Raskaat keinokuidut	44,55
	Erittäin kuiva	Pyyhkeet	567
	/	Untuvavaatteet	111,5
	/	Puuvillatekstiilit	334
	Erittäin kuiva	Kašmir-vaatteet	344,5
	/	Raskaat tekstilit, vaativat lisäkui-vauksen	--
	Erittäin kuiva Alusvaatteet 2 23
	Erittäin kuiva Raskaat puuvillavaatteet 2 23
	Erittäin kuiva	Paidat	44,55
	Erittäin kuiva	Urheiluvaatteet	44,55
	Erittäin kuiva Vauvanvaatteet 4 45
	/Lak	anat 4 45
	Erittäin kuiva Puuvilla, takit	89	10

EN 61121 testiohjelman asetus. Suosittelemme, etta tyhjennat kondensseden ulkoisesti tyhjennysputken kautta, kun taysi kone kuivataan " Puuvilla" ohjelmalla. Nain vesisaiiota ei tarvitse tyhjentaa ohjelman aikana.

Lampopumpputekniikka

Kondenssikuivaaja lammönvaihtajalla on erinomainen koskien tehokasta energiankulutusta. Namä ohjearvot on maäritettyvakio-olosuheissa. Arvot voivat erota annetuista johtuen yli- tai alijännitteestä, tekstiilityypistäkuivattavan pyykin koostumuksesta, pyykin jaannöskosteudesta ja pyykkimäärastä.

Ohjelma Puuvilla / pellava	Linkousno- peus kierr./min	Jäällös- kosteus %	Aika h:min	Energian kulutus kWh
Erittäin kuiva	1000 n. 60	4:40 2,34
Kaappikuiva	1000 n. 60	4.29 1,98
Silityskuiva	1000 n. 60	3.18 1,62

Ympäristöystävällinen käytto

▶Linkoa pyykki mahdollisimman kuivaksi ennen sijoittamista rumpukuivaajaan.
Välta rumpukuivaajan ylityttoa.
Ravista pyykki irtonaiseksi ennen sijoittamista rumpukuivaaajan.
▶Valitse sopiva kuivausohjelma. Varmista, että pyykkiä ei kuivata turhan kauan.
Käytä rumpukuivaaaja puhtailla suodattimilla.

7.1 Tarkatty pyykki

Tärkätty pyykke tärkkelyskalvon rumpuun eikä se sovellu kuivaajalle.

7.2 Huuhteluaine

Älä käytä huuhteluainetta pestessäpiyykkiä, koska pyykistä tulee nukkaista ja pehmeäkuivauksen jälkeen.

7.3 Soft care vaatteet

"Soft care vaatteiden" käytö voi johtaa nukkasuodattimien pinnoitukseen. Tämä voi johtaa suodattimien tutkeutumiseen. Näissä tapauksissa suosittelemme, että soft care -vaateteita ei käytetä tai toinen merkki valitaan. Noudata kaikissa tapauksissa valmistajan ohjeita.

7.4 Pienet tayttomärat

Jos tayttomäärä on alle 1,0 kg, tulee "Ajastin"-ohjelma valita, koska automaattinen kuivustason havaitseminen voi olla virheellinen.

7.5 Luukku auki

Luukku tulee jättäraolleen, kun laitetta ei käytetä niin, että luukun tiiviste pysyy hyvässä kunnossa.

7.6 Rummun sisävalo

Kun laite on paallä, syttyy rummun sisävalo, kun luukku avataan.

7.7 Huoltolappä

Varmista, etta huoltolappä on aina suljetti käytön aikana.

7.8 Rypistymisenesto

Jos pyykkiä ei poisteta ohjelman paattymisen jälkeen, liikkuu rumpu ajoittain rypistymisen estämiseksi. Rypistymisenestojakso on n. 60 minuuttia.

7.9 Silitettävä pyykki

...tulee kuivata tasolle SILITYSKUVA. Tämä mahdollistaa silittämisen käsin tai koneella.

7.10 Jäljellöva aika

Ohjelman kestoon vaikuttaa seuraavat tekijat: kangastyyppi, tayttomäärä, imukyky, haluttu kuivaustaso, sekä pesukoneen linkousnopeus. Elektroniikka rekisteröi namä tekijat ohjelman aikana ja jäljellä oleva aika saadetään tamän mukaan.

7.11 AUTOMAATTINEN tayttomärän tunnistusjärkestelmä

Kun ohjelma käynnistyy, nakyy naytöllä muutaman minuutin kuluttua Ruta. Tämä tarkoittaa, etta automaattinen tayttomärän tunnistus on käytössä. Anturit tunnistavat ja arviöivat valitun ohjelman paattymisajan. Riippuen valitusta ohjelmasta, tayttomärästä, kosteudesta ja ympäristölampötilasta, AUTOMAATTEN NAYTTOMärän tunnistusvalihe voikestää muutaman minuutin pienille tayttomärille tai jopa yhden tunnin maksimitayttomärälle tai suurille pyykeille, ennen kuin arvioitu jäljellä oleva aika ohjelman paattymiseen naytetaan

7- Ehdotuksia ja vinkkejä

7.12 Erittäin suuret pyykit

... pyrkivat kiertymään. Jos haluttua kuivaustasa oia saavuteta, erottele pyykki ja kuiivaa uudelleen aikaohjelmalla (AJASTIN).

7.13 Erityisen herkät vaatteet

Tekstiilit, jotka voivat helposti kutistua tai menettä muotonsa, kuten esim. sikki, alusvaat-teita jne. ei tule kuivata koneessa. Laita herkät vaatteet pesupussin ja välta ylikuivaamasta niitta.

7.14 Paidat ja kudotut

tulee kuivata tasolle SILITYSKUVA - Rutistumisen välttämiseksi. Venytä tai vedä vaat-teet muotoon tämän jälkeen.

7.15 Nukka

Nukkamaära suodattimissa ei johdu kuivaajan pyörityslikkeista; vaan irtoaa kuiduista käytämisen ja pesun aikana. Kuivaamisessa pyykinarulla tuuli kuljettaa pois nukan. Rumpu-kuivaajan käytön aikana nukka keräantyy suodattimiin.

7.16 Äänimerkki

Aänimerkki kuuluu:

kun vesisäiliö on taynnä
vian tapahtuessa

Aänimerkki voidaan myös valita seuraavissa tapauksissa:

▶ohjelman paàt tyessä
kun painiketta painetaan
kun ohjelmavalitsinta kierretään

8.1 Laitteen valmistelut

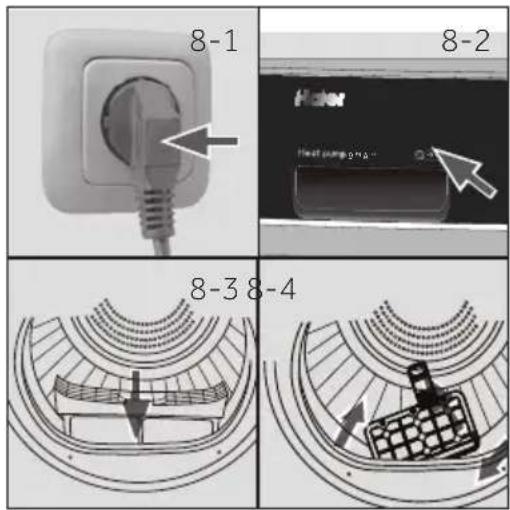

1. Kytke laite verkkovirtaan (220 - 240V~ / 50Hz) (kuva 8-1) Katso myos luku ASENNUS.

2. Varmista, et ta:

3. vesisailio on tyhjennetty ja asennettu oikein. (Kuva 8-2)
   nukk asuodatin on puhdas ja oikein asennettu. (Kuva 8-3)
   ▶kondenssisuodatin on puhdas ja oikein asennettu (kuva 8-4).

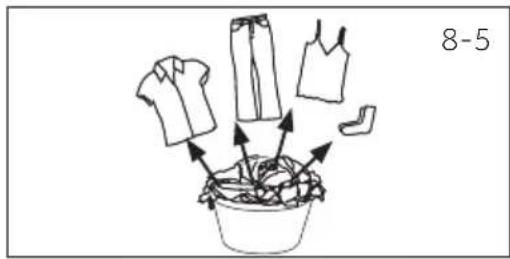

8.2 Pyykin valmistelu

Lajittevaatteet tyypin mukaan (puuvilla, tekokuidut, villa jne.). Kuivaa vain pyykkiä, joka on lingottu.
Tyhjennä kaikki teravat tai syttyvat esineet taskuista, kuten avaimet, sytyttimet ja tulitikut. Poistata kovat koriste-esineet, kutenrintakorut.
S ulje vetoketjut ja koukut, varmista, etta napit on ommeltu kiinni kunnolla ja aseta pienet vaatteet, kuten sukat, rintaliivit jne. pesupussin.
Levitä suur et tekstiilit kuten lakanat, paiväpeit teetjne. auki.
Noudata pesumerkinnoissä olevia ohjeita ja kui-vaa ainoastaan koneellisen kuivauksenkestavat vaatteet.

Vihje:

Erotte valkoiset vaatteet varillisista.
▶Levita suuret tekstiilit kuten lakanat, paivapeitteet jne. auki.
▶ Vuodevaatteet ja tyynnpäälliset tulee sulkea niin, etta pienet vaatteet eivat paase niiden sisään.
▶Sulje vetoketjut ja koukut, ja sido vyöt ilman metalliosa, esiliinan nauhat jne. yhteen.
Sijoita pienet vaatteet, kuten sukat, vyot, rintaliivit jne. pesupussiin.
Varmista,etta napit on ommeltu tiukkaan.
- Ompele kiinni tai irrota metalliosat vaatteista, kuten metallinapit, rintaliivien kaaret ennen asettamista laitteeseen. Muutoin namä voivat irrota ja aiheuttaa melua tai vaurioittaa rumpua.
- Alä kuivaa rypistymättömiä vuodevaatteita liikaa. Ne voivat rypistyä. Kuivaa lopuksi il-massa.
Trikoot (esim. T-paidat, alusvaatteet) voivat joskus kutistua kuivaamisen aikana. Käytä vain kuivaustasoa SILITYSKUIVA ja vedäne muotoon jälkeenpän.
- Esikuivatuille, monikerroksisille vaatteille tai loppukuivaukseen tulee valita aikaohjelma (AJASTIN).

Tayttomäärviitteet

Lakanat (yhden hengen) Puuvilla N. 800 g
Sekalaiset vaatteet / N. 800 g
Takit Puuvilla N. 800 g
Farkut / N. 800 g
Haalarit Puuvilla N. 950 g
Pyjamat / N. 200 g
Paidat / N. 300 g
Sukat Sekakuidut	N. 50 g
T-paidat	Puuvilla N. 300 g
Alusvaatteet	Sekakuidut

8.3 Koneen tayttäminen

E rottele ja aseta esilajiteltu pyykki.
Varoylitaytttoa.
▶S ulje luukku huolellisesti. Varmista että pyykit eivat jää puristuksiin luukun vällin.

8.4 Pyykin poistaminen ja lisääminen

Ohjelma voidaan keskeyttä milloin nahansa pyykin lisäämiseksi tai poistamiseksi:

▶Avaa luukk u. Jakso keskeytyy.
Poista tai lisää pyykkiä varovasti! Rummun sisäosa tai itse pyykki voi olla kuuma. Palovammanvaara.
Jatk a ohjelmaa painamalla "Käynistys/tauko" painiketta, kun luukku on suljettu.

OMIO!

Ei-kankaiset, sekä pienet, irralliset tai teräväreunaiset esineet voivat aiheuttaa toiminta-hairiöitä ja vaurioittaa vaatteita sekä konetta.

VAROITUS!

Älä sommuta konetta ennen kuin kuivausjakso on paattynyt, jos vaatteita ei voida poistaa nopeasti ja levittää lammon vapauttamiseksi.

8-7

8.5 Kuivaajan taytto

1. Sijoita pyykki tasaisesti rumpuun. Äla ylitäytä kui-vaajaa.
2. Kytke rumpukuivaaja paalle painamalla virtapainiketta (kuva 8-7).

omaut us

Huuhteluaineita tai vastaavia tuotteita tulee käyttaa valmistajan ohjeiden mukaan.

8.6 Aseta ohjelma ja käynnistä

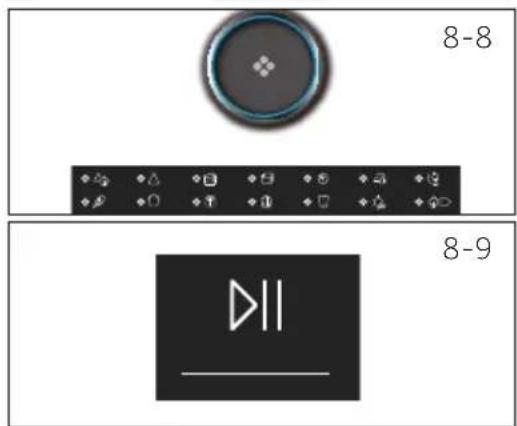

1. Kierra ohjelmanuppia (Kuva 8-8) halutun ohjelman valitsemiseksi.
2. Aseta t oiminnot, kuten lamptola, kuivastaso, vive. Paina sitten Käynnistys/tauko painiketta (kuva 8-9) kuivausjakson käynistamiseksi.

8.7 Kuivausjakson paattyessä

Rumpukuvaaja pysahtyy automaattisesti, kun kuivausjakso paattyy. Naytollä nikyy END. Avaa rumpukuvaajan luukku ja poista pyykki. Jos pyykkia ei poisteta heti, käynnistyy rypistymisenesto-ohjelma automaattisesti.

1. Kytke rumpukuivaaja pois pälta painamalla virtapainiketta (kuva 8-10).
2. Irr ota rumpukuivaaja virtapistokkeesta (kuva 8-11).
3. Tyhjennä vesisäiliö jok aisen kuivausjakson paatteekski (kuva 8-12).

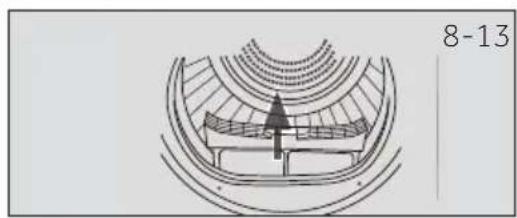

4. Puhdista nukk asuodatin jokaisen kuivausjakson paatteeksii (kuva 8-13).
5. Puhdistakondenssisuodatin jokaisen kuivausjakson paatteekski (kuva 8-14).

iomaut us

• Varmista kuivauksen aikana, etta telineeseen asetetut vaatteet eivat tartu rimoin rummun pyoriessä.
  Markien vaatteiden maksimipaino: 1,5 kg

8-Päivittäinen käytto

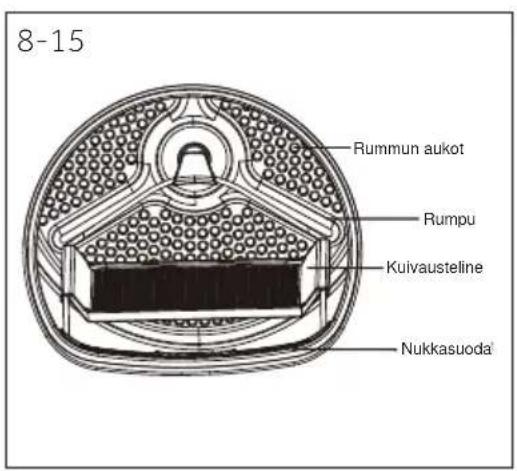

8.8 Kuivaustelineen käytto

Kuivausteline on tarkoitetti käyttoön kuivaa-maan tuotteita, joita ei ole tarkoitetti rumpukuivaaamiseen, kuten tennarit, paidat tai herkät alusvaatteet.

1. Avaa k uivaajan luukku.
2. Tarkista, etta rumpu on tyhja.
3. Aseta k uivausteline rumpuun.

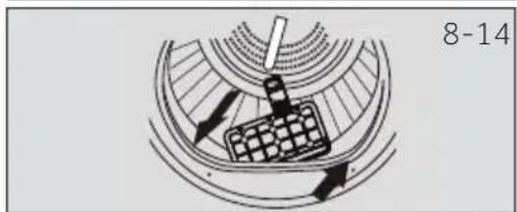

4. Varmista, et ta salvat on asetetu nukkasuodattimen reikaan ja lukittu reikaan rummun takaosassa.

iomaut us

Alä käytä tātä kuivaustelinettä,Jos kuivaajassa on muita vaatteita.

Hoitotaulukko

Pesu

Pestavajopa 95^

tavanomainen käsiti- tely

Pestäväjopa 40^

tavanomainen käsiti- tely

Pestäväjopa 30^

tavanomainen käsiti- tely

Käsinpesumaks. 40^ Alarne

Pestavajopa 60^

tavanomainen käsittely

Pestävä jopa 40^ C
hellävarainen käsittely

Pestävä jopa 30^ C
hellävarainen käsittely

Valkaisu

Kaikenlainen valkaisusallittu

Vain happipitoinen /ei-klooripitoinen Valkaisu

Rumpukuivaus mah-dollinen matalassa lampoti-lassa

Kuivaus

Rumpukuivaus mahdollinen
normaalissa lampö-tilassa

Rumpukuivaus mahdollinen matalassa lampoti-lassa

Pyykkinaru Tasainen kuivä

Silitys

ISilitys enintaan 200 ^ C lampotilassa

ISilitys keskimäärin 150°C lampötilassa

Ala silita

Pestävä jopa 60^ hellävarainen käsittely

Pestäjopa 40^ erittain hellavarainen kässettely

Pestäjopa 30^ erittain hellavarainen kässettely

Alävalkaise

Alä kayta rumpukui-vausta

ISilitys matalassa, enintaan 110^ lampotilassa ilman horyra (hoyrysilitys voiaiheuttaa peruuttamattomia vahinkoja vaatteille)

9- Kunnossapito ja puhdistaminen

9.1 Nukkasuodattimen puhdistus

Puhdista nukkasuodatin jokaisen kuivausjakson jälkeen.

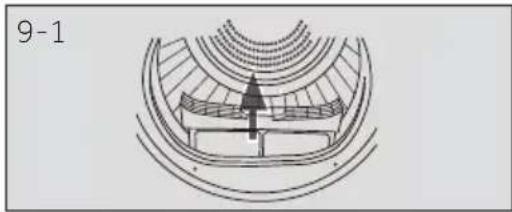

1. Poista nukk asuodatin rummusta (kuva 9-1).
2. Avaa nukk asuodatin (kuva 9-2).

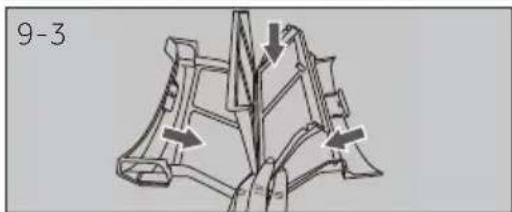

3. Puhdista nukk asuodatin nukasta (kuva 9-3).

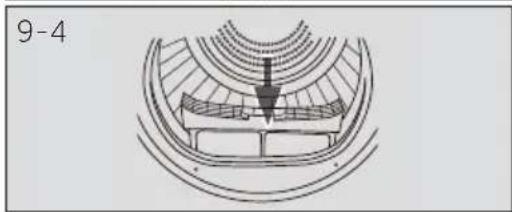

4. Asenna puhdist ettu nukkasuodatin rumpukuivaa-jaan (kuva 9-4).

9.2 Kondenssisuodattimen puhdistus

Puhdista nukkasuodatin jokaisen kuivausjakson jälkeen.

1. Avaa luukk u.

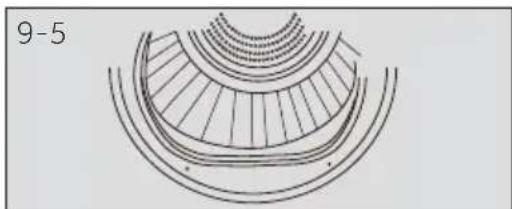

2. Poista nukk asuodatin sen kotelosta (kuva 9-5).

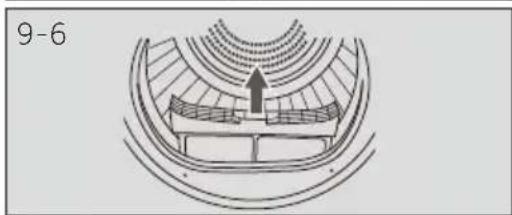

3. Vedäk ondensssisuodatin ulos ilmakanavasta (kuva 9-6).

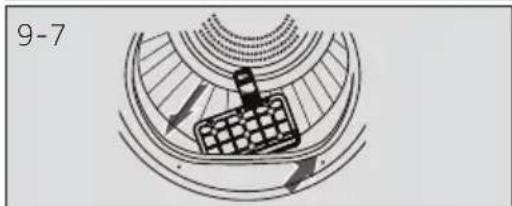

4. Irr ota sienija puhdista suodatinseula jaamista (kuva 9-7).
5. Asenna sieni k ondensssisuodattimeen (kuva 9-8).

iomaut us

Jos nukka- / kondenssisuodatin on erittäin likainen, voidaan se pestä juoksevan veden alla. Anna sen kuivua ennen käytöä.

9.3 Tyhjenna vesisäiliö

Höyry tiivistyy käytön aikana ja se kerätaan vesisäiliöön. Tyhjenna vesisäiliö jokaisen kuivausjakson paätteeksı.

1. Poista vesisäiliö sen k otelosta (kuva 9-9).
2. Tyhjennä vesisäiliö (kuva 9-10).
3. Asenna vesisäiliö rumpuk uivaajaan (kuva 9-11).

Iomaut us

Alä käytä vettä juomiseen tai ruoanlaittoon.

9.4 Rumpukuivaaja

Pyyhi rumpukuivaajan ulkopinta ja ohjauspaneeli kostealla pyyhkeellä. Alä kayta or-gaanisia liuottimia tai syövytäviä aineita laitteen vauroitumisen valttämiseksi.

9.5 Rumpu

Kun laitetta on käytetty Jonkin aikaa, voi vaatteiden hoitotuotteet tai vedessa oleva kalkki muodostaa lahes nakymattöman kalvon rummun sisäpintaan. Poista se käyttemällä kontseaa pyyhettä ja pesuainetta. Alä käytä organisia liuottimia tai syövyttäviä aineita laitteen vaurioitumisen välttämiseksi.

9.5 Haihutin

Jos haihdutin kondensissuodattimen takana on likainen, voidaan se puhdistaa polynimurilla. Varmista, etta haihdutin ei vaurioidu puhdustuksen aikana.

Monet ongelmat voidaan ratkaista itse ilman erityista asiantuntemusta. Ongelmien ilmetessä tarkista kaikki esitet yt ratkaisut ja noudata alla olevia ohjeita ennen kuin otat yhteyttä huoltopalveluun. Ota yhteyttä ASIAKASPALVELUUN.

VAROITUS!

Ennen houlota, kytke laite pois pälä ja irrota verkkopistoke pistorasiasta.

Sahkolaite tulee huoltaa ainoastaan valtuutetun sahköasantajan toimesta, koska virheellisestä korjauksesta voi aiheutua huomattavia vahinkoja.
- Jos virtajohto on vaurioitunut se tulee vaihtaa valmistajan, huoltolikkeen tai muun ammattitaitoisen henkilön toimesta, vaaran välttämiseksi.

Vianetsintä virhekoodien kanssa

Koo-di	Syy Ratkaisu
F2	Tyhjennyspumpun vika. Ota yhteys asiakaspalveluun.
F32	Kondensaattorin lampaanturi piiri auki tai oikosulussa.	Ota yhteys asiakaspalveluun.
F33
F4	Pyykin lampaotila rummussa ei muutu. Ota yhteys asiakaspalveluun.
F5	Yhteysvirhe PCB:nja näytön valillä. Ota yhteys asiakaspalveluun.
L0	Lampaotila liian alhainen.	Käytä kuivaajaa, kun ilman lampaotila on yli 5 °C.

Jos virhekoodi tulee esiin toimenpiteiden jälkeenkin, sommuta laite, irrota se virransyötostä ja ota yhteyttä asiakaspalveluun.

Vianetsintä ilman virhekoodeja

Ongelma M	ahdollinen syr Mahdollinen ratkaisu
Rumpukuivaaja ei toimi.	Heikk o liitäntä verkkovirtaan. Sähk ökatkos. K uivausohjelmaa ei ole asetetu. Lait etta ei ole kytketty pälle. Vesisäiliö on tã ynnä. Luukk ua ei ole suljettu kunnolla.	Tarkasta liitäntä verkkovirtaan. Tarkista viransyöttö. Aseta k uivausohjelma. Kytke laite pälle. Tyhjennä vesisäiliö. Sulje luukku huolellisesti.
Rumpukuivaaja ei toimi ja näytölä nakyyy End.	Pyykki on saavut tanut ohjelman määrittämän kuivastason? Rummussa ei ole pyykää?	Tarkasta, onko ohjelma-ase-tukset sopivat. Tarkasta, onko rummussa pyykää.
Kuivausaika on liian pitkä ja tulokset eivat ole tyydyttävät	Ohjelma-aset ukset värärät. Suodatin sukossa. Haihdutin t ukossa. Rumpuk uivaaja ylitäytetyt. Pyykki on liian märk ä. Ilmak anava sukossa.	Varmista, et tã oikea ohjelma on valittu. Puhdista suodatinverkk o. Puhdista haihtuin. Vähennä pyykin määr ä. Link oa pyykit ennen kuivusta. Tarkasta tuuletskanava ja puh-dista se.
Jäljellä oleva aika näytöllä pysäh-tyy tai hyppii.	Jäljellä olevaa aikaa säädetään jatkuvasti seuraavien tekijöiden mukaan. Pyykkit yppi. T äytömäärä. Pyykin k osteustaso. Ympärist ölämpötila.	Automaattinen säätö on nor-maali toiminta.

11.1 Valmistelut

• Poista k aiki pakkausmaterialialit. Avatessasi pakkausta, voit havaita vesipisaroita Tämä on tavallista johtuen tehtaalla suoritetuista testeistä.
  ▶Poista k aikki pakkaumsaterialialit, mukaan lukien polystyreenipohja.

Huomautus

Hävita pakkausmaterialiaali ympäristöystävällisesti. Lisatietoja havittämisestaaat jaleenmyjälta tai paikallsilta viranomaisila.

VAROITUS!

Kuivaajan on annettava olla paikallaan kaksi suntia kuljetuksen ja asennuksen jälkeen.

11.2 Kuljetus ja odotusaika

Kuljeta laitetta vain vaaka-asennossa. Huoltovapaa voiteluölj sijaitsee kompressorin kotelossa. Tämä oljy voi valua ulos suljetusta putkijärkestelmästa, jos laite kallistuu kuljetuksen aikana. Ennen kuin laite liitetaan virransyöttöön, odota 2 tuntia, jotta oljy palaisi koteloon.

11.3 Koneen tasapainotus

Laite on asennettava tasaiselle ja tukevalle pinnalle. Asetajalat halutulle tasolle (kuva 11-1).

11.4 Asennus työtason alle

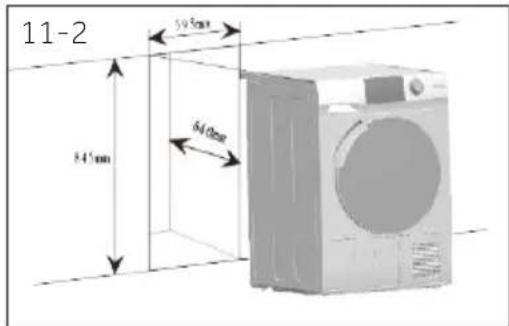

Aukon mittojen tulee olla vahintaan mittojen mukaiset (kuva 11-2).

1. Aseta lait e aukon lahelle. Varmista, etta kaikki li-tannat ovat kaytettavissä ja toimivat.
2. Säädä k aikki jalat tukevan ja tasapainotetun asen non varmistamiseksi.
3. Asenna lait e oikein aukkoon.
4. Varmista riit tava ilmanvaihto.

11.5 Sähköliitäntä

Ennen laitteen liittämista verkkovirtaan, tarkista etta:

paikallinen verkkojannite, pistoke ja sulake ovat yhteensopivia laitteen typpikilvessa mainittujen arvojen kanssa.
pistorasia on maadoitettu,ja etteijakorasioita tai jatkojohtoja ole kaytety.
pist oke ja pistorasia ovat taysin yhteensopivia.
Vain Iso-Britanniassa: UK-pistoke vastaa BS1363A-standardia.

Liitä virtapistoke pistorasiaan. (Kuva 11-3)

AROITUS!

Jos verkkojohto on vauroitunut, se tulee vaihtaa valtuutetun huoltolikkeen (kts. taku-todistus) toimesta vaaran valttämiseksi.

11.6 Oven katisyyden vaihto (vain 8/9 kg mallit)

Irr ota laite virransyötosta, ennen kuin aloitat.
K asittele osia varovasti, jotta maalipinta ei vaurioidu.
S uojaa luukun pinnat.
T arvittavat tyokalut: Ristipäruuvitalta.
K un aloitat, alä likuta koteloa, ennen kuin katisyyden vaihto on suoritettu.
Nämä ohjeet koskevat saranoiden vaihtamista oikealta vasemmalle puolle. Jos haluat vaihtaa sen takaisin oikealle puolle, noudata naita ohjeita pänvastaisessa järestyksessä.

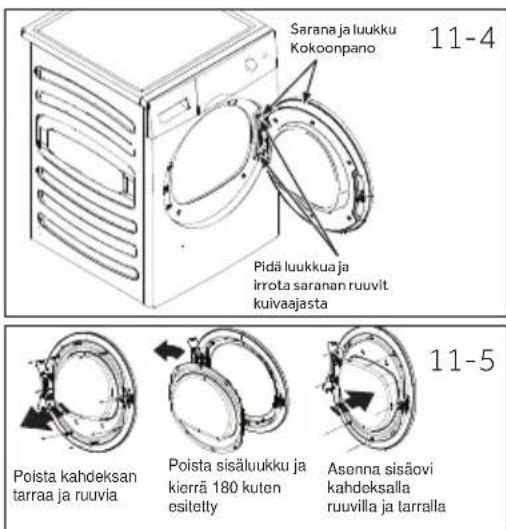

1. Irrota luukku

Avaa luukku. Irrota saranan/luukun kiinnitysruuvit kui-vaajasta. Aseta sarana/luukku
varovasti sivuun (kuva 11-4).

2. Irrota, kierrä ja vaihda sisälukku

Irrota 8 sisälukun tarraa ja ruuvia ulkoluukusta. Irrota sisälukku, kierrä sitä 180^ ja asenna se ulkoluukkuun saoilla 8 ruuvilla ja tarralla (kuva 11-5).

3. Irrota, kierrä ja vaihda luukun lukko ja iskulevy

Irrrota iskulevyn kaksi kiinnitysruuvia ja irrota luukun lukon yksi ruuvi ja poista 180^ kierretty lukko ja asenna se vastakkaiselle puolelle samoilla kahdeksalla ruuvilla ja tarralla (kuva 11-6).

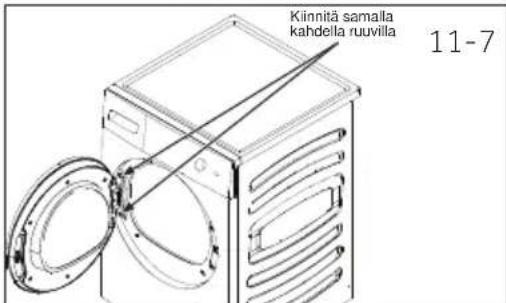

4. Kierrä ja vaihda sarana/luukku

Irrrota iskulevyn kaksi kiinnitysruuvia ja irrota luukun lukon yksi ruuvi ja poista 180^ kierretty lukko ja asenna se vastakkaiselle puolelle saoilla kahdeksalla ruuveilla ja tarroilla (kuva 11-7).

11.7 Pesukoneen ja kuivaajan pinoaminen

Pesukone ja kuivaaja voidaan pinota tilan saastamiseksi (kuva. 11-8). Jokainen pesukone ei sovellu tahan tarkoitukseen. Lisatietoja, sekā vastaava asennussarja on saatatavissa paikalliselta jalleenmyjälta.

Asennusohjeet toimitetaan sarjan mukana.

12-Teknisettiedot

Tuotekortti (EU 392/2012 mukaisesti)

Merkki Haier
Malli	HD90-A2979	HD100-A2979	HD80-A3979	HD90-A3979S
				HD90-A3979S
				HD90-A3S979
Nimelliskapasiteetti (kg) 9		1089
Rumpukuivaajan tyyppi Kondensaattori
Energiatehokkuusluokka A++ A++ A+++ A+++
Painotettu vuosittainen energiankulutus (AE, kWh/voosi) 1)	236	280 175	193
Rumpukuivaaja automaattisella tai ilman automaattisella
Normaalin puuvillaohjelman energiak-lutus 3) täydellä koneella (kWh/jakso)	2.14	2,29	1,43	1,58
Normaalin puuvillaohjelman energiak-lutus 3) osittaisella täytöllä (kWh/jakso)	1.21	1,35	0,85	0,93
Virrankulutus.POIS Pääälä tilassa (W)	0,1	0,1	0,1	0,1
Virrankulutus Päääle jätettyänä (W)	1,19	1,19	1,19	1,19
Päääle jätetty -tilan kesto (min) 2)	40
Vakiokuvausohjelma 3)	Puuvilla
Painotettu vakiokuvausohjelman aika 3) täydellä ja osittaisella koneella (min)	208	220 215	243
Normaalin puuvillaohjelman ohjelma-aika 3) täydellä koneella (kWh/jakso)	252	280 273	298
Normaalin puuvillaohjelman ohjelma-aika 3) osittaisella koneella (min)	170	175 168	182
Kondensaatiotechokkuusluokka 4)	B	B	B	B
Painotettu vakiokondensaatiotechokkuus normaalille puuvillaohjelmalle 3) täydellä ja osittaisella koneella (%)	80.5 80.5	82	82
Normaalin puuvillaohjelman kondensaati-otehkkuus 3) täydellä koneella	81	81	81	81
Normaalin puuvillaohjelman keskimääräinen kondensaatiotechokkuus 3) osittaisella koneella	81	81	83	83
Normaalin puuvillaohjelman painotettu äenentehotaso 3) täydellä koneella (dB)	67		66
Sisäänrakennettu tai erillinen	Erillinen/sisäänrakennettu

1) Perust uu 160 pesukertaanvakio-oloissa puuvillaohjelmalla taydella koneella ja osittaisella taytolla ja pientehotiloissa. Todellinen energiankulutus ohjelmakiertoa varten riippuu laitteen valitusta kayttotavasta.
2) Jos k äytössä on virranhallintajärestelmä.
3) Tāmā ohjelma kāytettynā tāydellā tai osittaisella tāyttomāarallā on vakiokuivausohjelma, johon tiedot tarrassa ja tiedotteessa viittaavat. Tāmā ohjelma sopii normalaisti maran puuvillapyykin kuivaamiseen ja on energiatehokkain koskien energiaikulutusta puuvillalle.
4) Luokka G on tehottomin ja luokka A tehokkain.

Lisatiedot

Mitat - KxLxS mm:ssä 845 x 600 x 595
Virransyöttö (katso arvokilpi) - jännite / virta / syöttö	220-240 V~50 Hz/ 2,4 A/ 550 W
Sallittu ympäristölämpötila 5 °C - 35 °C
Fluorisitu kasvihuonekaasu	HFC-134a
Tilavuus	0,26 kg
GWP	1430
Tonnia CO2 vastaavasta	0,6

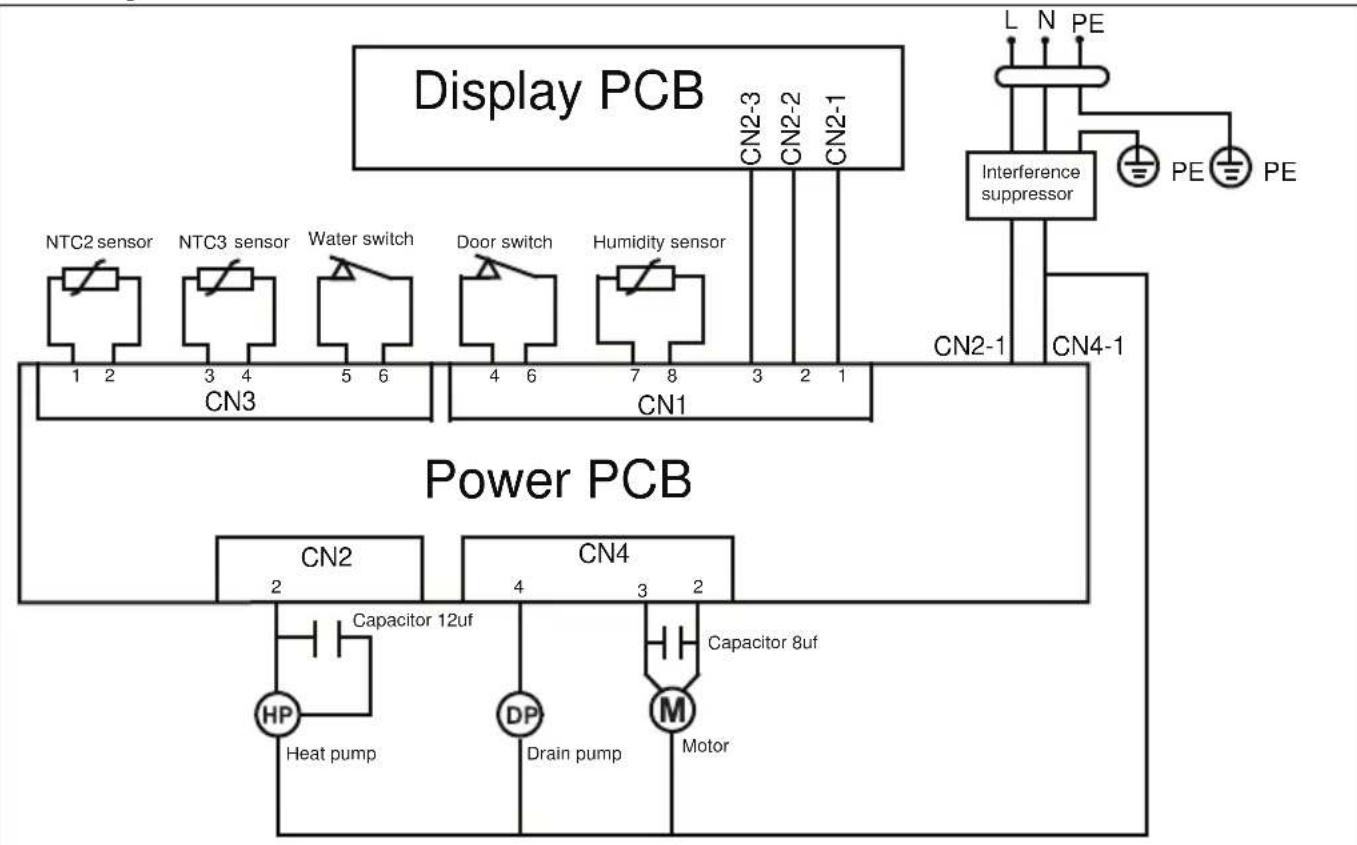

Sahköytkentäkaavio HD90-A2979:

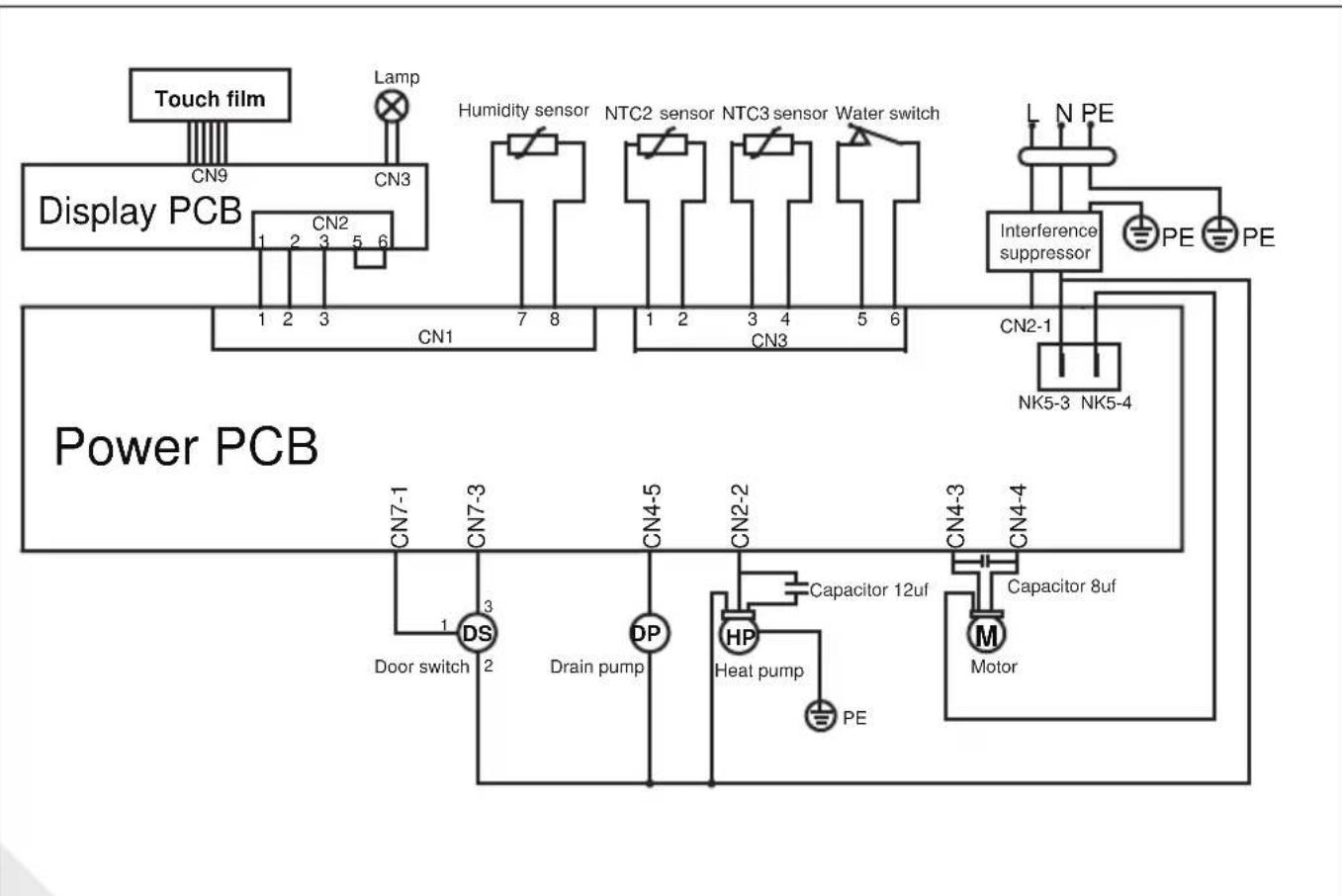

Sahköytkentäkaavio HD100-A2979:

Sahköytkentäkaavio HD80-A3979/HD90-A3979/HD90-A3979S/HD90-A3S979:

13-Asiakaspalvelu

Suosittelemme Haierin asiakspalvelua ja alkuperäisten varaosien käyttoä. Jos sinulla on ongelmia laitteesi kanssa, tutustu ensin osioon ONGELMANRATKAISU.

Jos ongelma ei ratkea, ota yhteyttä

paik alliseen jalleenmyyjään tai
- t utustu huolto- ja tukiosioomme osoitteessa www.haier.com, josta lyydat puhelinnumerot ja usein kysytyt kysymykset, ja Jonka kautta voit tehdä huoltokutsun.

Ottaessasi yhteyttä asiakaspalveluun, varmistu että seuraavat tiedot ovat saatakilla. Tiedot loytyvat laitteen typpikilvestä.

Malli

Sarjanumero

Tarkista myös tuotteen mukana toimitetu takuukortti, takuuvaatimusten yhteydessä.

Seuraavat eurooppalaiset osoitetiedot on annettu yleisiä liketoimintatiedusteluja varten:

Eurooppalaiset Haier-osoitetiedot
Maa* Osoite	Maa* Osoite
Italy	Haier Europe Trading SRL Via De Cristoforis, 12 21100 Verese ITALY	France	Haier France SAS 53 Boulevard Ornano - Pleyad 3 93200 Saint Denis FRANCE
Spain Portugal	Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona SPAIN	Belgium-FR Belgium-NL Netherlands Luxembourg	Haier Benelux SA Anderlecht Route de Lennik 451 BELGIUM
Germany Austria	Haier Deutschland GmbH Konrad-Zuse-Platz 6 81829 München GERMANY	Poland Czechia Hungary Greece Romania Russia	Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLAND
United Kingdom	Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR UK

*Saadaksesi lisatietoja vieraile osoitteessa www.haier.com

Haier
