KÄYTTÖOHJE Move 2in1 BBHMOVE9 BOSCH

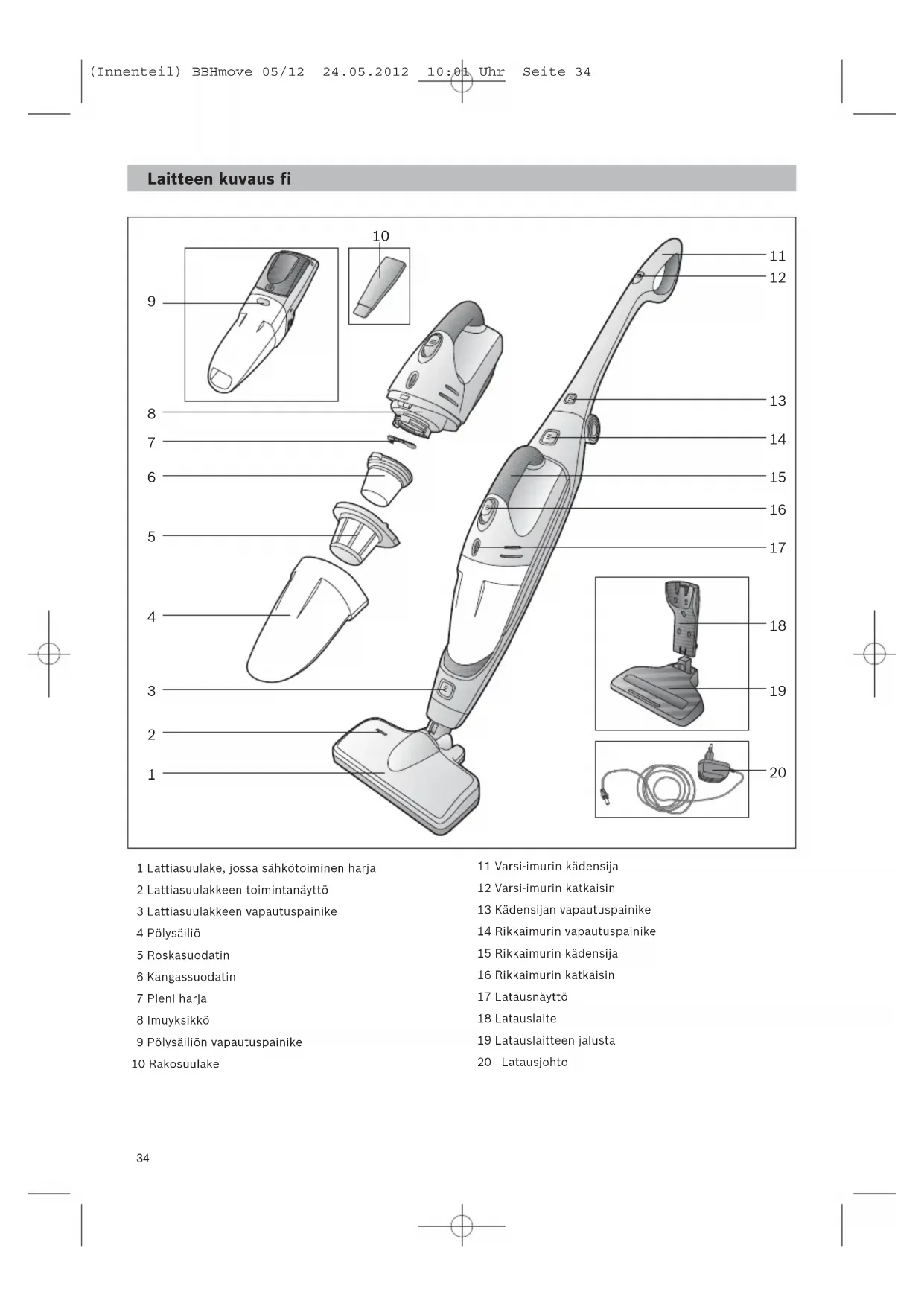

(Innenteil) BBHmove 05/12 24.05.2012 10:01 Uhr Seite 3334 Laitteen kuvaus fi 1 Lattiasuulake, jossa sähkötoiminen harja 2 Lattiasuulakkeen toimintanäyttö 3 Lattiasuulakkeen vapautuspainike 4 Pölysäiliö 5 Roskasuodatin 6 Kangassuodatin 7 Pieni harja 8 Imuyksikkö 9 Pölysäiliön vapautuspainike 10 Rakosuulake 11 Varsi-imurin kädensija 12 Varsi-imurin katkaisin 13 Kädensijan vapautuspainike 14 Rikkaimurin vapautuspainike 15 Rikkaimurin kädensija 16 Rikkaimurin katkaisin 17 Latausnäyttö 18 Latauslaite 19 Latauslaitteen jalusta 20 Latausjohto

(Innenteil) BBHmove 05/12 24.05.2012 10:01 Uhr Seite 34fi (Innenteil) BBHmove 05/12 24.05.2012 10:01 Uhr Seite 35 Säilytä käyttöohjeet. Jos annat pölynimurin kolmannelle osapuolelle, liitä käyttöohjeet mukaan. Määräystenmukainen käyttö Tämä laite on tarkoitettu kotitalouskäyttöön tai siihen rinnastettavaan käyttöön. Se ei sovellu ammattimaise- en käyttöön. Kotitalouksien kaltaisia paikkoja ovat esi- merkiksi myymälöiden, toimistojen, maatilojen ja mui- den kaupallisisten yritysten työntekijöiden taukotilat tai pienet hotellit, motellit ja muut niiden tyyppiset ma- joitustilat, joissa laite voi olla vieraiden käytettävissä. Tämä laite on tarkoitettu käytettäväksi enintään 2000 metrin korkeudella merenpinnasta. Käytä pölynimuria vain tässä käyttöohjeessa annettujen ohjeiden mukaan Pölynimurin käyttö on sallittu ainoastaan: alkuperäisten suodatinten kanssa alkuperäisten varaosien ja tarvikkeiden kanssa Pölynimuri ei sovi: ihmisten tai eläinten imurointiin sillä ei voida imuroida: − terveydelle vaarallisia, teräviä, kuumia tai hehkuvia aineita − kosteita tai nestemäisiä aineita − helposti syttyviä tai räjähtäviä aineita ja kaasuja − tuhkaa tai nokea kaakeliuuneista ja keskuslämmitys- laitteistoista. Turvaohjeet Tämä pölynimuri vastaa tekniikan hy- väksyttyjä sääntöjä ja asianmukaisia tur- vamääräyksiä. Laitetta voivat käyttää 8 vuotta täyttä- neet lapset ja henkilöt, joiden fyysiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu kokemus ja/tai tieto laitteen käy- töstä, valvonnan alaisina tai kun heitä on opastettu laitteen käytössä ja he ovat ym- märtäneet laiteen käytön vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa lai- tetta ilman valvontaa. Muovipussit ja foliot on pidettävä poissa pienten lasten ulottuvilta ja ne on hävi- tettävä. >= Tukehtumisvaara! Asianmukainen käyttö Liitä latauslaite sähköverkkoon ja ota se käyttöön vain tyyppikilvessä olevien tietojen mukaan. Älä imuroi koskaan ilman suodattimia. >= Laite voi vaurioitua! Kun irrotat latauslaitteen sähköverkosta, älä vedä ver- kkoliitäntäjohdosta, vaan pistokkeesta. Älä lataa laitetta lämpötilassa alle 0 °C tai yli 40 °C. Älä liitä viallista latauslaitetta sähköverkkoon tai avaa sitä, vaan vaihda se uuteen. Älä käytä viallista akkupölynimuria. Vaaratilanteiden välttämiseksi korjaukset ja varaosien vaihto, joita ei ole kuvattu tämän käyttöohjeen kappa- leessa "Puhdistus", on sallittu ainoastaan valtuutetulle huoltopalvelulle. Suojaa pölynimuria ja latauslaitetta sääolosuhteiden vaikutukselta, kosteudelta ja lämmönlähteiltä. Käytöstä poistetut laitteet tulee tehdä heti käyttökel- vottomiksi ja hävittää määräystenmukaisesti. Ohjeita hävittämisestä Tarkempia tietoja hävittämismahdollisuuksista saat alan liikkeistä tai kunnan tai kaupungin virastosta. Huomio: Tässä laitteessa on ladattavat NiMH-akut. Irro- ta purkautuneet akut ennen laitteen hävittämistä (kat- so kuvat 15) ja hävitä ne ympäristöystävällisesti.

Käännä kuvasivut esiin! Ennen ensimmäistä käyttöä Latauslaitteen asennus Latauslaitetta voidaan käyttää sekä seinään asennettuna että lattiatelineenä. Kuva Valitse seinäasennusta varten pistorasian lähellä oleva paikka ja kiinnitä latauslaite ilman lattiatelinettä mukana toimitettujen ruuvien avulla seinään. Kuva Kun käytät lattiatelinettä, laita latauslaite jalustaan. Kuva Liitä latausjohto varren sivulla olevaan liitäntään. Kuva Nosta kädensija pystyyn ja lukitse paikalleen Käännä kädensija alas painamalla vapautuspainiketta ja vapauta kädensijan lukitus. Kuva Aseta varsi-imuri lattiasuulakkeeseen ja lukitse paikalleen. Irrota lattiasuulake painamalla vapautuspainiketta ja vedä varsi-imuri pois suulakkeesta. Kuva Aseta rikkaimuri kuvan osoittamalla tavalla varsi- imuriin ja lukitse paikalleen.

Varmista, että rikkaimurin ja varsi-imurin kontaktipinnat eivät ole likaiset. Puhdista kontaktipinnat tarvittaessa. Kuva Aseta varsi-imuri kuvan mukaisesti latauslaitteeseen.

Varmista, että varsi-imurin ja latauslaitteen kontaktipinnat eivät ole likaiset. Puhdista kontaktipinnat tarvittaessa. Kun varsi-imuri laitetaan latauslaitteeseen, laite kytkeytyy automaattisesti pois päältä, jos se oli vahingossa vielä päällä.

Pölynimurin akkuja on ladattava ennen ensimmäistä käyttöä vähintään 16 tuntia.

Kytke latauslaitteen pistoke pistorasiaan. Latausnäyttö palaa. Näyttö palaa niin kauan kuin pölynimuri on kytkettynä latauslaitteen kautta sähköverkkoon. Se ei sammu silloinkaan, kun pölynimurin akut ovat latautuneet täyteen. Latauslaitteen ja pölynimurin lämpeneminen on normaalia ja vaaratonta. Voit ladata pölynimuria aina, kun sitä ei käytetä. Tällöin se on aina valmiina käyttöön. Imurointi Varsi-imurin käyttö Kuva Ota laite latauslaitteesta. Koskee mallia BBHMOVE1, BBHMOVE2, BBHMOVE3: Paina virtakytkintä nuolen suuntaan. Lattiasuulakkeen toimintonäyttö palaa ja osoittaa siten, että harjatela pyörii. Mallisarjasta BBHMOVE4 alkaen: Virtakytkin voidaan kytkeä seuraaviin kahteen asentoon: Asento 1 = keskimääräinen teho => Laitteen käyntiaika on pidempi. Asento 2 = suuri teho => Laitteen teho on suurempi, käyntiaika lyhyempi. Kuva Laite voidaan asettaa lyhyiden imurointitaukojen ajaksi seisomaan ilman tukea. Kallista tätä varten imuria kevyesti eteenpäin suulakkeen suuntaan.

Huomio: Kytke laite ehdottomasti pois päältä tauon ajaksi, koska pyörivä harja voi vaurioittaa lattiapintaa imurin seistessä paikallaan. Kuva Kytke laite imuroinnin jälkeen pois päältä ja aseta se latauslaitteeseen. Huomio! Lattiasuulakkeet kuluvat jonkin verran kovien lattioiden ominaisuuksista riippuen (esimerkiksi karkeapintaiset, talonpoikaistyyliset kaakelit). Tarkasta sen tähden suulakkeen pohja säännöllisesti. Kuluneet, teräväreunaiset suulakepohjat voivat aiheuttaa vaurioita hellävaraisesti käsiteltäviin lattapintoihin kuten parkettiin tai linoleumiin. Valmistaja ei vastaa mahdollisista kuluneen lattiasuulakkeen aiheuttamista vahingoista.

(Innenteil) BBHmove 05/12 24.05.2012 10:01 Uhr Seite 3637 Rikkaimurin käyttö Kuva Vapauta rikkaimurin lukitus painamalla vapautuspainiketta ja ota se pois varsi-imurista. Rakosuulake Kuva Rakojen ja kulmien yms. imurointiin. Laita rakosuulake kuvan osoittamalla tavalla rikkaimurin imuaukkoon. Kuva Ladataksesi rikkaimurin laita se varsi-imuriin ja lukitse paikalleen. Varmista, että se on oikein paikallaan. Suodattimien puhdistus Pölysäiliö on hyvä tyhjentää aina imuroinnin jälkeen. Kuva Irrota rikkaimuri varsi-imurista (katso kuva 11) Vapauta pölysäiliön lukitus vapautuspainikkeen avulla ja vedä se pois imuyksiköstä. Kuva Ota roskasuodatin ja kangassuodatin kädensijan avulla pois pölysäiliöstä ja puhdista ne ravistamalla tai harjaamalla mukana olevalla pienellä harjalla. Kuva Tyhjennä pölysäiliö. Jos suodattimet ja pölysäiliö ovat hyvin likaiset, ne voidaan pestä. Kuivaa pölysäiliö sen jälkeen kuivalla liinalla; anna suodattimien kuivua kokonaan ennen kuin laitat ne takaisin paikoilleen. Kuva a)Aseta roskasuodatin ja kangassuodatin pölysäiliöön.

Aseta pölysäiliö imuyksikköön ja lukitse paikalleen. Suodattimia on tarvittaessa saatavana huoltopalvelusta Lattiasuulakkeen puhdistus Kuva Lattiasuulake on puhdistettava säännöllisin välein. Irrota sitä varten lattiasuulake varsi-imurista. (katso kuva 5) Leikkaa harjaan kiertyneet langanpätkät ja hiukset saksilla poikki. Imuroi langanpätkät ja hiukset irti rakosuulakkeen avulla.

Hoito Kytke ennen puhdistusta rikkaimuri ja varsi-imuri pois päältä ja irrota ne latauslaitteesta. Ne voidaan pudistaa yleisesti saatavana olevilla muovinpuhdistusaineilla.

Älä käytä hankausaineita, lasin- tai yleispuhdistusaineita. Älä koskaan upota imuria veteen Akkujen hävittäminen Irrota akkulohko ennen käytetyn laitteen hävittämistä ja hävitä se erikseen. Kuva Työnnä akkukotelo auki nuolen suuntaan. Katkaise kiinnityshihna ja ota akkulohko pois paikaltaan. Katkaise liitäntäjohto ja eristä johdon päät varmuuden vuoksi yksittäin eristysnauhalla.
