KÄYTTÖOHJE MSZSF25VE3E1 MITSUBISHI

• Lue “TURVAOHJEET JA VAROITUKSET” ennen ilmastointilaitteen asennusta.

• Noudata aina kohdassa kuvattuja varoituksia ja varotoimia, sillä niissä on turvallisuuden kannalta tärkeitä tietoja.

• Säilytä tämä opas KÄYTTÖOHJEIDEN kanssa myöhempää käyttöä varten.

Asennustyökalut Ristipääruuviavain Vesivaaka Mitta Yleisveitsi tai sakset 65 mm:n reikäsaha Momenttiavain Jakoavain (tai ruuviavain) 4 mm:n kuusioavain Avarrustyökalu, R410A Mittarin jakoputki, R410A Alipainepumppu, R410A Täyttöletku, R410A Putkileikkuri ja kalvin. SISÄYKSIKKÖ

• Ilma pääsee virtaamaan esteettömästi.

• Viileä ilma leviää koko huoneeseen.

• Seinä on tukeva eikä siinä esiinny tärinää.

• Laite ei altistu suoralle auringonvalolle. Ei saa altistaa suoralle auringonvalolle myöskään pakkauksesta purkamisen ja käytön välisenä aikana.

• Tyhjennys on helppo järjestää.

• Etäisyys televisioon ja radioon on vähintään 1 m. Ilmastointilait

teen käyttö saattaa häiritä televisio- tai radiovastaanottoa. Häiriön kohteena olevaa laitetta varten saatetaan tarvita vahvistin.

• Mahdollisimman kaukana loiste- ja hehkulampuista (jotta ne eivät häiritsisi ilmastointilaitteen infrapunakaukosäätimen toimintaa).

• Ilmasuodattimen voi poistaa ja asettaa paikalleen helposti. KAUKOSÄÄDIN

• Kaukosäädin on hyvin näkyvillä ja sitä on helppo käyttää.

• Se ei ole lasten ulottuvilla.

• Valitse noin 1,2 m lattian yläpuolella oleva paikka. Tarkista, että sisäyksikkö kykenee vastaanottamaan tästä paikasta lähtevät kaukosäätimen signaalit häiriöittä (laitteesta kuuluu yksi tai kaksi piippausta). Kiinnitä sitten kaukosäätimen teline pylvääseen tai seinään ja asenna langaton kaukosäädin. Huomautus: Jos huoneessa käytetään invertterityyppisiä loistelamppuja, laite ei ehkä kykene vastaanottamaan langattoman kaukosäätimen signaaleja. ULKOYKSIKKÖ

• Laite ei altistu voimakkaalle tuulelle.

• Ilma pääsee virtaamaan esteettömästi ja pölyttömästi.

• Sadetta ja suoraa auringonvaloa voidaan välttää mahdollisimman paljon.

• Laitteen tuottama ääni ja kuuma ilma eivät häiritse naapureita.

• Seinä tai muu tuki on riittävän tukeva ehkäisemään laitteen toiminnan aiheuttamaa ääntä ja tärinää.

• Tulenaran kaasun vuotoriskiä ei ole.

• Jos laite asennetaan korkealle, sen jalat on kiinnitettävä tukevas

• Etäisyys televisio- ja radioantenniin on vähintään 3 m. Ilmas- tointilaitteen käyttö saattaa häiritä televisio- ja radiovastaanottoa alueilla, joilla kuuluvuus on heikko. Häiriön kohteena olevaa laitetta varten saatetaan tarvita vahvistin.

• Laite on asennettava vaakasuoraan.

• Laite on suojassa lumisateelta ja lumipuuskilta. Jos alueella sataa paljon lunta, laitteen voi suojata katoksella, jalustalla ja/tai suojalaudoituksella. Huomautus: Ulkoyksikön lähelle kannattaa muodostaa putkisilmukka, joka vai- mentaa sieltä lähtevää tärinää. *1 Laite on kytkettävä kytkimeen, jossa on avoimena väh. 3 mm:n rako ja joka keskeyttää lähteen vaiheen. (Kun virta

kytkintä painetaan, kaikkien vaiheiden on keskeydyttävä.) *2 Käytä 60245 IEC 57 -määritysten mukaisia johtimia. *3 Älä koskaan käytä putkia, jotka ovat mainittuja ohuempia, sillä ne eivät ole riittävän painekestäviä. *4 Käytä kupariputkia tai saumattomia kupariseosputkia. *5 Varo painamasta tai vääntämästä putkea taivutuksen aikana. *6 Kylmäaineputken taivutussäteen on oltava vähintään 100 mm. *7 Jos putki on yli 7 m pitkä, tarvitaan kylmäaineen (R410A) lisä

täyttö. (Lisätäyttöä ei tarvita alle 7 m pitkillä putkilla.) Lisäkylmäaine = A × (putken pituus (m) – 7) *8 Eristysmateriaali: lämmönkestävä vaahtomuovi, ominaispaino 0,045. *9 Varmista, että käytät määritetyn paksuista eristystä. Liian paksu eristys saattaa aiheuttaa virheitä sisäyksikön asennukseen ja liian vähäinen eristys saattaa aiheuttaa tiputusta. Huomautus: Noudata seuraavia ohjeita, kun ilmastointilaitetta käytetään alhai

sessa ulkolämpötilassa.

• Ulkoyksikköä ei saa asentaa paikkaan, jossa sen ilmansyöttö- ja -poistopuolet voivat altistua suoraan tuulelle.

• Tuulelle altistumisen välttämiseksi ulkoyksikkö on asennettava ilmansyöttöpuoli seinää vasten.

• Tuulelle altistumista voi ehkäistä suojaamalla ulkoyksikön ilmanpoistopuolen suojauslaudoituksella. Seuraavan tyyppisiä sijoituspaikkoja kannattaa välttää, sillä niissä voi esiintyä ilmastointilaitteelle haitallisia ongelmia:

• Tulenarkojen kaasujen vuotomahdollisuus.

• Roiskuvaa öljyä tai öljyistä savua (kuten keittiöt ja tehtaat, joissa laitteen muoviosat saattaisivat vaurioitua).

• Suuri suolapitoisuus, esimerkiksi merenranta-alue. 6XO¿GLNDDVXQPXRGRVWXVWDHVLPHUNLNVLNXXPLDOlKWHLWl

• Käytössä on korkeataajuuslaitteita tai langattomia laitteita.

• Paikat, joissa esiintyy korkeita haihtuvien orgaanisten yhdistei

den, kuten ftalaattiyhdisteiden ja formaldehydin, pitoisuuksia. Ne voivat aiheuttaa kemiallista halkeilua. Malli Verkkovirta *1 Johtimien tekniset tiedot *2 Putkien koot (paksuus *3, *4) Sisäyksikkö Ulkoyksikkö Nimellisjännite Taajuus Katkaisukapa- siteetti Virtajohto Sisä-/ulkoyksikön kytkentäjohdin Kaasu/neste MSZ-SF25VE MSZ-SF35VE MSZ-SF42VE MUZ-SF25VE(H) MUZ-SF35VE(H) MUZ-SF42VE(H) 230 V 50 Hz 10 A 3-johdin 1,0 mm

ø12,7 / 6,35 mm (0,8 mm) (SF25, 35, 42/SF50) Putkien pituus ja korkeuserot Putken enimmäispituus 20/30 m Korkeuden enimmäisero 12/15 m Taivutusten enimmäismäärä *5, *6

Kylmäainemäärän säätö A *7 30/20 g/m Eristyspaksuus *8, *9 8 mm SUOMI Alkuperäistekstin käännös SPLIT-TYYPPISET ILMASTOINTILAITTEET ASENNUSOPAS JG79D066H01 Mallit luetellaan kohdassa 1-3. Multi-yksiköiden asennuksesta on lisätietoja Multi-ulkoyksikön asennus- ohjeissa. HUOMIO (Virheellinen käyttö saattaa johtaa vakavaan henkilövahinkoon tietyissä ympäristöissä.) N Älä asenna laitetta itse (käyttäjä). Puutteellinen asennus saattaa aiheuttaa tulipalon tai sähköiskun, laitteen putoamisesta johtuvan henkilövahingon tai vesivuodon. Ota yhteys tuotteen jälleenmyyjään tai valtuutettuun asenta- jaan. N Suorita asennus turvallisesti ja asennusoppaan ohjeiden mukaan. Puutteellinen asennus saattaa aiheuttaa tulipalon tai sähköiskun, laitteen putoamisesta johtuvan henkilövahingon tai vesivuo- don. N Käytä turvallisuussyistä laitteen asennuksen aikana asian- mukaisia suojavarusteita ja työkaluja. Muutoin seurauksena voi olla henkilövahinko. N Asenna laite tukevasti paikkaan, jossa rakenne on riittävän vahva kantamaan sen painon. Jos asennuspaikan rakenne ei kestä laitteen painoa, laite saattaa pudota ja aiheuttaa henkilövahinkoja. N Varmista, että sähköasennuksen suorittaa pätevä ja kokenut sähköasentaja ja että se suoritetaan asennusoppaan mu- kaan. Käytä aina erillistä piiriä, äläkä kytke samaan piiriin muita sähkölaitteita. Jos piirin teho ei riitä tai sähköasennuksessa on puutteita, seurauksena saattaa olla tulipalo tai sähköisku. N Maadoita laite asianmukaisesti. Älä kytke maadoitusjohdinta kaasu- tai vesiputkeen, ukkosen- johdattimen tai puhelimen maadoitusjohtimeen. Virheellinen maadoitus voi aiheuttaa sähköiskun. N Älä vahingoita johtoja käyttämällä liikaa voimaa kompo- nenttien tai ruuvien käsittelyssä. Vahingoittuneet johdot saattavat aiheuttaa tulipalon tai sähkö- iskun. N Varmista, että katkaiset verkkovirran ennen sisäyksikön piirilevyn tai johtojen asennusta. Muutoin seurauksena voi olla sähköisku. N Kytke sisä- ja ulkoyksiköt turvallisesti käyttämällä määritet- tyjä johtoja. Kytke johdot tukevasti riviliittimeen niin, että johtimet eivät vedä tai aiheuta liitäntäosiin rasitusta. Älä käytä jatkojohtoja tai väliliitäntöjä. Jos johtoja ei kytketä ja kiinnitetä asianmukaisesti, seurauksena saattaa olla tulipalo. N Laitetta ei saa asentaa paikkaan, jossa saattaa esiintyä tulenarkojen kaasujen vuotoja. Jos vuotanutta kaasua kerääntyy laitteen lähelle, seurauksena saattaa olla räjähdys. N Virtajohtoon ei saa kytkeä väliliitäntöjä tai jatkojohtoja eikä samaan pistorasiaan saa kytkeä useita laitteita. Muutoin seurauksena saattaa olla esimerkiksi viallisen kontaktin tai eristyksen tai sallitun tehon ylityksen aiheuttama tulipalo tai sähköisku. N Varmista, että käytät tuotteen mukana toimitettuja tai asen- nusta varten määritettyjä osia. Virheellisten osien käyttö saattaa johtaa esimerkiksi tulipalon, sähköiskun tai laitteen putoamisen aiheuttamaan henkilövahin- koon tai vesivuotoon. N Varmista ennen virtajohdon kytkemistä, että pistorasiassa tai pistokkeessa ei ole pölyä, tukoksia tai irto-osia. Varmista, että työnnät pistokkeen pistorasiaan kokonaan. Jos pistokkeessa tai pistorasiassa on pölyä, tukoksia tai irto-osia, seurauksena saattaa olla sähköisku tai tulipalo. Jos pistokkeessa on irrallisia osia, vaihda pistoke. N Kiinnitä sisäyksikön sähköosien suojus ja ulkoyksikön huoltoluukku tukevasti paikalleen. Jos niitä ei kiinnitetä paikalleen tukevasti, seurauksena saattaa olla esimerkiksi pölyn tai veden aiheuttama sähköisku tai tuli- palo. N Varmista laitteen asennuksen, siirron tai huollon yhteydes- sä, että jäähdytyspiiriin ei pääse mitään muuta ainetta kuin määritettyä kylmäainetta (R410A). Jos piiriin pääsee vieraita aineita, kuten ilmaa, seurauksena saat- taa olla liiallinen paineen nousu sekä räjähdys tai henkilövahinko. Muun kuin järjestelmälle määritetyn kylmäaineen käyttäminen aiheuttaa mekaanisen vian, järjestelmän toimintahäiriön tai lai- tevaurion. Pahimmassa tapauksessa tämä voi tehdä tuotteesta vaarallisen. N Kylmäaineen ei saa antaa purkautua ilmaan. Jos kylmäainet- ta pääsee vuotamaan asennuksen aikana, tuuleta huone. Jos kylmäainetta joutuu kosketuksiin ilman kanssa, saattaa syntyä haitallista kaasua. Vuotava kylmäaine voi aiheuttaa tukehtumisen. Ilmanvaihdon on oltava EN378-1-standardin mukainen. N Varmista asennuksen päätteeksi, että kylmäainekaasua ei vuoda. Jos kylmäainekaasua vuotaa sisätiloissa ja joutuu kosketuksiin esimerkiksi lämmityslaitteiden tai hellan liekin kanssa, saattaa syntyä haitallisia aineita. N Käytä asennuksessa asianmukaisia työkaluja ja putkima- teriaaleja. R410A:n paine on 1,6 kertaa suurempi kuin R22:n paine. Jos asennusta ei suoriteta oikein tai asianmukaisia työkaluja ja materiaaleja ei käytetä, seurauksena saattaa olla henkilövahinko tai putken halkeaminen. N Kun kylmäainetta tyhjennetään pumppaamalla, kompressori on pysäytettävä ennen kylmäaineputkien irrottamista. Jos kylmäaineputket irrotetaan kompressorin ollessa käynnissä ja sulkuventtiilin ollessa auki, putkeen saattaa päästä ilmaa ja kylmäainesyklin paine kohota liikaa. Tällöin seurauksena voi olla henkilövahinko tai putkien halkeaminen. N Kun laitetta asennetaan, kylmäaineputket on kytkettävä tukevasti ennen kompressorin käynnistystä. Jos kompressori käynnistetään ennen kylmäaineputkien kytke- mistä ja sulkuventtiilin ollessa auki, putkeen saattaa päästä ilmaa ja kylmäainesyklin paine kohota liikaa. Tällöin seurauksena voi olla henkilövahinko tai putkien halkeaminen. N Kiristä kaulusmutteri momenttiavaimella tämän oppaan ohjeiden mukaan. Jos mutteria kiristetään liikaa, se voi rikkoutua pitkässä käytössä ja aiheuttaa kylmäainevuodon. N Laite on asennettava maakohtaisten sähköasennussään- nösten mukaan. N Asenna maavuotokytkin, jos asennuspaikka edellyttää sitä. Jos maavuotokytkintä ei asenneta, seurauksena saattaa olla sähköisku. N Poistoputki- ja putkiasennus on suoritettava turvallisesti ja asennusoppaan ohjeiden mukaan. Jos poistoputki- ja putkiasennuksessa on puutteita, laitteesta saattaa vuotaa vettä, joka kastelee ja vahingoittaa kotia ja esineistöä. N Älä kosketa ulkoyksikön ilmansyöttöä tai alumiinisäleik- köä. Se saattaisi aiheuttaa vakavan henkilövahingon. N Ulkoyksikköä ei saa asentaa alueelle, jonne saattaa päästä pieniä eläimiä. Jos eläimet pääsevät laitteen sisään ja koskettavat sen sähkö- osia, seurauksena saattaa olla toimintahäiriö, savua tai tulipalo. Käyttäjää on myös neuvottava pitämään laitetta ympäröivä alue siistinä. VAROITUS (Voi johtaa kuolemaan tai vakavaan henkilövahinkoon jne.)2-4. PUTKIMUOVAUS JA POISTOPUTKI Putkimuovaus

• Aseta poistoletku kylmäaineputken alle.

• Varmista, että poistoletkussa ei ole mutkia tai poimuja.

• Älä vedä letkua teipin kiinnittämisen yhteydessä.

• Jos poistoletku viedään sisätilan kautta, kiedo sen ympärille eristysmateriaalia (saatavana yleisesti).

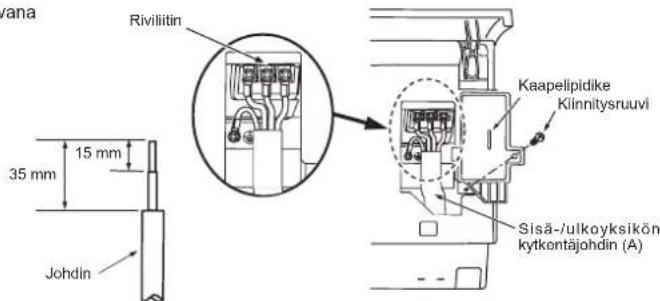

4) Löysää riviliittimen ruuvia. Kytke ensin maadoitusjohdin ja sitten sisä-/ulkoyksikön kytken-

täjohdin (A) riviliittimeen oikeaan paikkaan. Varo, ettet kytke johtoja väärin. Kytke johdin riviliittimeen tukevasti niin, että sen ydin ei ole esillä missään kohtaa. Varmista myös, että riviliittimen liitäntäosiin ei kohdistu ulkoista rasitusta.

5) Kiristä riviliittimen ruuvit tukevasti, jotta ne eivät löystyisi käytössä. Tarkista vetämällä

kiristettyjä johtimia kevyesti, että ne eivät pääse liikkumaan.

6) Kytke sisä-/ulkoyksikön kytkentäjohdin (A) ja maadoitusjohdin kaapelipidikkeeseen.

Muista aina kytkeä kaapelipidikkeen vasen puoli. Kiinnitä kaapelipidike tukevasti.

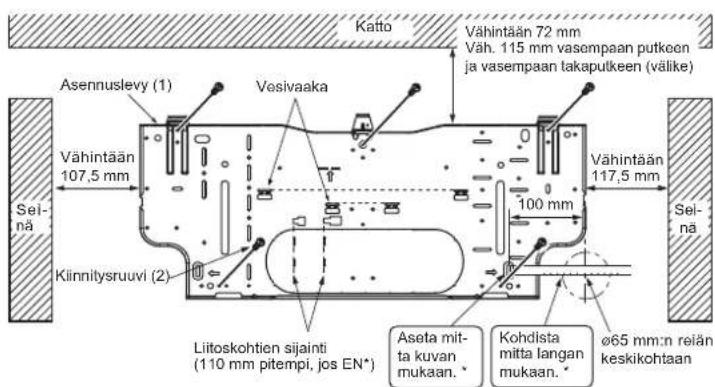

2-1. ASENNUSLEVYN KIINNITYS

• Paikanna seinästä sopiva rakenne (esimerkiksi pystytuki) ja kiinnitä asennuslevy (1) vaakasuoraan kiristämällä kiinnitysruuvit (2) huolellisesti.

• Varmista asennuslevyn (1) tärinän estämiseksi, että kiinnitysruuvit asetetaan kuvan mukaisiin reikiin. Kiinnitystä voi tukea asettamalla ruuvit myös muihin reikiin.

• Kun reikäaihio on poistettu, suojaa reiän reunat vinyyliteipillä johdinten vahingoittumisen estämiseksi.

• Jos betoniseinässä käytetään upotettavia pultteja, asennuslevy (1) kiinnitetään käyttämällä 11 × 20 · 11 × 26 ovaalireikää (kaltevuus 450 mm).

• Jos upotettava pultti on liian pitkä, sen voi vaihtaa lyhyempään, yleisesti saatavana olevaan pulttiin.

2-2. SEINÄREIÄN PORAUS

1) Merkitse reiän sijainti seinällä.

2) Poraa ø65 mm:n reikä. Seinän ulkopuolella reiän on

oltava 5-7 mm sisäpuolen reikää alempana.

3) Aseta holkki (C) reikään.

Asennuslevy (1)ø65 mm:n reiänkeskikohtaanVähintään117,5 mmVähintään107,5 mmVähintään 72 mm Väh. 115 mm vasempaan putkeen ja vasempaan takaputkeen (välike)Katto Sei-

• Vasen reikä samoin. Aseta mit-ta kuvanmukaan. *Kohdistamitta langanmukaan. *100 mmVesivaaka

2-3. SISÄYKSIKÖN JOHTIMIEN KYTKENTÄ

Sisä-/ulkoyksikön johtimet voi kytkeä irrottamatta etupaneelia.

3) Vie sisä-/ulkoyksikön kytkentäjohdin (A) sisäyksikön takaa ja valmista johtimen pää.

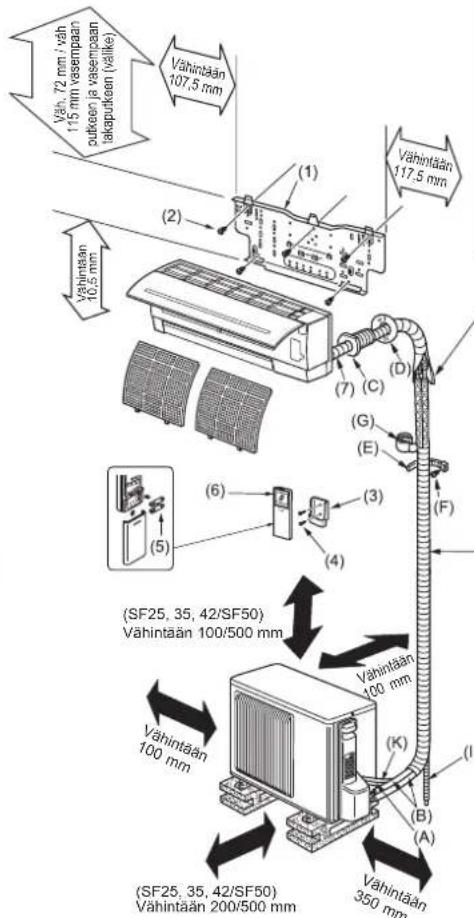

LISÄVARUSTEET Tarkista seuraavat osat ennen asennusta. <Sisäyksikkö> (1) Asennuslevy 1 (2) Asennuslevyn kiinnitysruuvi 4×25mm

(3) Kaukosäätimen teline 1 (4) Kiinnitysruuvi, (3), 3,5 × 16 mm (musta)

(5) Paristo (AAA), (6) 2 (6) Langaton kaukosäädin 1 (7) Huopateippi (vasempaan putkeen tai vasem- paan takaputkeen)

<Ulkoyksikkö> (8) Poistotulppa (vain VE-tyyppi)

ASENNUSPAIKALLA TARVITTAVAT TARVIKKEET (A) Sisä-/ulkoyksikön kytkentäjohdin* 1 (B) Jatkoputki 1 (C) Seinäreiän holkki 1 (D) Seinäreiän suojus 1 (E) Putken kiinnike 2-5 (F) Kiinnitysruuvi, (E),4×20mm 2-5 (G) Putkiteippi 1 (H) Kittiä 1 (I) Poistoletku (tai pehmeä PVC-letku, sisähalkaisija 15 mm, tai kova PVC-putki VP16)

(J) Jäähdytysöljy 1 (K) Virtajohto* 1 NesteputkiKaasuputkiHuopateippi (7)Sisä-/ulkoyksikönkytkentäjohdin (A)Putkiteippi (G)

2. SISÄYKSIKÖN ASENNUS

*Huomautus: Sijoita sisä-/ulkoyksikön kytkentäjohdin (A) ja virtajohto (K) vähintään 1 m:n etäisyydelle tele

visioantennin johtimesta. Vähintään 117,5

Väh. 72 mm / väh115 mm vasempaanputkeen ja vasempaantakaputkeen (välike)Vähintään10,5 mm 1-4. ASENNUSKAAVIO Laitteen saa asentaa vain valtuutettu asentaja ja paikallisten määräysten mukaisesti. SisäyksikköSeinäreiänholkki (C)Leikkaa kiin-nike sopivanpituiseksi.Putken kiinnike (E) Varmista käyttämällä seinäreiän holkkia (C), että sisä-/ulkoyksikön kyt- kentäjohdin (A) ei pääse koskettamaan seinän me- talliosia. Holkki estää myös jyrsijöiden mahdollisesti aiheuttamat vahingot, jos seinärakenne on ontto. Seinäreiän suojus (D)Tiivistä seinäreikäkitillä (H).Kiinnitä putkiseinään putkenkiinnikkeellä (E).Kiinnitysruuvi (F) Tiivistä putki vuototestin jälkeen eristysmateriaalilla ja varmista, että eristykseen ei jää rakoja. Jos putket on kiinnitettävä metallia (tinapäällystys) tai metalliverkkoa sisältävään seinään, aseta seinän ja putken väliin vähintään 20 mm:n paksuinen, kemialli

sesti käsitelty puuvälike tai kiedo putkeen 7–8 kierrosta vinyyliteppiä. Jos asennuksessa on tar

koitus käyttää entisiä putkia, käytä laitetta COOL (Viileä) -toiminnolla 30 minuutin ajan ja suorita pumppu

tyhjennys ennen vanhan ilmastointilaitteen poistoa. Tee uusi putkiavarrus uuden kylmäaineen mukaan. Ulkoyksikkö saattaa olla eri näköinen eri malleissa. SisäriviliitinSisä-/ulkoyksikönkytkentäjohdin (A)UlkoriviliitinMaadoitus-johdin (vihreä/keltainen)

• Jätä kytkentäjohtimiin hiukan lisäpituutta myö- hempää huoltoa varten.

• Jätä maadoitusjohdin hiukan muita pidemmäksi (vähintään 60 mm).

• Älä taita johtimien ylimääräistä osaa tai ahda sitä pieneen tilaan. Varo vahingoittamasta johtimia.

• Kiinnitä kaikki ruuvit niitä vastaaviin liitäntöihin, kun kiinnität johdon tai johtimen riviliittimeen. Huomautus: Älä aseta johtimia sisäyksikön ja asennuslevyn (1) väliin. Vahingoittuneet johti

met voivat kuumentua tai aiheuttaa tulipalon. SeinäUlkopuoliø65 mm5-7 mm(SF25, 35, 42/SF50)Vähintään 200/500 mm(SF25, 35, 42/SF50)Vähintään 100/500 mm Ulkoyksikön poistoputki <vain VE-tyyppi>

• Asenna poistoputki ennen sisä- ja ulko- yksikön putkiliitosta.

• Liitä poistoletku (I) (sisähalkaisija 15 mm) kuvan mukaan.

• Varmista, että poistoputki viettää alas- päin, jotta poistovesi pääsisi virtaamaan sujuvasti. Huomautus: Laite on asennettava vaakasuoraan. Älä käytä poistotulppaa (8) kylmillä alueilla, sillä poistovesi saattaa jäätyä ja pysäyttää tuulettimen toiminnan. Ulkoyksikkö muodostaa kondenssivettä lämmityksen aikana. Valitse asennuspaik- ka siten, että ulkoyksikkö tai sen alusta eivät kastu poistovedestä ja että jäätyvä poistovesi ei voi vaurioittaa niitä. IlmansyöttöIlmanpoisto Ulkoyksikön asennus (SF25, 35, 42/SF50) 2/4-10 mm × 21 mm:n tila 800/840 mm150/175 500 mm344,5/390 mm285/330 mm304-325/349-371 mm40 mm (8) (I) Liitoskohtien sijainti(110 mm pitempi, jos EN*)RiviliitinKiinnitysruuviSisä-/ulkoyksikönkytkentäjohdin (A)KaapelipidikeJohdin15 mm35 mmPutkien vienti vasemmalta tai takaa vasemmalta Huomautus: Muista kiinnittää poistoletku ja -korkki uudelleen, jos putket viedään vasemmalta tai takaa vasemmalta. Muutoin poistoletkusta voi tip

1) Aseta kylmäaineputki ja poistoletku vierekkäin ja kiedo

niiden ympäri huopateippiä (7) alkaen loppupäästä. Aseta huopateipin (7) reunat päällekkäin noin 1/3 teipin leveydestä. Kiinnitä huopateipin (7) pää sidekiinnittimel

2) Poista sisäyksikössä takana oikealla oleva poistokorkki

• Tartu korkin päässä olevaan kuperaan kohtaan ja vedä korkki pois.

3) Irrota sisäyksikössä takana vasemmalla oleva poistoletku

• Tartu nuolilla merkittyyn pidikkeeseen ja vedä letkua eteenpäin.

4) Aseta poistokorkki sisäyksikön takana olevaan paikkaan,

johon poistoletku kiinnitetään (kuva 3).

• Aseta korkin päässä olevaan reikään tylppäkärkinen työkalu (kuten ruuviavain) ja työnnä korkki kokonaan poistoastiaan.

5) Aseta poistoletku kokonaan sisäyksikön takana oikealla

olevaan poistoastiaan (kuva 4).

• Tarkista, että letku on kiinnitetty tukevasti poistoastian asennuskohdan ulokkeeseen.

6) Aseta poistoletku seinäreiän holkkiin (C). Ripusta sisäyk

sikön yläosa asennuslevyyn (1). Siirrä sitten sisäyksikkö kokonaan vasemmalle. Tämä helpottaa putkien asetta

mista yksikön taakse.

7) Leikkaa laitteen pakkauksesta pala pahvia, kääri se rullalle

ja kiinnitä se takarunkoon välikkeeksi, jonka avulla voit nostaa sisäyksikköä (kuva 5).

8) Liitä kylmäaineputki jatkoputkeen (B).

9) Kiinnitä sisäyksikön alaosa asennuslevyyn (1) työntämällä

1) Leikkaa kupariputki asianmukaisesti putkileikkurilla

2) Poista kaikki purseet putken poikkileikkausreunasta

• Aseta kupariputken pää alaspäin purseen poiston ajaksi, jotta purseet eivät putoaisi putkeen.

3) Poista sisä- ja ulkoyksikköön kiinnitetyt kaulusmutterit

ja aseta ne putkeen purseen poiston jälkeen. (Niitä ei voi asettaa putkeen avarruksen jälkeen.)

4) Avarrus (kuvat 4 ja 5). Käytä taulukossa ilmoitetun

kokoista kupariputkea ja kiinnitä se lujasti. Valitse taulukosta A mm -arvo käytettävän työkalun mukaan.

• Vertaa avarrusta kuvaan 6.

• Jos avarrus on virheellinen, leikkaa avarrettu osa pois ja suorita avarrus uudelleen. 3-3. PUTKILIITOKSET

• Kiristä kaulusmutteri momenttiavaimella taulukon ohjeiden mukaan.

• Jos mutteria kiristetään liikaa, se voi rikkoutua ajan myötä ja aiheuttaa kylmäainevuodon.

• Kääri putken ympärille eristysmateriaalia. Paljaan putken koskettamisesta voi seurata palo- tai paleltumavammoja. Sisäyksikön putkiliitokset Liitä sisäyksikköön sekä neste- että kaasuputki.

• Levitä putken istukkapinnalle ohuelti jäähdytysöljyä (J).

• Kohdista ensin putken keskikohta ja kiristä sitten kaulusmutteria 3-4 kierrosta.

• Kiristä sisäyksikön liitoskohdat kiristysmomenttitaulukon arvojen mukaan kahden avaimen avulla. Avarruskohta vahingoittuu, jos sitä kiristetään liikaa. Ulkoyksikön putkiliitokset Liitä putket ulkoyksikön sulkuventtiilin putkiliitokseen samoin kuin sisäyksikössä.

• Käytä kiristyksessä momenttiavainta tai ruuviavainta sekä samaa kiristysmomenttia kuin sisäyksikössä.

3-4. ERISTYS JA TEIPPAUS

1) Peitä putkiliitokset putkisuojalla.

2) Suojaa ulkoyksikön putket eristyksellä, mukaan lukien venttiilit.

3) Teippaa putki teipillä (G) alkaen ulkoyksikön aukosta.

• Kiinnitä putkiteipin (G) pää teipillä, jossa on tarttuva pinta.

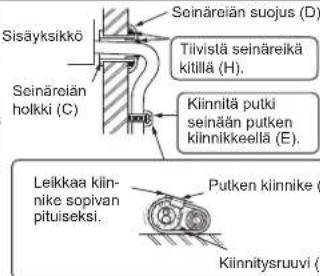

• Jos putket viedään sisäkaton yläpuolelta, kaapista tai tilasta, jossa on korkea lämpötila ja kosteusprosentti, ehkäise kondensaation muodostuminen suojaamalla putket myös yleisesti saatavana olevalla eristysmateriaalilla. Putkien vienti takaa, oikealta tai alakautta

1) Aseta kylmäaineputki ja poistoletku vierekkäin

ja kiedo niiden ympäri putkiteippiä (G) alkaen loppupäästä.

2) Aseta putki ja letku seinäreiän holkkiin (C). Ri

pusta sisäyksikön yläosa asennuslevyyn (1).

3) Varmista liikuttamalla sisäyksikköä sivusuun

nassa, että se on kiinnitetty asennuslevyyn (1) tukevasti.

4) Kiinnitä sisäyksikön alaosa asennuslevyyn (1) työntämällä se paikalleen.

Putken halkaisija (mm) Mutteri (mm) A (mm) Kiristysmomentti Kiristys- viputyyp- pinen työkalu, R410A Kiristys- viputyyp- pinen työkalu, R22 Siipimutte- rityyppinen työkalu, R22 N•m kgf•cm

• Jos poistoletkun jatke viedään sisätilan kautta, sen ympäri on kiedottava yleisesti saatavana olevaa eristysmateriaalia.

• Poistoletkun on vietettävä alaspäin virtauksen helpottamiseksi (kuva 1).

• Jos sisäyksikön mukana toimitettu poistoletku on liian lyhyt, siihen voidaan liittää asennuspaikalla jatkoletku (I) (kuva 2).

• Jos poistoletku liitetään kovaan vinyylikloridiputkeen, se on asetettava tukevasti putken sisään (kuva 3). Poistoputkia ei saa asentaa seuraavan kuvan mukaan. Ei saa nostaa. Kerääntynyt sadevesi Ilmaa Aaltoilua Vesivuoto Vesivuoto Vesivuoto Poistoletkun pää on vedessä. Oja/kouru Vähintään 50 mm:n väli. Leikkaa tästä, jos putket viedään oikealta. Leikkaa tästä, jos putket viedään alakautta. Kupari- putki Hyvä Vino Epätasainen Purseita Huono Kuva 1 Kuva 2 Purse Kupariputki Varakalvin Putkileikkuri Kiristysviputyyppi Avarrustyökalu Kuva 4Kuva 3 Tasainen kaikkialta Tasapitkä kaikkialta Sisäpinta on kiiltävä eikä siinä ole naarmuja. Kaulusmutteri Suulake Kuva 5 Kuva 6 Viettää alaspäin Poisto- letku Pehmeä letku, sisähalkaisija 15 mm Poistoletku Kova vinyylikloridiputki, sisähalkaisija 30 mm Aseta letku putken sisään tukevasti. Erikokoisten osien liitos Vähintään 70 cm Kuva 1 Kuva 2 Kuva 3

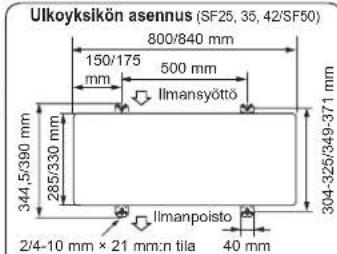

3. ULKOYKSIKÖN ASENNUS

Kupariputki Siipimutterityyppi

3-1. ULKOYKSIKÖN JOHTIMIEN KYTKENTÄ

1) Avaa huoltoluukku.

2) Löysää riviliittimen ruuvia ja kytke sisäyksiköstä tuleva sisä-/ulkoyksikön kytkentäjoh

din (A) riviliittimeen oikeaan paikkaan. Varo, ettet kytke johtoja väärin. Kytke johdin riviliittimeen tukevasti niin, että sen ydin ei ole esillä missään kohtaa. Varmista myös, että riviliittimen liitäntäosiin ei kohdistu ulkoista rasitusta.

3) Kiristä riviliittimen ruuvit tukevasti, jotta ne eivät löystyisi käytössä. Tarkista vetämällä

kiristettyjä johtimia kevyesti, että ne eivät pääse liikkumaan.

4) Kytke virtajohto (K).

5) Kiinnitä sisä-/ulkoyksikön kytkentäjohdin (A) ja virtajohto (K) johtopidikkeellä.

6) Sulje huoltoluukku tiiviisti.

VAROITUS Kun laitetta asennetaan, kylmäaineputket on kytkettävä tukevasti ennen kompressorin käynnistystä. Johdin Riviliitin 35 mm 15 mm Johtopidike <SF25, 35, 42>

• Jätä maadoitusjohdin hiukan muita pidemmäksi (vähintään 100 mm).

• Jätä kytkentäjohtimiin hiukan lisäpituutta myöhempää huoltoa varten.

• Kiinnitä kaikki ruuvit niitä vas- taaviin liitäntöihin, kun kiinnität johdon tai johtimen riviliittimeen. Sisä-/ulkoyksikön kytkentäjohdin (A) Virtajohto (K) Johtopidike <SF50> Poistokorkki Poistokorkki Poistoletku Leikkaa tästä, jos putket viedään vasemmalta. Poistokorkki Putkiteippi (G) Poistoletku Kuva 1 Kuva 2 Kuva 3 Kuva 4 Kuva 5 Huopateippi (7)4-1. ILMAUSPROSESSIT JA VUOTOTESTI

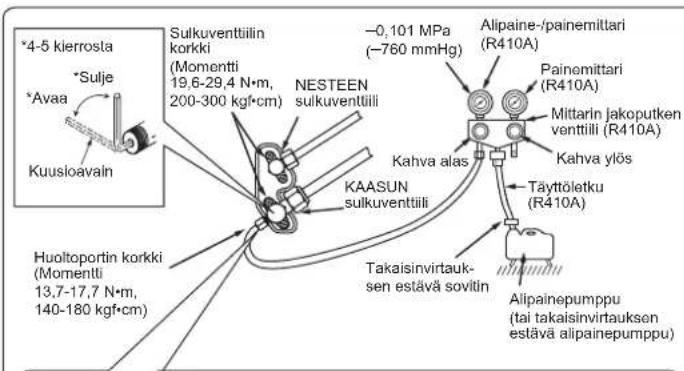

1) Poista ulkoyksikön kaasuputken sivussa olevan sulkuventtiilin huoltoportin korkki. (Sul-

kuventtiilit toimitetaan täysin suljettuna ja korkki paikallaan.)

2) Liitä mittarin jakoputken venttiili ja alipainepumppu ulkoyksikön kaasuputkipuolen sulku

venttiilin huoltoporttiin.

1) Kytke virtajohto pistorasiaan ja/tai paina katkaisinta.

COOL (Viileä) -tila painamalla hätäkytkintä kerran ja HEAT (Lämpö) -tila painamalla kytkintä kaksi kertaa. Koekäyttö kestää 30 minuuttia. Jos vasemmanpuoleinen toimintamerkkivalo vilkkuu 0,5 sekunnin välein, tarkista, että sisä-/ulkoyksikön kytkentäjohdin (A) on kytketty oikein. Koekäytön jälkeen käynnistyy hätätila (määritetty lämpötila 24°C).

3) Pysäytä toiminta painamalla hätäkytkintä useita kertoja, kunnes

kaikki merkkivalot sammuvat. Lisätietoja on käyttöohjeissa. Kaukosäätimen (infrapuna) signaalin vastaanottotesti Paina kaukosäätimen (6) ON/OFF-painiketta ja tarkista, että sisäyksiköstä kuuluu elektro

ninen äänimerkki. Sammuta laite painamalla ON/OFF-painiketta uudelleen.

• Kun kompressori pysähtyy, uudelleenkäynnistyksen estävä laite estää kompressoria käynnistymästä uudelleen 3 minuuttiin ilmastointilaitteen suojaamiseksi.

4-3. AUTOMAATTINEN UUDELLEENKÄYNNISTYSTOIMINTO

Laitteessa on automaattinen uudelleenkäynnistystoiminto. Jos virransaanti keskeytyy käytön aikana esimerkiksi sähkökatkon vuoksi, toiminto käynnistää laitteen automaattisesti entisillä asetuksilla virransaannin palauduttua. (Lisätietoja on käyttöohjeissa.)

• Selitä käyttäjälle KÄYTTÖOHJEIDEN avulla, miten ilmastointilaitetta käytetään (kau- kosäätimen käyttö, ilmasuodattimien poisto, kaukosäätimen poisto telineestä ja asetus telineeseen, puhdistus, varoitukset jne.).

• Suosittele, että käyttäjä tutustuu KÄYTTÖOHJEISIIN huolellisesti.

5-1. PANEELIEN POISTO JA ASENNUS

5-3. PUMPPUTYHJENNYS Kun ilmastointilaite siirretään tai hävitetään, järjestelmä on pumpattava tyhjäksi seuraavien ohjeiden mukaan, jotta kylmäainetta ei pääsisi ilmaan.

1) Liitä mittarin jakoputken venttiili ulkoyksikön kaasuputkipuolen sulkuventtiilin huoltoport

2) Sulje ulkoyksikön nesteputkipuolen sulkuventtiili kokonaan.

3) Sulje ulkoyksikön kaasuputkipuolen sulkuventtiili lähes kokonaan niin, että se on helppo

4) Käynnistä COOL-hätätilakäyttö.

Käynnistä COOL- hätätilakäyttö irrottamalla virtajohto ja/tai kääntämällä katkaisinta. Odota 15 sekuntia ja kytke sitten virtajohto ja/tai käännä katkaisijaa. Paina lopuksi hätäkatkaisinta kerran. ( COOL-hätätilakäyttö voi olla käynnissä enintään 30 minuuttia kerrallaan.)

5) Sulje ulkoyksikön kaasuputkipuolen sulkuventtiili kokonaan, kun painemittarin lukema

COOL-hätätilakäyttö. Paina hätäkytkintä useita kertoja, kunnes kaikki merkkivalot sammuvat. Lisätietoja on käyttöohjeissa.

5-2. SISÄYKSIKÖN POISTO

Irrota sisäyksikön alaosa asennuslevystä. Kulmaosan irrotus: irrota sisäyksikön vasen ja oikea kulma

osa sekä vedä sitä alas- ja eteenpäin kuvan osoittamalla tavalla. Laitteen poisto

1) Avaa ylemmät ja alemmat siivet kuvien

mukaisesti ohuella työkalulla. Irrota sitten vaakasuuntaiset siivet.

2) Poista paneelien 2 kiinnitysruuvia.

3) Poista paneelit. Poista alaosa ensin oikealta

1) Asenna paneelit päinvastaisessa järjestyksessä kuin

2) Varmista, että painat nuolien osoittamista kohdista,

jotta paneelit kiinnittyisivät laitteeseen kunnolla.

3) Asenna vaakasuuntaiset siivet.

KAASUN sulkuventtiili Sulkuventtiilin korkki (Momentti 19,6-29,4 N•m, 200-300 kgf

• cm) Alipainepumppu (tai takaisinvirtauksen estävä alipainepumppu) Mittarin jakoputken venttiili (R410A) Alipaine-/painemittari (R410A) –0,101 MPa

–760 mmHg) Kahva alas Kahva ylös Takaisinvirtauk- sen estävä sovitin Täyttöletku (R410A) *Sulje *Avaa Kuusioavain Ohjausventtiilin käyttöön liittyvät varotoimet Kun ohjausventtiiliä asennetaan huoltoporttiin, liiallinen paine voi vääristää tai löystää venttiilin sisä

osia. Tästä saattaa olla seurauksena kaasuvuoto. Huoltoportti Täyttöletku Runko Sulje Avaa Ohjausventtiili

Varmista ennen ohjausventtiilin asen- tamista huoltoporttiin, että venttiilin sisäosa on suljetussa asennossa, ja kiristä sitten A-osa. Älä kiristä A-osaa tai käännä runkoa venttiilin sisäosan ollessa auki. Huoltoportin korkki (Momentti 13,7-17,7 N•m, 140-180 kgf•cm) *4-5 kierrosta

3) Käytä alipainepumppua. (Tyhjiöi yli 15 minuuttia.)

4) Tarkista alipaine mittarin jakoputken venttiilistä, sulje venttiili ja pysäytä pumppu.

5) Anna laitteen seistä muutaman minuutin ajan. Varmista, että mittarin jakoputken venttiilin

osoitin pysyy samassa asennossa. Varmista, että painemittarin lukema on –0,101 MPa [mittari] (–760 mmHg).

6) Poista mittarin jakoputken venttiili huoltoportin sulkuventtiilistä nopeasti.

7) Kun kylmäaineputket on liitetty ja tyhjennetty, avaa kaasu- ja nesteputkien molempien

puolien kaikki sulkuventtiilit kokonaan. Jos venttiilejä ei avata kokonaan, toiminta heik

kenee ja voi aiheuttaa ongelmia.

8) Lisää määritetty määrä kylmäainetta kohdan 1-3 mukaan. Lisää nestemäinen kylmäaine

järjestelmään hitaasti. Muutoin kylmäaineen koostumus järjestelmässä saattaa muuttua ja vaikuttaa laitteen toimintaan.

9) Aseta järjestelmä aloitustilaan kiristämällä huoltoportin korkki.

NESTEEN sulkuventtiili Varoitus:

• Koekäytön tai kaukosignaalin vastaanottotestin jälkeen laite on sammutettava hätäkyt

kimellä tai kaukosäätimellä, ennen kuin verkkovirransaanti katkaistaan. Muutoin laite saattaa käynnistyä, kun verkkovirransaanti jatkuu. Käyttäjälle

• Varmista, että selität käyttäjälle automaattisen uudelleenkäynnistystoiminnon käytön laitteen asennuksen jälkeen.

• Jos automaattista uudelleenkäynnistystoimintoa ei tarvita, sen voi poistaa käytöstä. Pyydä huoltoedustajalta tietoja toiminnon poistamisesta käytöstä. Lisätietoja on myös huolto-oppaassa.

VAROITUS Kun kylmäainetta tyhjennetään pumppaamalla, kompressori on pysäytettävä ennen kylmäaineputkien irrottamista. Kompressori voi haljeta, jos siihen pääsee ilmaa tms.
