Tuotetyyppi	Ladattava parranajokone
Merkki	Panasonic
Malli	ES-LV6Q
Virransyöttö	AC-sovitin (RE7-87), automaattinen jännitteenmuunnos
Moottorin jännite	3,6 V DC
Latausaika	Noin 1 tunti
Käyttöaika	Noin 2 viikkoa (3 minuuttia parranajoa päivässä)
Melu (parranajo)	64 dB(A) (viite 1 pW)
Melu (trimmeri)	68 dB(A) (viite 1 pW)
Käyttö	Kuiva- tai märkäparranajo, käytettävissä suihkussa
Toiminnot	Partatunnistin, älylukitus, ultraäänipuhdistustila, tarkkuustrimmeri
Akun tyyppi	Ladattava sisäänrakennettu litiumioniakku
Huolto	Vesipesu, voitelu mukana tulevalla öljyllä
Varaosat (suojusverkko)	WES9177
Varaosat (sisäterät)	WES9170
Varaosat (suojusverkko + terät yhdessä)	WES9036
Suositeltu latauslämpötila	10 °C - 35 °C
Pienin käyttölämpötila	5 °C
Takuu	Sisältyy (takuukortti mukana)
Mukana tulevat tarvikkeet	Kuljetuskotelo, puhdistusharja, öljy, käyttöohje

Usein kysytyt kysymykset - ESLV6Q PANASONIC

Kuinka lataan parranajokoneen?

Aseta laitteen pistoke parranajokoneeseen, kytke AC-sovitin pistorasiaan. Latauksen tilan merkkivalo syttyy. Lataus kestää noin 1 tunnin. Et voi käyttää parranajokonetta latauksen aikana.

Voinko käyttää parranajokonetta suihkussa?

Kyllä, tämä parranajokone on vedenpitävä ja sitä voidaan käyttää suihkussa tai pestä vedellä. Varmista, että irrotat AC-sovittimen ennen puhdistusta.

Kuinka puhdistan parranajokoneen?

Käytön jälkeen sammuta laite ja irrota sovitin. Puhdista suojusverkko saippuavedellä, aktivoi ultraäänipuhdistustila (paina virtapainiketta >2 s), irrota suojusverkon osa ja huuhtele juoksevalla vedellä. Kuivaa perusteellisesti ennen voitelua.

Mihin mukana tulevaa öljyä käytetään?

Öljy (koostuu nestemäisestä parafiinista) voitelee terät varmistaen tasaisen liikkeen ja miellyttävän parranajon. Levitä yksi tippa kuhunkin järjestelmän suojusverkkoon ja tarkkuustrimmeriin puhdistuksen jälkeen.

Milloin suojusverkko ja sisäterät tulee vaihtaa?

Noin 1 vuoden jälkeen (perustuen 3 min/päivä) näkyy merkkivalo. Vaihda suojusverkko joka vuosi ja sisäterät joka toinen vuosi. Viitteet: suojusverkko WES9177, terät WES9170, yhdistelmäsarja WES9036.

Parranajokone ei käynnisty, mitä tehdä?

Tarkista älylukitus: aseta parranajokone tasaiselle alustalle ja ota se uudelleen käteen lukituksen avaamiseksi. Jos se on edelleen lukittu, pidä virtapainiketta painettuna yli 2 sekuntia lukituksen pakkoavaamiseksi. Varmista, että akku on ladattu.

Heikkenekö akku, jos en käytä konetta pitkään aikaan?

Kyllä, jos parranajokonetta ei käytetä yli 6 kuukauteen, akku voi huonontua. Lataa laite täyteen vähintään kerran 6 kuukaudessa säilyttääksesi suorituskyvyn.

Voinko ladata parranajokoneen jokaisen käytön jälkeen?

Kyllä, litiumioniakkua eivät haittaa toistuvat lataukset. Voit ladata jokaisen käytön jälkeen ongelmitta.

Mitä tehdä, jos partatunnistin ei toimi?

Tunnistin ei välttämättä reagoi parran paksuuden, teräosaan kertyneiden karvojen määrän, parranajogeelin tyypin tai alhaisen akun tason mukaan. Levitä öljyä teriin tai lataa parranajokone. Kyse ei ole toimintahäiriöstä.

Kuumeneko parranajokone normaalisti?

Lievä lämpö on normaalia. Jos suojusverkko kuumenee liikaa, levitä öljyä tai vaihda verkko, jos se on vaurioitunut tai muuttunut.

KÄYTTÖOHJE ESLV6Q PANASONIC

Ladattava parranajokone (kotikayttoon)

Mallinro ES-LV6Q

Sisälto

Turbatoimet. 190 Usein kysytyt kysmykset. 199

Tarkoitettu kayttö. 193 Vianetsintä 199

Koneen osat. 193 Huolto 201

Valmistelu. 194 Ymparistonsuojelu ja materiaalien

Kavttäminen 195 kierratys. 201

Partakoneen puhdistus. 197 Tekniset tiedot 202

Teräverkon ja leikkuuterien vaihto...198

Kiitos etta valitsit taman Panasonic-tuotteen.

Lue ohjeet kokonaan ennen laitteen kayttamista ja saastne myohempaa kayttoa varten.

Varoitus

• Laitetta saavat käyttaa yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistinvaraiset tai henkiset omnaisuudet ovat heikentyneet tai joilta puuttuu kokemus ja tieto, josheitä valvotaan laitteen käytössa, ja heille on annettu ohjeet laitteen turvallisesta käytösta, ja he ymmärṭāvät laitteeseen liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimia laitteelle ilman valvontaa.

• Sähköjohtoa ei voi vaihtaa. Jos johto on vioittunut, verkkolaite tulee poistaa käytösta.

• Tätä partakonetta voi käytää markäajoon partavaahdon kanssa tai kuiva-ajoon. Vesitiivista partakonetta voi käytää suihkussa, ja sen voi puhdistaa vedellä. Seuraava merkki tarkoittaa, että laite sopii käytettäväksi kylvyssä tai suihkussa.

• Alä kaytä mitään muuta kuin mukana toimitettua verkkolaitetta mihinkään tarkoitukseen. Alä myoskään kaytä mitään muuta tuotetta mukana toimitetulla verkkolaitteella. (Katso sivu 193.)
• Tämä symboli ilmaisee, etta sahkolaitteen yhdistäminen verkkovirtaan vaatii erityisen irrotettavan verkkolaitteen. Verkkolaitteen typpiviite on merkitty lahelle symbolia.

Turvatoimet

Jotta vältytään loukkaantumisen, hengen menetyksen, sähköiskun, tulipalon ja omaisuusvahinkojen vaaralla, seuraavia turvatoimia tulee aina noudattaa.

Kuvakkeiden selitykset

Seuraavia kuvakkeita kaytetaan luokittelemaan ja kuvaamaan vaaran, loukkaantumisen ja omaisuuden vahingoittumisen taso, jos varoitukset jatetaan huomiotta ja laitetta kaytetaan vaarin.

VAARA

Ilmaisee vakavaan
loukkaantumiseen tai
kuolemaan johtavan
mahdollisen vaaran.

VAROITUS

Ilmaisee mahdollisen vaaran joka voi aiheuttaa yakavan loukkaantumisen tai kuoleman.

HUOMIO

Imaisee vaaran joka voi
aiheuttaa lieván
loukkaantumisen tai
omaisuusvahingon.

Seuraavia kuvakkeita kaytetään luokittelemaan ja kuvaamaan noudatettavien ohjeiden typppeja.

Tata kuvaketta kaytetaa halyttamaan kayttajia tiytastakaytomenettelytavasta jota ei tule noudatta.

Tata kuvaketta kaytetaan halyttamaan kayttajia tiytsta kayttomenettelytavasta jota tulee noudattaa yksikon turvallisen kayton varmistamiseksi.

VAROITUS

Tämä tuote

Tassapartakoneessa on sisaanrakenettu ladattava akku. Alheita akkua tuleen tai lammita sita, alaka lataa tai

käytä sitä korkeassa lampötilassa tai jätä ympäristöön, jossa on korkea lampötila.

-Niin toimiminen voi aiheuttaa ylikuumenemisen, syttymisen tai rajahtamisen.

A lamuntele tai korjaa laitetta.

-Niin tekeminen voi aiheuttaa tulipalon, sahköiskun tai loukkaantumisen.

Ota yhteyttvaultuutettuun huoltolikkeeseen korjaamista varten (akun vaihto jne.)

Alä pura laitetta koskaan, paitsi sitā havittaessasi.
- Niin tekeminen voi aiheuttaa tulipalon, sāhköiskun tai loukkaantumisen.

Poikkeavuuksen tai virhetoimintoen tapauksessa Jos verkkolaitteen toiminata on tavallisuudesta poikkeavaa tai sihen tulee toimintahairio, lopeta muuntajan kaytovälittomästi ja irrota verkkolaite.

• Ohjeen noudattamatta jattaminen voi aiheuttaa tulipalon, sahköiskun tai loukkaantumisen.

Pääyskikkö, muuntaja tai johto on epamuodostunut tai epätavallisen kuuma.

• Pääyksikkö, muuntaja tai johto haisee palaneelle.
  Päyksikostä, muuntajasta tai johdosta kuuluu
  epanormaali äni käytön tai latauksen aikana.
• Ota heti yhteyttvaltuutettuun huoltolikkeeseen ja pyydä laitteen tarkistusta tai korjausta.

VAROITUS

Syöttövirta

Alà lìttā muuntajaa pistoraslaan tai irrota sità pistoraslasta jos kátesi ovat marät.
- Nain toimiminen voi aiheuttaa sahköiskun tai loukkaantumisen.

Alupota verkkolaitetta veteen tai pese sita vedell. Alaseta verkkolaitetta vedell taytetyn altaan tai ammeen ylapuolle tai niiden lahelle.

Alä koskaan käytä laitetta, jos sen verkkolaite on vahingolittunut tai virtapistoke on pistorasiaan valja.

Alä vahingoita, muokkaa, tai vakisin taivuta, vedä tai vaannä johtoa. Alä myoskaan laita mitaan painavaa virtajohdon paalle alakä nipista johtoa.

• Niin tekeminen voi aiheuttaa oikosulusta johtuvan sahköiskun tai tulipalon.

Alä käytä tavalla jossa pistorasian tai johdotuksen nimellisteho ylitty.

• Nimellistehon ylltäminen, joka johtuu siita etta liian monta pistoketta on yhdistetty yhteen pistorasiaan, voi aiheuttaa ylikuumenemisesta johtuvan tulipalon.
  Varmlsta alna, etta laitetta kaytetaaon volmalalteellja, joka on yhteensopiva verkkolaltteen nimelllsjnltteen kanssa. Tyonnmauntaja kokonaan paikalleen.
• Ohjeen noudattamatta jattaminen voi aiheuttaa tulipalon tai sahköiskun.

Irrota verkkolaite, kun puhdistat partakonetta vedellä.
- Ohjeen noudattamatta jattaminen voi aiheuttaa sahköiskun tai loukkaantumisen.

Puhdista virtapistoke ja laitteen pistoke saannollisesti estäksesi polyn keräantymisen.

• Ohjeen noudattamatta jattaminen voi aiheuttaa tulipalon, kosteudesta johtuvan eristyshairion seuraksena.

Onnettomuuksien ehkaiseminen
Alä sailytälasten ulottuvilla. Alä anna lasten kayttä laitetta.
- Osien tai tarvikkeiden laittaminen suhun voi aiheuttaa tapaturman tai vamman.

Jos nielet oljya vahingossa, aly rytta oksentaa vaan juo runsaasti vettja ota yhteys laakarin.

Jos oljya joutuu silmilin, huuhtele silmasi valittomasti runsaalla juoksevalla vedellja ja ota yhteys laakärlin.

• Näden ohjeiden laiminlyöminen saattaa aiheuttaa fyssia ongelmia.

HUOMIO

Ihon suojeleminen

Alä palna teräverkkoa lilan kovaa huultasil tal muuta kasvojesi osaa vasten.

Alā paina teräverkkoa suoraan nappylöden tai vaurioltuneen Ihon paälle.

Alä koske sisaterän teräosaan (metallosa).
- Muuten seurauksena voi olla vammoja iholle tai kadelle.

Alä paina teräverkkoa vakisin. Alä myoskaan kosketateräverkkoa sormillasi tai kynsillasi, kun se on käytössä. Alä kayta tuotetta hiuksiisi tai muhun ruimiinkarvoitukseen.
- Tämän tekeminen voi aiheuttaa ihovaurion tai lyhentä teräverkon käytökkä.

HUOMIO

Tarkista ettei teräverkossa ole murtumia tai väntymiä ennen käytöä.

• Tāmān noudattamatta jattāminen voi vahingoittaa ihoa.

Muista laittaa suojus partakoneeseen sitä kantaessasi tai sailytskysen ajaksi.

• Ohjeen noudattamatta jattaminen voi aiheuttaa ihovaurion tai lyhentä teraverkon kayttöikä.

Huomioi seuraavat varoitukset

Alä kierra johtoa muuntajan ympärille sailytyksen ajaksi.

• Niin tekeminen voi aiheuttaa johdinlangan murtumisen johdon sisallä, mikä voi johtaa tulipaloon oikosulun seurauktena.

Alä anna metalliesineiden tal roskien kilnniltyä virtapistokkeeseen tal laitteen pistokkeseen.

• Niin tekeminen voi aiheuttaa oikosulusta johtuvan sahköiskun tai tulipalon.

Alä irrota muuntajan tai laitteen pistoketta pitamalla klinni johdosta.

• Nain toimininen voi aiheuttaa sahkoiskun tai loukkaantumisen.

Alä jaa partakonettasi perheenjäsenten tai muiden ihmisten kanssa.

• Se saattaa aiheuttaa infektion tai tulehduksen.

Alä pudota laitetta tai iske sità muita esineità vasten.

• Niin tekeminen voi alheuttaa loukkaantumisen.

Irrota muuntaja pistorasiasta kun laite ei ole latauksessa.

• Ohjeen noudattamatta jättäminen voi aiheuttaa sahköiskun tai tulipalon eristyksen heikkenemisestä aiheutuvan sahkövuodon vuoksi.

Poistetun akun käsittely havittämisen yhteydessä

VAARA

Ladattavaakpu on tarkoitettu kaytettavaksi vain tassaiitteessa.Ala kayta akkua muiden tuotteiden kanssa.
- Alà lataa akkua sen jälkeen kun se on poistettu laitteesta.
- Alä heita tuleen tai altista kuumudelle.
- Älä lyö, pura, muuta tai lväistä naulalla.
- Alä anna akun positivisen ja negatiivisen navan olla
yhteydessä metallisten esineiden kautta.
- Älä kanna tai säilytä akkua yhdessä metallisten korujen, kuten kaulakorujen ja hiussolkien, kanssa.
- Alä käytä tai jäta akkua paikkaan, jossa se voi altistua korkeille lampötiloille, kuten suoralle auringonvalolle, aläkä lahelle muita lammonlähteita.
- Alä koskaan kuori putkea.
- Niin toimiminen voi aiheuttaa ylikuumenemisen, syttymisen tai rajahtamisen.

VAROITUS

Pidä ladattava akku poissa lasten ja pikkulasten ulottuvilta poistamisen jälkeen.

-Akku vauroiittaa elimistooj sosen niellaan vahingossa. Jos tamapahtuu,ota valittomasti yhteys lakarin.

Jos akunjestettva voutaa ja joutuu kosketukslin silmien kanssa, alhankaa silmiHa. Huhhte huolelliseti puhtaalla vedell, kuten vesjohtovedell.
- Ohjeen noudattamatta jattaminen voi aiheuttaa silmavamman. Ota valittomasti yhteys laakarin.

HUOMIO

Jos akunestettä vuotaa ja joutuu kosketuksiin ihon tai vaatteiden kanssa, huuhtele puhtaalla vedella, kuten vesijohtovedella.

• Ohjeen noudattamatta jättäminen voi aiheuttaa tulehduksen.

Tarkoitetti kaytto

• Huomaat eron viemeistän kolmen vikon markaajon jälkeen. Ihosi ja partasi sopeutuu noin kuukaudessa marka- ja kuiva-ajoon Panasonicin partakoneella.
• Ala anna teraverkon koskettaa mitaen kovia kohteita.
  Niin tekeminen voi vauroittaa teria, koska ne ovat hyvin ohuet ja vaantyvat helposti.
• Alä kuivata päyskikkö huistenkuivaimella tai lampopuhaltimella.
  Niin tekeminen voi aiheuttaa virhetoiminnon tai osien vaantymisen.
• Alä jatā partakonetta teräverkon kehys irrottuna suoraan auringonpaisteeseen.
  Nii tekeminen voi huonontaa vedenkestävää kumia ja heikentä vedenkestävyystoiminta, mika voi aiheuttaa virhetoiminnon.
  Säilytä partakone käytön jälkeen paikassa, jossa on alhainen kosteus Ohjeen noudattamatta jättäminen voi aiheuttaa virhetoiminnon kondensaation tai ruosteen takia.
• Pida molemmat leikkuuterat kiinnitetytin. Partakone saattaa vahingoittua, jos vain toinen leikkuutera on kiinnitetytna.
• Jos puhdistat partakoneen vedella, alä kaytä merivettä tai kiehuvaa vetta. Alä upota partakonetta veteen pitkäksi ajaksi.

Koneen osat

A Runko-osa

① Suojus
② Teräverkko
③ Teräverkon kehys
(4) Pehmeät telat

• Ne auttavat liukumaan
• ihoa pitkin helppommin.

(5) Verkkokehyksen avauspainikkeet

(6) Käytökytkin

⑦ Merkkivalojen naytto a. Kaytetyn aika merk

b. Akun kapasiteetin merkkivalo
c. Ajosensorimerkkivalo
d. Puhdas merkkivalo (
e. Kytkinlukon merkkivalo (6)

f. Teräverkon/terien tarkistuksen merkkivalo

（）

g. Latauksen tilan merkkivalo (

⑧ Laitteen pistol
(9) Teräverkko-osa
10 Teräverkon avauspainke
(1) Leikkuuterat
(2)Trimmeri
⑬ Trimmerin kahva

Verkkolaite (RE7-87) ④ Muontaja

Virtapistoke

⑥ Johto

(17) Laitteen pistoke

Lisātarvikkeet

Kuljetuskotelo
Puhdistusharja
OJy
F Kayttoohjeet
G Takuukortti

Valmistelu

Partakoneenlataus

• Sammuta partakone.
  Pyhyi vesipisarat laitteen pistorasiasta.

1 Kytke laitteen pistoke [3] partakoneeseen.
2 Kytke muuntajan [B] pistoke pistorasiaan.

Tarkista etta latauksen tilan merkkivalo palaa.
Lataus on valmis noin 1 tunnin kuluttua.

3 Ota muuntaja pois seinästa, kun lataaminen on valmis.

Huom

Et voi käyttaa partakonetta silloin, kun se on latauksessa.

Latauksen aikana Latauksen paatytya

hehkuu.

Akun kapasiteetin
merkkivaloen määrä lisäantyy
latauksen edistyessä.

Kaikki akun kapasiteetin merkkivalot ja palavat ja sammuvat sitten 5 sekunnn kuluttua.

Käytäminen

Laitteessa on älykas lukitustoiminto, joten käytökytkin lukitaan automaattisesti estämään tahaton toiminta, kun partaa ei ajeta.

Käytökytkimen lukituksenavaamlinen

Valot sytyvat ylospain ja

kaytokytkimen lukitus
vapautetaan automaattisesti, kun
runko-osaan tartutaan.

Jaljellə oleva akun kapasiteetti nakyy ja poistuu nakyvista noin 1 sekunnin kuluttua.

Käytökytkimen lukitus

Valot sytyvat alaspain ja

käytökytkin likitaan
automaattisesti 1 minuutin kuluttua
runko-osan vapauttamisesta.

Kytkinlukon merkkivalo

sytty 5 sekunniki ja sammu sitten.

• Sensori saattaa reagoida ja käytökytkin saattaa vapautua lukituksesta, kun sähkölaite tai metallinen esine tuodaan lahelle. Tämä on normalia.

Parran ajaminen

1 Paina ja aja.

Ajosensori, joka saataa tehoa automaattisesti parran paksuuden mukaan, alkaa toimia. Se ajaa suurella teholla alueilla, joilla parta on paksua, ja vahentaa tehoa alueilla, joilla parta on chutta, ihorasituksen vahentamiseksi.

Aseta koko teraverkko kohtisuoraan ihoa vasten ja aja liu'uttamalla partakonetta hitaasti kasvoilla parran kasvusuuntaa vastaan.

Leuana ja kaulan ymparillia oleva parta voidaan ajaa paremmin venytamalla ihoa ninn, etta parta nousee pystyn.
Jotta teraverko e vahingoittuisi, ala ajakayttamalla vain osaa teraverkosta.

Paina kun olet valmis.

Käytettaessä Käytön jalkeen

1

Käytety aika ja jäljellä oleva akun
kapasiteetti nakyvat ja ktykeytvat
sitten pois 7 sekunnin kuluttua.

Naytetyika palautuu asetukseen [0^00^ ] 10 minuutin kuluttua.
Ajosensorimerkkivalo vilkuu.

Käytetty aika ja akun jäljellä oleva kapasiteetti nakyvat vuorotellen ja sa mmuvat 8 sekunnin kuluttua.

Kun akun lataus on vahainen

10% "tulee nakyviin ja 一 ^ valkkyy. Laitteesta kuuluu kaksi aanimerkkiä sammuttamisen jälkeen.
Kun "10%" tulee nakyviin, jaljella on viela 1-2 parranajokerta. (Kesto riippuu kaytosta.)

Huomautuksia

• Laite ei ehkä toimi, mikäi ympäristön lampötila on alle noin 5^ .
• Ajosensori ei valttamatta reagoi parranajogeelin tyypin ja märän mukaan. Tämä on normalia.
• Parran tuheudesta tai ajopään irtokarvjoen märästä rippuen acosensori ei valttamattä reago ji ajoääni ei valttamattä muutu.

Tassa ei ole mitaen epanormaalia.
- Virheellisen kayton estamiseksi aseta sormesi sormituelle kayttäessä partakonetta.

• Ääniväråhtelytila aktivoituu, kun käytökytkintä painetaan yli 2 sekuntia, kun partakone ei ole käynissä. (Katso sivu 197.) Et voi ajaa partaa tassā tilassa.

Partakoneen ajopän vaihtaminen

Voit vaihtaa toimintatilaa.

FREE

Partakoneen pää liikkuu vällin
jäneiden kohtien estämiseksi.

LOCK

Voit lukita ajopään.

Trimmerin kaytto

1. Liu'uta trimmerin kahva "masentoon niin, etta trimmeri on pystasennossa.
2. Paina ja käytä.

Pida ylanuppi (a) painettuna ja laske trimmeri liu'uttamalla trimmerin kahva asas.

Vihjeltä parempaan käytöön

Aseta trimmerin reuna varovaisesti kohtisuoraan iholle ja liiku hitaasti alaspain.

Pulisonkien leikkaaminen Pitkien partojen esiajo

Partakoneen puhdistus

Partakone kannattaa puhdistaa jokaisen kayttokerran jalkeen.

Puhdistaminenvedellä

• Sammuta partakone ja irrota verkkolaite.

1 Pes teraverkko saippualla ja vedella.

2 Aktivoi aänivärähtelytila painamalla yli 2 sekunnin ajan.

• Vaahdon roiskuminen estetään.
• Akun kapasiteetin merkkivalot valkkyvat jarjestyksessä.
• 20 sekunnin kuluttua tila sammuu automaattisesti tai voit sammutaa sen kayttokytkinta painamalla.

3 Irrota teraverkko-osa ja puhdista juoksevalla vedellä.

Katso teraverkkko-osan kiinnits- ja irrotusohjeet sivulta 198.
- Roiskuminen vahenee, jos partakone huhdellaan aaninivraltelytilassa.
- Vedellä huuhtelemisen jälkeen ravistele partakonetta ylos ja alas mutaman kerran liallisen kontseuden poistamiseksi ja pyyhi sitten loput vesipisarat Pols kuivalla liinalla.

4 Kuivaa teraverko-osa, partakone ja trimmeri [A12] kokonaan.

• Anna partakoneen kuivua varjossa ja välta suoraa auringonvaloa.

5 Voitelepartakone.

Se pitä teran likkeen pehmeäna ja sailyttä mukavan ajon.

1. Laita tippa oljya jokaisen teraverkkoon
2. Nosta trimmeria ja lisaà tippa oljya.
3. Kännistä partakone ja anna sen käydä noin viiden sekunnin ajan.
4. Sammuta partakone ja pyyhi ylimäräinen oljy teräverkosta pehmeallä liinalla.

Huomautuksia

• Ole varovainen, etta et osu runko-osalla altaaseen tai muuhun esineeseen, kun poistat vetta. Muuten seurauskena voi olla toimintahäiriö.
• Alä pyhy tinnerillä, bensinillä, alkoholilla jne.
  Muuten seurauskena voi olla toimintahäärö tai osien murtuminen tai haalistuminen.

Pyhy laimennetulla saippuavedella.
- Älä käytä muita pesuaineita kuin käsisaippuaa.
Muuten seuraksena voi olla toimintahairio.

197

Puhdistus harjalla

Irrota teraverko-osa ja leikkuuterat. (Katso tamá sivu.)

Pitkali harjalla puhistaminen

Puhdista teraverkko-osa [A9], teraverkko [A2], partakoneen runko [A] ja trimmeri [A12] pitkallaharjalla.

Lyhyellā harjalla puhdistaminen

PuhdistaleikkuuterA lyhyellaharjallalikuttamalla sitakuvan osoittamassa suunnassa.

• Alä likutla lyhyttā harja kohtisuoraan teri
  vastaan, sillā se vahingoittaa leikkuuteria
  ja vaikuttaa niiden terävyteen.

Teräverkon ja leikkuuterien vaihto

tulee nakyvin merkkivalojen nayttoen kerran vuodessa. (Perustu 3 minutuin ajoon paivass)

Teräverkko ja leikkuuterät Kannattaa tarkistaa, kun se tulee nakyviin.
Paina käytökytkintä vähintään 30 sekunnin ajan, kunnes symboli sammuu.

Vaikka ei sammuisi heti vailhond jalkeen, se sammuua automaattisesti noin 7 käytökerran jalkeen.

teräverkko kerran vuodessa

leikkuuterät joka toinen vuosi

Teräverkko-osan irrottaminen

Paina teräverkon vapautuspainikkeita [A5] ja nostateräverkko-osaa [A9] ylospain.

Teräverkko-osan kiinnittäminen

Kännettyä teräverkon kehyksen merkin ( ) eteen, työnnä teräverko-osa [A9] partakoneeseen kunnes kuuluu napsahdus.

Teräverkon vaihto

1. Paina teräverkon avauspainikkeita [A⑩] ja vedä teräverkkö [A②] alas.

2. Alā paina terāverkon avauspainiketta lian kovaa.
   Niin tekeminen voi aiheuttaa terāverkon vaantymisen ja esta kunnollisen
   kiinnitymisen terāverkon kehykseen.

3. Kohdista teraverkon kehyksen merkki (j) teraverkon merkki (△) ja kiinittne lujasti yhteen, kunnes kuulet naksahduksen.

Leikkuuterien vaihto

1. Poista leikkuuterat [A] yksi kerrallaan.
2. Pane leikkuuterat paikoilleen yksi kerrallaan.

Huom

Ala heita teraverkon kehysta pais.

Usein kysytyt kysmykset

Kysymys Vastaus
Heikentyk ö akku,Jos sitä ei käytetä pitkään aikaan?	Akku helkenty,jos sitä ei käytetä yli 6 kuukauteen, joten muista ladata akku tãyteen vãhintaan 6 kuukauden vãein.
Voinko ladata partakoneen jokaisen kãytön jälkeen?	Akku on litium-ioniakku, joten lataaminen jokaisen kãytön jälkeen ei vaikuta akun kãyttoikään.
Miksi muunta tãytyy irrottaa latauksen jälkeen?	Akun lataaminen yli 1 tunnin ajan ei vaikuba akun tehoon, mutta irrota muunta turvallisuuden vuoksi ja energia sãastamiseksi.
Mitä ainesosia laitteelle tarkoitetussa ölyssä on?	Öljyn ainesosa on nestemäinen parafini.
Miksi laitteestä kuuluu kaksi änimerkkää sammuttamisen jälkeen?	Äänimerkki ilmoittaa,että akun kapasiteetti on vãhenemässä. Lataa laite.

Vianetsintä

Suorita seuraavat toimenpiteet. Jos ongelmat eivat vielakän ratkea, ota yhteys likkeseen, jost ostit laittean tai Panasonicin korjauksiin valtuuttamaan huoltolikkeeseen.

Ongelma Tehtävä asia
Käytökytkin ei käänny PÄÄLLE.	Laitteen lukitus ei ehkä avaudu käytölosuhteista johtuen. Aseta laite poydalle ja ota se käteen uudestaan. Jos se ei vieläkään toimi, paina ja pidä käytöktintä painettuna yli 2 sekunnin ajan laiteen lukituksen aaamiseksi väkisin.
Ajosensori ei vastaa.	Parran tuheudesta tai ajopään irtokarvojen märästä riippuen ajosensori ei valttämättä reagoj ja ajoäni ei valttämättä muutu. Tässä ei ole mitään epänormaalia.
	Ajosensori ei valttämättä reagoi parranajogeelin tyypin ja märärn mukaan. Tämä on normalaalia.
	Ajosensori ei valttämättä reagoj, jos akun jäljellä oleva kapasiteetti on alhainen. Jos nain tapahtuu, lataa partakone uudelleen.
	Laita öljä. (Katso sivu 197.) Ajosensori ei valttämättä vastaa, jos terillä ei ole tarpeksi öljä.
Ajosensori vastaa vaikka partakone ei ole yhteydessä ihoon.	Puhdista partakarvat partakoneesta. Jos partakone on erittäin likainen, poista teräverkon kehys ja puhdista vedellä. (Katso sivu 197.)
	Vailha teräverkko ja/tai leikkuuterät. Teräverkon ja/tai leikkuuterien oletettu käytökä: Teräverkko: Noin 1 vuosi Leikkuuterät: Noin 2 vuotta
Käytöaika on lyhyt jopa latauksen jälkeenkin.	Laita öljä. Tämä voidaan korjata puhdistamalla laite joka kerta ajelun jälkeen. Kun operaatioiden märä latausta kohti alkaa laskea, akku lähestyy käytölän loppua.
Partakone ei toimi edes latauksen jälkeen.	Käytä laitetta ympäristön lämpõtilan ollessa noin 5 °C tai korkeampi. Akun käytökä on päättynyt. Partakone ei toimi,Jos verkkolaite on yhdistetty. Käytä partakonetta sen jälkeen, kun sitä on ladattu riittävsti ja verkkolaite on irrotetu.
Ajoäni muuttuu ajamisen aikana.	Ajosensori on toiminna. Ääni muuttuu parran tuuhedesta riippuen.

Ongelma Tehtävä asia
Aiheuttaa kovan änen.	Laita öljä.Terät eivät liku pehmeästi, kun terillä ei ole öljä, jolloin tarvitaan enemmän tehoa.
	Partakoneesta kuuluu kimeääni lineaarimoottoriohjaimesta johtuen.Tämä ei tarkoita, että kyseessä olisi ongelmatilanne.
	Varmista että terät on kiinnitetykunnolla.Puhdista teräverkko harjalla.
Haju voimistuu.	Tämä voidaan korjata puhdistamalla laite joka kerta ajelun jälkeen.
Trimmattua karvaa lentäkaikkialle.	Tämä voidaan korjata puhdistamalla laite joka kerta ajelun jälkeen.Puhdista leikkuuterät harjalla, jos irtokarvoja on tarttunut leikkuuteriin.
Teräverkko kuumenee.	Laita öljä.Vaihda teräverkko jos se on vaurioitunut tai vaantynyt.(Katso sivu 198.)

Ongelma Tehtavä asia

Sänkeä ja enemän kuin ensen.

Tāma voidaan korjata puhdistamalla laite joka kerta ajelun jalkeen.

Vaihda teraverko ja/tai leikkuuterat. Teraverkon ja/tai leikkuuterien oletetu kaytioka:

Teraverkko

Noin 1 yuosi

Leikkuuterat:

Noin 2 vuotta

Laita oljya.

Huolto

Yhteystiedot

Käy Panasonicin www-sivulla osoitteessa http://www.panasonic.com tai ota yhteyttä valtuutettuun asiakaspalveluun (löydät sen yhtyeystiedot pan european -takuulittleesta), jos tarvitset lisätietao tai jos partakone tai sen johto on vauroitunut.

Varaosat

Varaosia on saatavilla jalleenmyyjallasi tai huoltolikkeessa.

Varaosat malliin for ES-LV6Q	Teräverkko ja leikkuuterät WES9036
	Teräverkko WES9177
	Leikkuuterät WES9170

Akun kesto

Akun kayttoika on 3 vuotta. Kayttajat eivat saa vaitta partakoneen akkua itse. Akku tulee vaidattaa valtuutetussu huoltokeskussssa.

Ymparistonsuojelu ja materiaalien kierratys

Tassapartakoneessa on litium-ioni-akku.
Varmista,ettakku havitetaan paikallisten märäysten mukaisesti.

Vanhojen laitteiden ja paristojen havittaminen Valn EU-jasenmaille ja kierratysjrkestelmaa kayttaville malle

Tämä symboli tuotteissa, pakkaussessa ja/tai asikirjoissa tarkoittaa, etta kaytetyjä sahkollà toimivia ja elektronisia tuotteita ei saa laittaa yleisin talousjatteisin. Johda vanhat tuotteet ja kaytetyt paristot kasittelya, uusiointa ta kiirrataysta varten vastaavin keräyspisteislin laissa annettujen märäysten mukaisesti. Hännittamäla tuotteet asiaankuuluvasti, autat samalla suolaamaan arvokkaita luonnonvaroja ja estämän mahdollisia negatifivisia vaikutuksihmiseen ja luontoon. Lisatietao keräämisesä ja kierräkyksestaa saa paikkiselta jatehuolosta vastuulliselta viranomaiseltä. Maiden lainsäddannn mukaisesti tämäntätteen märäystenvastaisesta hännittämisesä voidaan antaa sakkorangaistuksia.

Huomautus paristosymbolista (symboli alhaalla)
Tama symboli voidaan nayttaa Jonkin kemiailisen
symbolin yhteydessa. Siina tapauksessa se perustu
vastavaivin direktiveihin, jotka on annettu kyseeessa
olevalle kemikaalille.

201

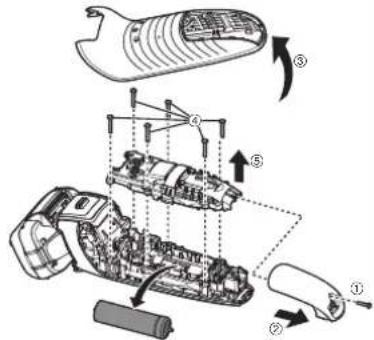

Sisānrakennetun akun havittāminen

Poista akku, ennen kuin havit partakoneen.

Varmista, etta akku havitetaan ongelmajatekeskuksen kautta,mikali maassasi on sellainen.

Kuvaa tulee kaytttaa vain silloin kun partakone poistetaan kaytosta, ei sen korjaamisessa. Jos purat partakoneen itse, se ei ole ena a vedenkestavā, ja tamā saattaa aiheuttaa sen etta se toimii vaarin.

• Irrota partakone verkkolaitteesta.
• Laita virta pälle painamalla virtakytkintä ja pidä virta pällä kunnes akku on purkautunut kokonaan.
  Suorita kuvan vaihee(1) - (5), nosta akkua ja poista se paikaltaan.
• Varo oikosulkemasta irrotetun akun positivisia ja negativisia terminaaleja, erista terminaalit teipillä.

Tekniset tiedot

Virtälähde	Katso verkkolaitteen arvokilvestä. (automaattinen jännitteenvalinta)
Moottorin jännite	3,6 V-
Latausaika Noin 1 tunti
Ilmassa kantautuva melu	parranajossa: 64 (dB (A) re 1 pW)raajaan käytössä: 68 (dB (A) re 1 pW)

Tämä tuote on tarkoitettu vain kotitalouskäyttoön.

Panasonic

Instrukcja obslugi
