KÄYTTÖOHJE MagicWatch MWE820 WAECO

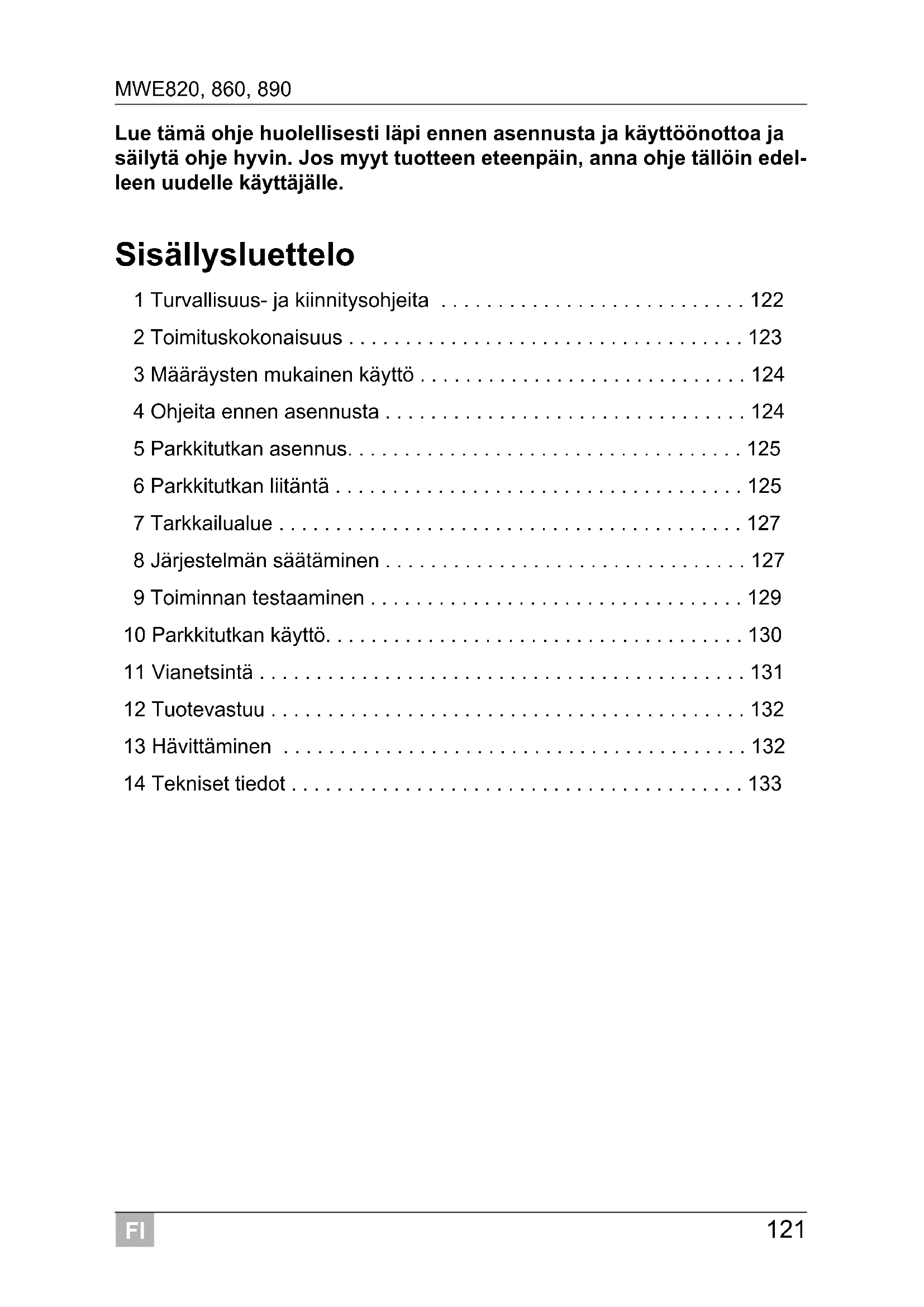

• Lue tämä ohje huolellisesti läpi ennen asennusta ja käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edel- leen uudelle käyttäjälle. Sisällysluettelo 1 Turvallisuus- ja kiinnitysohjeita p. 122
• 2 Toimituskokonaisuus p. 123
• 3 Määräysten mukainen käyttö p. 124
• 4 Ohjeita ennen asennusta p. 124
• 5 Parkkitutkan asennus p. 125
• 6 Parkkitutkan liitäntä p. 125
• 7 Tarkkailualue p. 127
• 8 Järjestelmän säätäminen p. 127
• 9 Toiminnan testaaminen p. 129
• 10 Parkkitutkan käyttö p. 130
• 11 Vianetsintä p. 131
• 12 Tuotevastuu p. 132
• 13 Hävittäminen p. 132
• 14 Tekniset tiedot FI Turvallisuus- ja kiinnitysohjeita MWE820, 860, 890 p. 133

1 Turvallisuus- ja kiinnitysohjeita Seuraavat tekstit täydentävät osittain kuvia oheislehtisessä. Ne eivät yksistään ole täydellisiä asennus- ja käyttöohjeita! Huomioi aina oheis- lehtisen kuvat! Noudata ajoneuvovalmistajan ja autoalan ammattipiirien antamia tur- vallisuusohjeita ja vaatimuksia! Noudata voimassa olevia lakeja ja määräyksiä. Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa: tuotteeseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen

HUOMIO! Kiinnitä parkkitutkan ajoneuvoon asennettavat osat siten, että ne eivät missään tapauksessa (äkkijarrutus, liikenneonnetto- muus) irtoa ja johda ajoneuvon matkustajien loukkaantumi- seen. Älä asenna parkkitutkan ajoneuvoon asennettavia osia turva- tyynyn vaikutusalueelle. Muuten ilmatyynyn laukeamisesta ai- heutuu loukkaantumisvaara. Parkkitutka on tarkoitettu lisäavuksi, ts. laite ei vapauta sinua velvollisuudesta olla erityisen varovainen kääntyessäsi.

HUOMAUTUS! LED-takavaloilla varustetuissa ajoneuvoissa parkkitutkan asen- nus voi johtaa häiriöihin. Parkkitutka ei sovi asennettavaksi metallisin puskureihin. Ohjauselektroniikka ei saa joutua alttiiksi minkäänlaiselle kos- teudelle. Ohjauselektroniikkaa ei saa asentaa muiden ohjausmoduulien välittömään läheisyyteen. Anturit eivät saa peittää mitään merkkilamppuja.FI MWE820, 860, 890 Toimituskokonaisuus

Huomioi anturien asennuksessa, että mitkään ajoneuvoon kiin- teästi kiinnitetyt esineet eivät ole anturien tarkkailualueella. Kiin- teiden esineiden kuten esim. vetokoukun näytön voi poistaa. Laita anturien pistokeliitoksiin hieman rasvaa. 2 Toimituskokonaisuus Ks. kuva 1

Saatavissa lisävarusteena (ei sisälly toimituskokonaisuuteen): Nro Määrä Nimitys Tuotenro. 1 4 Ultraäänianturit 9101500043 2 1 Ohjauselektroniikka MWE 820 MWE 860 MWE 890

3 1 Kaiuttimet 9101500051 4 1 Ohjauselektroniikan liitäntäjohto 5 4 Anturien liitäntäjohto 6 1 Kiinnitysmateriaali 7 1 Sydänpora 21,5 mm 8 1 Näyttö (vain MWE860) 9101500045 Nimitys Tuotenumero Stanssaustyökalu 22 mm 9101500024 Ulkoinen anturi (vain MWE890) 9101500049 Näyttö (vain MWE890) 9101500045 Näytön jatkokaapeli, 5 m (vain MWE860, 890) 9101500053 Anturin jatkokaapeli, 250 cm (vain MWE820, 860) 9101500048 Anturin jatkokaapeli, 450 cm (vain MWE890) 9101500050FI Määräysten mukainen käyttö MWE820, 860, 890

3 Määräysten mukainen käyttö MagicWatch on ultraääneen perustuva parkkitutka. Se tarkkailee ympäristöä kääntelyn aikana MWE820, 860: ajoneuvon takana MWE890: ajoneuvon edessä Laite varoittaa akustisesti ja optisesti havaitsemistaan esteistä. MagicWatch on suunniteltu asennettavaksi henkilöautoihin. 4 Ohjeita ennen asennusta

4.1 Antureiden asennuspaikan määrittäminen

Huomioi asennuksessa seuraavat tiedot: Anturien etäisyyden maahan tulisi olla 50 cm (kuva 3). Optimaalisen toiminnon takaamiseksi tulisi anturin olla 90° kulmassa ajo- väylään nähden (kuva 3). Kulman ei saa olla alle 90°, koska muutoin an- turi ilmaisee ajoväylän esteeksi. Huomaa anturien sijoittaminen (kuva 4).

4.2 Antureiden maalaminen

OHJE Anturien oikea asennus on laitteen moitteettoman toiminnan kan- nalta tärkeätä. Jos ne osoittavat maahan, esim. alustan epätasaisuudet ilmais- taan esteiksi. Jos ne osoittavat liian ylös, todellisia esteitä ei tunnisteta. OHJE Anturit voi maalata. Valmistaja suosittelee, että annat huoltoliik- keen maalata anturit.FI MWE820, 860, 890 Parkkitutkan asennus

5 Parkkitutkan asennus Ks. kuva 7 – kuva a Lisäys, kuva 8

➤ Pyöristä porattujen reikien reunat. ➤ Viistoa poratut reiät hieman puskurin sisäpuolelta istuvuuden parantami- seksi. Anturin runko voidaan nyt työntää sisään hieman alaviistossa. Lisäys, kuva 9

6 Parkkitutkan liitäntä

HUOMAUTUS! Maalivaurion vaara! Ympäristön lämpötila ei saa olla stanssattaessa tai porattaes- sa alle 18 °C. Suosittelemme stanssaustyökalun käyttämistä. Huolehdi siitä, että stanssaustyökalu ei mene käytettäessä vinoon. HUOMAUTUS! Toimintohäiriön vaara! Huomaa, että anturien täytyy olla tietyssä asennossa. Anturin ylä- puoli on merkitty ▲:llä. OHJE MWE820, 860: Joissakin ajoneuvoissa peruutusvalo toimii vain, kun virta on päällä. Tässä tapauksessa sinun tulee kyt- keä virta päälle plus- ja maajohtimen selvittämiseksi. MWE890: Jos nopeussignaali on liitetty ohjauselektroniik- kaan, anturit deaktivoidaan automaattisesti, kun nopeus ylittää n. 15 km/h. Anturit aktivoidaan uudelleen, kun nopeus alittaa jälleen n. 15 km/h.FI Parkkitutkan liitäntä MWE820, 860, 890

MWE820, 860: Kokonaisliitäntäkaavion löydät seuraavasta kohdasta: kuva b. MWE890: Kokonaisliitäntäkaavion löydät seuraavasta kohdasta: kuva c. Nro Nimitys 1 Ohjauselektroniikka 2 Peruutusvalo 3 Musta/sininen johdin: Liitäntä kytkettyyn plussaan (+12 V) 4 Ruskea johdin: Liitäntä maahan 5 Punainen/harmaa johdin: Liitäntä radion mykistysliitäntään (optionaalinen) 6 Keltainen johdin kaiuttimesta 7 Sininen johdin kaiuttimesta 8 Näyttö (vain MWE860) 9 Anturit Nro Nimitys 1 Ohjauselektroniikka 2 Musta/sininen johdin: Liitäntä kytkettyyn plussaan (+12 V) 3 Ruskea johdin: Liitäntä maahan 4 Keltainen johdin kaiuttimesta 5 Sininen johdin kaiuttimesta 6 Punainen/harmaa johdin: Liitäntä radion mykistysliitäntään (optionaalinen) 7 Keltainen/sininen johdin: Liitäntä peruutusvaloon (optio) 8 Musta/keltainen johdin: Liitäntä nopeusmittarin nopeussignaaliin (optio) 9 AnturitFI MWE820, 860, 890 Tarkkailualue

7 Tarkkailualue Ks. kuva d Parkkitutkan tarkkailualue on jaettu neljään vyöhykkeeseen: Vyöhyke 1 (vain MWE820, 860) Tämä vyöhyke muodostaa ensimmäisen raja-alueen. Tällä alueella pienet tai huonosti heijastavat esineet jäävät mahdollisesti havaitsematta. Vyöhyke 2 Tällä vyöhykkeellä ilmaistaan lähes kaikki kohteet. Vyöhyke 3 Tällä vyöhykkeellä ilmaistaan lähes kaikki kohteet, mutta joitain esteitä voi jäädä antureiden kuolleeseen kulmaan tai niitä ei havaita ominaisuuk- siensa tai kokonsa vuoksi. Pysäytysvyöhyke (4) Esineet tällä alueella aiheuttavat parkkitutkan jatkuvan ”stop”-signaalin. Tällä vyöhykkeellä ilmaistaan lähes kaikki kohteet, mutta joitain esteitä voi jäädä antureiden kuolleeseen kulmaan tai niitä ei havaita ominai- suuksiensa tai kokonsa vuoksi. Kiinteiden esineiden, esim. vetokoukun näytön voi poistaa. 8 Järjestelmän säätäminen Ohjauselektroniikassa on painike (kuva e 1) seuraavien parametrien säätä- mistä varten.

8.1 Herkkyyden säätäminen

➤ Kytke sytytys päälle. ➤ Laita peruutusvaihde päälle (vain MWE820, 860). ➤ Paina painiketta alle kaksi sekuntia herkkyyden säätämiseksi seuraavas- sa järjestyksessä: – Pieni herkkyys: kovaääninen piippaa kerran – Keskisuuri herkkyys (vakio): kovaääninen piippaa kaksi kertaa – Suuri herkkyys: kovaääninen piippaa kolme kertaa Herkkyyttä muutetaan yläpuolelta ilmenevässä järjestyksessä, kun painiket- ta painetaan toistuvasti.FI Järjestelmän säätäminen MWE820, 860, 890

8.2 Kiinteiden esineiden (esim. vetokoukku) ilmaisun

häivytys (vain MWE820, 860)

➤ Kytke sytytys päälle. ➤ Laita peruutusvaihde päälle. ➤ Paina painiketta yli kaksi sekuntia mutta alle neljä sekuntia kunnes kova- ääninen piippaa lyhyesti. ✓ Kovaäänisestä kuuluu toistuvasti lyhyitä piippauksia. ✓ Järjestelmä alustaa kiinteän kohteen. ➤ Säädön päättämiseksi kytke peruutusvaihde jälleen pois päältä vähintään kolme sekuntia kestäneen toiminnon jälkeen.

8.3 Tehdasasetusten palautus

MWE820, 860 ➤ Kytke sytytys päälle. ➤ Laita peruutusvaihde päälle. ➤ Paina painiketta yli neljä sekuntia. ✓ Kovaäänisestä kuuluu toistuvasti piippauksia. ➤ Ota peruutusvaihde pois päältä. ➤ Laita peruutusvaihde taas päälle. ✓ Järjestelmä palautettiin tehdasasetuksille. HUOMAUTUS! Varmista ennen säätämistä, että pysäytysalueella ei ole mitään ylimääräisiä kohteita kuten henkilöitä tai muita ajoneuvojaFI MWE820, 860, 890 Toiminnan testaaminen

➤ Kytke sytytys päälle. ➤ Paina painiketta yli kaksi sekuntia. ✓ Kovaäänisestä kuuluu toistuvasti piippauksia. ➤ Vapauta näppäin jälleen. ✓ Järjestelmä palautettiin tehdasasetuksille.

8.4 Näytön pelaaminen (vain MWE860)

Jos esteet näytetään näytöllä väärin päin, menettele seuraavalla tavalla: ➤ Työnnä anturien liitäntäpistokkeet käänteisessä järjestyksessä ohjaus- moduulin liittimiin (1 → 4, 2 → 3, 3 → 2, 4 → 1). 9 Toiminnan testaaminen Testaa pysäköintitutka esim. ajamalla hitaasti kohti seinää.

OHJE Jos nopeusmittarin nopeussignaali on irrotettu ohjauselektronii- kasta, tehdasasetukset täytyy palauttaa anturien asianmukaisen toiminnan takaamiseksi. HUOMAUTUS! Ota järjestelmä käyttöön ensimmäisen kerran äärimmäisen varo- vasti ja tutustu erilaisiin äänisarjoihin (kuva d).FI Parkkitutkan käyttö MWE820, 860, 890

10 Parkkitutkan käyttö Takimmaiset anturit (MWE820, 860) aktivoidaan automaattisesti, kun pe- ruutusvaihde laitetaan päälle, jos sytytys on päällä tai moottori käynnissä. Kaiuttimesta kuuluu kaksoisääni. Etummaiset anturit (MWE890) aktivoidaan automaattisesti, kun sytytys on päällä ja ajonopeus välillä 0 – n. 15 km/h. Vaihtoehtoisesti etummaisten anturien ohjauselektroniikka voidaan yhdistää nopeussignaalisin sijaan myös peruutusvaloon tai se voidaan liittää ulkoi- seen kytkimeen.

Anturit on aktivoitu seuraavissa tapauksissa: Noin 30 sekunnin ajan moottorin käynnistämisestä Kun peruutusvaihde on laitettu päälle ja ohjauselektroniikka on liitetty pe- ruutusvaloon. Noin 30 sekunnin ajan peruutusvaihteen pois ottamisesta Ulkoisen painikkeen (lisävaruste) avulla anturit voidaan aktivoida n. 30 sekunnin ajaksi. Samanlaisena toistuva merkkiääni alkaa kuulua heti, kun tarkkailualueella on este. Lähestyttäessä estettä äänisarja ja vilkkumistaajuus muuttuvat ja ilmaisevat etäisyyden sen mukaan, millä vyöhykkeellä este kulloinkin on (kuva d). MWE860 (valinnainen MWE890): Näytöllä palaa sitä useampi LED mitä lä- hemmäs estettä tullaan. OHJE Ennen kuin käytät kumpaakaan näistä toiminnoista, pidä ohjause- lektroniikan painike painettuna 2 sekunnin ajan (katso ”Tehdas- asetusten palautus” sivulla 128).FI MWE820, 860, 890 Vianetsintä

11 Vianetsintä Laite ei toimi. Jännitteensyöttöjohdolla (musta/sininen tai ruskea johdin) ei ole kontaktia tai se on liitetty väärin. ➤ Tarkasta liitännät. Anturien pistokkeita ei ole liitetty ohjauselektroniikkaan tai ne on liitetty vää- rin. ➤ Tarkista pistokkeet ja työnnä ne tarvittaessa siten paikalleen, että ne loksahtavat kiinni. Virran kytkemisen jälkeen kuuluu pitkä ääni (n. 3 s) Yksi tai useampi anturi on viallinen tai ei enää yhdistetty ohjauselektroniik- kaan. Kovaääninen osoittaa viallisen anturin pitkää ääntä seuraavien piippa- usäänten lukumäärän avulla: esimerkiksi kolme piippausta anturille 3. ➤ Tarkista pistokkeet ja työnnä ne tarvittaessa siten paikalleen, että ne loksahtavat kiinni. ➤ Vaihda vialliset anturit.

HUOMAUTUS! Pysäytä ajoneuvo heti ja tarkasta tilanne (nouse tarvittaessa ulos), jos pysäköitäessä tapahtuu seuraavaa: Ajoneuvoa käännettäessä laite ilmaisee ensin esteen ja äänisarja nopeutuu aivan normaalisti (esim. vaihtuu hitaasta keskiäänisar- jalle). Äkkiä merkkiääni hyppää hitaalle äänisarjalle tai se ei ilmai- se enää lainkaan esteitä. Tämä tarkoittaa, että alkuperäinen este ei ole enää anturien tark- kailualueella (johtuu rakenteesta), mutta siihen voidaan silti yhä törmätä. HUOMAUTUS! Järjestelmä ei toimi enää luotettavasti, jos yksi tai useampi anturi on viallinen.FI Tuotevastuu MWE820, 860, 890

Laite ilmoittaa esteet väärin. Seuraavat seikat voivat johtaa virhehälytyksiin: Esimerkiksi likaa tai jäätä antureilla. ➤ Puhdista kaikki anturit. Anturit asennettiin väärin. ➤ Sovita antureiden suuntaus tai korkeus (kuva 3). Antureilla on kontakti ajoneuvon koriin. ➤ Erota anturit korista. Ajoneuvon esineet (esim. vararengas) johtavat virhehälytykseen. ➤ Säädä järjestelmä niin, että kiinteitä kohteita ei enää näytetä (katso ”Jär- jestelmän säätäminen” sivulla 127). 12 Tuotevastuu Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen taka- sivulla) tai ota yhteyttä omaan ammattikauppiaaseesi. Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat: vialliset osat, kopio ostolaskusta, jossa näkyy ostopäivä, valitusperuste tai vikakuvaus. 13 Hävittäminen ➤ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjät- teen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittä- mistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.FI MWE820, 860, 890 Tekniset tiedot

MagicWatchMWE820 MWE860 MWE890Tuotenro.: 9101500040 9101500041 9101500042Tarkkailualue: n. 0,40 m – 1,6 m n. 0,35 m – 0,75 mUltraäänitaajuus: 40 kHzSyöttöjännite: 10 – 24 VVirrankulutus: korkeintaan 120 mAKäyttölämpötila: –25 °C – +70 °CHyväksyntä:030117OHJE Anturit voi maalata. Valmistaja suosittelee, että annat huoltoliik-keen maalata anturit. 8PT MWE820, 860, 890
