Návod k montáži a obsluze

SK 188 Parkovaci asistent

Návod na montáž a uvedenie do

prevádky

HU 201 Parkolósegéd

Pred zahajenim instalace a uvedenim do provozu si pečlive prečtěte除去 námod a uschovejte jej. V pripadě dalšího prodeje vyrobku prědejte námod novému uživateli.

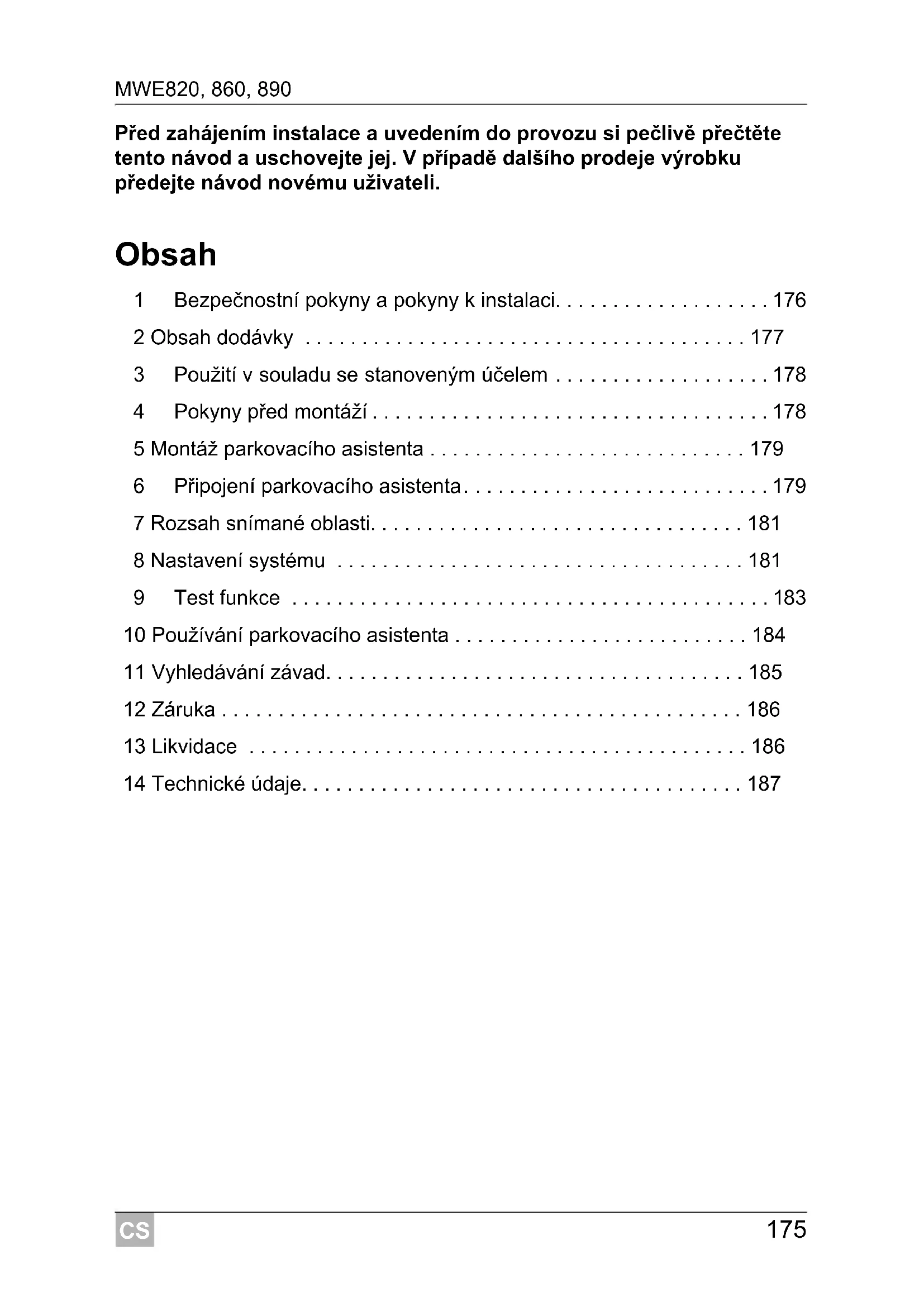

Obsah

1 Bezpečnostní poukyny a poukyny k instalaci. 176
2 Obsah dodávky 177
3 Pouzitiv souladusestanovenymucelem 178
4 Pokyny préd montáží 178
5 Montáž parkovaciho asistenta 179
6 Pripojeniparkovacihoasistenta. 179
7 Rozsah snimané oblasti. 181
8Nastaveni systému 181
9 Test funkce 183

10 Používáni parkovacího asistenta 184
11Vyhledavani zavad. 185
12 Zaruka 186
13 Likvidace 186
14 Technické udaje. 187

1 B e z p e ČnostnéPokyny k instalaci

Následujíci texty pouze doplůji obrázky v príloze. Samy o sobě nejsou kompletním námodem k instalaci a námodem k obsluze! Vždy respektujte informace uvedené v príloze!

Dodržujte predepsané bezpečnostní poukyny a predpisy vydané vyrob-cem vozidla a autoservisem!

Dodržujte platné legislativné prędpisy.

V následujících prípadech nepřebrá vyrobce zháné záruky za škody:

• Poškození vyrobku púsobením mechanickych vlivů a prepeťi
  Změna vyrobku bez vyslovného souhlasu vyrobce
• Použití k jiným učelúm, než jsou popsány v tomto námodu

UPOZORNÉNÍ!

• Upevněte současti parkovacího asistenta, namontované ve vozidle, tak, aby se nemohly zažádnych okolnosti uvolnit (náhlé brzděné, nepoda) a způsobit urazy posadce vozidla.
• Neinstalujte současti parkovacího asistenta uvnitř vozidla do blízkosti airbagu. V opačnémpripadé hroží pri vystělení airbagu nebezpečí urazu.
• Parkovaci asistent vám má byt dodatečnou podporou, tzn. prístroj vás nezbavuje toho, abyste věnovali jízdě mimorádnou pozornost.

POZOR!

• U vozidel se světlem zpátečky LED může způsobovat instalace parkovacího asistenta poruchy.
• Parkovaci asistent není vchodný k montáži na kovové nárazníky.
• Rédici elektroniku nesmite vystavitŽádné vlhkosti.
• Rídici elektroniku nesmite instalovat v bezprostřední blízkosti rídicích modulů.

• Snímače nesmějí zakrávat Žádná signalizačné světla a kontrolky.

• Pri montázi snímacú pamatujte, ze v oblasti záberu snímacú nesmějí byt zádné pevné instalované objekty. Indikaci pevnych objektú, jak je napr. tažné zařizení, lze potlačit.

• Použijte na konektorové spoje snímaců trochu tuku.

2 Obsah dodávky

Viz obr. 1

Č.	Množství	Název	Č. výrobku
1 4 Ultrazvukové snímače 9101500043
2	1	Rédici elektronika
		MWE 820	9101500044
		MWE 860	9101500046
		MWE 890	9101500047
3 1 Reproduktor 9101500051
4	1	Přivodní kabel Žídici elektroníky
5	4	P	rživodní kabel snímačů
6 1 Upevnací materiál
7 1 Járový vrták 21,5 mm
8	1	Displej (pouze MWE860)	9101500045

2.1 Príslušenství

Dodávané príslušenství (není součástí dodávy):

Název	Č. výrobku
Vysekávací nástroj 22 mm	9101500024
Externí tlacítko (pouze MWE890)	9101500049
Displej (pouze MWE890)	9101500045
Prodlužovací kabel displeje, 5 m (pouze MWE860, 890)	9101500053
Přivodníkabel snímače, 250 cm (pouze MWE820, 860)	9101500048
Přivodníkabel snímače, 450 cm (pouze MWE890)	9101500050

3 Použití v souladu se stanoveným učelem

Systém MagicWatch je ultrazvukový parkovaci asistent. Pri manévrováni sníma prostor

MWE820, 860: za vozidlem
MWE820: prd vozidlem

Systém MagicWatch je určen k instalaci do osobních.

Pokud jsou namireny na zem, budou za prekazku označeny napriklad nerovnosti povrchu. Pokud jsou namireny prilis vysoko, nebudou skutečné prekázky identifikovány.

Pri montaizi doprzujte nasledujici pouny:

Vzdalenost snimaču od vozovky musi byt 50 cm (obr. 3).
- Z duvodu optimálni funkce musí byt úhel snímače vzhledem k vozovce 90^ (obr. 3). Ühel nesmi byt mensi než 90^ , protoze potom snímač de-tekuje vozovku jako prekážku.
Dodržujte pouny k umisteni snimacu (obr. 4).

4.2 Lakováni snímačú

VizOCR. 2

POZNÁMKA

Snímače smějí byt prělakovány. Vyrobce doporučuje nechat provost lakování snímačú ve specializovaném servisu.

5 Montáž parkovacího asistenta

VizOCR. ažOCR. 11

Doplneki obr. 8

POZOR! Nebezpeci poškození laku!

• Pri vysekávání nebo vrtání nesmi okolní teplotaPoklesnout pod 18 °C.
• Doporučujeme použití vysekávacího nastroje.
  Davejte pozor,aby se vysekavacnastroj pri pouziti nevzpricil.

Odstrahte otrepy na otvorech.
Z duvodu usnadeni instalace mirne zeikmete otvor dole na vnitn i strane narazniku. Kryt snimače tak muzetezasunout dolu mirne zeikma.

Doplneki obr. 9

POZOR! Nebezpeci poruchy funkce!

Pamatujte, ze snímače museji byt určitým zpúsobem nasměrovány. Horní strana snímače je označena písmenem ▲.

6 P ŧipojení parkovacího asistenta

POZNÁMKA

MWE820, 860: U některych vozidel funguji světla zpátečky pouze po zapnutí zapalování. V takovém pripadě musité zapnout zapalování, abyste zjistili kladné kabel a kabel kostry.
MWE890: Jakmile rídici elektronika obrži signal rychlosti, budouCIDla automaticaky deaktivována pri rychlosti vyšsí necz cca 15 km / h od.

Pokud rychlostPoklesne pod cca 15 km/hod., budouCIDla opet aktivovana.

MWE 820, 860: Kompletní schéma zapojeni systému naleznete na obr. 12.

Č. Název

1 Rídici elektronika
2 S v etlo zpatecky
3 Černá/modrá Žíla: Přípojka spínaneho polu plus (+12 V)
4 Hnédá Žíla: Připojeni ke kostře
5 Červéna/šedá Žila: Připojeni k pripojce Mute rádia (volitelné)
6 Žlúta Žíla z reproduktoru
7 Modrá Žíla z reproduktoru
8 Displej (pouze MWE860)
9 S n im a ce

MWE 890: Kompletní schéma zapojeni systému nalezene na obr. 13.

Č. Název

1 Rídici elektronika
2 Černá/modrá Žíla: Přípojka spínaneho polu plus (+12 V)
3 Hnédá Žíla: Pripojení ke kostře
4 Žlúta Žíla z reproduktoru
5 Modrá zila z reproductoru
6 Červená/šedá Žila: Připojeni k pripojce Mute rádia (volitelné)
7 Žlutý/modrý vodič: Připojeni k reflektoru zpátečky (volitelné)
8 Cerny/ztuty vodic: Pripojeni k signalu rychlosti tachometru (volitelne)
9 S n im a ce

7 Rozsah snímané oblasti

Viz obr. 14

Rozsah oblasti snímané parkovacím asistentem je rozdělen do Čtyř zón:

Zona 1 (pouze MWE820, 860)

Tato zona je první mezni oblastí. Za určitych okolnosti zde nejsou zaznáménány malé predměty nebo predměty se špatnym odrazem.

Zona 2

V teto zone jsou indikovany temer vsechny objekty.

Zona 3

V teto zone jsou indikovany temer vsechny objekty, ale do mrtveho uhlu snimace se mohou dostat prdmety, ktere v toto uhlu nemuseji byt zachyceny z duvodu své povahy nebo malé velikosti.

Zona zastaveni (4)

Objekty v teto zone vedou k tomu, ze parkovací asistent signalizuje trvalý zvukový signál „Stop".

V teto zone jsou indikovany temer vsechny objekty, ale do mrtveho uhlu snimace se mohou dostat predmety, ktere v toto uhlu nemuseji byt zachyceny z duvodu své povahy nebo malé velikosti.

Indikaci pevnych objektu, jako je napr. tažné zařizení, lze potlačit.

8 Nastavení systému

Rédici elektronika je vybavena tlacitkem (obr. 15 1) k nastavení následují-cích paramétrù.

8.1 Nastavení citlivosti

Zapněte zapalování.

Zaradte zpatecku (pouze MWE820, 860).

Stiskněte tlacítko po dobu kratsí než dve vteriny k nastavení citlivosti v nasledujićim pořadi:

• Nízká citlivost: Reproduktor pipne jegnou
• Střední citlivost (standard): Reproduktor pipne dvakrát
  -Vysoká citlivost: Reproduktor pipne třikrát

Opakovaným stiskáním tlacítka zmenite citlivost podle vyse uvedeného po-radi.

8.2 Potlačeni snímáni pevnych objektů (např. tažného zařízení) (pouze MWE820, 860)

POZOR!

Před nastavením zkontrolujte, zda nejsou v zastavovací zone umistěny dalí objekty, např. osoby nebo jiná vozidla.

Zapněte zapalováni.
ZaRADte zpatecku.
Stiskněte a podržte tlacitko déle než dvě vteriny, ale kratsí dobu než Čtyří vteriny, dokud reproduktor krátce nezapípá.
Z reproduktoru opakované zazni krátká pipnutí.

System inicializuje pevny objekt.
Kukonceni nastaveni vyradte zpatecku po uplynuti minimalne tri vterin.

8.3 Obnova nastavení z vyroby

MWE820, 860

Zapněte zapalování.
Zaradte zpatecku.
Stiskněte a podržte tlacitko déle než Čtyři vteriny.
Z reproduktoru opakované zazní pipnutí.
Vyradte zpatecku.
Znovu zaradte zpatecku.
System byl resetován do vyrobního nastavení.

MWE890

POZNÁMKA

JakmileDoslokodpojenisignalu rychlosti tachometru od fridici elektroniky,musite obnovit vyrobni nastaveni,abyste zajistili spravnou funkci cidel.

Zapněte zapalováni.
Stiskněte a podržte tlacitko déle než dve vteriny.
Z reproduktoru opakované zazní pipnuti.
Uvolněte tlačitko.

System byl resetován do vyrobniho nastavení.

8.4 Zrcadlový obraz zobrazení na displeji (pouze MWE860)

Pokud jsou na displeji indikovány prekážky ve stranově prevráceném zobraZení, postupujte takto:

Zapojte privodni zastrochky snimaču do zdirek r fidicího modulu v opacnémpořadi (1 → 4, 2 → 3, 3 → 2, 4 → 1).

9 Test funkce

K provedení testu parkovaciho asistenta jeder pomalu např. ke stěné.

POZOR!

Postupujte pri prvním použití s mimořádnou opatrností aseznam-te se s vyznámem ruzněch sledú zvukovych signálú (obr. 14).

10 Používání parkovacího asistenta

ZadniCIDla (MWE 820, 860) jsou aktivovany automaticky zaazenim zpatecky, jakmile je zapnuto zapalovani, nebo pokud beží motor. Z reproduktoru zazni dvojity akustický signal.

PřednéCIDla (MWE890) jsou aktivována automaticky, jakmile je zapnuto za-palování a rychlost jízdy je 0 až cca 15 km/hod.

Volitelné muzete pripojit k ridici elektronice prednich cidel misto signalu rychlosti také reflektor zpatecky, nebo externi spinač.

POZNÁMKA

Použití některé z těchto obou funkci stisknéte tlacítko na rídici elektronice a podržte je 2 vteriny stisknute (viz „Obnova nastavení z vyroby" na strani 182).

Cidla jsou aktivni v následujících prípadech:

• Po dobu cca 30 vterin po nastartovani motoru
• Po zaazení zpátečky, pokud je Žídici elektronika pripojena k reflektoru zpátečky
• Po dobu cca 30 vterin po vyrazeni zpatecky
• Pomoci externiho tlacitka (prisluosenstv) muzete cidla aktivovat po dobu cca 30 vtefin.

Jakmile se v oblasti snímané snímači objeví prekážka, zazní rovnoměrně se opakujíci akustický signál.

Při pržilžováni, v závislosti na tom, v jaké zone se prekážka nacházi, se sled akustických signálu a frekvence blíkání mení, a tím je signalizována vzdálenost (obr. 14).

MWE860 (volitelný MWE890): Na displeoji se rozsvěčuje stále větů počet LED podle toho, jak se příblížuje prekážka.

POZOR!

Okamžitě zastavte vozidlo a zkontrolujte situaci (pripadne i vystupe),Pokud se pri manévrování stane následujíci:

Pri manévrováni prístroj nejprve signalizoval prekážku a sled akustickych signálù se obvkylým zpúsobem měnil (napr. změna z pomalejsího sledu akustickych signálù na rychlejsí). Náhle se zmenil sled akustickych signálù na pomalejsí nebo systém zcela prěstal indikovat prekážku.

To znamená, ze původní prěkážka již není v oblasti snímané snímaci (závisí na typu instalace), ale stále jestě je možné do ní narazit.

11 Vyhledávání zavad

Přistroj nefunguje.

Napájecí kabel (černý/modrý a hnédý vodič) nemákontakt nebo je nesprávně pripojen.

Zkontrolujte spojení.

Zástrécky snímačú nejsou zapojeny do rídicího elektronického systému, nebo jsou zapojeny nesprávně.

Po zapnutí zapalování zazní dlouhý akustický signal (cca 3 s)

Jeden nebo několik snímačů jsou vadné nebo nejsou spojeny s rídicím elektronickým systémem. Reproduktor indikuje počtem pipnutí po dlouhém akustickém signálu vadné snímač: Například tri pipnutí informují o závadě snímače 3.

Systém nefunguje spolehlivě,Pokud jsou jedem nebo několik snímačú poškozené.

Přístroj nehlási správně prekážky.

Priciny nespravné indikace mohou byt nasledujici:

• Například necistoty nebo námraza na snímačích
  Vycistete snimace.
• Snímače byly namontovány nesprávně.
  Upravte polohu nebo vyšku Čidel (obr. 3).
• Snímače jsou v kontaktu s šasi vozidla.

  Odpjte snimeace od sasi vozidla.

Objekty na vozidle (napr. nahradni kolo) zpúsobují nasprávnou indikaci

Nastavte systém tak, aby nebyly pevné objekty indikovány (viz „Nastaveni systému" na strani 181).

12 Záruka

Na vyrobek je poskytována záruka v souladu s platnymi zákony. Zjistíte-li, ze je vyrobek vadné, zašlete jej do pobocky vyrobce ve vaši zemi (adresy viz zadní strana tohoto námodu) nebo specializovanému prodejci.

K vyrizeni opravy nebo zarukey nezapomente odeslat nasledujici:

Vadné současti,
- Kopii učtenky s datem zakoupení,
Uvedeni duvodu reklamace nebo popis vady.

13 Likvidace

Obalovy material likvidujte v odpadu urceném k recyklaci.

Jakmile vyrobek zcela vyradite z provozu, informujte se v prislušnych recyklačnich centrech nebo u specializovaného prodejce o prislušnych predpisech o likvidaci opadu.

14 Technické udaje

	MagicWatch
	MWE820 MWE860 MWE890
Č. výrobku: 9101500040 9101500041	1500041 9101500042
Rozsah snímané oblasti:	cca 0,40 m až 1,6 m		cca 0,35 m až 0,75 m
Frekvence ultrazvuku: 40 kHz
Napájecí napětí:	10 – 24 Voltů
Príkon proudu:	Maximálné 120 mA
Provozní teplota: – 25 °C až + 70 °C
Certifikace:	E 8 030117

POZNÁMKA

Snímače směji byt prerlokávány. Vyrobce doporučuje nechat provost lakování snímačú ve specializovaném servisu.

Pred montážou a uvedením do prevádzky si prosim pozorne precîtajtendo tento námod a odložte si ho. V pripline odovzdania vyrobku d'alsiemu používatel'ovi mu odovzdajte ajndo tento námod.

Obsah

1 Pokyny tykajuce sa bezpečnosti a montáže 189
2 Obsah dodávky 190
3 Použivanie v sulade s určením 191
4 Upozornenia pred montážou 191
5 Montáž parkovacieho asistenta 192
6 Zapojenie parkovacieho asistenta 192
7 Dosah. 194
8Nastavenie systému. 194
9 Testovanie cinnosti 196

10 Použivanie parkovaceho asistenta 197
11 Zistovanie poruch 198
12 Zaruka 199
13 Likvidácia 199
14 Technické udaje. 200

1 Pokyny tykajuce sa bezpečnosti a montáže

Nasledujuce texty dopinaju len obrazky na prilohe. Samotné texty nie su upné tkyny na montáž a obsluhu! Všimnite si bezpodmienečne obrazky na prilohe!

Dodržiavajte bezpečnostné pokyny a podmienky predpísané vyrobcom vozidla a združením automobilového priemyslu!

Dodržiavajte platné zákonné predpisy.

Vyrobca v nasledujucich pripadoch neprebera za skody ziadnu zaruku:

Č. Množstvo Oznacenie	Č. výrobku
1 4 Ultrazvukové senzory 9101500043
2 1 Riadiaca elektronika
MWE 820	9101500044
MWE 860	9101500046
MWE 890	9101500047
3 1 Reproduktor 9101500051
4 1 Prípojný kábel riadiacej elektroniky
5 4 Prípojný kábel senzorov
6 1 Upevnací materiál
7 1 Jadrový vrták 21,5 mm
8 1 Displej (len MWE860) 9101500045

2.1 Príslušenstvo

Dostupné ako prislušenstvo (nie je sučastou dodávky):

Označenie	Tov. Č.
Lisovací nastroj 22 mm	9101500024
Externý snímač (len MWE 890)	9101500049
Displej (len MWE890)	9101500045
Predlžovací kábel displeja, 5 m (len MWE 860, 890)	9101500053
Pripojovací kábel senzora, 250 cm (len MWE 820, 860)	9101500048
Pripojovací kábel senzora, 450 cm (len MWE 890)	9101500050

8.4 Zrkadlový obr na displeji (len MWE860)

Ak sa prekážky na displeji zobrazuju obratene, postupujte nasledovne:

Zasunte pripájacie konektory senzorov do zásuviek v riadiacom module v opacnom poradí (1 → 4, 2 → 3, 3 → 2, 4 → 1).

9 Testovanie Činnosti

Na otestovanie parkovacieho asistenta sa napr. priblizujte pomaly k stene.

POZOR!

Pri pvom uvedeni do prevadzky postupujte mimoriadne opatrna a oboznámte sa s roznymi sledmi zvukov (obr. 13).

Napájací kabel (chierny/modrý a hnedý vodič) nemákontakt alebo je nesprávné pripojený.

Skontrolujte spojenia.

Systém nefunguje spo'ahlivo, ked' je jedem alebo viac senzorov chybn'ych.

Obalovy material podla moznosti odovzdajte do prislušného odpadu na recykláciu.

	MagicWatch
	MWE820 MWE860 MWE890
Č. výrobku: 9101500040 91	01500041 9101500042
Dosah: cca 0,40 m až 1,6 m	cca 0,35 m až		0,75 m
Frekvencia ultrazvuku: 40 kHz
Napájacie napătie: 10 – 24 V
Odber prúdu: maximálne 120 mA
Prevádková teplota: – 25 °C až + 70 °C
Povolenie:	E 8 030117

POZNÁMKA

Senzory moźno nalakovat. Vyrobca odporucha, aby sa lakovanie senzorov uskutochnilo v servise.
