NÁVOD K OBSLUZE MagicWatch MWE890 WAECO

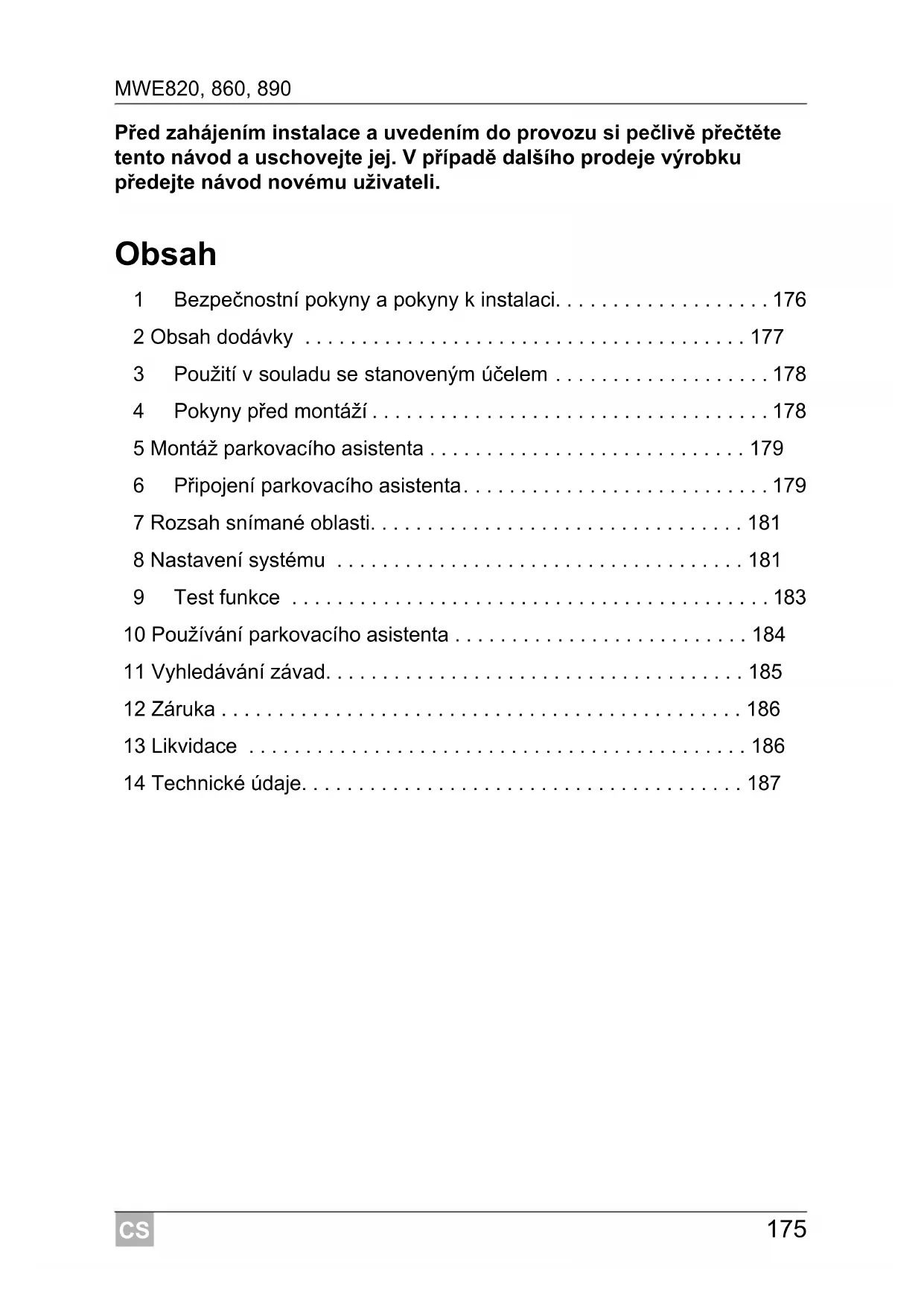

• Před zahájením instalace a uvedením do provozu si pečlivě přečtěte tento návod a uschovejte jej. V případě dalšího prodeje výrobku předejte návod novému uživateli. Obsah 1 Bezpečnostní pokyny a pokyny k instalaci p. 176
• 2 Obsah dodávky p. 177
• 3 Použití v souladu se stanoveným účelem p. 178
• 4 Pokyny před montáží p. 178
• 5 Montáž parkovacího asistenta p. 179
• 6Připojení parkovacího asistenta p. 179
• 7 Rozsah snímané oblasti p. 181
• 8 Nastavení systému p. 181
• 9 Test funkce p. 183
• 10 Používání parkovacího asistenta p. 184
• 11 Vyhledávání závad p. 185
• 12 Záruka p. 186
• 13 Likvidace p. 186
• 14 Technické údaje CS Bezpečnostní pokyny a pokyny k instalaci MWE820, 860, 890 p. 187

1Bezpečnostní pokyny a pokyny k instalaci Následující texty pouze doplňují obrázky v příloze. Samy o sobě nejsou kompletním návodem k instalaci a návodem k obsluze! Vždy respektuj- te informace uvedené v příloze! Dodržujte předepsané bezpečnostní pokyny a předpisy vydané výrob- cem vozidla a autoservisem! Dodržujte platné legislativní předpisy. V následujících případech nepřebírá výrobce žádné záruky za škody: Poškození výrobku působením mechanických vlivů a přepětí Změna výrobku bez výslovného souhlasu výrobce Použití k jiným účelům, než jsou popsány v tomto návodu

UPOZORNĚNÍ! Upevněte součásti parkovacího asistenta, namontované ve vo- zidle, tak, aby se nemohly za žádných okolností uvolnit (náhlé brzdění, nehoda) a způsobit úrazy posádce vozidla. Neinstalujte součásti parkovacího asistenta uvnitř vozidla do blízkosti airbagu. V opačném případě hrozí při vystřelení air- bagu nebezpečí úrazu. Parkovací asistent vám má být dodatečnou podporou, tzn. přístroj vás nezbavuje toho, abyste věnovali jízdě mimořádnou pozornost.

POZOR! U vozidel se světlem zpátečky LED může způsobovat instalace parkovacího asistenta poruchy. Parkovací asistent není vhodný k montáži na kovové nárazníky. Řídicí elektroniku nesmíte vystavit žádné vlhkosti. Řídicí elektroniku nesmíte instalovat v bezprostřední blízkosti řídicích modulů. Snímače nesmějí zakrývat žádná signalizační světla a kontrolky.CS MWE820, 860, 890 Obsah dodávky

Při montáži snímačů pamatujte, že v oblasti záběru snímačů nesmějí být žádné pevně instalované objekty. Indikaci pevných objektů, jako je např. tažné zařízení, lze potlačit. Použijte na konektorové spoje snímačů trochu tuku. 2 Obsah dodávky Viz obr. 1

Dodávané příslušenství (není součástí dodávky): Č. Množství Název Č. výrobku 1 4 Ultrazvukové snímače 9101500043 21Řídicí elektronika MWE 820 MWE 860 MWE 890

3 1 Reproduktor 9101500051 41Přívodní kabel řídicí elektroniky 54Přívodní kabel snímačů 6 1 Upevňovací materiál 7 1 Jádrový vrták 21,5 mm 8 1 Displej (pouze MWE860) 9101500045 Název Č. výrobku Vysekávací nástroj 22 mm 9101500024 Externí tlačítko (pouze MWE890) 9101500049 Displej (pouze MWE890) 9101500045 Prodlužovací kabel displeje, 5 m (pouze MWE860, 890) 9101500053 Přívodní kabel snímače, 250 cm (pouze MWE820, 860) 9101500048 Přívodní kabel snímače, 450 cm (pouze MWE890) 9101500050CS Použití v souladu se stanoveným účelem MWE820, 860, 890

3 Použití v souladu se stanoveným účelem Systém MagicWatch je ultrazvukový parkovací asistent. Při manévrování snímá prostor MWE820, 860: za vozidlem MWE820: před vozidlem Systém akusticky a vizuálně varuje před překážkami, které přístroj zachytí. Systém MagicWatch je určen k instalaci do osobních. 4 Pokyny před montáží

4.1 Výběr místa instalace snímačů

Při montáži dodržujte následující pokyny: Vzdálenost snímačů od vozovky musí být 50 cm (obr. 3). Zdůvodu optimální funkce musí být úhel snímače vzhledem k vozovce 90° (obr. 3). Úhel nesmí být menší než 90°, protože potom snímač de- tekuje vozovku jako překážku. Dodržujte pokyny k umístění snímačů (obr. 4).

4.2 Lakování snímačů

POZNÁMKA Pro bezvadnou funkci přístroje je důležité správné nasměrování snímačů. Pokud jsou namířeny na zem, budou za překážku označeny na- příklad nerovnosti povrchu. Pokud jsou namířeny příliš vysoko, nebudou skutečně překážky identifikovány. POZNÁMKA Snímače smějí být přelakovány. Výrobce doporučuje nechat pro- vést lakování snímačů ve specializovaném servisu.CS MWE820, 860, 890 Montáž parkovacího asistenta

5 Montáž parkovacího asistenta Viz obr. 7 až obr. a Doplnění k obr. 8

➤ Odstraňte otřepy na otvorech. ➤ Zdůvodu usnadnění instalace mírně zešikměte otvor dole na vnitřní stra- ně nárazníku. Kryt snímače tak můžete zasunout dolů mírně zešikma. Doplnění k obr. 9

6Připojení parkovacího asistenta

POZOR! Nebezpečí poškození laku! Při vysekávání nebo vrtání nesmí okolní teplota poklesnout pod 18 °C. Doporučujeme použití vysekávacího nástroje. Dávejte pozor, aby se vysekávací nástroj při použití nevzpříčil. POZOR! Nebezpečí poruchy funkce! Pamatujte, že snímače musejí být určitým způsobem nasměrová- ny. Horní strana snímače je označena písmenem ▲. POZNÁMKA MWE820, 860: Uněkterých vozidel fungují světla zpátečky pouze po zapnutí zapalování. V takovém případě musíte za- pnout zapalování, abyste zjistili kladný kabel a kabel kostry. MWE890: Jakmile řídicí elektronika obdrží signál rychlosti, bu- dou čidla automaticky deaktivována při rychlosti vyšší než cca15km/hod. Pokud rychlost poklesne pod cca 15 km/hod., budou čidla opět aktivována.CS Připojení parkovacího asistenta MWE820, 860, 890

MWE 820, 860: Kompletní schéma zapojení systému naleznete na obr. b. MWE 890: Kompletní schéma zapojení systému naleznete na obr. c. Č. Název 1 Řídicí elektronika 2Světlo zpátečky 3 Černá/modrá žíla: Přípojka spínaného pólu plus (+12 V) 4Hnědá žíla: Připojení ke kostře 5 Červená/šedá žíla: Připojení k přípojce Mute rádia (volitelně) 6 Žlutá žíla z reproduktoru 7 Modrá žíla z reproduktoru 8 Displej (pouze MWE860) 9Snímače Č. Název 1 Řídicí elektronika 2 Černá/modrá žíla: Přípojka spínaného pólu plus (+12 V) 3Hnědá žíla: Připojení ke kostře 4 Žlutá žíla z reproduktoru 5 Modrá žíla z reproduktoru 6 Červená/šedá žíla: Připojení k přípojce Mute rádia (volitelně) 7 Žlutý/modrý vodič: Připojení k reflektoru zpátečky (volitelně) 8 Černý/žlutý vodič: Připojení k signálu rychlosti tachometru (volitelně) 9SnímačeCS MWE820, 860, 890 Rozsah snímané oblasti

7 Rozsah snímané oblasti Viz obr. d Rozsah oblasti snímané parkovacím asistentem je rozdělen do čtyř zón: Zóna 1 (pouze MWE820, 860) Tato zóna je první mezní oblastí. Za určitých okolností zde nejsou zazna- menány malé předměty nebo předměty se špatným odrazem. Zóna 2 V této zóně jsou indikovány téměř všechny objekty. Zóna 3 V této zóně jsou indikovány téměř všechny objekty, ale do mrtvého úhlu snímače se mohou dostat předměty, které v tomto úhlu nemusejí být za- chyceny z důvodu své povahy nebo malé velikosti. Zóna zastavení (4) Objekty v této zóně vedou k tomu, že parkovací asistent signalizuje trvalý zvukový signál „Stop“. V této zóně jsou indikovány téměř všechny objekty, ale do mrtvého úhlu snímače se mohou dostat předměty, které v tomto úhlu nemusejí být zachyceny z důvodu své povahy nebo malé velikosti. Indikaci pevných objektů, jako je např. tažné zařízení, lze potlačit. 8 Nastavení systému Řídicí elektronika je vybavena tlačítkem (obr. e 1) k nastavení následují- cích parametrů.

8.1 Nastavení citlivosti

➤ Zapněte zapalování. ➤ Zařaďte zpátečku (pouze MWE820, 860). ➤ Stiskněte tlačítko po dobu kratší než dvě vteřiny k nastavení citlivosti v následujícím pořadí: – Nízká citlivost: Reproduktor pípne jednou –Střední citlivost (standard): Reproduktor pípne dvakrát – Vysoká citlivost: Reproduktor pípne třikrát Opakovaným stiskáním tlačítka změníte citlivost podle výše uvedeného po- řadí.CS Nastavení systému MWE820, 860, 890

8.2 Potlačení snímání pevných objektů (např. tažného

zařízení) (pouze MWE820, 860)

➤ Zapněte zapalování. ➤ Zařaďte zpátečku. ➤ Stiskněte a podržte tlačítko déle než dvě vteřiny, ale kratší dobu než čtyři vteřiny, dokud reproduktor krátce nezapípá. ✓ Z reproduktoru opakovaně zazní krátká pípnutí. ✓ Systém inicializuje pevný objekt. ➤ K ukončení nastavení vyřaďte zpátečku po uplynutí minimálně tří vteřin.

8.3 Obnova nastavení z výroby

MWE820, 860 ➤ Zapněte zapalování. ➤ Zařaďte zpátečku. ➤ Stiskněte a podržte tlačítko déle než čtyři vteřiny. ✓ Z reproduktoru opakovaně zazní pípnutí. ➤ Vyřaďte zpátečku. ➤ Znovu zařaďte zpátečku. ✓ Systém byl resetován do výrobního nastavení. POZOR! Před nastavením zkontrolujte, zda nejsou v zastavovací zóně umístěny další objekty, např. osoby nebo jiná vozidla.CS MWE820, 860, 890 Test funkce

➤ Zapněte zapalování. ➤ Stiskněte a podržte tlačítko déle než dvě vteřiny. ✓ Z reproduktoru opakovaně zazní pípnutí. ➤ Uvolněte tlačítko. ✓ Systém byl resetován do výrobního nastavení.

8.4 Zrcadlový obraz zobrazení na displeji (pouze

MWE860) Pokud jsou na displeji indikovány překážky ve stranově převráceném zobra- zení, postupujte takto: ➤ Zapojte přívodní zástrčky snímačů do zdířek řídicího modulu v opačném pořadí (1 → 4, 2 → 3, 3 → 2, 4 → 1). 9 Test funkce K provedení testu parkovacího asistenta jeďte pomalu např. ke stěně.

POZNÁMKA Jakmile došlo k odpojení signálu rychlosti tachometru od řídicí elektroniky, musíte obnovit výrobní nastavení, abyste zajistili správnou funkci čidel. POZOR! Postupujte při prvním použití s mimořádnou opatrností a seznam- te se s významem různých sledů zvukových signálů (obr. d).CS Používání parkovacího asistenta MWE820, 860, 890

10 Používání parkovacího asistenta Zadní čidla (MWE 820, 860) jsou aktivovány automaticky zařazením zpáteč- ky, jakmile je zapnuto zapalování, nebo pokud běží motor. Z reproduktoru zazní dvojitý akustický signál. Přední čidla (MWE890) jsou aktivována automaticky, jakmile je zapnuto za- palování a rychlost jízdy je 0 až cca 15 km/hod. Volitelně můžete připojit k řídicí elektronice předních čidel místo signálu rychlosti také reflektor zpátečky, nebo externí spínač.

Čidla jsou aktivní v následujících případech: Po dobu cca 30 vteřin po nastartování motoru Po zařazení zpátečky, pokud je řídicí elektronika připojena k reflektoru zpátečky Po dobu cca 30 vteřin po vyřazení zpátečky Pomocí externího tlačítka (příslušenství) můžete čidla aktivovat po dobu cca 30 vteřin. Jakmile se v oblasti snímané snímači objeví překážka, zazní rovnoměrně se opakující akustický signál. Při přibližování, v závislosti na tom, v jaké zóně se překážka nachází, se sled akustických signálů a frekvence blikání mění, a tím je signalizována vzdále- nost (obr. d). MWE860 (volitelný MWE890): Na displeji se rozsvěcuje stále větší počet LED podle toho, jak se přibližuje překážka. POZNÁMKA Použití některé z těchto obou funkcí stiskněte tlačítko na řídicí elektronice a podržte je 2 vteřiny stisknuté (viz „Obnova nastave- ní z výroby“ na stranì 182).CS MWE820, 860, 890 Vyhledávání závad

11 Vyhledávání závad Přístroj nefunguje. Napájecí kabel (černý/modrý a hnědý vodič) nemá kontakt nebo je nespráv- ně připojen. ➤ Zkontrolujte spojení. Zástrčky snímačů nejsou zapojeny do řídicího elektronického systému, nebo jsou zapojeny nesprávně. ➤ Zkontrolujte zástrčky a zapojte je příp. tak, aby zacvakly. Po zapnutí zapalování zazní dlouhý akustický signál (cca 3 s) Jeden nebo několik snímačů jsou vadné nebo nejsou spojeny s řídicím elek- tronickým systémem. Reproduktor indikuje počtem pípnutí po dlouhém akus- tickém signálu vadný snímač: Například tři pípnutí informují o závadě snímače3. ➤ Zkontrolujte zástrčky a zapojte je příp. tak, aby zacvakly. ➤ Vyměňte vadný snímač nebo vadné snímače.

POZOR! Okamžitě zastavte vozidlo a zkontrolujte situaci (případně i vy- stupte), pokud se při manévrování stane následující: Při manévrování přístroj nejprve signalizoval překážku a sled akustických signálů se obvyklým způsobem měnil (např. změna z pomalejšího sledu akustických signálů na rychlejší). Náhle se změnil sled akustických signálů na pomalejší nebo systém zcela přestal indikovat překážku. To znamená, že původní překážka již není v oblasti snímané sní- mači (závisí na typu instalace), ale stále ještě je možné do ní na- razit. POZOR! Systém nefunguje spolehlivě, pokud jsou jeden nebo několik sní- mačů poškozené.CS Záruka MWE820, 860, 890

Přístroj nehlásí správně překážky. Příčiny nesprávné indikace mohou být následující: Například nečistoty nebo námraza na snímačích ➤ Vyčistěte snímače. Snímače byly namontovány nesprávně. ➤ Upravte polohu nebo výšku čidel (obr. 3). Snímače jsou v kontaktu s šasi vozidla. ➤ Odpojte snímače od šasi vozidla. Objekty na vozidle (např. náhradní kolo) způsobují nesprávnou indi- kaci ➤ Nastavte systém tak, aby nebyly pevné objekty indikovány (viz „Nastave- ní systému“ na stranì 181). 12 Záruka Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (adresy viz zadní strana tohoto návodu) nebo specializovanému prodejci. Kvyřízení opravy nebo záruky nezapomeňte odeslat následující: Vadné součásti, Kopii účtenky s datem zakoupení, Uvedení důvodu reklamace nebo popis vady. 13 Likvidace ➤ Obalový materiál likvidujte v odpadu určeném k recyklaci.

Jakmile výrobek zcela vyřadíte z provozu, informujte se vpříslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu.CS MWE820, 860, 890 Technické údaje

MagicWatchMWE820 MWE860 MWE890Č. výrobku: 9101500040 9101500041 9101500042 Rozsah snímané oblasti: cca 0,40 m až 1,6 m cca 0,35 m až 0,75 mFrekvence ultrazvuku: 40 kHz Napájecí napětí: 10 – 24 Voltů Příkon proudu: Maximálně 120 mA Provozní teplota: – 25 °C až + 70 °CCertifikace:030117POZNÁMKA Snímače smějí být přelakovány. Výrobce doporučuje nechat provést lakování snímačů ve specializovaném servisu. 8SK MWE820, 860, 890
