Typ produktu	Ultrazvuková parkovacia asistencia
Značka	Waeco
Model	MagicWatch MWE890
Detekčná zóna	Predná časť vozidla, približne 0,35 m až 0,75 m
Ultrazvuková frekvencia	40 kHz
Napájacie napätie	10 – 24 V
Odber prúdu	Maximálne 120 mA
Prevádzková teplota	-25 °C až +70 °C
Certifikácia	E8 030117
Počet detektorov	4
Zvukový signál	Zvukové pípanie (frekvencia sa mení podľa vzdialenosti)
Vizuálny signál	Zabudovaný reproduktor; voliteľný displej (ref. 9101500045)
Potlačenie pevných objektov	Áno, pre ťažné zariadenie
Nastavenie citlivosti	3 úrovne (nízka, stredná, vysoká)
Automatické vypnutie	Nad 15 km/h (ak je pripojený rýchlostný signál)
Obsah balenia	4 detektory, riadiaca elektronika, káble, skratovacia prepojka, montážny materiál, vrták 21,5 mm
Maľovanie detektorov	Možné, odporúča sa v servise
Údržba	Čistenie detektorov (špina, ľad)
Dostupné náhradné diely	Detektory, káble, displej, externé tlačidlo
Opraviteľnosť	Možná výmena detektorov a elektroniky

Často kladené otázky - MagicWatch MWE890 WAECO

Kde nainštalovať detektory na nárazník ?

Detektory by mali byť namontované vo vzdialenosti približne 50 cm od zeme a orientované kolmo na vozovku. Uhol nesmie byť menší ako 90°, aby sa zabránilo detekcii zeme ako prekážky. Pozrite si obrázky 3 a 4 v návode.

Ako nastaviť citlivosť systému ?

Zapnite zapaľovanie, potom stlačte tlačidlo riadiacej elektroniky na menej ako 2 sekundy. Každé stlačenie zmení citlivosť: 1 pípnutie = nízka, 2 pípnutia = stredná, 3 pípnutia = vysoká.

Ako odstrániť zobrazenie pevného ťažného zariadenia ?

Uistite sa, že v zastavovacej zóne nie je žiadna iná prekážka. Zapnite zapaľovanie, zaraďte spiatočku, potom stlačte tlačidlo na 2 až 4 sekundy, kým nezaznie krátke pípnutie. Systém inicializuje pevný objekt. Po najmenej 3 sekundách vyraďte spiatočku na dokončenie.

Čo robiť, ak zariadenie nefunguje ?

Skontrolujte napájacie pripojenia (čierny/modrý a hnedý kábel). Skontrolujte, či sú konektory detektorov správne zasunuté do riadiacej elektroniky. Dlhé pípnutie pri štarte indikuje chybný detektor; počet pípnutí po dlhom signáli identifikuje detektor, ktorý treba vymeniť.

Môžu sa detektory natrieť ?

Áno, detektory je možné natrieť. Výrobca odporúča vykonať túto operáciu v špecializovanom servise, aby nedošlo k narušeniu ich funkcie.

Funguje parkovacia asistencia na kovovom nárazníku ?

Nie, systém nie je určený na montáž na kovový nárazník. Inštalujte ho iba na plastové alebo kompozitné nárazníky.

Čo znamená nepretržitý zvukový signál ?

Nepretržitý zvukový signál znamená, že prekážka je v zastavovacej zóne (zóna 4), čo znamená, že je potrebné okamžite zastaviť. Vzdialenosť je menšia ako približne 0,35 m.

Ako obnoviť výrobné nastavenia ?

Pre MWE890 zapnite zapaľovanie, stlačte tlačidlo na viac ako 2 sekundy, kým nezačnú opakované pípnutia, potom tlačidlo uvoľnite. Systém sa vráti k výrobným nastaveniam. Ak je rýchlostný signál odpojený, táto operácia je nevyhnutná.

Môžu byť detektory namontované v blízkosti LED svetiel ?

Na vozidlách vybavených LED zadnými svetlami môže montáž parkovacej asistencie spôsobiť poruchy. V týchto podmienkach sa neodporúča inštalovať.

Ako otestovať systém po inštalácii ?

Pomaly sa približujte k stene. Systém by mal vydávať čoraz častejšie pípnutia, ako sa približujete. Oboznámte sa s rôznymi zvukovými frekvenciami zodpovedajúcimi detekčným zónam (pozri obrázok 14 v návode).

NÁVOD NA OBSLUHU MagicWatch MWE890 WAECO

Systém akusticky a vizuálne varuje préd prekážkami, které prístroj zachytí.

Zkontrolujte zástrécky a zapojte je príp. tak, abyzacvakly.

Zkontrolujte zástrécky a zapojte je príp. tak, aby zacvakly.
Vyměnte vadné snímacnebo vadné snímace.

POZOR!

• Poškodenia produktu mechanickými vplyvmi a prepātiami
  Zmeny produktu bez vyjadreného povolenia vyrobcu
• Použitie na iné účely ako su účely uvedené v návode

UPOZORNENIE!

• Upevnite Časti parkovacieho asistenta namontované vo vozidle tak, aby sa zaŽiadnych okolnosti (prudké zabrzdenie, dopravná Nehoda) neuvol'nili a nemohli spôsobit' poranenia posadky vozidla.
• Casti parkovacieho asistenta nemontujte vo vozidle v dosahu airbagov. Inac hrozi nebezpečenstvo poranenia, ked' sa airbag aktivuje.
• Parkovaci asistent by vám mal len pomáhat, t. j. prístroj vás nezbavuje povinnosti opatrnosti počas posunovania a cuvania.

POZOR!

• Pri vozidlach s LED spätnymi svetlamimöze montáž parkovacieho asistenta spósobovat' poruchy.
• Parkovaci asistent nie je určený na montáž do kovovych nárazníkov.
• Riadiace elektroniky nesmú byt vystavené vlhkosti.
• Riadiaca elektronika nesmie byt' nainstalovaná v bezprostrednej blízkosti inych riadiacich modulov.

• Senzory nesmú zakryvat'signáne svetlá.

• Pri montáži senzorov dbajte na to, aby sa v dosahu snímania senzorov nenachádzali Žiadne pevne zabadované objekty. Indikovanie pevnych objektov, napr. tázného zariadenia možno zrušit.

• Do Rozpojitel'ného spojenia senzorov vzadu dajte malé množstvo mastiva.

2 Obsah dodávky

Pozri obr. 1

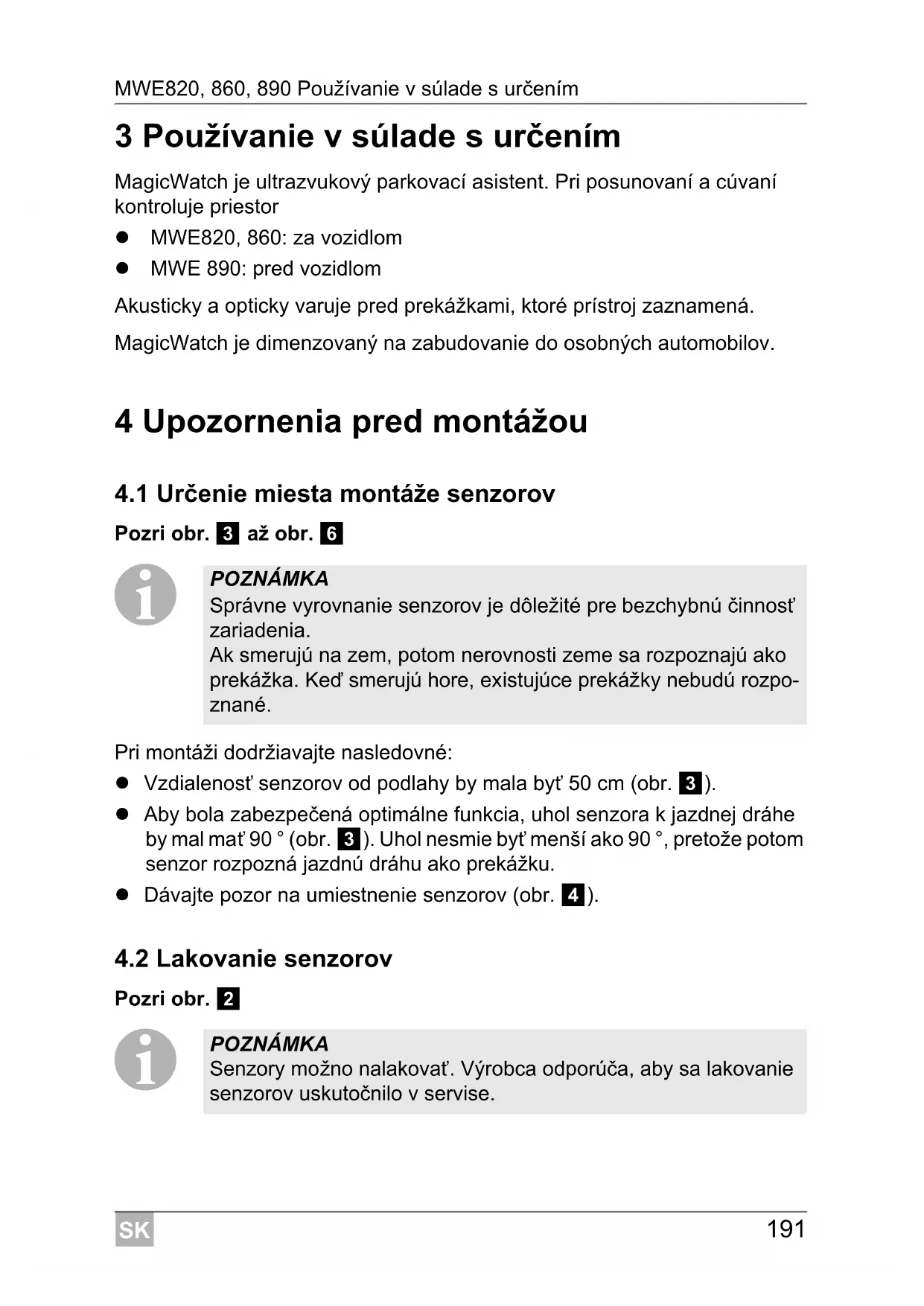

3 Používanie v súlade s určením

MagicWatch je ultrazvukovy parkovací asistent. Pri posunovani a cúvaní kontroluje priestor

MWE820, 860: za vozidlom
MWE 890: pred vozidlom

Akusticky a opticky varuje pred prekážkami, ktoré prístroj zaznamená.

MagicWatch je dimenzovaný na jabudovanie do osobnych automobilov.

4 Upozornenia pred montážou

4.1 Určenie miesta montáže senzorov

PozriOCR. 3 ažOCR. 6

POZNÁMKA

Správné vyrovnanie senzorov je dôležité pre bezchybnú Činnost zariadenia.

Ak smeruju na zem, potom nerovnosti zeme sa Rozpoznaju ako prekážka. Ked' smeruju hare, existujuce prekážky nebudu Rozpo-znané.

Pri montáži doržiavajte nasledovné:

Vzdialenost senzorov od podlahy by mala byt' 50 cm (obr. 3).
- Aby bola zabezpečená optimálne funkcia, uhol senzora k jazdnej drahe by mal mat' 90^irc (obr. 3). Uhol nesmie byt'mení ako 90^irc , pretoze potom senzor Rozpozná jazdnú dráhu ako prekážku.
Davajte pozor na umiestnenie senzorov (obr. 4).

4.2 Lakovanie senzorov

Pozri obr. 2

POZNÁMKA

Senzory možno nalakovat'. Vyrobca odporúča, aby sa lakovanie senzorov uskutočnilo v servise.

5 Montáž parkovacieho asistenta

PozriOCR. ažOCR. 11

Doplinenie kOCR. 8 A

POZOR! Nebezpečenstvo poskodenia laku!

• Teplota okolia pri vysekávaní alebo vftani nesmie byt' nižsia ako 18 °C.
• Odporucame použit'vysekávací nastroj.
• Dbajte na to, aby sa vysekávací nastroj pri použití nespriečil.

Odstrante vyronky z vyvtanych otvorov.
Zosikmite mierne otvory dolu na vnutornej strane naraznika kvoli lepsie mu licovaniu. Kryt senzora teraz l'ahko vsunte sikmo nadol.

Doplinenie k obr. 9

POZOR! Nebezpečenstvo poruchy funkcie!

Nezabudnite, ze senzory musia byt' prislušne vyrovnané. Horná strana senzora je označená ▲.

6 Zapojenie parkovacieho asistenta

POZNÁMKA

MWE820, 860: Na niedtorych vozidlach funguju spatné svetlomety len vtedy, ked' je zapnute zapalovanie. V tom pripe de musite zapnut' zapalovanie, aby ste urcili kladny vodic a vodic ukostrenia.
MWE890: Ked' bol signal rychlosti pripojeny k riadiacej elektronike, senzory sa automaticky deaktivuju pri rychlosti cca 15 km/h.

Ked' klesne rychlost' pod cca 15 km/h, senzory sa znova akti-vuju.

MWE820, 860: Kompletnu schému zapojenia najdete na obr. 12:

C.Označenie

1 Riadiaca elektronika
2 Spatné svetlomety
3 Cierna/modra zila: Pripojenie zopnutého kladného napätia (+12 V)
4 Hnedá Žila: Pripojenie ku kostre:
5 Červéna/sivá Žila: Pripojenie na Mute prípojku rádia (volite)'ne)
6 Žltážila z reproduktera
7 Modrá Žila z reproduktera
8 Displej (len MWE860)
9 Senzory

MWE890: Kompletnu schému zapojenia najdete na obr. 13:

C.Označenie

1 Riadiaca elektronika
2 Cierna/modra zila: Pripojenie zopnutého kladného napātia (+12 V)
3 Hnedá Žila: Pripojenie ku kostre:
4 Žltážila z reproduktera
5 Modrá Žila z reproduktera
6 Červéna/sivážila: Pripojenie na Mute prípojku rádia (volite)'ne)
7 Žltá/modrá Žila: Pripojenie spätnych svetlometov (volitel'ne)
8 Cierna/ztá zila: Pripojenie na signal rychlosti tachometra (volite'ne)
9 Senzory

7 Dosah

Pozri obr. 14

Dosah snímania parkovacieho asistenta je Rozdelený na štyri zony:

Zona 1 (len MWE820, 860)

Táto zóna je pvá hraničná oblast. Tu sa za určitych okolností nezachytia malé predmety alebo predmety so zlym odrazom.

Zona 2

V tejto zone sa zobrazia takmer vsetky predmety.

Zona 3

V tejto zone sa zobrazuju takmer vsetky objekty, avsak predmety sa mozu dostat' do mrtveho uhla senzorov alebo nezaznamenat' na zaklade ich vastnosti alebo nedostatočnej velkosti.

• Zóna so signálom zastavenia (4)

V tejto zone sa zobrazuju takmer vsetky objekty, avsak predmety sa možu dostat' do mrtveho uhla senzorov alebo nezaznamenat' na základe ich vastností alebo nedostatočnej vel' Kosteni.

Indikovanie pevnych objektov, napr. tăzného zariadenia možno zrušit'.

8 Nastavenie systému

Riadiaca elektronika má tlacidlo (obr. 15 1) na nastavenie nasledovnych parametrov.

8.1 Nastavenie citlivosti

Zapnite zapal'ovanie.

Zaradite spatychod (len MWE820, 860).

Stlačte tlacidlo kratsie ako dve sekundy, aby ste nastavili citlivost'v nasledovnom poradi:

• Nízka citlivost: reproduktor pipne jederkrát
• Stredná citlivost (standard): reproduktor pipne dvakrát
  -Vysoká citlivost: reproduktor pipne trikrát

Opakovanym stlacanim tlacidla sa meni citlivost vo vyssie uvedenom poradi.

8.2 Zrušenie indikácie pevnych objektov (napr. t'ažné zariadenie) (len MWE820, 860)

POZOR!

Pred nastavením zabezpečte, aby sa v zone so signálom zastavenia nenachádzali Žiadne d'alsie objekty, napr. osoby alebo iné vozidlá.

Zapnite zapal'ovanie.
Zarad'te spatychod.
Stlačte tlacidlo dlhsie ako dve sekundy, ale kratsie ako štyri sekundy, kym reproduktor krátko pipne.
heckmark Reproduktor vydáva opakovane krátke pipnutia.
heckmark System inicializuje pevny objekt.
Nastavenie ukoncite tym, ze po minimáne troch sekundách znova vyradite spätné chod.

8.3 Obnovenie vyrobnych nastaveni

MWE820, 860

Zapnite zapal'ovanie.
Zarad'te spatychod.
Stlačte tlacidlo dlhsie ako štyri sekundy.
heckmark Reproduktor vydáva opakovane pipnutia.
Vyrad'te spatychod.
Zarad'te znova spatychod.
heckmark System bol obnoeny na vyrobné nastavenia.

MWE890

POZNÁMKA

Ked' bol signal rychlosti tachometra odpojeny od riadiacej elektroniky, musi sa obnovit vyrobné nastavenie, aby bola zabezpecená správnacinnost' senzorov.

Zapnite zapal'ovanie.
Stlacte tlaicidlo dlhsie akodve sekundy.
heckmark Reproduktor vydáva opakovane pipnutia.
Tlačidlo znova pustite.
heckmark Systembol obnoeny na vyrobné nastavenia.

Zadné senszory (MWE820, 860) sa aktivuju automaticky zaradením spätného chodu, ked je zapalovanie zapnuté alebo beží motor. Reproduktor vydá dvojity tón.

Predné sensory (MWE890) sa automaticky aktivuju, ke'd je zapal'ovanie zapnuté a jazdná rychlost' je v Rozmedzi 0 a cca 15 km/h.

Alternativne možno riadiacu elektroniku prednych senzorov spojit' namiesto signalu rychlosti aj so spätnymi svetlometmi alebo pripjit' k externému spi-naču.

POZNÁMKA

Pred použitím niedtorej z tychto dvoch funkci podržte tlacidlo na riadiacej elektronike stlacené 2 sekundy (pozri „Obnovenie vyrobnych nastavení" na strane 195).

Senzory su aktívne v tychto pripadoch:

• Cca 30 sekünd po šarte motora
• Ked' je zaradeny spätny chod a riadiaca elektronika je pripojená k spätnám svetlometom
  Cca 30 sekund po vyradeni spätného chodu
• Externym spinačom (príslušenstvo):noznosenzoryzapnú't do aktivneho stavu na interval 30 sekünd.

Hned'ako sa v dosahu snímania nachádza prekážka, zaznie rovnomeme opakujúci sa signálny tón.

Pri prblizeni sa, podla toho v ktorej zone sa prekazka prave nachadza, sa zmeni sled tonov a frekvencia blikania, cim sa signalizuje vzdialenost (obr. 14).

MWE860 (volitel'ny MWE890): Na displeji svieti tym viac LED, chim viac sa prekazka približuje.

POZOR!

Vozidlo okamžite zastavte a skontrolujte situáciu (v pripe potre-by vystúpte), ak sa pri cuvani stane nasledovné:

Pri cuvani zobrazi pristroj najprv prekazku a sled tonov sa normalne zrychli (napr. striedanie dlheho a stredne dlheho sledu tonov). Náhle prejde signalny tón na pomalý sled tonov alebo už nezobrazí ziadnu prekazku.

Znamená to, ze pôvodná prekážka sa už nenachádza v dosahu snímania senzorov (konštrukčne podmienene), ale este vždy donej možno narazit.

11 Zistovanie poruch

Prístroj nefunguje

Napájaci kabel (chierny/modrý a hnedý vodič) nemákontakt alebo je nesprávné pripojený.

Skontrolujte spojenia.

Konektory senzorov nie su alebo su nasprávnezasunuté do riadiacej elektroníky.

Skontrolujte konektory a przy. ich zaunte tak, aby zapadli.

Po zapnutí zapal'ovania zaznie dlhý tón (cca 3 s)

Jeden alebo viac senzorov je chybnych alebo už nie su spojené s riadiacou elektronikou. Reproduktor oznamuje počtom pipnutí po dlhom tóne chybný senzor: napriklad tri pipnutia pre senzor 3.

Skontrolujte konektory a przy. ichzasunte tak, aby zapadli.
Chybný senzor alebo chybné senszory vymene.

POZOR!

Systém nefunguje spo'ahlivo, ked' je jedem alebo viac senzorov chybnych.

Pristroj hlasi nesprávné prekázky

Nesprávné indikácie možu mat nasledovné príčiny:

• napriklad necistoty alebo namraza na senzoroch
  Vycistite senzory.
• Senzory boli nesprávné namontované.
  Prisposobte polohu alebo vysku senzorov (obr. 3).
• Senzory majú kontakt s konštrukciou vozidla.

  Zamedztekontakt senzorovskonstrukciou.

Objekty na vozidle (napr. nahradné koleso) spösobuju chybné indikácie

Nastavte systém tak, aby sa pevné objekty už nezobrazovali (pozri „Nastavenie systému" na strane 194).

12 Záruka

Platí zákonom stanovená záručná lehota. Ak by bol vyrobok chybný, obratte sa na pobočku vyrobcu vo vašej krajine (adresy pozri na zadnej strane námovodu) alebo na vášho špecializovaného predajcu.

Ak ziadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musite prilozit' nasledovné:

chybne komponenty,
kopiufakturysdatumomkupy,
dovod reklamacia alebo opis chyby.

13 Likvidência

Ked'vyrobok definitivne vyradite z prevadzky, informujte sa v najblizsom recyklačnom stredisku alebo u vasho špecializovaného predajcu o prislušnych predpisoch týkajucich sa likvidácie.

14 Technické udaje
